MINI- OCH MATARKANALER. plast halogenfri plast plåt

Transkript

1 MINI- OCH MATARKANALER halogenfri plåt

2 Rutab och GGK i samarbete Rutab har genom sitt samarbete med GGK möjligheten att presentera ett av marknadens bredaste program av kanalisation. Sortimentet innehåller allt ifrån mini/matarkanaler, installationskanaler till sockellister. Sortimentet är tillgängligt i olika material och kan kompletteras med uttagssystem. I portföljen finns även ett brett program av uttagsstavar. Kanalsystem för framtidens behov.

3 Mini- och Matarkanaler ( / halogenfri) Exempel på lämpliga användningsområden: För nyinstallation och renovering i t.ex. kontor, bostadsutrymmen, verkstäder, lager, skolor. Egenskaper och tillbehör (utdrag av sortimentet): Kanalunderdel och lock levereras i 2 meters längder. Kanalunderdelen är försedd för underlättande av montage på vägg, den är också lättåtkomlig och det finns gott om utrymme för installation av kablar. Locket täcker kanalunderdelen helt. Det är möjligt att ändra riktningen med hjälp av olika tillbehör (innerhörn, ytterhörn, L-stycken & T-stycken) vilka ger snygga skarvar och döljer avsågade kanter (även ändstycken). Färg: Vit (RAL ). Apparat installation / monteringsalternativ: Modulboxar samt modulramar kan användas för installation av apparater. Mått höjd x bredd Färg Kablage A Kanalunderdel EKK3x1,5 Ø 9,1mm CAT6A/7 STP Ø 8,0mm + lock Innerhörn Ytterhörn Ändstycke L-stycke T-stycke Modulbox* Minikanal 10x20 10x20mm 1 1 E E E E E E E Minikanal 10x20 hf halogenfri 10x20mm 1 1 E E E E E E E Minikanal 10x30 10x30mm 1 2 E förp. 110 m E E E E E E Minikanal 15x15 14,5x14,5mm 1 1 E förp. 80 m E E E E E Minikanal 15x30 17x30mm 1 2 E E E E E E E Minikanal 15x30 hf halogenfri 17x30mm 1 2 E E E E E E E Minikanal 15x50 17x50mm 3 3 E E E E E E förp. 4 pst E Minikanal 15x50 t med 2 fack 17x50mm 2 2 E E E E E E förp. 4 pst E Minikanal 20x20 17x18mm 1 1 E förp. 54 m Minikanal 25x25 25x25mm 2 3 E Minikanal 25x40 27x40mm 4 5 E förp. 40 m E E E E E Minikanal 25x40 hf halogenfri 27x40mm 4 5 E förp. 40 m E E E E E Minikanal 30x30 32x30mm 4 5 E E E E E E Matarkanal 40x40 40x40mm 6 7 E förp. 40 m E E E E Matarkanal 40x60 40x57mm 8 10 E förp. 28 m E E E E Matarkanal 40x60 t inklusive 2 kabelclips per meter, med 2 fack 40x57mm 7 9 E förp. 24 m E E E E A Fyllnadsgrad: 50% * Se tillbehör Andra färger på förfrågan Med förbehåll för ändringar samt reservation för eventuella feltryck

4 Mini- och Matarkanaler () Exempel på lämpliga användningsområden: För nyinstallation och renovering i t.ex. kontor, verkstäder, lager, laboratorier. Egenskaper och tillbehör (utdrag av sortimentet): Kanalunderdel och lock levereras i 2 meters längder. Kanalunderdelen är försedd för underlättande av montage på vägg samt DIN-skena för enkelt montage av tillbehör, den är också lättåtkomlig och det finns gott om utrymme för installation av kablar. Locket täcker kanalunderdelen helt. Det är möjligt att ändra riktningen med hjälp av olika tillbehör (innerhörn, ytterhörn, L-stycken & T-stycken) vilka ger snygga skarvar och döljer avsågade kanter (även ändstycken). Färg: Vit (RAL ). Alternativ för installation av apparater: Installation av apparater görs i modulramar, alternativt kan apparatdosa (GED 50 alt GED 50/2) användas. Matarkanal 40x90 Matarkanal 40x110 Matarkanal 40x150 Matarkanal 60x60 Matarkanal 60x90 Matarkanal 60x110 Matarkanal 60x130 Matarkanal 60x150 Matarkanal 60x200 Matarkanal 60x230 Matarkanal 80x150 Matarkanal 100x230 A Fyllnadsgrad: 50% B Fyllnadsgrad: 50% med MR modulramar C Fyllnadsgrad: 50% med apparatdosa (GED) * Se tillbehör för 1 1st apparat, 2 för 2st apparater Andra färger på förfrågan Med förbehåll för ändringar samt reservation för eventuella feltryck Mått höjd x bredd 40x90mm 40x110mm 40x150mm 61x57mm 61x90mm 62x110mm 62x130mm 62x150mm 62x190mm 62x230mm 80x150mm 100x230mm Färg Kablage Kanal- EKK3x1,5 Ø 9,1mm CAT6A/7 STP Ø 8,0mm underdel + lock 11 A /6 B 16 A /7 B E A /7 B 17 A /8 B E A /8 B 21 A /9 B E A 16 A E förp. 16 m 18 A /11 B 21 A /13 B E förp. 16 m 20 A /7 C 28 A /9 C E A /10 C 32 A /12 C E förp. 10 m 28 A /12 C 35 A /15 C E A /20 C 49 A /23 C E A /25 C 52 A /28 C E A 50 A E A 85 A E Innerhörn Ytterhörn Ändstycke L-stycke Modulram* E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E

5 Mini- och Matarkanaler (plåt) Exempel på lämpliga användningsområden: Vandal och brandsäkra kanaler, installeras i t.ex. trapphus, parkeringshus, skolor. Egenskaper och tillbehör (utdrag av sortimentet): Kanalunderdel och lock levereras i 2 meters längder, Kanalunderdelen är försedd för underlättande av montage på vägg, den är också lättåtkomlig och det finns gott om utrymme för installation av kablar. Locket täcker kanalunderdelen helt. Det är möjligt att ändra riktningen med hjälp av olika tillbehör (innerhörn, ytterhörn & L-stycken) vilka ger snygga skarvar och döljer avsågade kanter (även ändstycken). Jordkabel beställes separat. Färg: Vit (RAL ), Varmförzinkad. Minikanal/s 15x15 Minikanal/s 15x15 Minikanal/s 15x30 Minikanal/s 15x30 Minikanal/s 30x30 Minikanal/s 30x30 Mått höjd x bredd 15x15mm 15x15mm 15x30mm 15x30mm 30x30mm 30x30mm Färg Kablage A Kanalunderdel EKK3x1,5 Ø 9,1mm EKK5x1,5 Ø 10,8mm + lock varmförzinkad varmförzinkad varmförzinkad Matarkanal 40x40 40x40mm Matarkanal 40x40 40x40mm varmförzinkad Matarkanal 40x60 40x60mm Matarkanal 40x60 40x60mm varmförzinkad Matarkanal 60x60 60x60mm Matarkanal 60x60 60x60mm varmförzinkad E förp. 30 m 2 1 E förp. 30 m 4 2 E förp. 32 m 4 2 E förp. 32 m 6 4 E E E E E E Innerhörn Ytterhörn Ändstycke L-stycke Ändstycke Kabel clip E * 4229* E * 4874* E E E E E E E E E * 4235* E * 4879* E E E E E E E E E * 4195* E * 1557* E E E E E E E E E * 4247* E * 4884* E E E E E E E E E * 2284* E * 2289* E E E E A Fyllnadsgrad: 50% * Se tillbehör MINI/s 15x15 och MINI/s 15x30 av * Andra färger på förfrågan * Med förbehåll för ändringar samt reservation för eventuella feltryck

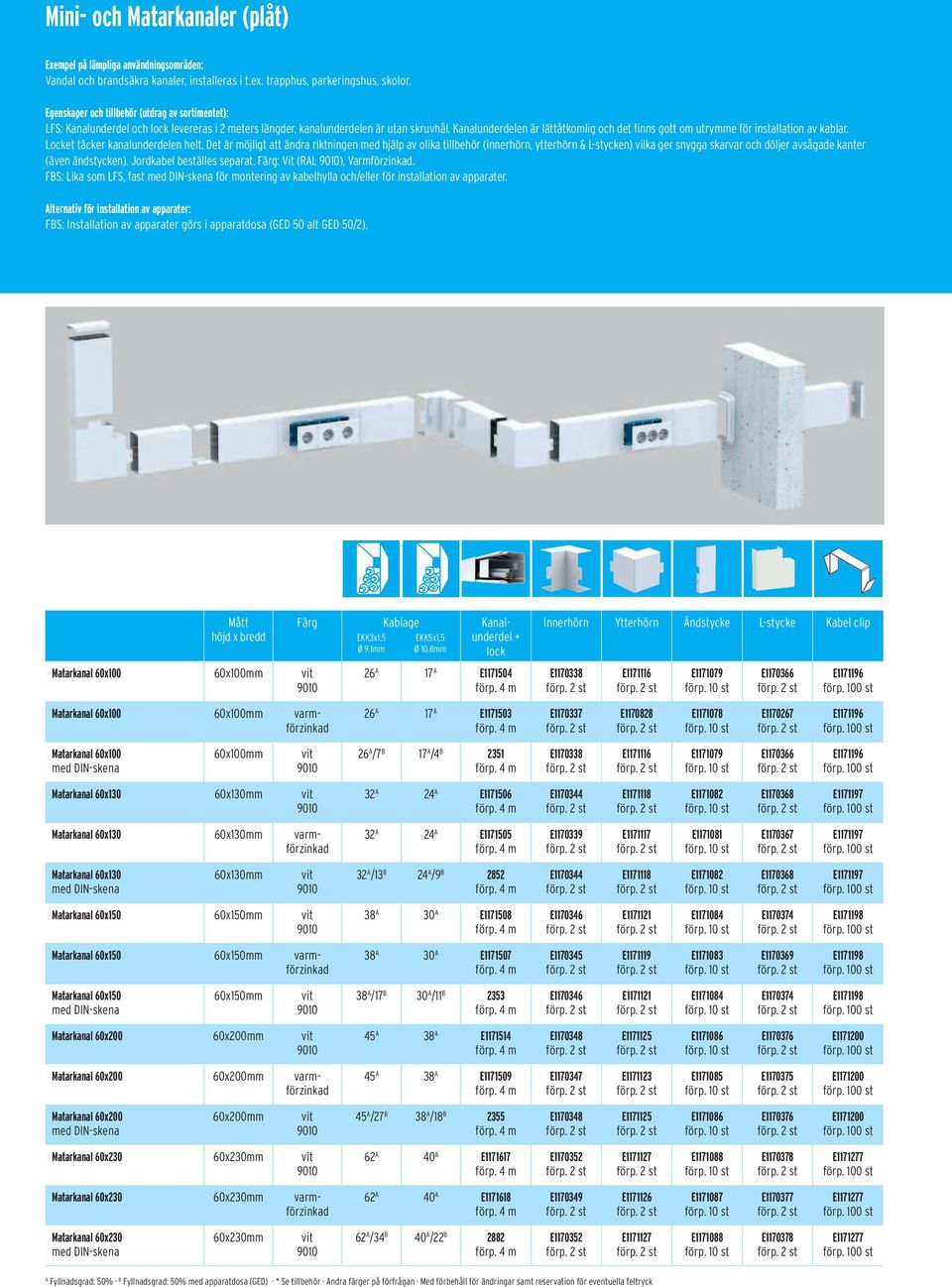

6 Mini- och Matarkanaler (plåt) Exempel på lämpliga användningsområden: Vandal och brandsäkra kanaler, installeras i t.ex. trapphus, parkeringshus, skolor. Egenskaper och tillbehör (utdrag av sortimentet): LFS: Kanalunderdel och lock levereras i 2 meters längder, kanalunderdelen är utan skruvhål. Kanalunderdelen är lättåtkomlig och det finns gott om utrymme för installation av kablar. Locket täcker kanalunderdelen helt. Det är möjligt att ändra riktningen med hjälp av olika tillbehör (innerhörn, ytterhörn & L-stycken) vilka ger snygga skarvar och döljer avsågade kanter (även ändstycken). Jordkabel beställes separat. Färg: Vit (RAL ), Varmförzinkad. FBS: Lika som LFS, fast för montering av kabelhylla och/eller för installation av apparater. Alternativ för installation av apparater: FBS: Installation av apparater görs i apparatdosa (GED 50 alt GED 50/2). Innerhörn Mått höjd x bredd Matarkanal 60x100 60x100mm Färg Kablage Kanal- EKK3x1,5 Ø 9,1mm EKK5x1,5 Ø 10,8mm underdel + lock 26 A 17 A E Innerhörn Ytterhörn Ändstycke L-stycke Kabel clip E E E E E Matarkanal 60x100 60x100mm varmförzinkad 26 A 17 A E E E E E E Matarkanal 60x100 60x100mm 26 A /7 B 17 A /4 B 2351 E E E E E Matarkanal 60x130 60x130mm 32 A 24 A E E E E E E Matarkanal 60x130 60x130mm varmförzinkad 32 A 24 A E E E E E E Matarkanal 60x130 60x130mm 32 A /13 B 24 A /9 B 2852 E E E E E Matarkanal 60x150 60x150mm 38 A 30 A E E E E E E Matarkanal 60x150 60x150mm varmförzinkad 38 A 30 A E E E E E E Matarkanal 60x150 60x150mm 38 A /17 B 30 A /11 B 2353 E E E E E Matarkanal 60x200 60x200mm 45 A 38 A E E E E E E Matarkanal 60x200 60x200mm varmförzinkad 45 A 38 A E E E E E E Matarkanal 60x200 60x200mm 45 A /27 B 38 A /18 B 2355 E E E E E Matarkanal 60x230 60x230mm 62 A 40 A E E E E E E Matarkanal 60x230 60x230mm varmförzinkad 62 A 40 A E E E E E E Matarkanal 60x230 60x230mm 62 A /34 B 40 A /22 B 2882 E E E E E A Fyllnadsgrad: 50% B Fyllnadsgrad: 50% med apparatdosa (GED) * Se tillbehör Andra färger på förfrågan Med förbehåll för ändringar samt reservation för eventuella feltryck

7 Tillbehör (utdrag ur sortimentet) APPARATER för Modulboxar för Modulramar APPARATER för Modulboxar för Modulramar Beskrivning Mått Art. nr Beskrivning Mått Art. nr SCHUKO uttag, (16A, 250V), 2-polig, 1-vägs, vridna 33, snabbanslutning Färg: E Trappströmställare 1-polig, (16A, 250V), snabbanslutning Färg: E Keystone-Adapter, dubbel, Färg: E polig strömställare (16A, 250V), snabbanslutning Färg: E Systimax-Adapter, dubbel, med märkskylt, Färg: 6636 Vippströmställare (16A, 250V), snabbanslutning Färg: E Blindplatta, Färg: Blindplatta, Färg: E x22,5mm 6912 Jalusibrytare (10A, 250V), snabbanslutning Färg: E Separat märkskylt, Färg: 45x22,5mm E APPARATDOSOR KABELHYLLOR Beskrivning Mått Färg Art. nr Beskrivning Mått Färg Art. nr GED 50 apparatdosa, enkel, bottenmonteras på DINskena, för standard 80mm apparater 80x80mm blå E förp. 40 st Kabelhylla 40, för matarkanaler i med 40mm höjd, med början på 40x90 40mm - E förp. 100m GED 50/2 apparatdosa, dubbel, bottenmonteras, på DIN-skena, för standard 80mm apparater 80x80mm blå E Kabelhylla 60, för matarkanaler i med 60mm höjd, med början på 60x60 60mm - E förp. 100m JORDNINGS TILLBEHÖR Kabelhylla 60 extra, för matarkanaler i med 60mm höjd, DIN-monteras, med början på 60x110 60mm - E förp. 50m Beskrivning Mått Färg Art. nr Jordkabel, 300mm för Mini/Matarkanaler i metall förp. 50 st Skarvstycke för jordning mellan kanaler i metall med 60mm höjd YTTERLIGARE TILLBEHÖR PÅ FÖRFRÅGAN Med förbehåll för ändringar samt reservation för eventuella feltryck
