1 SORTIMENT K a t a l o g FOR HIDDEN SOLUTIONS

2 Här hittar du ett vårt sortiment. För mer information eller frågor kring våra produkter, kontakta oss: - VD - Säljare EuroLine Int. AB Reningsverksgatan Västra Frölunda Tel Fax Innehåll EK-serien Generellt om elkanaler, typ EK-serie Kanaler och dosor Fönsterbänksystem EK-serie Installationskanal EK 1012 Installationskanal EK 1312 Installationskanal EK 1722 Installationskanal EK 2012 EK-stigarkanaler Installationsanvisningar EK tillbehör s. 3 s. 4 s. 5 s. 6 s. 7 s. 8 s. 9 s s Multipol Uttagsstavar Frisående, justerbara golv/tak samt för vägg. s. 16 2

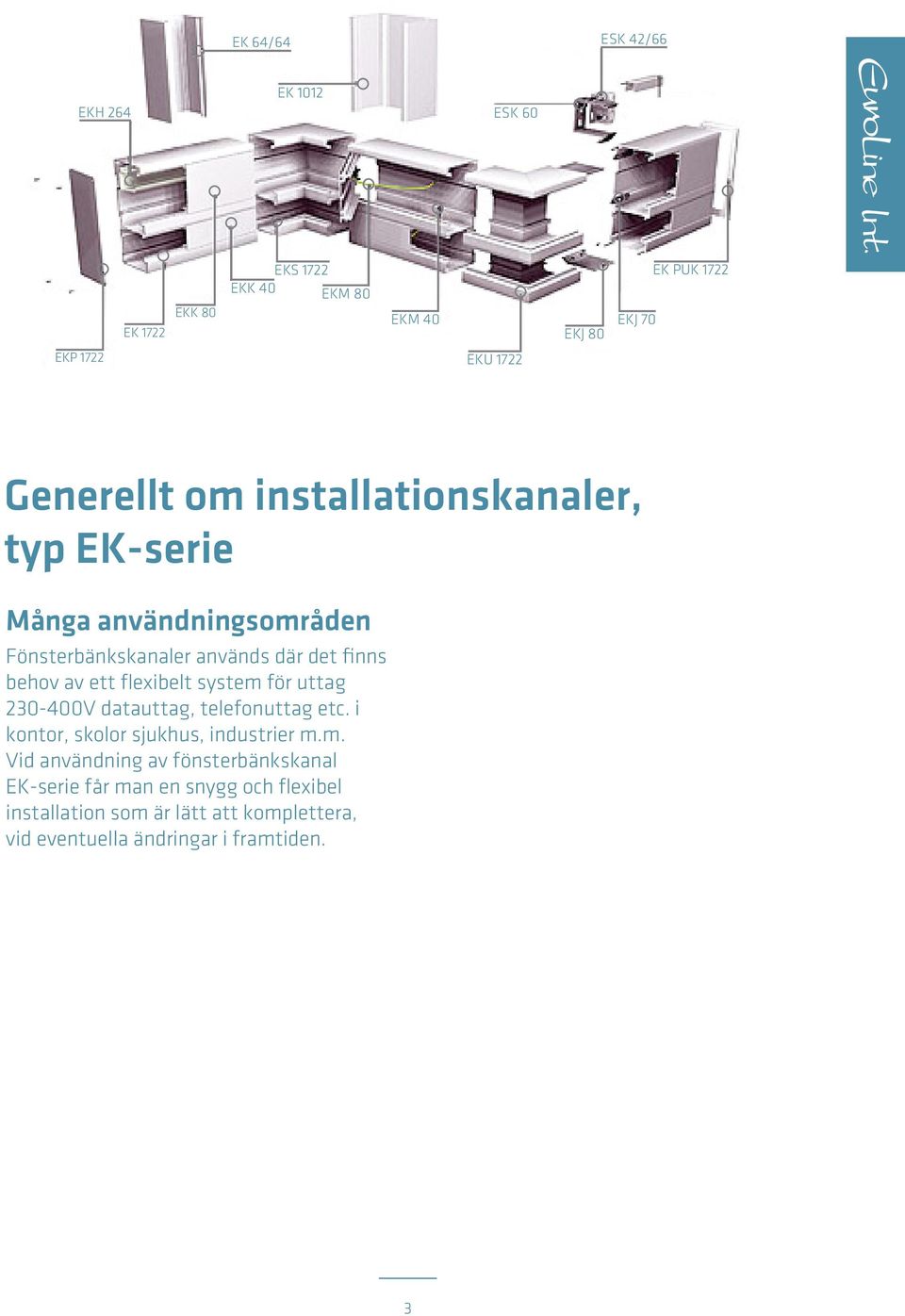

3 EK 64/64 ESK 42/66 EKH 264 EK 1012 ESK 60 EKS 1722 EKK 40 EKM 80 EK PUK 1722 EK 1722 EKK 80 EKM 40 EKJ 80 EKJ 70 EKP 1722 EKU 1722 Generellt om installationskanaler, typ EK-serie Många användningsområden Fönsterbänkskanaler används där det finns behov av ett flexibelt system för uttag V datauttag, telefonuttag etc. i kontor, skolor sjukhus, industrier m.m. Vid användning av fönsterbänkskanal EK-serie får man en snygg och flexibel installation som är lätt att komplettera, vid eventuella ändringar i framtiden. 3

4 Kanaler och dosor EK 1012 EK 1312 EK 1722 EK x x x 64 Material Aluminium Aluminium Aluminium Aluminium Vikt (kg/m) 1,7 2,0 2,5 2,9 Bruttoarea för ledningar inkl. lock (mm2) Nettoarea för ledningar med följande dosor (mm2): Nordic Aluminium TBF 1 och TBF /7740 Strömfors DUCTELbox /7470 Strömfors DUCTELdubbelt vägguttag /8310 Thorsman CYB- och CAN-serie /7870 Ensto AU 3-AU /7410 Tilläggsinformation sid 5 sid 6 sid 7 sid 8 4

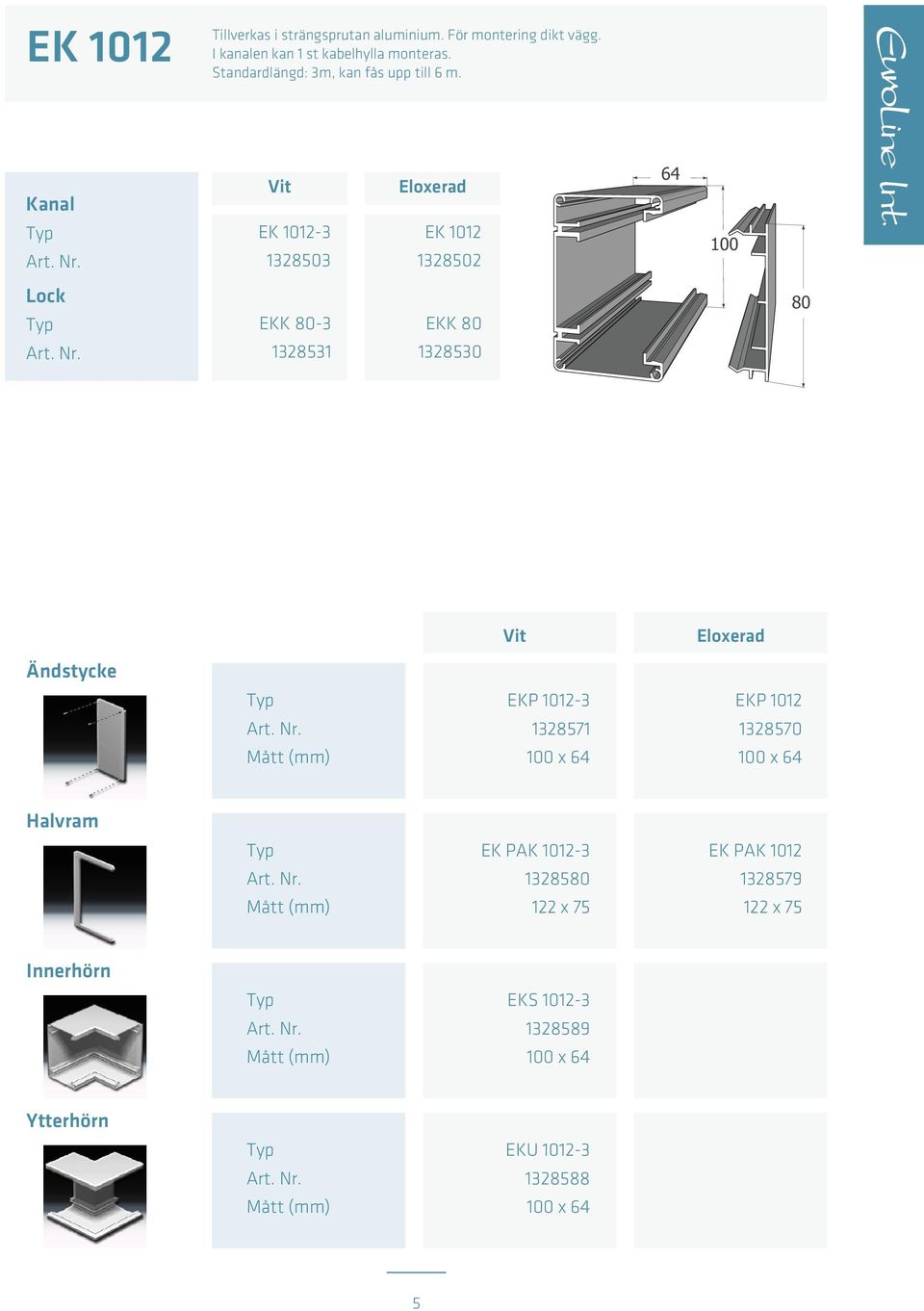

5 EK 1012 Tillverkas i strängsprutan aluminium. För montering dikt vägg. I kanalen kan 1 st kabelhylla monteras. Standardlängd: 3m, kan fås upp till 6 m. Kanal EK EK Lock EKK EKK Ändstycke EKP EKP x x 64 Halvram EK PAK EK PAK x x 75 Innerhörn EKS x 64 Ytterhörn EKU x 64 5

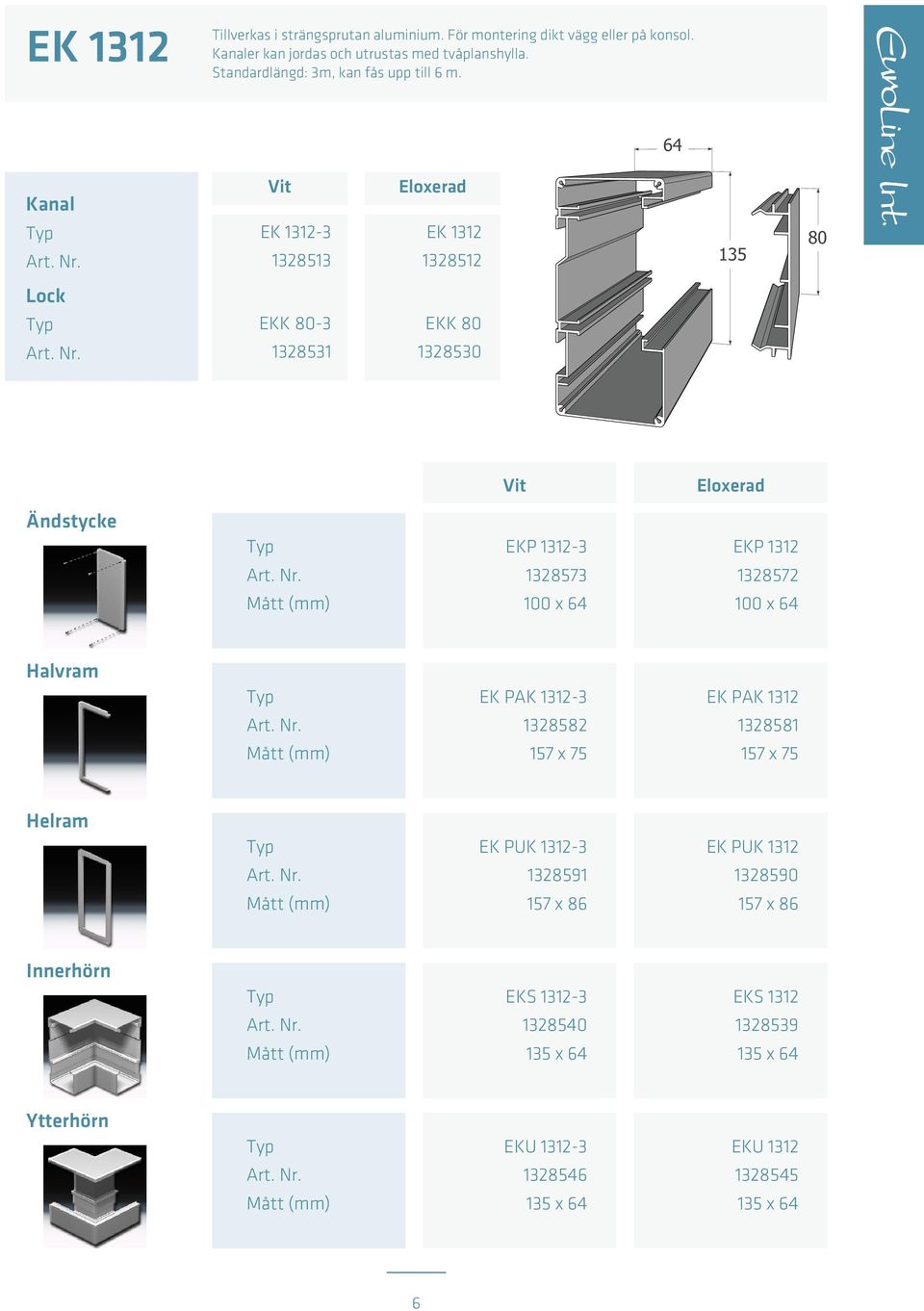

6 EK 1312 Tillverkas i strängsprutan aluminium. För montering dikt vägg eller på konsol. Kanaler kan jordas och utrustas med tvåplanshylla. Standardlängd: 3m, kan fås upp till 6 m. 64 Kanal EK EK Lock EKK 80-3 EKK Ändstycke EKP EKP x x 64 Halvram EK PAK EK PAK x x 75 Helram EK PUK EK PUK x x 86 Innerhörn EKS EKS x x 64 Ytterhörn EKU EKU x x 64 6

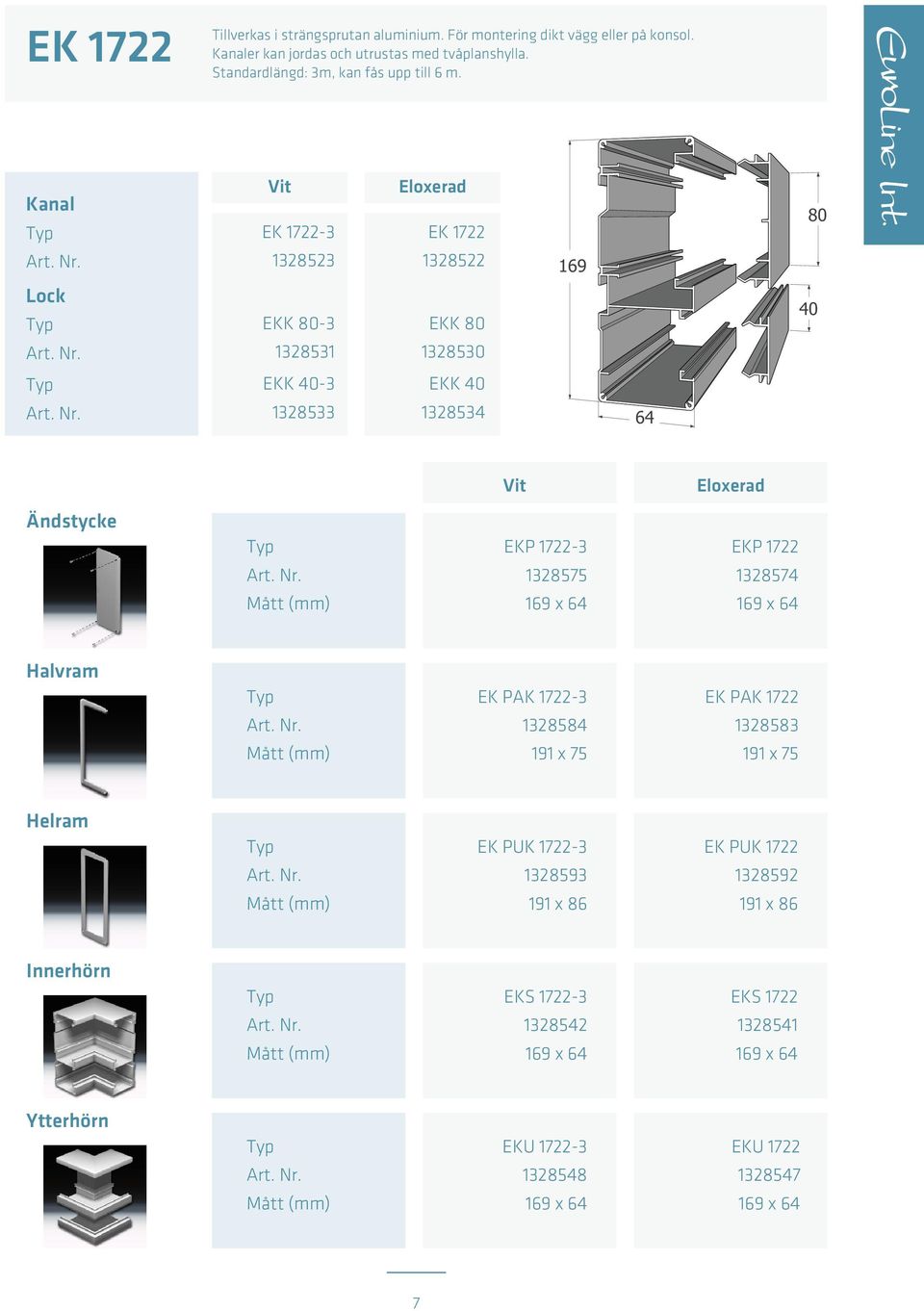

7 EK 1722 Tillverkas i strängsprutan aluminium. För montering dikt vägg eller på konsol. Kanaler kan jordas och utrustas med tvåplanshylla. Standardlängd: 3m, kan fås upp till 6 m. Kanal EK EK Lock EKK EKK EKK 40-3 EKK Ändstycke EKP EKP Halvram EK PAK EK PAK x x 75 Helram EK PUK EK PUK x x 86 Innerhörn EKS EKS Ytterhörn EKU EKU

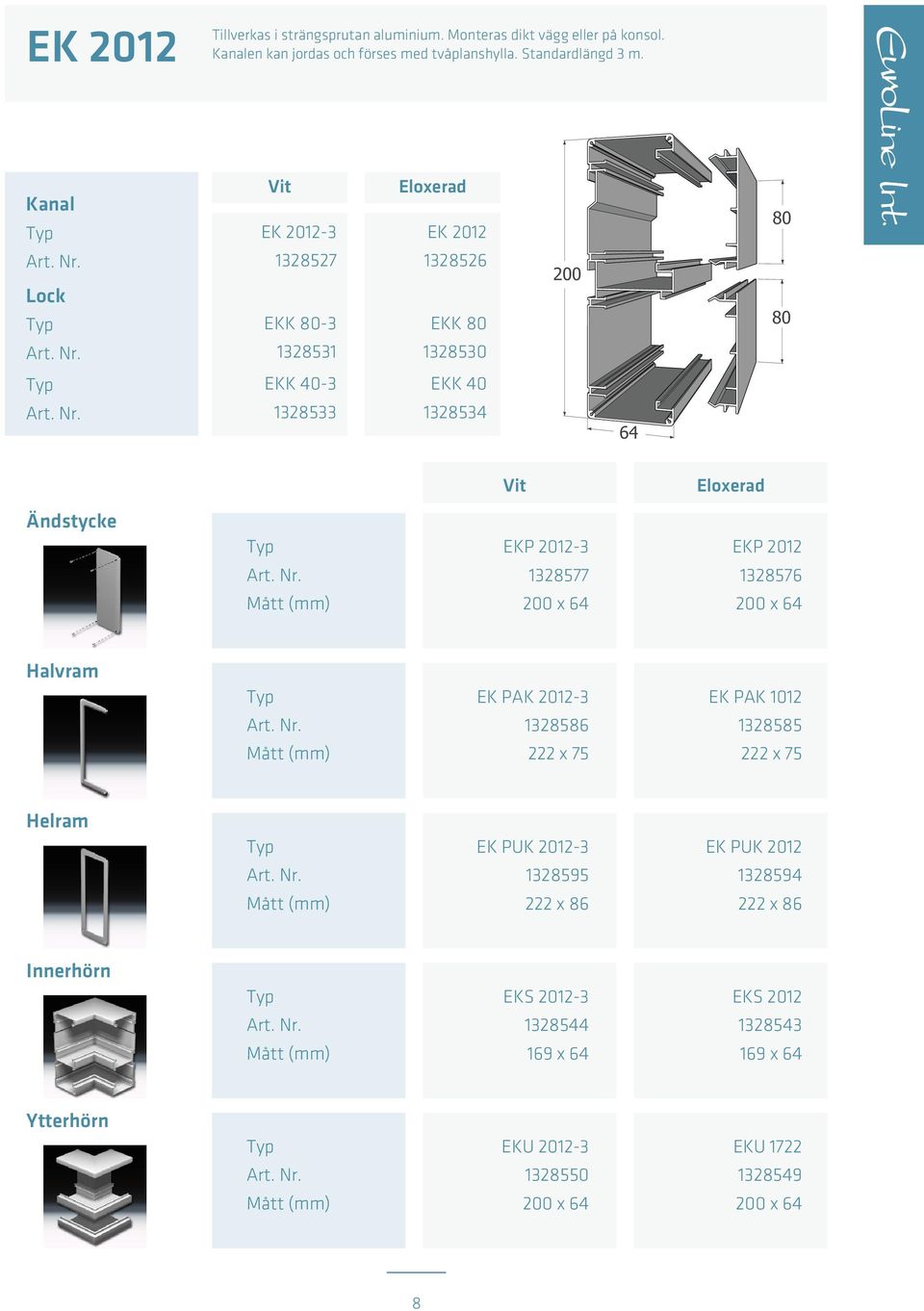

8 EK 2012 Tillverkas i strängsprutan aluminium. Monteras dikt vägg eller på konsol. Kanalen kan jordas och förses med tvåplanshylla. Standardlängd 3 m. Kanal Lock EK EKK EK EKK EKK 40-3 EKK Ändstycke EKP EKP x x 64 Halvram EK PAK EK PAK x x 75 Helram EK PUK EK PUK x x 86 Innerhörn EKS EKS Ytterhörn EKU EKU x x 64 8

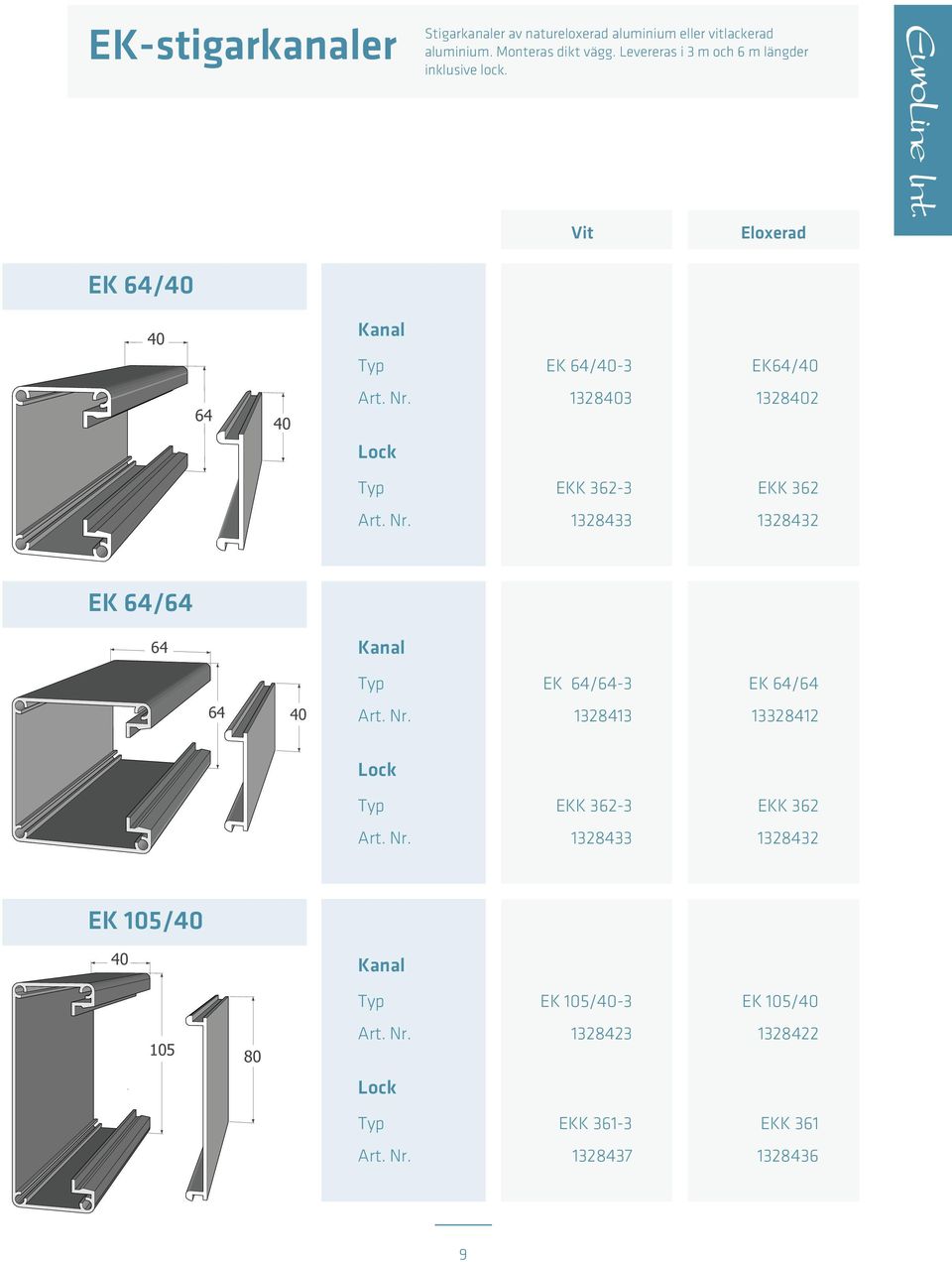

9 EK-stigarkanaler Stigarkanaler av natureloxerad aluminium eller vitlackerad aluminium. Monteras dikt vägg. Levereras i 3 m och 6 m längder inklusive lock. EK 64/40 40 Kanal EK 64/40-3 EK64/ Lock EKK EKK EK 64/64 64 Kanal EK 64/64-3 EK 64/ Lock EKK EKK EK 105/40 40 Kanal EK 105/40-3 EK 105/ Lock EKK EKK

10 Installation av kanaldosor ALLMÄNT Vid installation skall gällande installationsbestämmelser följas. I fönsterbänkskanalerna är följande apparatdosor godkända för montage: ENSTO dosa typ AU 3 och AU 17 med tillbehör. Strömfors DUCTEL ansl.box för snabbkoppling, produktnr och uttag 220V produktnr , samt apparatdosa produktnr NOKIA dosor typ TBF 1 och TBF 2. Thorsman dosor typ FD 1A, FD 2A och FD 3A. CYB m.fl. AUD - Uttagssystem (ABB) I fönsterbänkskanalerna får endast installations-kabel tex. EKK och EKLK användas vid starkströmsinstallationer. Vid klenspänning och datainstallationer användes tex. EKKX, ELKXE, ELAKY och PDS kablar etc. Vid användning av tvinnad FK tex. Bjurhagen se information på bruksanvisningens sista sida. Fönsterbänkskanalerna är avsedda för installation i torra lokaler IP 20 samt i fuktiga rum som IP 34 och IP MONTAGE AV FÖNSTERBÄNKAR 1.1 DIKT VÄGGMONTAGE Fönsterbänken fästes med skruv i profilens baksida genom borrhål. Avståndet mellan fästpunkterna skall vara minst en meter i cc samt max 0,2 meter från skarven eller kanaländan. Fönsterbänkskanal EK fästes med två skruv vid varje fästpunkt, en skruv i övre kanalen samt en skruv i nedre kanalen men med samma avstånd enligt ovan. Skruvar får ej dras så att kanalens form ändras. Skruvhuvuden får inte ha vassa kanter så kablar kan skadas. 1.2 KONSOLMONTAGE När fönsterbänken installeras på distans används konsoler typ ESK. Konsolen fästes i vägg med lämpliga fästelement som till exempel expander, franska skruv eller metallexpander. Diameter M6-M8. ESK-80 Avståndet mellan konsoler bör vara max en meter. Konsolen skall även monteras max 0,2 meter från skarvens båda sidor och från vägg. Konsol får ej monteras direkt i skarv för att eventuella utjämningsstycken skall få plats. När konsoler justeras i horisontal- och vertikalläge hänges fönsterbänken samt att konsolens spärrhake låses med en skruvmejsel (se bild). Installationskanalen EK kan inte installeras med konsoler. 10

11 Installation av kanaldosor 2. SKARVNING AV INSTALLATIONSKANALEN. Placera skarvar (2 st) i ovan och underdel i kanalen innan stommarna monteras ihop. Dra sexkantskruv i godset för att fästa skarven. Skarvar är godkända för jordning av kanalen. Fästpunkten bör vara 0,2 meter från skarven i båda riktningar. EKJ 80 EKJ INSTALLATION AV ÄNDSTYCKE Ändstycket EKP fästes i kanalgaveln med fyra stycken skruv som medföljer 3x12 mm. 4. INSTALLATION AV INNER- OCH YTTERHÖRN Fönsterbänkens inner-och ytterhörn EKS/EKU fogas tillsammans med två skarvstycken. EKJ 80 konsoler monteras så nära skarven som möjligt, dock ej mitt i skarven. Det är viktigt att kapningar är i 90 samt att kanalen ligger i horisontalt och vertikalt läge från båda sidor om hörnet. Justera konsolerna. EKJ 80 EKJ VÄGGENOMFÖRINGAR MED FÖNSTERBÄNKEN Ram EK-PAK användes vid montage dikt vägg. Ram EK-PUK användes vid konsolmontage. Ramen måste monteras före väggenomgången. Vid behov användes ljudtätning HF

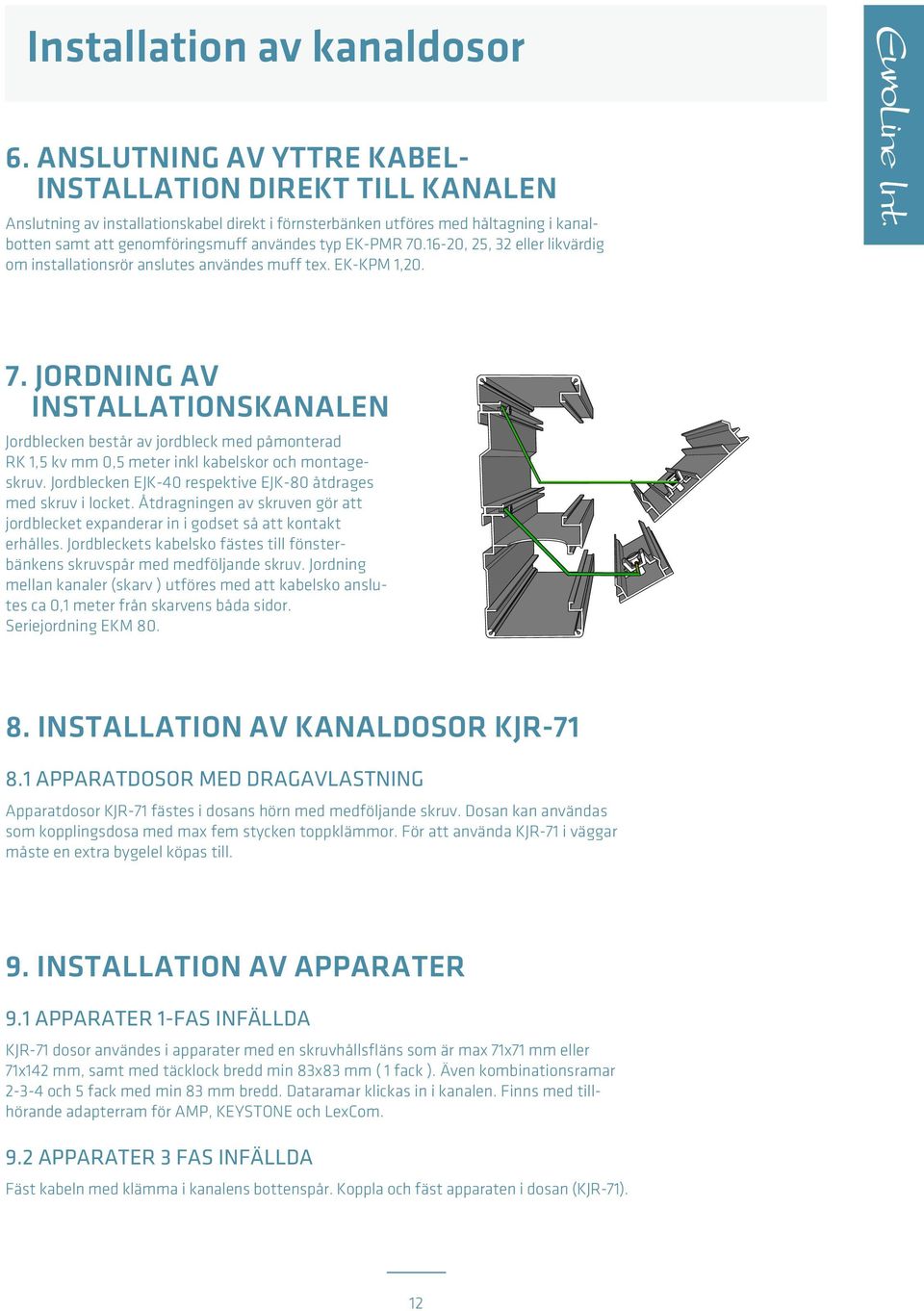

12 Installation av kanaldosor 6. ANSLUTNING AV YTTRE KABEL- INSTALLATION DIREKT TILL KANALEN Anslutning av installationskabel direkt i förnsterbänken utföres med håltagning i kanalbotten samt att genomföringsmuff användes typ EK-PMR , 25, 32 eller likvärdig om installationsrör anslutes användes muff tex. EK-KPM 1, JORDNING AV INSTALLATIONSKANALEN Jordblecken består av jordbleck med påmonterad RK 1,5 kv mm 0,5 meter inkl kabelskor och montageskruv. Jordblecken EJK-40 respektive EJK-80 åtdrages med skruv i locket. Åtdragningen av skruven gör att jordblecket expanderar in i godset så att kontakt erhålles. Jordbleckets kabelsko fästes till fönsterbänkens skruvspår med medföljande skruv. Jordning mellan kanaler (skarv ) utföres med att kabelsko anslutes ca 0,1 meter från skarvens båda sidor. Seriejordning EKM INSTALLATION AV KANALDOSOR KJR APPARATDOSOR MED DRAGAVLASTNING Apparatdosor KJR-71 fästes i dosans hörn med medföljande skruv. Dosan kan användas som kopplingsdosa med max fem stycken toppklämmor. För att använda KJR-71 i väggar måste en extra bygelel köpas till. 9. INSTALLATION AV APPARATER 9.1 APPARATER 1-FAS INFÄLLDA KJR-71 dosor användes i apparater med en skruvhållsfläns som är max 71x71 mm eller 71x142 mm, samt med täcklock bredd min 83x83 mm ( 1 fack ). Även kombinationsramar och 5 fack med min 83 mm bredd. Dataramar klickas in i kanalen. Finns med tillhörande adapterram för AMP, KEYSTONE och LexCom. 9.2 APPARATER 3 FAS INFÄLLDA Fäst kabeln med klämma i kanalens bottenspår. Koppla och fäst apparaten i dosan (KJR-71). 12

13 Installation av kanaldosor 10. INSTALLATIONER I FUKTIGA UTRYMMEN Fönsterbänkskanalen får användas i fuktiga utrymmen (IP34-IP44), med att man i kanalen borrar 5 mm hål i cc en meter samt att hål borras min 0,1 meter från apparatdosans båda sidor. Apparater godkända för IP34-IP44 skall användas. När apparater installeras bredvid varandra skall avståndet mellan dem vara min 20 mm. Kanalen skall monteras horisontalt. 11. INSTALLATION AV TVÅPLANSHYLLA Installation av tvåplanshylla EKH 264 monteras på det övre skruvspåret och låses med en skruv 4,2x12 i ändläget. ALU-Hylla monteras genom att placera hyllans bockade kant i kanalstommens skruvspår med medföljande skruv. 12. INSTALLATION AV FRONTLOCK Frontlocken EKK installeras så att det når helt fram till apparatdosans ändlägesstopp då det blir ett erforderligt mellanrum på 3mm mellan locket, appratens metalliska fästring. Locket får EJ nå ovanpå apparatdosans ändar. 13. INSTALLATION AV TVINNAD FK I FÖNSTERBÄNKSKANALEN Elsäkerhetsverkets anvisningar skall följas. Krav är att alla lock skall skyddsjordas samt att dragavlastning i dosan kompletteras med lämpligt skydd för att skydda FK:n vid införing i dosan. Se även elsäkerhetsföreskrifterna ELSÄK-FS 1994:7 sid. 57 punkt samt sid. 62 punkt Tabell 52F val av ledningssytem sid 90 och sid 95 exempel. Se även svensk standard SS utgåva 1 punkt 1 omfattning, punkt 5 klassificering samt märkning punkt

14 EK-tillbehör Artiklar som är kompatibla med EK 10 till EK 20-serien. Konsoler ESK 20 E Justerkonsol ESK ESK 40/1 E Jordbleck- förjordning av lock m. rk EKJ ESK 60/1 E m. sladd EKJ ESK 65/ ESK 80/2 E Seriejordning- av kanaler EKM ESK 100/2 E Skarvclip Galler EKPS 262 ELOX EKPS 263-3ALV Skarv inv. EKJ

15 EK-tillbehör Artiklar som är kompatibla med matarkanaler, EK 10 till EK 20-serien. Ujämningsstycken ES ALV Ändstycken EKP 64/ ES 1012 ELOX EKP 64/ ES ALV EKP 105/ ES 1312 ELOX Ljudtätning- säljes i par HF ES ALV ES 1722 ELOX ES ALV ES 1220 ELOX

16 Multipol Alla verksamheter präglas idag av förändringar och behoven av att snabbt kunna göra anpassningar till nya förutsättningar är stora. En multipol-stav gör det enkelt att snabbt utöka med en ny arbetsplats. Förmonterade stavar Enkelsidig Fyrsidig Vägghängd Fristående med tung fot För mer information eller frågor kring Multipol, kontakta oss: - VD - Säljare Tel

17 Installationsanvisning MultiPol Produktnamn Kategori MultiPol nedföringsstav Produktkod Nettovikt 11,00 kg Mått 300x300 mm x 16 mm Beskrivning tung fot med varierad infästning. Centralt placerade hål samt i ytterkant på foten för väggplacering. EK tak/golvfäste. Spänns fast genom att vrida staven. 2 st kabel förs ut på sidan av stav. Montage MultiPol 70/1 3x skruv Multipol 70/2 M-skruv MultiPol 70/4 M-skruv. EK tak/golvfäste 2x fot. Motsols jänga. 17
