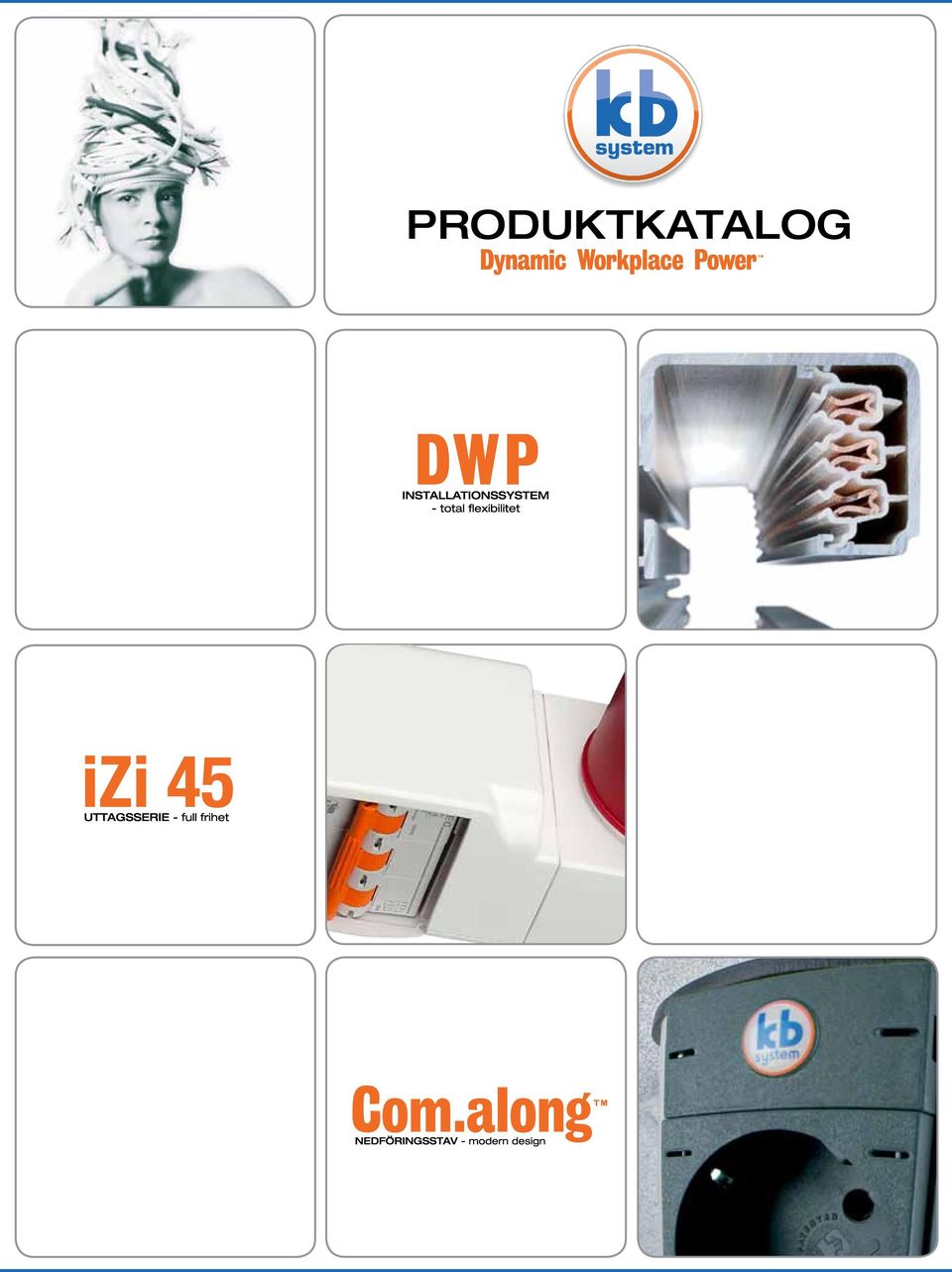

1 PRODUKTKATALOG

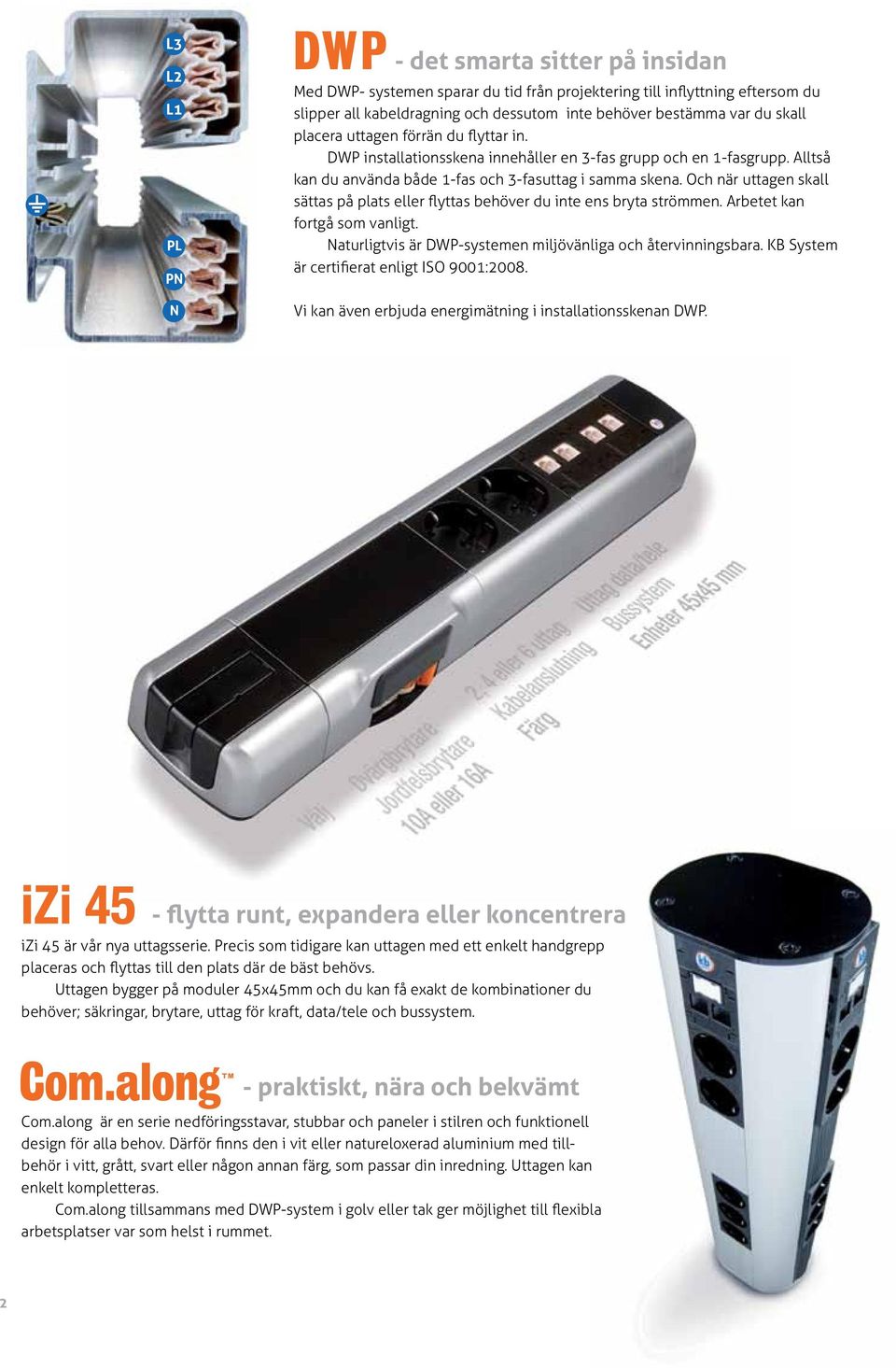

2 L3 L2 L1 PL PN N - det smarta sitter på insidan Med DWP- systemen sparar du tid från projektering till inflyttning eftersom du slipper all kabeldragning och dessutom inte behöver bestämma var du skall placera uttagen förrän du flyttar in. DWP installationsskena innehåller en 3-fas grupp och en 1-fasgrupp. Alltså kan du använda både 1-fas och 3-fasuttag i samma skena. Och när uttagen skall sättas på plats eller flyttas behöver du inte ens bryta strömmen. Arbetet kan fortgå som vanligt. Naturligtvis är DWP-systemen miljövänliga och återvinningsbara. KB System är certifierat enligt ISO 9001:2008. Vi kan även erbjuda energimätning i installationsskenan DWP. - flytta runt, expandera eller koncentrera izi 45 är vår nya uttagsserie. Precis som tidigare kan uttagen med ett enkelt handgrepp placeras och flyttas till den plats där de bäst behövs. Uttagen bygger på moduler 45x45mm och du kan få exakt de kombinationer du behöver; säkringar, brytare, uttag för kraft, data/tele och bussystem. - praktiskt, nära och bekvämt Com.along är en serie nedföringsstavar, stubbar och paneler i stilren och funktionell design för alla behov. Därför finns den i vit eller natureloxerad aluminium med tillbehör i vitt, grått, svart eller någon annan färg, som passar din inredning. Uttagen kan enkelt kompletteras. Com.along tillsammans med DWP-system i golv eller tak ger möjlighet till flexibla arbetsplatser var som helst i rummet. 2

3 DWP 16 Installationsskena upp till 16A. Innehåller en 3-fas och en 1-fasgrupp. Här finns även passande uttag, inkopplingar och vinklar. IP20. DWP 63 Installationsskena upp till 63A. Innehåller en 3-fas och en 1-fasgrupp. Här finns även passande uttag, inkopplingar och vinklar. IP20. DWP 63 IP23 Installationsskena upp till 63A. Innehåller en 3-fas och en 1-fasgrupp. Här finns även passande uttag, inkopplingar och vinklar. IP23. DWP Combi Mediakanal för data och tele. Monteras direkt på installationsskenan. DWP Connect En något rymligare mediakanal. Monteras över eller under installationsskenan. Används även som stigarkanal. DWP Compact Installationsskena och mediakanal. Skräddarsys efter kundens behov. Tillbehör är de samma som till DWP Combi. Tillbehör Konsoler, väggenomföringar och ventilationsgaller. Com.along Nedföringsstavar, stubbar och paneler. Teknisk data Teknisk information om DWP systemen. 3 DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

4 DWP 16 För uttag se sid 6 Installationsskena Inkoppling Installationsskena i natureloxerad aluminium, E , har samtliga tillhörande plastkomponeneter i svart Installationsskena 16A 400V vit , Installationsskena 16A 400V alu ,02 Levereras inkl 1 st skarvstycke. Monteras på konsoler. Installationsskena bestående av 3-fas huvudgrupp 16 A 400 V med nolla och skyddsjord samt 1-fas prioriterad grupp 16A 230V med nolla och skyddsjord. Huvudgrupp och prioriterad grupp har gemensam skyddsjord. Tillhörande uttag kan placeras på valfri plats längs skenan. Montage skall göras av behörig personal. Installationsskenan är typgodkänd för öppen förläggning i torra utrymmen vid normal rumstemperatur. Kapslingsklass IP20. Godkännandet gäller även utan täcklist. Skenan kan monteras på valfri vägghöjd såväl vertikalt som horisontellt och i tak. Den kan även placeras i undertak och i oventilerat datagolv om uttagen är lättåtkomliga och uppmärkta. Skenan kan användas som armaturskena med uttagsmöjligheter för 1-fas och 3-fas. Installationsskenan finns som standard i vitlackerad (RAL 9010) och natureloxerad aluminium. Installationsskenan kan kapas till önskad längd. För data/tele se sid Inkoppling 16A 400V vä vit , Inkoppling 16A 400V vä alu , Inkoppling 16A 400V hö vit , Inkoppling 16A 400V hö alu , Inkoppl 16A 400V 4-pol jfbr 30mA vä vit , Inkoppl 16A 400V 4-pol jfbr 30mA vä alu , Inkoppl 16A 400V 4-pol jfbr 30mA hö vit , Inkoppl 16A 400V 4-pol jfbr 30mA hö alu ,86 Levereras inkl 1 st ändstycke och 2 st låsklammer. Har plintar för direktanslutning av kabel. Area anslutningsplintar 5 x 4 mm x 4 mm2 för både solid och fåtrådig kabel. Inkopplingen har plats för håltagning: i botten 2 x 20 mm, upp-nedsida 2 x 22,5 mm, gavel 2 x 22,5 mm. L-stycke L-stycke 16/63A innerjord vit , L-stycke 16/63A innerjord alu , L-stycke 16/63A ytterjord vit , L-stycke 16/63A ytterjord alu ,90 L-stycke levereras inkl 1 st skarvstycke och 2 st låsklammer

5 T-stycke 16/63A upp vit , T-stycke 16/63A upp alu , T-stycke 16/63A ned vit , T-stycke 16/63A ned alu , T-stycke mellanvägg 16/63A vä vit , T-stycke mellanvägg 16/63A vä alu , T-stycke mellanvägg 16/63A hö vit , T-stycke mellanvägg 16/63A hö alu ,34 Levereras inkl 2 st skarvstycken, 1 st ändstycke och 1 st låsklammer. Andra typer kan fås på begäran Innerhörn 16/63A vit , Innerhörn 16/63A alu , Ytterhörn 16/63A vit , Ytterhörn 16/63A alu ,82 Levereras inkl 1 st skarvstycke och 2 st låsklammer. Min mått vid kapning 145x145mm. Andra typer offereras på begäran Flexibel vinkel 16/63A enkel 160 vit , Flexibel vinkel 16/63A enkel 160 alu/grå , Flexibel vinkel 16/63A enkel 260 vit , Flexibel vinkel 16/63A enkel 260 alu/grå , Flexibel vinkel 16/63A enkel 400 vit , Flexibel vinkel 16/63A enkel 400 alu/grå , Flexibel vinkel 16/63A dubbel 2x260 vit , Flexibel vinkel 16/63A dubbel 2x260 alu/grå , Flexibel vinkel 16/63A dubbel 2x400 vit , Flexibel vinkel 16/63A dubbel 2x400 alu/grå ,16 Levereras inkl 1 st skarvstycke och 2 st låsklammer till enkel, 3 st till dubbel. Växlade och omvända flexibla vinklar offereras på begäran. Byggmått finns på Referensjord vit , Referensjord svart , Monteringsverktyg ,10 För montering och demontering av skarvstycke Täcklist för installationsskena IP20 vit , Täcklist för installationsskena IP20 svart ,08 2 st täcklister täcker en installationsskena IP20. Installationsskena IP20 är godkänd utan täcklist. Kan offereras i andra färger Ändstycke 16/63A vit , Ändstycke 16/63A svart , Skarvstycke 16/63A vit , Skarvstycke 16/63A svart ,20 Ändstycke och skarvstycke medföljer alltid installationsskena och avvinkling/avgrening. T-stycke Hörn Flexibel vinkel Referensjord Monteringsverktyg Tillbehör DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

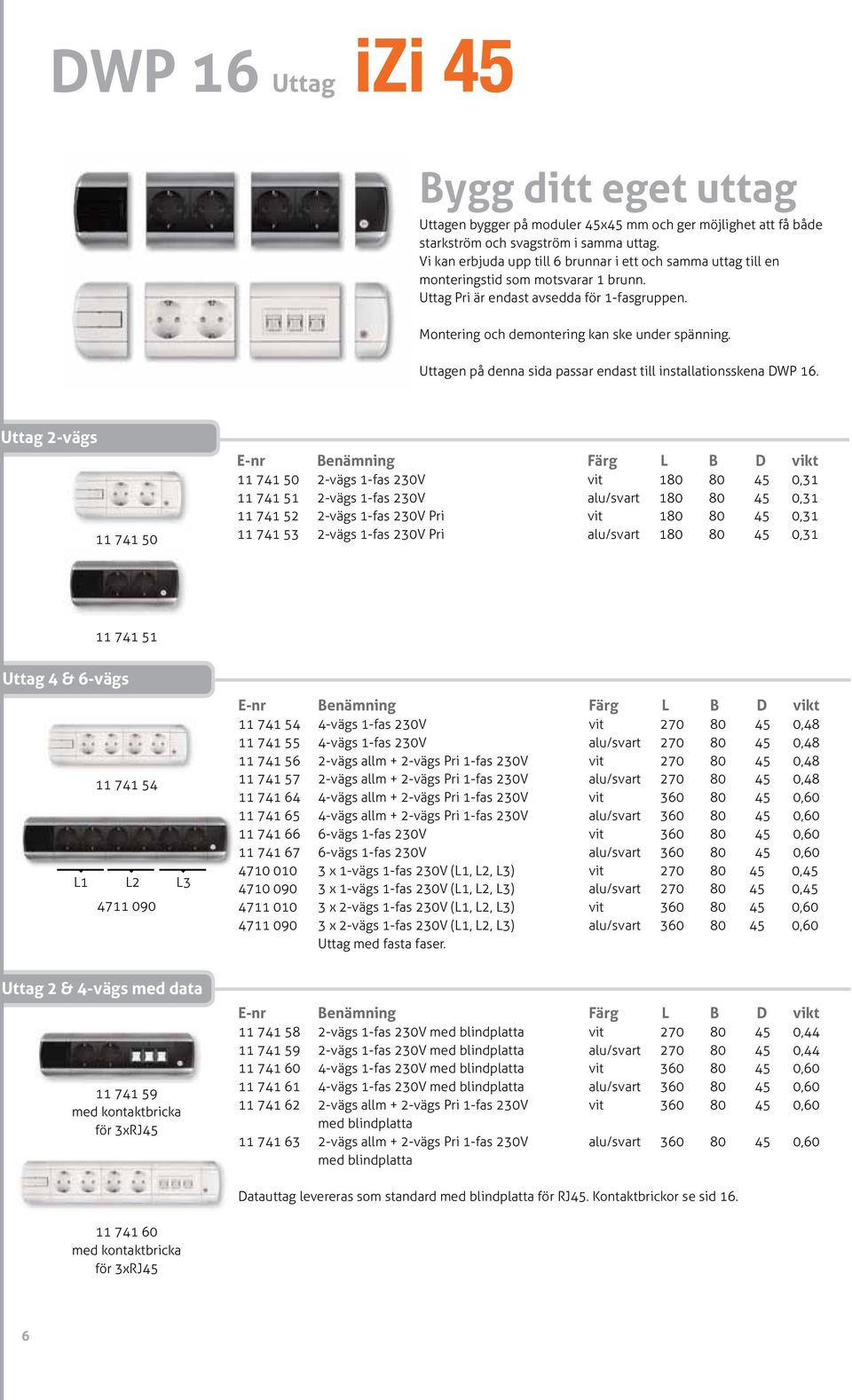

6 DWP 16 Uttag Bygg ditt eget uttag Uttagen bygger på moduler 45x45 mm och ger möjlighet att få både starkström och svagström i samma uttag. Vi kan erbjuda upp till 6 brunnar i ett och samma uttag till en monteringstid som motsvarar 1 brunn. Uttag Pri är endast avsedda för 1-fasgruppen. Montering och demontering kan ske under spänning. Uttagen på denna sida passar endast till installationsskena DWP 16. Uttag 2-vägs vägs 1-fas 230V vit , vägs 1-fas 230V alu/svart , vägs 1-fas 230V Pri vit , vägs 1-fas 230V Pri alu/svart , Uttag 4 & 6-vägs L1 L L vägs 1-fas 230V vit , vägs 1-fas 230V alu/svart , vägs allm + 2-vägs Pri 1-fas 230V vit , vägs allm + 2-vägs Pri 1-fas 230V alu/svart , vägs allm + 2-vägs Pri 1-fas 230V vit , vägs allm + 2-vägs Pri 1-fas 230V alu/svart , vägs 1-fas 230V vit , vägs 1-fas 230V alu/svart , x 1-vägs 1-fas 230V (L1, L2, L3) vit , x 1-vägs 1-fas 230V (L1, L2, L3) alu/svart , x 2-vägs 1-fas 230V (L1, L2, L3) vit , x 2-vägs 1-fas 230V (L1, L2, L3) alu/svart ,60 Uttag med fasta faser. Uttag 2 & 4-vägs med data med kontaktbricka för 3xRJ vägs 1-fas 230V med blindplatta vit , vägs 1-fas 230V med blindplatta alu/svart , vägs 1-fas 230V med blindplatta vit , vägs 1-fas 230V med blindplatta alu/svart , vägs allm + 2-vägs Pri 1-fas 230V vit ,60 med blindplatta vägs allm + 2-vägs Pri 1-fas 230V alu/svart ,60 med blindplatta Datauttag levereras som standard med blindplatta för RJ45. Kontaktbrickor se sid med kontaktbricka för 3xRJ45 6

7 För uttag se sid 9-10 Installationsskena i natureloxerad aluminium, E , har samtliga tillhörande plastkomponeter i svart Installationsskena 63A 400V vit , Installationsskena 63A 400V alu ,02 OBS! Valet av inkoppling avgör om skenan är 35A eller 63A. Levereras inkl 1 st skarvstycke. Monteras på konsoler. Installationsskena bestående av 3-fas huvudgrupp 63 A, 400 V med nolla och skyddsjord samt 1-fas prioriterad grupp 63 A, 230 V med nolla och skyddsjord. Huvudgrupp och prioriterad grupp har gemensam skyddsjord. Tillhörande uttag 1-fas och 3-fas max 16A kan placeras på valfri plats längs skenan. Montage skall göras av behörig personal. Installationsskenan är typgodkänd för öppen förläggning i torra utrymmen vid normal rumstemperatur. Kapslingsklass IP20. Godkännandet gäller även utan täcklist. Skenan kan monteras på valfri vägghöjd såväl vertikalt som horisontellt och i tak. Den kan även placeras i undertak och i oventilerat datagolv om uttagens placering är lättåtkomlig och uppmärkt. Skenan kan också användas som armaturskena med uttagsmöjligheter för 1-fas och 3-fas. Installationsskenan finns som standard i vitlackerad (RAL 9010) och natureloxerad aluminium. Installationsskenan kan kapas till önskad längd. För data/telemontage se sid Inkoppling 35A 400V vä vit , Inkoppling 35A 400V vä alu , Inkoppling 35A 400V hö vit , Inkoppling 35A 400V hö alu , Inkoppling 35A 400V 4-pol jfbr 30mA vä vit , Inkoppling 35A 400V 4-pol jfbr 30mA vä alu , Inkoppling 35A 400V 4-pol jfbr 30mA hö vit , Inkoppling 35A 400V 4-pol jfbr 30mA hö alu , Inkoppling 35A 400V mitt vit , Inkoppling 35A 400V mitt alu , Inkoppling 63A 400V vä vit , Inkoppling 63A 400V vä alu , Inkoppling 63A 400V hö vit , Inkoppling 63A 400V hö alu ,62 Levereras ink 1 st (2 st) ändstycke (mitt) och 2 st låsklammer. Har plintar för direktanslutning av kabel. Inkoppling 35 A och Inkoppling 35 A mittmatad: Area anslutningsplintar 5 x 6 mm x 6 mm 2 för solid och fåtrådig kabel. Area anslutningsplintar 5 x 10 mm x 10 mm 2 för solid och fåtrådig kabel. Inkoppling 63 A: Area anslutningsplintar 5 x 16 mm x 16 mm 2 för fåtrådig kabel. Area anslutningsplintar 5 x 25 mm x 25 mm 2 för fåtrådig kabel. Samtliga inkopplingar har plats för håltagning: i botten, upp-nedsida och gavel 2 x 28,3 mm. Inkoppling med huvudbrytare samt inkoppling 35A eller 63A med integrerad 3-fas energimätare offereras på begäran. Se sid 27. DWP 63IP20 Installationsskena Inkoppling DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

8 L-stycke L-stycke 16/63A innerjord vit , L-stycke 16/63A innerjord alu , L-stycke 16/63A ytterjord vit , L-stycke 16/63A ytterjord alu ,90 L-stycke levereras inkl 1 st skarvstycke och 2 st låsklammer. T-stycke Hörn Flexibel vinkel T-stycke 16/63A upp vit , T-stycke 16/63A upp alu , T-stycke 16/63A ned vit , T-stycke 16/63A ned alu , T-stycke mellanvägg 16/63A vä vit , T-stycke mellanvägg 16/63A vä alu , T-stycke mellanvägg 16/63A hö vit , T-stycke mellanvägg 16/63A hö alu ,34 Levereras inkl 2 st skarvstycken, 1 st ändstycke och 1 st låsklammer. Andra typer offereras på begäran Innerhörn 16/63A vit , Innerhörn 16/63A alu , Ytterhörn 16/63A vit , Ytterhörn 16/63A alu ,82 Levereras inkl 1 st skarvstycke och 2 st låsklammer. Min mått vid kapning 145x145. Andra typer offereras på begäran Flexibel vinkel 16/63A enkel 160 vit , Flexibel vinkel 16/63A enkel 160 alu/grå , Flexibel vinkel 16/63A enkel 260 vit , Flexibel vinkel 16/63A enkel 260 alu/grå , Flexibel vinkel 16/63A enkel 400 vit , Flexibel vinkel 16/63A enkel 400 alu/grå , Flexibel vinkel 16/63A dubbel 2x260 vit , Flexibel vinkel 16/63A dubbel 2x260 alu/grå , Flexibel vinkel 16/63A dubbel 2x400 vit , Flexibel vinkel 16/63A dubbel 2x400 alu/grå ,16 Referensjord Levereras inkl 1 st skarvstycke och 2 st låsklammer till enkel, 3 st till dubbel. Växlade och omvända flexibla vinklar offereras på begäran. Byggmått Referensjord vit , Referensjord svart ,02 Monteringsverktyg Tillbehör E-nr Benämning L B D vikt Monteringsverktyg ,10 För montering och demontering av skarvstycke Täcklist för installationsskena IP20 vit , Täcklist för installationsskena IP20 svart ,08 2 st täcklister täcker en installationsskena IP20. Installationsskena IP20 är godkänd utan täcklist. Andra färger offereras på begäran Ändstycke 16/63A vit , Ändstycke 16/63A svart , Skarvstycke 16/63A vit , Skarvstycke 16/63A svart ,20 Skarvstycke och ändstycke medföljer alltid installationsskena och avvinkling/avgrening. 8

9 DWP 63 IP20 Uttag Bygg ditt eget uttag Uttagen bygger på moduler 45x45 mm och du kan få exakt de kombinationer du behöver såsom säkringar, brytare, uttag för kraft, data/tele och bussystem. Samtliga uttag är försedda med inbyggda dvärgbrytare, som standard 10kA, och fasväljare L1, L2 och L3. Uttag Pri är endast avsedda för 1-fasgruppen. Uttag med jordfelsbrytare är av typen personskyddsautomat. Vi kan erbjuda upp till 6 brunnar i samma uttag. Monteringstiden är samma som för en brunn. Samtliga izi 45-uttag IP20 passar även för DWP 16. Uttag med annan karaktäristik, av annat fabrikat och för andra marknader offereras på begäran. Montering och demontering av uttagen kan ske under spänning. E-nr Benämning Färg L B D Vikt vägs 1-fas 230V 10A-C vit , vägs 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 10A-C Pri vit , vägs 1-fas 230V 10A-C Pri alu/svart , vägs 1-fas 230V 16A-C vit , vägs 1-fas 230V 16A-C alu/svart , vägs 1-fas 230V 10A-C vit , vägs 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 10A-C Pri vit , vägs 1-fas 230V 10A-C Pri alu/svart , vägs 1-fas 230V 16A-C vit , vägs 1-fas 230V 16A-C alu/svart , vägs 1-fas 230V 16A-C Pri vit , vägs 1-fas 230V 16A-C Pri alu/svart , vägs 1-fas 230V 10A-C jfbr vit , vägs 1-fas 230V 10A-C jfbr alu/svart , vägs 1-fas 230V 10A-C jfbr Pri vit , vägs 1-fas 230V 10A-C jfbr Pri alu/svart , vägs 1-fas 230V 16A-C jfbr Pri vit , vägs 1-fas 230V 16A-C jfbr Pri alu/svart ,64 E-nr Benämning Färg L B D Vikt vägs 1-fas 230V 10A-C vit , vägs 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 16A-C vit , vägs 1-fas 230V 16A-C alu/svart , vägs 1-fas 230V 10A-C 2- polig Vit , vägs 1-fas 230V 10A-C 2 -polig alu/svart , vägs allm + 2-vägs Pri 1-fas 230V 10A-C vit , vägs allm + 2-vägs Pri 1-fas 230V 10A-C alu/svart , vägs allm + 2-vägs Pri 1-fas 230V 10A-C vit , vägs allm + 2-vägs Pri 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 10A-C jfbr vit , vägs 1-fas 230V 10A-C jfbr alu/svart , vägs 1-fas 230V 16A-C jfbr vit , vägs 1-fas 230V 16A-C jfbr alu/svart , vägs 1-fas 230V 10A-C vit , vägs 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 10A-C jfbr vit , vägs 1-fas 230V 10A-C jfbr alu/svart , vägs 1-fas 230V 10A- C Pri vit , vägs 1-fas 230V 10A- C Pri alu/svart ,97 Uttag 1 & 2-vägs Uttag 4 & 6-vägs DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

10 Uttag 2-2 &&4-vägs med data CEE-uttag 1-fas & 3-fas Kabeluttag 1-fas & 3-fas Fasta uttag 3-fas med kontaktbricka för 3xRJ med kontaktbricka för 3xRJ E-nr Benämning Färg L B D Vikt vägs 1-fas 230V 10A-C med blindplatta vit , vägs 1-fas 230V 10A-C med blindplatta alu/svart , vägs 1-fas 230V 16A-C vit , vägs 1-fas 230V 16A-C alu/svart , vägs allm + 2-vägs Pri 1-fas 230V 10A-C vit , vägs allm + 2-vägs Pri 1-fas 230V 10A-C alu/svart , vägs 1-fas 230V 10A-C med blindplatta vit , vägs 1-fas 230V 10A-C med blindplatta alu/svart , vägs 1-fas 230V 10A- C jfbr vit , vägs 1-fas 230V 10A- C jfbr alu/svart ,84 Datauttag levereras som standard med blindplatta för RJ45. Kontaktbrickor se sid CEE IP23 1-fas 230V 16A-C Pri vit , CEE IP23 1-fas 230V 16A-C Pri alu/svart , CEE IP23 1-fas 230V 16A-C vit , CEE IP23 1-fas 230V 16A-C alu/svart , CEE IP23 1-fas 230V 16A-C jfbr vit , CEE IP23 1-fas 230V 16A-C jfbr alu/svart , CEE IP23 1-fas 230V 25A-C vit , CEE IP23 1-fas 230V 25A-C alu/svart , CEE IP23 1-fas 230V 25A-C jfbr vit , CEE IP23 1-fas 230V 25A-C jfbr alu/svart , CEE IP23 3-fas 400V 16A-C vit , CEE IP23 3-fas 400V 16A-C alu/svart , CEE IP23 3-fas 400V 16A-C jfbr 6kA vit , CEE IP23 3-fas 400V 16A-C jfbr 6kA alu/svart , Kabeluttag IP23 1-fas 230V 10A-C vit , Kabeluttag IP23 1-fas 230V 10A-C alu/svart , Kabeluttag IP23 1-fas 230V 10A-C Pri vit , Kabeluttag IP23 1-fas 230V 10A-C Pri alu/svart , Kabeluttag IP23 1-fas 230V 10A-C jfbr vit , Kabeluttag IP23 1-fas 230V 10A-C jfbr alu/svart , Kabeluttag IP23 1-fas 230V 10A- C 2- polig vit , Kabeluttag IP23 1-fas 230V 10A- C 2- polig alu/svart , Kabeluttag IP23 1-fas 230V 16A-C vit , Kabeluttag IP23 1-fas 230V 16A-C alu/svart , Kabeluttag IP23 1-fas 230V 16A-C Pri vit , Kabeluttag IP23 1-fas 230V 16A-C Pri alu/svart , Kabeluttag IP23 1-fas 230V 16A-C jfbr vit , Kabeluttag IP23 1-fas 230V 16A-C jfbr alu/svart , Kabeluttag 6A Radiobus Gira IP20 vit , Kabeluttag 6A Radiobus Gira IP20 alu/svart , Kabeluttag IP23 1-fas 230V 10A-C jfbr Pri vit , Kabeluttag IP23 1-fas 230V 10A-C jfbr Pri alu/svart , Kabeluttag IP23 1-fas 230V 16A-C jfbr Pri vit , Kabeluttag IP23 1-fas 230V 16A-C jfbr Pri alu/svart , Kabeluttag IP23 1-fas 230V 20A-C vit , Kabeluttag IP23 1-fas 230V 20A-C alu/svart , Kabeluttag IP23 1-fas 230V 20A- C jfbr vit , Kabeluttag IP23 1-fas 230V 20A- C jfbr alu/svart , Kabeluttag IP23 3-fas 400V 10A-C vit , Kabeluttag IP23 3-fas 400V 10A-C alu/svart , Kabeluttag IP23 3-fas 400V 10A-C jfbr 6kA vit , Kabeluttag IP23 3-fas 400V 10A-C jfbr 6kA alu/svart , Kabeluttag IP23 3-fas 400V 16A-C vit , Kabeluttag IP23 3-fas 400V 16A-C alu/svart , Kabeluttag IP23 3-fas 400V 16A-C jfbr 6kA vit , Kabeluttag IP23 3-fas 400V 16A-C jfbr 6kA alu/svart , Fast uttag A-C vä vit , Fast uttag A-C vä alu/svart , Fast uttag A-C mitt vit , Fast uttag A-C mitt alu/svart , Fast uttag A-C hö vit , Fast uttag A-C hö alu/svart ,10 Fasta uttag måste monteras in i skenan med skarvstycke. Levereras inkl 1 st skarvstycke. Konsoler beställes separat. 2 st / uttag.

11 DWP 63 IP23 För uttag se sid Installationsskena i natureloxerad aluminium, , har samtliga tillhörande plastkomponeter i svart Installationsskena 63 A 400 vit , Installationsskena 63 A 400 alu ,02 OBS! Valet av inkoppling avgör om skenan är 35A eller 63A. Levereras inkl 1 st skarvstycke, 1 st täcklist. Monteras på konsoler. Installationsskena bestående av 3-fas huvudgrupp 63 A, 400 V med nolla och skyddsjord samt 1-fas prioriterad grupp 63 A, 230 V med nolla och skyddsjord. Huvudgrupp och prioriterad grupp har gemensam skyddsjord. Tillhörande uttagsdon 1-fas och 3-fas max 16 A kan placeras på valfri plats längs skenan. Montering skall göras av behörig personal. Installationsskenan är typgodkänd för öppen förläggning i fuktiga utrymmen vid normal rumstemperatur. Kapslingsklass IP23. Godkännandet gäller endast med täcklist. Installationsskenan finns som standard i vitlackerad (RAL 9010) och natureloxerad aluminium. Installationsskenan kan kapas till önskad längd. För data/telemontage se sid OBS! Skenan är endast godkänd för horisontellt montage med jordspåret nedåt Inkoppling 35 A 400 V vä vit , Inkoppling 35 A 400 V vä alu , Inkoppling 35 A 400 V hö vit , Inkoppling 35 A 400 V hö alu , Inkoppling 35 A 400 V mitt vit , Inkoppling 35 A 400 V mitt alu , Inkoppling 63 A 400 V vä vit , Inkoppling 63 A 400 V vä alu , Inkoppling 63 A 400 V hö vit , Inkoppling 63 A 400 V hö alu ,62 Levereras inkl 1 st alt 2 st ändstycke (mitt) och 2 st låsklammer. Har plintar för direkt- anslutning av kabel. Inkoppling 35 A och Inkoppling 35 A mittmatad: Area anslutningsplintar 5 x 6 mm x 6 mm 2 för solid och fåtrådig kabel. Area anslutningsplintar 5 x 10 mm x 10 mm 2 för solid och fåtrådig kabel. Inkoppling 63 A : Area anslutningsplintar 5 x 16 mm x 16 mm 2 för fåtrådig kabel. Area anslutningsplintar 5 x 25 mm x 25 mm 2 för fåtrådig kabel. Samtliga inkopplingar har plats för håltagning: i botten, upp-nedsida och gavel 2 x 28,3 mm. Installationsskena Inkoppling DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

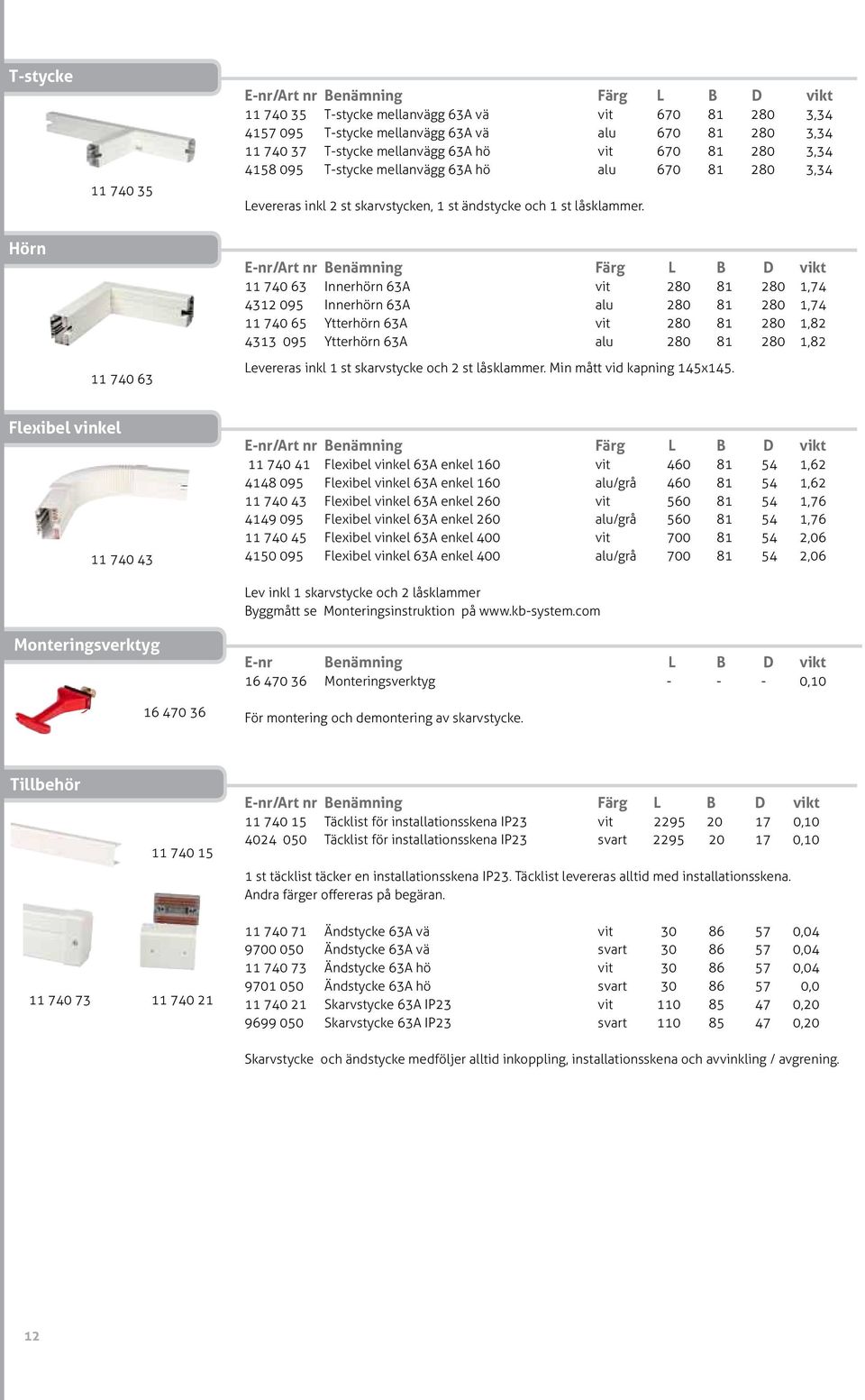

12 T-stycke T-stycke mellanvägg 63A vä vit , T-stycke mellanvägg 63A vä alu , T-stycke mellanvägg 63A hö vit , T-stycke mellanvägg 63A hö alu ,34 Levereras inkl 2 st skarvstycken, 1 st ändstycke och 1 st låsklammer. Hörn Innerhörn 63A vit , Innerhörn 63A alu , Ytterhörn 63A vit , Ytterhörn 63A alu ,82 Levereras inkl 1 st skarvstycke och 2 st låsklammer. Min mått vid kapning 145x145. Flexibel vinkel Flexibel vinkel 63A enkel 160 vit , Flexibel vinkel 63A enkel 160 alu/grå , Flexibel vinkel 63A enkel 260 vit , Flexibel vinkel 63A enkel 260 alu/grå , Flexibel vinkel 63A enkel 400 vit , Flexibel vinkel 63A enkel 400 alu/grå ,06 Lev inkl 1 skarvstycke och 2 låsklammer Byggmått se Monteringsinstruktion på Monteringsverktyg E-nr Benämning L B D vikt Monteringsverktyg ,10 För montering och demontering av skarvstycke. Tillbehör Täcklist för installationsskena IP23 vit , Täcklist för installationsskena IP23 svart ,10 1 st täcklist täcker en installationsskena IP23. Täcklist levereras alltid med installationsskena. Andra färger offereras på begäran Ändstycke 63A vä vit , Ändstycke 63A vä svart , Ändstycke 63A hö vit , Ändstycke 63A hö svart , Skarvstycke 63A IP23 vit , Skarvstycke 63A IP23 svart ,20 Skarvstycke och ändstycke medföljer alltid inkoppling, installationsskena och avvinkling / avgrening. 12

13 DWP 63 IP 23 Uttag Bygg ditt eget uttag Uttagen bygger på moduler 45x45 mm och du kan få exakt de kombinationer du behöver såsom säkringar, brytare, uttag för kraft, data/tele och bussystem. Vi kan erbjuda upp till 6 brunnar i samma uttag. Monteringstiden är samma som för en brunn. Samtliga uttag är försedda med inbyggda dvärgbrytare, som standard 10kA, och fasväljare L1, L2 och L3. Uttag Pri är endast avsedda för 1-fasgruppen. Uttag med jordfelsbrytare är av typen personskyddsautomat. Skyddsklass IP 23. Uttag med annan karaktäristik, av andra fabrikat och för andra marknader offereras på begäran. Montering och demontering av uttagen kan ske under spänning vägs IP23 1-fas 230V 10A-C vit , vägs IP23 1-fas 230V 10A -C alu/svart , vägs IP23 1-fas 230V 10A-C Pri vit , vägs IP23 1-fas 230V 10A-C Pri alu/svart , vägs IP23 1-fas 230V 16A-C vit , vägs IP23 1-fas 230V 16A-C alu/svart , vägs IP23 1-fas 230V 16A-C Pri vit , vägs IP23 1-fas 230V 16A-C Pri alu/svart , vägs IP23 1-fas 230V 10A-C jfbr vit , vägs IP23 1-fas 230V 10A-C jfbr alu/svart , vägs IP23 1-fas 230V 10A-C jfbr Pri vit , vägs IP23 1-fas 230V 10A-C jfbr Pri alu/svart , vägs IP23 1-fas 230V 16A-C jfbr vit , vägs IP23 1-fas 230V 16A-C jfbr alu/svart , vägs IP23 1-fas 230V 16A-C jfbr Pri vit , vägs IP23 1-fas 230V 16A-C jfbr Pri alu/svart , CEE IP23 1-fas 230V 16A-C Pri vit , CEE IP23 1-fas 230V 16A-C Pri alu/svart , CEE IP23 1-fas 230V 16A-C vit , CEE IP23 1-fas 230V 16A-C alu/svart , CEE IP23 1-fas 230V 16A-C jfbr vit , CEE IP23 1-fas 230V 16A-C jfbr alu/svart , CEE IP23 3-fas 400V 16A-C vit , CEE IP23 3-fas 400V 16A-C alu/svart , CEE IP23 3-fas 400V 16A-C jfbr 6kA vit , CEE IP23 3-fas 400V 16A-C jfbr 6kA alu/svart ,98 Uttag IP23 2-vägs CEE-uttag IP23 1-fas & 3-fas DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

14 Kabeluttag IP23 1-fas & 3-fas Kabeluttag IP23 1-fas 230V 10A-C vit , Kabeluttag IP23 1-fas 230V 10A-C alu/svart , Kabeluttag IP23 1-fas 230V 10A-C Pri vit , Kabeluttag IP23 1-fas 230V 10A-C Pri alu/svart , Kabeluttag IP23 1-fas 230V 10A-C jfbr vit , Kabeluttag IP23 1-fas 230V 10A-C jfbr alu/svart , Kabeluttag IP23 1-fas 230V 16A-C vit , Kabeluttag IP23 1-fas 230V 16A-C alu/svart , Kabeluttag IP23 1-fas 230V 16A-C Pri vit , Kabeluttag IP23 1-fas 230V 16A-C Pri alu/svart , Kabeluttag IP23 1-fas 230V 16A-C jfbr vit , Kabeluttag IP23 1-fas 230V 16A-C jfbr alu/svart , Kabeluttag IP23 1-fas 230V 10A-C jfbr Pri vit , Kabeluttag IP23 1-fas 230V 10A-C jfbr Pri alu/svart , Kabeluttag IP23 1-fas 230V 16A-C jfbr Pri vit , Kabeluttag IP23 1-fas 230V 16A-C jfbr Pri alu/svart , Kabeluttag IP23 1-fas 230V 10A-C 2- polig vit , Kabeluttag IP23 1-fas 230V 10A-C 2- polig alu/svart , Kabeluttag IP23 1-fas 230V 20A-C vit , Kabeluttag IP23 1-fas 230V 20A-C alu/svart , Kabeluttag IP23 1-fas 230V 20A-C jfbr vit , Kabeluttag IP23 1-fas 230V 20A-C jfbr alu/svart , Kabeluttag IP23 3-fas 400V 10A-C vit , Kabeluttag IP23 3-fas 400V 10A-C alu/svart , Kabeluttag IP23 3-fas 400V 10A-C jfbr 6kA vit , Kabeluttag IP23 3-fas 400V 10A-C jfbr 6kA alu/svart , Kabeluttag IP23 3-fas 400V 16A-C vit , Kabeluttag IP23 3-fas 400V 16A-C alu/svart , Kabeluttag IP23 3-fas 400V 16A-C jfbr 6kA vit , Kabeluttag IP23 3-fas 400V 16A-C jfbr 6kA alu/svart ,88 14

15 DWP Combi Mediakanal Combi vit , Mediakanal Combi alu ,82 Levereras inkl 1 st lock, 3 st fästen, 1 st kabelränna och 1 st lockskarv. Kompletteras med ändstycken vänster och höger. Mediakanalen har 10 st utstansade hål (70x22 mm) per meter för nerföring av kablage till data/teleuttagen. Se sid 16. Kanalen finns som standard i vitlackerad och natureloxerad aluminium T-stycke mellanvägg Combi vit , T-stycke mellanvägg Combi alu ,20 Levereras inkl 2 st fästen, kabelränna, 1 st lockskarv och passbit Innerhörn Combi vit , Innerhörn Combi alu , Ytterhörn Combi vit , Ytterhörn Combi alu ,20 Levereras inkl 1 st lockskarv, 2 st fästen Ändstycke vä Combi vit , Ändstycke vä Combi svart , Ändstycke hö Combi vit , Ändstycke hö Combi svart ,06 Beställes för varje slutände. För datauttag se sid 16 Mediakanal med uppfällbart lock för förläggning av svagströmskablar. Kanalen snäpps på konsoler, som fästes på installationsskenan. Uttag monteras på installationsskenan. Mediakanal Combi T-stycke mellanvägg Hörn Ändstycke DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

16 Uttag data med kontaktbricka för 3xRJ med kontaktbricka för 3xRJ45 Anslutningskåpa vinklad Anslutningskåpa rak Datakåpa izi 45 m blindlock för RJ45 vit , Datakåpa izi 45 m blindlock för RJ45 alu , Bricka 3xRJ45 Keystone vit Bricka 3xRJ45 Keystone svart Bricka 3xRJ45 Systimax vit Bricka 3xRJ45 Systimax svart Bricka 3xRJ45 Lexcom vit Bricka 3xRJ45 Lexcom svart Bricka 2xRJ45 Keystone vit Bricka 2xRJ45 Keystone svart Bricka 2xSystimax vit Bricka 2xSystimax svart Bricka 2xLexcom vit Bricka 2xLexcom svart Blindplattor vit Blindplattor svart Datauttag levereras som standard med blindplatta. Enkla brickor offereras på begäran. E-nr Benämning Färg L B D vikt Anlutningskåpa vinklad vit , Anlutningskåpa vinklad svart ,1 Kompletteras med kontaktbrickor Kontaktbricka ohålad Kontaktbricka 1x8-p kat 6 AMP skärmad Kontaktbricka 2x8-p kat 6 AMP skärmad Kontaktbricka 1x8-p kat 6 Keystone Kontaktbricka 2x8-p kat 6 Keystone Kontaktbricka 1x Systimax Kontaktbricka 2x Systimax Kontaktbricka Lexcom enkel Kontaktbricka Lexcom dubbel För övriga kontaktbrickor se Söknyckel på vår hemsida Anslutningskåpa 45x45 vit , Anslutningskåpa 45x45 svart ,03 Kompletteras med modulinsatser Antennuttag serie 14dB Combi vit , Antennuttag serie 14dB Combi svart , Antennuttag slut 10 db Combi vit , Antennuttag slut 10 db Combi svart ,06 Leverereas inkl kontaktdon. Andra typer offereras på begäran. Tillbehör Lock vit , Lock alu , Fäste alu , Lockskarv vit , Lockskarv alu , Kabelränna ,42 16

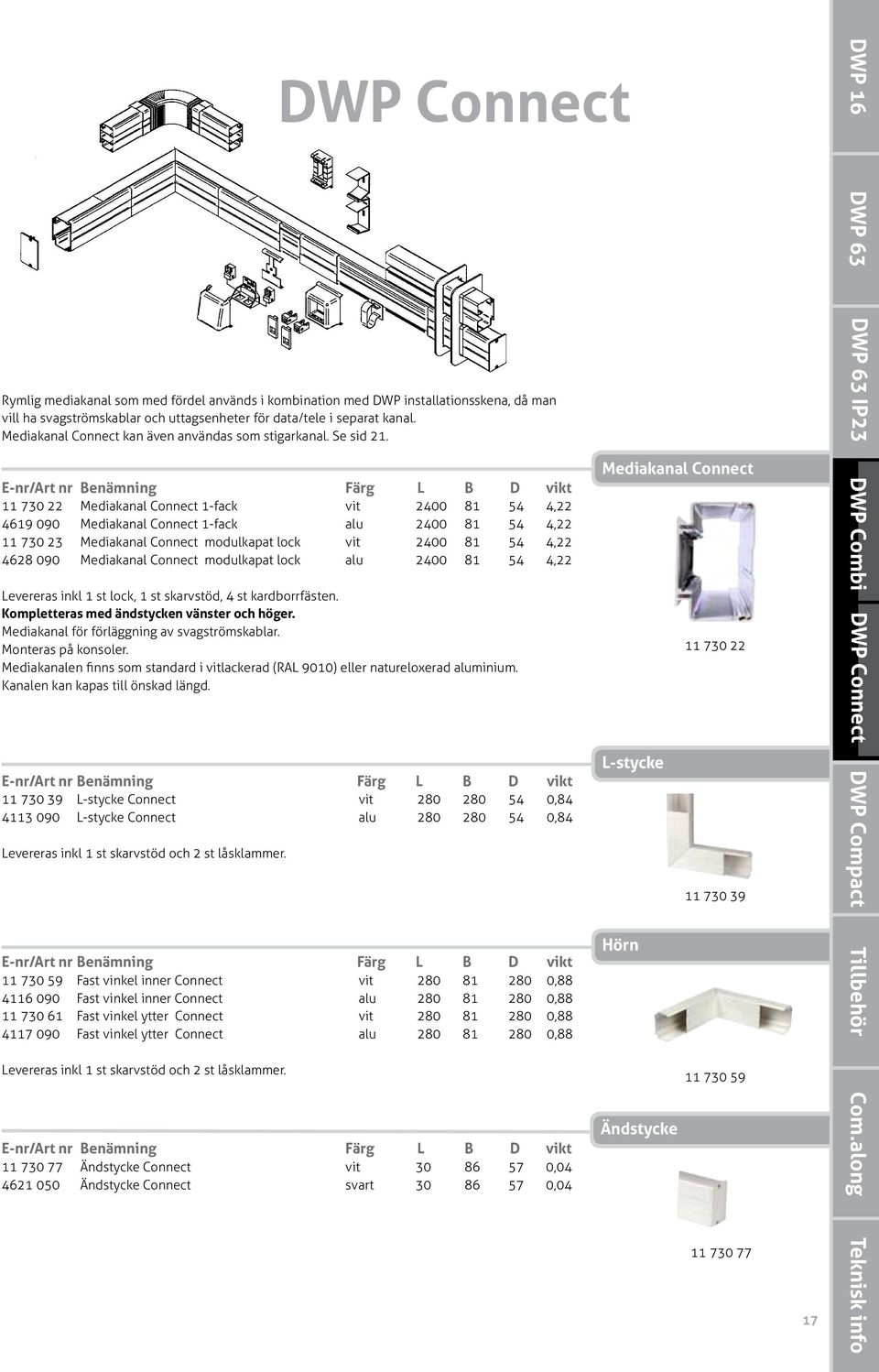

17 DWP Connect Rymlig mediakanal som med fördel används i kombination med DWP installationsskena, då man vill ha svagströmskablar och uttagsenheter för data/tele i separat kanal. Mediakanal Connect kan även användas som stigarkanal. Se sid Mediakanal Connect 1-fack vit , Mediakanal Connect 1-fack alu , Mediakanal Connect modulkapat lock vit , Mediakanal Connect modulkapat lock alu ,22 Levereras inkl 1 st lock, 1 st skarvstöd, 4 st kardborrfästen. Kompletteras med ändstycken vänster och höger. Mediakanal för förläggning av svagströmskablar. Monteras på konsoler. Mediakanalen finns som standard i vitlackerad (RAL 9010) eller natureloxerad aluminium. Kanalen kan kapas till önskad längd L-stycke Connect vit , L-stycke Connect alu ,84 Levereras inkl 1 st skarvstöd och 2 st låsklammer Fast vinkel inner Connect vit , Fast vinkel inner Connect alu , Fast vinkel ytter Connect vit , Fast vinkel ytter Connect alu ,88 Levereras inkl 1 st skarvstöd och 2 st låsklammer Ändstycke Connect vit , Ändstycke Connect svart ,04 Mediakanal Connect L-stycke Hörn Ändstycke DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

18 Anslutningskåpa vinklad Anslutningskåpa vinklad vit , Anslutningskåpa vinklad svart ,03 Kompletteras med monteringsbrickor Kontaktbricka ohålad Kontaktbricka 1x8-p kat 6 AMP skärmad Kontaktbricka 2x8-p kat 6 AMP skärmad Kontaktbricka 1x8-p kat 6 Keystone Kontaktbricka 2x8-p kat 6 Keystone Kontaktbricka 1x Systimax Kontaktbricka 2x Systimax Kontaktbricka Lexcom enkel Kontaktbricka Lexcom dubbel För övriga kontaktbrickor se Söknyckel på vår hemsida Anslutningskåpa rak Anslutningskåpa 45x45 vit , Anslutningskåpa 45x45 svart ,03 Kompletteras med modulinsatser Antennuttag serie 14dB Connect vit , Antennuttag serie 14dB Connect svart , Antennuttag slut 10dB Connect vit , Antennuttag slut 10dB Connect svart ,06 Levereras inkl. kontaktdon. Andra typer offereras på begäran. Flexibel vinkel Flexibel vinkel 160 Connect vit , Flexibel vinkel 160 Connect grå/alu , Flexibel vinkel 260 Connect vit , Flexibel vinkel 260 Connect grå/alu , Flexibel vinkel 400 Connect vit , Flexibel vinkel 400 Connect grå/alu ,30 Levereras inkl 1 st skarvstöd och 2 st låsklammer. 18

19 DWP Compact DWP Compact lämpar sig för miljöer där platsen är begränsad t ex direkt under överskåp/hyllplan eftersom mediakanalen öppnas framåt. DWP Compact levereras förmonterad med installationsskena DWP 16 eller 63. Finns i vitlackerad (RAL 9010) och natureloxerad aluminium. Total längd max 6,0 m. För uttagsenheter starkström se standardsortiment för vald DWP installationsskena. För uttagsenheter data/tele se DWP Combi. Levereras komplett monterad inkl installationsskena, inkoppling, front och gavlar. 19 DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

20 Väggenomföringar Tillbehör Ljudtätning Installationsskena , Ljudtätning Connect , Ljudtätning Combi , Väggkrage Installationsskena vit , Väggkrage Installationsskena med Connect vit , Väggkrage flexibel vinkel vit , Väggkrage 2 st flexibla vinklar vit , Väggkrage Installationsskena med Combi vit , Luftljudsisolering db. Konsoler för DWP Installationsskena Combi och Connect Konsol 19 mm plast vit utan galler vit , Konsol 19 mm plast grå utan galler grå , Låsklammer för konsol 19 mm ,5 13,7 0, Distansplatta (2mm) för konsol 19mm ,0 0,01 Konsol 19 mm användes vid vägg- och takmontage. Konsolavstånd cc 1200 mm eller minst 2 st per skena/kanal. Vid väggmontage monteras konsol med klacken nedåt. Vid dubbelmontage med klackarna mot varandra. Byggbara distansplattor finns som mellanlägg. Skena/kanal snäppes fast i konsol. Vid ändar samt vid vertikalmontage användes låsklammer för fixering av både skena och kanal. Låsklammer trycks via konsolen in i skenans/kanalens U-spår. Skena/kanal lossas med mejsel Väggkonsol enkel 35 mm. alu utan galler vit , Distansplatta (2mm) för väggkonsol 35mm , Distansplatta (3mm) för väggkonsol 35mm ,02 Konsol 35 mm användes vid väggmontage. Konsolavstånd cc 1200 mm eller minst 2 st per skena/kanal. Vid dubbelmontage användes väggkonsol dubbel. Byggbara distansplattor finns som mellanlägg. Skena/kanal snäppes fast i konsol. Byggmått se för DWP Installationsskena med Connect Väggkonsol 46, 71 och 96 mm kan även användas då installationsskena utan mediakanal installeras Väggkonsol 46 mm 1-galler F-form alu , Väggkonsol 71 mm 2-galler U/F-form alu , Väggkonsol 96 mm 3-galler U/F-form alu , Nedbyggnadskonsol 1-3 galler al , Distansplatta för nedbyggnadskonsol 2 mm vit , Distansplatta för nedbyggnadskonsol 3 mm vit , Ställbar konsol mm Connect alu , Ställbar konsol mm Connect alu ,77 Väggkonsol med ventilationsgaller U/F-form är avsedd som övre konsol vid utbyggnad från vägg. Konsolens utbyggnadsmått 46, 71 eller 96 mm. Konsolavståndet cc 1200 mm eller minst 2 st per skena/kanal. Vid dubbelmontage användes nedbyggnadskonsol som nedre konsol. Till konsolerna finns byggbara distansplattor 2 mm och 3 mm. Vägg- och nedbyggnadskonsol är självlåsande, dvs låsklammer behövs ej. Ställbar väggkonsol är endast för horisontellt montage. 20

21 för DWP Installationsskena med Combi Väggkonsol 54 mm 2-galler U/F-form Combi , Väggkonsol 94 mm 4-galler U/F-form Combi , Ställbar konsol mm Combi m konsol 19mm vit , Ställbar konsol mm Combi m konsol 19mm grå , Ställbar konsol mm Combi m konsol 19mm vit , Ställbar konsol mm Combi m konsol 19mm grå ,73 Väggkonsol med ventilationsgaller U/F-form användes vid utbyggnad från vägg när installationsskenan monteras med data/telekanalen Combi. Konsolens utbyggnadsmått är 54 alt 94 mm. Konsolavståndet cc 1200 mm eller minst 2 st per skena/kanal. Till konsolerna finns byggbara distansplattor 2 mm och 3 mm. Väggkonsolerna är självlåsande, dvs låsklammer behövs ej. Ställbar väggkonsol är endast för horisontellt montage. ventilationsgaller med tillbehör Ventilationsgaller F-form vit , Ventilationsgaller F-form alu , Ventilationsgaller U-form vit , Ventilationsgaller U-form alu , Stödkonsol för 1 galler F-form ,04 för install skena/connect Stödkonsol för 2 galler U/F-form ,06 för installationsskena/connect Stödkonsol för 3-galler U/F-form ,07 för installationsskena/connect Stödkonsol för 2-galler U/F-form Combi , Stödkonsol för 4-galler U/F-form Combi , Gallerstöd för ställbar konsol 2 x 165 mm ,07 (monteras på ställbar konsol) U och F-galler kan kombineras på valfritt sätt. 1 st F-galler kan ersätta 2 st U-galler. Konsolens utbyggnadsmått är mm alternativt mm vid montage av installationsskena med eller utan mediakanal Combi. Utbyggnadsmått alternativt mm vid montage av installationsskena med mediakanal Connect. Skena och data/telekanal snäppes fast i konsol. Kan förses med ventilationsgaller typ U/F-form. Gallerstöd beställes separat, ingår ej i konsol. Byggmått se matarkanaler med lock Matarkanal 3-fack vit ,2 Konsoler Ventilationsgaller Matarkanal DWP 16 DWP 63 DWP 63 IP23 DWP Combi DWP Connect DWP Compact Tillbehör Com.along Teknisk info

22 Konsoler för takupphängning Skarvstödskonsol M10 120mm vit , Skarvstödskonsol M10 120mm alu , Takkonsol M10 60mm vit , Takkonsol M10 60mm alu ,19 Skarvstödskonsolen används med skruv, pendel eller wire och ska centreras över varje skenskarv. Takkonsolen används vid stråkens ändar och där en extra fästpunkt behövs. Max cc-mått mellan konsolerna är 1200 mm. Konsolerna snäpps på DWP-skenorna och låses fast med hjälp av låsskruvarna. Max punktbelastning mellan två fästpunkter är 15 kg. Konsol och har pressmutter M10 för gängad stång och används vid pendelmontage och vid montage tillsammans med mediakorg Upphängningsbygel vit ,02 Gällande för 15 kg belastning / st Takmontage med DWP installationsskena intergrerat i undertak. 22

23 DWP 16 DWP Com.along DWP 63 Com.along är en serie nedföringsstavar, stubbar och paneler som kan placeras var som helst för att ge varje arbetsplats tillgång till precis de uttag som behövs. Com.along levereras i valfri längd och bestyckas helt enligt dina önskemål. Välj mellan natureloxerad eller vitlackerad (RAL 9010) aluminium. Uttag och frontlist finns som standard i svart, grå eller vit. Eller välj den färg som passar din inredning. DWP 63 IP23 profil/front/uttag B D L Uttagsstav enkel Uttagsstav enkel Uttagsstav enkel Uttagsstav enkel vit/vit/vit alu/svart/svart vit/grå/grå alu/grå/grå mm 94 mm 50 mm Fristående eller för fast montage mot tak. Uttag på en sida. Levereras med fast anslutning eller med flexslang. Offereras i andra längder, mm, och andra färgkombinationer. DWP Combi 50 mm Benämning 50 mm Uttagsstav ETT Art nr 110 mm 84 mm 110 mm Uttagsstav TVÅ B D L Uttagsstav dubbel Uttagsstav dubbel Uttagsstav dubbel Uttagsstav dubbel vit/vit/vit alu/svart/svart vit/grå/grå alu/grå/grå mm 94 mm 48 mm 94 mm profil/front/uttag 48 mm 48 mm 48 mm 48 mm 48 mm 48 mm 48 mm 48 mm 50 mm 50 mm Benämning Fristående med golvfot eller för fast montage mot tak. Uttag på två sidor. Levereras för fast anslutning eller med färdigmonterad anslutningsledning i eller utan flexslang. Offereras i andra längder, mm, och andra färgkombinationer. 110 mm DWP Connect DWP Compact Art nr 111 mm Uttagsstav VÄGG D L Uttagsstav vägg Uttagsstav vägg Uttagsstav vägg Uttagsstav vägg vit/vit/vit alu/svart/svart vit/grå/grå alu/grå/grå mm 110 mm 84 mm mm 111 mm 111 mm 50 mm L 84 mm 48 mm D 84 mm 111 mm 23 Teknisk info Bordspanel vit/vit/vit Bordspanel alu/svart/svart Bordspanel vit/grå/grå Bordspanel svart/grå/grå För montage på eller under bord. Uttag på en sida. Längder och andra färgkombinationer offereras på begäran. B 50 mm profil/front/uttag 48 mm Bordspanel Benämning 111 mm 111 mm 48 mm Placeras på golv. Uttag på 2 resp 4 sidor. Längder och andra färgkombinationer offereras på begäran. Art nr 84 mm 48 mm mm 111 mm 48 mm vit/vit/vit alu/svart/svart vit/grå/grå alu/grå/grå vit/vit/vit alu/svart/svart vit/grå/grå alu/grå/grå 110 mm 110 mm 50 mm Uttagsstubbe dubbel Uttagsstubbe dubbel Uttagsstubbe dubbel Uttagsstubbe dubbel Uttagsstubbe 4-sidig Uttagsstubbe 4-sidig Uttagsstubbe 4-sidig Uttagsstubbe 4-sidig 111 mm Uttagsstubbe 48 mm L 48 mm D 84 mm 94 mm B 48 mm profil/front/uttag 111 mm 84 mm Com.along Benämning 111 mm Tillbehör Art nr 94 mm 50 mm 50 mm För fast montage på vägg, bord eller liknande. Kan monteras horisontellt, vertikalt eller i vinkel. Offereras i andra längder, mm, och andra färgkombinationer. 111 mm 50 mm B 94 mm profil/front/uttag 48 mm Benämning 50 mm Art nr

24 48:an Art nr Benämning profil/front/uttag B D L Uttagspanel 48 vit/vit/vit Uttagspanel 48 alu/alu/svart Uttagspanel 48 alu/alu/grå Uttagspanel som monteras under skrivbord, över arbetsbänk eller som nedföringsstav. Uttag på en sida. Rund Art nr Benämning profil/front/uttag B D L Rund 75 vit/vit/vit Rund 75 alu/alu/svart Rund 75 alu/alu/grå Fristående med möjlighet till ett antal olika fötter. Uttag på en sida. Andra längder och färgkombinationer offereras på begäran. Tillbehör Tung fot för fristående stav Art nr Benämning för profil H Diam Vikt Tung fot enkel/dubbel/rund 20 Ø300 10, Tung fot enkel/dubbel/rund 20 Ø300 10, Tung fot enkel/dubbel/rund x300 10, Tung fot enkel/dubbel/rund x300 10,5 Halvrund för montage mot vägg. Ställbar fot för stav med takfäste Art nr Benämning för profil H Diam Vikt Ställbar fot m kåpa enkelstav 85 Ø160 0, mm vit Ställbar fot m kåpa enkelstav 85 Ø160 0, mm svart Ställbar fot m kåpa dubbelstav 85 Ø160 0, mm vit Ställbar fot m kåpa dubbelstav 85 Ø160 0, mm svart
