1 Easy Key Kontroll och styrning via GSM-nätet Manual Rev

2 Allmänt...4 Enheten...5 Anslutningar... 6 Programmering av inställningar...7 Kommandon för telefonstyrning...8 RxPULS yyy - Pulslängd på relä vid uppringning Rx+ tttttttt - Lägg till telefonnummer Rx- ttttttt - Ta bort telefonnummer Rx* - Ta bort alla telefonnummer för relä x RxTGL ON/OFF - Växlingsfunktion på Relä på/av (Från V02.06)... 9 RxINV PÅ/AV - Välj inverteringsfunktion för utgång... 9 RxALT PÅ/AV - Välj alterneringsfunktion för utgång Tidsstyrd blockering av telefonuppringning...11 TxBLOCKERA hh mm [v] - Blockera telefonstyrning av relä x TxAKTIVERA hh mm [v] - Tillåt telefonstyrning av relä x TxALLTID - Tillåt alltid telefonstyrning av relä x Tidsstyrd aktivering av relä...12 RxTILL hh mm [v] - Tidpunkt för att aktivera relä x RxFRÅN hh mm [v] - Tidpunkt för att deaktivera relä x RxAUTO AV/PÅ - Slå på/av tidsstyrning för relä x RxNOLLSTÄLL - Ta bort alla tidsstyrningar för relä x Kommandon för ingångar och utgångar...14 INxTYP - Val av ingångstyp, NO eller NC INxTID - Val av tillslagsfördröjning för ingångar INxBTID - Val av blockeringstid för ingångar INxTEXT - Programmera larmmeddelande för ingång INxTEL - Programmera telefonnummer för ingång INxDIRUTy - Koppla en ingång till en utgång INxALARMBLOCK - Koppla en ingång som larmblockering INxALARMOUTy - Aktivera en utgång vid larm INx - Stänga av eller slå på larmfunktion för en ingång Utx - Styrning av utgångar via SMS kommando Kommandon för kontantkort/abonnemang...19 SMSLOAD,SMSTIME - Kontantkortskontroll SMSDAYLIMIT - Begränsning av antalet sms per dygn System kommandon...20 ADMINTEL -Telefonnummer till administratör MASTER - Säkerhetsfunktion TESTLARM - Tid mellan provlarm TESTTEXT - Meddelande för provlarm EJSVAR - Blockera svar från enheten DEFAULT - Definiera återställningskommandon CHECKxxx - Läsa parametrar CHECKRELx y z - Läs uppringningslogg för relä DATESET - Ställ datum och tid

3 DATEAUTO ON/OFF - Kopplar i/ur automatisk klockställning OWNTEL - Skriv eget telefonnummer till SIM kortet Hantering av SIM kort, PIN-kod...25 Snabbguide...26 Felsökning

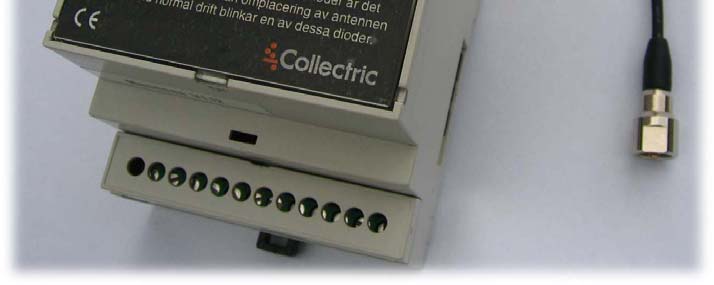

4 Allmänt Easy Key är en enhet som främst används för styrning via telefonuppringning. Enheten innehåller en GSM-modul och för att kunna driftsätta den måste den även ha ett SIM-kort. Det kan vara ett vanligt abonnemang eller ett refillkort, det viktiga är att nummerpresentation finns och är aktiverat för abonnemanget/refillkortet. Dessutom måste det gå att skicka och ta emot SMS. OBSERVERA att eget telefonnummer måste var inlagt på därför avsedd plats på SIMkortet för att enheten ska fungera korrekt. Om telefonnumret inte finns programmerat så blinkar alla lysdioder på ett tydligt vis. Man kan lägga till det egna telefonnumret på SIM-kortet med vissa mobiltelefoner eller en SIM-kort läsare. Det enklaste sättet är dock att skicka SMS kommandot OWNTEL för att skriva ner det egna telefonnumret på SIM-kortet. Om man programmerar enheten via PC-programmet sker detta automatiskt. Att skicka och ta emot SMS brukar fungera på de flesta abonnemang, nummerpresentation brukar vara en kostnadsfri tjänst som ibland måste aktiveras. I vissa fall kan man själv aktivera denna tjänst via internet på operatörens hemsida. Kontakta er teleoperatör. Det går att styra enheten med uppringning från vilken mobiltelefon eller vanlig telefon som helst så länge nummerpresentation är aktiverat och den uppringande telefonen inte har skyddat nummer, dessutom måste det uppringande numret vara programmerat i enheten. Enheten kan programmeras med maximalt 250 olika styrande telefonnummer, varje nummer kan styra Relä 1 och/eller Relä 2. Alla styrande uppringningar loggas i enheten för att senare kunna hämtas via SMS. Observera att det är telefonboken på enhetens SIM-kort som avgör hur många uppringningar som kan loggas (sparas). Ett SIM-kort brukar normalt innehålla mellan platser i telefonboken, beroende på operatör och fabrikat. Vid frågor om detta kan ni tala med er teleoperatör. Normalt skall en uppringning resultera i att reläet/reläna aktiveras efter ca 5 sekunder. Resultatet vid uppringning kan variera beroende på abonnemang, i vissa fall får man upptaget ton när enheten aktiveras, i andra fall kan man få en typ av hänvisningston, detta är dock normalt. Programmering av inställningarna i Easy Key görs via SMS, alla inställningar kan alltså ändras från din vanliga mobiltelefon. Det finns även ett PC-program som tillbehör för att underlätta vid programmering. Easy Key har funktioner för att styra relän eller blockera uppringing vid vissa inställda tider. För att dessa tidsfunktioner skall fungera korrekt är det viktigt att den interna klockan går rätt i enheten. Klockan ställs automatiskt, se programmeringsdelen för mer information om detta. Enheten har 6 stycken programmerbara ingångar. Varje ingång kan skicka valfri SMS-text till max 3st valfria telefonnummer. Ingångarna kan programmeras att larma efter en viss fördröjningstid. Varje ingång kan också programmeras som normalt öppen eller normalt sluten kontakt. Enheten har 2 styrbara relän som kan programmeras individuellt, dels vilket telefonnummer som skall kunna styra reläet/reläna och den tid som reläet skall aktiveras. Den programmerbara puls tiden på relä 1 och 2 är mellan 1 och 9999 sekunder, vilket motsvarar ca 2,7 h

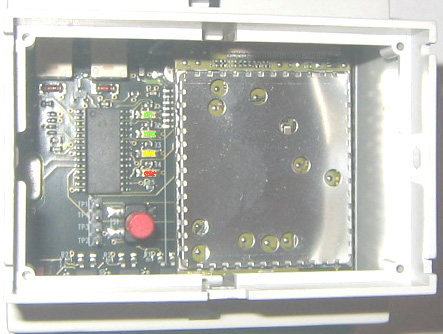

5 Enheten Det finns 4 stycken lysdioder som indikerar enhetens status. Genom att lyfta på det främre locket så ser man dioderna och tryck knappen. De två gröna lysdioderna blinkar vid inkommande SMS, samt lyser med fast sken för att indikera om Relä 1 eller 2 är aktiverade. Lysdiod 1 blinkar ca var 4:e sekund för att visa att enheten är i drift. Den gula lysdioden blinkar för att indikera att SMS-meddelande skickas från enheten. Den röda lysdioden blinkar vid uppstart och slocknar när enheten har fått kontakt med nätet. Om ett meddelande misslyckas att skickas från enheten indikeras detta genom att röd lysdiod blinkar i hastig takt 5 gånger. Den röda lysdioden blinkar ca var 4:e sekund om enheten inte lyckats ställa den interna klockan. En tryckknapp är monterad på kortet, om knappen hålls intryckt i 2 sekunder visas fältstyrkan med lysdioderna under 5 sekunder. Full fältstyrka motsvarar 4 tända dioder. Knappen kan även användas för att återställa enhetens inställningar, detta uppnås genom att hålla knappen intryckt i minst 5 sekunder vid spänningstillslag, vid lyckat resultat blinkar alla lysdioder. SIM kortet monteras i SIM-kortshållaren, lösgör hållaren genom att trycka in den gula utkastaren. OBS! Gör alltid enheten strömlös innan uttag/insättning av SIM-kort. Lysdiod 1, Grön Lysdiod 2, Grön Lysdiod 3, Gul Lysdiod 4, Röd Tryckknapp SIM-kort utkastare SIM-kort hållare - 5 -

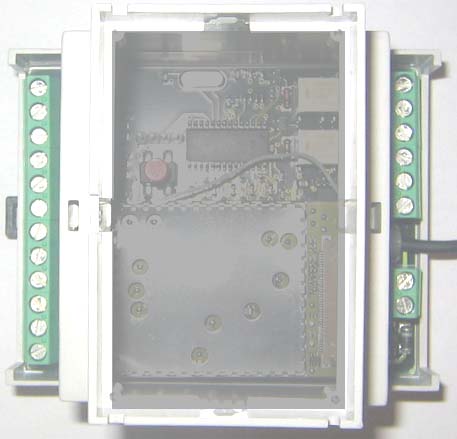

6 Anslutningar Det finns 6 stycken ingångar, för att aktivera en ingång måste en slutning ske mellan de två plintar som representerar ingången. Slutningen skall vara potentialfri (spänningsfri) t.ex. genom att sluta ingången med en reläkontakt, strömbrytare eller liknande. De två reläutgångarna ansluts enligt bilden där COM betyder gemensam, NO normalt öppen och NC normalt sluten. Max belastning för bägge relän är 30 V AC/DC, 2 A. Enheten kan spänningsförsörjas med en likspänningskälla som ger mellan 10 och 30 Volt DC, och leverera minst 0,5 A. Anslutning till relä (spänningslöst tillstånd): Ingångar Utgångar Ingång 1 Ingång 1 Ingång 2 Ingång 2 Ingång 3 Ingång 3 Ingång 4 Ingång 4 Ingång 5 Ingång 5 Ingång 6 Ingång 6 Relä 1 COM Relä 1 NC Relä 1 NO Relä 2 COM Relä 2 NC Relä 2 NO Antenn - ( 0 Volt) + (10 30 Volt DC) Matningsspänning - 6 -

7 Programmering av inställningar Programmering av inställningar sker genom att man skickar SMS-meddelanden som innehåller kommandon till enheten. Kommandon kan innehålla både små och stora bokstäver, ett SMS-meddelande kan innehålla ett eller flera kommandon. Ett enskilt kommando kan ej delas upp utan måste skickas i ett SMS. Samtliga kommandon måste åtskiljas med mellanslag, ett SMS kan innehålla max 160 tecken inklusive ev. mellanslag. Enheten kvitterar alla mottagna kommandon genom att skicka ett svarsmeddelande till det telefonnummer som meddelandet kom ifrån. Svarsmeddelandet kan innehålla något av nedanstående alternativ. Command executed: DATEAUTO ON R1+070xxxxxx Om alla kommandon i ett meddelande har utförts svarar enheten med ett sms-meddelande med följande utseende: Command executed: <Kopia av mottaget meddelande> Exempelvis: Command executed: DATEAUTO ON R1+070xxxxxx Om något kommando är felaktigt svarar enheten med följande meddelande: Command failed: <Kopia av mottaget meddelande fram till felet># Exempelvis: Command failed: DATEAUTO ON R5# Små och stora bokstäver kan blandas helt godtyckligt, exempelvis är kommandot: DATEAUTO ON Samma som: Dateauto on Ord som används som kommandon bör ej användas i de fria texter som kan programmeras, detta för att undvika konflikter. Om mer än 5 felaktiga kommandon i följd tas emot från samma telefonnummer så slutar enheten att skicka svarsmeddelanden. Detta är för att avbryta en möjlig evighetsslinga om meddelandet av någon anledning kommer från en automatisk källa. Blockeringen upphävs så snart ett riktigt kommando tas emot, oavsett telefonnummer. Svarsmeddelandet från enheten skickas normalt till det telefonnummer som sände kommandot, detta kan omdirigeras till ett annat telefonnummer genom att lägga det önskade telefonnummret först i kommandot. Exempelvis kommer kommandot: In1Typ no Resultera i att svarsmeddelandet skickas till telefonnummer

8 Kommandon för telefonstyrning RxPULS yyy - Pulslängd på relä vid uppringning. Anger den tid i sekunder (1-9999) som relä x (1 eller 2) ska aktiveras när enheten detekterar en uppringning från ett godkänt telefonnummer. Urkoppling av pulsfunktionen sker med RxPULS 0. R1PULS 5 R1PULS 15 R1PULS Ställer pulstiden för relä 1 till 5 sekunder vid uppringing - Ställer pulstiden för relä 1 till 15 sekunder vid uppringing - Ställer pulstiden för relä 1 till 2 minuter vid uppringing Rx+ tttttttt - Lägg till telefonnummer. Adderar ett telefonnummer som får aktivera puls på relä x, där x kan vara 1 eller 2. R Lägger till telefonnummer för aktivering av Relä 1 R Lägger till telefonnummer för aktivering av Relä 2 Rx- ttttttt - Ta bort telefonnummer. Tar bort ett telefonnummer från relä x, där x kan vara 1 eller 2. R Tar bort telefonnummer för aktivering av Relä 1 R Tar bort telefonnummer för aktivering av Relä 2 Rx* - Ta bort alla telefonnummer för relä x. Tar bort alla telefonnummer som får aktivera puls på relä x, där x kan vara 1 eller 2. R1* - Tar bort alla telefonnummer som får aktivera Relä 1 R2* - Tar bort alla telefonnummer som får aktivera Relä 2-8 -

9 RxTGL ON/OFF - Växlingsfunktion på Relä på/av (Från V02.06) Kommandot bestämmer hur utgången skall fungera vid inkommande samtal från ett godkänt nummer. Om RxTGL är ställd till av (off) så genereras en puls med den längd som angetts med kommandot RxPULS. Om RxTGL är aktiverad (ON) så kommer utgången att växla läge vid varje inkommande samtal. Om blockering av telefonstyrning används i kombination med detta kommando kan reläet alltid inaktiveras, aktivering kan inte ske de tider som blockering gäller. Kommandot finns i enheter med programvara från och med V2.06. RxINV PÅ/AV - Välj inverteringsfunktion för utgång. Kommandot väljer om inverteringsfunktion på pulser som genereras med telefonuppringning ska användas för utgång x. (Funktionen kan inte kombineras med alterneringsfunktionen RxALT) Normalläge (RxINV AV). En telefonuppringning orsakar alltid att relät aktiveras under programmerad pulstid. Eller -funktion mellan tidursfunktionen och pulsfunktionen. Tidur Telepuls Relä Inverterande (RxINV PÅ). En telefonuppringning orsakar att relät ställs i motsatt läge jämfört med vad tidursfunktionen anger vid pulsens start. Ex. om tidursfunktionen anger att relät ska vara aktivt sätts relät inaktivt under programmerad pulstid. Pulsfunktionen har högre prioritet än tidursfunktionen vid inverterande funktion. Om tidursstyrningen för utgången är urkopplad genereras alltid en aktiv puls. Tidur Telepuls Relä - 9 -

10 RxALT PÅ/AV - Välj alterneringsfunktion för utgång. Kommandot väljer om alterneringsfunktion ska användas på pulser som genereras genom telefonuppringning ska användas för utgång x. Funktionen kan inte kombineras med inverteringsfunktionen och innebär att man genom att använda alternativa uppringningssätt kan styra utgångarna tillfälligt från eller till. Metoden innebär att en utgång går till om man ringer ett röstsamtal och från om man ringer ett datasamtal. (I inget av fallen besvarar enheten samtalet.) Styrningen gäller till nästa ändring av utgången som är programmerad i tiduret för utgången eller högst den tid som angetts med RxPULS för utgången. Metoden ställer krav på att gsm-abonnemangen tillåter datauppkoppling. Normalläge (RxALT AV). En telefonuppringning orsakar alltid att relät aktiveras under programmerad pulstid. Eller -funktion mellan tidursfunktionen och pulsfunktionen. Tidur Telepuls Relä Alternerande (RxALT PÅ). En röstsamtal orsakar att relät ställs i aktivt läge och ett datasamtal orsakar att relät ställs i inaktivt läge. Pulsfunktionen gäller till nästa ändring från tiduret. Om tidursstyrningen för utgången är urkopplad genereras alltid en aktiv puls. En styrning som ställer utgången till det läge som tiduret redan har satt kommer inte att påverka utgången. Tidur Telepuls tal Telepuls data Relä

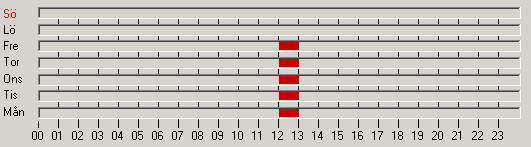

11 Tidsstyrd blockering av telefonuppringning TxBLOCKERA hh mm [v] - Blockera telefonstyrning av relä x. Anger en tidpunkt då blockering av telefonstyrning av relä x ska börja, där hh är timme, mm minut och v är veckodagsangivelser. Om v inte anges kommer tidpunkten att gälla alla veckodagar. En eller flera veckodagar kan anges med förkortningarna M, TI, O, TO, F, L och S. Det totala antalet till- och från-tidpunkter som kan programmeras per relä är 20 stycken. När telefonstyrning är blockerad kan man inte aktivera en puls på relät genom att ringa till enheten. Blockering är gemensam för alla telefonnummer. Se nedanstående bild T1blockera T2blockera M O L - blockera telefonstyrning av relä 1 10:00 alla dagar - blockera telefonstyrning av relä 1 20:00 måndag, onsdag och lördag TxAKTIVERA hh mm [v] - Tillåt telefonstyrning av relä x. Anger en tidpunkt då telefonstyrning av relä x ska vara tillåten. Samma format som för TxBLOCKERA. Aktivering är gemensam för alla telefonnummer. T1aktivera aktivera telefonstyrning av relä 1 10:00 alla dagar OBSERVERA att Blockera och Aktivera funktionerna hör ihop, det är ingen mening att endast skicka ett blockera kommando, resultatet kommer då bli att enheten blockerar all tid. Blockering/Aktivering av telefonstyrning är gemensam för alla telefonnummer. Nedanstående bild visar hur tidsstyrningen fungerar praktiskt om den skulle innehålla följande kommando: T1blockera M TI O TO F T1aktivera M TI O TO F Telefonstyrning är blockerad mellan och måndag till fredag. Veckodagar Timmar på dygnet TxALLTID - Tillåt alltid telefonstyrning av relä x. Tar bort alla blockeringar för telefonstyrning av relä x. T1alltid - Relä 1 kan telefonstyras alla tider på dygnet

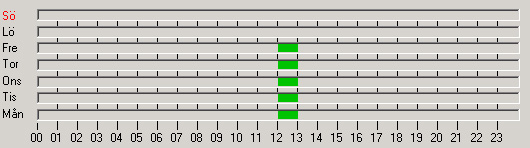

12 Tidsstyrd aktivering av relä RxTILL hh mm [v] - Tidpunkt för att aktivera relä x. Anger en tidpunkt då relä x ska aktiveras, där hh är timme, mm minut och v är veckodagsangivelser. Om v inte anges kommer tidpunkten att gälla alla veckodagar. En eller flera veckodagar kan anges med förkortningarna M, TI, O, TO, F, L och S. Det totala antalet till- och från-tidpunkter som kan programmeras per relä är 20 stycken. Detta kommando skall användas tillsammans med RxFRÅN. Se nedanstående bild och beskrivning för mer detaljerad beskrivning. R1till R1till L S R1till M TI O TO F - aktivera relä 1 10:00 alla dagar - aktivera relä 1 10:00 lördagar och söndagar - aktivera relä 1 08:00 måndag till fredag RxFRÅN hh mm [v] - Tidpunkt för att deaktivera relä x. Anger en tidpunkt då relä x ska deaktiveras. Samma format som för RxTILL. R1från Relä 1 blir inaktivt kl 10:00 alla dagar OBSERVERA att TILL och FRÅN funktionerna hör ihop, det är ingen mening att endast skicka ett TILL kommando, resultatet kommer då bli att det aktuella reläet kommer vara aktiverat för alltid. Nedanstående bild visar hur tidsstyrningen fungerar praktiskt om den skulle innehålla följande kommando: R1till M TI O TO F R1från M TI O TO F Relä 1 är aktiverat mellan och måndag till fredag. Veckodagar Timmar på dygnet

13 RxAUTO AV/PÅ - Slå på/av tidsstyrning för relä x. Kommandot stänger av eller aktiverar tidsstyrning av relä x. Om tidsstyrning är aktiv så kan inte kommandot Utx användas. Kommandot kan vara användbart vid exempelvis längre helger, såsom julafton, påsk m.m då man kanske inte vill att de automatiska tidsstyrningarna skall vara aktiva. Observera att klockan måste vara ställd i enheten för att tidsstyrning av reläer ska ske, samt att det finns tidsstyrningar programmerade (se kommando RxTILL och RxFRÅN) R1Auto På - Aktiverar de tidsstyrningar som finns för Relä 1 R2Auto Av - Stänger av de tidsstyrningar som finns för Relä 2 RxNOLLSTÄLL - Ta bort alla tidsstyrningar för relä x. Tar bort alla tidsstyrningar för relä x. R1Nollställ -Raderar alla tidsstyrningar för Relä

14 Kommandon för ingångar och utgångar INxTYP - Val av ingångstyp, NO eller NC Polariteten för ingångarna 1 6 kan väljas som normalt öppen (NO) eller normalt sluten (NC) med kommandot INxTYP. Kommentarer: Små och stora bokstäver kan användas valfritt Sätt typen för ingång 1 till normalt öppen: IN1TYP NO INxTID - Val av tillslagsfördröjning för ingångar. Tillslagsfördröjningen för ingångarna 1 6 kan programmeras med kommandot: INxTID y MIN z SEK där x är ingångsnummmer (1-6) samt y och z är tidsangivelser (0-999). Små och stora bokstäver kan användas valfritt Tiden kan anges enbart i minuter eller sekunder, eller båda. TIME kan användas i stället för TID SEC kan användas i stället för SEK IN1TID 1 MIN 30 SEK IN1TIME 30 SEC In5tid 10 min

15 INxBTID - Val av blockeringstid för ingångar. Nya larm från en ingång kan blockeras under en viss tid efter det att ett larm har genererats för ingången. Blockeringstid för ingångarna 1 6 kan programmeras med kommandot: INxBTID y MIN z SEK där x är ingångsnummmer (1-6) samt y och z är tidsangivelser (0-999). Små och stora bokstäver kan användas valfritt Tiden kan anges enbart i minuter eller sekunder, eller båda. BTIME kan användas i stället för BTID SEC kan användas i stället för SEK IN1BTID 10 MIN IN1BTIME 30 SEC In5btid 10 min INxTEXT - Programmera larmmeddelande för ingång. Varje ingång (1-6) kan programmeras med en text som sänds vid larm på ingången: INxTEXT larmtext där x är ingång (1-6). Små och stora bokstäver kan användas valfritt Om larmtexten innehåller kommandoord så måste hela larmtexten omges med citattecken,... In3text Ingång 3 är aktiverad In1text ejsvar ut1 30 sek

16 INxTEL - Programmera telefonnummer för ingång. Varje ingång (1-6) kan programmeras med upp till tre telefonnummer till vilket den programmerade larmtexten sänds vid larm på ingången eller till vilket en dtmf-uppkoppling sker: INxTEL telefonnummer1 telefonnummer2 telefonnummer3 Små och stora bokstäver kan användas valfritt. Telefonnumret får innehålla siffrorna 0-9 och + (prefix för internationellt anrop). Om bokstaven V läggs först i numret kommer uppringning för rapportering med dtmf att ske. (Exempel V eller V ). Om telefonnummer saknas för en ingång vid larm används telefonnumret för ingång 1. Om telefonnummer även saknas för ingång 1 kommer inget larm att sändas. Alla telefonnummer tas bort med INxTEL OFF. Vid dtmf-larm så hörs sju dtmf-toner i följd. En av tonerna har en högre frekvens än övriga och markerar orsaken till larmet. De sex första tonerna motsvarar ingång 1 till 6 och den sjunde motsvarar provlarm. Tonserien upprepas med jämna intervall i högst en minut. Efter en minut kopplas samtalet ned automatiskt om det inte redan har skett genom att den uppringda parten har lagt på luren. In4tel 070xxxxxxxxx In5tel +4670xxxxxxxxx 070yyyyyyy In6tel +4670xxxxxxxxx V08yyyyyyy - med dtmf-larm INxDIRUTy - Koppla en ingång till en utgång. En utgång kan programmeras att följa valfri ingång med kommandot INxDIRUTy. Kommandot har formatet: INxDIRUTy PÅ Eller INxDIRUTy AV - aktivera koppling - ta bort koppling där x är ingångsnummer (1-6) och y är utgångsnummer (1-2). Små och stora bokstäver kan användas valfritt DIROUT kan användas i stället för DIRUT ON kan användas i stället för PÅ OFF kan användas i stället för AV Endast en ingång kan vara kopplad till en viss utgång vid en given tidpunkt. Ett kommando upphäver automatiskt en tidigare gjord koppling till den aktuella utgången

17 INxALARMBLOCK - Koppla en ingång som larmblockering. En ingång kan programmeras att fungera som blockering av alla larm. INxALARMBLOCK PÅ INxALARMBLOCK AV - aktivera - ta bort där x är ingångsnummer (1-6) Små och stora bokstäver kan användas valfritt ON kan användas i stället för PÅ OFF kan användas i stället för AV Endast en ingång kan användas som larmblockering vid en viss given tidpunkt. Ett kommando upphäver automatiskt en tidigare gjord koppling. INxALARMOUTy - Aktivera en utgång vid larm. Kommandot används för att aktivera en utgång en viss tid vid larm på en ingång. INxALARMOUTy m MIN s SEC INxALARMOUTy OFF - aktivera funktionen - ta bort Där x är ingångsnummer (1-6) och y är utgångsnummer (1-2). Små och stora bokstäver kan användas valfritt Flera ingångar kan programmeras att aktivera samma relä. Om flera ingångar aktiveras samtidigt så kommer utgången att aktiveras under den tid som är längst. En ingång kan programmeras att påverka båda utgångarna med olika tider. Aktivering av utgången med denna funktion är villkorad med blockering av larm ( POWER). Om larmen är blockerade aktiveras inte utgången. Om blockering av larm sker efter det att utgången aktiverats tas aktivering av utgången bort. Aktivering av en utgång som gjorts med kommandot Utx eller genom direktkoppling till en ingång påverkas inte av funktionen. Larmet för ingången måste vara på (INx PÅ) för att utgången ska aktiveras. INx - Stänga av eller slå på larmfunktion för en ingång. Larmfunktionen för en ingång kan stängas av eller slås på med kommandot. INx AV INx PÅ - stäng av larmfunktionen. - slå på larmfunktionen Standardvärde vid återställning är AV. Inget larm kommer att genereras av en ingång som är AV. Övriga inställningar för en ingång påverkas inte av kommandot

18 Utx - Styrning av utgångar via SMS kommando Easy Key har två reläutgångar som kan styras med sms-kommandon. Observera att om tidsstyrning är aktiv (se kommandot RxAUTO) så kan inte denna funktion (kommandot Utx) användas. En utgång kan slås på (aktiveras) med följande kommando: UTx PÅ där x är 1 eller 2 En utgång kan slås av (inaktiveras) med följande kommando: UTx AV där x är 1 eller 2 En utgång kan aktiveras under en bestämd tid med följande kommando: Utx y MIN z SEK där x är 1 eller 2, y är minuter, z är sekunder Små och stora bokstäver kan användas valfritt OUT kan användas i stället för UT ON kan användas i stället för PÅ OFF kan användas i stället för AV SEC kan användas i stället för SEK Om en utgång styrs med PÅ eller AV så kommer utgången att behålla den valda inställningen även efter strömavbrott. Om en utgång har aktiverats en bestämd tid kommer utgången att vara inaktiv efter strömavbrott. Ut1 på - slå på utgång 1 Out2 off - slå av utgång 2 Ut2 10 sek - aktivera utgång 2 under 10 sekunder Ut1 1 min - aktivera utgång 1 under 1 minut Out2 2 min 30 sek - aktivera utgång 2 under 2 minuter och 30 sekunder

19 Kommandon för kontantkort/abonnemang SMSLOAD,SMSTIME - Kontantkortskontroll. Om kontantkort används kan antal återstående SMS och återstående tid övervakas. Övervakning av antal återstående SMS: SMSLOADTXT <text> SMSLOAD <1-999> SMSLOAD 0 - ange larmtext - larm efter detta antal - stäng av funktionen Övervakning av tid: SMSTIMETXT <text> SMSTIME <1-999> SMSTIME 0 - ange larmtext - larm efter detta antal dygn - stäng av funktionen SMSLOAD x anger det antal sms som sänds innan larm för antal sms sänds. Det är lämpligt att välja x så att man får en viss marginal innan det verkliga antalet tar slut. Om man använder larm via dtmf-signalering så måste man även ta hänsyn till kostnaden för dessa samtal vid beräkning av det antal sms som kan skickas innan man överskrider tillgängligt belopp på kontantkortet. SMSTIME x anger det antal dygn som ska förflyta innan larm genereras. Det är lämpligt att välja x så att man får en lämplig marginal innan den verkliga tidan tar slut. Larmen skickas till de telefonnummer som angetts med kommandot ADMINTEL. SMSDAYLIMIT - Begränsning av antalet sms per dygn. Easy Key har en inbyggd begränsning av antalet sms som kan sändas under en 24-timmars period. När enheten återställs till fabriksinställningar så sätts gränsen till 20 meddelanden. Vid behov kan gränsen ändras med följande kommando: SMSDAYLIMIT <1-200> SMSDAYLIMIT 0 - ange gräns och nollställ räknare - koppla ur funktionen En fast text - "SMS TRANSMISSION BLOCKED - too many sms sent during this 24 hour period" skickas. Meddelandet skickas till de telefonnummer som har angivits för ADMINTEL. Alla utgående sms blockeras, enheten arbetar som om respektive meddelande hade sänts

20 System kommandon ADMINTEL -Telefonnummer till administratör. Admintel används av enheten i samband med funktionerna provlarm, smsload, smstime och smsdaylimit: ADMINTEL telefonnummer1 telefonnummer2 telefonnummer3 Små och stora bokstäver kan användas valfritt. Telefonnumret får innehålla siffrorna 0-9 och + (prefix för internationellt anrop). Larm kan även ske med dtmf-signalering genom att ange V som första tecken i telefonnumret. (Se INxTEL.) Admintel 070xxxxxxxxx Admintel +4670xxxxxxxxx 070yyyyyyyyy MASTER - Säkerhetsfunktion. Easy Key kan programmeras att enbart acceptera kommandon från vissa telefonnummer. MASTERTEL <telnr 1> <telnr 2> <telnr 3> < telnr 4> <telnr 5> MASTER ON MASTER OFF -definition -slå på -stäng av Funktionen kan inte aktiveras om det inte finns några telefonnummer definierade. Alla definierade telefonnummer tas bort och funktionen stängs av när enheten återställs till standardinställningar. Högst 8 siffror jämförs räknat från höger, även om masternumret angivits med fler siffror. Observera att det första telefonnumret även används för att rapportera intrångsförsök och måste därför anges som ett komplett telefonnummer. Om ett meddelande tas emot från ett icke auktoriserat telefonnummer när masterfunktionen är aktiv så skickas ett meddelande om detta till första numret i masterlistan. Meddelandet har formatet Unauthorized command received from XXXX ( Innehåll i det mottagna meddelandet ). MASTERTEL MASTER ON - definiera masternummer - slå på masterkontrollen

21 TESTLARM - Tid mellan provlarm. Kommandot ställer tiden mellan provlarm provlarm: TESTLARM x TESTLARM OFF - aktivera - stäng av provlarm där x är tiden mellan provlarm i dygn (0-99) Små och stora bokstäver kan användas valfritt. ALARM kan användas i stället för LARM Provlarmet skickas till admintel vilket måste vara definierat för att provlarm ska skickas. TESTTEXT - Meddelande för provlarm. Kommandot ställer den text som sänds vid provlarm: TESTTEXT larmtext Små och stora bokstäver kan användas valfritt Larmtexten kan inte innehålla ord som används som kommandokoder. Testtext Provlarm från Easy Key EJSVAR - Blockera svar från enheten. EJSVAR används för att blockera svaret på ett kommando som skickas till Easy Key. Funktionen är tänkt att användas t.ex. om man vill låta en Easy Key påverka en annan Easy Key vid larm. EJSVAR UT1 PÅ EJSVAR måste anges först i kommandoraden. Inget svar genereras på kommandot oavsett om resultatet är lyckat eller ej. NORESP kan användas i stället för EJSVAR

22 DEFAULT - Definiera återställningskommandon. Default är ett nyckelord som används för att markera att kommandot ska sparas på simkortet och användas vid återställning av enheten. DEFAULT <kommandosträng> Kommandot utförs vid spänningstillslag av enheten om knapp 1 hålls in i minst 5 sekunder, eller om programmet detekterar att minnet för lagring av inställningarna har raderats, eller om kommandot RESETALL tas emot. Om ett default kommando sänds till enheten kommer kommandosträngen att utföras även när kommandot tas emot. Om man lägger ett telefonnummer först i kommandosträngen, men efter nyckelordet DEFAULT, kommer ett svarsmeddelande att sändas till detta nummer varje gång kommandot utförs. Om inget telefonnummer finns genereras inget meddelande. Observera att ett default-kommando inte kan raderas i enheten, utan måste raderas i t.ex. en vanlig mobiltelefon. Default in1typ nc in2typ nc in3typ nc Default in1typ no in2typ nc -med telefonnummer CHECKxxx - Läsa parametrar. Det finns en uppsättning kommandon för att kunna läsa vissa parametrar i enheten. CHECKCONFIG - läs inställningar för ingångarna 1-6. CHECKTXT - läs larmtexter för ingångarna 1-6. CHECKSYS - läs systeminformation. CHECKSTATUS - läs aktuella lägen på in och utgångar. CHECKTEST - läs parametrar för testlarm. CHECKMASTER - läs parametrar för masterfunktionen. CHECKCASH - läs parametrarna för kontantkortskontroll. CHECKSTATISTICS - läs statistikräknare Varje läskommando genererar så många sms som behövs. Det kan bli många om t.ex. långa texter används. Om något läskommando finns i en kommandosträng undertrycks det vanliga svarsmeddelandet. CHECKSTATISTICS läser 11 st räknarvärden. Räknarna innehåller antal kallstarter, antal varmstarter, antal mottagna sms, antal skickade sms, antal sms som har blockerats på grund av 24-timmarsbegränsningen, antal larm in1, antal larm in2,., antal larm in6. Räknarna lagras i eeprom och nollställs endast vid resetall

23 CHECKRELx y z - Läs uppringningslogg för relä. Enheten loggar telefonnummer och tidpunkt för aktivering av reläerna genom uppringning. Loggen lagras i sim-kortets telefonbok, d.v.s. det ryms lika många loggningar som det finns platser i sim-kortets telefonbok. Kommandot CHECKRELx används för att läsa loggdata. CHECKRELx y z Där: X är relänummer 1 eller 2 Y är startindex (0-255) Z är antal loggpositioner som ska läsas (1-60) Startindex (y) talar om hur många loggningar bakåt i tiden läsning ska påbörjas, 0 är den senaste loggen, 1 är den näst nyaste loggen o.s.v. Antalet (z) är det maximala antalet loggningar som ska läsas. Varje sms rymmer 10 loggningar. Varje loggning har följande format i svaret från enheten: LMmDdTTMMXxxxxxx Där: L är en startmarkering Mm är månad Dd är dag TT är timme MM är minut Xxxxxxx är de 7 sista siffrorna i telefonnumret. DATESET - Ställ datum och tid. Enheten ställer datum och tid till den tidsmärkning som meddelandet har. Meddelandet tidsmärks när det skickas vilket medför att man bör sända om meddelandet om en kvittens från enheten dröjer längre än 2-3 minuter. Dateset

24 DATEAUTO ON/OFF - Kopplar i/ur automatisk klockställning. Kopplar i eller ur den automatiska inställningen av klockan som sker genom att enheten skickar ett sms-meddelande till sig själv. Klockan ställs vid spänningstillslag och därefter den sista söndagen i varje månad. Tidpunkterna är valda så att omställning mellan normaltid och sommartid sker automatiskt. Sommartid inleds sista söndagen i mars och upphör sista söndagen i oktober. Enheten gör två försök att ställa klockan vid varje tillfälle. Om båda försöken misslyckas kommer inga ytterligare försök att utföras förrän i slutet av nästa månad. Om båda försöken misslyckas efter spänningstillslag så måste enheten startas om eller så måste klockan ställas manuellt med kommandot DATESET. När kommandot DATESET har lyckats så kommer enheten att i fortsättningen ställa klockan automatiskt. Om Easy Key inte har lyckats ställa klockan så indikeras det genom att den röda lysdioden ger en kort blink med ca 4 sekunders mellanrum. Man kan normalt räkna med att noggrannheten på inställningen av klockan är 2 till 0 minuter. OBSERVERA att eget telefonnummer måste var inlagt på därför avsedd plats på simkortet för att automatisk klockställning ska fungera. De flesta nya SIM-kort har det egna telefonnumret programmerat. Om det egna telefonnumret inte är inlagt på SIM-kortet finns det möjlighet att lägga dit det med en mobiltelefon som har stöd för det eller en SIM-kort läsare, om man har tillgång till en sådan. Dateauto on Dateauto off - kopplar i automatisk klock inställning - kopplar ur automatisk klock inställning OWNTEL - Skriv eget telefonnummer till SIM kortet. Kommandot beordrar enheten att skriva ett telefonnummer till platsen eget telefonnummer på SIM-kortet. Eget telefonnummer måste finnas programmerat på SIM-kortet för att enheten skall fungera korrekt, om det inte finns programmerat kommer alla lysdioder på enheten att blinka karakteristiskt. Om programmering sker via PC-programvaran så kommer detta ske automatiskt. OWNTEL Skriver telefonnumret till eget telefonnumer

25 Hantering av SIM kort, PIN-kod Sim-kortet i EasyKey enheten kan skyddas genom att använda PIN-kod. Detta kan användas om man t.ex. vill stöldskydda SIM kortet om enheten är installerad på en utsatt plats. Första gången man sätter in ett simkort i EasyKey ska PIN-koden vara ställd till Pin kods förfrågan skall vara på. När EasyKey startas kommer denna PIN-kod att bytas ut mot en slumpmässigt genererad kod. Denna kod är endast känd av EasyKey enheten. Om man inte vill använda pin-kod och sim-kortet inte stöder möjligheten att stänga av pinkontrollen så kan man använda pin-kod Denna pin-kod byts inte ut av EasyKey. Observera att SIM kortets PUK kod (8 siffror) krävs för att låsa upp SIM kortet igen! Var därför försiktig med denna funktion. Om man sätter i ett SIM kort med en PIN kod som EasyKey ej har genererat, (t.ex. SIM kortet från sin egen mobil med PIN kod ) så kommer EasyKey att prova sin egen PIN kod i 3 ggr, sedan kommer PIN kods spärren på SIM kortet att träda ikraft. I detta fall måste man också ha PUK koden tillgänglig för att låsa upp SIM-kortet. Tänk på att alltid göra enheten strömlös innan uttag/insättning av SIM-kort, annars kan enheten eller SIM-kortet ta skada

26 Snabbguide Programmera för styrning via uppringning För att kunna styra via uppringning måste 2 villkor vara uppfyllda, dels måste pulstiden på det relä man vill styra vara programmerat och det uppringande telefonnumret måste vara programmerat. Exempel, telefonnumren och skall kunna aktivera relä 1 i 15 sekunder vid uppringning: R1PULS 15 R R Skriv in ovanstående i mobiltelefonen, glöm inte bort att det skall vara mellanslag mellan kommandon (R1PULS<mellanslag>15<mellanslag>R1+<mellanslag> <mellanslag> R1+<mellanslag> )

27 Felsökning Om inga lysdioder lyser/blinkar i enheten: - Kontrollera att enheten har rätt spänning, spänningen skall vara mellan 10 och 30 Volt DC. Se till att + och är rätt inkopplat. Om den röda lysdioden blinkar mer än 2 minuter efter spännings tillslag: - Är SIM-kortet låst med PIN-kod? Kontrollera genom att sätta SIM-kortet i en vanlig mobiltelefon och ev. stänga av PIN-koden. - Är abonnemanget giltigt och aktiverat? Kontrollera med operatören. - Finns det egna telefonnummer programmerat på enhetens SIM-kort? Se avsnittet Allmänt. Om enheten inte skickar kvitteringsmeddelanden vid programmering: - Är abonnemanget klart för SMS? kontrollera med din operatör. - Finns det pengar på kortet/abonnemanget? - Har giltighetstiden förfallit på kortet? - Finns det GSM täckning? Tryck in knappen 2 sekunder, kontrollera fältstyrkan (sid. 4) - Om fler än 5 stycken felaktiga kommandon skickats i följd upphör enheten att kvittera kommandon (sid.6) - Enheten är fabriksinställd att endast kunna skicka 20 st. SMS per 24 timmars period, denna gräns kan ändras eller kopplas ur med kommandot SMSDAYLIMIT x. - Finns det egna telefonnummer programmerat på enhetens SIM-kort? Se avsnittet Allmänt och Kommandot OWNTEL Detta är MYCKET VIKTIGT. Enheten aktiverar inte relä vid uppringning: Normalt skall en uppringning resultera i att reläet/reläna aktiveras inom 5-10 sekunder. - Kontrollera att den uppringande telefonen har nummerpresentation aktiverat, och att den ej har skyddat nummer. - Är enheten rätt programmerad? För att åstadkomma styrning via uppringning finns det 2 krav, pulstiden på aktuellt relä måste vara programmerat (Kommando: RxPULS yyy) och det uppringande telefonnumret måste vara programmerat (Kommando: Rx+ ttttttt). - Kontrollera att abonnemanget är giltigt, se ovanstående punkter. - Kontrollera GSM täckning, se ovanstående punkter. - Finns det egna telefonnummer programmerat på enhetens SIM-kort? Se avsnittet Allmänt och Kommandot OWNTEL Detta är MYCKET VIKTIGT
