SU917 Digital projektor Användarhandbok

Transkript

1 SU917 Digital projektor Användarhandbok

2 Innehåll Viktiga säkerhetsanvisningar... 3 Introduktion... 7 Projektorns funktioner...7 Innehåll...8 Projektorns utsida...10 Kontroller och funktioner...11 Placering av projektorn Välja en plats...17 Ställa in önskad bildstorlek...18 Flytta projektorns lins vertikalt...20 Anslutning Ansluta en dator eller bildskärm...22 Ansluta videokällenheter...25 Användning Starta projektorn...28 Justera den projicerade bilden...29 Använda menyerna...33 Säkra projektorn...34 Byta ingångssignal...36 Förstora och söka efter detaljer...37 Välja bildförhållande...38 Optimera bilden...40 Ställa in presentationstimern...44 Dölja bilden...45 Frysa bilden...45 Användning på hög höjd...45 Justera ljudet...46 Anpassa projektorns menyvisning...47 Välj lampsparläge...47 Använda Lektionsplan...48 Presentation från en USB-läsare Stänga av projektorn Använda menyerna Underhåll Projektorunderhåll Lampinformation Felsökning Specifikationer Mått Takmontering Frekvenstabell Information om garanti och upphovsrätt Innehåll

3 Viktiga säkerhetsanvisningar Projektorn är utformad och testad för att uppfylla de senaste normerna för säkerhet för informationsteknisk utrustning. För att garantera att den här produkten används på ett säkert sätt är det dock viktigt att följa de instruktioner som nämns i denna handbok och som markerats på produkten. Säkerhetsinstruktioner 1. Läs igenom den här handboken innan du använder projektorn. Spara den för framtida behov. 4. Öppna alltid objektivslutaren eller ta bort objektivskyddet när projektorlampan är på. 2. Titta aldrig rakt in i projektorns objektiv när den är igång. Det intensiva ljuset kan skada ögonen. 3. Överlåt allt underhåll till behörig servicepersonal. 5. I vissa länder är nätspänningen INTE stabil. Den här projektorn har utformats för att fungera säkert med nätspänningar på mellan 100 och 240 V växelström, men den kan sluta fungera vid elavbrott eller strömrusningar på ±10 volt. I områden där nätspänningen varierar eller där det förekommer elavbrott bör du ansluta projektorn via en spänningsstabilisator, ett överspänningsskydd eller en enhet för strömförsörjning utan avbrott (UPS). 6. Blockera inte projektorobjektivet med något föremål när projektorn används. Det kan leda till att föremålet överhettas och deformeras eller t.o.m. orsaka eldsvåda. Viktiga säkerhetsanvisningar 3

4 Säkerhetsinstruktioner (forts.) 7. Lampan blir mycket varm under drift. Låt projektorn kylas av i ungefär 45 minuter innan du tar bort lampmodulen för att byta lampa. 10. Placera inte produkten på ostadig vagn, ställning eller bord. Då kan den falla i golvet och gå sönder. 8. Använd inte lampan längre än angiven livslängd. Om lampan används längre än den angivna livslängden finns det en viss risk att den kan gå sönder. 11. Försök inte plocka isär projektorn. På insidan finns höga spänningar som kan vara livsfarliga om du kommer i kontakt med ledande delar. Du får inte på några villkor lossa eller ta bort några andra höljen. Hänvisa allt servicearbete till behörig servicepersonal. 9. Byt aldrig ut lampmodulen eller elektroniska komponenter när projektorn är ansluten. 12. När projektorn är igång kan det komma varmluft och lukter från ventilationsgallret. Det är normalt och innebär inte att det är fel på projektorn. 4 Viktiga säkerhetsanvisningar

5 Säkerhetsinstruktioner (forts.) 13. Placera inte projektorn i någon av följande miljöer. - I trånga eller dåligt ventilerade utrymmen. Se till att det är minst 50 cm avstånd från väggar och fritt luftflöde runt projektorn. - På platser där det kan bli mycket varmt, t.ex. i en bil med stängda rutor. - På platser med fukt, damm eller cigarettrök, som kan förstöra de optiska komponenterna, förkorta projektorns livslängd och göra bilden mörkare. 14. Blockera inte ventilationshålen. - Placera inte projektorn på en filt, ett täcke eller annan mjuk yta. - Täck inte över projektorn med en duk eller andra föremål. - Placera inga lättantändliga föremål i närheten av projektorn. Om ventilationshålen är blockerade kan överhettning inuti projektorn orsaka brand. 15. Placera alltid projektorn på en plan, horisontell yta vid användning. - Använd inte projektorn om den lutar mer än 10 grader åt vänster eller höger eller mer än 15 grader framåt eller bakåt. Om projektorn inte står helt plant vid drift kan det hända att lampan inte fungerar som den ska eller skadas. - Nära ett brandlarm - Platser med omgivande temperaturer över 40 C / 104 F - På högre höjd än 3000 m (10000 fot) m (10000 fot) 0 m (0 fot) Viktiga säkerhetsanvisningar 5

6 Säkerhetsinstruktioner (forts.) 16. Ställ inte projektorn på högkant. Om du gör det kan den välta, vilket kan vålla kroppsskada eller skador på projektorn. 18. Placera inga vätskor i närheten av eller ovanpå projektorn. Om du spiller vätska i projektorn kan den sluta att fungera. Om projektorn blir blöt drar du ut sladden ur vägguttaget och ringer till BenQ som kan utföra underhåll. 17. Kliv inte på projektorn och placera inte några föremål ovanpå den. Förutom skador på projektorn kan det också leda till olyckor och kroppsskada. 19. Med den här projektorn kan du visa omvända bilder för takmontering. Använd endast BenQ:s takmonteringssats och se till att projektorn är fast och säkert installerad. 6 Viktiga säkerhetsanvisningar

7 Introduktion Projektorns funktioner Denna model är en av de bästa projektorerna som finns tillgängliga i världen. Du kan njuta av den bästa videokvaliteten över olika enheter såsom dator, bärbar dator, DVD och videokamera VCR även dokumentkamera för att ta fram alla möjligheter. Projektorn har följande funktioner: 2D Keystone för enkel horisontell och vertikal keystone-korrigering låter dig projicera en rektangulär bild från valfri vinkel Anpassa till hörn låter dig justera de fyra hörnen på den projicerade bilden Utrustad med HDMI och MHL-anslutning med stöd för HDCP SmartEco startar din dynamiska energibesparing LAN-display för nätverkskontroll och webbserver LAN-bildskärm 4-1 (max 4 stationära/bärbara datorbildskärmar för en projektor) Fjärrskrivbordsfunktionen för LAN- och USB-bildskärmar 1-M (max 1 stationär/1 bärbar datorbildskärm kan visas på åtta projektorer samtidigt) USB-visning stöder datoranslutning via USB mini-b typ till A-typ-kabel USB-läsare stöder USB-flash-enhet eller HDD-visning Väggfärgskorrigering möjliggör projicering på ytor med flera fördefinierade färger Snabb automatisk sökning som snabbar upp processen för signalupptäckt 3D-färghantering så att du kan göra färgjusteringar efter önskemål Valfri snabbkylningsfunktion gör att projektorn svalnar på kortare tid Presentationstimer för bättre kontroll på tiden vid presentationer Automatisk justering med en enda knapp för bästa bildkvalitet Kompatibilitet för komponent-hdtv (YPbPr) Mindre än 0,5 W strömförbrukning i viloläge Mindre än 6W strömförbrukning i nätverksstandbyläge Den projicerade bildens ljusstyrka varierar beroende på den omgivande belysningen och kontrast och ljusstyrkeinställningar för vald ingångssignal, och den står i proportion till projektionsavståndet. Lampans ljusstyrka försvagas med tiden och kan variera inom lamptillverkarens specifikationer. Detta är normalt och förväntat beteende. Introduktion 7

8 Innehåll Packa försiktigt upp och bekräfta att alla nedanstående föremål medföljer. Om något av dessa föremål saknas, kontakta inköpsstället. Standardtillbehör De medföljande tillbehören är anpassade till din region och kan skilja sig från de som visas här. *Garantikortet medföljer endast i vissa regioner. Kontakta försäljaren för mer detaljerad information. projektor Fjärrkontroll med eller utan laser (beroende på region) & batterier Nätsladd VGA-kabel Snabbstartguide Bruksanvisning på CD Garantikort* 8 Introduktion

9 Valfria tillbehör 1. Reservlampsats 2. Takmonteringssats 3. BenQ trådlös dongel 4. bärväska 5. 3D-glasögon Introduktion 9

10 Projektorns utsida Framsida/ovansida Verklig/undersida Linsförskjutning 2. Lamphölje 3. Fokuseringsring 4. Projektionsobjektiv 5. Linsskydd 6. Extern kontrollpanel (Se "Projektor" på sid. 11 för ytterligare detaljer.) 7. Zoomring 8. Ventilationshål (intag) 9. Högtalare 10. Främre IR-fjärrsensor 11. Snabbfrigöringsknapp 12. Ljudutgång 13. Ljudingång 14. Ljudingång (V/H) 15. S-videoingång 16. Signalingång för RGB (PC)/ komponentvideo (YPbPr/ YCbCr) 17. RS-232-kontrollport 18. HDMI-ingång 19. HDMI/MHL-ingång 20. USB A-typ-kontakt 21. USB typ A/1,5 A-kontakt 22. RJ45 LAN-ingång 23. Bakre IR-sensor för fjärrkontroll 24. Ventilationshål (utblås) 25. Bakre justerfot 26. Takmonteringshål 27. Justeringsfot med snabbkoppling 28. USB mini-b-kontakt V likspänningsutgång för utlösande av externa enheter, som t.ex. en anelektrisk skärm eller ljuskontroll osv. Rådfråga en försäljare om hur man ansluter sådan utrustning. 30. RGB-utgång 31. Strömkontakt 32. Videoingång 33. Mikrofoningång 34. Fäste för Kensington antistöldlås 10 Introduktion

11 Kontroller och funktioner 1 2 Projektor Fokuseringsring Justera bildskärpan. 2. Zoomring Justerar bildens storlek. 3. MENU/EXIT Öppnar OSD-menyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. 4. Keystone/Piltangenter ( / vänster, / höger) Visar 2D Keystone-sida och justerar de horisontella keystone-värdena. Se "Korrigera 2D Keystone" på sid. 30 för ytterligare detaljer. När skärmmenyn (OSD) är aktiverad, används tangenterna #4 och #12 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 5. Eco Blank Tryck på knappen Eco Blank för att stänga av bilden under en tidsperiod med upp till 70 % lampenergibesparing. Se "Dölja bilden" på sid. 45 för ytterligare detaljer. 6. TEMP (Temperaturindikatorlampa) Lyser rött om projektorns temperatur blir för hög. Se "Indikatorer" på sid. 74 för ytterligare detaljer. 7. II Power/Indikator för STRÖM Växla mellan standbyläge och påläge för projektorn. Se "Starta projektorn" på sid. 28 för ytterligare detaljer. Tänds eller blinkar när projektorn är igång. Se "Indikatorer" på sid. 74 för ytterligare detaljer. 8. MODE/ENTER Väljer tillgängligt bildinställningsläge. Se "Välja bildläge" på sid. 40 för ytterligare detaljer. Aktiverar valt OSD-menyalternativ. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 9. Indikator för LAMPA Lampstatusindikator. Tänds eller blinkar när lampproblem uppstår. Se "Indikatorer" på sid. 74 för ytterligare detaljer. 10. SOURCE Visar stapel för val av källa. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. 11. Auto Avgör automatiskt de bästa tidsinställningarna för den visade bilden. Se "Automatisk justering av bilden" på sid. 30 för ytterligare detaljer. 12. Keystone/Piltangenter ( / upp, / ned) Visar 2D Keystone-sida och justerar de vertikala keystone-värdena. Se "Korrigera 2D Keystone" på sid. 30 för ytterligare detaljer. 13. LENS SHIFT Se "Flytta projektorns lins vertikalt" på sid. 20 för ytterligare detaljer. Introduktion 11

12 Montera projektorn Eftersom vi vill att du ska få en behaglig upplevelse med din BenQ-projektor måste vi göra dig uppmärksam på denna säkerhetsfråga för att förebygga möjliga person- och egendomsskador. Om du tänker montera projektorn i taket eller på väggen rekommenderar vi starkt att du använder en tak- eller väggmonteringssats från BenQ och att du noga kontrollerar att den är ordentligt och säkert fastsatt. Om du använder en tak- eller väggmonteringssats av annat märke än BenQ finns det en risk att projektorn kan ramla ned från taket eller väggen pga. olämplig fastsättning med fel mått eller skruvlängd. Du kan köpa en tak- eller väggmonteringssats av märket BenQ från samma handlare som sålde dig din BenQ-projektor. BenQ rekommenderar även att du anskaffar ett separat kensingtonlås med säkerhetskabel och fäster det i fästet för kensingtonlås på projektorn och till tak- eller väggmonteringsfästets bottenplatta. Detta fyller en extra säkerhetsroll eftersom det håller projektorn om den skulle lossna från monteringsfästet. 12 Introduktion

13 Fjärrkontroll ON Startar projektorn. Se "Starta projektorn" på sid. 28 för ytterligare detaljer. 2. COMPUTER 1/COMPUTER 2 Visar RGB (PC)/Komponentvideo (YPbPr/ YCbCr)-signaler. 3. MENU/EXIT Öppnar OSD-menyn. Återgår till föregående OSD-meny, avslutar och sparar menyinställningarna. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 4. Keystone/Piltangenter ( / upp, / ner) Visar 2D Keystone-sida och justerar de vertikala keystone-värdena. Se "Korrigera 2D Keystone" på sid. 30 för ytterligare detaljer Keystone/Piltangenter ( / vänster, / höger) Visar 2D Keystone-sida och justerar de horisontella keystone-värdena. Se "Korrigera 2D Keystone" på sid. 30 för ytterligare detaljer. När skärmmenyn (OSD) är aktiverad, används tangenterna #4 och #5 som riktningspilar för att välja önskade menyalternativ och göra justeringar. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 6. MODE/ENTER Väljer en tillgänglig bildinställning. läge. Se "Välja bildläge" på sid. 40 för ytterligare detaljer. Aktiverar valt OSD-menyalternativ. Se "Använda menyerna" på sid. 33 för ytterligare detaljer. 7. Eco Blank Tryck på knappen Eco Blank för att stänga av bilden under en tidsperiod med upp till 70 % lampenergibesparing. Tryck en gång till för att återställa bilden. Se "Dölja bilden" på sid. 45 för ytterligare detaljer. 8. VOLUME + / - Justerar mikrofonens ljudnivå. Se "Justera ljudnivån" på sid. 46 för ytterligare detaljer. 9. QUICK INSTALL En menygenväg som inkluderar Testmönster, Projektorinstallation, 2D Keystone och Anpassa till hörn. 10. Freeze Fryser den visade bilden. Se "Frysa bilden" på sid. 45 för ytterligare detaljer. 11. PIP Fungerar inte på denna projektor. Introduktion 13

14 12. NETWORK SETTING Visar menyn Nätverksinställningar. Se för mer information. 13. Siffertangenter 14. OFF Stänger av projektorn. Se "Stänga av projektorn" på sid. 50 för ytterligare detaljer. 15. COMPO 1/COMPO 2 Fungerar inte på denna projektor. 16. HDMI 1/HDMI 2 Visar HDMI-signal. 17. Auto Avgör automatiskt de bästa tidsinställningarna för den visade bilden. Se "Automatisk justering av bilden" på sid. 30 för ytterligare detaljer. 18. SOURCE Visar stapel för val av källa. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. 19. LASER Avger synligt laserpekarljus för presentationssyfte. 20. BRIGHT Justerar bildens ljusstyrka. 21. CONTRAST Justerar skillnaden mellan ljus och mörker i bilden. 22. Mute Växlar mellan av och på för projektorn. Se "Stänga av ljudet" på sid. 46 för ytterligare detaljer. 23. Aspect Väljer bildskärmens bildförhållande. Se "Välja bildförhållande" på sid. 38 för ytterligare detaljer. 24. LAMP MODE Visar fältet för val av lampläge (Normal/Ekonomiläge/SmartEco). Se "Välj lampsparläge" på sid. 47 för ytterligare detaljer. Använda laserpekaren Laserpekaren är en presentationshjälp för yrkesmänniskor. Den avger ett rödfärgat ljus när du trycker på den och indikatorn börjar lysa rött. Laserstrålen är synlig. Det är nödvändigt att hålla ner LASER för kontinuerlig utmatning. Titta inte in i laserstrålens fönster och rikta inte strålen mot dig själv eller andra. Läs varningsmeddelandet på baksidan på fjärrkontrollen innan du använder den. Laserpekaren är ingen leksak. Föräldrar bör vara medvetna om farorna med laserenergi och förvara den här fjärrkontrollen utom räckhåll för barn. *Fjärrkontroll för Japanregionen Testtangent fungerar som snabbinstallationsta ngent. 14 Introduktion

15 Den infraröda (IR) fjärkontrollsensorn sitter på projektorns framsida. Fjärrkontrollen måste hållas inom en vinkel på 30 grader från projektorns fjärrkontrollssensor för att fungera ordentligt. Avståndet mellan fjärrkontrollen och sensorn bör inte överstiga 8 meter (~ 26 fot). Se till att inga hinder ligger mellan fjärrkontroll och projektorns IR-sensor som kan hindra den infraröda ljusstrålen. Styra projektorn från framsidan Styra projektorn bakifrån Ung. 30º Ung. 30º Introduktion 15

16 Byta fjärrkontrollens batterier 1. Öppna batteriluckan genom att vända på fjärrkontrollen, trycka på fingergreppet på locket och skjuta det i pilens riktning enligt illustrationen. Locket glider av. 2. Ta bort batterierna (om så behövs) och sätt i två AAA-batterier. Var noga med att batteripolerna överensstämmer med markeringarna i batteriutrymmet. Positiv (+) mot positiv och negativ (-) mot negativ. 3. Sätt tillbaka locket genom att rikta in det mot basen och trycka det på plats. Sluta när det klickar i läge. Undvik överdriven hetta och luftfuktighet. Batterierna kan skadas om de sätts i på fel sätt. Byt endast ut mot samma eller motsvarande typ som rekommenderas av tillverkaren. Kassera använda batterier i enlighet med batteritillverkarens instruktioner. Kasta aldrig ett batteri i öppen eld. Det finns en risk att det kan explodera. Om batteriet är dött eller om du inte kommer att använda fjärrkontrollen under en längre period, ta bort batteriet för att förhindra att fjärrkontrollen skadas genom att batterisyra läcker ut i batterifacket. 16 Introduktion

17 Placering av projektorn Välja en plats Vilken plats du väljer beror på rumsplanen eller dina egna preferenser. Ta med filmdukens storlek och placering, tillgången till eluttag och placering och avstånd mellan projektorn och resten av utrustningen i beräkningarna. Projektorn är avsedd att installeras i en av fyra möjliga positioner: 1. Bordspl. fram. Välj den här platsen med projektorn placerad nära golvet och framför duken. Detta är den vanligaste sättet att placera projektorn på för snabb installation och bärbarhet. 2. Takmont. fram. Välj den här platsen för att hänga projektorn upp och ner i taket framför duken. Köp en takmonteringssats för BenQ-projektorer hos din försäljare för takmontering av projektorn. Ställ in Takmont. fram. i SYSTEMINSTÄLLNING : Enkel > Projektorinstallation-menyn när du startat projektorn. 3. Bordspl. bakom Välj den här platsen med projektorn placerad nära golvet och bakom duken. Lägg märke till att en speciell duk för bakprojektion behövs. Ställ in Bordspl. bakom i SYSTEMINSTÄLLNING : Enkel > Projektorinstallation-menyn när du startat projektorn. 4. Takmont. bakom Välj den här platsen för att hänga projektorn upp och ner i taket bakom duken. Lägg märke till att denna installation kräver en speciell duk för bakprojektion och en takmonteringssats för BenQ-projektorer. Ställ in Takmont. bakom i SYSTEMINSTÄLLNING : Enkel > Projektorinstallation-menyn när du startat projektorn. Du kan även använda knappen QUICK INSTALL på fjärrkontrollen för att välja plats åt projektorn. Placering av projektorn 17

18 Ställa in önskad bildstorlek Avståndet från projektorns objektiv till duken, zoominställningen (om sådan finns) och videoformat påverkar storleken på den projicerade bilden. Projektorn bör alltid placeras horisontellt (t.ex.på en plan bordsyta) och vinkelrätt (90 ) mot dukens mitt i sidled. Detta förhindrar bildförvrängning orsakad av vinkelprojektion (eller projektion på vinklade ytor). Om projektorn monteras i taket måste den monteras upp och ner så att bilden projiceras ifrån en aningen nedåtriktad vinkel. Som du kan se i tabellen på sid. 19 innebär den här typen av projektion att den nedre kanten av den projicerade bilden blir förskjuten i höjdled ifrån projektorns horisontalplan. Vid takmontering hänvisar detta till den övre kanten på den projicerade bilden. Om projektorn placeras längre ifrån duken ökar storleken på den projicerade bilden och förskjutningen i höjdled proportionerligt. När du avgör placeringen av duken och projektorn måste du räkna med både storleken på den projicerade bilden och förskjutningen i höjdled, som står i proportion till projektionsavståndet. BenQ har inkluderat en tabell med dukstorlekar för att hjälpa dig bestämma projektorns placering. Två dimensioner måste tas med i beräkningen: det vinkelräta avståndet i sidled från dukens mitt (projektionsavståndet) och projektorns förskjutningshöjd i höjdled från den horisontella kanten på duken (förskjutning). 18 Placering av projektorn

19 Projektionsmått Se "Mått" på sid. 78 för måtten för objektivets mittpunkt för den här projektorn innan du beräknar lämplig placering. 16:10 skärmdiagonal zoom H Skärm Objektivets mittpunkt B Förskjutning i höjdled Projektionsavstånd Dukstorlek Avstånd från duken (mm) Förskjutning i Diagonal B H Minsta längd Genoms Maxlängd höjdled (mm) Tum mm (mm) (mm) (max. zoom) nitt (min. zoom) 120%/145% / / / / / / / / /909 Alla mått är ungefärliga och kan variera från den verkliga storleken. BenQ rekommenderar att, om du avser att montera projektorn permanent, bör du först testa projektionsstorleken och avståndet med projektorn på plats innan den installeras permanent för att lämna utrymme för projektorns optiska karakteristika. På så sätt kan du välja det bästa monteringsläget i relation till installationsplatsen. Placering av projektorn 19

20 Flytta projektorns lins vertikalt Kontroll av vertikal linsförskjutning ger flexibilitet när du monterar projektorn. Det gör att projektorn kan placeras något över eller under den översta nivån för de projicerade bilderna. Linsförskjutning (offset) uttrycks som en procentandel av den projicerade bildens höjd. Den mäts som en förskjutning av den projicerade bildens vertikala centrum. Du kan använda reglaget för att flytta projektorns lins uppåt eller nedåt inom det tillåtna intervallet beroende på önskad bildposition. För att använda linsreglaget: 1. Lås upp reglaget genom att vrida det moturs. 2. Rör på reglaget för att justera den projicerade bilden. 3. Lås reglaget genom att vrida det medurs. När projektorns position är fast. 2 1 Skärm 145% 120% Projektor Dra inte åt reglaget för hårt. Linsförskjutning kommer inte att resultera i en försämrad bildkvalitet. Om bildförvrängning ändå skulle uppstå, se "Justera den projicerade bilden" på sid. 29 för mer information. 20 Placering av projektorn

21 Anslutning När du ansluter en signalkälla till projektorn, se till att: 1. stänga av all utrustning innan anslutningen görs. 2. använda rätt signalkablar för varje källa. 3. kontrollera att kablarna är ordentligt anslutna. Vissa av kablarna i de anslutningar som visas nedan medföljde kanske inte projektorn (se "Innehåll" på sid. 8). De kan inhandlas i elektronikaffärer. För detaljer om anslutningsmetoder, se sid HDMI USB USB MHL 1 HDMI HDMI USB HDMI HDMI Anslutning 21

22 1. Ljudkabel 8. USB-port för laddning 2. Mikrofon 3,5 minikontaktkabel 9. USB flash-enhet/hårrddiskenhet/trådlös dongel/tangentbord/mus 3. HDMI-kabel 10. Adapterkabel för komponentvideo till VGA (D-Sub) 4. VGA-kabel 11. S-videokabel 5. USB-kabel (mini-b-typ till typ A) 12. Videokabel 6. VGA till DVI-A-kabel 13. Ljudkabel V/H 7. MHL-kabel (MicroUSB till HDMI) Ansluta en dator eller bildskärm Ansluta en dator Denna projektor kan anslutas både till datorer som är IBM -kompatibla och Macintosh -datorer. En Mac-adapter behövs om du ansluter en äldre Macintoshdator. Ansluta projektorn till en bärbar eller stationär dator (via VGA): 1. Anslut ena änden av den medföljande VGA-kabeln till datorns D-Sub-kontakt. 2. Anslut den andra änden av VGA-kabeln till signalingången DATOR-1 eller DATOR-2 på projektorn. 3. Om du vill använda projektorns högtalare vid dina presentationer, anslut ena änden av en lämplig ljudkabel till datorns ljudutgång och den andra änden till LJUDINGÅNG-kontakten på projektorn. När ansluter en utgående signal från en dator, balansera volymkontrollstapeln så att du optimerar ljudeffekterna. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 63 för ytterligare detaljer. Den inbyggda högtalaren stängs av när LJUDUTGÅNG-kontakten är ansluten. Ansluta projektorn till en bärbar eller stationär dator (via USB): 1. Anslut ena änden av en USB mini-b-typ till en USB A-typ-kabel till datorns A- typkontakt. 2. Anslut den andra änden av kabeln till uttaget MINI-B på projektorn. Det kan ta flera sekunder för att lyckosamt visa skärmen vid inkopplingen första gången. 22 Anslutning

23 Om datorskärmen fortfarande inte kan projiceras, gå till "Den här datorn", dubbelklicka på ikonen "BenQ QPresenter# och kör därefter filen Autorun.exe. Projektionshastigheten kommer at variera enligt datorns kapacitet. Ansluta projektorn till en bärbar eller stationär dator (via LAN): 1. Anslut ena änden av en RJ45-kabel till projektorns LAN-ingång och den andra änden till RJ45-porten. 2. Försäkra dig om att datorn är ansluten till Internet. Använd Q Presenterprogrammet för att ansluta en nätverksskärm och överföring av skrivbordsinnehållet på värddatorn via den lokala nätverksanslutningen. Använd inte RJ45-kabeln vid anslutning av projektorn till datorn. eftersom denna anslutning kräver en IP-router. Ansluta projektorn till en bärbar eller stationär dator (via HDMI): 1. Anslut ena änden på en HDMI-kabel till HDMI-kontakten på datorn. 2. Anslut kabelns andra ände till projektorns HDMI-kontakt. På många bärbara datorer startas inte de externa videoportarna när de ansluts till en projektor. En tangentkombination som t.ex.fn + F3 eller CRT/LCD startar eller stänger ofta av den externa bildskärmen. Leta rätt på en funktionstangent kallad CRT/LCD eller en funktionstangent med en bildskärmssymbol på den bärbara datorn. Tryck på Fn och den märkta funktionstangenten samtidigt. Se dokumentationen för den bärbara datorn för att hitta tangentkombinationen för din dator. Överföringshastighet och bildkvalitet varierar beroende på det lokala nätverkets bandbredd och nätverksanvändning. Ansluta en bildskärm Om du vill visa din presentation på en bildskärm på kortare avstånd samt på duken kan du ansluta projektorns BILDSKÄRM UT-kontakt till en extern bildskärm på följande sätt: Ansluta projektorn till en bildskärm: 1. Anslut projektorn till en dator enligt beskrivningen i "Ansluta en dator" på sid Anslut ena änden på en lämplig VGA-kabel (endast en medföljer) till bildskärmens D-Sub-ingång. Om bildskärmen har en DVI-ingång an du också ansluta DVI-änden på en VGAtill-DVI-A-kabel till bildskärmens DVI-ingång. 3. Anslut kabelns andra ände till uttaget märkt BILDSKÄRM UT på projektorn. Utgångssignalen för uttaget BILDSKÄRM UT fungerar bara när ingångssignalen kommer från uttaget DATOR-1 eller DATOR-2. När projektorn är påslagen varierar utsignalen från BILDSKÄRM UTkontakten beroende på insignalen från DATOR-1 eller DATOR-2. Anslutning 23

24 Om du vill använda den här anslutningsmetoden när projektorn är i standbyläge måste funktionen Bildskärm ut vara aktiverad i menyn SYSTEMINSTÄLLNING : Avancerad > Standbyinställningar. Se "Standbyinställningar" på sid. 64 för ytterligare detaljer. 24 Anslutning

25 Ansluta videokällenheter Du behöver bara ansluta projektorn till en videokällenhet med en av de ovanstående anslutningsmetoderna, men varje metod ger olika videokvalitet. Vilken metod du väljer beror med största sannolikhet på vilka terminaler som finns på både projektorn och videokällenheten som beskrivs nedan: Terminal namn Terminalens utseende Referens Bildkvalitet HDMI HDMI/HDMI/MHL "Ansluta en HDMIkällenhet" på sid. 25 Bästa Komponentvideo COMPUTER-1/ COMPUTER-2 "Ansluta en komponentvideokäl lenhet" på sid. 26 Bättre S-VIDEO S-video Video VIDEO "Ansluta en S- Video/ kompositkällenhet" på sid. 27 Bra Normal Ansluta en HDMI-källenhet Projektorn har en HDMI-ingång som låter dig ansluta den till en HDMI-källenhet, t.ex. en DVD-spelare, DTV-tuner eller en bärbar dator. HDMI (High-Definition Multimedia Interface) stöder okomprimerad överföring av videodata mellan kompatibla enheter som t.ex. DVT-tuners, DVD-spelare och bildskärmar över en enda kabel. Det ger en ren digital betraktelse- och lyssningsupplevelse. Undersök din videokälla för att se efter om den har en uppsättning oanvända HDMIutgångar lediga: Har den det kan du fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta en projektor till en HDMI-källenhet (med HDMIkabel): 1. anslut ena änden av en HDMI-kabel till HDMI-utgången på HDMI-källenheten. 2. Anslut den andra änden till HDMI-ingången på projektorn. När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 63 för ytterligare detaljer. Anslutning 25

26 Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. Om du mot all förmodan ansluter projektorn till en DVD-spelare via projektorns HDMI-ingång och den projicerade bilden visar fel färger, byt färgutrymme till YUV. Se "Ändra färgutrymme" på sid. 37 för ytterligare detaljer. För att ansluta en projektor till en HDMI-källenhet (med MHLkabel): Kontrollera om den mobila enheten har stöd för standarden MHL (Mobile High- Definition Link) innan du ansluter. 1. Ta en MHL-kabel (MicroUSB till HDMI) och anslut ena änden till USB-uttaget på den mobila enheten. 2. Anslut den andra änden till MHL-ingången på projektorn. Ansluta en komponentvideokällenhet Undersök din videokällenhet för att se efter om den har en uppsättning oanvända komponentvideoutgångar lediga: Har den det kan du fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta projektorn till en komponentvideokällenhet: 1. Med en komponentvideo-till-vga (D-Sub)-adapterkabel, anslut änden med tre RCA-kontakter till komponentvideoutgångarna på videokällenheten. Para ihop färgerna på kontakterna på sladden med färgerna på enhetens kontakter: grön till grön, blå till blå och röd till röd. 2. Anslut den andra änden av adapterkabeln för komponentvideo till VGA (med en kontakt av typen D-Sub) till DATOR-1 eller DATOR-2 på projektorn. 3. Om du vill använda projektorns högtalare i dina presentationer, anslut ena änden av en lämplig ljudkabel till datorns ljuduttag och den andra änden till projektorns AUDIO (L/R)-uttag. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 63 för ytterligare detaljer. Den inbyggda högtalaren stängs av när LJUDUTGÅNG-kontakten är ansluten. Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. 26 Anslutning

27 Ansluta en S-Video/kompositkällenhet Undersök din videokällenhet för att se efter om den har en uppsättning oanvända S- Video/kompositutgångar lediga: Om den har båda kontakterna, använd S-Videoutgången för anslutning eftersom S-Videoterminalen ger en bättre bild än videoterminalen. Om den har endera utgången kan du också fortsätta med den här proceduren. Har den inte det måste du omvärdera vilken metod du ska använda för att ansluta enheten. För att ansluta projektorn till en S-Video/videokällenhet: 1. anslut ena änden av en S-Video/videokabel till S-Video/videoutgången på videokällenheten. 2. Anslut den andra änden av S-Video/Video-kabeln till S-VIDEO/VIDEO på projektorn. 3. Om du vill använda projektorns högtalare i dina presentationer, anslut ena änden av en lämplig ljudkabel till datorns ljuduttag och den andra änden till projektorns AUDIO (L/R)-uttag. 4. Du kan även använda en annan lämplig ljudkabel och ansluta ena änden till projektorns LJUDUTGÅNG-kontakt och den andra änden till dina externa högtalare (medföljer ej). När anslutningen är gjord kan ljudet kontrolleras via projektorns OSD-menyer. Se "Ljudinställningar" på sid. 63 för ytterligare detaljer. Den inbyggda högtalaren stängs av när LJUDUTGÅNG-kontakten är ansluten. Om vald videobild inte visas när projektorn startas trots att korrekt videokälla valts, kontrollera att videokällan har startas och att den fungerar ordentligt. Kontrollera också att signalkablarna är korrekt anslutna. Anslutning 27

28 Användning Starta projektorn 1. Sätt i nätsladden i projektorn och i ett vägguttag. När du har slagit på strömmen kontrollerar du att projektorns POWERindikatorlampan lyser orange. Använd endast originaltillbehör (t.ex. nätsladd) med enheten för att undvika eventuella faror såsom elektriska stötar och brand. Om funktionen Direct Power på aktiverats i menyn SYSTEMINSTÄLLNING : Enkel > Driftsinställningar, startas projektorn automatiskt när nätsladden har anslutits och strömsatts. Se "Direct Power på" på sid. 62 för ytterligare detaljer. Om funktionen Signalström på är aktiverad i menyn SYSTEMINSTÄLLNING : Enkel > Driftsinställningar kommer projektorn automatiskt att slås på när VGA-signal upptäcks. Se "Signalström på" på sid. 62 för ytterligare detaljer. 2. Se till att linsskyddet är öppet. Om du inte tar bort det kan det bli deformerat av värmen från projektionslampan. II 3. Tryck på Power på projektorn eller ON på fjärrkontrollen för att starta projektorn. POWER-indikatorlampan blinkar och fortsätter sedan att lysa konstant grönt när projektorn är på. Startproceduren tar sekunder. Mot slutet av startproceduren visas en startlogga. Om det behövs, vrid på fokuseringsringen för att ställa in skärpan i bilden. Om projektorn fortfarande är varm sedan du använde den sist går fläkten i ca 90 sekunder innan lampan tänds. 28 Användning

29 4. Om projektorn aktiveras för första gången, välj ditt OSD-språk med hjälp av instruktionerna på skärmen. 5. Om du uppmanas ange ett lösenord använder du pilknapparna till att ange ett sexsiffrigt lösenord. Se "Använda lösenordsfunktionen" på sid. 34 för ytterligare detaljer. 6. Starta all ansluten utrustning. 7. Projektorn börjar söka efter ingångssignaler. Den ingångssignal som för tillfället skannas visas på bildskärmen. Om projektorn inte känner av någon giltig signal visas meddelandet 'Ingen signal' tills en ingångssignal hittas. Du kan också välja önskad ingångssignal genom att trycka på SOURCE på projektorn eller fjärrkontrollen. Se "Byta ingångssignal" på sid. 36 för ytterligare detaljer. Om ingen signal upptäcks inom 3 minuter kommer projektorn autoamtiskt att gå in i ECO BLANK läge. Justera den projicerade bilden Justera projektionsvinkeln Projektorn är utrustad med en justerbar fot med snabbfrikoppling på framsidan och en på baksidan. Med hjälp av dessa kan du ändra bildhöjd och projektionsvinkel. Så här justerar du projektorn: 1. Tryck på snabbfrikopplingsknappen och lyft upp fronten på projektorn. När bilden är positionerad där du vill ha den släpper du snabbspärren så låses foten i det läget. 2. Skruva den bakre justeringsfoten för 1 fininställning av den horisontella vinkeln. 2 Fäll in foten genom att hålla upp projektorn samtidigt som du trycker på frikopplingsknappen. Sätt sedan sakta ned projektorn. Skruva på den bakre foten i motsatt riktning. Om projektorn inte står på en plan yta eller om skärmen inte står vinkelrätt mot projektorn blir den projicerade bilden trapetsformad. Information om hur du åtgärdar detta finns i "Korrigera 2D Keystone" på sid. 30. Titta inte in i objektivet när lampan är på. Det starka ljuset från lampan kan skada ögonen. Var försiktig när du trycker på justeringsknappen eftersom den sitter nära ventilationsgallret där det kommer ut varmluft. Användning 29

30 Automatisk justering av bilden I vissa fall behöver bildkvaliteten optimeras. Det gör du genom att trycka på AUTO på projektorn eller fjärrkontrollen. Inom 5 sekunder kommer den inbyggda intelligenta autojusteringsfunktionen att ställa om frekvensvärdena och klockan så att du får bästa möjliga bildkvalitet. Skärmen visar "Autojustering..." medan Auto används. Den här funktionen är endast tillgänglig när datorsignal (analog RGB) valts. Korrigera 2D Keystone 2D Keystone-funktionen möjliggör ett större projektorinstallationsområde jämfört med vanliga projektorer med begränsade placeringsmöjligheter framför skärmen. Du måste korrigera detta manuellt genom att följa ett av dessa steg. Använda projektorn eller fjärrkontrollen Tryck på / / / för att visa sidan 2D Keystone. Tryck på / för att justera vertikala värden från -30 till 30. Tryck på / för att justera horisontella värden från -25 till 25. Använda skärmmenyn 1. Tryck på Menu/Exit och välj menyn VISNING. 2. Tryck på för att välja 2D Keystone och tryck på Mode/Enter. 3. Tryck på / / / för att justera keystonevärdena. Använda knappen QUICK INSTALL 1. Tryck på QUICK INSTALL på fjärrkontrollen. 30 Användning

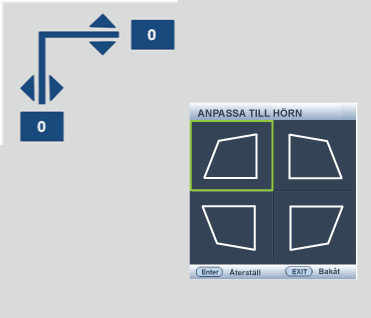

31 2. Tryck på för att välja 2D Keystone och tryck på Mode/Enter. 3. Tryck på / / / för att justera keystonevärdena. Justera Anpassa efter hörn Justera bildens fyra hörn manuellt genom att ställa in horisontella och vertikala värden. Använda skärmmenyn 1. Välj Anpassa till hörn i menyn VISNING och tryck på Mode/Enter. 2. Tryck på / / / för att välja ett av de fyra hörnen och tryck på Mode/Enter. 3. Tryck på / för att justera vertikala värden från 0 till Tryck på / för att justera horisontella värden från 0 till 60. Använda knappen QUICK INSTALL 1. Tryck på QUICK INSTALL på fjärrkontrollen. 2. Tryck på för att välja Anpassa till hörn och tryck på Mode/Enter. 3. Följ stegen 2~4 i ovanstående avsnitt. Användning 31

32 Finjustera bildstorlek och skärpa 1. Ställ in den storlek som du vill ha på den projicerade bilden med hjälp av zoomskjutreglaget. 2. Sedan ställer du in skärpan genom att använda på fokusringen. 32 Användning

33 Använda menyerna Projektorn är utrustad med skärmmenyer (OSD) för olika inställningar och justeringar. Nedan visas en översikt av menyn. Huvudmenyns ikon Markering (vald) Huvudmeny Delmeny Aktuell ingångssignal Följande exempel beskriver hur man ställer in OSD-menyn. Status Gå till föregående sida eller avsluta genom att trycka på Menu/Exit. 1. Tryck på Menu/Exit på projektorn eller fjärrkontrollen för att öppna OSD-menyn. 3. Tryck på för att välja Bakgrundsfärg och tryck på / för att välja en bakgrundsfärg. 2. Använd / för att markera menyn SYSTEMINSTÄLLNING : Enkel. 4. Tryck på Menu/Exit två gånger* på projektorn eller fjärrkontrollen för att stänga och spara inställningarna. *Första gången du trycker kommer du tillbaka till huvudmenyn och andra gången stängs OSD-menyn. Användning 33

34 Säkra projektorn Med ett säkerhetslås med kabel Projektorn måste installeras på en säker plats för att förhindra stöld. Köp annars ett lås, t.ex. ett Kensington lås, för att säkra projektorn. Du hittar en öppning för ett Kensington-lås på bakre sidan av projektorn. Se artikel 34 på sid. 10 för detaljer. Ett Kensington-kabellås är vanligtvis en kombination av nyckel och lås. Se låsets dokumentation för information om hur det ska användas. Använda lösenordsfunktionen Av säkerhetsskäl och för att förhindra olovlig användning finns det en möjlighet att ställa in ett lösenord för projektorn. Du kan ange lösenordet via OSD-menyn. VARNING: Det blir problematiskt om du aktiverar strömbrytarlåset och sedan glömmer lösenordet. Skriv ut den här handboken (om nödvändigt) och skriv ned lösenordet i den. Förvara den sedan på säker plats för senare bruk. Ställa in ett lösenord Om du ställer in ett lösenord måste du ange det varje gång du startar projektorn. I annat fall går den inte att använda. 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn.-menyn. Tryck på Mode/Enter. 2. Tryck på för att välja Ändra säkerhetsinställningar och tryck på Mode/ Enter. 3. Ange det nya eller befintliga lösenordet. Som bilden till höger visar motsvarar de fyra pilknapparna (,,, ) fyra siffror (1, 2, 3, 4). Ange lösenordet med hjälp av pilknapparna. Om funktionen används för första gången, ange standardlösenordet (1, 1, 1, 1, 1, 1) för projektorn genom att trycka på piltangenten sex gånger. 4. Bekräfta det nya lösenordet genom att ange det igen. När du har angett lösenordet visas Säkerhetsinställn.-sidan igen. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Tryck på för att välja Strömbrytarlås och välj På genom att trycka på /. 34 Användning

35 6. För att gå ur menyn trycker du på Menu/Exit. Om du glömmer bort lösenordet Om lösenordsfunktionen är aktiverad visas en uppmaning att ange det sexsiffriga lösenordet varje gång du startar projektorn. Om du anger fel lösenord visas ett meddelande om fel lösenord (se bilden till höger) i tre sekunder, följt av meddelandet 'ANGE LÖSENORD'. Du kan försöka igen genom att ange ett nytt sexsiffrigt lösenord. Om du inte skrev upp lösenordet i handboken och inte kan komma ihåg det kan det återställas. Se "Procedur för återställning av lösenordet" på sid. 35 för detaljer. Om du anger ett felaktigt lösenord fem gånger i följd stängs projektorn automatiskt av efter en liten stund. Procedur för återställning av lösenordet 1. Håll ned AUTO på projektorn eller fjärrkontrollen i tre sekunder. Projektorn visar ett kodat nummer på skärmen. 2. Skriv ned numret och stäng av projektorn. 3. Be om hjälp att avkoda numret på ditt lokala BenQ-servicecenter. Du kan bli ombedd att visa upp inköpskvittot på projektorn som bevis på att det är du som är ägaren. Ändra lösenordet 1. Öppna OSD-menyn och gå till SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn.. 2. Markera Ändra lösenord och tryck på Mode/Enter. Meddelandet 'ANGE AKTUELLT LÖSENORD' visas. 3. Ange det gamla lösenordet. Om lösenordet stämmer visas meddelandet 'ANGE NYTT LÖSENORD'. Om lösenordet inte stämmer visas felmeddelandet i tre sekunder följt av meddelandet 'ANGE AKTUELLT LÖSENORD' och du kan försöka igen. Du kan trycka på Menu/Exit för att avbryta ändringen eller försöka med ett annat lösenord. 4. Ange ett nytt lösenord. VIKTIGT: De inmatade siffrorna visas som asterisker på skärmen. Skriv upp lösenordet här i handboken i förväg eller när du angett det så att du har det till hands om du skulle glömma det. Lösenord: Förvara handboken på ett säkert ställe. 5. Bekräfta det nya lösenordet genom att ange det igen. 6. Du har nu angett ett nytt lösenord för projektorn. Kom ihåg att ange det nya lösenordet nästa gång du startar projektorn. Användning 35

36 7. För att gå ur menyn trycker du på Menu/Exit. Inaktivera lösenordsfunktionen För att inaktivera lösenordsskyddet går du tillbaka till menyn SYSTEMINSTÄLLNING : Avancerad > Säkerhetsinställn. > Ändra säkerhetsinställningar efter det att du öppnat skärmmenysystemet Mode/Enter. Meddelandet 'ANGE LÖSENORD' visas. Ange det aktuella lösenordet. Om lösenordet är korrekt återgår OSD-menyn till Säkerhetsinställn.-sidan igen. Markera Strömbrytarlås och välj Av genom att trycka på /. Du behöver inte ange lösenordet nästa gång du sätter på projektorn. Om lösenordet inte stämmer visas felmeddelandet i tre sekunder följt av meddelandet 'ANGE LÖSENORD' och du kan försöka igen. Du kan trycka på Menu/Exit för att avbryta ändringen eller försöka med ett annat lösenord. Även om du inaktiverar lösenordsfunktionen bör du ha det gamla lösenordet tillgängligt om du skulle behöva aktivera funktionen igen genom att ange det gamla lösenordet. Byta ingångssignal Projektorn kan anslutas till flera enheter samtidigt. Den kan emellertid endast visa en helskärm åt gången. Vid uppstart söker projektorn automatiskt efter tillgängliga signaler. Om du vill att projektorn automatiskt ska söka efter signalerna kontrollerar du att funktionen Snabb autosökning i menyn KÄLLA är På (standard för denna projektor). Du kan även växla mellan tillgängliga ingångssignaler manuellt. 1. Tryck på SOURCE på projektorn eller på fjärrkontrollen. Ett fält för val av källa visas. 36 Användning

37 2. Tryck på / tills önskad signal är markerad och tryck därefter på Mode/Enter. När källan hittats visas information om den valda källan på skärmen i sekunder. Om det finns flera anslutna enheter kan du söka efter en annan signal genom att upprepa stegen 1-2. Den projicerade bildens ljusstyrka ändras också när du byter ingångssignal. PC, dvs. datapresentationer (grafik) från en dator som använder mest stillbilder är generellt sett ljusare än Video som visar mest rörliga bilder (filmer). Typen av ingångssignal påverkar också vilka inställningar som är tillgängliga i Bildläge. Se "Välja bildläge" på sid. 40 för ytterligare detaljer. Projektorns ursprungliga visningsupplösning är bildförhållandet 16:10. Du bör välja och använda en ingångssignal som matar ut med den här upplösningen för att få bästa resultat vid bildvisning. Alla andra upplösningar skalförändras av projektorn beroende på vilket bildförhållande som ställts in, vilket kan orsaka bildförvrängning eller sämre bildskärpa. Se "Välja bildförhållande" på sid. 38 för ytterligare detaljer. Ändra färgutrymme Om du mot all förmodan ansluter projektorn till en DVD-spelare via projektorns HDMI-ingång och den projicerade bilden visar fel färger, byt färgutrymme till YUV. 1. Tryck Menu/Exit och tryck sedan / tills menyn KÄLLA är markerad. 2. Tryck på för att markera Överföring av färgutrymme och tryck sedan på / för att välja en lämplig färgrymd. Denna funktion är endast tillgänglig när HDMI-ingången används. Förstora och söka efter detaljer Om du behöver leta efter detaljer på den projicerade bilden kan du förstora den. Använd pilknapparna för att navigera på bilden. Använda OSD-menyn 1. Tryck Menu/Exit och tryck sedan / tills menyn VISNING är markerad. 2. Tryck på för att välja Digital zoom och tryck på Mode/Enter. Zoomfältet visas. 3. Tryck på på projektorn upprepade gånger för att förstora bilden till önskad storlek. 4. Navigera i bilden genom att trycka på Mode/Enter för att byta till panoreringsläget och tryck på riktningsknapparna (,,, ) för att navigera i bilden. 5. Om du vill minska bildens storlek trycker du på Mode/Enter för att gå tillbaka till funktionen för att zooma in/ut och trycker sedan på AUTO för att återställa bilden till den ursprungliga storleken. Du kan även trycka på upprepade gånger tills bilden visas i den ursprungliga storleken. Användning 37

38 Det går bara att navigera i bilden om den har förstorats. Bilden kan förstoras ytterligare när du letar efter detaljer. Välja bildförhållande Bildförhållandet är förhållandet mellan bildens bredd och höjd. Eftersom digitala signaler blir allt vanligare kan digitala visningsenheter som den här projektorn dynamiskt sträcka ut och skalförändra bilden till ett annat förhållande än det som kommer från ingångssignalen. För att ändra bildförhållandet på den projicerade bilden (oavsett källans bildförhållande): Använda fjärrkontrollen 1. Tryck på Aspect för att visa aktuella inställningar. 2. Tryck upprepade gånger på Aspect för att välja det bildförhållande som passar för videosignalens format och dina visningskrav. Använda OSD-menyn 1. Tryck Menu/Exit och tryck sedan / tills menyn VISNING är markerad. 2. Tryck på för att välja Bildförhållande. 3. Tryck på / för att välja det bildförhållande som passar för videosignalens format och dina visningskrav. Om bildförhållandet På bilderna nedan är inaktiva områden svarta och aktiva vita. OSDmenyer kan visas på de oanvända svarta områdena. 1. Auto: Skalförändrar en bild så att den passar projektorns upplösning i sin horisontella eller vertikala bredd. Det är lämpligt när den inkommande bilden varken har bildförhållandet 4:3 eller 16:9 och du vill utnyttja så mycket som möjligt av skärmen utan att ändra bildförhållandet. 2. Verklig: Bilden projiceras med den ursprungliga upplösningen och anpassas för att rymmas inom visningsområdet. Ingångssignaler med lägre upplösning kommer att projiceras i en mindre bild än om den hade förstorats till att fylla skärmen. Du kan också justera zoominställningen eller flytta projektorn närmare filmduken för att öka storleken om det är nödvändigt. Du kan behöva korrigera projektorns fokusering efter sådana justeringar. 16:10-bild 16:9-bild 4:3-bild 16:9-bild 38 Användning

39 3. 4:3: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 4:3. Det här passar bäst för bilder i 4:3-format, till exempel datorskärmar, standard-tv-filmer och dvd-filmer i 4:3-format, eftersom bilden då visas utan förändring av bildförhållandet :9: Anpassar en bild så att den visas i mitten av skärmen med bildförhållandet 16:9. Det här passar bäst för bilder som redan har bildförhållandet 16:9, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet :10: Justerar bildskalan så att bilden visas mitt på duken i bildförhållande 16:10. Det här passar bäst för bilder som redan har bildförhållandet 16:10, exempelvis högupplöst TV (HDTV), eftersom bilden då visas utan förändring av bildförhållandet. 4:3-bild 16:9-bild 16:10-bild Användning 39

40 Optimera bilden Välja bildläge Projektorn levereras med ett flertal fabriksinställda programlägen så du kan välja ett som passar ditt rum och typ av ingångssignal. Välj ett användningsläge som passar dina behov genom att följa något av följande steg. Tryck på Mode/Enter på fjärrkontrollen eller projektorn upprepade gånger tills önskat läge är valt. Gå till menyn BILDINSTÄLLNINGAR > Bildläge och tryck på / för att välja önskat läge. Bildlägena visas nedan. 1. Dynamisk läge: Maximerar den projicerade bildens ljusstyrka. Den här inställningen passar omgivningar där extra hög ljusstyrka krävs, t.ex. när man använder projektorn i väl upplysta rum. 2. Presentation läge (Standard): Avsett för presentationer. Ljusstyrkan betonas i detta läge. 3. srgb läge: Maximerar renheten hos RGB-färgerna och ger verklighetstrogna bilder oavsett ljusstyrka. Passar bäst för bilder tagna med en srgb-kompatibel och riktigt kalibrerad kamera, och för datorgrafik och ritprogram som t.ex. AutoCAD. 4. Bio läge: Lämpar sig för att se färgrika filmer, videoklipp från digitalkameror eller digital video från dator, i ett mörkt (nedsläckt) rum. 5. Användare 1/Användare 2 läge: Återkallar de inställningar som anpassats baserat på aktuella, tillgängliga bildlägen. Se "Ställa in läget Användare 1/ Användare 2" på sid. 40 för ytterligare detaljer. Ställa in läget Användare 1/Användare 2 Du kan välja mellan två användardefinierade lägen om de aktuella bildlägena inte motsvarar dina behov. Du kan använda ett av bildlägena (utom Användare 1/ Användare 2) som startpunkt och anpassa inställningarna. 1. Tryck på Menu/Exit för att öppna OSD-menyn. 2. Gå till BILDINSTÄLLNINGAR > Bildläge-menyn. 3. Tryck på / för att välja Användare 1 till Användare Tryck på för att välja Referensläge. Denna funktion är bara tillgänglig när läget Användare 1 eller Användare 2 är valt i undermenyposten Bildläge. 5. Tryck på / så att ett bildläge som motsvarar dina behov väljs. 6. Tryck på för att välja en undermenypost som ska ändras och justera värdet med /. Se "Finjustera bildkvaliteten i användarlägen" nedan för mer information. 40 Användning

41 7. Inställningarna sparas när de väljs. Använda väggfärg I situationer där du projicerar på en färgad yta, till exempel en målad vägg som kanske inte är vit, kan funktionen Väggfärg korrigera den projicerade bildens färg för att förhindra eventuella färgskillnader mellan källan och de projicerade bilderna. Om du vill använda den här funktionen går du till menyn VISNING > Väggfärg och trycker på / för att välja den färg som bäst motsvarar projektionsytans färg. Det finns flera förkalibrerade färger att välja mellan: Ljusgul, Rosa, Ljusgrön, Blå och Svart tavla. Finjustera bildkvaliteten i användarlägen Beroende på vilken signaltyp som upptäckts finns det några användardefinierade funktioner tillgängliga när Användare 1 eller Användare 2 valts. Baserat efter dina behov, du kan göra justeringar av dessa funktioner genom att markera dem och trycka / på projektorn eller fjärrkontrollen Justera Ljusstyrka Ju högre värdet är, desto ljusare blir bilden. Ju lägre inställning, desto mörkare bild. Justera kontrollen så att svarta områden i bilden ser svarta ut och så att du kan se detaljer i de mörka områdena Justera Kontrast Ju högre värdet är, desto större blir kontrasten. Använd denna för att ställa in nivån av vita nyanser när du justerat Ljusstyrka inställningen för att passa din input och visningsområde Du kan även justera Ljusstyrka eller Kontrast genom att använda knappen BRIGHT eller CONTRAST på fjärrkontrollen. Justera Färg Med en lägre inställning blir färgerna mindre mättade. Om inställningen är för hög blir färgerna i bilden för intensiva och bilden ser orealistisk ut. Justera Färgton Ju högre värde, desto rödare blir bilden. Ju lägre värde, desto grönare blir bilden. Justera Skärpa Ju högre värde, desto skarpare blir bilden. Ju lägre värde, desto mjukare blir bilden. Justera Brilliant Color Denna funktion använder sig av en ny färgbehandlingsalgoritm och förbättringar i systemnivå för att möjliggöra högre ljusstyrka samtidigt som färgerna blir verkligare och mer vibrerande. Det möjliggör en mer än 50 % ljusstyrkeökning i mellantonsbilder, som är vanliga i video- och naturscener, så att projektorn återger realistiska bilder med äkta färger. Om du föredrar bilder med den kvaliteten väljer du På. Om du inte behöver det väljer du Av. Användning 41

42 På är standardinställningen och rekommenderas för den här projektorn. När Av valts är inte funktionen Färgtemperatur tillgänglig. Välja Färgtemperatur Tillgängliga alternativ för färgtemperatur* varierar beroende på vald signaltyp. 1. Sval: Ger en blåaktig bild. 2. Normal: Bibehåller normala nyanser för vitt. 3. Varm: Ger en rödaktig bild. *Om färgtemperaturer: Det finns många olika toner som av olika anledningar benämns som "vita". En vanlig benämning för återgivning av vita nyanser är "färgtemperatur". Vitt med låg färgtemperatur blir rödaktigt. Vitt med hög färgtemperatur ser ut att ha mera blått i sig. Inställning av önskad färgtemperatur Ställa in en önskad färgtemperatur: 1. Markera Färgtemperatur och välj Varm, Normal eller Sval genom att trycka på / på projektorn eller fjärrkontrollen. 2. Tryck på för att välja Finjustering av färgtemperatur och tryck på Mode/Enter. Sidan för finjustering av färgtemperatur visas. 3. Tryck på / för att markera den post som du vill ändra och justera värdena genom att trycka på /. R-förstärkning/G-förstärkning/B-förstärkning: Justerar konstrastnivåerna för röd, grön och blå. R-förskjutning/G-förskjutning/B-förskjutning: Justerar nivån på ljusstyrkan röd, grön och blå. 4. Avsluta och spara inställningarna genom att trycka på Menu/Exit. 3D-färghantering I de flesta installationssituationer är inte färghantering nödvändig, t.ex. i klassrum, sammanträdesrum eller sällskapsrum där ljuset förblir tänt, eller där det kommer in dagsljus genom fönstren. Färghantering bör endast användas vid permanenta installationer med styrda ljusnivåer, t.ex. i styrelserum, föreläsningssalar eller hemmabioanläggningar. Med färghantering kan du finjustera så att färgåtergivningen blir tydligare. Riktig färghantering kan endast uppnås vid kontrollerade och upprepbara visningsförhållanden. Du måste använda en kulörmätare och ange ett antal passande källbilder för att mäta färgåtergivningen. Dessa verktyg medföljer inte projektorn, men återförsäljaren av projektorn eller en kvalificerad installatör bör kunna hjälpa dig. Färghantering har sex uppsättningar (RGBCMY) färger som ska justeras. När du väljer färg kan du dess intervall och mättnad justeras oberoende enligt dina önskemål. Om du har köpt en testskiva med olika färgtestmönster som kan användas för att testa färgpresentationen på tv-apparater, projektorer etc. Du kan projicera bilder på skivan på skärmen och ange menyn 3D-färghantering för att göra justeringar. 42 Användning

43 Så här justerar du inställningarna: 1. Gå till menyn BILDINSTÄLLNINGAR och markera 3D-färghantering. 2. Tryck på Mode/Enter och sidan 3D-färghantering visas. 3. Markera Primär färg och tryck på / för att välja en av färgerna röd, gul, grön, cyan, blå eller magenta. 4. Tryck på för att markera Nyans och tryck sedan på / för att välja dess omfånget. En ökning av omfånget inkluderar färger som består av fler proportioner av dess två angränsande färger. Se bilden till höger för information RÖD Gul GRÖN om hur färgerna förhåller sig till varandra. Magenta Cyan Om du exempelvis väljer röd och ställer in dess intervall på 0 väljs endast rent röd BLÅ färg i den projicerade bilden. Om du ökar omfånget inkluderas röd färg som ligger nära gult och rött som ligger nära magenta. 5. Tryck på för att markera Mättnad och justera dess värden efter önskemål genom att trycka på /. Varje justering som görs återspeglas omedelbart i bilden. Om du exempelvis väljer Röd och ställer in dess värde till 0 påverkas endast rent röd färg. Mättnad är mängden av denna färg i en videobild. Lägre inställningar ger mindre mättade färger; en inställning på "0" tar helt bort färgen ur bilden. Om färgrenheten är för hög blir färgen överväldigande och orealistisk. 6. Tryck på för att markera Förstärkning och justera dess värden enligt önskemål genom att trycka på /. Kontrastnivån för vald primärfärg påverkas. Varje justering som görs återspeglas omedelbart i bilden. 7. Upprepa steg 3 till 6 för andra färgjusteringar. 8. Kontrollera att du gjort alla önskade justeringar. 9. Avsluta och spara inställningarna genom att trycka på Menu/Exit. Återställning av nuvarande eller alla bildlägen 1. Gå till menyn BILDINSTÄLLNINGAR och markera Återställ bildinställning. 2. Tryck på Mode/Enter och tryck på / för att välja Aktuell eller Alla. Aktuell: återställer nuvarande bildläge till förinställda inställningar från fabrik. Alla: återställer alla inställningar, förutom Användare 1/Användare 2 i BILDINSTÄLLNINGAR menyn till förinställda inställningar från fabrik. Användning 43

44 Ställa in presentationstimern Presentationstimern kan visa återstående presentationstid på skärmen. På så sätt kan du hantera tiden på ett bättre sätt när du håller en presentation. Följ de här stegen för att använda den här funktionen: 1. Gå till SYSTEMINSTÄLLNING : Enkel > Presentationstimer-menyn och tryck på Mode/Enter för att visa Presentationstimer sidan. 2. Markera Timerintervall och bestäm timerns tidsperiod genom att trycka på /. Tidsperioden kan ställas in från 1 till 5 minuter i 1-minutssteg och från 5 till 240 minuter i 5-minutssteg. 3. Tryck på för att markera Timervisning och välj om du vill att timern ska visas på skärmen genom att trycka på /. Alternativ Beskrivning Alltid Visar timern på skärmen under hela presentationen. 1 min/2 min/3 min Visar timern på skärmen under de sista 1/2/3 minuterna. Aldrig Döljer timern under hela presentationen. 4. Tryck på för att markera Timerposition och ställ in timerpositionen genom att trycka på /. Överst till vänster Nederst till vänster Överst till höger Nederst till höger 5. Tryck på för att markera Räkningsmetod för timer och välj önskad räkningsmetod genom att trycka på /. Alternativ Beskrivning Uppräkning Räknar uppåt från 0 till den inställda tiden. Nedräkning Räknar nedåt från den inställda tiden till Tryck på för att markera Påminnelsesignal och bestämma om du vill aktivera ljudpåminnelse genom att trycka på /. Om du väljer På, hörs en dubbel ljudsignal de sista 30 sekunderna av upp/nerräkningen, och en tredubbel ljudsignal hörs när timern är klar. 7. Aktivera presentationstimern genom att trycka på. Tryck sedan på / för att markera På och sedan på Mode/Enter. 8. Ett bekräftelsemeddelande visas. Markera Ja och tryck på Mode/Enter för att bekräfta. Du kommer att se meddelandet "Timern är påslagen!" på skärmen. Timern börjar räkna när den slås på. Utför följande steg om du vill avbryta timern: 1. Gå till SYSTEMINSTÄLLNING : Enkel > Presentationstimer-menyn och tryck på för att markera Av sidan. Tryck på Mode/Enter. Ett bekräftelsemeddelande visas. 2. Markera Ja och tryck på Mode/Enter för att bekräfta. Du kommer att se meddelandet "Timern är avstängd!" på skärmen. 44 Användning

45 Dölja bilden För att dra publikens fulla uppmärksamhet till presentatören kan du dölja skärmbilden med hjälp av knappen ECO BLANK. Tryck på valfri tangent på projektorn eller fjärrkontrollen för att återställa bilden. Orden "Eco Blank" visas på skärmen när bilden är dold. När denna funktion är aktiverad med en ljudingång ansluten, ljudet kan fortfarande höras. Det går att ställa in tiden för tom skärm i SYSTEMINSTÄLLNING : Enkel > Driftsinställningar > Timer för svart bild-menyn så att projektorn visar bilden automatiskt efter en viss tid utan åtgärder på en tom skärm. Tidslängden kan ställas in från 5 till 30 minuter i 5-minuters steg. Blockera inte projektionsobjketivet eftersom det kan värma upp det blockerade objektet. Oavsett om Timer för svart bild är aktiverad eller inte, kan du trycka på valfri tangent på projektorn eller fjärrkontrollen för att återställa bilden. Frysa bilden Frys bilden genom att trycka på FREEZE på fjärrkontrollen. Ordet "FREEZE" visas på skärmen. Återställ bilden genom att trycka på valfri knapp på projektorn eller fjärrkontrollen. Även om bilden på skärmen är frusen så fortsätter filmen på videokällan att rulla. Om den inkopplade enheten även sänder ut ljud kommer ljudet att höras även om bilden är frusen på skärmen. Användning på hög höjd Vi rekommenderar att du använder Höghöjdsläge när din omgivning är mellan 1500 m och 3000 m över havet, och rumstemperaturen är mellan 0-35 C. Använd inte Höghöjdsläge om du befinner dig på en höjd av 0 m till 1500 m ö h och rumstemperaturen är mellan 0-35 C. Projektorn blir för kall om du slår på detta läge under sådana villkor. Aktivera Höghöjdsläge: 1. Tryck Menu/Exit och tryck sedan / tills menyn SYSTEMINSTÄLLNING : Avancerad är markerad. 2. Tryck på för att markera Höghöjdsläge och tryck sedan på / för att välja På. Ett bekräftelsemeddelande visas. 3. Markera Ja och tryck på Mode/Enter. Hantering i "Höghöjdsläge" kan orsaka högre brusnivåer eftersom ökad fläkthastighet krävs för att förbättra systemavkylningen och prestandan. Om du använder den här projektorn under andra extrema förhållanden (förutom ovanstående) kan den automatiska avstängningen aktiveras, vilket skyddar projektorn mot överhettning. I så fall löser du problemet genom att växla till Höghöjdsläge. Detta Användning 45

46 innebär emellertid inte att projektorn kan fungera under alla tänkbara svåra och extrema förhållanden. Justera ljudet Ljudjusteringarna som utförs nedan påverkar projektorns högtalare. Se till att du har utfört en korrekt anslutning till projektorns ljudingång. Se "Anslutning" på sid. 21 för anslutning av ljudingång. Stänga av ljudet För att justera ljudnivån, tryck på MUTE på fjärrkontrollen, eller: 1. Tryck Menu/Exit och tryck sedan / tills menyn SYSTEMINSTÄLLNING : Avancerad är markerad. 2. Tryck på för att välja Ljudinställningar och tryck på Mode/Enter. Sidan för ljudinställningar visas. 3. Markera Tyst och välj På. Justera ljudnivån Justera ljudnivån genom att trycka på VOLUME på fjärrkontrollen eller på projektorn, eller: 1. Upprepa steg 1-2 ovan. 2. Markera Volym och välj önskad ljudnivå. Stänga av Ström på/av ringsignal Stänga av signalen: 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera Signal för påslagning/avstängning och välj Av. Enda sättet att ändra ringtonen för Ström på/av är att välja På eller Av här. Inställningen ändras inte av att ljudet stängs av eller att ljudnivån ändras. Justerar mikrofonens ljudnivå. Justera ljudnivån: 1. Upprepa steg 1-2 i avsnittet Tysta ljudet. 2. Markera Mikrofonvolym och välj önskad ljudnivå. Mikrofonljudet fortsätter att fungera även om Tyst aktiverats. 46 Användning

47 Anpassa projektorns menyvisning OSD-menyerna kan ställas in enligt dina önskemål. Följande inställningar påverkar inte projektorns inställningar, drift eller prestanda. Språk i menyn SYSTEMINSTÄLLNING : Enkel ställer in ditt språk för OSDmenyn. Tryck på Mode/Enter för att visa språksidan. Använd / / / and Mode/Enter för att välja språk. Tid för menyvisning i menyn SYSTEMINSTÄLLNING : Enkel > Menyinställningar ställer in tidslängden som OSD-menyn kommer att vara aktiv efter din sista knapptryckning. Du kan ange en tidsperiod på mellan 5 och 30 sekunder i steg om 5 sekunder. Använd / för att välja en lämplig tid. Menyplacering i menyn SYSTEMINSTÄLLNING : Enkel > Menyinställningar ställer in OSD-menyns position på fem platser. Använd / för att välja önskad position. Påminnelsemeddelande i SYSTEMINSTÄLLNING : Enkel > Menyinställningar-menyn ställer in om påminnelsemeddelanden ska visas på skärmen. Använd / för att välja önskad inställning. Välkomstskärm i menyn SYSTEMINSTÄLLNING : Enkel ställer in en föredragen logotypskärm som visas under projektorns uppstartning. Använd / för att välja skärm. Välj lampsparläge Använda fjärrkontrollen. Tryck på LAMP MODE och fältet för val av lampläge visas. Använd / för att välja Normal/Ekonomiläge/SmartEco. Använda OSD-menyn. 1. Tryck Menu/Exit och tryck sedan / tills menyn SYSTEMINSTÄLLNING : Avancerad är markerad. 2. Tryck på för att välja Lampinställningar och tryck på Mode/Enter. Sidan för Lampinställningar visas. 3. Markera Lampläge och tryck sedan på / för att välja Normal/ Ekonomiläge/SmartEco. Lampans ljusstyrka varierar mellan de olika lamplägena. Se beskrivningen i nedanstående tabell. Lampläge Normal Ekonomiläge SmartEco Beskrivning Ger full ljusstyrka i lampan Sänker ljusstyrkan att förlänga lampans livslängd och minskar fläktljudet Justerar lampans effekt automatiskt beroende på ljusstyrkan i innehållet Om ekonomiläge läge eller SmartEco-läge valts reduceras ljusstyrkan och den projicerade bilden mörkare. Användning 47

48 Använda Lektionsplan För att göra det lättare för lärare att skriva på tavlan kan du använda den inbyggda mallen med OSD-menyn. Öppna OSD-menyn och gå till VISNING > Lektionsplan. Välj Svart tavla/ Whiteboard > Av/Bokstavsform/Arbetsblad/Koordinatsystem. Lektionsplan visas. Lektionsplan Whiteboard Svart tavla Bokstavsform Arbetsblad Koordinatsystem 48 Användning

49 Presentation från en USB-läsare Den här funktionen visar ett bildspel med bilder lagrade på en USB-flashenhet ansluten till projektorn. Den kan eliminera behovet av en datorkälla. Bildfilstyper USB-läsaren visa bilder i JPEG-, GIF-, TIFF-, PNG- och BMP- format. En fyrkantig ruta visas i filnamnet istället för oidentifierade tecken. Det filnamnet stöds inte. Filer i GIF-, TIFF-, PNG- och BMP-format kan endast visas om de är mindre än WXGA (1280 x 800). Om en mapp innehåller fler än 200 bilder visas bara de första 200 bilderna. Förberedelser Visa bilder i ett bildspel på följande sätt: 1. Anslut en USB-flashenhet till din dator och kopiera filer från datorn till USBflashenheten. 2. Starta projektorn om det behövs. 3. Ta bort USB-flashenheten från datorn och sätt i den i projektorns USB TYP-Auttag. 4. Välj USB-läsare i fältet för val av källa. 5. Tryck på Mode/Enter för att öppna miniatyrbildsvisningen. USB-läsarmeny USB-läsarmenyn visas bara när USB-läsare är vald som källa. Denna meny har en bildspelsfunktion med olika inställningar. Användning 49
