Geoteknisk utredning Rapport Geoteknisk undersökning (RGeo)

Transkript

1 Brämhult-Kärra 1:3 m fl Borås stad Geoteknisk utredning Rapport Geoteknisk undersökning (RGeo) Uppdragsnr:

2 Brämhult-Kärra 1:3 m fl Borås stad Geoteknisk utredning Rapport Geoteknisk undersökning (RGeo) Kund Stadsbyggnadskontoret Tord Lundborg BORÅS Konsult WSP Samhällsbyggnad Rullagergatan 4 Box SE Göteborg Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Civiling. Bengt Olsson tel vx, , e-post: bengt.olsson@wspgroup.se C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\RGeo.doc Innehåll Uppdrag 3 Utförda undersökningar 3 Redovisning (4)

3 Uppdrag WSP Samhällsbyggnad har utfört en geoteknisk undersökning inom planområdet Brämhult-Kärra 1:3 m fl i den östra utkanten av Brämhult i Borås. Planområdet ligger längs den östra sidan av Dammgatan på avsnittet mellan Kyllaredsmotet på rv 40 i söder och korsningen Dammgatan.- Kyrkvägen i norr. Utförda undersökningar Fältundersökningen utfördes i februari och mars Undersökningen omfattar upptagning av ett tiotal provgropar med grävmaskin fördelade över området. Under grävningen gjordes provtagning och okulär undersökning av jorden samt observationer beträffande sten- och blockhalt, grundvatten m m. Vidare utfördes manuell sticksondering inom lokala svackor i terrängen för att undersöka tjockleken hos ytskiktet av organisk jord. Ytjordskiktets tjocklek varierade inom dessa partier mellan ca 0,2 och 0,6 m. Dessa resultat redovisas inte närmare. Ungefärlig utsättning av provgroparna utfördes utgående från befintliga vägar, byggnader m m, som kan identifieras på grundkartan. Avvägning utfördes inte, utan plushöjder på markytan vid provgroparna tolkades från grundkartan. Klassificering av jorden utfördes fortlöpande i fält under provgropsgrävningen. Laboratorieundersökning, omfattande jordartsbenämning och bestämning av vattenkvot, gjordes dock på ett par prover vid WSPs geotekniska laboratorium i Göteborg. C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\RGeo.doc Mätning av markradon Mätning av markradon utfördes i maj 2008 i fyra punkter fördelade över området. Vid mätningen användes ett instrument av typ Marcus 10, som är avsett för momentan mätning av radonhalten i jordluften. Mätningen utfördes enligt det standardiserade förfaringssättet, d v s på jordluft som pumpats in i instrumentet via en sond nedslagen till 0,7 m djup under markytan. Vid mätningen rådde följande väderförhållanden: Växlande molnighet och uppehåll. Temperatur ca +10 C. Svag vind. Tabell: Resultat vid markradonmätning Undersöknings- kbq/m 3 Anmärkning punkt R1 56 I den nordvästligaste delen R2 48 I den västra delen R3 37 Vid trevägskorsningen öster om ladugården R4 20 I den södra delen (4)

4 Redovisning Resultatet av utförda undersökningar redovisas enligt följande: Provgropsprotokoll Bilaga 1 Sammanställning av laboratorieresultat Bilaga 2 Plan. Provgropsgrävning Ritning nr G Översiktliga beskrivningar av geotekniska förhållanden m m ges i Brämhult-Kärra 1:3 m fl. Geoteknisk utredning. PM Planeringsunderlag, daterad WSP Samhällsbyggnad Geo Göteborg/Borås Bengt Olsson C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\RGeo.doc (4)

5 Brämhult-Kärra 1:3 m fl Borås stad Geoteknisk utredning PM Planeringsunderlag Uppdragsnr:

6 Brämhult-Kärra 1:3 m fl Borås stad Geoteknisk utredning PM Planeringsunderlag Kund Stadsbyggnadskontoret Tord Lundborg BORÅS Konsult WSP Samhällsbyggnad Rullagergatan 4 Box SE Göteborg Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm Kontaktperson Civiling. Bengt Olsson tel vx, , e-post: bengt.olsson@wspgroup.se C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\PM Planeringsunderlag.doc Innehåll Uppdrag 3 Planerad bebyggelse 3 Utförda undersökningar 3 Terräng 3 Befintliga byggnader 4 Grundvatten 4 Jordarter 4 Markradon 4 Allmänna rekommendationer 5 Byggbarhet allmänt 5 Stabilitetsförhållanden 5 Sättningsförhållanden 5 Radonskydd 5 Grundläggning 5 Lokalt omhändertagande av dagvatten (6)

7 Uppdrag WSP Samhällsbyggnad har utfört en geoteknisk utredning för området Brämhult-Kärra 1:3 m fl i den östra utkanten av Brämhult i Borås. Planområdet ligger längs den östra sidan av Dammgatan, som går mellan Kyllaredsmotet vid rv 40 i söder och korsningen Dammgatan.-Kyrkvägen i norr. Undersökningsområdet ligger här på ett ca 300 m långt avsnitt längs Dammgatan från en punkt i söder där en gångbro går över Dammgatan till en punkt i norr där gatan går på bro över en GCväg. Från Dammgatan och österut sträcker sig området som mest ca 400 m. Undersökningen skall utgöra det geotekniska underlaget för ny Detaljplan för Brämhult-Kärra 1:3 m fl i Borås stad. Planerad bebyggelse Avsikten med detaljplanen är att området skall användas för bostäder och bebyggas med marknära bostäder, d v s småhus av varierande slag. I den nordvästra delen av området kan en förskola komma att placeras. I planerna ingår också att ett antal nya gator skall byggas inom området utgående från en anslutning till Dammgatan i det nordvästra hörnet av området. Utförda undersökningar En geoteknisk fältundersökning inom området utfördes i februari och mars 2008 av WSP Samhällsbyggnad. Undersökningen omfattar en geoteknisk besiktning och provgropsgrävning med grävmaskin samt manuell sticksondering. Mätning av markradon utfördes i maj Resultatet av undersökningarna framgår av ett särskilt dokument benämnt Rapport Geoteknisk undersökning (RGeo), daterat C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\PM Planeringsunderlag.doc Terräng Terrängen består i huvudsak av öppen, tämligen kuperad numera gräsbevuxen mark, som tidigare till stor del har varit åkermark. De norra och nordöstra delarna av området är mest höglänta och markytan ligger här på nivåer omkring +250 (i norr) och +260 (i nordost). Från denna högre del av området sluttar terrängen nedåt mot söder och sydväst till som lägst nivån ca +138 invid Dammgatan vid gångbron i den sydvästligaste delen. Mindre lokala höjdpunkter och mellanliggande svackor förekommer dock i sluttningen. En uttalad svacka med sankmarkskaraktär finns således intill Dammgatan ungefär mitt på den västra delen av området, där det vid tiden för undersökningen fanns en vattensamling med upp till ca 0,5 m vattendjup. Enstaka stenar och block förekommer spridda i markytan inom vissa partier i söder, som inte har varit uppodlade. En väg leder in i området från Dammgatan längst i nordväst och går österut ca m innanför områdets norra gräns genom en lantgård jfr nedan - för att därifrån gå ut ur området mot norr. Vägen är asfaltbelagd på en kortare sträcka närmast Dammgatan men är till största delen en grusväg. En mindre gångväg går från lantgården till gångbron över Dammgatan längst i sydväst. Ett antal stengärdsgårdar finns både längs gränsen till området och inom området - särskilt i den södra och västra delen. Dessa stengärdsgårdar har i allmänhet en bredd av ca 1 m och en höjd av ca 0,7-1 m, men på vissa avsnitt ökar bredden till ca 2 à 3 m och höjden till 2 m. Alla stengärdsgårdarna är gamla utom den, som ligger längs Dammgatan, som är av betydligt yngre datum. Högar av ihopsamlade stenar och block finns också på flera ställen. Den högre vegetationen inom området utgörs av lövträd i allmänhet enstaka träd längs stengärdsgårdarna, men i söder och sydväst förekommer mindre lövträdsdungar av björk och al (6)

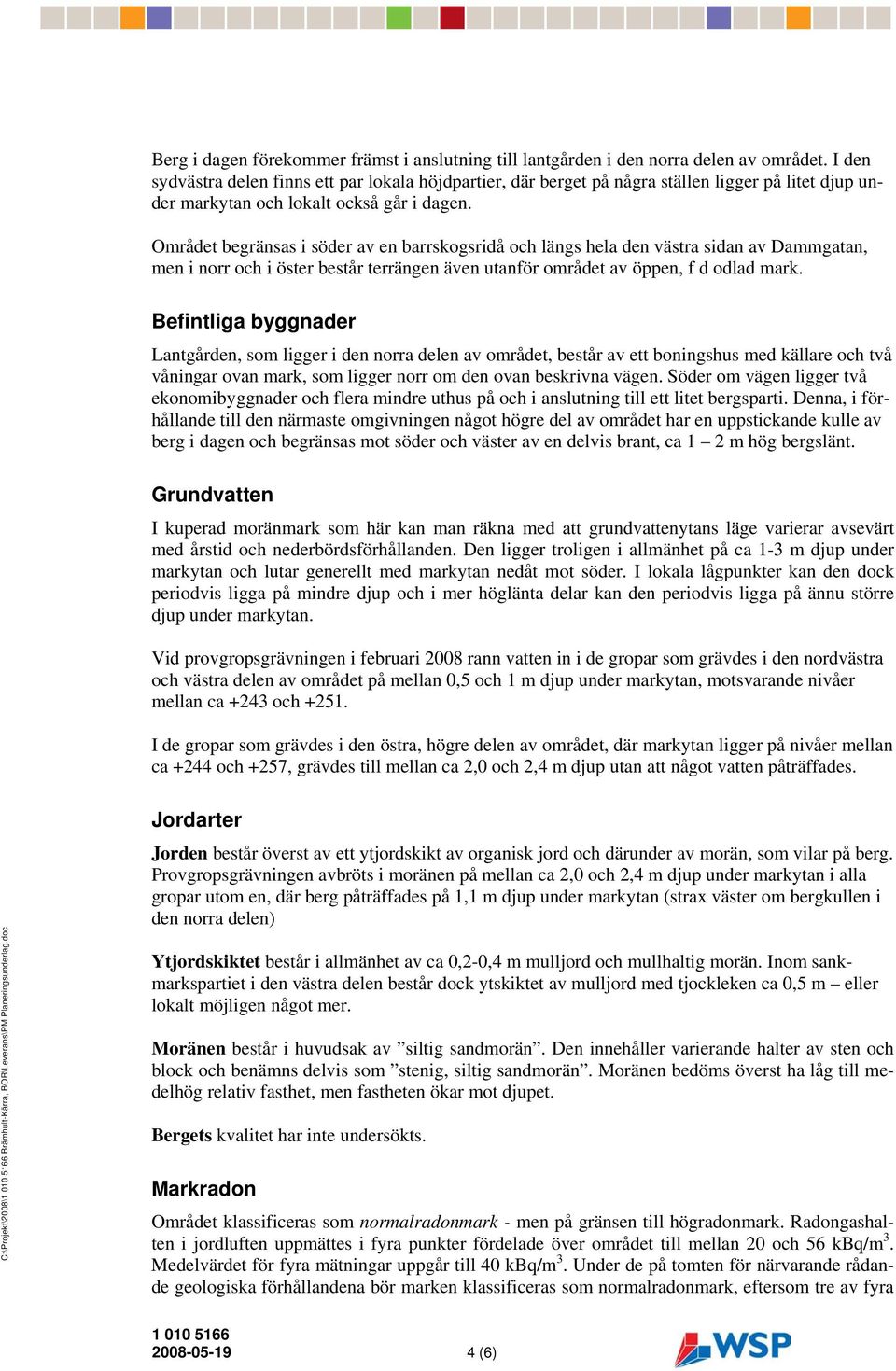

8 Berg i dagen förekommer främst i anslutning till lantgården i den norra delen av området. I den sydvästra delen finns ett par lokala höjdpartier, där berget på några ställen ligger på litet djup under markytan och lokalt också går i dagen. Området begränsas i söder av en barrskogsridå och längs hela den västra sidan av Dammgatan, men i norr och i öster består terrängen även utanför området av öppen, f d odlad mark. Befintliga byggnader Lantgården, som ligger i den norra delen av området, består av ett boningshus med källare och två våningar ovan mark, som ligger norr om den ovan beskrivna vägen. Söder om vägen ligger två ekonomibyggnader och flera mindre uthus på och i anslutning till ett litet bergsparti. Denna, i förhållande till den närmaste omgivningen något högre del av området har en uppstickande kulle av berg i dagen och begränsas mot söder och väster av en delvis brant, ca 1 2 m hög bergslänt. Grundvatten I kuperad moränmark som här kan man räkna med att grundvattenytans läge varierar avsevärt med årstid och nederbördsförhållanden. Den ligger troligen i allmänhet på ca 1-3 m djup under markytan och lutar generellt med markytan nedåt mot söder. I lokala lågpunkter kan den dock periodvis ligga på mindre djup och i mer höglänta delar kan den periodvis ligga på ännu större djup under markytan. Vid provgropsgrävningen i februari 2008 rann vatten in i de gropar som grävdes i den nordvästra och västra delen av området på mellan 0,5 och 1 m djup under markytan, motsvarande nivåer mellan ca +243 och I de gropar som grävdes i den östra, högre delen av området, där markytan ligger på nivåer mellan ca +244 och +257, grävdes till mellan ca 2,0 och 2,4 m djup utan att något vatten påträffades. C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\PM Planeringsunderlag.doc Jordarter Jorden består överst av ett ytjordskikt av organisk jord och därunder av morän, som vilar på berg. Provgropsgrävningen avbröts i moränen på mellan ca 2,0 och 2,4 m djup under markytan i alla gropar utom en, där berg påträffades på 1,1 m djup under markytan (strax väster om bergkullen i den norra delen) Ytjordskiktet består i allmänhet av ca 0,2-0,4 m mulljord och mullhaltig morän. Inom sankmarkspartiet i den västra delen består dock ytskiktet av mulljord med tjockleken ca 0,5 m eller lokalt möjligen något mer. Moränen består i huvudsak av siltig sandmorän. Den innehåller varierande halter av sten och block och benämns delvis som stenig, siltig sandmorän. Moränen bedöms överst ha låg till medelhög relativ fasthet, men fastheten ökar mot djupet. Bergets kvalitet har inte undersökts. Markradon Området klassificeras som normalradonmark - men på gränsen till högradonmark. Radongashalten i jordluften uppmättes i fyra punkter fördelade över området till mellan 20 och 56 kbq/m 3. Medelvärdet för fyra mätningar uppgår till 40 kbq/m 3. Under de på tomten för närvarande rådande geologiska förhållandena bör marken klassificeras som normalradonmark, eftersom tre av fyra (6)

9 mätvärden ligger inom intervallet för normalradonmark, d v s i intervallet kbq/m 3, och ett mätvärde strax över gränsen till högradonmark. Beträffande mätningarnas utförande och resultat se även Geoteknisk utredning. Rapport. Geoteknisk undersökning (RGeo). Eftersom tomten klassificeras som normalradonmark, så skall byggnaden enligt anvisningar från Boverket utföras radonskyddande jfr nedan under Grundläggning. Allmänna rekommendationer Byggbarhet allmänt Byggbarheten bedöms vara god. Det lokala, låglänta partiet med sankmarkskaraktär som finns i den västra delen av området kan fyllas upp något och föses med dränering. De höjdskillnader som finns inom området bör kunna utnyttjas för att variera bebyggelsen då byggnader anpassas till terrängen. Uppfyllning för att minska på höjdskillnaden inom enskilda tomter medför inga stabilitets- eller sättningsproblem. Stabilitetsförhållanden Stabilitetsförhållandena är generellt sett mycket goda och någon risk för spontana skred eller ras finns inte. Sättningsförhållanden Sättningsförhållandena inom området är mycket goda och någon risk för nämnvärda sättningar finns inte för vare sig de byggnader som planeras eller t ex större uppfyllningar. Det förutsätts dock att ytjordskiktet av mullhaltig morän schaktas bort under byggnader och hårdgjorda ytor. C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\PM Planeringsunderlag.doc Radonskydd Byggnader inom området skall utföras radonskyddande. Detta innebär att byggnadsdelar som står i kontakt med jorden, d v s golv på mark och väggar i eventuella källar- och suterrängvåningar, skall utformas så att luft från marken förhindras att tränga in i byggnaden. Särskild uppmärksamhet skall ägnas åt att täta genomföringar av ledningar i golv och väggar. Som har nämnts under rubriken Sättningsförhållanden ovan, så är risken för sättningar generellt sett liten, varför också risken får anses vara relativt liten för att sättingar skall orsaka sprickor i betonggolv utformade som platta på mark. Sådana risker kan sägas föreligga endast till följd av felaktigt utförda fyllningar under byggnader. Grundläggning Byggnaderna kan grundläggas med plattor på konventionellt sätt på naturligt lagrad morän, avsprängt berg och/eller på uppfyllning efter avschaktning av ytskiktet av organisk jord (6)

10 Lokalt omhändertagande av dagvatten Anordningar för lokalt omhändertagande av dagvatten bör lämpligast kunna anläggas inom delar av området, som sluttar nedåt mot söder. Man bör räkna med att den naturligt lagrade moränen som finns på platsen har en viss halt av silt och därför en relativt låg permeabilitet. Innan eventuella infiltrations- och perkolationsanläggningar inom området dimensioneras, så bör morän från aktuella ställen undersökas med avseende på permeabilitet m m. WSP Samhällsbyggnad Geo Göteborg/Borås Bengt Olsson C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\PM Planeringsunderlag.doc (6)

11 RGeo BILAGA 1 Planområdet Brämhults-Kärra 1:3 m fl Borås stad Provgropsprotokoll Provgrop Djup m Jordartsbenämning Anmärkning 1 0,0-0,3 0,3-2,0 Brun/ljusbrun siltig SandMorän Markytan ca + 246,0 Vatten rinner in i gropen på ca 0,8 m djup under markytan. 2 0,0-0,3 0,3-1,1 Brun siltig SandMorän Markytan ca + 251,5 Vatten rinner in i gropen på ca 0,6 m djup under markytan. 1,1 Berg 3 0,0-0,2 0,2-1,2 Brun siltig SandMorän Markytan ca + 243,5 Vatten rinner in i gropen på ca 0,9 m djup under markytan. 4 1,2-2,1 0,0-0, ,5 Brun stenig siltig SandMorän Brun siltig SandMorän Grävningen avbröts p g a hög stenhalt i botten Markytan ca + 246,0 Vatten rinner in i gropen på ca 1,0 m djup under markytan. 0,5.- 1,0 Brun stenig siltig SandMorän 1,0.- 2,1 Brun siltig SandMorän Stort block på 1,9 m djup under markytan

12 RGeo BILAGA 1 2 Provgrop Djup m Jordartsbenämning Anmärkning 5 0,0-0,2 Markytan ca + 250,5 Inget vatten i gropen 0,2-2,3 Brun siltig SandMorän Låg stenhalt lätt att gräva 6 0,0-0,2 Markytan ca + 257,0 Inget vatten i gropen 0,2-2,4 Brun stenig siltig SandMorän med enstaka block 7 0,0-0,2 0,2-2,3 Brun siltig SandMorän med enstaka block Markytan ca + 243,5 Vatten rinner in i gropen på ca 0,5 m djup under markytan. Schaktväggarna rasar in i gropen C:\Projekt\2008\ Brämhult-Kärra, BOR\Leverans\Provgropsprotokoll, Bilaga 1.doc Mall: Pm dot ver ,0-0, ,0 0,0-0, ,2 med mycket rötter Brun stenig siltig SandMorän Brun stenig siltig SandMorän Markytan ca + 246,5 Inget vatten i gropen Gropen grävd intill grunden till ett rivet torp Markytan ca + 248,5 Inget vatten i gropen Mycket sten i en av schaktväggarna

13 Bilaga: 2 Sammanställning av Laboratorieundersökningar samhällsbyggnad Projekt Brämhult-Kärra Geo Göteborg Rullagergatan 6 Uppdragssnummer Göteborg Borrhål PG2 och PG5 Tfn: / -602/ -784/ -841/ - Fältundersökning Fax: Labundersökning Utrustning Skr Kv St I Kv St II Granskning / AZ X Grundvattennivå m u m y Sekt./BH Benämning Den- Vatten- Konfl. Sensi- Skjuvhållfasth Matrl. Tjälf.- Djup sitet kvot gräns tivitet (okorrig.) (korrig.) typ klass m w w L S t τ fu kpa τ fu kpa ATBväg ATBväg t/m 3 % % Kon Kon PG2 0,5 brun siltig SANDMORÄN 21 1,0 PG5 1,0 brun siltig SANDMORÄN 14 2,0
