Över- och underspänningsrelämodul
|
|
- Mattias Vikström
- för 7 år sedan
- Visningar:
Transkript

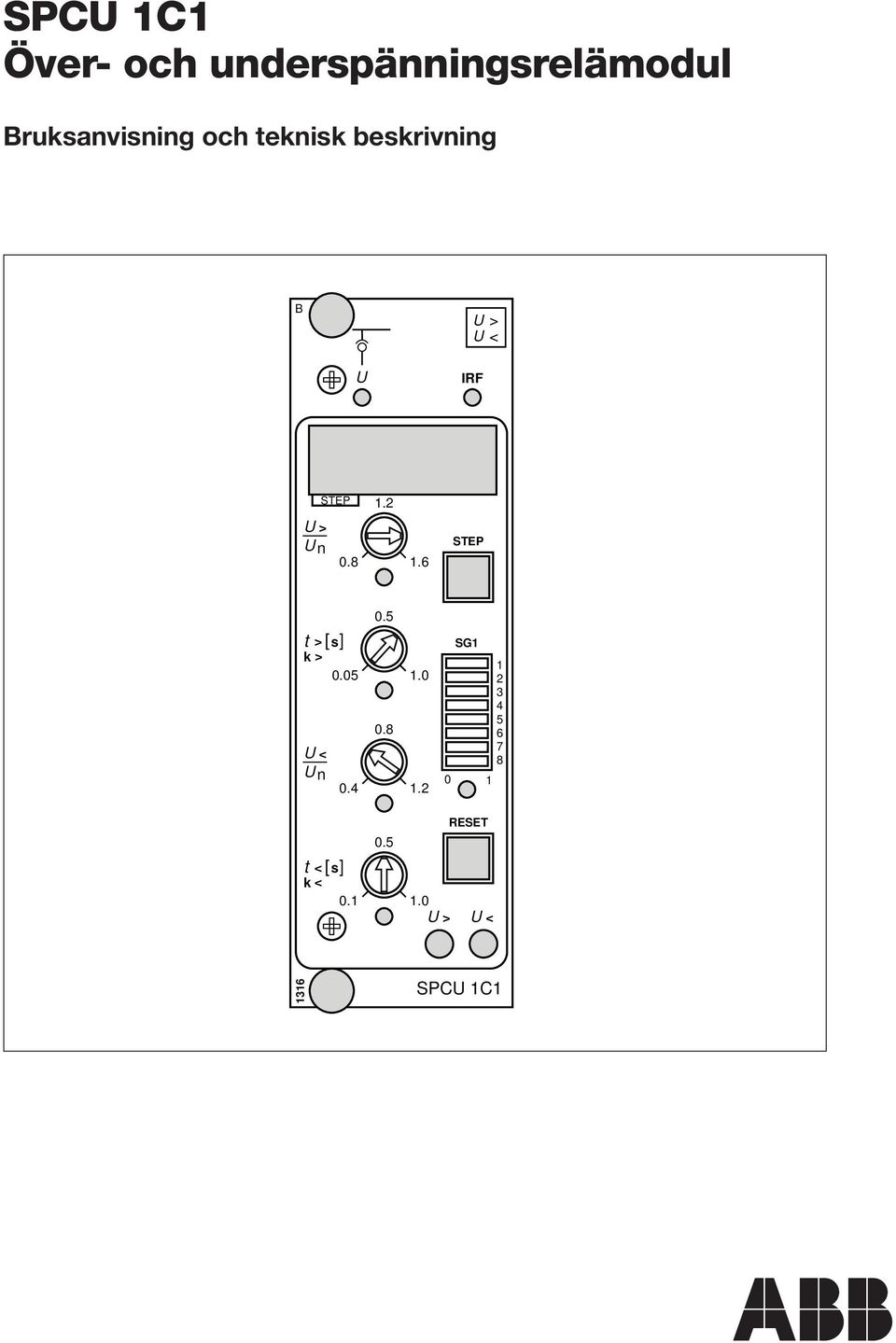

1 SPCU 1C1 Över- och underspänningsrelämodul Bruksanvisning och teknisk beskrivning B U > U < U IRF STEP 1.2 U > U n STEP t [ s] 0.5 > k > U < U n SG t < k < [ s] 0.5 RESET U > U < 1316 SPCU 1C1

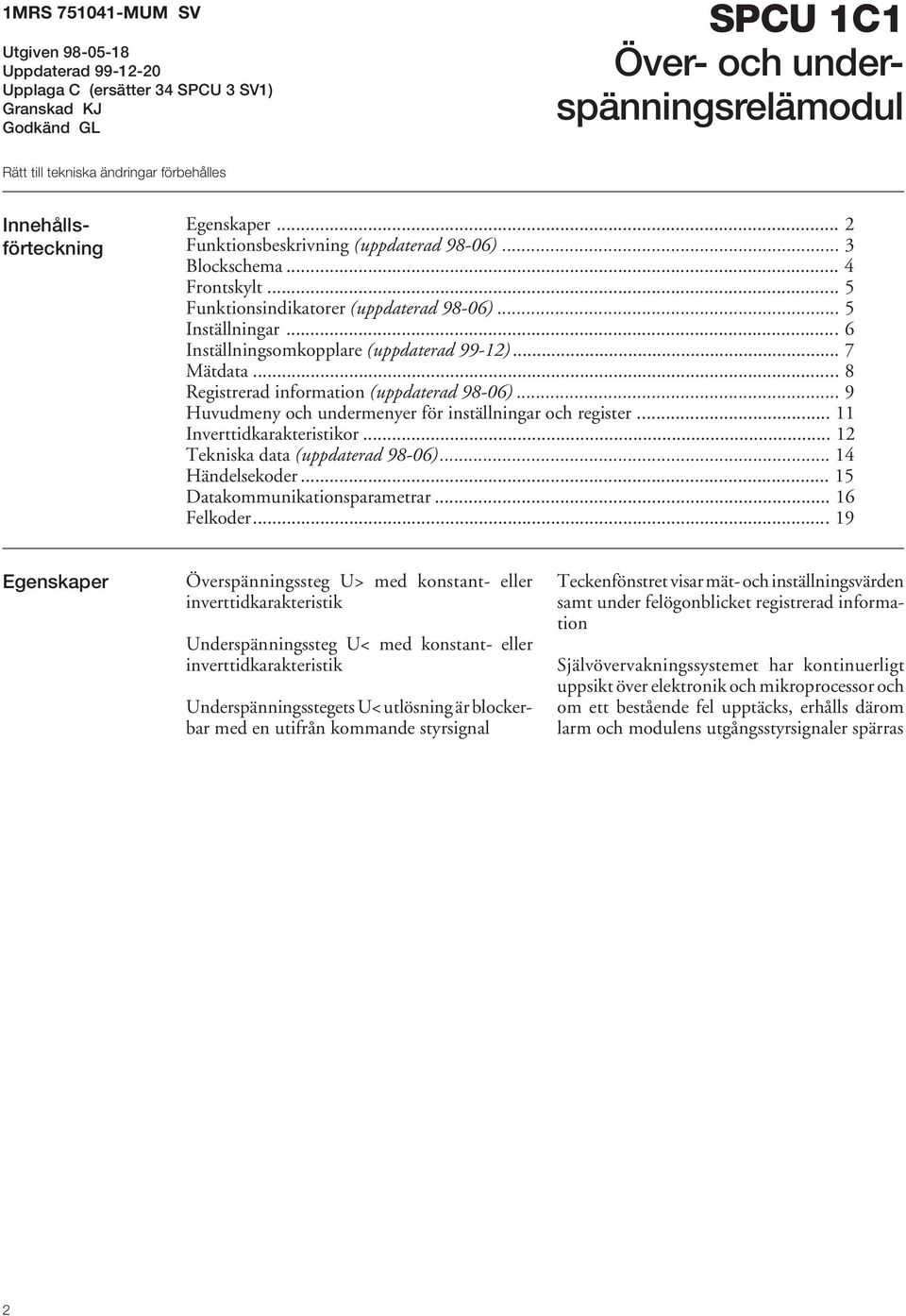

2 1MRS MUM SV Utgiven Uppdaterad Upplaga C (ersätter 34 SPCU 3 SV1) Granskad KJ Godkänd GL Rätt till tekniska ändringar förbehålles SPCU 1C1 Över- och underspänningsrelämodul Innehållsförteckning Egenskaper... 2 Funktionsbeskrivning (uppdaterad 98-06)... 3 Blockschema... 4 Frontskylt... 5 Funktionsindikatorer (uppdaterad 98-06)... 5 Inställningar... 6 Inställningsomkopplare (uppdaterad 99-12)... 7 Mätdata... 8 Registrerad information (uppdaterad 98-06)... 9 Huvudmeny och undermenyer för inställningar och register Inverttidkarakteristikor Tekniska data (uppdaterad 98-06) Händelsekoder Datakommunikationsparametrar Felkoder Egenskaper Överspänningssteg U> med konstant- eller inverttidkarakteristik Underspänningssteg U< med konstant- eller inverttidkarakteristik Underspänningsstegets U< utlösning är blockerbar med en utifrån kommande styrsignal Teckenfönstret visar mät- och inställningsvärden samt under felögonblicket registrerad information Självövervakningssystemet har kontinuerligt uppsikt över elektronik och mikroprocessor och om ett bestående fel upptäcks, erhålls därom larm och modulens utgångsstyrsignaler spärras 2

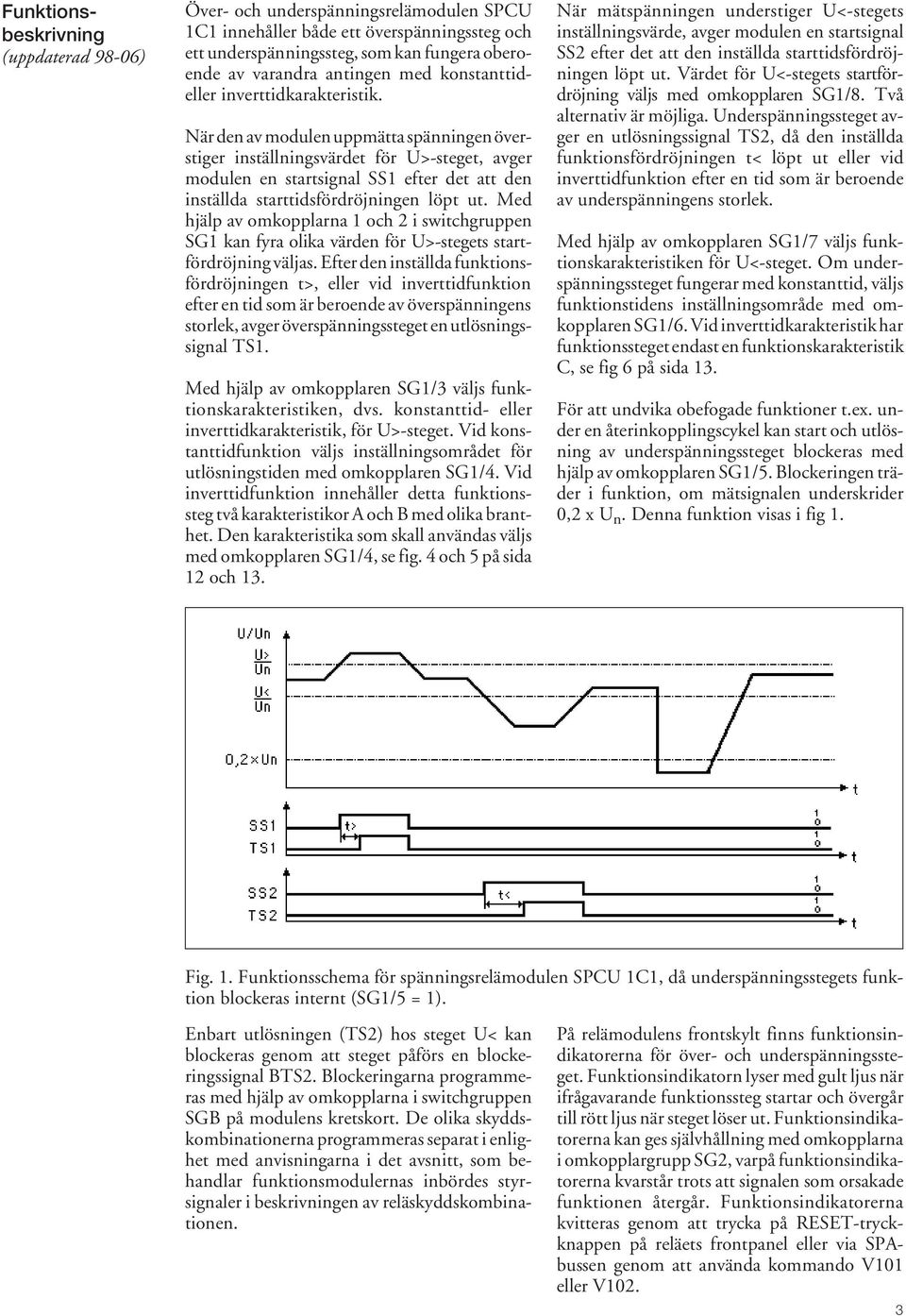

3 Funktionsbeskrivning (uppdaterad 98-06) Över- och underspänningsrelämodulen SPCU 1C1 innehåller både ett överspänningssteg och ett underspänningssteg, som kan fungera oberoende av varandra antingen med konstanttideller inverttidkarakteristik. När den av modulen uppmätta spänningen överstiger inställningsvärdet för U>-steget, avger modulen en startsignal SS1 efter det att den inställda starttidsfördröjningen löpt ut. Med hjälp av omkopplarna 1 och 2 i switchgruppen SG1 kan fyra olika värden för U>-stegets startfördröjning väljas. Efter den inställda funktionsfördröjningen t>, eller vid inverttidfunktion efter en tid som är beroende av överspänningens storlek, avger överspänningssteget en utlösningssignal TS1. Med hjälp av omkopplaren SG1/3 väljs funktionskarakteristiken, dvs. konstanttid- eller inverttidkarakteristik, för U>-steget. Vid konstanttidfunktion väljs inställningsområdet för utlösningstiden med omkopplaren SG1/4. Vid inverttidfunktion innehåller detta funktionssteg två karakteristikor A och B med olika branthet. Den karakteristika som skall användas väljs med omkopplaren SG1/4, se fig. 4 och 5 på sida 12 och 13. När mätspänningen understiger U<-stegets inställningsvärde, avger modulen en startsignal SS2 efter det att den inställda starttidsfördröjningen löpt ut. Värdet för U<-stegets startfördröjning väljs med omkopplaren SG1/8. Två alternativ är möjliga. Underspänningssteget avger en utlösningssignal TS2, då den inställda funktionsfördröjningen t< löpt ut eller vid inverttidfunktion efter en tid som är beroende av underspänningens storlek. Med hjälp av omkopplaren SG1/7 väljs funktionskarakteristiken för U<-steget. Om underspänningssteget fungerar med konstanttid, väljs funktionstidens inställningsområde med omkopplaren SG1/6. Vid inverttidkarakteristik har funktionssteget endast en funktionskarakteristik C, se fig 6 på sida 13. För att undvika obefogade funktioner t.ex. under en återinkopplingscykel kan start och utlösning av underspänningssteget blockeras med hjälp av omkopplaren SG1/5. Blockeringen träder i funktion, om mätsignalen underskrider 0,2 x U n. Denna funktion visas i fig 1. Fig. 1. Funktionsschema för spänningsrelämodulen SPCU 1C1, då underspänningsstegets funktion blockeras internt (SG1/5 = 1). Enbart utlösningen (TS2) hos steget U< kan blockeras genom att steget påförs en blockeringssignal BTS2. Blockeringarna programmeras med hjälp av omkopplarna i switchgruppen SGB på modulens kretskort. De olika skyddskombinationerna programmeras separat i enlighet med anvisningarna i det avsnitt, som behandlar funktionsmodulernas inbördes styrsignaler i beskrivningen av reläskyddskombinationen. På relämodulens frontskylt finns funktionsindikatorerna för över- och underspänningssteget. Funktionsindikatorn lyser med gult ljus när ifrågavarande funktionssteg startar och övergår till rött ljus när steget löser ut. Funktionsindikatorerna kan ges självhållning med omkopplarna i omkopplargrupp SG2, varpå funktionsindikatorerna kvarstår trots att signalen som orsakade funktionen återgår. Funktionsindikatorerna kvitteras genom att trycka på RESET-tryckknappen på reläets frontpanel eller via SPAbussen genom att använda kommando V101 eller V102. 3

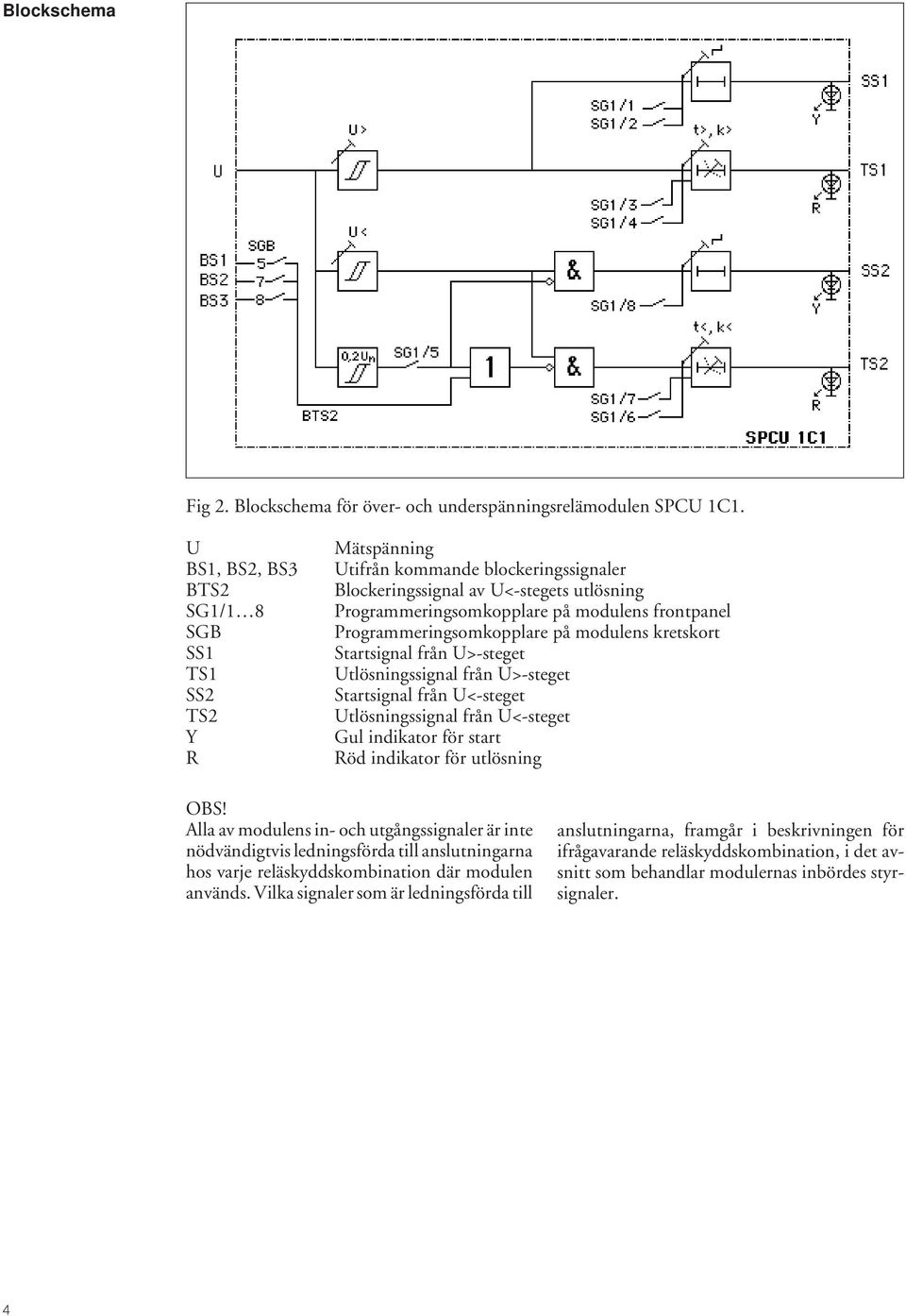

4 Blockschema Fig 2. Blockschema för över- och underspänningsrelämodulen SPCU 1C1. U BS1, BS2, BS3 BTS2 SG1/1 8 SGB SS1 TS1 SS2 TS2 Y R Mätspänning Utifrån kommande blockeringssignaler Blockeringssignal av U<-stegets utlösning Programmeringsomkopplare på modulens frontpanel Programmeringsomkopplare på modulens kretskort Startsignal från U>-steget Utlösningssignal från U>-steget Startsignal från U<-steget Utlösningssignal från U<-steget Gul indikator för start Röd indikator för utlösning OBS! Alla av modulens in- och utgångssignaler är inte nödvändigtvis ledningsförda till anslutningarna hos varje reläskyddskombination där modulen används. Vilka signaler som är ledningsförda till anslutningarna, framgår i beskrivningen för ifrågavarande reläskyddskombination, i det avsnitt som behandlar modulernas inbördes styrsignaler. 4

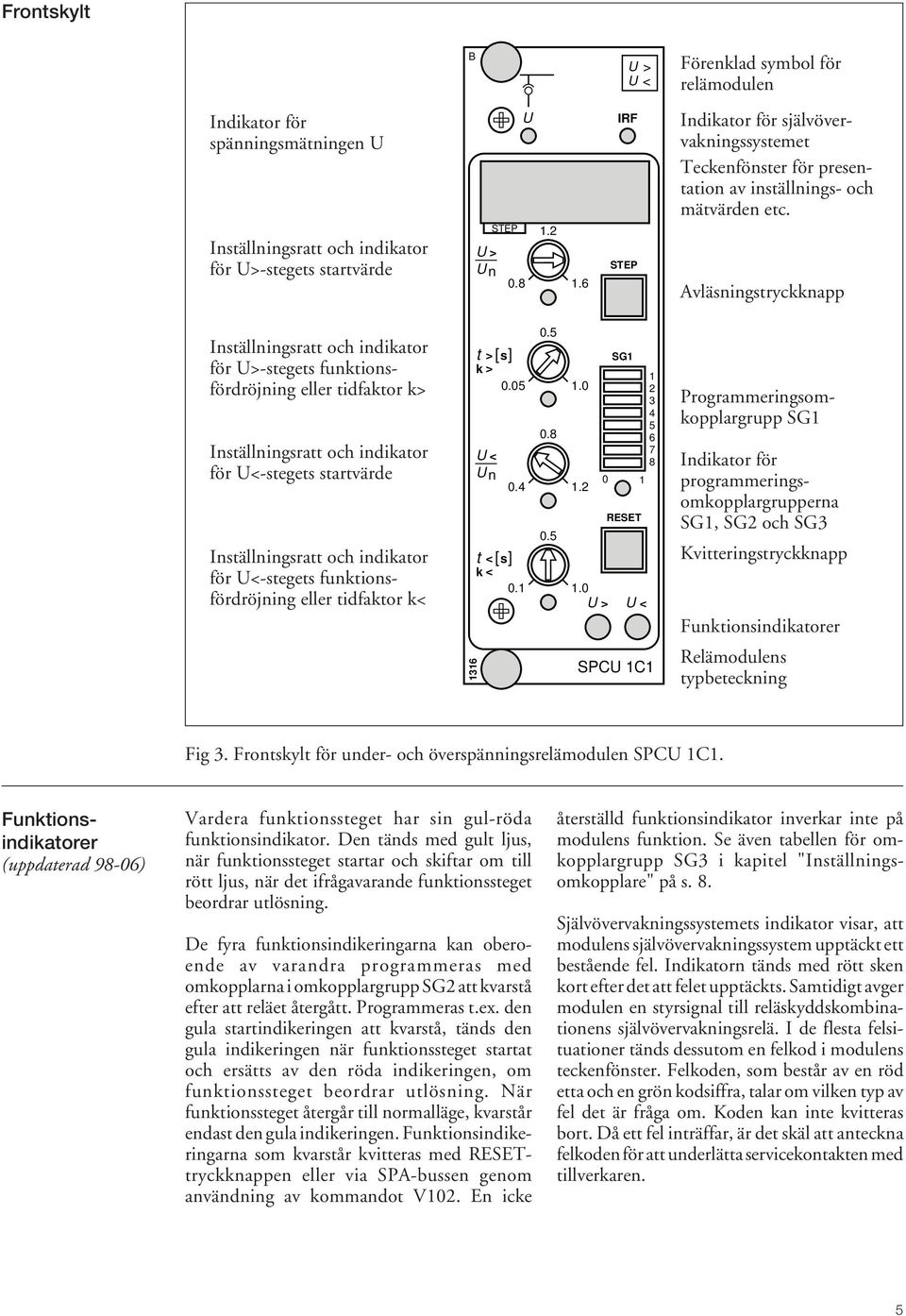

5 Frontskylt B U > U < Förenklad symbol för relämodulen Indikator för spänningsmätningen U Inställningsratt och indikator för U>-stegets startvärde U > U n STEP 0.8 U IRF STEP Indikator för självövervakningssystemet Teckenfönster för presentation av inställnings- och mätvärden etc. Avläsningstryckknapp Inställningsratt och indikator för U>-stegets funktionsfördröjning eller tidfaktor k> Inställningsratt och indikator för U<-stegets startvärde Inställningsratt och indikator för U<-stegets funktionsfördröjning eller tidfaktor k< t > [ s] k > U < U n t < k < [ s] SG1 0 1 RESET U > U < SPCU 1C1 Programmeringsomkopplargrupp SG1 Indikator för programmeringsomkopplargrupperna SG1, SG2 och SG3 Kvitteringstryckknapp Funktionsindikatorer Relämodulens typbeteckning Fig 3. Frontskylt för under- och överspänningsrelämodulen SPCU 1C1. Funktionsindikatorer (uppdaterad 98-06) Vardera funktionssteget har sin gul-röda funktionsindikator. Den tänds med gult ljus, när funktionssteget startar och skiftar om till rött ljus, när det ifrågavarande funktionssteget beordrar utlösning. De fyra funktionsindikeringarna kan oberoende av varandra programmeras med omkopplarna i omkopplargrupp SG2 att kvarstå efter att reläet återgått. Programmeras t.ex. den gula startindikeringen att kvarstå, tänds den gula indikeringen när funktionssteget startat och ersätts av den röda indikeringen, om funktionssteget beordrar utlösning. När funktionssteget återgår till normalläge, kvarstår endast den gula indikeringen. Funktionsindikeringarna som kvarstår kvitteras med RESETtryckknappen eller via SPA-bussen genom användning av kommandot V102. En icke återställd funktionsindikator inverkar inte på modulens funktion. Se även tabellen för omkopplargrupp SG3 i kapitel "Inställningsomkopplare" på s. 8. Självövervakningssystemets indikator visar, att modulens självövervakningssystem upptäckt ett bestående fel. Indikatorn tänds med rött sken kort efter det att felet upptäckts. Samtidigt avger modulen en styrsignal till reläskyddskombinationens självövervakningsrelä. I de flesta felsituationer tänds dessutom en felkod i modulens teckenfönster. Felkoden, som består av en röd etta och en grön kodsiffra, talar om vilken typ av fel det är fråga om. Koden kan inte kvitteras bort. Då ett fel inträffar, är det skäl att anteckna felkoden för att underlätta servicekontakten med tillverkaren. 5

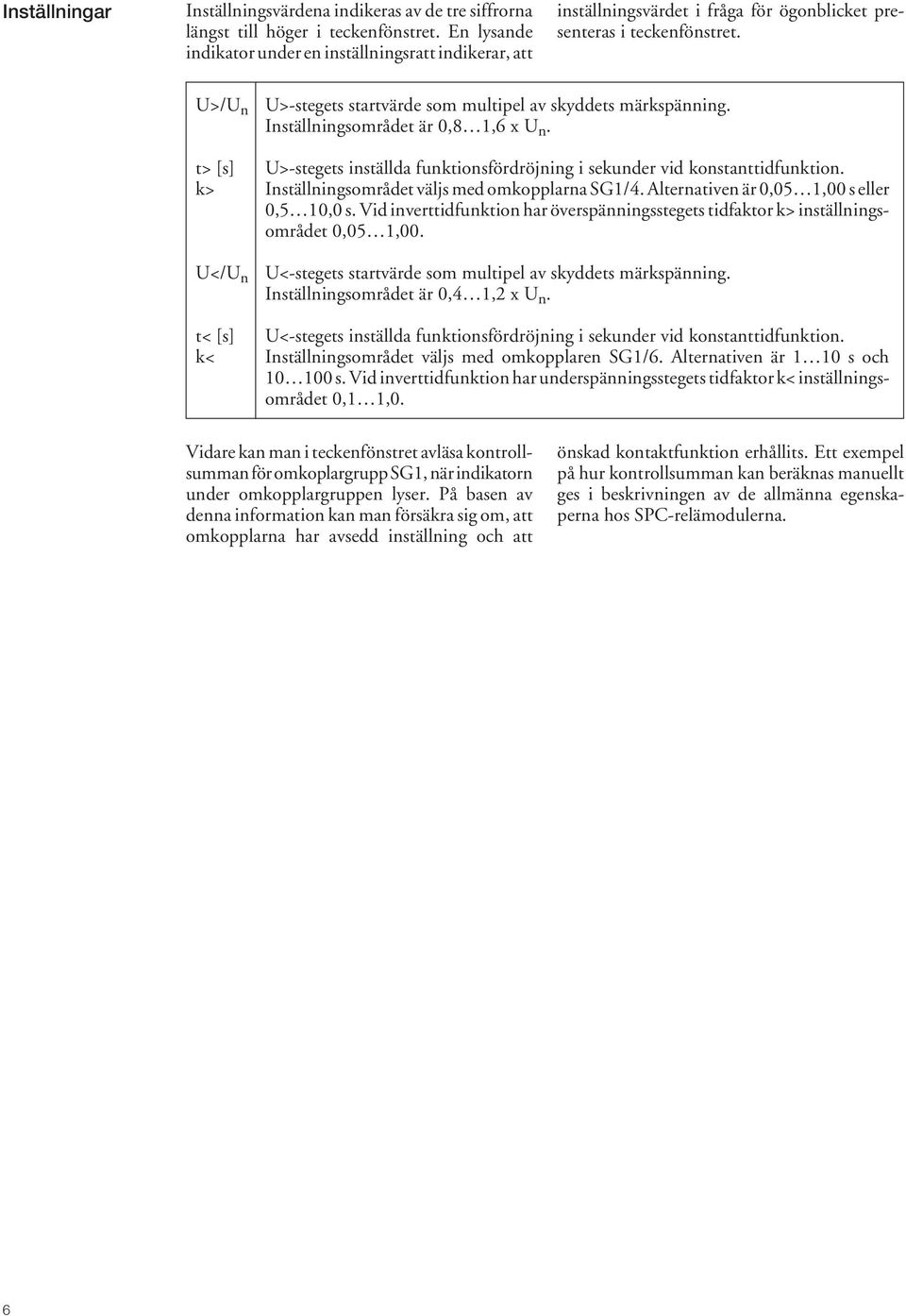

6 Inställningar Inställningsvärdena indikeras av de tre siffrorna längst till höger i teckenfönstret. En lysande indikator under en inställningsratt indikerar, att inställningsvärdet i fråga för ögonblicket presenteras i teckenfönstret. U>/U n U>-stegets startvärde som multipel av skyddets märkspänning. Inställningsområdet är 0,8 1,6 x U n. t> [s] U>-stegets inställda funktionsfördröjning i sekunder vid konstanttidfunktion. k> Inställningsområdet väljs med omkopplarna SG1/4. Alternativen är 0,05 1,00 s eller 0,5 10,0 s. Vid inverttidfunktion har överspänningsstegets tidfaktor k> inställningsområdet 0,05 1,00. U</U n U<-stegets startvärde som multipel av skyddets märkspänning. Inställningsområdet är 0,4 1,2 x U n. t< [s] U<-stegets inställda funktionsfördröjning i sekunder vid konstanttidfunktion. k< Inställningsområdet väljs med omkopplaren SG1/6. Alternativen är 1 10 s och s. Vid inverttidfunktion har underspänningsstegets tidfaktor k< inställningsområdet 0,1 1,0. Vidare kan man i teckenfönstret avläsa kontrollsumman för omkoplargrupp SG1, när indikatorn under omkopplargruppen lyser. På basen av denna information kan man försäkra sig om, att omkopplarna har avsedd inställning och att önskad kontaktfunktion erhållits. Ett exempel på hur kontrollsumman kan beräknas manuellt ges i beskrivningen av de allmänna egenskaperna hos SPC-relämodulerna. 6

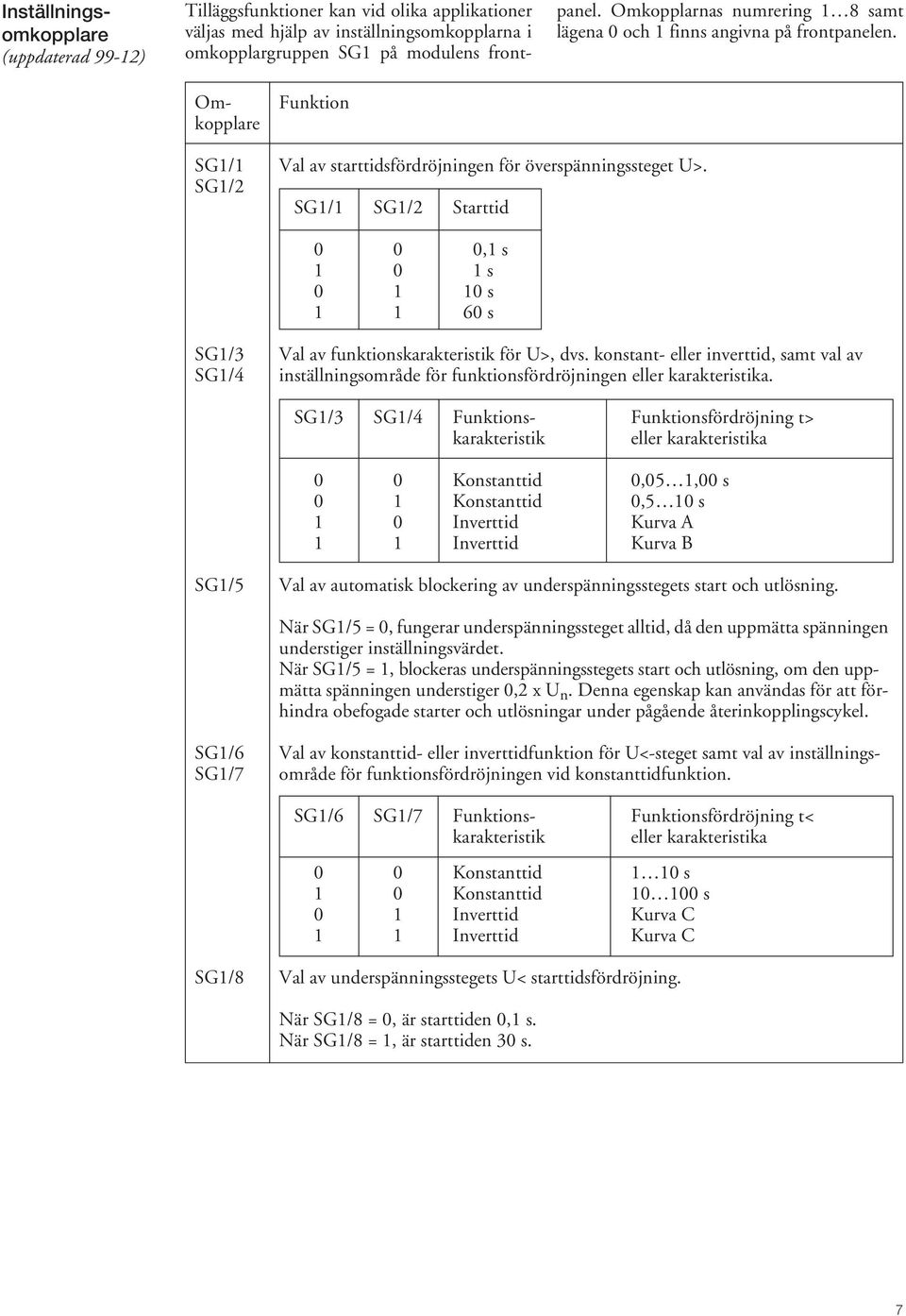

7 Inställningsomkopplare (uppdaterad 99-12) Tilläggsfunktioner kan vid olika applikationer väljas med hjälp av inställningsomkopplarna i omkopplargruppen SG1 på modulens frontpanel. Omkopplarnas numrering 1 8 samt lägena 0 och 1 finns angivna på frontpanelen. Omkopplare SG1/1 SG1/2 Funktion Val av starttidsfördröjningen för överspänningssteget U>. SG1/1 SG1/2 Starttid 0 0 0,1 s s s s SG1/3 SG1/4 Val av funktionskarakteristik för U>, dvs. konstant- eller inverttid, samt val av inställningsområde för funktionsfördröjningen eller karakteristika. SG1/3 SG1/4 Funktions- Funktionsfördröjning t> karakteristik eller karakteristika 0 0 Konstanttid 0,05 1,00 s 0 1 Konstanttid 0,5 10 s 1 0 Inverttid Kurva A 1 1 Inverttid Kurva B SG1/5 Val av automatisk blockering av underspänningsstegets start och utlösning. När SG1/5 = 0, fungerar underspänningssteget alltid, då den uppmätta spänningen understiger inställningsvärdet. När SG1/5 = 1, blockeras underspänningsstegets start och utlösning, om den uppmätta spänningen understiger 0,2 x U n. Denna egenskap kan användas för att förhindra obefogade starter och utlösningar under pågående återinkopplingscykel. SG1/6 SG1/7 Val av konstanttid- eller inverttidfunktion för U<-steget samt val av inställningsområde för funktionsfördröjningen vid konstanttidfunktion. SG1/6 SG1/7 Funktions- Funktionsfördröjning t< karakteristik eller karakteristika 0 0 Konstanttid 1 10 s 1 0 Konstanttid s 0 1 Inverttid Kurva C 1 1 Inverttid Kurva C SG1/8 Val av underspänningsstegets U< starttidsfördröjning. När SG1/8 = 0, är starttiden 0,1 s. När SG1/8 = 1, är starttiden 30 s. 7
8 Omkopplargrupp SG2 är en sk. mjukvaruomkopplargrupp. I omkopplargrupp SG2 programmeras funktionsindikatorernas funktionssätt, indikeringarna från de olika funktionsstegen kan fritt väljas att kvarstå eller att återgå, när det funktionssteg som förorsakade indikeringen återgår. Programmeringen sker med en kontrollsumma som räknas ut enligt tabellen nedan. Normalt är startindikeringarna självåtergående och utlösningsindikeringarna kvarstående. Kvarstående indikator Fabriksinställning Gul funktionsindikator U> 1 0 Röd funktionsindikator U> 2 2 Gul funktionsindikator U< 4 0 Röd funktionsindikator U< 8 8 Kontrollsumma Omkopplargrupp SG3 är en sk. mjukvaruomkopplargrupp som finns i undermeny 4 i omkopplargrupp SG1. STEP- och RESETtryckknapparna på frontpanelen kan programmeras med omkopplare SG3/1. Omkopplarna SG3/2 8 är ej i bruk. Fabriksinställningen för omkopplargrupp SG3 är 0. SG3/1 Tryckknapp Kvittering av start och Radering av registrerade utlösningsindikatorer värden STEP 0 RESET x STEP & RESET x x STEP 1 RESET x STEP & RESET x x På modulens kretskort sitter en omkopplargrupp med beteckningen SGB med åtta programmeringsomkopplare. Med omkopplarna 1 3 väljer man, vilka startsignaler som avgår från modulen, medan omkopplarna 5, 7 och 8 används för att programmera eventuella inkommande blockeringssignaler i olika reläskyddskombinationer. Omkopplarna 4 och 6 är inte i bruk hos denna modul. Anvisningar för programmeringen av omkopplargruppen SGB ges i skyddskombinationens beskrivning i schemat som behandlar funktionsmodulernas inbördes styrsignaler. Mätdata Mätdata presenteras i de tre rutorna längst till höger i modulens teckenfönster. Det mätvärde, som för ögonblicket är uppe för visning, utpekas med en lysande indikator på modulens frontpanel. Indikator U Mätdata Modulens mätspänning som multipel av reläets märkspänning. 8

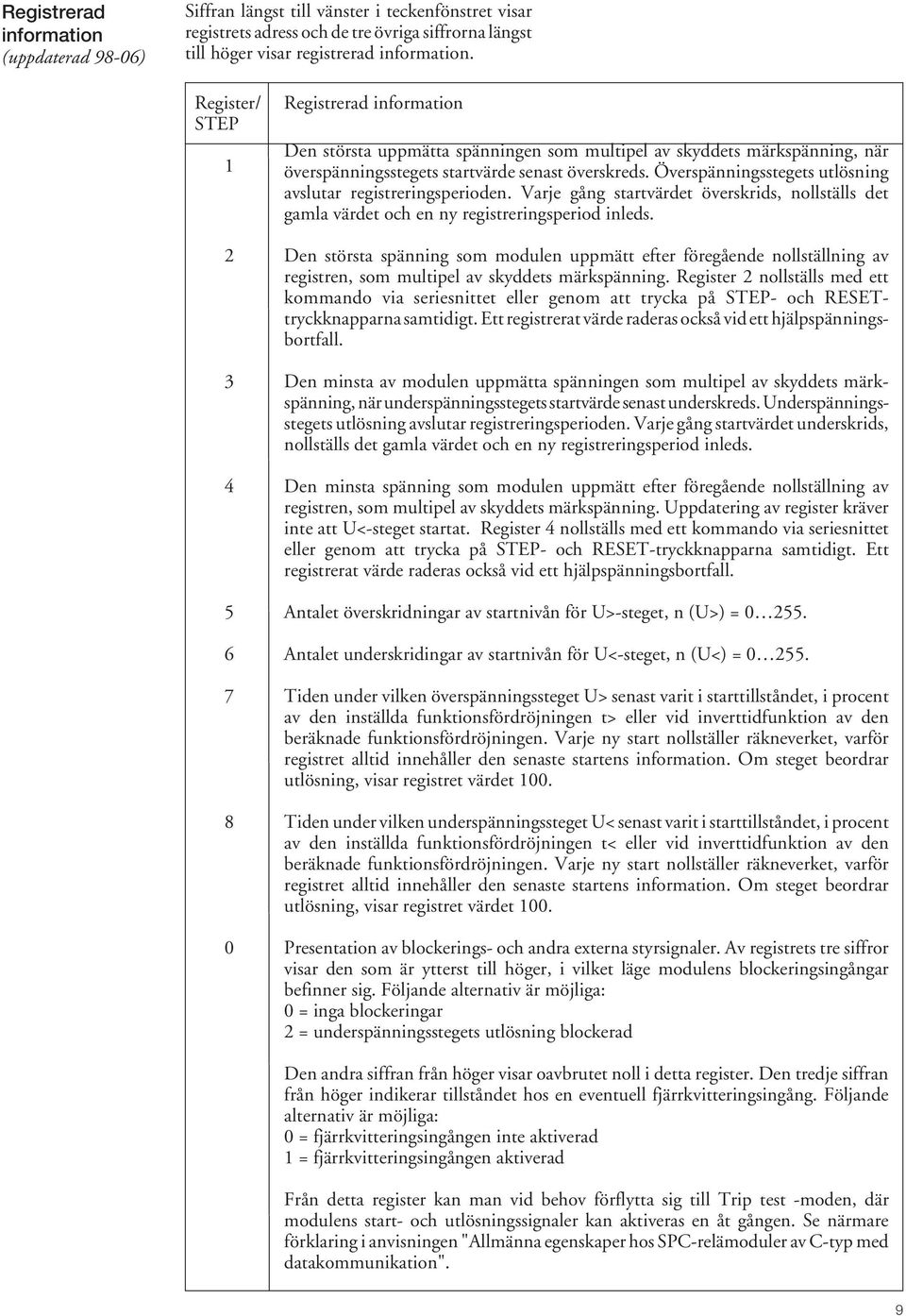

9 Registrerad information (uppdaterad 98-06) Siffran längst till vänster i teckenfönstret visar registrets adress och de tre övriga siffrorna längst till höger visar registrerad information. Register/ STEP 1 Registrerad information Den största uppmätta spänningen som multipel av skyddets märkspänning, när överspänningsstegets startvärde senast överskreds. Överspänningsstegets utlösning avslutar registreringsperioden. Varje gång startvärdet överskrids, nollställs det gamla värdet och en ny registreringsperiod inleds. 2 Den största spänning som modulen uppmätt efter föregående nollställning av registren, som multipel av skyddets märkspänning. Register 2 nollställs med ett kommando via seriesnittet eller genom att trycka på STEP- och RESETtryckknapparna samtidigt. Ett registrerat värde raderas också vid ett hjälpspänningsbortfall. 3 Den minsta av modulen uppmätta spänningen som multipel av skyddets märkspänning, när underspänningsstegets startvärde senast underskreds. Underspänningsstegets utlösning avslutar registreringsperioden. Varje gång startvärdet underskrids, nollställs det gamla värdet och en ny registreringsperiod inleds. 4 Den minsta spänning som modulen uppmätt efter föregående nollställning av registren, som multipel av skyddets märkspänning. Uppdatering av register kräver inte att U<-steget startat. Register 4 nollställs med ett kommando via seriesnittet eller genom att trycka på STEP- och RESET-tryckknapparna samtidigt. Ett registrerat värde raderas också vid ett hjälpspänningsbortfall. 5 Antalet överskridningar av startnivån för U>-steget, n (U>) = Antalet underskridingar av startnivån för U<-steget, n (U<) = Tiden under vilken överspänningssteget U> senast varit i starttillståndet, i procent av den inställda funktionsfördröjningen t> eller vid inverttidfunktion av den beräknade funktionsfördröjningen. Varje ny start nollställer räkneverket, varför registret alltid innehåller den senaste startens information. Om steget beordrar utlösning, visar registret värdet Tiden under vilken underspänningssteget U< senast varit i starttillståndet, i procent av den inställda funktionsfördröjningen t< eller vid inverttidfunktion av den beräknade funktionsfördröjningen. Varje ny start nollställer räkneverket, varför registret alltid innehåller den senaste startens information. Om steget beordrar utlösning, visar registret värdet Presentation av blockerings- och andra externa styrsignaler. Av registrets tre siffror visar den som är ytterst till höger, i vilket läge modulens blockeringsingångar befinner sig. Följande alternativ är möjliga: 0 = inga blockeringar 2 = underspänningsstegets utlösning blockerad Den andra siffran från höger visar oavbrutet noll i detta register. Den tredje siffran från höger indikerar tillståndet hos en eventuell fjärrkvitteringsingång. Följande alternativ är möjliga: 0 = fjärrkvitteringsingången inte aktiverad 1 = fjärrkvitteringsingången aktiverad Från detta register kan man vid behov förflytta sig till Trip test -moden, där modulens start- och utlösningssignaler kan aktiveras en åt gången. Se närmare förklaring i anvisningen "Allmänna egenskaper hos SPC-relämoduler av C-typ med datakommunikation". 9

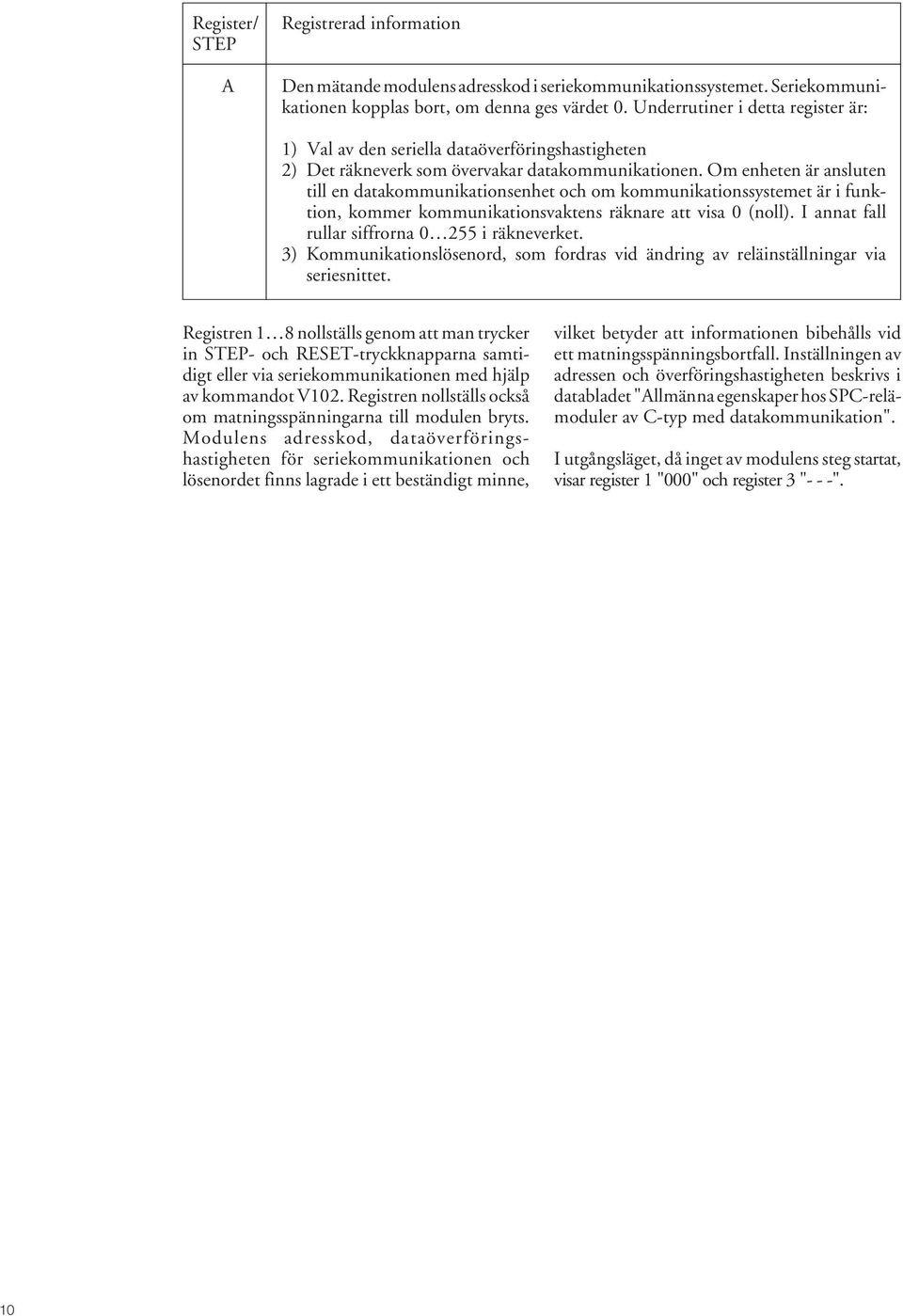

10 Register/ STEP A Registrerad information Den mätande modulens adresskod i seriekommunikationssystemet. Seriekommunikationen kopplas bort, om denna ges värdet 0. Underrutiner i detta register är: 1) Val av den seriella dataöverföringshastigheten 2) Det räkneverk som övervakar datakommunikationen. Om enheten är ansluten till en datakommunikationsenhet och om kommunikationssystemet är i funktion, kommer kommunikationsvaktens räknare att visa 0 (noll). I annat fall rullar siffrorna i räkneverket. 3) Kommunikationslösenord, som fordras vid ändring av reläinställningar via seriesnittet. Registren 1 8 nollställs genom att man trycker in STEP- och RESET-tryckknapparna samtidigt eller via seriekommunikationen med hjälp av kommandot V102. Registren nollställs också om matningsspänningarna till modulen bryts. Modulens adresskod, dataöverföringshastigheten för seriekommunikationen och lösenordet finns lagrade i ett beständigt minne, vilket betyder att informationen bibehålls vid ett matningsspänningsbortfall. Inställningen av adressen och överföringshastigheten beskrivs i databladet "Allmänna egenskaper hos SPC-relämoduler av C-typ med datakommunikation". I utgångsläget, då inget av modulens steg startat, visar register 1 "000" och register 3 "- - -". 10

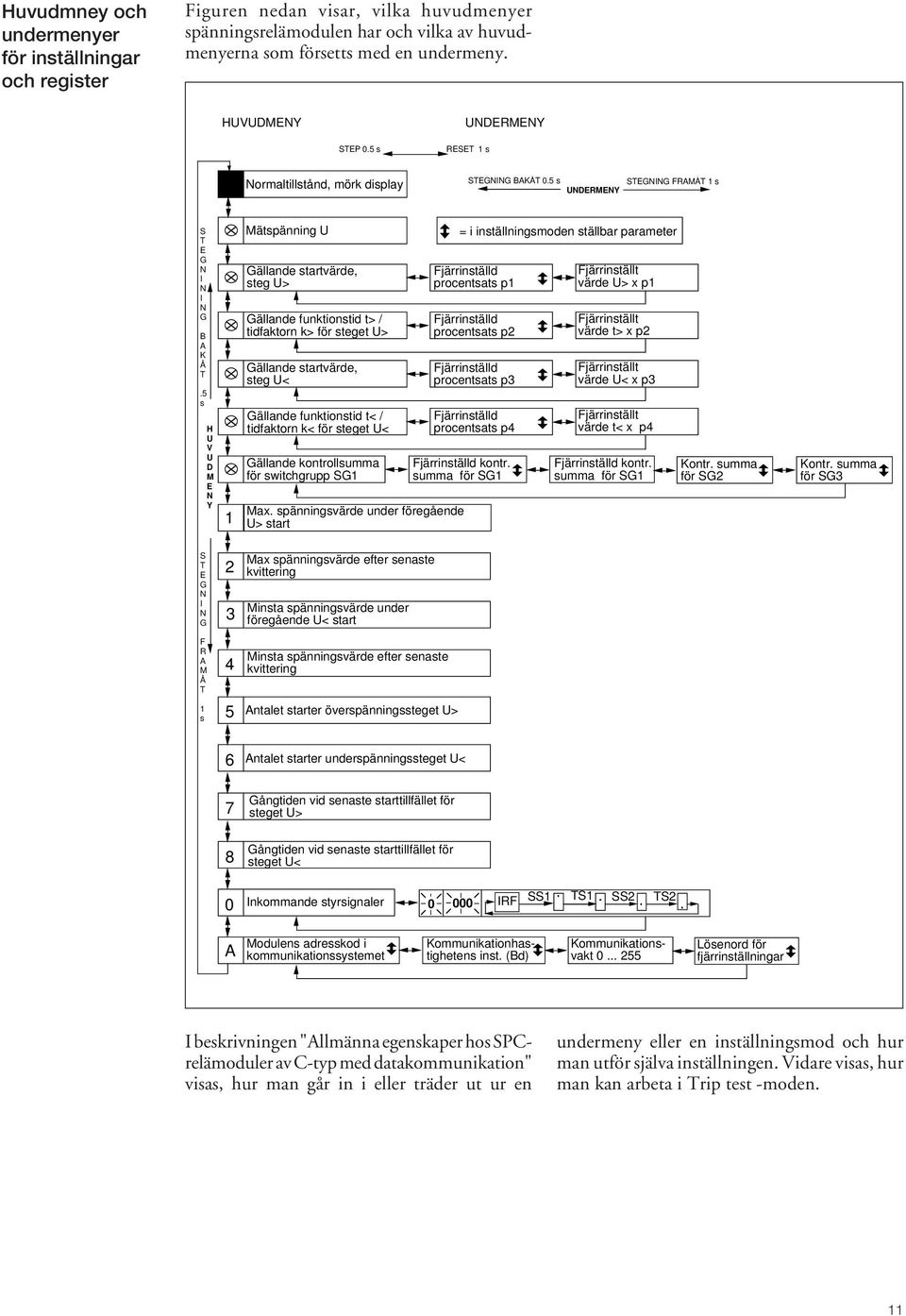

11 Huvudmney och undermenyer för inställningar och register Figuren nedan visar, vilka huvudmenyer spänningsrelämodulen har och vilka av huvudmenyerna som försetts med en undermeny. HUVUDMENY UNDERMENY STEP 0.5 s RESET 1 s Normaltillstånd, mörk display STEGNING BAKÅT 0.5 s UNDERMENY STEGNING FRAMÅT 1 s S T E G N I N I N G B A K Å T.5 s H U V U D M E N Y 1 Mätspänning U Gällande startvärde, steg U> Gällande funktionstid t> / tidfaktorn k> för steget U> Gällande startvärde, steg U< Gällande funktionstid t< / tidfaktorn k< för steget U< Gällande kontrollsumma för switchgrupp SG1 Fjärrinställd procentsats p1 Fjärrinställd procentsats p2 Fjärrinställd procentsats p3 Fjärrinställd procentsats p4 Fjärrinställd kontr. summa för SG1 Max. spänningsvärde under föregående U> start = i inställningsmoden ställbar parameter Fjärrinställt värde U> x p1 Fjärrinställt värde t> x p2 Fjärrinställt värde U< x p3 Fjärrinställt värde t< x p4 Fjärrinställd kontr. summa för SG1 Kontr. summa för SG2 Kontr. summa för SG3 S T E G N I N G 2 3 Max spänningsvärde efter senaste kvittering Minsta spänningsvärde under föregående U< start F R A M Å T 4 Minsta spänningsvärde efter senaste kvittering 1 s 5 Antalet starter överspänningssteget U> 6 Antalet starter underspänningssteget U< 7 Gångtiden vid senaste starttillfället för steget U> 8 Gångtiden vid senaste starttillfället för steget U< 0 Inkommande styrsignaler IRF SS1 TS1 SS2 TS2 A Modulens adresskod i kommunikationssystemet Kommunikationhastighetens inst. (Bd) Kommunikationsvakt Lösenord för fjärrinställningar I beskrivningen "Allmänna egenskaper hos SPCrelämoduler av C-typ med datakommunikation" visas, hur man går in i eller träder ut ur en undermeny eller en inställningsmod och hur man utför själva inställningen. Vidare visas, hur man kan arbeta i Trip test -moden. 11

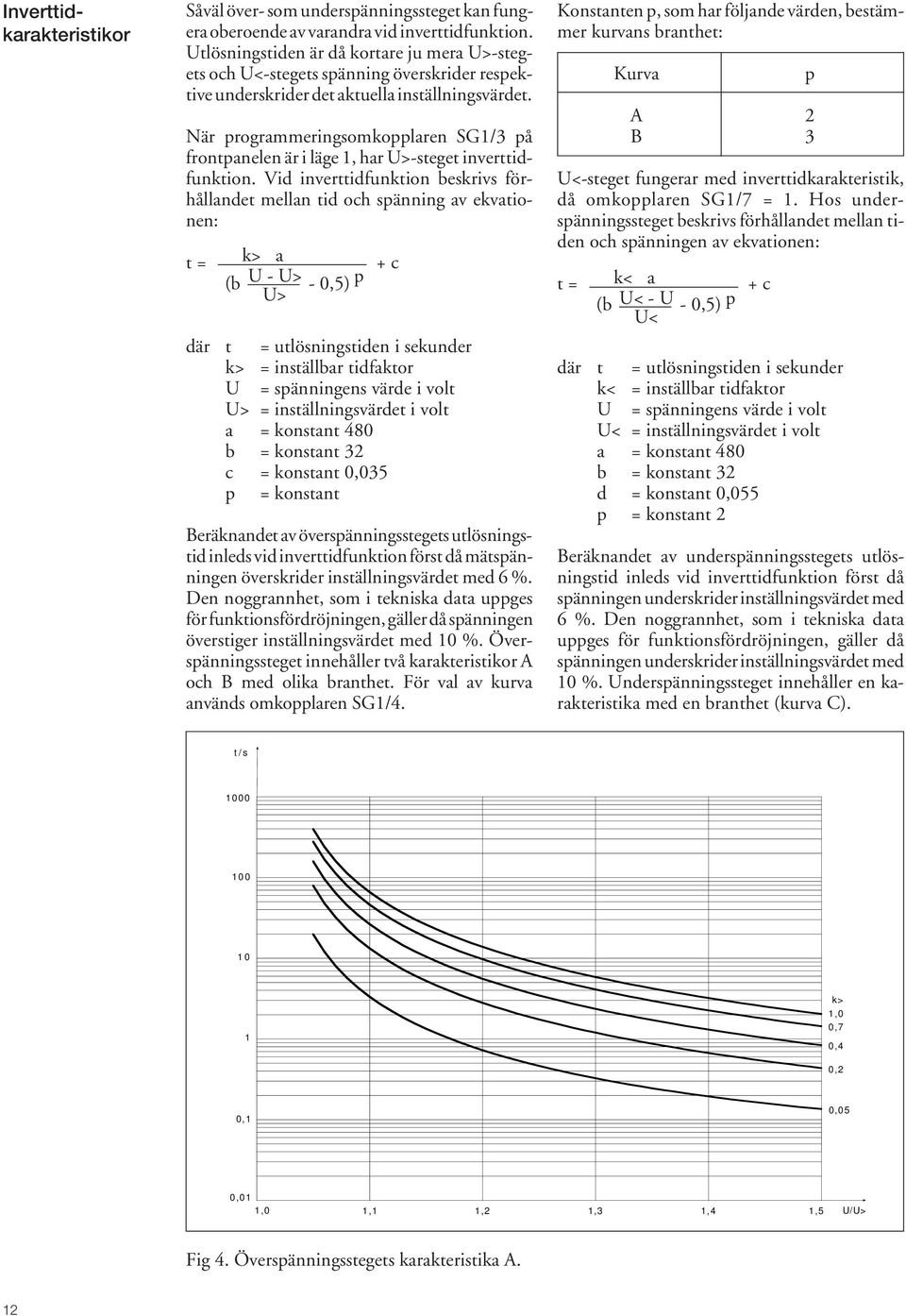

12 Inverttidkarakteristikor Såväl över- som underspänningssteget kan fungera oberoende av varandra vid inverttidfunktion. Utlösningstiden är då kortare ju mera U>-stegets och U<-stegets spänning överskrider respektive underskrider det aktuella inställningsvärdet. När programmeringsomkopplaren SG1/3 på frontpanelen är i läge 1, har U>-steget inverttidfunktion. Vid inverttidfunktion beskrivs förhållandet mellan tid och spänning av ekvationen: t = k> a (b U - U> - 0,5) p U> + c där t = utlösningstiden i sekunder k> = inställbar tidfaktor U = spänningens värde i volt U> = inställningsvärdet i volt a = konstant 480 b = konstant 32 c = konstant 0,035 p = konstant Beräknandet av överspänningsstegets utlösningstid inleds vid inverttidfunktion först då mätspänningen överskrider inställningsvärdet med 6 %. Den noggrannhet, som i tekniska data uppges för funktionsfördröjningen, gäller då spänningen överstiger inställningsvärdet med 10 %. Överspänningssteget innehåller två karakteristikor A och B med olika branthet. För val av kurva används omkopplaren SG1/4. Konstanten p, som har följande värden, bestämmer kurvans branthet: Kurva p A 2 B 3 U<-steget fungerar med inverttidkarakteristik, då omkopplaren SG1/7 = 1. Hos underspänningssteget beskrivs förhållandet mellan tiden och spänningen av ekvationen: t = k< a (b U< - U - 0,5) p U< + c där t = utlösningstiden i sekunder k< = inställbar tidfaktor U = spänningens värde i volt U< = inställningsvärdet i volt a = konstant 480 b = konstant 32 d = konstant 0,055 p = konstant 2 Beräknandet av underspänningsstegets utlösningstid inleds vid inverttidfunktion först då spänningen underskrider inställningsvärdet med 6 %. Den noggrannhet, som i tekniska data uppges för funktionsfördröjningen, gäller då spänningen underskrider inställningsvärdet med 10 %. Underspänningssteget innehåller en karakteristika med en branthet (kurva C). t/s k> 1,0 0,7 0,4 0,2 0,1 0,05 0,01 1,0 1,1 1,2 1,3 1,4 1,5 U/U> Fig 4. Överspänningsstegets karakteristika A. 12

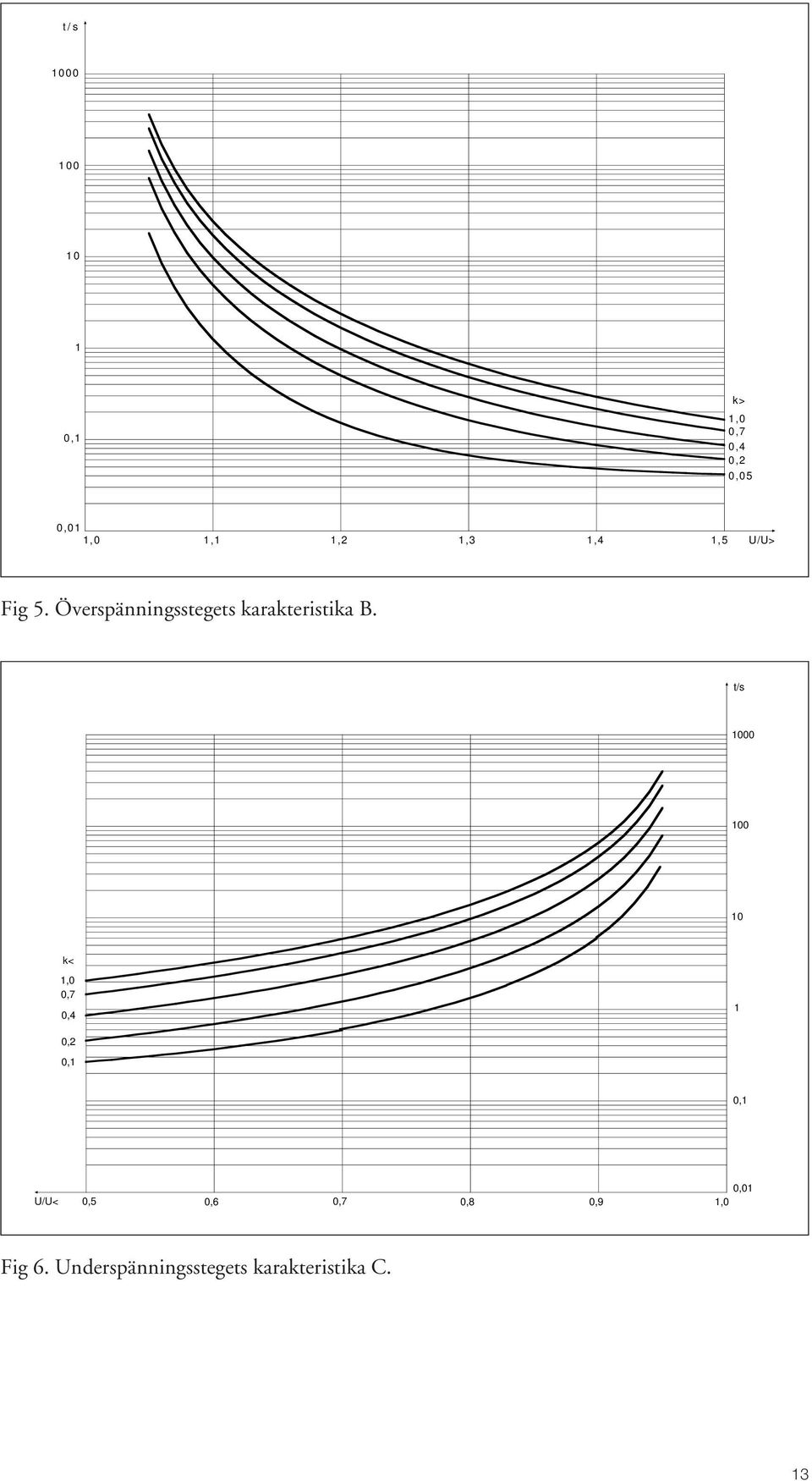

13 t/s ,1 k> 1,0 0,7 0,4 0,2 0,05 0,01 1,0 1,1 1,2 1,3 1,4 1,5 U/U> Fig 5. Överspänningsstegets karakteristika B. t/s k< 1,0 0,7 0,4 1 0,2 0,1 0,1 0,01 U/U< 0,5 0,6 0,7 0,8 0,9 1,0 Fig 6. Underspänningsstegets karakteristika C. 13

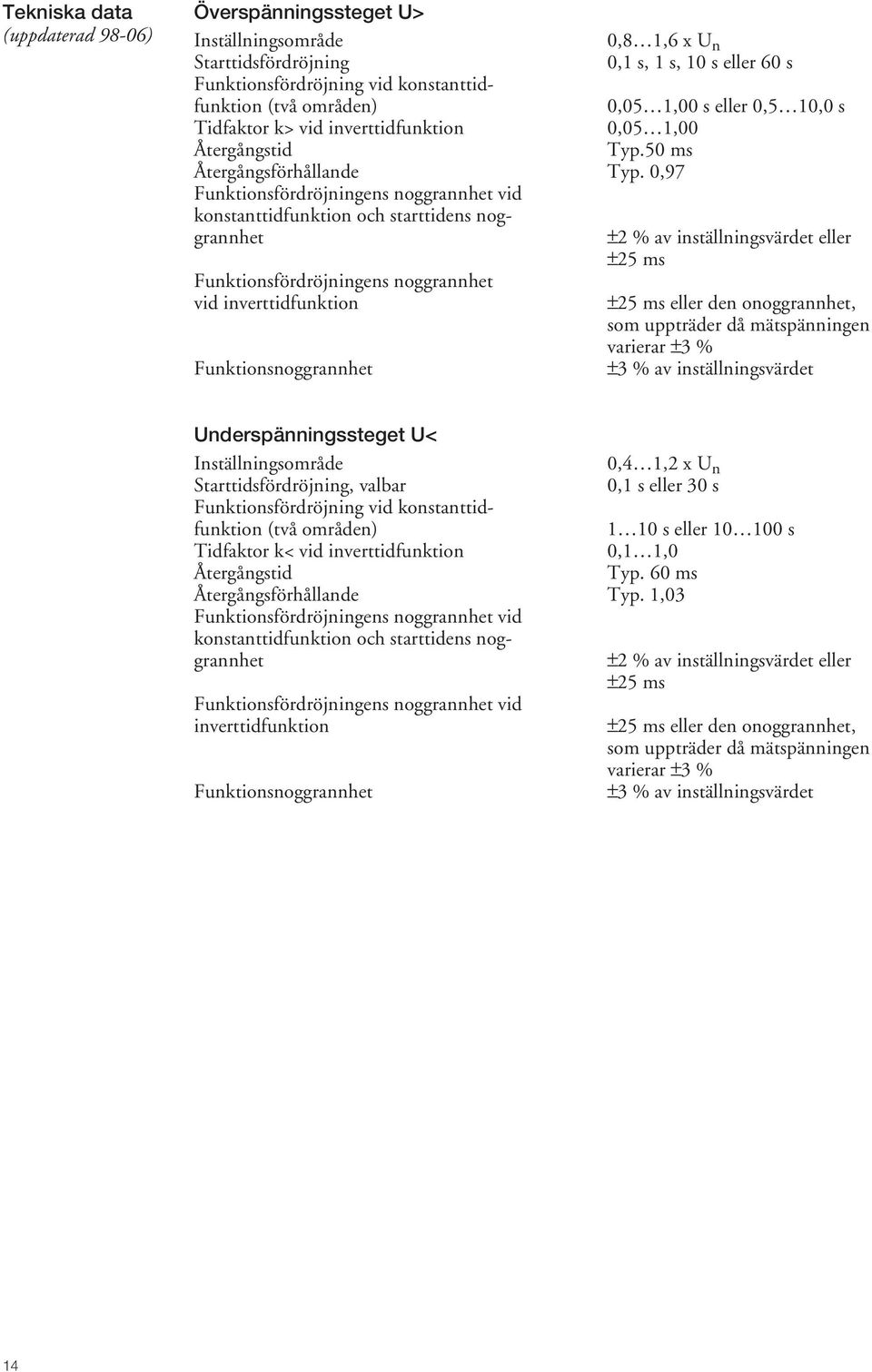

14 Tekniska data (uppdaterad 98-06) Överspänningssteget U> Inställningsområde Starttidsfördröjning Funktionsfördröjning vid konstanttidfunktion (två områden) Tidfaktor k> vid inverttidfunktion Återgångstid Återgångsförhållande Typ. 0,97 Funktionsfördröjningens noggrannhet vid konstanttidfunktion och starttidens noggrannhet Funktionsfördröjningens noggrannhet vid inverttidfunktion Funktionsnoggrannhet 0,8 1,6 x U n 0,1 s, 1 s, 10 s eller 60 s 0,05 1,00 s eller 0,5 10,0 s 0,05 1,00 Typ.50 ms ±2 % av inställningsvärdet eller ±25 ms ±25 ms eller den onoggrannhet, som uppträder då mätspänningen varierar ±3 % ±3 % av inställningsvärdet Underspänningssteget U< Inställningsområde Starttidsfördröjning, valbar Funktionsfördröjning vid konstanttidfunktion (två områden) Tidfaktor k< vid inverttidfunktion Återgångstid Återgångsförhållande Typ. 1,03 Funktionsfördröjningens noggrannhet vid konstanttidfunktion och starttidens noggrannhet Funktionsfördröjningens noggrannhet vid inverttidfunktion Funktionsnoggrannhet 0,4 1,2 x U n 0,1 s eller 30 s 1 10 s eller s 0,1 1,0 Typ. 60 ms ±2 % av inställningsvärdet eller ±25 ms ±25 ms eller den onoggrannhet, som uppträder då mätspänningen varierar ±3 % ±3 % av inställningsvärdet 14

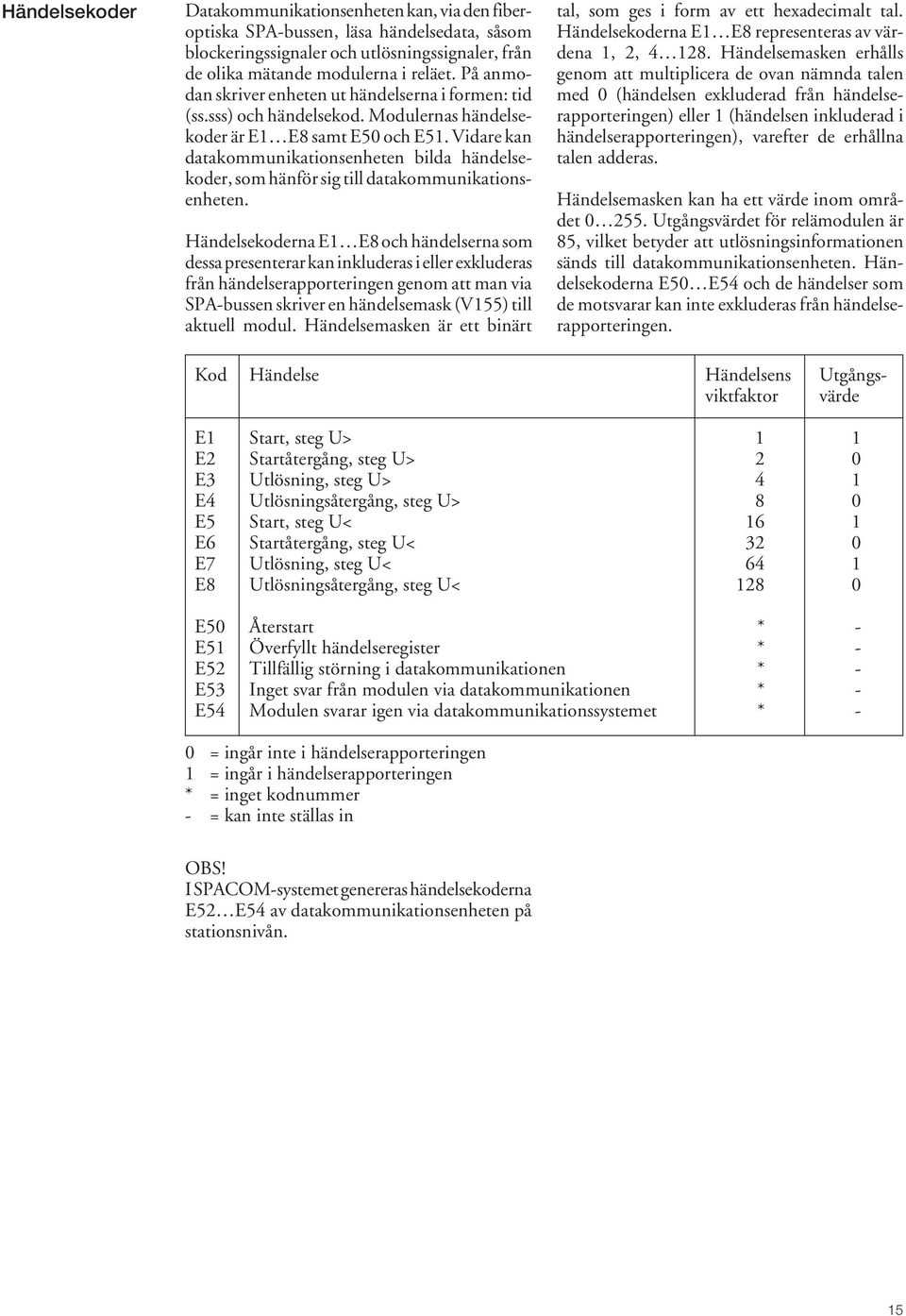

15 Händelsekoder Datakommunikationsenheten kan, via den fiberoptiska SPA-bussen, läsa händelsedata, såsom blockeringssignaler och utlösningssignaler, från de olika mätande modulerna i reläet. På anmodan skriver enheten ut händelserna i formen: tid (ss.sss) och händelsekod. Modulernas händelsekoder är E1 E8 samt E50 och E51. Vidare kan datakommunikationsenheten bilda händelsekoder, som hänför sig till datakommunikationsenheten. Händelsekoderna E1 E8 och händelserna som dessa presenterar kan inkluderas i eller exkluderas från händelserapporteringen genom att man via SPA-bussen skriver en händelsemask (V155) till aktuell modul. Händelsemasken är ett binärt tal, som ges i form av ett hexadecimalt tal. Händelsekoderna E1 E8 representeras av värdena 1, 2, Händelsemasken erhålls genom att multiplicera de ovan nämnda talen med 0 (händelsen exkluderad från händelserapporteringen) eller 1 (händelsen inkluderad i händelserapporteringen), varefter de erhållna talen adderas. Händelsemasken kan ha ett värde inom området Utgångsvärdet för relämodulen är 85, vilket betyder att utlösningsinformationen sänds till datakommunikationsenheten. Händelsekoderna E50 E54 och de händelser som de motsvarar kan inte exkluderas från händelserapporteringen. Kod Händelse Händelsens Utgångsviktfaktor värde E1 Start, steg U> 1 1 E2 Startåtergång, steg U> 2 0 E3 Utlösning, steg U> 4 1 E4 Utlösningsåtergång, steg U> 8 0 E5 Start, steg U< 16 1 E6 Startåtergång, steg U< 32 0 E7 Utlösning, steg U< 64 1 E8 Utlösningsåtergång, steg U< E50 Återstart * - E51 Överfyllt händelseregister * - E52 Tillfällig störning i datakommunikationen * - E53 Inget svar från modulen via datakommunikationen * - E54 Modulen svarar igen via datakommunikationssystemet * - 0 = ingår inte i händelserapporteringen 1 = ingår i händelserapporteringen * = inget kodnummer - = kan inte ställas in OBS! I SPACOM-systemet genereras händelsekoderna E52 E54 av datakommunikationsenheten på stationsnivån. 15

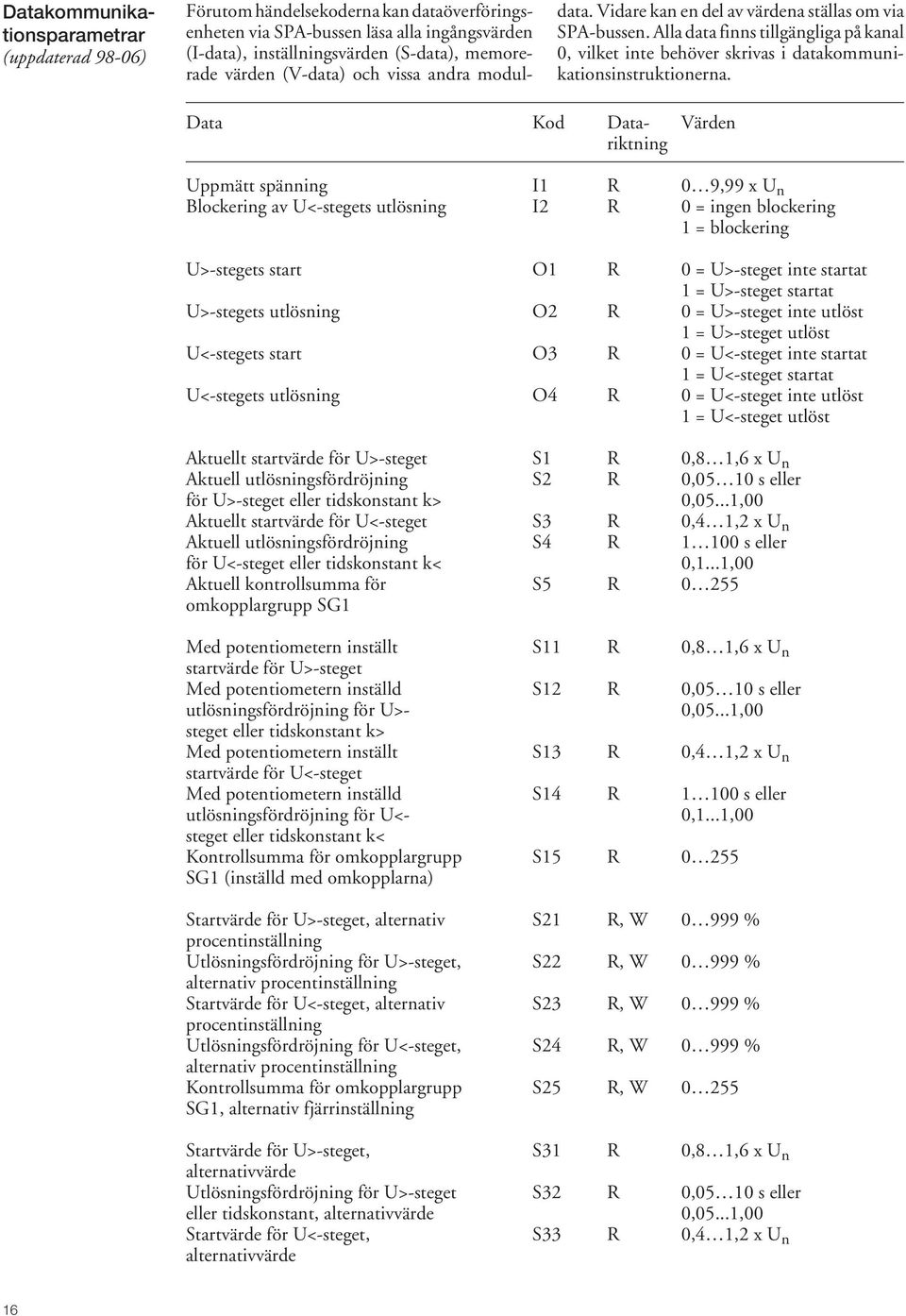

16 Datakommunikationsparametrar (uppdaterad 98-06) Förutom händelsekoderna kan dataöverföringsenheten via SPA-bussen läsa alla ingångsvärden (I-data), inställningsvärden (S-data), memorerade värden (V-data) och vissa andra moduldata. Vidare kan en del av värdena ställas om via SPA-bussen. Alla data finns tillgängliga på kanal 0, vilket inte behöver skrivas i datakommunikationsinstruktionerna. Data Kod Data- Värden riktning Uppmätt spänning I1 R 0 9,99 x U n Blockering av U<-stegets utlösning I2 R 0 = ingen blockering 1 = blockering U>-stegets start O1 R 0 = U>-steget inte startat 1 = U>-steget startat U>-stegets utlösning O2 R 0 = U>-steget inte utlöst 1 = U>-steget utlöst U<-stegets start O3 R 0 = U<-steget inte startat 1 = U<-steget startat U<-stegets utlösning O4 R 0 = U<-steget inte utlöst 1 = U<-steget utlöst Aktuellt startvärde för U>-steget S1 R 0,8 1,6 x U n Aktuell utlösningsfördröjning S2 R 0,05 10 s eller för U>-steget eller tidskonstant k> 0,05...1,00 Aktuellt startvärde för U<-steget S3 R 0,4 1,2 x U n Aktuell utlösningsfördröjning S4 R s eller för U<-steget eller tidskonstant k< 0,1...1,00 Aktuell kontrollsumma för S5 R omkopplargrupp SG1 Med potentiometern inställt S11 R 0,8 1,6 x U n startvärde för U>-steget Med potentiometern inställd S12 R 0,05 10 s eller utlösningsfördröjning för U>- 0,05...1,00 steget eller tidskonstant k> Med potentiometern inställt S13 R 0,4 1,2 x U n startvärde för U<-steget Med potentiometern inställd S14 R s eller utlösningsfördröjning för U<- 0,1...1,00 steget eller tidskonstant k< Kontrollsumma för omkopplargrupp S15 R SG1 (inställd med omkopplarna) Startvärde för U>-steget, alternativ S21 R, W % procentinställning Utlösningsfördröjning för U>-steget, S22 R, W % alternativ procentinställning Startvärde för U<-steget, alternativ S23 R, W % procentinställning Utlösningsfördröjning för U<-steget, S24 R, W % alternativ procentinställning Kontrollsumma för omkopplargrupp S25 R, W SG1, alternativ fjärrinställning Startvärde för U>-steget, S31 R 0,8 1,6 x U n alternativvärde Utlösningsfördröjning för U>-steget S32 R 0,05 10 s eller eller tidskonstant, alternativvärde 0,05...1,00 Startvärde för U<-steget, S33 R 0,4 1,2 x U n alternativvärde 16

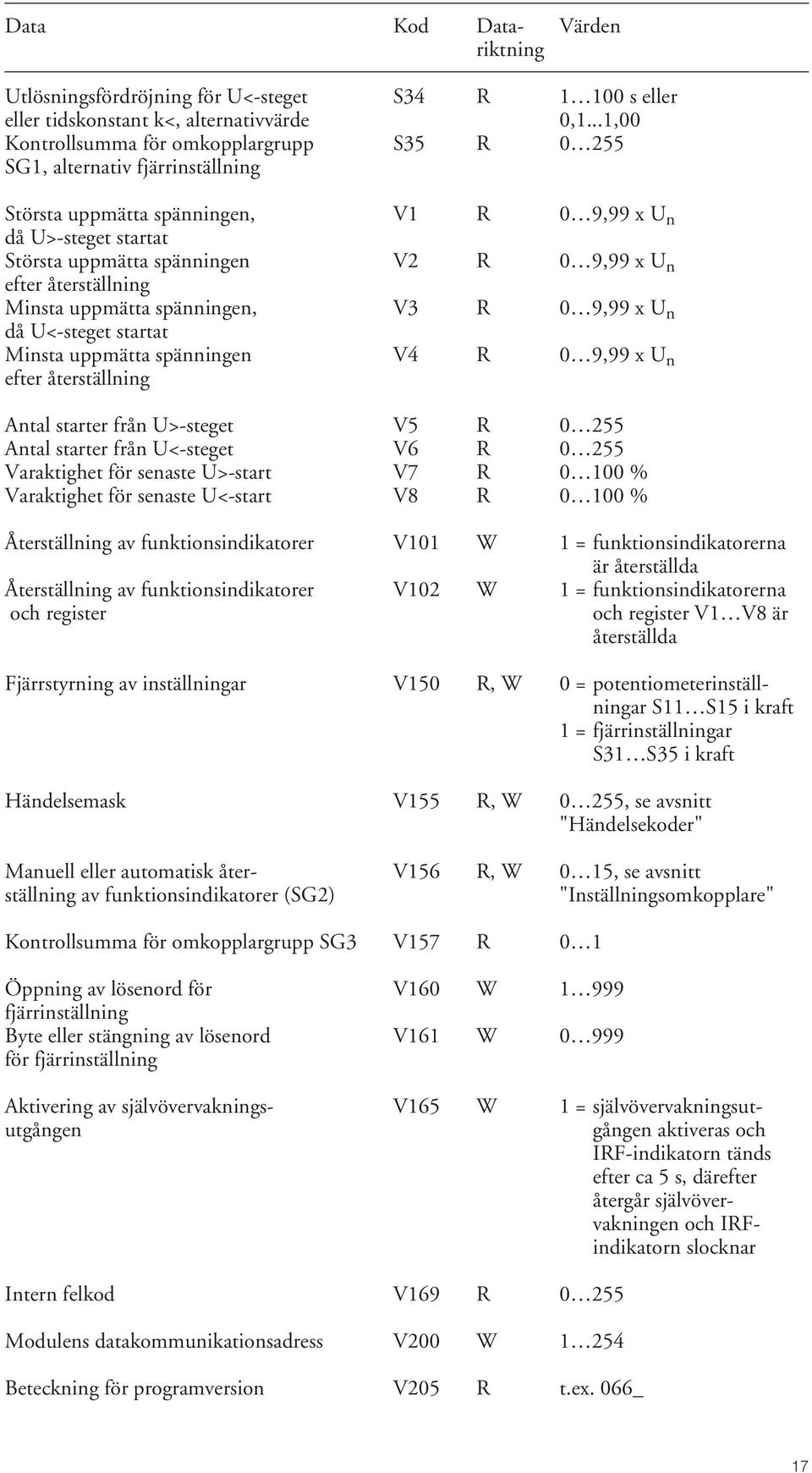

17 Data Kod Data- Värden riktning Utlösningsfördröjning för U<-steget S34 R s eller eller tidskonstant k<, alternativvärde 0,1...1,00 Kontrollsumma för omkopplargrupp S35 R SG1, alternativ fjärrinställning Största uppmätta spänningen, V1 R 0 9,99 x U n då U>-steget startat Största uppmätta spänningen V2 R 0 9,99 x U n efter återställning Minsta uppmätta spänningen, V3 R 0 9,99 x U n då U<-steget startat Minsta uppmätta spänningen V4 R 0 9,99 x U n efter återställning Antal starter från U>-steget V5 R Antal starter från U<-steget V6 R Varaktighet för senaste U>-start V7 R % Varaktighet för senaste U<-start V8 R % Återställning av funktionsindikatorer V101 W 1 = funktionsindikatorerna är återställda Återställning av funktionsindikatorer V102 W 1 = funktionsindikatorerna och register och register V1 V8 är återställda Fjärrstyrning av inställningar V150 R, W 0 = potentiometerinställningar S11 S15 i kraft 1 = fjärrinställningar S31 S35 i kraft Händelsemask V155 R, W 0 255, se avsnitt "Händelsekoder" Manuell eller automatisk åter- V156 R, W 0 15, se avsnitt ställning av funktionsindikatorer (SG2) "Inställningsomkopplare" Kontrollsumma för omkopplargrupp SG3 V157 R 0 1 Öppning av lösenord för V160 W fjärrinställning Byte eller stängning av lösenord V161 W för fjärrinställning Aktivering av självövervaknings- V165 W 1 = självövervakningsututgången gången aktiveras och IRF-indikatorn tänds efter ca 5 s, därefter återgår självövervakningen och IRFindikatorn slocknar Intern felkod V169 R Modulens datakommunikationsadress V200 W Beteckning för programversion V205 R t.ex. 066_ 17
18 Data Kod Data- Värden riktning Modulens typbeteckning F R SPCU 1C1 Läsning av händelseregister L R Tid, kanalnummer och händelsekod Förnyad läsning av händelseregistret B R Tid, kanalnummer och händelsekod Läsning av modulens statusdata C R 0 = normaltillstånd 1 = modulen gått i reset 2 = överflöde i händelseregistret 3 = händelserna 1 och 2 tillsammans Återställning av modulens statusdata C W 0 = återställning Läsning och inställning av tiden T R, W 00,000 59,999 s R = data som kan läsas från modulen W = data som kan skrivas till modulen Dataöverföringskoderna L, B, C och T har reserverats för överföring av händelsedata mellan modulen och datakommunikationsenheten på stationsnivå. Händelseregistret kan läsas endast en gång med L-koden. Om det t.ex. uppstår ett fel i dataöverföringen, kan man med hjälp av B-kommandot på nytt läsa innehållet som lästs med L-kommandot. B-kommandot kan upprepas vid behov. Inställningsvärdena S1 S5 är inställbara antingen med potentiometrar eller fjärrinställbara med de inställningsvärden, som används i skyddsprogrammen. Värdena S11 S15 är med potentiometrar eller omkopplare gjorda inställningar. Inställningarna S21 S25 är fjärrinställda procentkonstanter till potentiometerinställningarna. Inställningarna S21 S25 kan skrivas till eller läsas. För att skrivningen skall kunna utföras, måste fjärrinställningens lösenord (V160) öppnas. I parametrarna S31 S35 är de egentliga utförbara fjärrinställningsvärdena. När alternativinställningsprocenterna S21 S24 ändras, är det möjligt att skriva procentkonstanten Härvid kan inställningsvärdet ändras också förbi enhetens tekniska specifierade gränser, men funktionen hos reläet garanteras endast inom de specifierade gränserna. Start av självövervakningen (V165) förhindrar funktion av skyddet under tiden när självövervakningsutgången är aktiverad och IRF-märklampan lyser. 18

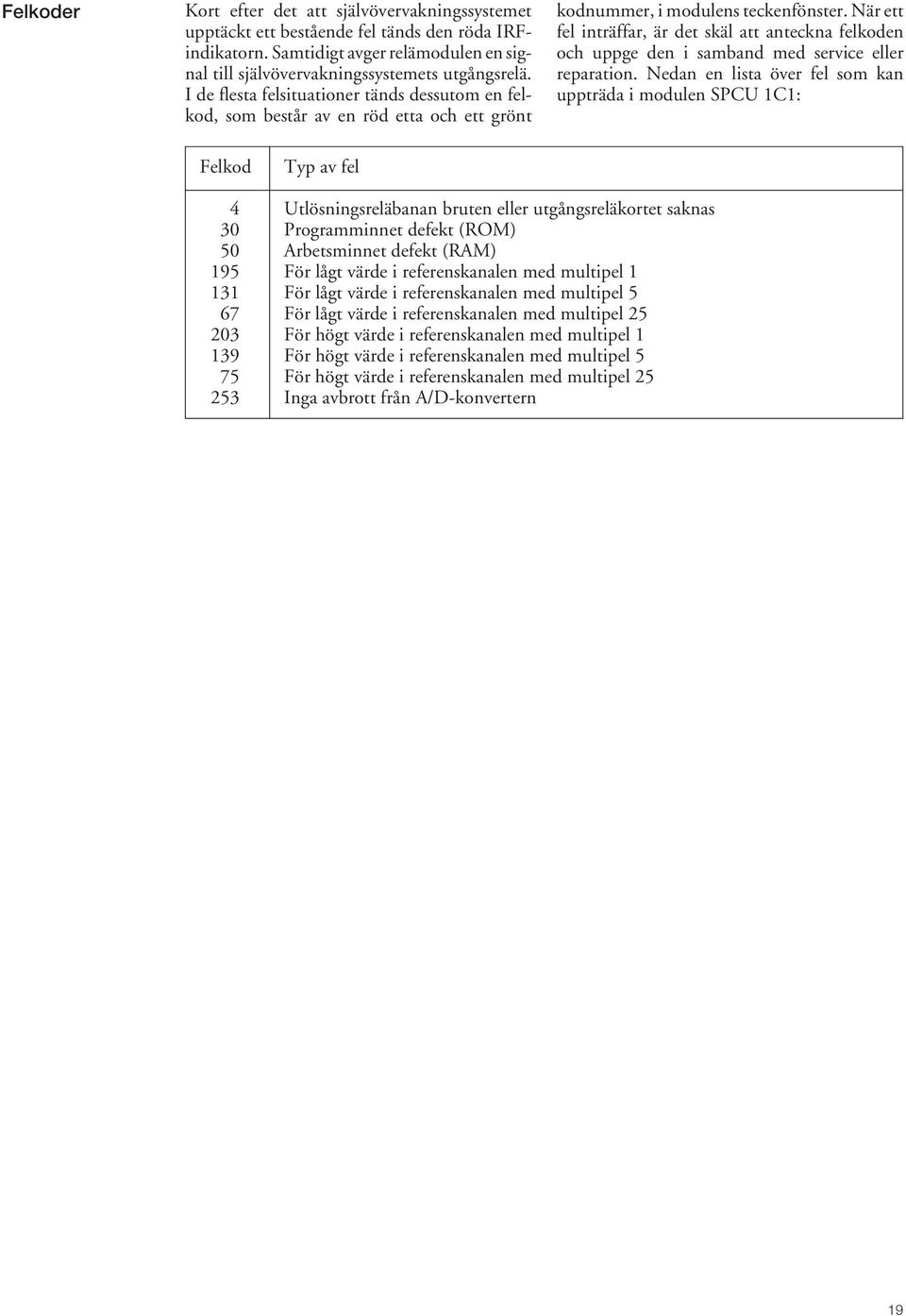

19 Felkoder Kort efter det att självövervakningssystemet upptäckt ett bestående fel tänds den röda IRFindikatorn. Samtidigt avger relämodulen en signal till självövervakningssystemets utgångsrelä. I de flesta felsituationer tänds dessutom en felkod, som består av en röd etta och ett grönt kodnummer, i modulens teckenfönster. När ett fel inträffar, är det skäl att anteckna felkoden och uppge den i samband med service eller reparation. Nedan en lista över fel som kan uppträda i modulen SPCU 1C1: Felkod Typ av fel 4 Utlösningsreläbanan bruten eller utgångsreläkortet saknas 30 Programminnet defekt (ROM) 50 Arbetsminnet defekt (RAM) 195 För lågt värde i referenskanalen med multipel För lågt värde i referenskanalen med multipel 5 67 För lågt värde i referenskanalen med multipel För högt värde i referenskanalen med multipel För högt värde i referenskanalen med multipel 5 75 För högt värde i referenskanalen med multipel Inga avbrott från A/D-konvertern 19
20 ABB Oy Substation Automation PB 699 FIN VAASA Finland Tel (0) Fax.+358 (0) MRS MUM SV
