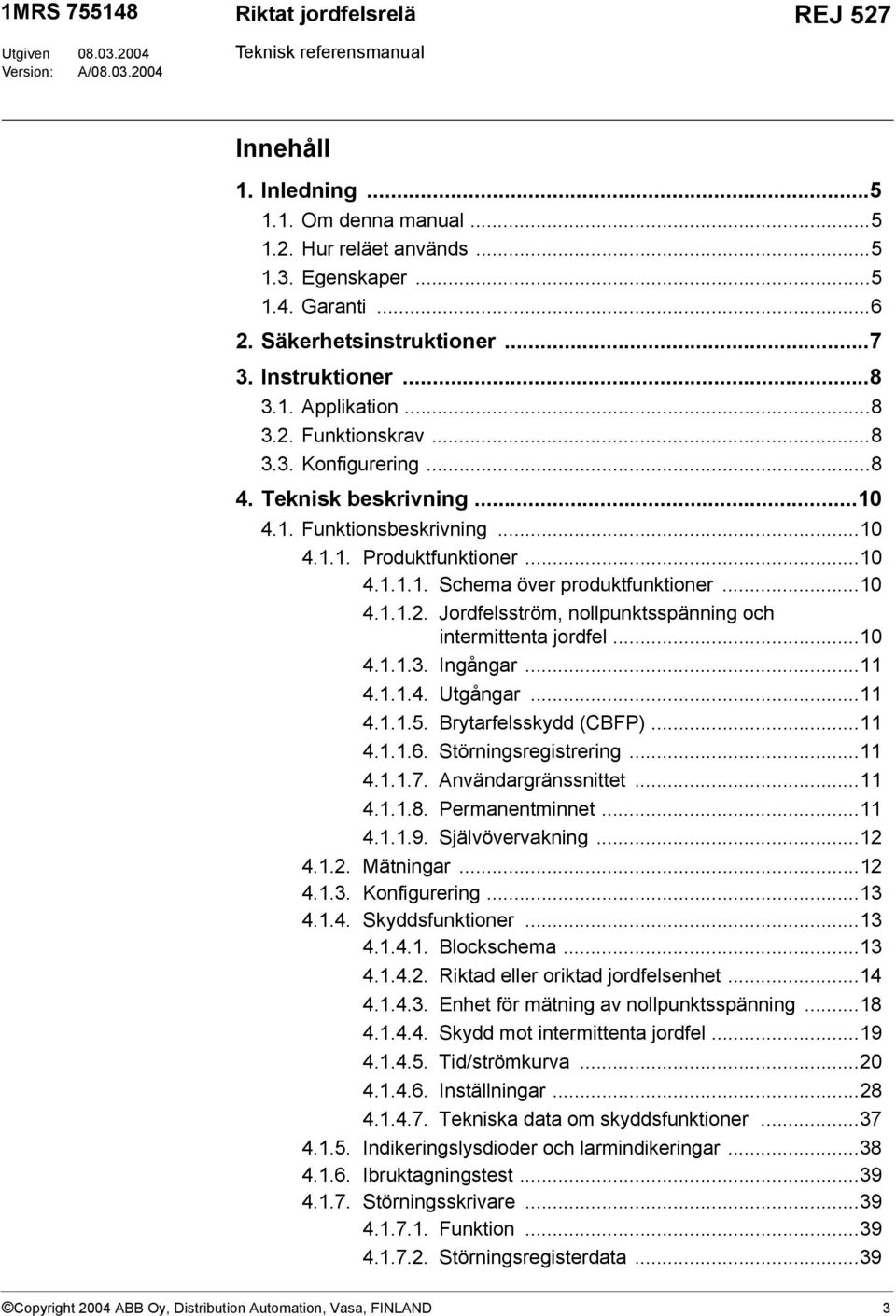

3 1MRS Utgiven Version: A/ REJ 527 Innehåll 1. Inledning Om denna manual Hur reläet används Egenskaper Garanti Säkerhetsinstruktioner Instruktioner Applikation Funktionskrav Konfigurering Teknisk beskrivning Funktionsbeskrivning Produktfunktioner Schema över produktfunktioner Jordfelsström, nollpunktsspänning och intermittenta jordfel Ingångar Utgångar Brytarfelsskydd (CBFP) Störningsregistrering Användargränssnittet Permanentminnet Självövervakning Mätningar Konfigurering Skyddsfunktioner Blockschema Riktad eller oriktad jordfelsenhet Enhet för mätning av nollpunktsspänning Skydd mot intermittenta jordfel Tid/strömkurva Inställningar Tekniska data om skyddsfunktioner Indikeringslysdioder och larmindikeringar Ibruktagningstest Störningsskrivare Funktion Störningsregisterdata...39 Copyright 2004 ABB Oy, Distribution Automation, Vasa, FINLAND 3

4 REJ 527 1MRS Styrning och indikering av störningsskrivarens tillstånd Triggning Inställningar och tömning Störningsskrivarens händelsekod Registrerade data från de senaste händelserna Extern seriekommunikation Kommunikationsportar Fjärrkommunikationsprotokollet IEC Händelsekoder Protokollparametrar för SPA-busskommunikation Självövervakning (IRF) Inställning av reläets parametrar Konstruktionsbeskrivning Ingångs-/utgångsanslutningar Seriekommunikationsanslutningar Tekniska data Beställningsuppgifter Referenser Förkortningar Checklistor

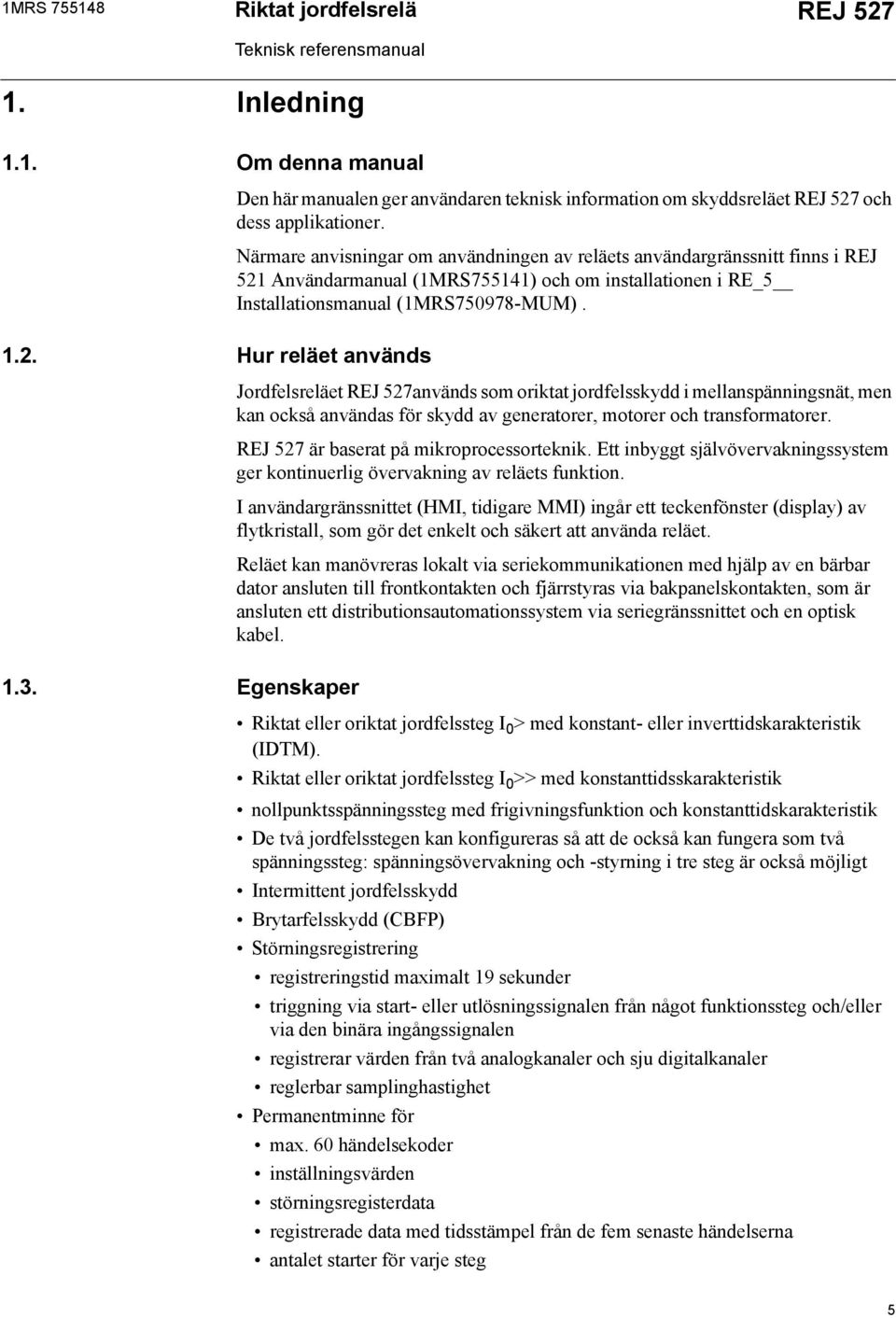

5 1MRS REJ Inledning 1.1. Om denna manual Den här manualen ger användaren teknisk information om skyddsreläet REJ 527 och dess applikationer. Närmare anvisningar om användningen av reläets användargränssnitt finns i REJ 521 Användarmanual (1MRS755141) och om installationen i RE_5 Installationsmanual (1MRS MUM) Hur reläet används Jordfelsreläet REJ 527används som oriktat jordfelsskydd i mellanspänningsnät, men kan också användas för skydd av generatorer, motorer och transformatorer. REJ 527 är baserat på mikroprocessorteknik. Ett inbyggt självövervakningssystem ger kontinuerlig övervakning av reläets funktion. I användargränssnittet (HMI, tidigare MMI) ingår ett teckenfönster (display) av flytkristall, som gör det enkelt och säkert att använda reläet. Reläet kan manövreras lokalt via seriekommunikationen med hjälp av en bärbar dator ansluten till frontkontakten och fjärrstyras via bakpanelskontakten, som är ansluten ett distributionsautomationssystem via seriegränssnittet och en optisk kabel Egenskaper Riktat eller oriktat jordfelssteg I 0 > med konstant- eller inverttidskarakteristik (IDTM). Riktat eller oriktat jordfelssteg I 0 >> med konstanttidsskarakteristik nollpunktsspänningssteg med frigivningsfunktion och konstanttidskarakteristik De två jordfelsstegen kan konfigureras så att de också kan fungera som två spänningssteg: spänningsövervakning och -styrning i tre steg är också möjligt Intermittent jordfelsskydd Brytarfelsskydd (CBFP) Störningsregistrering registreringstid maximalt 19 sekunder triggning via start- eller utlösningssignalen från något funktionssteg och/eller via den binära ingångssignalen registrerar värden från två analogkanaler och sju digitalkanaler reglerbar samplinghastighet Permanentminne för max. 60 händelsekoder inställningsvärden störningsregisterdata registrerade data med tidsstämpel från de fem senaste händelserna antalet starter för varje steg 5

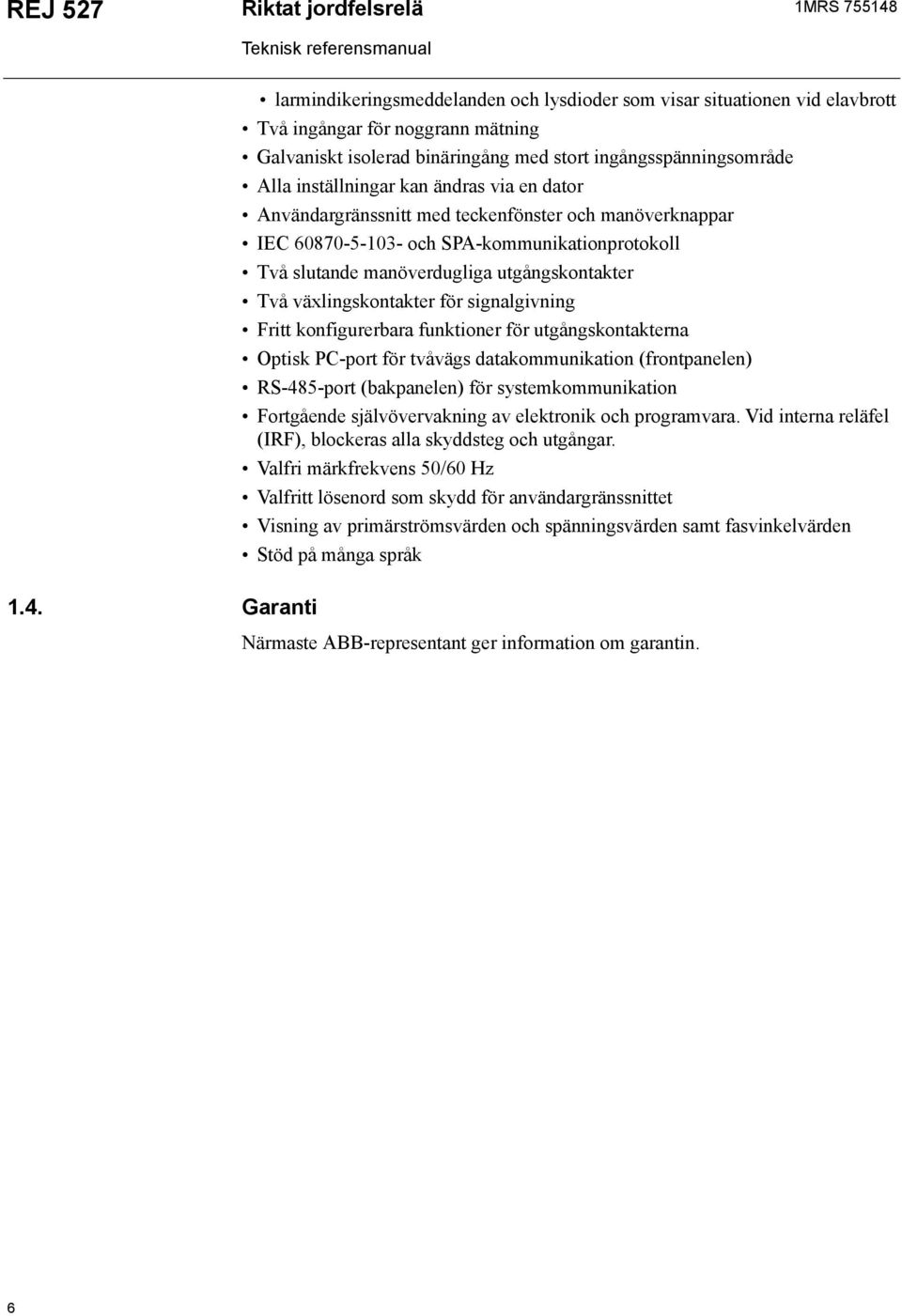

6 REJ 527 1MRS Garanti larmindikeringsmeddelanden och lysdioder som visar situationen vid elavbrott Två ingångar för noggrann mätning Galvaniskt isolerad binäringång med stort ingångsspänningsområde Alla inställningar kan ändras via en dator Användargränssnitt med teckenfönster och manöverknappar IEC och SPA-kommunikationprotokoll Två slutande manöverdugliga utgångskontakter Två växlingskontakter för signalgivning Fritt konfigurerbara funktioner för utgångskontakterna Optisk PC-port för tvåvägs datakommunikation (frontpanelen) RS-485-port (bakpanelen) för systemkommunikation Fortgående självövervakning av elektronik och programvara. Vid interna reläfel (IRF), blockeras alla skyddsteg och utgångar. Valfri märkfrekvens 50/60 Hz Valfritt lösenord som skydd för användargränssnittet Visning av primärströmsvärden och spänningsvärden samt fasvinkelvärden Stöd på många språk Närmaste ABB-representant ger information om garantin. 6

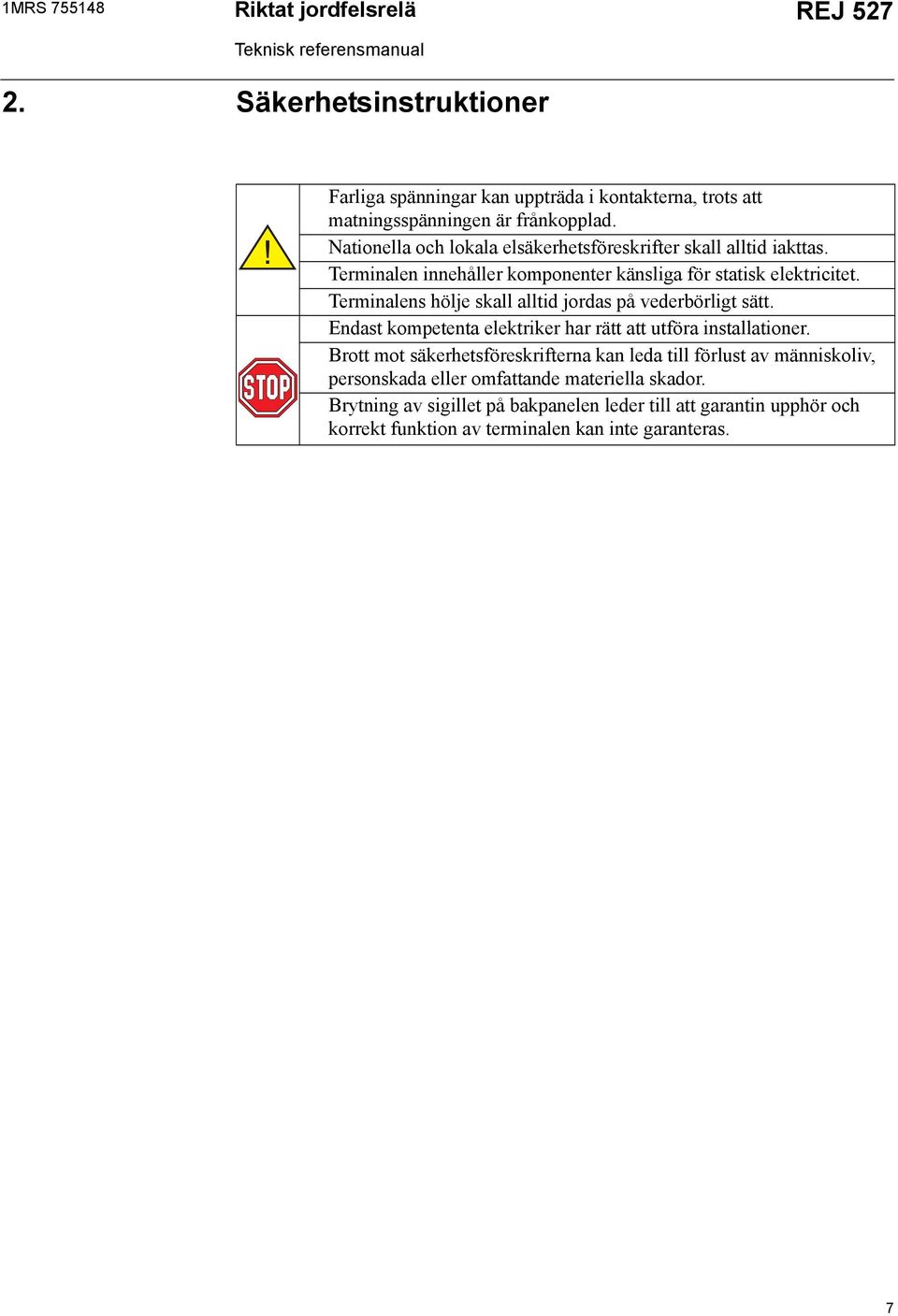

7 1MRS REJ Säkerhetsinstruktioner! Farliga spänningar kan uppträda i kontakterna, trots att matningsspänningen är frånkopplad. Nationella och lokala elsäkerhetsföreskrifter skall alltid iakttas. Terminalen innehåller komponenter känsliga för statisk elektricitet. Terminalens hölje skall alltid jordas på vederbörligt sätt. Endast kompetenta elektriker har rätt att utföra installationer. Brott mot säkerhetsföreskrifterna kan leda till förlust av människoliv, personskada eller omfattande materiella skador. Brytning av sigillet på bakpanelen leder till att garantin upphör och korrekt funktion av terminalen kan inte garanteras. 7

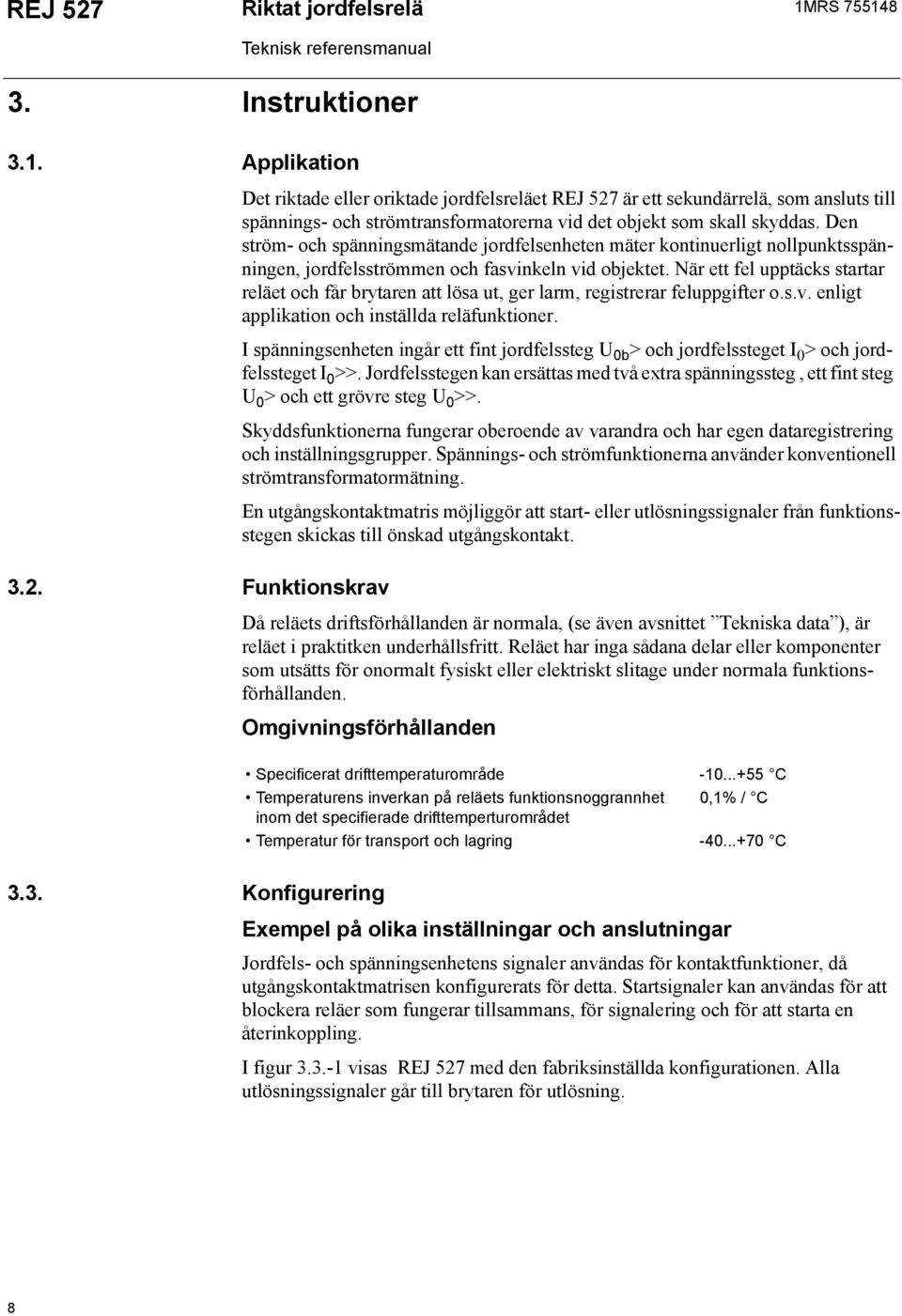

8 REJ 527 1MRS Instruktioner 3.1. Applikation Det riktade eller oriktade jordfelsreläet REJ 527 är ett sekundärrelä, som ansluts till spännings- och strömtransformatorerna vid det objekt som skall skyddas. Den ström- och spänningsmätande jordfelsenheten mäter kontinuerligt nollpunktsspänningen, jordfelsströmmen och fasvinkeln vid objektet. När ett fel upptäcks startar reläet och får brytaren att lösa ut, ger larm, registrerar feluppgifter o.s.v. enligt applikation och inställda reläfunktioner. I spänningsenheten ingår ett fint jordfelssteg U 0b > och jordfelssteget I 0 > och jordfelssteget I 0 >>. Jordfelsstegen kan ersättas med två extra spänningssteg, ett fint steg U 0 > och ett grövre steg U 0 >>. Skyddsfunktionerna fungerar oberoende av varandra och har egen dataregistrering och inställningsgrupper. Spännings- och strömfunktionerna använder konventionell strömtransformatormätning. En utgångskontaktmatris möjliggör att start- eller utlösningssignaler från funktionsstegen skickas till önskad utgångskontakt Funktionskrav Då reläets driftsförhållanden är normala, (se även avsnittet Tekniska data ), är reläet i praktitken underhållsfritt. Reläet har inga sådana delar eller komponenter som utsätts för onormalt fysiskt eller elektriskt slitage under normala funktionsförhållanden. Omgivningsförhållanden Specificerat drifttemperaturområde C Temperaturens inverkan på reläets funktionsnoggrannhet 0,1% / C inom det specifierade drifttemperturområdet Temperatur för transport och lagring C 3.3. Konfigurering Exempel på olika inställningar och anslutningar Jordfels- och spänningsenhetens signaler användas för kontaktfunktioner, då utgångskontaktmatrisen konfigurerats för detta. Startsignaler kan användas för att blockera reläer som fungerar tillsammans, för signalering och för att starta en återinkoppling. I figur visas REJ 527 med den fabriksinställda konfigurationen. Alla utlösningssignaler går till brytaren för utlösning. 8

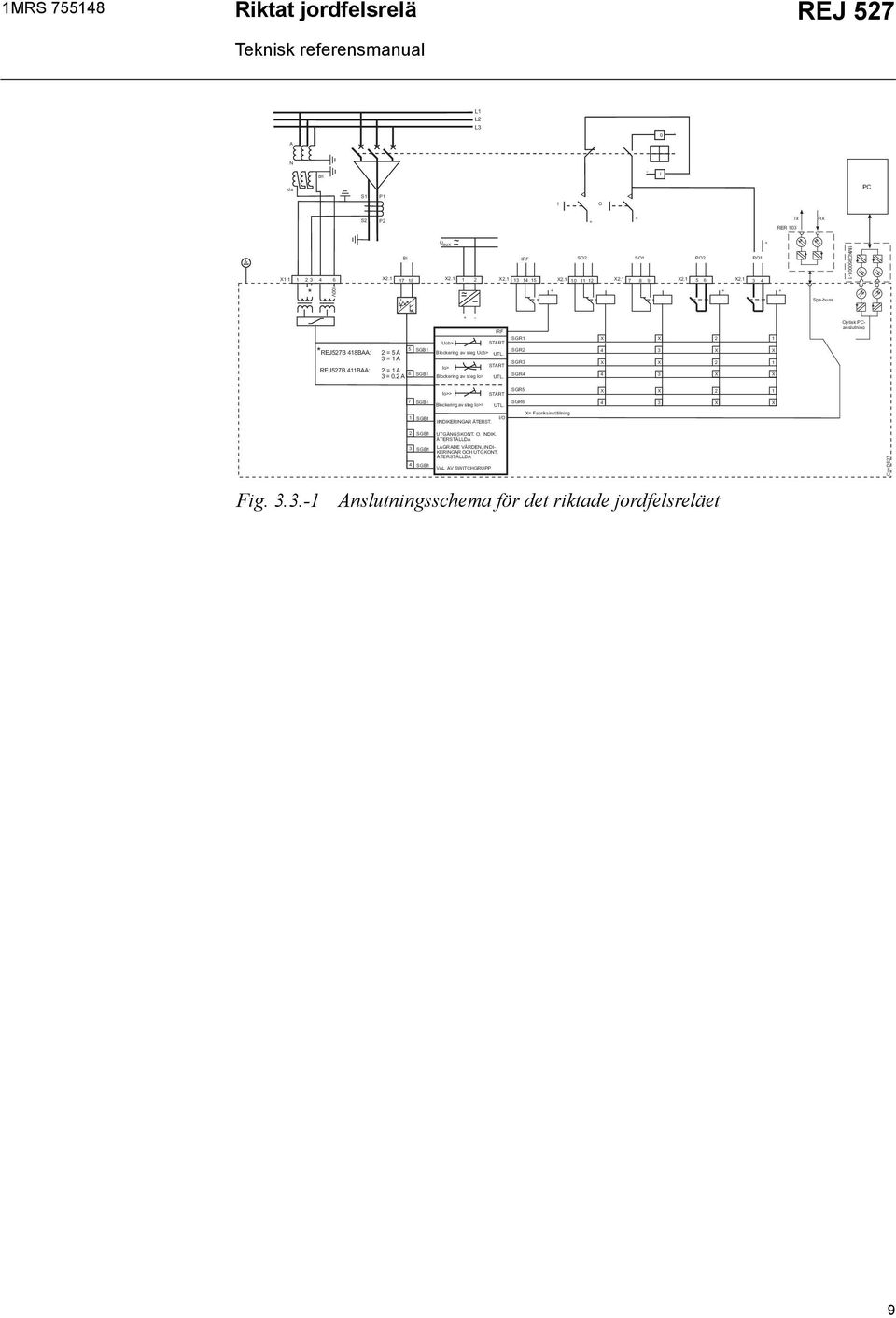

9 1MRS REJ 527 L1 L2 L3 0 - A N dn - I da PC S1 P1 I O S2 P2 + + Tx RER 103 Rx U aux ~ + X * 100V BI IRF 14 X2.1 X2.1 X ~ SO2 SO1 PO2 PO1 3 4 X2.1 X2.1 X2.1 X Spa-buss 1MKC *REJ527B 418BAA: REJ527B 411BAA: 2 = 5 A 3 = 1 A 5 2 = 1 A 6 3 = 0.2 A SGB1 SGB1 + - IRF Uob> START Blockering av steg Uob> UTL. Io> START Blockering av steg Io> UTL. SGR1 SGR2 SGR3 SGR4 X 4 X 4 X 3 X 3 2 X 2 X 1 X 1 X Optisk PCanslutning Io>> START SGR5 X X SGB1 Blockering av steg Io>> UTL. SGR6 4 3 X X 1 SGB1 IINDIKERINGAR ÅTERST. I/O X= Fabriksinställning 2 SGB1 UTGÅNGSKONT. O. INDIK. ÅTERSTÄLLDA 3 SGB1 4 SGB1 LAGRADE VÄRDEN, INDI- KERINGAR OCH UTG.KONT. ÅTERSTÄLLDA VAL AV SWITCHGRUPP ConD527 Fig Anslutningsschema för det riktade jordfelsreläet 9

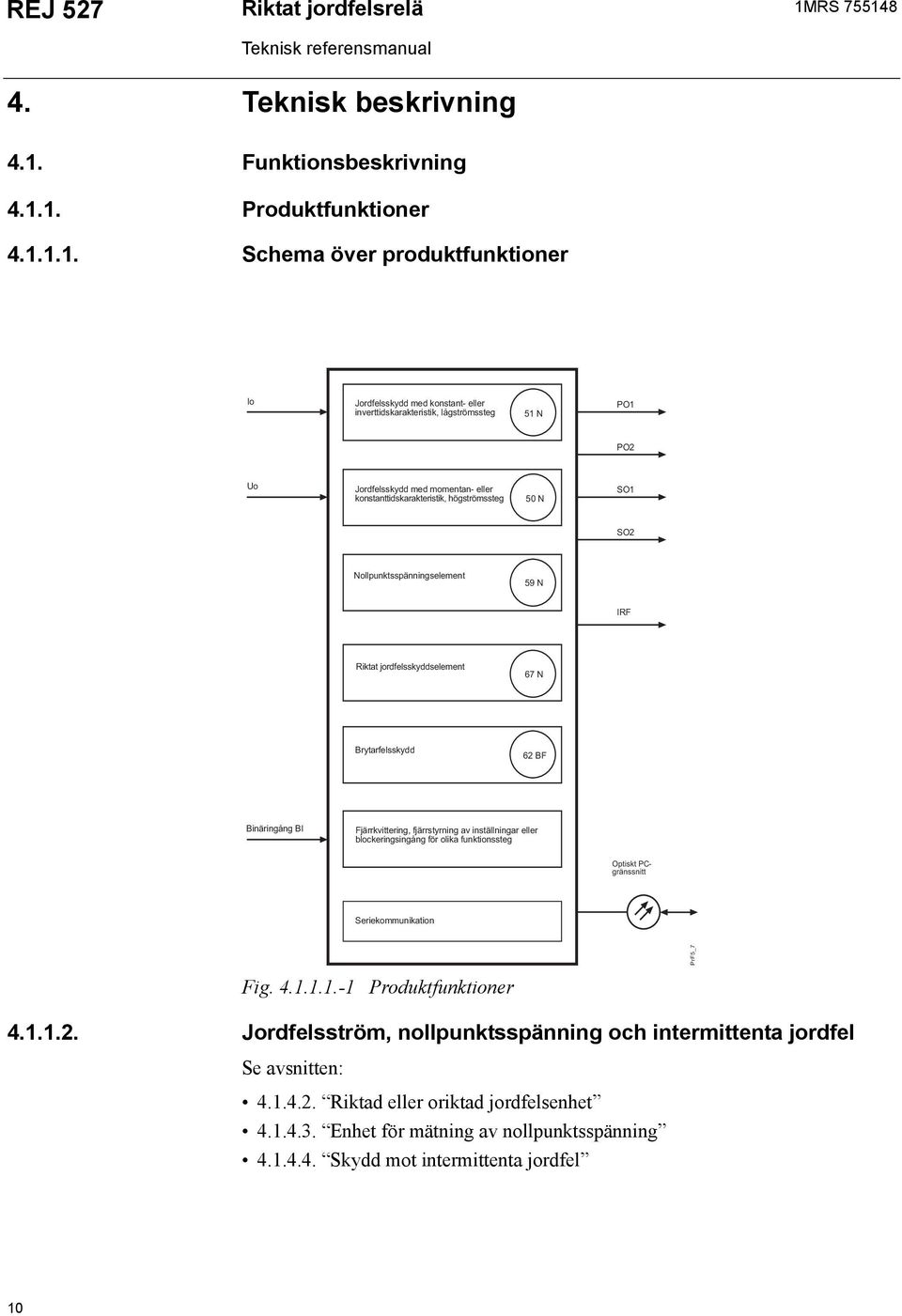

10 REJ 527 1MRS Teknisk beskrivning 4.1. Funktionsbeskrivning Produktfunktioner Schema över produktfunktioner Io Jordfelsskydd med konstant- eller inverttidskarakteristik, lågströmssteg 51 N PO1 PO2 Uo Jordfelsskydd med momentan- eller konstanttidskarakteristik, högströmssteg 50 N SO1 SO2 Nollpunktsspänningselement 59 N IRF Riktat jordfelsskyddselement 67 N Brytarfelsskydd 62 BF Binäringång BI Fjärrkvittering, fjärrstyrning av inställningar eller blockeringsingång för olika funktionssteg Optiskt PCgränssnitt Seriekommunikation PrF5_7 Fig Produktfunktioner Jordfelsström, nollpunktsspänning och intermittenta jordfel Se avsnitten: Riktad eller oriktad jordfelsenhet Enhet för mätning av nollpunktsspänning Skydd mot intermittenta jordfel 10

11 1MRS REJ Ingångar Utgångar REJ 527 har två mätingångar och en extern binär ingång som styrs av en extern spänning. Närmare uppgifter finns i avsnittet Ingångs-/utgångsanslutningar och tabellerna , och Binäringångens funktion bestäms med hjälp av SGB-switcharna. REJ 527 har två manöverdugliga utgångar (PO1 och PO2) och två signalutgångar (SO1 och SO2). Switchgrupperna SGR1...6 används för sända start- och utlösningssignaler från funktionsstegen till önskad signal- eller manöverutgång. PO1 och PO2 kan konfigureras till självhållning och pulsens minimilängd till 40 eller 80 ms Brytarfelsskydd (CBFP) REJ 527 har ett brytarfelsskydd. Brytarfelsskyddet ger en utlösningssignal via utgången PO2, om felet inte har försvunnit förrän den inställda fördröjningstiden 0,10 s...1,00 s går ut. Vanligen styr brytarfelsskyddet den överliggande brytaren. Det kan även användas för utlösning med hjälp av ytterligare utlösningskretsar i samma brytare. Brytarfelsskyddet aktiveras med en switch i switchgruppen SGF Störningsregistrering Användargränssnittet Permanentminnet I REJ 527 finns en intern störningsskrivare som registrerar momentana mätvärden eller de uppmätta signalernas RMS-kurvor (effektivvärde) och sju digitalsignaler: den externa binära ingångssignalen och de interna funktionsstegens tillstånd. Störningsskrivaren kan ställas in så att den triggas av en start- eller utlösningssignal från någon av funktionsstegen och/eller av en extern binär ingångssignal antingen på den sjunkande eller stigande flanken. REJ 2 har ett användargränssnitt med sex trycknappar och ett alfanumeriskt teckenfönster med 2 x 16 tecken. Trycknapparna används för navigering inom menystrukturen och för att justera inställningsvärden. Ett lösenord kan ställas in för användargränssnittet för att skydda alla valbara värden från ändringar av obehöriga. Lösenordet för användargränssnittet förblir inaktivt och kommer inte att krävas vid ändring av parametervärden, tills det fabriksinställda värdet har blivit utbytt. Det är möjligt att ställa in reläet så att godkännande av gränssnittets lösenord genererar en händelsekod. Den här egenskapen kan användas för att indikera aktiviteter via det lokala användargränssnittet. Närmare uppgifter om användargränssnittet finns i Användarmanualen. Reläet REJ 527 kan ställas in så att det lagrar olika data i sitt permanentminne och dessa data finns kvar också vid hjälpspänningsbortfall. Larmindikeringar och lysdioder, antal starter, störningsskrivardata, händelsekoder och registrerade data kan alla konfigureras att bli lagrade i permanentminnet, medan inställningsvärden alltid sparas i permanentminnet. 11

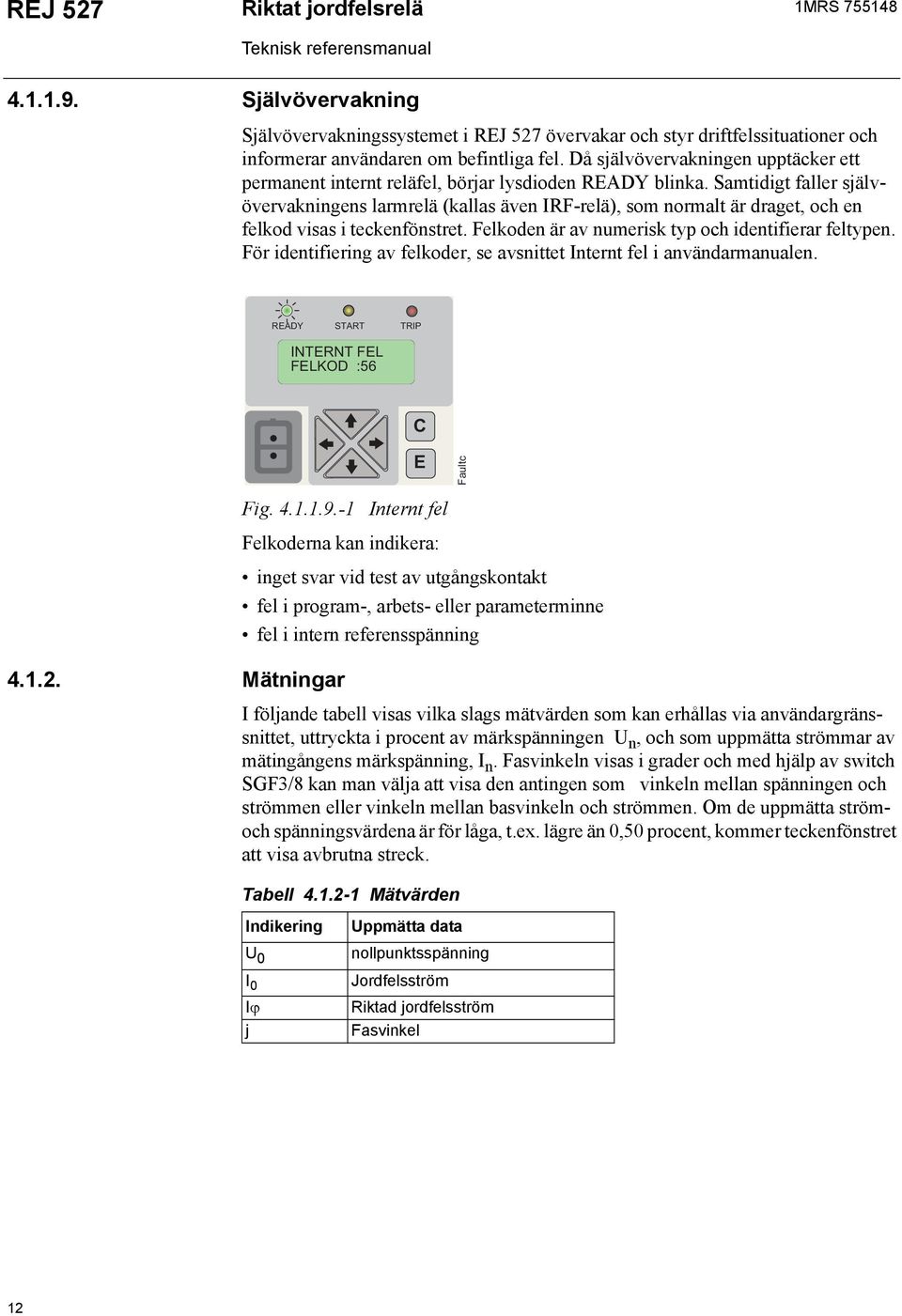

12 REJ 527 1MRS Självövervakning Självövervakningssystemet i REJ 527 övervakar och styr driftfelssituationer och informerar användaren om befintliga fel. Då självövervakningen upptäcker ett permanent internt reläfel, börjar lysdioden READY blinka. Samtidigt faller självövervakningens larmrelä (kallas även IRF-relä), som normalt är draget, och en felkod visas i teckenfönstret. Felkoden är av numerisk typ och identifierar feltypen. För identifiering av felkoder, se avsnittet Internt fel i användarmanualen. READY START TRIP INTERNT FEL FELKOD :56 C E Faultc Fig Internt fel Felkoderna kan indikera: inget svar vid test av utgångskontakt fel i program-, arbets- eller parameterminne fel i intern referensspänning Mätningar I följande tabell visas vilka slags mätvärden som kan erhållas via användargränssnittet, uttryckta i procent av märkspänningen U n, och som uppmätta strömmar av mätingångens märkspänning, I n. Fasvinkeln visas i grader och med hjälp av switch SGF3/8 kan man välja att visa den antingen som vinkeln mellan spänningen och strömmen eller vinkeln mellan basvinkeln och strömmen. Om de uppmätta strömoch spänningsvärdena är för låga, t.ex. lägre än 0,50 procent, kommer teckenfönstret att visa avbrutna streck. Tabell Mätvärden Indikering U 0 I 0 Iϕ j Uppmätta data nollpunktsspänning Jordfelsström Riktad jordfelsström Fasvinkel 12

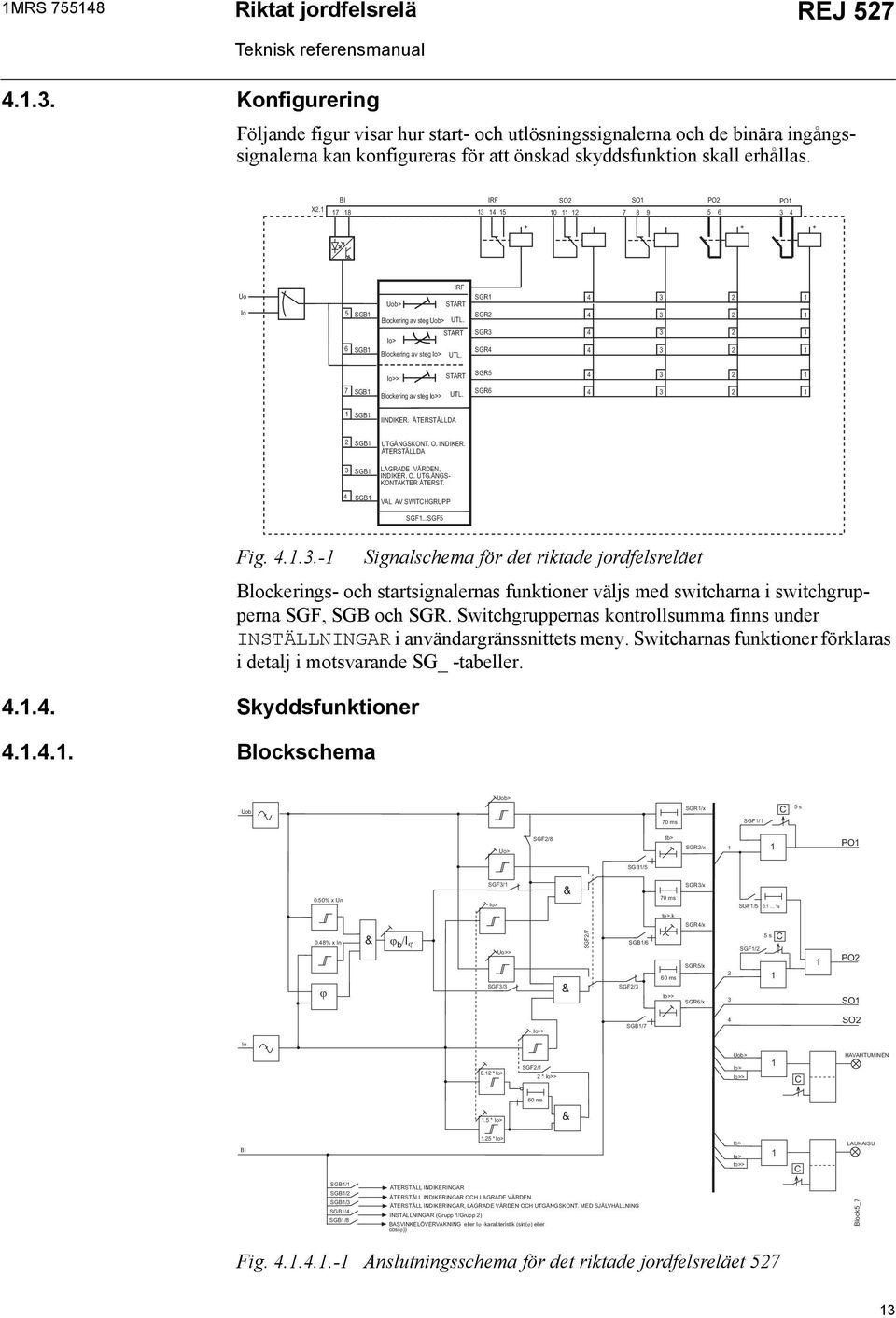

13 1MRS REJ Konfigurering Följande figur visar hur start- och utlösningssignalerna och de binära ingångssignalerna kan konfigureras för att önskad skyddsfunktion skall erhållas. X2.1 BI IRF SO2 SO1 PO2 PO Uo Io 5 SGB1 IRF Uob> START Blockering av steg Uob> UTL. SGR1 SGR SGB1 START Io> Blockering av steg Io> UTL. SGR3 SGR Io>> START SGR SGB1 Blockering av steg Io>> UTL. SGR SGB1 IINDIKER. ÅTERSTÄLLDA 2 SGB1 3 SGB1 UTGÅNGSKONT. O. INDIKER. ÅTERSTÄLLDA LAGRADE VÄRDEN, INDIKER. O. UTG.ÅNGS- KONTAKTER ÅTERST. 4 SGB1 VAL AV SWITCHGRUPP SGF1...SGF Skyddsfunktioner Blockschema Fig Signalschema för det riktade jordfelsreläet Blockerings- och startsignalernas funktioner väljs med switcharna i switchgrupperna SGF, SGB och SGR. Switchgruppernas kontrollsumma finns under INSTÄLLNINGAR i användargränssnittets meny. Switcharnas funktioner förklaras i detalj i motsvarande SG_ -tabeller. Uob Uob> SGR1/x C 5 s 70 ms SGF1/1 Uo> SGF2/8 tb> SGR2/x 1 1 PO1 SGB1/5 0.50% x Un SGF3/1 Io> & 70 ms SGR3/x SGF1/ s to>,k SGR4/x 0.48% x In & j b /I j j Uo>> SGF3/3 & SGF2/7 SGF2/3 SGB1/6 60 ms to>> SGR5/x SGR6/x 5 s C SGF1/ PO2 SO1 Io>> SGB1/7 4 SO2 Io 0.12 * Io> SGF2/1 2 * Io>> Uob> Io> Io>> 1 C HAVAHTUMINEN 1.5 * Io> 60 ms & BI 1.25 * Io> tb> to> to>> 1 C LAUKAISU SGB1/1 SGB1/2 SGB1/3 SGB1/4 SGB1/8 ÅTERSTÄLL INDIKERINGAR ÅTERSTÄLL INDIKERINGAR OCH LAGRADE VÄRDEN ÅTERSTÄLL INDIKERINGAR, LAGRADE VÄRDEN OCH UTGÅNGSKONT. MED SJÄLVHÅLLNING INSTÄLLNINGAR (Grupp 1/Grupp 2) BASVINKELÖVERVAKNING eller Ij -karakteristik (sin(j) eller cos(j)) Block5_7 Fig Anslutningsschema för det riktade jordfelsreläet

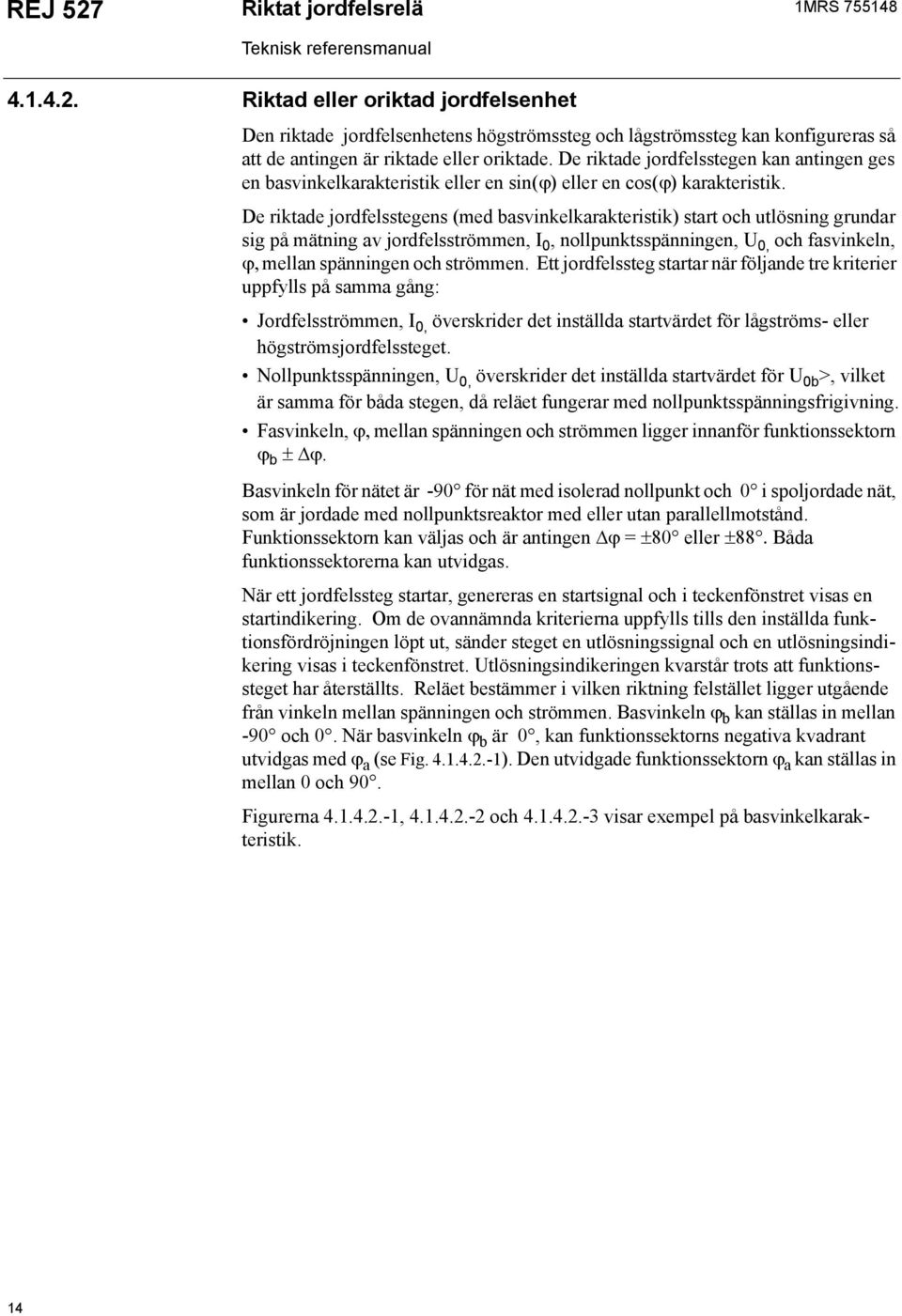

14 REJ 527 1MRS Riktad eller oriktad jordfelsenhet Den riktade jordfelsenhetens högströmssteg och lågströmssteg kan konfigureras så att de antingen är riktade eller oriktade. De riktade jordfelsstegen kan antingen ges en basvinkelkarakteristik eller en sin(ϕ) eller en cos(ϕ) karakteristik. De riktade jordfelsstegens (med basvinkelkarakteristik) start och utlösning grundar sig på mätning av jordfelsströmmen, I 0, nollpunktsspänningen, U 0, och fasvinkeln, ϕ, mellan spänningen och strömmen. Ett jordfelssteg startar när följande tre kriterier uppfylls på samma gång: Jordfelsströmmen, I 0, överskrider det inställda startvärdet för lågströms- eller högströmsjordfelssteget. Nollpunktsspänningen, U 0, överskrider det inställda startvärdet för U 0b >, vilket är samma för båda stegen, då reläet fungerar med nollpunktsspänningsfrigivning. Fasvinkeln, ϕ, mellan spänningen och strömmen ligger innanför funktionssektorn ϕ b ± ϕ. Basvinkeln för nätet är -90 för nät med isolerad nollpunkt och 0 i spoljordade nät, som är jordade med nollpunktsreaktor med eller utan parallellmotstånd. Funktionssektorn kan väljas och är antingen ϕ = ±80 eller ±88. Båda funktionssektorerna kan utvidgas. När ett jordfelssteg startar, genereras en startsignal och i teckenfönstret visas en startindikering. Om de ovannämnda kriterierna uppfylls tills den inställda funktionsfördröjningen löpt ut, sänder steget en utlösningssignal och en utlösningsindikering visas i teckenfönstret. Utlösningsindikeringen kvarstår trots att funktionssteget har återställts. Reläet bestämmer i vilken riktning felstället ligger utgående från vinkeln mellan spänningen och strömmen. Basvinkeln ϕ b kan ställas in mellan -90 och 0. När basvinkeln ϕ b är 0, kan funktionssektorns negativa kvadrant utvidgas med ϕ a (se Fig ). Den utvidgade funktionssektorn ϕ a kan ställas in mellan 0 och 90. Figurerna , och visar exempel på basvinkelkarakteristik. 14

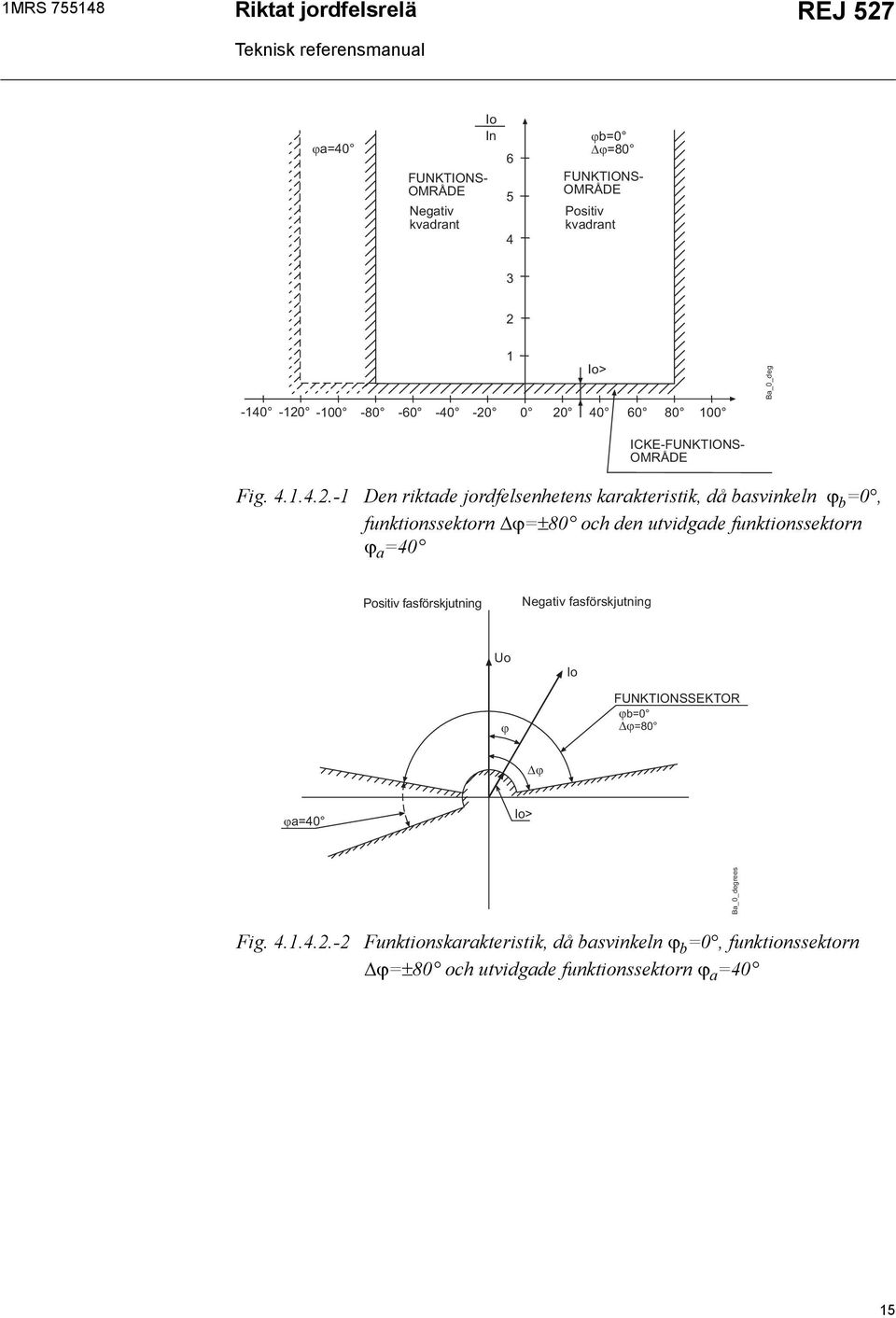

15 1MRS REJ 527 ja=40 FUNKTIONS- OMRÅDE Negativ kvadrant Io In jb=0 Dj=80 FUNKTIONS- OMRÅDE Positiv kvadrant Io> ICKE-FUNKTIONS- OMRÅDE Ba_0_deg Fig Den riktade jordfelsenhetens karakteristik, då basvinkeln ϕ b =0, funktionssektorn ϕ=±80 och den utvidgade funktionssektorn ϕ a =40 Positiv fasförskjutning Negativ fasförskjutning Uo Io j FUNKTIONSSEKTOR jb=0 Dj=80 Dj ja=40 Io> Ba_0_degrees Fig Funktionskarakteristik, då basvinkeln ϕ b =0, funktionssektorn ϕ=±80 och utvidgade funktionssektorn ϕ a =40 15

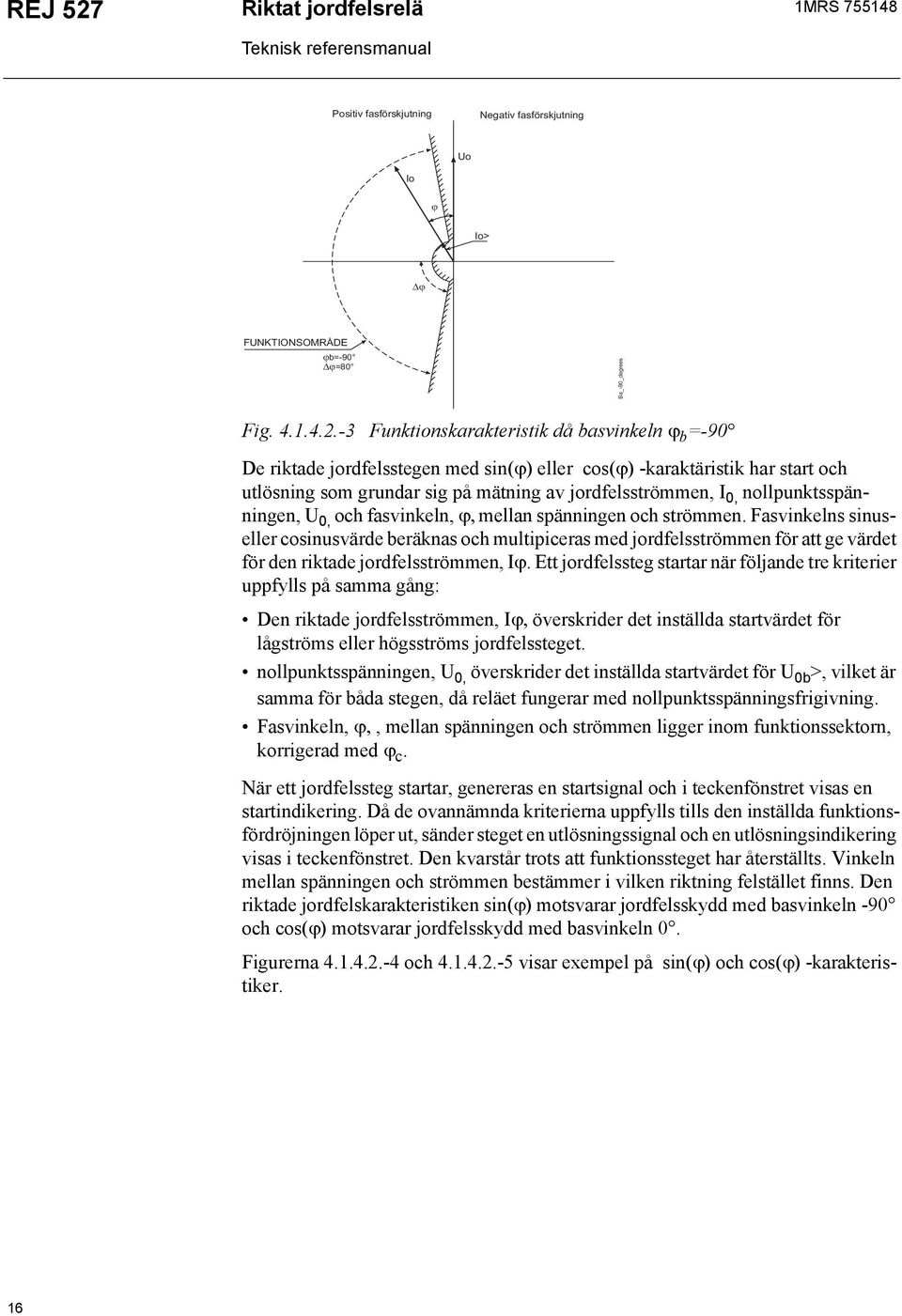

16 REJ 527 1MRS Positiv fasförskjutning Negativ fasförskjutning Uo Io j Io> Dj FUNKTIONSOMRÅDE jb=-90 Dj=80 Ba_-90_degrees Fig Funktionskarakteristik då basvinkeln ϕ b =-90 De riktade jordfelsstegen med sin(ϕ) eller cos(ϕ) -karaktäristik har start och utlösning som grundar sig på mätning av jordfelsströmmen, I 0, nollpunktsspänningen, U 0, och fasvinkeln, ϕ, mellan spänningen och strömmen. Fasvinkelns sinuseller cosinusvärde beräknas och multipiceras med jordfelsströmmen för att ge värdet för den riktade jordfelsströmmen, Iϕ. Ett jordfelssteg startar när följande tre kriterier uppfylls på samma gång: Den riktade jordfelsströmmen, Iϕ, överskrider det inställda startvärdet för lågströms eller högsströms jordfelssteget. nollpunktsspänningen, U 0, överskrider det inställda startvärdet för U 0b >, vilket är samma för båda stegen, då reläet fungerar med nollpunktsspänningsfrigivning. Fasvinkeln, ϕ,, mellan spänningen och strömmen ligger inom funktionssektorn, korrigerad med ϕ c. När ett jordfelssteg startar, genereras en startsignal och i teckenfönstret visas en startindikering. Då de ovannämnda kriterierna uppfylls tills den inställda funktionsfördröjningen löper ut, sänder steget en utlösningssignal och en utlösningsindikering visas i teckenfönstret. Den kvarstår trots att funktionssteget har återställts. Vinkeln mellan spänningen och strömmen bestämmer i vilken riktning felstället finns. Den riktade jordfelskarakteristiken sin(ϕ) motsvarar jordfelsskydd med basvinkeln -90 och cos(ϕ) motsvarar jordfelsskydd med basvinkeln 0. Figurerna och visar exempel på sin(ϕ) och cos(ϕ) -karakteristiker. 16

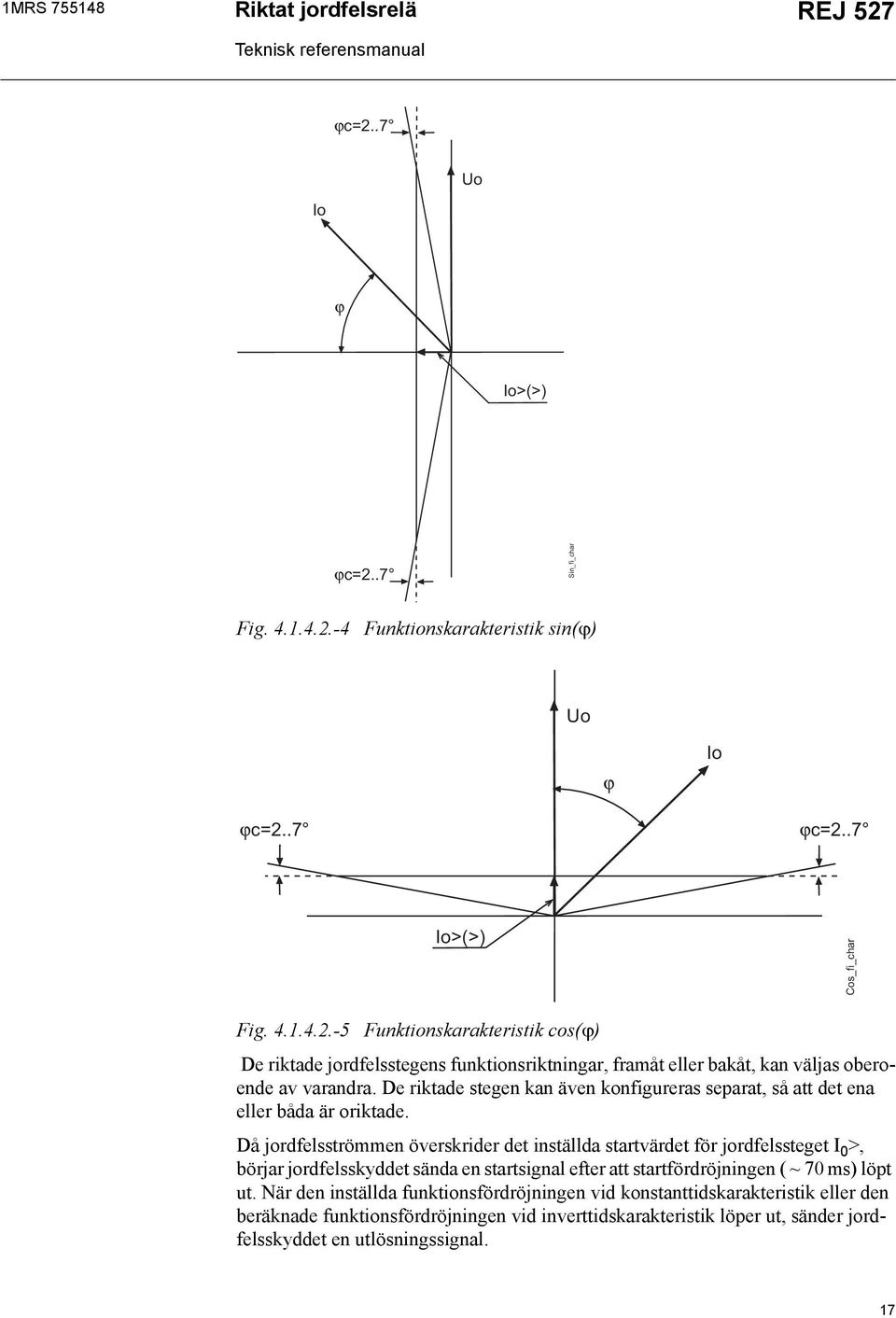

17 1MRS REJ 527 ϕc=2..7 Uo Io ϕ Io>(>) ϕc=2..7 Sin_fi_char Fig Funktionskarakteristik sin(ϕ) Uo ϕ Io ϕc=2..7 ϕc=2..7 Io>(>) Cos_fi_char Fig Funktionskarakteristik cos(ϕ) De riktade jordfelsstegens funktionsriktningar, framåt eller bakåt, kan väljas oberoende av varandra. De riktade stegen kan även konfigureras separat, så att det ena eller båda är oriktade. Då jordfelsströmmen överskrider det inställda startvärdet för jordfelssteget I 0 >, börjar jordfelsskyddet sända en startsignal efter att startfördröjningen ( ~ 70 ms) löpt ut. När den inställda funktionsfördröjningen vid konstanttidskarakteristik eller den beräknade funktionsfördröjningen vid inverttidskarakteristik löper ut, sänder jordfelsskyddet en utlösningssignal. 17

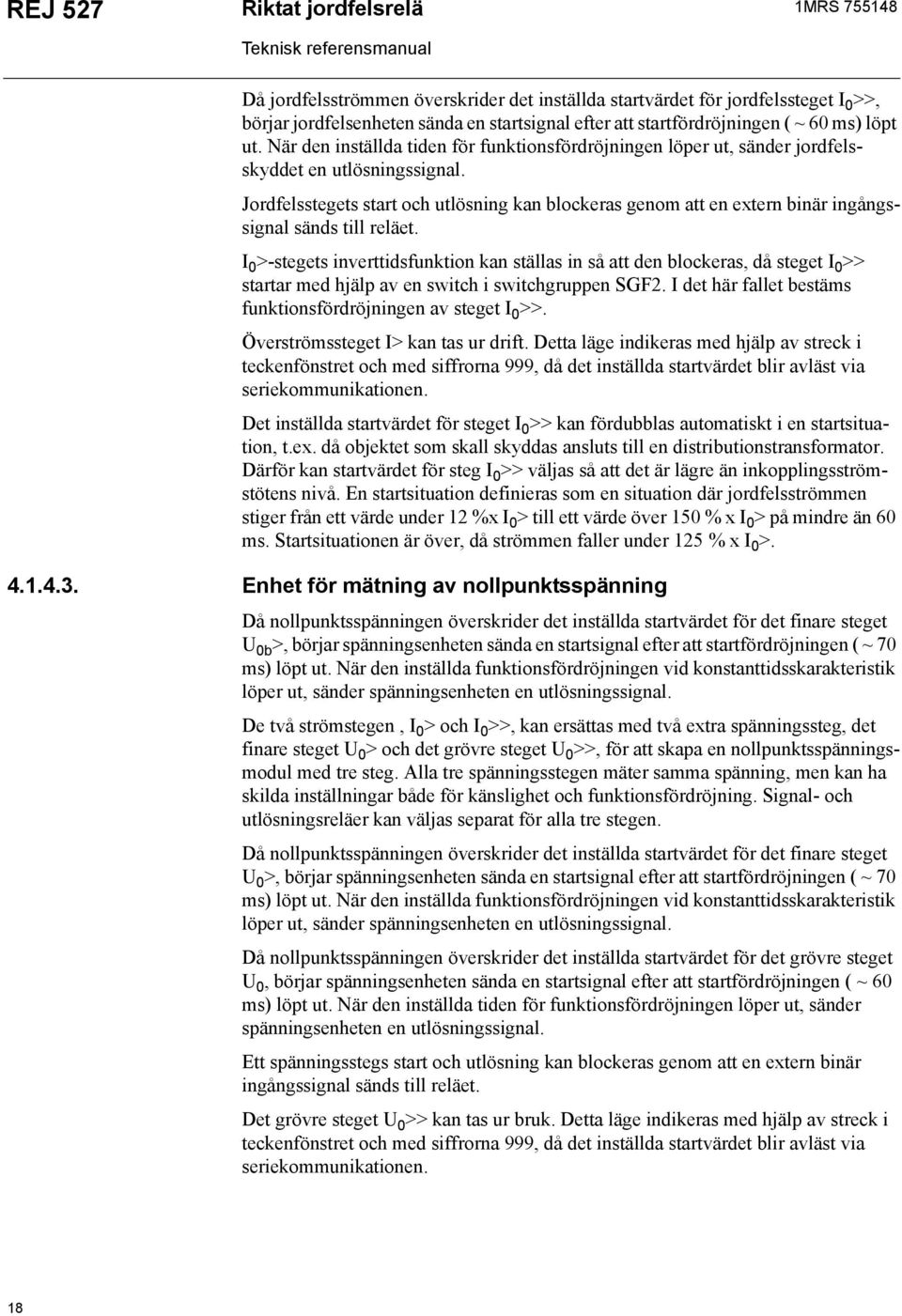

18 REJ 527 1MRS Då jordfelsströmmen överskrider det inställda startvärdet för jordfelssteget I 0 >>, börjar jordfelsenheten sända en startsignal efter att startfördröjningen ( ~ 60 ms) löpt ut. När den inställda tiden för funktionsfördröjningen löper ut, sänder jordfelsskyddet en utlösningssignal. Jordfelsstegets start och utlösning kan blockeras genom att en extern binär ingångssignal sänds till reläet. I 0 >-stegets inverttidsfunktion kan ställas in så att den blockeras, då steget I 0 >> startar med hjälp av en switch i switchgruppen SGF2. I det här fallet bestäms funktionsfördröjningen av steget I 0 >>. Överströmssteget I> kan tas ur drift. Detta läge indikeras med hjälp av streck i teckenfönstret och med siffrorna 999, då det inställda startvärdet blir avläst via seriekommunikationen. Det inställda startvärdet för steget I 0 >> kan fördubblas automatiskt i en startsituation, t.ex. då objektet som skall skyddas ansluts till en distributionstransformator. Därför kan startvärdet för steg I 0 >> väljas så att det är lägre än inkopplingsströmstötens nivå. En startsituation definieras som en situation där jordfelsströmmen stiger från ett värde under 12 %x I 0 > till ett värde över 150 % x I 0 > på mindre än 60 ms. Startsituationen är över, då strömmen faller under 125 % x I 0 > Enhet för mätning av nollpunktsspänning Då nollpunktsspänningen överskrider det inställda startvärdet för det finare steget U 0b >, börjar spänningsenheten sända en startsignal efter att startfördröjningen ( ~ 70 ms) löpt ut. När den inställda funktionsfördröjningen vid konstanttidsskarakteristik löper ut, sänder spänningsenheten en utlösningssignal. De två strömstegen, I 0 > och I 0 >>, kan ersättas med två extra spänningssteg, det finare steget U 0 > och det grövre steget U 0 >>, för att skapa en nollpunktsspänningsmodul med tre steg. Alla tre spänningsstegen mäter samma spänning, men kan ha skilda inställningar både för känslighet och funktionsfördröjning. Signal- och utlösningsreläer kan väljas separat för alla tre stegen. Då nollpunktsspänningen överskrider det inställda startvärdet för det finare steget U 0 >, börjar spänningsenheten sända en startsignal efter att startfördröjningen ( ~ 70 ms) löpt ut. När den inställda funktionsfördröjningen vid konstanttidsskarakteristik löper ut, sänder spänningsenheten en utlösningssignal. Då nollpunktsspänningen överskrider det inställda startvärdet för det grövre steget U 0, börjar spänningsenheten sända en startsignal efter att startfördröjningen ( ~ 60 ms) löpt ut. När den inställda tiden för funktionsfördröjningen löper ut, sänder spänningsenheten en utlösningssignal. Ett spänningsstegs start och utlösning kan blockeras genom att en extern binär ingångssignal sänds till reläet. Det grövre steget U 0 >> kan tas ur bruk. Detta läge indikeras med hjälp av streck i teckenfönstret och med siffrorna 999, då det inställda startvärdet blir avläst via seriekommunikationen. 18

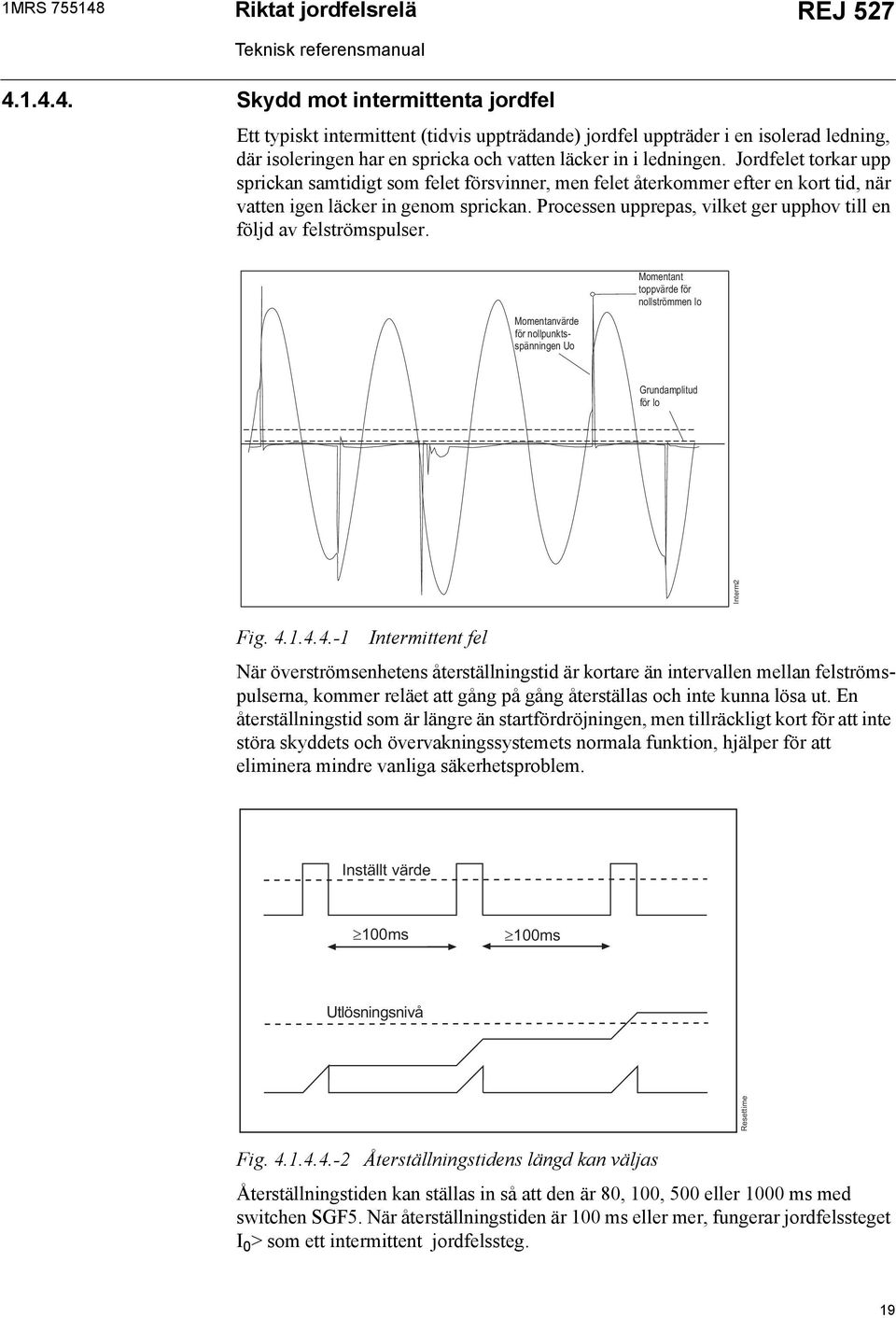

19 1MRS REJ Skydd mot intermittenta jordfel Ett typiskt intermittent (tidvis uppträdande) jordfel uppträder i en isolerad ledning, där isoleringen har en spricka och vatten läcker in i ledningen. Jordfelet torkar upp sprickan samtidigt som felet försvinner, men felet återkommer efter en kort tid, när vatten igen läcker in genom sprickan. Processen upprepas, vilket ger upphov till en följd av felströmspulser. Interm2 Fig Intermittent fel När överströmsenhetens återställningstid är kortare än intervallen mellan felströmspulserna, kommer reläet att gång på gång återställas och inte kunna lösa ut. En återställningstid som är längre än startfördröjningen, men tillräckligt kort för att inte störa skyddets och övervakningssystemets normala funktion, hjälper för att eliminera mindre vanliga säkerhetsproblem. Inställt värde ³100ms ³100ms Utlösningsnivå Resettime Fig Återställningstidens längd kan väljas Återställningstiden kan ställas in så att den är 80, 100, 500 eller 1000 ms med switchen SGF5. När återställningstiden är 100 ms eller mer, fungerar jordfelssteget I 0 > som ett intermittent jordfelssteg. 19

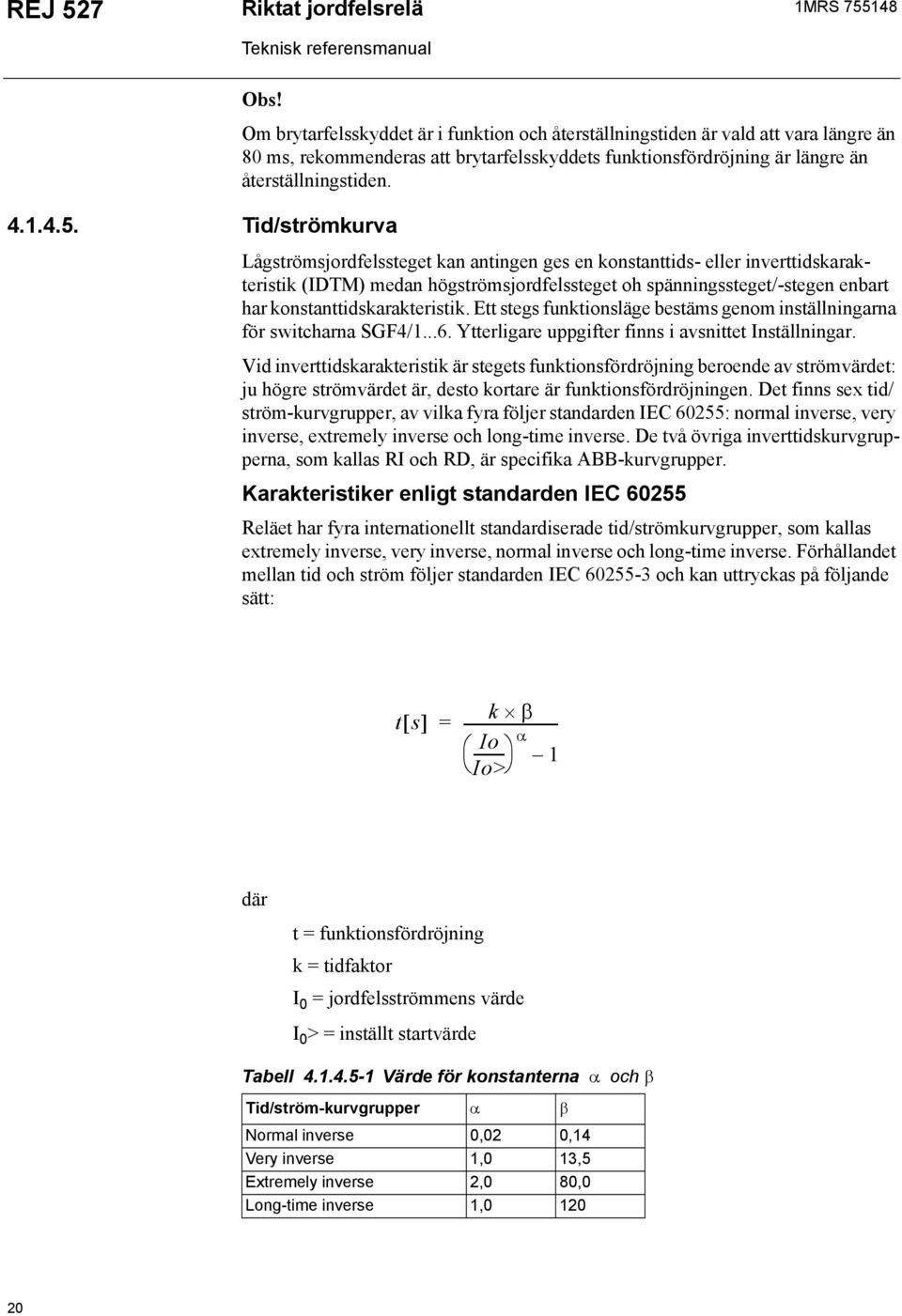

20 REJ 527 1MRS Tid/strömkurva Obs! Om brytarfelsskyddet är i funktion och återställningstiden är vald att vara längre än 80 ms, rekommenderas att brytarfelsskyddets funktionsfördröjning är längre än återställningstiden. Lågströmsjordfelssteget kan antingen ges en konstanttids- eller inverttidskarakteristik (IDTM) medan högströmsjordfelssteget oh spänningssteget/-stegen enbart har konstanttidskarakteristik. Ett stegs funktionsläge bestäms genom inställningarna för switcharna SGF4/ Ytterligare uppgifter finns i avsnittet Inställningar. Vid inverttidskarakteristik är stegets funktionsfördröjning beroende av strömvärdet: ju högre strömvärdet är, desto kortare är funktionsfördröjningen. Det finns sex tid/ ström-kurvgrupper, av vilka fyra följer standarden IEC 60255: normal inverse, very inverse, extremely inverse och long-time inverse. De två övriga inverttidskurvgrupperna, som kallas RI och RD, är specifika ABB-kurvgrupper. Karakteristiker enligt standarden IEC Reläet har fyra internationellt standardiserade tid/strömkurvgrupper, som kallas extremely inverse, very inverse, normal inverse och long-time inverse. Förhållandet mellan tid och ström följer standarden IEC och kan uttryckas på följande sätt: ts [ ] = k β Io α Io> 1 där t = funktionsfördröjning k = tidfaktor I 0 = jordfelsströmmens värde I 0 > = inställt startvärde Tabell Värde för konstanterna α och β Tid/ström-kurvgrupper α β Normal inverse 0,02 0,14 Very inverse 1,0 13,5 Extremely inverse 2,0 80,0 Long-time inverse 1,

21 1MRS REJ 527 Enligt standarden är det normala strömområdet gånger inställningsvärdet vid karakteristikerna normal inverse, very inverse eller extremely inverse. Reläet bör starta innan strömmen överskrider inställningsvärdet mer än 1,3 gånger. Vid karakteristiken long-time inverse är det normala strömområdet specifierat att vara gånger inställningsvärdet och reläet bör starta innan strömmen överskrider inställningsvärdet med 1,1 gånger. Tabell Funktionsfördröjningstoleranser specificerade i standarden I 0 /I 0 > Normal Very Extremely Long time 2 2,22E 2,34E 2,44E 2,34E 5 1,13E 1,26E 1,48E 1,26E ,00E 10 1,01E 1,01E 1,02E ,00E 1,00E 1,00E - E = noggrannhet i procent, - = inte specificerat Inom normalt strömområde uppfyller inverttidssteget toleranskraven för klass 5 för alla grader av invertering. Tid/ström-kurvor enligt IEC- och BS-standarderna finns i figurerna Fig Fig Obs! Om förhållandet mellan strömmen och det inställda startvärdet är högre än 20, är funktionsfördröjningen samma som då förhållandet är 20. Karakteristik av RI-typ RI-kurvan är en specialkarakteristik, som huvudsakligen används för att få tidsavtrappning i mekaniska reläer. Karakteristiken kan uttryckas matematiskt på följande sätt: ts [ ] = k Io> Io där t = funktionsfördröjning k = tidfaktor I 0 = jordfelsströmmens värde I 0 > = inställt startvärde RI-kurvan finns avbildad i Fig

22 REJ 527 1MRS Karakteristik av RD-typ RD-kurvan är en specialkurva, som huvudsakligen används vid jordfelsskydd, när man vill ha bra selektivitet också vid fel med stor resistans. Skyddet kan fungera selektivt, även om det inte är riktat. Matematiskt kan tid/strömkurvan uttryckas på följande sätt: Io ts [ ] = log e k Io> där t = funktionsfördröjning k = tidfaktor I 0 = jordfelsströmmens värde I 0 > = inställt startvärde RD-kurvan finns avbildad i Fig

23 1MRS REJ 527 t/s k N_inv_Io Io/Io> Fig Normal inverse-tidskarakteristik 23

24 REJ 527 1MRS t/s k Io/Io> V_inv_Io Fig Very inverse-tidskarakteristik 24

25 1MRS REJ 527 t/s k Io/Io> Ext_inv_Io Fig Extremely inverse-tidskarakteristik 25

26 REJ 527 1MRS t/s k L_inv_Io Io/Io> Fig Long-time inverse-tidskarakteristik 26

27 1MRS REJ 527 t/s k RI_INV_Io Io/Io> Fig Inverttidskarakteristik av RI-typ 27

28 REJ 527 1MRS t/s k Io/Io> RD_INV_Io Inställningar Fig Inverttidskarakteristik av RD-typ Två olika inställningsgrupper kan väljas, antingen inställningsgrupp 1 eller 2. Endera av inställningsgrupperna kan användas som gällande inställningar. Båda inställningsrupperna har egna register. Genom att byta inställningsrupp, kan en hel grupp av inställningar bytas på samma gång. Detta kan utföras på följande sätt: 28

29 1MRS REJ 527 Konfigurering av grupp: via användargränssnittet via seriekommunikationen och parametern V150 Val av grupp: val mellan Grupp 1 och Grupp 2 via den externa binäringången Inställningsvärden kan ändras via användargränssnittet eller med hjälp av en dator, som har programmet Relay Setting Tool. Innan reläet ansluts till ett system, måste man försäkra sig om att reläet har fått de rätta inställningsvärdena. Finns det tvivel om detta, bör inställningsvärdena avläsas med reläets utlösningskretsar bortkopplade eller testas med ströminjektering, ytterligare information finns i avsnittet Checklistor. Tabell Inställningsvärden Beskrivning Inställning Inställningsområde Fabriksinställning U 0b >/U n t b > I0>/In U 0b >-stegets inställda startvärde i procent av den använda mätingångens märkspänning konstanttid 2,0...80,0 % x U n 2,0% x U n Funktionsfördröjning för steget U 0b > mätt i 0, s 0,10 s sekunder vid konstanttidskarakteristik I 0 >-stegets inställda startvärde i procent av den använda mätingångens märkström konstanttid 1, x I n 1,0% x I n inverttid 1,0...40,0 % x I n 1,0 % x I n U 0 >/U n U 0 >-stegets inställda startvärde i procent av den använda mätingångens märkspänning konstanttid 2,0...80,0 % x U n 2,0% x U n t 0 > Funktionsfördröjning för steget I 0 > eller 0, s 0,10 s U 0 > i sekunder vid konstanttidskarakteristik k> Tidfaktor k för steg I 0 > vid inverttidskarakteristik 0,05...1,00 0,05 I 0 >>/I n I 0 >>-stegets inställda startvärde i procent av den använda mätingångens märkström konstanttid 5, % x I n 2) 5,0 % x I n U 0 >>/U n U 0 -stegets inställda startvärde i procent av den använda mätingångens märkspänning konstanttid 2,0...80,0 % x U 2) n 2,0% x U n t 0 >> Funktionsfördröjning för steget I 0 >> eller 0, s 0,10 s U 0 >>i sekunder vid konstanttidskarakteristik ϕ a Tilläggsvinkel för stegen I 0 > och I 0 >> med basvinkelkarakteristik ϕ b Basvinklar för stegen I 0 > och I 0 >>

30 REJ 527 1MRS Tabell Inställningsvärden Brytarfelss kydd (CBFP) Circuit-breaker failure protection (brytarfelsskydd) Kontrollsumma Inställning Beskrivning ϕ c Vinkelkorrektion för stegen I 0 > och I 0 >> ϕmed Iϕ -karakteristik Inställningsområde Fabriksinställning 0,10...1,00 s 0,10 s 1) Med inverttidskarakteristik tillåter REJ 527 inställningar över 40% x I n för steget I 0, men likställer 2) inställningar >40% x I n med 40% x I n. Steget kan tas ur drift med en SGF-switch. Detta läge indikeras med hjälp av streck i teckenfönstret och med siffrorna 999, då det parametrarna blir avlästa via SPA-bussen. Switchgrupper och parametermasker Inställningarna kan ändras och reläets funktionskurvor för olika applikationer kan väljas med switcharna i SG_ -switchgrupperna. Switchgrupperna är baserade på programvara och är alltså inte fysiska switchar i reläets utrustning. Varje switch kan ställas in skilt för sig. En kontrollsumma används för att verifiera att switcharna har ställts in rätt. I följande figur finns ett exempel på manuell beräkning av en kontrollsumma. Switch Position Viktfaktor Värde nummer 1 1 x 1 = x 2 = x 4 = x 8 = x 16 = x 32 = x 64 = x 128 = 0 SG_ = 85 Fig Exempel på beräkning av en kontrollsumma för en SG_- switchgrupp När kontrollsumman, beräknad enligt ovanstående exempel, är samma som reläets kontrollsumma, har switcharna i switchgruppen blivit rätt inställda. Switcharnas fabriksinställningar och motsvarande kontrollsumma visas i följande tabeller. 30

31 1MRS REJ 527 SGF1...SGF5 Switchgrupperna SGF1...SGF5 används för konfigurering av önskade funktioner på följande sätt: Tabell SGF1 Switch Funktion Fabriksinställning SGF1/1 Val av självhållning för manöverutgången PO1 0 SGF1/2 Val av självhållning för manöverutgången PO2 0 Då switchen är i position 0 och mätsignalen som förorsakade utlösningen har fallit under startvärdet, återgår utgångskontakten till sitt utgångsläge. Då switchen är i position 1 förblir utgångskontakten aktiv, trots att mätsignalen som förorsakade utlösningen faller under startvärdet. En utgångskontakt med självhållning kan återställs antingen via användargränssnittet, den externa binäringången eller via seriebussen. SGF1/3 Minimipulslängder för signalutgångarna SO1 och SO2 0 0 = 80 ms 1 = 40 ms SGF1/4 Minimipulslängder för de manöverdugliga utgångarna PO1 och 0 PO2 0 = 80 ms 1 = 40 ms Obs! Självhållningen hos utgångarna PO1 och PO2 har högre prioritet än denna funktion. SGF1/5 Brytarfelsskydd (CBFP) 0 Då switchen är i position 0, är brytarfelsskyddet inte i bruk. När switchen är i position 1, startar signalen till utgång PO1 en tidgivare, som sänder en fördröjd signal till PO2, förutsatt att felet inte har försvunnit innan brytarfelskyddets funktionsfördröjning har löpt ut. SGF1/6 Ej i bruk 0 SGF1/7 Ej i bruk 0 SGF1/8 Ej i bruk 0 ΣSGF1 0 31

32 REJ 527 1MRS Tabell SGF2 Switch Funktion Fabriksinställning SGF2/1 Automatisk fördubbling av det inställda startvärdet för steg I>> 0 När switchen är i position 1, dubbleras stegets inställda startvärde i situationer med höga stötströmmar. SGF2/2 Inverttidsfunktion av steget I 0 > förhindras genom att steget I 0 >> 0 startar När switchen är i position 1, är inverttidsfunktion förhindrad. SGF2/3 Blockering av steg I 0 >> eller U 0 >> 0 När switchen är i position 1, är steg Iblockerat. SGF2/4 Startindikeringens funktionsläge för steg I 0 > eller U 0 > 0 0 = startindikeringen försvinner automatiskt, då felet har försvunnit 1 = självhållning. Startindikeringen förblir aktiv, trots att felet har försvunnit. SGF2/5 Startindikeringens funktionsläge för steg I 0 >>eller U 0 >> 0 0 = startindikeringen försvinner automatiskt, då felet har försvunnit 1 = självhållning. Startindikeringen förblir aktiv, trots att felet har försvunnit. SGF2/6 Funktionsmod för startindikeringen, steg U 0b > 0 När switchen är i läge 0, återställs startindikeringen automatiskt då felet har försvunnit. SGF2/7 Val av jordfelsströms- eller nollpunktsspänningsenhet 0 0 = enheten har två I 0 -steg och frigivning via nollpunktsspänning 1 = enheten driver en nollpunktsspänningsenhet i tre steg SGF2/8 Val av frigivning av U 0 för det riktade jordfelsskyddet 0 = U 0 frigivning i bruk 1 = U 0 frigivning inte i bruk 0 ΣSGF2 0 32

33 1MRS REJ 527 Tabell SGF3 Switch Funktion SGF3/1 Val av riktad eller oriktad funktion för steget I 0 > 0 = riktad funktion 1 = oriktad funktion SGF3/2 Val av funktion för steget I 0 0 = riktning framåt 1 = riktning bakåt SGF3/3 Val av riktad eller oriktad funktion för steget I 0 >> 0 = riktad funktion 1 = oriktad funktion SGF3/4 Val av funktion för steget I 0 >> 0 = framåt 1 = bakåt SGF3/5 Val av funktionskriterier för det riktade jordfelsskyddet 0 = I 0 med basvinkel 1 = funktionskriterium I 0 sin(ϕ) eller I 0 cos(ϕ) SGF3/6 SGF3/7 Val av funktionsområden för det riktade jordfelsskyddet 0 = funktionssektorn är ± 80 1 = funktionssektorn är ± 88 Val av I 0 sin(ϕ) or I 0 cos(ϕ) karakteristik 0 = I 0 sin(ϕ) karakteristik 1 = I 0 cos(ϕ) karakteristik SGF3/8 Val av fasvinkelns presentation 1) 1) De riktade jordfelsstegen berörs inte. Fabriksinställning 0 = fasvinkel (ϕ) mellan ϕ b och I 0 1 = fasvinkel ϕ) mellan I 0 och U0 ΣSGF Tabell SGF4: I 0 > -karakteristik SGF4/1 SGF4/2 SGF4/3 SGF4/4 SGF4/5 SGF4/6 SGF4/7 SGF4/8 Funktion Konstanttid ) Extremely inverse Very inverse Normal inverse Long-time inverse RI RD 1) Fabriksinställning Obs! Endast en typ av karakteristik kan väljas åt gången. Är fler än en switch aktiv samtidigt, aktiveras den karakteristik, som har den lägsta viktfaktorn bland de valda switcharna. 33

34 REJ 527 1MRS Tabell SGF5: Återställningstid för steg I 0 >/U 0 > SGF5/1 SGF5/2 SGF5/3 SGF5/4 SGF5/5 SGF5/6 SGF5/7 SGF5/8 Funktion ms 1) ms ms ms 1) Fabriksinställning Om återställningstiden är 100 ms, fungerar steg I 0 > som ett intermittent jordfelssteg. Obs! Endast en typ av karakteristik kan väljas åt gången. Är fler än en switch aktiv samtidigt, aktiveras den karakteristik, som har den lägsta viktfaktorn bland de valda switcharna. 34

35 1MRS REJ 527 SGB1 Tabell SGB1 Kvittering/blockering via binär ingång Switch Funktion Fabriksinställning SGB1/1 0 = indikeringar återställs inte av den binära ingångssignalen 0 1 = indikeringar återställs av den binära ingångssignalen SGB1/2 0 = indikeringar och utgångskontakter med självhållning 0 återställs inte av den binära ingångssignalen 1 = indikeringar och utgångskontakter med självhållning återställs av den binära ingångssignalen SGB1/3 0 = indikeringar, registrerade värden och utgångskontakter med 0 självhållning återställs inte av den binära ingångssignalen 1 = indikeringar, registrerade värden och utgångskontakter med självhållning återställs av den binära ingångssignalen SGB1/4 Övergång mellan inställningsgrupperna 1 och 2 med hjälp av den 0 externa binäringången 0 = inställningsgrupp kan inte bytas med hjälp av den externa binäringången 1 = binäringångens tillstånd avgör vilken inställningsgrupp som skall användas. Då binäringången är spänningsförande, aktiveras inställningsgrupp 2. Obs! När SGB1/4 ställs in, så att den har värdet 1, är det viktigt att switchen har samma inställning i båda inställningsgrupperna. SGB1/5 Den binära ingångssignalen blockerar steg t b > 0 SGB1/6 Den binära ingångssignalen blockerar steg t 0 > 0 SGB1/7 Den binära ingångssignalen blockerar steg t 0 >> 0 När SGB1/5...7 = 0, blockeras stegets utlösning inte av den externa binära ingångssignalen. När SGB1/5...7 = 1, blockeras stegets utlösning av den externa binära ingångssignalen. SGB1/8 Inställd basvinkel 0 /-90 eller cos(ϕ)/sin(ϕ) via binäringången 0 0 = binäringångssignalen inverkar inte på basvinkeln 1 = basvinkeln är -90 eller sin(ϕ) när den externa binäringångssignalen inte har matningsspänning. När ingången har matningsspänning är basvinkeln 0 eller cos(ϕ). ΣSGB1 0 SGR1...SGR6 Funktionsstegens start- och utlösningssignaler ansluts till utgångskontakterna med switcharna i switchgrupperna SGR1...SGR6. Följande matris kan vara till hjälp vid valet av switch. Start- och utlösningssignalerna från de olika skyddsstegen kombineras med utgångskontakterna genom att önskad skärningspunkt ringas in. Varje skärningspunkt är märkt med ett switchnummer och switchens motsvarande viktfaktor finns på linjen längst ner på matrisen. Man får switchgruppens kontrollsumma genom att horisontellt addera viktfaktorerna för de valda switcharna i switchgruppen. 35

36 REJ 527 1MRS PO1 PO2 SO1 SO2 Ej i bruk Ej i bruk Ej i bruk Ej i bruk Kontrollsumma (fabriksinställning) SGR1 Uob> å SGR1= (12) SGR2 tb> å SGR2= (3) SGR3 Io>/ Uo> å SGR3= (12) SGR4 to> å SGR4= (3) SGR5 Io>>/ Uo>> å SGR5= (12) SGR6 to>> Viktfaktor å SGR6= (3) OSM5_7 Fig Utgångssignalmatris för det riktade jordfelsreläet Tabell SGR1...SGR6 Tidgivare för ny utlösningsindikering Tidgivaren för ny utlösingsindikering kan konfigureras så att den tillåter en andra utlösningsindikering i teckenfönstret. När flera funktionssteg löser ut, visas det första utlösningsmeddelandet tills "time-out"-tiden, d.v.s. inställningen för NY UTLÖSN.INDIK. har löpt ut. Efter detta kan ett nytt utlösningsmeddelande ersätta det gamla. De grundläggande skyddsfunktionerna berörs inte av inställningen för NY UTLÖSN.IND. Tabell Tidgivare för ny utlösningsindikering Inställning Ny utlösningsindikering Beskrivning Switch Funktion Fabriksinställning SGR1/1...4 Signal U 0 b> till utgångskontakterna PO1, PO2, SO1 och SO2 12 SGR1/1...4 Signal t b > till utgångskontakterna PO1, PO2, SO1 och SO2 3 SGR3/1...4 I 0 >/U 0 > -signal till utgångskontakterna PO1, PO2, SO1 och SO2 12 SGR4/1...4 Signal t 0 > till utgångskontakterna PO1, PO2, SO1 och SO2 3 SGR5/1...4 I 0 >>/U 0 >> -signal till utgångskontakterna PO1, PO2, SO1 och 12 SO2 SGR6/1...4 Signal t 0 >> till utgångskontakterna PO1, PO2, SO1 och SO2 3 Inställningsområde Fabriksinställning Tidgivare för ny utlösningsindikering i minuter Ingen ny utlösningsindikering tillåts förrän den föregående har kvitterats manuellt 999 Inställning av permanentminnet Följande tabell visar data som kan konfigureras, så att de sparas i permanentminnet. Alla nedannämnda funktioner kan väljas separat med switcharna under MINNESINSTÄLLN. 36

37 1MRS REJ 527. Tabell Minnesinställningar Switch Funktion Förinställning 1 0 = Larmindikeringar och lysdioder återställs 1 1 = Larmindikeringars och lysdioders läge oförändrat 2 1 = funktionsstegens data om ANTALET STARTER 1 kvarstår 3 1 = störningsskrivardata kvarstår = händelsekoder kvarstår = registrerade data kvarstår 1 6 Ej i bruk 0 7 Ej i bruk 0 8 Ej i bruk 0 Kontrollsumma Tekniska data om skyddsfunktioner Tabell Steg U 0b > Egenskap Steg U 0b > Inställt startvärde vid konstanttidskarakteristik 2,0...80,0 % x U n Typisk startfördröjning 70 ms Tid/strömkurva konstanttid funktionsfördröjning t b > 0, s Återställningstid, typisk 60 ms Tillslags-/frånslagsförhållande, typiskt 0,96 Funktionsfördröjningens noggrannhet vid konstanttidskarakteristik ±2% av det inställda startvärdet eller ±25 ms Funktionsnoggrannhet 2,0...80,0 % x U n ±3% av det inställda startvärdet +0,05 % x U n Tabell Stegen I 0 > eller U 0 > och I 0 >> eller U 0 >> Egenskap Steg I 0 > 1) eller U 0 > Steg I 0 >> eller U 0 >> Funktionsriktning för stegen I 0 > framåt eller bakåt framåt eller bakåt och I 0 >> Funktionsläge för stegen I 0 > och I 0 >> riktat eller oriktat riktat eller oriktat Inställt startvärde vid konstanttidskarakteristik 1, % x I n 5, % x In 3) vid inverttidskarakteristik 1) 1,0...40,0% x I 2) n Inställt startvärde vid konstanttidskarakteristik 2,0...80,0 % x U n 2,0...80,0 % x U n 37

38 REJ 527 1MRS Tabell Stegen I 0 > eller U 0 > och I 0 >> eller U 0 >> Egenskap Steg I 0 > 1) eller U 0 > Steg I 0 >> eller U 0 >> Typisk startfördröjning 70 ms 60 ms Tid/strömkurva konstanttidskarakteristik funktionsfördröjning t 0 > och t 0 >> 0, s 0, s Inverttidskarakteristik för steg I 0 > enligt IEC Inverttidskarakteristik av specialtyp tidfaktor k för steg I 0 > Återställningstidens längd kan väljas Tillslags-/frånslagsförhållande, typiskt Funktionsfördröjningens noggrannhet vid konstanttidskarakteristik Noggrannhetsklassens index E vid inverttidskarakteristik Funktionsnoggrannhet 1, ,0 % x I n 2,0...80,0 % x U n Extremely inverse Very inverse Normal inverse Long-time inverse RI-typ inverse RD-typ inverse 0,05...1,00 80, 100, 500 eller 1000 ms 100 ms 0,96 0,96 ±2% av det inställda startvärdet eller ±25 ms 5 ±25 ±ms ±3% av det inställda startvärdet +0,05 % x I n ±3% av det inställda startvärdet +0,05 % x U n ±2% av det inställda startvärdet eller ±25 ms ±3% av det inställda startvärdet +0,05 % x I n ±3% av det inställda startvärdet +0,05 % x U n 1) Jordfelstegets I 0 > start och utlösning vid konstanttidskarakteristik kan blockeras av att jordfelssteget I 0 >> startar, förutsatt att denna funktion har valts i SGF. Via inställning i SGF kan funktionsfördröjningen bestämmas genom den inställda funktionsfördröjningen för steget I 0 >> vid stora felströmmar. För att få en utlösningssignal måste I 0 >>-steget styras till PO1 eller PO2. 2) Vid inverttidskarakteristik tillåter reläet inställningar över 40,0% x I n för steg I 0 >, men likställer alla inställningar > 40,0% x I n med 40,0% x I n. 3) Steget kan tas ur drift med en SGF-switch. Detta läge indikeras med streck i teckenfönstret och med siffrorna 999, då det parametrarna blir avlästa via SPA-bussen. Tabell Riktat element Egenskap Inställningsområde Inställningsområde för basvinkeln ϕ b Funktionssektor ϕ b ±80 eller ±88 med den utvidgade sektorn ϕ a Funktionssektorns noggrannhet ±5 Tröskelströmvärde för vinkelmätning tillslags-/frånslagsförhållande 0,50/0,30% Tröskelspänning för vinkelmätning tillslags-/frånslagsförhållande 0,48/0,36% Indikeringslysdioder och larmindikeringar REJ527- reläets funktion kan övervakas via tre olika indikatorer på frontpanelen: en grön indikator READY, en gul indikator START och en röd indikator TRIP (se Användarmanualen för närmare information). 38
