1 Innehåll Introduktion till TI Connect CE-programvaran 3 Använda fönstret TI Connect CE Software 4 Områden i fönstret TI Connect CE Software 4 Använda arbetsområdet Calculator Explorer (Utforska räknare) 6 Områden i huvudfönstret Calculator Explorer (Utforska räknare) 7 Välja en ansluten räknare 7 Kopiera räknarfiler till datorn 8 Skicka filer till anslutna räknare 8 Ta bort räknarfiler 9 Använda arbetsområdet Screen Capture (Infånga skärmbild) 10 Områden i fönstret Screen Capture (Infånga skärmbild) 10 Infånga och använda bilder 11 Spara bilder som filer 12 Skicka bilder till anslutna räknare 13 Skicka skärmbilder till datorapplikationer 15 Konvertera och skicka bakgrundsbilder 15 Arbeta med Pic Vars (Bildvariabler) 16 Skicka en bakgrundsbild till en ansluten räknare 16 Använda arbetsområdet Program Editor (Programeditor) 19 Områden i arbetsområdet Program Editor (Programeditor) 20 Skapa ett nytt program 20 Redigera ett Var Name 21 Skydda ditt program 21 Spara ett program i din dator 21 Stänga ett program 21 Använda Katalogpanelen 22 Använda Syntaxreferenspanelen 23 Skicka ett program till en räknare 23 Underhålla din räknare 24 Uppdatera räknarens operativsystem 24 Inhämta räknarinformation 24 Kompatibilitet med grafräknare 26 1

2 Juridisk information 28 Support och service 29 2

3 Introduktion till TI Connect CE-programvaran Med TI Connect CE-programvaran kan du snabbt och lätt utbyta information mellan din grafräknare och din dator. TI Connect CE-programvaran har tre arbetsområden: Calculator Explorer (Utforska räknare): här kan du hantera räknarens innehåll. Screen Capture (Infånga skärmbild): här kan du hantera infångade skärmbilder. Program Editor (Programeditor): här kan du arbeta med datavariabler. Introduktion till TI Connect CE-programvaran 3

4 Använda fönstret TI Connect CE Software Fönstret TI Connect CE Software innehåller verktyg som du kan använda för att utbyta information mellan din räknare och din dator. Områden i fönstret TI Connect CE Software Menyrad - Använd dessa menyer för att hantera filer och bilder, visa räknarinformation och för att få hjälp. Obs: Du kan utföra de flesta åtgärder på dessa menyer genom att dra och släppa filer från Innehållspanelen till din räknare eller dator. Verktygsfält - Använd dessa ikoner för att hantera filer och bilder. Arbetsområdespanel - Använd denna panel för att navigera mellan arbetsområden (Calculator Explorer (Utforska räknare), Screen Capture (Infånga skärmbild) och Program Editor (Programeditor)). 4 Använda fönstret TI Connect CE Software

5 Räknarlistpanel - Använd denna lista för att visa alla anslutna räknare och välja en räknare för visning i Innehållspanelen. Innehållspanel - Använd denna panel för att visa och hantera bilder och filer i en ansluten räknare. Använda fönstret TI Connect CE Software 5

6 Använda arbetsområdet Calculator Explorer (Utforska räknare) Från arbetsområdet Calculator Explorer kan du hantera räknarens innehåll. 6 Använda arbetsområdet Calculator Explorer (Utforska räknare)

7 Områden i huvudfönstret Calculator Explorer (Utforska räknare) Menyrad - Använd dessa menyer för att hantera filer och bilder, visa räknarinformation och för att få hjälp. Obs: Du kan utföra de flesta åtgärder på dessa menyer genom att dra och släppa filer från Innehållspanelen till din räknare eller dator. Verktygsfält - Klicka på dessa ikoner för att lägga till, överföra eller ta bort filer från din räknare. Lägg till innehåll från din dator. Skicka valt innehåll till din dator. Skicka valt innehåll till en annan ansluten räknare. Ta bort den valda filen. Uppdatera vyn av en ansluten räknares innehåll. Innehållspanel - Välj filer som du vill hantera från denna panel. Välja en ansluten räknare Med TI Connect CE-programvaran kan du ansluta flera räknare samtidigt. Klicka på den räknare som du vill arbeta med för att välja den. Den valda räknaren blir standardräknare för alla åtgärder i TI Connect CEprogramvaran. Innan du börjar Anslut räknaren till datorn och kontrollera att den visas i Innehållspanelen. Använda arbetsområdet Calculator Explorer (Utforska räknare) 7

8 Kopiera räknarfiler till datorn Du kan kopiera de flesta data, filer och program från din räknare till din dator som en "innehålls-backup", för att skicka denna till andra räknare eller för att frigöra minne i räknaren. Kopiera en fil från räknaren till datorn 1. Klicka på filnamnet för att välja det. 2. Dra och släpp filen i en mapp i din dator eller på ditt skrivbord. Varning: Koppla inte loss kabeln under en överföring. Kopiera en fil från datorn till räknaren 1. Navigera till önskad fil i din dator. 2. Dra filen till Räknarlistpanelen och håll den över önskad räknare. 3. Släpp musknappen när du ser. 4. Välj ett filnamn på rullgardinsmenyn. Detta blir bildens namn i din räknare. 5. Klicka på Send (Skicka). Skicka filer till anslutna räknare Du kan skicka filer till räknare som är anslutna till TI Connect CEprogramvaran. Varning: Koppla inte loss kabeln under en överföring. Skicka filer till anslutna räknare 1. Klicka på filen för att välja den. 2. Klicka på. 8 Använda arbetsområdet Calculator Explorer (Utforska räknare)

9 DESTINATION CALCULATORS (Mottagande räknare): Välj huruvida du vill skicka filen till alla anslutna räknare eller till endast valda räknare (från en checklista). Skicka filer till valda räknare 1. Välj knappen Select Calculators (Välj räknare) i dialogrutan. 2. Markera rutorna intill de räknare som du vill välja. 3. Klicka på Send (Skicka). Ta bort räknarfiler Du kan ta bort data, filer och program från din räknare. Ta bort filer från räknaren 1. Klicka på filnamnet för att välja det. 2. Tryck på. Använda arbetsområdet Calculator Explorer (Utforska räknare) 9

10 Använda arbetsområdet Screen Capture (Infånga skärmbild) I arbetsområdet Screen Capture kan du hantera infångade skärmbilder. Områden i fönstret Screen Capture (Infånga skärmbild) Menyrad - Använd dessa menyer för att hantera filer och bilder, visa räknarinformation och för att få hjälp. Obs: Du kan utföra de flesta åtgärder på dessa menyer genom att dra och släppa filer från Innehållspanelen till din räknare eller dator. 10 Använda arbetsområdet Screen Capture (Infånga skärmbild)

11 Verktygsfält - Klicka på dessa ikoner för att spara, skicka, kopiera, ta bort, redigera och ändra storleken på filer. Spara en fil till datorn. Skicka en fil till en räknare. Kopiera en fil. Ta bort en fil. Lägg till och ta bort en ram runt alla skärmbilder. Ändra storlek på alla skärmbilder. Visa skärmbildens storlek. Innehållspanel - Visa skärmbilder i Innehållspanelen. Infånga och använda bilder I arbetsområdet Screen Capture (Infånga skärmbild) kan du infånga skärmbilder från din räknare och visa dem som bilder. Innan du börjar Anslut räknaren till datorn och kontrollera att den visas i Innehållspanelen. Använda arbetsområdet Screen Capture (Infånga skärmbild) 11

12 Infånga skärmbilder från räknare 1. I arbetsområdespanelen för TI Connect CE Software, klicka på arbetsområdet Screen Capture (Infånga skärmbild). 2. Visa skärmen på den räknare som du vill infånga. 3. Klicka på intill önskad räknare i Calculator List (Räknarlista). Spara bilder som filer Från arbetsområdet Screen Capture (Infånga skärmbild) kan du spara infångade eller befintliga bilder från din räknare. Du kan spara bilder till din anslutna räknare som PNG-filer. Obs: Asterisken i början av ett bildnamn indikerar att bilden inte har sparats. Spara en befintlig bild 1. Klicka på bilden. 2. Klicka på. Spara flera bilder 1. Klicka på Edit > Select All (Redigera > Välj alla). 2. Klicka på. 12 Använda arbetsområdet Screen Capture (Infånga skärmbild)

13 Ändra namn på en skärmbild 1. Placera markören i början av bildnamnfältet. Exempel: Capture 1 (Skärmbild 1). 2. Dubbelklicka på namnet för att välja det. 3. Skriv in ett nytt bildnamn. Spara en ny skärmbild som en PNG-fil 1. Klicka på bilden. 2. Klicka på. 3. Navigera till önskad plats där bilden ska sparas. 4. Använd standardfilnamnet eller skriv in ett nytt filnamn. 5. Klicka på. Skicka bilder till anslutna räknare Du kan skicka bilder till din anslutna räknare. Skicka inte vända, roterade eller storleksförändrade bilder eftersom de blir förvrängda när du försöker att visa dem på en räknare. Varning: Koppla inte loss kabeln under en överföring. Skicka skärmbilder till anslutna räknare 1. Infånga skärmbilden om du inte redan har gjort detta. 2. Klicka på skärmbilden för att välja den. 3. Klicka på. Använda arbetsområdet Screen Capture (Infånga skärmbild) 13

14 FILE NAME (Filnamn): Detta kan skilja sig från NAME ON CALCULATOR beroende på vilket namn du har gett skärmbilden på din dator. NAME ON CALCULATOR (Räknarens namn): Välj bakgrundsbilden (detta bör vara standardbilden, men du kan ändra bakgrundsbildens namn på denna meny). GRAPH AREA ONLY (Endast grafområde): I den högra panelen, välj huruvida du endast vill skicka grafområdet eller hela skärmen. När du skickar en skärmbild tillbaka till en räknare är det bäst att endast skicka grafområdet. DESTINATION CALCULATORS (Mottagande räknare): Välj huruvida du vill skicka bilden till alla anslutna räknare eller till endast valda räknare (från en checklista). Obs: Skärmbilder och konverterade bildfiler skickas som Pic Vars till "svartvita" räknare. Skicka filer till flera räknare 1. Välj knappen Select Calculators (Välj räknare) i dialogrutan. 2. Markera rutorna intill de räknare som du vill välja. 3. Klicka på Send (Skicka). 14 Använda arbetsområdet Screen Capture (Infånga skärmbild)

15 Skicka skärmbilder till datorapplikationer Från arbetsområdet Screen Capture (Infånga skärmbild) kan du dra och släppa infångade bilder till många datorapplikationer. Med denna funktion kan du använda räknarbilder i dina dokument. Dra och släppa bilder i datorapplikationer 1. Öppna eller infånga bilden. 2. Dra och släpp bilden till ett öppet dokument eller en programvaruapplikation. Konvertera och skicka bakgrundsbilder TI-84 Plus CE kan visa bakgrundsbilder och Pic Vars. Dessa variabler visas i grafområdet. Obs: All information om bakgrundsbilder gäller också TI-84 Plus C Silver Edition och TI-83 Premium CE. Arbeta med bakgrundsbilder TI Connect CE-programvaran konverterar automatiskt varje bild som du skickar till en ansluten räknare till en bakgrundsbild. Din bild kanske inte visas som förväntat i grafområdet på grund av konverteringen till pixelformatet 83 x 133. Konverteringen till bakgrundsbilden använder 16-bitars färg. Du kan också ladda upp en bakgrundsbild till emulatorvyn hos TI-84 Plus CE i TI-SmartView software. Hos TI-84 Plus CE visas en bakgrundsbild som bakgrunden endast i grafområdet. En bakgrundsbild visas som skalad för MODEskärminställningarna Full, Horisontell och Graf-Tabell. Detta bevarar eventuell matematisk modellering som utförts på en bakgrundsbild. Du kan inte redigera en bakgrundsbild medan du arbetar med TI-84 Plus CE. Bakgrundsbilder körs från och lagras i Arkivminnet. Beskära en bild En skärmbild av grafområdet innehåller helskärmsbilden av TI-84 Plus CE, statusfältet, graframen och grafområdet. Använda arbetsområdet Screen Capture (Infånga skärmbild) 15

16 Med TI Connect CE-programvaran kan du beskära bilden till storleken Graph Area Only (Endast grafområde) för att skapa en bakgrundsbild. Du kan beskära en bild i dialogrutan Send to Calculators (Skicka till räknare). Arbeta med Pic Vars (Bildvariabler) Du kan skapa och modifiera Pic Vars. Pic Vars visas från grafområdets övre vänstra hörn och skalas inte för MODE-skärminställningarna: Full, Horisontell och Graf-Tabell. Du kan öppna och visa Pic Vars i arbetsområdet Screen Capture (Infånga skärmbild). Du kan spara dem som datorfiler med filsuffixet *.8ci. Pic Vars körs från och sparas i RAM-minnet, men kan lagras i Arkivminnet. Denna skillnad är viktig när RAM rensas. Obs: TI Connect CE-programvaran konverterar inte en Pic Var (*.8ci) till en bakgrundsbild (*.8ca). Skicka en bakgrundsbild till en ansluten räknare Du kan skicka en bakgrundsbild och visa den i grafområdet hos TI-84 Plus CE. 16 Använda arbetsområdet Screen Capture (Infånga skärmbild)

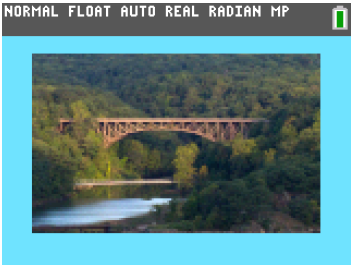

17 1. Öppna TI Connect CE-programvaran. 2. Välj arbetsområdet Calculator Explorer (Utforska räknare). 3. Anslut TI-84 Plus CE till datorn med kabeln. 4. Sätt på TI-84 Plus CE. 5. Välj den bild som du vill konvertera. 6. Dra bilden till Räknarlistpanelen och håll den över önskad räknare. 7. Släpp musknappen när du ser. 8. Välj ett bildnamn på rullgardinsmenyn (Image0 - Image9). Detta är bildens namn hos TI-84 Plus CE. Obs: Bildnamnet du väljer blir bildnamnet hos din räknare. Notera detta bildnamn (eller gör det till en del av filnamnet i din dator) för identifiering när du vill skicka eller dela denna fil. 9. Klicka på Send (Skicka). För att spara bakgrundsbilden till din dator, dra bilden från Calculator Explorer (Utforska räknare) till ditt skrivbord eller till mappen där du vill spara den. För att visa din nya bakgrundsbild i grafområdet hos TI-84 Plus CE, tryck på y., ändra inställningen av Background (Bakgrund) till bilden som du precis har skickat till räknaren (till exempel Image5) och tryck på s. Använda arbetsområdet Screen Capture (Infånga skärmbild) 17

18 18 Använda arbetsområdet Screen Capture (Infånga skärmbild)

19 Använda arbetsområdet Program Editor (Programeditor) I arbetsområdet Program Editor kan du arbeta med datavariabler. Använda arbetsområdet Program Editor (Programeditor) 19

20 Områden i arbetsområdet Program Editor (Programeditor) Menyrad - Använd dessa menyer för att hantera filer och program, och för att få hjälp. Obs: Du kan utföra de flesta åtgärder på dessa menyer genom att dra och släppa filer från Innehållspanelen till din räknare eller dator. Verktygsfält - Klicka på dessa ikoner för att lägga till, öppna och spara program, och för att skicka program till din räknare. Innehållspanel - Använd denna panel för att skapa, visa och redigera program. Katalogpanel - Använd denna panel för att välja din typ av räknare och välj sedan från listor (efter kategori) för att skapa program. Syntaxreferenspanel - Använd denna panel för att visa korrekt syntax för varje kommando tillsammans med obligatoriska och valfria argument. Skapa ett nytt program När inga program är öppna visar Innehållspanelen endast ikonerna Nytt program och Öppna program. För att skapa ett nytt program Klicka på ikonen New Program (Nytt program). Öppna ett befintligt program 1. Klicka på ikonen Open Program (Öppna program). 2. Navigera till önskad mapp. 3. Klicka på Open (Öppna). 20 Använda arbetsområdet Program Editor (Programeditor)

21 Redigera ett Var Name Nya programnamn är PROG##. Numren anges i ordningsföljd, till exempel: PROG01, PROG02. Ändra ett programnamn Klicka i rutan Var Name och skriv in ett nytt namn. Skydda ditt program Med TI Connect CE-programvaran kan du förhindra att ditt program redigeras efter att programmet har skickats till en ansluten räknare. För att skydda ditt program Klicka på kryssrutan intill låsikonen. Spara ett program i din dator Asterisken i början av ett programnamn indikerar att programmet inte har sparats. För att spara ett program 1. Klicka på. 2. Navigera till önskad mapp. 3. Klicka på Save (Spara). Stänga ett program För att stänga ett program Klicka på x:et vid programnamnet. Använda arbetsområdet Program Editor (Programeditor) 21

22 Använda Katalogpanelen Katalogpanelen innehåller en lista över räknarkommandon, funktioner, variabler och symboler som du kan använda för att skapa program. Maximera eller minimera en katalognivå Klicka på triangeln vid sidan av varje inmatning i Katalogen. Placera en kataloginmatning i Innehållspanelen Dra och släpp kataloginmatningen i Innehållspanelen. - ELLER - Dubbelklicka på kataloginmatningen. Obs: Båda ovanstående alternativ placerar kataloginmatningen efter markören. 22 Använda arbetsområdet Program Editor (Programeditor)

23 Använda Syntaxreferenspanelen Syntax Reference Panel visar syntaxen för varje inmatning i Katalogen, inklusive obligatoriska och valfria argument. Skicka ett program till en räknare Du kan skicka ett program till en ansluten räknare. För att skicka ett program till en ansluten räknare 1. Spara programmet om du inte redan har gjort detta. 2. Klicka på. FILE NAME (Filnamn): Detta kan skilja sig från NAME ON CALCULATOR beroende på vilket namn du har gett programmet på din dator. NAME ON CALCULATOR (Räknarens namn): Välj programnamnet (detta bör vara standardprogrammet, men du kan ändra programmets namn genom att klicka på Custom (Anpassat)). LOCATION (Plats): Välj huruvida du vill spara programmet i räknarens RAM eller Archive (Arkiv). DESTINATION CALCULATORS (Mottagande räknare): Välj huruvida du vill skicka programmet till alla anslutna räknare eller till endast valda räknare (från en checklista). Skicka program till flera räknare 1. Välj knappen Select Calculators (Välj räknare) i dialogrutan. 2. Markera rutorna intill de räknare som du vill välja. 3. Klicka på Send (Skicka). Använda arbetsområdet Program Editor (Programeditor) 23

24 Underhålla din räknare Uppdatera räknarens operativsystem Med TI Connect CE-programvaran kan du ladda ned operativsystem för grafräknare. Innan du börjar Säkerhetskopiera dina räknarfiler (RAM, Archive och Apps). Se till att din räknare är påslagen och ordentligt ansluten till datorn. Om du har flera räknare anslutna med USB-datorkablar, koppla loss alla räknare utom den du tänker uppdatera. Varning: Koppla inte loss kabeln under en överföring. Uppdatera operativsystem hos grafräknare 1. Klicka på Actions > Send OS (Åtgärder > Skicka OS). 2. Navigera till OS-filen i din dator. 3. Klicka på Open (Öppna). Inhämta räknarinformation TI Connect CE-programvaran tillhandahåller information om din räknartyp, produkt-id, OS-version, RAM, Arkiv, Språk, ROM-version och hårdvaruversion. För att visa räknarinformation Klicka på View > Calculator Information (Visa > Räknarinformation). 24 Underhålla din räknare

25 Underhålla din räknare 25

26 Kompatibilitet med grafräknare Obs: Vissa filer hos grafräknaren TI-84 Plus C är inte kompatibla med andra grafräknare i TI-84 Plus-familjen på grund av färgskärmens höga upplösning. I regel delas numeriska filer (ej begränsat till listor, variabler, matriser och funktioner) mellan dessa grafräknare, men Applikationer delas inte mellan dessa räknare även om de har samma namn. När kompatibilitet inte föreligger skiljer sig datorfilernas suffix för TI-84 Plus CE från en liknande variabel från grafräknarna TI-84 Plus/TI-84 Plus Silver Edition. Filtyp Länk från TI-84 till TI-84 Plus CE Länk från TI-84 Plus CE till TI-84 84P datorfiltyp TI-84 Plus CE datorfiltyp Operativsystem Nej Nej 8xu 8cu Apps Nej Nej 8xk 8ck AppVar* Ja Ja 8xv 8xv Program - TI Basic* Ja Ja 8xp 8xp Assemblerprogram* Ja Nej 8xp 8xp Bilder Nej Nej 8xi 8ci Bakgrundsbilder Ej tillämpligt Nej Ej tillämpligt 8ca Gruppfiler Ja Ja 8xg 8cg Användarzoom Ja Ja 8xz 8xz Sträng Ja Ja 8xs 8xs Tabell Ja Ja 8xt 8xt Funktionsfil Ja Ja 8xy 8xy GDB* Ja Ja 8xd 8xd Lista Ja Ja 8xl 8xl Matris Ja Ja 8xm 8xm Tal Ja Ja 8xn 8xn Komplext Ja Ja 8xc 8xc 26 Underhålla din räknare

27 Filtyp Länk från TI-84 till TI-84 Plus CE Länk från TI-84 Plus CE till TI-84 84P datorfiltyp TI-84 Plus CE datorfiltyp Fönsterinställning Ja Ja 8xw 8xs Certifikat Nej Nej 8xq 8cq Backup Nej Nej 8xb 8cb * Program som skapas med kommandon som endast är tillgängliga i den senaste OS-versionen överförs inte till grafräknare med en tidigare OS-version. * App Vars och program bör granskas beträffande användning efter överföring mellan grafräknarna i TI-84 Plus-familjen. Vissa App Vars kanske inte ställer in en applikation som förväntat. Vissa program behöver modifieras på grund av skillnaden i skärmupplösning och nya kommandon. ** Du kan få ett versionsfel om du använder linjestilen DOT-THIN. Ändra linjestilen för att undvika felet. Underhålla din räknare 27

28 Juridisk information Viktig information Texas Instruments ger inga garantier, uttryckligen eller underförstått, inklusive men ej begränsat till information om produktens användbarhet eller lämplighet för en viss uppgift, vad gäller program eller informationen i denna handbok. Allt material levereras i befintligt skick Under inga omständigheter kommer Texas Instruments att vara skyldigt för speciella skador, kollaterala skador, olycksfall eller följdskador i samband med eller uppkomna genom inköpet eller användningen av dessa material och det enda och exklusiva åtagande som åligger Texas Instruments, oavsett formen av åtgärd, skall inte överstiga denna produkts inköpspris Dessutom kommer inte Texas Instruments att vara förpliktigat i någon form av fordran från någon part rörande användningen av detta material Denna grafritande produktapplikation (APP) är licensierad. Se villkoren i licensavtalet Texas Instruments Incorporated Windows, NT, Microsoft, Apple och Macintosh är varumärken som tillhör respektive ägare. 28 Juridisk information

29 Support och service Texas Instruments (TI) - Support och service För allmän information E-post: Tel: Hemsida: För tekniska frågor ti-cares@ti.com TI-CARES ( ): Endast för USA, Kanada, Mexiko, Puerto Rico och Jungfruöarna education.ti.com Tel: För produktservice (maskinvara) För kunder inom USA, Kanada, Mexico, Puerto Rico och Jungfruöarna: Kontakta alltid TI Kundsupport innan du returnerar en produkt för service. Alla övriga kunder: Se broschyren som medföljer din produkt (maskinvara) eller kontakta din lokala återförsäljare/distributör för Texas Instruments. Juridisk information 29
