1 Svensk Biogas Miljörapport 2009 Norrköping Biogas

2 1 VERKSAMHETSBESKRIVNING Organisation och ansvarsfördelning Beskrivning av verksamheten Påverkan på miljön och människors hälsa TILLSTÅND ENLIGT MILJÖLAGSTIFTNINGEN 9 KAP ANDRA BESLUT, ANMÄLNINGSPLIKTIGA ÄNDRINGAR ANDRA GÄLLANDE BESLUT ENLIGT MILJÖBALKEN Kontrollprogram Periodisk besiktning TILLSYNSMYNDIGHET VERKSAMHETENS OMFATTNING, PRODUKTION GÄLLANDE VILLKOR FÖR VERKSAMHETEN UPPGIFTER FÖR ATT BEDÖMA EFTERLEVNAD AV NATURVÅRDSVERKETS FÖRESKRIFTER RESULTAT AV MÄTNINGAR FÖR BEDÖMNING AV VERKSAMHETENS MILJÖPÅVERKAN ÅTGÄRDER FÖR ATT SÄKRA DRIFT OCH UNDERHÅLL ÅTGÄRDER MED ANLEDNING AV DRIFTSTÖRNINGAR ÅTGÄRDER FÖR ATT MINSKA FÖRBRUKNING AV RÅVAROR OCH ENERGI KEMISKA PRODUKTER SOM KAN MEDFÖRA RISKER FÖR MILJÖN ELLER MÄNNISKORS HÄLSA ÅTGÄRDER FÖR ATT MINSKA AVFALLSVOLYMER OCH AVFALLETS MILJÖFARLIGHET ÅTGÄRDER FÖR ATT MINSKA RISKER FÖR OLÄGENHETER FÖR MILJÖN OCH MÄNNISKORS HÄLSA MILJÖPÅVERKAN VID ANVÄNDNING AV DE VAROR SOM VERKSAMHETEN TILLVERKAR. 9 2

3 1 Verksamhetsbeskrivning 1.1 Organisation och ansvarsfördelning Svensk Biogas i Linköping AB ägs till 100 % av Tekniska Verken i Linköping AB. Befattning VD Produktionschef Material & logistikansvarig Driftingenjör Person Christer Setterdahl Malin Enockson Marianne Slycke Peter Johansson 1.2 Beskrivning av verksamheten Vid Norrköping Biogas sker produktion av biogas genom att organiskt material bryts ned av mesofila mikroorganismer i en anaerob miljö. Rågasen som bildas i rötkammaren leds till en gasrening och renas med hjälp av en recirkulerande vattenskrubberteknik. Gasen renas från bland annat koldioxid och uppgraderas till fordonsgaskvalitet. Biogödseln som produceras i processen är KRAV-godkänd samt certifierad enligt SPCR 120 och lagras i en biogödselbrunn på anläggningen i väntan på transport till kund. Figur 1 Översiktsbild över Norrköping Biogasanläggning 3

4 1.3 Påverkan på miljön och människors hälsa Utsläpp till luft Utsläpp till luft från anläggningen bedöms vara små. All process- och ventilationsluft från processen leds ut till atmosfären först efter rening i kolfilter. Luktande ämnen som kan uppstå i samband med verksamheten adsorberas i filtret. Utsläpp till vatten Utsläpp till vatten från anläggningen bedöms vara små. Vatten från personalhuset, kylvattenutrustningen och spolvatten från maskinrummet leds till spillvattennätet. Spillvattnet leds till Slottshagens reningsverk. Allt dagvatten leds till ett fördröjningsmagasin där möjligheten finns att stänga av flödet vid eventuell driftstörning. Möjligheten att suga med slambil finns också i och med förekomsten av fördröjningsmagasin. Från fördröjningsmagasinet leds dagvattnet till recipient. Transporter Till och från anläggningen sker cirka 12 st transporter per vecka. Energiförbrukning Elektricitet krävs för att driva de olika processerna inom anläggningen. Störst förbrukare av elenergi är gasreningen och gaskomprimeringen. 2 Tillstånd enligt miljölagstiftningen 9 kap. 6 Länsstyrelsens beslut, Dnr Produktion av biogas inom fastigheten Händelö 2:1 i Norrköpings kommun. Tillståndet gäller produktion av högst Nm 3 rågas/år och ton biogödsel/år. Kommentar till hur beslutstexten uppfyllts Under 2009 producerades 1,7 mnm 3 rågas och ton biogödsel. 3 Andra beslut, anmälningspliktiga ändringar Inga andra beslut eller anmälningspliktiga ändringar är genomförda. Byggnation av rötkammare 2 ryms inom tillståndet och berördes redan i ansökan. 4 Andra gällande beslut enligt miljöbalken 4.1 Kontrollprogram Inga förändringar. 4.2 Periodisk besiktning Ingen besiktning har genomförts under

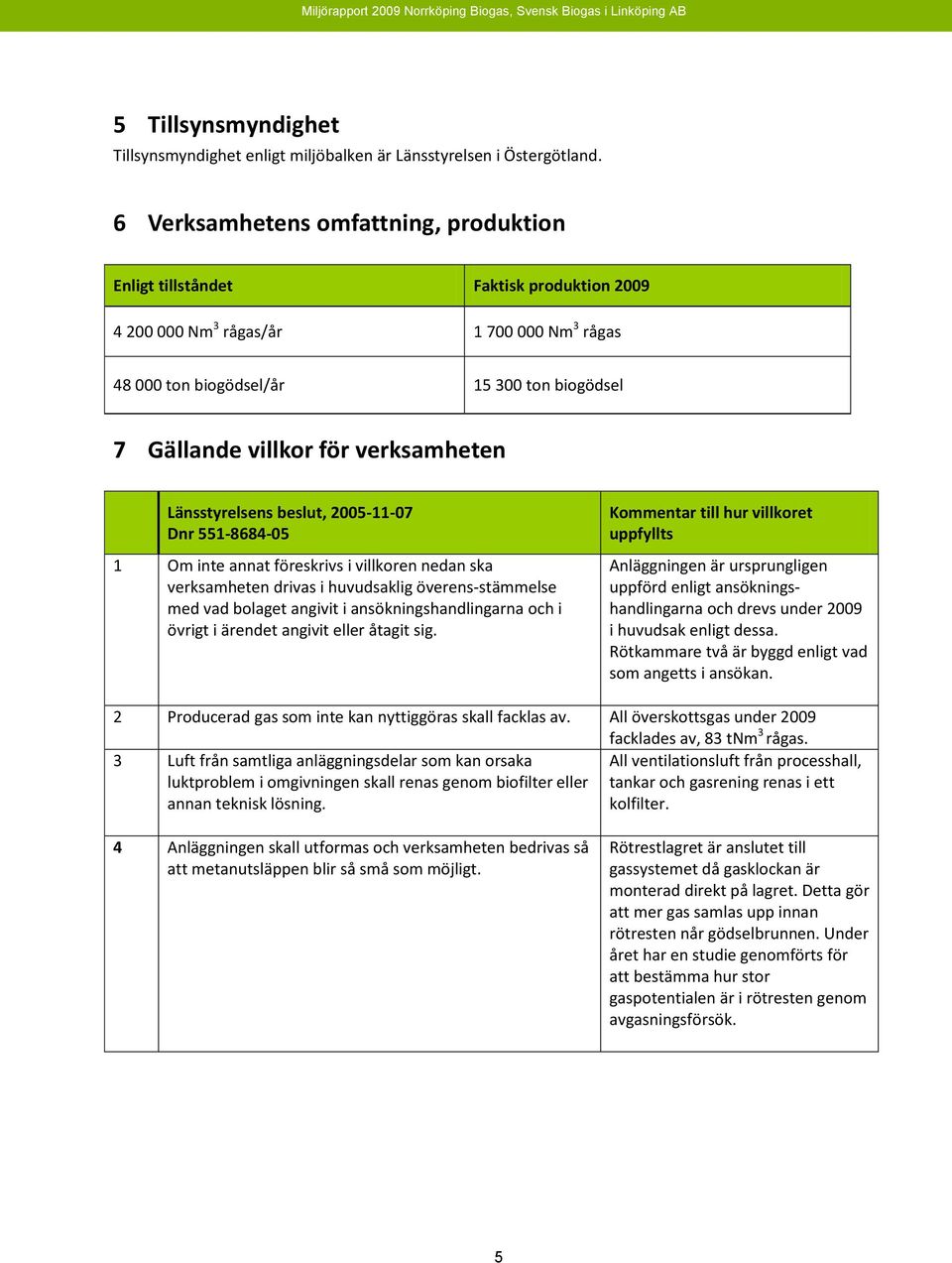

5 5 Tillsynsmyndighet Tillsynsmyndighet enligt miljöbalken är Länsstyrelsen i Östergötland. 6 Verksamhetens omfattning, produktion Enligt tillståndet Faktisk produktion Nm 3 rågas/år Nm 3 rågas ton biogödsel/år ton biogödsel 7 Gällande villkor för verksamheten Länsstyrelsens beslut, Dnr Om inte annat föreskrivs i villkoren nedan ska verksamheten drivas i huvudsaklig överens-stämmelse med vad bolaget angivit i ansökningshandlingarna och i övrigt i ärendet angivit eller åtagit sig. Kommentar till hur villkoret uppfyllts Anläggningen är ursprungligen uppförd enligt ansökningshandlingarna och drevs under 2009 i huvudsak enligt dessa. Rötkammare två är byggd enligt vad som angetts i ansökan. 2 Producerad gas som inte kan nyttiggöras skall facklas av. All överskottsgas under 2009 facklades av, 83 tnm 3 rågas. 3 Luft från samtliga anläggningsdelar som kan orsaka luktproblem i omgivningen skall renas genom biofilter eller annan teknisk lösning. All ventilationsluft från processhall, tankar och gasrening renas i ett kolfilter. 4 Anläggningen skall utformas och verksamheten bedrivas så att metanutsläppen blir så små som möjligt. Rötrestlagret är anslutet till gassystemet då gasklockan är monterad direkt på lagret. Detta gör att mer gas samlas upp innan rötresten når gödselbrunnen. Under året har en studie genomförts för att bestämma hur stor gaspotentialen är i rötresten genom avgasningsförsök. 5

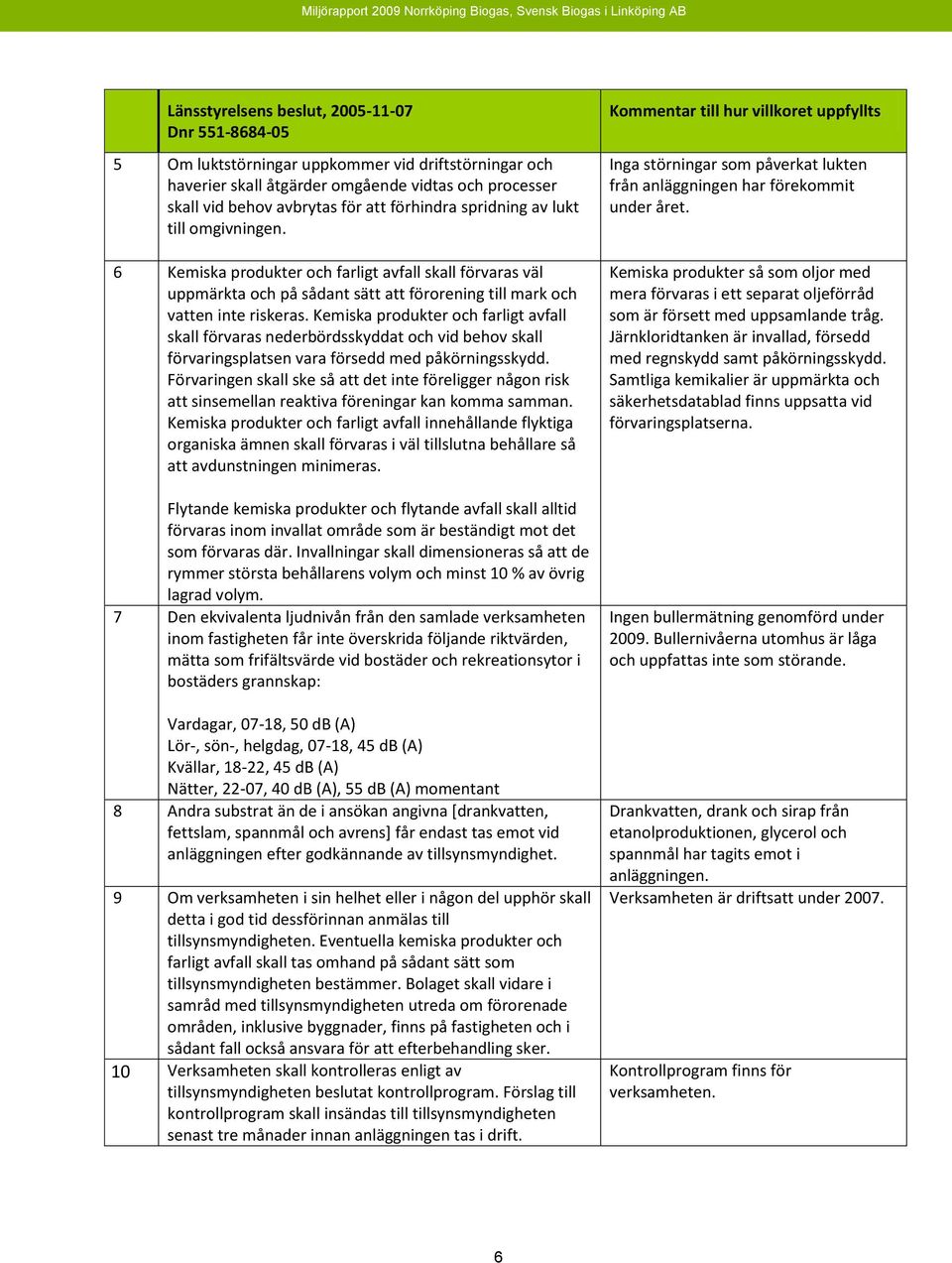

6 Länsstyrelsens beslut, Dnr Om luktstörningar uppkommer vid driftstörningar och haverier skall åtgärder omgående vidtas och processer skall vid behov avbrytas för att förhindra spridning av lukt till omgivningen. 6 Kemiska produkter och farligt avfall skall förvaras väl uppmärkta och på sådant sätt att förorening till mark och vatten inte riskeras. Kemiska produkter och farligt avfall skall förvaras nederbördsskyddat och vid behov skall förvaringsplatsen vara försedd med påkörningsskydd. Förvaringen skall ske så att det inte föreligger någon risk att sinsemellan reaktiva föreningar kan komma samman. Kemiska produkter och farligt avfall innehållande flyktiga organiska ämnen skall förvaras i väl tillslutna behållare så att avdunstningen minimeras. Flytande kemiska produkter och flytande avfall skall alltid förvaras inom invallat område som är beständigt mot det som förvaras där. Invallningar skall dimensioneras så att de rymmer största behållarens volym och minst 10 % av övrig lagrad volym. 7 Den ekvivalenta ljudnivån från den samlade verksamheten inom fastigheten får inte överskrida följande riktvärden, mätta som frifältsvärde vid bostäder och rekreationsytor i bostäders grannskap: Vardagar, 07-18, 50 db (A) Lör-, sön-, helgdag, 07-18, 45 db (A) Kvällar, 18-22, 45 db (A) Nätter, 22-07, 40 db (A), 55 db (A) momentant 8 Andra substrat än de i ansökan angivna [drankvatten, fettslam, spannmål och avrens] får endast tas emot vid anläggningen efter godkännande av tillsynsmyndighet. 9 Om verksamheten i sin helhet eller i någon del upphör skall detta i god tid dessförinnan anmälas till tillsynsmyndigheten. Eventuella kemiska produkter och farligt avfall skall tas omhand på sådant sätt som tillsynsmyndigheten bestämmer. Bolaget skall vidare i samråd med tillsynsmyndigheten utreda om förorenade områden, inklusive byggnader, finns på fastigheten och i sådant fall också ansvara för att efterbehandling sker. 10 Verksamheten skall kontrolleras enligt av tillsynsmyndigheten beslutat kontrollprogram. Förslag till kontrollprogram skall insändas till tillsynsmyndigheten senast tre månader innan anläggningen tas i drift. Kommentar till hur villkoret uppfyllts Inga störningar som påverkat lukten från anläggningen har förekommit under året. Kemiska produkter så som oljor med mera förvaras i ett separat oljeförråd som är försett med uppsamlande tråg. Järnkloridtanken är invallad, försedd med regnskydd samt påkörningsskydd. Samtliga kemikalier är uppmärkta och säkerhetsdatablad finns uppsatta vid förvaringsplatserna. Ingen bullermätning genomförd under Bullernivåerna utomhus är låga och uppfattas inte som störande. Drankvatten, drank och sirap från etanolproduktionen, glycerol och spannmål har tagits emot i anläggningen. Verksamheten är driftsatt under Kontrollprogram finns för verksamheten. 6

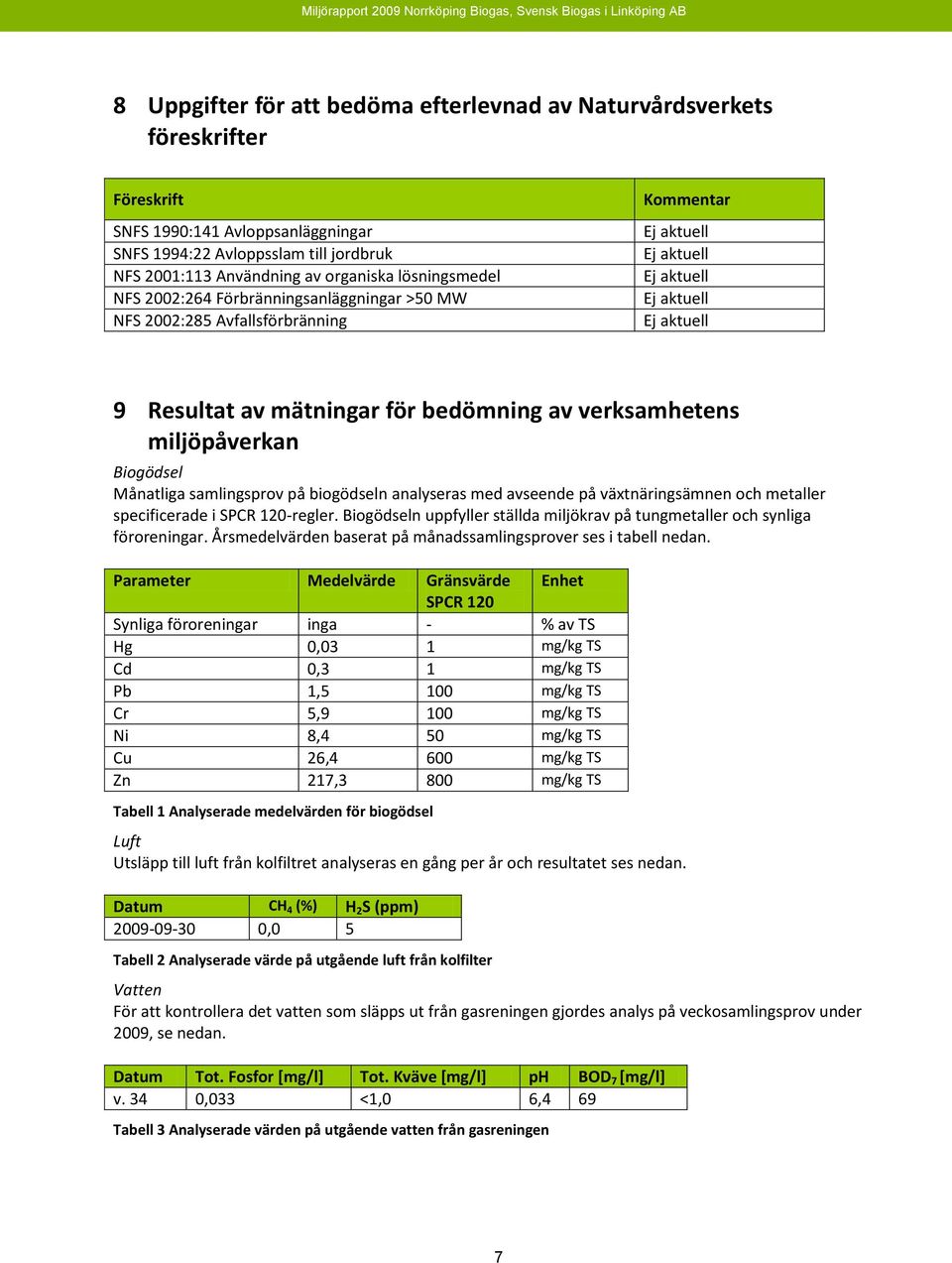

7 8 Uppgifter för att bedöma efterlevnad av Naturvårdsverkets föreskrifter Föreskrift SNFS 1990:141 Avloppsanläggningar SNFS 1994:22 Avloppsslam till jordbruk NFS 2001:113 Användning av organiska lösningsmedel NFS 2002:264 Förbränningsanläggningar >50 MW NFS 2002:285 Avfallsförbränning Kommentar 9 Resultat av mätningar för bedömning av verksamhetens miljöpåverkan Biogödsel Månatliga samlingsprov på biogödseln analyseras med avseende på växtnäringsämnen och metaller specificerade i SPCR 120-regler. Biogödseln uppfyller ställda miljökrav på tungmetaller och synliga föroreningar. Årsmedelvärden baserat på månadssamlingsprover ses i tabell nedan. Parameter Medelvärde Gränsvärde Enhet SPCR 120 Synliga föroreningar inga - % av TS Hg 0,03 1 mg/kg TS Cd 0,3 1 mg/kg TS Pb 1,5 100 mg/kg TS Cr 5,9 100 mg/kg TS Ni 8,4 50 mg/kg TS Cu 26,4 600 mg/kg TS Zn 217,3 800 mg/kg TS Tabell 1 Analyserade medelvärden för biogödsel Luft Utsläpp till luft från kolfiltret analyseras en gång per år och resultatet ses nedan. Datum CH 4 (%) H 2 S (ppm) ,0 5 Tabell 2 Analyserade värde på utgående luft från kolfilter Vatten För att kontrollera det vatten som släpps ut från gasreningen gjordes analys på veckosamlingsprov under 2009, se nedan. Datum Tot. Fosfor [mg/l] Tot. Kväve [mg/l] ph BOD 7 [mg/l] v. 34 0,033 <1,0 6,4 69 Tabell 3 Analyserade värden på utgående vatten från gasreningen 7

8 Substrat För att kunna styra processen analyseras inkommande substrat regelbundet en gång per vecka, ett resultat per kvartal ses nedan. Datum TS (%) VS (% av TS) Mars 32,5 90 Juni 30,2 91 September 32,8 92 December 33,1 92 Tabell 4 Analyserade värden från stickprov på inkommande substrat 10 Åtgärder för att säkra drift och underhåll Ett antal åtgärder för att säkra drift och underhåll har genomförts under året: Rötkammare 2, för att öka rötningskapaciteten Värmeväxlare för kylning av drank, befintlig värmeväxlarteknik fungerade inte Ny inmatningspump som möjliggör en mer kontinuerlig inmatning till rötkammarna Flyttning av kvarn för förbättring av arbetsmiljön Serviceplattformar vid järnkloridtanken, spannmålshanteringen och gasreningen Publik mack Byte av tak på gödselbrunn 11 Åtgärder med anledning av driftstörningar Processen i Norrköpingsanläggningen är stabil. Vid ett tillfälle under året har kvävehalten och halten organiska syror ökat. För att åtgärda detta byttes en del av det kväverika substratet ut mot spannmål. Det upptäcktes och åtgärdades tidigt och ledde därför inte till någon större störning. 12 Åtgärder för att minska förbrukning av råvaror och energi Arbete med att hitta nya material med ett bättre gasutbyte än de vi har idag har fortsatt under Detta har medfört att vi nu får ut samma mängd gas av mindre mängd material eftersom materialen är tjockare och mer energirika och på sätt går det också åt mindre energi. Ett tjockare material medför också att transporterna minskar. 8

9 13 Kemiska produkter som kan medföra risker för miljön eller människors hälsa En genomgång av de kemikalier som används i verksamheten är genomförd. När det påträffats kemikalier med samma användningsområde har den med minst påverkan på miljö och människa sparats och den andra tagits bort ur sortimentet. Produkt Leverantör Enhet Förbrukning Clara natur Color Nilfisk-Advance kg 0.3 Contraspum E 640 Ciba Scandinavia AB l 60 CRC Industrial Degreaser aerosol CRC Industries Sweden AB ml 400 CRC Zinc Aerosol CRC Industries Sweden AB ml 300 DAX Handdesinfektion 60 IPA Opus Health Care AB ml 800 EUROCLEAN CLARA MJUK Nilfisk-Advance l 1 Kemira BDP-821 Kemira Kemi AB m3 350 Leak finder (TL4) AGA Gas AB ml 400 Loctite gas,olja och VVS-tätning Henkel Norden AB ml 40 OKQ8 Glykol (Koncentrerad) OK-Q8 AB l 180 Q8 Mahler T SAE 15W-40 OK-Q8 AB l 224 Q8 Rembrandt EP 2 & 3 OK-Q8 AB g 960 Q8 Schumann - ISO VG 32, 46, 68, 100, 150, 220, 320, 460 OK-Q8 AB l 256 WD-40 Multispray Aerosol SEAB AB ml 400 Yes Original/Citron Procter & Gamble Scand. Inc. USA Filial Sverige l 1.5 Tabell 5 Förbrukning av kemikalier som används i verksamheten 14 Åtgärder för att minska avfallsvolymer och avfallets miljöfarlighet Avfallsmängden från ordinarie verksamhet är liten. Under året har anläggningen byggts om och ut. Avfall i samband med dessa projekt hanteras av respektive entreprenör och följs inte upp i verksamheten. Avfallet sorteras i två fraktioner, brännbart och icke brännbart. Inget miljöfarligt avfall har uppkommit under Åtgärder för att minska risker för olägenheter för miljön och människors hälsa. För att förbättra arbetsmiljön för alla medarbetare har en ny personalbyggnad uppförts på området. 16 Miljöpåverkan vid användning av de varor som verksamheten tillverkar. Den främsta positiva miljöpåverkan är produktionen av ett förnyelsebart fordonsbränsle. Varje kubikmeter såld fordonsgas reducerar mängden fossil koldioxid med ca 2,3 kg. Användningen av biogödsel istället för mineralgödsel reducerar oljeåtgången med 3,2 liter per ton biogödsel. Totalt är det en reduktion med ton fossil CO 2 samt 49 m 3 olja. 9
