1 MILJÖRAPPORT 2012 SVENSK BIOGAS, NORRKÖPING TEXTDEL

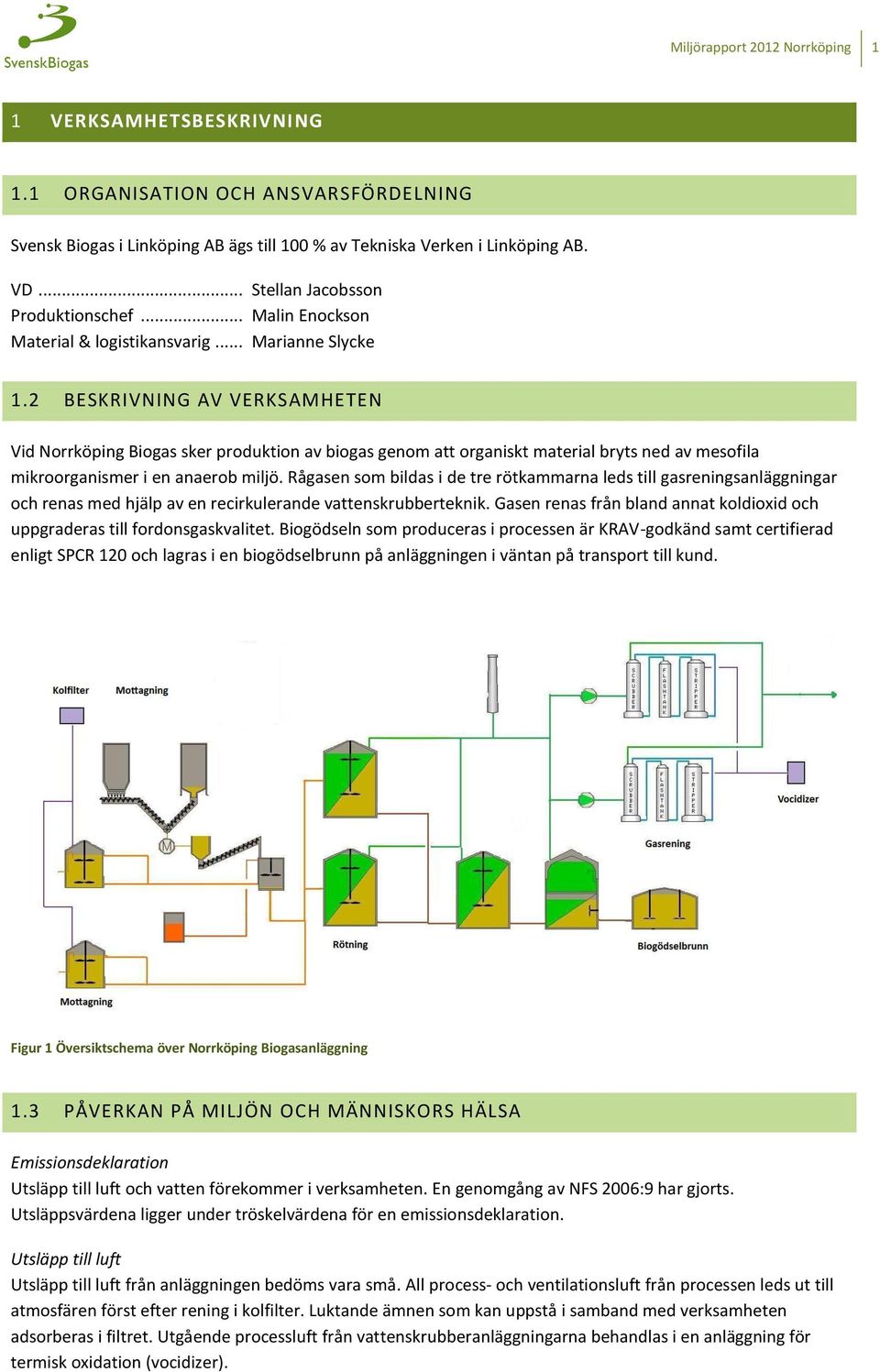

2 Miljörapport 2012 Norrköping 1 1 VERKSAMHETSBESKRIVNING 1.1 ORGANISATION OCH ANSVARSFÖRDELNING Svensk Biogas i Linköping AB ägs till 100 % av Tekniska Verken i Linköping AB. VD... Stellan Jacobsson Produktionschef... Malin Enockson Material & logistikansvarig... Marianne Slycke 1.2 BESKRIVNING AV VERKSAMHETEN Vid Norrköping Biogas sker produktion av biogas genom att organiskt material bryts ned av mesofila mikroorganismer i en anaerob miljö. Rågasen som bildas i de tre rötkammarna leds till gasreningsanläggningar och renas med hjälp av en recirkulerande vattenskrubberteknik. Gasen renas från bland annat koldioxid och uppgraderas till fordonsgaskvalitet. Biogödseln som produceras i processen är KRAV-godkänd samt certifierad enligt SPCR 120 och lagras i en biogödselbrunn på anläggningen i väntan på transport till kund. Figur 1 Översiktschema över Norrköping Biogasanläggning 1.3 PÅVERKAN PÅ MILJÖN OCH MÄNNISKORS HÄLSA Emissionsdeklaration Utsläpp till luft och vatten förekommer i verksamheten. En genomgång av NFS 2006:9 har gjorts. Utsläppsvärdena ligger under tröskelvärdena för en emissionsdeklaration. Utsläpp till luft Utsläpp till luft från anläggningen bedöms vara små. All process- och ventilationsluft från processen leds ut till atmosfären först efter rening i kolfilter. Luktande ämnen som kan uppstå i samband med verksamheten adsorberas i filtret. Utgående processluft från vattenskrubberanläggningarna behandlas i en anläggning för termisk oxidation (vocidizer).

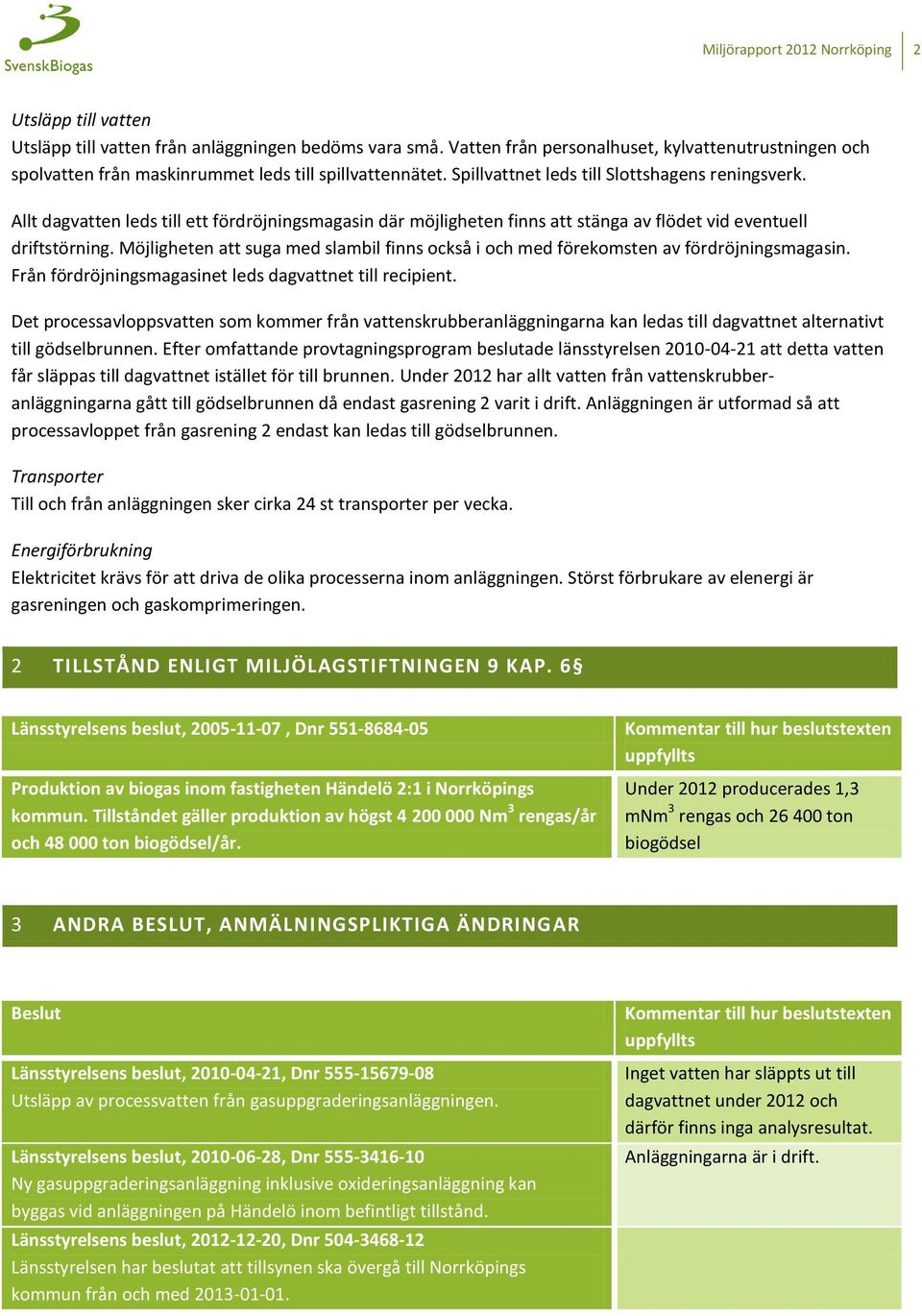

3 Miljörapport 2012 Norrköping 2 Utsläpp till vatten Utsläpp till vatten från anläggningen bedöms vara små. Vatten från personalhuset, kylvattenutrustningen och spolvatten från maskinrummet leds till spillvattennätet. Spillvattnet leds till Slottshagens reningsverk. Allt dagvatten leds till ett fördröjningsmagasin där möjligheten finns att stänga av flödet vid eventuell driftstörning. Möjligheten att suga med slambil finns också i och med förekomsten av fördröjningsmagasin. Från fördröjningsmagasinet leds dagvattnet till recipient. Det processavloppsvatten som kommer från vattenskrubberanläggningarna kan ledas till dagvattnet alternativt till gödselbrunnen. Efter omfattande provtagningsprogram beslutade länsstyrelsen att detta vatten får släppas till dagvattnet istället för till brunnen. Under 2012 har allt vatten från vattenskrubberanläggningarna gått till gödselbrunnen då endast gasrening 2 varit i drift. Anläggningen är utformad så att processavloppet från gasrening 2 endast kan ledas till gödselbrunnen. Transporter Till och från anläggningen sker cirka 24 st transporter per vecka. Energiförbrukning Elektricitet krävs för att driva de olika processerna inom anläggningen. Störst förbrukare av elenergi är gasreningen och gaskomprimeringen. 2 TILLSTÅND ENLIGT MILJÖLAGSTIFTNINGEN 9 KAP. 6 Länsstyrelsens beslut, , Dnr Produktion av biogas inom fastigheten Händelö 2:1 i Norrköpings kommun. Tillståndet gäller produktion av högst Nm 3 rengas/år och ton biogödsel/år. Kommentar till hur beslutstexten uppfyllts Under 2012 producerades 1,3 mnm 3 rengas och ton biogödsel 3 ANDRA BESLUT, ANMÄLNINGSPLIKTIGA ÄNDRINGAR Beslut Länsstyrelsens beslut, , Dnr Utsläpp av processvatten från gasuppgraderingsanläggningen. Länsstyrelsens beslut, , Dnr Ny gasuppgraderingsanläggning inklusive oxideringsanläggning kan byggas vid anläggningen på Händelö inom befintligt tillstånd. Länsstyrelsens beslut, , Dnr Länsstyrelsen har beslutat att tillsynen ska övergå till Norrköpings kommun från och med Kommentar till hur beslutstexten uppfyllts Inget vatten har släppts ut till dagvattnet under 2012 och därför finns inga analysresultat. Anläggningarna är i drift.

4 Miljörapport 2012 Norrköping 3 4 ANDRA GÄLLANDE BESLUT ENLIGT MILJÖBALKEN Inga andra gällande beslut enligt miljöbalken har inkommit under TILLSYNSMYNDIGHET Tillsynsmyndighet enligt miljöbalken är Länsstyrelsen för VERKSAMHETENS OMFATTNING, PRODUKTION Enligt tillståndet Faktisk produktion Nm3 Produktion av 1,3 mnm 3 fordonsgas ton biogödsel Produktion av ton biogödsel 7 GÄLLANDE VILLKOR Länsstyrelsens beslut, , Dnr Om inte annat föreskrivs i villkoren nedan ska verksamheten drivas i huvudsaklig överensstämmelse med vad bolaget angivit i ansökningshandlingarna och i övrigt i ärendet angivit eller åtagit sig. Kommentar till hur villkoret uppfyllts Anläggningen är ursprungligen uppförd enligt ansökningshandlingarna och drevs under 2012 i huvudsak enligt dessa. 2 Producerad gas som inte kan nyttiggöras skall facklas av. All överskottsgas under 2012 facklades av, beräknad mängd 30 tnm 3 rågas. 3 Luft från samtliga anläggningsdelar som kan orsaka luktproblem i omgivningen skall renas genom biofilter eller annan teknisk lösning. 4 Anläggningen skall utformas och verksamheten bedrivas så att metanutsläppen blir så små som möjligt. 5 Om luktstörningar uppkommer vid driftstörningar och haverier skall åtgärder omgående vidtas och processer skall vid behov avbrytas för att förhindra spridning av lukt till omgivningen. 6 Kemiska produkter och farligt avfall skall förvaras väl uppmärkta och på sådant sätt att förorening till mark och vatten inte riskeras. Kemiska produkter och farligt avfall skall förvaras nederbördsskyddat och vid behov skall förvaringsplatsen vara försedd med påkörningsskydd. Förvaringen skall ske så att det inte föreligger någon risk att sinsemellan reaktiva föreningar kan komma samman. Kemiska produkter och farligt avfall innehållande flyktiga organiska ämnen skall All ventilationsluft från processhall och tankar renas i ett kolfilter. En vocidizer renar processluften från gasreningarna. Metanutsläpp minimeras genom gastätt rötrestlager, förlängd uppehållstid i processen och vocidizer. De organiska syrorna har varit stabila under året, se kapitel 9 nedan. 540 ton järnklorid har doserats för att undvika luktstörningar från svavelföreningar. Kemiska produkter så som oljor med mera förvaras i ett separat oljeförråd som är försett med uppsamlande tråg. Järnkloridtanken är invallad, försedd med regnskydd samt påkörningsskydd. Samtliga kemikalier är uppmärkta och

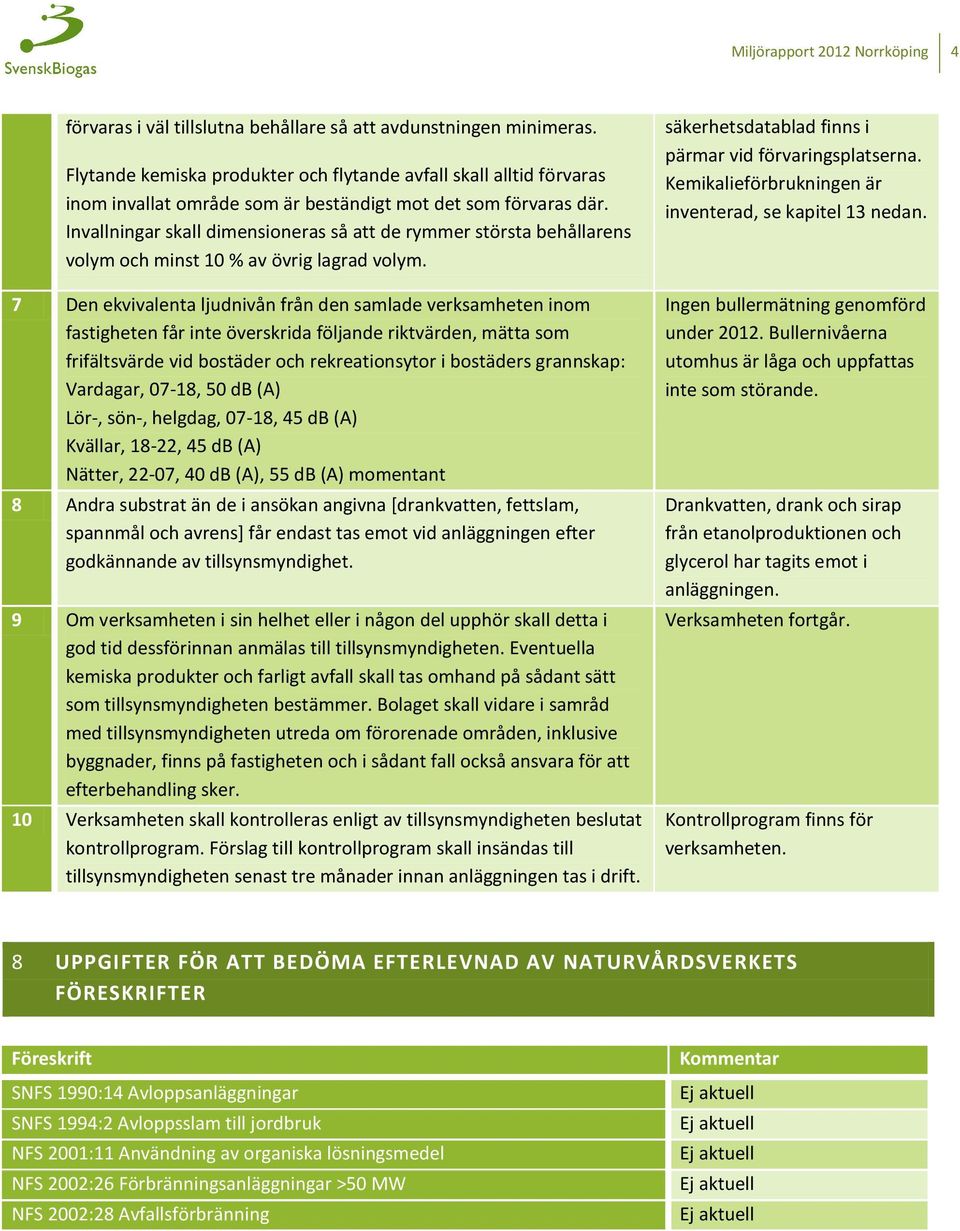

5 Miljörapport 2012 Norrköping 4 förvaras i väl tillslutna behållare så att avdunstningen minimeras. Flytande kemiska produkter och flytande avfall skall alltid förvaras inom invallat område som är beständigt mot det som förvaras där. Invallningar skall dimensioneras så att de rymmer största behållarens volym och minst 10 % av övrig lagrad volym. 7 Den ekvivalenta ljudnivån från den samlade verksamheten inom fastigheten får inte överskrida följande riktvärden, mätta som frifältsvärde vid bostäder och rekreationsytor i bostäders grannskap: Vardagar, 07-18, 50 db (A) Lör-, sön-, helgdag, 07-18, 45 db (A) Kvällar, 18-22, 45 db (A) Nätter, 22-07, 40 db (A), 55 db (A) momentant 8 Andra substrat än de i ansökan angivna [drankvatten, fettslam, spannmål och avrens] får endast tas emot vid anläggningen efter godkännande av tillsynsmyndighet. 9 Om verksamheten i sin helhet eller i någon del upphör skall detta i god tid dessförinnan anmälas till tillsynsmyndigheten. Eventuella kemiska produkter och farligt avfall skall tas omhand på sådant sätt som tillsynsmyndigheten bestämmer. Bolaget skall vidare i samråd med tillsynsmyndigheten utreda om förorenade områden, inklusive byggnader, finns på fastigheten och i sådant fall också ansvara för att efterbehandling sker. 10 Verksamheten skall kontrolleras enligt av tillsynsmyndigheten beslutat kontrollprogram. Förslag till kontrollprogram skall insändas till tillsynsmyndigheten senast tre månader innan anläggningen tas i drift. säkerhetsdatablad finns i pärmar vid förvaringsplatserna. Kemikalieförbrukningen är inventerad, se kapitel 13 nedan. Ingen bullermätning genomförd under Bullernivåerna utomhus är låga och uppfattas inte som störande. Drankvatten, drank och sirap från etanolproduktionen och glycerol har tagits emot i anläggningen. Verksamheten fortgår. Kontrollprogram finns för verksamheten. 8 UPPGIFTER FÖR ATT BEDÖMA EFTERLEVNAD AV NATURVÅRDSVERKETS FÖRESKRIFTER Föreskrift SNFS 1990:14 Avloppsanläggningar SNFS 1994:2 Avloppsslam till jordbruk NFS 2001:11 Användning av organiska lösningsmedel NFS 2002:26 Förbränningsanläggningar >50 MW NFS 2002:28 Avfallsförbränning Kommentar

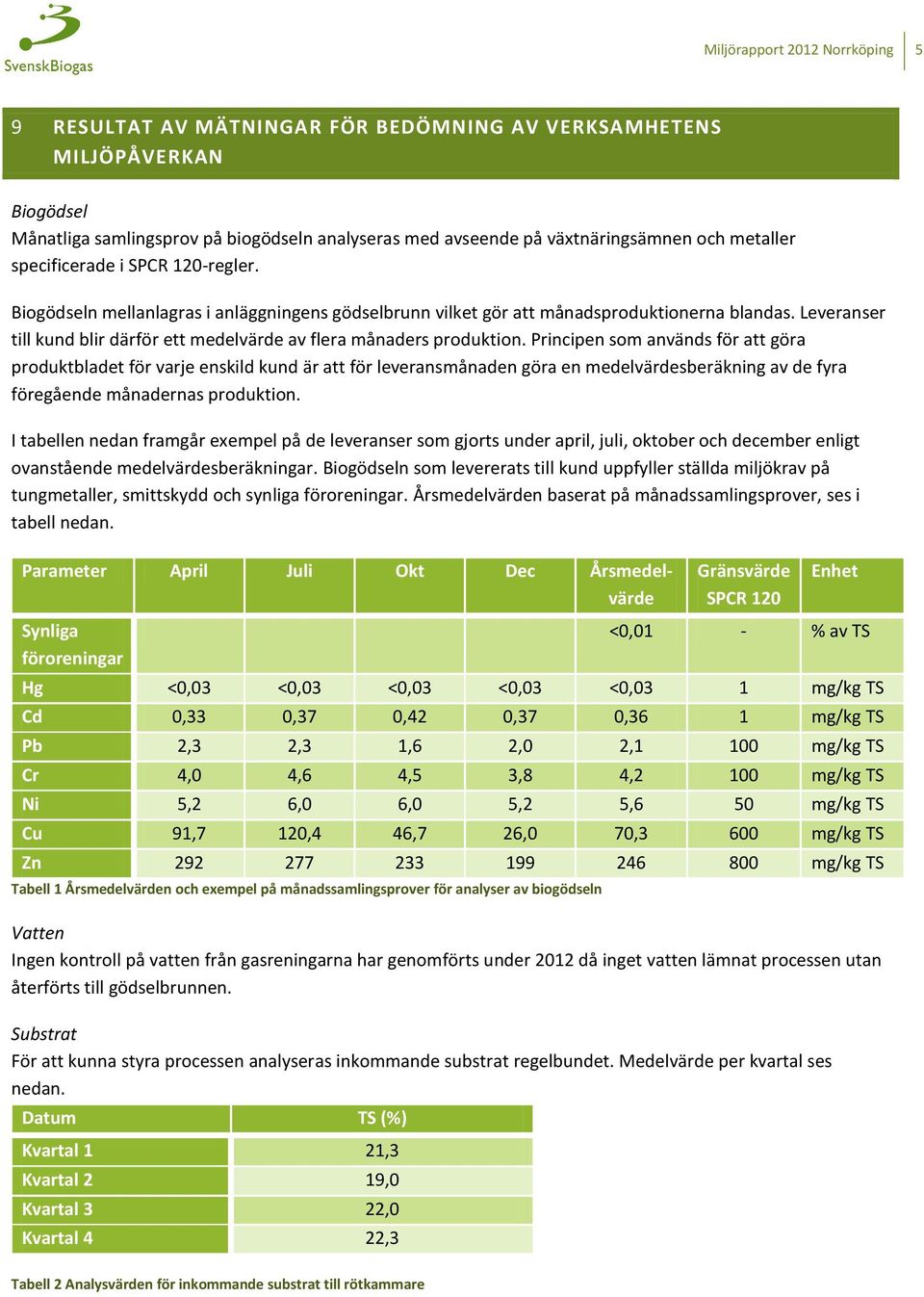

6 Miljörapport 2012 Norrköping 5 9 RESULTAT AV MÄTNINGAR FÖR BEDÖMNING AV VERKSAMHETENS MILJÖPÅVERKAN Biogödsel Månatliga samlingsprov på biogödseln analyseras med avseende på växtnäringsämnen och metaller specificerade i SPCR 120-regler. Biogödseln mellanlagras i anläggningens gödselbrunn vilket gör att månadsproduktionerna blandas. Leveranser till kund blir därför ett medelvärde av flera månaders produktion. Principen som används för att göra produktbladet för varje enskild kund är att för leveransmånaden göra en medelvärdesberäkning av de fyra föregående månadernas produktion. I tabellen nedan framgår exempel på de leveranser som gjorts under april, juli, oktober och december enligt ovanstående medelvärdesberäkningar. Biogödseln som levererats till kund uppfyller ställda miljökrav på tungmetaller, smittskydd och synliga föroreningar. Årsmedelvärden baserat på månadssamlingsprover, ses i tabell nedan. Parameter April Juli Okt Dec Årsmedelvärde Synliga föroreningar Gränsvärde SPCR 120 Enhet <0,01 - % av TS Hg <0,03 <0,03 <0,03 <0,03 <0,03 1 mg/kg TS Cd 0,33 0,37 0,42 0,37 0,36 1 mg/kg TS Pb 2,3 2,3 1,6 2,0 2,1 100 mg/kg TS Cr 4,0 4,6 4,5 3,8 4,2 100 mg/kg TS Ni 5,2 6,0 6,0 5,2 5,6 50 mg/kg TS Cu 91,7 120,4 46,7 26,0 70,3 600 mg/kg TS Zn mg/kg TS Tabell 1 Årsmedelvärden och exempel på månadssamlingsprover för analyser av biogödseln Vatten Ingen kontroll på vatten från gasreningarna har genomförts under 2012 då inget vatten lämnat processen utan återförts till gödselbrunnen. Substrat För att kunna styra processen analyseras inkommande substrat regelbundet. Medelvärde per kvartal ses nedan. Datum TS (%) Kvartal 1 21,3 Kvartal 2 19,0 Kvartal 3 22,0 Kvartal 4 22,3 Tabell 2 Analysvärden för inkommande substrat till rötkammare

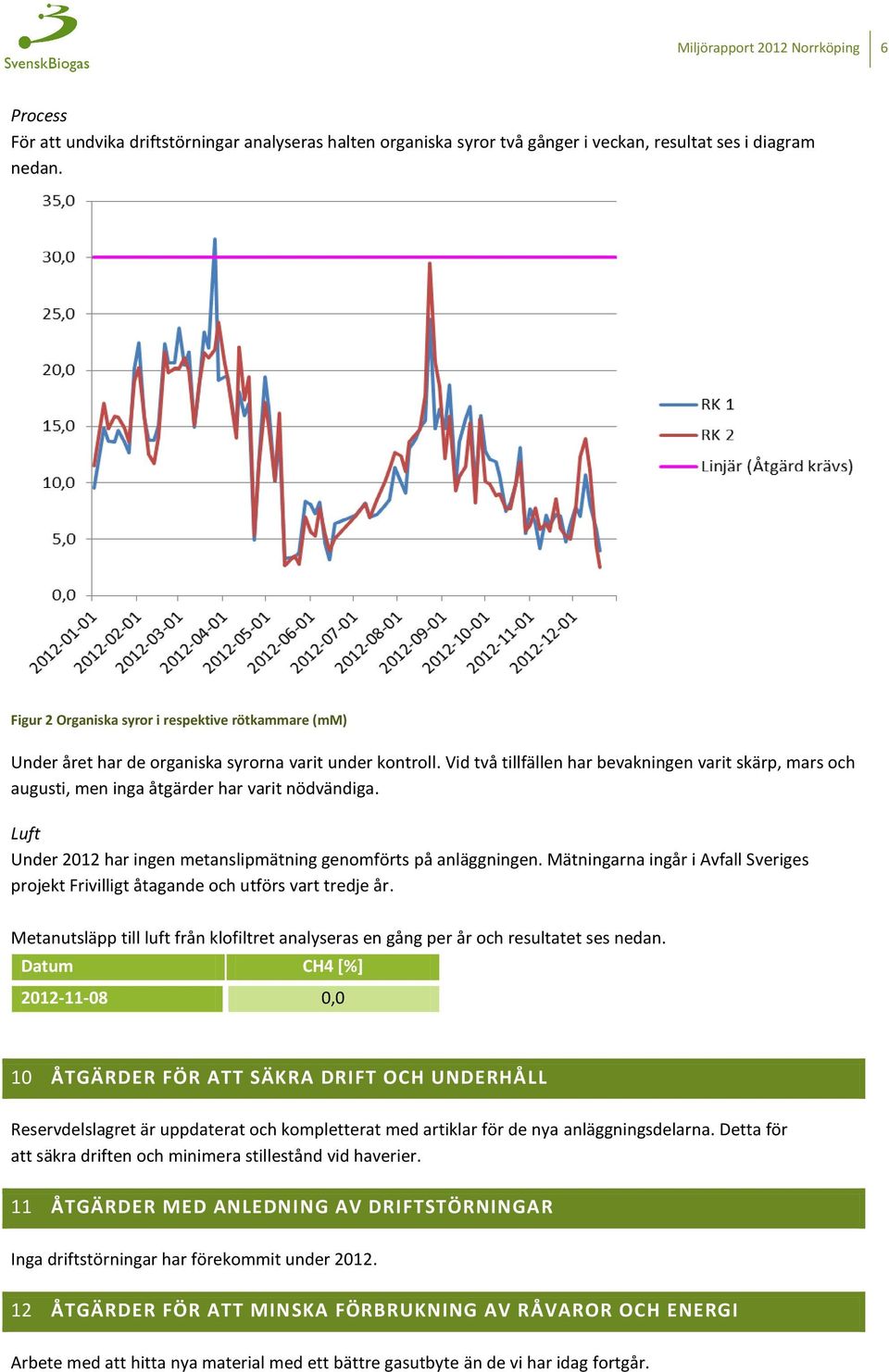

7 Miljörapport 2012 Norrköping 6 Process För att undvika driftstörningar analyseras halten organiska syror två gånger i veckan, resultat ses i diagram nedan. Figur 2 Organiska syror i respektive rötkammare (mm) Under året har de organiska syrorna varit under kontroll. Vid två tillfällen har bevakningen varit skärp, mars och augusti, men inga åtgärder har varit nödvändiga. Luft Under 2012 har ingen metanslipmätning genomförts på anläggningen. Mätningarna ingår i Avfall Sveriges projekt Frivilligt åtagande och utförs vart tredje år. Metanutsläpp till luft från klofiltret analyseras en gång per år och resultatet ses nedan. Datum CH4 [%] ,0 10 ÅTGÄRDER FÖR ATT SÄKRA DRIFT OCH UNDERHÅLL Reservdelslagret är uppdaterat och kompletterat med artiklar för de nya anläggningsdelarna. Detta för att säkra driften och minimera stillestånd vid haverier. 11 ÅTGÄRDER MED ANLEDNING AV DRIFTSTÖRNINGAR Inga driftstörningar har förekommit under ÅTGÄRDER FÖR ATT MINSKA FÖRBRUKNING AV RÅVAROR OCH ENERGI Arbete med att hitta nya material med ett bättre gasutbyte än de vi har idag fortgår.

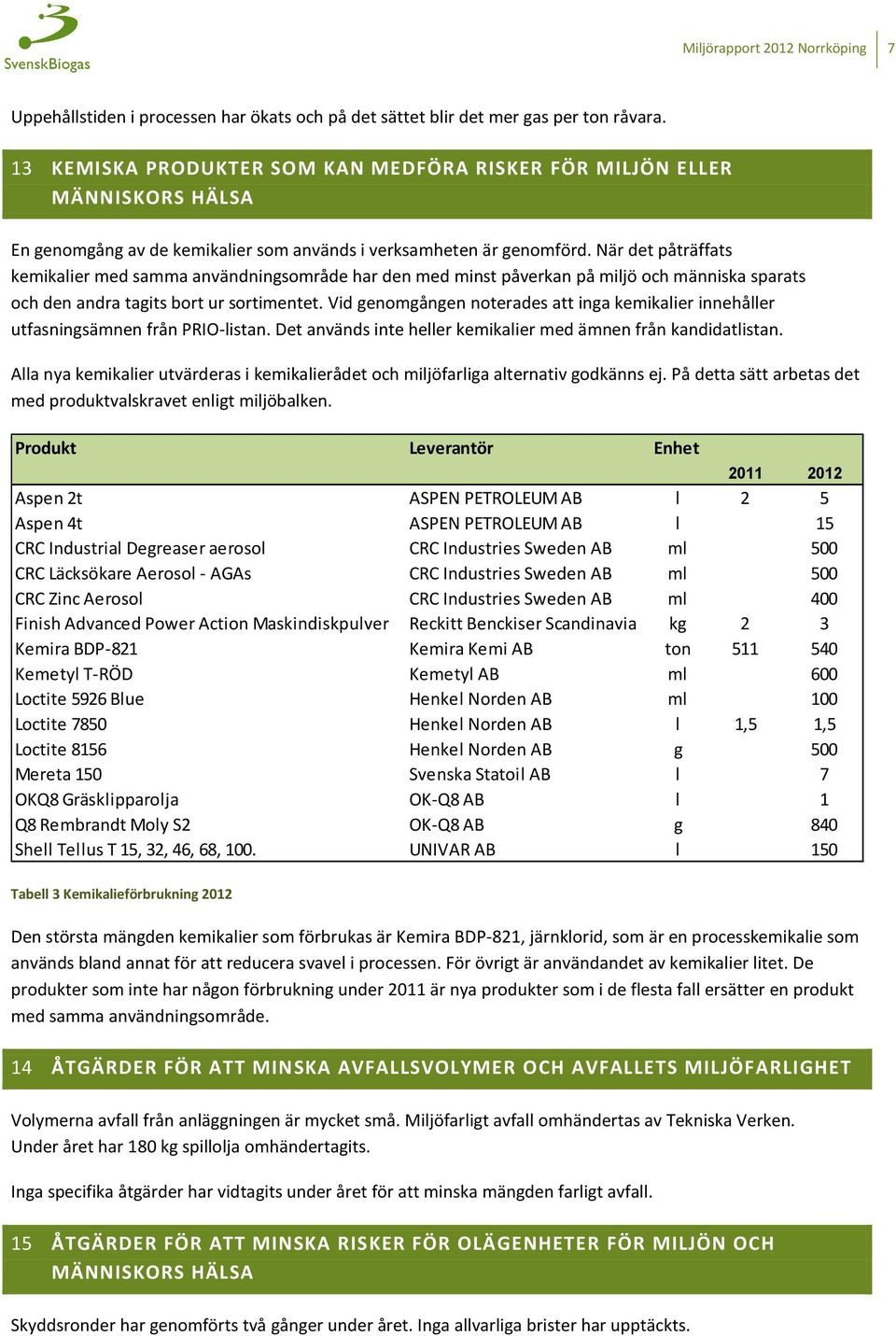

8 Miljörapport 2012 Norrköping 7 Uppehållstiden i processen har ökats och på det sättet blir det mer gas per ton råvara. 13 KEMISKA PRODUKTER SOM KAN MEDFÖRA RISKER FÖR MILJÖN ELLER MÄNNISKORS HÄLSA En genomgång av de kemikalier som används i verksamheten är genomförd. När det påträffats kemikalier med samma användningsområde har den med minst påverkan på miljö och människa sparats och den andra tagits bort ur sortimentet. Vid genomgången noterades att inga kemikalier innehåller utfasningsämnen från PRIO-listan. Det används inte heller kemikalier med ämnen från kandidatlistan. Alla nya kemikalier utvärderas i kemikalierådet och miljöfarliga alternativ godkänns ej. På detta sätt arbetas det med produktvalskravet enligt miljöbalken. Produkt Leverantör Enhet Aspen 2t ASPEN PETROLEUM AB l 2 5 Aspen 4t ASPEN PETROLEUM AB l 15 CRC Industrial Degreaser aerosol CRC Industries Sweden AB ml 500 CRC Läcksökare Aerosol - AGAs CRC Industries Sweden AB ml 500 CRC Zinc Aerosol CRC Industries Sweden AB ml 400 Finish Advanced Power Action Maskindiskpulver Reckitt Benckiser Scandinavia kg 2 3 Kemira BDP-821 Kemira Kemi AB ton Kemetyl T-RÖD Kemetyl AB ml 600 Loctite 5926 Blue Henkel Norden AB ml 100 Loctite 7850 Henkel Norden AB l 1,5 1,5 Loctite 8156 Henkel Norden AB g 500 Mereta 150 Svenska Statoil AB l 7 OKQ8 Gräsklipparolja OK-Q8 AB l 1 Q8 Rembrandt Moly S2 OK-Q8 AB g 840 Shell Tellus T 15, 32, 46, 68, 100. UNIVAR AB l 150 Tabell 3 Kemikalieförbrukning 2012 Den största mängden kemikalier som förbrukas är Kemira BDP-821, järnklorid, som är en processkemikalie som används bland annat för att reducera svavel i processen. För övrigt är användandet av kemikalier litet. De produkter som inte har någon förbrukning under 2011 är nya produkter som i de flesta fall ersätter en produkt med samma användningsområde. 14 ÅTGÄRDER FÖR ATT MINSKA AVFALLSVOLYMER OCH AVFALLETS MILJÖFARLIGHET Volymerna avfall från anläggningen är mycket små. Miljöfarligt avfall omhändertas av Tekniska Verken. Under året har 180 kg spillolja omhändertagits. Inga specifika åtgärder har vidtagits under året för att minska mängden farligt avfall. 15 ÅTGÄRDER FÖR ATT MINSKA RISKER FÖR OLÄGENHETER FÖR MILJÖN OCH MÄNNISKORS HÄLSA Skyddsronder har genomförts två gånger under året. Inga allvarliga brister har upptäckts.

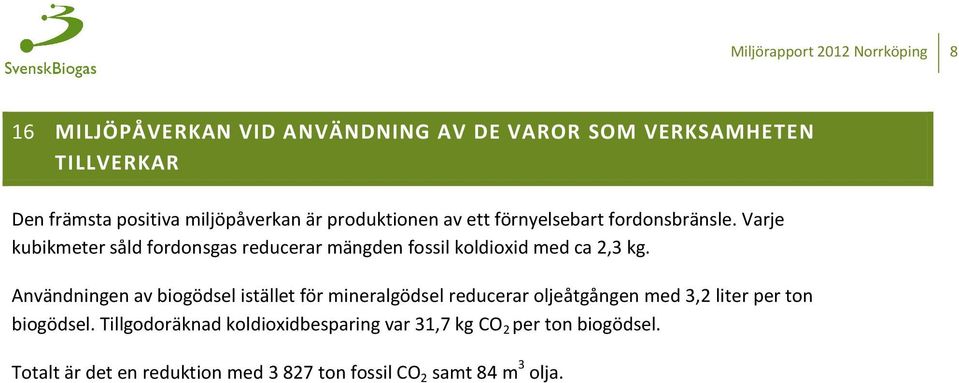

9 Miljörapport 2012 Norrköping 8 16 MILJÖPÅVERKAN VID ANVÄNDNING AV DE VAROR SOM VERKSAMHETEN TILLVERKAR Den främsta positiva miljöpåverkan är produktionen av ett förnyelsebart fordonsbränsle. Varje kubikmeter såld fordonsgas reducerar mängden fossil koldioxid med ca 2,3 kg. Användningen av biogödsel istället för mineralgödsel reducerar oljeåtgången med 3,2 liter per ton biogödsel. Tillgodoräknad koldioxidbesparing var 31,7 kg CO 2 per ton biogödsel. Totalt är det en reduktion med ton fossil CO 2 samt 84 m 3 olja.
