1 SG2000 Distance SG Light / SG DISTANCED LINK / SG POINT FIX

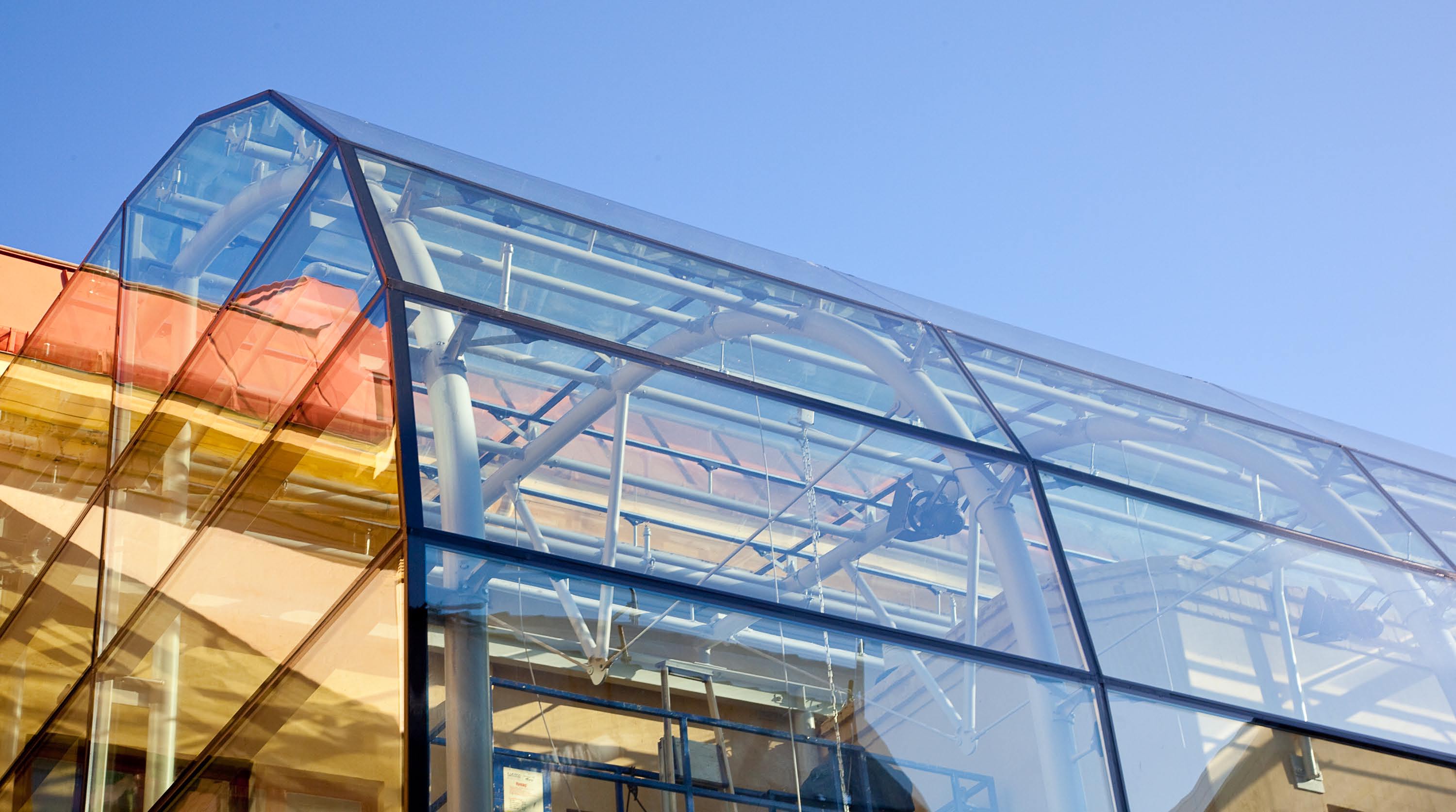

2 SG2000 Distance Syftet med fasadkonceptet Distance är att skapa ett luftigt, lätt och transparent uttryck i fasader och tak. Man kan uppnå detta uttryck genom att distansera det yttre fasadskiktet från den bärande konstruktionen. Skandinaviska Glassystem AB har använt detta koncept framgångsrikt i flera projekt. Vi kommer här redovisa några av dessa produkter och system i text bilder och detaljer. Produkter i Distance-konceptet: SG Light SG Node Point Fix

3 SG2000 Distance

4 SG Light SG Light ett distanserat glassystem under konceptet SG2000 Distance. SG Light är som namnet antyder ett system med ett lätt uttryck. Idén bakom SG Light är att osynligt förankra glaset in i den bärande konstruktionen med hjälp av ett clips samt skapa distans mellan struktur och glas med hjälp av en arm. Antalet infästningar/ armar beror på den aktuella lasten på glaset. Längden på armarna och tillika avståndet mellan glas och stomme kan variera men är normalt mm. Vikten av glasen tas upp med en mindre konsol eller en något kraftigare arm i glasens nedre hörn. Systemet är relativt okänsligt för avvikelser då man har relativt stor justeringsmån i X, Y, Z-led. Detta öppnar för möjligheten att bygga en ny SG Light-fasad på en befintlig stål- eller träkonstruktion utan att behöva rikta eller justera den. SG Light-systemet är används ofta i butiker, vinterträdgårdar, atrium, tak, entréer, offentliga byggnader samt i avancerade geometrier exempelvis dubbelkrumma fasader. Light-systemet går att applicera på stommar av Stål, Aluminium, Trä eller Glas. Kontakta vår Arkitektsupport för mer information och priser. Läs även om andra system i konceptet Distance.

5 SG Light

6 SG Light Infästning av SG Light i trä, här på WM-paviljongen i Oslo. Arkitekt Snöhetta SG Light monterat på en valsad stålstomme på Teater Aftonstjärnan. Arkitekt Lolo Jakobsson

7 SG Light På Oslo Operahus kopplar SG-Light ihop glasfasaden till de 16m höga glasfenor som bildar primärstomme för fasaden. Arkitekt Snöhetta Saxo Bank i Köpenhamn med bubbelkrum fasad monterad mot en stålstomme med hjälp av SG Light. Arkitekt 3xN

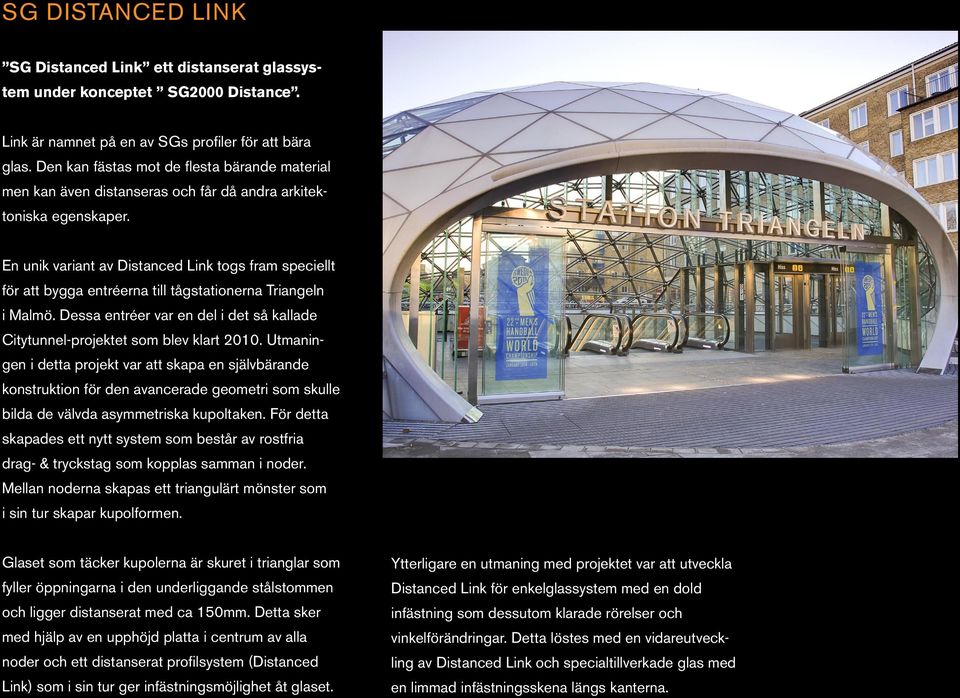

8 SG DISTANCED LINK SG Distanced Link ett distanserat glassystem under konceptet SG2000 Distance. Link är namnet på en av SGs profiler för att bära glas. Den kan fästas mot de flesta bärande material men kan även distanseras och får då andra arkitektoniska egenskaper. En unik variant av Distanced Link togs fram speciellt för att bygga entréerna till tågstationerna Triangeln i Malmö. Dessa entréer var en del i det så kallade Citytunnel-projektet som blev klart Utmaningen i detta projekt var att skapa en självbärande konstruktion för den avancerade geometri som skulle bilda de välvda asymmetriska kupoltaken. För detta skapades ett nytt system som består av rostfria drag- & tryckstag som kopplas samman i noder. Mellan noderna skapas ett triangulärt mönster som i sin tur skapar kupolformen. Glaset som täcker kupolerna är skuret i trianglar som fyller öppningarna i den underliggande stålstommen och ligger distanserat med ca 150mm. Detta sker med hjälp av en upphöjd platta i centrum av alla noder och ett distanserat profilsystem (Distanced Link) som i sin tur ger infästningsmöjlighet åt glaset. Ytterligare en utmaning med projektet var att utveckla Distanced Link för enkelglassystem med en dold infästning som dessutom klarade rörelser och vinkelförändringar. Detta löstes med en vidareutveckling av Distanced Link och specialtillverkade glas med en limmad infästningsskena längs kanterna.

9 SG DISTANCED LINK

10 SG DISTANCED LINK SM Station Triangeln med flera unika lösningar så som Entreöppning med dold takränna i komposit. Sweco Architects and KHR/AS Entréer till cykelgarage på Malmö Central. Arkitekt COWI

11 SG DISTANCED LINK Distanced Link med isolerglas. Här en bild från takstolarna på Världskulturmuseet i Göteborg. Arkitekt Brisac, Gonzalez Architecture, London

12 SG POINT FIX SG Point Fix ett distanserat glassystem under konceptet SG 2000 Distance. Point Fix är ett traditionellt system för att distansera enkelglas från en bärande konstruktion. Det används bland annat för vindfång, parkeringshus, skärmväggar och räcken tak. Point fix beslagen kan även vara en del i avancerade system så som dubbelglasfasader och hybridfasader och även som en del i unika enkelglassystem.

13 SG POINT FIX

14 SG POINT FIX Ett unikt enkelglassystem delvis uppbyggt med Point Fix här på Lanternen i Sandnes. Arkitekt Atelier Oslo/AWP Paris Astra P-hus i Göteborg har en enkelglasfasad uppbyggd som fiskfjäll. Wingårdhs Arkitekter

15 SG POINT FIX Allerhusets hybridfasad med ett öppningsbart enkelglas monterat med Point Fix. PLH Architects Dansk Industris dubbelskalsfasad med en s.k. diagrid som bär enkelglaset med hjälp av Point Fix.

16 A T R A N S P A R E N T P H I L I S O P H Y» MAKING VISIONS OF CONTEMPORARY ARCHITECTURE COME ALIVE «Skandinaviska Glassystem AB Sjöporten 2 SE Göteborg phone +46 (0)
