Kv Bergsgrottan, passivhus av trä i Västerås

Transkript

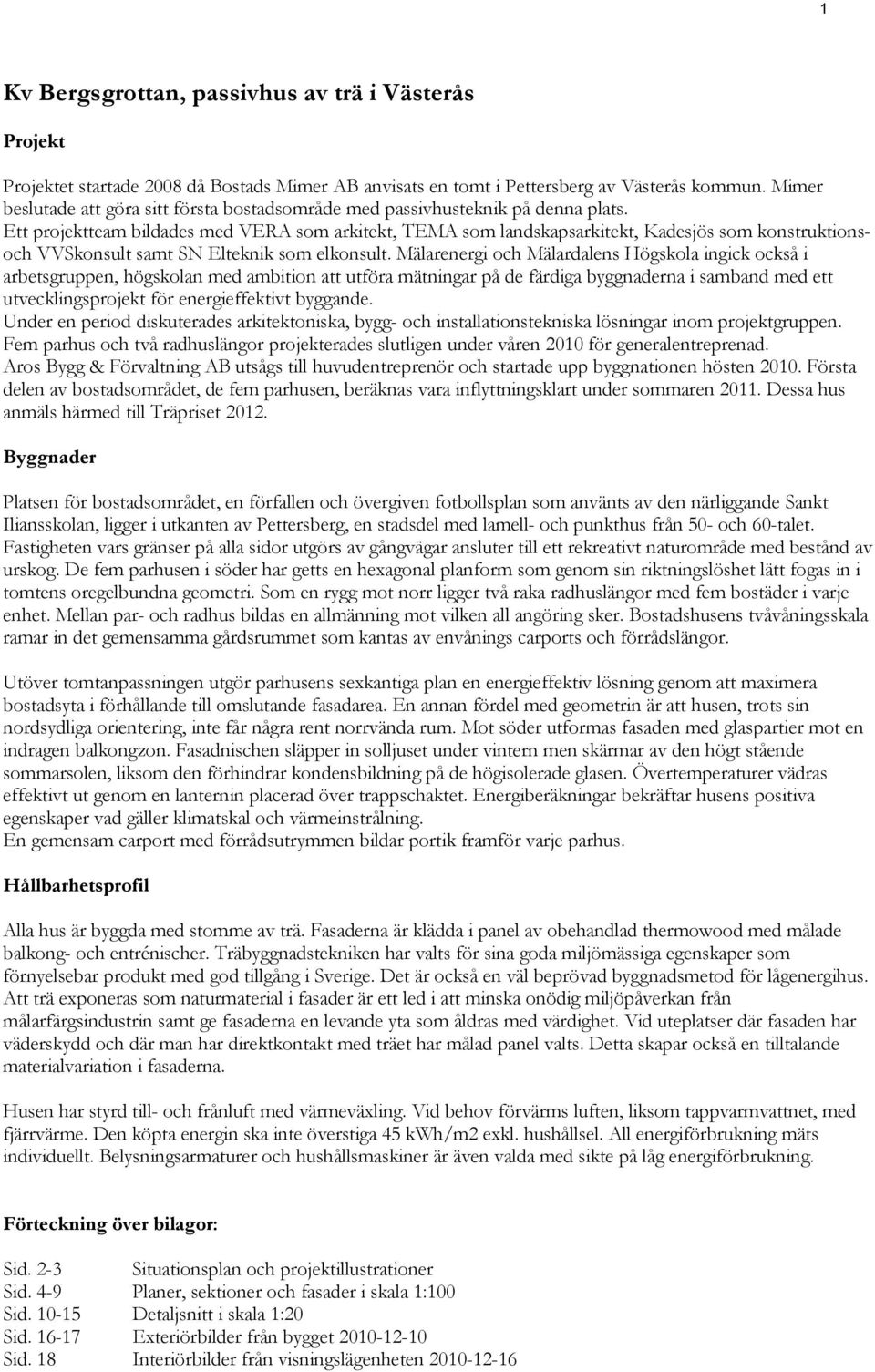

1 1 Kv Bergsgrottan, passivhus av trä i Västerås Projekt Projektet startade 2008 då Bostads Mimer AB anvisats en tomt i Pettersberg av Västerås kommun. Mimer beslutade att göra sitt första bostadsområde med passivhusteknik på denna plats. Ett projektteam bildades med VERA som arkitekt, TEMA som landskapsarkitekt, Kadesjös som konstruktionsoch VVSkonsult samt SN Elteknik som elkonsult. Mälarenergi och Mälardalens Högskola ingick också i arbetsgruppen, högskolan med ambition att utföra mätningar på de färdiga byggnaderna i samband med ett utvecklingsprojekt för energieffektivt byggande. Under en period diskuterades arkitektoniska, bygg- och installationstekniska lösningar inom projektgruppen. Fem parhus och två radhuslängor projekterades slutligen under våren 2010 för generalentreprenad. Aros Bygg & Förvaltning AB utsågs till huvudentreprenör och startade upp byggnationen hösten Första delen av bostadsområdet, de fem parhusen, beräknas vara inflyttningsklart under sommaren Dessa hus anmäls härmed till Träpriset Byggnader Platsen för bostadsområdet, en förfallen och övergiven fotbollsplan som använts av den närliggande Sankt Iliansskolan, ligger i utkanten av Pettersberg, en stadsdel med lamell- och punkthus från 50- och 60-talet. Fastigheten vars gränser på alla sidor utgörs av gångvägar ansluter till ett rekreativt naturområde med bestånd av urskog. De fem parhusen i söder har getts en hexagonal planform som genom sin riktningslöshet lätt fogas in i tomtens oregelbundna geometri. Som en rygg mot norr ligger två raka radhuslängor med fem bostäder i varje enhet. Mellan par- och radhus bildas en allmänning mot vilken all angöring sker. Bostadshusens tvåvåningsskala ramar in det gemensamma gårdsrummet som kantas av envånings carports och förrådslängor. Utöver tomtanpassningen utgör parhusens sexkantiga plan en energieffektiv lösning genom att maximera bostadsyta i förhållande till omslutande fasadarea. En annan fördel med geometrin är att husen, trots sin nordsydliga orientering, inte får några rent norrvända rum. Mot söder utformas fasaden med glaspartier mot en indragen balkongzon. Fasadnischen släpper in solljuset under vintern men skärmar av den högt stående sommarsolen, liksom den förhindrar kondensbildning på de högisolerade glasen. Övertemperaturer vädras effektivt ut genom en lanternin placerad över trappschaktet. Energiberäkningar bekräftar husens positiva egenskaper vad gäller klimatskal och värmeinstrålning. En gemensam carport med förrådsutrymmen bildar portik framför varje parhus. Hållbarhetsprofil Alla hus är byggda med stomme av trä. Fasaderna är klädda i panel av obehandlad thermowood med målade balkong- och entrénischer. Träbyggnadstekniken har valts för sina goda miljömässiga egenskaper som förnyelsebar produkt med god tillgång i Sverige. Det är också en väl beprövad byggnadsmetod för lågenergihus. Att trä exponeras som naturmaterial i fasader är ett led i att minska onödig miljöpåverkan från målarfärgsindustrin samt ge fasaderna en levande yta som åldras med värdighet. Vid uteplatser där fasaden har väderskydd och där man har direktkontakt med träet har målad panel valts. Detta skapar också en tilltalande materialvariation i fasaderna. Husen har styrd till- och frånluft med värmeväxling. Vid behov förvärms luften, liksom tappvarmvattnet, med fjärrvärme. Den köpta energin ska inte överstiga 45 kwh/m2 exkl. hushållsel. All energiförbrukning mäts individuellt. Belysningsarmaturer och hushållsmaskiner är även valda med sikte på låg energiförbrukning. Förteckning över bilagor: Sid. 2-3 Situationsplan och projektillustrationer Sid. 4-9 Planer, sektioner och fasader i skala 1:100 Sid Detaljsnitt i skala 1:20 Sid Exteriörbilder från bygget Sid. 18 Interiörbilder från visningslägenheten

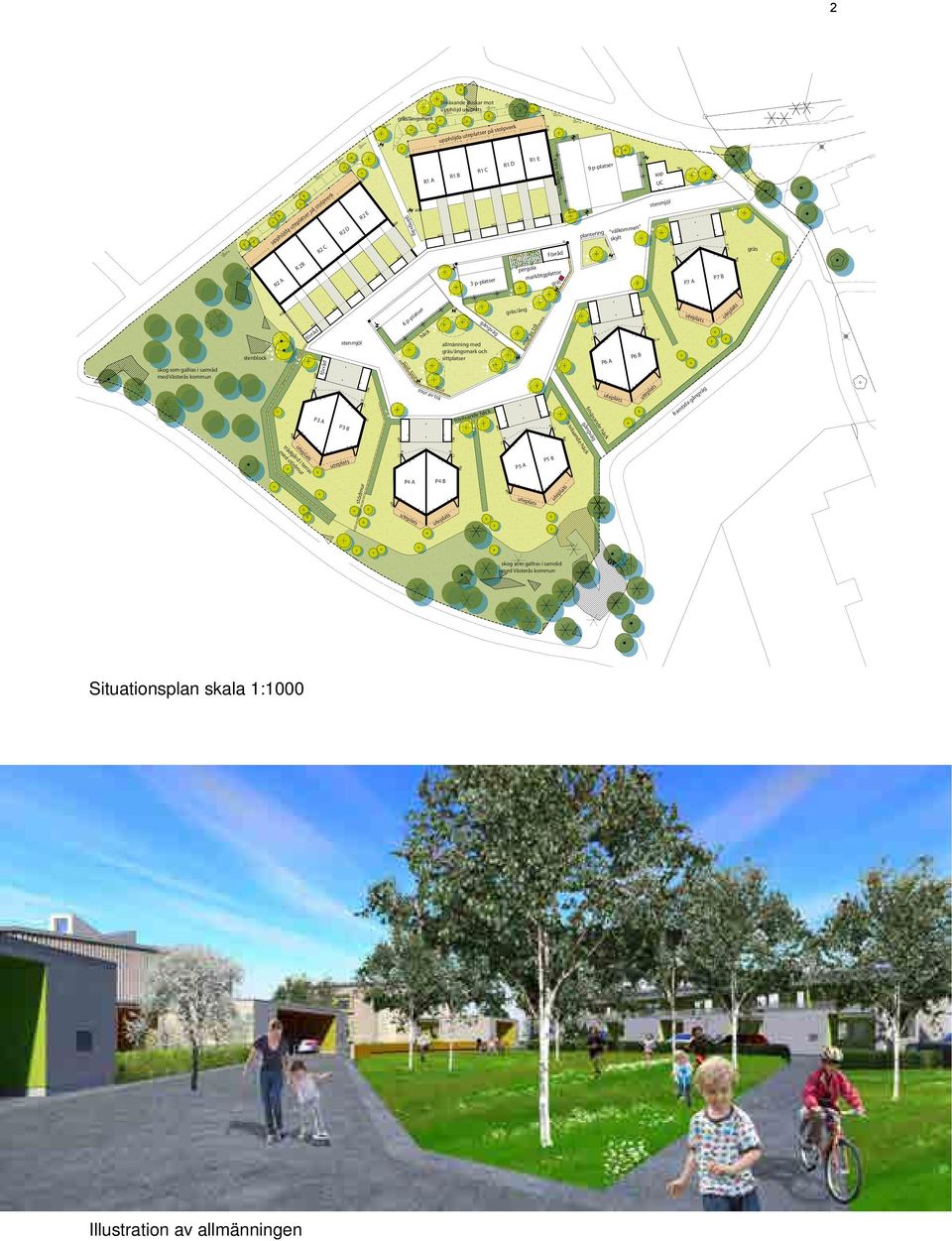

2 2 friväxande buskar mot upphöjd uteplats gräs/ängsmark rk R1 A R1 E R1 D R1 C R1 B k r ve e häck friväxand stolpve latser på da utep upphöj r 9 p-platse sop UC olp stenmjöl t ås R2 D en mm g välko skylt planterin g R2 gvä t au öjd ph up E g ån rp se at l ep 2C R r A 3 p-platse r vä ck g hä stenmjöl allmänning med gräs/ängsmark och sittplatser förråd stenblock skog som gallras i samråd med Västerås kommun utep lats ng mur s lats friv häck friv ck hä de an g äx vä ng ck gå hä de an äx ande friväx pl e ut ts P4 B utep ep la stödm ur P5 A lats ute pla ts ut s at P5 B lats utep P4 A s lat p ute skog som gallras i samråd med Västerås kommun ummer: Situationsplan, skala 1:500/A3 Situationsplan skala 1:1000 Illustration av allmänningen lat utep ä P3 B tr m ädg ed år st d i öd te m rra ur s P6 B P6 A av tr P3 A ts la g gå rä d rrå fö P7 B P7 A gräs/än se lat -p 6p pergola plattor markbtg grill mu ra vt R2 gräs Förråd B R2 äg ep gv ut ån ag fra m tid ep ut

3 3 Illustration av parhusen Illustration av radhusen

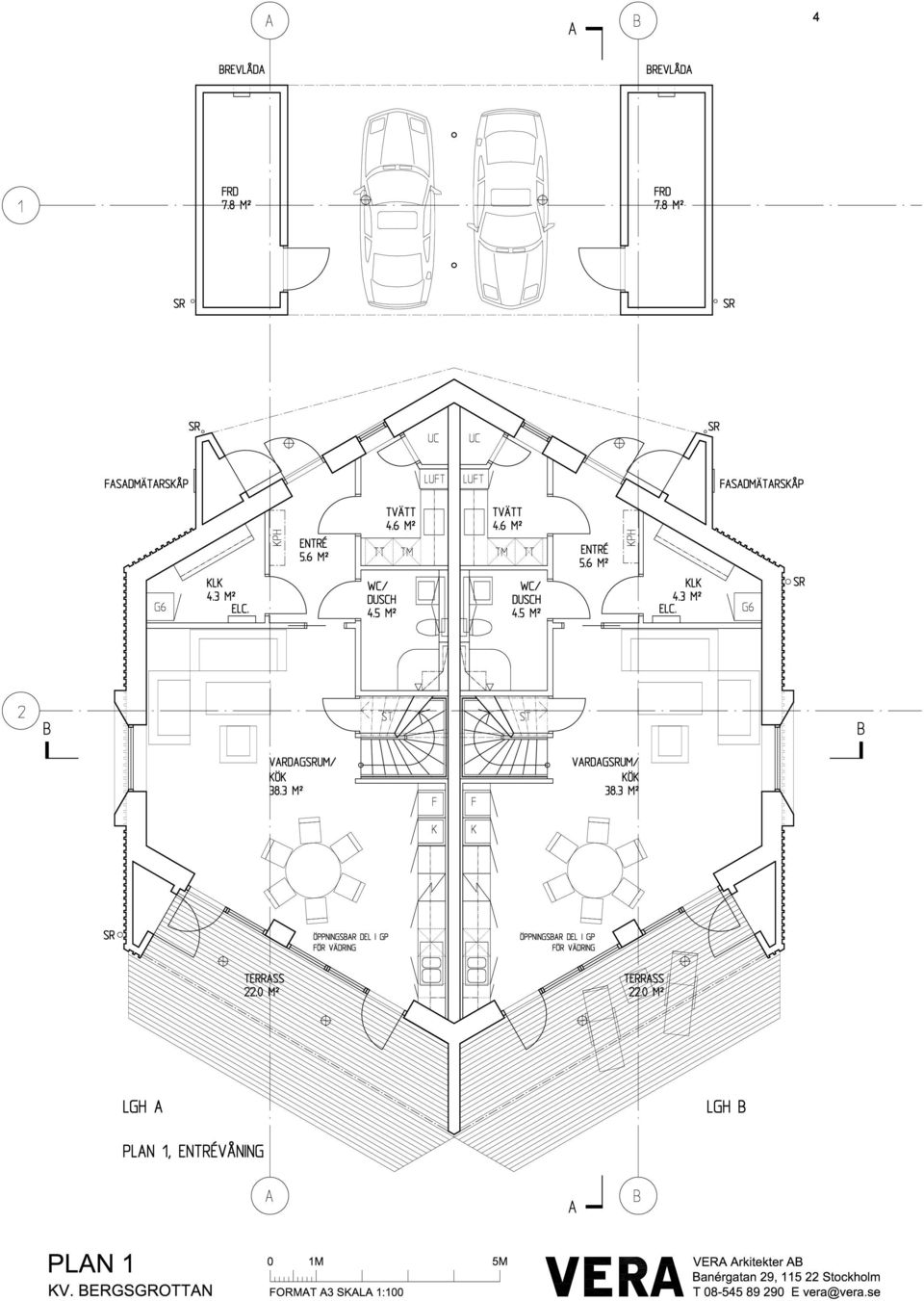

4 4

5 5

6 6

7 7

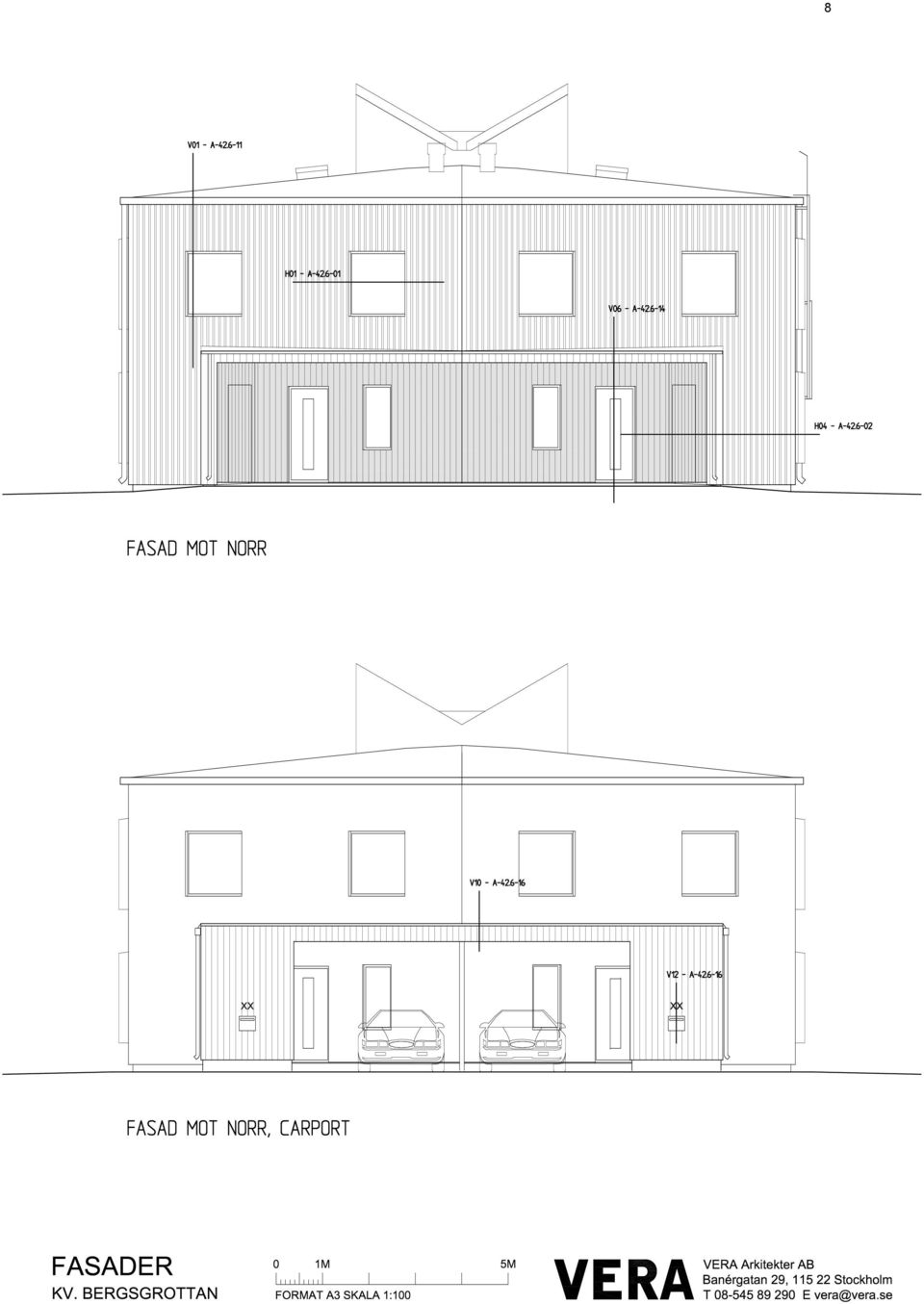

8 8

9 9

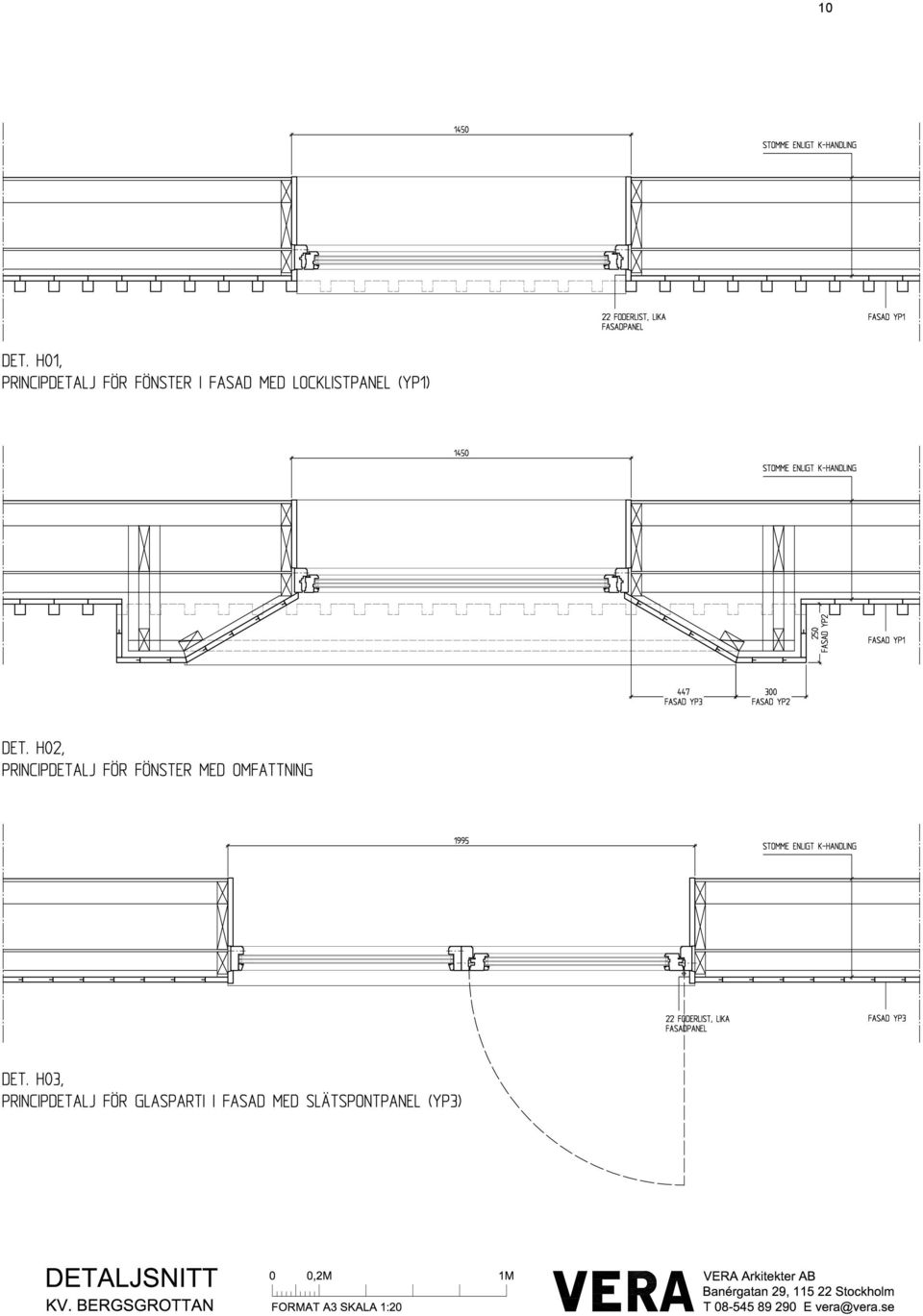

10 10

11 11

12 12

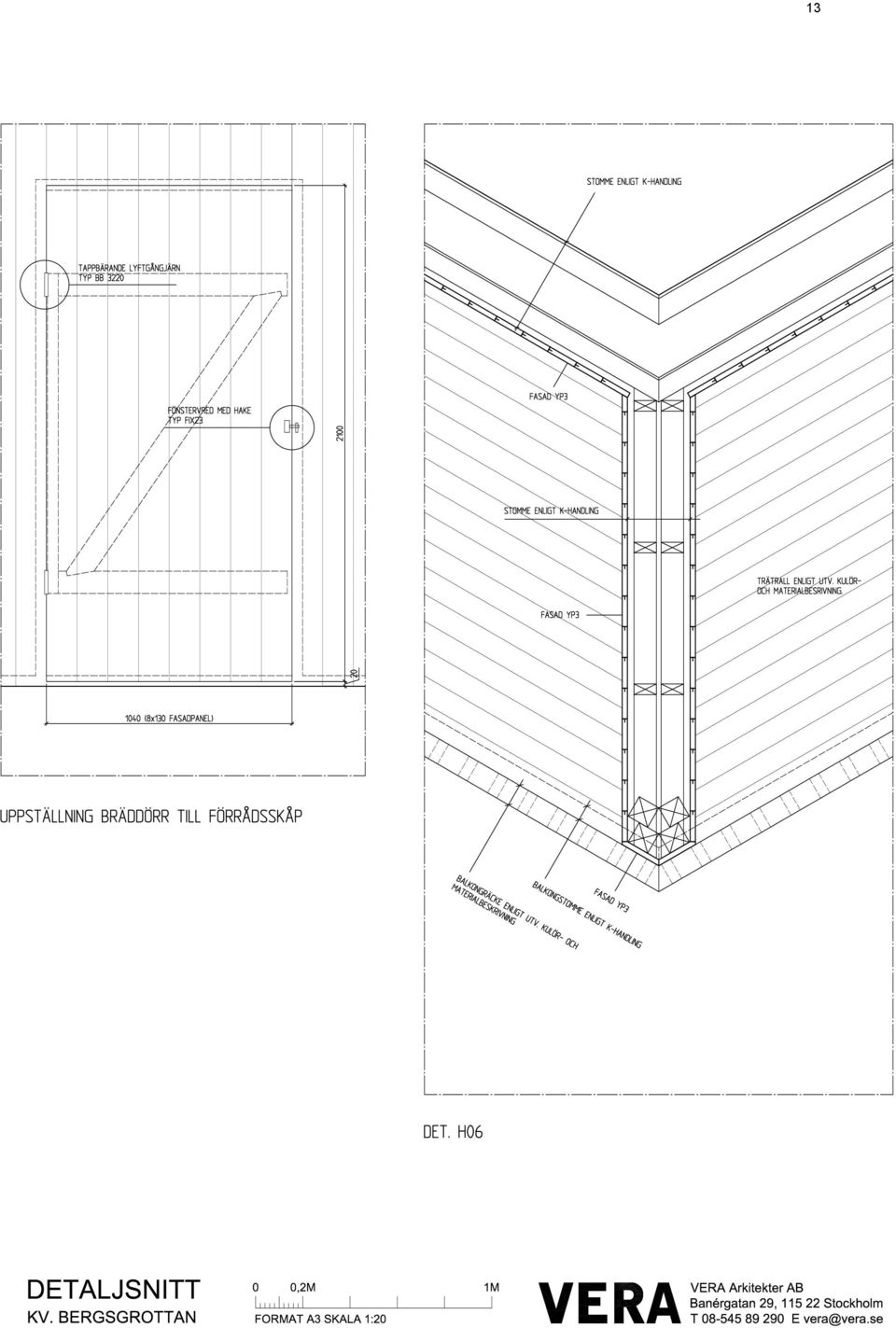

13 13

14 14

15 15

16 Bilder från bygget

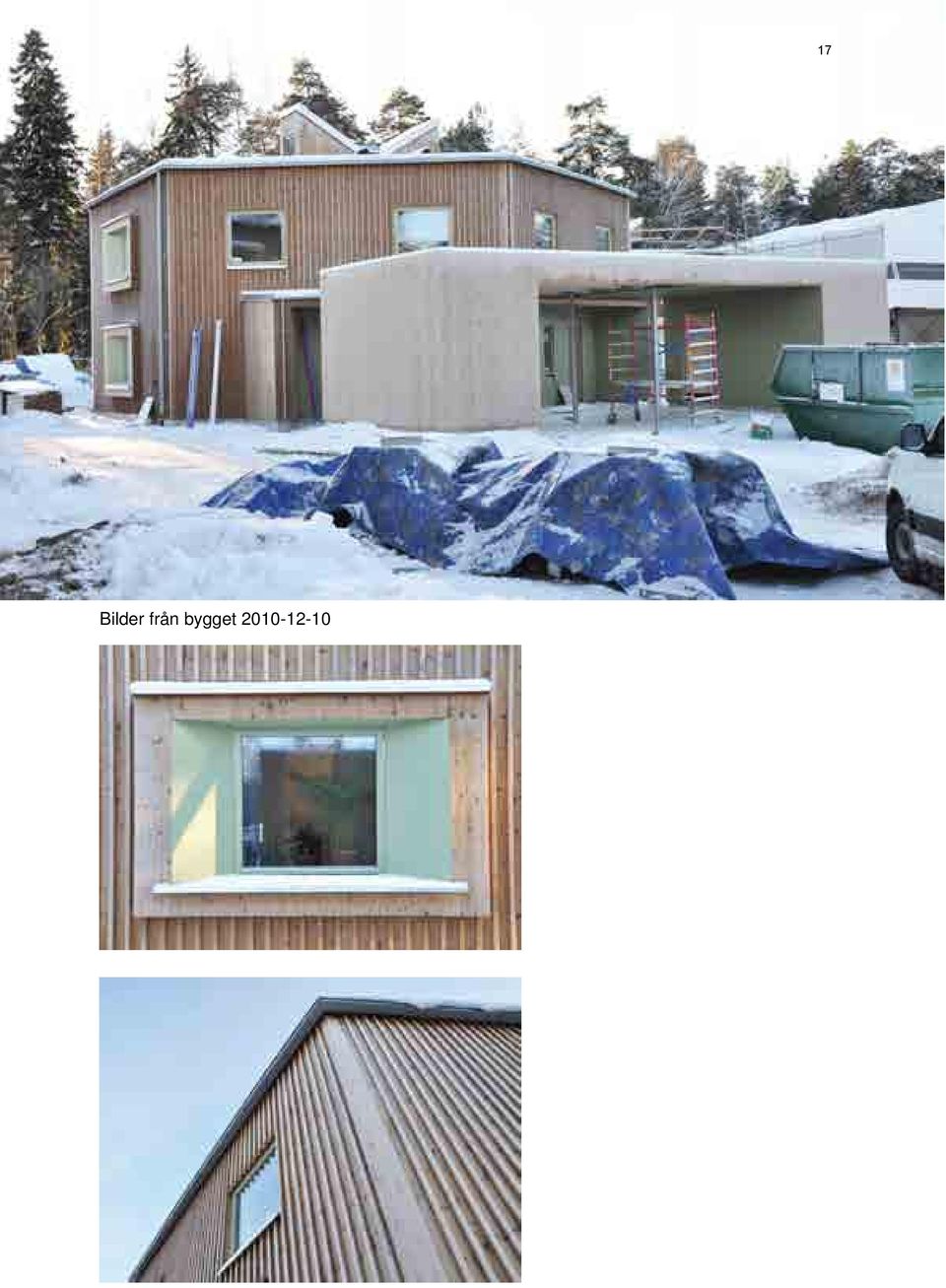

17 Bilder från bygget

18 Bilder från visningslägenheten
