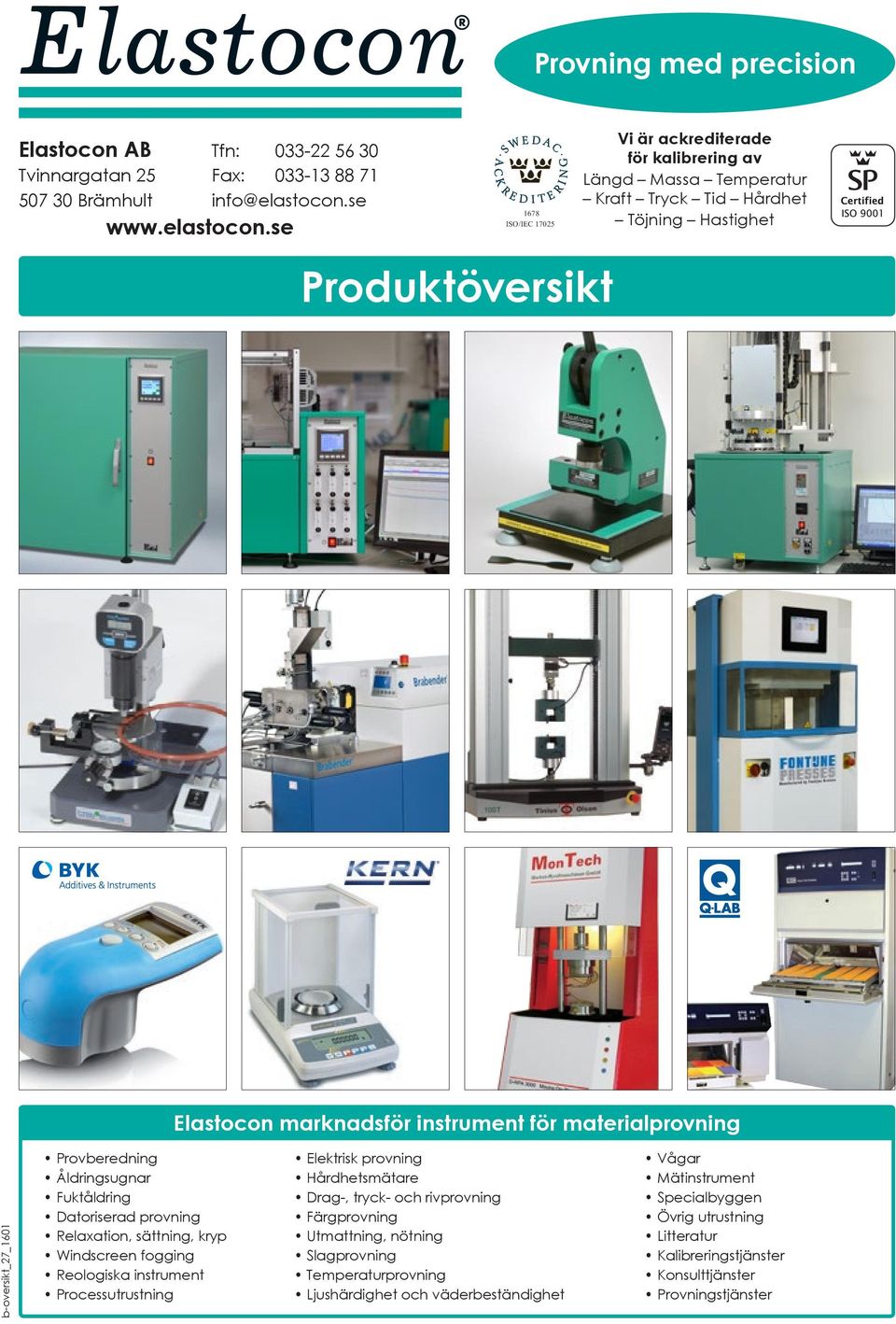

1 Provning med precision Elastocon AB Tvinnargatan Brämhult Tfn: Fax: ISO/IEC Produktöversikt Vi är ackrediterade för kalibrering av Längd Massa Temperatur Kraft Tryck Tid Hårdhet Töjning Hastighet Elastocon marknadsför instrument för materialprovning b-oversikt_27_1601 Provberedning Åldringsugnar Fuktåldring Datoriserad provning Relaxation, sättning, kryp Windscreen fogging Reologiska instrument Processutrustning Elektrisk provning Hårdhetsmätare Drag-, tryck- och rivprovning Färgprovning Utmattning, nötning Slagprovning Temperaturprovning Ljushärdighet och väderbeständighet Vågar Mätinstrument Specialbyggen Övrig utrustning Litteratur Kalibreringstjänster Konsulttjänster Provningstjänster

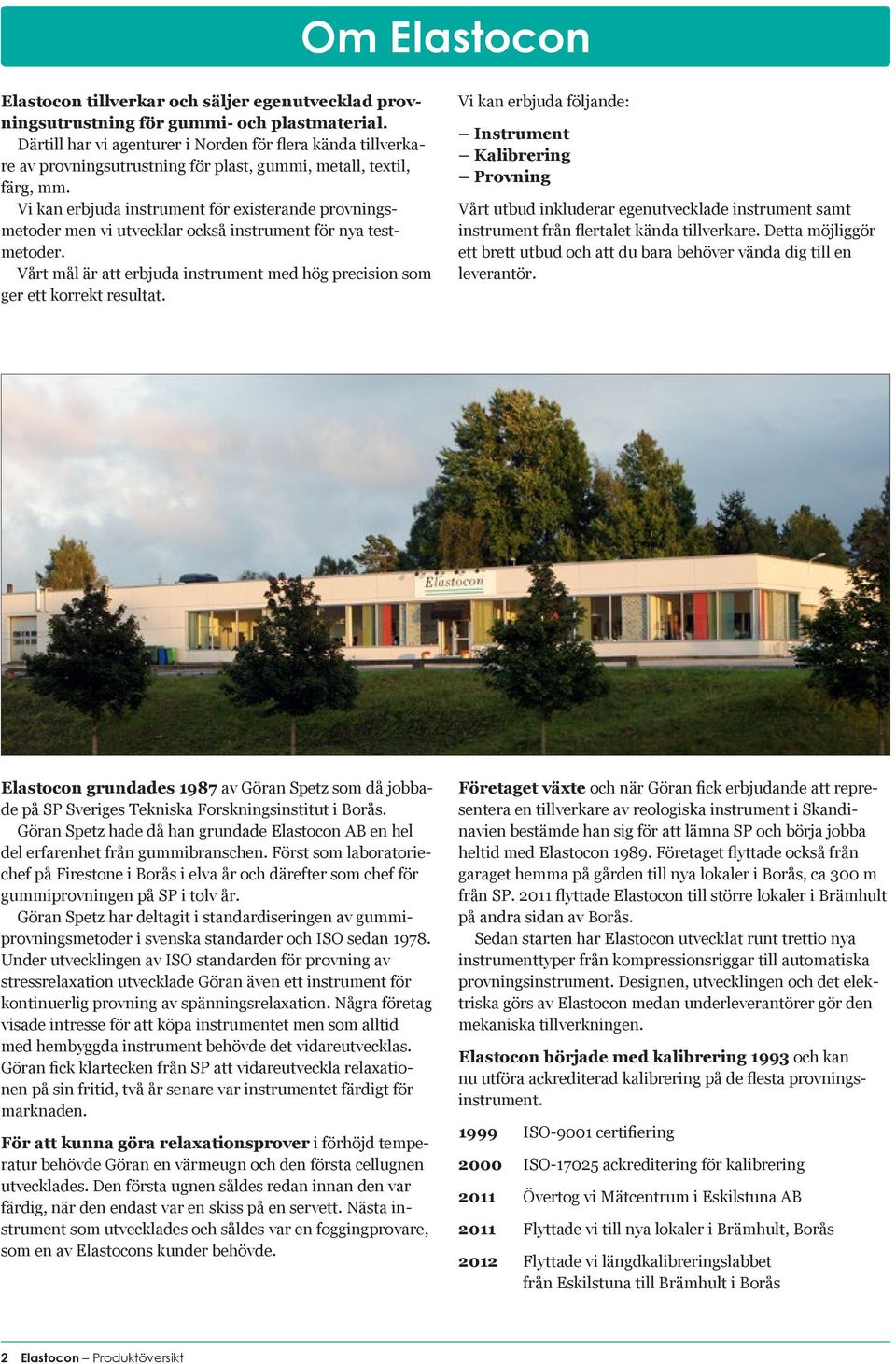

2 Om Elastocon Elastocon tillverkar och säljer egenutvecklad provningsutrustning för gummi- och plast material. Därtill har vi agenturer i Norden för flera kända tillverkare av provningsutrustning för plast, gummi, metall, textil, färg, mm. Vi kan erbjuda instrument för existerande provningsmetoder men vi utvecklar också instrument för nya testmetoder. Vårt mål är att erbjuda instrument med hög precision som ger ett korrekt resultat. Vi kan erbjuda följande: Instrument Kalibrering Provning Vårt utbud inkluderar egenutvecklade instrument samt instrument från flertalet kända tillverkare. Detta möjliggör ett brett utbud och att du bara behöver vända dig till en leverantör. Elastocon grundades 1987 av Göran Spetz som då jobbade på SP Sveriges Tekniska Forskningsinstitut i Borås. Göran Spetz hade då han grundade Elastocon AB en hel del erfarenhet från gummibranschen. Först som laboratoriechef på Firestone i Borås i elva år och där efter som chef för gummiprovningen på SP i tolv år. Göran Spetz har deltagit i standardiseringen av gummiprovningsmetoder i svenska standarder och ISO sedan Under utvecklingen av ISO standarden för provning av stressrelaxation utvecklade Göran även ett instrument för kontinuerlig provning av spänningsrelaxation. Några företag visade intresse för att köpa instrumentet men som alltid med hembyggda instrument behövde det vidareutvecklas. Göran fick klartecken från SP att vidareutveckla relaxationen på sin fritid, två år senare var instrumentet färdigt för marknaden. För att kunna göra relaxationsprover i förhöjd temperatur behövde Göran en värmeugn och den första cell ugnen utvecklades. Den första ugnen såldes redan innan den var färdig, när den endast var en skiss på en servett. Nästa instrument som utvecklades och såldes var en foggingprovare, som en av Elastocons kunder behövde. Företaget växte och när Göran fick erbjudande att representera en tillverkare av reologiska instrument i Skandinavien bestämde han sig för att lämna SP och börja jobba heltid med Elastocon Företaget flyttade också från garaget hemma på gården till nya lokaler i Borås, ca 300 m från SP flyttade Elastocon till större lokaler i Brämhult på andra sidan av Borås. Sedan starten har Elastocon utvecklat runt trettio nya instrumenttyper från kompressionsriggar till automatiska provningsinstrument. Designen, utvecklingen och det elektriska görs av Elastocon medan underleverantörer gör den mekaniska tillverkningen. Elastocon började med kalibrering 1993 och kan nu utföra ackrediterad kalibrering på de flesta provningsinstrument ISO-9001 certifiering 2000 ISO ackreditering för kalibrering 2011 Övertog vi Mätcentrum i Eskilstuna AB 2011 Flyttade vi till nya lokaler i Brämhult, Borås 2012 Flyttade vi längdkalibreringslabbet från Eskilstuna till Brämhult i Borås 2 Elastocon Produktöversikt

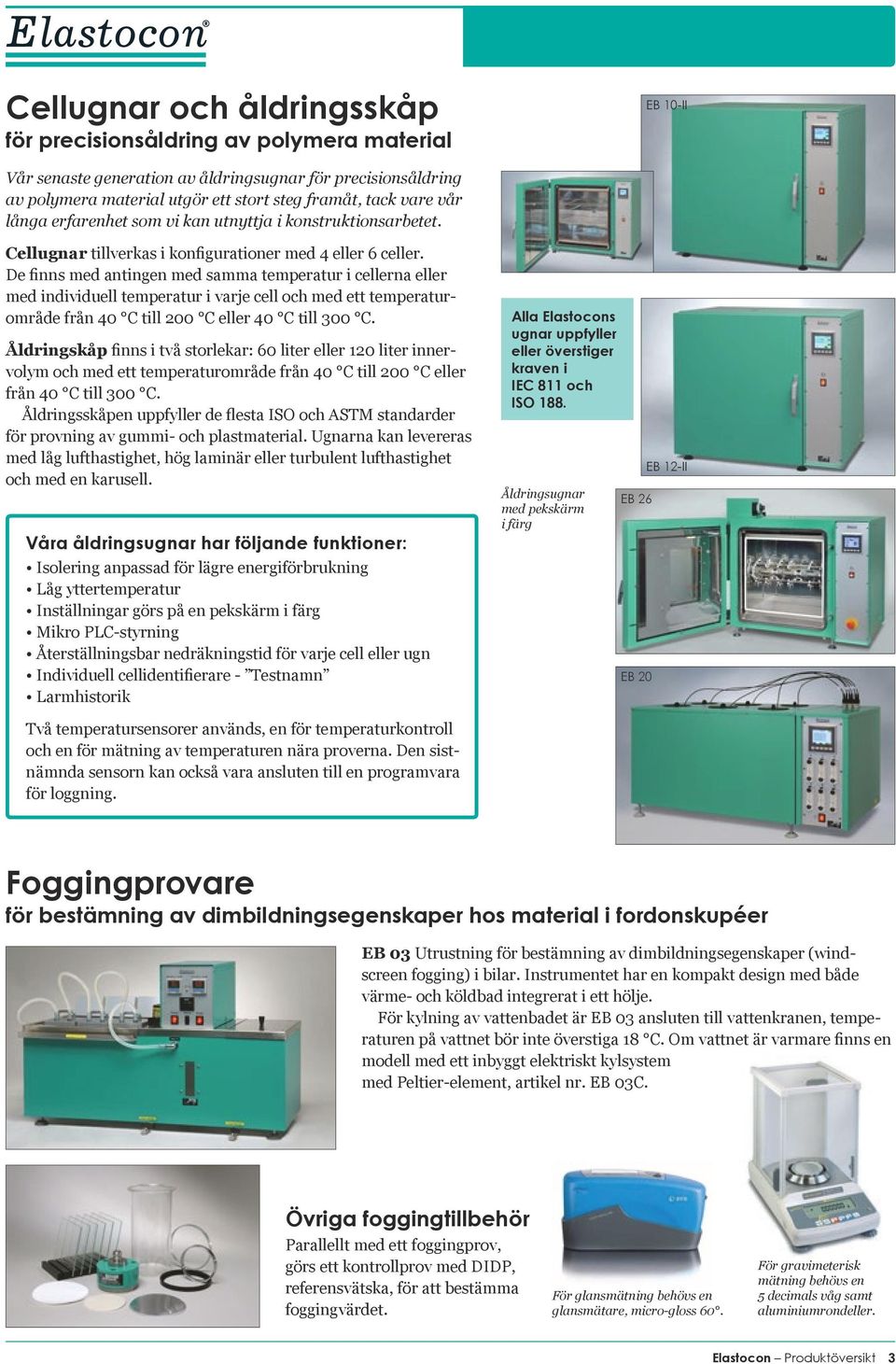

3 Cellugnar och åldringsskåp för precisionsåldring av polymera material EB 10-II Vår senaste generation av åldringsugnar för precisions åldring av polymera material utgör ett stort steg framåt, tack vare vår långa erfarenhet som vi kan utnyttja i konstruktionsarbetet. Cellugnar tillverkas i konfigurationer med 4 eller 6 celler. De finns med antingen med samma temperatur i cellerna eller med individuell temperatur i varje cell och med ett temperaturområde från 40 C till 200 C eller 40 C till 300 C. Åldringskåp finns i två storlekar: 60 liter eller 120 liter innervolym och med ett temperaturområde från 40 C till 200 C eller från 40 C till 300 C. Åldringsskåpen uppfyller de flesta ISO och ASTM standarder för provning av gummi- och plastmaterial. Ugnarna kan levereras med låg lufthastighet, hög laminär eller turbulent lufthastighet och med en karusell. Våra åldringsugnar har följande funktioner: Isolering anpassad för lägre energiförbrukning Låg yttertemperatur Inställningar görs på en pekskärm i färg Mikro PLC-styrning Återställningsbar nedräkningstid för varje cell eller ugn Individuell cellidentifierare - Testnamn Larmhistorik Alla Elastocons ugnar uppfyller eller överstiger kraven i IEC 811 och ISO 188. Åldringsugnar med pekskärm i färg EB 26 EB 20 EB 12-II Två temperatursensorer används, en för temperaturkontroll och en för mätning av temperaturen nära proverna. Den sistnämnda sensorn kan också vara ansluten till en programvara för loggning. Foggingprovare för bestämning av dimbildningsegenskaper hos material i fordonskupéer EB 03 Utrustning för bestämning av dimbildningsegenskaper (windscreen fogging) i bilar. Instrumentet har en kompakt design med både värme- och köldbad integrerat i ett hölje. För kylning av vattenbadet är EB 03 ansluten till vattenkranen, temperaturen på vattnet bör inte överstiga 18 C. Om vattnet är varmare finns en modell med ett inbyggt elektriskt kylsystem med Peltier-element, artikel nr. EB 03C. Övriga foggingtillbehör Parallellt med ett foggingprov, görs ett kontrollprov med DIDP, referensvätska, för att bestämma foggingvärdet. För glansmätning behövs en glansmätare, micro-gloss 60. För gravimeterisk mätning behövs en 5 decimals våg samt aluminiumrondeller. Elastocon Produktöversikt 3

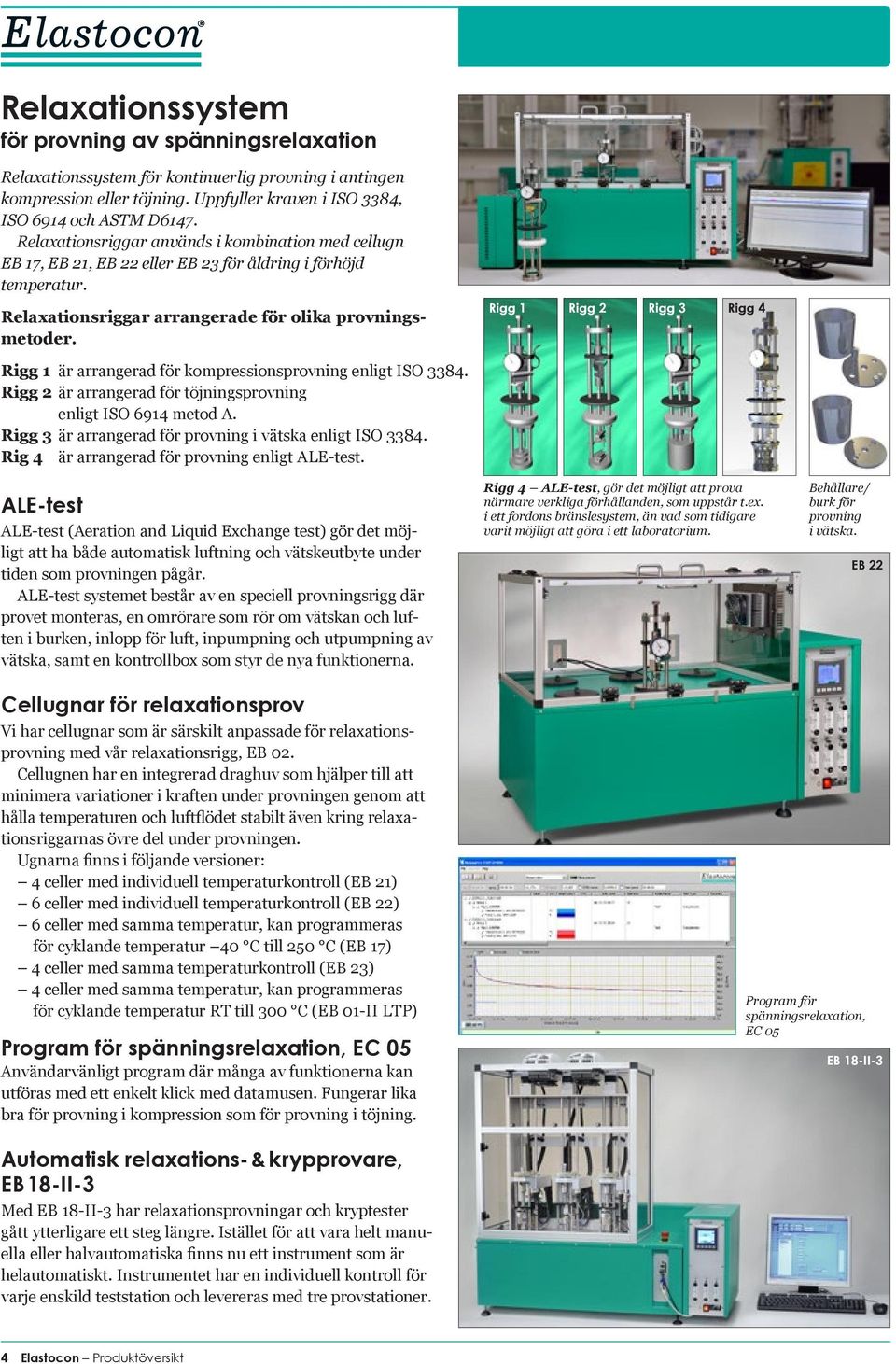

4 Relaxationssystem för provning av spänningsrelaxation Relaxationssystem för kontinuerlig provning i antingen kompression eller töjning. Uppfyller kraven i ISO 3384, ISO 6914 och ASTM D6147. Relaxationsriggar används i kombination med cellugn EB 17, EB 21, EB 22 eller EB 23 för åldring i förhöjd temperatur. Relaxationsriggar arrangerade för olika provningsmetoder. Rigg 1 är arrangerad för kompressionsprovning enligt ISO Rigg 2 är arrangerad för töjningsprovning enligt ISO 6914 metod A. Rigg 3 är arrangerad för provning i vätska enligt ISO Rig 4 är arrangerad för provning enligt ALE-test. Rigg 1 Rigg 2 Rigg 3 Rigg 4 ALE-test ALE-test (Aeration and Liquid Exchange test) gör det möjligt att ha både automatisk luftning och vätske utbyte under tiden som provningen pågår. ALE-test systemet består av en speciell provningsrigg där provet monteras, en omrörare som rör om vätskan och luften i burken, inlopp för luft, inpumpning och utpumpning av vätska, samt en kontrollbox som styr de nya funktionerna. Rigg 4 ALE-test, gör det möjligt att prova närmare verkliga förhållanden, som uppstår t.ex. i ett fordons bränslesystem, än vad som tidigare varit möjligt att göra i ett laboratorium. Behållare/ burk för provning i vätska. EB 22 Cellugnar för relaxationsprov Vi har cellugnar som är särskilt anpassade för relaxationsprovning med vår relaxationsrigg, EB 02. Cellugnen har en integrerad draghuv som hjälper till att minimera variationer i kraften under provningen genom att hålla temperaturen och luftflödet stabilt även kring relaxationsriggarnas övre del under provningen. Ugnarna finns i följande versioner: 4 celler med individuell temperaturkontroll (EB 21) 6 celler med individuell temperaturkontroll (EB 22) 6 celler med samma temperatur, kan programmeras för cyklande temperatur 40 C till 250 C (EB 17) 4 celler med samma temperaturkontroll (EB 23) 4 celler med samma temperatur, kan programmeras för cyklande temperatur RT till 300 C (EB 01-II LTP) Program för spänningsrelaxation, EC 05 Användarvänligt program där många av funktionerna kan ut föras med ett enkelt klick med datamusen. Fungerar lika bra för provning i kompression som för provning i töjning. Program för spänningsrelaxation, EC 05 EB 18-II-3 Automatisk relaxations- & krypprovare, EB 18-II-3 Med EB 18-II-3 har relaxationsprovningar och kryptester gått ytterligare ett steg längre. Istället för att vara helt manuella eller halvautomatiska finns nu ett instrument som är helautomatiskt. Instrumentet har en individuell kontroll för varje enskild teststation och levereras med tre provstationer. 4 Elastocon Produktöversikt

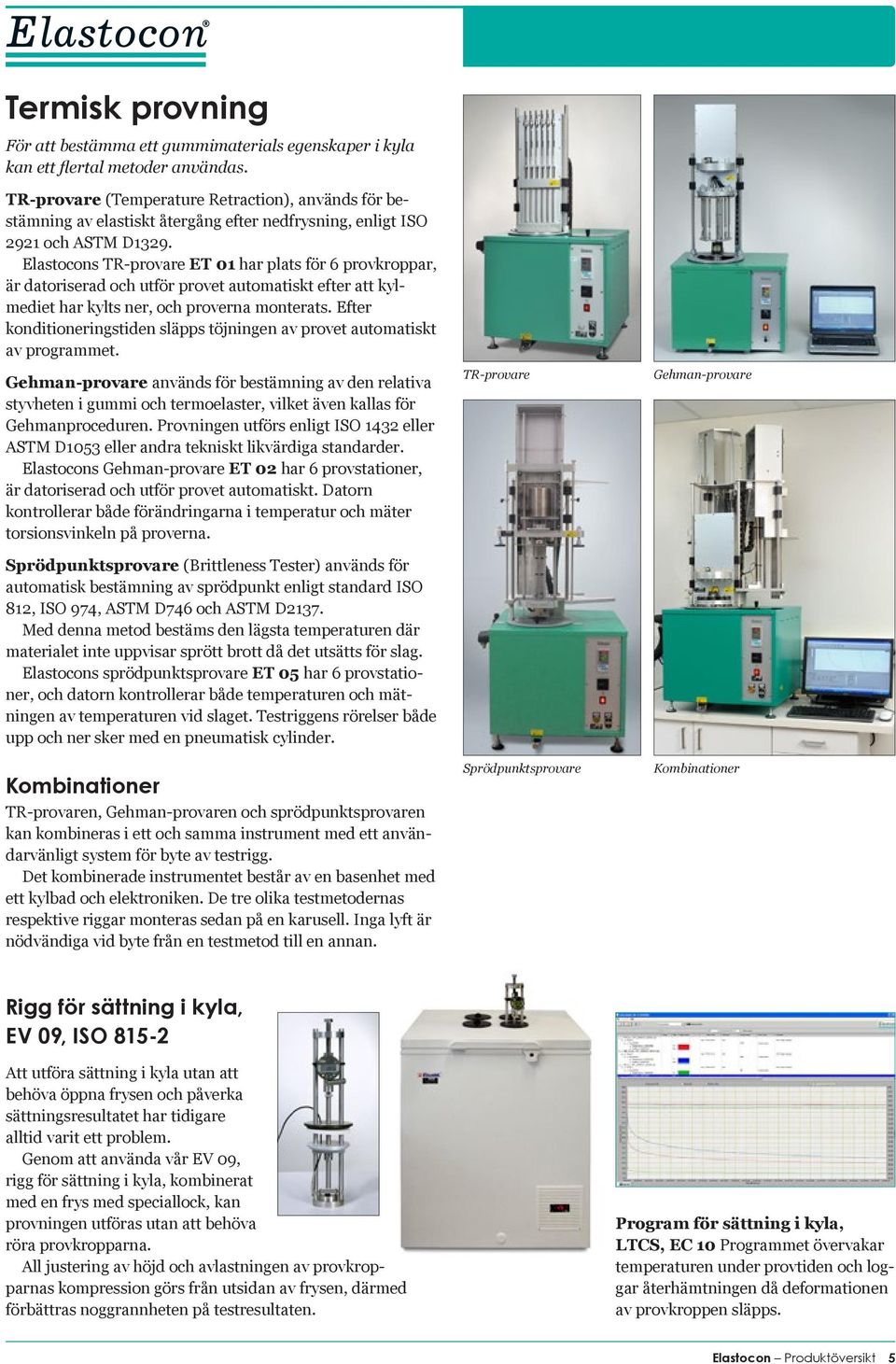

5 Termisk provning För att bestämma ett gummimaterials egen skaper i kyla kan ett flertal metoder användas. TR-provare (Temperature Retraction), används för bestämning av elastiskt återgång efter nedfrysning, enligt ISO 2921 och ASTM D1329. Elastocons TR-provare ET 01 har plats för 6 provkroppar, är datoriserad och utför provet automatiskt efter att kylmediet har kylts ner, och proverna monterats. Efter konditionerings tiden släpps töjningen av provet auto matiskt av programmet. Gehman-provare används för bestämning av den relativa styvheten i gummi och termo elaster, vilket även kallas för Gehmanproceduren. Provningen utförs enligt ISO 1432 eller ASTM D1053 eller andra tekniskt likvärdiga standarder. Elastocons Gehman-provare ET 02 har 6 provstationer, är datoriserad och utför provet automatiskt. Datorn kontrollerar både förändringarna i temperatur och mäter torsionsvinkeln på proverna. Sprödpunktsprovare (Brittleness Tester) används för automatisk bestämning av sprödpunkt enligt standard ISO 812, ISO 974, ASTM D746 och ASTM D2137. Med denna metod bestäms den lägsta temperaturen där materialet inte uppvisar sprött brott då det utsätts för slag. Elastocons sprödpunktsprovare ET 05 har 6 provstationer, och datorn kontrollerar både temperaturen och mätningen av temperaturen vid slaget. Testriggens rörelser både upp och ner sker med en pneumatisk cylinder. Kombinationer TR-provaren, Gehman-provaren och sprödpunktsprovaren kan kombineras i ett och samma instrument med ett användarvänligt system för byte av testrigg. Det kombinerade instrumentet består av en bas enhet med ett kylbad och elektroniken. De tre olika testmetodernas respektive riggar monteras sedan på en karusell. Inga lyft är nödvändiga vid byte från en testmetod till en annan. TR-provare Sprödpunktsprovare Gehman-provare Kombinationer Rigg för sättning i kyla, EV 09, ISO Att utföra sättning i kyla utan att behöva öppna frysen och påverka sättningsresultatet har tidigare alltid varit ett problem. Genom att använda vår EV 09, rigg för sättning i kyla, kombinerat med en frys med speciallock, kan provningen utföras utan att behöva röra provkropparna. All justering av höjd och avlastningen av provkropparnas kompression görs från utsidan av frysen, därmed förbättras noggrannheten på testresultaten. Program för sättning i kyla, LTCS, EC 10 Programmet övervakar temperaturen under provtiden och loggar återhämtningen då deformationen av provkroppen släpps. Elastocon Produktöversikt 5

6 Provberedning Pneumatisk stanspress, EP 02, och manuell stanspress, EP 08, för tillverkning av provkroppar genom stansning. Stanspressarna har ett system för snabbt byte av stansknivar, står stadigt på gummifötter och behöver inte sättas fast i bordet. Användning av styrpinne med stansknivar Vid stansning av prover som buktar sig och inte ligger platt kan styrpinnen (EP 04.04) användas. Styrpinnen gör det möjligt att ha stanskniven stående på provet, exempelvis vid stansning av slang och kabel, utan att kniven välter. Stansknivar EP 04, tillverkas i både standardutförande och enligt kund önskemål. Snabbkoppling finns för montering i stanspressarna EP 02 och EP 08. Alla stansknivar tillverkas med någon form av utstötare, vilket hjälper till under arbetet och skyddar kniveggen såväl som operatören. Även snabbkopplingar för andra stanspressar kan tillverkas. Diverse Tjockleksmätare EV 01, för sättnings provning enligt ISO 815 och tjockleksmätning enligt ISO för gummi. Kan även fås med annat mättryck och annan mätfot, EV 06. Sättningsrigg EV 03, enligt standard ISO Riggen består av två cirkulära polerade plattor av rostfritt stål med en central skruv och distanser. EV 03 passar i Elastocons cellugnar men kan även placeras i värmeskåp. Töjningsrigg EV 04, enligt standard ISO Riggen är gjord av rostfritt stål och kan ställas in från 25 till 100 % töjning. Riggen kan, om så önskas, enkelt monteras på provhållaren i Elastocons cellugnar. Laboratoriefrysar Elastocons frysboxar har en effektiv isolering vilket resulterar i en stabil temperatur. Isoleringen bidrar även till en större innervolym, vilket tillsammans med en minimal yttervolym, sparar plats och ger en låg energiförbrukning. Det miljövänliga köldmediet som används bidrar till mindre påverkan på miljön. ET 03 Low Temperature -labora torie frys med temperatur område -10 C till -45 C. ET 07 Very low Temperature -laboratoriefrys med temperaturområde -30 C to -60 C. ET 04 Ultra low Temperature -laboratoriefrys -60 C till -85 C lämplig för kylning av vätska för Gehman-, TR- och sprödpunktsprovning. Stanspress EP 02 Styrpinne Stansknivar Sättningsrigg, EV 03 Töjningsrigg, EV 04 Stanspress EP 08 Roterande knivar dia 10, 13 eller 16 mm för tillverkning av provkroppar ur provplattor eller färdiga produkter. Tjockleksmätare, EV 01 6 Elastocon Produktöversikt

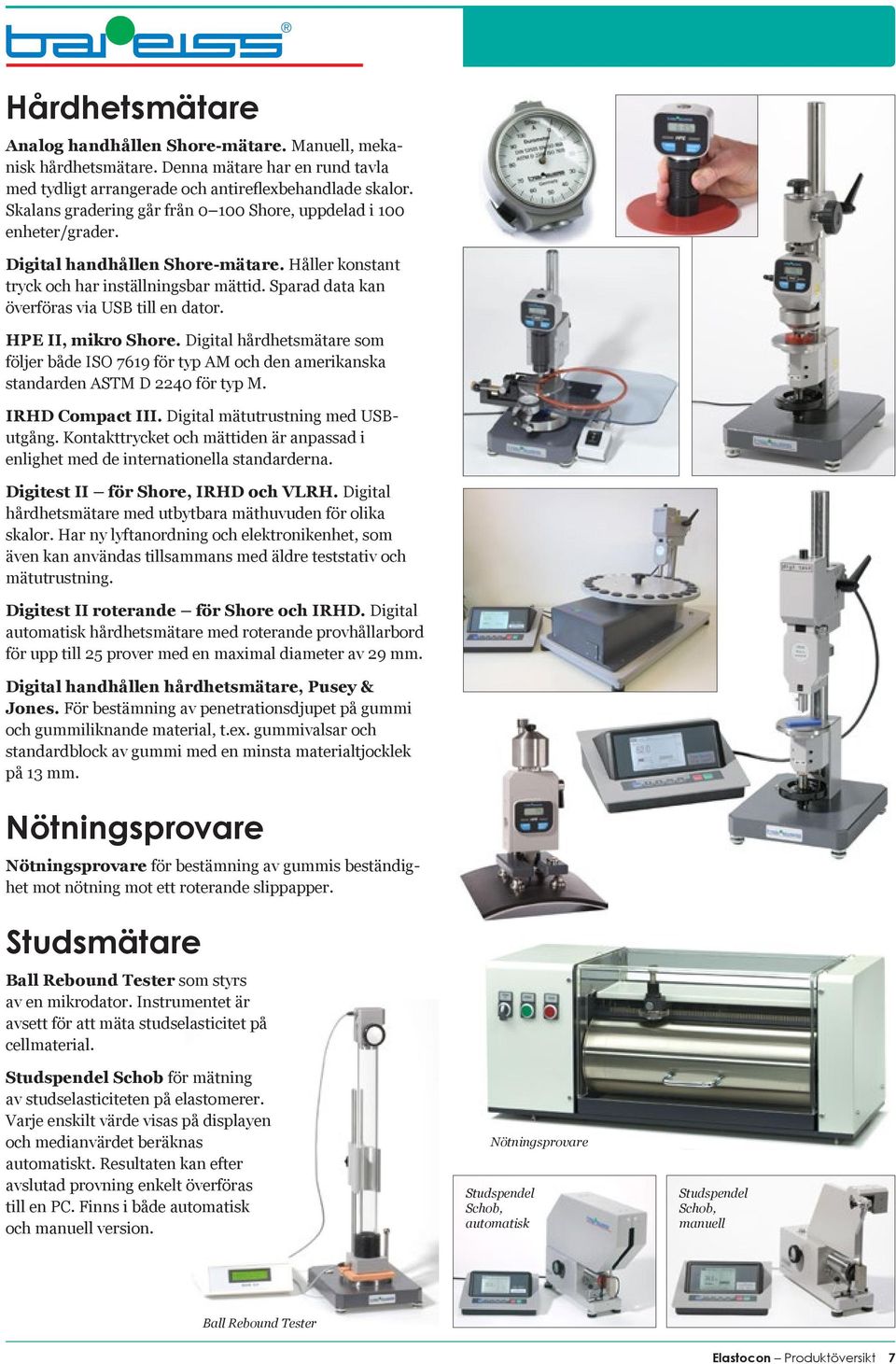

7 Hårdhetsmätare Analog handhållen Shore- mätare. Manuell, mekanisk hårdhetsmätare. Denna mätare har en rund tavla med tydligt arrangerade och antireflexbehandlade skalor. Skalans gradering går från Shore, uppdelad i 100 enheter/grader. Digital handhållen Shore-mätare. Håller konstant tryck och har inställningsbar mättid. Sparad data kan överföras via USB till en dator. HPE II, mikro Shore. Digital hårdhetsmätare som följer både ISO 7619 för typ AM och den amerikanska standarden ASTM D 2240 för typ M. IRHD Compact III. Digital mätutrustning med USButgång. Kontakttrycket och mättiden är anpassad i enlighet med de internationella standarderna. Digitest II för Shore, IRHD och VLRH. Digital hårdhetsmätare med utbytbara mäthuvuden för olika skalor. Har ny lyftanordning och elektronikenhet, som även kan användas tillsammans med äldre teststativ och mätutrustning. Digi test II roterande för Shore och IRHD. Digital automatisk hårdhets mätare med roterande provhållarbord för upp till 25 prover med en maximal diameter av 29 mm. Digital handhållen hårdhetsmätare, Pusey & Jones. För bestämning av penetrationsdjupet på gummi och gummil iknande material, t.ex. gummivalsar och standard block av gummi med en minsta materialtjocklek på 13 mm. Nötningsprovare Nötningsprovare för bestämning av gummis beständighet mot nötning mot ett roterande slippapper. Studsmätare Ball Rebound Tester som styrs av en mikrodator. Instrumentet är avsett för att mäta studselasticitet på cell material. Studspendel Schob för mätning av studselasticiteten på elastomerer. Varje enskilt värde visas på displayen och medianvärdet beräknas automatiskt. Resultaten kan efter avslutad provning enkelt överföras till en PC. Finns i både automatisk och manuell version. Nötningsprovare Studspendel Schob, automatisk Studspendel Schob, manuell Ball Rebound Tester Elastocon Produktöversikt 7

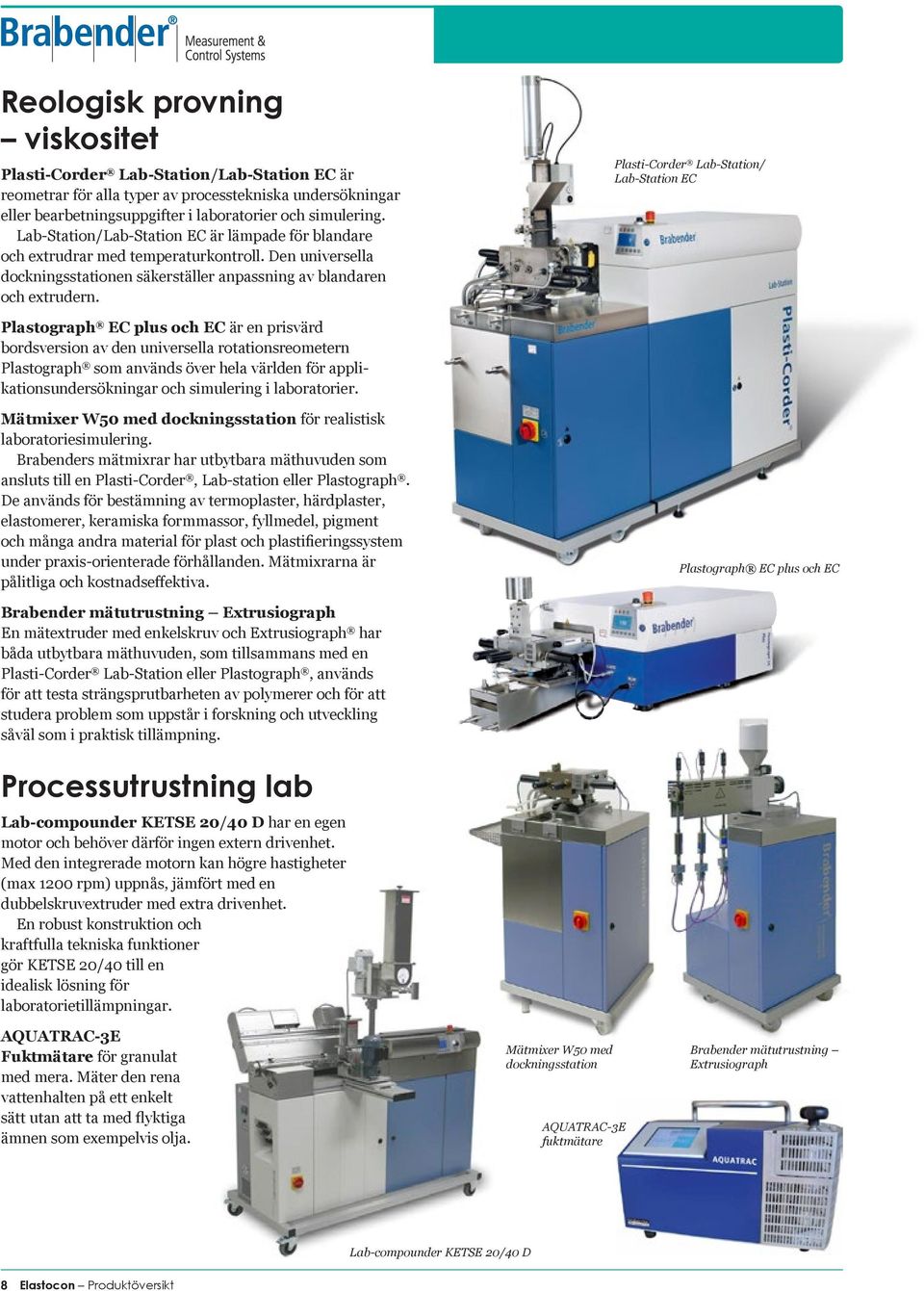

8 Reologisk provning viskositet Plasti-Corder Lab-Station/Lab-Station EC är reometrar för alla typer av processtekniska undersökningar eller bearbetnings uppgifter i laboratorier och simulering. Lab-Station/Lab-Station EC är lämpade för blandare och extrudrar med temperaturkontroll. Den universella dockningsstationen säkerställer anpassning av blandaren och extrudern. Plasti-Corder Lab-Station/ Lab-Station EC Plastograph EC plus och EC är en prisvärd bords v ersion av den universella rotationsreometern Plastograph som används över hela världen för applikationsundersökningar och simulering i laboratorier. Mätmixer W50 med dockningsstation för realistisk laboratoriesimulering. Brabenders mätmixrar har utbytbara mäthuvuden som ansluts till en Plasti-Corder, Lab-station eller Plastograph. De används för bestämning av termoplaster, härdplaster, elastomerer, keramiska formmassor, fyllmedel, pigment och många andra material för plast och plastifieringssystem under praxis-orienterade förhållanden. Mätmixrarna är pålitliga och kostnadseffektiva. Plastograph EC plus och EC Brabender mätutrustning Extrusiograph En mätextruder med enkelskruv och Extrusiograph har båda utbytbara mäthuvuden, som tillsammans med en Plasti-Corder Lab-Station eller Plastograph, används för att testa strängsprutbarheten av polymerer och för att studera problem som uppstår i forskning och utveckling såväl som i praktisk tillämpning. Processutrustning lab Lab-compounder KETSE 20/40 D har en egen motor och behöver därför ingen extern drivenhet. Med den integrerade motorn kan högre hastigheter (max 1200 rpm) uppnås, jämfört med en dubbelskruvextruder med extra drivenhet. En robust konstruktion och kraftfulla tekniska funktioner gör KETSE 20/40 till en idealisk lösning för laboratorietillämpningar. AQUATRAC-3E Fuktmätare för granulat med mera. Mäter den rena vattenhalten på ett enkelt sätt utan att ta med flyktiga ämnen som exempelvis olja. Mätmixer W50 med dockningsstation AQUATRAC-3E fuktmätare Brabender mätutrustning Extrusiograph Lab-compounder KETSE 20/40 D 8 Elastocon Produktöversikt

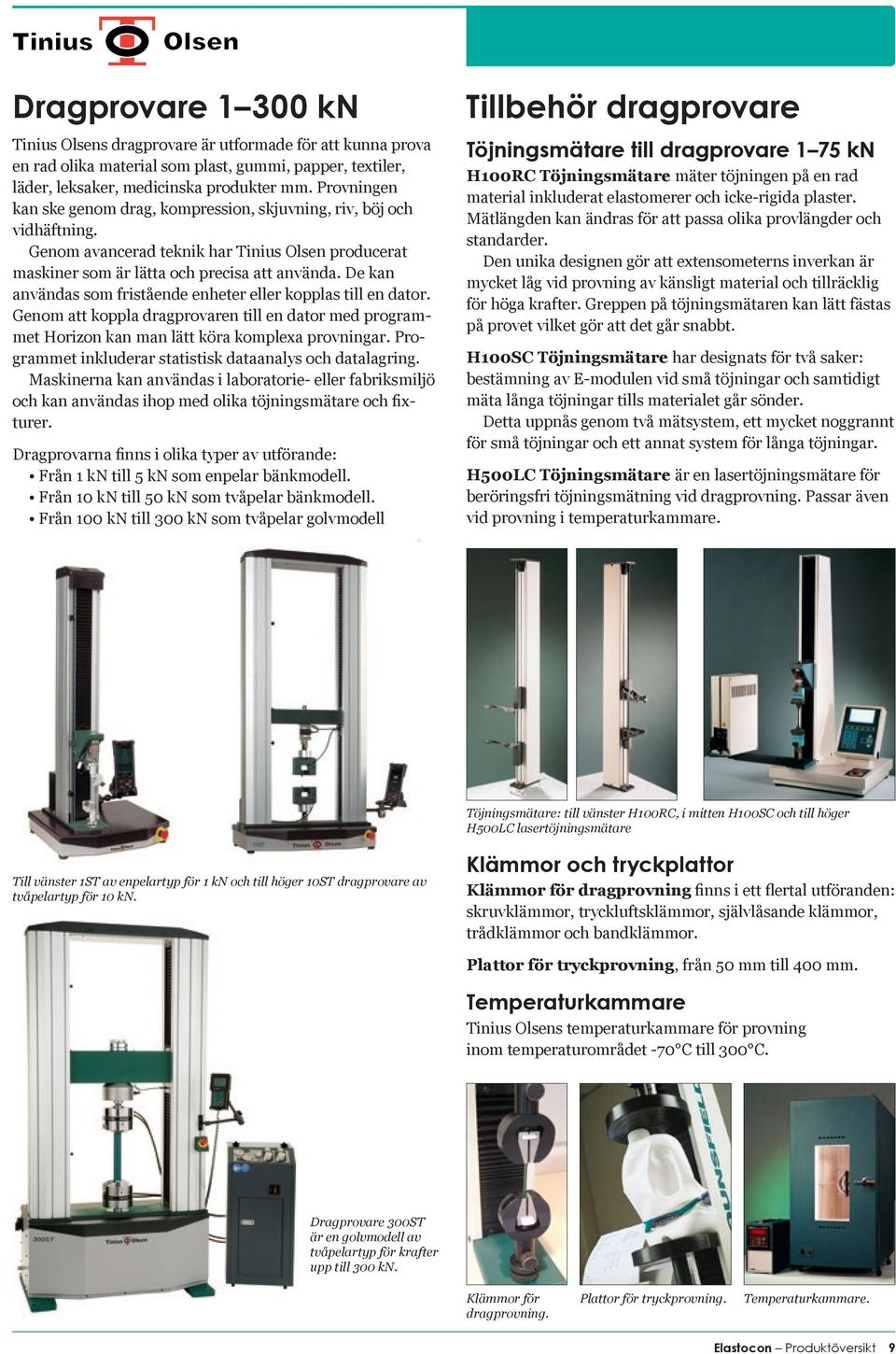

9 Dragprovare kn Tinius Olsens dragprovare är utformade för att kunna prova en rad olika material som plast, gummi, papper, textiler, läder, leksaker, medicinska produkter mm. Provningen kan ske genom drag, kompression, skjuvning, riv, böj och vidhäftning. Genom avancerad teknik har Tinius Olsen producerat maskiner som är lätta och precisa att använda. De kan användas som fristående enheter eller kopplas till en dator. Genom att koppla dragprovaren till en dator med programmet Horizon kan man lätt köra komplexa provningar. Programmet inkluderar statistisk dataanalys och datalagring. Maskinerna kan användas i laboratorie- eller fabriksmiljö och kan användas ihop med olika töjningsmätare och fixturer. Dragprovarna finns i olika typer av utförande: Från 1 kn till 5 kn som enpelar bänkmodell. Från 10 kn till 50 kn som tvåpelar bänkmodell. Från 100 kn till 300 kn som tvåpelar golvmodell Tillbehör dragprovare Töjningsmätare till dragprovare 1 75 kn H100RC Töjningsmätare mäter töjningen på en rad material inkluderat elastomerer och icke-rigida plaster. Mätlängden kan ändras för att passa olika provlängder och standarder. Den unika designen gör att extensometerns inverkan är mycket låg vid provning av känsligt material och tillräcklig för höga krafter. Greppen på töjningsmätaren kan lätt fästas på provet vilket gör att det går snabbt. H100SC Töjningsmätare har designats för två saker: bestämning av E-modulen vid små töjningar och samtidigt mäta långa töjningar tills materialet går sönder. Detta uppnås genom två mätsystem, ett mycket noggrannt för små töjningar och ett annat system för långa töjningar. H500LC Töjningsmätare är en lasertöjningsmätare för beröringsfri töjningsmätning vid dragprovning. Passar även vid provning i temperaturkammare. Töjningsmätare: till vänster H100RC, i mitten H100SC och till höger H500LC lasertöjningsmätare Till vänster 1ST av enpelartyp för 1 kn och till höger 10ST dragprovare av tvåpelartyp för 10 kn. Klämmor och tryckplattor Klämmor för dragprovning finns i ett flertal utföranden: skruvklämmor, tryckluftsklämmor, självlåsande klämmor, trådklämmor och bandklämmor. Plattor för tryckprovning, från 50 mm till 400 mm. Temperaturkammare Tinius Olsens temperaturkammare för provning inom temperaturområdet -70 C till 300 C. Dragprovare 300ST är en golvmodell av tvåpelartyp för krafter upp till 300 kn. Klämmor för dragprovning. Plattor för tryckprovning. Temperaturkammare. Elastocon Produktöversikt 9

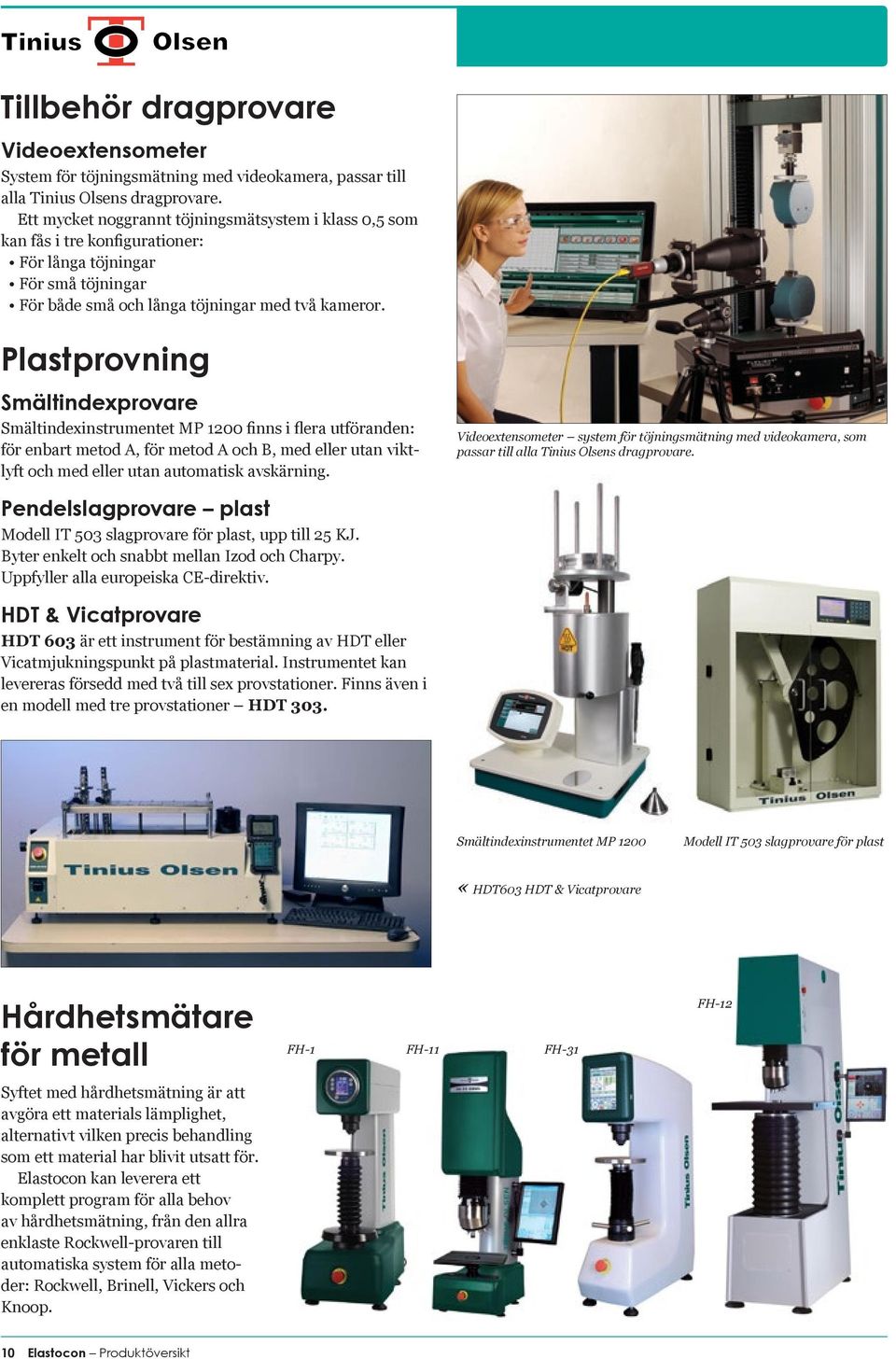

10 Tillbehör dragprovare Videoextensometer System för töjningsmätning med videokamera, passar till alla Tinius Olsens dragprovare. Ett mycket noggrannt töjningsmätsystem i klass 0,5 som kan fås i tre konfigurationer: För långa töjningar För små töjningar För både små och långa töjningar med två kameror. Plastprovning Smältindexprovare Smältindexinstrumentet MP 1200 finns i flera utföranden: för enbart metod A, för metod A och B, med eller utan viktlyft och med eller utan automatisk avskärning. Videoextensometer system för töjningsmätning med videokamera, som passar till alla Tinius Olsens dragprovare. Pendelslagprovare plast Modell IT 503 slagprovare för plast, upp till 25 KJ. Byter enkelt och snabbt mellan Izod och Charpy. Uppfyller alla europeiska CE-direktiv. HDT & Vicatprovare HDT 603 är ett instrument för bestämning av HDT eller Vicatmjukningspunkt på plastmaterial. Instrumentet kan levereras försedd med två till sex provstationer. Finns även i en modell med tre provstationer HDT 303. Smältindexinstrumentet MP 1200 Modell IT 503 slagprovare för plast «HDT603 HDT & Vicatprovare Hårdhets mätare för metall FH-1 FH-11 FH-31 FH-12 Syftet med hårdhetsmätning är att avgöra ett materials lämplighet, alternativt vilken precis behandling som ett material har blivit utsatt för. Elastocon kan leverera ett komplett program för alla behov av hårdhetsmätning, från den allra enklaste Rockwell-provaren till automatiska system för alla metoder: Rockwell, Brinell, Vickers och Knoop. 10 Elastocon Produktöversikt

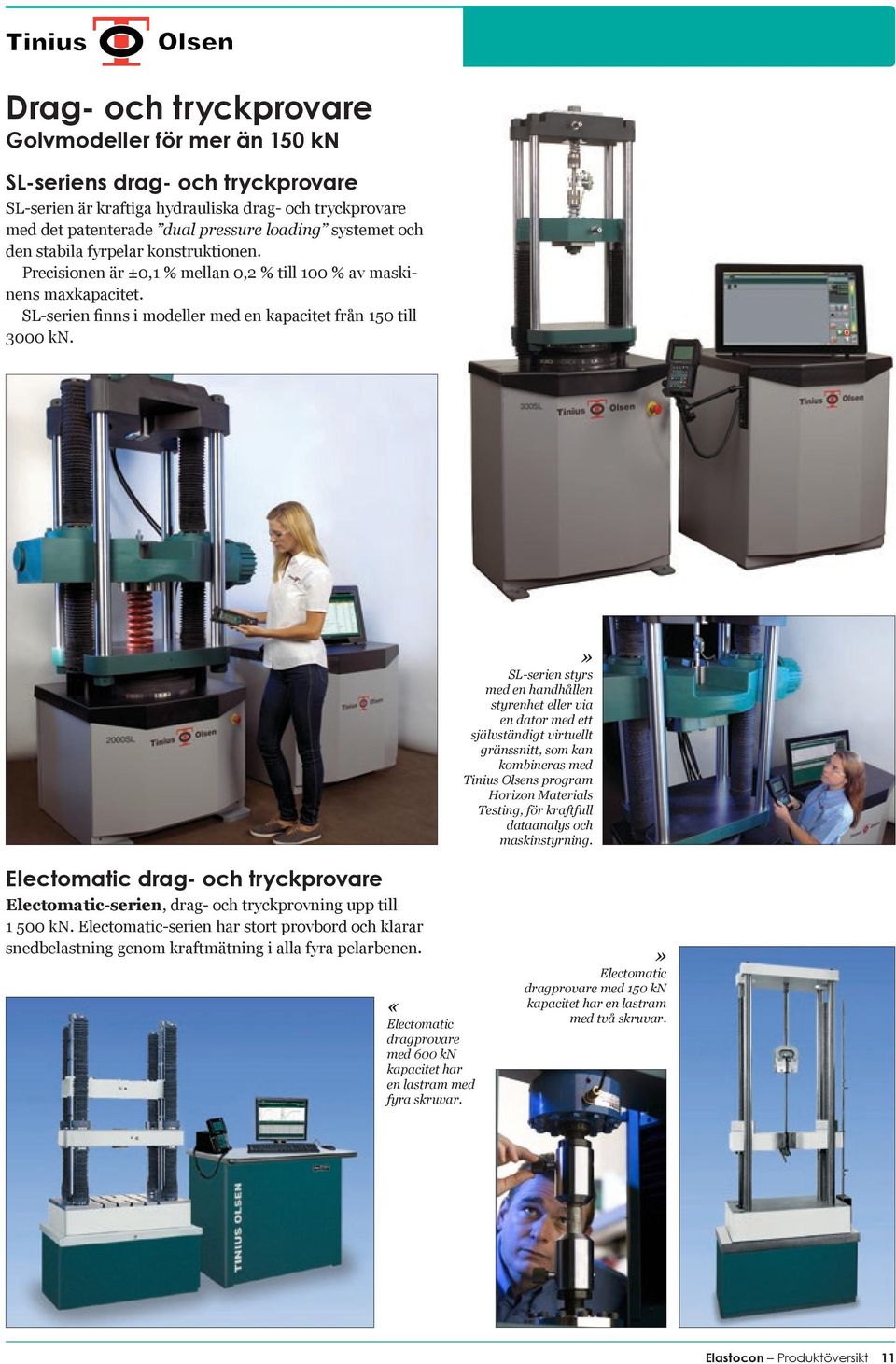

11 Drag- och tryckprovare Golvmodeller för mer än 150 kn SL-seriens drag- och tryckprovare SL-serien är kraftiga hydrauliska drag- och tryck provare med det patenterade dual pressure loading systemet och den stabila fyrpelar konstruktionen. Precisionen är ±0,1 % mellan 0,2 % till 100 % av maskinens maxkapacitet. SL-serien finns i modeller med en kapacitet från 150 till 3000 kn.» SL-serien styrs med en handhållen styrenhet eller via en dator med ett självständigt virtuellt gränssnitt, som kan kombineras med Tinius Olsens program Horizon Materials Testing, för kraftfull dataanalys och maskinstyrning. Electomatic drag- och tryckprovare Electomatic-serien, drag- och tryckprovning upp till kn. Electomatic-serien har stort provbord och klarar snedbelastning genom kraftmätning i alla fyra pelarbenen. «Electomatic dragprovare med 600 kn kapacitet har en lastram med fyra skruvar.» Electomatic dragprovare med 150 kn kapacitet har en lastram med två skruvar. Elastocon Produktöversikt 11

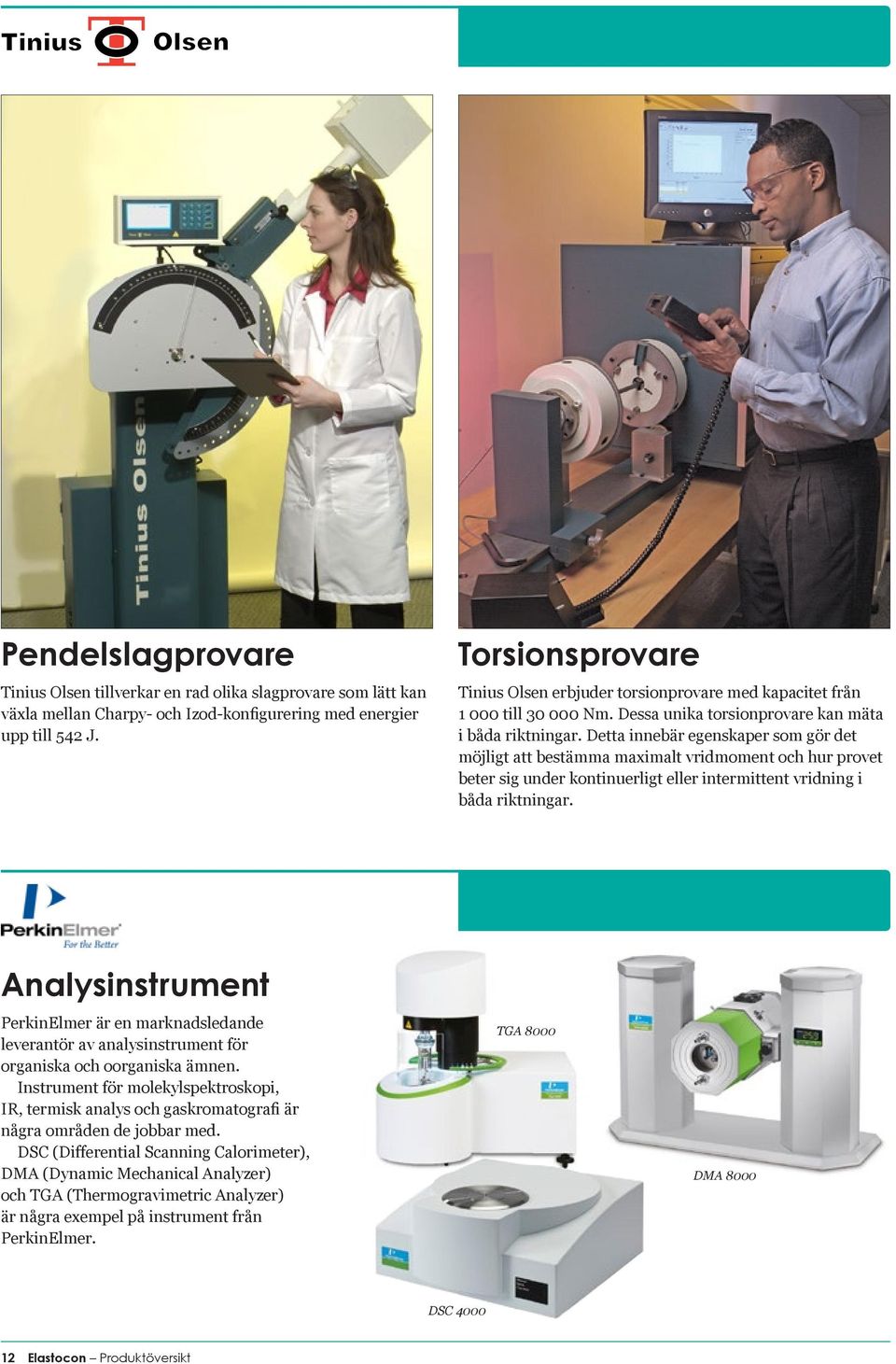

12 Pendelslagprovare Tinius Olsen tillverkar en rad olika slagprovare som lätt kan växla mellan Charpy- och Izod-konfigurering med energier upp till 542 J. Torsionsprovare Tinius Olsen erbjuder torsionprovare med kapacitet från till Nm. Dessa unika torsionprovare kan mäta i båda riktningar. Detta innebär egenskaper som gör det möjligt att bestämma maximalt vridmoment och hur provet beter sig under kontinuerligt eller intermittent vridning i båda riktningar. Analysinstrument PerkinElmer är en marknadsledande leverantör av analysinstrument för organiska och oorganiska ämnen. Instrument för molekylspektroskopi, IR, termisk analys och gaskromatografi är några områden de jobbar med. DSC (Differential Scanning Calori meter), DMA (Dynamic Mechanical Analyzer) och TGA (Thermogravimetric Analyzer) är några exempel på instrument från PerkinElmer. TGA 8000 DMA 8000 DSC Elastocon Produktöversikt

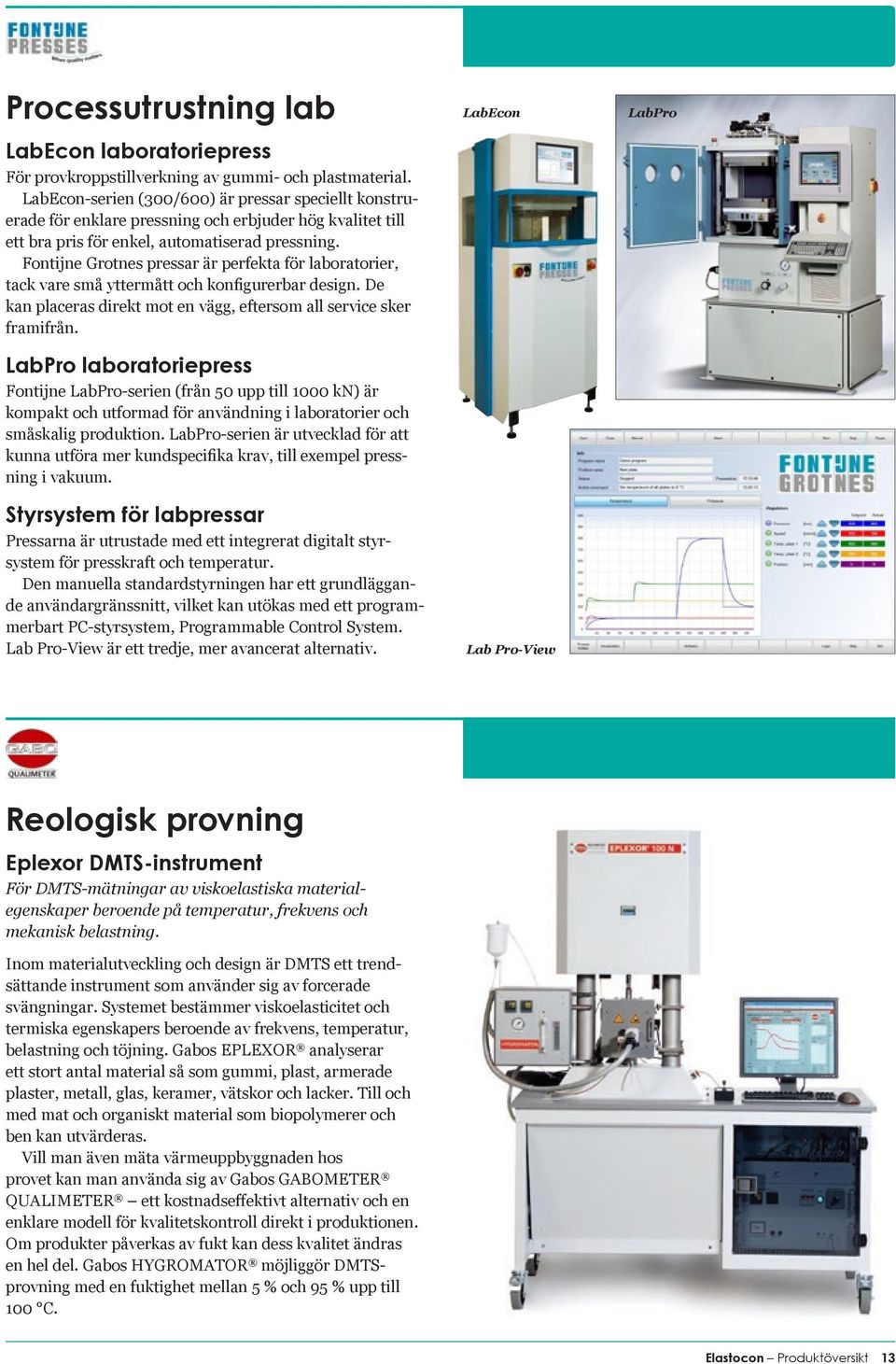

13 Processutrustning lab LabEcon laboratoriepress För provkroppstillverkning av gummi- och plastmaterial. LabEcon-serien (300/600) är pressar speciellt konstruerade för enklare pressning och erbjuder hög kvalitet till ett bra pris för enkel, automatiserad pressning. Fontijne Grotnes pressar är perfekta för laboratorier, tack vare små yttermått och kon figurer bar design. De kan placeras direkt mot en vägg, eftersom all service sker framifrån. LabPro laboratoriepress Fontijne LabPro-serien (från 50 upp till 1000 kn) är kom pakt och utformad för användning i laboratorier och små skalig produktion. LabPro-serien är utvecklad för att kunna utföra mer kundspecifika krav, till exempel pressning i vakuum. Styrsystem för labpressar Pressarna är utrustade med ett integrerat digitalt styrsystem för presskraft och temperatur. Den manuella standardstyrningen har ett grundläggande användargränssnitt, vilket kan utökas med ett programmerbart PC-styrsystem, Programmable Control System. Lab Pro-View är ett tredje, mer avancerat alternativ. LabEcon Lab Pro-View LabPro Reologisk provning Eplexor DMTS-instrument För DMTS-mätningar av viskoelastiska materialegenskaper beroende på temperatur, frekvens och mekanisk belastning. Inom materialutveckling och design är DMTS ett trendsättande instrument som använder sig av forcerade svängningar. Systemet bestämmer viskoelasticitet och termiska egenskapers beroende av frekvens, temperatur, belastning och töjning. Gabos EPLEXOR analyserar ett stort antal material så som gummi, plast, armerade plaster, metall, glas, keramer, vätskor och lacker. Till och med mat och organiskt material som biopolymerer och ben kan utvärderas. Vill man även mäta värmeuppbyggnaden hos provet kan man använda sig av Gabos GABOMETER QUALIMETER ett kostnadseffektivt alternativ och en enklare modell för kvalitetskontroll direkt i produktionen. Om produkter påverkas av fukt kan dess kvalitet ändras en hel del. Gabos HYGROMATOR möjliggör DMTSprovning med en fuktighet mellan 5 % och 95 % upp till 100 C. Elastocon Produktöversikt 13

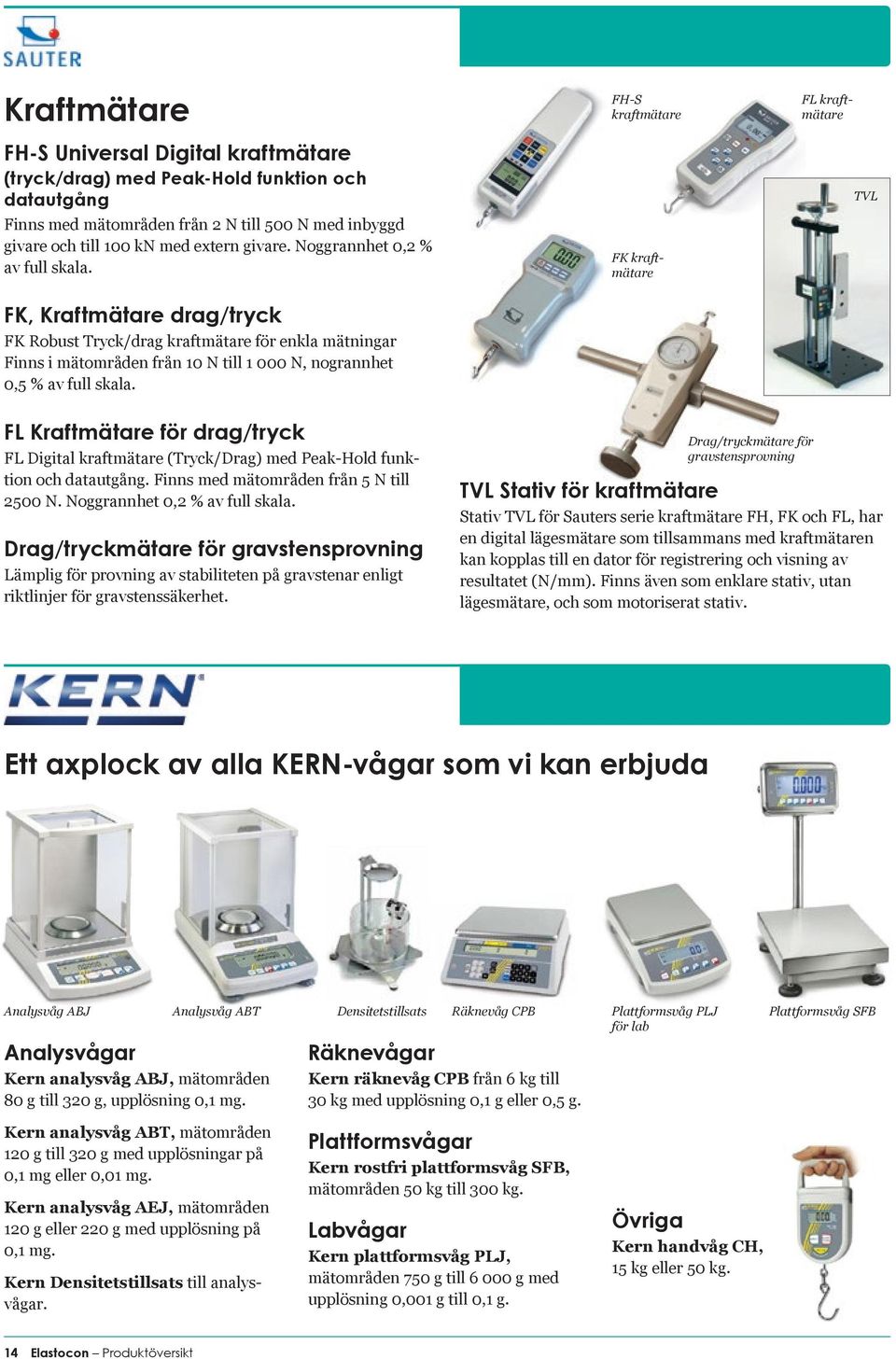

14 Kraftmätare FH-S kraftmätare FL kraftmätare FH-S Universal Digital kraftmätare (tryck/drag) med Peak-Hold funktion och datautgång Finns med mätområden från 2 N till 500 N med inbyggd givare och till 100 kn med extern givare. Noggrannhet 0,2 % av full skala. FK, Kraftmätare drag/tryck FK Robust Tryck/drag kraftmätare för enkla mätningar Finns i mätområden från 10 N till N, nogrannhet 0,5 % av full skala. FK kraftmätare TVL FL Kraftmätare för drag/tryck FL Digital kraftmätare (Tryck/Drag) med Peak-Hold funktion och datautgång. Finns med mätområden från 5 N till 2500 N. Noggrannhet 0,2 % av full skala. Drag/tryckmätare för gravstensprovning Lämplig för provning av stabiliteten på gravstenar enligt riktlinjer för gravstenssäkerhet. Drag/tryckmätare för gravstensprovning TVL Stativ för kraftmätare Stativ TVL för Sauters serie kraftmätare FH, FK och FL, har en digital lägesmätare som tillsammans med kraftmätaren kan kopplas till en dator för registrering och visning av resultatet (N/mm). Finns även som enklare stativ, utan lägesmätare, och som motoriserat stativ. Ett axplock av alla KERN-vågar som vi kan erbjuda Analysvåg ABJ Analysvåg ABT Densitetstillsats Räknevåg CPB Plattformsvåg PLJ Plattformsvåg SFB för lab Analysvågar Kern analysvåg ABJ, mätområden 80 g till 320 g, upplösning 0,1 mg. Räknevågar Kern räknevåg CPB från 6 kg till 30 kg med upplösning 0,1 g eller 0,5 g. Kern analysvåg ABT, mätområden 120 g till 320 g med upplösningar på 0,1 mg eller 0,01 mg. Kern analysvåg AEJ, mätområden 120 g eller 220 g med upplösning på 0,1 mg. Kern Densitetstillsats till analysvågar. Plattformsvågar Kern rostfri plattformsvåg SFB, mätområden 50 kg till 300 kg. Labvågar Kern plattformsvåg PLJ, mätområden 750 g till g med upplösning 0,001 g till 0,1 g. Övriga Kern handvåg CH, 15 kg eller 50 kg. 14 Elastocon Produktöversikt

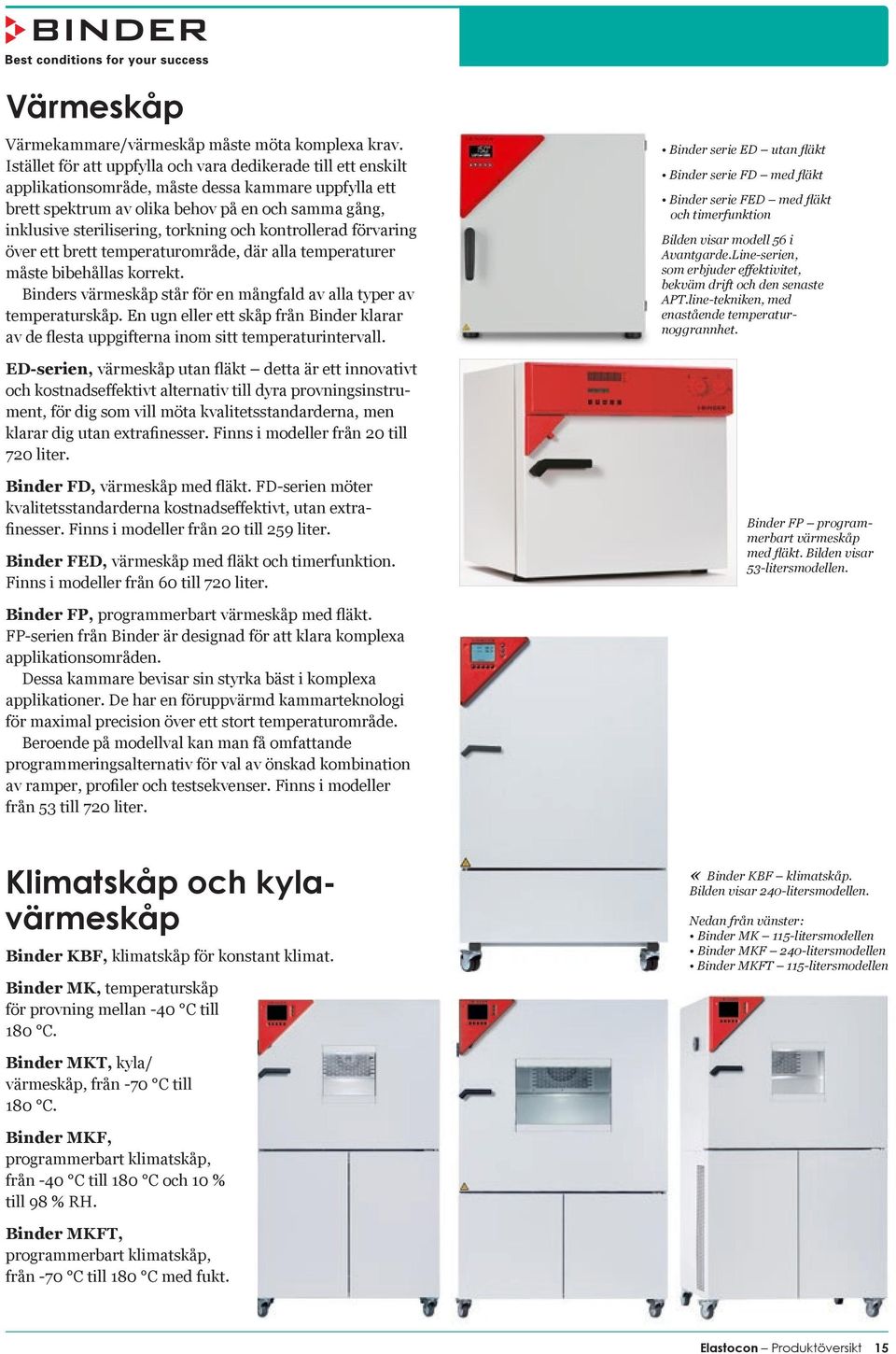

15 Värmeskåp Värmekammare/värmeskåp måste möta komplexa krav. Istället för att uppfylla och vara dedikerade till ett enskilt applikationsområde, måste dessa kammare uppfylla ett brett spektrum av olika behov på en och samma gång, inklusive sterilisering, torkning och kontrollerad förvaring över ett brett temperaturområde, där alla temperaturer måste bibehållas korrekt. Binders värmeskåp står för en mångfald av alla typer av temperaturskåp. En ugn eller ett skåp från Binder klarar av de flesta uppgifterna inom sitt temperaturintervall. Binder serie ED utan fläkt Binder serie FD med fläkt Binder serie FED med fläkt och timer funktion Bilden visar modell 56 i Avantgarde.Line-serien, som erbjuder effektivitet, bekväm drift och den senaste APT.line-tekniken, med enastående temperaturnoggrannhet. ED-serien, värmeskåp utan fläkt detta är ett innovativt och kostnadseffektivt alternativ till dyra provningsinstrument, för dig som vill möta kvalitets standarderna, men klarar dig utan extrafinesser. Finns i modeller från 20 till 720 liter. Binder FD, värmeskåp med fläkt. FD-serien möter kvalitets standarderna kostnadseffektivt, utan extrafinesser. Finns i modeller från 20 till 259 liter. Binder FED, värmeskåp med fläkt och timerfunktion. Finns i modeller från 60 till 720 liter. Binder FP programmerbart värmeskåp med fläkt. Bilden visar 53-litersmodellen. Binder FP, programmerbart värmeskåp med fläkt. FP-serien från Binder är designad för att klara komplexa applikationsområden. Dessa kammare bevisar sin styrka bäst i komplexa applikationer. De har en föruppvärmd kammarteknologi för maximal precision över ett stort temperaturområde. Beroende på modellval kan man få omfattande program meringsalternativ för val av önskad kombination av ramper, profiler och testsekvenser. Finns i modeller från 53 till 720 liter. Klimatskåp och kylavärmeskåp Binder KBF, klimatskåp för konstant klimat. Binder MK, temperaturskåp för provning mellan -40 C till 180 C. «Binder KBF klimatskåp. Bilden visar 240-litersmodellen. Nedan från vänster: Binder MK 115-litersmodellen Binder MKF 240-litersmodellen Binder MKFT 115-litersmodellen Binder MKT, kyla/ värmeskåp, från -70 C till 180 C. Binder MKF, programmerbart klimatskåp, från -40 C till 180 C och 10 % till 98 % RH. Binder MKFT, programmerbart klimatskåp, från -70 C till 180 C med fukt. Elastocon Produktöversikt 15

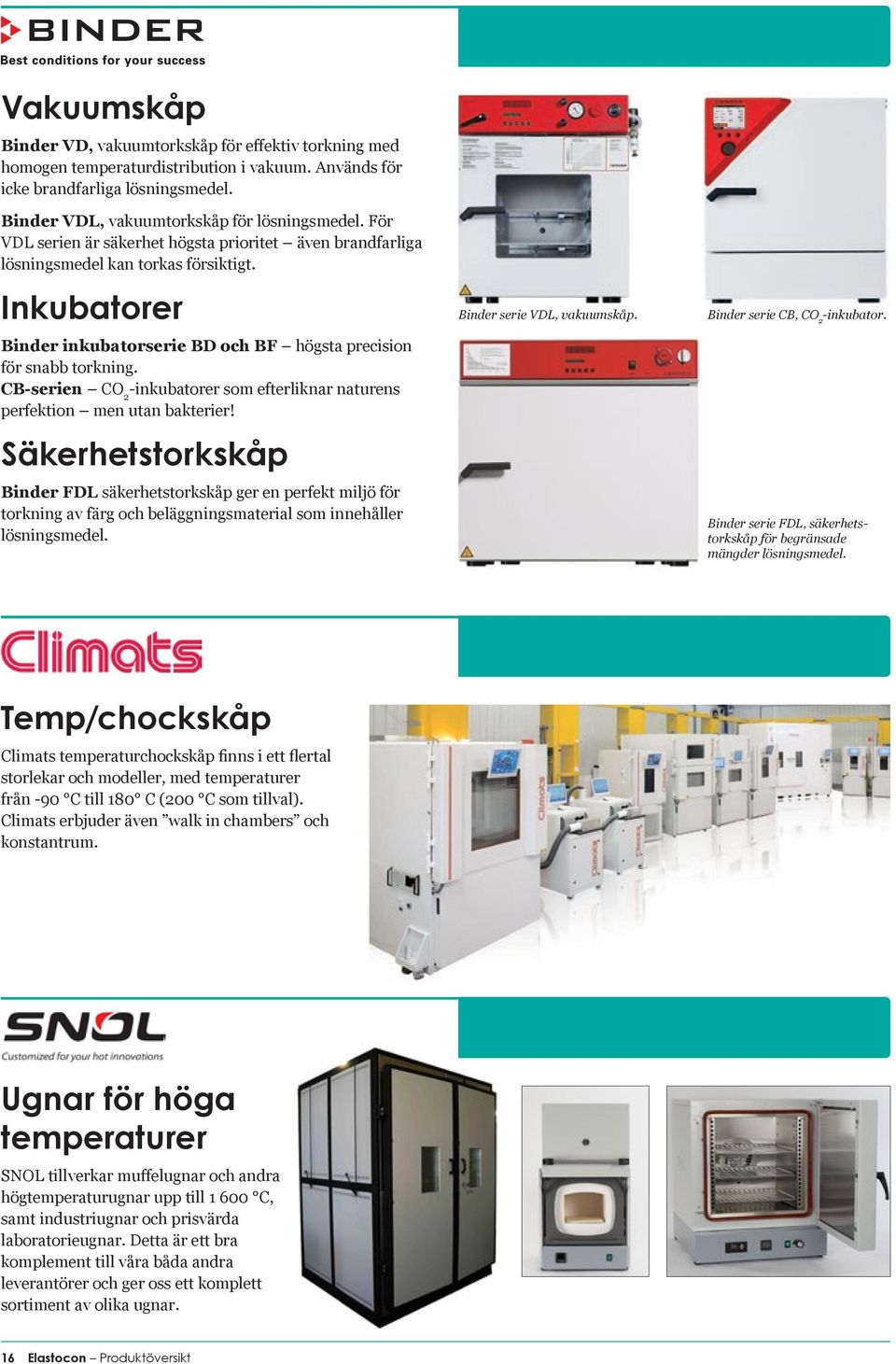

16 Vakuumskåp Binder VD, vakuumtorkskåp för effektiv tork ning med homogen tempe ra tur distribution i vakuum. Används för icke brandfarliga lösnings medel. Binder VDL, vakuumtorkskåp för lösnings medel. För VDL serien är säker het högsta prioritet även brandfarliga lösningsmedel kan torkas försiktigt. Inkubatorer Binder inkubatorserie BD och BF högsta precision för snabb torkning. CB-serien CO 2 -inkubatorer som efter liknar naturens perfektion men utan bakterier! Säkerhetstorkskåp Binder FDL säkerhetstorkskåp ger en perfekt miljö för torkning av färg och beläggningsmaterial som innehåller lösningsmedel. Binder serie VDL, vakuumskåp. Binder serie CB, CO 2 -inkubator. Binder serie FDL, säkerhetstorkskåp för begränsade mängder lösningsmedel. Temp/chockskåp Climats temperaturchockskåp finns i ett flertal storlekar och modeller, med temperaturer från -90 C till 180 C (200 C som tillval). Climats erbjuder även walk in chambers och konstantrum. Ugnar för höga temperaturer SNOL tillverkar muffelugnar och andra högtemperaturugnar upp till C, samt industriugnar och prisvärda laboratorieugnar. Detta är ett bra komplement till våra båda andra leverantörer och ger oss ett komplett sortiment av olika ugnar. 16 Elastocon Produktöversikt

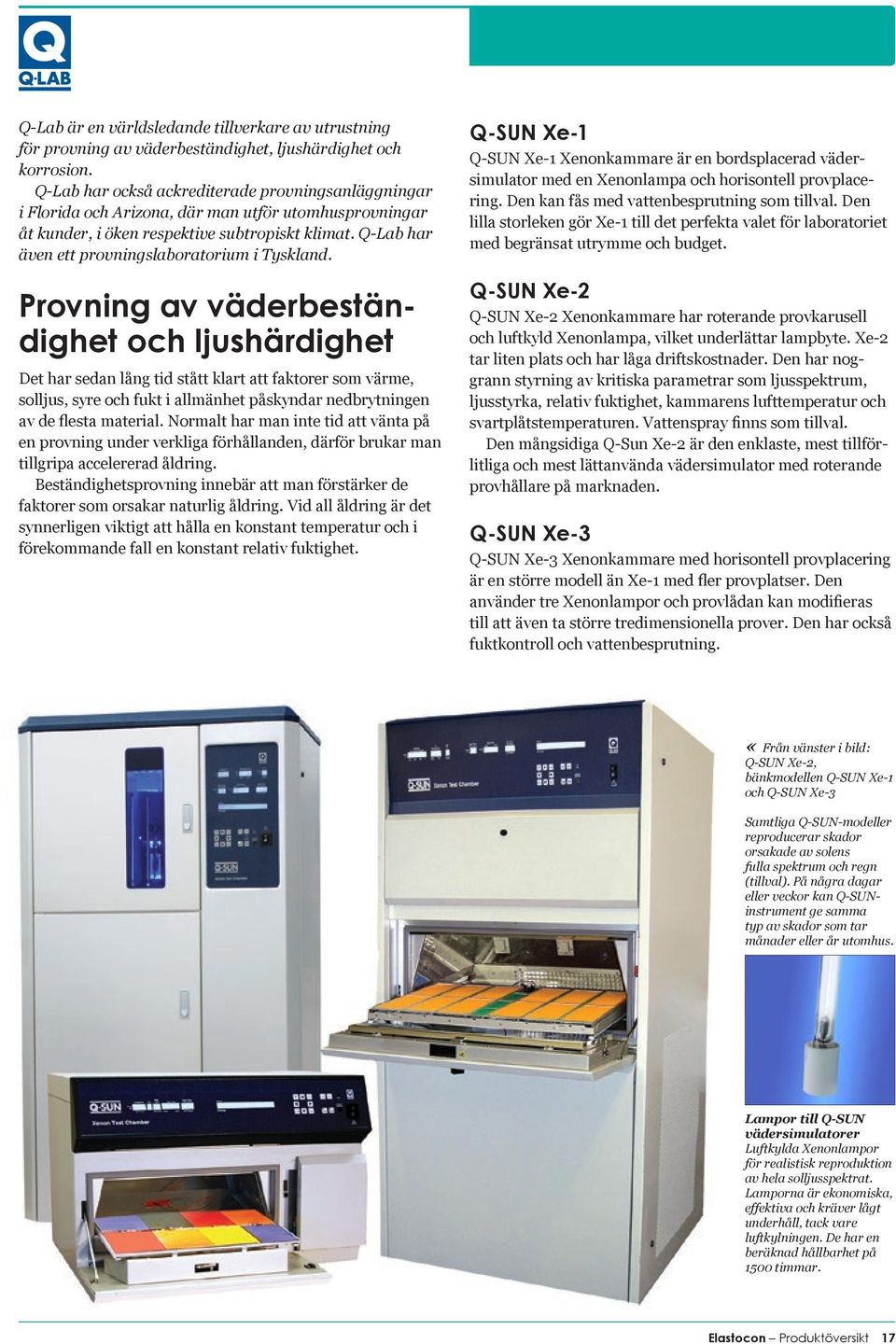

17 Q-Lab är en världsledande tillverkare av utrustning för provning av väderbeständighet, ljushärdighet och korrosion. Q-Lab har också ackrediterade provnings anlägg ningar i Florida och Arizona, där man utför utom husprovningar åt kunder, i öken respektive subtropiskt klimat. Q-Lab har även ett provningslaboratorium i Tyskland. Provning av väder beständig het och ljus härdighet Det har sedan lång tid stått klart att faktorer som värme, solljus, syre och fukt i allmänhet påskyndar nedbrytningen av de flesta material. Normalt har man inte tid att vänta på en provning under verkliga förhållanden, därför brukar man tillgripa accelererad åldring. Beständighetsprovning innebär att man förstärker de faktorer som orsakar naturlig åldring. Vid all åldring är det synnerligen viktigt att hålla en konstant temperatur och i förekommande fall en konstant relativ fuktighet. Q-SUN Xe-1 Q-SUN Xe-1 Xenonkammare är en bordsplacerad vädersimulator med en Xenonlampa och horisontell provplacering. Den kan fås med vattenbesprutning som tillval. Den lilla storleken gör Xe-1 till det perfekta valet för laboratoriet med begränsat utrymme och budget. Q-SUN Xe-2 Q-SUN Xe-2 Xenonkammare har roterande provkarusell och luftkyld Xenonlampa, vilket underlättar lampbyte. Xe-2 tar liten plats och har låga driftskostnader. Den har noggrann styrning av kritiska parametrar som ljusspektrum, ljusstyrka, relativ fuktighet, kammarens lufttemperatur och svartplåtstemperaturen. Vattenspray finns som tillval. Den mångsidiga Q-Sun Xe-2 är den enklaste, mest tillförlitliga och mest lättanvända vädersimulator med roterande provhållare på marknaden. Q-SUN Xe-3 Q-SUN Xe-3 Xenonkammare med horisontell prov placering är en större modell än Xe-1 med fler provplatser. Den använder tre Xenonlampor och provlådan kan modi fieras till att även ta större tredimensionella prover. Den har också fuktkontroll och vattenbesprutning. «Från vänster i bild: Q-SUN Xe-2, bänk modellen Q-SUN Xe-1 och Q-SUN Xe-3 Samtliga Q-SUN-modeller reproducerar skador orsakade av solens fulla spektrum och regn (tillval). På några dagar eller veckor kan Q-SUNinstrument ge samma typ av skador som tar månader eller år utomhus. Lampor till Q-SUN vädersimulatorer Luftkylda Xenonlampor för realistisk reproduktion av hela solljusspektrat. Lamporna är ekonomiska, effektiva och kräver lågt underhåll, tack vare luftkylningen. De har en beräknad hållbarhet på 1500 timmar. Elastocon Produktöversikt 17

18 Provning av väder beständig het och ljus härdighet QUV accelererad vädersimulator QUV reproducerar skador som orsakas av solljus, regn och dagg, redan efter några dagar eller veckor. Utomhus tar det månader eller år innan dessa skador uppstår. För att simulera väderåldring utomhus exponerar QUV provmaterialen för omväxlande cykler av UV-ljus och fukt vid en kontrollerad förhöjd temperatur. Den simulerar dagg och regn med kondenserande fukt och eller vattenbesprutning. QUV-instrumentet för accelererad väderprovning är det enklaste, mest tillförlitliga och lättanvända instrumentet för väderprovning som finns. Med tusentals QUV i bruk världen över, är detta den mest använda väderprovningsapparaten. Vattenspray finns som tillval. Utomhusprovning i Florida och Arizona Vi förmedlar även utomhusprovning av pro dukter och material i Q-Labs ackrediterade testanläggningar i Florida och Arizona, där man utför utomhusprovningar i öken respek tive subtropiskt klimat. Lampor till QUV Q-Lab levererar UV-lysrör av högsta möjliga kvalitet. Tekniken bakom lamporna ger ett spektrum som är genomgående stabilt under hela livslängden. Varje parti genomgår en strikt serie tester innan det godkänns för försäljning. Resultatet är att QUV-provaren ger ett konsekvent, stabilt spektrum, år efter år. Flera olika typer av UV-lampor är tillgängliga för olika tillämpningar. För mer information gå in på vår webbplats och läs mer. Paneler I mer än 50 år har Q-PANELs provpaneler varit ledande för provning av färg och ytbeläggningar. Tusentals laboratorier världen över använder miljoner Q-Paneler i aluminium och stål för väderprovning, saltspray och korrosionsprovning. Panelerna finns i en mängd utföranden och de flesta finns i lager för snabb leverans. Panelerna finns i olika storlekar, av stål eller aluminum och med olika ytbehandlingar. 18 Elastocon Produktöversikt

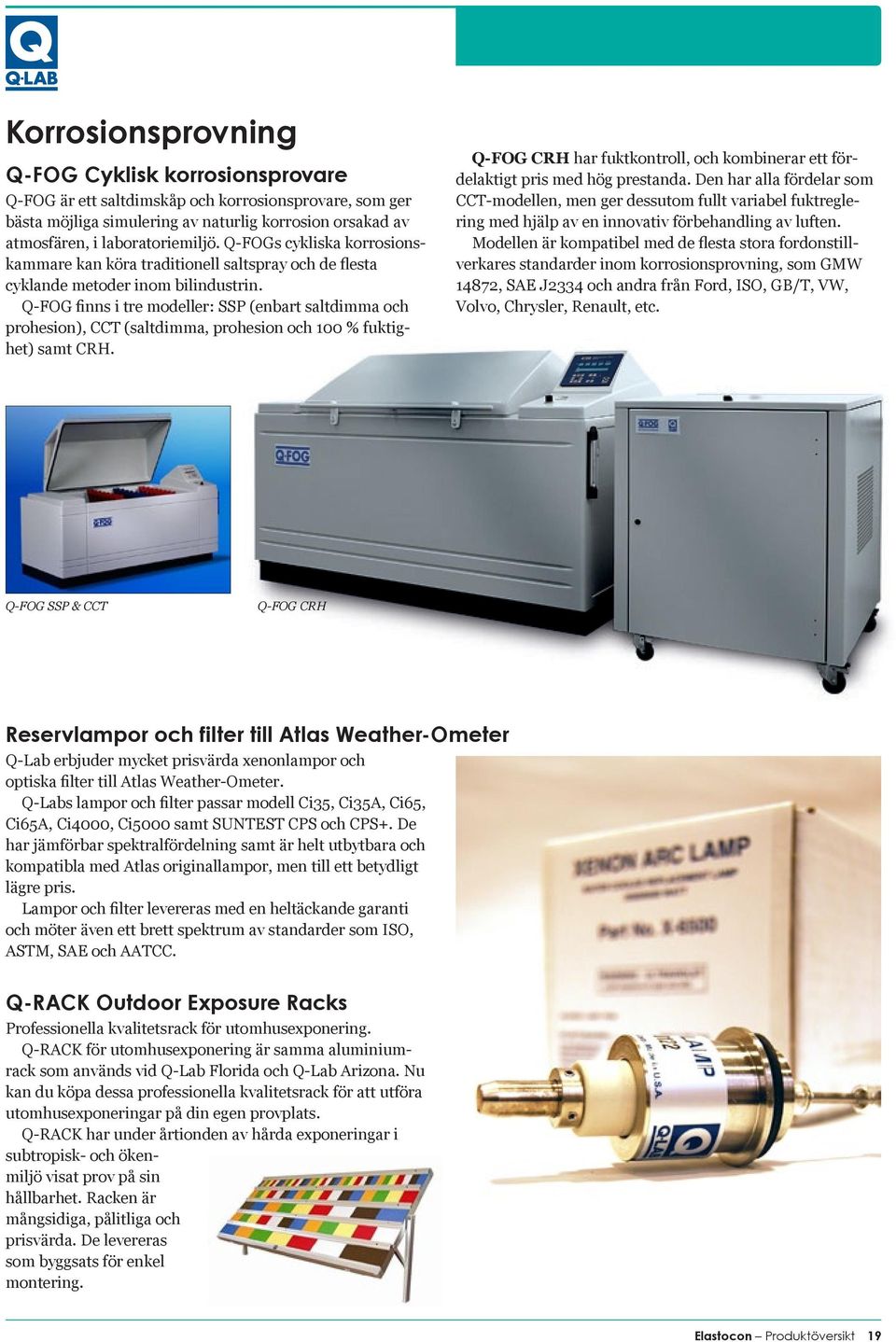

19 Korrosionsprovning Q-FOG Cyklisk korrosionsprovare Q-FOG är ett saltdimskåp och korrosionsprovare, som ger bästa möjliga simulering av naturlig korrosion orsakad av atmosfären, i laboratoriemiljö. Q-FOGs cykliska korrosionskammare kan köra traditionell saltspray och de flesta cyklande metoder inom bilindustri n. Q-FOG finns i tre modeller: SSP (enbart saltdimma och prohesion), CCT (saltdimma, prohesion och 100 % fuktighet) samt CRH. Q-FOG CRH har fuktkontroll, och kombinerar ett fördelaktigt pris med hög prestanda. Den har alla fördelar som CCT-modellen, men ger dessutom fullt variabel fuktreglering med hjälp av en innovativ förbehandling av luften. Modellen är kompatibel med de flesta stora fordonstillverkares standarder inom korrosionsprovning, som GMW 14872, SAE J2334 och andra från Ford, ISO, GB/T, VW, Volvo, Chrysler, Renault, etc. Q-FOG SSP & CCT Q-FOG CRH Reservlampor och filter till Atlas Weather-Ometer Q-Lab erbjuder mycket prisvärda xenonlampor och optiska filter till Atlas Weather-Ometer. Q-Labs lampor och filter passar modell Ci35, Ci35A, Ci65, Ci65A, Ci4000, Ci5000 samt SUNTEST CPS och CPS+. De har jämförbar spektralfördelning samt är helt utbytbara och kompatibla med Atlas originallampor, men till ett betydligt lägre pris. Lampor och filter levereras med en heltäckande garanti och möter även ett brett spektrum av standarder som ISO, ASTM, SAE och AATCC. Q-RACK Outdoor Exposure Racks Professionella kvalitetsrack för utomhusexponering. Q-RACK för utomhusexponering är samma aluminiumrack som används vid Q-Lab Florida och Q-Lab Arizona. Nu kan du köpa dessa professionella kvalitetsrack för att utföra utomhusexponeringar på din egen provplats. Q-RACK har under årtionden av hårda exponeringar i subtropisk- och ökenmiljö visat prov på sin hållbarhet. Racken är mångsidiga, pålitliga och prisvärda. De levereras som byggsats för enkel montering. Elastocon Produktöversikt 19

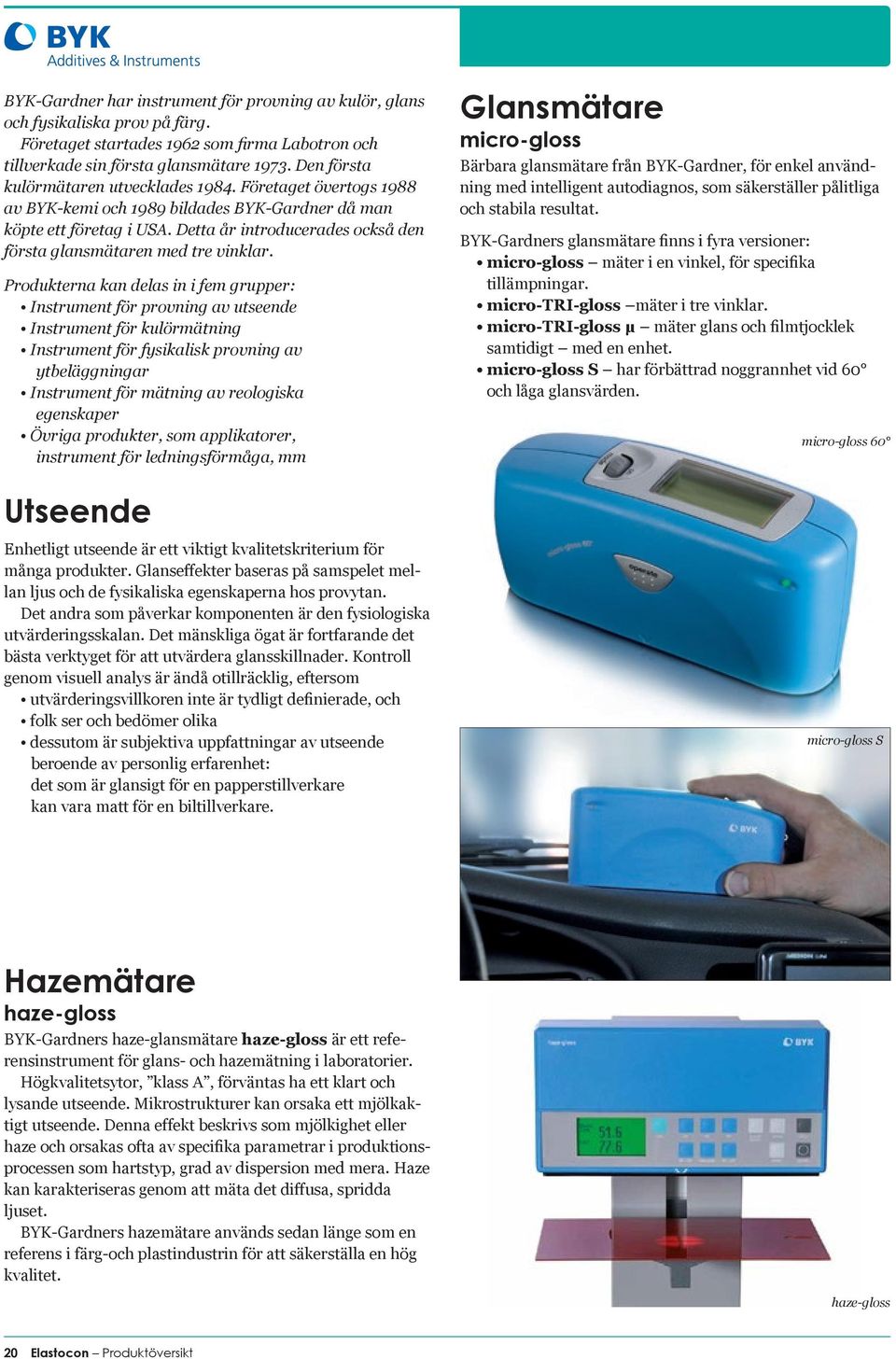

20 BYK-Gardner har instrument för provning av kulör, glans och fysikaliska prov på färg. Företaget startades 1962 som firma Labotron och tillverkade sin första glansmätare Den första kulörmätaren utvecklades Företaget övertogs 1988 av BYK-kemi och 1989 bildades BYK-Gardner då man köpte ett företag i USA. Detta år introducerades också den första glansmätaren med tre vinklar. Produkterna kan delas in i fem grupper: Instrument för provning av utseende Instrument för kulörmätning Instrument för fysikalisk provning av ytbeläggningar Instrument för mätning av reologiska egen skaper Övriga produkter, som applikatorer, instrument för ledningsförmåga, mm Utseende Enhetligt utseende är ett viktigt kvalitetskriterium för många produkter. Glanseffekter baseras på samspelet mellan ljus och de fysikaliska egenskaperna hos provytan. Det andra som påverkar komponenten är den fysiologiska utvärderingsskalan. Det mänskliga ögat är fortfarande det bästa verktyget för att utvärdera glansskillnader. Kontroll genom visuell analys är ändå otillräcklig, eftersom utvärderingsvillkoren inte är tydligt definierade, och folk ser och bedömer olika dessutom är subjektiva uppfattningar av utseende beroende av personlig erfarenhet: det som är glansigt för en papperstillverkare kan vara matt för en biltillverkare. Glansmätare micro-gloss Bärbara glansmätare från BYK-Gardner, för enkel användning med intelligent autodiagnos, som säkerställer pålitliga och stabila resultat. BYK-Gardners glansmätare finns i fyra versioner: micro-gloss mäter i en vinkel, för specifika tillämpningar. micro-tri-gloss mäter i tre vinklar. micro-tri-gloss µ mäter glans och filmtjocklek samtidigt med en enhet. micro-gloss S har förbättrad noggrannhet vid 60 och låga glansvärden. micro-gloss 60 micro-gloss S Hazemätare haze-gloss BYK-Gardners haze-glansmätare haze-gloss är ett referens instrument för glans- och hazemätning i laboratorier. Högkvalitetsytor, klass A, förväntas ha ett klart och lysande utseende. Mikrostrukturer kan orsaka ett mjölkaktigt utseende. Denna effekt beskrivs som mjölkighet eller haze och orsakas ofta av specifika parametrar i produktionsprocessen som hartstyp, grad av dispersion med mera. Haze kan karakteriseras genom att mäta det diffusa, spridda ljuset. BYK-Gardners hazemätare används sedan länge som en referens i färg-och plastindustrin för att säkerställa en hög kvalitet. haze-gloss 20 Elastocon Produktöversikt

21 Orange Peel/DOI-mätare Mätning av helhetsutseendet Hur kan man karakterisera en perfekt finish? Färgens utseende beskrivs av dess briljans och jämnhet, ofta kallad DOI (Distinctness of Image) och Orange Peel. BYK-Gardners Orange Peel och DOI-mätare har använts under åratal av alla större biltillverkare och leverantörer som den globala standarden för att objektivt kontrollera och optimera utseendet. Hela wave-scan-familjen erbjuder skräddarsydda mätlösningar för utseende inom varje uppgift, från bärbara enheter för en större, målad yta eller mindre monteringsdelar, till en robotsensor för automatisk mätning av utseendet. micro-wave-scan För små och välvda ytor med högglansig finish. För plana och välvda ytor (radie större än 30 cm) som stötfångare, tankluckor eller motorcykeldelar Minsta provstorlek 25 x 40 mm micro-wave-scan wave-scan dual För medelhöga till högglansiga ytor. Samma specifikationer som micro-wawe-scan samt: För plana och välvda ytor (radie större än 50 cm) Utökat mätområde för semi-glänsande ytor wave-scan II Specialisten för högglansig finish. Samma specifikationer som micro-wawe-scan samt: För plana och välvda ytor (radie större än 50 cm) Alla wave-scan modeller har följande gemensamma specifikationer: Klassiska LW-, SW- och kundspecifika skalor Strukturspektrum för att analysera utseendeförändringar för optimering Matthet och DOI-mätning oberoende av färgsystem Enkel drift med scrollhjul och stor, flerspråkig display Skalor och skanningslängder kan väljas från menyn Sparar fullständig statistik och data Dockningsstation för dataöverföring till datorn och batteriladdning i Orange Peel-mätaren Programvara med smarta diagram för dataanalys och dokumentation Mottling cloud-runner Mottling är en oönskad färgdefekt av variationer i ljusheten som är mest uppenbar på ljusa effektytor. Typiska orsaker kan vara en desorientering av metallicflingor eller variationer av filmtjockleken på baslagret. BYK-Gardners mottlingsmätare, cloud-runner, utvärderar mottling objektivt, på samma sätt som vi ser den, och karakteriserar mottlingen genom sin storlek och synlighet. Som ett resultat kan skillnader lätt urskiljas och målvärden kan specificeras för godkännande och processtyrning av en sats. Den lilla och ergonomiska utformningen av mottlingsmätaren medger mätning såväl i labbet för färggodkännande, som i produktionen för att utvärdera processvariationer. cloud-runner Elastocon Produktöversikt 21

22 Transparens Utseendet på en transparent produkt definieras av dess tillämpning. Förpackningsfilm som används inom livsmedelsindustrin bör vara mycket tydlig och öppen, medan film för matkassar ska vara genomskinlig och sprida ljuset. Därför väljs olika råmaterial och bearbetas under specifika villkor. Absorptions- och spridningsbeteendet hos det transparenta materialet kommer att avgöra hur hur mycket ljus som kommer att passera igenom och hur objekt kommer att visas genom det. haze-gard i Transparensmätaren haze-gard i mäter den totala transparensen i en enda läsning och kvantifierar det visuella intrycket med objektiva mätkriterier för total överföring, haze och tydlighet. Resultatet visas dessutom samtidigt enligt ASTM- och ISO-standarder. haze-gard i Med sin enastående precision, tillförlitlighet och användarvänlighet sätter haze-gard i en ny standard för mätning av transparens inom glas-, plast-, film- och förpackningsindustrin. Färgmätning Tio miljoner är det antal olika färger som det mänskliga ögat kan urskilja. Inte undra på att vi inte kan komma ihåg färger tillräckligt bra för att identifiera en särskild nyans. Kvalitetskriteriet Färg blir allt viktigare i alla branscher. Enhetlig färg påverkar kundernas gillande eller ogillande. Detta är särskilt viktigt då enskilda komponenter i den slutliga produkten tillverkas på olika platser, eller till och med när flera leverantörer är inblandade. I slutprodukten måste färgen helt enkelt stämma. För objektiv färgkontroll mäts solida färger med kulörmätare i en vinkel medan effektfinish kräver kulörmätare med flera vinklar, för att simulera olika betraktningsvinklar och ljusförhållanden. För visuell färgbedömning används en ljuslåda som visar produkten under olika ljusförhållanden i en kontrollerad miljö. Färg på transparenta vätskor kan snabbt utvärderas med visuella färgkomparatorer eller mätas objektivt med pålitliga kulörmätare. BYK-mac i Kulörmätare BYK-mac i Effektfinish, som i metallicfärger, ändrar utseende i olika betraktningsvinklar och ljusförhållanden. Kulörmätaren BYK-mac i är unik, eftersom den mäter färg, glitter och kornighet med flera vinklar för total färgmatchning allt i en bärbar enhet. Dessutom upptäcker och kvantifierar den fluorescerande ljus i det synliga området. BYK-mac i ger överlägsen precision och låga underhållskostnader under lång tid tack vare en långsiktigt stabil ljuskälla och patenterad styrning av belysning. spectro-guide spectro-guide är en bärbar kulörmätare för solida färger. BYK-Gardner erbjuder ett komplett sortiment av bärbara kulörmätare. 45/0 instrument för färgkontroll som du ser det och sfärinstrument för att styra färgton. Alla kulörmätare kombineras med ett samtidigt 60 glansvärde. Färgkontroll har aldrig varit enklare tack vare det intuitiva handhavandet och den ergonomiska utformningen av spectro-guide. spectro-guide 22 Elastocon Produktöversikt

23 Ljuslådor för visuell färgkontroll Färger ser annorlunda ut under olika ljusförhållanden. Att använda en ljuslåda för att simulera olika ljusförhållanden hjälper till att få fram objektiva färgbedömningar med högsta förtroende, förbättrar kommunikationen och minskar risken för produktavslag. Med Byk-Gardners ljuslådor kan du se hur din produkt kommer att se ut oberoende av plats och påverkan från omgivningen. Ljuslådan byko-spektra effect simulerar även olika betraktningsvinklar och direkt solljus för utvärdering av glitter på effektytor. Tillförlitlig färgkontroll av genomskinliga vätskor Färgen på transparenta vätskor är kritisk eftersom en förändring kan tyda kontamination eller orenheter i råmaterialet, processvariationer som orsakas av värme och oxidation eller försämring av varor som utsätts för väderpåverkan över tiden. Visuella tester har tidigare fastställts genom att jämföra provet med en känd standard. Idag kan objektiva mätningar göras med kulörmätare som konsekvent ger tillförlitliga uppgifter. Förutom graden av gulhet, beskriver kulörmätare också färgskillnader tredimensionellt: skillnader i rött/grönt, gult/ blått och ljus/mörker. byko-spectra Kritisk utvärdering av solida färger. byko-spectra effect Färgutvärdering av effektytor. Fysikaliska egenskaper Byk-Gardner har ett stort utbud av utrustning för provning av fysikaliska egenskaper. Här visar vi ett litet axplock. För mer information gå in på vår webbplats: och läs mer. Temperaturmätning temp-gard Temperaturmätaren temp-gard använder dataloggning för att spåra temperaturvariationer hos torkugnar. En målad produkt skickas genom ugnen i en kontinuerlig process. temp-gard skickas genom ugnen på samma sätt för att profilera och registrera temperaturförändringar. Temperaturprofilen laddas ner till programvaran temp-chart 2 för en omfattande utvärdering av ugnens förhållanden. Programvaran avgör om färgen är helt härdad. Filmapplikatorer och byko-charts Används vid en rad olika tester som exempelvis glans, nyans och täck för måga, torktid, nötning, för att skapa en reproducerbar ytbeläggning. Cross-Cut Tester Kit Provar snabbt vidhäftningen hos färg eller annat ytskikt med gittersnitt. Gardner-scrub nötningsprovare. Kompatibel med ASTM, DIN och ISO-metoder för att prova slitstyrka i ytbehandling och färg. Flödesbägare Bägare för viskositetsprovning. Precisiontillverkad av eloxerad aluminium för lång livslängd och för reproducerbara resultat. Finns för ISO-, DIN- och Ford-standard. Densitetsbägare ISO densitetsbägare i 100 ml eller 50 ml storlek. Elastocon Produktöversikt 23

24 MonTech är ett tyskt företag, som sedan 1998 utvecklar och tillverkar prisvärda instrument och programvaror för provning av gummimaterial. Korta leveranstider och god teknisk service på plats garanteras av ett världsomspännande försäljnings- och servicenät med tillgänglighet dygnet runt, alla dagar i veckan. MonTech är certifierade enligt ISO 9000 och ackrediterade enligt DIN EN ISO Produktsortimentet täcker både grund lägg ande och avancerade tillämpningar inom kvalitets kontroll samt forskning och utveckling. Utrustningen finns i standardversioner eller kan byggas enligt kundernas individuella önske mål och behov. En unik modulkonstruktion ger enkelt underhåll, utbytbara instrumentkonfigurationer och en hög flexibilitet. Kunderna finns främst inom gummi tillverkande industri. Vulkreometrar Mätning av ett materials vulkförlopp görs vanligtvis med rotorlösa vulkreometrar. Provkroppen med det ovulkade gummit läggs mellan två formhalvor och värms upp till en temperatur som minst motsvarar den vid tillverkning, ofta högre för kortare provtider. Den undre formhalvan rör sig samtidigt med en liten vinkel, och vridmomentet mäts. MonTech har både statiska och dynamiska vulk reometrar i sitt sortiment. Statiska vulkreometerar provar gummiblandningar under isotermiska testförhållanden med fast belastning och frekvens. MonTech har två modeller för statisk provning, en basmodell och en avancerad modell. Dynamiska vulkreometerar (Dynamic Mechanical Rheological Testers DMRT) mäter material egenskaper hos råa elastomerer eller gummiblandningar före, under och efter vulkning, i en enda provning. För dynamisk provning har MonTech tre modeller, från en grund modell till mer avancerade modeller. MDR 3000 Basic Detta är en kompakt basmodell för löpande kvalitets kontroll och enklare tillämpningar inom forskning och utveckling. Instrumentet är det enklaste och mest kostnadseffektiva sättet att bestämma viskoelastiska egenskaper hos polymerer och gummiblandningar före, under och efter vulkning. MDR 3000 Basic levereras färdig för provning, i ett paket bestående av reometer, extern dator med senaste Windows-operativsystem, TFT-skärm, tangentbord och mus samt skrivare. D-RPA 3000 Det här är MonTechs mest avan cerade instru ment, för krävande statisk och dynamisk provning. Instrumentet är ett utmärkt val för kvalitets kontroll samt forskning och utveckling, tack vare en enorm uppsättning anpassnings möjlig heter. Dessa möjliggör provning som inte har varit möjlig att mäta i en reometer tidigare, till exempel formgapsreglering, snabb datainsamling (FT-reologi), lågtemperatur kylning med mera. MDR 3000 Basic D-RPA Elastocon Produktöversikt

25 Mooney-instrument Mooney-instrument används för att bestämma viskositeten hos gummi och gummiblandningar, för att få en stabil tillverkningsprocess. Gummiprovkroppen skjuvas mellan en inre rotor, som roterar med låg hastighet, och en yttre form, där temperaturen kan regleras. Innan avläsning värms provkroppen upp under en specificerad tid. MonTech har tre modeller av instrument för Mooneyprovning i sitt sorti ment två för statisk provning (MV 3000 Basic och MV 3000) och en avancerad modell för dynamisk provning (V-MV 3000). Alla tre modellerna klarar också av Scorch och relaxationsprovning. MV 3000 MV 3000 Basic MV 3000 Basic MV 3000 Basic är en basmodell för löpande kvalitetskontroll samt enklare tillämpningar inom forskning och utveckling. Instrumentet är lätt att använda alla provningsparametrar är förprogrammerade genom MonControl Software och provsekvensen startas med med en knapptryckning. MV 3000 MV 3000 är mellanmodellen för kvalitetskontroll samt forskning och utveckling enligt internationella standarder. Instrumentet har utmärkt repeterbarhet och reproducerbarhet tack vare en form med liten massa, direktvärme och en unik direktdrift med snap-in mekanik. Volymstanspressar för vulkreometrar och Mooney R-VS 3000 Volymstanspressen R-VS 3000 har utformats för snabb, säker och enkel beredning av prover till MonTechs vulk reometrar, vilket avsevärt minskar variationen och ökar provningsresultatets reproducerbarhet. M-VS 3000 Mooney volymstanspress M-VS 3000 möjliggör högre noggrannhet, repeterbarhet och optimerade testresultat i Mooney Scorch- och viskositetsprovning genom att forma konstanta volymprov. M-VS 3000 stansar auto matisk ett centrumhål för rotoraxeln i samband med en tidsfördröjning för att komprimera materialet innan stansningen. Detta garanterar högsta reproducerbarhet i provberedningen Elastocon Produktöversikt 25
