INSUGNINGS-/ AVGASSYSTEM

Transkript

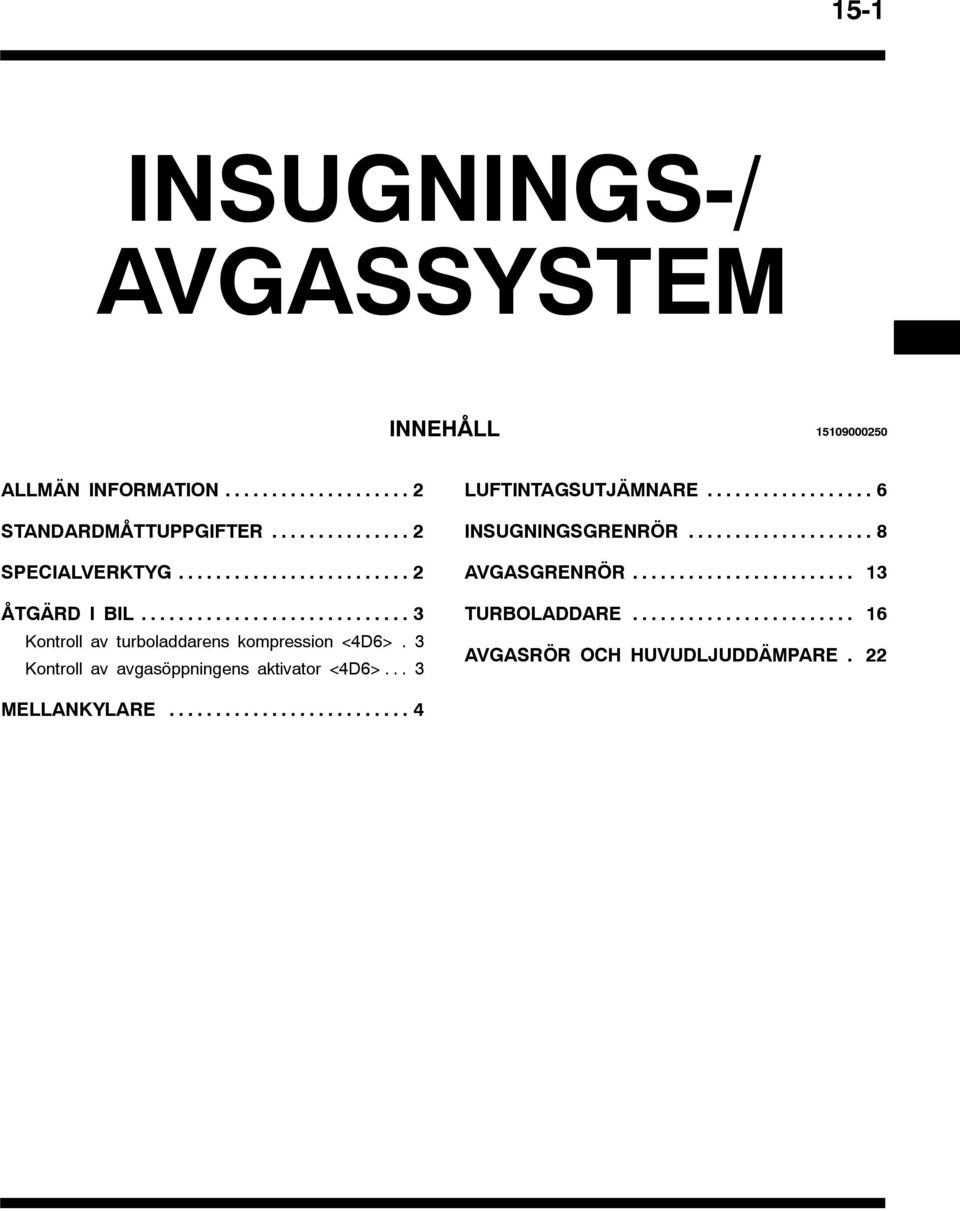

1 5- INSUGNINGS-/ AVGASSYSTEM INNEHÅLL ALLMÄN INFORMATION... STANDARDMÅTTUPPGIFTER... SPECIALVERKTYG... ÅTGÄRD I BIL... Kontroll av turboladdarens kompression <D6>. Kontroll av avgasöppningens aktivator <D6>... LUFTINTAGSUTJÄMNARE... 6 INSUGNINGSGRENRÖR... 8 AVGASGRENRÖR... TURBOLADDARE... 6 AVGASRÖR OCH HUVUDLJUDDÄMPARE. MELLANKYLARE...

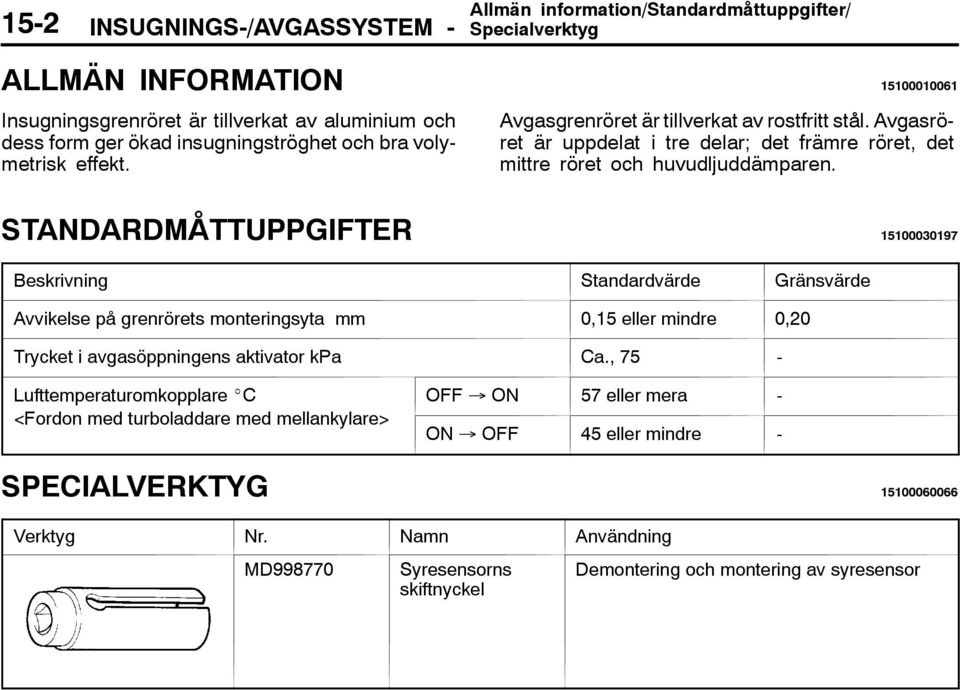

2 5- INSUGNINGS-/AVGASSYSTEM - Allmän information/standardmåttuppgifter/ Specialverktyg ALLMÄN INFORMATION Insugningsgrenröret är tillverkat av aluminium och dess form ger ökad insugningströghet och bra volymetrisk effekt. Avgasgrenröret är tillverkat av rostfritt stål. Avgasröret är uppdelat i tre delar; det främre röret, det mittre röret och huvudljuddämparen. STANDARDMÅTTUPPGIFTER Beskrivning Standardvärde Gränsvärde Avvikelse på grenrörets monteringsyta mm 0,5 eller mindre 0,0 Trycket i avgasöppningens aktivator kpa Ca., 75 - Lufttemperaturomkopplare _C OFF ON 57 eller mera - <Fordon med turboladdare med mellankylare> ON OFF 5 eller mindre - SPECIALVERKTYG Verktyg Nr. Namn Användning MD Syresensorns skiftnyckel Demontering och montering av syresensor

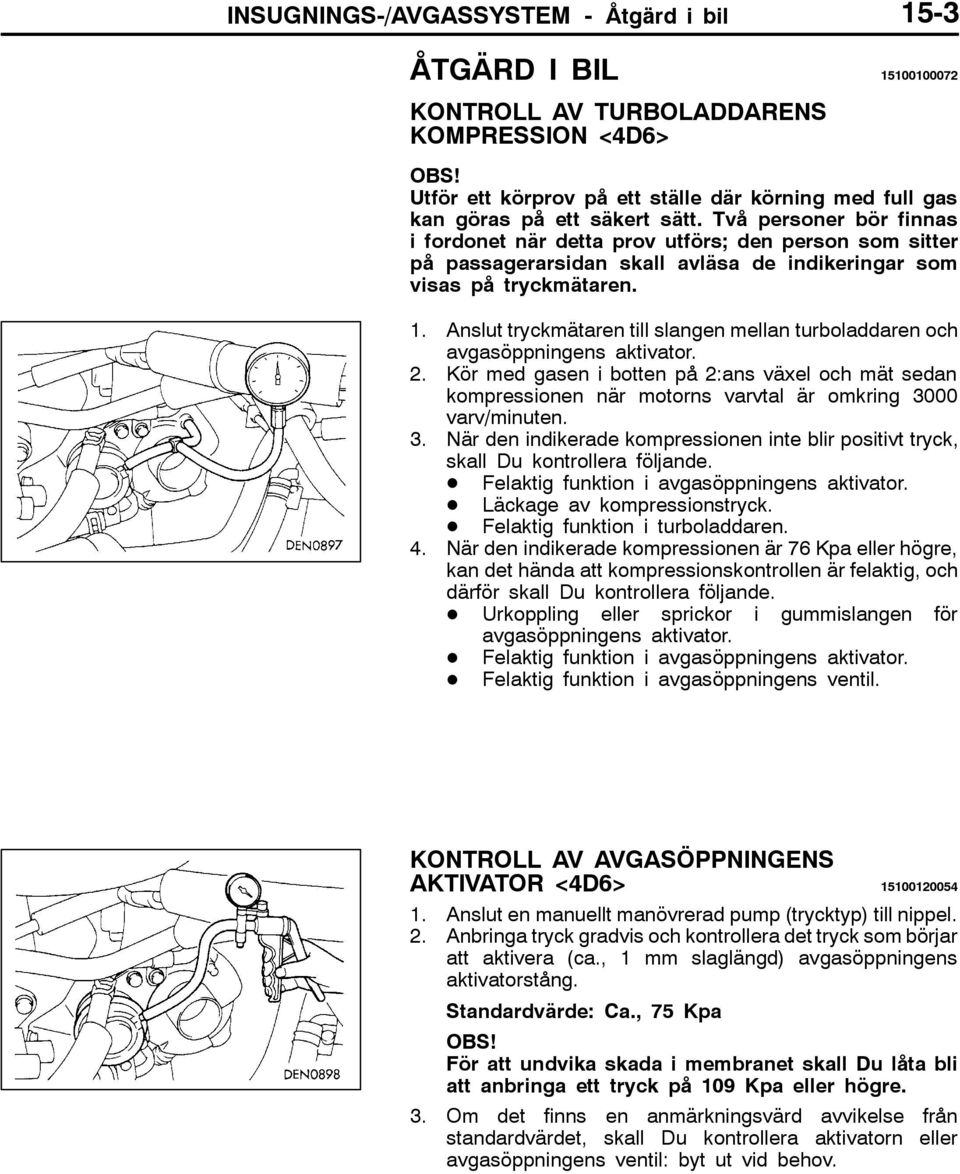

3 INSUGNINGS-/AVGASSYSTEM - Åtgärd i bil 5- ÅTGÄRD I BIL KONTROLL AV TURBOLADDARENS KOMPRESSION <D6> OBS! Utför ett körprov på ett ställe där körning med full gas kan göras på ett säkert sätt. Två personer bör finnas i fordonet när detta prov utförs; den person som sitter på passagerarsidan skall avläsa de indikeringar som visas på tryckmätaren.. Anslut tryckmätaren till slangen mellan turboladdaren och avgasöppningens aktivator.. Kör med gasen i botten på :ans växel och mät sedan kompressionen när motorns varvtal är omkring 000 varv/minuten.. När den indikerade kompressionen inte blir positivt tryck, skall Du kontrollera följande. D Felaktig funktion i avgasöppningens aktivator. D Läckage av kompressionstryck. D Felaktig funktion i turboladdaren.. När den indikerade kompressionen är 76 Kpa eller högre, kan det hända att kompressionskontrollen är felaktig, och därför skall Du kontrollera följande. D Urkoppling eller sprickor i gummislangen för avgasöppningens aktivator. D Felaktig funktion i avgasöppningens aktivator. D Felaktig funktion i avgasöppningens ventil. KONTROLL AV AVGASÖPPNINGENS AKTIVATOR <D6> Anslut en manuellt manövrerad pump (trycktyp) till nippel.. Anbringa tryck gradvis och kontrollera det tryck som börjar att aktivera (ca., mm slaglängd) avgasöppningens aktivatorstång. Standardvärde: Ca., 75 Kpa OBS! För att undvika skada i membranet skall Du låta bli att anbringa ett tryck på 09 Kpa eller högre.. Om det finns en anmärkningsvärd avvikelse från standardvärdet, skall Du kontrollera aktivatorn eller avgasöppningens ventil: byt ut vid behov.

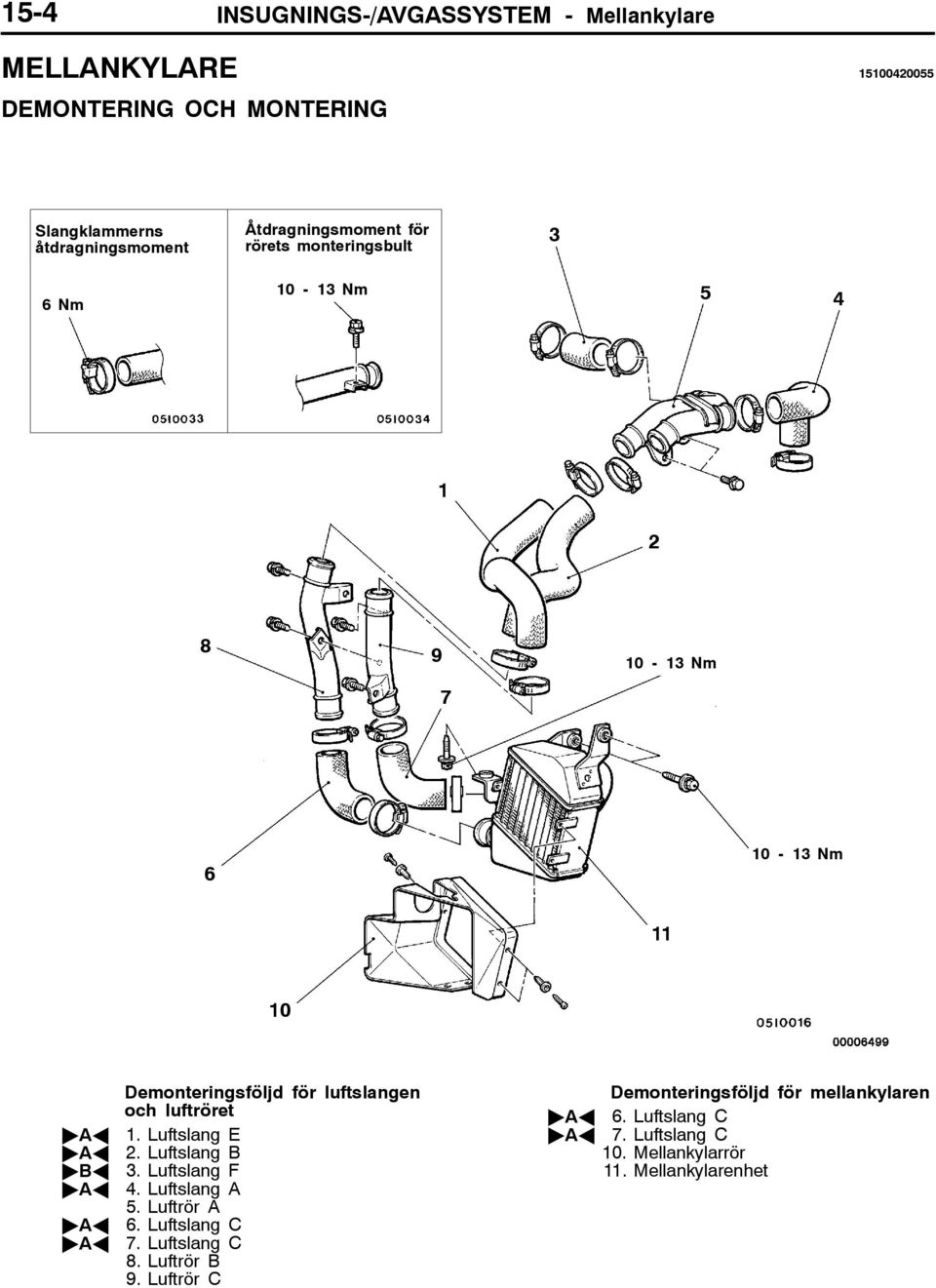

4 5- INSUGNINGS-/AVGASSYSTEM - Mellankylare MELLANKYLARE DEMONTERING OCH MONTERING Slangklammerns åtdragningsmoment Åtdragningsmoment för rörets monteringsbult 6Nm 0 - Nm Nm Nm 0 "AA "AA "BA "AA "AA "AA Demonteringsföljd för luftslangen och luftröret. Luftslang E. Luftslang B. Luftslang F. Luftslang A 5. Luftrör A 6. Luftslang C 7. Luftslang C 8. Luftrör B 9. Luftrör C Demonteringsföljd för mellankylaren "AA 6. Luftslang C "AA 7. Luftslang C 0. Mellankylarrör. Mellankylarenhet

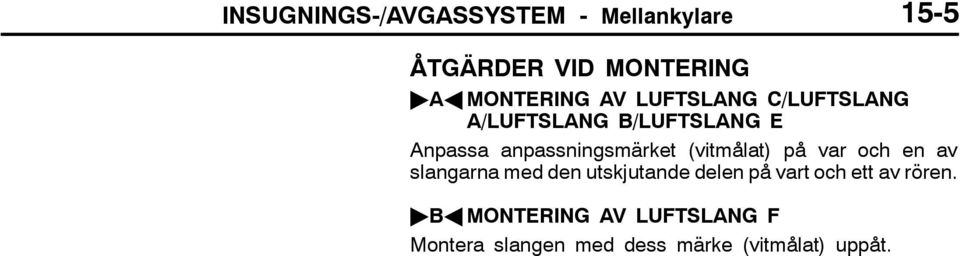

5 INSUGNINGS-/AVGASSYSTEM - Mellankylare 5-5 ÅTGÄRDER VID MONTERING "AA MONTERING AV LUFTSLANG C/LUFTSLANG A/LUFTSLANG B/LUFTSLANG E Anpassa anpassningsmärket (vitmålat) på var och en av slangarna med den utskjutande delen på vart och ett av rören. "BA MONTERING AV LUFTSLANG F Montera slangen med dess märke (vitmålat) uppåt.

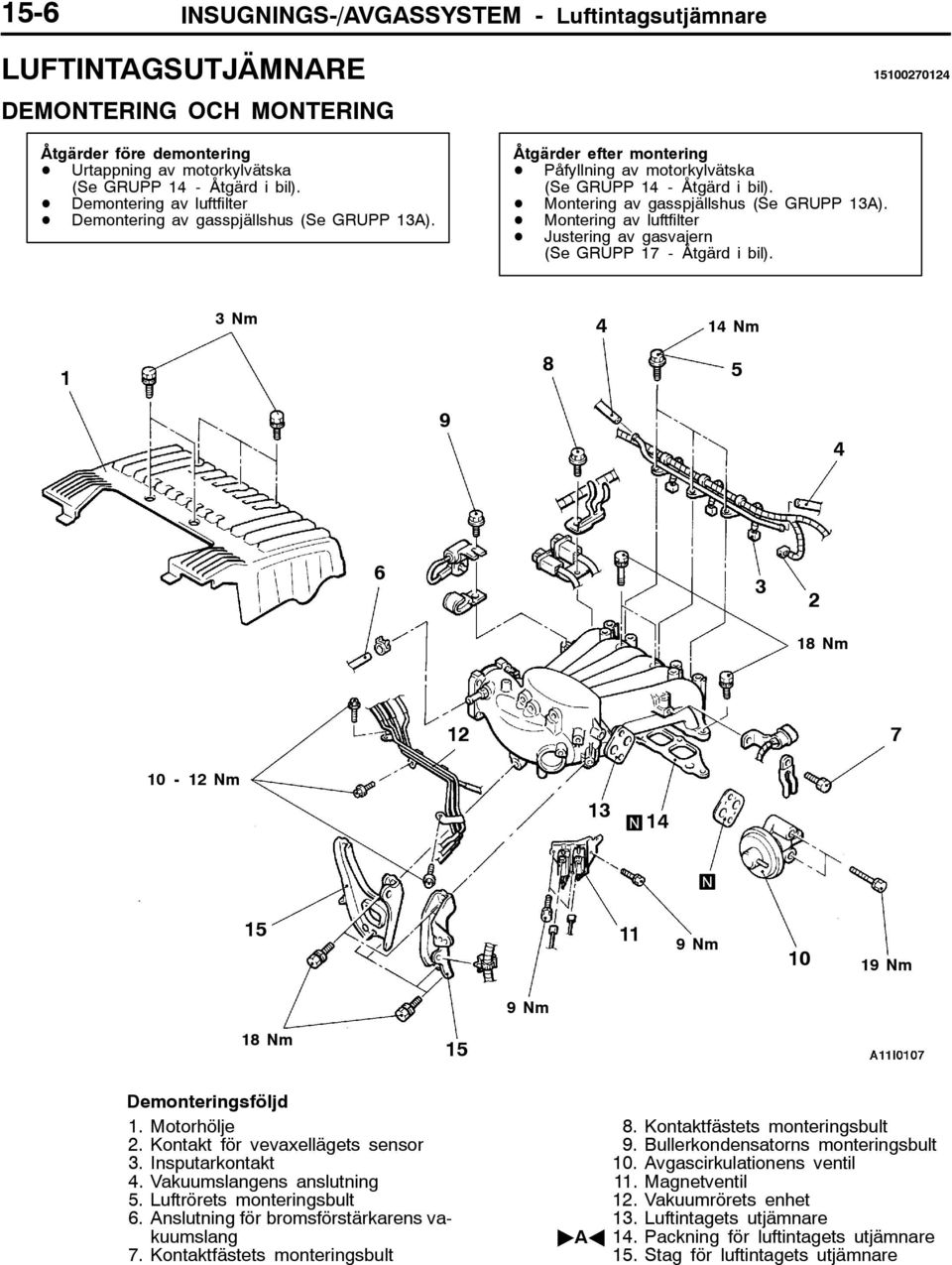

6 5-6 INSUGNINGS-/AVGASSYSTEM - Luftintagsutjämnare LUFTINTAGSUTJÄMNARE DEMONTERING OCH MONTERING Åtgärder före demontering D Urtappning av motorkylvätska (Se GRUPP - Åtgärd i bil). D Demontering av luftfilter D Demontering av gasspjällshus (Se GRUPP A). Åtgärder efter montering D Påfyllning av motorkylvätska (Se GRUPP - Åtgärd i bil). D Montering av gasspjällshus (Se GRUPP A). D Montering av luftfilter D Justering av gasvajern (Se GRUPP 7 - Åtgärd i bil). Nm Nm Nm Nm 5 9Nm 0 9 Nm 9Nm 8 Nm 5 Demonteringsföljd. Motorhölje. Kontakt för vevaxellägets sensor. Insputarkontakt. Vakuumslangens anslutning 5. Luftrörets monteringsbult 6. Anslutning för bromsförstärkarens vakuumslang 7. Kontaktfästets monteringsbult 8. Kontaktfästets monteringsbult 9. Bullerkondensatorns monteringsbult 0. Avgascirkulationens ventil. Magnetventil. Vakuumrörets enhet. Luftintagets utjämnare "AA. Packning för luftintagets utjämnare 5. Stag för luftintagets utjämnare

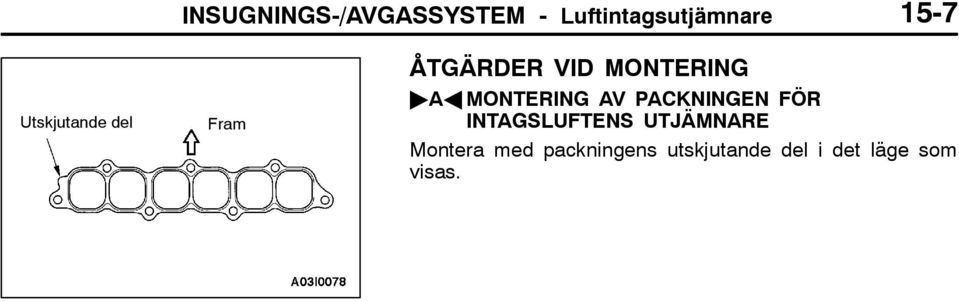

7 INSUGNINGS-/AVGASSYSTEM - Luftintagsutjämnare 5-7 Utskjutande del Fram ÅTGÄRDER VID MONTERING "AA MONTERING AV PACKNINGEN FÖR INTAGSLUFTENS UTJÄMNARE Montera med packningens utskjutande del i det läge som visas.

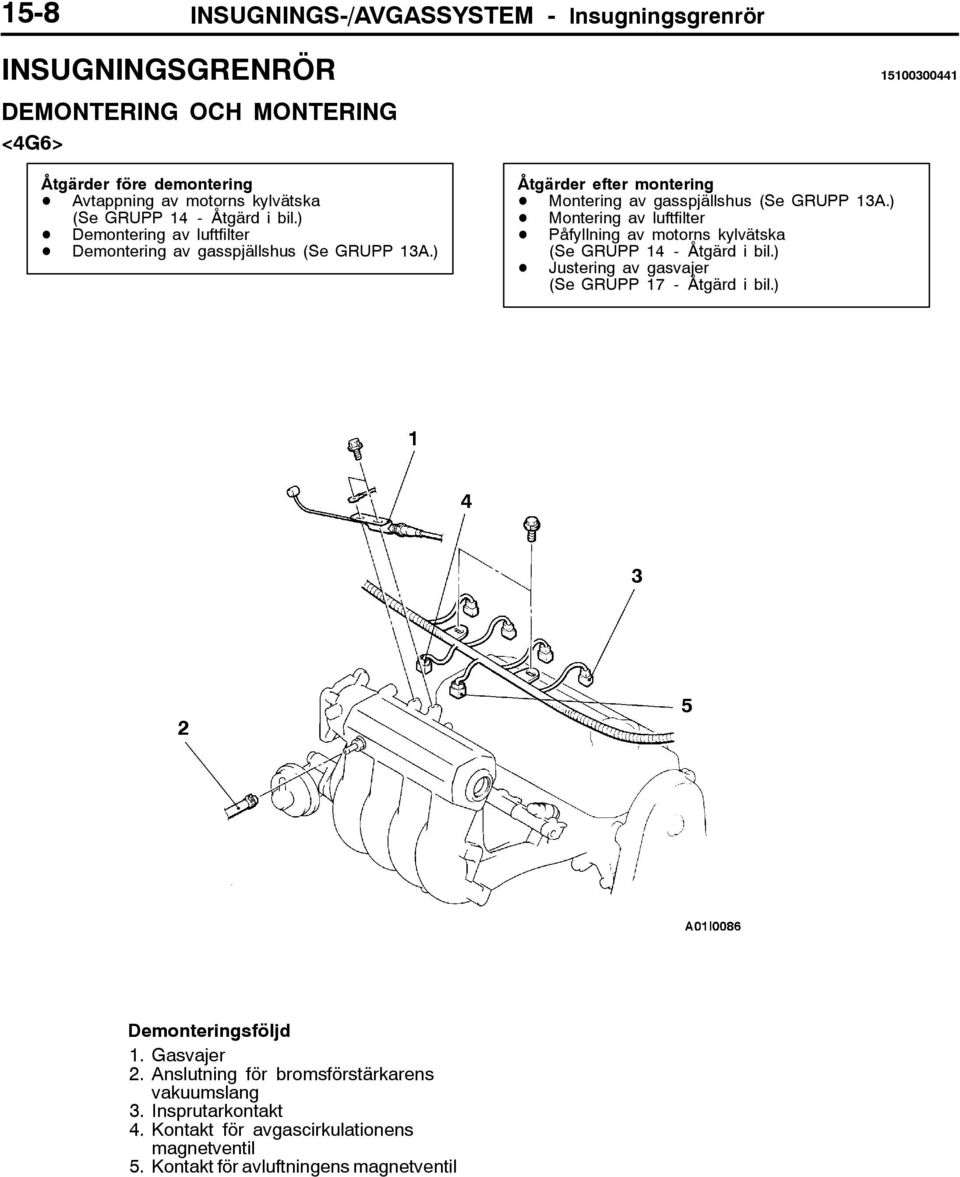

8 5-8 INSUGNINGS-/AVGASSYSTEM - Insugningsgrenrör INSUGNINGSGRENRÖR DEMONTERING OCH MONTERING <G6> Åtgärder före demontering D Avtappning av motorns kylvätska (Se GRUPP - Åtgärd i bil.) D Demontering av luftfilter D Demontering av gasspjällshus (Se GRUPP A.) Åtgärder efter montering D Montering av gasspjällshus (Se GRUPP A.) D Montering av luftfilter D Påfyllning av motorns kylvätska (Se GRUPP - Åtgärd i bil.) D Justering av gasvajer (Se GRUPP 7 - Åtgärd i bil.) 5 Demonteringsföljd. Gasvajer. Anslutning för bromsförstärkarens vakuumslang. Insprutarkontakt. Kontakt för avgascirkulationens magnetventil 5. Kontakt för avluftningens magnetventil

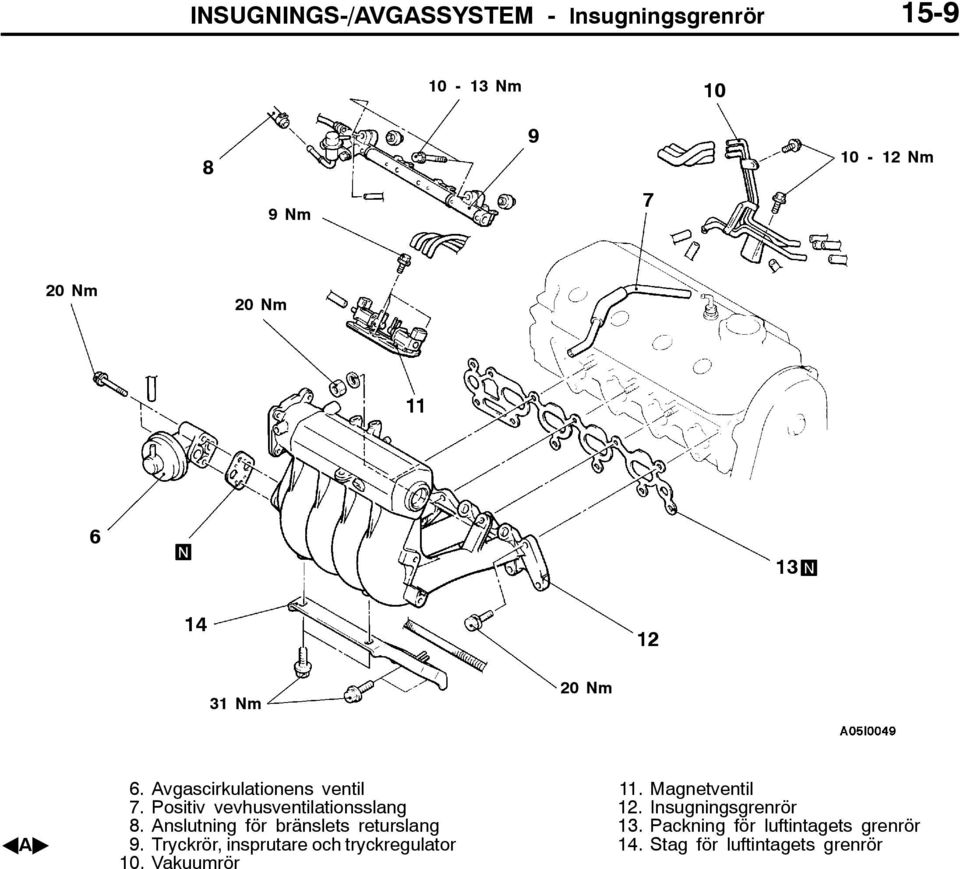

9 INSUGNINGS-/AVGASSYSTEM - Insugningsgrenrör Nm 0 8 9Nm Nm 0 Nm 0 Nm 6 Nm 0 Nm AA" 6. Avgascirkulationens ventil 7. Positiv vevhusventilationsslang 8. Anslutning för bränslets returslang 9. Tryckrör, insprutare och tryckregulator 0. Vakuumrör. Magnetventil. Insugningsgrenrör. Packning för luftintagets grenrör. Stag för luftintagets grenrör

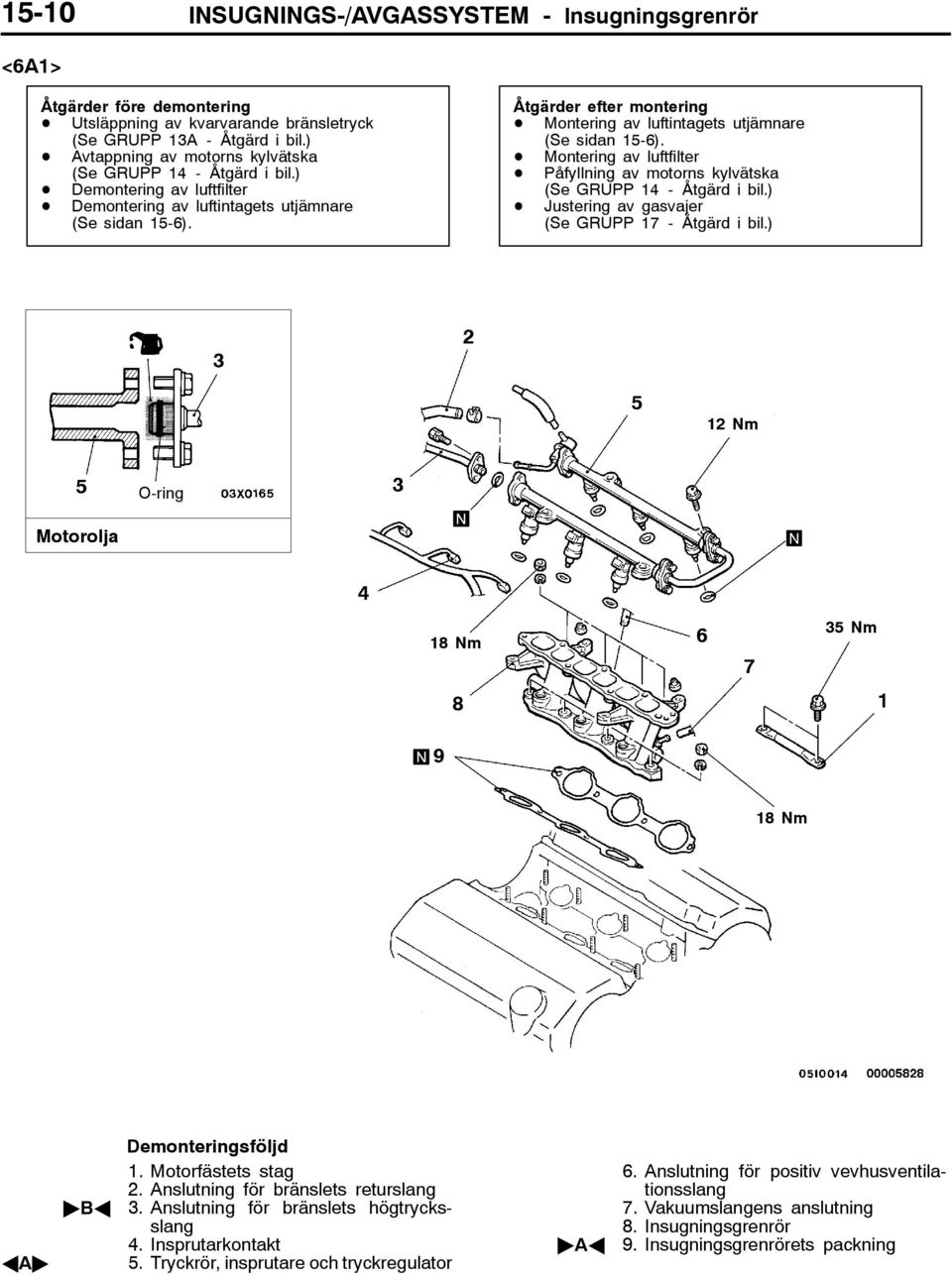

10 5-0 INSUGNINGS-/AVGASSYSTEM - Insugningsgrenrör <6A> Åtgärder före demontering D Utsläppning av kvarvarande bränsletryck (Se GRUPP A - Åtgärd i bil.) D Avtappning av motorns kylvätska (Se GRUPP - Åtgärd i bil.) D Demontering av luftfilter D Demontering av luftintagets utjämnare (Se sidan 5-6). Åtgärder efter montering D Montering av luftintagets utjämnare (Se sidan 5-6). D Montering av luftfilter D Påfyllning av motorns kylvätska (Se GRUPP - Åtgärd i bil.) D Justering av gasvajer (Se GRUPP 7 - Åtgärd i bil.) 5 Nm 5 O-ring Motorolja 8 Nm Nm Nm AA" "BA Demonteringsföljd. Motorfästets stag. Anslutning för bränslets returslang. Anslutning för bränslets högtrycksslang. Insprutarkontakt 5. Tryckrör, insprutare och tryckregulator "AA 6. Anslutning för positiv vevhusventilationsslang 7. Vakuumslangens anslutning 8. Insugningsgrenrör 9. Insugningsgrenrörets packning

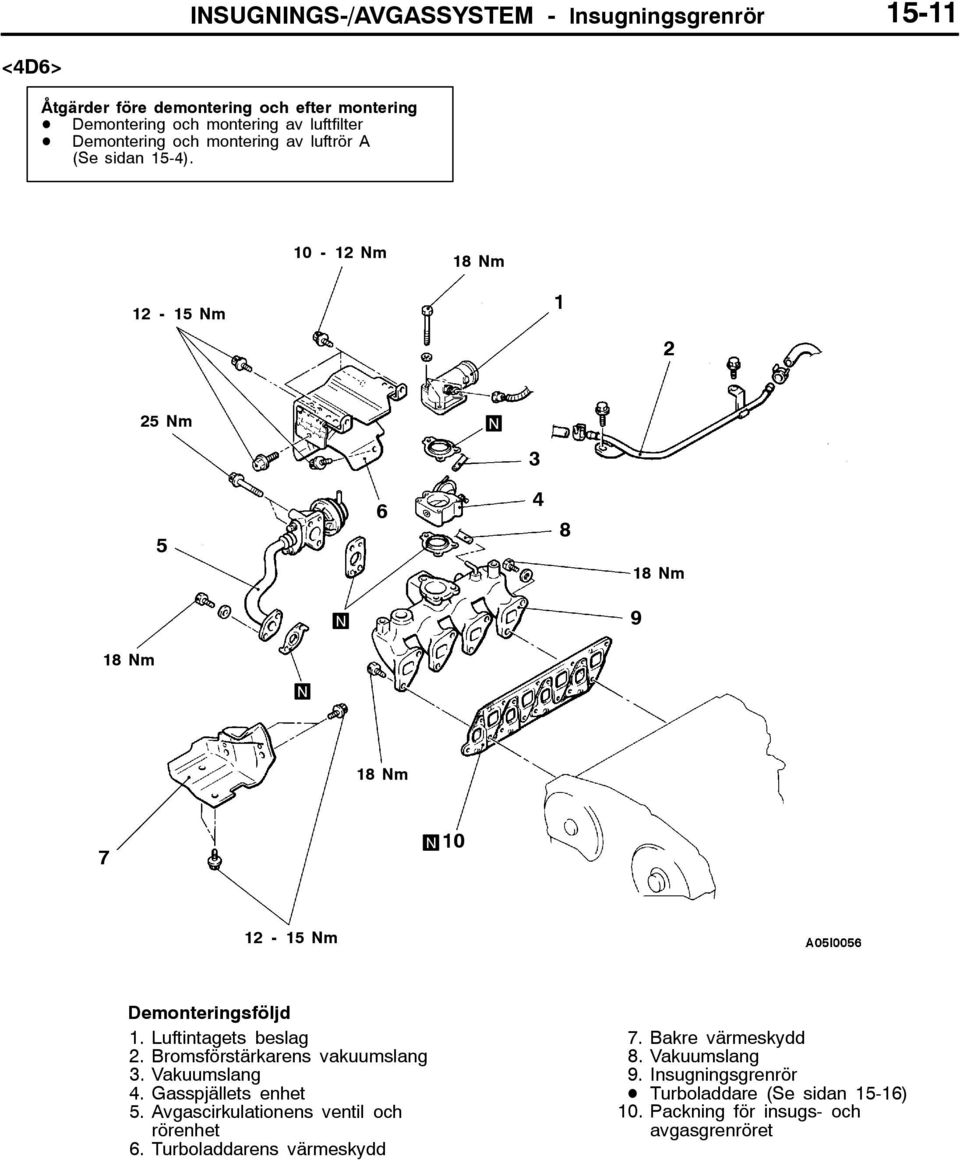

11 INSUGNINGS-/AVGASSYSTEM - Insugningsgrenrör 5- <D6> Åtgärder före demontering och efter montering D Demontering och montering av luftfilter D Demontering och montering av luftrör A (Se sidan 5-). 0 - Nm 8 Nm - 5 Nm 5 Nm Nm 9 8 Nm 8 Nm Nm Demonteringsföljd. Luftintagets beslag. Bromsförstärkarens vakuumslang. Vakuumslang. Gasspjällets enhet 5. Avgascirkulationens ventil och rörenhet 6. Turboladdarens värmeskydd 7. Bakre värmeskydd 8. Vakuumslang 9. Insugningsgrenrör D Turboladdare (Se sidan 5-6) 0. Packning för insugs- och avgasgrenröret

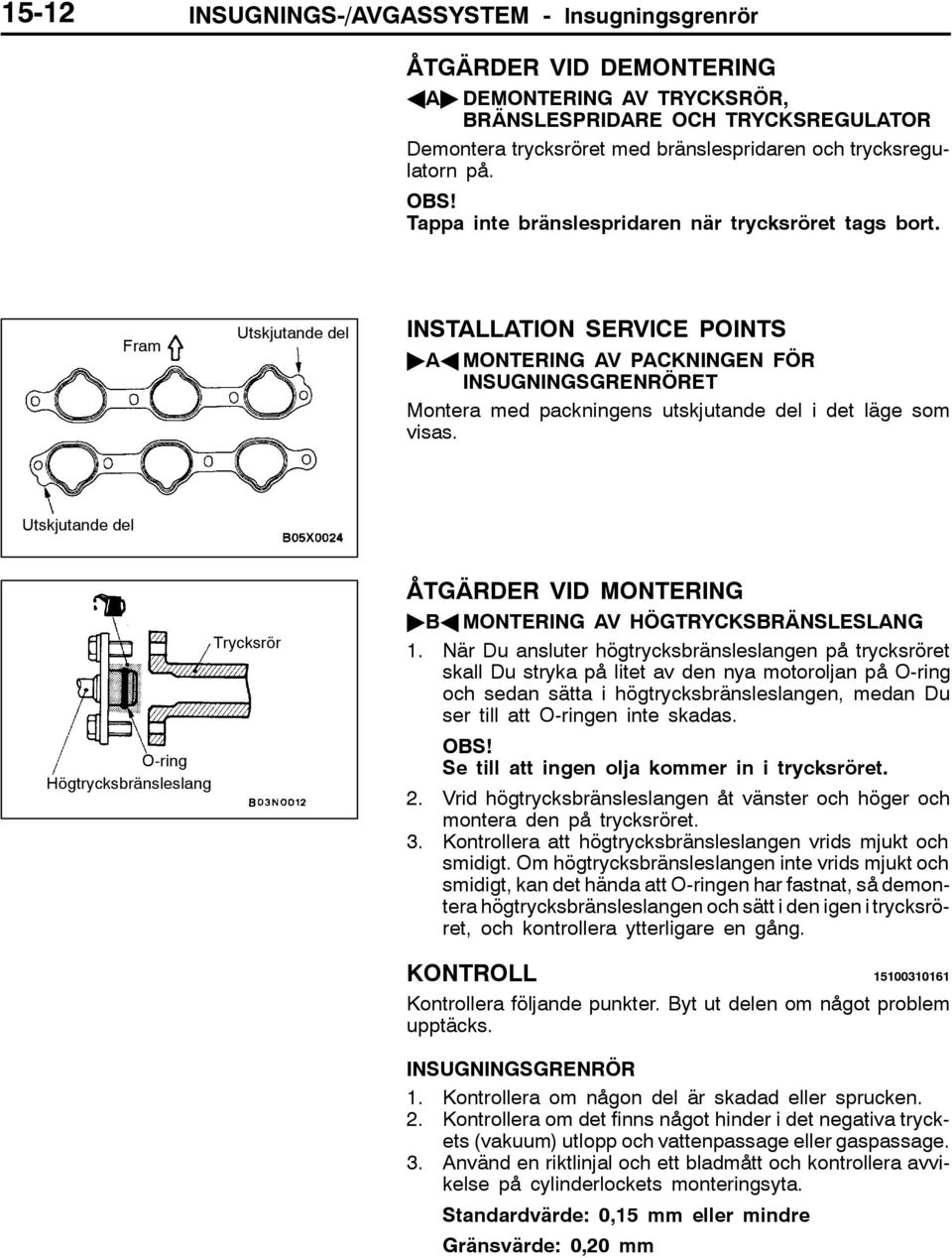

12 5- INSUGNINGS-/AVGASSYSTEM - Insugningsgrenrör ÅTGÄRDER VID DEMONTERING AA" DEMONTERING AV TRYCKSRÖR, BRÄNSLESPRIDARE OCH TRYCKSREGULATOR Demontera trycksröret med bränslespridaren och trycksregulatorn på. OBS! Tappa inte bränslespridaren när trycksröret tags bort. Fram Utskjutande del INSTALLATION SERVICE POINTS "AA MONTERING AV PACKNINGEN FÖR INSUGNINGSGRENRÖRET Montera med packningens utskjutande del i det läge som visas. Utskjutande del O-ring Högtrycksbränsleslang Trycksrör ÅTGÄRDER VID MONTERING "BA MONTERING AV HÖGTRYCKSBRÄNSLESLANG. När Du ansluter högtrycksbränsleslangen på trycksröret skall Du stryka på litet av den nya motoroljan på O-ring och sedan sätta i högtrycksbränsleslangen, medan Du ser till att O-ringen inte skadas. OBS! Se till att ingen olja kommer in i trycksröret.. Vrid högtrycksbränsleslangen åt vänster och höger och montera den på trycksröret.. Kontrollera att högtrycksbränsleslangen vrids mjukt och smidigt. Om högtrycksbränsleslangen inte vrids mjukt och smidigt, kan det hända att O-ringen har fastnat, så demontera högtrycksbränsleslangen och sätt i den igen i trycksröret, och kontrollera ytterligare en gång. KONTROLL Kontrollera följande punkter. Byt ut delen om något problem upptäcks. INSUGNINGSGRENRÖR. Kontrollera om någon del är skadad eller sprucken.. Kontrollera om det finns något hinder i det negativa tryckets (vakuum) utlopp och vattenpassage eller gaspassage.. Använd en riktlinjal och ett bladmått och kontrollera avvikelse på cylinderlockets monteringsyta. Standardvärde: 0,5 mm eller mindre Gränsvärde: 0,0 mm

13 INSUGNINGS-/AVGASSYSTEM - Avgasgrenrör 5- AVGASGRENRÖR DEMONTERING OCH MONTERING Åtgärder före demontering och efter montering D Demontering och montering av främre avgasrör (Se sidan 5-.) <G6> 9 Nm 9 Nm - 5 Nm 9 Nm Demonteringsföljd. Avgasgrenrörets skydd. Avgasgrenrör. Avgasgrenrörets packning

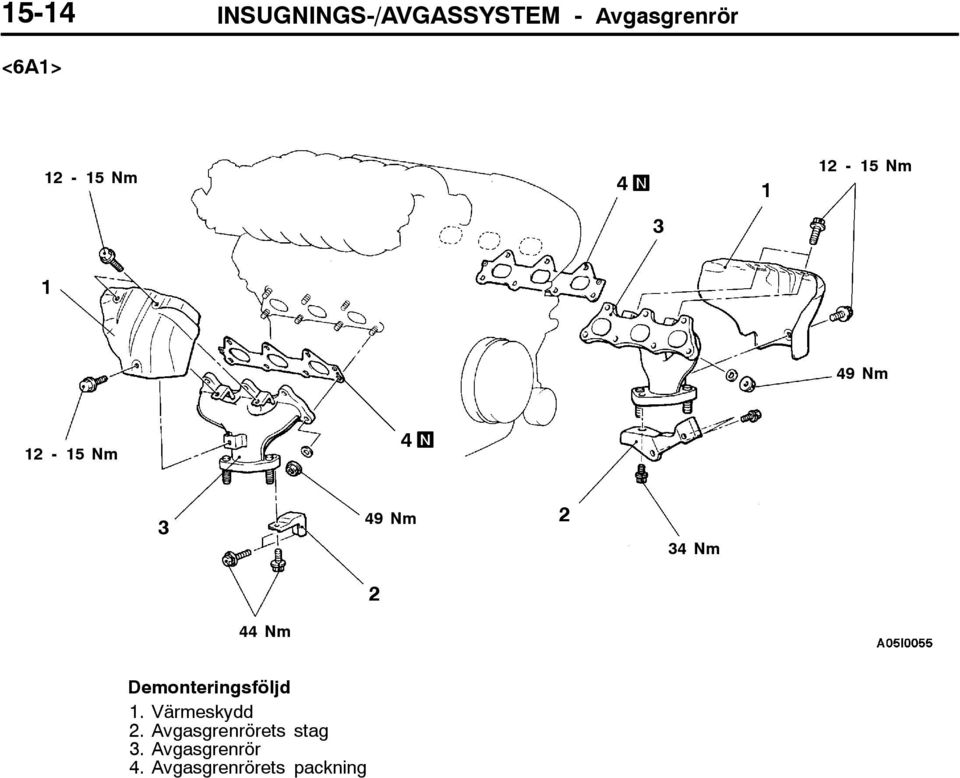

14 5- INSUGNINGS-/AVGASSYSTEM - Avgasgrenrör <6A> - 5 Nm - 5 Nm 9 Nm - 5 Nm 9 Nm Nm Nm Demonteringsföljd. Värmeskydd. Avgasgrenrörets stag. Avgasgrenrör. Avgasgrenrörets packning

15 INSUGNINGS-/AVGASSYSTEM - Avgasgrenrör 5-5 <D6> 9 Nm Nm 9 Nm Demonteringsföljd. Främre värmeskydd. Motorupphängare. Avgasgrenrör D Turboladdare (Se sidan 5-6). Packning för insugs- och avgasgrenröret KONTROLL AVGASGRENRÖR. Kontrollera om någon del är skadad eller sprucken.. Använd en riktlinjal och ett bladmått och kontrollera avvikelse på cylinderlockets monteringsyta. Standardvärde: 0,5 mm eller mindre Gränsvärde: 0,0 mm

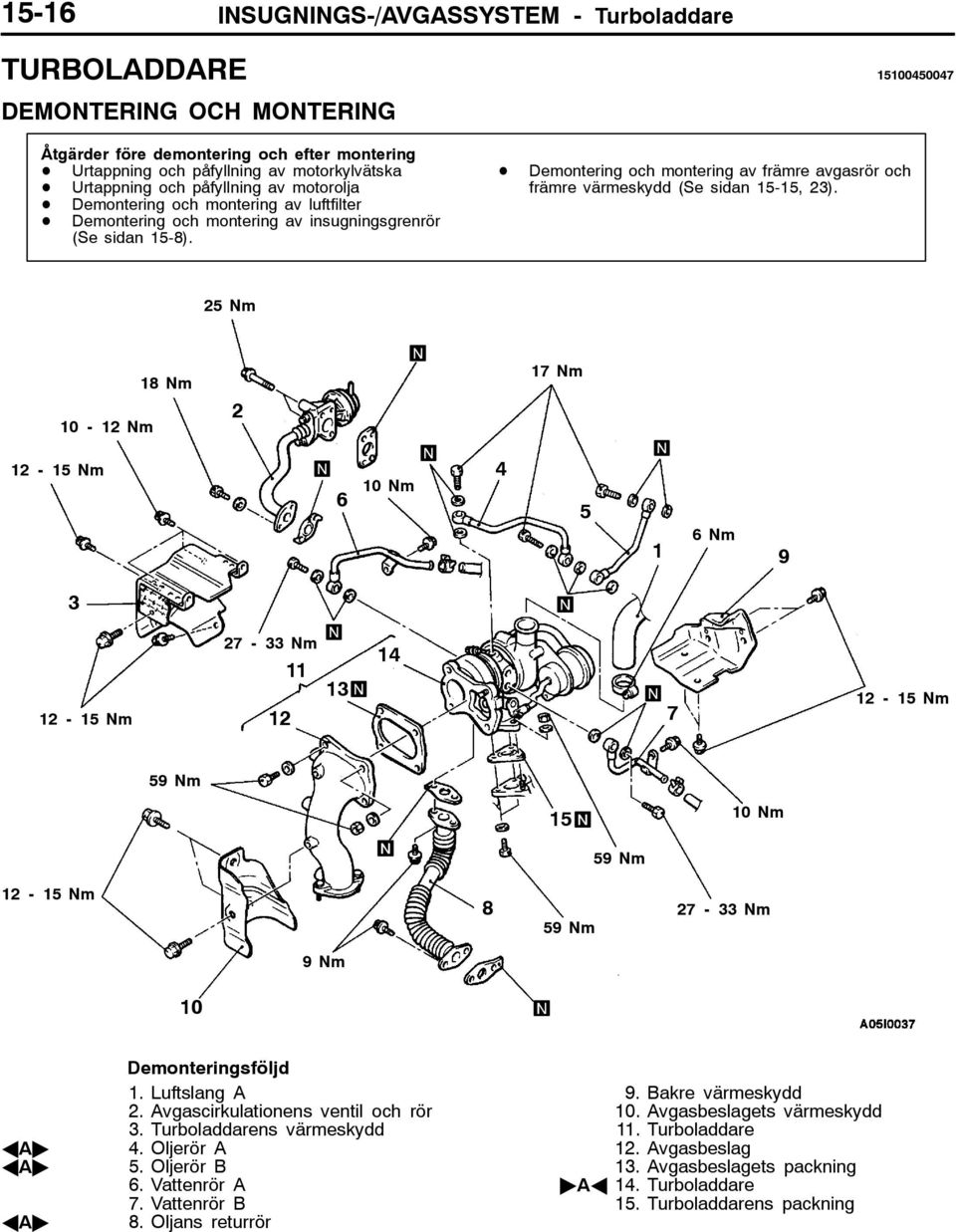

16 5-6 INSUGNINGS-/AVGASSYSTEM - Turboladdare TURBOLADDARE DEMONTERING OCH MONTERING Åtgärder före demontering och efter montering D Urtappning och påfyllning av motorkylvätska D Urtappning och påfyllning av motorolja D Demontering och montering av luftfilter D Demontering och montering av insugningsgrenrör (Se sidan 5-8). D Demontering och montering av främre avgasrör och främre värmeskydd (Se sidan 5-5, ). 5 Nm 0 - Nm 8 Nm 7 Nm - 5 Nm 6 0 Nm 5 6Nm 9-5 Nm 7 - Nm 7-5 Nm 59 Nm 5 0 Nm 59 Nm - 5 Nm 8 59 Nm 7 - Nm 9Nm 0 AA" AA" AA" Demonteringsföljd. Luftslang A. Avgascirkulationens ventil och rör. Turboladdarens värmeskydd. Oljerör A 5. Oljerör B 6. Vattenrör A 7. Vattenrör B 8. Oljans returrör 9. Bakre värmeskydd 0. Avgasbeslagets värmeskydd. Turboladdare. Avgasbeslag. Avgasbeslagets packning "AA. Turboladdare 5. Turboladdarens packning

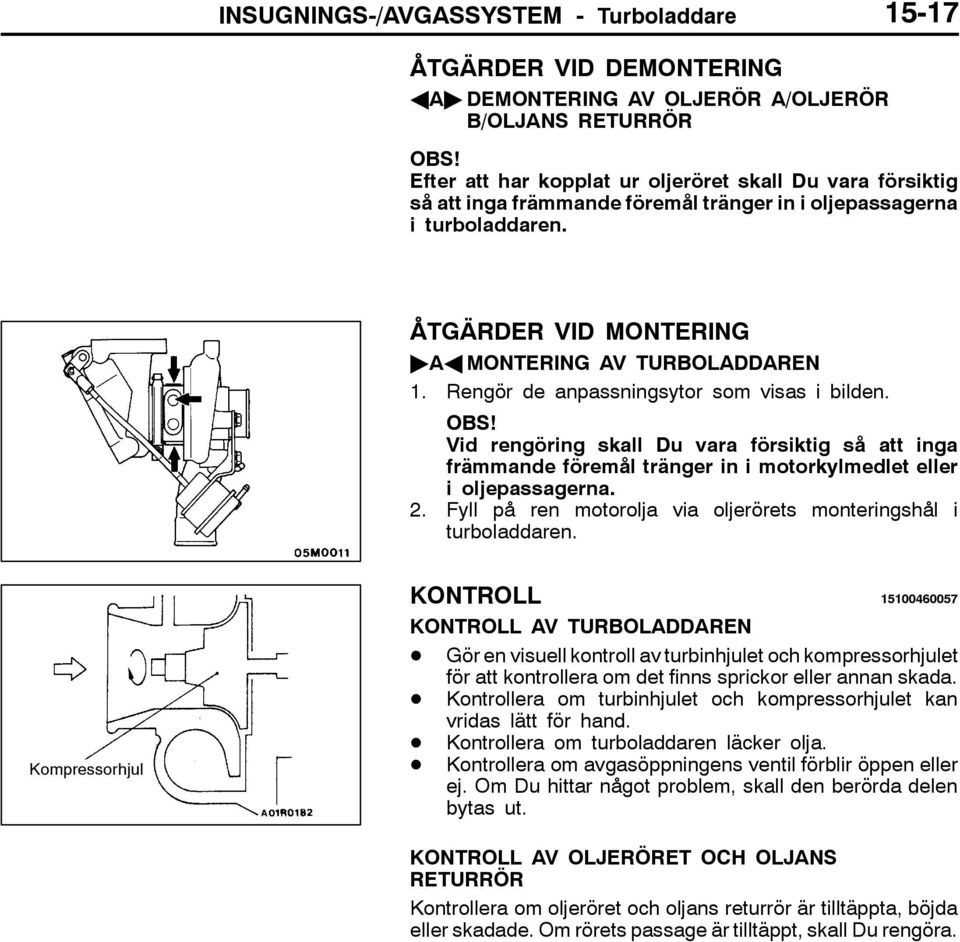

17 INSUGNINGS-/AVGASSYSTEM - Turboladdare 5-7 ÅTGÄRDER VID DEMONTERING AA" DEMONTERING AV OLJERÖR A/OLJERÖR B/OLJANS RETURRÖR OBS! Efter att har kopplat ur oljeröret skall Du vara försiktig så att inga främmande föremål tränger in i oljepassagerna i turboladdaren. ÅTGÄRDER VID MONTERING "AA MONTERING AV TURBOLADDAREN. Rengör de anpassningsytor som visas i bilden. OBS! Vid rengöring skall Du vara försiktig så att inga främmande föremål tränger in i motorkylmedlet eller i oljepassagerna.. Fyll på ren motorolja via oljerörets monteringshål i turboladdaren. Kompressorhjul KONTROLL KONTROLL AV TURBOLADDAREN D Gör en visuell kontroll av turbinhjulet och kompressorhjulet för att kontrollera om det finns sprickor eller annan skada. D Kontrollera om turbinhjulet och kompressorhjulet kan vridas lätt för hand. D Kontrollera om turboladdaren läcker olja. D Kontrollera om avgasöppningens ventil förblir öppen eller ej. Om Du hittar något problem, skall den berörda delen bytas ut. KONTROLL AV OLJERÖRET OCH OLJANS RETURRÖR Kontrollera om oljeröret och oljans returrör är tilltäppta, böjda eller skadade. Om rörets passage är tilltäppt, skall Du rengöra.

18 5-8 INSUGNINGS-/AVGASSYSTEM - Turboladdare ISÄRTAGNING OCH HOPSÄTTNING Isärtagningsföljd. Slangklammer. Slang. Låsring (E-ring) "FA. Aktivator för turboladdarens avgasöppning "EA 5. Koppling "DA 6. Turbinhus AA" "CA 7. Låsring AB" "BA 8. Turbinhjul 9. Kompressorhölje "AA 0. O-ring Låsring ÅTGÄRDER VID DEMONTERING AA" DEMONTERING AV LÅSRINGEN Lägg enheten med kompressorhöljet riktat nedåt och använd en låsringstång för att ta av låsringen som håller fast kompressorhöljet. OBS! När Du tar av låsringen skall Du hålla den med fingrarna så att den inte flyger iväg.

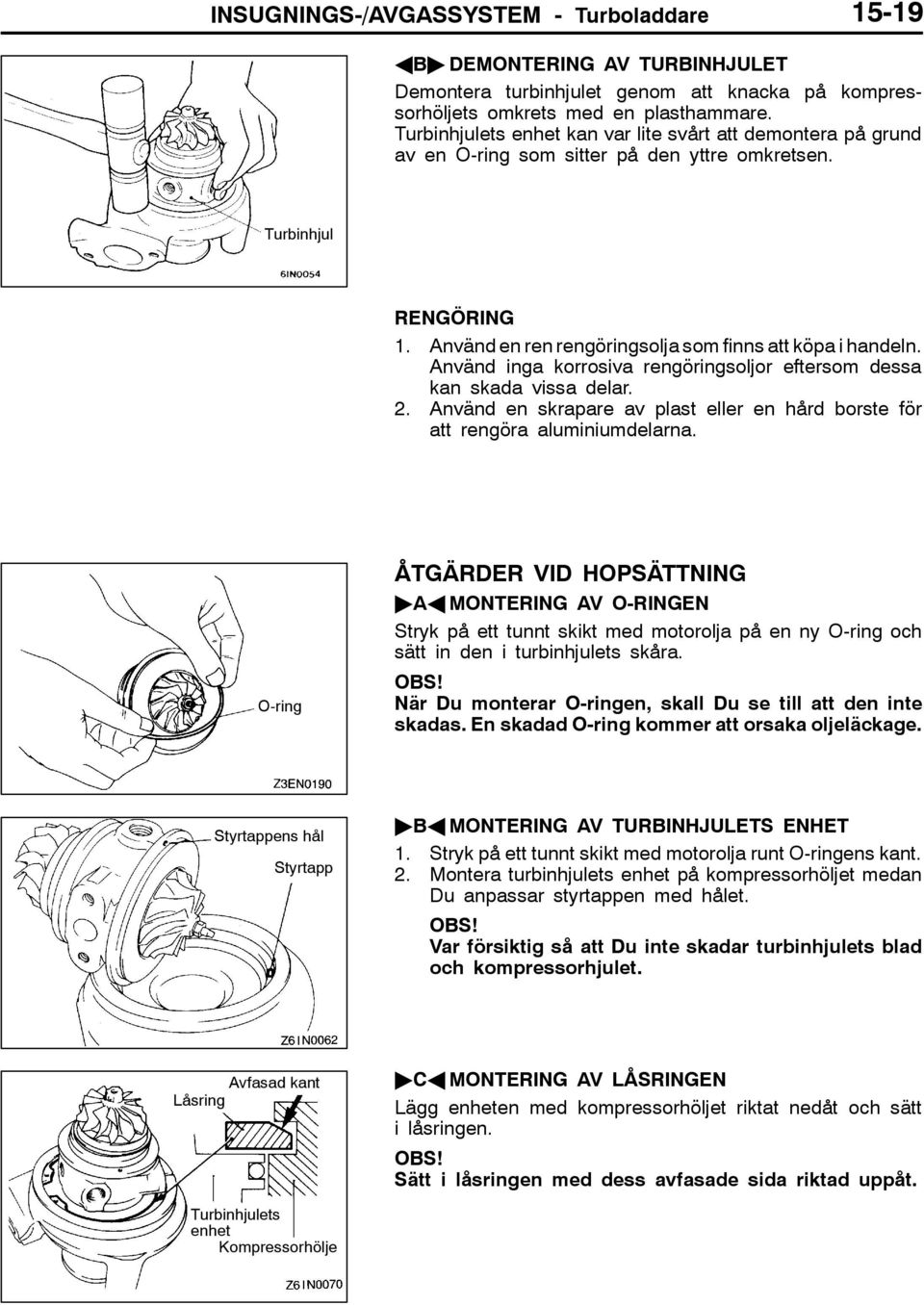

19 INSUGNINGS-/AVGASSYSTEM - Turboladdare 5-9 AB" DEMONTERING AV TURBINHJULET Demontera turbinhjulet genom att knacka på kompressorhöljets omkrets med en plasthammare. Turbinhjulets enhet kan var lite svårt att demontera på grund av en O-ring som sitter på den yttre omkretsen. Turbinhjul RENGÖRING. Använd en ren rengöringsolja som finns att köpa i handeln. Använd inga korrosiva rengöringsoljor eftersom dessa kan skada vissa delar.. Använd en skrapare av plast eller en hård borste för att rengöra aluminiumdelarna. O-ring ÅTGÄRDER VID HOPSÄTTNING "AA MONTERING AV O-RINGEN Stryk på ett tunnt skikt med motorolja på en ny O-ring och sätt in den i turbinhjulets skåra. OBS! När Du monterar O-ringen, skall Du se till att den inte skadas. En skadad O-ring kommer att orsaka oljeläckage. Styrtappens hål Styrtapp "BA MONTERING AV TURBINHJULETS ENHET. Stryk på ett tunnt skikt med motorolja runt O-ringens kant.. Montera turbinhjulets enhet på kompressorhöljet medan Du anpassar styrtappen med hålet. OBS! Var försiktig så att Du inte skadar turbinhjulets blad och kompressorhjulet. Avfasad kant Låsring "CA MONTERING AV LÅSRINGEN Lägg enheten med kompressorhöljet riktat nedåt och sätt i låsringen. OBS! Sätt i låsringen med dess avfasade sida riktad uppåt. Turbinhjulets enhet Kompressorhölje

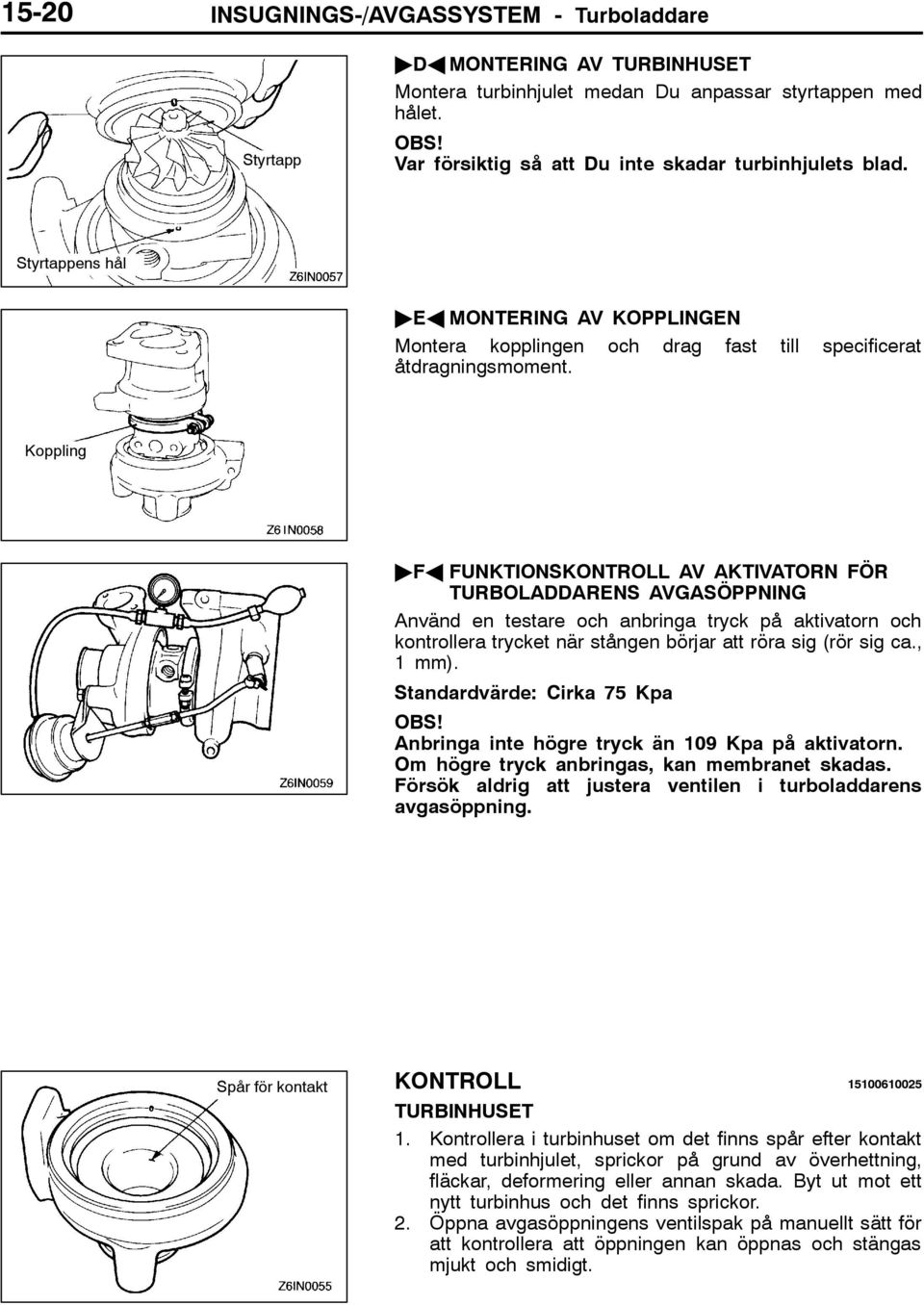

20 5-0 INSUGNINGS-/AVGASSYSTEM - Turboladdare Styrtapp "DA MONTERING AV TURBINHUSET Montera turbinhjulet medan Du anpassar styrtappen med hålet. OBS! Var försiktig så att Du inte skadar turbinhjulets blad. Styrtappens hål "EA MONTERING AV KOPPLINGEN Montera kopplingen och drag fast till specificerat åtdragningsmoment. Koppling "FA FUNKTIONSKONTROLL AV AKTIVATORN FÖR TURBOLADDARENS AVGASÖPPNING Använd en testare och anbringa tryck på aktivatorn och kontrollera trycket när stången börjar att röra sig (rör sig ca., mm). Standardvärde: Cirka 75 Kpa OBS! Anbringa inte högre tryck än 09 Kpa på aktivatorn. Om högre tryck anbringas, kan membranet skadas. Försök aldrig att justera ventilen i turboladdarens avgasöppning. Spår för kontakt KONTROLL TURBINHUSET. Kontrollera i turbinhuset om det finns spår efter kontakt med turbinhjulet, sprickor på grund av överhettning, fläckar, deformering eller annan skada. Byt ut mot ett nytt turbinhus och det finns sprickor.. Öppna avgasöppningens ventilspak på manuellt sätt för att kontrollera att öppningen kan öppnas och stängas mjukt och smidigt.

21 INSUGNINGS-/AVGASSYSTEM - Turboladdare 5- Kompressorhjul Oljepassage Turbinhjul Vattenpassage KOMPRESSORHÖLJET Kontrollera i kompressorhöljet om det finns spår efter kontakt med kompressorhjulet eller annan skada. TURBINHJULETS ENHET. Kontrollera om det finns böjning, grader, skada, korrosion i kompressorhjulets blad och spår efter kontaktmärken på baksidan, och byt ut vid behov.. Kontrollera om turbinhjulets oljepassage innehåller avlagringar eller om den är tilltäppt.. Kontrollera även om det finns avlagringar eller om vattenpassagen är tilltäppt.. Kontrollera att turbinhjulet och kompressorhjulet roterar mjukt och smidigt. OLJERÖR/OLJANS RETURRÖR Rätta till eller byt ut oljeröret eller oljans returrör om något av dessa är tilltäppt, trasigt, deformerat eller skadat på annat sätt.

22 5- INSUGNINGS-/AVGASSYSTEM - Avgasrör och huvudljuddämpare AVGASRÖR OCH HUVUDLJUDDÄMPARE DEMONTERING OCH MONTERING Åtgärder före demontering och efter montering D Demontering och montering av den undre plåten <G6> Åtdragningsmoment för utliggarens monteringsbult, 0, 7 Nm 6 Nm Nm Nm 5 9 Nm 9-59 Nm 7 6 Nm Nm 9 Nm Nm Nm Nm 7 Demonteringsföljd för huvudljuddämparen. Huvudljuddämparens enhet. Packning. Utliggare. Bakändens utliggare 5. Bakre utliggare 6. Bakre golvets värmeskyddsplåt Demonteringsföljd för det mittre avgasröret AA" "AA 7. Syresensor 8. Det mittre avgasröret 9. Packning 0. Utliggare. Mittre utliggare AA" Katalysatorns demonteringsföljd. Katalysator. Packning Demonteringsföljd för det främre avgasröret "AA. Syresensor 5. Det främre avgasröret 6. Packning 7. Utliggare 8. Det främre avgasrörets fäste

23 INSUGNINGS-/AVGASSYSTEM - Avgasrör och huvudljuddämpare 5- Åtdragningsmoment för utliggarens monteringsbult, 0, 7 Nm Nm Nm 5 6 Nm <6A> 6 9 Nm 6 9 Nm 9-59 Nm Nm Nm 9 Nm Nm 8 0 Nm 0 6 <D6> Nm 9 Nm Nm Nm 5 Nm 9 Nm Demonteringsföljd för huvudljuddämparen. Huvudljuddämparens enhet. Packning. Utliggare. Bakändens utliggare 5. Bakre utliggare 6. Bakre golvets värmeskyddsplåt Demonteringsföljd för det mittre avgasröret AA" "AA 7. Syresensor 8. Det mittre avgasröret 9. Packning 0. Utliggare. Mittre utliggare AA" Katalysatorns demonteringsföljd. Katalysator. Packning Demonteringsföljd för det främre avgasröret "AA. Syresensor 5. Det främre avgasröret 6. Packning 7. Utliggare

24 5- INSUGNINGS-/AVGASSYSTEM - Avgasrör och huvudljuddämpare ÅTGÄRDER VID DEMONTERING AA" DEMONTERING AV SYRESENSOR ÅTGÄRDER VID MONTERING "AA MONTERING AV SYRESENSOR MD998770
