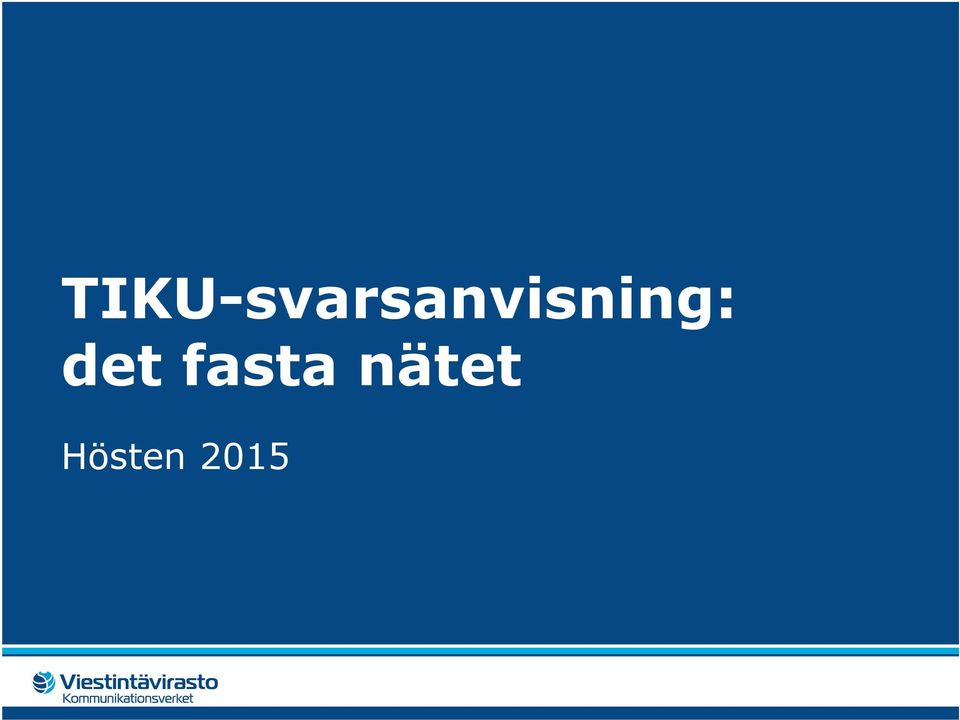

1 TIKU-svarsanvisning: det fastanätet Hösten 2015

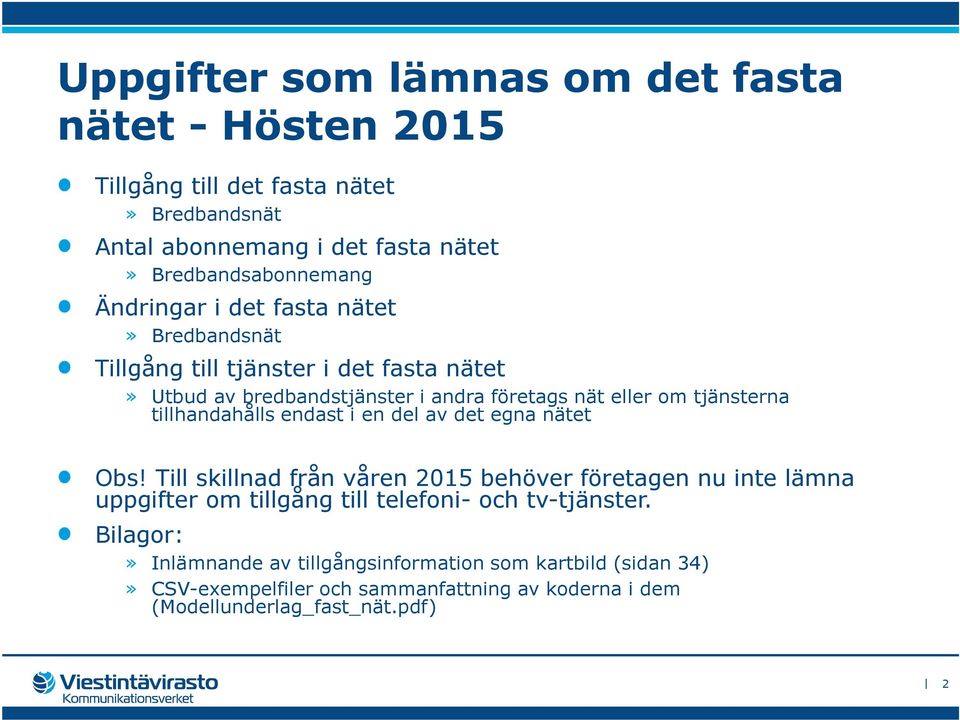

2 Uppgifter som lämnas om det fasta nätet- Hösten 2015 Tillgång till det fasta nätet» Bredbandsnät Antal abonnemang i det fasta nätet» Bredbandsabonnemang Ändringar i det fasta nätet» Bredbandsnät Tillgång till tjänster i det fasta nätet» Utbud av bredbandstjänster i andra företags nät eller om tjänsterna tillhandahålls endast i en del av det egna nätet Obs! Till skillnad från våren 2015 behöver företagen nu inte lämna uppgifter om tillgång till telefoni- och tv-tjänster. Bilagor:» Inlämnande av tillgångsinformation som kartbild (sidan 34)» CSV-exempelfiler och sammanfattning av koderna i dem (Modellunderlag_fast_nät.pdf) 2

3 Allmänna anvisningar Uppgifterna för det fasta nätet uppges i första hand i textform på en CSV-blankett» Den första raden är en rubrikrad» Informationsfältena (= kolumnerna) separeras med semikolon ";"» Blanketten måste innehålla minst alla obligatoriska uppgifter» Rubrikerna och innehållsuppgifterna måste vara i exakt rätt format så att datainsamlingssystemet kan godkänna svaret. Radernas och kolumnernas ordningsföljd är dock inte av betydelse. Exempel på CSV-svarsblanketterna som bilaga Sammandrag av koderna i blanketter: "Modellunderlag_fast_nät.pdf" [Esittäjän nimi, titteli] [pvm] 3

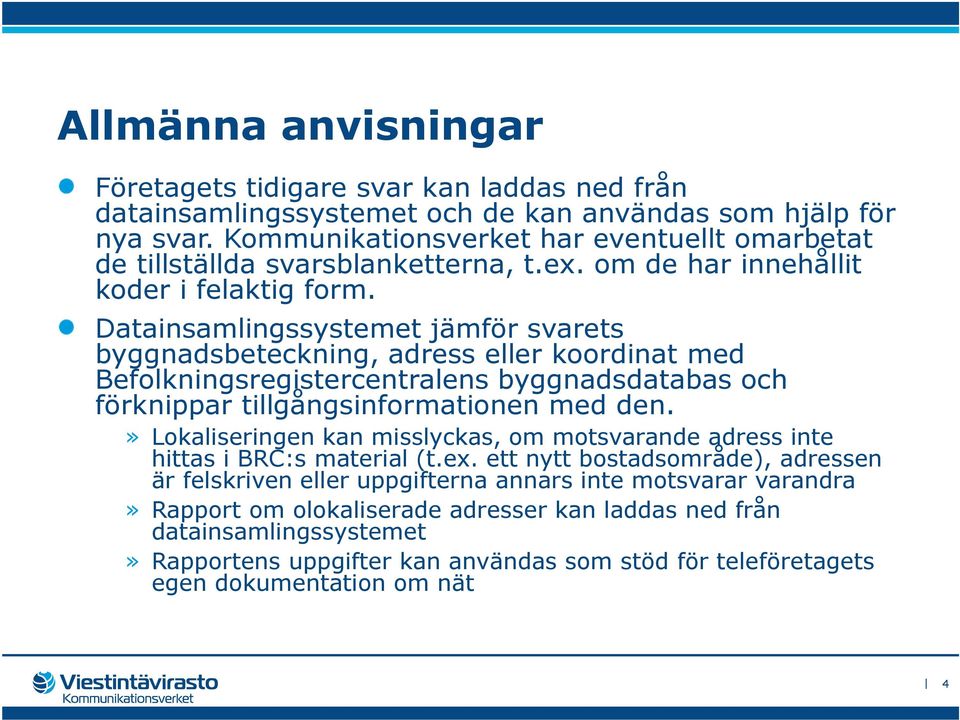

4 Allmänna anvisningar Företagets tidigare svar kan laddas ned från datainsamlingssystemet och de kan användas som hjälp för nya svar. Kommunikationsverket har eventuellt omarbetat de tillställda svarsblanketterna, t.ex. om de har innehållit koder i felaktig form. Datainsamlingssystemet jämför svarets byggnadsbeteckning, adress eller koordinat med Befolkningsregistercentralens byggnadsdatabas och förknippar tillgångsinformationen med den.» Lokaliseringen kan misslyckas, om motsvarande adress inte hittas i BRC:s material (t.ex. ett nytt bostadsområde), adressen är felskriven eller uppgifterna annars inte motsvarar varandra» Rapport om olokaliserade adresser kan laddas ned från datainsamlingssystemet» Rapportens uppgifter kan användas som stöd för teleföretagets egen dokumentation om nät 4

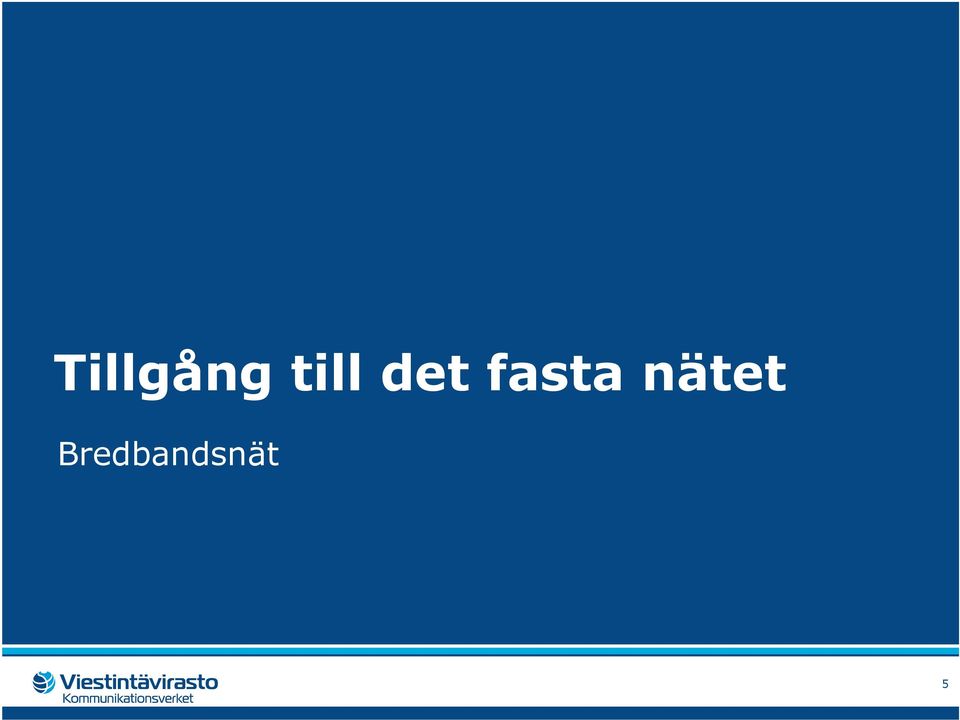

5 Tillgång till det fasta nätet Bredbandsnät 5

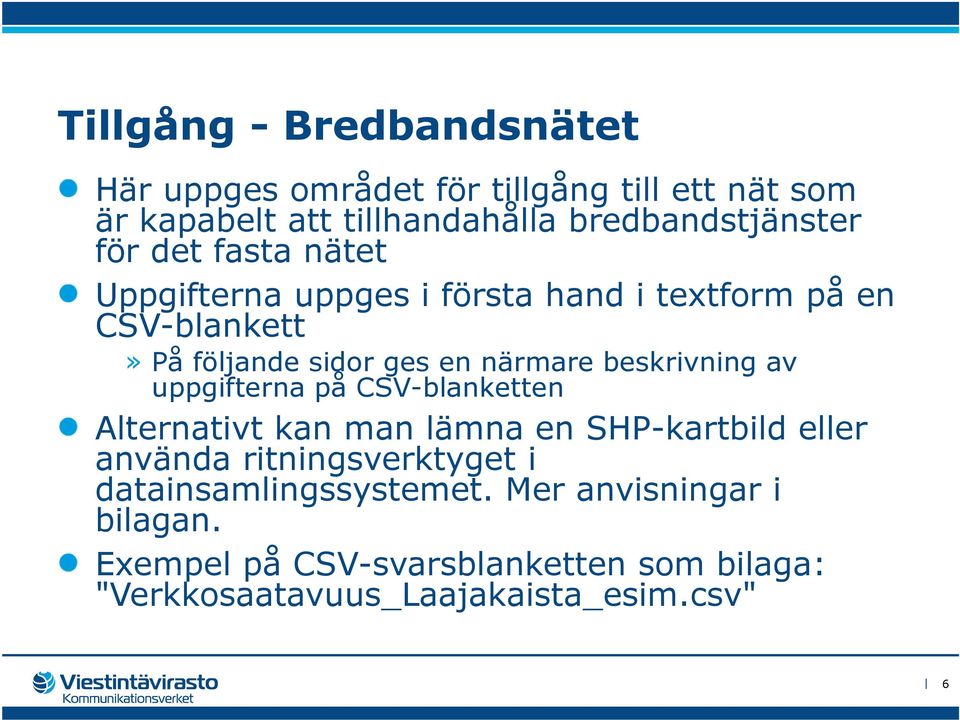

6 Tillgång - Bredbandsnätet Här uppges området för tillgång till ett nät som är kapabelt att tillhandahålla bredbandstjänster för det fasta nätet Uppgifterna uppges i första hand i textform på en CSV-blankett» På följande sidor ges en närmare beskrivning av uppgifterna på CSV-blanketten Alternativt kan man lämna en SHP-kartbild eller använda ritningsverktyget i datainsamlingssystemet. Mer anvisningar i bilagan. Exempel på CSV-svarsblanketten som bilaga: "Verkkosaatavuus_Laajakaista_esim.csv" 6

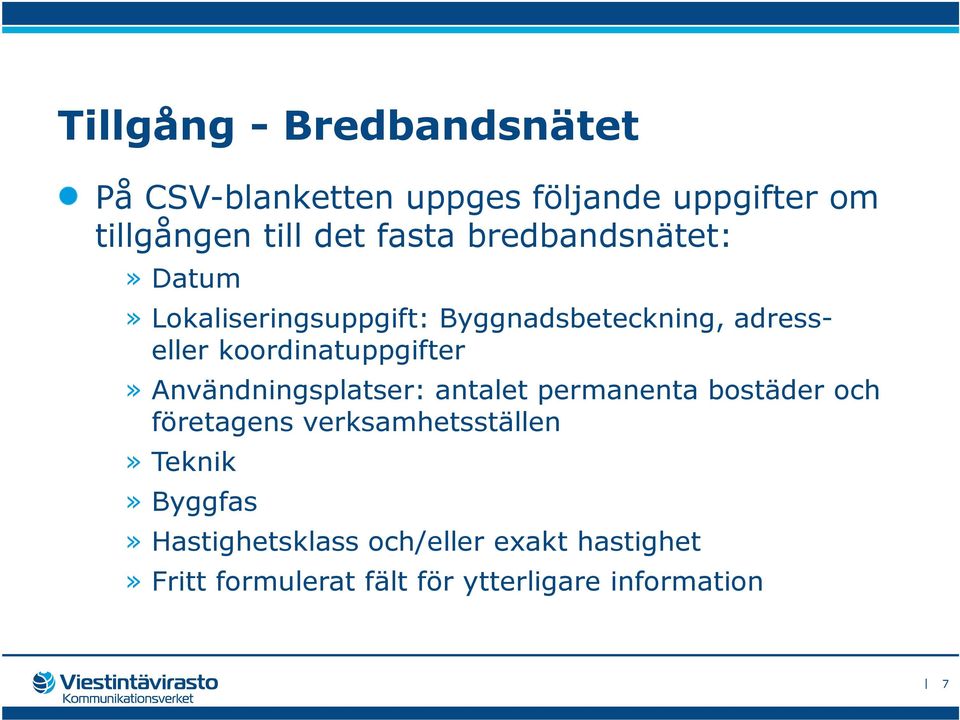

7 Tillgång - Bredbandsnätet På CSV-blanketten uppges följande uppgifter om tillgången till det fasta bredbandsnätet:» Datum» Lokaliseringsuppgift: Byggnadsbeteckning, adresseller koordinatuppgifter» Användningsplatser: antalet permanenta bostäder och företagens verksamhetsställen» Teknik» Byggfas» Hastighetsklass och/eller exakt hastighet» Fritt formulerat fält för ytterligare information 7

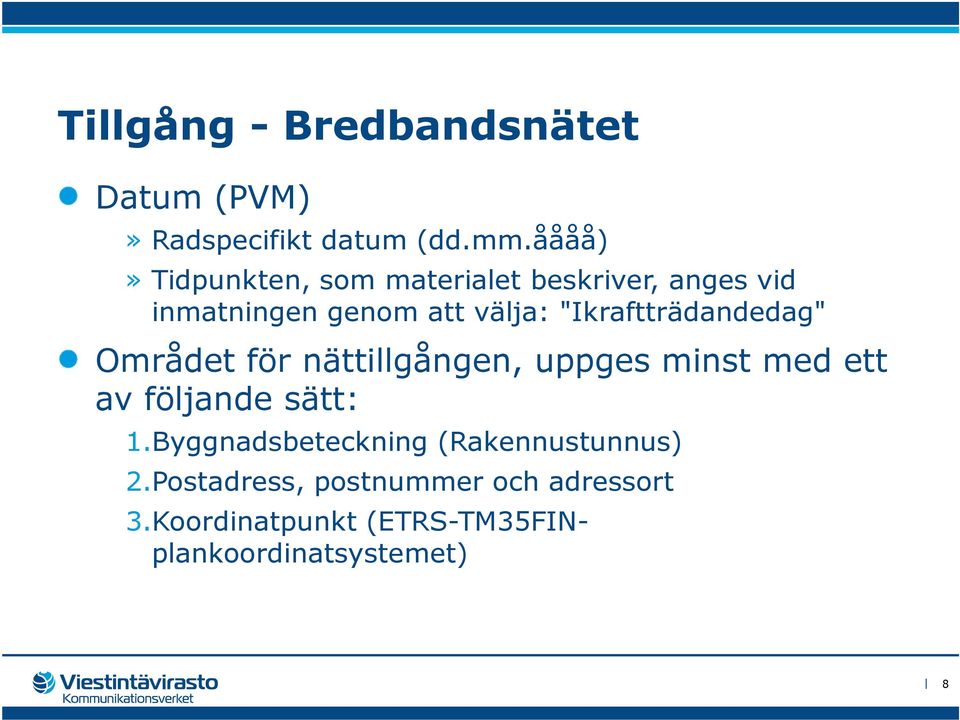

8 Tillgång - Bredbandsnätet Datum (PVM)» Radspecifikt datum (dd.mm.åååå)» Tidpunkten, som materialet beskriver, anges vid inmatningen genom att välja: "Ikraftträdandedag" Området för nättillgången, uppges minst med ett av följande sätt: 1.Byggnadsbeteckning (Rakennustunnus) 2.Postadress, postnummer och adressort 3.Koordinatpunkt (ETRS-TM35FINplankoordinatsystemet) 8

9 Tillgång - Bredbandsnätet Användningsplatser (Käyttöpaikat)» Antalet permanenta bostäder och företagens verksamhetsställen i angiven position» Ej obligatorisk uppgift, om byggnadsbeteckning eller adress är angiven. PVM Postiosoite Postinro Postitoimipaikka Kunta I-koord. P-koord. Rakennustunnus Käyttöpaikat Täydellisyydentie Helsinki Helsinki A B Osoitepolku 2 A Seinäjoki Seinäjoki Osoitepolku 2 B Seinäjoki Seinäjoki Osoitepolku Seinäjoki Seinäjoki Turku Peltotie Espoo Espoo Sivutie Espoo Espoo Honkanen Kempele

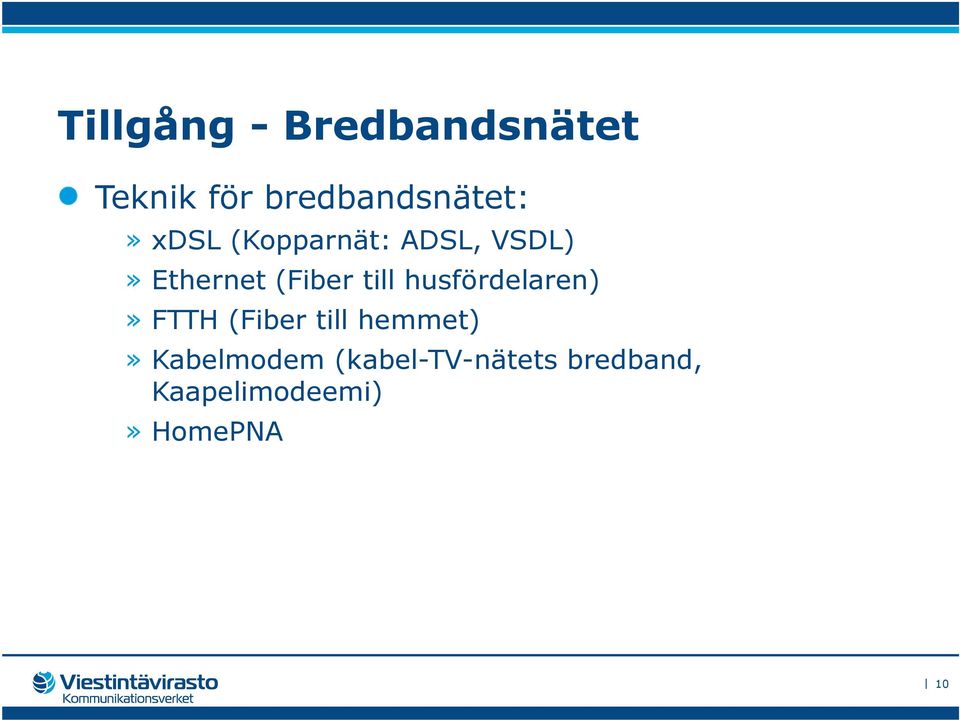

10 Tillgång - Bredbandsnätet Teknik för bredbandsnätet:» xdsl (Kopparnät: ADSL, VSDL)» Ethernet (Fiber till husfördelaren)» FTTH (Fiber till hemmet)» Kabelmodem (kabel-tv-nätets bredband, Kaapelimodeemi)» HomePNA 10

11 Tillgång - Bredbandsnätet Byggfas (Rakennusvaihe)» Färdig nätförbindelse kopplad till angiven position som kan tas i användning på beställning: "1"» Förbindelse som kräver mindre utbyggnad, t.ex. en obyggd huskabel: "2"» Om exakt uppgift inte finns att tillgå, används fas "2". Tekniikka Rakennusvaihe DL-luokka UL-luokka DL UL Lisätieto Ethernet Ilmoitettu kaikki rakennuksen sijaintitiedot. Valmiiksi kytketyt liittymät, jonka asiakas saa tilaukse Kaapelimodeemi , Sijainti voidaan ilmoittaa pelkän rakennustunnuksen avulla, jos se on tiedossa. / Lokaliseringen ka xdsl Jos rakennustunnusta ei tiedetä, ilmoitetaan rakennuksen osoite. / Om man inte vet byggnadsbet xdsl Jos yhteen asuntoon on saatavilla eritasoinen palvelu kuin muihin rakennuksen asuntoihin, voidaa xdsl ,5+ 2 0,512 Koordinaatteja tai käyttöpaikkoja (asuntojen tai toimitilojen määrää) ei tarvitse ilmoittaa, mikäli HomePNA 1 0,5+ 0,5-0,512 0,256 Rakennustunnuksen tai osoitteen puuttuessa ilmoitetaan koordinaatti ja käyttöpaikkojen määrä. FTTH Uusi omakotitalo, johon valokuituliittymä voidaan toteuttaa pienellä lisärakentamisella (talokaap FTTH Uusi asuinalue, jonka rakennustunnuksia ei vielä tiedetä, mutta asuntojen määrä tiedetään ja joih FTTH Kiinteän verkon saatavuus voidaan viimesijaisesti ilmoittaa myös postinumerokohtaisesti. / Tillgå 11

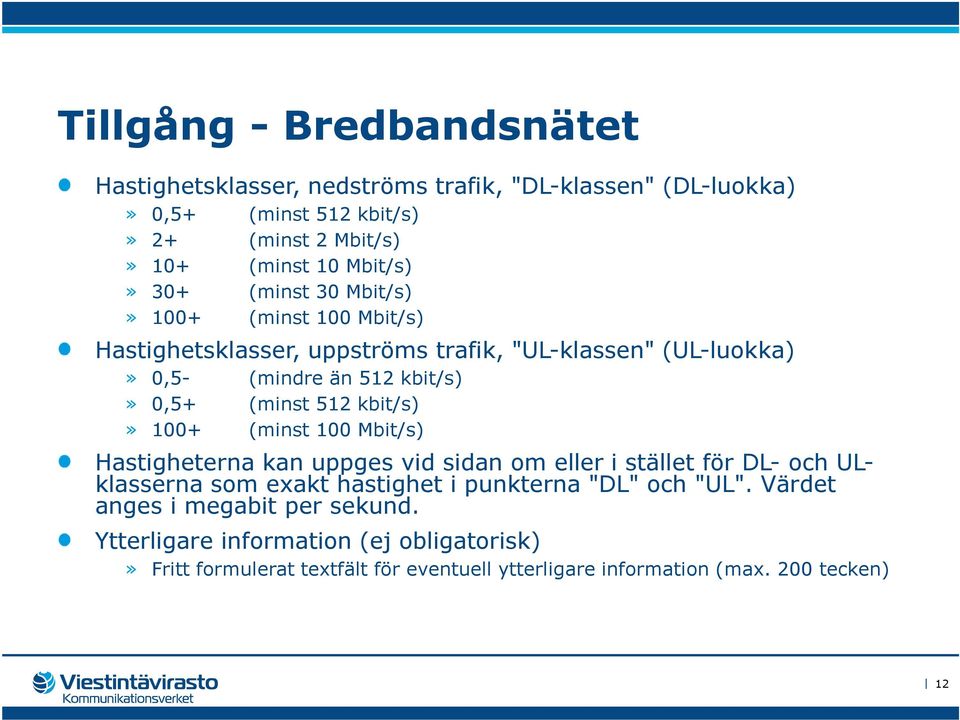

12 Tillgång - Bredbandsnätet Hastighetsklasser, nedströms trafik, "DL-klassen" (DL-luokka)» 0,5+ (minst 512 kbit/s)» 2+ (minst 2 Mbit/s)» 10+ (minst 10 Mbit/s)» 30+ (minst 30 Mbit/s)» 100+ (minst 100 Mbit/s) Hastighetsklasser, uppströms trafik, "UL-klassen" (UL-luokka)» 0,5- (mindre än 512 kbit/s)» 0,5+ (minst 512 kbit/s)» 100+ (minst 100 Mbit/s) Hastigheterna kan uppges vid sidan om eller i stället för DL- och ULklasserna som exakt hastighet i punkterna "DL" och "UL". Värdet anges i megabit per sekund. Ytterligare information (ej obligatorisk)» Fritt formulerat textfält för eventuell ytterligare information (max. 200 tecken) 12

13 Antal abonnemang i det fasta nätet Bredband 13

14 Antal abonnemang - Bredband Här uppges antalet till slutkunder levererade bredbandsabonnemang för det fasta nätet Uppgifterna meddelas per postnummer, separerade enligt teknik, hastighetsklass och typ av kund Uppgifterna uppges i textform på en CSVblankett På följande sidor ges en närmare beskrivning av uppgifterna som lämnas Exempel på CSV-svarsblanketten som bilaga: "Liittymämäärä_Laajakaista_esim.csv" 14

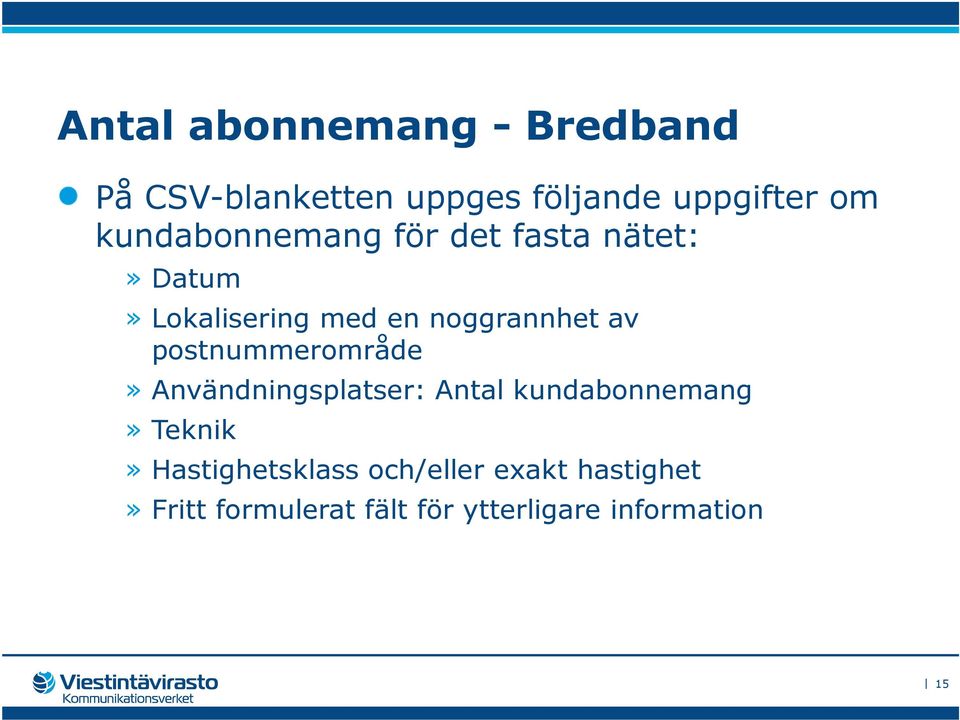

15 Antal abonnemang - Bredband På CSV-blanketten uppges följande uppgifter om kundabonnemang för det fasta nätet:» Datum» Lokalisering med en noggrannhet av postnummerområde» Användningsplatser: Antal kundabonnemang» Teknik» Hastighetsklass och/eller exakt hastighet» Fritt formulerat fält för ytterligare information 15

16 Antal abonnemang - Bredband Datum (PVM)» Radspecifikt datum (dd.mm.åååå)» Tidpunkten, som materialet beskriver, anges vid inmatningen genom att välja: "Ikraftträdandedag" Lokaliseringsuppgift» Postnummer och adressort» Kommunuppgift ej obligatorisk Användningsplatser (Käyttöpaikat)» Antalet slutkunder inom postnummerområdet i fråga, separerade enligt teknik, hastighet och typ av kund PVM Postiosoite Postinro Postitoimipaikka Kunta I-koord. P-koord. Rakennustunnus Käyttöpaikat Espoo Espoo Espoo Espoo Oulu Oulu Oulu Oulu Vantaa Vantaa Espoo Espoo

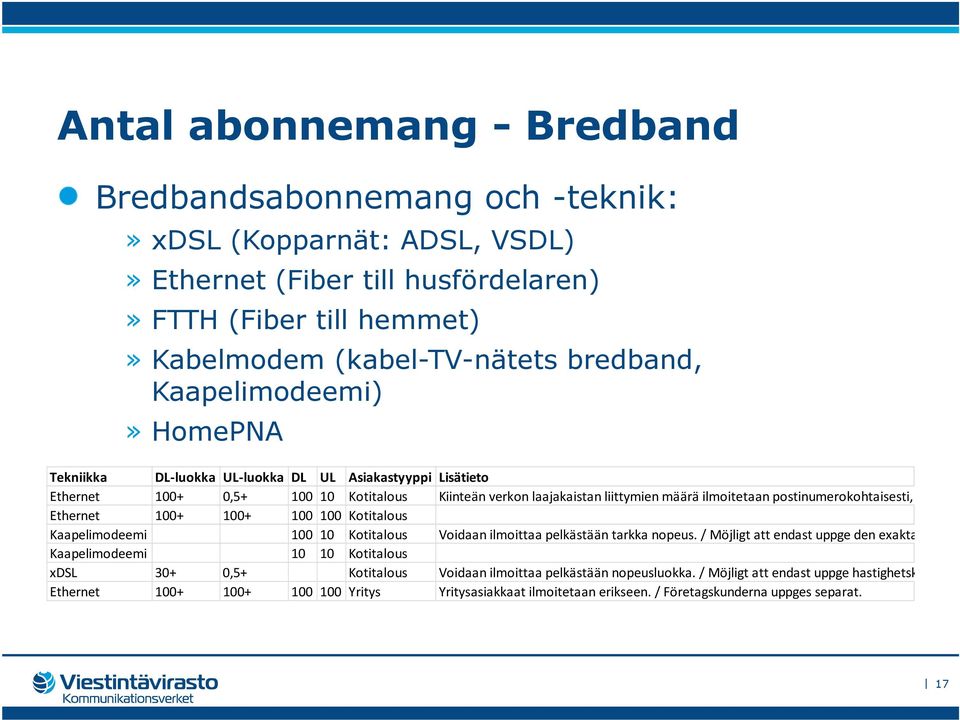

17 Antal abonnemang - Bredband Bredbandsabonnemang och -teknik:» xdsl (Kopparnät: ADSL, VSDL)» Ethernet (Fiber till husfördelaren)» FTTH (Fiber till hemmet)» Kabelmodem (kabel-tv-nätets bredband, Kaapelimodeemi)» HomePNA Tekniikka DL-luokka UL-luokka DL UL Asiakastyyppi Lisätieto Ethernet , Kotitalous Kiinteän verkon laajakaistan liittymien määrä ilmoitetaan postinumerokohtaisesti, eroteltuna tekniikan, nopeu Ethernet Kotitalous Kaapelimodeemi Kotitalous Voidaan ilmoittaa pelkästään tarkka nopeus. / Möjligt att endast uppge den exakta hastigheten. Kaapelimodeemi Kotitalous xdsl 30+ 0,5+ Kotitalous Voidaan ilmoittaa pelkästään nopeusluokka. / Möjligt att endast uppge hastighetsklass. Ethernet Yritys Yritysasiakkaat ilmoitetaan erikseen. / Företagskunderna uppges separat. 17

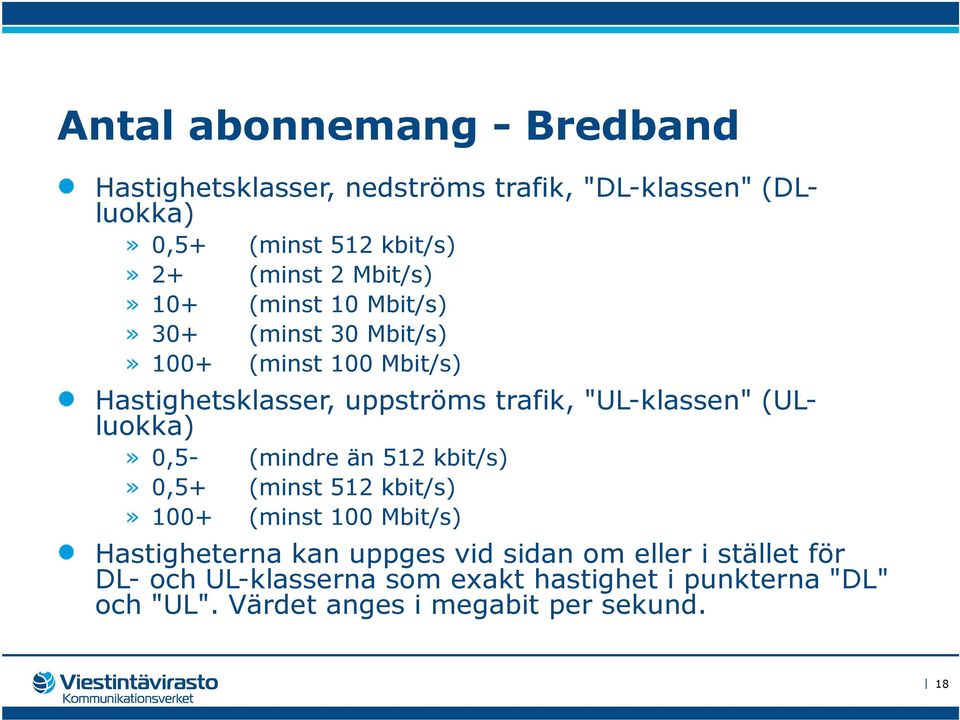

18 Antal abonnemang - Bredband Hastighetsklasser, nedströms trafik, "DL-klassen" (DLluokka)» 0,5+ (minst 512 kbit/s)» 2+ (minst 2 Mbit/s)» 10+ (minst 10 Mbit/s)» 30+ (minst 30 Mbit/s)» 100+ (minst 100 Mbit/s) Hastighetsklasser, uppströms trafik, "UL-klassen" (ULluokka)» 0,5- (mindre än 512 kbit/s)» 0,5+ (minst 512 kbit/s)» 100+ (minst 100 Mbit/s) Hastigheterna kan uppges vid sidan om eller i stället för DL- och UL-klasserna som exakt hastighet i punkterna "DL" och "UL". Värdet anges i megabit per sekund. 18

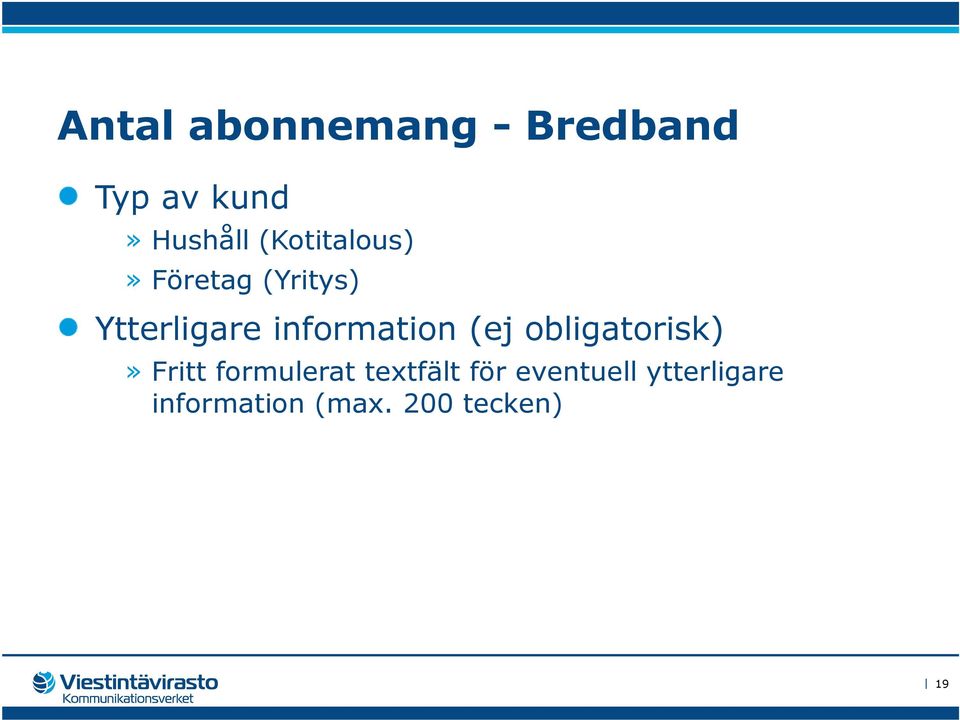

19 Antal abonnemang - Bredband Typ av kund» Hushåll (Kotitalous)» Företag (Yritys) Ytterligare information (ej obligatorisk)» Fritt formulerat textfält för eventuell ytterligare information (max. 200 tecken) 19

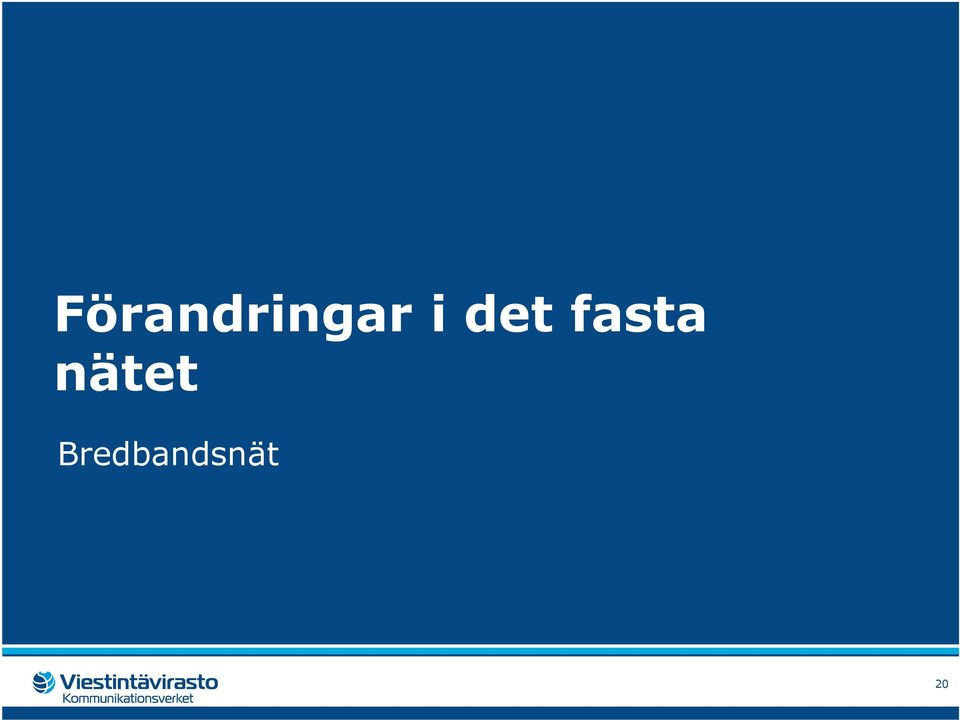

20 Förandringar i det fasta nätet Bredbandsnät 20

21 Förändringar - Bredbandsnätet Eventuella förändringar i tillgångsområdet för det fasta nätet (bygg- och nedläggningsplaner) Uppgifterna uppges i textform på en CSVblankett På följande sidor ges en närmare beskrivning av uppgifterna som lämnas Exempel på CSV-svarsblanketten som bilaga: "Verkkomuutokset_Laajakaista_esim.csv" 21

22 Förändringar - Bredbandsnätet På CSV-blanketten uppges följande uppgifter om förändringarna i tillgången till det fasta bredbandsnätet:» Datum för genomförande av ändringar» Lokaliseringsuppgift: Byggnadsbeteckning, adresseller koordinatuppgifter» Användningsplatser: antalet bostäder och företagens verksamhetsställen» Teknik» Byggfas: bygg- eller nedläggningsplan» Fritt formulerat fält för ytterligare information 22

23 Förändringar - Bredbandsnätet Datum (PVM)» När planerar företaget att genomföra förändringarna (dd.mm.åååå) Området för nättillgången, uppges minst med ett av följande sätt: 1.Byggnadsbeteckning (Rakennustunnus) 2.Postadress, postnummer och adressort 3.Koordinatpunkt (ETRS-TM35FINplankoordinatsystemet) 23

24 Förändringar - Bredbandsnätet Användningsplatser (Käyttöpaikat)» Antalet permanenta bostäder och företagens verksamhetsställen i angiven position» Obligatorisk uppgift endast om byggnadsbeteckning eller adress inte är angiven. PVM Postiosoite Postinro Postitoimipaikka Kunta I-koord. P-koord. Rakennustunnus Käyttöpaikat Täydellisyydentie 1 B Helsinki Helsinki A Helsinki B Osoitepolku Seinäjoki Seinäjoki Näkkäläntie Enontekiö Enontekiö Karukylä Karukylä 24

25 Förändringar - Bredbandsnätet Teknik för bredbandsnätet:» xdsl (Kopparnät: ADSL, VSDL)» Ethernet (Fiber till husfördelaren)» FTTH (Fiber till hemmet)» Kabelmodem (kabel-tv-nätets bredband, Kaapelimodeemi)» HomePNA Tekniikka Rakennusvaihe Lisätieto Ethernet R Suunniteltu rakennettava verkko ilmoitettuna rakennuskohtaisesti. Muutokset tulevat voimaan PVM-sarakkeen mukaisena ajankohtana. / Kaapelimodeemi R Suunniteltu kaapeli-laajakaistaverkko. / Planerat kabelbredbandsnät. xdsl R xdsl P Laajakaistaverkon purkusuunnitelma. / Nedläggningsplaner för bredbandsnätet. xdsl P Laajakaistaverkon purkusuunnitelma, joka kohdistuu koko postinumeroalueelle. / Nedläggningsplaner för bredbandsnätet, som riktar sig ti 25

26 Förändringar - Bredbandsnätet Byggfas (Rakennusvaihe)» Byggplan. Företaget håller på att bygga ett nytt nät på angivet område: "R"» Nedläggningsplan. Företaget håller på att avveckla nätet på angivet område: "P" Ytterligare information (ej obligatorisk)» Fritt formulerat textfält för eventuell ytterligare information (max. 200 tecken) 26

27 Tillgång till tjänster i det fasta nätet Bredband 27

28 Tillgång till tjänster Här uppges tillgången till bredbandstjänster i andra företags nät eller om tjänsterna tillhandahålls endast i en del av det egna nätet Det antas att tjänsten alltid erbjuds i företagets hela eget nät, om inte annat uppges» I så fall behöver man inte lämna blanketten Tillgång till tjänster" Uppgifterna uppges i textform på en CSV-blankett På följande sidor ges en närmare beskrivning av uppgifterna som lämnas Exempel på CSV-svarsblanketten som bilaga: "Palvelusaatavuus_Kiinteä_verkko_esim.csv" 28

29 Tillgång till tjänster På CSV-blanketten anges följande uppgifter om tillgången till bredbandstjänster i det fasta nätet i eget nät och i andra företags nät» Datum» Lokaliseringsuppgift» Teknik» Nätföretag» Typ av kund» Säljförbud» Fritt formulerat fält för ytterligare information 29

30 Tillgång till tjänster Datum (PVM)» Radspecifikt datum (dd.mm.åååå)» Tidpunkten, som materialet beskriver, anges vid inmatningen genom att välja: "Ikraftträdandedag" Lokaliseringsinformation för tillgång till tjänster» Tillgång till tjänster överallt i nätföretagets nät, uppges i fältet Kommun: "Suomi"» Tillgång till tjänster i en viss kommun, uppges genom att ge kommunnamnet i fältet Kommun» Tillgång till tjänster inom ett visst postnummerområde, uppges genom att ge postnumret och adressorten» Tillgång till tjänster kan också uppges med en noggrannhet av adress 30

31 Tillgång till tjänster Teknik för fasta bredbandsnät:» xdsl (Kopparnät: ADSL, VSDL)» Ethernet (Fiber till husfördelaren)» FTTH (Fiber till hemmet)» Kabelmodem (kabel-tv-nätets bredband, Kaapelimodeemi)» HomePNA PVM Postiosoite Postinro Postitoimipaikka Kunta I-koord. P-koord. Rakennustunnus Tekniikka Verkkoyritys Asiakastyyppi Myyntikielto Lisätieto Utsjoki FTTH TIKU Kotitalous Palveluntarjontaa toisen yrityksen verkossa kyseisen kunnan alueella, vain kuluttajaliittymiä. / Tjänsteutb Suomi HomePNA TIKU Yritys Palveluntarjontaa toisen yrityksen verkossa, vain yrityksille, koko Suomen alueella. / Tjänsteutbud i andra Lohja xdsl TIKU Palveluntarjontaa (laajakaista) toisen yrityksen verkossa kyseisen kunnan alueella, kuluttajille ja yrityksille Lauttasaarentie Helsinki Helsinki xdsl TIKU Palveluntarjontaa toisen yrityksen verkossa, vain tietyssä osoitteessa. / Tjänsteutbud i andra företags nä Suomi GSM TIKU Palveluntarjontaa toisen yrityksen matkaviestinverkossa, koko Suomen alueella. / Tjänsteutbud i andra fö Suomi FTTH TIKU M Verkkoyritys, jolla ei lainkaan palveluntarjontaa. / Nätföretag som inte alls har tjänsteutbud. 31

32 Tillgång till tjänster Nätföretag (Verkkoyritys)» Med hjälp av operatörs-id uppges det teleföretag i vars nät tjänsterna tillhandahålls» Operatörernas id finns på undersidan Tillgång till tjänster i datainsamlingssystemet» En operatörs-id har formen "TIKU " Typ av kund (Asiakastyyppi)» Hushåll (Kotitalous): Tjänsterna tillhandahålls endast för konsumentkunder» Företag (Yritys): Tjänsterna tillhandahålls endast för företagskunder» Om fältet är tomt, antas det att tjänsterna tillhandahålls båda typer av kund 32

33 Tillgång till tjänster Säljförbud (Myyntikielto)» Det antas att tjänsten alltid erbjuds i företagets hela eget nät, om inte annat uppges» Om tjänsterna inte tillhandahålls i eget nät (t.ex. enbart nätoperatörsverksamhet) eller i en del av det (t.ex. affärsmässiga skäl), uppges detta med kod "M" i punkten säljförbud.» Då måste också ens egen operatörs-id anges i den för ändamålet reserverade punkten Ytterligare information (ej obligatorisk)» Fritt formulerat textfält för eventuell ytterligare information (max. 200 tecken) 33

34 Bilaga: Inlämnande av tillgångsinformation som kartbild Bredbands-, telefon- och tv-nät 34

35 Inlämnande av tillgångsinformation som kartbild Om det inte är möjligt att lämna tillgångsinformation i CSV-format, kan den lämnas som kartbild. Den färdiga kartbilden laddas upp i datainsamlingssystemet eller den bildas med hjälp av ett kartritningsverktyg som finns i systemet. Det angivna området måste beskriva den verkliga nättillgången.» Området som beskrivs omfattar med säkerhet alla användningsplatser där tillgången är möjlig.» Området i fråga täcker så få användningsplatser som möjligt för vilka tillgång inte är möjlig. I samband med kartbilden specificeras följande egenskaper (på motsvarande sätt som i CSV-blanketterna)» Teknik» Hastighetsklass (endast bredband)» Byggfas» Användningsplatser (ej obligatorisk)» Ytterligare information (ej obligatorisk) För varje kombination av egenskaper lämnas en separat kartbild. Tidpunkten, som materialet beskriver, anges vid inmatningen genom att välja: "Ikraftträdandedag" 35

36 Kartbilder i Shape Kartbilderna måste vara i Esri Shape (SHP)- format för att kunna laddas upp i datainsamlingssystemet.» En Shape-karta innehåller fyra separata filer (SHP, SHX, DBF, PRJ) som packas i en ZIP-fil som laddas upp i systemet. Kartbilden måste använda plankoordinater för ETRS-TM35FIN för korrekt lokalisering. 36

37 Kartbilder i Shape En Shape-kartbild kan bildas med hjälp av de flesta kartprogram eller konverteras från andra kartformat Vanliga kartprogram och filformat» Esri Arcgis, SHP» Mapinfo, TAB» Autocad, DWG/DXF» QGIS (gratis program) Bakgrundsmaterial finns tillgängligt i flera källor, även som gratis, öppna data. De kan användas som stöd för kartritningen.» Lantmäteriverket» Statistikcentralen» Paikkatietoikkuna 37

38 Kartritningsverktyg Vid inmatning av material för det fasta nätet, välj "Ritningsverktyg" och typ av material Specificera egenskaperna för området som ritas Gör en egen kartbild för varje kombination av teknik och hastighetsklass» Använd knappen "Lägg till en rad" (grönt plustecken) för att lägga till ett nytt tomt område» Använd knappen "Kopiera raden" (blå pil) för att kopiera ett ritat område som mall för ett nytt område» Använd knappen Ta bort raden (rött kryss) för att radera ett ritat område 38

39 Kartritningsverktyg Tillgångsområdet ritas på kartan genom att klicka på "Ändra området", varvid du får Finlands karta Att rita tillgångsområdet» Punkt A: Skriv namnet på postnummerområde, kommun eller landskap och klicka på "Bilda på kartan" => området i fråga ritas på kartan. Du får du flera områden på kartan, om du använder tecknet *, t.ex. "sonkajärvi*sotkamo"» Punkt B: Rita området för hand på kartan med hjälp av ritningsverktyg.» Du kan fritt lägga till, ändra och ta bort de ritade områdenas hörnpunkter. Du kan också ändra ett färdigt område som bildades i punkt A.» Godkänn ritningen med "Spara" eller förkasta ritningen med "Avbryt". På kartan kan du också se på gränserna för postnummerområden, kommuner och landskap samt bebodda befolkningsrutor. 39

40 Kartritningsverktyg 40
