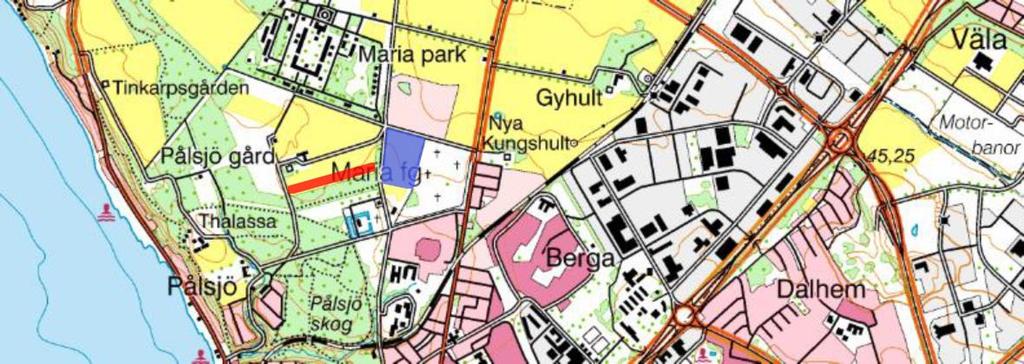

1 memo01.docx PM UPPDRAG Pålsjö 1:1 UPPDRAGSNUMMER UPPDRAGSLEDARE Anna Olofsson UPPRÄTTAD AV Anna Olofsson, Ida Ström DATUM Provtagning av jord i ytliga lager inom fastigheten Pålsjö 1:1, Helsingborg På uppdrag av Helsingborgs Stad har Sweco Environment AB (Sweco) utfört provtagning av jord, primärt i ytliga jordlager, inom fastigheten Pålsjö 1:1. Syftet med provtagningen har varit att undersöka jordens eventuella föroreningsinnehåll samt att erhålla ett underlag för bedömning av hur eventuella överskottsmassor kan/ska hanteras. Beskrivning av området Fastigheten Pålsjö 1:1 är belägen i Helsingborgs norra del, norr om Pålsjö skog. En översikt av undersökt område återfinns i figur 1. I områdets västra del ligger Pålsjö gård med häststall. Området som omfattades av undersökningen kan delas in i två delar; en väster om Romares väg som i huvudsak utgörs av hästhagar (rödmarkerat i figur 1) och en öster om densamma som utgörs av åkermark (blåmarkerat i figur 1). Längs åkermarkens norra del löper Senderödsvägen och direkt norr om denna ligger ett koloniområde. I söder löper en trädridå längs de båda delområdena, och direkt söder om denna ligger krematoriet med tillhörande begravningsplats. Begravningsplatsen sträcker sig vidare väster om åkermarksområdet. Figur 1. Översikt lokalisering av undersökt område, markerat med rött väster om Romares väg, respektive blått öster om densamma. Inom det undersökta området planeras en planförändring. Genom den västra delen, väster om Romares väg, planeras dragning av ett nytt system för dagvattenhantering och öster om Romares väg planeras byggnation av bostäder, se bilaga 1 1 (7) S w e co SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) S we c o En vi r on me n t A B Org.nr Styrelsens säte: Stockholm A n na Ol of s so n Gruppchef Helsingborg Vatten och miljö Telefon direkt +46 (0) Mobil +46 (0) anna.u.olofsson@sweco.se OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

2 memo01.docx Historisk inventering Inför utförande av undersökningen utfördes en översiktlig historisk inventering, omfattande följande moment: - Studie av historiska kartor och flygbilder. - Inventering av närliggande verksamheter i syfte att identifiera potentiella riskobjekt. - Inhämtande av information från Miljöförvaltningen i Helsingborgs Stad. - Inhämtande av information om verksamhet från närliggande krematorium. I tabell 1 listas identifierade riskobjekt samt information från inventeringen, relevant ur miljösynpunkt, med tillhörande potentiella föroreningar och spridningsvägar. Tabell 1. Potentiella riskobjekt, identifierade vid historisk inventering. Identifierat riskobjekt Potentiell förorening Spridningsväg Närliggande krematorium med tillhörande begravningsplats Trafikerade vägar Metaller PAH Dioxin (om förbränning av plast) PAH Metaller Genom stoft i luft, från förbränning. Via grund- och markvatten från begravningsplatsen. Genom stoft i luft från avgaser. Genom partiklar som rivs upp från vägbanan vid friktion. Genom partiklar från slitage av däck. Jordbruksmark Bekämpningsmedel Via grund- och markvatten Närliggande koloniområde Bekämpningsmedel Via grund- och markvatten Märgelgrav Spridning av slam för ca år sedan, inför plantering av trädridå Beror av typ och ursprung av använt fyllnadsmaterial. Primärt metaller och PAH. Metaller Direkt fyll. Vidare via grundoch markvatten. Via grund- och markvatten En översikt med användningsområden och identifierade riskobjekt redovisas i figur 2, med en flygbild från 1940-talet som grund. 2 (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

3 memo01.docx Pålsjö gård 2. Märgelgrav 3. Krematoriet 4. Begravningsplats 5. Koloniområde 6. Trafikerad väg (Romares väg) 7. Trafikerad väg (Senderödsvägen) 8. Hästhagar 9. Åkermark Figur 2. Översikt av undersökt område, inklusive markanvändning och identifierade riskobjekt. Framkommen information har, tillsammans med liggande planförslag (bilaga 1) samt uppskattad massbalansering (bilaga 2), legat till grund för framtagen provtagningsplan och utförd undersökning. Utförd undersökning Undersökningsområdet har delats upp i 10 delområden enligt figur 3a (väster om Romares väg, hästhagar) respektive 3b (öster om Romares väg, åkermark), benämnda 1 och Inom respektive delområde har ett samlingsprov, bestående av fem stickprov, tagits ut på djup ca 0,0-0,3 m under markytan. Varje stickprov uttogs genom grävning med spade och/eller spadborr. Beredda samlingsprov fördes över till glasburkar som förvarades kylt inför analys på laboratorium. Vidare utfördes provtagning av djupare jordlager, genom borrning med borrbandvagn, i totalt 5 provpunkter benämnda placerades i märgelgraven, vars läge bestämdes med hjälp av koordinat från historiska översikter. Punktens läge markerades ut med hjälp av GPS inför provtagning. Provpunkterna placerades i zon planerad för djupare schakt, se bilaga 2. Slutligen utfördes borrning i provpunkt på åkern, i syfte att få ut prov på massor under den övre matjorden. Borrning utfördes till bedömt naturliga jordlager och/eller planerat schaktdjup. Prov uttogs efter jordlagerföljd, dock maximalt omfattande 0,5 m. Uttagna prover förvarades i diffusionstäta påsar som förvarades kylt inför analys på laboratorium. Borrprotokoll från borrningarna återfinns i bilaga 3. 3 (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

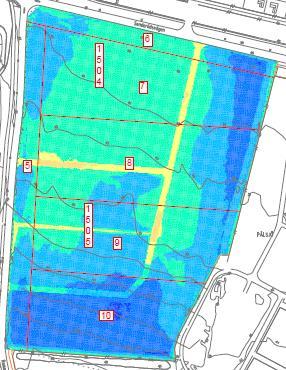

4 memo01.docx Figur 3a. Indelning för provtagning i området väster om Romares väg (hästhagar). Provtagning med spade/spadborr: 1, 3-4. Provtagning med borrbandvagn: Figur 4b. Indelning för provtagning i området öster om Romares väg (åkermark). Provtagning med spade/spadborr: Provtagning med borrbandvagn: (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

5 memo01.docx Efter avslutat fältarbete, valdes totalt 13 prov ut för laboratorieanalys avseende metaller (11 st), PAH (11 st), klorerade pesticider (2 st) och/eller dioxin (2 st). Resultat Observationer i fält Delområde 1 samt 3-10 bedömdes ha liknande förutsättningar och uppvisar samma jordstuktur (något grusig, något sandig mullhaltig jord). Proverna bedöms vara representativa för de ytliga massorna inom området. Inget avfall (tex betong, plast, metall), har påvisats i jordmassorna. På en knapp meters djup i provpunkt 1503 noterades emellertid en bit tegel, vilken tros härröra från en tidigare dränering. Borrprov från märgelgraven (provpunkt 1501) visade på i huvudsak stenig grusig lerig sand, ner till bedömt naturliga jordmassor på ca 2,0 m djup. Märgelgravar omfattas av biotopskydd och får enligt miljöbalken inte tas bort eller skadas. Om det finns särskilda skäl kan Länsstyrelsen medge undantag från biotopskyddet. En sammanställning av erhållna analysresultat presenteras i bilaga 4. Resultaten har jämförts med generella riktvärden för förorenad mark (Naturvårdsverket, 2008) samt nivåer för mindre än ringa risk, presenterad i handbok för återvinning av avfall i anläggningsarbeten (Naturvårdsverket, 2010). Fullständiga laboratorieprotokoll återfinns i bilaga 5. Generellt ligger detekterade halter av metaller och PAH under rikt- och jämförvärden enligt ovan, med följande undantag: - I samlingsprov från delområde 4 har kadmium påvisats i en halt strax över nivå för mindre än ringa risk (0,22, jämfört med 0,2 ). - I samlingsprov från delområde 1 och 6 har halter av PAH-H påvisats överskridande nivå för mindre än ringa risk (0,59 respektive 0,92, jämfört med 0,5 ). Inga halter överskridande Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) har påvisats. Vid analys avseende dioxin har endast mycket låga halter detekterats, se bilaga 4. Rapporterade analysresultat utgörs av en beräknad halt av flera olika dioxiner. I laboratorierapporten redovisas resultatet i form av ett intervall, där Lower Bound visar på den lägsta möjliga halten i provet och Upper Bound visar på den högsta möjliga halten. I summeringen för Lower Bound har alla mindre-än-värden satts till 0 och i summeringen för Upper Bound har de istället satts till laboratoriets rapporteringsgräns. Samtliga beräknade halter underskrider KM med god marginal. Avseende klorerade pesticider (bekämpningsmedel) påvisades endast DDT, DDE och DDD i halter över laboratoriets rapporteringsgränser. För DDT, DDE och DDD finns inga svenska riktvärden framtagna. Bedömning av detekterade halter har istället gjorts genom jämförelse med 5 (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

6 memo01.docx holländska riktvärden (RIVM, 2007) för bostäder och lekplatser, se bilaga 4. Uppmätta halter av samtliga fraktioner underskrider de holländska jämförvärdena med god marginal. Bedömning Väster om Romares väg Resultat från utförda laboratorieanalyser visar på en generellt låg föroreningsgrad inom området. Då inga halter överskridande Naturvårdsverkets generella riktvärden för känslig markanvändning har påvisats i utförda analyser, bedöms massor från delområde 1 och 3-4 samt område representerat av borrpunkt 1501 och 1502 fritt kunna återanvändas inom fastigheten. De ämnen/föreningar som påvisats i halter överskridande Naturvårdsverkets fastställda nivåer för mindre än ringa risk, i delområde 1 respektive 4, ligger endast marginellt över respektive jämförvärde. Massorna bedöms därmed kunna hanteras som en enhet och detekterade halter bedöms inte påverka möjligheten till återanvändning av massorna även utanför aktuell fastighet. Om borttransport av massor blir aktuell skall dock erhållna resultat kommuniceras med tillsynsmyndighet för mottagande fastighet för godkännande, innan borttransport påbörjas. Öster om Romares väg Då inga halter överskridande Naturvårdsverkets generella riktvärden för känslig markanvändning har påvisats i utförda analyser, bedöms massor från delområde 5-10 fritt kunna återanvändas inom fastigheten. Den förhöjda halten av PAH-H som påvisats i analyserat prov från delområde 6, härrör sannolikt från den angränsande Senderödsvägen i norr och bedöms vara lokalt avgränsad till delområdet närmast vägen. Påvisad halt överskrider här Naturvårdsverkets fastställda nivå för mindre än ringa risk, varmed ett godkännande måste erhållas från tillsynsmyndighet för mottagande fastighet innan borttransport får påbörjas. Baserat på resultat från utförda analyser, bedöms massor från delområde 5 respektive 7-10 fritt kunna återanvändas även utanför aktuell fastighet. Sweco Environment AB Helsingborg, Avd. Miljö och Arbetsmiljö Anna Olofsson Handläggare Kvalitetsgranskning 6 (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

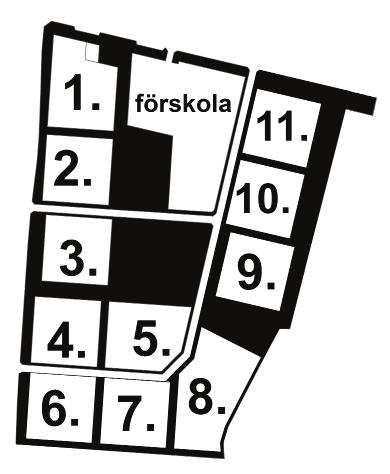

7 memo01.docx Bilagor Bilaga 1: Detaljplan för Pålsjö 1:1 Bilaga 2: Massbalansering för exploatering av Pålsjö 1:1 Bilaga 3: Borrprotokoll Bilaga 4: Sammanställning av analysresultat Bilaga 5: Fullständiga laboratorieprotokoll Referenser Naturvårdsverket, 1999: Metodik för inventering av förorenade områden, Rapport 4918 Naturvårdsverket, 2008: Riktvärden för förorenad mark, Rapport 5976 Naturvårdsverket, 2010: Handbok 2010:1, Återvinning av avfall i anläggningsarbeten RIVM, 2007: Landelijke referentiewaarden ter onderbouwing van maximale waarden in het bodembeleid Lunds Universitet. GIS-centrum. Skåne från luften flygbilder från 1940-talet på internet. 7 (7) PM OAU p:\1237\ _pålsjö1_1\000\19 original\pm.docx

8 6HQG H U GV YlJH Q BILAGA 1 Lr Lr Lr 6HQGHU GV NRORQLRPUnGH Serv '*$ Sv. S H H. Serv 1 /2.$/*$7$ H +898'*$7$ H H OHN 3$5. S H 3$5. lj. 5RPDUHV YlJ 7$6H Q ULGVWLJGHJU FGVYlJ YlJ HQ JF Y 3c/6-g H H JF YlJ ULGVWLJ Y 1$785 /2.$/*$7$ % H H 6Y S WHNQLVN DQOlJJQLJ H %& JF YlJ JF YlJ GDJYDWWHQ S 3$5. H H H 3c/6-g %3 %&3 Serv 2 *XV JnQ J JVWL S H H J V Yl +RII WDIV H & S H H H H H 6'& 3nOVM N\UNRJnUG GDJYDWWHQ GDJYDWWHQ LQID LQIDUW UW GDJYDWWHQ WHNQLVN DQOlJJQLQJ &(5(021,3/$76(1 JF YlJ.UHPDWRULHW EHJUDYQLQJVSODWV YDOO JnQJVWLJ ULGVWLJ OHN. Lr YDOO. Lr H H Illustration av planområdet H Exempel på bebyggelsens placering och utformning inom olika bostadsgårdar H S S Illustration gårdarna 3, 4 och 5, Möller arkitekter Illustration gårdarna 6 och 7, Arkitektlaget Översikt över gårdarna STÖRNINGSSKYDD Avsteg från gällande riktlinjer får tillämpas enligt följande principer: Hälften av boningsrummen ska vara vända mot ljuddämpad sida (max dba ekvivalent värde vid fasad). Alla bostäder ska ha tillgång till en uteplats på ljuddämpad sida (max dba ekvivalent värde och max 70 dba maximalt värde). Översikt Illustration av förskoletomt Illustration gårdarna 9 och 10, Sjögren arkitekter Illustration gårdarna 4, 5 och 8, Link arkitekter Y

9 BILAGA 2

10 pm04s BILAGA 3 BORRPROTOKOLL Beteckning: 1501 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 d m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anmärkning Lab 0,0-0,8 Fyllning: Något mullhaltig stenig grusig lerig sand 0,0-0,5 0,5-0,8 x 0,8-2,0 Fyllning: Något stenig grusig lerig sand 0,8-1,1 1,1-1,6 1,6-2,0 x 2,0-2,2 Gyttja 2,0-2,2 2,2-2,4 Något grusig sand 2,2-2,4 2,4-3,0 Något stenig lera med tunna sandlager (hall) 2,4-3,0 X: Y: Z: - Inför provborrning märktes punkt för märgelgrav ut i fält, enligt koordinat uttagen från historiska översikter. Koordinatsystem sweref 99, zon (3) S w e co E n vi r o n m e nt AB Uppdrag ; ANOF \\sefshbg0001\projekt\1237\ _pålsjö1_1\000\19 original\bilaga 3.docx

11 pm04s Beteckning: 1502 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 d m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anmärkning Lab 0,0-0,35 Fyllning: Något mullhaltig sand 0,0-0,35 0,35-0,65 Något sandig lermorän 0,35-0,65 0,65-1,2 Sand och lermorän, blandat 0,65-1,2 1,0-2,0 Något stenig sandig lera (hall) 1,2-2,0 Beteckning: 1503 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 d m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) 0,0-0,1 Fyllning: Något mullhaltig sand 0,0-0,1 Anmärkning Lab 0,1-1,0 Stenig grusig sandig lermorän (hall, övre del) 0,1-0,5 0,5-1,0 1,0-2,0 Stenig sandig lera (hall) 1,0-1,5 1,5-2,0 x 2 (3) BILAGA 3 Uppdrag ; ANOF \\sefshbg0001\projekt\1237\ _pålsjö1_1\000\19 original\bilaga 3.docx

12 pm04s Beteckning: 1504 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 d m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) 0,0-0,35 Fyllning: Något mullhaltig sand 0,0-0,3 Anmärkning Lab 0,35-1,0 Fyllning: Sandig lermorän 0,3-0,8 x Beteckning: 1505 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 d m u my = m under markytan Djup (m u my) 0,0-0,25 Jordart Fyllning: Något mullhaltig sandig lermorän Uttagna jordprov (m u my) 0,0-0,25 Anmärkning Lab 0,25-1,0 Något sandig lermorän 0,25-0,7 x Datum fältundersökning: Medverkande personal, Sweco Fredrik Zanders, Sweco 3 (3) BILAGA 3 Uppdrag ; ANOF \\sefshbg0001\projekt\1237\ _pålsjö1_1\000\19 original\bilaga 3.docx

13 Jordprovtagning Pålsjö 1:1 BILAGA 4 Uppdragsnummer: Jämförelse med Naturvårdsverkets generella riktvärden för känslig respektive mindre känslig markanvändning (KM och MKM), samt nivåer för mindre än ringa risk (MRR). För bekämpningsmedel redovisas endast ämnen i halter över rapporteringsgränsen. Det finns inga svenska riktvärden för klorerade pesticider, men holländska jämförvärden (RIVM, 2007) finns framtagna för områden där barn leker. Alla halter i, undantaget dioxin som anges i. Halter över respektive riktvärde är markerade med gult (KM), orange (MKM), grönt (MRR) samt lila (RIVM). m u my - meter under markytan Metaller Provpunkt Djup Antimon Arsenik Barium Bly Kadmium Kobolt Koppar Krom Molybden Nickel Vanadin Zink m u my Riktvärde KM , ,25 Riktvärde MKM ,5 MRR , , ,0-0,5 <0,92 3, <0,19 9,6 8,1 13 <0, , ,1-1,6 <0,94 2, <0,19 4,7 6,8 11 <0,38 6, , ,0-1,5 <0,96 3,8 25 7,7 <0, ,1 13 <0, , ,3-0,8 <0,87 4, <0,19 5,1 9,9 16 0,35 9, , ,25-0,7 <0,95 3,5 67 9,1 <0,18 3,9 8,1 19 <0, ,061 Pålsjö 1 0,0-0,3 <0, <0,19 3 9,9 9,7 <0,40 5, ,058 Pålsjö Pålsjö 4 0,0-0,3 <0,98 3, ,22 5,2 8,2 13 <0,39 8, ,075 Pålsjö 5 0,0-0,3 <0,95 4, <0,18 7,7 9,2 15 <0,38 7, ,061 Pålsjö 6 0,0-0,3 <0,94 3, <0,19 3,2 9,5 11 <0, ,056 Pålsjö 7 0,0-0,3 <0,99 3, <0,18 3,4 6,7 12 <0,40 5, ,053 Pålsjö 8 0,0-0,3 <0,98 3, <0,19 3,5 6,4 13 <0,39 6, ,053 Pålsjö 9 0,0-0,3 <0,97 3, <0,20 4 6,7 12 <0,39 5, ,051 Pålsjö 10 0,0-0,3 <0,91 3, <0,19 6,9 6,3 12 <0,36 5, ,055 Kvicksilver

14 BILAGA 4 PAH Bekämpningsmedel Dioxin WHO- Provpunkt Djup PAH-L PAH-M PAH-H DDD² DDE³ DDT PCDD/F- TEQ 4 WHO- PCDD/F- TEQ 5 m u my Riktvärde KM Riktvärde MKM MRR 0,6 2 0,5 RIVM¹ 0,84 0,13 0, ,0-0,5 <0,03 <0,05 <0, ,1-1,6 <0,03 <0,05 <0, ,0-1, ,3-0,8 <0,03 <0,05 <0, ,25-0,7 <0,03 <0,05 <0, Pålsjö 1 0,0-0,3 <0,03 0,32 0, Pålsjö Pålsjö 4 0,0-0,3 <0,03 <0,05 <0, ,6 6,7 Pålsjö 5 0,0-0,3 <0,03 0,066 0, Pålsjö 6 0,0-0,3 0,093 1,2 0, Pålsjö 7 0,0-0, <0,006 <0,011 0, Pålsjö 8 0,0-0,3 <0,03 <0,05 <0, ,6 6,7 Pålsjö 9 0,0-0, <0,005 <0,012 0, Pålsjö 10 0,0-0,3 <0,03 <0,05 <0, Exponeringsväg motsvarande bostad med trädgård/lekplats/grönsaksodling 2 Summa DDD-o,p och DDD-p,p 3 Summa DDE-o,p och DDE-p 4 "Lower Bound". Alla mindre-än-värden är satta till 0. 5 "Upper Bound". Alla mindre-än-värden är satta till respektive rapporteringsgräns.

15 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 1 : m SS-ISO :1995 Torrsubstans 85.1 ±8.51 % SS-EN ISO :2009 Arsenik, As 3.0 ±0.60 SS-EN ISO :2009 Barium, Ba 29 ±5.8 SS-EN ISO :2009 Bly, Pb 15 ±3.0 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 3.0 ±0.60 SS-EN ISO :2009 Koppar, Cu 9.9 ±2.0 SS-EN ISO :2009 Krom, Cr 9.7 ±1.9 SS-EN ISO :2009 Nickel, Ni 5.3 ±1.1 SS-EN ISO :2009 Vanadin, V 15 ±3.0 SS-EN ISO :2009 Zink, Zn 36 ±9.0 SS-EN ISO :2009 Antimon, Sb <0.99 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.40 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.015 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren ±0.014 GC/MS Fluoranten 0.15 ±0.030 GC/MS Fluoren <0.03 ± GC/MS Pyren ±0.020 Beräknad PAH-M,summa 0.32 GC/MS Benso(a)antracen ±0.014 GC/MS Benso(a)pyren ±0.018 GC/MS Benso(b)fluoranten 0.14 ±0.028 GC/MS Benso(k)fluoranten ± (forts.)

16 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 1 : m GC/MS Benso(ghi)perylen ±0.015 GC/MS Chrysen/Trifenylen 0.11 ±0.022 GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren ±0.013 Beräknad PAH-H,summa 0.59 Beräknad PAH,summa cancerogena 0.52 Beräknad PAH,summa övriga 0.39 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

17 Sida 1 (1) Rapport Nr : Provets märkning : Pålsjö 3 : - Förvaring i kyl : 14 dagar Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr

18 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 4 : m SS-ISO :1995 Torrsubstans 82.0 ±8.20 % SS-EN ISO :2009 Arsenik, As 3.5 ±0.75 SS-EN ISO :2009 Barium, Ba 42 ±8.4 SS-EN ISO :2009 Bly, Pb 14 ±2.8 SS-EN ISO :2009 Kadmium, Cd 0.22 ±0.060 SS-EN ISO :2009 Kobolt, Co 5.2 ±1.0 SS-EN ISO :2009 Koppar, Cu 8.2 ±1.6 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 8.2 ±1.6 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 37 ±9.3 SS-EN ISO :2009 Antimon, Sb <0.98 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.39 ±0.12 SS-ISO :2004 Kvicksilver, Hg ±0.019 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

19 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 4 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 GC/HRMS alt. GC-MS/MS 2378 TCDD <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDD <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HpCDD 6.3 ±1.9 GC/HRMS alt. GC-MS/MS OCDD 43 ±13 GC/HRMS alt. GC-MS/MS 2378 TCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF 3.6 ±1.1 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HpCDF 14 ±4.2 GC/HRMS alt. GC-MS/MS HpCDF <5 ±1.5 GC/HRMS alt. GC-MS/MS OCDF 52 ±16 Beräknad I-PCDD/F-TEQ Lower Bound 0.70 ±0.70 Beräknad I-PCDD/F-TEQ Upper Bound 6.2 ±2.2 Beräknad WHO-PCDD/F-TEQ Lower Bound 0.60 ±0.70 Beräknad WHO-PCDD/F-TEQ Upper Bound 6.7 ±2.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

20 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 5 : m SS-ISO :1995 Torrsubstans 83.5 ±8.35 % SS-EN ISO :2009 Arsenik, As 4.7 ±0.94 SS-EN ISO :2009 Barium, Ba 49 ±9.8 SS-EN ISO :2009 Bly, Pb 16 ±3.2 SS-EN ISO :2009 Kadmium, Cd <0.18 ±0.036 SS-EN ISO :2009 Kobolt, Co 7.7 ±1.5 SS-EN ISO :2009 Koppar, Cu 9.2 ±1.8 SS-EN ISO :2009 Krom, Cr 15 ±3.0 SS-EN ISO :2009 Nickel, Ni 7.3 ±1.5 SS-EN ISO :2009 Vanadin, V 23 ±4.6 SS-EN ISO :2009 Zink, Zn 37 ±9.3 SS-EN ISO :2009 Antimon, Sb <0.95 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.015 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ±0.013 GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa GC/MS Benso(a)antracen ± GC/MS Benso(a)pyren ± GC/MS Benso(b)fluoranten ±0.011 GC/MS Benso(k)fluoranten <0.03 ± (forts.)

21 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 5 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa 0.16 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

22 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 6 : m SS-ISO :1995 Torrsubstans 86.0 ±8.60 % SS-EN ISO :2009 Arsenik, As 3.2 ±0.64 SS-EN ISO :2009 Barium, Ba 32 ±6.4 SS-EN ISO :2009 Bly, Pb 15 ±3.0 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 3.2 ±0.64 SS-EN ISO :2009 Koppar, Cu 9.5 ±1.9 SS-EN ISO :2009 Krom, Cr 11 ±2.2 SS-EN ISO :2009 Nickel, Ni 5.0 ±1.0 SS-EN ISO :2009 Vanadin, V 17 ±3.4 SS-EN ISO :2009 Zink, Zn 36 ±9.0 SS-EN ISO :2009 Antimon, Sb <0.94 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.014 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen ±0.019 GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa GC/MS Antracen ±0.017 GC/MS Fenantren 0.35 ±0.070 GC/MS Fluoranten 0.37 ±0.074 GC/MS Fluoren ±0.013 GC/MS Pyren 0.29 ±0.058 Beräknad PAH-M,summa 1.2 GC/MS Benso(a)antracen 0.18 ±0.036 GC/MS Benso(a)pyren 0.14 ±0.028 GC/MS Benso(b)fluoranten 0.20 ±0.040 GC/MS Benso(k)fluoranten ±0.013 (forts.)

23 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 6 : m GC/MS Benso(ghi)perylen ±0.015 GC/MS Chrysen/Trifenylen 0.19 ±0.038 GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren ±0.014 Beräknad PAH-H,summa 0.92 Beräknad PAH,summa cancerogena 0.85 Beräknad PAH,summa övriga 1.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

24 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 7 : m SS-ISO :1995 Torrsubstans 85.4 ±8.54 % SS-EN ISO :2009 Arsenik, As 3.1 ±0.62 SS-EN ISO :2009 Barium, Ba 30 ±6.0 SS-EN ISO :2009 Bly, Pb 13 ±2.6 SS-EN ISO :2009 Kadmium, Cd <0.18 ±0.036 SS-EN ISO :2009 Kobolt, Co 3.4 ±0.68 SS-EN ISO :2009 Koppar, Cu 6.7 ±1.3 SS-EN ISO :2009 Krom, Cr 12 ±2.4 SS-EN ISO :2009 Nickel, Ni 5.2 ±1.0 SS-EN ISO :2009 Vanadin, V 18 ±3.6 SS-EN ISO :2009 Zink, Zn 33 ±8.3 SS-EN ISO :2009 Antimon, Sb <0.99 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.40 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.013 NEN-ISO Torrsubstans (1) 85.6 ±21.4 % GC/MS Aldrin (1) <1 ug/kg TS GC/MS Dieldrin (1) <1 ug/kg TS GC/MS DDT-o,p (1) 2.3 ug/kg TS GC/MS DDT-p,p (1) 20 ug/kg TS GC/MS DDT, summa (1) 22 ug/kg TS GC/MS DDE-o,p (1) <1 ug/kg TS GC/MS DDE-p,p (1) 9.9 ug/kg TS GC/MS DDD-o,p (1) <1 ug/kg TS GC/MS DDD-p,p (1) 4.7 ug/kg TS GC/MS Endrin (1) <1 ug/kg TS GC/MS Telodrin (1) <1 ug/kg TS (1) Resultat levererat av ALcontrol B.V.NL. RvA acknr L028 (forts.)

25 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 7 : m GC/MS Isodrin (1) <1 ug/kg TS GC/MS Quintozen (1) <1 ug/kg TS GC/MS HCH-alfa (1) <1 ug/kg TS GC/MS HCH-beta (1) <1 ug/kg TS GC/MS HCH-gamma (1) <1 ug/kg TS GC/MS HCH-delta (1) <1 ug/kg TS GC/MS cis-heptaklorepoxid (1) <1 ug/kg TS GC/MS trans-heptaklorepoxid (1) <1 ug/kg TS GC/MS Heptaklor (1) <3 ug/kg TS GC/MS cis-klordan (1) <1 ug/kg TS GC/MS trans-klordan (1) <1 ug/kg TS GC/MS Klordan, summa (1) <2.0 ug/kg TS GC/MS Endosulfan-alfa (1) <1 ug/kg TS GC/MS Endosulfan-beta (1) <1 ug/kg TS GC/MS Hexaklorbutadien (1) <1 ug/kg TS (1) Resultat levererat av ALcontrol B.V.NL. RvA acknr L028 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

26 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 8 : m SS-ISO :1995 Torrsubstans 84.6 ±8.46 % SS-EN ISO :2009 Arsenik, As 3.4 ±0.75 SS-EN ISO :2009 Barium, Ba 39 ±7.8 SS-EN ISO :2009 Bly, Pb 12 ±2.4 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.060 SS-EN ISO :2009 Kobolt, Co 3.5 ±0.70 SS-EN ISO :2009 Koppar, Cu 6.4 ±1.3 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 6.3 ±1.3 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 33 ±8.3 SS-EN ISO :2009 Antimon, Sb <0.98 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.39 ±0.12 SS-ISO :2004 Kvicksilver, Hg ±0.013 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

27 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 8 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 GC/HRMS alt. GC-MS/MS 2378 TCDD <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDD <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HxCDD <2 ±0.70 GC/HRMS alt. GC-MS/MS HpCDD <5 ±1.5 GC/HRMS alt. GC-MS/MS OCDD 25 ±7.5 GC/HRMS alt. GC-MS/MS 2378 TCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS PeCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF 3.9 ±1.2 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HxCDF <2 ±0.60 GC/HRMS alt. GC-MS/MS HpCDF 17 ±5.1 GC/HRMS alt. GC-MS/MS HpCDF <5 ±1.5 GC/HRMS alt. GC-MS/MS OCDF 44 ±13 Beräknad I-PCDD/F-TEQ Lower Bound 0.60 ±0.70 Beräknad I-PCDD/F-TEQ Upper Bound 6.2 ±2.2 Beräknad WHO-PCDD/F-TEQ Lower Bound 0.60 ±0.70 Beräknad WHO-PCDD/F-TEQ Upper Bound 6.7 ±2.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

28 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 9 : m SS-ISO :1995 Torrsubstans 84.2 ±8.42 % SS-EN ISO :2009 Arsenik, As 3.1 ±0.62 SS-EN ISO :2009 Barium, Ba 37 ±7.4 SS-EN ISO :2009 Bly, Pb 12 ±2.4 SS-EN ISO :2009 Kadmium, Cd <0.20 ±0.040 SS-EN ISO :2009 Kobolt, Co 4.0 ±0.80 SS-EN ISO :2009 Koppar, Cu 6.7 ±1.3 SS-EN ISO :2009 Krom, Cr 12 ±2.4 SS-EN ISO :2009 Nickel, Ni 5.7 ±1.1 SS-EN ISO :2009 Vanadin, V 19 ±3.8 SS-EN ISO :2009 Zink, Zn 31 ±7.8 SS-EN ISO :2009 Antimon, Sb <0.97 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.39 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.013 NEN-ISO Torrsubstans (1) 84.4 ±21.1 % GC/MS Aldrin (1) <1 ug/kg TS GC/MS Dieldrin (1) <1 ug/kg TS GC/MS DDT-o,p (1) 3.3 ug/kg TS GC/MS DDT-p,p (1) 21 ug/kg TS GC/MS DDT, summa (1) 24 ug/kg TS GC/MS DDE-o,p (1) <1 ug/kg TS GC/MS DDE-p,p (1) 11 ug/kg TS GC/MS DDD-o,p (1) <1 ug/kg TS GC/MS DDD-p,p (1) 4.0 ug/kg TS GC/MS Endrin (1) <1 ug/kg TS GC/MS Telodrin (1) <1 ug/kg TS (1) Resultat levererat av ALcontrol B.V.NL. RvA acknr L028 (forts.)

29 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 9 : m GC/MS Isodrin (1) <1 ug/kg TS GC/MS Quintozen (1) <1 ug/kg TS GC/MS HCH-alfa (1) <1 ug/kg TS GC/MS HCH-beta (1) <1 ug/kg TS GC/MS HCH-gamma (1) <1 ug/kg TS GC/MS HCH-delta (1) <1 ug/kg TS GC/MS cis-heptaklorepoxid (1) <1 ug/kg TS GC/MS trans-heptaklorepoxid (1) <1 ug/kg TS GC/MS Heptaklor (1) <3 ug/kg TS GC/MS cis-klordan (1) <1 ug/kg TS GC/MS trans-klordan (1) <1 ug/kg TS GC/MS Klordan, summa (1) <2.0 ug/kg TS GC/MS Endosulfan-alfa (1) <1 ug/kg TS GC/MS Endosulfan-beta (1) <1 ug/kg TS GC/MS Hexaklorbutadien (1) <1 ug/kg TS (1) Resultat levererat av ALcontrol B.V.NL. RvA acknr L028 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

30 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 10 : m SS-ISO :1995 Torrsubstans 85.0 ±8.50 % SS-EN ISO :2009 Arsenik, As 3.4 ±0.68 SS-EN ISO :2009 Barium, Ba 38 ±7.6 SS-EN ISO :2009 Bly, Pb 13 ±2.6 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 6.9 ±1.4 SS-EN ISO :2009 Koppar, Cu 6.3 ±1.3 SS-EN ISO :2009 Krom, Cr 12 ±2.4 SS-EN ISO :2009 Nickel, Ni 5.9 ±1.2 SS-EN ISO :2009 Vanadin, V 20 ±4.0 SS-EN ISO :2009 Zink, Zn 33 ±8.3 SS-EN ISO :2009 Antimon, Sb <0.91 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.36 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.014 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

31 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 10 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

32 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 1501 : m SS-ISO :1995 Torrsubstans 87.7 ±8.77 % SS-EN ISO :2009 Arsenik, As 3.3 ±0.66 SS-EN ISO :2009 Barium, Ba 34 ±6.8 SS-EN ISO :2009 Bly, Pb 11 ±2.2 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 9.6 ±1.9 SS-EN ISO :2009 Koppar, Cu 8.1 ±1.6 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 13 ±2.6 SS-EN ISO :2009 Vanadin, V 17 ±3.4 SS-EN ISO :2009 Zink, Zn 30 ±7.5 SS-EN ISO :2009 Antimon, Sb <0.92 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.37 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.007 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

33 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 1501 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

34 Rapport Nr Sida 1 (2) : Provets märkning : Pålsjö 1501 : m SS-ISO :1995 Torrsubstans 82.1 ±8.21 % SS-EN ISO :2009 Arsenik, As 2.7 ±0.54 SS-EN ISO :2009 Barium, Ba 28 ±5.6 SS-EN ISO :2009 Bly, Pb 10 ±2.0 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 4.7 ±0.94 SS-EN ISO :2009 Koppar, Cu 6.8 ±1.4 SS-EN ISO :2009 Krom, Cr 11 ±2.2 SS-EN ISO :2009 Nickel, Ni 6.9 ±1.4 SS-EN ISO :2009 Vanadin, V 18 ±3.6 SS-EN ISO :2009 Zink, Zn 27 ±6.8 SS-EN ISO :2009 Antimon, Sb <0.94 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.007 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

35 Rapport Nr Sida 2 (2) : Provets märkning : Pålsjö 1501 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

36 Rapport Nr Sida 1 (1) : Provets märkning : 1503 : m SS-ISO :1995 Torrsubstans 87.4 ±8.74 % SS-EN ISO :2009 Arsenik, As 3.8 ±0.76 SS-EN ISO :2009 Barium, Ba 25 ±5.0 SS-EN ISO :2009 Bly, Pb 7.7 ±1.5 SS-EN ISO :2009 Kadmium, Cd <0.20 ±0.040 SS-EN ISO :2009 Kobolt, Co 11 ±2.2 SS-EN ISO :2009 Koppar, Cu 8.1 ±1.6 SS-EN ISO :2009 Krom, Cr 13 ±2.6 SS-EN ISO :2009 Nickel, Ni 17 ±3.4 SS-EN ISO :2009 Vanadin, V 18 ±3.6 SS-EN ISO :2009 Zink, Zn 35 ±8.8 SS-EN ISO :2009 Antimon, Sb <0.96 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.004 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

37 Rapport Nr Sida 1 (2) : Provets märkning : 1504 : m SS-ISO :1995 Torrsubstans 86.9 ±8.69 % SS-EN ISO :2009 Arsenik, As 4.1 ±0.82 SS-EN ISO :2009 Barium, Ba 38 ±7.6 SS-EN ISO :2009 Bly, Pb 9.0 ±1.8 SS-EN ISO :2009 Kadmium, Cd <0.19 ±0.038 SS-EN ISO :2009 Kobolt, Co 5.1 ±1.0 SS-EN ISO :2009 Koppar, Cu 9.9 ±2.0 SS-EN ISO :2009 Krom, Cr 16 ±3.2 SS-EN ISO :2009 Nickel, Ni 9.9 ±2.0 SS-EN ISO :2009 Vanadin, V 22 ±4.4 SS-EN ISO :2009 Zink, Zn 34 ±8.5 SS-EN ISO :2009 Antimon, Sb <0.87 ±0.30 SS-EN ISO :2009 Molybden, Mo 0.35 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.005 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

38 Rapport Nr Sida 2 (2) : Provets märkning : 1504 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr

39 Rapport Nr Sida 1 (2) : Provets märkning : 1505 : m SS-ISO :1995 Torrsubstans 85.5 ±8.55 % SS-EN ISO :2009 Arsenik, As 3.5 ±0.70 SS-EN ISO :2009 Barium, Ba 67 ±13 SS-EN ISO :2009 Bly, Pb 9.1 ±1.8 SS-EN ISO :2009 Kadmium, Cd <0.18 ±0.036 SS-EN ISO :2009 Kobolt, Co 3.9 ±0.78 SS-EN ISO :2009 Koppar, Cu 8.1 ±1.6 SS-EN ISO :2009 Krom, Cr 19 ±3.8 SS-EN ISO :2009 Nickel, Ni 12 ±2.4 SS-EN ISO :2009 Vanadin, V 31 ±6.2 SS-EN ISO :2009 Zink, Zn 41 ±10 SS-EN ISO :2009 Antimon, Sb <0.95 ±0.30 SS-EN ISO :2009 Molybden, Mo <0.38 ±0.15 SS-ISO :2004 Kvicksilver, Hg ±0.015 GC/MS Acenaften <0.03 ± GC/MS Acenaftylen <0.03 ± GC/MS Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 GC/MS Antracen <0.03 ± GC/MS Fenantren <0.03 ± GC/MS Fluoranten <0.03 ± GC/MS Fluoren <0.03 ± GC/MS Pyren <0.03 ± Beräknad PAH-M,summa <0.05 GC/MS Benso(a)antracen <0.03 ± GC/MS Benso(a)pyren <0.03 ± GC/MS Benso(b)fluoranten <0.03 ± GC/MS Benso(k)fluoranten <0.03 ± (forts.)

40 Rapport Nr Sida 2 (2) : Provets märkning : 1505 : m GC/MS Benso(ghi)perylen <0.03 ± GC/MS Chrysen/Trifenylen <0.03 ± GC/MS Dibenso(a,h)antracen <0.03 ± GC/MS Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr
