Miljöprovtagning i samband med geoteknisk undersökning inom område som avses exploateras för bostadsändamål vid Regementsgatan på Drottninghög

Transkript

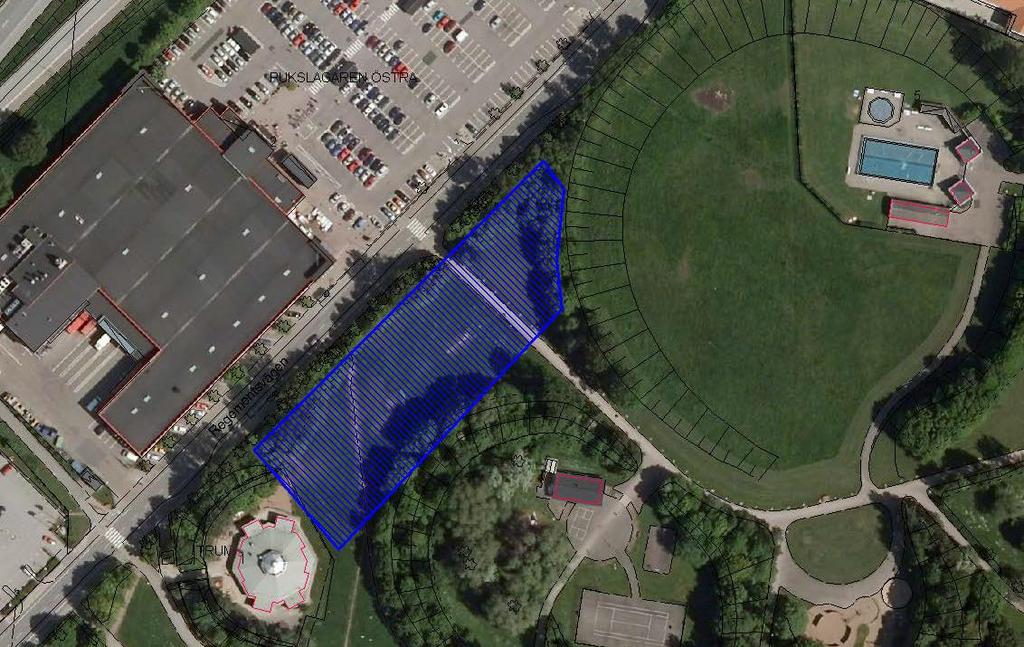

1 memo01.docx PM UPPDRAG Drottninghög, Västra Kvarteren 1 UPPDRAGSNUMMER UPPDRAGSLEDARE UPPRÄTTAD AV Lina Glad DATUM Miljöprovtagning i samband med geoteknisk undersökning inom område som avses exploateras för bostadsändamål vid Regementsgatan på Drottninghög På uppdrag av Helsingborgs stad har Sweco Environment AB (Sweco) utfört jordprovtagning inom västra kvarteren i Drottninghög inför exploatering med bostadshus. Syftet med provtagningen har varit att undersöka massornas eventuella innehåll av avfall och föroreningar samt att erhålla underlag för hantering av eventuella överskottsmassor. Beskrivning av området Det aktuella området omfattas idag av parkmark och ligger i västra kvarteren av stadsdelen Drottninghög i Helsingborgs stad. Området omfattar ca kvm och är beläget utmed Regementsvägen, se karta figur 1. ICA Maxi. Figur 1. Översiktsbild över undersökningsområdet. Undersökningsområdet är blåmarkerat. 1 (7) S wec o Kungsgatan 2 SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) S w ec o En vi ronm ent AB Org.nr Styrelsens säte: Stockholm Li na Gl ad M.Sc Miljökonsult- Förorenade om råden Telefon direkt +46 (0) Mobil +46 (0) Lina.glad@sweco.se GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

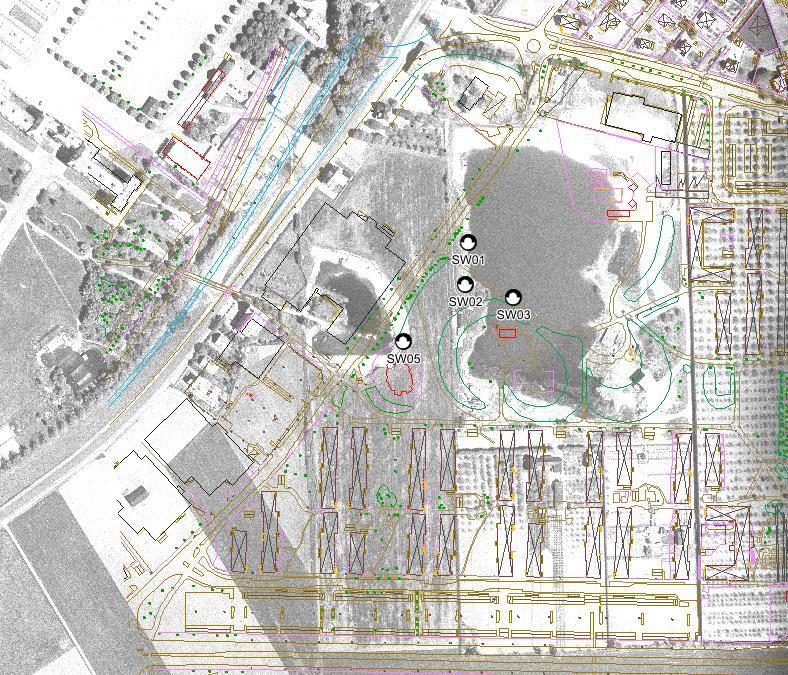

2 memo01.docx Områdeshistorik Drottninghög tillhörde i äldre tider Filborna by. Ännu i början av 1960-talet var praktiskt taget hela området obebyggt (med bostäder) och utnyttjades i huvudsak för fruktodlingar och av några småindustrier bl.a. en murbruksfabrik och Cindersfabriken, som hade ett kalkbränneri i en grusgrop (Helsingborgs stad 2006). Enligt samma källa förvärvades Berga grustag av Helsingborgs Cinders- & Kalkfabriks AB (grundat 1891) och från grustaget erhölls grus som såldes som gjutgrus. Grusgropen vattenfylldes sedermera, troligen av inträngande grundvatten. Gropen blev till en sjö som enligt Rolf Wetterling användes som badsjö och hade klart vatten (Wetterling 2014). ICA Maxi Fd Vattenfyllt grustag Fd Äppelodling Figur 2. I bakgrunden finns flygfotografi från I bilden har flygfotot överlagrats detaljer från dagens karta. Regementsvägen och ICA Maxi har markerats. Det är även utmarkerat var det 1951 fanns ett vattenfyllt grustag och var de tidigare äppelodlingarna har legat. 2 (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

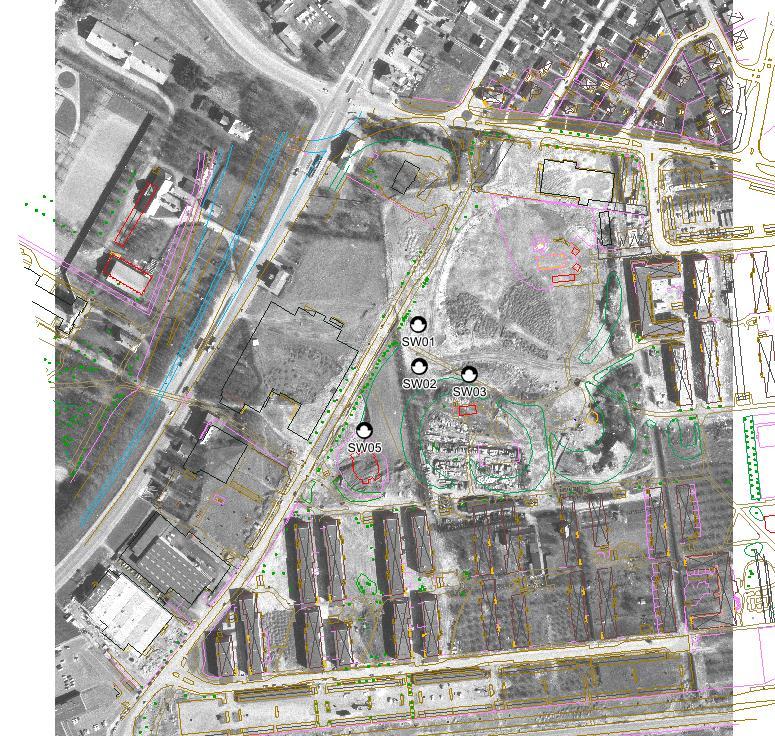

3 memo01.docx På flygbild från 1951 kan det konstateras att det fortfarande finns en sjö på platsen, se figur 2. Grustaget (sjön) började fyllans igen före 1967 då det enligt flygfotografi, se figur 3, delvis var utfyllt. Enligt uppgifter ska den ha fyllts igen med bland annat fyllnings- och rivningsmassor invigdes Filborna deponi. Sannorlikheten att hushållsavfall i några större mängder dumpades i grustaget minskar då det fanns en nyöppnad deponi för detta ändamål under hela den tid då utfyllnaden pågick. Exakt vilka typer av avfall som har deponerats på vilken plats har inte kunnat identifieras. Det kan inte uteslutas att det har förekommit okontrollerad dumpning av avfall. ICA Maxi Figur 3. I bakgrunden finns flygfotografi från Flygfotot överlagrat med färgade linjer från dagens karta, och Regementsvägen och ICA Maxi har markerats. Streckad svart linje markerar det gamla grustaget och dess utbredning (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

4 memo01.docx Utförda undersökningar Fältundersökningen utfördes 8 juni 2014 och omfattade fyra provtagningspunkter, betecknade Sw01-Sw03 samt Sw05 i figur 2 och 3. Mot bakgrund av närheten till det gamla grustaget vilket befaras ha fyllts igen med rivnings- och fyllningsmassor och därmed utgör det område där det föreligger störst misstanke om att eventuell förorening skulle kunna finnas har provtagningspunkterna placerats i de nordligaste delarna av exploateringsområdet. En provpunkt (sw05) har placerats vid den planerade förskolan, detta då områdets känslighet blir mycket stor då barn i stor utsträckning kommer att vistas på området. Jordprovtagning utfördes via skruvborrning med borrbandvagn, till ett djup av 3-5 m under markytan (se borrprotokoll i bilaga 1). Vid jordprovtagningen dokumenterades jordlagerföljder samt lukt- och synobservationer. Jordprov togs ut för varje halvmeter, eller tätare, beroende på lagerföljder och fyllningens sammansättning. Jordproverna överfördes till diffusionstäta påsar och förvarades kylda efter provtagning och under transport till laboratoriet. Utifrån fältobservationer samt antaganden om potentiella föroreningar utifrån misstänkt förorenade områden analyserades åtta utvalda jordprov på laboratorium. Laboratorieanalyserna har utförts av ALS Scandinavia AB. Laboratoriet är ackrediterat för miljöanalyser av styrelsen för teknisk ackreditering (SWEDAC). Prov har analyserats i olika omfattning med avseende på nedanstående parametrar: Metaller (As, Pb, Cd, Co, Cu, Cr, Ni, V, Zn, Hg) Polycykliska aromatiska kolväten, PAH (16 föreningar enligt EPA) Klorerade pesticider (t ex DDT) Vid fältarbetet noterades avfall i form av tegel och aska i de tre punkterna som placerades i områdets norra del. I punkt sw05 (vid den plats där förskola ska uppföras) påvisades endast fyllning bestående av lerig, grusig sand. Avvikande lukt noterades i en punkt sw01. I punkten noterades en sötaktig kådliknande lukt (i prov med inslag av trä). Lukt av oljeprodukter noterades inte i någon av punkterna. Resultat Analysresultaten presenteras i en tabell i bilaga 2. Resultaten har jämförts med generella riktvärden för förorenad mark (Naturvårdsverket 2008), nivåer för mindre än ringa risk, presenterad i handbok för återvinning av avfall i anläggningsarbeten (Naturvårdsverket 2010). Av tabellen kan följande utläsas: I punkten sw01 påvisades arsenik över det generella riktvärdet för känslig markanvändning (KM). I samtliga övriga analyserade prov är halterna under riktvärdet för KM med god marginal. I samma punkt (sw01) samt i punkten sw02 påvisades halter av PAH över det generella riktvärdet för känslig markanvändning (KM). 4 (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

5 memo01.docx I alla provpunkter utom i punkten sw05 påvisades blyhalt över nivå för mindre än ringa risk ) och i alla provpunkter utom i punkten sw02 påvisades kvicksilverhalt över nivå för mindre än ringa risk. Analys av avseende klorerade pesticider har genomförts på 5 jordprov. I punkten sw03 samt sw05 påvisas spår av bekämpningsmedlet DDT och dess nedbrytningsprodukter DDE och DDD, se tabell 1 samt Bilaga 2 och 3 (laboratorierapporterna). Fullständig förteckning över analyserade parametrar återfinns i labrapporterna i bilaga 3. Övriga analyserade klorerade bekämpningsmedel påvisas inte i något prov (i bilaga 3 framgår vilka ämnen som analyserats). För DDT och dess nedbrytningsprodukter finns inga generella riktvärden. Halterna har därför jämförts med holländska riktvärden. Påvisade halter ligger strax över laboratoriets rapporteringsgräns med marginal till holländska riktvärden för lekplatser och bostäder. Tabell 1. Resultat analys av utvalda klorerade pesticider i jord samt aktuella jämförvärden. Alla analysresultat är angivna i mg/kg TS. Sw03 Sw05 Jämförvärde Jämförvärde RIVM 1 VROM 2 DDT 0,018 0,075 0,2 1,7 DDE < ,012 0,13 2,3 DDD < ,016 0, Exponeringsväg motsvarande bostad med trädgård/lekplats/grönsaksodling 2 Intervention value som anger en nivå över vilken marken anses vara allvarligt förorenad I bilaga 3 återfinns laboratorieprotokollen för samtliga analyser. Slutsatser I fyllnadsmassorna i punkt sw01 och sw02 förekommer PAH (och i viss mån även arsenik) i halter över riktvärdet (KM). Med hänvisning till detta bör överskottsmassor (fyllning) med avfall tillsvidare hanteras som förorenade massor med föroreningshalter över KM. Tillsynsmyndigheten, miljöförvaltningen i Helsingborg ska underrättas om föroreningssituationen (den som upptäcker ett förorenat område ska enligt 10 kap 11 miljöbalken underrätta tillsynsmyndigheten och den som planerar att vidta saneringsåtgärder skall anmäla detta till tillsynsmyndigheten enligt 28 förordningen om miljöfarlig verksamhet och hälsoskydd). Föroreningshalter över riktvärde för KM i ytliga jordlager har endast påvisats i en punkt (där halten PAH H överstiger riktvärdet något). Kompletterande provtagning kan genomföras för att erhålla ett säkrare beslutsunderlag, med möjlighet att göra en reviderad bedömning av föroreningssituationen. 5 (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

6 memo01.docx Efter eventuella schaktningsarbeten i området bör samlingsprov från schaktväggar och schaktbottnar tas ut, för att få en bild av föroreningssituationen efter schaktarbetena. Föroreningssituation via lukt- och synintryck bör uppmärksammas vid schaktning i området. Om massorna luktar avvikande, innehåller avfall (annat än trä och tegel) eller har avvikande färger bör tillsynsmyndigheten kontaktas och ytterligare provtagning genomföras. Förhöjda halter bekämpningsmedel förekommer och för dessa ämnen finns inga riktvärden. Vid jämförelse med holländska riktvärden föranleder de förhöjda halterna inga extra åtgärder (då massorna med hänvisning till förhöjda halter PAH rekommenderas hanteras som massor över KM). 6 (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

7 memo01.docx Referenser Helsingborgs stad 2006 Helsingborgs stadslexikon Lantmäteriverket 1951, 1967 och 1978 Flygbilder Naturvårdsverket 2009 Riktvärden för förorenad mark, rapport 5976 Naturvårdsverket 2010 Handbok för återvinning av avfall i anläggningsarbeten, Handbok 2010:1 RIVM 2007 Rijksinstituut voor volksgezondheid en milieu, Technical evaluation of the Intervention Values for Soil/sediment and Groundwater, Report Rolf Wetterling 2014 Boken om Berga VROM 2009 Ministierie van Volkshuisvesting, Ruimtelijke Ordening en Milieubeheer, ANNEXES Circular on target values and intervention values for soil remediation 7 (7) PM GL g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\pm_140813_efter asor granskning.docx

8 pm04s BILAGA 2 BORRPROTOKOLL Beteckning: 1401 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 DD m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anm. Lab 0,0-0,05 Mull 0,05-4,0 Fyllning, stenig, lerig, grusig sand 0-0,5 0,5-1 1,0-1,5 1,5-2,0 2,0-3,0 3,0-4,0 4,0-5,0 inget I hela profileninslag av tegel och aska. Vid 1-2m kådaktig lukt. Skruven gick ej ner X X X: ,549 Y: ,798 Z: 46,1 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem sweref 99, zon 1330 och höjdsystem RH2000. Datum fältundersökning: Medverkande personal: Lina Glad Jan Stomberg 1 (5) S wec o E nv iro n me n t AB Uppdrag ; JFAS g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\bilaga 1_borrprotokoll.docx

9 pm04s BORRPROTOKOLL Beteckning: 1402 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 DD m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anm. Lab 0,0-0,05 Mull 0,05-0,7 Fyllning/Mullhaltig, lerig, grusig sand 0-0,5 0,5-0,7 Trädelar X 0,7-1,0 Fyllning Hall 0,7-1 X 1,0-5,0 Fyllning lerig grusig sand 1,0-1,5 1,5-2,0 2,0-3,0 3,0-4,0 Trädelar X: ,631 Y: ,37 Z: 46,261 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem sweref 99, zon 1330 och höjdsystem RH2000. Datum fältundersökning: Medverkande personal: Lina Glad Jan Stomberg 2 (5) BILAGA 2 Uppdrag ; JFAS g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\bilaga 1_borrprotokoll.docx

10 pm04s BORRPROTOKOLL Beteckning: 1403 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 DD m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anm. Lab 0,0-0,05 Mull 0-0,5 Tegel 0,05-2,0 Fyllning mullig, lerig, grusig sand 0,5-1 1,0-1,5 Tegel Tegel X X 1,5-2,0 Tegel 2,0-3,0 Fyllning mullig, lerig, grusig sand Trädelar Trädelar X: ,166 Y: ,72 Z: 45,336 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem sweref 99, zon 1330 och höjdsystem RH2000. Datum fältundersökning: Medverkande personal: Lina Glad Jan Stomberg 3 (5) BILAGA 2 Uppdrag ; JFAS g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\bilaga 1_borrprotokoll.docx

11 pm04s BORRPROTOKOLL Beteckning: 1405 Provtagningsmetod: Skruvborrning med borrbandvagn Geotech 604 DD m u my = m under markytan Djup (m u my) Jordart Uttagna jordprov (m u my) Anm. Lab 0,0-0,05 Mull 0,05-3,0 Fyllning, lerig, grusig sand 0-0,5 0,5-1 1,0-1,5 1,5-2,0 2,0-2,5 2,5-3,0 X X 3,0-5,0 Fyllning, grusig sand 3,0-3,5 3,5-4,0 4,0-4,5 4,5-5,0 X: ,053 Y: ,25 Z: 46,44 Samtliga undersökningspunkter har mätts in och avvägts med GPS i koordinatsystem sweref 99, zon 1330 och höjdsystem RH2000. Datum fältundersökning: Medverkande personal: Lina Glad Jan Stomberg 4 (5) BILAGA 2 Uppdrag ; JFAS g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\bilaga 1_borrprotokoll.docx

12 pm04s (5) BILAGA 2 Uppdrag ; JFAS g:\1237\data\adm\uppdrag\2014\bostäder vid ica maxi\bilaga 1_borrprotokoll.docx

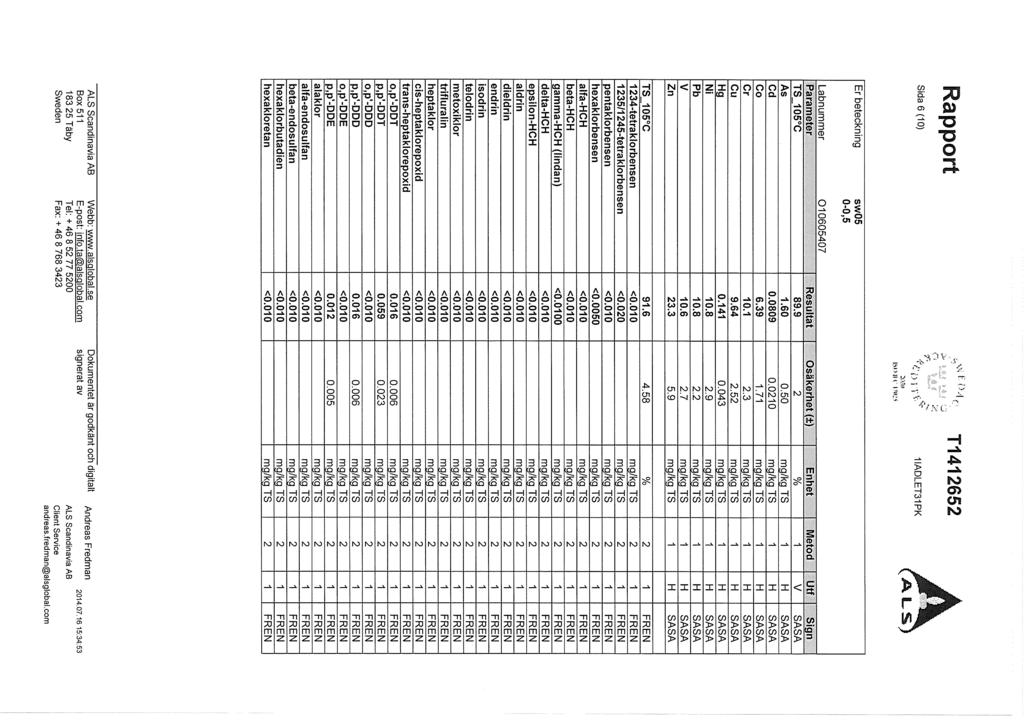

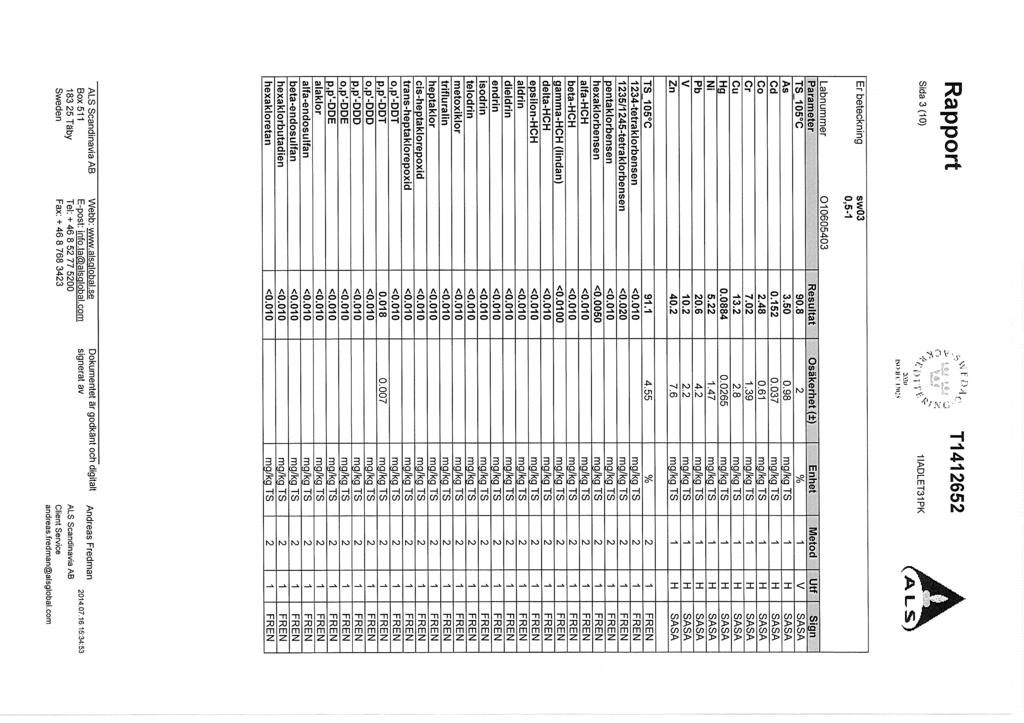

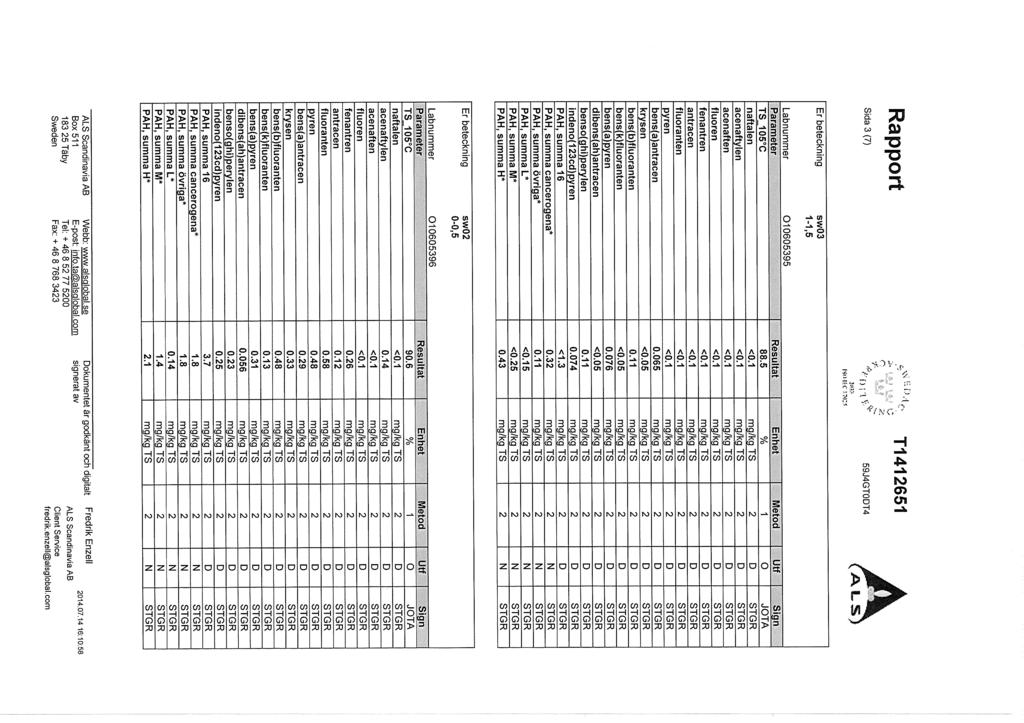

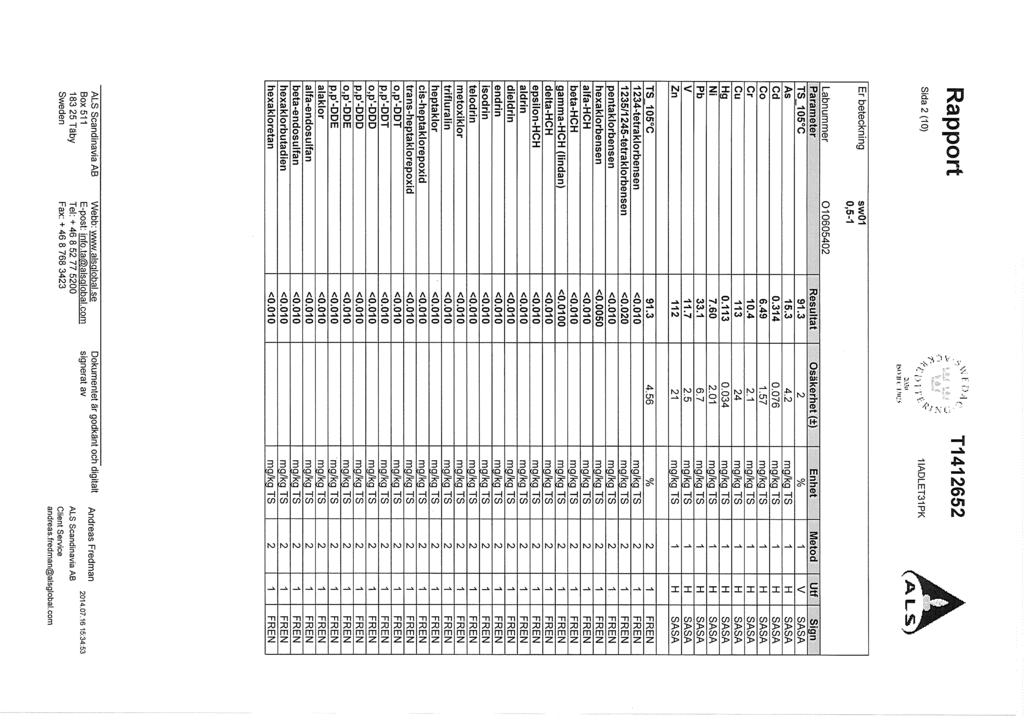

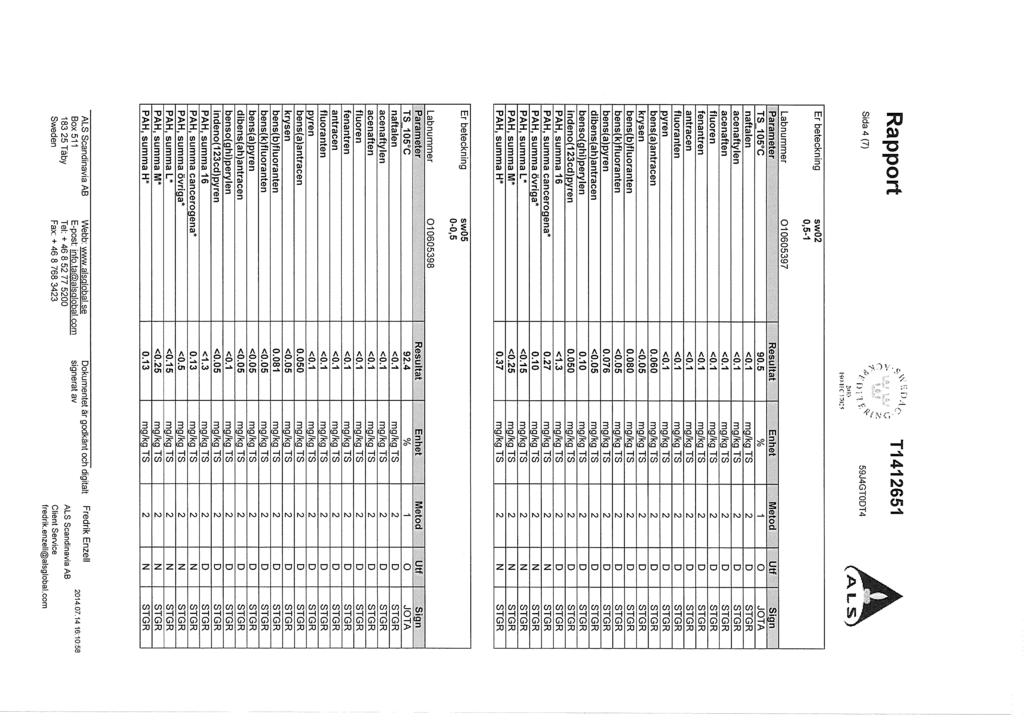

13 Västra kvarteren 1 (nya bostäder vid ICA Maxi, Drotninghög) Uppdragsnummer: Jämförelse med Naturvårdsverkets generella riktvärden för känslig respektive mindre känslig markanvändning (KM och MKM), samt nivåer för mindre än ringa risk. För bekämpningsmedel redovisas endast ämnen i halter över rapporteringsgränsen. Holländska jämförvärden RIVM, 2007 är framtagna för områden där barn leker. De holländska jämförvärdena VROM, 2009 anger när marken betraktas somallvarligt förorenad. Dessa holländska jämförvärden bör tittas på med försiktighet, då dessa inte är generellt gällande i Sverige och står endast med för att ge en fingervisning. Alla halter i mg/kg TS. Halter över respektive riktvärde är markerade med gult (KM), orange (MKM), grönt (nivåer för mindre än ringa risk) m u my - meter under markytan Provpunkt Djup Arsenik Bly Kadmium Kobolt Koppar Krom Nickel Vanadin Zink m u my mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS Riktvärde KM , ,25 Riktvärde MKM ,5 Nivå för mindre än ringa risk , ,1 sw01 0-0,5 0-0,5 1,56 9,59 0,0806 6,36 8,12 12,4 11,6 8,87 22,1 <0.04 sw01 0,5-1 0,5-1 15,3 33,1 0,314 6, ,4 7,6 11, ,113 sw01 1,5-2,0 1,5-2,0 3,62 33,2 0,161 3, ,91 6,18 10,3 72,7 0,216 sw02 0-0,5 0-0,5 2,98 37,3 0,23 4,9 13,9 10,4 9,7 12, ,0533 sw02 0,5-1 0,5-1,0 2,06 13,9 0,147 6, ,8 12,1 10,6 67,2 <0.04 sw03 0,5-1 0,5-1,0 3,5 20,6 0,152 2,48 13,2 7,02 5,22 10,2 40,2 0,0884 sw03 1-1,5 1-1,5 2,03 24,5 0,121 7,08 9,59 12, ,4 40,7 <0.04 sw05 0-0,5 0-0,5 1,6 10,8 0,0809 6,39 9,64 10,1 10,8 10,6 23,3 0,141 sw05 1-1,5 1-1,5 1, ,143 5,07 9,71 8,36 8,08 11,9 25 0,0949 Provpunkt Provtagningsdag Kvicksilver Provtagningsdag Djup PAH-L PAH-M PAH-H DDD DDE DDT m u my mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS mg/kg TS Riktvärde KM Riktvärde MKM Nivå för mindre än ringa risk 0,6 2 0,5 Holländska jämnförväden RIVM (2007)- Lekplatser 0,84 0,13 0,2 Holländska jämnförväden VROM (2009) 34 2,3 1,7 sw01 0-0,5 <0.15 <0.25 0,058 sw01 0,5-1 0,75 3,6 2,2 <0.010 <0.010 <0.010 sw01 1,5-2,0 0,44 6,3 5,7 <0.010 <0.010 <0.010 sw02 0-0,5 0,14 1,4 2,1 sw02 0,5-1 <0.15 <0.25 0,37 <0.010 <0.010 <0.010 sw03 0,5-1 <0.15 0,7 0,91 <0.010 < ,018 sw03 1-1,5 <0.15 <0.25 0,43 sw05 0-0,5 <0.15 <0.25 0,13 0,016 0,012 0,075 sw05 1-1,5 <0.15 <0.25 <0.25
