1 HELSINGBORGS STAD Kompletterande miljöteknisk markundersökning, delar av Drottninghög Västra UPPDRAGSNUMMER SWECO ENVIRONMENT AB HBG MILJÖ OCH ARBETSMILJÖ HANS GUSTAVSSON KRISTINA HAGLUND Uppdragsledare Kvalitetsgranskning

2 2 (20) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA p:\1237\ _drottninghög_västra_detaljplan\300\10 arbetsmtrl_dok\mtmu\utkast\slutlig\korrigering ludvig\pdf\ _kompl mtmu

3 Sammanfattning Sweco Environment har på uppdrag av Stadsbyggnadsförvaltningen i Helsingborg utfört kompletterande miljöprovtagningar av jord inom delar av fastigheterna Drottninghög Västra 1, cymbalen m.fl. Delar av området har tidigare utgjorts av ett grustag, vilket återfyllts med avfall av varierande slag, främst byggnads- och rivningsavfall. Området är idag planlagt för bland annat bostadsbebyggelse och förskola. Denna komplettering syftar till att ge ett bättre underlag för revidering av tidigare utförd fördjupad riskbedömning (Sweco 2016), samt att avgränsa deponiutfyllnaden. Uppdraget har i korthet innefattat: Skruvborrning och jordprovtagning i totalt 20 punkter. Borrning och provgropsgrävning (totalt 11 provgropar) med syfte till att avgränsa deponifyllnadens utbredning i horisontell- och vertikalled. Laboratorieanalys av totalt 39 jordprover med avseende på PAH16 och/eller tungmetaller. Utvalda prover har även analyserats med avseende på alifatiska och aromatiska kolväten, PCB och/eller klororganiska pesticider (DDT m.fl.). Utifrån resultaten från denna undersökning har följande framkommit: Deponins utbredning har utifrån resultaten i denna undersökning justerats något i förhållande till tidigare uppskattning, se Bilaga 1. Mulljorden (ca 0-0,3 m u my) innehåller halter av PAH överstigande platsspecifika riktvärden i ett av tre analyserade prover från området där skruvborrning utförts, d.v.s. inom och i nära anslutning till utegården för planerad förskola. Blyhalten överstiger riktvärden för KM i ett av de tre proverna från mulljorden Jordmassorna under matjorden (ca >0,3 m u my), väster om V-1611A, V-1610A, V-1609 samt V-PG2 och i området kring V-PG3-4 och V-PG10-11 utgörs av naturligt material/opåverkad fyllning, se Bilaga 1. Analyserade jordprov från detta område visar på halter understigande MRR, enligt Naturvårdsverkets handbok för Återanvändning av massor i anläggningsändamål, varför massorna bedöms kunna användas fritt vid urschaktning. Laboratorieanalys har dock inte utförts på jordprover från V-PG3-4 och V-PG10-11 i detta skede. Sweco kommer att uppdatera den tidigare riskbedömningen (Sweco 2016) med de resultat som framkommit vid denna undersökning. Påvisade föroreningshalter i massorna som avses att schaktas bort (0-1,5 m u my) kommer att utvärderas statistiskt, som underlag för klassning av massorna vid avhjälpandeåtgärder. Man bör dock vara uppmärksam på och separera massor med innehåll av misstänkt rödfyr, främst i anslutning till borrpunkt V Inga av analysresultaten från denna undersökning visar på halter som överstiger gränsvärden för farligt avfall. I samband med sanering för etablering av en gångoch cykelväg sydost om förskolans utegård har skikt av misstänkt rödfyr påträffats, med metallhalter överstigande gränsvärden för farligt avfall. Sweco Kungsgatan 2 SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Hans Gustavsson Telefon direkt +46 (0) Mobil +46 (0) hans.gustavsson@sweco.se

4 I enlighet med Miljöbalkens upplysningsskyldighet ska denna rapport delges tillsynsmyndigheten, i detta fall Miljöförvaltningen i Helsingborgs stad. Innan schaktning påbörjas ska en anmälan om avhjälpande åtgärder delges och godkännas av Miljöförvaltningen. 4 (20) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA p:\1237\ _drottninghög_västra_detaljplan\300\10 arbetsmtrl_dok\mtmu\utkast\slutlig\korrigering ludvig\pdf\ _kompl mtmu

5 Innehållsförteckning 1 Inledning och bakgrund Organisation 3 2 Omgivningsförhållanden Geo- och hydrogeologiska förhållanden 4 3 Omfattning Fältarbete Analyser Jordprover uttagna genom skruvborrning Jordprover uttagna vid provgropsgrävning Bedömningsgrunder Avsteg från ursprunglig provtagningsplan 9 4 Resultat Geologiska förhållanden, avgränsning av deponifyllnad Analysresultat PAH/Oljekolväten 12 Förskolans utegård 12 Övriga delar av undersökningsområdet Metaller 13 Förskolans utegård 13 Övriga delar av undersökningsområdet PCB och bekämpningsmedel 14 Förskolans utegård 14 Övriga delar av undersökningsområdet TOC 14 Förskolans utegård 14 5 Sammanställning och rekommendationer 14 6 Referenser 16 Bilagor Bilaga 1. Planritning, Undersökningsområdet med borrpunkter och provgropar. Bilaga 2. Fältprotokoll Bilaga 3. Analyssammanställning Bilaga 4. Analysrapport, AlControl KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 1(16)

6 1 Inledning och bakgrund Sweco Environment (Sweco) har på uppdrag av Stadsbyggnadsförvaltningen i Helsingborg tidigare utfört miljöprovtagningar av jord vid fem tillfällen i området kring Drottninghög (två undersökningar i Drottninghög Västra , två undersökningar i Solhålan 2015 samt en undersökning i Drottninghög Östra 2016). De norra delarna av fastigheten är planlagda att bland annat bebyggas med flerfamiljshus. Bottenplan på flerfamiljshuset kommer att inhysa en förskola, med tillhörande utegård. Utegården kommer huvudsakligen att uppföras på ett område som tidigare utgjorts av ett grustag, som fyllts igen med avfall av varierande slag. Vid föregående undersökningar har bland annat förhöjda halter av PAH-H och PAH-M (polycykliska aromatiska kolväten med hög respektive medelhög molekylvikt) påvisats i två borrpunkter (av totalt två) inom den tilltänkta utegården. Sweco har därför utfört en riskbedömning för Drottninghög västra, i vilken bland annat den tilltänkta förskolan, utegården och flerbostadshuset har ingått. Mot bakgrund av detta bedömdes kompletterande provtagningar och analyser av jord vara motiverade inom den tilltänkta förskolan och utegården för verifiering och för att ge ett bättre statistiskt underlag inför en revidering av tidigare riskbedömning. Denna kompletterande undersökning har också syftat till att närmare undersöka förekomst av (och om möjligt avgränsa) deponifyllnadsmassornas vertikala och horisontella utbredning väster, söder och norr om tilltänkt bebyggelse och utegård. En provtagningsplan med förslag på borrpunkter för provtagning och grävning med grävmaskin utformades av Sweco, och godkändes av beställare och tillsynsmyndighet (Miljöförvaltningen Helsingborg stad) innan arbetet påbörjades. Undersökningsområdets ungefärliga läge i förhållande till Helsingborg framgår i Figur 1. 2(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

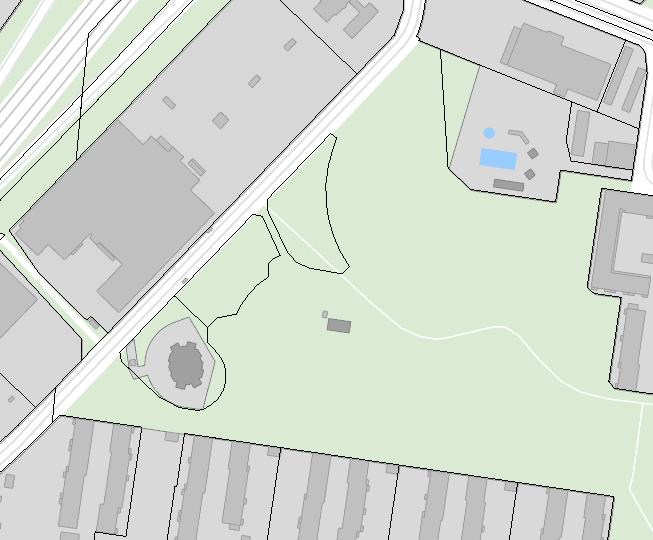

7 Solhålan Figur 1. Översiktskarta med undersökningsområdets ungefärliga läge markerat i rött (Helsingborg.se). 1.1 Organisation Ludvig Landen, Stadsbyggnadsförvaltningen, har varit beställarens kontaktperson. Hans Gustavsson, Sweco Environment, har varit uppdragsledare och handläggare samt varit ansvarig för uppförande av provtagningsplan och tillsammans med Emil Engvall, Sweco Environment, ansvarat för provtagningar i fält. Anna Sorelius samt Kristina Haglund, Sweco Environment har varit delaktiga med avseende på val av analyser och granskning av rapporten. Arne Kvist, Sweco Civil, har varit ansvarig fältgeotekniker. Skruvborrning har utförts med borrbandvagn, typ GeoTech 605D. 2 Omgivningsförhållanden Den del av planområdet som kallas för Solhålan, har tidigare varit ett grustag som på och 60-talet fylldes igen med bland annat fyllnings- och rivningsmassor. Exakt vilka typer av avfall som har deponerats har inte kunnat identifieras men rester av trä, tegel, metallskrot, kol och slagg har hittats i fyllningen. Tidigare markundersökningar visar att massorna är heterogena och jordproverna uppvisar varierande föroreningshalter. KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 3(16)

8 Undersökningsområdet utgörs idag huvudsakligen av grönytor (gräs, buskage och träd). Något söder om undersökningsområdet avgränsas undersökningsområdet av en förskola samt flerfamiljshus. I väster avgränsas undersökningsområdet av Regementsvägen. Nordost om undersökningsområdet påträffas Solhålan, som under våren 2016 har anlagts med grönytor och en lekplats, utöver den befintliga badanläggningen. Sydost om undersökningsområdet påträffas två äldre byggnader med omgivande grönytor, som tidigare har utgjort en fritidsgård. Ingen verksamhet bedrivs i byggnaderna i dagsläget. 2.1 Geo- och hydrogeologiska förhållanden I föregående rapporter och fältarbeten framkommer följande: Utifrån SGU:s jordartskarta förekommer i huvudsak sandigt eller grusigt isälvsmaterial inom undersökningsområdet, d.v.s. genomsläppligt material. Materialet som uttogs ur grustaget utgjordes främst av gjutgrus, bestående av grovsand-grus. Deponiavfallet betraktas utifrån föregående undersökningar som genomsläppligt. Angränsande till undersökningsområdet utgörs jordarterna generellt av sandig-siltig morän (väst) eller lerig morän (öst, syd och norr). Mäktigheten på fyllningslagret i den gamla grustäkten bedöms till 7,5-13,5 m u my, meter under markytan. Grundvattennivåerna i Solhålan har vid tidigare undersökningar indikerat en grundvattenströmning åt sydöst. Gradienten mellan deponiområdet och resterande grundvattenrör är dock låg, mindre än 0,5 %. Den låga gradienten tyder på att grundvattnets transporthastighet från området är mycket låg. Det finns inga dricksvattenbrunnar i närområdet enligt SGU:s brunnsarkiv (Sweco 2016). 3 Omfattning 3.1 Fältarbete Borrning och provtagning med borrbandvagn utfördes mellan den 7 och 11 april Maskingrävning av provgropar för okulär kontroll och provtagning utfördes den 21 april Fältarbetet har utförts utifrån den provtagningsplan som uppfördes av Sweco Flertalet miljötekniska utredningar har utförts parallellt inom Drottninghög, med samma benämning av borrpunkter. Borrpunkter och provgropar har ursprungligen haft benämningen 16XX för borrpunkter samt PGXX för provgropar vid denna undersökning. För att minska risken för felaktiga tolkningar har prefixet V-, (Västra) lagts till benämningen för varje borrpunkt och provgrop, d.v.s. V-16XX respektive V-PGX. 4(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

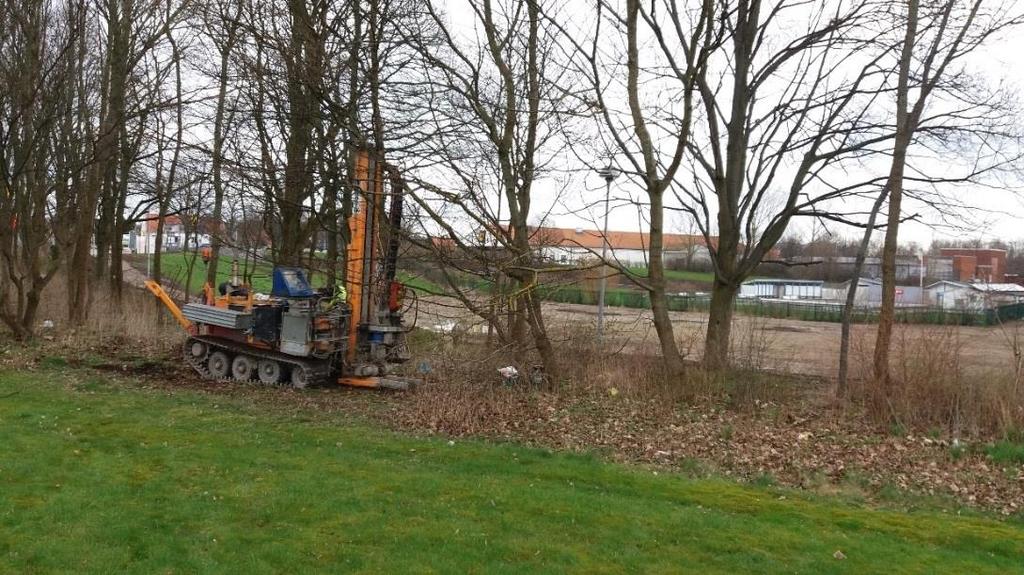

9 Sammanfattningsvis har fältarbetet omfattat: 3.2 Analyser Skruvborrning i totalt 20 punkter. Borrpunkternas läge framgår i helhet i planritning, se Bilaga 1. Utsättning av borrpunkter har gjorts utifrån förslag i provtagningsplanen med hjälp av handhållen GPS. Provtagning av jord i nivåer om cirka 0,5 meter i djupled. Provtagningsintervallerna har anpassats beroende på jordartsförhållanden, bedömd föroreningsgrad samt lukt- och färgavvikelser. Fältarbetet har utförts i enlighet med SGF handbok 2:2013 i tillämpliga delar. Borrning i punkterna V V-1613 med syfte till att avgränsa deponifyllnadens utbredning i horisontalled. Beroende på fyllnadens karaktär och djup flyttades borrpunkten närmare (östlig/sydostlig riktning) eller längre ifrån (västlig/nordvästlig riktning) deponins/utfyllnadens förmodade läge. Dessa punkter har då fått suffixet A eller B beroende på antalet kompletterande borrpunkter. Provgropsgrävning och provtagning i totalt 11 provgropar med grävmaskin syftande till att avgränsa deponifyllnaden. Borrpunkter (undantaget V-1612 samt V-1613) och provgropar har mätts in med handhållen GPS. Inmätning och utsättning har utförts i koordinatsystem Sweref 1330 i plan och RH2000 i höjd Jordprover uttagna genom skruvborrning Totalt skickades 31 jordprover som uttagits vid skruvborrning till det ackrediterade laboratoriet Alcontrol för analys. Jordproverna som skickades för laboratorieanalys har i huvudsak analyserats med avseende på polycykliska aromatiska kolväten (PAH), tungmetaller (arsenik, barium, bly, kadmium, kobolt, koppar, krom, kvicksilver, nickel, bly, vanadin och zink). I borrpunkt V (1,2-1,7 m u my) noterades inslag av rödfärgad grus, vilket misstänktes vara rödfyr, som erfarenhetsmässigt kan innehålla höga halter av tungmetaller. Detta prov analyserades därför endast med avseende på tungmetaller. I samband med fältarbetet noterades ingen påtaglig förekomst av flyktiga ämnen, ett urval av proverna analyserades dock med avseende på alifatiska och aromatiska kolväten samt bensen, toluen, etylbensen och xylen (BTEX) för verifiering. Ytlig mulljord från borrpunkter inom undersökningsområdet (ca 0-0,3 m u my) blandades till samlingsprov för analys med avseende på klorerade pesticider (DDT, DDE, DDD m.fl.), se Tabell 1. Ytlig jord analyserades också avseende PCB i ett antal punkter. Vidare analyserades också ett urval av proverna för innehåll av organiskt material, s.k. TOC-halt. I Tabell 1 redovisas en sammanställning över analyserade jordprover samt nivåer, och analyspaket från prover som uttagits med hjälp av borrbandvagn. KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 5(16)

10 Tabell 1. Sammanställning av analyserade jordprover från skruvborrning, nivåer samt analysparametrar. Analyser på samlingsprov i mulljord Borrpunkt: Nivå (m u my): Analys: Samlingsprov på V-1601,V-1602 samt V-1605 Mulljord, (ca 0-0,3) Klororganiska pesticider Samlingsprov på V-1606, V-1607 samt V-1608 Mulljord, (ca 0-0,3) Klororganiska pesticider Analyser på enskilda prover, ytligare nivåer Borrpunkt: Nivå (m u my): Analys: V-1601 Mulljord, (ca 0-0,3) PCB, metaller, PAH V ,7-1,2 Metaller V ,2-1,7 Metaller V ,8-1,3 Metaller, PAH V ,5 Metaller, PAH, TOC V ,55-1,05 Metaller, PAH V ,2-1,7 Metaller, PAH V-1606 Mulljord, (ca 0-0,3) PCB, metaller, PAH V ,3-0,8 Metaller, PAH V ,3-1,8 Metaller, PAH V ,2-1,7 Metaller, PAH V ,2-1,7 Metaller, PAH V-1609 Mulljord, (ca 0-0,3) PCB, metaller, PAH V ,2-0,5 Metaller, PAH V ,3-0,7 Metaller, PAH V-1610A 1-1,5 BTEX samt övriga aromater (>C8-C35), alifater samt PAH och metaller V ,2-1,7 Metaller, PAH V-1611A 0,3-1 Metaller, PAH V ,25-0,7 Metaller, PAH V ,6-1,1 Metaller, PAH Analyser på enskilda prover, djupare nivåer Borrpunkt: Nivå (m u my): Analys: 6(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

11 V ,5 BTEX samt övriga aromater (>C8-C35), alifater samt PAH och metaller V ,5 Metaller, PAH, TOC V ,8-6,3 BTEX samt övriga aromater (>C8-C35), alifater samt PAH och metaller V ,5 Metaller, PAH V ,55-3,05 Metaller, PAH V ,2-2,7 Metaller, PAH V ,7-2,2 Metaller, PAH V ,7-3,2 Metaller, PAH, TOC V-1609B 2-2,5 BTEX samt övriga aromater (>C8-C35), alifater samt PAH och metaller V ,2-2,7 Metaller, PAH V ,2-2,8 Metaller, PAH V ,6-2,1 BTEX samt övriga aromater (>C8-C35), alifater samt PAH och metaller V ,6-6,1 Metaller, PAH Jordprover uttagna vid provgropsgrävning Då det vid tidigare undersökningar (Sweco 2014, Sweco 2015) inte påvisats några halter överstigande riktvärden för KM eller nederländska riktvärden (avseende klororganiska pesticider) inom grönytan sydväst om den planerade förskolans utegård/befintlig GCbana har inga jordprov från V-PG3, V-PG4, V-PG10 eller V-PG11 analyserats på laboratorium. Utifrån fältbedömningar samt resultaten från föregående undersökningar har jorden vid dessa provgropar bedömts vara opåverkad. Val av prover som sändes för laboratorieanalys baserades på fältintryck, se avsnitt 4.1 Geologiska förhållanden, avgränsning av deponifyllnad. Totalt sändes 10 jordprover som uttagits vid provgropsgrävning till det ackrediterade laboratoriet Alcontrol för analys, se Tabell 2 för sammanställning. Jordproverna som sändes för laboratorieanalys har analyserats med avseende på polycykliska aromatiska kolväten (PAH) och tungmetaller (arsenik, barium, bly, kadmium, kobolt, koppar, krom, kvicksilver, nickel, bly, vanadin och zink). I samband med fältarbetet noterades inga jordmassor med avvikande lukt eller indikationer på närvaro av flyktiga ämnen. KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 7(16)

12 Tabell 2. Sammanställning av analyserade jordprover från provgropsgrävning, nivåer samt analysparametrar. Borrpunkt: Nivå (m u my): Analys: V-PG1 0,7 Metaller, PAH V-PG2 0,7 Metaller, PAH V-PG5 0-0,5 Metaller, PAH V-PG5 4-4,5 Metaller, PAH V-PG6 0,1-0,5 Metaller, PAH V-PG6 0,5-1 Metaller, PAH V-PG7 0,6-1 Metaller, PAH V-PG8 1-1,4 Metaller, PAH V-PG9 0,4-1 Metaller, PAH V-PG9 2 Metaller, PAH 3.3 Bedömningsgrunder 8(16) Resultaten från analyserade jordprov har jämförts med Naturvårdsverkets generella riktvärden för känslig och mindre känslig användning (Naturvårdsverket, 2009). I juli 2016 utgav Naturvårdsverket reviderade riktvärden för ett antal olika ämnen. Nya riktvärden presenterades också för bland annat DDT DDE och DDD, vilka framgår i Bilaga 3 i denna rapport. Generella riktvärden finns för två typer av markanvändning: Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvatten skyddas för att kunna konsumeras. Markanvändningen kan vid ett KM-scenario utgöras av exempelvis bostäder, daghem eller för odling av grönsaker. Mindre känslig markanvändning, MKM, innebär att markkvaliteten begränsar val av markanvändning. Detta innebär att personer endast bör vistas i området tillfället, exempelvis under yrkesverksam tid. Grundvattnet 200 m nedströms från det förorenade området skyddas. Marken kan användas till exempel för kontor, industrier och vägar. Fördelningen av föroreningar i marken (mellan partiklar bundna till jorden, lösta i vattenfas och förekomst av ångfas) beror till stor del på jordens egenskaper. För organiska föroreningar och metaller är bland annat halten organiskt kol viktig för fastläggningen. Givna data som tillämpats vid beräkning av generella riktvärden i riktvärdesmodellen är anpassade efter en normaltät jord. Generella riktvärden har beräknats för jordarter med ett organiskt innehåll (TOC-halt) på mer än 2 %. Är halten organiskt material mindre än 2 % riskerar man att underskatta ämnenas spridning, och vid högre halter än 2% riskerar man att överskatta ämnenas spridning. Analyserade jordprover har om riktvärden varit tillgängliga även jämförts med nivåer för mindre än ringa risk, MRR, vilka framgår i Naturvårdsverkets handbok för återanvändning KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

13 av schaktmassor i anläggningsändamål (Naturvårdsverket 2010). Dessa riktvärden anger nivåer för en rad ämnen då schaktmassor kan återanvändas fritt utan anmälan till berörd tillsynsmyndighet. Naturvårdsverkets riktvärden för DDT, DDE och DDD presenteras som summahalter av de tre metaboliterna för vilka jämförelse har gjorts med uppmätta halter i denna undersökning. Jämförelse har också gjorts med riktvärden från de nederländska motsvarigheterna till Naturvårdsverket, RIVM, har tillämpats (RIVM 2007). För förskolans utegård har platsspecifika riktvärden också utarbetats av Sweco (Sweco 2016). De platsspecifika riktvärdena utgår ifrån att föroreningar förekommer i hela markprofilen. Den 1 juni 2015 trädde en ny EU-förordning i kraft, vilken ersätter den tidigare avfallsförordningen. Syftet med den nya förordningen är i korthet att ett avfalls farliga egenskaper ska bedömas enligt definitioner och kriterier som överensstämmer med de som används för klassificering, märkning och förpackning av ämnen och blandningar. Då det i dagsläget inte finns någon vägledning för tolkning av den nya avfallsförordningen, har de haltgränser som presenteras i Avfall Sveriges Rapport 2007:1 tillämpats som jämförelse i denna rapport. Resultaten från denna undersökning kommer att användas som komplettering till den tidigare utförda riskbedömningen. Någon djupare jämförelse och diskussion avseende de platsspecifika riktvärdena och analysresultaten vid denna undersökning förs därför inte i denna rapport. Framtagna platsspecifika riktvärden redovisas dock som jämförelse i Bilaga Avsteg från ursprunglig provtagningsplan Följande avsteg har gjorts från den ursprungliga provtagningsplanen: På grund av träd och buskage som påverkat satellitmottagningen har inmätning ej varit möjlig för punkterna V-1612, V-1612A, V-1612B samt V Utsättning av V-1612 och V-1613 har gjorts efter angivet läge i provtagningsplanen. Dock är läget som anges för V-1612A och V-1612B i Bilaga 1 ungefärligt. Läget för provgropar har anpassats efter de uppgifter som framkom i samband med schaktning för GC-bana och vändplats något söder om förskolans utegård. Placeringen är därför flyttad ytterligare söder och öster från de ursprungliga lägena i provtagningsplanen. Exakt gräns för provgroparna har varit svår att lokalisera i samband med inmätning då schaktmassor placerats i anslutning till provgroparna. Redovisat läge för provgroparna är därför något osäkert. På grund av fyllnadsmaterialets sammansättning har laboratoriet inte kunnat utföra TOC-analys på ett (V-1601, 2-2,5 m u my) av de tre tilltänkta proverna. 9(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

14 4 Resultat 4.1 Geologiska förhållanden, avgränsning av deponifyllnad Resultaten från utförda fältundersökningar bekräftar till stor del den tidigare föreslagna gränsen för utfyllnadsområdet inom och i anslutning till förskola, utegård och flerfamiljshus i de västra delarna av Drottninghög. I planritning i Bilaga 1 framgår den ungefärliga gränsen för sandtag och deponiutfyllnad baserat på en flygbild från Fyllnad med liknande sammansättning (deponiavfall) som använts vid återfyllnad av Solhålan har påträffats i flertalet provgropar (V-PG5, V-PG6, V-PG8, V-PG9) utanför gränsen för grustaget, som framgår i flygbilden från 1951, se Bilaga 1. Som framkommit vid tidigare undersökningar utgörs det naturliga materialet generellt sett av grusig sand med ställvist inslag av silt och sten. Deponifyllnadens mäktighet varierar inom undersökningsområdet, men har som djupast uppmätts till 10 m u my (punkt V- 1601, närmast Solhålan). Fyllnaden utgörs generellt sett av (stenig) grusig sand, d.v.s samma material som förekommer naturligt i området, med varierande mängder av tegel, metallskrot och trä. Fyllnadsmassor som inte innehållit deponiavfall har påvisats i flera borrpunkter under mulljorden närmast Regementsvägen (V-1610, V-1610A och V-1609), som till skillnad från den generellt svarta och mörkbruna deponifyllnaden varit ljusbrun. I samband med anläggningsarbeten för planerad gång- och cykelväg och vändplats påträffades deponifyllnad i den sydöstra delen av arbetsområdet (se Bilaga 1). I vidare nordvästlig riktning, mot Regementsvägen påträffades förmodat naturligt material under mulljorden (ca 0,4 m u my). I vidare sydvästlig riktning har ingen deponifyllnad påträffats enligt uppgift från entreprenadpersonal. Vid utförandet av denna undersökning hade området vid vändplatsen, där gränsen för deponin går, redan grävts ur och återfyllts. Enligt uppgift från entreprenadpersonal går dock gränsen för deponifyllnad vid vändplatsen, där den södra och norra delen av GC-banan möts (se Figur 3 nedan). Kompletterande grävning av två provgropar utfördes därför vid vändplatsen (benämnda V-PG1 och V-PG2). En tydlig gräns mellan deponifyllnad samt förmodat naturligt/ren fyllnad går i gränsen mellan V-PG1 och V-PG2. 10(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

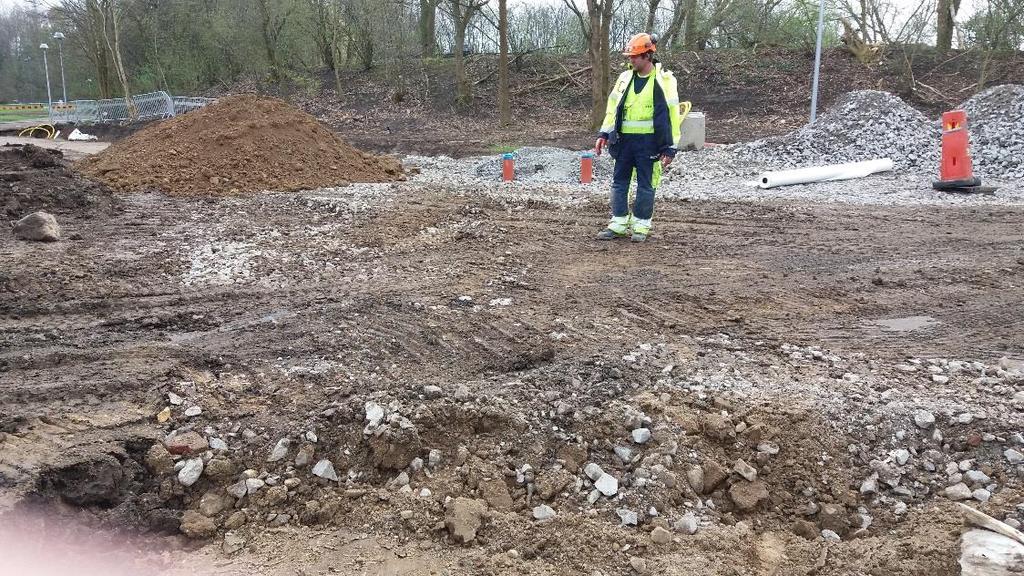

15 Figur 3. Ungefärlig gräns mellan deponiavfall och naturligt material på vändplatsen där den nordvästra och sydöstra GC-banan möts, markerat i rött. Provgropar grävdes i vidare sydostlig riktning för att kontrollera deponiavfallets utbredning (V-PG5, V-PG6, V-PG7, V-PG8 samt V-PG9). I V-PG5 påträffades stora mängder byggnads- och hushållsavfall, skrot m.m. Utöver en begränsad mängd ytligt belägen tegel noterades inga tecken på deponifyllnad i V-PG7, men däremot i V-PG8. I V-PG6 förekom deponifall ned till maximalt schaktdjup om 3,5 m u my. I V-PG9 påträffades förmodat deponiavfall i den översta metern, med efterföljande naturligt material. I västlig riktning, mot Regementsvägen grävdes 4 provgropar (V-PG3, V-PG4,V-PG10 samt V-PG11) inom och i anslutning till planerad bostadsbebyggelse. I V-PG3 och V-PG4 noterades en mindre mängd fyllnad (sand) som efterföljdes av naturlig sand. Båda jordlagren bedömdes som opåverkade. I V-PG10 och V-PG11 påträffades fyllnad av grus (singel) vid 0,6 meters djup som efterföljdes av betong. I en planritning över Drottninghög Västra, daterad 1969, framgår en branddamm i området där V-PG10 och V-PG11 grävdes, se Figur 4 nedan. Betongens utbredning, tjocklek eller funktion har inte utretts, men kan vara relaterad till branddammen som framgår i ritningen. KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 11(16)

16 Figur 4. Utdrag över planritning över Drottninghög från Branddammens läge är markerad i rött. 4.2 Analysresultat PAH/Oljekolväten Förskolans utegård Analysresultaten avseende PAH från borrpunkterna inom utegården för kommande förskola uppvisar halter överstigande Naturvårdsverkets riktvärden för KM i 7 av totalt 16 analyserade jordprover, både i ytlig och djupare fyllnad. Fyllnaden uppvisar tydlig heterogenitet, både utifrån analysresultaten, och mängden avfall som förekommer. Högst halter av PAH (>MKM) inom förskolans utegård har påvisats i V-1601 (2-2,5 m u my). I detta prov har även aromatiska kolväten (fraktionerna >C10-C16 samt >C16-C35) påvisats i halter överstigande Naturvårdsverkets riktvärden för KM. Riskbedömningen avseende förskolans utegård som utformats av Sweco (Sweco 2016) är baserad på resultaten från tidigare undersökningar. Föreslagna åtgärder för utegården (och bostadsområdet i helhet där deponifyllnad förekommer) innefattar bortschaktning av de översta 1,5 metrarna och efterföljande återfyllnad med rena massor. Övriga delar av undersökningsområdet I 6 av 12 analyserade jordprover uttagna vid borrning utanför förskolans utegård har PAH överstigande riktvärden för KM och påvisats. 12(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

17 Högst halter har uppmätts i V-1612 (2,2-2,8 m u my), där summahalten av de lättflyktiga kongenerna (PAH-M) uppmätts till 140 mg/kg TS. I dessa punkter har även högst metallhalter, utanför förskolans utegård påvisats. Gränsen för deponifyllnad och naturligt/ren fyllnad har identifierats mellan provgroparna V-PG1 och V-PG2. Det jordprov som uttogs i botten (0,7 m u my) av V-PG2 (i förmodat naturligt material) vid provgropsgrävning visar på halter av PAH understigande laboratoriets rapporteringsgräns. Analyserat jordprov från V-PG1 (i deponifyllnad) vid samma nivå visar på förekomst av PAH, dock understigande riktvärden för MRR (och KM). Halter av PAH-H över riktvärden för KM och platsspecifika riktvärden har också påvisats i ytlig jord (<1,4 m u my) i provgroparna V-PG8 samt V-PG9, sydost om det område som nu avses att bebyggas. Även i V-PG5 har PAH-H överstigande riktvärden för KM påvisats, dock vid nivån 4-4,5 m u my. Dessa provgropar ska, enligt flygbild från 1951, ligga utanför eller angränsa till utfyllnadsområdet för deponiavfall. Det har dock påträffats avfall med liknande innehåll i dessa provgropar som i området där deponiutfyllnad skett. 4.3 Metaller Förskolans utegård Halter av tungmetaller överstigande riktvärden för KM har påvisats i 3 av 17 analyserade jordprover inom området för förskolans utegård. Påvisade metallhalter i jordprover uttagna mellan 0,2 1,5 m u my inom förskolans utegård understiger Naturvårdsverkets riktvärden för KM i samtliga borrpunkter bortsett från i punkten V-1601 (0,7-1,2 m u my). I V-1601 (0,7-1,2 m u my) noterades inslag av mörkrödfärgad sand vilket misstänktes vara rödfyr. Rödfyr är en restprodukt från förbränning av alunskiffer, vilken kan innehålla höga halter av tungmetaller. Uppmätta halter från detta jordprov visar på betydligt högre halter av koppar, zink och arsenik i förhållande till övriga jordprov. Inga av de uppmätta halterna uppnår dock gränsvärden för farligt avfall, enligt Avfall Sveriges bedömningsgrunder för förorenade massor (Avfall Sverige 2007). Misstänkt rödfyr (utifrån färg och bedömd jordart) noterades även i V-1610B (3,2 3,7 m u my). Laboratorieanalys har dock inte utförts på detta prov. Övriga delar av undersökningsområdet Analyserade jordprover från borrpunkter i området utanför förskolans utegård uppvisar halter av metaller överstigande riktvärden för KM i 4 av 12 analyserade jordprov. Generellt sett ligger metallhalterna i den ytliga jorden, <1,5 m u my, (undantaget V ,2 m u my) något över Naturvårdsverkets föreslagna riktvärden för MRR men under KM. I analyserade jordprover i borrpunkter som ligger utanför förmodad deponi har samtliga analysresultat visat halter som understiger MRR för samtliga analyserade parametrar. Jordprov från provgroparna V-PG3, V-PG4, V-PG10 samt V-PG11 har inte analyserats på laboratorium, men utifrån fältintryck samt analysresultat från tidigare miljötekniska KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA 13(16)

18 markundersökningar bedöms fyllnadsmaterialet vara av liknande karaktär som i borrpunkterna där ren fyllnad/naturligt material har konstaterats. I provgropen V-PG1 påträffades deponifyllnad, där endast kadmium översteg riktvärden för MRR. Vid exploatering av området bör man dock vara uppmärksam på gränsen mellan deponi och naturligt material/ren fyllnad. I provgropen V-PG9 (1-1,4 m u my) har kvicksilver marginellt överstigande riktvärden för KM påvisats. Övriga prover som uttagits vid provgropsgrävning uppvisar halter av metaller överstigande riktvärden för MRR men understigande riktvärden för KM. 4.4 PCB och bekämpningsmedel 4.5 TOC Förskolans utegård Inga halter av PCB överstigande laboratoriets rapporteringsgräns har påvisats i analyserade jordprover inom den planerade förskolans utegård Detekterbara halter av DDT, DDE och DDD har påvisats i samlingsproverna från mulljorden (0-0,3 m u my), påvisade halter ligger med goda marginaler under Naturvårdsverkets och nederländska riktvärden (RIVM 2007). Övriga delar av undersökningsområdet Halter av PCB överstigande laboratoriets rapporteringsgräns har påvisats i V-1609 (0-0,2 m u my), dock understigande riktvärden för KM. Förskolans utegård Halten TOC har uppmätts till 0,74% respektive 0,94% i de två analyserade proverna, vilket ligger i paritet med tidigare uppmätta halter (0,83% samt 0,74%) (Sweco 2016). Detta motsvarar halter något under de antaganden som Naturvårdsverket gjort vid beräkningar för KM- och MKM-scenarier. 5 Sammanställning och rekommendationer Statistisk utvärdering och platsspecifika bedömningar för området har inte utförts inom ramen för denna undersökning. Analysresultaten kommer dock att sammanföras med den tidigare utförda riskbedömningen för att ge ett säkrare statistiskt underlag, och ligga till grund för en reviderad bedömning. Utifrån resultaten från denna undersökning har följande framkommit: Deponins utbredning har utifrån resultaten i denna undersökning justerats något i förhållande till tidigare uppskattning, se Bilaga 1. Mulljorden (ca 0-0,3 m u my) innehåller halter av PAH överstigande platsspecifika riktvärden i ett av tre analyserade prover från området där skruvborrning utförts, d.v.s. inom och i nära anslutning till utegården för planerad förskola. Blyhalten 14(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

19 överstiger riktvärden för KM i ett av de tre proverna från mulljorden. I samband med urschaktning ska matjorden transporteras till godkänd mottagningsanläggning för omhändertagande. Jordmassorna under matjorden (ca >0,3 m u my), väster om V-1611A, V-1610A, V-1609 samt V-PG2 och i området kring V-PG3-4 och V-PG10-11 utgörs av naturligt material/opåverkad fyllning, se Bilaga 1. Analyserade jordprov från detta område visar på halter understigande Naturvårdsverkets handbok för mindre än ringa risk, MRR, varför massorna bedöms kunna användas fritt vid urschaktning. Laboratorieanalys har dock inte utförts på jordprover från V-PG3-4 och V-PG10-11 i detta skede. Då materialet delvis utgörs av fyllnad och ligger i anslutning till en väg bör man dock vara uppmärksam på avvikelser i form av lukt och färg vid mark- och schaktarbete. Sweco kommer att revidera den tidigare riskbedömningen (Sweco 2016) med de resultat som framkommit vid denna undersökning. Påvisade föroreningshalter i massorna som avses att schaktas bort (0-1,5 m u my) kommer att utvärderas statistiskt, som underlag för klassning av massorna vid avhjälpandeåtgärder. Man bör dock vara uppmärksam på och om möjligt separera massor med innehåll av misstänkt rödfyr, främst i anslutning till borrpunkt V Inga av analysresultaten visar på halter som överstiger gränsvärden för farligt avfall. Vid schakt- och markarbeten inom området där deponiavfall förekommer bör dock försiktighetsåtgärder vidtas för att minimera risken för exponering och spridning. I enlighet med 10 kap 11 Miljöbalken, ska resultaten från denna rapport delges tillsynsmyndigheten, i detta fall Miljöförvaltningen i Helsingborgs stad. Innan schaktning påbörjas ska en anmälan om avhjälpande åtgärder delges och godkännas av Miljöförvaltningen. 15(16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA

20 6 Referenser Avfall Sverige, Uppdaterade bedömningsgrunder för förorenade massor. Rapport 2007:1. Helsingborg.se: Helsingborg stadsatlas, Hämtad Naturvårdsverket, Riktvärden för förorenad mark. Modellbeskrivning och vägledning. Rapport Naturvårdsverket 2010: Återanvändning av avfall i anläggningsarbeten. Handbok 2010:1. RIVM 2007: The National Institute for public Health and the Environment. RIVM Rapport Tabell 6, sida 40. Sweco, Miljöprovtagning i samband med geoteknisk undersökning inom område som avses exploateras för bostadsändamål vid Regementsgatan på Drottninghög. Uppdragsnr , Daterad Sweco, Drottninghög Västra. Kompletterande miljöteknisk markundersökning. Uppdragsnr: , Daterad Sweco Drottninghög Västra, förskoleområdet. Riskbedömning och åtgärdsutredning. Uppdragsnr Daterad (16) KOMPLETTERANDE MILJÖTEKNISK MARKUNDERSÖKNING, DELAR AV DROTTNINGHÖG VÄSTRA
