1 14 HELSINGBORGS STAD Kompletterande provtagning av mark inom exploateringsområde på Drottninghög UPPDRAGSNUMMER KONCEPT SWECO ENVIRONMENT AB HELSINGBORG AVD. MILJÖ & ARBETSMILJÖ LINA GLAD ANNA OLOFSSON

2 14 Sammanfattning På uppdrag av Helsingborgs stad har Sweco Environment AB (Sweco) utfört kompletterande jordprovtagning inom ett område på Drottninghög. Uppdraget har utförts i syfte att få en bättre bild av fyllnadsmaterialets sammansättning och dess innehåll av potentiella föroreningar, detta med anledning av kommande markarbeten. Planer finns på att anlägga dagvattenmagasin samt ha ett område för stadsodling och ett område där grisar får böka. Provtagning har skett i jord och grundvatten. Analysresultaten i jord visar att ytliga oljeföreningar över KM förekommer i flera provpunkter. De högsta föroreningshalterna (PAH) som påträffats (över MKM) återfinns på 1,5-3,2 m under markytan. I två av provpunkterna förekommer även höga halter av metaller. Bekämpningsmedel har påvisats över de Holländska riktvärdena. Även PCB-halt över de generella riktvärdena har påvisats. Vad det gäller vatten har bensen och PAH-L över SPI:s jämförvärde för skydd av grundvatten som dricksvatten påvisats i en av provpunkterna. I ytterligare en påvisas PAH-M över SPI:s jämförvärde för skydd av grundvatten som dricksvatten. Vid metallanalys har vanadin överskridande SGU:s referensvärden för grundvatten i jord påvisats i tre av fyra rör. Samtliga övriga analyserade parametrar ligger under aktuella rikt- och jämförvärden. Fyllnadsmassor har påvisats till ett djup av 13,6 meter. Medeldjupet i de tre sonderingspunkterna ligger på 8,7 meter, det är inte osannolikt att påträffa fyllnadsmassor med betydligt mäktigare djup än så. Det går inte att dra några slutsatser kring vilka typer av fyllnadsmassor som dumpats var, det går inte heller att förutsäga vilken förorening som kan finnas var. Vid det område där det planeras djurhållning har inga föroreningar påvisats, området utgör därmed inte något hinder avseende föroreningsrisk. Vid den gamla äppelodlingen har bekämpningsmedel överskridande de Hollänska riktvärdena påvisats. Värdena ligger dock långt under de akuttoxiska nivåerna. Dialog kring hur detta ska hanteras bör hållas med tillsynsmyndigheten. Då Solhålan idag utnyttjas av folk som vistas och leker där, förekommer en exponeringsrisk för ytliga föroreningar. Detta innebär att den ytliga jorden där PAH och metaller återfinns överstigande riktvärdet för KM behöver åtgärdas. Det har inte påvisats några föroreningar som kan utgöra hälsorisk invid badet. Miljöförvaltningen i Helsingborgs stad ska underrättas om resultaten av den föreliggande undersökningen. Sweco Kungsgatan 2 SE Helsingborg, Sverige Telefon +46 (0) Fax +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Lina Glad Miljökonsult- Förorenad mark Telefon direkt Mobil +46 (0) lina.glad@sweco.se

3 Innehållsförteckning 1 Inledning 1 2 Syfte 1 3 Områdeshistorik 1 4 Utförda undersökningar Jordprovtagning PID-mätning av jordprover Grundvattenprovtagning Inmätning Jord Grundvatten 8 5 Jämförvärden Jord Bekämpningsmedel Grundvatten 8 6 Resultat av laboratorieanalyser Jord Oljekolväten Metaller Screeninganalyserna Bekämpningsmedel Grundvatten Oljekolväten Metaller 14 7 Geosondering 16 8 Slutsatser Resultat av tidigare utredning Kompletterande undersökning Total föroreningsbild 17 9 Bedömning Djurhållning Stadsodling Dagvattenmagasin 19

4 9.1.4 Badet Rekommendationer 19 Referenser 21 Bilagor Bilaga 1. Översiktskarta provpunkter Bilaga 2. Borrprotokoll Bilaga 3. Tabell sammanställning av resultat Bilaga 4. Laboratorieprotokoll Bilaga 5. Tolknings PM - Jordbergsonderingar

5 1 Inledning Inför planerade markarbeten på Drottningshög i Helsingborg, utförde Sweco Environment AB (Sweco) i januari 2015 en översiktlig miljöteknisk markundersökning inom det aktuella området. Vid undersökningen noterades fyllnadsmaterial inom hela området. Vid laboratorieanalys av utvalda jordprov, påvisades halter överskridande Naturvårdsverkets generella riktvärden för känslig markanvändning (KM) av oljekolväten, barium, bly, zink och PAH. Föreliggande rapport är en kompletterande undersökning för att få en bättre bild av fyllnadsmaterialets sammansättning och dess innehåll av potentiella föroreningar. Undersökningen har omfattat följande moment: Jordprovtagning genom skruvborrning i 15 nya borrpunkter. Dokumentation av jordlagerföljder. Grundvattenprovtagning i fyra nyinstallerade grundvattenrör. Laboratorieanalyser i utvalda jord- och grundvattenprov avseende oljekolväten, PAH, tungmetaller, klorerade bekämpningsmedel samt två bredare screeninganalyser. Sammanställning av erhållna resultat samt en bedömning av föroreningssituationen. Geosonderingen i tre punkter för att få en bild av fyllnadsmaterialets mäktighet. Vid utvärdering av föroreningssituationen har det genomförts en förenklad riskbedömning där resultat från jordprovtagningen har jämförts med Naturvårdsverkets generella riktvärden för känslig markanvändning (KM), detta då området utgörs av ett grönområde i direkt anslutning till ett bostadsområde. 2 Syfte Uppdraget utfördes i syfte att få en bättre bild av fyllnadsmaterialets sammansättning och dess innehåll av potentiella föroreningar, detta med anledning av kommande markarbeten. Planer finns på att anlägga dagvattenmagasin samt ha ett område för stadsodling och ett område där grisar får böka. 3 Områdeshistorik Drottninghög tillhörde i äldre tider Filborna by. Ännu i början av 1960-talet var praktiskt taget hela området obebyggt (med bostäder) och utnyttjades i huvudsak för fruktodlingar och av några småindustrier. Som exempel kan nämnas en murbruksfabrik och Cindersfabriken, som hade ett kalkbränneri i en grusgrop (Helsingborgs stad 2006). Enligt samma källa förvärvades Berga grustag av Helsingborgs Cinders- & Kalkfabriks AB (grundat 1891) och från grustaget erhölls grus som såldes som gjutgrus. Grusgropen

6 vattenfylldes sedermera, troligen av inträngande grundvatten. Gropen blev till en sjö som enligt Rolf Wetterling hade klart vatten och användes som badsjö (Wetterling 2014). Enligt SGUs brunnsarkiv finns det inga dricksvattenbrunnar i närområdet. Inom undersökningsområdet finns det idag inga kommunala VA-ledningar eller servisanvisningar. På flygbild från 1951 kan det konstateras att det fortfarande finns en sjö på platsen (se figur 1). ICA Maxi F.d. Vattenfyllt grustag F.d. Äppelodling Figur 1. I bakgrunden finns flygfotografi från I bilden har flygfotot överlagrats detaljer från dagens karta. Regementsvägen och ICA Maxi har markerats. Det är även utmarkerat var det 1951 fanns ett vattenfyllt grustag och var de tidigare äppelodlingarna har legat. Grustaget (sjön) började fyllas igen före 1967, då det enligt flygfotografi (se figur 2) delvis var utfyllt. Enligt uppgifter ska det ha fyllts igen med bland annat fyllnings- och rivningsmassor invigdes Filborna deponi i närheten av grustaget. Sannolikheten att hushållsavfall i några större mängder dumpades i grustaget minskade därmed, då det fanns en nyöppnad deponi för detta ändamål under hela den tid då utfyllnaden pågick. Exakt vilka typer av avfall som har deponerats på vilken plats inom grustagsområdet, har inte kunnat identifieras. Det kan inte uteslutas att det har förekommit okontrollerad dumpning av avfall. 2 (22)

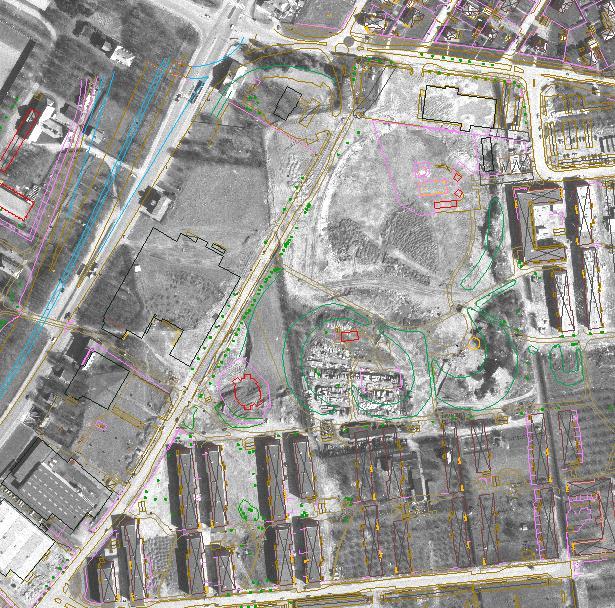

7 ICA Maxi Figur 2. I bakgrunden finns flygfotografi från Flygfotot överlagrat med färgade linjer från dagens karta, och Regementsvägen och ICA Maxi har markerats. Streckad svart linje markerar det gamla grustaget och dess utbredning Utförda undersökningar Innan fältarbetet påbörjades togs en provtagningsplan fram. Denna baserades på information från äldre flygbilder, fokus har legat på provtagning inom grustagets utfyllnadsområde. Provtagningspunkterna har främst förlagts inom de områden där planer på förändrad markanvändning finns (se figur 3). I övrigt har provtagningspunkterna placerats så jämt fördelat som möjligt inom området. Samtlig provtagning har utförts av utbildad provtagare i enlighet med SGFs fälthandbok (Rapport 2: 2013).

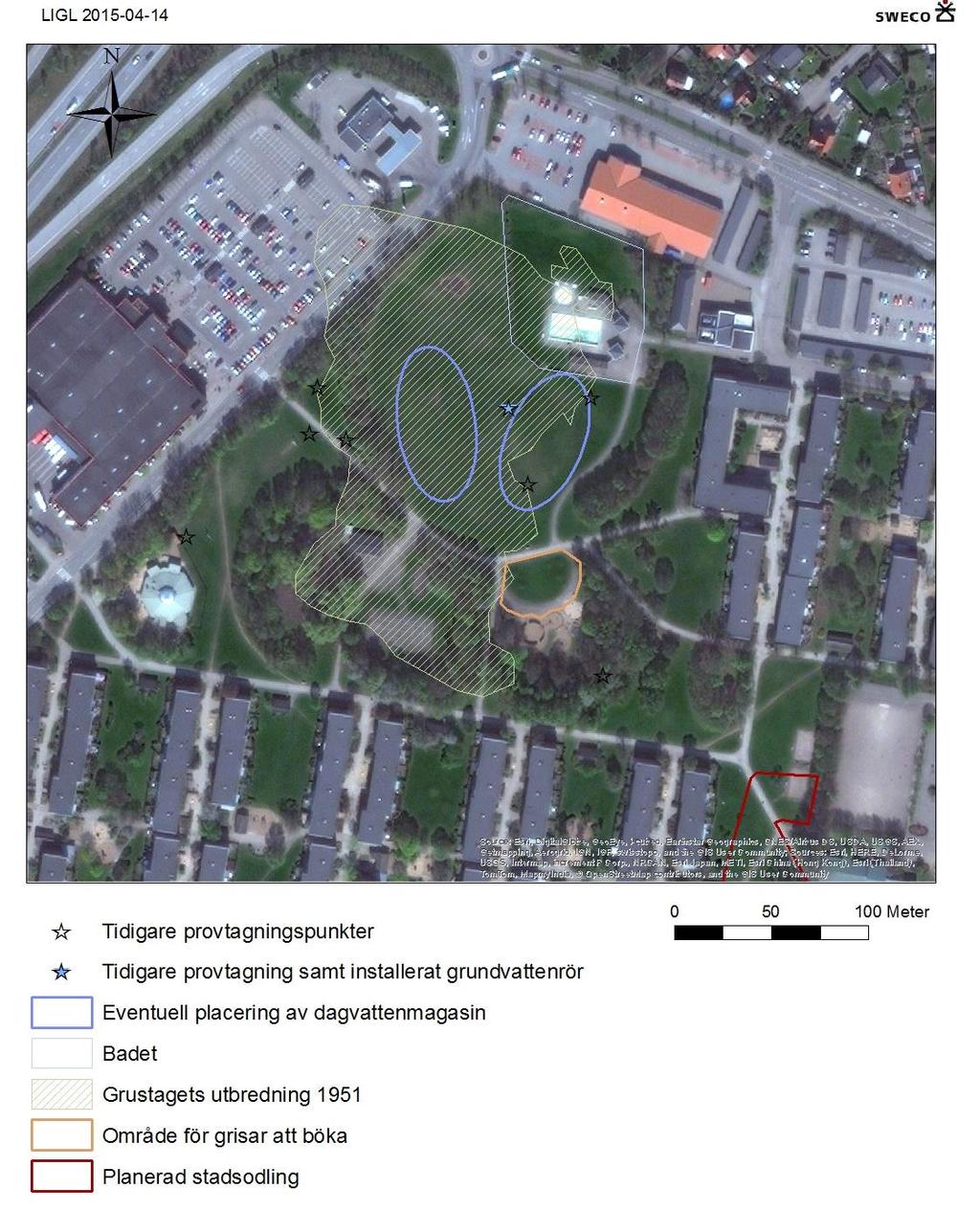

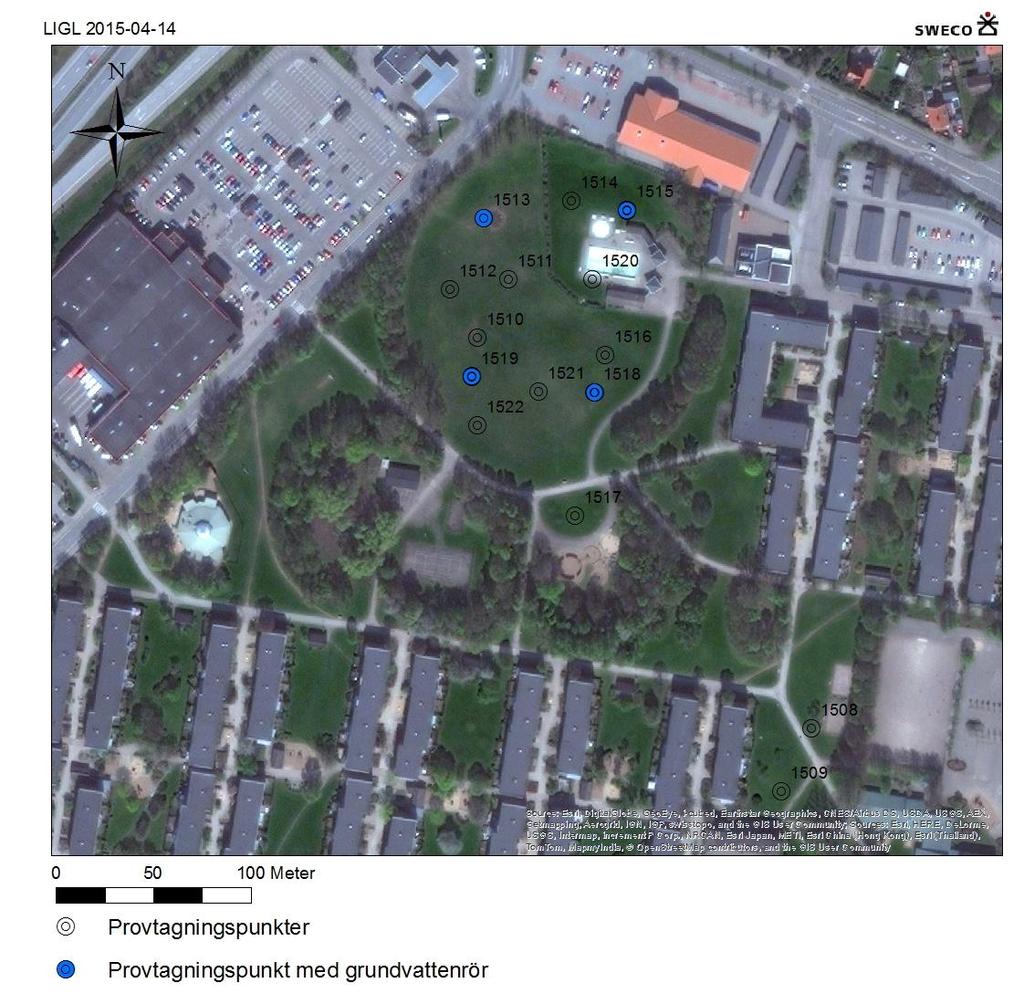

8 ICA Maxi Figur 3: Fokusområden för den kompletterande undersökningen. I figuren syns även de tidigare provtagningspunkterna. 4.1 Jordprovtagning Markundersökningen utfördes genom skruvborrning med borrbandvagn den 11-12:e och den 18 januari Totalt omfattade undersökningen femton provpunkter, betecknade , se provpunkternas placering i figur 4. 4 (22)

9 Figur 4 Placering av provtagningspunkter. Provpunkt ligger inom den gamla äppelodlingen. Här planeras stadsodling är placerad där det är tänkt att grisar ska böka. Provpunkt 1514, 1515 och 1520 är placerade inom badet. Resterande provtagningspunkter ligger inom det gamla grustaget. Undersökningen samordnades med en ytterligare geoteknisk undersökning inom området (Geokompaniet, 2015), denna omfattade geoteknisk sondering i tre punkter, se bilaga 5. Vid miljöprovtagning dokumenterades jordlagerföljder samt eventuella lukt- och synobservationer. Jordprov togs ut efter jordlagerföljd, dock omfattande maximalt 0,5 m. Innan uttag av prov skrapades den yttersta jorden på skruven bort, för att undvika påverkan av jord från ytligare jordlager på prov från önskad nivå. Jordproven lades i

10 diffusionstäta påsar och förvarades i kylväska i fält. Samtliga prov förvarades i kyl innan utvalda prov skickades för analys. Jordlagerföljder redovisas i bilaga 2. För varje meter uttogs ett dubbelprov, på varje dubbelprov har en PID-mätning genomförts, se avsnitt PID-mätning av jordprover Den relativa koncentrationen av lättflyktiga kolväten (VOC) har analyserats med hjälp av fotojonisationsdetektor (PID) för samtliga uttagna nivåer. Jordproverna har inhämtats i gastäta plastpåsar. Mätningarna har gjorts på rumstempererade prover, dagen efter att jordproven uttogs. Undersökningen har utförts genom att instrumentets insug via en kanyl penetrerat den luftfyllda delen av provpåsen. Provet har bearbetats med handen samtidigt som luft sugits in i instrumentet, detta för att så mycket gas som möjligt ska avgå till luften. Instrumentet är känsligt för föroreningar bestående av exempelvis bensin, dieselolja och aromatiska kolväten samt för vissa klorerade kolväten. Instrumentet är dock inte känsligt för registrering av tyngre oljeprodukter exempelvis motor- och smörjoljor. Resultaten för respektive jordprov och nivå redovisas i borrprotokollet, bilaga Grundvattenprovtagning Grundvattenrör av HDPE-plast har installerats i jordlagren i fyra borrhål (punkt 1513,1515, 1518 och 1519, se figur 4). Rören har en innerdiameter av 41 mm och en ytterdiameter av 50 mm. De nedersta fyra meterna utgörs av filterrör med 0,3 mm slits, ovan detta ca två meter rör. För uppfyllning kring rörens filterdel har filtersand använts. Därefter har sandens överyta tätats med bentonit. Rören renspumpades samma dag som de installerades. Provtagningen omfattade fyra grundvattenrör (det grundvattenrör som fanns sedan tidigare gick inte att pumpa upp något vatten ifrån) och utfördes den 26:e april Provtagning utfördes med en peristaltisk pump kopplad till en silikonslang. Tillrinningen av vatten till rören var generellt högt i området vilket innebar att pumpning medförde liten avsänkning av vattennivån i rören. Fältmätningar av ph, konduktivitet, redoxpotential, löst syre och temperatur utfördes med instrumentet Aquameter (AquaRead: AM-200/AP-2000) i en flödescell. Då stabila värden uppnåtts ansågs vattnet vara omsatt och därmed ge representativa prov. Fältinstrumentet kalibrerades innan provtagning. Se mätresultat tabell 1. Provkärl av plast och glas avsedda för aktuella analyser användes vid provtagningen. Prov för metallanalys filtrerades i fält genom 0,45 µm engångfilter. Proven förvarades kylda och transporterades till ALS laboratorium i Täby efter provtagning. Grundvattennivåerna mättes med ljuslod vid två tillfällen; före renspumpning respektive före provtagning, och mätningarna visade på liknande nivåer vid de två mättillfällena. Grundvattennivåerna redovisas i tabell 1 6 (22)

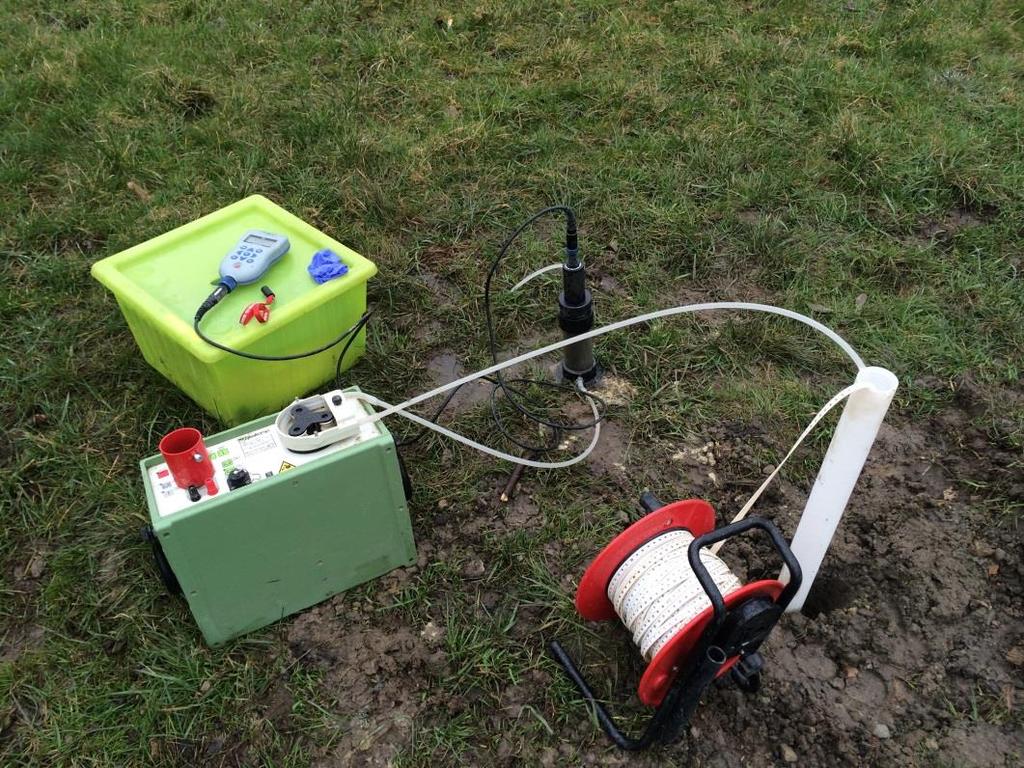

11 Tabell 1 Resultat från mätning av syrgas, redox, konduktivitet (EC), ph och temperatur med flödescell samt inmätta grundvattennivåer (i RH2000). Provpunkt Syrgas (mg/l) Redox (mv) EC (µs/cm) ph Temp ( C) Grundvattennivå (RH2000) Kommentar , ,77 7,1 God tillrinning , ,6 8,9 +2,86 God tillrinning , ,42 8,2 God tillrinning , ,87 7,5 God tillrinning 4.3 Inmätning Provtagningspunkterna mättes in i plan (Sweref ) med GPS och i höjd (RH2000) med avvägningsinstrument Jord Efter avslutat fältarbete valdes jordprov ut, minst ett från varje provpunkt, och skickades till laboratorium för analys. Primärt valdes ytliga jordprov ut. I övrigt baserades urvalet på observationer vid utfört fältarbete (syn- och luktintryck) samt utslag vid PID-mätning. Prov har analyserats i olika omfattning med avseende på nedanstående parametrar: Alifatiska kolväten; fraktioner med olika kolkedjelängd >C5-C35. Aromatiska kolväten; bensen, toluen, etylbensen och xylener samt fraktionerna >C8- C10 och >C10-C35. Polyaromatiska kolväten (PAH); totalt 16 substanser uppdelade i PAH med låg molekylvikt (PAH-L), medelhög molekylvikt (PAH-M) respektive hög molekylvikt (PAH-H). Tungmetaller m fl; antimon, arsenik, barium, bly, kadmium, kobolt, koppar, krom, kvicksilver, molybden, nickel, bly, vanadin och zink. Specialanalyser, screening av semivolatila (delvis flyktiga ämnen som PAH, PCB klorbensen etc) och volatila ämnen (flyktiga ämnen, bl a lösningsmedel, inklusive de klorerade) i två jordprov. Två jordprov har skickats för analys avseende klorerade bekämpningsmedel, bl.a. DDT och DDE. Samtliga laboratorieanalyser har utförts av ALcontrol AB. Laboratoriet är ackrediterat för miljöanalyser av styrelsen för teknisk ackreditering (SWEDAC).

12 4.3.2 Grundvatten Grundvatten från samtliga rör har analyserats med avseende på metaller och organiska kolväten. Vattnet har analyserats av ALS. Laboratoriet är ackrediterat för miljöanalyser av styrelsen för teknisk ackreditering (SWEDAC). 5 Jämförvärden 5.1 Jord Vid utvärdering av undersökningen har analysresultaten för jordprov jämförts med Naturvårdsverkets generella riktvärden (Naturvårdsverket, 2009). Generella riktvärden finns för två typer av markanvändning: Känslig markanvändning, KM, innebär att markkvaliteten inte begränsar val av markanvändning och att grundvatten skyddas. Markanvändningen kan utgöras av exempelvis bostäder, daghem eller odling av livsmedel. Mindre känslig markanvändning, MKM, innebär att markkvaliteten begränsar val av markanvändning och att grundvattnet 200 m från det förorenade området skyddas. Marken kan användas till exempel för kontor, industrier och vägar. Grundvattenuttag kan ske vid ett visst avstånd från föroreningen. Analysresultaten har även jämförts med Avfall Sveriges (2007) rekommendationer till haltgränser för klassificering av förorenade massor som farligt avfall. Haltgränserna bestäms av ämnets klassificering enligt kemikalielagstiftningen Bekämpningsmedel För bekämpningsmedel finns inga svenska riktvärden. Analysresultaten har istället jämförts med de holländska riktvärden (RIVM 2007) för bostäder och lekplatser. 5.2 Grundvatten För grundvatten saknas generella riktvärden. Svenska Petroleum Institutet (SPI) har emellertid tagit fram riktvärden för grundvatten avseende för förorenade bensinstationer och dieselanläggningar (SPI, 2011) och omfattar en rad oljekolväten. SPI:s riktvärden är framtagna för fyra olika skyddsobjekt; grundvatten som dricksvatten, grundvatten för bevattning, inträngning av ångor i byggnader, ytvatten samt våtmarker. För arsenik och metaller används generella riktvärden för grundvatten från Sveriges Geologiska undersöknings (SGU) föreskifter om miljökvalitetsnormer och statusklassificering av grundvatten (SGU, 2013a). Jämförelse för metaller har även gjorts med Livsmedelsverkets dricksvattendirektiv SLVFS 2011:3. 6 Resultat av laboratorieanalyser 6.1 Jord Oljekolväten En sammanställning av analysresultaten för jord redovisas i bilaga 2. I bilaga 4 återfinns laboratorieprotokollen där alla analysresultat kan ses i sin helhet. 8 (22)

13 Sammanfattningsvis förekommer föroreningshalt av PAH (framförallt PAH-M och PAH-H) i flera punkter i det ytliga jordlagret. Föroreningen ligger över riktvärdet för KM. De högsta föroreningshalterna (PAH) som påträffats (över MKM) återfinns på 1,5-3,2 m under markytan, se diagram 1. I två av punkterna har även tunga aromater påvisats över MKM. I ytterligare en provpunkt förekommer bensen över riktvärdet för MKM. Totalt har har föreningshalter över KM påträffats i sju av tolv punkter, i fem av tolv punkter återfinns förorening över MKM. I fyra av tolv punkter har ingen förorening kunnat påvisas (se figur 5) ej analyserad nivå Ingen påvisad förorening över KM över MKM Diagram 1: Sammanfattande föroreningsnivå i djupled för respektive punkt. Djupet redovisas i meter under markytan (m u my). Varje ruta representerar uttaget jordprov. Rutor som saknar färg innebär att jordprov från denna nivå ej har skickats för analys. Samtliga prov har uttagits i fyllnadsmassorna

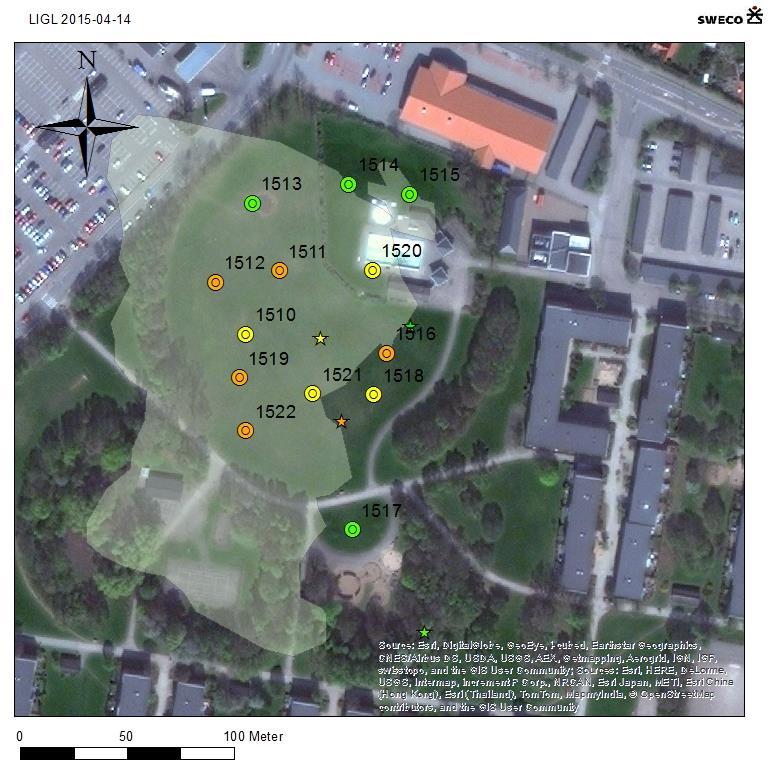

14 10 (22) Föroreningsnivå, Metaller!R!R!R!R Ingen påvisad förorening Över KM Över MKM Över nivåer för farligt avfall Figur 5: Sammanfattning av totalt påvisad föroreningshalt av organiska ämnen i respektive!r 1409 provpunkt.!r 1408!R 1407!R 1406!R 1405!R 1413!R 1412!R 1411!R 1410

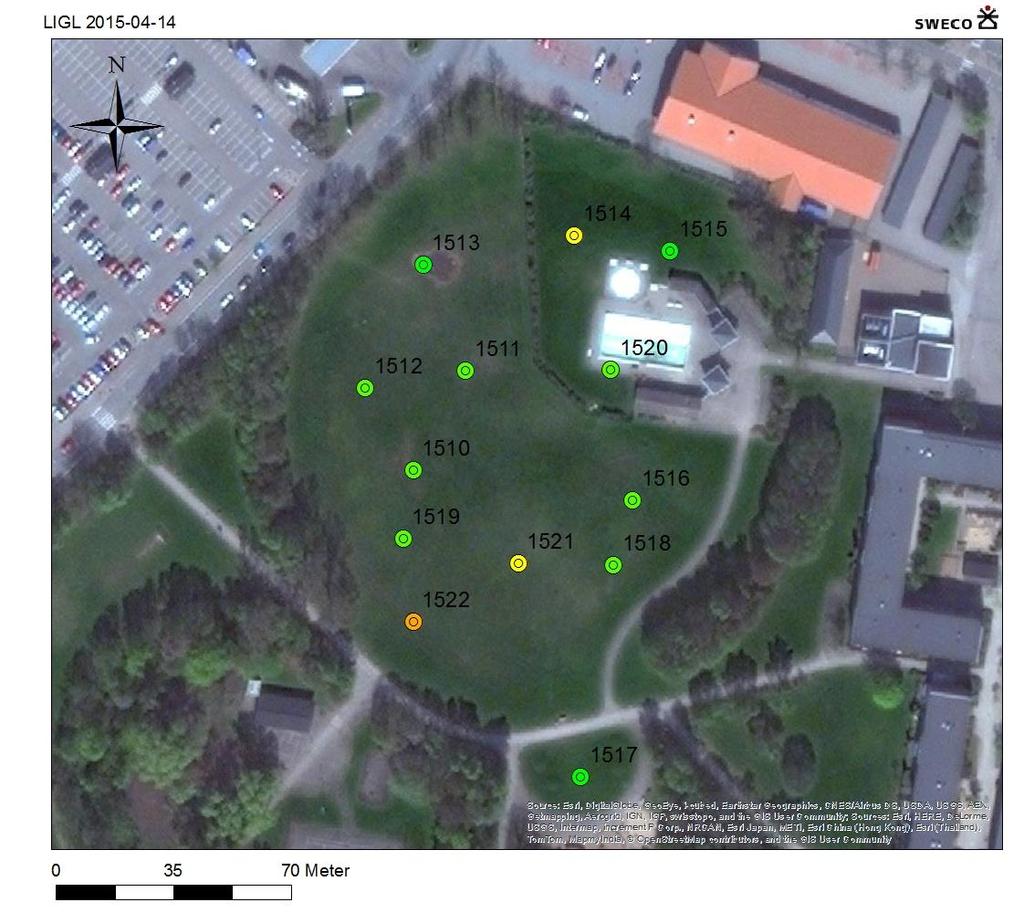

15 6.2 Metaller En sammanställning av analysresultaten för jord, inklusive jämförelse med riktvärden redovisas i bilaga 2. Resultaten avseende metaller har sammanfattats i figur 6. Sammanfattningsvis har metallförorening påvisats i tre av tolv provpunkter. I en av punkterna (1522) förekommer framför allt bly, zink och koppar i höga nivåer, långt över riktvärdet för MKM, dock under gränsen för farligt avfall. Höga analysvärden har påträffas i båda analyserade nivåer i provpunkten, se diagram 2. En av provpunkterna innehåller bly över riktvärdet för KM, i en annan har det påvisats zink över riktvärdet för KM. Föroreningsnivå, Metaller!R!R!R!R!R 1409!R 1408!R 1407!R 1406!R 1405 Ingen påvisad förorening Över KM!R 1413!R 1412!R 1411 Över MKM Över nivåer för farligt avfall

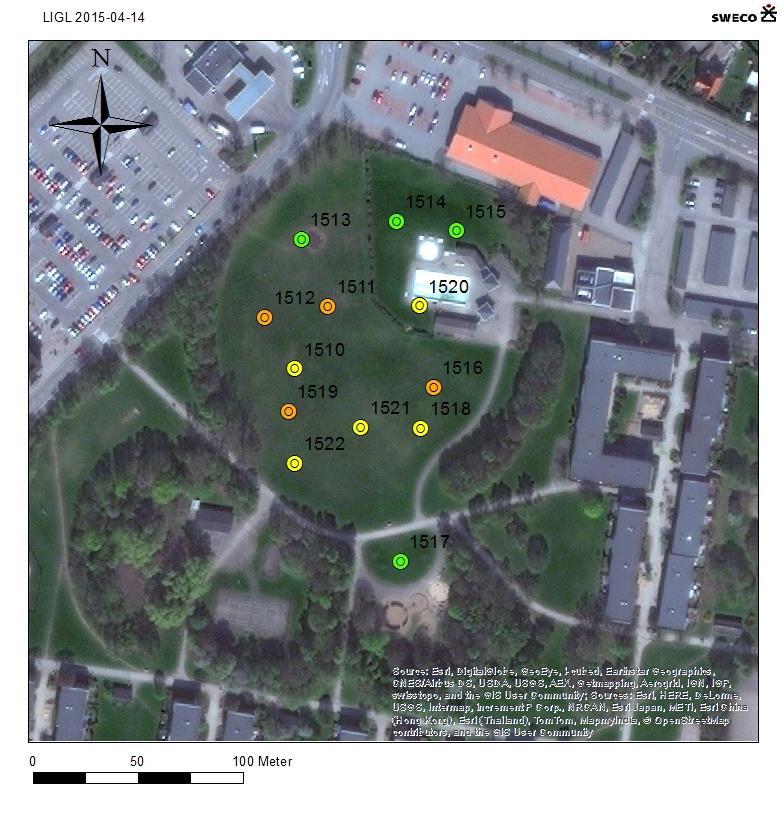

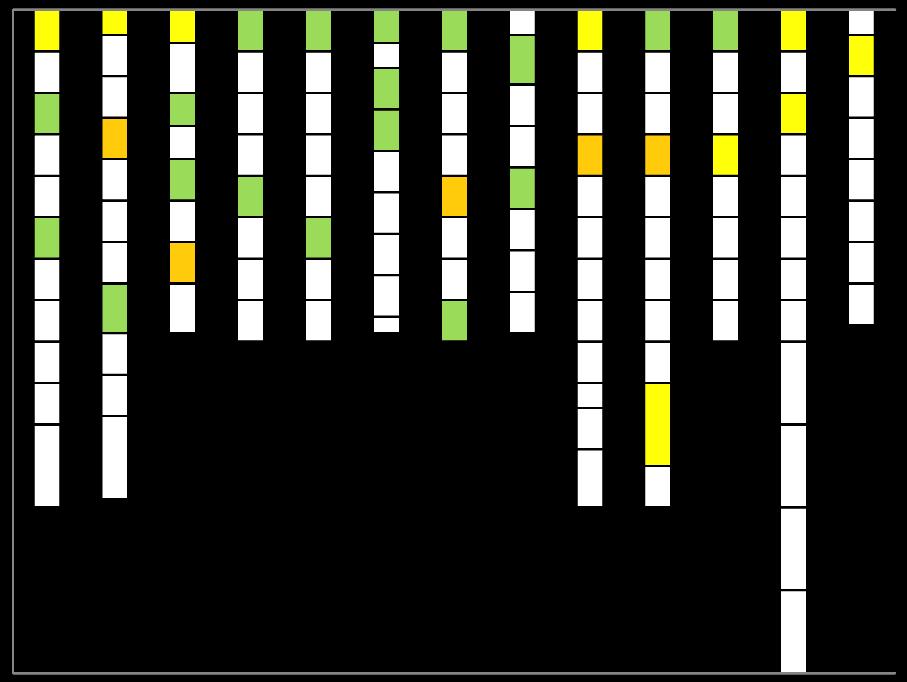

16 Figur 6: Sammanfattning av totalt påvisad föroreningshalt av organiska ämnen i respektive provpunkt ej analyserad nivå Ingen påvisad förorening över KM över MKM Diagram 3: Sammanfattande föroreningsnivå i djupled för respektive punkt. Djupet redovisas i meter under markytan (m u my). Varje ruta representerar uttaget jordprov. Rutor som saknar färg innebär att jordprov från denna nivå ej har skickats för analys. Samtliga prov har uttagits i fyllnadsmassorna Screeninganalyserna Screening av semivolatila (delvis flyktiga ämnen som PAH, PCB klorbensen etc.) har gjorts i punkt 1518 vid nivån m. Analysresultaten visar halter av PCB över naturvårdsverkets generella riktvärde för KM. I samma nivå förekommer även höga koncentrationer av PAH, se tabell 2. Halterna ligger dock under nivåerna för Farligt avfall. 12 (22)

17 Tabell 2: Resultat av laboratorieanalyser av jord med avseende semivolatila ämnen Analysresultaten har jämförts med naturvårdsverkets generella riktvärden Alla halter är presenterade i mg/kg TS. De påvisade halter som överskrider de gällande riktvärdena har markerats med fetstil. Provpunkt 1518_1-1,5m KM MKM PCB 7 mg/kg TS 0,14 0,008 0,2 PAH-L mg/kg TS 3, PAH-M mg/kg TS 140, PAH-H mg/kg TS Ytterligare ett screeningtest förvolatila ämnen (flyktiga ämnen, bl a lösningsmedel, inklusive de klorerade) har analyserats i provpunkt 1521 vid nivån 1-1,5 m. I denna punkt har endast PAH över riktvärdet för KM påvisats Bekämpningsmedel I avseende klorerade pesticider påvisades endast DDT, DDE och DDD över labboratoriets rapporteringsgräns. För DDT, DDE och DDD finns inga svenska riktvärden. Halterna har jämförts med holländska riktvärden (RIVM 2007) för bostäder och platser där barn leker, se sammanställning i tabell 2. Tabell 2: Resultat av laboratorieanalyser av jord med avseende på bekämpningsmedel. Analysresultaten har jämförts med holländska jämförvärden (RIVM 2007). Alla halter är presenterade i mg/kg TS. De påvisade halter som överskrider de holländska jämförvärden har markerats med fetstil. Provpunkt 1509_ _0-0.4 Holländska jämförvärden- Bostäder och platser där barn leker DDD mg/kg TS 0,21 0,058 0,84 DDE mg/kg TS 0,212 0,174 0,13 DDT mg/kg TS 0,31 0,18 0,2

18 6.3 Grundvatten Resultaten från analys av grundvatten presenteras i tabell 3 och tabell 4. Laboratorieprotokoll i sin helhet återfinns i Bilaga Oljekolväten I provpunkt 1519 har bensen och PAH-L över SPI:s jämförvärde för skydd av grundvatten som dricksvatten påvisats. I Provpunkt 1513 påvisas PAH-M över SPI:s jämförvärde för skydd av grundvatten som dricksvatten. Samtliga övriga analyserade parametrar ligger under aktuella rikt- och jämförvärden. Tabell 3: Resultat av laboratorieanalyser av grundvatten med avseende på oljekolväten jämte av SPI rekommenderade riktvärden. Avseende riktvärdena, se vidare kapitel Fel! Hittar inte referenskälla.. Halter i µg/l, och de över gällande rikt- och jämförvärden har markerats med fet stil Metaller SPI:s riktvärde Alifater >C5-C8 <10 <10 <10 < ) Alifater >C8-C10 <10 <10 <10 <10 1, 2) 100 Alifater >C10-C12 <10 <10 <10 < ) Alifater >C12-C16 <10 <10 11 < ) Alifater >C16-C < ) Aromater >C8-C10 2,37 0,39 4,57 12,6 70 1) Aromater >C10-C16 3,6 0,597 3,58 10,4 10 1) Bensen <0.20 <0.20 <0.20 9,61 0,5 1) Toluen 1,47 0,36 0,4 1, ) Etylbensen <0.20 <0.20 <0.20 2,9 30 1) Xylener, summa <0.20 <0.20 0,29 7, ) PAH, summa L 2,6 0,65 3, ) PAH, summa M 5,5 1,9 3,5 7,7 2 1) PAH, summa H <0.040 < ,06 0,074 0,05 1) 1) Styrande för riktvärdet är skydd av grundvatten som dricksvatten 2) Styrande för riktvärdet är skydd mot ånginträngning i byggnader Den analyserade halten av vanadin överskrider SGU:s referensvärden grundvatten i jord i tre av fyra rör. I tre av fyra rör överskrids halten av zink i avseende SGU:s gräns för tillståndsklass 1. Tabell 4. Resultat av laboratorieanalyser av grundvatten med avseende på metaller aktuella riktoch jämförvärden. Halter i µg/l, och de över rapporteringsgränserna har markerats med fet stil Jämförvärde Arsenik <0.5 1,43 1,17 2, ) Barium ) Bly <0.1 <0.1 <0.05 0, ) Kadmium <0.02 <0.02 <0.01 0, ) Kobolt 1,09 1,98 0,405 3, ) Koppar <1 <1 <0.5 1,43 2 5) Krom 0,97 0,73 0,599 0, ) 14 (22)

19 Kvicksilver <0.002 <0.002 <0.002 < ) Molybden <0.5 <0.5 2,21 2, ) Nickel 1,07 1,71 0,804 4, ) Vanadin 1,85 3,06 2,39 0, ) Zink 5,9 6,99 2,3 7,33 5 3) 1) 2) 3) 4) 5) Avser SGU:s generella riktvärde, SGU, 2013a Avser holländskt åtgärdsvärde, vilket motsvarar en nivå där människor, växter eller djur kan anses som allvarligt påverkade eller hotade, Ministry of housing, 2009 Avser SGU:s gräns för tillståndsklass 1, på en 5-gradig skala från mycket låg halt (1) till mycket hög halt (5), SGU 2013b Avser SGU:s referensvärden på nationell nivå för grundvatten i jord, SGU 2013a Avser livsmedelsverkets gränsvärden för otjänligt vatten, dricksvattendirektivet SLVFS 2011:3

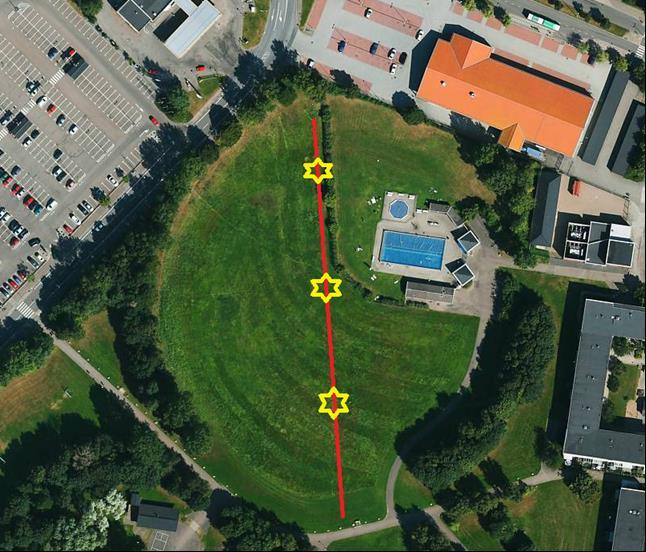

20 7 Geosondering Geosondering har utförts i tre punkter, se placering i figur 7. För närmre beskrivning av metod och tolkning se PM i bilaga 5. Sammanfattningsvis tolkas fyllnadsmassornas djup som 7,6 m under markytan i punk 1523, i mitten av Solhålan (punkt 1524) återfinns fyllnadsmassor till ett djup av 13,6 m. I sonderingen i punkten 1525 tolkas fyllningen till ett djup av7,8 m under markytan Figur 7: Placering av punkter för geosondering. 8 Slutsatser 8.1 Resultat av tidigare utredning I den tidigare undersökningen påvisades halter av oljeförorening över MKM i en av fem provpunkter. Föroreningen bestod av Aromater <C10-C16 samt PAH-M och PAH-H. I punkten analyserades prov för två nivåer, 0-0,5 m under ytan samt 2-2,5 m under markytan, båda uppvisade liknande resultat. Halter överskridande KM påvisades i två av fem provpunkter. I den ena av dessa övreskreds riktvärdet för PAH-H marginellt i ytan, på djupare nivå påvisades zink, bly PAH-M och PAH i halter överskridande KM. I den andra påvisades endast PAH-H över riktvärdet för KM, detta med mycket liten marginal. Ytligt prov analyserades inte i den här punkten. Resultat utifrån denna undersökning visar på en inhomogen föroreningssituation inom området. 16 (22)

21 8.2 Kompletterande undersökning Ytliga oljeföreningar över KM förekommer i provpunkt 1510, 1511, 1512, 1518 och 1521 De högsta föroreningshalterna (PAH) som påträffats (över MKM) återfinns på 1,5-3,2 m under markytan. I två av provpunkterna förekommer även höga halter av metaller. Förorening av PCB har påvisats över riktvärdet för KM. Bekämpningsmedel har påvisats över de Holländska riktvärdena. I övrigt har inga av de analyserade parametrarna påvisats i halter över rådande rikt- och jämförvärden. 8.3 Total föroreningsbild Den generella bilden är att det inte går att dra några slutsatser kring vilka typer av fyllnadsmassor som dumpats var, det går heller inte att förutsäga vilken förorening som kan förväntas påvisas var, dock går det att skönja vissa mönster. I utkanterna av området har det inte påvisats någon förorening avseende metaller och oljekolväten, se figur 8, detta gäller för såväl norr som söder. Dessa provpunkter ligger utanför eller i kanten av det gamla grustaget, undantaget provpunkt Framförallt är det oljekolväten som påvisats över riktvärdena, metallförorening utgör problem i fyra provpunkter. Dessa punkter ligger relativt samlade, se figur 8. Provpunkt 1522 upplevs som att den kan ligga i utkanten av Solhålan, ligger uppe i vallen, men vid jämförelse med det gamla grustagets utbredning (se figur 8) kan det konstateras att den ligger nästan mitt i mitt i det område vilket fyllts ut med fyllnadsmassor och avfall. I denna punkt förekommer de högst uppmätta metallhalterna inom området. Fyllnadsmassor har påvisats till ett djup av 13,6 meter. Medeldjupet i de tre sonderingspunkterna ligger på 8,7 meter, det är inte osannolikt att påträffa fyllnadsmassor med betydligt mäktigare djup än så.

22 Ingen påvisad förorening över KM över MKM Figur 8: Figuren visar den totala föreningssituationen avseende metaller och oljekolväten, vid de två undersökningarna som gjorts i solhålan. Den transperenta gröna ytan visar grustagets utbredning under 50-talet. De provpunkter där metallhalter över de generella riktvärdena påvisats har markerats med röd streckad linje, 9 Bedömning Djurhållning På den plats som är tänkt att låta grisar böka (se figur 3) har inga föroreningar påvisats (1517). Detta innebär att djurhållning inom detta område inte utgör något hinder avseende föroreningsrisk Stadsodling Det har påvisats rester av bekämpningsmedel i ytlig jord vid den gamla äppelodlingen (1508 och 1509). Uppmätta halter överskrider de Hollänska riktvärdena. 18 (22)

23 Golder Associates har i en rapport 2011 (fd MIDOL-produkter på Råå) arbetat fram platsspecifika riktvärden gällande DDT, DDE och DDD på en fastighet i Helsingborg. I rapporten anges skydd av markmiljö vara styrande för riktvärdet. De halter av bekämpningsmedel som påvisats vid den f.d. äppelodlingen ligger långt under de hälsobaserade riktvärdena som anges i denna rapport. Eftersom proverna är tagna i närheten av såväl lekplats som bostäder samt att ett större område (hela den f. d. äppelodlingen) antas utgöra ungefär samma föroreningsrisk bör någon form av åtgärd vidtas. En dialog kring hur detta ska ske bör hållas med tillsynsmyndigheten Dagvattenmagasin Oberoende på var det planerade dagvattenmagasinet placeras inom undersökningsområdet kan det komma att beröra jordlager med påträffade föroreningar. I samband med anläggning av magasinet kommer schaktning för till- och utloppsledningar att medföra risk för schakt i förorenat område. Då det inte är känt vilken typ av dagvattenmagasin som planeras kan man generellt säga att ett magasin avsett för infiltration och perkolation av dagvatten försett med ett strypt utlopp kan lokalt medföra en större påverkan av en koncentrerad vattentransport genom en förorenad jordprofil. Om dagvattenmagasinet är tänkt som ett tätt magasin d.v.s. tät botten och sida med strypt utlopp kvarstår problemet med risk för schaktning för ledningar och magasin i förorenad jord men ingen ökad vattentransport genom jordprofilen. Eftersom massorna inte är homogena fyllnadsmassor är det viktigt att man i samband med byggnationen kontrollerar de schaktade massorna med avseende på föroreningsinnehåll och de skall därefter klassificeras med avseende på gränsvärden för MRR, KM, MKM och FA. Denna klassificering ligger till grund för hur massorna skall kunna hanteras vidare var de kan deponeras användas etc Badet Föroreningssituationen på badet bedöms inte utgöra något hot. Den förorening som påträffats ligger djupt under markytan och bedöms därmed inte utgöra någon hälsorisk för badgästerna. 10 Rekommendationer Bekämpningsmedelsituationen i anslutning till lekplatsen bör åtgärdas. Då gräsytan inom undersökningsområdet (Solhålan) idag utnyttjas av folk som vistas och leker där, förekommer en exponeringsrisk för ytliga föroreningar. Detta innebär att den ytliga jorden där PAH och metaller återfinns överstigande riktvärdet för KM behöver åtgärdas genom bortschaktning alternativt inkapsling (övertäckning). Tillsynsmyndigheten Helsingborgs miljöförvaltning ska enligt miljöbalken underrättas om påträffade föroreningar.

24 Sweco Environment AB Helsingborg, Avd. Miljö och Arbetsmiljö Lina Glad Handläggare Jonas Backö Kvalitetsgranskare 20 (22)

25 Referenser Golder Golder Associates, 2011: fd MIDOL-produkter på Råå Naturvårdsverket, 2009: Riktvärden för förorenad mark, modellbeskrivning och vägledning Naturvårdsverket, 2010: Handbok Återanvändning av avfall i anläggningsarbeten 2010: 1 SGF 2015: Fälthandbok, Undersökningar förorenade områden (Rapport 2: 2013) SGU, 2013a: Sveriges geologiska undersöknings föreskrifter om miljökvalitetsnormer och statusklassificering för grundvatten. SGU-FS 2013:2. SGU, 2013b: Bedömningsgrunder för grundvatten. SGU-rapport 2013:1. SGU:s Brunnsarkiv (information hämtad ) SPI, 2011: Svenska Petroleum Institutet. SPI rekommendation Efterbehandling av förorenade bensinstationer och dieselanläggningar. Sweco, 2015: Solhålan Översiktlig geoteknisk undersökning. Markteknisk undersökningsrapport, geoteknik (MUR, GEO). Viss (information hämtad ) VROM (Netherlands Ministry of Housing, Spatial Planning and Environment Directorate General for Environmental Protection), 2009: Soil Remediation Circular RIVM 2007 Rijksinstituut voor volksgezondheid en milieu, Technical evaluation of the Intervention Values for Soil/sediment and Groundwater, Report Rolf Wetterling 2014 Boken om Berga Helsingborgs stad 2006 Helsingborgs stadslexikon

26 Lantmäteriverket 1951, 1967 och 1978 Flygbilder Livsmedelsverkets dricksvattendirektiv SLVFS 2011:3. 22 (22)
