1 Reviderad Novapoint GeoSuite Toolbox No I tabellerna redovisas revisionshistorien för GeoSuite Toolbox. Revisionerna har publicerats i installationspaket enligt nedan. Installationspaket / bitars installationsprogram Från och med installationspaket har installationerna för 64-bitars AutoCAD fått en helt egen installation. Tidigare har man kört en tilläggsinstallation till 32-bitars plattformen. Detta innebär att för alla som har sådana installationer måste dessa avinstalleras manuellt före installation av det nya installationspaketet. Installationspaketen för 64-bitars plattformen har en 2:a som nummer på installationspaketet (2.0.28). OBSERVERA! Om du har installerat GeoSuite för flera olika AutoCAD (även så gamla som AutoCAD 2008) så måste man alltid avinstallera alla dessa manuellt före installation av nya installationspaket! Detta med anledning av att de gemensamma programkomponenterna annars inte byts ut som de ska. Publicering av Väglinjer på Google När man använder Google Earth/Map eller GeoSuite App vill man även se de projekterade väglinjerna. Detta kommer att levereras av Novapoint via en Quadri Model Server och inkludera väglinjen, vägkanter och markering av skärning/fyllning. I väntan på att detta ska bli allmänt tillgängligt önskas något alternativ. 1(6)

2 GeoSuite App GeoSuite App finns nu att hämta hem och installera till din Smartphone från Android Market. Sök på GeoSuite så hittar du rätt. Detta är ett pågående utvecklingsprojekt, vilket innebär än så länge kan du testa Appen utan kostnad. Vi tar gärna emot dina synpunkter och förslag per epost. Nya versioner kommer att publiceras efter hand. Dokumentation om vad som ändras kommer att publiceras på Market. I dokumentet Visualisering av Geoteknik med Google som plattform kan du läsa mera om hur du kan publicera dina geoteknikprojekt och litet tips om hur du hanterar GeoSuite App. AgrafExport till MS Access Exporten till Access-databas fungerar inte för 64-bitars Windows. Problemet beror på att man måste konfigurera drivern för MS Access för x86 (32-bitars). Detta gör man genom att lägga till ODBC-källan på ett speciellt sätt - inte som vanligt via Kontrollpanelen. Leta reda på och starta C:\Windows\SysWOW64\odbcad 32.exe. Nu öppnas en dialog som ser ut som den vanliga för att lägga till ODBC-källor - skillnaden är att x86 (32-bits) drivers används. Definiera ODBC-källan på vanligt sätt och konfigurera GS Arkiv enligt anvisningarna (6)

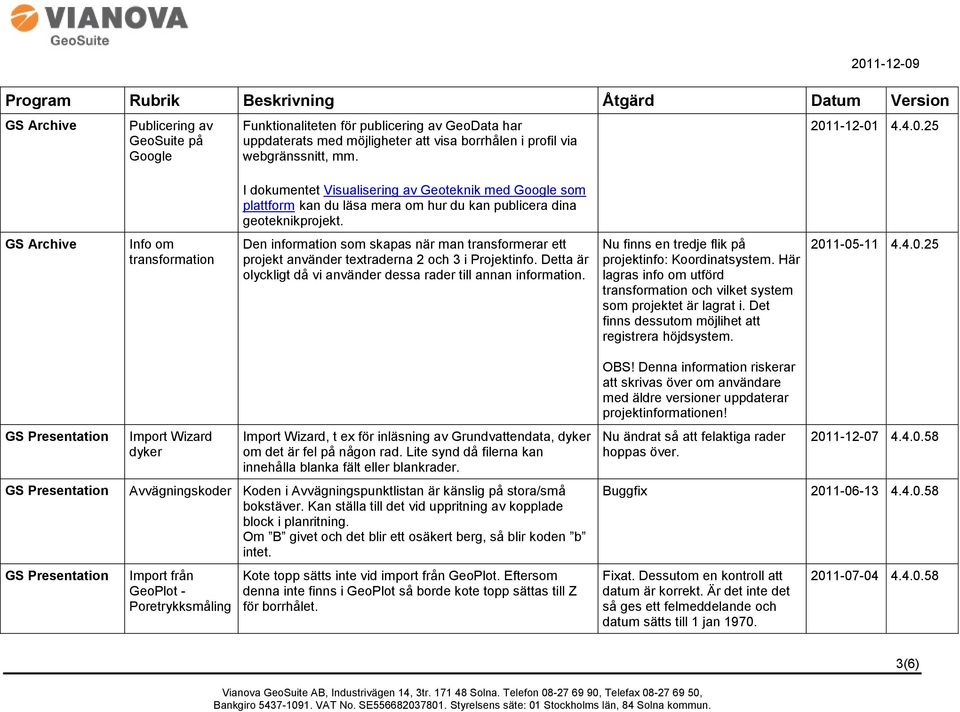

3 Publicering av GeoSuite på Google Funktionaliteten för publicering av GeoData har uppdaterats med möjligheter att visa borrhålen i profil via webgränssnitt, mm. I dokumentet Visualisering av Geoteknik med Google som plattform kan du läsa mera om hur du kan publicera dina geoteknikprojekt. Info om transformation Den information som skapas när man transformerar ett projekt använder textraderna 2 och 3 i Projektinfo. Detta är olyckligt då vi använder dessa rader till annan information. Nu finns en tredje flik på projektinfo: Koordinatsystem. Här lagras info om utförd transformation och vilket system som projektet är lagrat i. Det finns dessutom möjlihet att registrera höjdsystem Import Wizard dyker Import Wizard, t ex för inläsning av Grundvattendata, dyker om det är fel på någon rad. Lite synd då filerna kan innehålla blanka fält eller blankrader. Avvägningskoder Koden i Avvägningspunktlistan är känslig på stora/små bokstäver. Kan ställa till det vid uppritning av kopplade block i planritning. Om B givet och det blir ett osäkert berg, så blir koden b intet. Import från GeoPlot - Poretrykksmåling Kote topp sätts inte vid import från GeoPlot. Eftersom denna inte finns i GeoPlot så borde kote topp sättas till Z för borrhålet. OBS! Denna information riskerar att skrivas över om användare med äldre versioner uppdaterar projektinformationen! Nu ändrat så att felaktiga rader hoppas över Buggfix Fixat. Dessutom en kontroll att datum är korrekt. Är det inte det så ges ett felmeddelande och datum sätts till 1 jan (6)

4 Urval i plan avvägningspunkter Urval i Plan beaktar bara borrhål och grundvattenrör. Kan vara bra att få med Berg i dagenpunkter i urval för export till terrängmodeller. Civil 3D 2012 Läsning från terrängmodell i Civil 3D fungerar endast för Civil 3D GS Settlement GS Settlement GS Settlement Berg/Fjell i dagen på profilritningar Uppritningen av diagram på Soilfliken Tjocklek = 0 m på jordlager Problem med rapportgenering GeoSuite PileGroup 2.0 Om man generera tvärprofiler och hämtar data från Novapoint så ritas inte ut punkter med berg i dagen. Uppritningen av diagram på Soil-fliken. För att kunna interpolera två beräkningspunkter med olika jordlagerföljd så måste dummy-lager med tjocklek 0 m kunna skapas. Nu hindras man att göra detta. Problem med rapportgenering uppstår om beräkningspunkt(er) som är med i rapporten saknar namn. Här kan du läsa om nyheterna i korthet: GeoSuite PileGroup 20 New Features Nu beaktas även avvägningspunkter/inmålte punkter. Observera dock att man måste tända Idnamnen för avvägningspunkter, via Tänd/släck, för att avvägningspunkter ska komma med. Nu levereras olika programfiler för 2011 resp 2012 av Civil 3D Nu ritas ingen linje, men väl symbolen för berg i dagen där det finns avvägningspunkter med denna kod. Uppritningen av diagram på Soilfliken är förändrad Åtgärdat! Åtgärdat Help Improve the help, especially regarding the NTNU models. Help improved. Manual for NTNU/SINTEF models now part of the help. Multiple soil profiles Possibilty to have multiple soil profiles. 4(6)

5 Pile axial capacity calculation Sub-division of main soil layers Soil spring factors Tip at soil profile bottom Posibility to automatically calculate skin friction and tip resistance. Posibility to automatically sub-divide main soil layers. Possibility to have soil spring factors for each pile. Possibility to lock pile tip to soil profile bottom thus having length calculated automatically. Especially useful for sloping piles. Square piles Possibility to have aid using square piles as equivalent circular piles. Tip code -ND Possibility to use tip code -ND. Temperature strain Possibility to set temperature strain for a segment. Eccentricity Possibility to set eccentricity for a segment. Weight of fluid or soil inside pipe Possibility to set weight of fluid or soil inside pipe. Segement type Possibility to have different properties at the top and at the bottom of a segment by specifying segment type to Constant or Variable. Piles with composite cross sections Database for cross sections Possibility to have piles with composite cross sections. Possibility to save and fetch cross sections from a database. Auto symmetry Possibility to select more than one pile when using auto symmetry, possibility to choose symmetry centre. 5(6)

6 View piles projected on X or Y axis Possibility to view piles projected on X or Y axis. Set to tip depth Possibility to set depth for a force or spring to the pile tip depth by right-clicking the force/spring. Utilization ratio Possibility to calculate the utilization ratio in a chosen way: As sigma_max/sigma_yield, according to NORSOK (2004) or ISO (2006). Group action, E_vertical/E_hori zontal-ratio Possibility to give the E_vertical/E_horizontal-ratio when using Group action. Recent file list Possibility to open a calculation from a Recent file -list. GS Supp. Excavation GS Stability 5.0 Detail single piles: Moment and lateral results Delete strut/anchor Blanktecken i sökväg Läs om Novapoint GeoSuite Toolbox här! Use sign (+ or -) for moment, lateral soil stress, lateral force and lateral deflections that are vector sums. Use + if the value is positive in both directions (x and y or xx and yy) else use - as sign. Vid delete av stag och sedan Reject och därefter delete på nytt av staget så kommer ett felmeddelande om att staget does not exist. Om sökvägen till projektet innehåller 2 eller fler blanktecken (i följd) i sökvägen då får man att Cannot find any selected GeoSuite project,... Åtgärdat (6)
