1 demonstrationsprojekt 5 plaströrssystem, huddinge Forskning och Utveckling Demo Värmegles 2006:5 ISSN Art nr 06-28

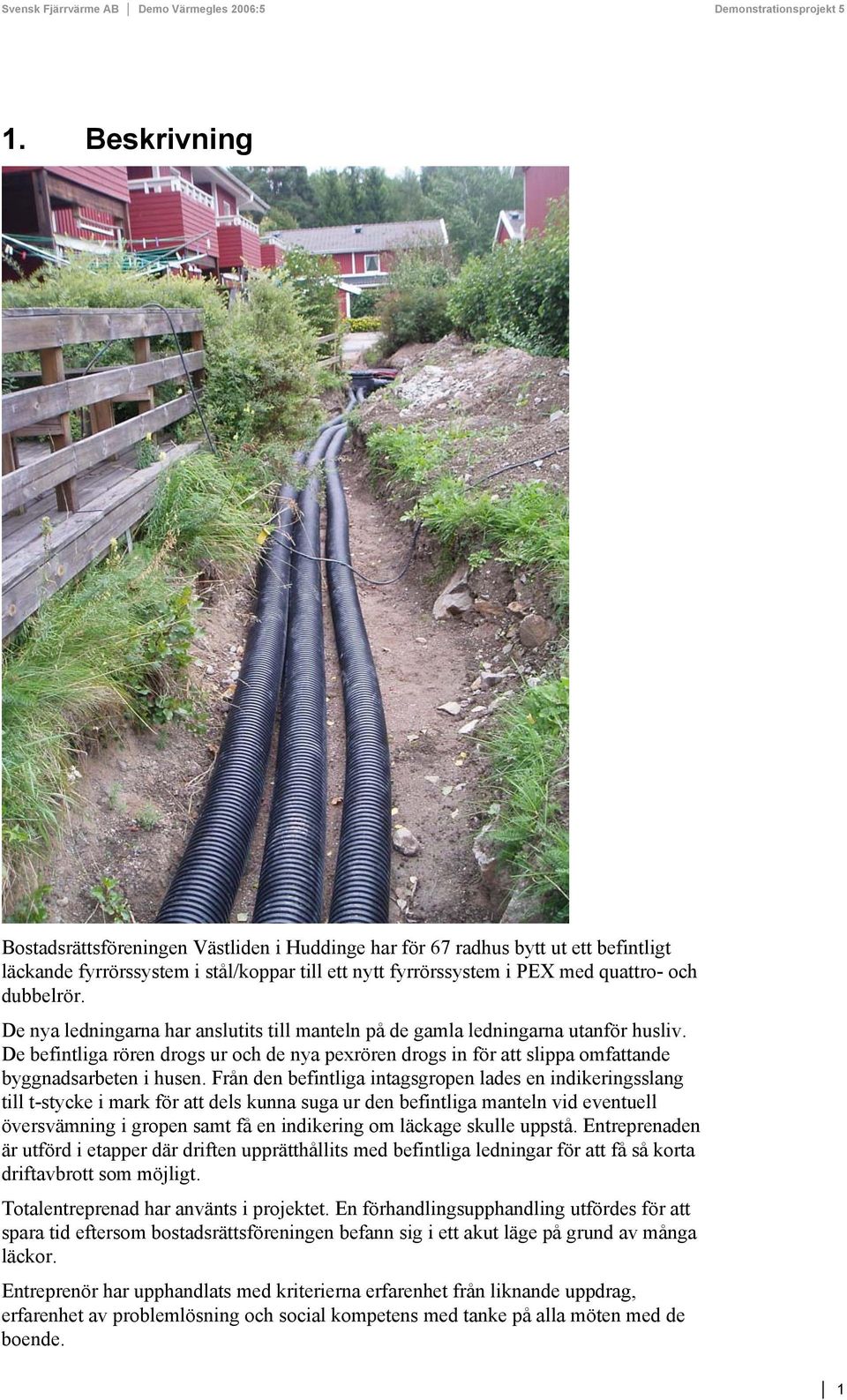

2 1. Beskrivning Bostadsrättsföreningen Västliden i Huddinge har för 67 radhus bytt ut ett befintligt läckande fyrrörssystem i stål/koppar till ett nytt fyrrörssystem i PEX med quattro- och dubbelrör. De nya ledningarna har anslutits till manteln på de gamla ledningarna utanför husliv. De befintliga rören drogs ur och de nya pexrören drogs in för att slippa omfattande byggnadsarbeten i husen. Från den befintliga intagsgropen lades en indikeringsslang till t-stycke i mark för att dels kunna suga ur den befintliga manteln vid eventuell översvämning i gropen samt få en indikering om läckage skulle uppstå. Entreprenaden är utförd i etapper där driften upprätthållits med befintliga ledningar för att få så korta driftavbrott som möjligt. Totalentreprenad har använts i projektet. En förhandlingsupphandling utfördes för att spara tid eftersom bostadsrättsföreningen befann sig i ett akut läge på grund av många läckor. Entreprenör har upphandlats med kriterierna erfarenhet från liknande uppdrag, erfarenhet av problemlösning och social kompetens med tanke på alla möten med de boende. 1

3 2. Sammanställning 1 a Namn på område Brf Västliden 1 b Ort Huddinge 1 c Energiföretag Södertörns Fjärrvärme AB 2 a Anslutningsår b Byggår 1980-tal 3 Typ av område Befintligt 4 Områdesarea m² 5 Antal fastigheter 67 st 6 Antal anslutna fastigheter 67 st 7 Hustyp Sammanhängande 8 Total boyta 7166 m² 9 Försåld värme 1173 MWh 10 Tillförd värme MWh 11 Ledningslängd, stam & fördelning 523 m 12 Ledningslängd, serviser 0 m 13 Medeldiameter 44 mm 14 Rörmaterial Plast 15 Rörtyp Dubbelrör 16 Entreprenadform Total 17 Antal rör 4 st 18 Köpta massor 600 ton 19 Genomsnittligt schaktdjup 1 m 20 a Kostnad områdescentral kr 20 b Kostnad nät kr 20 b i Rörmaterial kr 20 b ii Rörmontage + övrigt kr 20 b iii Markarbeten kr 20 c Kostnad fjärrvärmecentraler kr 20 c i Inköp kr 20 c ii Montage + övrigt kr 20 d Försäljningsomkostnader kr 20 e Övriga projektomkostnader kr 21 Kostnad nät kr/hus 22 Kostnad FC 0 kr/hus 23 Kostnad övrigt 2612 kr/hus 24 Värmeleverans per hus 17,5 MWh/hus 25 Anslutningsgrad 26 Linjetäthet 2,24 MWh/m 27 Andel fördelningsledning 28 Värmeförluster 8,7% 29 Värmetäthet 54,3 kwh/m² 30 Effektiv bredd 41,3 m 2

4 3. Karta över området 3

5 4. Måluppfyllelse Huddinge 2006 Nuläge 2006 Mål värmegles INDATA Värmeleverans per hus 17,5 22,8 20,0 MWh Anslutningsgrad 69% Linjetäthet 2,24 0,58 0,70 MWh/m Andel fördelningsledning 56% ANSLUTNINGSKOSTNADER Nät kr/hus exkl ställkostnad kr/hus Fjärrvärmecentral kr/hus Övrigt kr/hus Totalt kr/hus BYGGT NÄT Total ledningslängd per hus 7,8 39,2 28,6 m/hus Fördelningsledning 7,8 22,0 17,1 m/hus Servisledning 0,0 17,2 11,4 m/hus Snittkostnad för fördelningsledning kr/m a. JUSTERING AV ANSLUTNINGSGRAD till 70 % motsvarande totallängd 11,2 38,7 28,6 m/hus motsvarande fördelningslängd 11,2 21,5 17,1 m/hus motsvarande servislängd 0,0 17,2 11,4 m/hus b. JUSTERING AV VÄRMELEVERANS till 20 MWh/år och c. JUSTERING AV LINJETÄTHET till 0,7 MWh/m Ny totallängd per hus 28,6 28,6 28,6 m/hus motsvarande fördelningslängd 28,6 15,9 17,1 m/hus motsvarande servislängd 0,0 12,7 11,4 m/hus Nollställd nätkostnad, inkl ställkost kr/hus Nollställd totalkostnad kr/hus MÅLUPPFYLLELSE -84% Alla projekt har räknats om till 2006 års kostnadsnivå. I tabellen utgörs Nuläge 2006 av ett medelvärde av 36 projekt (31 nät, 30 FC) där småhus har anslutits till fjärrvärme mellan åren 1996 och Nuläge 2006 är referensvärde och motsvarar utgångsläget noll procent av forskningsprogrammet Värmegles Fjärrvärmes uppsatta mål medan Mål värmegles 100 procent motsvarar att forskningsprogrammets mål är uppfyllda. Ställkostnaden uppgår till kr och kompenserar bristen på proportionalitet mellan längd och kostnad för ledningsnätet. Mer om bakgrund och metoder som används i utvärderingen av demonstrationsprojekten finns att läsa i rapporten Värmegles orientering 4: Demonstrationsprojekt (VG 2006:24d). 4

6 5. Slutsatser och resultat I bostadsrättsföreningen Västliden i Huddinge har ett befintligt läckande sekundärt fyrrörssystem i stål/koppar bytts ut mot ett nytt fyrrörssystem i plast. Utbyte har skett av de ledningar som ligger i mark medan ledningar som är dragna inne i husen är original. Inga åtgärder har heller gjorts i områdets befintliga fjärrvärmecentral. I jämförelse med tidigare genomförda småhusprojekt har Västliden bra värden på sina nyckeltal. Anslutningsgraden är 100 % eftersom ledningarna har bytts ut i hela det aktuella området (vilket motsvarar halva bostadsrättsföreningen). Linjetätheten liksom värmetätheten och även den effektiva bredden är ovanligt hög och värmeförlusterna väldigt låga på grund av att endast en del av ledningarna i området har bytts ut. Metoden för beräkning av måluppfyllelse är inte riktigt anpassad för delvis utbyte av ledningar. Eftersom systemet består av fyra parallella ledningar blir kostnaden per schaktmeter hög. Det finns också andra faktorer som gör att de nollställda kostnaderna blir höga i det här fallet. Den viktigaste är kanske att fyrrörssystem generellt sett är mest lämpade i områden med korta ledningslängder. En nollställning till Värmegles Fjärrvärmes typområde, med genomsnittlig ledningsgeometri, gör därför att fyrrörssystem missgynnas. Här har man dessutom gått med förhållandevis stora dimensioner vilket blir dyrt om man använder PEX-rör. På ungefär halva ledningssträckningen har man tagit bort befintlig kulvert vilket har gett en fördyring och dessutom har schaktförhållandena varit besvärliga med mycket block och sprängstensfyllning. Slutligen, på grund av att arbetet brådskade, har det upphandlats med förhandlingsförfarande utan konkurrens, vilket kan ha lett till högra kostnader. Generellt sett tycker de bostadsrättsinnehavare som har fått fjärrvärme att kontakterna med entreprenören har fungerat bra (81 %), enligt den enkät som energibolaget har bett sina nya kunder att fylla i. De flesta anser även att återställningsarbetet är okej (61 % nöjda). 5

7 6. Kundenkät Utvärderingen baseras på 21 enkäter där kunder som anslutits till fjärrvärme i ovanstående projekt har svarat på frågor enligt följande. Vad visste ni om utbytet av ert värmesystem inom området? Mycket Lite Inget Ej svarat Bara att det skulle grävas upp på framsidan Visste varför och omfattningen, men inte den exakta planen Varför det hade kapsejsat efter 22 år förstår jag ej. Och att bara börja läcka längre ner i backen? Jag har alltid trott att fjärrvärmerör har längre livslängd. Finns det någon garanti från leverantören? Vi var nyinflyttade när arbetet sattes igång Det stod om det på vår hemsida och i Västliden nytt Orsak läckage?? Visste absolut ingenting om att det skulle bytas värmesystem - vi har fått en lapp om att "nu börjar vi byta kulvertar" - att det innebar ett nytt värmesystem hade vi ingen aning om 6

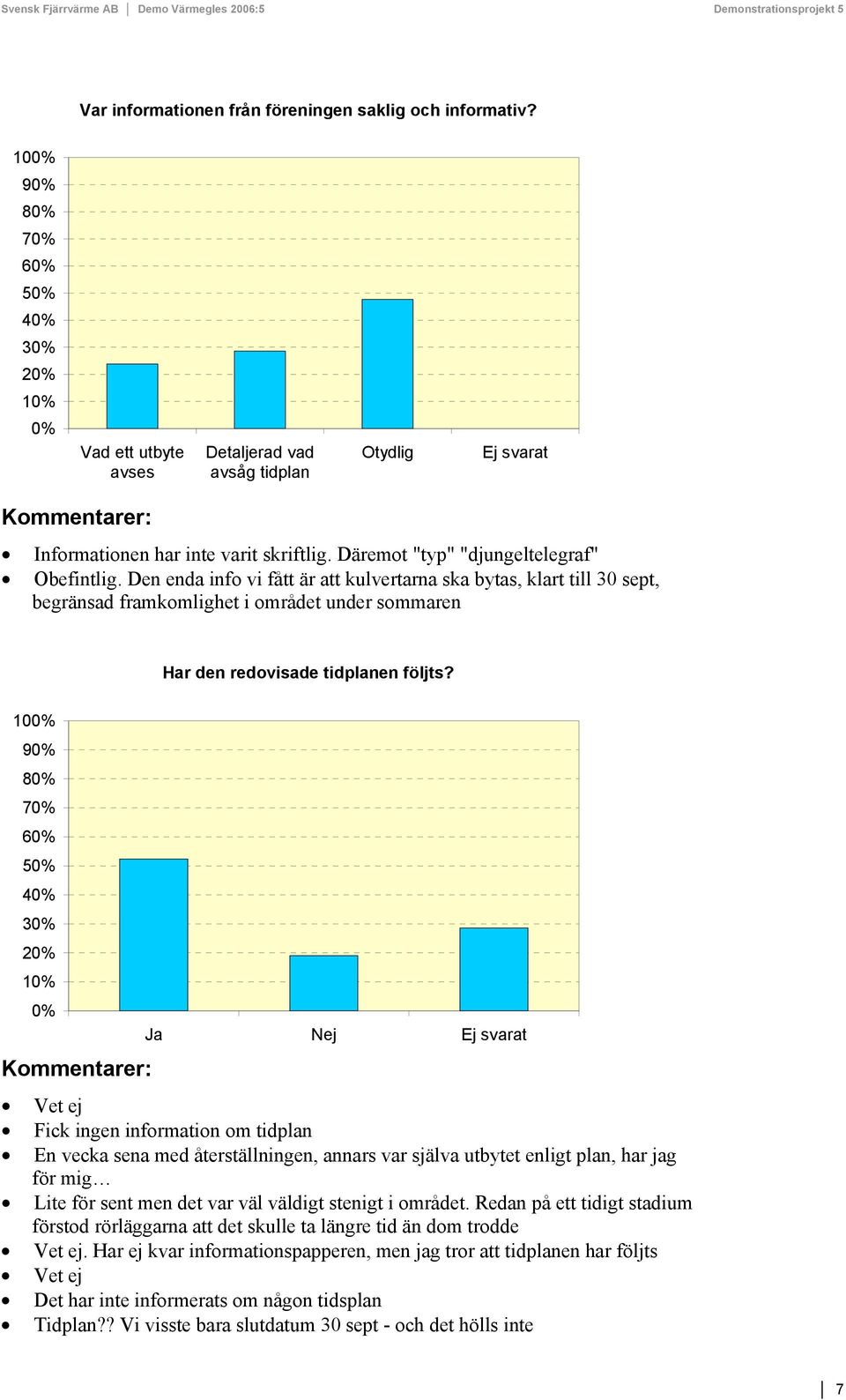

8 Var informationen från föreningen saklig och informativ? Vad ett utbyte avses Detaljerad vad avsåg tidplan Otydlig Ej svarat Informationen har inte varit skriftlig. Däremot "typ" "djungeltelegraf" Obefintlig. Den enda info vi fått är att kulvertarna ska bytas, klart till 30 sept, begränsad framkomlighet i området under sommaren Har den redovisade tidplanen följts? Vet ej Fick ingen information om tidplan En vecka sena med återställningen, annars var själva utbytet enligt plan, har jag för mig Lite för sent men det var väl väldigt stenigt i området. Redan på ett tidigt stadium förstod rörläggarna att det skulle ta längre tid än dom trodde Vet ej. Har ej kvar informationspapperen, men jag tror att tidplanen har följts Vet ej Det har inte informerats om någon tidsplan Tidplan?? Vi visste bara slutdatum 30 sept - och det hölls inte 7

9 Har kontakten mellan entreprenören och er boende varit bra under byggnationen? Ja, men avisering om avstängningar har varit usel!! Kunde dock haft bättre framförhållning med meddelande att de behövde tillträde till lägenheten eller att de skulle stänga av vattnet. Tog upp för diskussion ang återställande av plantor. Ingen hänsyn togs till mitt önskemål om delaktighet var plantorna, de som fanns kvar, planterade. Helt fel!! Vilken av entreprenörerna? Ja avseende Fagerberg. Nej avseende de som grävde upp området Var det lätt att få kontakt med entreprenören under byggnationen? Har ej behövt att söka. Om du menar rörkillarna, ja Ej aktuellt för vår del Tord Fagerberg svarade alltid i mobiltelefon när man försökte nå honom 8

10 Har entreprenören varit bra på att informera om när de skulle börja med arbetena på tomtmark och installationen i huset? Tillträde till huset kom sent, 1-2 dagar innan tillträde Dom arbetade ej vid vår tomt eller i vårt hus När man frågade de som gjorde jobbet fick man en del info, inte mycket annars Tomtmark: "nästa vecka börjar vi" - det tog 3 veckor Installationen: Brev i brevlådan med 1-2 dagars varsel - under semestertid!!! Har arbetena på tomtmarken fungerat bra? Vet ej Inget arbete utfördes på vår tomt. Dom arbetade ej vid vår tomt eller i vårt hus Delvis bra, delvis dåligt Ej aktuellt för vå del Har inte haft något arbete på tomten Vi hade uppgrävt från maj till augusti (lite länge tycker vi) Fortfarande ej slutförda!! Man tom spikade igen vårt förråd, man stjälpte upp allmän bråte från andra och struntade i att återställa 9

11 Har era önskemål följts när det gäller arbetena på tomten och inom fastigheten? Ja Nej Har ej lämnat några önskemål Ej svarat Har inga arbeten på tomten, vet ej. Dom arbetade ej vid vår tomt eller i vårt hus Husgavlen 95:an. Om grävkillarna hade försökt täcka rötterna på häckplantorna som grävts upp då hade vi kunnat lägga ner dem i jorden igen. Det hade blivit det bästa! Har inte haft något arbete på tomten Nej!! Stor nonchalans hos arbetarna. Ingen respekt för vår tomt, vårt hem Blev återställningsarbetena som ni har tänkt er? Vet ej Inget arbete utfördes på vår tomt. En blomma försvann Dom arbetade ej vid vår tomt eller i vårt hus Lite sent Vi var först i området med att få framsidan "uppbruten" och sist att få den återställd 10
