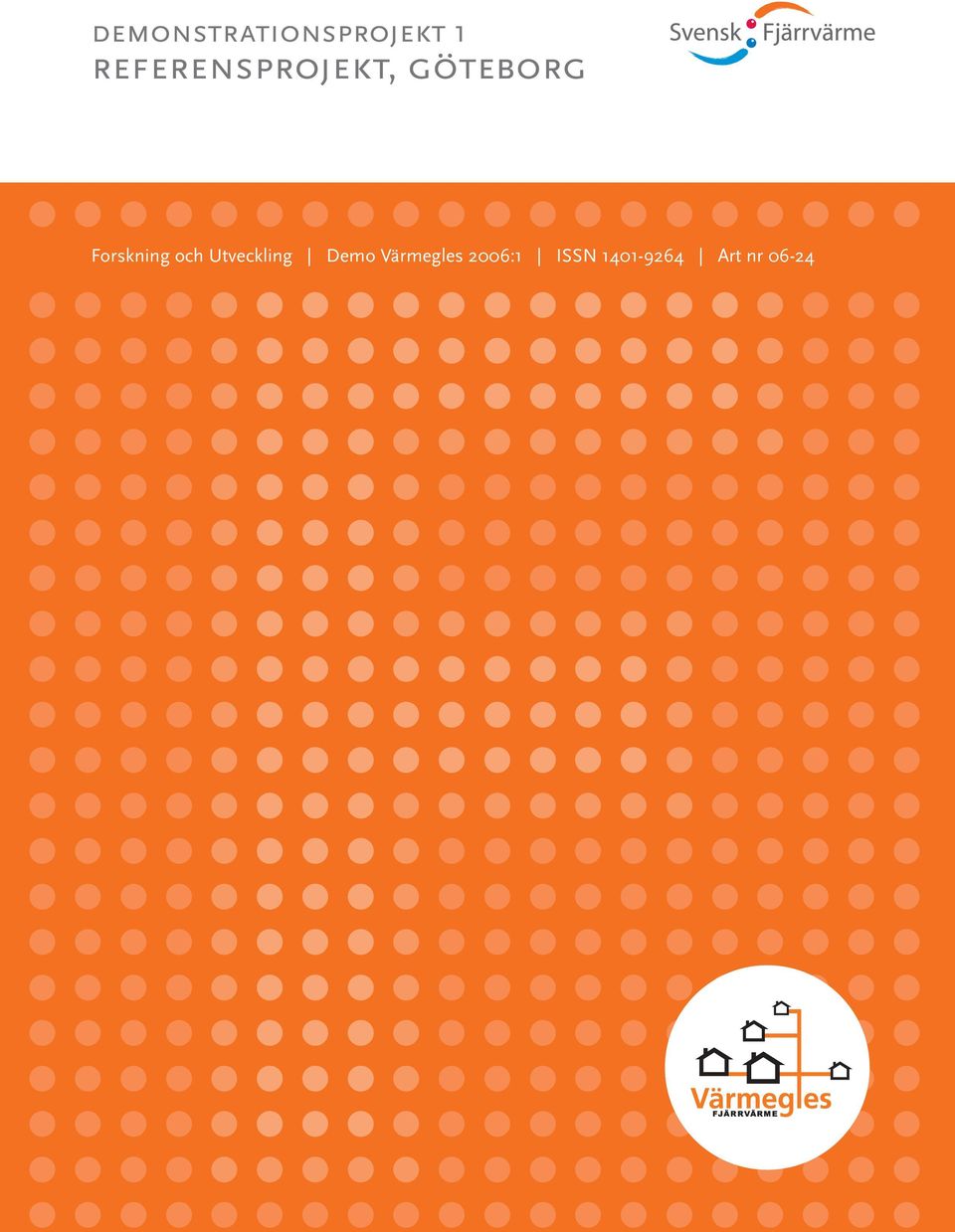

1 demonstrationsprojekt 1 referensprojekt, göteborg Forskning och Utveckling Demo Värmegles 2006:1 ISSN Art nr 06-24

2 1. Beskrivning Under år 2005 har 20 av 34 befintliga fristående småhus på Tröskaregatan i Göteborg anslutits till fjärrvärme. Indata från projektet har erhållits av Charlotte Reidhav, som en del i hennes doktorandarbete. Projektet är att betrakta som ett referensprojekt eftersom den teknik och de metoder som har använts vid anslutningen i stor sett är branschstandard vid småhusanslutningar och inga speciella åtgärder för att effektivisera ytterligare har vidtagits. Husen har anslutits primärt och temperaturnivåer är standard. Alla fjärrvärmeledningar som har lagts i området för att ansluta småhusen är av typen dubbelrör. Fördelningsledningar är dubbelrör av stål och serviserna är dubbelrör av koppar. Utomhus har projektet bedrivits i form av en totalentreprenad medan generalentreprenad har använts för de arbeten som har utförts inne i husen. 1

3 2. Sammanställning 1 a Namn på område Tröskaregatan 1 b Ort Göteborg 1 c Energiföretag Göteborg Energi AB 2 a Anslutningsår b Byggår 3 Typ av område Befintligt 4 Områdesarea m² 5 Antal fastigheter 34 st 6 Antal anslutna fastigheter 20 st 7 Hustyp Fristående 8 Total boyta 3006 m² 9 Försåld värme 490 MWh 10 Tillförd värme MWh 11 Ledningslängd, stam & fördelning 337 m 12 Ledningslängd, serviser 302 m 13 Medeldiameter 36 mm 14 Rörmaterial Stål + koppar 15 Rörtyp Dubbelrör 16 Entreprenadform Annan 17 Antal rör 2 st 18 Köpta massor m³ 19 Genomsnittligt schaktdjup m 20 a Kostnad områdescentral kr 20 b Kostnad nät kr 20 b i Rörmaterial kr 20 b ii Rörmontage + övrigt kr 20 b iii Markarbeten kr 20 c Kostnad fjärrvärmecentraler kr 20 c i Inköp kr 20 c ii Montage + övrigt kr 20 d Försäljningsomkostnader kr 20 e Övriga projektomkostnader kr 21 Kostnad nät kr/hus 22 Kostnad FC kr/hus 23 Kostnad övrigt 1009 kr/hus 24 Värmeleverans per hus 24,5 MWh/hus 25 Anslutningsgrad 59% 26 Linjetäthet 0,77 MWh/m 27 Andel fördelningsledning 53% 28 Värmeförluster 18,9% 29 Värmetäthet 17,5 kwh/m² 30 Effektiv bredd 32,9 m Posten kostnad övrigt består i referensobjekt Göteborg av en för demonstrationsprojekten genomsnittlig kostnad för försäljning som uppgår till 1009 kr/hus. 2

4 3. Karta över området Klövervallsgatan Rågåkern Fyrklöversgatan Vallpojksgatan Jordbrukaregatan Gamla Björlandavägen Blackevägen Stängselgatan Arendatorsgatan Tröskaregatan Linåkersgatan Foderbetsg Tröskare gatan Teologgatan gatan Fögderi 3

5 4. Måluppfyllelse Göteborg 2006 Nuläge 2006 Mål värmegles INDATA Värmeleverans per hus 24,5 22,8 20,0 MWh Anslutningsgrad 59% 69% 70% Linjetäthet 0,77 0,58 0,70 MWh/m Andel fördelningsledning 53% 56% 60% ANSLUTNINGSKOSTNADER Nät kr/hus exkl ställkostnad kr/hus Fjärrvärmecentral kr/hus Övrigt kr/hus Totalt kr/hus BYGGT NÄT Total ledningslängd per hus 32,0 39,2 28,6 m/hus Fördelningsledning 16,9 22,0 17,1 m/hus Servisledning 15,1 17,2 11,4 m/hus Snittkostnad för fördelningsledning kr/m a. JUSTERING AV ANSLUTNINGSGRAD till 70 % motsvarande totallängd 29,3 38,7 28,6 m/hus motsvarande fördelningslängd 14,2 21,5 17,1 m/hus motsvarande servislängd 15,1 17,2 11,4 m/hus b. JUSTERING AV VÄRMELEVERANS till 20 MWh/år och c. JUSTERING AV LINJETÄTHET till 0,7 MWh/m Ny totallängd per hus 28,6 28,6 28,6 m/hus motsvarande fördelningslängd 13,8 15,9 17,1 m/hus motsvarande servislängd 14,7 12,7 11,4 m/hus Nollställd nätkostnad, inkl ställkost kr/hus Nollställd totalkostnad kr/hus MÅLUPPFYLLELSE -7% 0% 100% Alla projekt har räknats om till 2006 års kostnadsnivå. I tabellen utgörs Nuläge 2006 av ett medelvärde av 36 projekt (31 nät, 30 FC) där småhus har anslutits till fjärrvärme mellan åren 1996 och Nuläge 2006 är referensvärde och motsvarar utgångsläget noll procent av forskningsprogrammet Värmegles Fjärrvärmes uppsatta mål medan Mål värmegles 100 procent motsvarar att forskningsprogrammets mål är uppfyllda. Ställkostnaden uppgår till kr och kompenserar bristen på proportionalitet mellan längd och kostnad för ledningsnätet. Mer om bakgrund och metoder som används i utvärderingen av demonstrationsprojekten finns att läsa i rapporten Värmegles orientering 4: Demonstrationsprojekt (VG 2006:24d). 4

6 5. Slutsatser och resultat Anslutningen av småhus till fjärrvärme på Tröskaregatan i Göteborg har skett med metoder som är att betrakta som standard i branschen. Jämfört med tidigare analyser av småhus anslutna till fjärrvärme så är Tröskaregatans värden på anslutningsgrad och värmetäthet lite låga medan linjetäthet, värmeförluster, och effektiv bredd är medelvärden. Måluppfyllelsen är negativ vilket innebär att Tröskaregatan inte är bättre än de 36 nulägesbeskrivningarna där småhus har anslutits till fjärrvärme mellan åren 1996 och Anslutningskostnaderna för nätet är lite högre medan kostnaderna för fjärrvärmecentral och inomhusarbeten är lägre än för Nuläge
