1 danska erfarenheter fjärrvärme till småhus i danmark Eje Sandberg, Aton Teknikkonsult AB Forskning och Utveckling Värmegles 2004:7

2

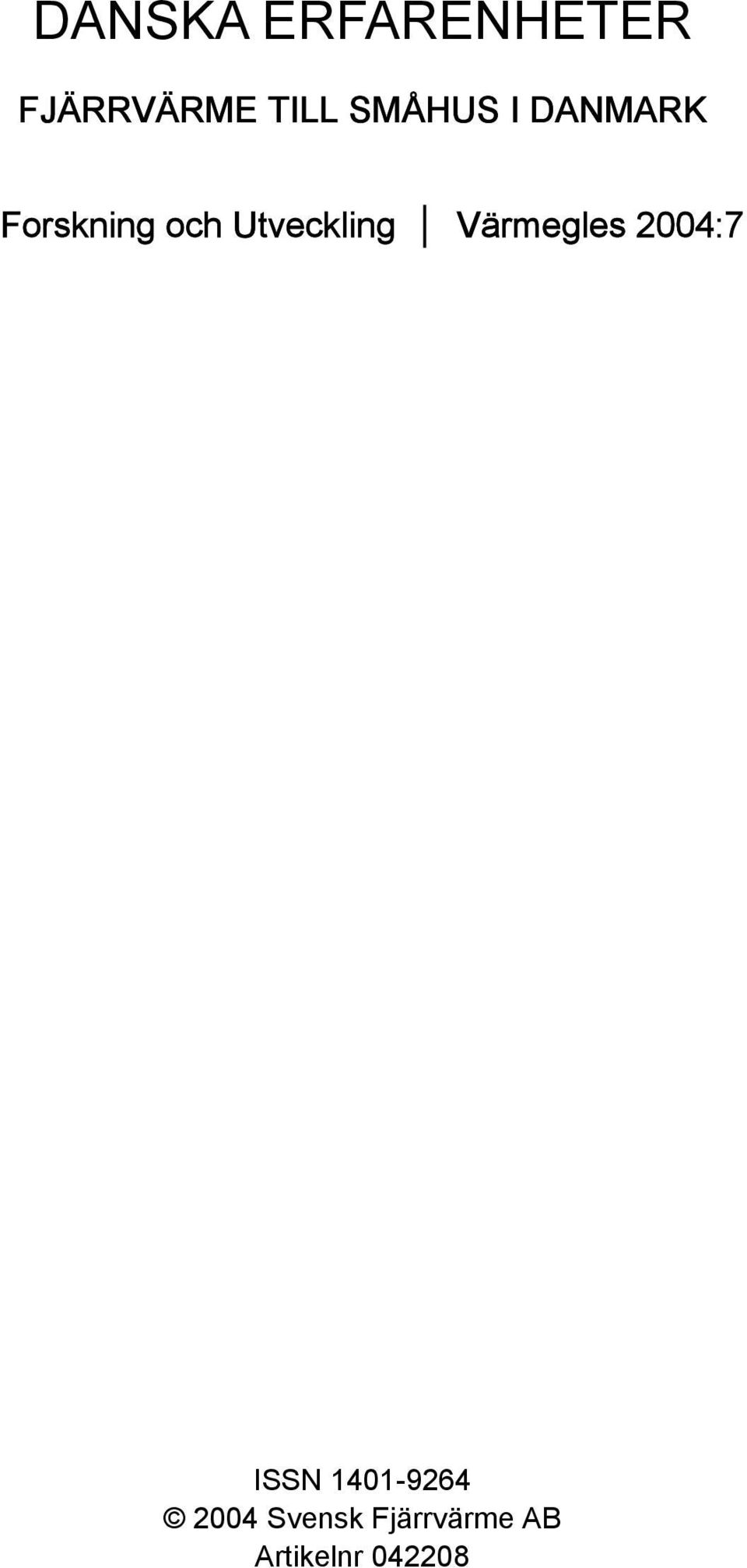

3 DANSKA ERFARENHETER FJÄRRVÄRME TILL SMÅHUS I DANMARK Forskning och Utveckling Värmegles 2004:7 ISSN Svensk Fjärrvärme AB Artikelnr

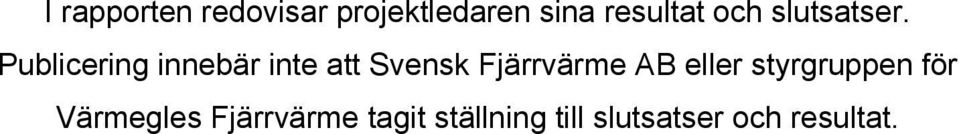

4 I rapporten redovisar projektledaren sina resultat och slutsatser. Publicering innebär inte att Svensk Fjärrvärme AB eller styrgruppen för Värmegles Fjärrvärme tagit ställning till slutsatser och resultat.

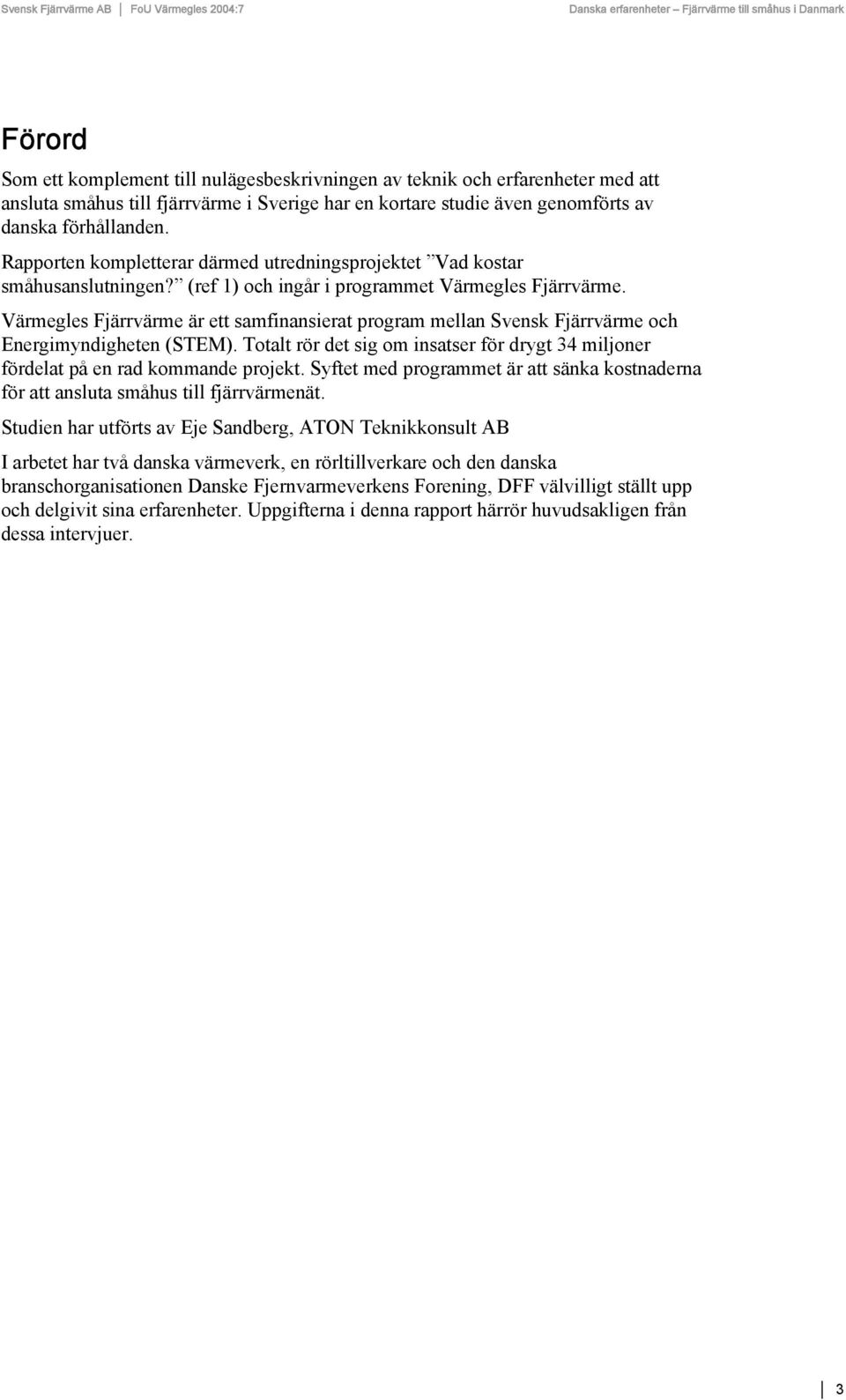

5 Förord Som ett komplement till nulägesbeskrivningen av teknik och erfarenheter med att ansluta småhus till fjärrvärme i Sverige har en kortare studie även genomförts av danska förhållanden. Rapporten kompletterar därmed utredningsprojektet Vad kostar småhusanslutningen? (ref 1) och ingår i programmet Värmegles Fjärrvärme. Värmegles Fjärrvärme är ett samfinansierat program mellan Svensk Fjärrvärme och Energimyndigheten (STEM). Totalt rör det sig om insatser för drygt 34 miljoner fördelat på en rad kommande projekt. Syftet med programmet är att sänka kostnaderna för att ansluta småhus till fjärrvärmenät. Studien har utförts av Eje Sandberg, ATON Teknikkonsult AB I arbetet har två danska värmeverk, en rörltillverkare och den danska branschorganisationen Danske Fjernvarmeverkens Forening, DFF välvilligt ställt upp och delgivit sina erfarenheter. Uppgifterna i denna rapport härrör huvudsakligen från dessa intervjuer. 3

6 4

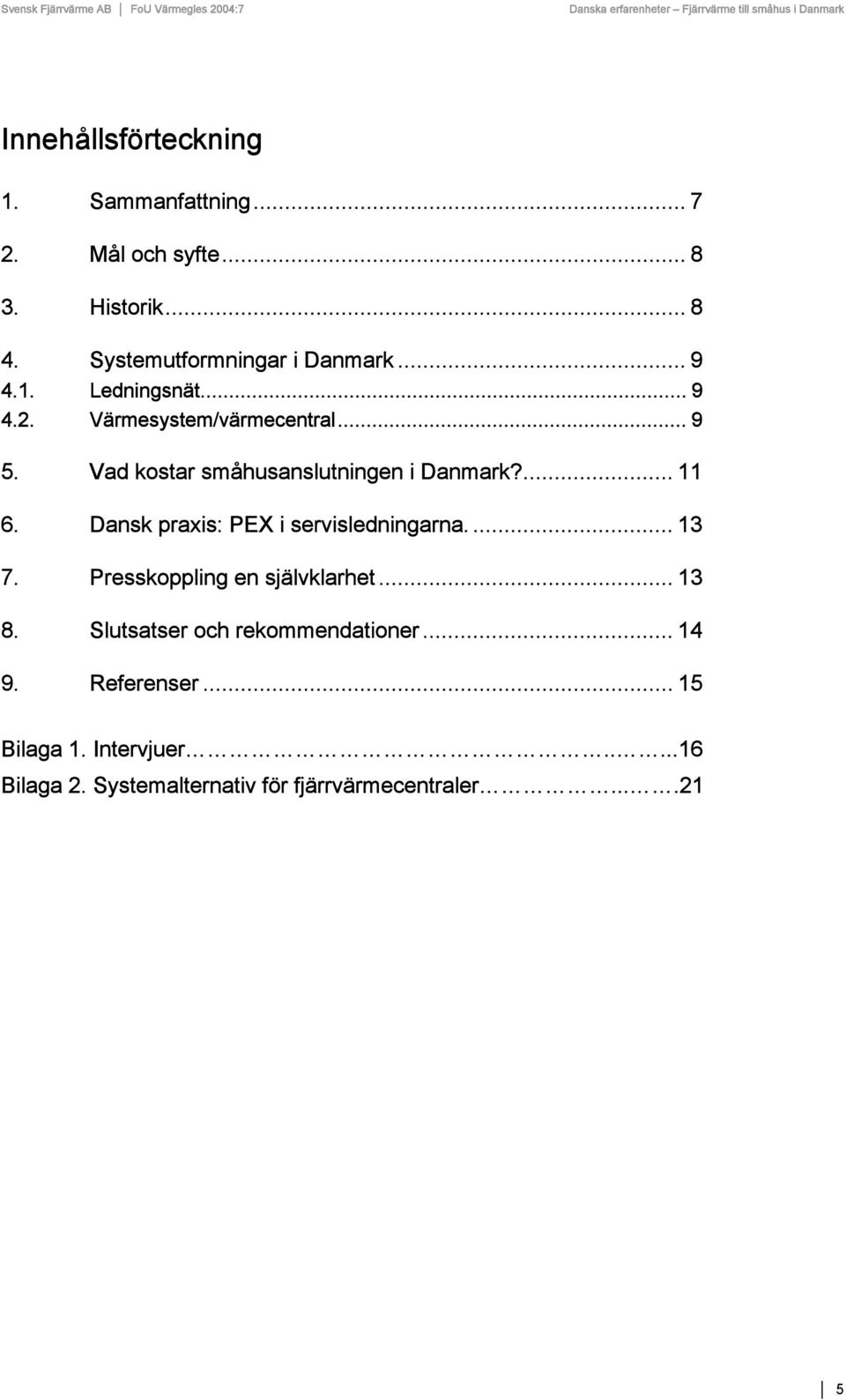

7 Innehållsförteckning 1. Sammanfattning Mål och syfte Historik Systemutformningar i Danmark Ledningsnät Värmesystem/värmecentral Vad kostar småhusanslutningen i Danmark? Dansk praxis: PEX i servisledningarna Presskoppling en självklarhet Slutsatser och rekommendationer Referenser Bilaga 1. Intervjuer Bilaga 2. Systemalternativ för fjärrvärmecentraler

8 6

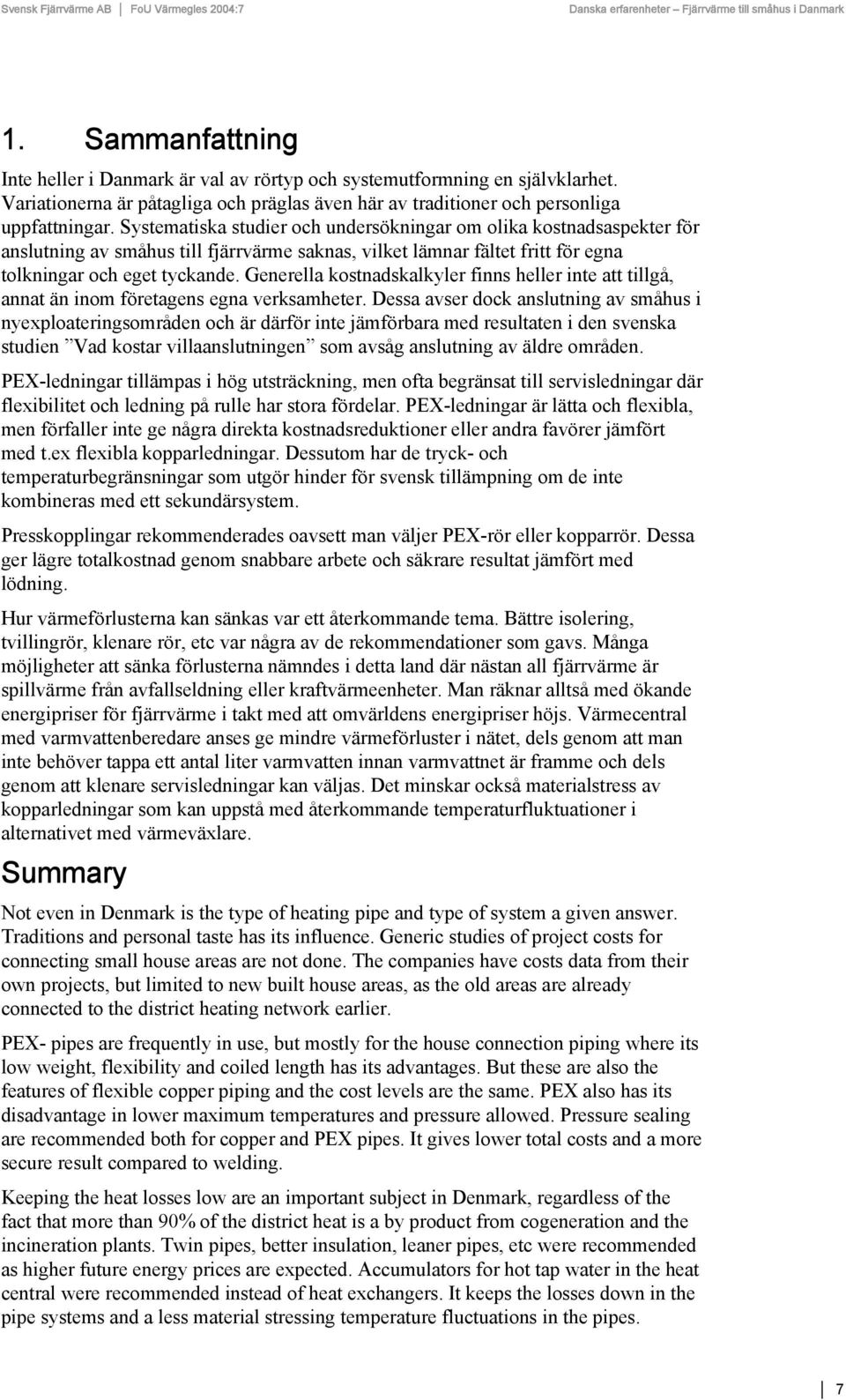

9 1. Sammanfattning Inte heller i Danmark är val av rörtyp och systemutformning en självklarhet. Variationerna är påtagliga och präglas även här av traditioner och personliga uppfattningar. Systematiska studier och undersökningar om olika kostnadsaspekter för anslutning av småhus till fjärrvärme saknas, vilket lämnar fältet fritt för egna tolkningar och eget tyckande. Generella kostnadskalkyler finns heller inte att tillgå, annat än inom företagens egna verksamheter. Dessa avser dock anslutning av småhus i nyexploateringsområden och är därför inte jämförbara med resultaten i den svenska studien Vad kostar villaanslutningen som avsåg anslutning av äldre områden. PEX-ledningar tillämpas i hög utsträckning, men ofta begränsat till servisledningar där flexibilitet och ledning på rulle har stora fördelar. PEX-ledningar är lätta och flexibla, men förfaller inte ge några direkta kostnadsreduktioner eller andra favörer jämfört med t.ex flexibla kopparledningar. Dessutom har de tryck- och temperaturbegränsningar som utgör hinder för svensk tillämpning om de inte kombineras med ett sekundärsystem. Presskopplingar rekommenderades oavsett man väljer PEX-rör eller kopparrör. Dessa ger lägre totalkostnad genom snabbare arbete och säkrare resultat jämfört med lödning. Hur värmeförlusterna kan sänkas var ett återkommande tema. Bättre isolering, tvillingrör, klenare rör, etc var några av de rekommendationer som gavs. Många möjligheter att sänka förlusterna nämndes i detta land där nästan all fjärrvärme är spillvärme från avfallseldning eller kraftvärmeenheter. Man räknar alltså med ökande energipriser för fjärrvärme i takt med att omvärldens energipriser höjs. Värmecentral med varmvattenberedare anses ge mindre värmeförluster i nätet, dels genom att man inte behöver tappa ett antal liter varmvatten innan varmvattnet är framme och dels genom att klenare servisledningar kan väljas. Det minskar också materialstress av kopparledningar som kan uppstå med återkommande temperaturfluktuationer i alternativet med värmeväxlare. Summary Not even in Denmark is the type of heating pipe and type of system a given answer. Traditions and personal taste has its influence. Generic studies of project costs for connecting small house areas are not done. The companies have costs data from their own projects, but limited to new built house areas, as the old areas are already connected to the district heating network earlier. PEX- pipes are frequently in use, but mostly for the house connection piping where its low weight, flexibility and coiled length has its advantages. But these are also the features of flexible copper piping and the cost levels are the same. PEX also has its disadvantage in lower maximum temperatures and pressure allowed. Pressure sealing are recommended both for copper and PEX pipes. It gives lower total costs and a more secure result compared to welding. Keeping the heat losses low are an important subject in Denmark, regardless of the fact that more than 90% of the district heat is a by product from cogeneration and the incineration plants. Twin pipes, better insulation, leaner pipes, etc were recommended as higher future energy prices are expected. Accumulators for hot tap water in the heat central were recommended instead of heat exchangers. It keeps the losses down in the pipe systems and a less material stressing temperature fluctuations in the pipes. 7

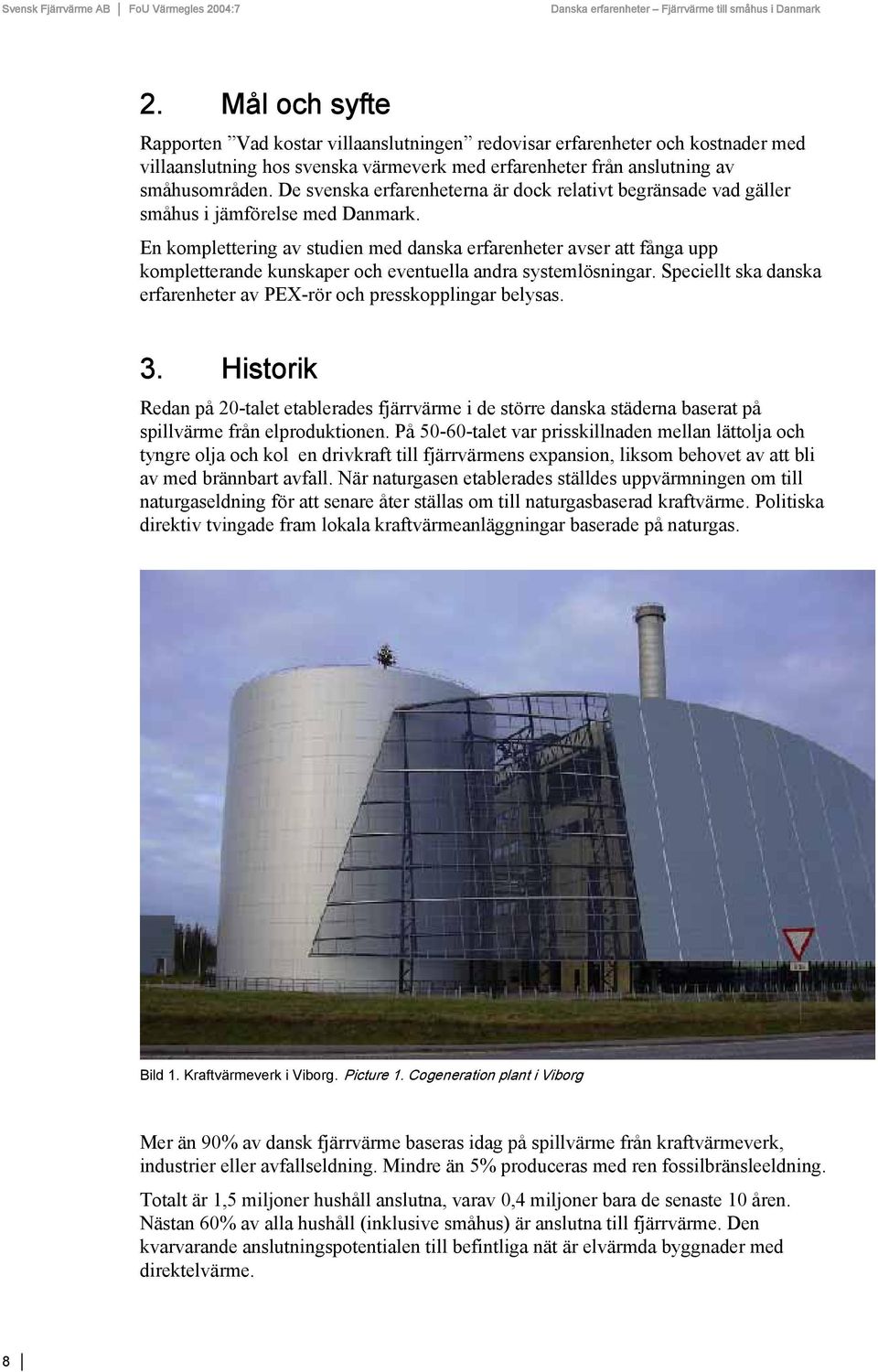

10 2. Mål och syfte Rapporten Vad kostar villaanslutningen redovisar erfarenheter och kostnader med villaanslutning hos svenska värmeverk med erfarenheter från anslutning av småhusområden. De svenska erfarenheterna är dock relativt begränsade vad gäller småhus i jämförelse med Danmark. En komplettering av studien med danska erfarenheter avser att fånga upp kompletterande kunskaper och eventuella andra systemlösningar. Speciellt ska danska erfarenheter av PEX-rör och presskopplingar belysas. 3. Historik Redan på 20-talet etablerades fjärrvärme i de större danska städerna baserat på spillvärme från elproduktionen. På talet var prisskillnaden mellan lättolja och tyngre olja och kol en drivkraft till fjärrvärmens expansion, liksom behovet av att bli av med brännbart avfall. När naturgasen etablerades ställdes uppvärmningen om till naturgaseldning för att senare åter ställas om till naturgasbaserad kraftvärme. Politiska direktiv tvingade fram lokala kraftvärmeanläggningar baserade på naturgas. Bild 1. Kraftvärmeverk i Viborg. Picture 1. Cogeneration plant i Viborg Mer än 90% av dansk fjärrvärme baseras idag på spillvärme från kraftvärmeverk, industrier eller avfallseldning. Mindre än 5% produceras med ren fossilbränsleeldning. Totalt är 1,5 miljoner hushåll anslutna, varav 0,4 miljoner bara de senaste 10 åren. Nästan 60% av alla hushåll (inklusive småhus) är anslutna till fjärrvärme. Den kvarvarande anslutningspotentialen till befintliga nät är elvärmda byggnader med direktelvärme. 8

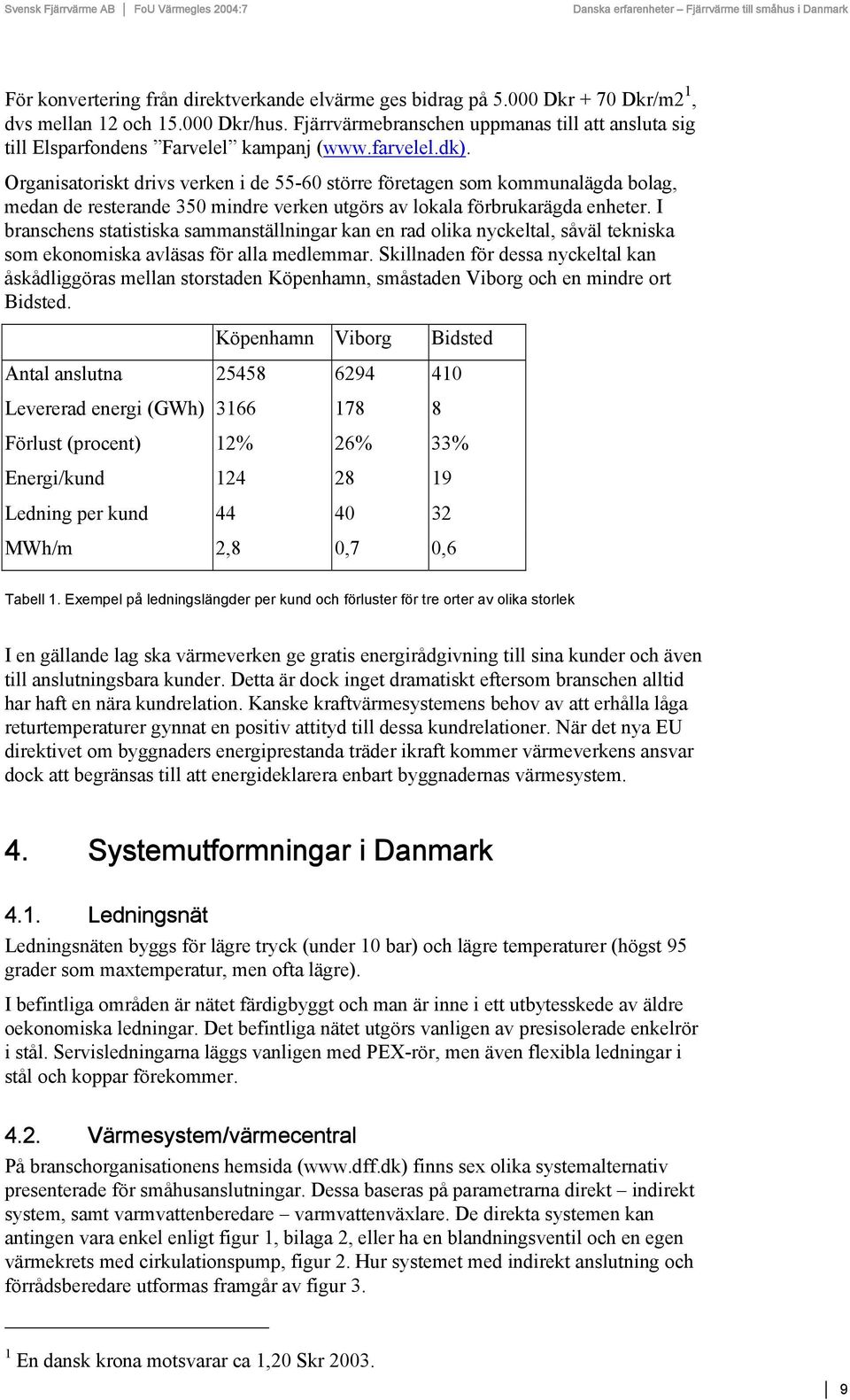

11 För konvertering från direktverkande elvärme ges bidrag på Dkr + 70 Dkr/m2 1, dvs mellan 12 och Dkr/hus. Fjärrvärmebranschen uppmanas till att ansluta sig till Elsparfondens Farvelel kampanj ( Organisatoriskt drivs verken i de större företagen som kommunalägda bolag, medan de resterande 350 mindre verken utgörs av lokala förbrukarägda enheter. I branschens statistiska sammanställningar kan en rad olika nyckeltal, såväl tekniska som ekonomiska avläsas för alla medlemmar. Skillnaden för dessa nyckeltal kan åskådliggöras mellan storstaden Köpenhamn, småstaden Viborg och en mindre ort Bidsted. Köpenhamn Viborg Bidsted Antal anslutna Levererad energi (GWh) Förlust (procent) 12% 26% 33% Energi/kund Ledning per kund MWh/m 2,8 0,7 0,6 Tabell 1. Exempel på ledningslängder per kund och förluster för tre orter av olika storlek I en gällande lag ska värmeverken ge gratis energirådgivning till sina kunder och även till anslutningsbara kunder. Detta är dock inget dramatiskt eftersom branschen alltid har haft en nära kundrelation. Kanske kraftvärmesystemens behov av att erhålla låga returtemperaturer gynnat en positiv attityd till dessa kundrelationer. När det nya EU direktivet om byggnaders energiprestanda träder ikraft kommer värmeverkens ansvar dock att begränsas till att energideklarera enbart byggnadernas värmesystem. 4. Systemutformningar i Danmark 4.1. Ledningsnät Ledningsnäten byggs för lägre tryck (under 10 bar) och lägre temperaturer (högst 95 grader som maxtemperatur, men ofta lägre). I befintliga områden är nätet färdigbyggt och man är inne i ett utbytesskede av äldre oekonomiska ledningar. Det befintliga nätet utgörs vanligen av presisolerade enkelrör i stål. Servisledningarna läggs vanligen med PEX-rör, men även flexibla ledningar i stål och koppar förekommer Värmesystem/värmecentral På branschorganisationens hemsida ( finns sex olika systemalternativ presenterade för småhusanslutningar. Dessa baseras på parametrarna direkt indirekt system, samt varmvattenberedare varmvattenväxlare. De direkta systemen kan antingen vara enkel enligt figur 1, bilaga 2, eller ha en blandningsventil och en egen värmekrets med cirkulationspump, figur 2. Hur systemet med indirekt anslutning och förrådsberedare utformas framgår av figur 3. 1 En dansk krona motsvarar ca 1,20 Skr

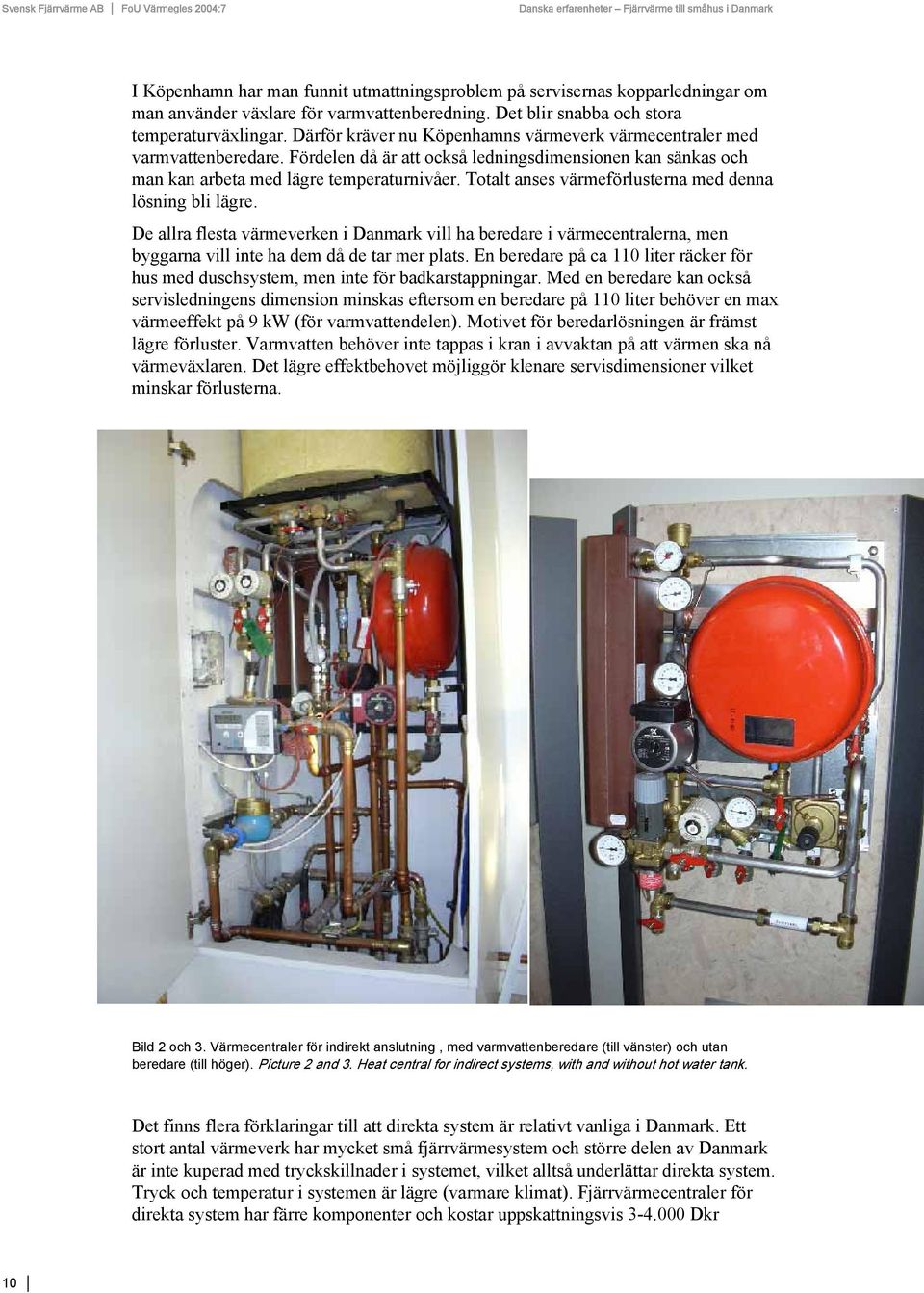

12 I Köpenhamn har man funnit utmattningsproblem på servisernas kopparledningar om man använder växlare för varmvattenberedning. Det blir snabba och stora temperaturväxlingar. Därför kräver nu Köpenhamns värmeverk värmecentraler med varmvattenberedare. Fördelen då är att också ledningsdimensionen kan sänkas och man kan arbeta med lägre temperaturnivåer. Totalt anses värmeförlusterna med denna lösning bli lägre. De allra flesta värmeverken i Danmark vill ha beredare i värmecentralerna, men byggarna vill inte ha dem då de tar mer plats. En beredare på ca 110 liter räcker för hus med duschsystem, men inte för badkarstappningar. Med en beredare kan också servisledningens dimension minskas eftersom en beredare på 110 liter behöver en max värmeeffekt på 9 kw (för varmvattendelen). Motivet för beredarlösningen är främst lägre förluster. Varmvatten behöver inte tappas i kran i avvaktan på att värmen ska nå värmeväxlaren. Det lägre effektbehovet möjliggör klenare servisdimensioner vilket minskar förlusterna. Bild 2 och 3. Värmecentraler för indirekt anslutning, med varmvattenberedare (till vänster) och utan beredare (till höger). Picture 2 and 3. Heat central for indirect systems, with and without hot water tank. Det finns flera förklaringar till att direkta system är relativt vanliga i Danmark. Ett stort antal värmeverk har mycket små fjärrvärmesystem och större delen av Danmark är inte kuperad med tryckskillnader i systemet, vilket alltså underlättar direkta system. Tryck och temperatur i systemen är lägre (varmare klimat). Fjärrvärmecentraler för direkta system har färre komponenter och kostar uppskattningsvis Dkr 10

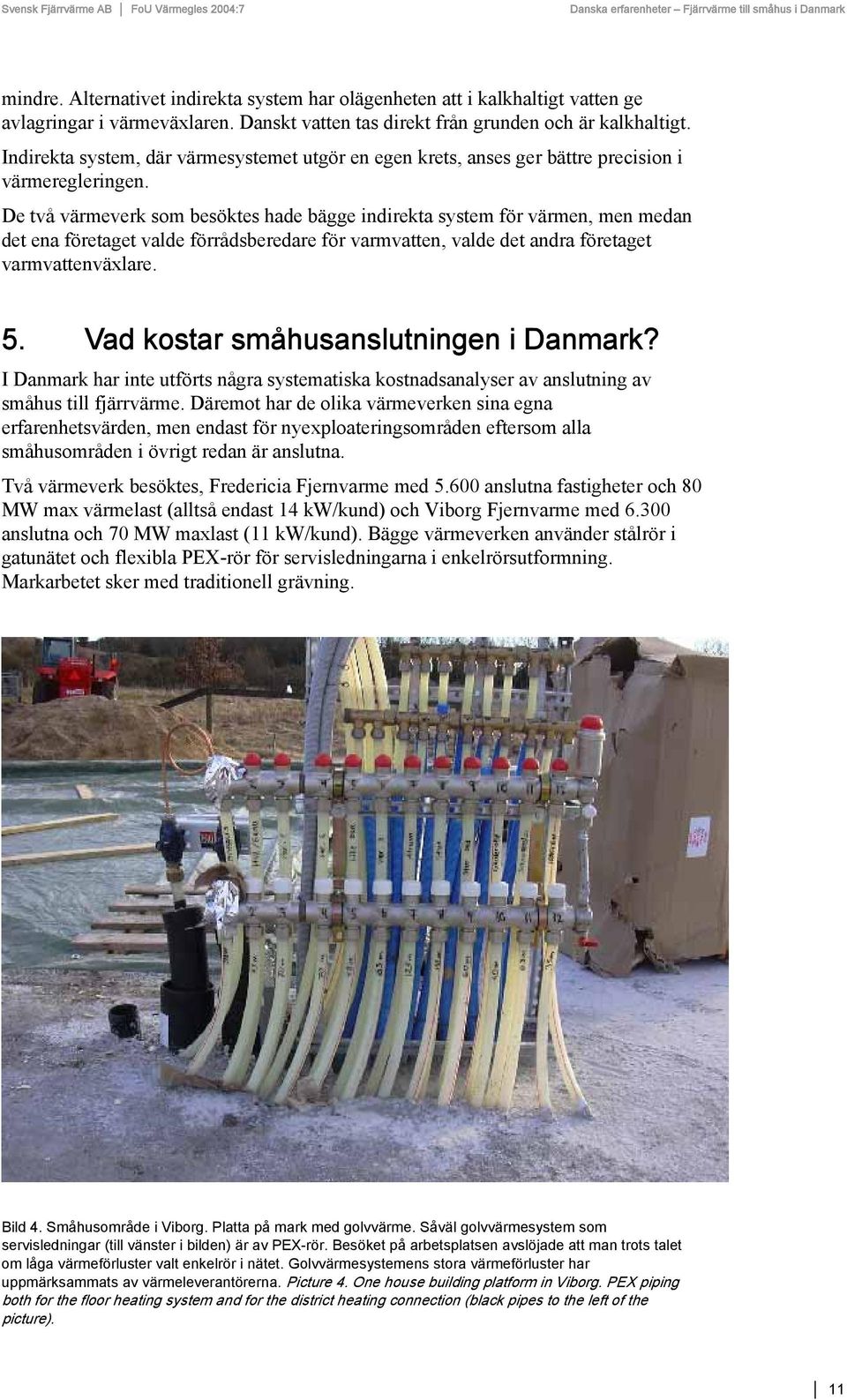

13 mindre. Alternativet indirekta system har olägenheten att i kalkhaltigt vatten ge avlagringar i värmeväxlaren. Danskt vatten tas direkt från grunden och är kalkhaltigt. Indirekta system, där värmesystemet utgör en egen krets, anses ger bättre precision i värmeregleringen. De två värmeverk som besöktes hade bägge indirekta system för värmen, men medan det ena företaget valde förrådsberedare för varmvatten, valde det andra företaget varmvattenväxlare. 5. Vad kostar småhusanslutningen i Danmark? I Danmark har inte utförts några systematiska kostnadsanalyser av anslutning av småhus till fjärrvärme. Däremot har de olika värmeverken sina egna erfarenhetsvärden, men endast för nyexploateringsområden eftersom alla småhusområden i övrigt redan är anslutna. Två värmeverk besöktes, Fredericia Fjernvarme med anslutna fastigheter och 80 MW max värmelast (alltså endast 14 kw/kund) och Viborg Fjernvarme med anslutna och 70 MW maxlast (11 kw/kund). Bägge värmeverken använder stålrör i gatunätet och flexibla PEX-rör för servisledningarna i enkelrörsutformning. Markarbetet sker med traditionell grävning. Bild 4. Småhusområde i Viborg. Platta på mark med golvvärme. Såväl golvvärmesystem som servisledningar (till vänster i bilden) är av PEX-rör. Besöket på arbetsplatsen avslöjade att man trots talet om låga värmeförluster valt enkelrör i nätet. Golvvärmesystemens stora värmeförluster har uppmärksammats av värmeleverantörerna. Picture 4. One house building platform in Viborg. PEX piping both for the floor heating system and for the district heating connection (black pipes to the left of the picture). 11

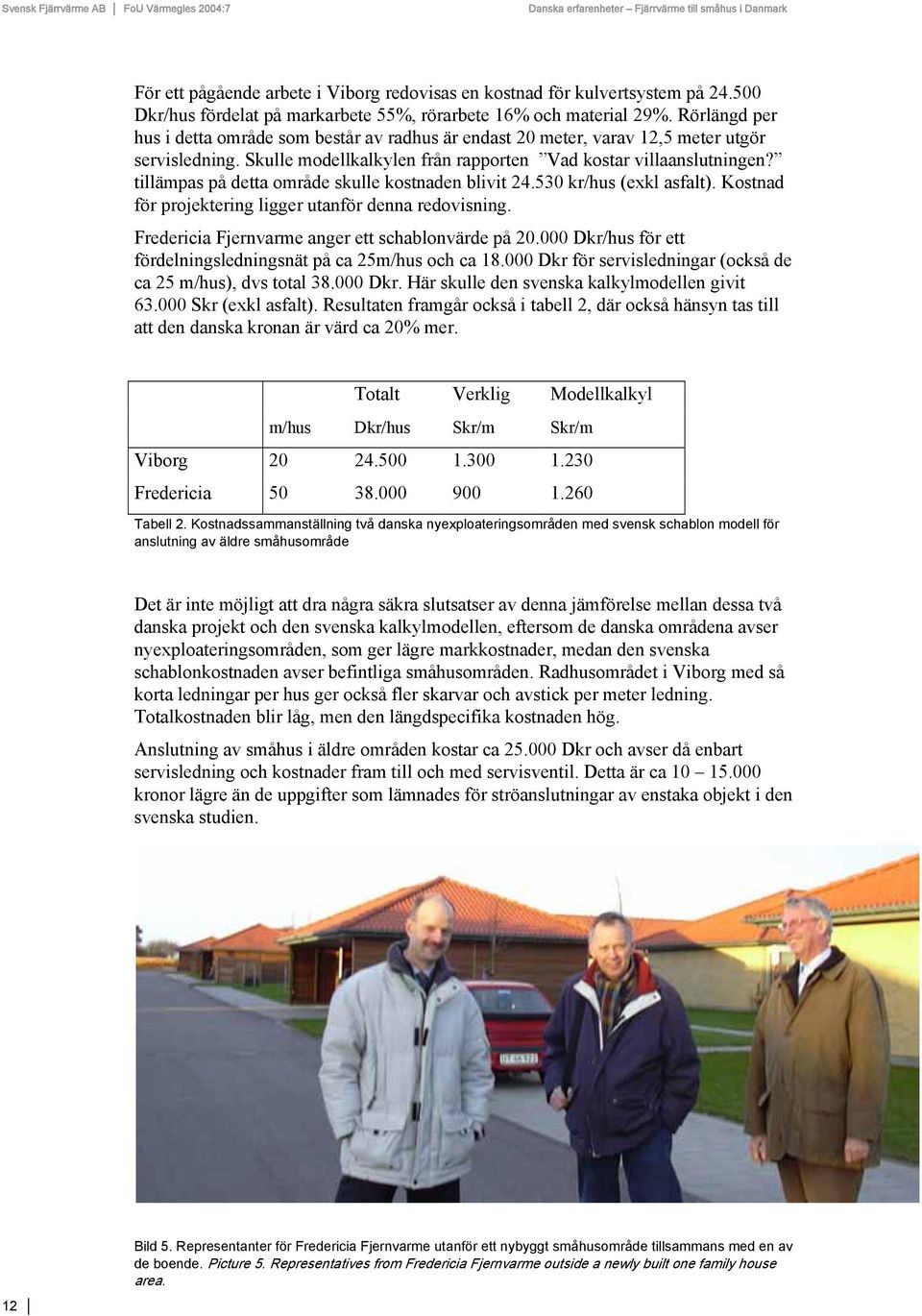

14 För ett pågående arbete i Viborg redovisas en kostnad för kulvertsystem på Dkr/hus fördelat på markarbete 55%, rörarbete 16% och material 29%. Rörlängd per hus i detta område som består av radhus är endast 20 meter, varav 12,5 meter utgör servisledning. Skulle modellkalkylen från rapporten Vad kostar villaanslutningen? tillämpas på detta område skulle kostnaden blivit kr/hus (exkl asfalt). Kostnad för projektering ligger utanför denna redovisning. Fredericia Fjernvarme anger ett schablonvärde på Dkr/hus för ett fördelningsledningsnät på ca 25m/hus och ca Dkr för servisledningar (också de ca 25 m/hus), dvs total Dkr. Här skulle den svenska kalkylmodellen givit Skr (exkl asfalt). Resultaten framgår också i tabell 2, där också hänsyn tas till att den danska kronan är värd ca 20% mer. Totalt Verklig Modellkalkyl m/hus Dkr/hus Skr/m Skr/m Viborg Fredericia Tabell 2. Kostnadssammanställning två danska nyexploateringsområden med svensk schablon modell för anslutning av äldre småhusområde Det är inte möjligt att dra några säkra slutsatser av denna jämförelse mellan dessa två danska projekt och den svenska kalkylmodellen, eftersom de danska områdena avser nyexploateringsområden, som ger lägre markkostnader, medan den svenska schablonkostnaden avser befintliga småhusområden. Radhusområdet i Viborg med så korta ledningar per hus ger också fler skarvar och avstick per meter ledning. Totalkostnaden blir låg, men den längdspecifika kostnaden hög. Anslutning av småhus i äldre områden kostar ca Dkr och avser då enbart servisledning och kostnader fram till och med servisventil. Detta är ca kronor lägre än de uppgifter som lämnades för ströanslutningar av enstaka objekt i den svenska studien. 12 Bild 5. Representanter för Fredericia Fjernvarme utanför ett nybyggt småhusområde tillsammans med en av de boende. Picture 5. Representatives from Fredericia Fjernvarme outside a newly built one family house area.

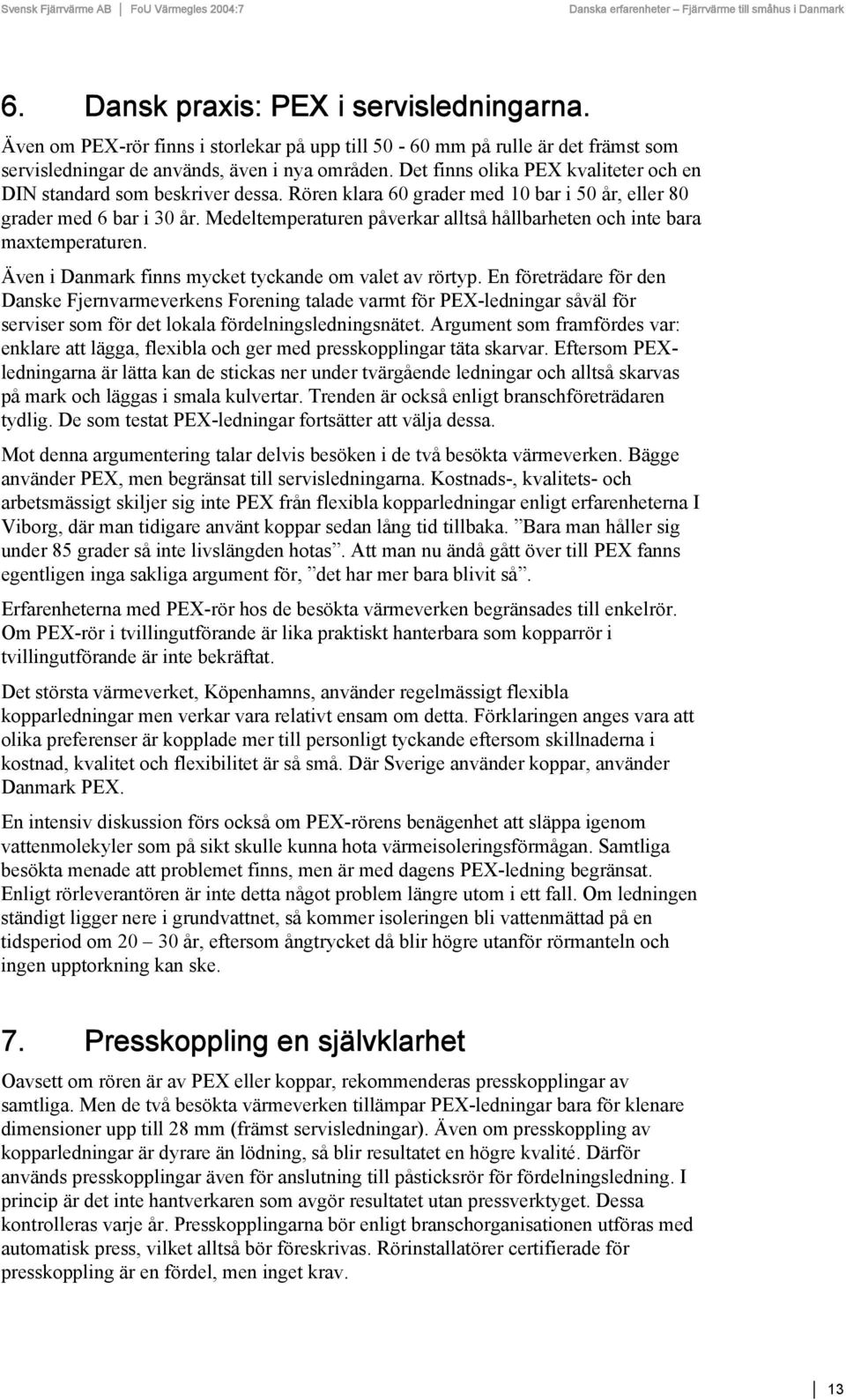

15 6. Dansk praxis: PEX i servisledningarna. Även om PEX-rör finns i storlekar på upp till mm på rulle är det främst som servisledningar de används, även i nya områden. Det finns olika PEX kvaliteter och en DIN standard som beskriver dessa. Rören klara 60 grader med 10 bar i 50 år, eller 80 grader med 6 bar i 30 år. Medeltemperaturen påverkar alltså hållbarheten och inte bara maxtemperaturen. Även i Danmark finns mycket tyckande om valet av rörtyp. En företrädare för den Danske Fjernvarmeverkens Forening talade varmt för PEX-ledningar såväl för serviser som för det lokala fördelningsledningsnätet. Argument som framfördes var: enklare att lägga, flexibla och ger med presskopplingar täta skarvar. Eftersom PEXledningarna är lätta kan de stickas ner under tvärgående ledningar och alltså skarvas på mark och läggas i smala kulvertar. Trenden är också enligt branschföreträdaren tydlig. De som testat PEX-ledningar fortsätter att välja dessa. Mot denna argumentering talar delvis besöken i de två besökta värmeverken. Bägge använder PEX, men begränsat till servisledningarna. Kostnads-, kvalitets- och arbetsmässigt skiljer sig inte PEX från flexibla kopparledningar enligt erfarenheterna I Viborg, där man tidigare använt koppar sedan lång tid tillbaka. Bara man håller sig under 85 grader så inte livslängden hotas. Att man nu ändå gått över till PEX fanns egentligen inga sakliga argument för, det har mer bara blivit så. Erfarenheterna med PEX-rör hos de besökta värmeverken begränsades till enkelrör. Om PEX-rör i tvillingutförande är lika praktiskt hanterbara som kopparrör i tvillingutförande är inte bekräftat. Det största värmeverket, Köpenhamns, använder regelmässigt flexibla kopparledningar men verkar vara relativt ensam om detta. Förklaringen anges vara att olika preferenser är kopplade mer till personligt tyckande eftersom skillnaderna i kostnad, kvalitet och flexibilitet är så små. Där Sverige använder koppar, använder Danmark PEX. En intensiv diskussion förs också om PEX-rörens benägenhet att släppa igenom vattenmolekyler som på sikt skulle kunna hota värmeisoleringsförmågan. Samtliga besökta menade att problemet finns, men är med dagens PEX-ledning begränsat. Enligt rörleverantören är inte detta något problem längre utom i ett fall. Om ledningen ständigt ligger nere i grundvattnet, så kommer isoleringen bli vattenmättad på en tidsperiod om år, eftersom ångtrycket då blir högre utanför rörmanteln och ingen upptorkning kan ske. 7. Presskoppling en självklarhet Oavsett om rören är av PEX eller koppar, rekommenderas presskopplingar av samtliga. Men de två besökta värmeverken tillämpar PEX-ledningar bara för klenare dimensioner upp till 28 mm (främst servisledningar). Även om presskoppling av kopparledningar är dyrare än lödning, så blir resultatet en högre kvalité. Därför används presskopplingar även för anslutning till påsticksrör för fördelningsledning. I princip är det inte hantverkaren som avgör resultatet utan pressverktyget. Dessa kontrolleras varje år. Presskopplingarna bör enligt branschorganisationen utföras med automatisk press, vilket alltså bör föreskrivas. Rörinstallatörer certifierade för presskoppling är en fördel, men inget krav. 13

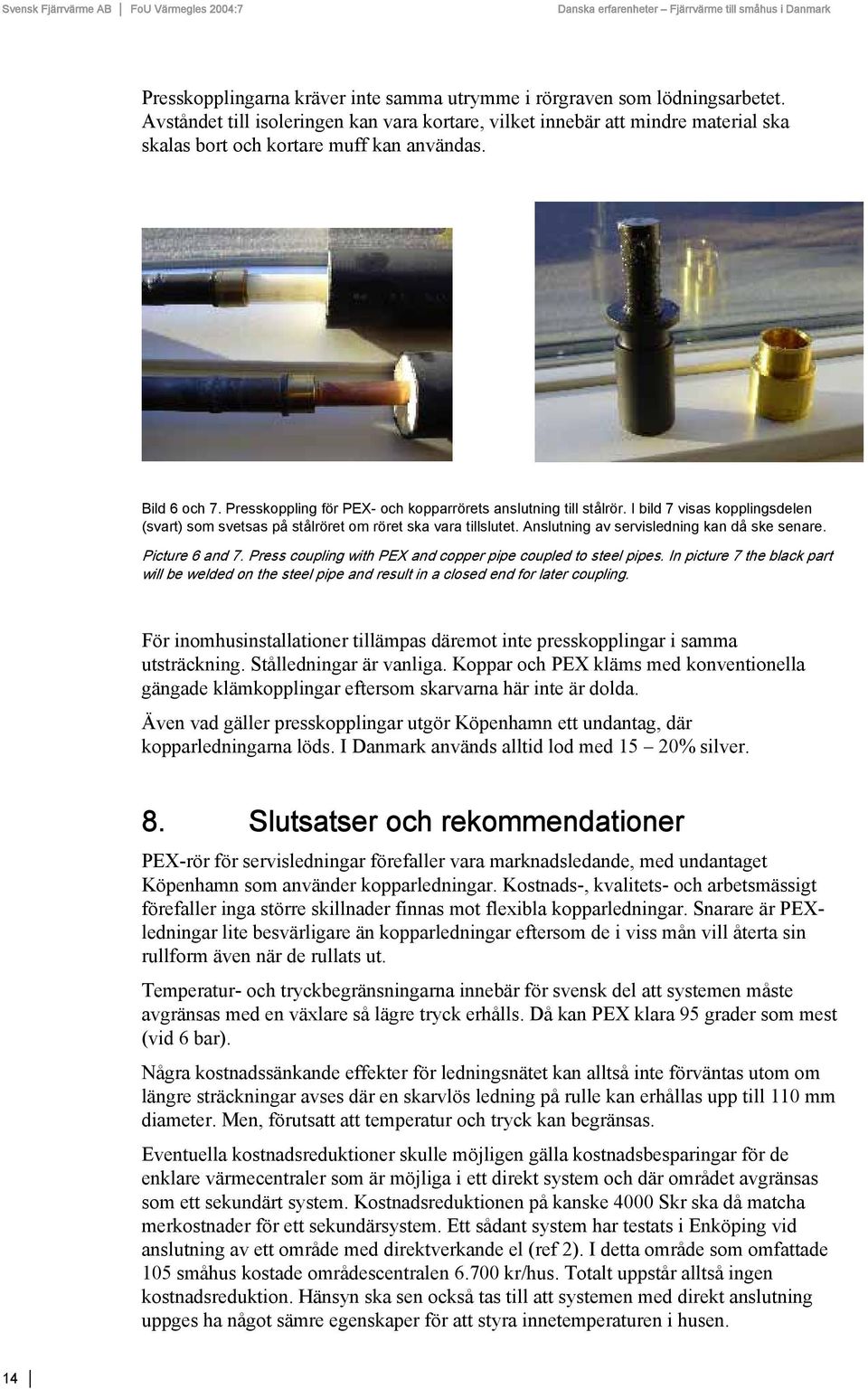

16 Presskopplingarna kräver inte samma utrymme i rörgraven som lödningsarbetet. Avståndet till isoleringen kan vara kortare, vilket innebär att mindre material ska skalas bort och kortare muff kan användas. Bild 6 och 7. Presskoppling för PEX- och kopparrörets anslutning till stålrör. I bild 7 visas kopplingsdelen (svart) som svetsas på stålröret om röret ska vara tillslutet. Anslutning av servisledning kan då ske senare. Picture 6 and 7. Press coupling with PEX and copper pipe coupled to steel pipes. In picture 7 the black part will be welded on the steel pipe and result in a closed end for later coupling. För inomhusinstallationer tillämpas däremot inte presskopplingar i samma utsträckning. Stålledningar är vanliga. Koppar och PEX kläms med konventionella gängade klämkopplingar eftersom skarvarna här inte är dolda. Även vad gäller presskopplingar utgör Köpenhamn ett undantag, där kopparledningarna löds. I Danmark används alltid lod med 15 20% silver. 8. Slutsatser och rekommendationer PEX-rör för servisledningar förefaller vara marknadsledande, med undantaget Köpenhamn som använder kopparledningar. Kostnads-, kvalitets- och arbetsmässigt förefaller inga större skillnader finnas mot flexibla kopparledningar. Snarare är PEXledningar lite besvärligare än kopparledningar eftersom de i viss mån vill återta sin rullform även när de rullats ut. Temperatur- och tryckbegränsningarna innebär för svensk del att systemen måste avgränsas med en växlare så lägre tryck erhålls. Då kan PEX klara 95 grader som mest (vid 6 bar). Några kostnadssänkande effekter för ledningsnätet kan alltså inte förväntas utom om längre sträckningar avses där en skarvlös ledning på rulle kan erhållas upp till 110 mm diameter. Men, förutsatt att temperatur och tryck kan begränsas. Eventuella kostnadsreduktioner skulle möjligen gälla kostnadsbesparingar för de enklare värmecentraler som är möjliga i ett direkt system och där området avgränsas som ett sekundärt system. Kostnadsreduktionen på kanske 4000 Skr ska då matcha merkostnader för ett sekundärsystem. Ett sådant system har testats i Enköping vid anslutning av ett område med direktverkande el (ref 2). I detta område som omfattade 105 småhus kostade områdescentralen kr/hus. Totalt uppstår alltså ingen kostnadsreduktion. Hänsyn ska sen också tas till att systemen med direkt anslutning uppges ha något sämre egenskaper för att styra innetemperaturen i husen. 14

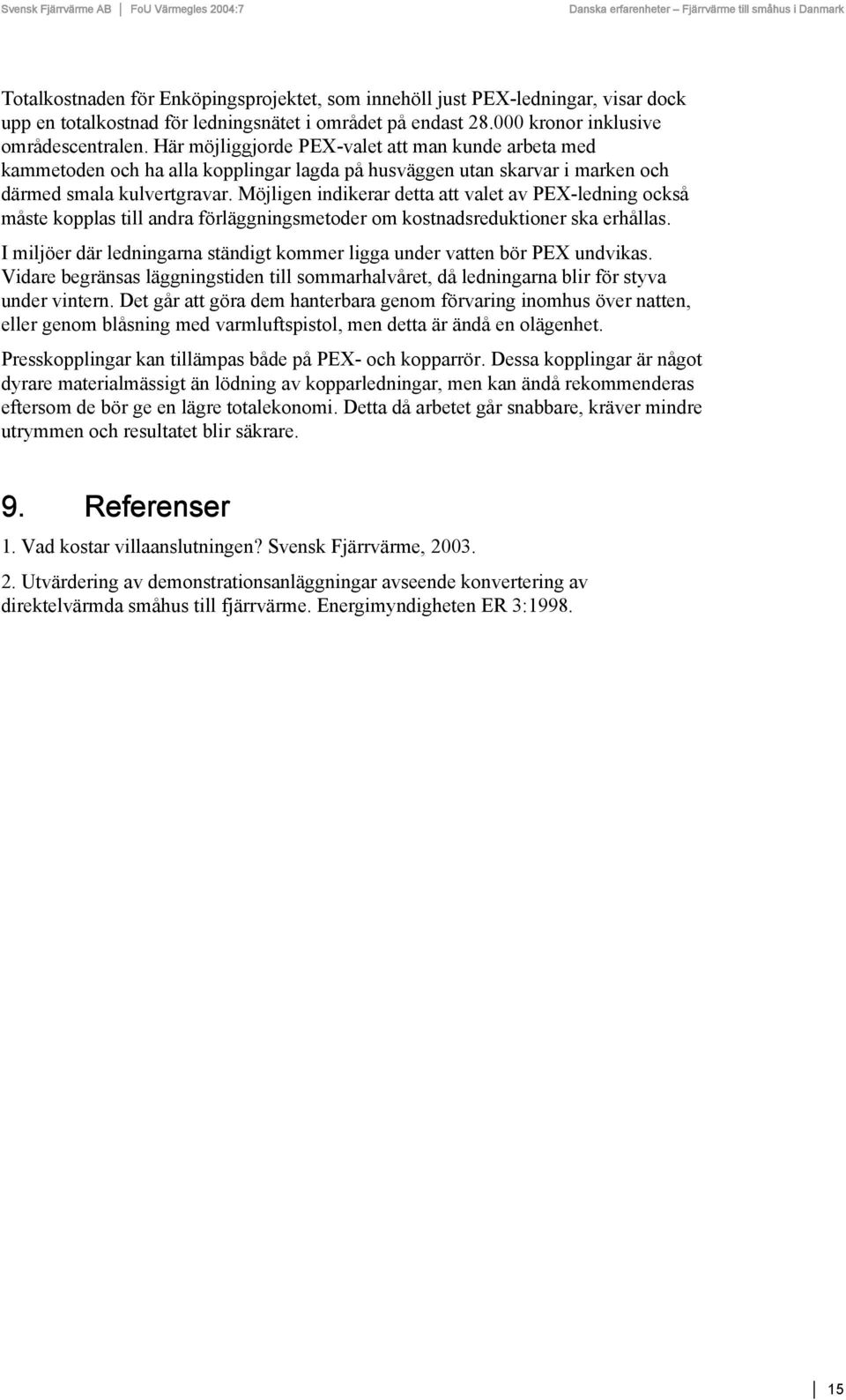

17 Totalkostnaden för Enköpingsprojektet, som innehöll just PEX-ledningar, visar dock upp en totalkostnad för ledningsnätet i området på endast kronor inklusive områdescentralen. Här möjliggjorde PEX-valet att man kunde arbeta med kammetoden och ha alla kopplingar lagda på husväggen utan skarvar i marken och därmed smala kulvertgravar. Möjligen indikerar detta att valet av PEX-ledning också måste kopplas till andra förläggningsmetoder om kostnadsreduktioner ska erhållas. I miljöer där ledningarna ständigt kommer ligga under vatten bör PEX undvikas. Vidare begränsas läggningstiden till sommarhalvåret, då ledningarna blir för styva under vintern. Det går att göra dem hanterbara genom förvaring inomhus över natten, eller genom blåsning med varmluftspistol, men detta är ändå en olägenhet. Presskopplingar kan tillämpas både på PEX- och kopparrör. Dessa kopplingar är något dyrare materialmässigt än lödning av kopparledningar, men kan ändå rekommenderas eftersom de bör ge en lägre totalekonomi. Detta då arbetet går snabbare, kräver mindre utrymmen och resultatet blir säkrare. 9. Referenser 1. Vad kostar villaanslutningen? Svensk Fjärrvärme, Utvärdering av demonstrationsanläggningar avseende konvertering av direktelvärmda småhus till fjärrvärme. Energimyndigheten ER 3:

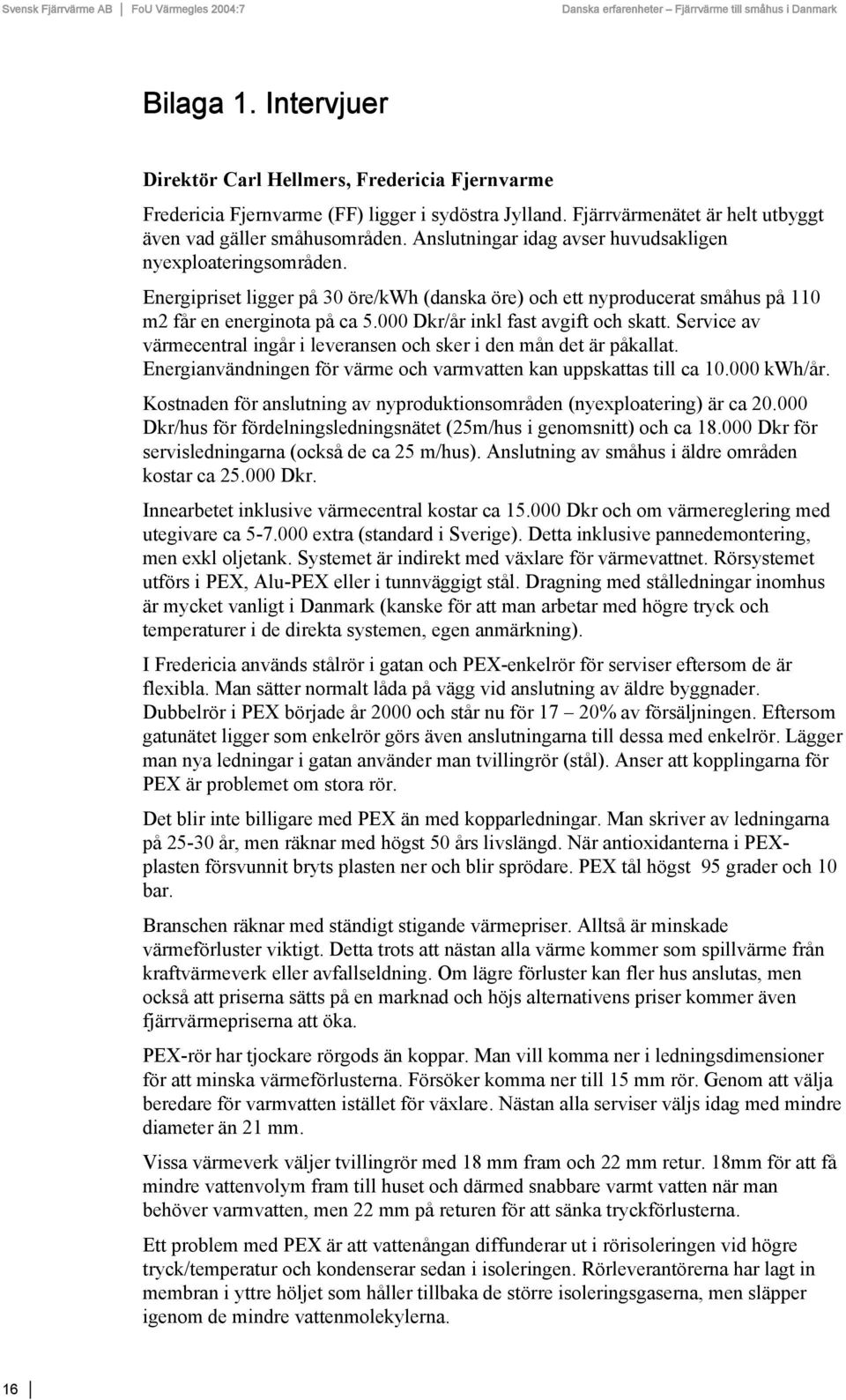

18 Bilaga 1. Intervjuer Direktör Carl Hellmers, Fredericia Fjernvarme Fredericia Fjernvarme (FF) ligger i sydöstra Jylland. Fjärrvärmenätet är helt utbyggt även vad gäller småhusområden. Anslutningar idag avser huvudsakligen nyexploateringsområden. Energipriset ligger på 30 öre/kwh (danska öre) och ett nyproducerat småhus på 110 m2 får en energinota på ca Dkr/år inkl fast avgift och skatt. Service av värmecentral ingår i leveransen och sker i den mån det är påkallat. Energianvändningen för värme och varmvatten kan uppskattas till ca kwh/år. Kostnaden för anslutning av nyproduktionsområden (nyexploatering) är ca Dkr/hus för fördelningsledningsnätet (25m/hus i genomsnitt) och ca Dkr för servisledningarna (också de ca 25 m/hus). Anslutning av småhus i äldre områden kostar ca Dkr. Innearbetet inklusive värmecentral kostar ca Dkr och om värmereglering med utegivare ca extra (standard i Sverige). Detta inklusive pannedemontering, men exkl oljetank. Systemet är indirekt med växlare för värmevattnet. Rörsystemet utförs i PEX, Alu-PEX eller i tunnväggigt stål. Dragning med stålledningar inomhus är mycket vanligt i Danmark (kanske för att man arbetar med högre tryck och temperaturer i de direkta systemen, egen anmärkning). I Fredericia används stålrör i gatan och PEX-enkelrör för serviser eftersom de är flexibla. Man sätter normalt låda på vägg vid anslutning av äldre byggnader. Dubbelrör i PEX började år 2000 och står nu för 17 20% av försäljningen. Eftersom gatunätet ligger som enkelrör görs även anslutningarna till dessa med enkelrör. Lägger man nya ledningar i gatan använder man tvillingrör (stål). Anser att kopplingarna för PEX är problemet om stora rör. Det blir inte billigare med PEX än med kopparledningar. Man skriver av ledningarna på år, men räknar med högst 50 års livslängd. När antioxidanterna i PEXplasten försvunnit bryts plasten ner och blir sprödare. PEX tål högst 95 grader och 10 bar. Branschen räknar med ständigt stigande värmepriser. Alltså är minskade värmeförluster viktigt. Detta trots att nästan alla värme kommer som spillvärme från kraftvärmeverk eller avfallseldning. Om lägre förluster kan fler hus anslutas, men också att priserna sätts på en marknad och höjs alternativens priser kommer även fjärrvärmepriserna att öka. PEX-rör har tjockare rörgods än koppar. Man vill komma ner i ledningsdimensioner för att minska värmeförlusterna. Försöker komma ner till 15 mm rör. Genom att välja beredare för varmvatten istället för växlare. Nästan alla serviser väljs idag med mindre diameter än 21 mm. Vissa värmeverk väljer tvillingrör med 18 mm fram och 22 mm retur. 18mm för att få mindre vattenvolym fram till huset och därmed snabbare varmt vatten när man behöver varmvatten, men 22 mm på returen för att sänka tryckförlusterna. Ett problem med PEX är att vattenångan diffunderar ut i rörisoleringen vid högre tryck/temperatur och kondenserar sedan i isoleringen. Rörleverantörerna har lagt in membran i yttre höljet som håller tillbaka de större isoleringsgaserna, men släpper igenom de mindre vattenmolekylerna. 16

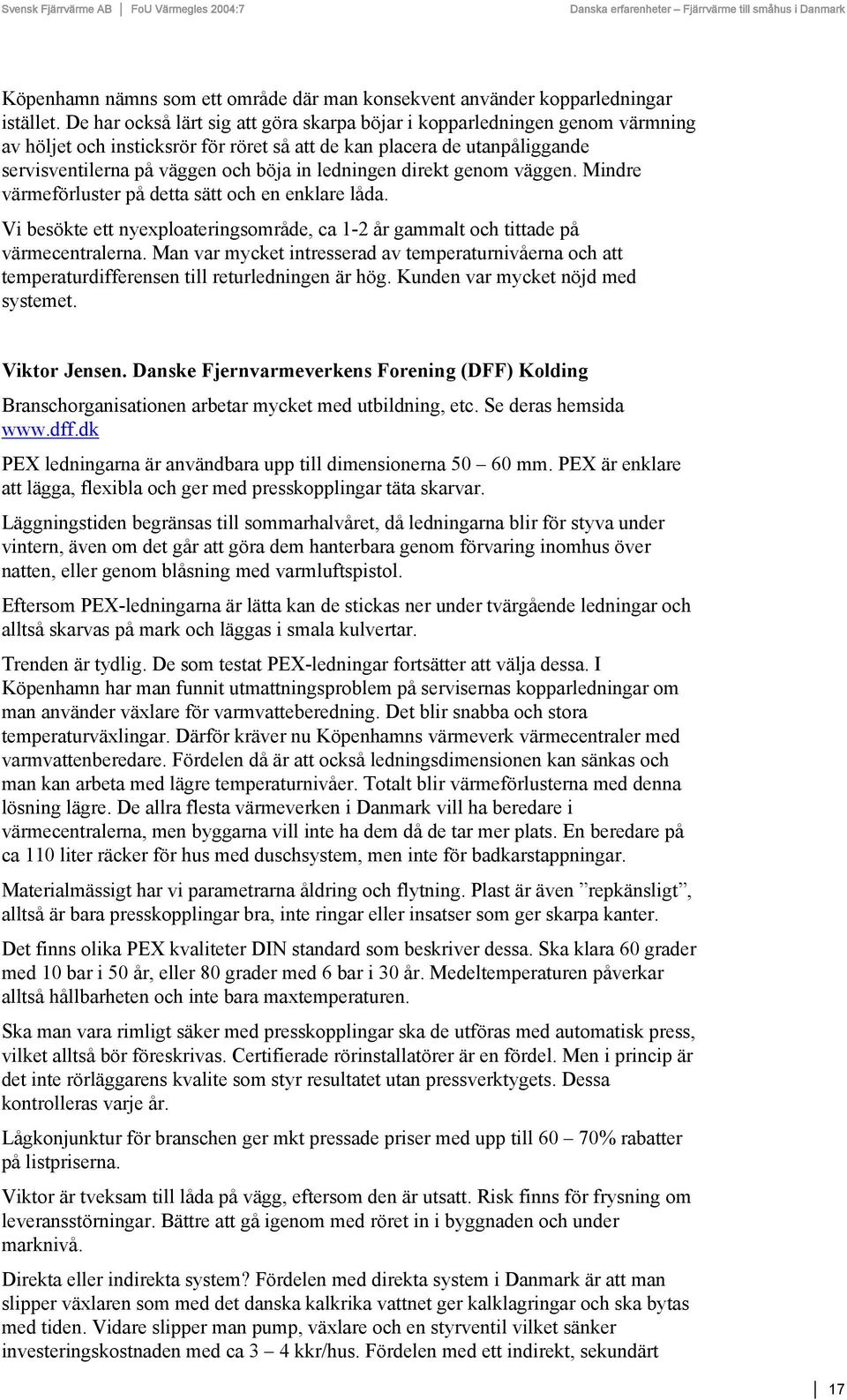

19 Köpenhamn nämns som ett område där man konsekvent använder kopparledningar istället. De har också lärt sig att göra skarpa böjar i kopparledningen genom värmning av höljet och insticksrör för röret så att de kan placera de utanpåliggande servisventilerna på väggen och böja in ledningen direkt genom väggen. Mindre värmeförluster på detta sätt och en enklare låda. Vi besökte ett nyexploateringsområde, ca 1-2 år gammalt och tittade på värmecentralerna. Man var mycket intresserad av temperaturnivåerna och att temperaturdifferensen till returledningen är hög. Kunden var mycket nöjd med systemet. Viktor Jensen. Danske Fjernvarmeverkens Forening (DFF) Kolding Branschorganisationen arbetar mycket med utbildning, etc. Se deras hemsida PEX ledningarna är användbara upp till dimensionerna mm. PEX är enklare att lägga, flexibla och ger med presskopplingar täta skarvar. Läggningstiden begränsas till sommarhalvåret, då ledningarna blir för styva under vintern, även om det går att göra dem hanterbara genom förvaring inomhus över natten, eller genom blåsning med varmluftspistol. Eftersom PEX-ledningarna är lätta kan de stickas ner under tvärgående ledningar och alltså skarvas på mark och läggas i smala kulvertar. Trenden är tydlig. De som testat PEX-ledningar fortsätter att välja dessa. I Köpenhamn har man funnit utmattningsproblem på servisernas kopparledningar om man använder växlare för varmvatteberedning. Det blir snabba och stora temperaturväxlingar. Därför kräver nu Köpenhamns värmeverk värmecentraler med varmvattenberedare. Fördelen då är att också ledningsdimensionen kan sänkas och man kan arbeta med lägre temperaturnivåer. Totalt blir värmeförlusterna med denna lösning lägre. De allra flesta värmeverken i Danmark vill ha beredare i värmecentralerna, men byggarna vill inte ha dem då de tar mer plats. En beredare på ca 110 liter räcker för hus med duschsystem, men inte för badkarstappningar. Materialmässigt har vi parametrarna åldring och flytning. Plast är även repkänsligt, alltså är bara presskopplingar bra, inte ringar eller insatser som ger skarpa kanter. Det finns olika PEX kvaliteter DIN standard som beskriver dessa. Ska klara 60 grader med 10 bar i 50 år, eller 80 grader med 6 bar i 30 år. Medeltemperaturen påverkar alltså hållbarheten och inte bara maxtemperaturen. Ska man vara rimligt säker med presskopplingar ska de utföras med automatisk press, vilket alltså bör föreskrivas. Certifierade rörinstallatörer är en fördel. Men i princip är det inte rörläggarens kvalite som styr resultatet utan pressverktygets. Dessa kontrolleras varje år. Lågkonjunktur för branschen ger mkt pressade priser med upp till 60 70% rabatter på listpriserna. Viktor är tveksam till låda på vägg, eftersom den är utsatt. Risk finns för frysning om leveransstörningar. Bättre att gå igenom med röret in i byggnaden och under marknivå. Direkta eller indirekta system? Fördelen med direkta system i Danmark är att man slipper växlaren som med det danska kalkrika vattnet ger kalklagringar och ska bytas med tiden. Vidare slipper man pump, växlare och en styrventil vilket sänker investeringskostnaden med ca 3 4 kkr/hus. Fördelen med ett indirekt, sekundärt 17

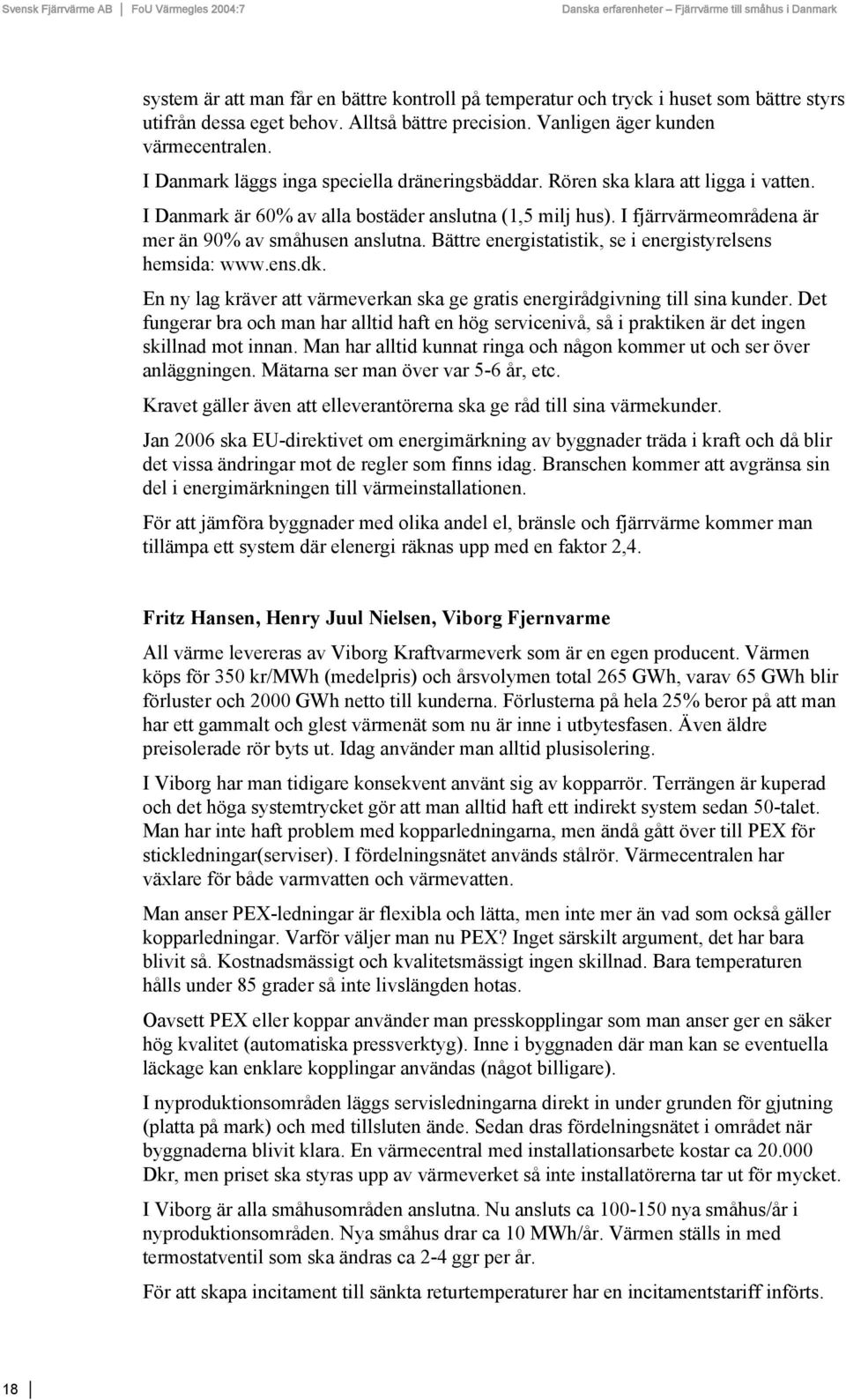

20 system är att man får en bättre kontroll på temperatur och tryck i huset som bättre styrs utifrån dessa eget behov. Alltså bättre precision. Vanligen äger kunden värmecentralen. I Danmark läggs inga speciella dräneringsbäddar. Rören ska klara att ligga i vatten. I Danmark är 60% av alla bostäder anslutna (1,5 milj hus). I fjärrvärmeområdena är mer än 90% av småhusen anslutna. Bättre energistatistik, se i energistyrelsens hemsida: En ny lag kräver att värmeverkan ska ge gratis energirådgivning till sina kunder. Det fungerar bra och man har alltid haft en hög servicenivå, så i praktiken är det ingen skillnad mot innan. Man har alltid kunnat ringa och någon kommer ut och ser över anläggningen. Mätarna ser man över var 5-6 år, etc. Kravet gäller även att elleverantörerna ska ge råd till sina värmekunder. Jan 2006 ska EU-direktivet om energimärkning av byggnader träda i kraft och då blir det vissa ändringar mot de regler som finns idag. Branschen kommer att avgränsa sin del i energimärkningen till värmeinstallationen. För att jämföra byggnader med olika andel el, bränsle och fjärrvärme kommer man tillämpa ett system där elenergi räknas upp med en faktor 2,4. Fritz Hansen, Henry Juul Nielsen, Viborg Fjernvarme All värme levereras av Viborg Kraftvarmeverk som är en egen producent. Värmen köps för 350 kr/mwh (medelpris) och årsvolymen total 265 GWh, varav 65 GWh blir förluster och 2000 GWh netto till kunderna. Förlusterna på hela 25% beror på att man har ett gammalt och glest värmenät som nu är inne i utbytesfasen. Även äldre preisolerade rör byts ut. Idag använder man alltid plusisolering. I Viborg har man tidigare konsekvent använt sig av kopparrör. Terrängen är kuperad och det höga systemtrycket gör att man alltid haft ett indirekt system sedan 50-talet. Man har inte haft problem med kopparledningarna, men ändå gått över till PEX för stickledningar(serviser). I fördelningsnätet används stålrör. Värmecentralen har växlare för både varmvatten och värmevatten. Man anser PEX-ledningar är flexibla och lätta, men inte mer än vad som också gäller kopparledningar. Varför väljer man nu PEX? Inget särskilt argument, det har bara blivit så. Kostnadsmässigt och kvalitetsmässigt ingen skillnad. Bara temperaturen hålls under 85 grader så inte livslängden hotas. Oavsett PEX eller koppar använder man presskopplingar som man anser ger en säker hög kvalitet (automatiska pressverktyg). Inne i byggnaden där man kan se eventuella läckage kan enklare kopplingar användas (något billigare). I nyproduktionsområden läggs servisledningarna direkt in under grunden för gjutning (platta på mark) och med tillsluten ände. Sedan dras fördelningsnätet i området när byggnaderna blivit klara. En värmecentral med installationsarbete kostar ca Dkr, men priset ska styras upp av värmeverket så inte installatörerna tar ut för mycket. I Viborg är alla småhusområden anslutna. Nu ansluts ca nya småhus/år i nyproduktionsområden. Nya småhus drar ca 10 MWh/år. Värmen ställs in med termostatventil som ska ändras ca 2-4 ggr per år. För att skapa incitament till sänkta returtemperaturer har en incitamentstariff införts. 18

21 De stora värmeläckagen från golvvärmesystem är mkt uppmärksammat och i energisparmaterial som värmeverken använder anges ökade förluster med upp till 30%. Kostnadsuppgifter, ritningar mm lämnades för ett nyexploateringsområde med radhus (Söbacken). Här användes PEX endast för servisledningar (parserviser) och stål för fördelningsnätet. 55 hus i området. Fördelningsledning på 7,5 m/hus och 12,2 m/hus. Totalkostnad exkl moms för nätet blev Dkr/hus fördelat på markarbete 55%, rörarbete 16% och material 29%. Ritningsmaterial för ett parhusområde (Asmild) med 28 hus krävde 16 m/hus fördelningsledning och 23 m/hus i servisledning. Christian Jörgensen, Logstor Bild 8. Lögstörs fabrik i Lögstör. Picture 8. The Logstor plant in Lögstör. Redan på 70-talet testades PEX-rör och PUR-isolering. Man såg att det fanns en viss risk för syrediffusion och kompletterade med PE-plastfolie. Nu kvarstod en syrediffusion, men på en acceptabel nivå. I slutet på 80-talet godkändes produkten av ett forskningsinstitut för tryck under 6 bar och max 95 grader. Vid lägre temperaturer tål röret högre tryck. Det finns andra leverantörer med rör som är godkända för upp till 10 bar vid 95 grader. PEX-rör med mindre dimensioner än 63 mm tillverkar man idag själva Det finns PEXrör upp till 110 mm på rulle (max 1000 m) men dessa har sämre isolering (160 mm ytterdiameter). Vid diametrar över 50 mm börjar stålledningar bli billigare än PEX. Värmeförlusterna är viktiga att hålla nere. Logstor har isolering med lambda under 25 mw. PEX-rör med 22 mm har en innediameter på 15 mm, jfr Koppar-rör 22mm med ca 19 mm innediameter. 19

22 Nästa PEX-rör generation kommer hålla 20, respektive 25 mm i ytterdiameter, men ha tunnare väggar och tåla 6 bar. Christian anför att tvillingrör i koppar är enklare att arbeta med PEX gärna vill rulla upp sig när man lägger ut dem. Finns i dimensioner upp till 35 mm på rulle. PEX tvilling finns på rulle upp till 50 mm. Med presskopplingar blir det inga reklamationer. Vid lödning används i Danmark alltid lödtenn med 15 20% silver. Verktyg för presskoppling finns för < 35 mm och ett fotpumpat pressverktyg kostar ca Dkr. Är lödningarna i en kopparledning en potentiell korrosionspunkt? Vet ej. Vad händer i presskopplingen om CU-materialet flyter, kvarstår trycket? Vet ej, men det är vid igångstartningen som ledningarna utsätts för störst påkänningar. Mycket diskussioner om vattendiffusion i PEX-ledningar. Anser inte detta längre något problem utom i ett fall. Om ledningen ständigt ligger nere i grundvattnet, så kommer isoleringen bli vattenmättad på en tidsperiod om år eftersom ångtrycket då blir högre utanför rörmanteln och ingen upptorkning kan ske. Utvecklingen går mot allt bättre isolerförmåga (men just nu leds utvecklingen av StarPipe med MicroPUR isolering på 21,6 mw/mk). 20

23 Bilaga 2. Systemalternativ för värmecentraler. 21
