1 RAPPORT MKB FÖR NY DETALJPLAN ERIKSLID OMGIVNINGSBULLER SLUTRAPPORT

2 UPPDRAG 89896, MKB för ny detaljplan Erikslid Titel på rapport: Omgivningsbuller Status: Datum: MEDVERKANDE Beställare: Kontaktperson: Skellefteå kommun Berith Juvonen Konsult: Uppdragsansvarig: Kvalitetsgranskare: Tyréns AB Frida Feil Jonas Aråker REVIDERINGAR Revideringsdatum ÅR-MÅN-DAG Version: X.Y exv..0 Initialer: Namn, Företag Handläggare: Örjan Lindholm Datum: Handlingen granskad av: Jonas Aråker Datum: Tyréns AB Västra Norrlandsgatan 0B 90 7 Umeå Tel: Säte: Stockholm Org.nr:

3 SAMMANFATTNING I den här rapporten redovisas en bullerutredning som underlag för en MKB för området Erikslid i centrala Skellefteå. En detaljplan håller på att tas fram för att utreda förutsättningarna för bostadsbebyggelse i form av flerbostadshus samt möjliggöra för äldreomsorg inom området. Området Erikslid utsätts för trafikbuller från främst Klockarbergsvägen, men även av industribuller från en befintlig elpanna på området. I det redovisade förslaget på byggnader är det till bostadsbyggnader med 4 våningar, placerade längs Klockarbergsvägen. Samt ett punkthus i 8 våningar lite längre från vägen. I förslaget finns även ett äldreboende med tre våningar i skydd bakom bostadsbyggnaderna vid vägen. Bullerberäkningarna visar att bostadsbyggnaderna vid Klockarbergsvägen får ekvivalenta trafikbullernivåer över 60 dba, som mest 64 dba, och måste därmed tillämpa ljuddämpad sida om inte lägenheterna är mindre än 5 kvadratmeter. Maximal ljudnivå från vägtrafik beräknas vara som högst 79 dba. Beräknad ekvivalent ljudnivå från elpannan är som högst 60 dba vid fasad. Med hänsyn till trafikbuller kan bostäder inom området placeras enligt de föreslag som redovisats. För att tillgodose kraven i trafikbullerförordningen fordras att de bostadsbyggnader som ligger närmast Klockarbergsvägen har lägenheter med minst hälften av bostadsrummen mot ljuddämpad sida (gårdssidan), där den ekvivalenta ljudnivån är högst 55 dba och den maximala ljudnivån är högst 70 dba. Alternativt kan lägenheter mindre än 5 kvadratmeter anordnas, då dessa har riktvärdet 65 dba ekvivalent ljudnivå vid fasad. För äldreboendet och punkthuset kan fri planlösning tillämpas. Eventuella uteplatser placeras så att ljudnivån underskrider riktvärdena 50 dba ekvivalent och 70 dba maximal ljudnivå, t.ex. mot innergård. Om uteplats istället planeras där riktvärdena överskrids, fordras att en gemensam uteplats anordnas där ljudnivån underskrider riktvärdena. Alternativt kan en delvis inglasning av uteplats användas för att sänka ljudnivån. Beräknade ekvivalenta ljudnivåer från elpannan är högre än högsta tillåtna ljudnivå enligt riktvärden för industribuller. Under tiden elpannan är kvar måste den därmed ljuddämpas. Helst så att ljudnivån vid närmaste fasad är under 45 dba. Detta för att inte behöva tillämpa ljuddämpad sida gällande industribuller, vilket är svårt då det i många fall är höga trafikbullernivåer på den sidan som är vänd från elpannan. ()

4 INNEHÅLLSFÖRTECKNING INLEDNING... 5 BEDÖMNINGSGRUNDER AKUSTISKA BEGREPP RIKTVÄRDEN UTOMHUS FÖR BULLER FRÅN SPÅRTRAFIK OCH VÄGAR VÄGLEDNING OM INDUSTRIBULLER VID NYA BOSTÄDER EXEMPEL PÅ LJUDNIVÅER... 7 BERÄKNINGAR BERÄKNINGSPROGRAM INDATA I BERÄKNINGARNA KÄLLDATA VÄGTRAFIK KÄLLDATA INDUSTRI RESULTAT FÖRSLAG TILL ÅTGÄRDER... 6 KOMMENTARER... 7 SLUTSATS... 8 BILAGOR... 4()

5 INLEDNING På området Erikslid i Skellefteå planeras för ca till 4 st. flerbostadshus. De som ligger närmast den vältrafikerade Klockarbergsvägen planeras till ca 4 våningar och punkthuset längre bort från vägen planeras till ca 8 st. våningar. På området planeras även för ett äldreboende i tre plan. I nuläget finns det en elpanna på området som bidrar till omgivningsbullret. Den planeras på sikt att tas bort. I den här rapporten redovisas beräknade ljudnivåer från trafik och industri och jämförs med gällande riktvärden. BEDÖMNINGSGRUNDER Buller anses, framförallt i större tätorter, vara ett folkhälsoproblem. När människan utsätts för buller är vanligaste reaktionen en känsla av obehag. Därutöver anses buller bl.a. orsaka stressreaktioner, kommunikationsproblem, trötthet, irritation, blodtrycksförändringar och störningar vid sömn och vila.. AKUSTISKA BEGREPP Ljud vars styrka är konstant i tiden mäts ofta i decibel med beteckningen dba. Indexet A efter db indikerar att ljudnivån vid olika frekvenser har korrigerats efter hur det mänskliga örat uppfattar frekvenser. Det mänskliga örat uppfattar högre frekvenser bättre än låga. Riktvärden för buller anges ofta i bullermåtten ekvivalent ljudnivå och maximal ljudnivå. Ekvivalent ljudnivå avser en medelljudnivå under en given tidsperiod, till exempel under ett dygn för vägtrafikbuller. Maximal ljudnivå avser den högsta ljudnivån, under t.ex. en passage av ett tungt fordon. Denna mäts vanligtvis med tidskonstanten Fast vilket innebär att integrationstiden för instrumentet är 5 ms. Riktvärden utomhus anges som frifältsvärden. Detta innebär att beräknad eller uppmätt ljudnivå inte är påverkad av reflex i egen fasad, men ljudnivån inkluderar andra reflexer.. RIKTVÄRDEN UTOMHUS FÖR BULLER FRÅN SPÅRTRAFIK OCH VÄGAR Den juni 05 trädde nya riktlinjer i kraft gällande buller vid bostadsbyggande i form av Förordningen om trafikbuller vid bostadsbyggnader (Svensk författningssamling, förordning 05:6). För nybyggnation av bostäder ersätter denna bestämmelse riktvärden från infrastrukturpropositionen (996/97:5), som dock fortfarande kan vara tillämpbara vid befintliga bostäder eller väsentlig ombyggnad av infrastruktur. I förordningen finns bestämmelser om riktvärden gällande buller utomhus vid bostadsbyggnader från spårtrafik, vägar och flygplatser. Förordningen innehåller även bestämmelser när det gäller beräkning av bullervärden vid bostadsbyggnader. I den senaste förändringen i förordningen som gäller från juli 07, höjdes riktvärdet för ekvivalent ljudnivå vid fasad med 5 dba till 60 dba (65 dba för små bostäder). Bestämmelserna ska tillämpas vid planläggning, ärenden om bygglov (för ombyggnationer eller icke planlagd mark), och ärenden om förhandsbesked i bedömningen av om kravet på förebyggande av olägenhet för människors hälsa är uppfyllt enligt kap. 6 a plan- och bygglagen (00:900). I tabell sammanfattas de riktvärden som gäller ljud från spår- och vägtrafik. 5()

6 Tabell. Riktvärden utomhus för ljudnivå från väg- och spårtrafik vid nya bostadsbyggnader. Ljudnivå utomhus, frifältsvärde [dba] Ekvivalent A-vägd ljudnivå, LpAeq Maximal A-vägd ljudnivå, LpAFmax Ljudnivå vid en bostadsbyggnads fasad som inte bör överskridas Dock om bostaden 5 m 60 ) 65 ) - - Ljudnivå som inte bör överskridas vid en uteplats, om ) en sådan ska anordnas i anslutning till byggnaden Om ljuddämpad sida krävs, se ), gäller att ljudnivån vid fasad på den ljuddämpade sidan får vara högst ) (kl. -06) ) Kan överskridas om minst hälften av bostadsrummen är vända mot ljuddämpad sida. ) Kan överskridas med som mest 0 dba-enheter fem gånger per timme mellan kl och.00 ) Upp till fem överskridanden per natt kan accepteras.. VÄGLEDNING OM INDUSTRIBULLER VID NYA BOSTÄDER Som ett stöd vid planläggning och byggande av bostäder i områden som är utsatta för buller från industrier och annan liknande verksamhet har Boverket tagit fram en vägledning. Detta presenteras i Rapport 05: Industri och annat verksamhetsbuller vid planläggning och bygglovsprövning av bostäder, från april 05. I tabell nedan sammanfattas de riktvärden som Boverket anger. Tabell. Högsta ljudnivå från industri/annan verksamhet vid nya bostäder. Ljudnivå ) utomhus vid fasad, frifältsvärde [dba] LpAeq dag (06-8) LpAeq kväll (8-) samt lör-, sön- och helgdag (06-8) LpAeq natt (-06) Zon A: Bostadsbyggnader bör kunna accepteras upp till angivna nivåer. Zon B: Bostadsbyggnader bör kunna accepteras förutsatt att tillgång till ljuddämpad sida finns och att byggnaderna bulleranpassas Zon C: Bostadsbyggnader bör inte accepteras >60 >55 >50 ) Ljudnivåerna i tabellen kan även användas vid planläggning av skolor, förskolor och vårdlokaler, dock bör de tillämpas för de tidpunkter då lokalerna används. På skol- eller förskolegårdar är det önsvärt att ha en ekvivalent ljudnivå dagtid om högst 50 dba på de delar som är avsedda för lek, rekreation och pedagogisk verksamhet. Utöver detta gäller följande för frifältsvärde utomhus vid bostadsfasad: Maximala ljudnivåer (L pafmax > 55 dba) bör inte förekomma nattetid klockan -06 annat än vid enstaka tillfällen. Om de berörda byggnaderna har tillgång till en ljuddämpad sida avser begränsningen i första hand den ljuddämpade sidan. Vissa ljudkaraktärer är särskilt störningsframkallande. I de fall verksamhetens buller karakteriseras av ofta återkommande impulser som vid nitningsarbete, lossning av metallskrot och liknande eller innehåller ljud med tydligt hörbara tonkomponenter bör värdena i tabell sänkas med 5 dba. I de fall den bullrande verksamheten endast pågår en del av någon av tidsperioderna ovan, eller om ljudnivån från verksamheten varierar mycket, bör den ekvivalenta ljudnivån bestämmas för den tid då den bullrande verksamheten pågår. Dock bör den ekvivalenta ljudnivån bestämmas för minst en timme, även vid kortare händelser. 6()

7 Ljuddämpad sida I zon B bör bostadsbyggnader ha en ljuddämpad sida där ljudnivåerna uppfylls utomhus vid bostadens fasad samt vid en gemensam eller privat uteplats om en sådan anordnas i anslutning till byggnaden, se tabell. Minst hälften av bostadsrummen bör vara vända mot den ljuddämpade sidan. Tabell. Högsta ljudnivå från industri/annan verksamhet på ljuddämpad sida. Ljudnivå ) utomhus vid fasad och uteplats, frifältsvärde [dba] LpAeq dag (06-8) LpAeq kväll (8-) LpAeq natt (-06) Ljuddämpad sida Uteplatser och balkonger Om detaljplanen medger att varje bostad har tillgång till en uteplats eller balkong, gemensam eller privat, i nära anslutning till bostaden så bör den uppfylla de ljudnivåer som anges i tabellerna. I zon B bör balkonger och andra uteplatser normalt placeras på bostadens ljuddämpade sida. Om det inte är möjligt kan en acceptabel ljudmiljö ibland skapas till exempel med en delvis inglasning eller ett ljudabsorberande ytskikt..4 EXEMPEL PÅ LJUDNIVÅER I tabell 4 visas exempel på ungefärliga ljudnivåer så att det är lättare att jämföra mot riktvärden. Tabell 4. Tabellen visar exempel på olika ljudnivåer som kan förekomma i vardagen. Händelse Ljudnivå, dba Tyst sovrum 0 Kylskåp, m 0 Bakgrund kontor 40 Normalt samtal 65 Inuti personbil 70 Storstadsgata 75 Passerande godståg, 00 m 80 Motorsåg, m. Diskotek 00 BERÄKNINGAR. BERÄKNINGSPROGRAM Beräkningarna har utförts i programmet SoundPLAN version 8.0. Programmet följer denna beräkningsmodell: Naturvårdsverkets rapport 465, Nordisk beräkningsmodell, reviderad 996, för vägtrafikbuller. Nordiska beräkningsmodellen för externt industribuller, DAL. Metoden antar ett svagt medvindsfall från källa till mottagare. Beräkningsgången kan kort beskrivas enligt följande: En markmodell över området har använts som grunddata i programmet. På modellen placeras sedan byggnader, vägar mm. Utgående från modellen har samtliga bullerkällor av betydelse placerats in, inklusive höjd. Dämpande parametrar som ingår i beräkningen är bl.a. dämpning p.g.a. avståndet, atmosfärsdämpning, markdämpning (hård eller mjuk mark). Upp till st reflektioner från objekt, t.ex. byggnader, är inkluderade i beräkningen. 7()

8 Hårda markytor har använts för vatten och asfalt. Dessa ytor ger upphov till reflex vid ljudutbredning (mjuk mark absorberar ljudet). Resultatet redovisas som beräknade ljudnivåer i dba.. INDATA I BERÄKNINGARNA Som underlag till beräkningarna har fastighetskartan samt markhöjder med gridavstånd m från Metria använts, daterade På denna har de nya byggnaderna placerats. Markytor har satts till mjuka, förutom vägar och vattenytor som är hårda. För maximal ljudnivå vid fasad är inställningen i programmet att ljudnivån för den 5:e högsta ljudnivån under natt beräknas, utifrån att % av dygnets totala antal tunga fordon passerar under natt. För maximal ljudnivå vid uteplats är inställningen i programmet att ljudnivån för den 5:e högsta ljudnivån per medeltimme under dag och kväll beräknas, utifrån att 6 % av dygnets totala antal tunga fordon passerar under medeltimmen... KÄLLDATA VÄGTRAFIK I tabell 5 redovisas trafikdata för de vägar som ligger närmast och därmed bidrar mest när det gäller buller från vägtrafik. Värdena har hämtats från uppmätta trafiksiffror. Dessa har sedan räknats upp med Trafikverkets uppräkningstal EVA, vilket för Västerbotten är 0 % för personbilar och 4 % för lastbilar för att motsvara ett framtida prognostiserat trafikflöde år 040. Vi redovisar endast beräkningar för prognosåret. Dessa beräknade värden är ca dba högre än nuvarande nivåer. Tabell 5. Tabellen visar prognostiserade trafikdata som används i beräkningarna. Väg Dygnstrafik Andel tung trafik, % Skyltad hastighet, km/h Klockarbergsvägen, väster (70) Klockarbergsvägen, öster Lasarettsvägen, söder Lasarettsvägen, norr Eriksgatan KÄLLDATA INDUSTRI På området finns det nu en hög byggnad med en elpanna och tillhörande fläktar, samt en friliggande transformator precis norr om byggnaden. Ljudeffekter för dessa har hämtats från uppmätta värden i Bullerutredning elpanna Erikslid, daterad I tabell 6 redovisas de ljudeffekter som används i bullerberäkningarna. Tabell 6. Ljudeffekter för bullerkällor i industribullerberäkningen. Bullerkälla Ljudeffekt, dba Placering Ventilationsöppning 7 Vägg öster Ventilationsöppning 66 Vägg öster Röröppning 6 Vägg öster Ventilationshuv 75 Vägg söder Ventilationshuv 75 Vägg söder Frånluftsfläkt 90 Vägg väster Takventilation lågtak 60 På lägre tak Takventilation högtak 7 På högre tak Transformator 77 Fristående norr om elpanna 8()

9 4 RESULTAT Resultatet av bullerutredningen redovisas bl.a. som bilagor sist i rapporten enligt tabell 7. Tabell 7. Bilagor som medföljer rapporten. Bilaga Kommentar AK0 Ekvivalent ljudnivå från elpanna, m över mark, samt tabell med ljudnivåer vid fasad, frifältsvärden. AK0 Ekvivalent ljudnivå från vägtrafik, m över mark, samt tabell med ljudnivåer vid fasad, frifältsvärden. AK0 Ekvivalent ljudnivå från vägtrafik, m över mark, samt tabell med ljudnivåer vid fasad, frifältsvärden. Elpannan borttagen och ersatt med bostadshus i öppningen. AK04 Maximal ljudnivå från vägtrafik, m över mark, samt tabell med ljudnivåer,5 m från fasad (uteplats), frifältsvärden. AK05 Maximal ljudnivå från vägtrafik, m över mark, samt tabell med ljudnivåer,5 m från fasad (uteplats), frifältsvärden. Elpannan borttagen och ersatt med bostadshus i öppningen. Närmaste fasad är ca 5 m från Klockarbergsvägen. Den ekvivalenta trafikbullernivån har beräknats till som högst 64 dba och den maximala ljudnivån till 79 dba, se figur. I figur syns även punkthuset uppe till vänster i figuren. Då den ligger ca 80 m från vägen beräknas ljudnivåerna vara lägre, som högst 55 dba ekvivalent ljudnivå. Därmed kan fri planlösning tillämpas för punkthuset med hänsyn till trafikbuller. Även för vårdboendet uppe till höger i figuren kan fri planlösning tillämpas med hänsyn till trafikbuller. I figur visas beräknad ekvivalent ljudnivå från elpannan. Det är lägre riktvärden för industribuller jämfört med trafikbuller, se tabell. I figur ser man att byggnaden som ligger väster om elpannan får ekvivalenta ljudnivåer vid fasad som ligger över högsta tillåtna ekvivalenta ljudnivåer, som mest 60 dba. Även äldreboendet får ljudnivåer som ligger över högsta tillåtna ekvivalenta ljudnivå under natt, 50 dba. För att se beräknade ljudnivåer mer i detalj, se bilagor sist i rapporten 9()

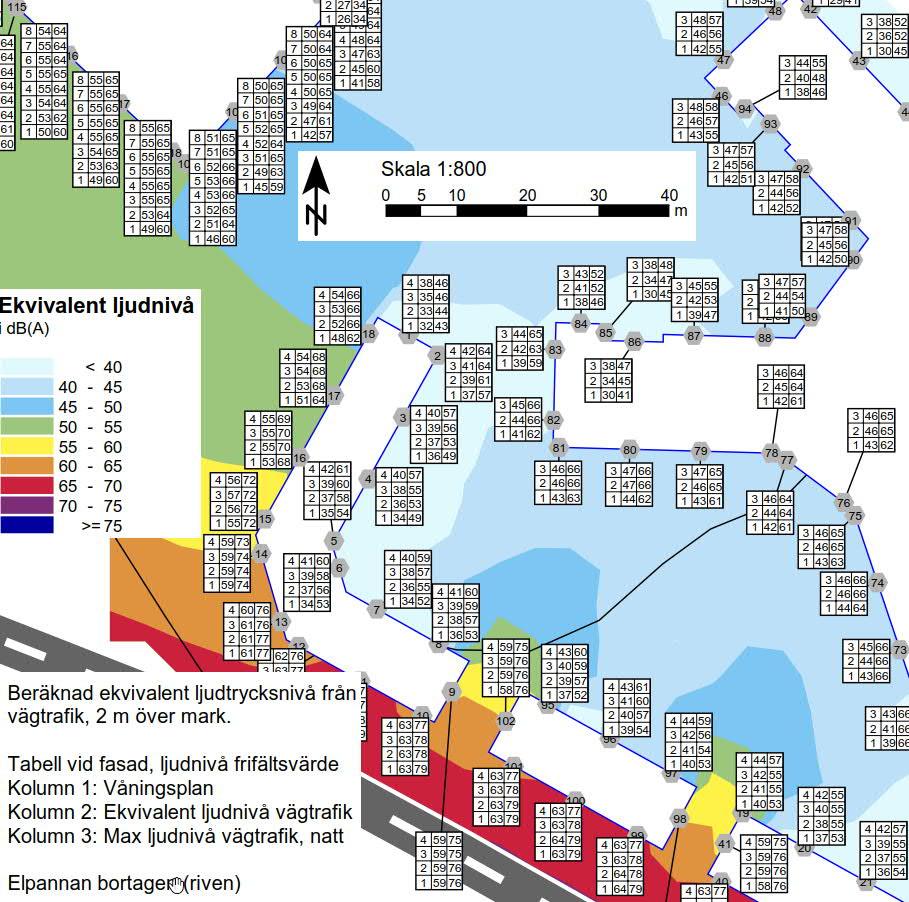

10 Figur. Beräknad ljudnivå från vägtrafik vid fullt genomförd detaljplan, urklipp från bilaga AK0. 0()

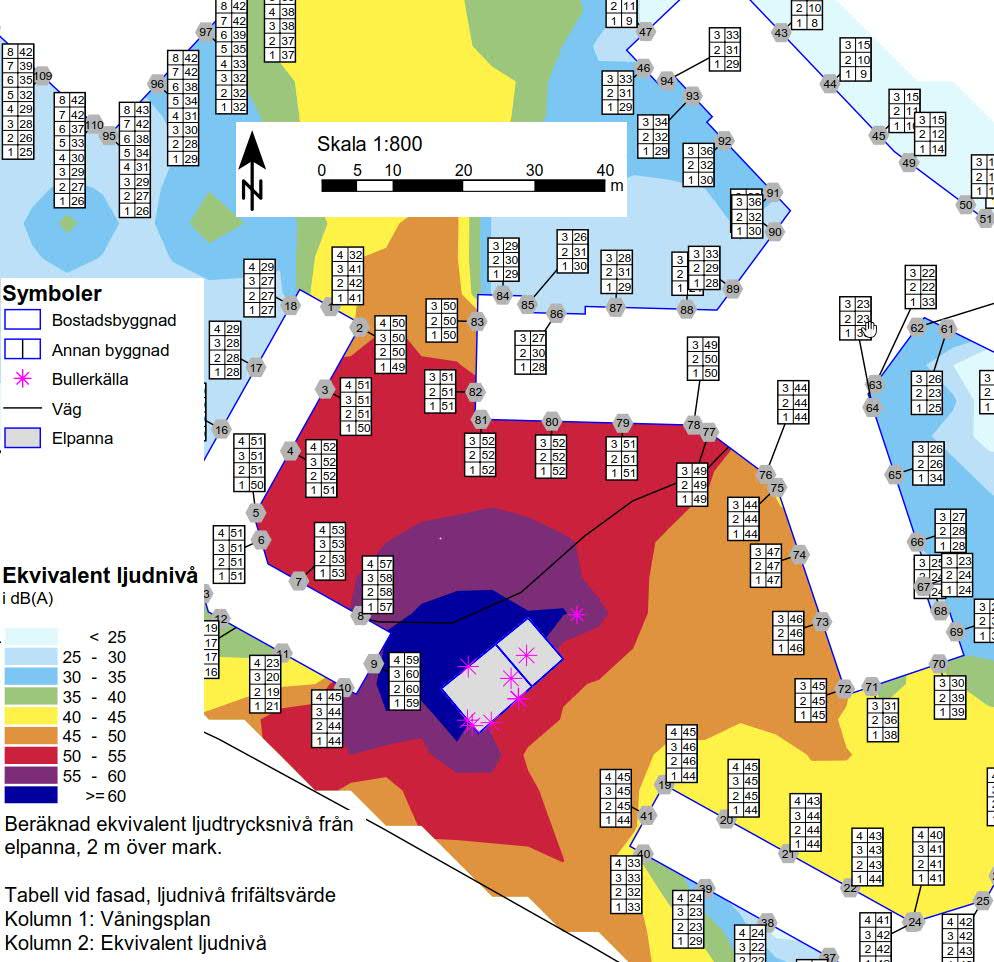

11 Figur. Beräknad ekvivalent ljudnivå från elpanna, urklipp från bilaga AK0. 5 FÖRSLAG TILL ÅTGÄRDER Om elpannan ska vara kvar måste den bullerdämpas, då beräknade värden ligger långt över riktvärden i tabell. Speciellt frånluftsfläkten som är på den västra väggen behöver ljuddämpas. För bostadshusen mot Klockarbergsvägen är beräknad ekvivalent ljudnivå över 60 dba. För dessa fordras därmed genomgående lägenheter där minst hälften av bostadsrummen har en yttervägg mot gård, ljuddämpad sida. Alternativt att lägenheterna är mindre än 5 kvadratmeter, då riktvärdet för dessa är 65 dba, se tabell. För äldreboendet och punkthuset är det fri planlösning då ekvivalent ljudnivå är under 60 dba. Uteplatser ska placeras så att riktvärdena 50 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå klaras, se bilaga AK04 och AK05 för beräknade ljudnivåer m över mark och,5 m från fasad under dag och kväll. Om en gemensam uteplats som uppfyller riktvärdena anordnas inne på gård, kan privata uteplatser utgöra ett komplement och placeras valfritt, ()

12 även där ovan angivna värden överskrids. Alternativt kan bullerutsatta balkonger förses med delvis inglasning. Upp till 75 % inglasning accepteras för att det ska få kallas uteplats. Med inglasning kan normalt upp till 0 dba ljuddämpning erhållas. Det är den ekvivalenta ljudnivån som i de flesta fallen är dimensionerande för åtgärder inomhus. 6 KOMMENTARER Om elpannan ska vara kvar måste den ljuddämpas, helst så att beräknad ekvivalent ljudnivå vid fasad är under 45 dba. Detta för att undvika att behöva tillämpa ljuddämpad sida för industribuller, se tabell och tabell. Det kan vara svårt att uppnå ljuddämpad sida gällande industribuller för bostäderna som ligger närmast Klockarbergsvägen, detta då den ljuddämpade sidan i det fallet är ut mot den hårt trafikerade Klockarbergsvägen. Boverket skriver i Frågor och svar om buller, daterad , att Det är inte acceptabelt att planerad bebyggelse exponeras för trafikbuller på ena sidan och industribuller på den andra, motsatta sidan. Ljudnivån inomhus ska uppfylla de ljudkrav som ställs i Boverkets byggregler. Nuvarande krav för bostadsrum är 0 dba ekvivalent ljudnivå och 45 dba maximal ljudnivå under natt för ljudklass C. 7 SLUTSATS Med hänsyn till trafikbuller kan byggnader inom fastigheten placeras enligt det förslag som redovisats (utan elpanna). För att tillgodose villkoren i trafikbullerförordningen fordras att bostadshus med lägenheter mot Klockarbergsvägen där ekvivalent ljudnivå överskrider 60 dba har minst hälften av bostadsrummen mot ljuddämpad sida (gårdssidan), alternativt att lägenheterna är mindre än 5 kvadratmeter mot Klockarbergsvägen. Om elpannan ska vara kvar måste de dominerande bullerkällorna ljuddämpas. Uteplatser kan inte placeras fritt. För platser där riktvärdena överskrids kan en gemensam uteplats anordnas där riktvärdena uppfylls, förslagsvis inne på gården. Alternativt kan upp till 75 % inglasning användas för att sänka ljudnivån på uteplats så att riktvärdena uppfylls, t.ex. för eventuella balkonger på punkthuset. 8 BILAGOR Här nedan redovisas bilagor som medföljer rapporten. ()

13 Objekt: Erikslid Beräknad ekvivalent ljudtrycksnivå från elpanna, m över mark. Tabell vid fasad, ljudnivå frifältsvärde Kolumn : Våningsplan Kolumn : Ekvivalent ljudnivå Mjuk mark i beräkning Symboler Bostadsbyggnad Annan byggnad Bullerkälla Väg Elpanna Ekvivalent ljudnivå i db(a) < >= 60 Beräkning Programvara: Typ: GNM, FNM Standard: DAL Beräkningsnummer, Datum, Tid , : , :4 Adress: Västra Norrlandsgatan 0B 90 7 Umeå Tel: Fax: Skala : m Handläggare: Örjan Lindholm Uppdrag Nr: Nummer: AK0 Storlek: A Datum:

14 Objekt: Erikslid Beräknad ekvivalent ljudtrycksnivå från vägtrafik, m över mark. Tabell vid fasad, ljudnivå frifältsvärde Kolumn : Våningsplan Kolumn : Ekvivalent ljudnivå vägtrafik Kolumn : Max ljudnivå vägtrafik, natt Mjuk mark i beräkning Symboler Bostadsbyggnad Annan byggnad Väg Elpanna Väg i beräkning Ekvivalent ljudnivå i db(a) < >= 75 Beräkning Programvara: Typ: GNM, FNM Standard: RTN 996 Beräkningsnummer, Datum, Tid , 5: , 5:09 Adress: Västra Norrlandsgatan 0B 90 7 Umeå Tel: Fax: Skala : m Handläggare: Örjan Lindholm Uppdrag Nr: Nummer: AK0 Storlek: A Datum:

15 Objekt: Erikslid Beräknad ekvivalent ljudtrycksnivå från vägtrafik, m över mark. Tabell vid fasad, ljudnivå frifältsvärde Kolumn : Våningsplan Kolumn : Ekvivalent ljudnivå vägtrafik Kolumn : Max ljudnivå vägtrafik, natt Elpannan bortagen (riven) Mjuk mark i beräkning Symboler Bostadsbyggnad Annan byggnad Väg Väg i beräkning Ekvivalent ljudnivå i db(a) < >= 75 Beräkning Programvara: Typ: GNM, FNM Standard: RTN 996 Beräkningsnummer, Datum, Tid , 08: , 08:4 Adress: Västra Norrlandsgatan 0B 90 7 Umeå Tel: Fax: Skala : m Handläggare: Örjan Lindholm Uppdrag Nr: Nummer: AK0 Storlek: A Datum:

16 Objekt: Erikslid Beräknad maximal ljudtrycksnivå från vägtrafik, m över mark. Tabell,5 m från fasad (uteplats), ljudnivå frifältsvärde Kolumn : Våningsplan Kolumn : Ekvivalent ljudnivå vägtrafik Kolumn : Max ljudnivå dag och kväll, 5:e högsta per timme Mjuk mark i beräkning Symboler Bostadsbyggnad Annan byggnad Väg Elpanna Väg i beräkning Maximal ljudnivå i db(a) < >= 90 Beräkning Programvara: Typ: GNM, FNM Standard: RTN 996 Beräkningsnummer, Datum, Tid , : , :0 Adress: Västra Norrlandsgatan 0B 90 7 Umeå Tel: Fax: Skala : m Handläggare: Örjan Lindholm Uppdrag Nr: Nummer: AK04 Storlek: A Datum:

17 Objekt: Erikslid Beräknad maximal ljudtrycksnivå från vägtrafik, m över mark. Tabell,5 m från fasad (uteplats), ljudnivå frifältsvärde Kolumn : Våningsplan Kolumn : Ekvivalent ljudnivå vägtrafik Kolumn : Max ljudnivå dag och kväll, 5:e högsta per timme Elpannan bortagen (riven) Mjuk mark i beräkning Symboler Bostadsbyggnad Annan byggnad Väg Väg i beräkning Maximal ljudnivå i db(a) < >= 90 Beräkning Programvara: Typ: GNM, FNM Standard: RTN 996 Beräkningsnummer, Datum, Tid , : , :4 Adress: Västra Norrlandsgatan 0B 90 7 Umeå Tel: Fax: Skala : m Handläggare: Örjan Lindholm Uppdrag Nr: Nummer: AK05 Storlek: A Datum:
