1 FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND

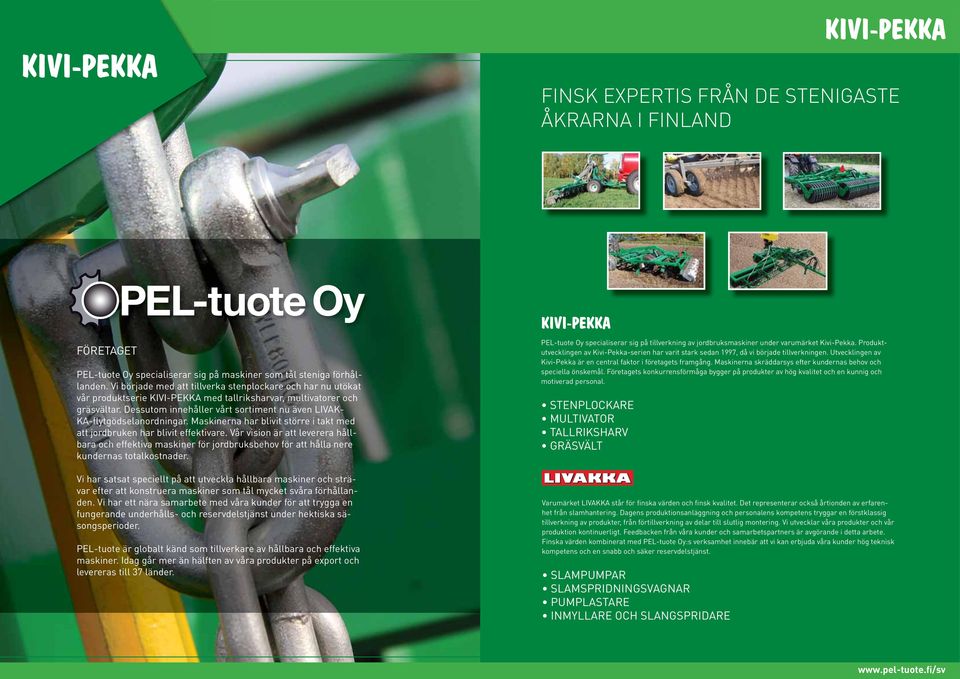

2 FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND FÖRETAGET PEL-tuote Oy specialiserar sig på maskiner som tål steniga förhållanden. Vi började med att tillverka stenplockare och har nu utökat vår produktserie KIVI-PEKKA med tallriksharvar, multivatorer och gräsvältar. Dessutom innehåller vårt sortiment nu även LIVAK- KA-flytgödselanordningar. Maskinerna har blivit större i takt med att jordbruken har blivit effektivare. Vår vision är att leverera hållbara och effektiva maskiner för jordbruksbehov för att hålla nere kundernas totalkostnader. Vi har satsat speciellt på att utveckla hållbara maskiner och strävar efter att konstruera maskiner som tål mycket svåra förhållanden. Vi har ett nära samarbete med våra kunder för att trygga en fungerande underhålls- och reservdelstjänst under hektiska säsongsperioder. PEL-tuote är globalt känd som tillverkare av hållbara och effektiva maskiner. Idag går mer än hälften av våra produkter på export och levereras till 37 länder. PEL-tuote Oy specialiserar sig på tillverkning av jordbruksmaskiner under varumärket Kivi-Pekka. Produktutvecklingen av Kivi-Pekka-serien har varit stark sedan 1997, då vi började tillverkningen. Utvecklingen av Kivi-Pekka är en central faktor i företagets framgång. Maskinerna skräddarsys efter kundernas behov och speciella önskemål. Företagets konkurrensförmåga bygger på produkter av hög kvalitet och en kunnig och motiverad personal. STENPLOCKARE MULTIVATOR TALLRIKSHARV GRÄSVÄLT Varumärket LIVAKKA står för finska värden och finsk kvalitet. Det representerar också årtionden av erfarenhet från slamhantering. Dagens produktionsanläggning och personalens kompetens tryggar en förstklassig tillverkning av produkter, från förtillverkning av delar till slutlig montering. Vi utvecklar våra produkter och vår produktion kontinuerligt. Feedbacken från våra kunder och samarbetspartners är avgörande i detta arbete. Finska värden kombinerat med PEL-tuote Oy:s verksamhet innebär att vi kan erbjuda våra kunder hög teknisk kompetens och en snabb och säker reservdelstjänst. SLAMPUMPAR SLAMSPRIDNINGSVAGNAR PUMPLASTARE INMYLLARE OCH SLANGSPRIDARE

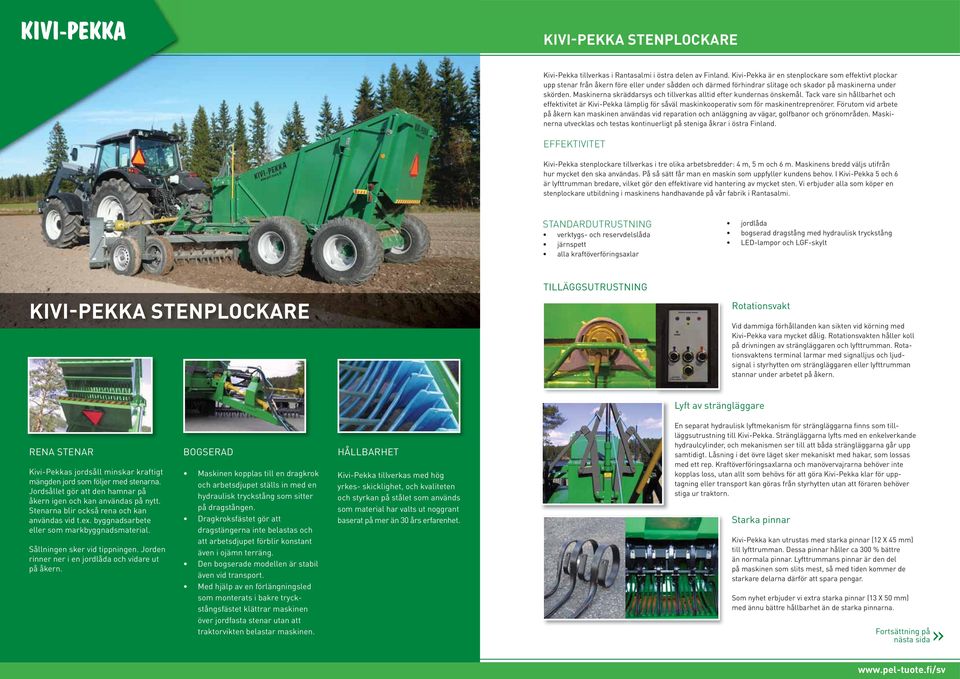

3 KIVI-PEKKA STENPLOCKARE Kivi-Pekka tillverkas i Rantasalmi i östra delen av Finland. Kivi-Pekka är en stenplockare som effektivt plockar upp stenar från åkern före eller under sådden och därmed förhindrar slitage och skador på maskinerna under skörden. Maskinerna skräddarsys och tillverkas alltid efter kundernas önskemål. Tack vare sin hållbarhet och effektivitet är Kivi-Pekka lämplig för såväl maskinkooperativ som för maskinentreprenörer. Förutom vid arbete på åkern kan maskinen användas vid reparation och anläggning av vägar, golfbanor och grönområden. Maskinerna utvecklas och testas kontinuerligt på steniga åkrar i östra Finland. EFFEKTIVITET Kivi-Pekka stenplockare tillverkas i tre olika arbetsbredder: 4 m, 5 m och 6 m. Maskinens bredd väljs utifrån hur mycket den ska användas. På så sätt får man en maskin som uppfyller kundens behov. I Kivi-Pekka 5 och 6 är lyfttrumman bredare, vilket gör den effektivare vid hantering av mycket sten. Vi erbjuder alla som köper en stenplockare utbildning i maskinens handhavande på vår fabrik i Rantasalmi. STANDARDUTRUSTNING verktygs- och reservdelslåda järnspett alla kraftöverföringsaxlar jordlåda bogserad dragstång med hydraulisk tryckstång LED-lampor och LGF-skylt KIVI-PEKKA STENPLOCKARE TILLÄGGSUTRUSTNING Rotationsvakt Vid dammiga förhållanden kan sikten vid körning med Kivi-Pekka vara mycket dålig. Rotationsvakten håller koll på drivningen av strängläggaren och lyfttrumman. Rotationsvaktens terminal larmar med signalljus och ljudsignal i styrhytten om strängläggaren eller lyfttrumman stannar under arbetet på åkern. Lyft av strängläggare RENA STENAR Kivi-Pekkas jordsåll minskar kraftigt mängden jord som följer med stenarna. Jordsållet gör att den hamnar på åkern igen och kan användas på nytt. Stenarna blir också rena och kan användas vid t.ex. byggnadsarbete eller som markbyggnadsmaterial. Sållningen sker vid tippningen. Jorden rinner ner i en jordlåda och vidare ut på åkern. BOGSERAD Maskinen kopplas till en dragkrok och arbetsdjupet ställs in med en hydraulisk tryckstång som sitter på dragstången. Dragkroksfästet gör att dragstängerna inte belastas och att arbetsdjupet förblir konstant även i ojämn terräng. Den bogserade modellen är stabil även vid transport. Med hjälp av en förlängningsled som monterats i bakre tryckstångsfästet klättrar maskinen över jordfasta stenar utan att traktorvikten belastar maskinen. HÅLLBARHET Kivi-Pekka tillverkas med hög yrkes- skicklighet, och kvaliteten och styrkan på stålet som används som material har valts ut noggrant baserat på mer än 30 års erfarenhet. En separat hydraulisk lyftmekanism för strängläggarna finns som tillläggsutrustning till Kivi-Pekka. Strängläggarna lyfts med en enkelverkande hydraulcylinder, och mekanismen ser till att båda strängläggarna går upp samtidigt. Låsning i det övre läget sker mekaniskt med hakar, som lossas med ett rep. Kraftöverföringsaxlarna och manövervajrarna behöver inte kopplas loss, utan allt som behövs för att göra Kivi-Pekka klar för upptagning eller transport kan göras från styrhytten utan att föraren behöver stiga ur traktorn. Starka pinnar Kivi-Pekka kan utrustas med starka pinnar (12 X 45 mm) till lyfttrumman. Dessa pinnar håller ca 300 % bättre än normala pinnar. Lyfttrummans pinnar är den del på maskinen som slits mest, så med tiden kommer de starkare delarna därför att spara pengar. Som nyhet erbjuder vi extra starka pinnar (13 X 50 mm) med ännu bättre hållbarhet än de starka pinnarna. Fortsättning på nästa sida»

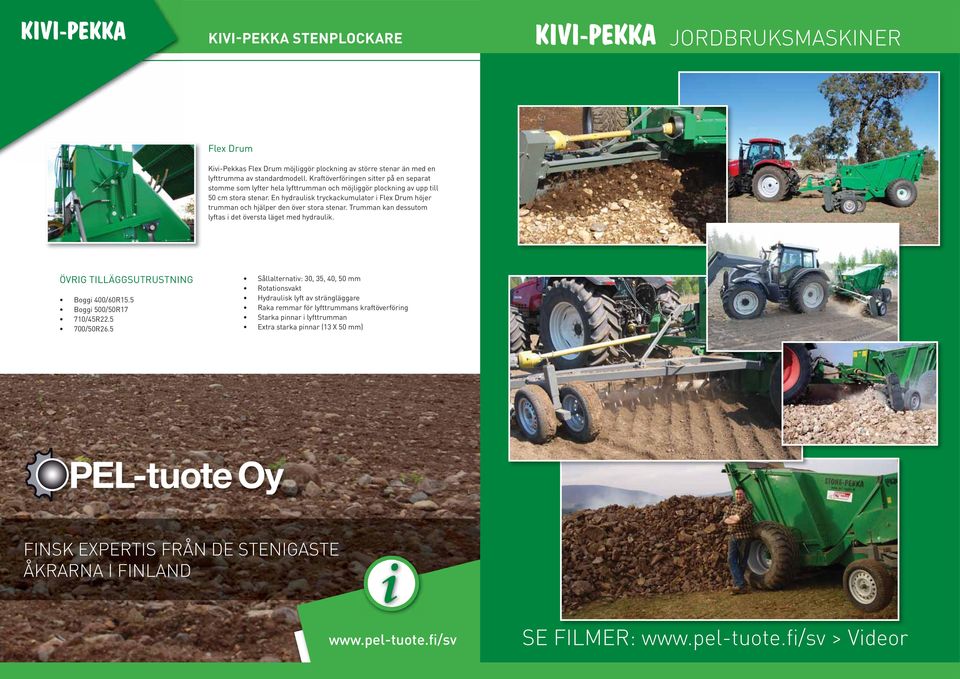

4 KIVI-PEKKA STENPLOCKARE JORDBRUKSMASKINER Flex Drum Kivi-Pekkas Flex Drum möjliggör plockning av större stenar än med en lyfttrumma av standardmodell. Kraftöverföringen sitter på en separat stomme som lyfter hela lyfttrumman och möjliggör plockning av upp till 50 cm stora stenar. En hydraulisk tryckackumulator i Flex Drum höjer trumman och hjälper den över stora stenar. Trumman kan dessutom lyftas i det översta läget med hydraulik. ÖVRIG TILLÄGGSUTRUSTNING Boggi 400/60R15.5 Boggi 500/50R17 710/45R /50R26.5 Sållalternativ: 30, 35, 40, 50 mm Rotationsvakt Hydraulisk lyft av strängläggare Raka remmar för lyfttrummans kraftöverföring Starka pinnar i lyfttrumman Extra starka pinnar (13 X 50 mm) SUOMALAISTA OSAAMISTA SUOMEN KIVISIMMILTÄ PELLOILTA. FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND SE FILMER: > Videor

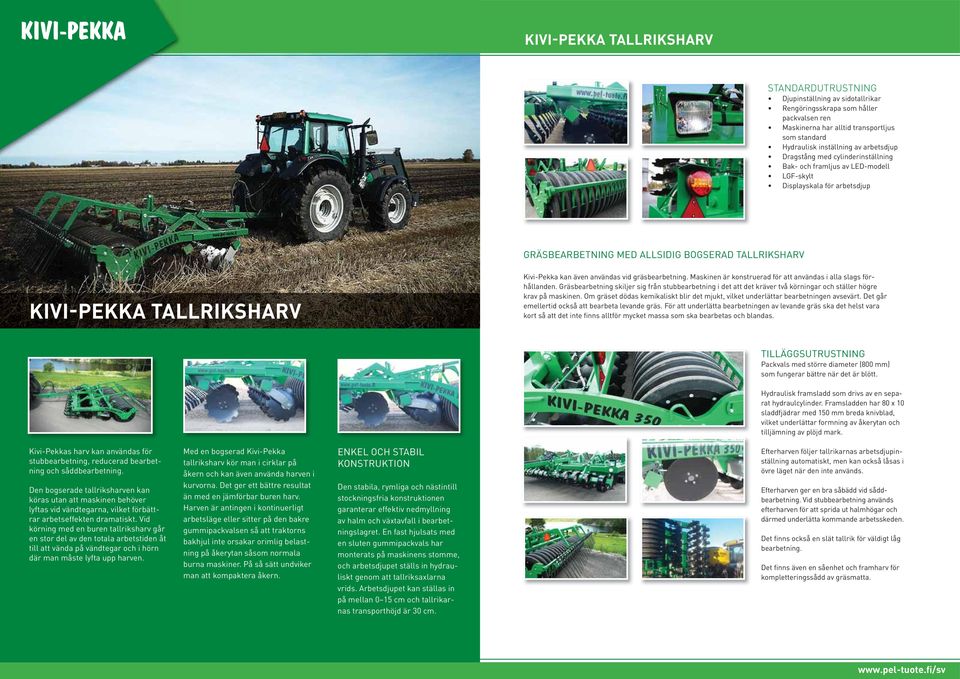

5 KIVI-PEKKA TALLRIKSHARV STANDARDUTRUSTNING Djupinställning av sidotallrikar Rengöringsskrapa som håller packvalsen ren Maskinerna har alltid transportljus som standard Hydraulisk inställning av arbetsdjup Dragstång med cylinderinställning Bak- och framljus av LED-modell LGF-skylt Displayskala för arbetsdjup GRÄSBEARBETNING MED ALLSIDIG BOGSERAD TALLRIKSHARV KIVI-PEKKA TALLRIKSHARV Kivi-Pekka kan även användas vid gräsbearbetning. Maskinen är konstruerad för att användas i alla slags förhållanden. Gräsbearbetning skiljer sig från stubbearbetning i det att det kräver två körningar och ställer högre krav på maskinen. Om gräset dödas kemikaliskt blir det mjukt, vilket underlättar bearbetningen avsevärt. Det går emellertid också att bearbeta levande gräs. För att underlätta bearbetningen av levande gräs ska det helst vara kort så att det inte finns alltför mycket massa som ska bearbetas och blandas. TILLÄGGSUTRUSTNING Packvals med större diameter (800 mm) som fungerar bättre när det är blött. Hydraulisk framsladd som drivs av en separat hydraulcylinder. Framsladden har 80 x 10 sladdfjädrar med 150 mm breda knivblad, vilket underlättar formning av åkerytan och tilljämning av plöjd mark. Kivi-Pekkas harv kan användas för stubbearbetning, reducerad bearbetning och såddbearbetning. Den bogserade tallriksharven kan köras utan att maskinen behöver lyftas vid vändtegarna, vilket förbättrar arbetseffekten dramatiskt. Vid körning med en buren tallriksharv går en stor del av den totala arbetstiden åt till att vända på vändtegar och i hörn där man måste lyfta upp harven. Med en bogserad Kivi-Pekka tallriksharv kör man i cirklar på åkern och kan även använda harven i kurvorna. Det ger ett bättre resultat än med en jämförbar buren harv. Harven är antingen i kontinuerligt arbetsläge eller sitter på den bakre gummipackvalsen så att traktorns bakhjul inte orsakar orimlig belastning på åkerytan såsom normala burna maskiner. På så sätt undviker man att kompaktera åkern. ENKEL OCH STABIL KONSTRUKTION Den stabila, rymliga och nästintill stockningsfria konstruktionen garanterar effektiv nedmyllning av halm och växtavfall i bearbetningslagret. En fast hjulsats med en sluten gummipackvals har monterats på maskinens stomme, och arbetsdjupet ställs in hydrauliskt genom att tallriksaxlarna vrids. Arbetsdjupet kan ställas in på mellan 0 15 cm och tallrikarnas transporthöjd är 30 cm. Efterharven följer tallrikarnas arbetsdjupinställning automatiskt, men kan också låsas i övre läget när den inte används. Efterharven ger en bra såbädd vid såddbearbetning. Vid stubbearbetning används efterharven för att sprida ut halmhögar och därmed underlätta kommande arbetsskeden. Det finns också en slät tallrik för väldigt låg bearbetning. Det finns även en såenhet och framharv för kompletteringssådd av gräsmatta.

6 KIVI-PEKKA TALLRIKSHARV 4,5m och 5,5m KIVI-PEKKA TALLRIKSHARV 4,5m och 5,5m Bogserade 4,5 och 5,5 m breda Kivi-Pekka tallriksharvar är lämpliga för vår- och höstbearbetning av stora ytor. Maskinens stomme är tvådelad och hydrauliskt hopfällbar, vilket minskar transportbredden till bara 2,85 m. Maskinens arbetsdjup ställs in hydrauliskt och kan också ändras under körning. Genom att vrida tallriksarmarna ändrar man maskinens arbetsdjup, vilket gör att tallrikarnas markträffvinkel ändras efter arbetsdjupet. Maskinerna har en bärande 800 mm bakre packvals med stor diameter som standard. Maskinen använder fyra bakpackvalsar med separata lager och stor diameter på åkern och de två mittersta packvalsarna vid transport på väg. På åkern kan maskinen också lyftas upp hydrauliskt på de två mittersta packvalsarna vid t.ex. vändtegarna. Då behöver man inte ändra arbetsdjupet. Den robusta 5,5 m breda tallriksharven väger totalt kg, vilket ger den en metervikt på 850 kg. Lagren har mycket täta och pålitliga navenheter från SKF. SE MER: SE VÅRA JORDBRUKSMASKINER: > Produkter

7 KIVI-PEKKA MULTIVATOR EGENSKAPER Multivatorn har kultivatorpinnar i tre rader med gåsfötter och fjäderutlösare. De fungerar säkert även i tuffa och steniga förhållanden. Gåsfötterna skär upp hela bearbetningsunderlaget och kan justeras i vinkelled. Tallrikarna sitter på en separat hjälpstomme med gummidämpare och ställs in i djupled genom att man ändrar cylinderns längd. Multivatorn drivs med stora hydrauliskt inställbara hörnhjul, som ser till att maskinen håller ett jämnt arbetsdjup. Tack vare sin stabila konstruktion klarar hörnhjulen av att glida lite åt sidan. KIVI-PEKKA MULTIVATOR Multivatorn är en väldigt mångsidig maskin, då de två jordbearbetningselementen, kultivatorn och tallriksharven, har av varandra oberoende djupinställningsfunktioner. Det erbjuder bra flexibilitet vid olika förhållanden. Maskinen har kultivatorpinnar i tre rader med gåsfötter och fjäderutlösare, vilket möjliggör en grövre och djupare bearbetning (0 20 cm). och kan även användas som en ren tallriksharv (0 15 cm). Framhjulen och transporthjulen ser till att harven alltid går rakt i förhållande till åkerns yta och håller ett konstant djup för ett mycket jämnt bearbetningsunderlag och en färdig såbädd. De stora transporthjulen i mitten möjliggör liten svängradie och gör detta till en smidig maskin. De stora transporthjulen garanterar en stabil gång både på väg och på åker. Det korta avståndet mellan dragpunkten och axellinjen på transporthjulsatsen mitt på maskinen förbättrar smidigheten. De justerbara utjämningsdiskarna förhindrar att jorden som kultivatorpinnarna slänger iväg hamnar utanför arbetsbredden och tryggar ett jämnt och bra resultat. Kultivatorpinnens fjäderutlösare förhindrar den från att skadas när den träffar ett hinder. Tallriksharvsenheten baktill jämnar ut och finfördelar ytan efter kultivatorn Tallrikarnas lager har mycket täta och pålitliga navenheter från SKF. Det breda gåsfotsbladet skär upp bearbetningsunderlaget längs hela arbetsbredden och blandar det kraftigt. Kultivatorenhetens arbetsdjup begränsas med clips som monteras på cylindrarnas skaft. Ljusserie ingår som standard Kultivator, kan köra 0 20 cm. Tallriksharv, kan köra 0 15 cm. Kultivator + tallriksharv, kan köra 0 20 cm.

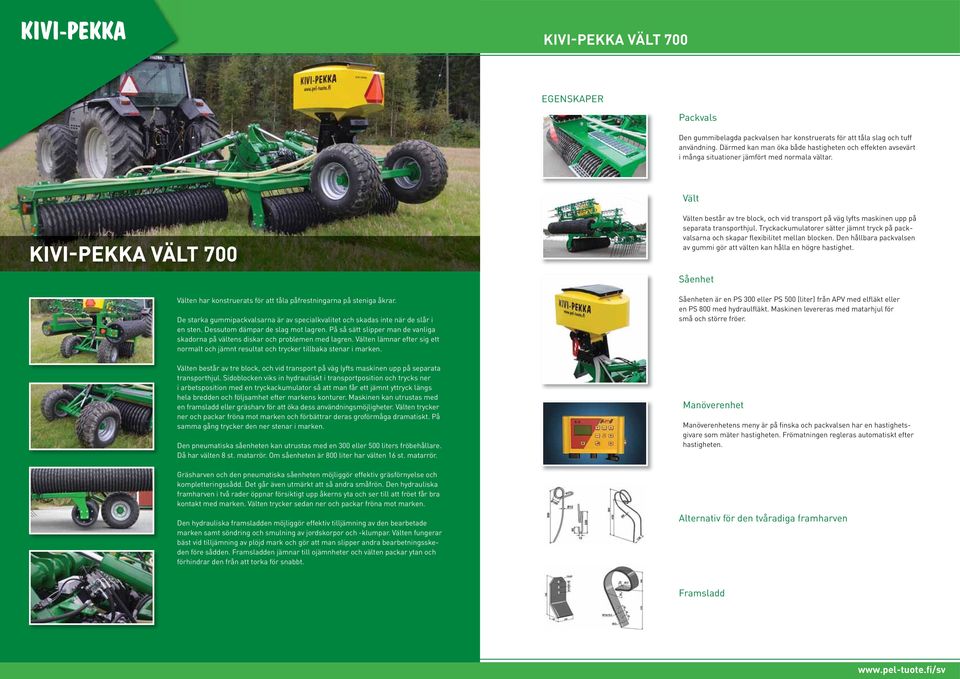

8 KIVI-PEKKA VÄLT 700 EGENSKAPER Packvals Den gummibelagda packvalsen har konstruerats för att tåla slag och tuff användning. Därmed kan man öka både hastigheten och effekten avsevärt i många situationer jämfört med normala vältar. Vält KIVI-PEKKA VÄLT 700 Välten har konstruerats för att tåla påfrestningarna på steniga åkrar. De starka gummipackvalsarna är av specialkvalitet och skadas inte när de slår i en sten. Dessutom dämpar de slag mot lagren. På så sätt slipper man de vanliga skadorna på vältens diskar och problemen med lagren. Välten lämnar efter sig ett normalt och jämnt resultat och trycker tillbaka stenar i marken. Välten består av tre block, och vid transport på väg lyfts maskinen upp på separata transporthjul. Sidoblocken viks in hydrauliskt i transportposition och trycks ner i arbetsposition med en tryckackumulator så att man får ett jämnt yttryck längs hela bredden och följsamhet efter markens konturer. Maskinen kan utrustas med en framsladd eller gräsharv för att öka dess användningsmöjligheter. Välten trycker ner och packar fröna mot marken och förbättrar deras groförmåga dramatiskt. På samma gång trycker den ner stenar i marken. Den pneumatiska såenheten kan utrustas med en 300 eller 500 liters fröbehållare. Då har välten 8 st. matarrör. Om såenheten är 800 liter har välten 16 st. matarrör. Gräsharven och den pneumatiska såenheten möjliggör effektiv gräsförnyelse och kompletteringssådd. Det går även utmärkt att så andra småfrön. Den hydrauliska framharven i två rader öppnar försiktigt upp åkerns yta och ser till att fröet får bra kontakt med marken. Välten trycker sedan ner och packar fröna mot marken. Den hydrauliska framsladden möjliggör effektiv tilljämning av den bearbetade marken samt söndring och smulning av jordskorpor och -klumpar. Välten fungerar bäst vid tilljämning av plöjd mark och gör att man slipper andra bearbetningsskeden före sådden. Framsladden jämnar till ojämnheter och välten packar ytan och förhindrar den från att torka för snabbt. Välten består av tre block, och vid transport på väg lyfts maskinen upp på separata transporthjul. Tryckackumulatorer sätter jämnt tryck på packvalsarna och skapar flexibilitet mellan blocken. Den hållbara packvalsen av gummi gör att välten kan hålla en högre hastighet. Såenhet Såenheten är en PS 300 eller PS 500 (liter) från APV med elfläkt eller en PS 800 med hydraulfläkt. Maskinen levereras med matarhjul för små och större fröer. Manöverenhet Manöverenhetens meny är på finska och packvalsen har en hastighetsgivare som mäter hastigheten. Frömatningen regleras automatiskt efter hastigheten. Alternativ för den tvåradiga framharven Framsladd

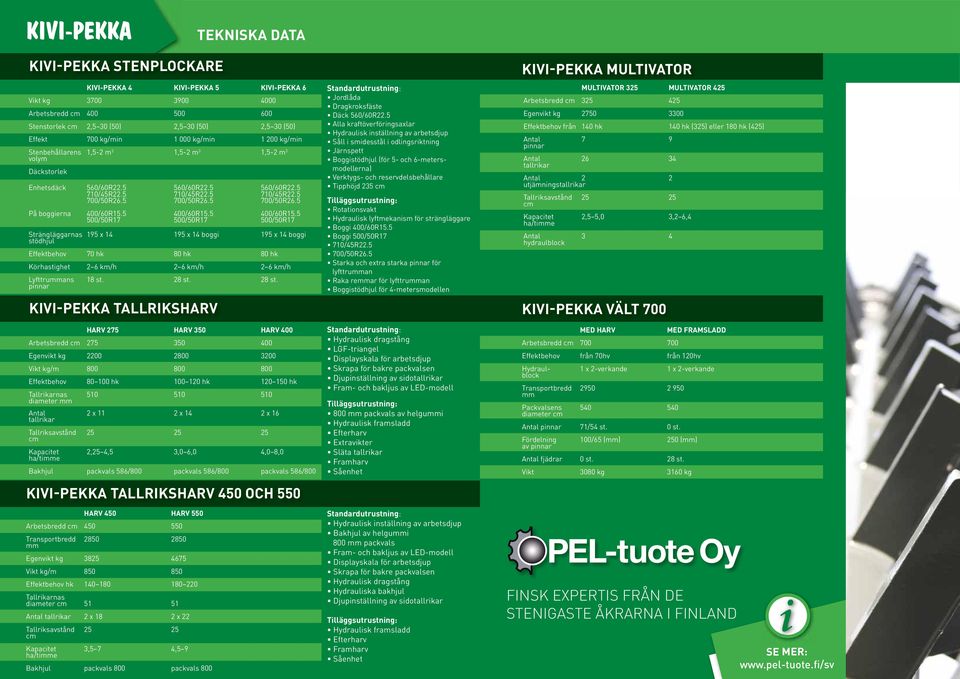

9 TEKNISKA DATA KIVI-PEKKA STENPLOCKARE KIVI-PEKKA 4 KIVI-PEKKA 5 KIVI-PEKKA 6 Vikt kg Arbetsbredd cm Stenstorlek cm 2,5 30 (50) 2,5 30 (50) 2,5 30 (50) Effekt 700 kg/min kg/min kg/min Stenbehållarens 1,5-2 m 3 volym Däckstorlek 1,5-2 m 3 1,5-2 m 3 Enhetsdäck 560/60R /60R /60R /45R /45R /45R /50R /50R /50R26.5 På boggierna 400/60R /60R /60R /50R17 500/50R17 500/50R17 Strängläggarnas 195 x 14 stödhjul 195 x 14 boggi 195 x 14 boggi Effektbehov 70 hk 80 hk 80 hk Körhastighet 2 6 km/h 2 6 km/h 2 6 km/h Lyfttrummans pinnar 18 st. 28 st. 28 st. KIVI-PEKKA TALLRIKSHARV HARV 275 HARV 350 HARV 400 Arbetsbredd cm Egenvikt kg Vikt kg/m Effektbehov hk hk hk Tallrikarnas diameter mm Antal tallrikar 2 x 11 2 x 14 2 x 16 Tallriksavstånd cm Kapacitet ha/timme 2,25 4,5 3,0 6,0 4,0 8,0 Bakhjul packvals 586/800 packvals 586/800 packvals 586/800 KIVI-PEKKA TALLRIKSHARV 450 OCH 550 Standardutrustning: Jordlåda Dragkroksfäste Däck 560/60R22.5 Alla kraftöverföringsaxlar Hydraulisk inställning av arbetsdjup Såll i smidesstål i odlingsriktning Järnspett Boggistödhjul (för 5- och 6-metersmodellerna) Verktygs- och reservdelsbehållare Tipphöjd 235 cm Tilläggsutrustning: Rotationsvakt Hydraulisk lyftmekanism för strängläggare Boggi 400/60R15.5 Boggi 500/50R17 710/45R /50R26.5 Starka och extra starka pinnar för lyfttrumman Raka remmar för lyfttrumman Boggistödhjul för 4-metersmodellen Standardutrustning: Hydraulisk dragstång LGF-triangel Displayskala för arbetsdjup Skrapa för bakre packvalsen Djupinställning av sidotallrikar Fram- och bakljus av LED-modell Tilläggsutrustning: 800 mm packvals av helgummi Hydraulisk framsladd Efterharv Extravikter Släta tallrikar Framharv Såenhet KIVI-PEKKA MULTIVATOR MULTIVATOR 325 MULTIVATOR 425 Arbetsbredd cm Egenvikt kg Effektbehov från 140 hk 140 hk (325) eller 180 hk (425) Antal pinnar 7 9 Antal tallrikar Antal 2 utjämningstallrikar 2 Tallriksavstånd cm Kapacitet ha/timme 2,5 5,0 3,2 6,4 Antal hydraulblock 3 4 KIVI-PEKKA VÄLT 700 MED HARV MED FRAMSLADD Arbetsbredd cm Effektbehov från 70hv från 120hv Hydraulblock 1 x 2-verkande 1 x 2-verkande Transportbredd mm Packvalsens diameter cm Antal pinnar 71/54 st. 0 st. Fördelning av pinnar 100/65 (mm) 250 (mm) Antal fjädrar 0 st. 28 st. Vikt 3080 kg 3160 kg HARV 450 HARV 550 Arbetsbredd cm Transportbredd mm Egenvikt kg Vikt kg/m Effektbehov hk Tallrikarnas diameter cm Antal tallrikar 2 x 18 2 x 22 Tallriksavstånd cm Kapacitet ha/timme 3,5 7 4,5 9 Bakhjul packvals 800 packvals 800 Standardutrustning: Hydraulisk inställning av arbetsdjup Bakhjul av helgummi 800 mm packvals Fram- och bakljus av LED-modell Displayskala för arbetsdjup Skrapa för bakre packvalsen Hydraulisk dragstång Hydrauliska bakhjul Djupinställning av sidotallrikar Tilläggsutrustning: Hydraulisk framsladd Efterharv Framharv Såenhet FINSK EXPERTIS FRÅN DE STENIGASTE ÅKRARNA I FINLAND SE MER:

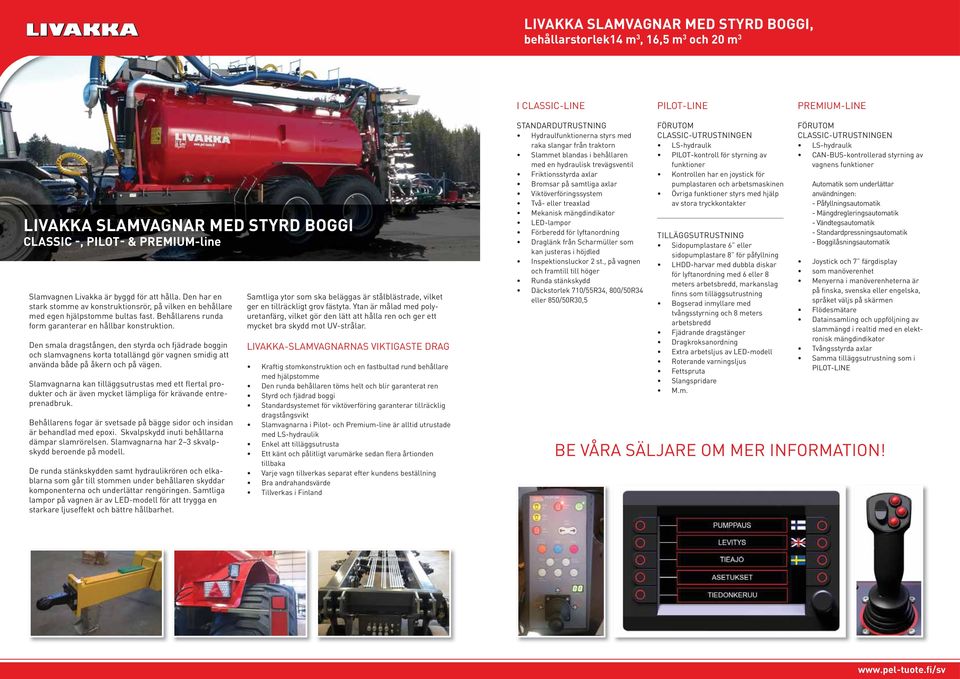

10 LIVAKKA SLAMVAGNAR MED STYRD BOGGI, behållarstorlek14 m 3, 16,5 m 3 och 20 m 3 I CLASSIC-LINE PILOT-LINE PREMIUM-LINE LIVAKKA SLAMVAGNAR MED STYRD BOGGI CLASSIC -, PILOT- & PREMIUM-line Slamvagnen Livakka är byggd för att hålla. Den har en stark stomme av konstruktionsrör, på vilken en behållare med egen hjälpstomme bultas fast. Behållarens runda form garanterar en hållbar konstruktion. Den smala dragstången, den styrda och fjädrade boggin och slamvagnens korta totallängd gör vagnen smidig att använda både på åkern och på vägen. Slamvagnarna kan tilläggsutrustas med ett flertal produkter och är även mycket lämpliga för krävande entreprenadbruk. Behållarens fogar är svetsade på bägge sidor och insidan är behandlad med epoxi. Skvalpskydd inuti behållarna dämpar slamrörelsen. Slamvagnarna har 2 3 skvalpskydd beroende på modell. De runda stänkskydden samt hydraulikrören och elkablarna som går till stommen under behållaren skyddar komponenterna och underlättar rengöringen. Samtliga lampor på vagnen är av LED-modell för att trygga en starkare ljuseffekt och bättre hållbarhet. Samtliga ytor som ska beläggas är stålblästrade, vilket ger en tillräckligt grov fästyta. Ytan är målad med polyuretanfärg, vilket gör den lätt att hålla ren och ger ett mycket bra skydd mot UV-strålar. LIVAKKA-SLAMVAGNARNAS VIKTIGASTE DRAG Kraftig stomkonstruktion och en fastbultad rund behållare med hjälpstomme Den runda behållaren töms helt och blir garanterat ren Styrd och fjädrad boggi Standardsystemet för viktöverföring garanterar tillräcklig dragstångsvikt Slamvagnarna i Pilot- och Premium-line är alltid utrustade med LS-hydraulik Enkel att tilläggsutrusta Ett känt och pålitligt varumärke sedan flera årtionden tillbaka Varje vagn tillverkas separat efter kundens beställning Bra andrahandsvärde Tillverkas i Finland STANDARDUTRUSTNING Hydraulfunktionerna styrs med raka slangar från traktorn Slammet blandas i behållaren med en hydraulisk trevägsventil Friktionsstyrda axlar Bromsar på samtliga axlar Viktöverföringssystem Två- eller treaxlad Mekanisk mängdindikator LED-lampor Förberedd för lyftanordning Draglänk från Scharmüller som kan justeras i höjdled Inspektionsluckor 2 st., på vagnen och framtill till höger Runda stänkskydd Däckstorlek 710/55R34, 800/50R34 eller 850/50R30,5 FÖRUTOM CLASSIC-UTRUSTNINGEN LS-hydraulk PILOT-kontroll för styrning av funktioner Kontrollen har en joystick för pumplastaren och arbetsmaskinen Övriga funktioner styrs med hjälp av stora tryckkontakter TILLÄGGSUTRUSTNING Sidopumplastare 6 eller sidopumplastare 8 för påfyllning LHDD-harvar med dubbla diskar för lyftanordning med 6 eller 8 meters arbetsbredd, markanslag finns som tilläggsutrustning Bogserad inmyllare med tvångsstyrning och 8 meters arbetsbredd Fjädrande dragstänger Dragkroksanordning Extra arbetsljus av LED-modell Roterande varningsljus Fettspruta Slangspridare M.m. FÖRUTOM CLASSIC-UTRUSTNINGEN LS-hydraulk CAN-BUS-kontrollerad styrning av vagnens funktioner Automatik som underlättar användningen: - Påfyllningsautomatik - Mängdregleringsautomatik - Vändtegsautomatik - Standardpressningsautomatik - Boggilåsningsautomatik Joystick och 7 färgdisplay som manöverenhet Menyerna i manöverenheterna är på finska, svenska eller engelska, språket väljs på skärmen Flödesmätare Datainsamling och uppföljning av slammängd i realtid med en elektronisk mängdindikator Tvångsstyrda axlar Samma tilläggsutrustning som i PILOT-LINE BE VÅRA SÄLJARE OM MER INFORMATION!

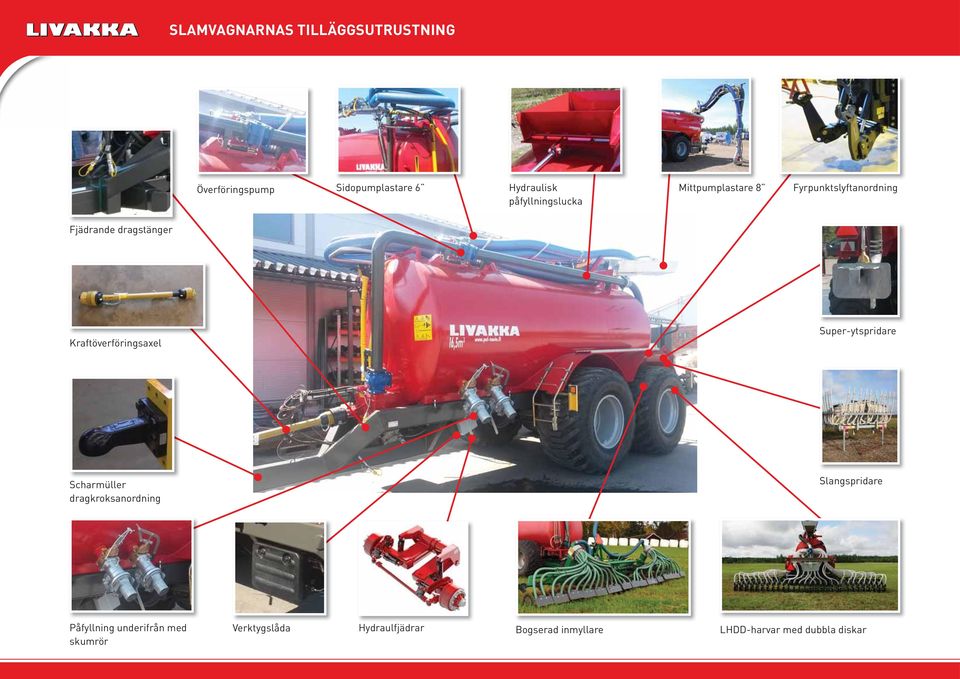

11 SLAMVAGNARNAS TILLÄGGSUTRUSTNING Överföringspump Sidopumplastare 6 Hydraulisk Mittpumplastare 8 påfyllningslucka Fyrpunktslyftanordning Fjädrande dragstänger Kraftöverföringsaxel Super-ytspridare Scharmüller dragkroksanordning Slangspridare Påfyllning underifrån med skumrör Verktygslåda Hydraulfjädrar Bogserad inmyllare LHDD-harvar med dubbla diskar

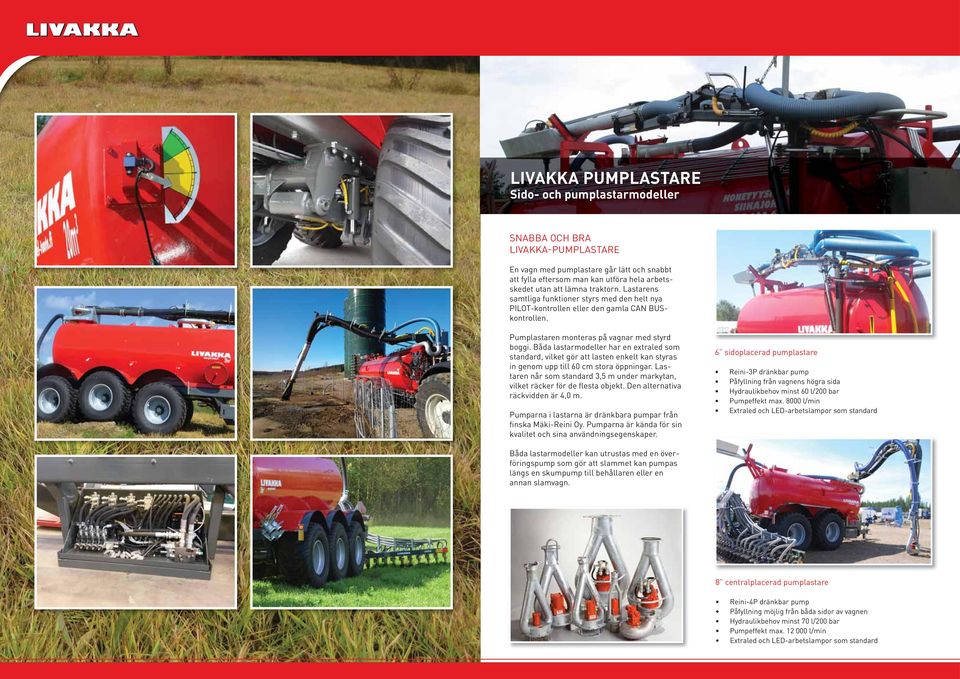

12 LIVAKKA PUMPLASTARE Sido- och pumplastarmodeller SNABBA OCH BRA LIVAKKA-PUMPLASTARE En vagn med pumplastare går lätt och snabbt att fylla eftersom man kan utföra hela arbetsskedet utan att lämna traktorn. Lastarens samtliga funktioner styrs med den helt nya PILOT-kontrollen eller den gamla CAN BUSkontrollen. Pumplastaren monteras på vagnar med styrd boggi. Båda lastarmodeller har en extraled som standard, vilket gör att lasten enkelt kan styras in genom upp till 60 cm stora öppningar. Lastaren når som standard 3,5 m under markytan, vilket räcker för de flesta objekt. Den alternativa räckvidden är 4,0 m. Pumparna i lastarna är dränkbara pumpar från finska Mäki-Reini Oy. Pumparna är kända för sin kvalitet och sina användningsegenskaper. 6 sidoplacerad pumplastare Reini-3P dränkbar pump Påfyllning från vagnens högra sida Hydraulikbehov minst 60 l/200 bar Pumpeffekt max l/min Extraled och LED-arbetslampor som standard Båda lastarmodeller kan utrustas med en överföringspump som gör att slammet kan pumpas längs en skumpump till behållaren eller en annan slamvagn. 8 centralplacerad pumplastare Reini-4P dränkbar pump Påfyllning möjlig från båda sidor av vagnen Hydraulikbehov minst 70 l/200 bar Pumpeffekt max l/min Extraled och LED-arbetslampor som standard

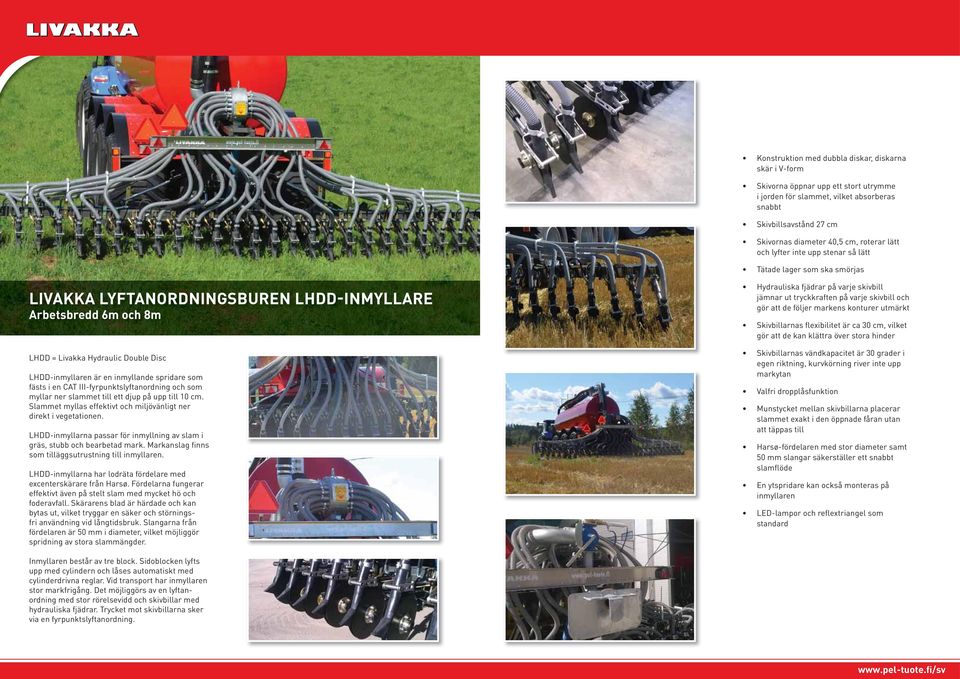

13 Konstruktion med dubbla diskar, diskarna skär i V-form Skivorna öppnar upp ett stort utrymme i jorden för slammet, vilket absorberas snabbt Skivbillsavstånd 27 cm Skivornas diameter 40,5 cm, roterar lätt och lyfter inte upp stenar så lätt Tätade lager som ska smörjas LIVAKKA LYFTANORDNINGSBUREN LHDD-INMYLLARE Arbetsbredd 6m och 8m LHDD = Livakka Hydraulic Double Disc LHDD-inmyllaren är en inmyllande spridare som fästs i en CAT III-fyrpunktslyftanordning och som myllar ner slammet till ett djup på upp till 10 cm. Slammet myllas effektivt och miljövänligt ner direkt i vegetationen. LHDD-inmyllarna passar för inmyllning av slam i gräs, stubb och bearbetad mark. Markanslag finns som tilläggsutrustning till inmyllaren. LHDD-inmyllarna har lodräta fördelare med excenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Slangarna från fördelaren är 50 mm i diameter, vilket möjliggör spridning av stora slammängder. Hydrauliska fjädrar på varje skivbill jämnar ut tryckkraften på varje skivbill och gör att de följer markens konturer utmärkt Skivbillarnas flexibilitet är ca 30 cm, vilket gör att de kan klättra över stora hinder Skivbillarnas vändkapacitet är 30 grader i egen riktning, kurvkörning river inte upp markytan Valfri dropplåsfunktion Munstycket mellan skivbillarna placerar slammet exakt i den öppnade fåran utan att täppas till Harsø-fördelaren med stor diameter samt 50 mm slangar säkerställer ett snabbt slamflöde En ytspridare kan också monteras på inmyllaren LED-lampor och reflextriangel som standard Inmyllaren består av tre block. Sidoblocken lyfts upp med cylindern och låses automatiskt med cylinderdrivna reglar. Vid transport har inmyllaren stor markfrigång. Det möjliggörs av en lyftanordning med stor rörelsevidd och skivbillar med hydrauliska fjädrar. Trycket mot skivbillarna sker via en fyrpunktslyftanordning.

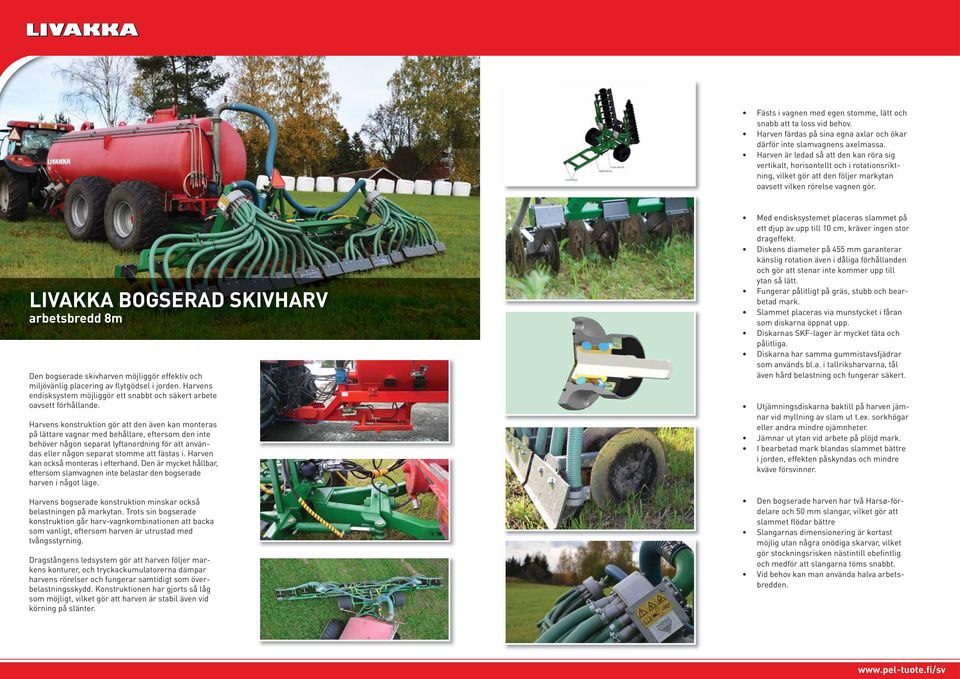

14 Fästs i vagnen med egen stomme, lätt och snabb att ta loss vid behov. Harven färdas på sina egna axlar och ökar därför inte slamvagnens axelmassa. Harven är ledad så att den kan röra sig vertikalt, horisontellt och i rotationsriktning, vilket gör att den följer markytan oavsett vilken rörelse vagnen gör. LIVAKKA BOGSERAD SKIVHARV arbetsbredd 8m Den bogserade skivharven möjliggör effektiv och miljövänlig placering av flytgödsel i jorden. Harvens endisksystem möjliggör ett snabbt och säkert arbete oavsett förhållande. Harvens konstruktion gör att den även kan monteras på lättare vagnar med behållare, eftersom den inte behöver någon separat lyftanordning för att användas eller någon separat stomme att fästas i. Harven kan också monteras i efterhand. Den är mycket hållbar, eftersom slamvagnen inte belastar den bogserade harven i något läge. Harvens bogserade konstruktion minskar också belastningen på markytan. Trots sin bogserade konstruktion går harv-vagnkombinationen att backa som vanligt, eftersom harven är utrustad med tvångsstyrning. Dragstångens ledsystem gör att harven följer markens konturer, och tryckackumulatorerna dämpar harvens rörelser och fungerar samtidigt som överbelastningsskydd. Konstruktionen har gjorts så låg som möjligt, vilket gör att harven är stabil även vid körning på slänter. Med endisksystemet placeras slammet på ett djup av upp till 10 cm, kräver ingen stor drageffekt. Diskens diameter på 455 mm garanterar känslig rotation även i dåliga förhållanden och gör att stenar inte kommer upp till ytan så lätt. Fungerar pålitligt på gräs, stubb och bearbetad mark. Slammet placeras via munstycket i fåran som diskarna öppnat upp. Diskarnas SKF-lager är mycket täta och pålitliga. Diskarna har samma gummistavsfjädrar som används bl.a. i tallriksharvarna, tål även hård belastning och fungerar säkert. Utjämningsdiskarna baktill på harven jämnar vid myllning av slam ut t.ex. sorkhögar eller andra mindre ojämnheter. Jämnar ut ytan vid arbete på plöjd mark. I bearbetad mark blandas slammet bättre i jorden, effekten påskyndas och mindre kväve försvinner. Den bogserade harven har två Harsø-fördelare och 50 mm slangar, vilket gör att slammet flödar bättre Slangarnas dimensionering är kortast möjlig utan några onödiga skarvar, vilket gör stockningsrisken nästintill obefintlig och medför att slangarna töms snabbt. Vid behov kan man använda halva arbetsbredden.

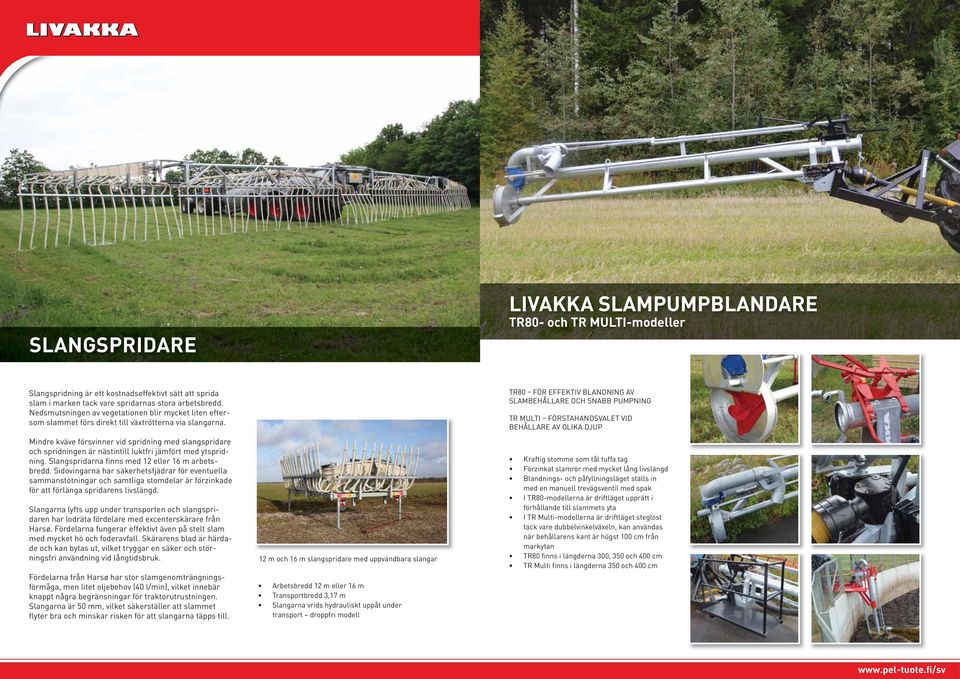

15 SLANGSPRIDARE LIVAKKA SLAMPUMPBLANDARE TR80- och TR MULTI-modeller Slangspridning är ett kostnadseffektivt sätt att sprida slam i marken tack vare spridarnas stora arbetsbredd. Nedsmutsningen av vegetationen blir mycket liten eftersom slammet förs direkt till växtrötterna via slangarna. Mindre kväve försvinner vid spridning med slangspridare och spridningen är nästintill luktfri jämfört med ytspridning. Slangspridarna finns med 12 eller 16 m arbetsbredd. Sidovingarna har säkerhetsfjädrar för eventuella sammanstötningar och samtliga stomdelar är förzinkade för att förlänga spridarens livslängd. Slangarna lyfts upp under transporten och slangspridaren har lodräta fördelare med excenterskärare från Harsø. Fördelarna fungerar effektivt även på stelt slam med mycket hö och foderavfall. Skärarens blad är härdade och kan bytas ut, vilket tryggar en säker och störningsfri användning vid långtidsbruk. Fördelarna från Harsø har stor slamgenomträngningsförmåga, men litet oljebehov (40 l/min), vilket innebär knappt några begränsningar för traktorutrustningen. Slangarna är 50 mm, vilket säkerställer att slammet flyter bra och minskar risken för att slangarna täpps till. 12 m och 16 m slangspridare med uppvändbara slangar Arbetsbredd 12 m eller 16 m Transportbredd 3,17 m Slangarna vrids hydrauliskt uppåt under transport droppfri modell TR80 FÖR EFFEKTIV BLANDNING AV SLAMBEHÅLLARE OCH SNABB PUMPNING TR MULTI FÖRSTAHANDSVALET VID BEHÅLLARE AV OLIKA DJUP Kraftig stomme som tål tuffa tag Förzinkat slamrör med mycket lång livslängd Blandnings- och påfyllningsläget ställs in med en manuell trevägsventil med spak I TR80-modellerna är driftläget upprätt i förhållande till slammets yta I TR Multi-modellerna är driftläget steglöst tack vare dubbelvinkelväxeln, kan användas när behållarens kant är högst 100 cm från markytan TR80 finns i längderna 300, 350 och 400 cm TR Multi finns i längderna 350 och 400 cm

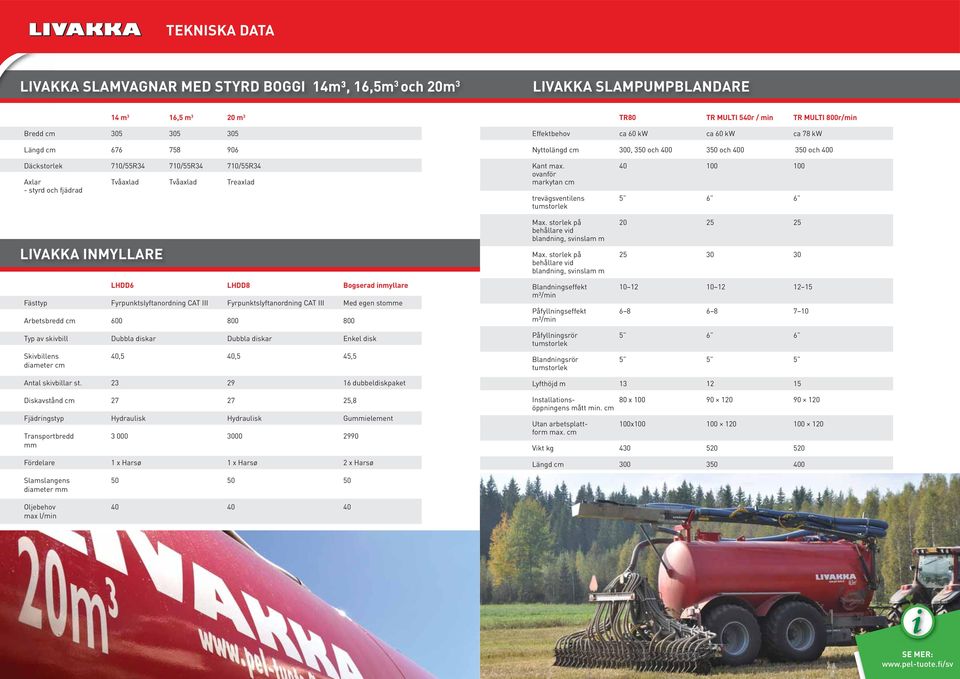

16 TEKNISKA DATA LIVAKKA SLAMVAGNAR MED STYRD BOGGI 14m³, 16,5m 3 och 20m 3 LIVAKKA SLAMPUMPBLANDARE LIVAKKA INMYLLARE 14 m 3 16,5 m 3 20 m 3 Bredd cm Längd cm Däckstorlek 710/55R34 710/55R34 710/55R34 Axlar Tvåaxlad Tvåaxlad Treaxlad - styrd och fjädrad LHDD6 LHDD8 Bogserad inmyllare Fästtyp Fyrpunktslyftanordning CAT III Fyrpunktslyftanordning CAT III Med egen stomme Arbetsbredd cm Typ av skivbill Dubbla diskar Dubbla diskar Enkel disk Skivbillens 40,5 40,5 45,5 diameter cm Antal skivbillar st dubbeldiskpaket Diskavstånd cm ,8 Fjädringstyp Hydraulisk Hydraulisk Gummielement Transportbredd mm Fördelare 1 x Harsø 1 x Harsø 2 x Harsø TR80 TR MULTI 540r / min TR MULTI 800r/min Effektbehov ca 60 kw ca 60 kw ca 78 kw Nyttolängd cm 300, 350 och och och 400 Kant max ovanför markytan cm trevägsventilens tumstorlek Max. storlek på behållare vid blandning, svinslam m Max. storlek på behållare vid blandning, svinslam m Blandningseffekt m³/min Påfyllningseffekt m³/min Påfyllningsrör tumstorlek Blandningsrör tumstorlek Lyfthöjd m Installations- 80 x öppningens mått min. cm Utan arbetsplatt- 100x form max. cm Vikt kg Längd cm Slamslangens diameter mm Oljebehov max l/min SE MER:

17 PEL-Tuote Oy Seppälänsalmentie Rantasalmi, FINLAND Mikko Lappalainen Tfn +358 (0) Återförsäljare/Importör Tillverkaren förbehåller sig rätten till ändringar utan föregående meddelande.
