1 PREPART AB Klara park, Karlstad Beräknings PM Geoteknik

2 KLARA PARK Beräknings PM Geoteknik KUND PREPART AB KONSULT WSP Samhällsbyggnad Box Karlstad Besök: Lagergrens gata 8 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSON UPPDRAGSNAMN Klara Park - bäcken 1:1 UPPDRAGSNUMMER Uppdragsansvarig WSP Johan Stjärnborg FÖRFATTARE Johan Stjärnborg DATUM ÄNDRINGSDATUM GRANSKAD AV Jonas Lersten GODKÄND AV Johan Stjärnborg Klara Park - bäcken 1:1

3 INNEHÅLL 1 UPPDRAG BAKGRUND PLANERAD BYGGNATION SYFTE 4 2 UNDERLAG FÖR BERÄKNINGAR 5 3 UTREDNINGSOMRÅDEN STABILITET SÄTTNING 5 4 BERÄKNINGSFÖRUTSÄTTNINGAR ALLMÄNT Stabilitet Sättning SÄKERHETSFAKTORER, IEG RAPPORT 4: SÄKERHETSFAKTORER, IEG RAPPORT 6: Partialkoefficienter Omräkningsfaktor MATERIALPARAMETRAR Valda värden - densitet, vattenkvot, konflytgräns (och sensitivitet) Valda värden - Hållfasthetsparametrar Valda värden - Deformationsegenskaper Valda värden -Sammanställning GRUNDVATTEN, PORTRYCK OCH VATTENNIVÅ Grundvattennivå valt värde Porvattentryck valt värde Vattennivå Klarälven Lägsta Lågvattennivå LASTER SEKUNDÄRA SKRED 9 5 BERÄKNINGAR, RESULTAT STABILITETSBERÄKNINGAR SÄTTNINGSBERÄKNINGAR 11 Bilaga Bilaga Bilaga Materialparametrar Stabilitetsberäkningar Sättningsberäkningar Klara Park - bäcken 1:1 3

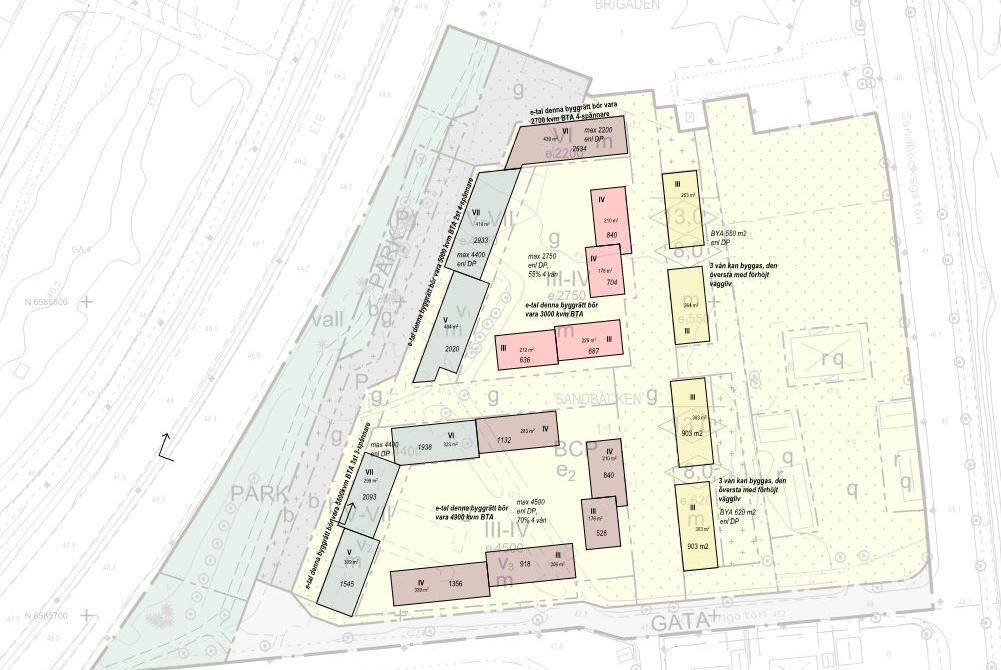

4 1 UPPDRAG 1.1 BAKGRUND På uppdrag av Prepart AB har WSP Sverige AB utfört en översiktlig geoteknisk undersökning för Klara park (bäcken 1:1) i Karlstad, se PM Geoteknik. 1.2 PLANERAD BYGGNATION Inom aktuellt område planeras ett antal flervåningshus med mellan tre och sju våningar, se Figur 11. Området är uppdelat i södra och norra kvarteret vilka båda kommer ha källare för parkering. Utmed områdes västra sida, mot E18 planeras en vall med basen 37 m och höjden 3 m. Aktuellt område är ungefär 200x170 m 2. Uppgifter om konstruktioner, nedförda laster från byggnader, färdig golvnivå eller nivå på färdig mark föreligger ej för dagen. Figur 1: Underlag justering av detaljplan, Klara park (urklipp från Liljewall, ). Planerat antal våningar syns med romerska siffror i respektive byggnad. En vall planeras längs E SYFTE Detta dokument har till syfte att redovisa utförda stabilitets- och sättningsberäkningar samt redogöra för beräkningsförutsättningar som gäller för denna utredning. Resultat redovisas i denna Beräknings PM Geoteknik, slutsatser och rekommendationer redovisas i PM Geoteknik Klara Park - bäcken 1:1

5 2 UNDERLAG FÖR BERÄKNINGAR Som underlag för beräkningar har resultat från geotekniska fältundersökningar, redovisade i MUR/Geo, samt uppgifter om planerad byggnation använts. 3 UTREDNINGSOMRÅDEN 3.1 STABILITET I området ska stabiliteten för befintliga förhållanden samt för planerad byggnation utredas. För stabilitetskontroll har 2 sektioner valts ut för att kontrollera olika scenarion. Sektion D-D och Sektion E-E. Sektion D-D är den sektion som uppvisar störst sammanhängande lermäktighet fram till Klarälven i öster. Sektion E-E är den sektion som uppvisar störst lokal lermäktighet. I beräkningarna kontrolleras stabilitet mot älven, stabilitet för E18, stabilitet för planerad Vall samt stabilitet för olika belastningsfall inom området. Se ritning G i MUR/Geo för sektionernas placering i plan, se även Fig. 2 nedan. 3.2 SÄTTNING Sättning för olika belastningssituationer har kontrollerats i den punkt där störst lermäktighet påträffats, punkten 19W06. Se ritning G i MUR/Geo för punktens placering i plan, se även Fig. 2 nedan. Figur 2. Sektion D-D, E-E samt punkten 19W06, se grön färg. 4 BERÄKNINGSFÖRUTSÄTTNINGAR 4.1 ALLMÄNT Stabilitet För kontroll av stabilitet vid befintliga förhållanden samt för tillståndsbedömning av planerad byggnation har stabilitetsberäkningar utförts med totalsäkerhetsanalys och dimensionering med karakteristiska värden enligt Eurokod, IEG Rapport 4:2010. För kontroll av stabilitet vid nybyggnation, där laster och placering är mer kända, har stabilitetsberäkningar utförts enligt Eurokod 1997 samt IEG rapport 6:2008. Beräkningar har utförts med c-analys och kombinerad analys. Stabilitetsberäkningar är utförda i stabilitetsprogrammet Slope W av GeoStudio Beräkningar har utförts med cirkulärcylindriska och plana glidytor Klara Park - bäcken 1:1 5

6 4.1.2 Sättning För sättningsberäkningar anges krav på största tillåten sättning när mer detaljerade uppgifter om aktuell byggnation föreligger. Vid sättningsberäkningar används valda värden som dimensionerande materialparametrar, dvs inga partialkoefficienter läggs på de valda värdena. Sättningsberäkningar i denna utredning har utförts överslagsmässigt med handberäkningar. 4.2 SÄKERHETSFAKTORER, IEG RAPPORT 4:2010 Omfattningen av de geotekniska undersökningar som utförts i området gör att säkerhetsfaktorer för stabilitetsberäkningar vid tillståndsbedömning kan väljas i kategorin detaljerad utredning. För bedömning av stabiliteten vid markanvändning för befintlig bebyggelse och anläggning, samt för planläggning gäller följande krav på totalsäkerhetsfaktorn i detaljerad utredning: Fc 1,7 1,5 Fkomb 1,5 1,4 (Se Tab. 4.2, IEG Rapport 4:2010). Eftersom leran ställvis är högsensitiv i detta område har det övre spannet för rekommenderad minsta säkerhetsfaktor valts i detta fall, se förutsättning för val av säkerhetsfaktor Tabell 4.1a (Kap , IEG Rapport 4:2010). Det betyder att dimensionerande krav på säkerhetsfaktor är: Fc 1,7 Fkomb 1,5 4.3 SÄKERHETSFAKTORER, IEG RAPPORT 6:2008 För dimensionering, utförande och kontroll av permanenta och tillfälliga grundkonstruktioner skall geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2) tillämpas. Säkerhetsklass 3 ska tillämpas med avseende på stabilitetsbrott för konstruktion då undergrunden delvis utgörs av kvicklera. Stabilitetsberäkningar utförs med partialkoefficienter enligt Eurokod IEG Rapport 6: 2008 slänter och bankar, dimensioneringssätt DA3. Erforderlig säkerhetsfaktor är enligt IEG Rapport 6:2008, (i SK 3) att FEN 1, Partialkoefficienter Beräkningar i brott- och bruksgränstillstånd utförs med partialkoefficienter enligt Tabell 1 nedan. Tabell 1. Partialkoefficienter. Jordparameter Partialkoefficienter Dimensionerande jordparameter Tunghet, g k gg = 1,0 gd = gk / gg Odränerad skjuvhållfasthet, c uk g cu = 1,5 C ud = Cuk / gcu Dränerad skjuvhållfasthet, c k g c = 1,3 c d = c k / gc Inre friktionsvinkel, φ k gj = 1,3 φ d = arctan [(tan φ k) / g j] Förkonsolideringsspänning, σ ck gsc = 1,0 σ cd = σ ck / gsc Styvhetsmoduler, M g M = 1,0 M d = M k / gm Klara Park - bäcken 1:1

7 4.3.2 Omräkningsfaktor Omräkningsfaktorn,, ansätts beroende på typ av geokonstruktion. För stabilitetsbrott beräknas karakteristiskt värde på den valda odränerade skjuvhållfastheten i Tabell 2 enligt IEG 6:2008, slänter och bankar kap.3.4. Värdet på omräkningsfaktorn η har bestämts enligt följande delfaktorer: Tabell 2. Delfaktorer till omräkningsfaktor. η-faktor Värde Kommentar η(1,2) 1,0 Normalsvensk lera, 7 st oberoende undersökningspunkter η(3) 1,1 η(4, 5, 6, 7) 1,0 η tot 1,1 4 metoder, liten spridning, empiriska samband bekräftar resultaten från direkta skjuvförsök. Stor brottyta, skjuvhållfastheten längs brottytan bestäms av medelvärdet Omräkningsfaktorn η är beräknad till 1,1 för den odränerade skjuvhållfastheten i Lerlagret. För övriga materialparametrar angivna i Tabell 3 (Kap ) sätts ηtot till 1, MATERIALPARAMETRAR Valda värden - densitet, vattenkvot, konflytgräns (och sensitivitet) I Bilaga 1 redovisas en sammanställning i diagramform för valda värden på tunghet, vattenkvot och konflytgräns. För sensitiviteten har inget valt värde gjorts, uppmätta värden visas endast som en sammanställning. Prov på sensitiviteten har visat på kvicklera Valda värden - Hållfasthetsparametrar I Bilaga 1 redovisas en sammanställning i diagramform för valt värde på korrigerad odränerad skjuvhållfasthet. Den odränerade skjuvhållfastheten från kon-, CPT och vingförsök har korrigerats med avseende på konflytgräns. Konflytgräns varierar och vid skjuvhållfasthetsutvärdering har skjuvhållfastheten korrigerats för rådande konflytgräns vid respektive punkt och nivå. Vidare har vingförsöken korrigerats för överkonsolideringsgrad enligt SGI Information 3. Vid utvärdering av odränerad skjuvhållfasthet har följande empiriska samband använts: Skjuvhållfasthet Cu: Larsson et al Cu=(0,125+0,205*WL/1,17)*σ`c*OCR(1-b) där b normalt antas=0,8). Vid val av värdet på den odränerade skjuvhållfastheten har större vikt getts åt de översta direkta skjuvförsöken, (vid nivå +44 och +). Det undre värdet från de direkta skjuvförsöken, (vid nivån +), är gjort i lerig silt/siltig lera med hög sensitivitet och är förmodligen något stört. I det undre lerskiktet har därmed större vikt getts åt övriga metoder vid val av värde. Friktionsvinkel i friktionsjord är vald utifrån sonderingsmotstånd och empiriska värden från tabell i TK-Geo 13, ver.2. Lerans dränerade hållfasthet har beskrivits med hjälp av en friktionsvinkel på φ =30, samt med en dränerad kohesion som är 10 % av den odränerade skjuvhållfastheten (dvs. c =0,1 cu) Valda värden - Deformationsegenskaper I Bilaga 1 redovisas en sammanställning i diagramform för valda värden på totalspänning, effektivspänning, portryck, förkonsolideringstryck, gränsspänning, kompressionsmodul ML och M, initiell permeabilitet och koefficienten för förändring av permeabilitet. Vid utvärdering av förkonsolideringstryck och kompressionsmodul M0 har följande empiriska samband använts: Klara Park - bäcken 1:1 7

8 Förkonsolideringstryck σ`c: Hansbo 1957 σ`c = Cu /0,/ WL Kompressionsmodulen M0 = k*cu, (där k = 2 för en mellan- till högplastisk lera). TR-Geo 13 version Valda värden -Sammanställning Nedan följer en tabell med valda värden som är nivå-baserad och som kan användas för området. Tabellen ger en generell bild av hur värden är valda med en vald markyta på nivå +47,5 som utgångspunkt. Jordlagrens mäktighet varierar i området, se sektionsritningar för aktuell jordmäktighet i respektive sektion. Tabell 3. Materialparametrar, valda värden Klara Park - bäcken 1:1

9 4.5 GRUNDVATTEN, PORTRYCK OCH VATTENNIVÅ Grundvattennivå valt värde I beräkningarna har grundvattennivån antagits ligga på nivån Porvattentryck valt värde I beräkningarna har portrycket valts att öka hydrostatiskt med djupet från grundvattennivån Vattennivå Klarälven Lägsta Lågvattennivå Vattendjup och lägsta vattennivå i Klarälven vid platsen baseras på uppgifter från Karlstad kommun, (se MUR/Geo). Lägsta lågvattennivån är vald till +44,0 (RH2000) i stabilitetsberäkningarna. 4.6 LASTER Karakteristiska laster som använts i beräkningar är följande: Bilväg 15 kpa (variabel last) Byggnader 10kPa/våning (permanent last) För stabilitetsberäkningar med partialkoefficienter enligt Eurokod IEG Rapport 6: 2008 ska karakteristisk, variabel, last multipliceras med 1,27. Stabilitetsberäkningar i kombinerad analys utförs utan variabla laster. 4.7 SEKUNDÄRA SKRED Bedömning av sekundära skred bör utföras om leran är högsensitiv. Gällande riktlinjer för sådant utredningsarbete presenteras i SGI:s rapport Hantering av kvicklereförekomst vid stabilitetsbedömning för Göta Älv GÄU delrapport 32. Enligt rapporten bör utbredning av sekundära skred utredas om den initiala säkerhetsfaktorn är under 1,30 för odränerad analys och under 1,20 för kombinerad analys. Utbredning av sekundära skred inom aktuell fastighet är inte aktuellt i denna PM då tillräcklig säkerhet mot skred av den initiala säkerhetsfaktorn är uppfylld Klara Park - bäcken 1:1 9

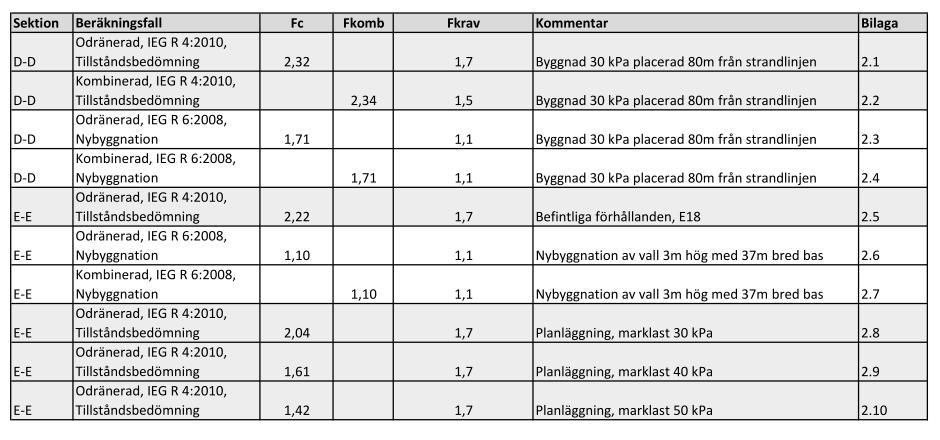

10 5 BERÄKNINGAR, RESULTAT 5.1 STABILITETSBERÄKNINGAR Stabilitetsberäkningar har utförts i 2 sektioner, sektion D-D och E-E. I sektion D-D har säkerhetsfaktorn mot skred kontrollerats för glidytor mot Klarälven som startar omkring planerad byggnation. Det innebär ca 80 m från strandlinjen. Beräkningarna har utförts enligt IEG Rapport 4:2010, stabiliteten vid markanvändning för befintlig bebyggelse och anläggning och för planläggning. Beräkningarna har även kontrollerats enligt IEG Rapport 6:2008 för nybyggnation. I sektion E-E kontrolleras befintlig stabilitet för E18 mot aktuellt område enligt IEG Rapport 4:2010. Vidare kontrolleras stabiliteten för den planerade jordvallen enligt IEG Rapport 6: 2008, för nybyggnation. I samma sektion kontrolleras även stabiliteten för olika markbelastningar enligt IEG Rapport 4:2010. Stabilitetsberäkningarna redovisas i detalj i Bilaga 2. Resultatet från stabilitetsberäkningarna redogörs i Tabell 4 nedan: Tabell 4. Resultat stabilitetsberäkningar. Enligt beräkningarna är den odränerade analysen (Fc) dimensionerande. Den kombinerade analysen (Fkomb) ger generellt högre säkerhetsfaktorer relativt kravet. Variationer i portryck har inte så stor inverkan på säkerheten mot skred eftersom den odränerade analysen är dimensionerande. Störst inverkan har markytans topografi och lastens intensitet. Säkerheten mot skred för området mot älven är ok för rådande förhållanden och för planerad byggnation, se Bilaga resp Säkerheten mot skred för E18 i riktning mot aktuellt område är ok, se Bilaga 2.5. För den planerade vallen uppnås precis tillräcklig säkerhet mot skred med förutsättningen att vallen byggs upp med 37 m bred bas och max höjd 3m, innehållandes fast lagrad sand, se Bilaga I övrigt är marken i området stabil för markbelastningar upp till 30 kpa, motsvarande ca 1,5 m fyllning, se Bilaga Klara Park - bäcken 1:1

11 5.2 SÄTTNINGSBERÄKNINGAR Sättningsberäkningar har gjorts för en jordprofil med utgångspunkt från borrhål 19W06. I Figur 3 redovisas en sammanställning i diagramform på effektivspänning, förkonsolideringstryck och gränsspänning. Figur 3. Spänningsdiagram Markytan är vald att ligga på nivån +47,5 som gäller generellt för området. Portrycksnivån är vald att öka hydrostatiskt ifrån +47, (dvs 0,5 m under markytan). I diagrammet syns att effektivspänningen ligger högre än 80% av det valda förkonsolideringstrycket vid nivåerna ,5. Detta tyder på att sättningar pågår i leran vid denna nivå. I det övre lerskiktet uppstår plastiska deformationer och långtidsbundna sättningar vid all tillförd last. I det undre lerlagret fås plastiska deformationer vid lasttillskott på ca kpa. Sättningsberäkningar har utförts för en oändligt utbredd last (ingen lastspridning) på 10, 20 resp. 30 kpa. Det motsvarar ungefär markuppfyllnader på 0,5, 1 respektive 1,5 m eller byggnader med 1, 2 respektive 3 våningar. Sättningsberäkningarna redovisas i detalj i Bilaga 3. I Tabell 5 nedan redovisas resultaten från olika belastningssituationer och sättningar Klara Park - bäcken 1:1 11

12 Tabell 5. Sättning i [cm] mot tid [år] för olika belastningsfall vid området kring Bh 19W06. Last 10 kpa 1 år 10 år 15 år Sättning i [cm] 1,2 3,6 6 Sättning i [%] 20% 60% 100% Last 20 kpa 1 år 10 år 15 år Sättning i [cm] 3,2 9,6 16 Sättning i [%] 20% 60% 100% Last 30 kpa 1 år 10 år 15 år Sättning i [cm] 6,6 19,8 33 Sättning i [%] 20% 60% 100% Vid beräkningarna har ingen hänsyn till krypsättningar tagits Klara Park - bäcken 1:1

13 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 0 kontor i länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Stockholm-Globen Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Klara Park - bäcken 1:1 13

14 Bilaga 1.1 av 2 Densitet r (t/m 3 ) 1,5 1,7 1,9 Vattenkvot, w (%) Konflytgräns, w (%) W06 ( z +47) p Vald p Nivå (m) Nivå (m) Nivå (m) W06 ( z +47) w 19W06 ( z +47) wl 19W04 ( z +47,4) w 19W04 ( z +47,4) wl W01 (23/220 V11 +47,7) w 19W02 (23/220 V11 +47,6) w 36 19W01 (23/220 V11 +47,7) wl 19W02 (23/220 V11 +47,6) wl 19W05 (23/220 V11 +47,3) w 19W05 (23/220 V11 +47,3) wl Vald W0 34 Vald WL Sensitivitet, S t (-) Odränerad skjuvhållfasthet, c uk Nivå (m) Nivå (m) W06 ( z +47) Fallkon, Cu,korr(WL-19W06) 19W06 ( z +47) Vb Cu,korr(WL-19W06) 19W06 ( z +47) CPT Tfu,korr 19W06 ( z +47) Skjuvförsök Cu W04 ( z +47,4) Vb Cu,korr(WL-19W04) 19W04 ( z +47,4) CPT Tfu,korr 19W11 ( z +48) CPT Tfu,korr 19W06 ( z +47) Fallkon, St Empiri (Larsson, 1984) Cu (O'c (my+47,5),wl ) Vald Cu

15 Bilaga 1.2 av 2 Effektivspänningar Ödometermodul M L Modull M' (-) Vald O'voBef.Mark(+47,5) 48 19W06 ( z +47) CRS ML 48 19W06 ( z +47) CRS O'c 46 19W06 ( z +47) CRS O'L 0,8* Vald O'c(my+47,5) 46 Vald ML Vald O'c (my+47,5) Vald O'L(my+47,5) Empiri (Hansbo, 1957) O'c (WL,Cu ) Nivå (m) Nivå (m) Nivå (m) W06 ( z +47) CRS M' Vald M K init e-10 [m/s] βk [-] 1,0E-10 1,0E-09 1,0E-08 1,0E-07 1,0E Nivå (m) 42 Nivå (m) W06 ( z +47) βk 34 19W06 ( z +47) CRS kinit Vald K init 32 Vald βk 30 30

16 F=2,32 Bilaga 2.1 av 10 Filnamn: Sektion D-D.gsz Analys: Sektion D-D odränerad (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 Color Name Model Unit Weight (kn/m³) Phi' (medelfast) Mohr-Coulomb 18 C-Datum C-Rate of Change ((kn/m²)/m) Datum (Elevation) (m) ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Lera 0d S=f(datum) Silt och varvig siltig Lera Od Fast friktionsjord S=f(datum) ,3,5 Mohr-Coulomb 19 Sektion D-D Odränerad, IEG R 4:2010, Tillståndsbedömning Byggnad 30 kpa (3 vån) placerad 80m från strandlinjen Ca 80 m från planerade byggnader till strandkant Last från byggnad (3vån) 30kPa 2,32 Klarälven LLW (medelfast) 47 Elevation (medelfast) Lera 0d Elevation Distance Sektion D-D.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

17 F=2,34 Bilaga 2.2 av 10 Filnamn: Sektion D-D.gsz Analys: Sektion D-D Kombinerad (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) (medelfast) Fast friktionsjord Cohesion' Phi' Mohr-Coulomb 18 0 Mohr-Coulomb 19 0 C-Datum C-Rate of Change ((kn/m²)/m) Lera K Combined, S=f(datum) Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Silt och varvig siltig Lera K Combined, S=f(datum) ,13,5 Sektion D-D Kombinerad, IEG R 4:2010, Tillståndsbedömning Byggnad 30 kpa (3 vån) placerad 80m från strandlinjen Ca 80 m från planerade byggnader till strandkant Last från byggnad (3vån) 30kPa 2,34 Klarälven LLW (medelfast) 47 Elevation (medelfast) Lera K Elevation Distance Sektion D-D.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

18 F=1,71 Bilaga 2.3 av 10 Filnamn: Sektion D-D.gsz Analys: Sektion D-D odränerad (Partialkoeff) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1.27 Egenvikt av jord Dränerad hållfasthet γm=1,3 Odränerad hållfasthet γm=1,36 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Phi-B Piezometric Line C-Datum C-Rate of Change ((kn/m²)/m) C-Maximum Datum (Elevation) (m) (medelfast) Mohr-Coulomb Lera 0d S=f(datum) Silt och varvig siltig Lera Od S=f(datum) ,3 100,5 Mohr-Coulomb Sektion D-D Odränerad, IEG R 6:2008, Nybyggnation Byggnad 30 kpa (3 vån) placerad 80m från strandlinjen Ca 80 m från planerade byggnader till strandkant Last från byggnad (3vån) 30kPa 1,71 Klarälven LLW (medelfast) 47 Elevation (medelfast) Lera 0d Elevation Distance Sektion D-D.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) Eurocode 7 - DA3, EKS - SK2 Klara Park, Karlstad

19 F=1,71 Bilaga 2.4 av 10 Filnamn: Sektion D-D.gsz Analys: Sektion D-D Kombinerad (Partialkoeff) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) (medelfast) Fast friktionsjord Cohesion' Phi' Mohr-Coulomb 18 0 Mohr-Coulomb 19 0 C-Datum C-Rate of Change ((kn/m²)/m) Lera K Combined, S=f(datum) Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1.27 Egenvikt av jord Dränerad hållfasthet γm=1,3 Odränerad hållfasthet γm=1,36 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Silt och varvig siltig Lera K Combined, S=f(datum) ,13,5 Sektion D-D Odränerad, IEG R 6:2008, Nybyggnation Byggnad 30 kpa (3 vån) placerad 80m från strandlinjen Ca 80 m från planerade byggnader till strandkant Last från byggnad (3vån) 30kPa 1,71 Klarälven LLW (medelfast) 47 Elevation (medelfast) Lera K Elevation Distance Sektion D-D.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) Eurocode 7 - DA3, EKS - SK2 Klara Park, Karlstad

20 τ F=2,22 Bilaga 2.5 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E odränerad E18 (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Phi-B Mohr-Coulomb Piezometric Line C-Datum C-Rate of Change ((kn/m²)/m) C-Maximum Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Lera 0d S=f(datum) Silt och varvig siltig Lera Od Fast friktionsjord S=f(datum) ,3 100,5 Mohr-Coulomb Vägbank Mohr-Coulomb Sektion E-E Odränerad, IEG R 4:2010, Tillståndsbedömning Befintliga förhållanden, E ,22 55 E18, +48,3 Surcharge (Unit Weight): 15 kn/m³ Vägbank Markyta +47,5 Elevation Lera 0d Lera 0d Lera 0d Silt och varvig siltig Lera Od Silt och varvig siltig Lera Od ρ varvig siltig Lera Od Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

21 τ F=1,10 Bilaga 2.6 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E odränerad Vall 3m (partialfaktorer) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) Phi' Mohr-Coulomb 18 C-Datum C-Rate of Change ((kn/m²)/m) Lera 0d S=f(datum) Silt och varvig siltig Lera Od S=f(datum) ,3,5 Vall (sand) Mohr-Coulomb 18 Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1.27 Egenvikt av jord Dränerad hållfasthet γm=1,3 Odränerad hållfasthet γm=1,36 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Fast friktionsjord Mohr-Coulomb 19 Vägbank Mohr-Coulomb Sektion E-E Odränerad, IEG R 6:2008, Nybyggnation Nybyggnation av vall 3m hög med 37m bred bas ,10 60 Ca 37 m bred bas E18, +48,3 Surcharge (Unit Weight): 15 kn/m³ Vägbank Ca 3m Hög Vall (sand) Vall (sand) Markyta +47,5 Elevation Lera 0d Lera 0d Lera 0d Silt och varvig siltig Lera Od Silt och varvig siltig Lera Od ρ varvig siltig Lera Od Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) Eurocode 7 - DA3, EKS - SK2 Klara Park, Karlstad

22 τ F=1,10 Bilaga 2.7 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E kombinerad Vall 3m (partialfaktorer) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Mohr-Coulomb 18 0 Vall (sand) Mohr-Coulomb 18 0 Fast friktionsjord Mohr-Coulomb 19 0 Vägbank Mohr-Coulomb C-Datum C-Rate of Change ((kn/m²)/m) Lera K Combined, S=f(datum) Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1.27 Egenvikt av jord Dränerad hållfasthet γm=1,3 Odränerad hållfasthet γm=1,36 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Silt och varvig siltig Lera K Combined, S=f(datum) ,13,5 65 Sektion E-E Kombinerad, IEG R 6:2008, Nybyggnation Nybyggnation av vall 3m hög med 37m bred bas ,10 60 Ca 37 m bred bas E18, +48,3 Vägbank Ca 3m Hög Vall (sand) Vall (sand) Markyta +47,5 Elevation Lera K Lera K Lera K Silt och varvig siltig Lera K Silt och varvig siltig Lera K ρ h varvig siltig Lera K Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) Eurocode 7 - DA3, EKS - SK2 Klara Park, Karlstad

23 τ F=2,04 Bilaga 2.8 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E odränerad last 30kPa (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Phi-B Mohr-Coulomb Piezometric Line C-Datum C-Rate of Change ((kn/m²)/m) C-Maximum Lera 0d S=f(datum) Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Silt och varvig siltig Lera Od Fast friktionsjord S=f(datum) ,3 100,5 Mohr-Coulomb Vägbank Mohr-Coulomb Sektion E-E Odränerad, IEG R 4:2010, Tillståndsbedömning Planläggning, marklast 30 kpa ,04 55 E18, +48,3 Surcharge (Unit Weight): 15 kn/m³ Vägbank Surcharge (Unit Weight): 30 kn/m³ Mode: Permanent Markyta +47,5 Elevation Lera 0d Lera 0d Lera 0d Silt och varvig siltig Lera Od Silt och varvig siltig Lera Od ρ varvig siltig Lera Od Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

24 τ F=1,61 Bilaga 2.9 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E odränerad last kpa (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Phi-B Piezometric Line C-Datum C-Rate of Change ((kn/m²)/m) C-Maximum Datum (Elevation) (m) ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Mohr-Coulomb Lera 0d S=f(datum) Silt och varvig siltig Lera Od Fast friktionsjord S=f(datum) ,3 100,5 Mohr-Coulomb Vägbank Mohr-Coulomb Sektion E-E Odränerad, IEG R 4:2010, Tillståndsbedömning Planläggning, marklast kpa ,61 55 E18, +48,3 Surcharge (Unit Weight): 15 kn/m³ Vägbank Surcharge (Unit Weight): kn/m³ Mode: Permanent Markyta +47,5 Elevation Lera 0d Lera 0d Lera 0d Silt och varvig siltig Lera Od Silt och varvig siltig Lera Od ρ varvig siltig Lera Od Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

25 τ F=1,42Bilaga 2.10 av 10 Filnamn: Sektion E-E.gsz Analys: Sektion E-E odränerad last kpa (Karakteristisk) Portryck: Piezometric Line Senast ändrad av: Stjärnborg, Johan Color Name Model Unit Weight (kn/m³) Cohesion' Phi' Mohr-Coulomb Phi-B C-Datum C-Rate of Change ((kn/m²)/m) C-Maximum Lera 0d S=f(datum) Datum (Elevation) (m) Partialkoefficienter: Permanenta yt- och punktlaster Variabla yt- och punktlaster γa: Favorable = 0, Unfavorable = 1 Egenvikt av jord Dränerad hållfasthet γm=1 Odränerad hållfasthet γm=1 ym (odränerad hållfasthet) = 1,5/1,1(η) vid beräkning med partialkoefficienter Silt och varvig siltig Lera Od Fast friktionsjord S=f(datum) ,3 100,5 Mohr-Coulomb Vägbank Mohr-Coulomb Sektion E-E Odränerad, IEG R 4:2010, Tillståndsbedömning Planläggning, marklast kpa ,42 55 E18, +48,3 Surcharge (Unit Weight): 15 kn/m³ Vägbank Surcharge (Unit Weight): kn/m³ Mode: Permanent Markyta +47,5 Elevation Lera 0d Lera 0d Lera 0d Silt och varvig siltig Lera Od Silt och varvig siltig Lera Od ρ varvig siltig Lera Od Sektion E-E.gsz / SLOPE/W / Uppdragsnummer Datum Beräkningsmodell Skala Analysmetod, EC7 (EKS-DA3) alt. Tillståndsbedömning Uppdragsnamn Morgenstern-Price 1:300 (A3) IEG Tillståndsbedömning Klara Park, Karlstad

26 Bilaga 3.1 av 3

27 Bilaga 3.2 av 3

28 Bilaga 3.3 av 3
