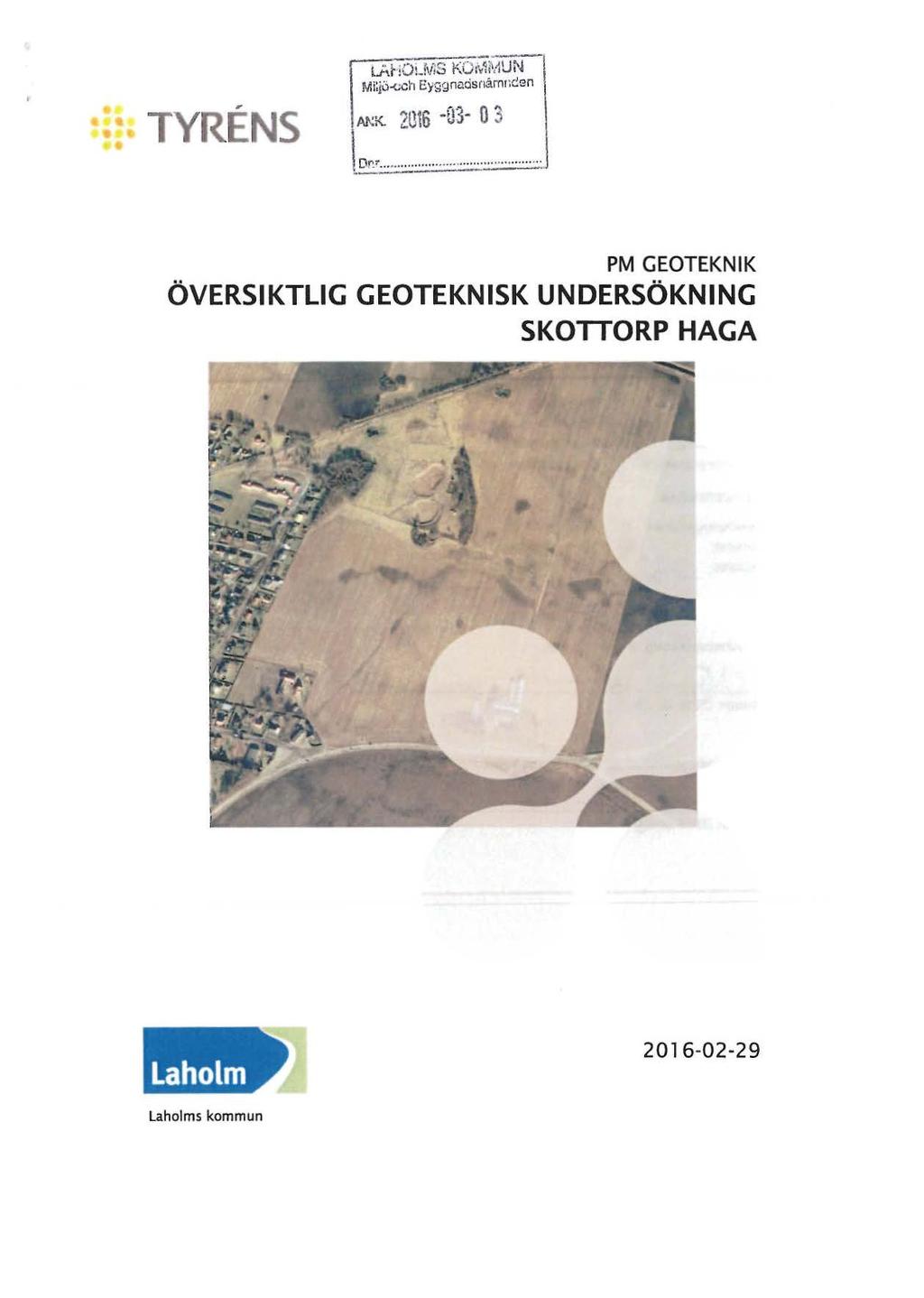

1 .... ::: ~K o 3 ~~Dr." :;:.:.:.:;;.::.::.:..:.:. PM GEOTEKNIK ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING SKOTTORP HAGA La h om Lahoms kommun

2 ., UPPDRAG Tite på rapport: Datum: , Översiktig geoteknisk undersökning, Skottorp Haga PM Geoteknik, översiktig geoteknisk undersökning, skottorp Haga MEDVERKANDE Bestäare: Kontaktperson: Konsut: Uppdragsansvarig: Handäggare: Kvaitetsgranskare: Lahoms Kommun Hans Johansson Tyrens AB Nina Mattsson Nina Mattsson Annikajohansson REVIDERINGAR Revideringsdatum Version: Initiaer: ÅR MÅN-DAG Namn, Företag Namn, Företag Uppdragsansvarig: Nina Mattsson Dat~ ~: ' Handingen granskad av: Annikajohansson Datum: g ;L~- Tyrens AB Kungsgatan Hesingborg Tei:01 O Säte: Stockhom Org.nr:

3 INNEHALLSFÖRTECKNING 1 INLEDNING ÄNDAMAL UNDERLAG FÖR TEKNISKT PM PANERAD/FÖRESAGEN KONSTRUKTION MARKFÖRHALLANDEN GENERELL T..._..._..._ GEOTEKNISKA FÖRHALLAN DEN HYDROGEOLOGISKA FÖRHALLANDEN REKOMMENDATIONER GRUNDLÄGGNING... S 6.2 SCHAKT- OCH FYLLNNGSARBETEN INFILTRATION AV DAGVATTEN OCH DAMMAR TERRASSERING/UTJÄMNING AV OMRADET...'" ANLÄGGNING AV HAROGJORDA YTOR VA-LEDNINGAR GRUNDVATTENSÄNKNING GEOTEKNISK KONTROLL... 7 Uppdrag: översiktig geoteknisk undersökning, Skottorp Haga Bestäare: ahoms kommun 0 :\HBG\266373\G\. Text\ Tekniskt PM.docx 3(7)

4 INLEDNING På uppdrag av ahoms kommun har Tyrens AB utfört översiktig geoteknisk undersökning i Skottorp. Det undersökta området igger inom fastigheten Skummesöv 5:2 i östra deen av Skottorp och tihör Lahoms kommun. Bestäarens kontaktperson har varit Hans Johansson och uppdragsanvarig för Tyrens AB har varit Nina Mattsson. Intern granskning har utförts av Annika Johansson Tyrens AB. 2 ÄNDAMAL Syftet med undersökningen är att ge underag avseende de geotekniska förhåandena och grundvattenförhåanden inför p aneringen av nytt bostadsområde Inom aktuet område. Denna handing ska inte användas vid projektering. När panerade byggnaders utförande och äge är bestämt ska en, för ändamået, geoteknisk undersökning utföras. 3 UNDERLAG FÖR TEKNISKT PM Sammanstäning av utförda undersökningar redovisas i en separat rapport MUR/Geo, Markteknisk undersökningsrapport, Skottorp, Haga daterad PLANERAD/FÖRESLAGEN KONSTRUKTION Panerad byggnation är bostadsbebyggese med upp ti tre våningar. Området för byggnationen är beäget inom fastigheten skummesöv 5:2 i östra deen av Skottorp och tihör Lahoms kommun. Området för panerad byggnation igger inom en sekundär skyddszon för skottorps vattentäkt och omfattar ca S ha. 5 MARKFÖRHALLANDEN 5.1 GENERELLT Området igger på en höjd mean ca +6 och + 13 m ö h. Det är reativt fackt och har en maxima höjdskinad på ca 6-7 m. Området består av åkermark. Inga befintiga konstruktioner finns inom området för panerad bebyggese. En gård är beägen i angränsande äge i områdets sydöstra de. väster finns angränsande viabebyggese. Utförd undersökning innefattar inte mijöundersökning. Däremot kan nämnas att inga syniga tecken eer ukter har observerats som skue indikera förekomst av föroreningar eer fynadsmass or GEOTEKNISKA FÖRHALLANDEN Enigt utförda undersökningspunkter består marken av ett ager sandig matjord med tjockek på 0,2-0,6 m föjt av ett ager sand, med sammansättning från något sitig fi nsand ti grusig sand viande på era. Sandagrets tjockek är större i västra deen av området där den uppgår ti minst 2,7 m medan det het saknas i en av provpunkterna (nr O, se MUR/Geo) i nordöstra deen av området. Leran börjar på djup mean 0,6 m och 2,8 m motsvarande nivåer mean +6,7 och +9,8 m ö h. De högre nivåerna återfinns i områdets nordvästra de och de ägre i områdets östra de. Leragrets underyta är inte känd. Ett okat t orvskikt på 0,2 m har hittats i en provpunkt (nr 4, se Uppdrag: översiktig geoteknisk undersökning, Skottorp Haga Bestäare: Lahoms kommun 0:\HBG\268373\G\_ Text\ Tekniskt PM.docx 4(7)

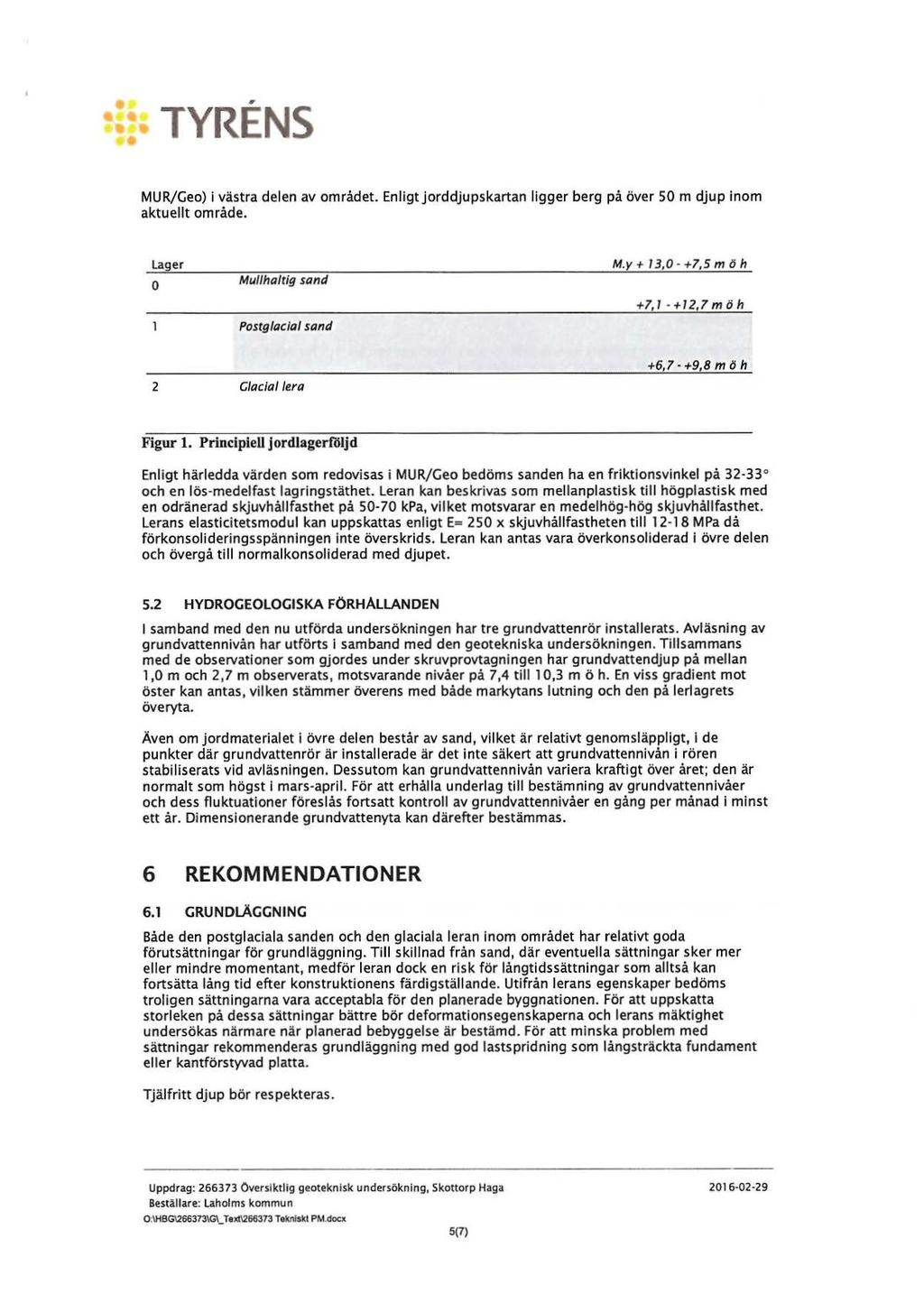

5 .... MUR/Geo) i västra deen av området. Enigt jorddjupskartan igger berg på över 50 m djup inom aktuet område. Lager o Muhatig sand Postgacia sand M.y + 13,0 +7,5 m ö h +7, ,7möh 2 Gaciaera +6, m c; h Figur. Principie jordagerföjd Enigt häredda värden som redovisas i MUR/Geo bedöms sanden ha en friktionsvinke på och en ös-medefast agringstäthet. Leran kan beskrivas som meanpastisk ti högpastisk med en odränerad skjuvhåfasthet på kpa, viket motsvarar en medehög-hög skjuvhåfasthet. Lerans easticitetsmodu kan uppskattas enigt E= 250 x skjuvhåfastheten ti MPa då förkonsoideringsspänningen inte överskrids. Leran kan antas vara överkonsoiderad i övre deen och övergå ti normakonsoiderad med djupet. 5.2 HYDROGEOLOGISKA FÖRHALLANDEN samband med den nu utförda undersökningen har tre grundvattenrör instaerats. Aväsning av grundvattennivån har utförts i samband med den geotekniska undersökningen. Tisammans med de observationer som gjordes under skruvprovtagningen har grundvattendjup på mean 1,0 m och 2,7 m observerats, motsvarande nivåer på 7,4 ti 0,3 m ö h. En viss gradient mot öster kan antas, viken stämmer överens med både markytans utning och den på eragrets överyta. Även om jordmateriaet i övre deen består av sand, viket är reativt genomsäppigt, de punkter där grundvattenrör är instaerade är det inte säkert att grundvattennivån i rören stabiiserats vid aväsningen. Dessutom kan grundvattennivån variera kraftigt över året; den är normat som högst i mars-apri. För att erhåa underag ti bestämning av grundvattennivåer och dess fuktuationer föresås fortsatt kontro av grundvattennivåer en gång per månad i minst ett år. Dimensionerande grundvattenyta kan därefter bestämmas. 6 REKOMMENDATIONER 6.1 GRUNDLÄGGNING Både den postgaciaa sanden och den gaciaa eran inom området har reativt goda förutsättningar för grundäggning. Ti skinad från sand, där eventuea sättningar sker mer eer mindre momentant, medför eran dock en risk för ångtidssättningar som atså kan fortsätta ång tid efter konstruktionens färdigstäande. Utifrån erans egenskaper bedöms troigen sättningarna vara acceptaba för den panerade byggnationen. För att uppskatta storeken på dessa sättningar bättre bör deformationsegenskaperna och erans mäktighet undersökas närmare när panerad bebyggese är bestämd. För att minska probem med sättningar rekommenderas grundäggning med god astspridning som ångsträckta fundament eer kantförstyvad patta. Tjäfritt djup bör respekteras. Uppdrag: Översiktig geoteknisk undersökning, Skottorp Haga Bestare: Lahoms kommun O:IHBG\266373\G\_Text\ Tekniskt PM.docx 5(7)

6 6.2, SCHAKT- OCH FYLLNNGSARBETEN jorden är reativt ättschaktad. Dock kan eran, då denna igger ytigt, vara känsig för upprepade överfarter av fordon. Eventuet kan mattor avsedda för maskiner användas för att förbättra framkomigheten i sådana områden. Förekommande erjordar är också fytbenägna och erosionskänsiga vid vattenöverskott varför det krävs att schaktsänter och schaktbotten skyddas från nederbörd och inäckande yt- och grundvatten. Schakt måste skyddas från frost och tjäning vid friäggandet. Materiaskijande ager (geotexti) krävs, generet, mot naturigt agrad jord inom området. Temporära schakter bedöms kunna utföras med säntutning ca :1,5 för sand och 2:1 i era såvida säntkrönet är obeastat och grundvattnet är avsänkt. 6.3 INFILTRATION AV DAGVATTEN OCH DAMMAR Områdets geoogi med tätajordager nära markytan gör att det är okart om det är möjigt att fokat omhänderta dagvatten genom infitration. Visar fortsatta grundvattenmätningar att grundvattennivån igger något högre än de nivåer som hittis observerats finns knappt utrymme för infitration i befintigt sandager. Leragrets gradient mot öster gör att grundvatten bör kunna edas ti östra/sydöstra deen av området för uppsaming. Viss uppfynad av friktionsmateria, uppskattningsvis m, skue vara ti förde för att bidra ti större infitrationsmöjighet i de dear av området där eragret idag igger nära marknivån. Detta gäer framför at de norra dearna av området. 6.4 TERRASSERING/UTJÄMNING AV OMRADET Ur synpunkt för omhändertagande av dagvatten som nämnts ovan skue viss uppfynad av friktionsmateria inom området vara ti förde. Samtidig bidrar utfynad ti ökade sättningar med minskad astspridning under byggnader. En baans mean dessa motstridigheter måste därför hittas. Det rekommenderas atså att dessa båda frågor beaktas vid paneringen av området. 6.5 ANLÄGGNING AV HAROGJORDA YTOR Grundäggning av okagator bedöms kunna utföras utan grundförstärkning. Grundäggning får inte ske på ätad jord, frusen jord eer mujord. Lerjordarna inom området karar Inte upprepade överfarter utan att ätas och förora bärighet. Hårdgjorda ytor dimensioneras inom större deen av området för undergrund av sand, materiatyp 2 och tjä farighetskass enigt Anäggnings-AMA 13, förutsatt att organiska jordar i ytan schaktas bort. Lokat igger era direkt under organiskjord då ytorna dimensioneras för undergrund av materiatyp 48 och tjäfarighetskass VA-LEDNINGAR Grundäggning av VA-edningar kan utföras direkt mark och utförs enigt Anäggnings-AMA 13. Leran inom området ämpar sig inte för återfy av edningsgravar. Ny kontroerad fyning krävs som fynadsmateria. Sanden kan däremot användas som återfynad. Vid anäggande av VA-edningar djupare än 0,5 meter under markytan kan tifäiga stödkonstruktioner användas för att minska mängden schakt. Ingen ast (vare sig permanent eer tifäig) får äggas på säntkrön vid arbete med schaktgravar. Uppdrag: Översiktig geotekni sk undersökning, Skottorp Haga Bestäare: Lahoms kommun O:IHBG\266373\G\_ Text\ Tekniskt PM.docx 6(7)

7 6.7 GRUNDVATTENSÄNKNING Tifäig grundvattensänkning bör kunna utföras med fiterförsedda pumpgropar. Det rekommenderas att en provschakt utförs för att kontroera mängden inträngade vatten vid schakter djupare än 0,5 meter under markytan. 7 GEOTEKNISK KONTROLL Föreiggande PM ska utnyttjas för paneringsarbetet för området. Vid upprättande av projekterings- och bygghandingar då byggnadernas och anäggningarnas utformning och pacering bestämts ska en, för ändamået, geoteknisk undersökning genomföras. Denna undersökning bör innefatta utvärdering av erans mäktighet och deformationsegenskaper i syfte att uppskatta storeken på sättningar. Vidare observationer av grundvatten i de instaerade grundvattenrören ska utföras minst gång per månad i minst år framöver för att underag för bedömning av grundvattenytan äge och fuktuationer. Uppdrag: Översiktig geoteknisk undersökning, Skottorp Haga Bestare: ahoms kommun O:\HBG\266373\G\_ Text\ Tekniskt PM.docx 7(7)
