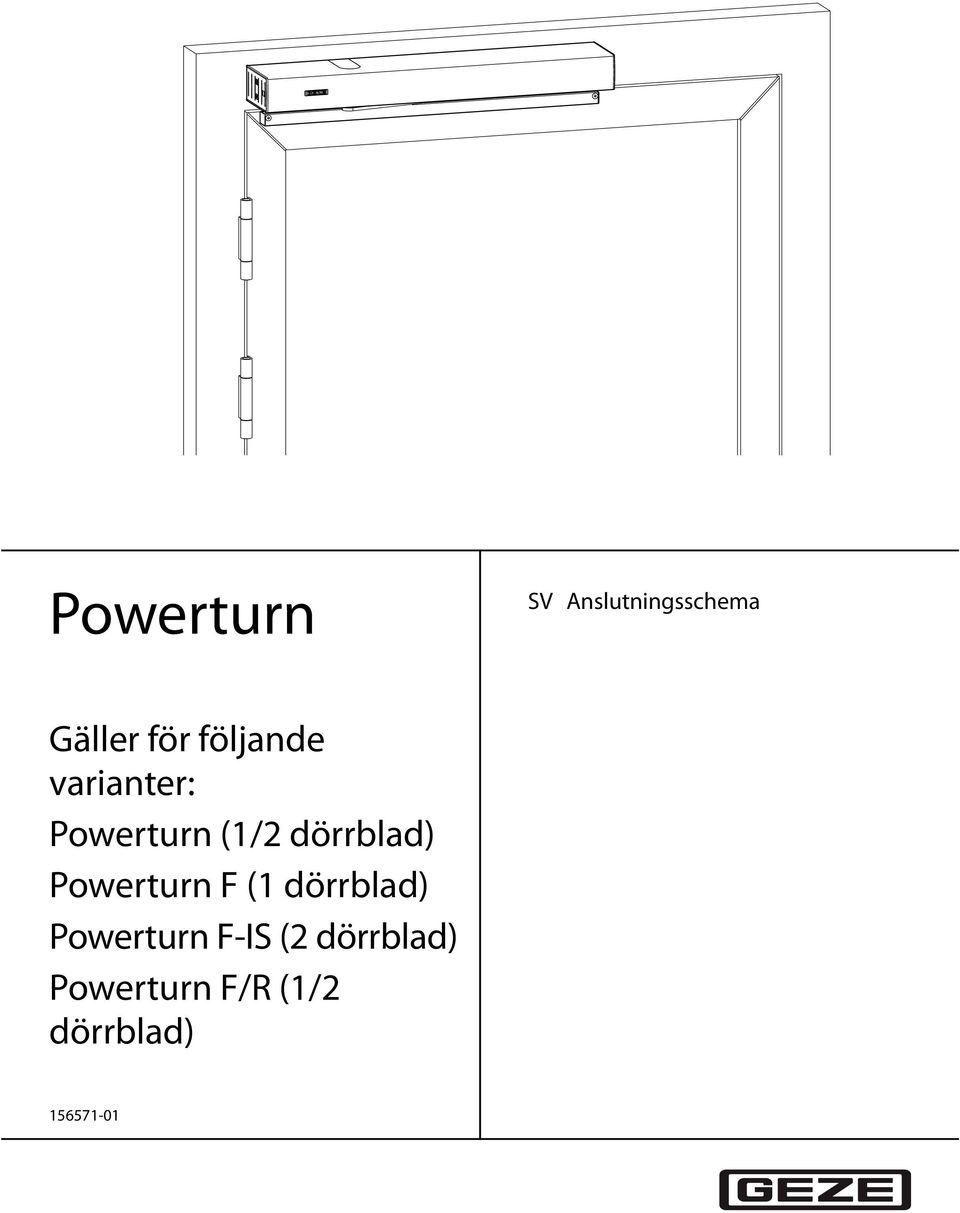

Powerturn. Gäller för följande varianter: Powerturn (1/2 dörrblad) Powerturn F (1 dörrblad) Powerturn F-IS (2 dörrblad) Powerturn F/R (1/2 dörrblad)

Transkript

1 SV Anslutningsschema Gäller för följande varianter: (/ dörrblad) F ( dörrblad) F-IS ( dörrblad) F/R (/ dörrblad)

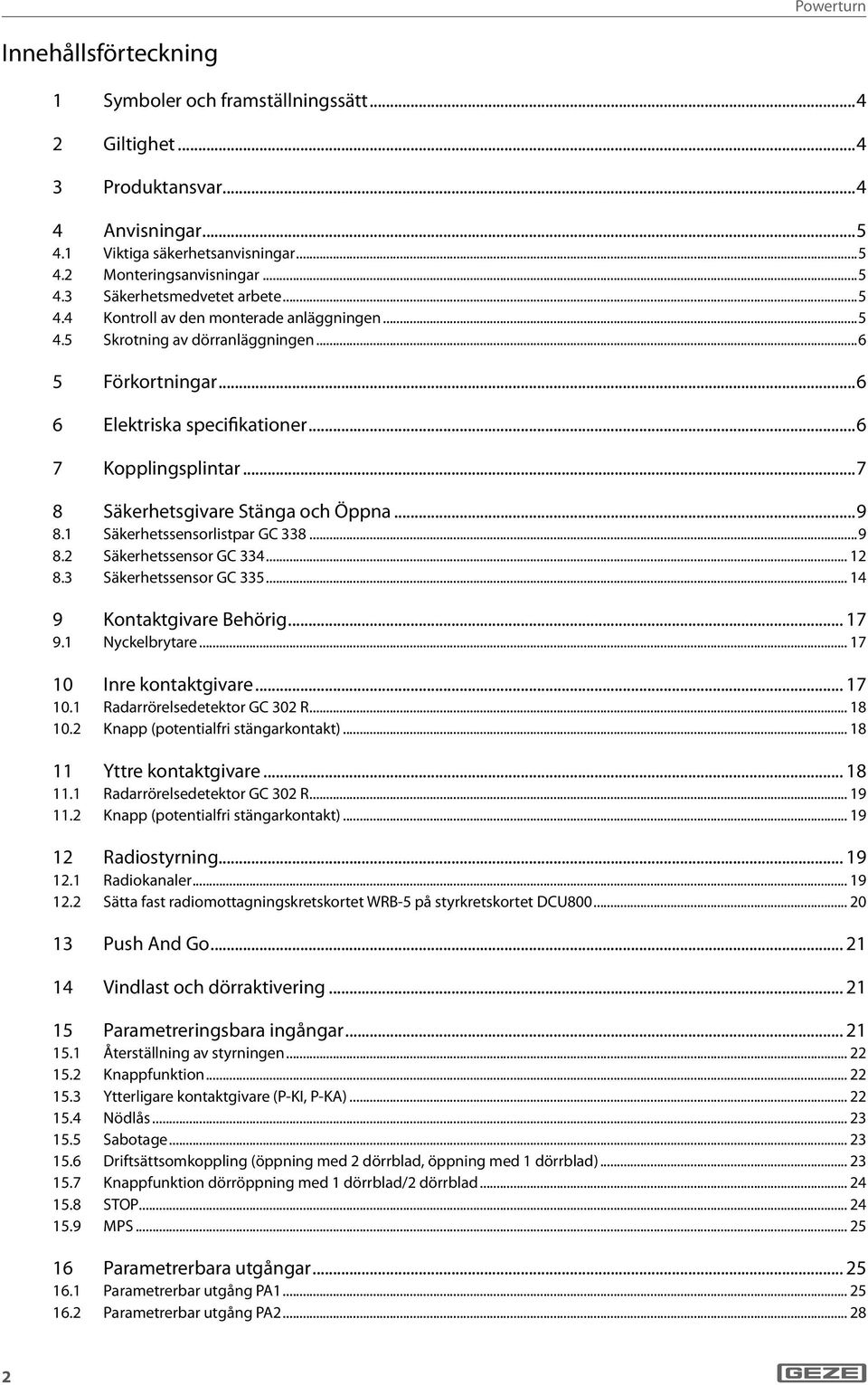

2 Innehållsförteckning Symboler och framställningssätt...4 Giltighet Produktansvar Anvisningar Viktiga säkerhetsanvisningar Monteringsanvisningar Säkerhetsmedvetet arbete Kontroll av den monterade anläggningen Skrotning av dörranläggningen Förkortningar Elektriska specifikationer Kopplingsplintar Säkerhetsgivare Stänga och Öppna Säkerhetssensorlistpar GC Säkerhetssensor GC Säkerhetssensor GC Kontaktgivare Behörig Nyckelbrytare Inre kontaktgivare Radarrörelsedetektor GC 30 R Knapp (potentialfri stängarkontakt)... 8 Yttre kontaktgivare Radarrörelsedetektor GC 30 R Knapp (potentialfri stängarkontakt)... 9 Radiostyrning Radiokanaler Sätta fast radiomottagningskretskortet WRB-5 på styrkretskortet DCU Push And Go... 4 Vindlast och dörraktivering... 5 Parametreringsbara ingångar Återställning av styrningen Knappfunktion Ytterligare kontaktgivare (P-KI, P-KA) Nödlås Sabotage Driftsättsomkoppling (öppning med dörrblad, öppning med dörrblad) Knappfunktion dörröppning med dörrblad/ dörrblad STOP MPS Parametrerbara utgångar Parametrerbar utgång PA Parametrerbar utgång PA... 8

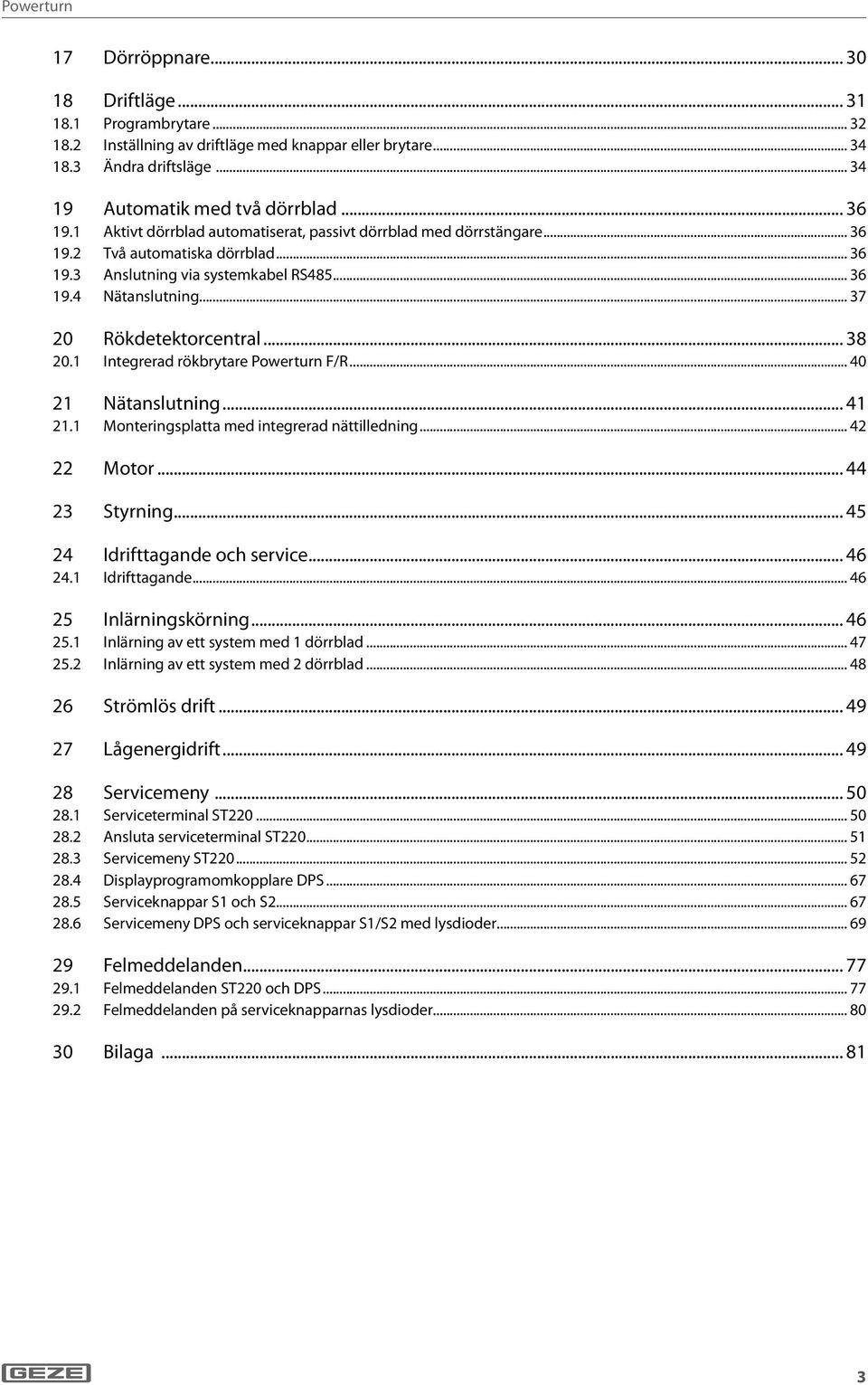

3 7 Dörröppnare Driftläge Programbrytare Inställning av driftläge med knappar eller brytare Ändra driftsläge Automatik med två dörrblad Aktivt dörrblad automatiserat, passivt dörrblad med dörrstängare Två automatiska dörrblad Anslutning via systemkabel RS Nätanslutning Rökdetektorcentral Integrerad rökbrytare F/R Nätanslutning Monteringsplatta med integrerad nättilledning... 4 Motor Styrning Idrifttagande och service Idrifttagande Inlärningskörning Inlärning av ett system med dörrblad Inlärning av ett system med dörrblad Strömlös drift Lågenergidrift Servicemeny Serviceterminal ST Ansluta serviceterminal ST Servicemeny ST Displayprogramomkopplare DPS Serviceknappar S och S Servicemeny DPS och serviceknappar S/S med lysdioder Felmeddelanden Felmeddelanden ST0 och DPS Felmeddelanden på serviceknapparnas lysdioder Bilaga

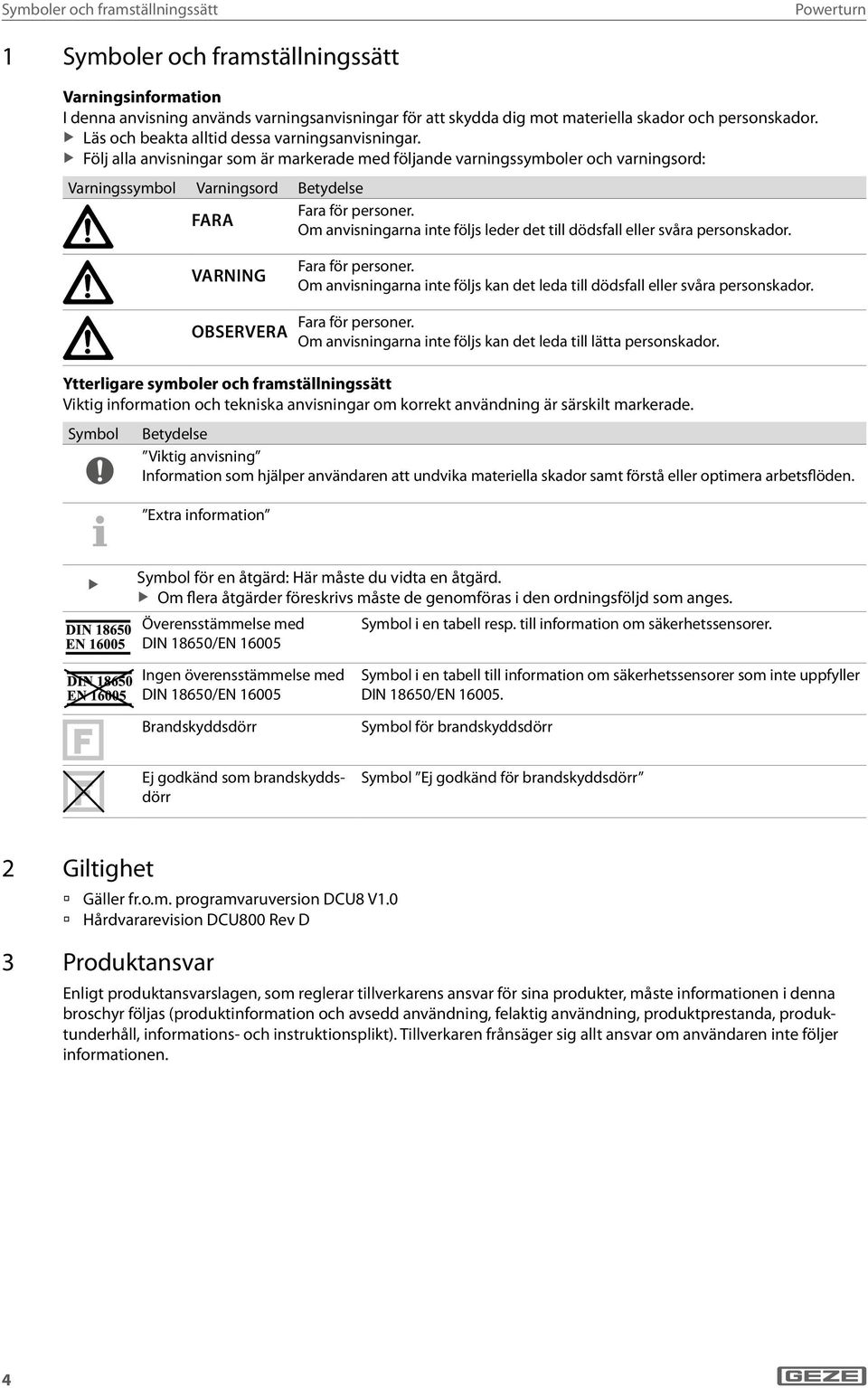

4 Symboler och framställningssätt Symboler och framställningssätt Varningsinformation I denna anvisning används varningsanvisningar för att skydda dig mot materiella skador och personskador. Läs och beakta alltid dessa varningsanvisningar. Följ alla anvisningar som är markerade med följande varningssymboler och varningsord: Varningssymbol Varningsord Betydelse FARA Fara för personer. Om anvisningarna inte följs leder det till dödsfall eller svåra personskador. VARNING Fara för personer. Om anvisningarna inte följs kan det leda till dödsfall eller svåra personskador. OBSERVERA Fara för personer. Om anvisningarna inte följs kan det leda till lätta personskador. Ytterligare symboler och framställningssätt Viktig information och tekniska anvisningar om korrekt användning är särskilt markerade. Symbol Betydelse Viktig anvisning Information som hjälper användaren att undvika materiella skador samt förstå eller optimera arbetsflöden. Extra information X X Symbol för en åtgärd: Här måste du vidta en åtgärd. Om flera åtgärder föreskrivs måste de genomföras i den ordningsföljd som anges. Överensstämmelse med Symbol i en tabell resp. till information om säkerhetssensorer. DIN 8650/EN 6005 Ingen överensstämmelse med DIN 8650/EN 6005 Brandskyddsdörr Symbol i en tabell till information om säkerhetssensorer som inte uppfyller DIN 8650/EN Symbol för brandskyddsdörr Ej godkänd som brandskyddsdörr Symbol Ej godkänd för brandskyddsdörr Giltighet Gäller fr.o.m. programvaruversion DCU8 V.0 Hårdvararevision DCU800 Rev D 3 Produktansvar Enligt produktansvarslagen, som reglerar tillverkarens ansvar för sina produkter, måste informationen i denna broschyr följas (produktinformation och avsedd användning, felaktig användning, produktprestanda, produktunderhåll, informations- och instruktionsplikt). Tillverkaren frånsäger sig allt ansvar om användaren inte följer informationen. 4

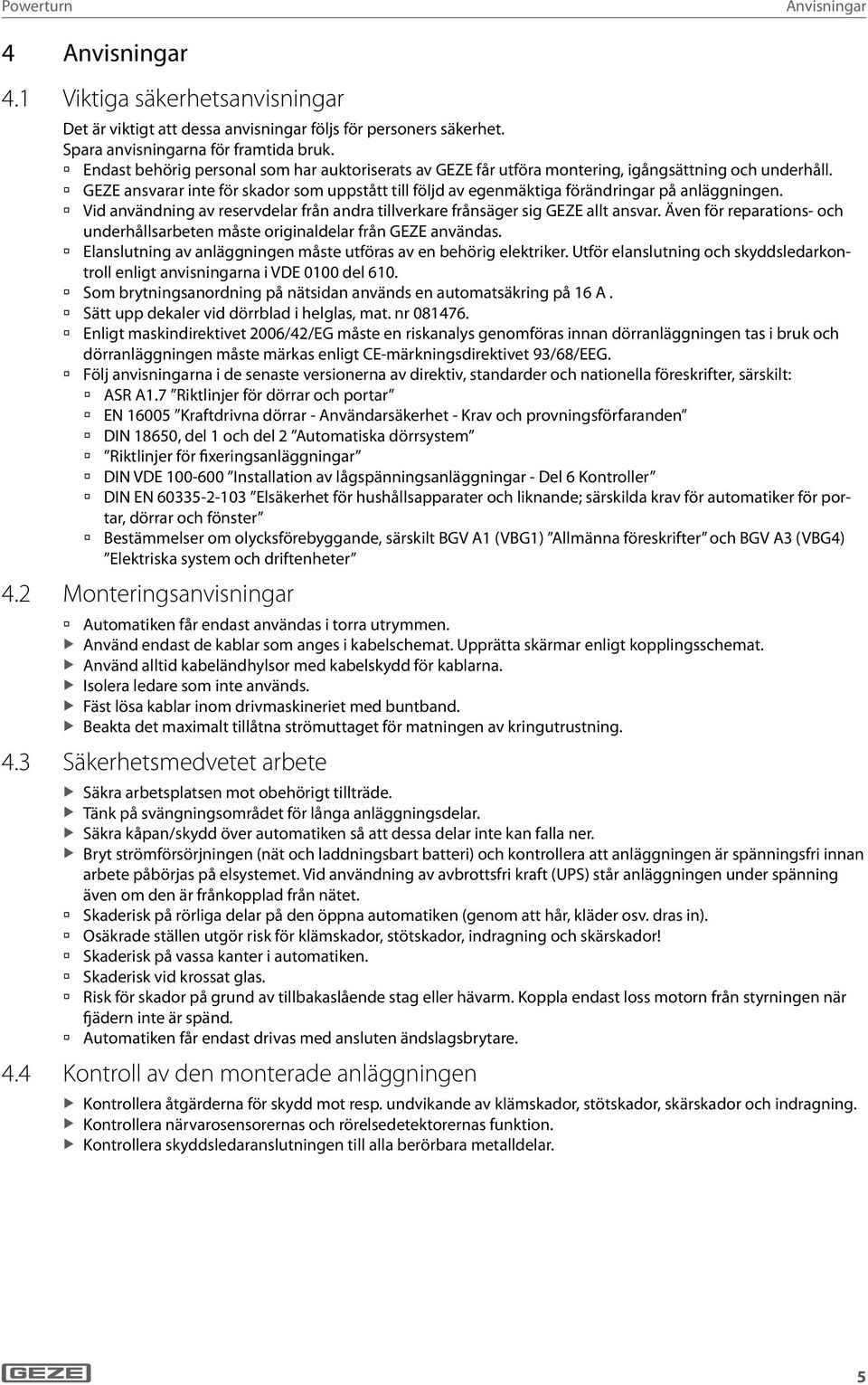

5 Anvisningar 4 Anvisningar 4. Viktiga säkerhetsanvisningar Det är viktigt att dessa anvisningar följs för personers säkerhet. Spara anvisningarna för framtida bruk. Endast behörig personal som har auktoriserats av GEZE får utföra montering, igångsättning och underhåll. GEZE ansvarar inte för skador som uppstått till följd av egenmäktiga förändringar på anläggningen. Vid användning av reservdelar från andra tillverkare frånsäger sig GEZE allt ansvar. Även för reparations- och underhållsarbeten måste originaldelar från GEZE användas. Elanslutning av anläggningen måste utföras av en behörig elektriker. Utför elanslutning och skyddsledarkontroll enligt anvisningarna i VDE 000 del 60. Som brytningsanordning på nätsidan används en automatsäkring på 6 A. Sätt upp dekaler vid dörrblad i helglas, mat. nr Enligt maskindirektivet 006/4/EG måste en riskanalys genomföras innan dörranläggningen tas i bruk och dörranläggningen måste märkas enligt CE-märkningsdirektivet 93/68/EEG. Följ anvisningarna i de senaste versionerna av direktiv, standarder och nationella föreskrifter, särskilt: ASR A.7 Riktlinjer för dörrar och portar EN 6005 Kraftdrivna dörrar - Användarsäkerhet - Krav och provningsförfaranden DIN 8650, del och del Automatiska dörrsystem à à Riktlinjer för fixeringsanläggningar DIN VDE Installation av lågspänningsanläggningar - Del 6 Kontroller DIN EN Elsäkerhet för hushållsapparater och liknande; särskilda krav för automatiker för portar, dörrar och fönster Bestämmelser om olycksförebyggande, särskilt BGV A (VBG) Allmänna föreskrifter och BGV A3 (VBG4) Elektriska system och driftenheter 4. Monteringsanvisningar Automatiken får endast användas i torra utrymmen. Använd endast de kablar som anges i kabelschemat. Upprätta skärmar enligt kopplingsschemat. Använd alltid kabeländhylsor med kabelskydd för kablarna. Isolera ledare som inte används. Fäst lösa kablar inom drivmaskineriet med buntband. Beakta det maximalt tillåtna strömuttaget för matningen av kringutrustning. 4.3 Säkerhetsmedvetet arbete Säkra arbetsplatsen mot obehörigt tillträde. X X X X Tänk på svängningsområdet för långa anläggningsdelar. X Säkra kåpan/skydd över automatiken så att dessa delar inte kan falla ner. X Bryt strömförsörjningen (nät och laddningsbart batteri) och kontrollera att anläggningen är spänningsfri innan arbete påbörjas på elsystemet. Vid användning av avbrottsfri kraft (UPS) står anläggningen under spänning även om den är frånkopplad från nätet. Skaderisk på rörliga delar på den öppna automatiken (genom att hår, kläder osv. dras in). Osäkrade ställen utgör risk för klämskador, stötskador, indragning och skärskador! Skaderisk på vassa kanter i automatiken. Skaderisk vid krossat glas. Risk för skador på grund av tillbakaslående stag eller hävarm. Koppla endast loss motorn från styrningen när fjädern inte är spänd. Automatiken får endast drivas med ansluten ändslagsbrytare. 4.4 Kontroll av den monterade anläggningen Kontrollera åtgärderna för skydd mot resp. undvikande av klämskador, stötskador, skärskador och indragning. Kontrollera närvarosensorernas och rörelsedetektorernas funktion. X X Kontrollera skyddsledaranslutningen till alla berörbara metalldelar. 5

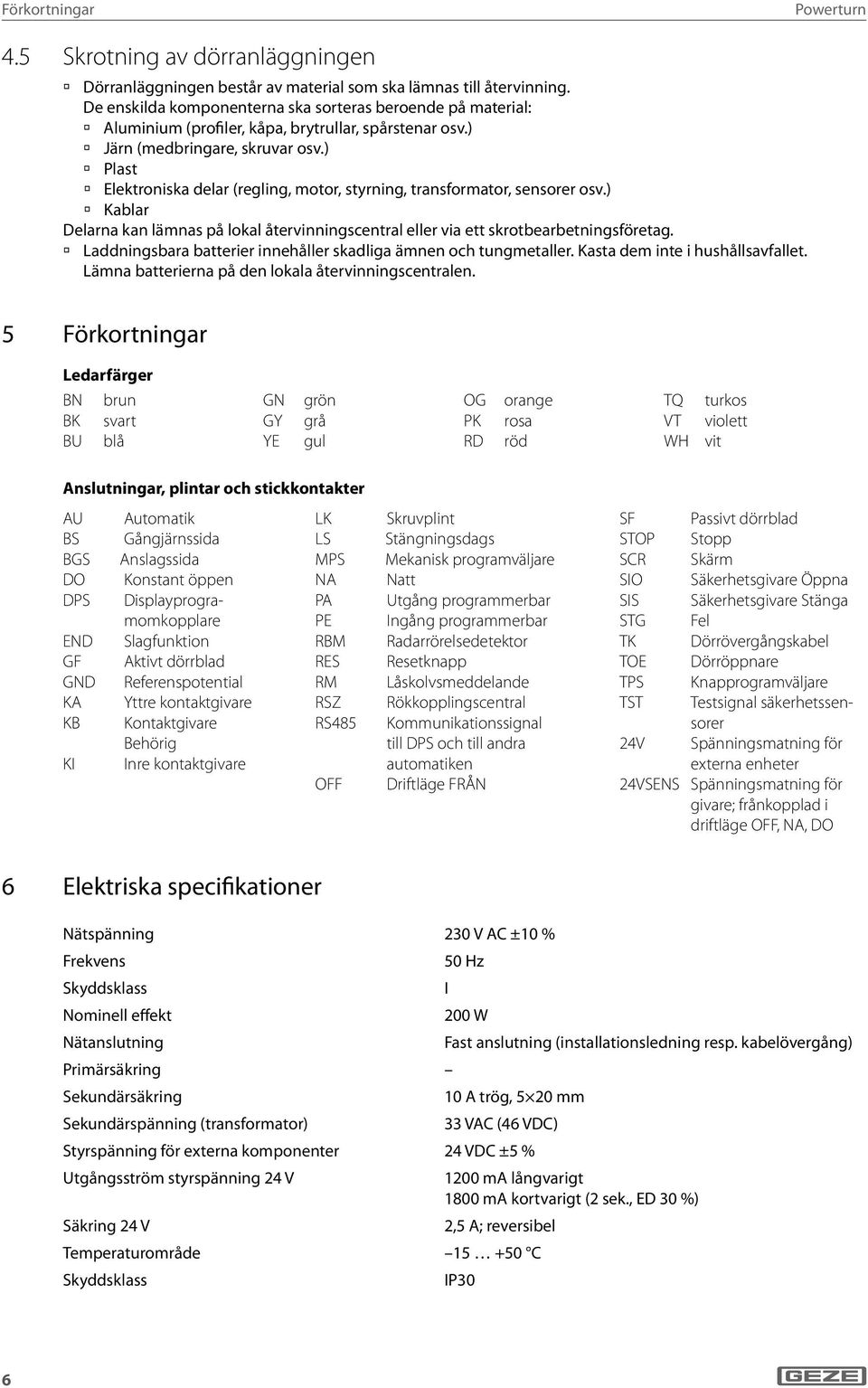

6 Förkortningar 4.5 Skrotning av dörranläggningen Dörranläggningen består av material som ska lämnas till återvinning. De enskilda komponenterna ska sorteras beroende på material: Aluminium (profiler, kåpa, brytrullar, spårstenar osv.) Järn (medbringare, skruvar osv.) Plast Elektroniska delar (regling, motor, styrning, transformator, sensorer osv.) Kablar Delarna kan lämnas på lokal återvinningscentral eller via ett skrotbearbetningsföretag. Laddningsbara batterier innehåller skadliga ämnen och tungmetaller. Kasta dem inte i hushållsavfallet. Lämna batterierna på den lokala återvinningscentralen. 5 Förkortningar Ledarfärger BN brun BK svart BU blå GN GY YE grön grå gul OG PK RD orange rosa röd TQ VT WH turkos violett vit Anslutningar, plintar och stickkontakter AU Automatik LK BS Gångjärnssida LS BGS Anslagssida MPS DO Konstant öppen NA DPS Displayprogramomkopplare PA PE END Slagfunktion RBM GF Aktivt dörrblad RES GND Referenspotential RM KA Yttre kontaktgivare RSZ KB Kontaktgivare Behörig RS485 KI Inre kontaktgivare OFF Skruvplint Stängningsdags Mekanisk programväljare Natt Utgång programmerbar Ingång programmerbar Radarrörelsedetektor Resetknapp Låskolvsmeddelande Rökkopplingscentral Kommunikationssignal till DPS och till andra automatiken Driftläge FRÅN SF STOP SCR SIO SIS STG TK TOE TPS TST 4V Passivt dörrblad Stopp Skärm Säkerhetsgivare Öppna Säkerhetsgivare Stänga Fel Dörrövergångskabel Dörröppnare Knapprogramväljare Testsignal säkerhetssensorer Spänningsmatning för externa enheter 4VSENS Spänningsmatning för givare; frånkopplad i driftläge OFF, NA, DO 6 Elektriska specifikationer Nätspänning 30 V AC ±0 % Frekvens 50 Hz Skyddsklass I Nominell effekt 00 W Nätanslutning Fast anslutning (installationsledning resp. kabelövergång) Primärsäkring Sekundärsäkring 0 A trög, 5 0 mm Sekundärspänning (transformator) 33 VAC (46 VDC) Styrspänning för externa komponenter 4 VDC ±5 % Utgångsström styrspänning 4 V 00 ma långvarigt 800 ma kortvarigt ( sek., ED 30 %) Säkring 4 V,5 A; reversibel Temperaturområde C Skyddsklass IP30 6

7 7 Kopplingsplintar Kopplingsplintar Nätbrytare DCU80 (valfritt) 3 4 DCU800 DCU80 4V DCU800 GND LEDIG 5 RS485 passivt dörrblad DCU80 (valfritt) 6 Andra automatik 7

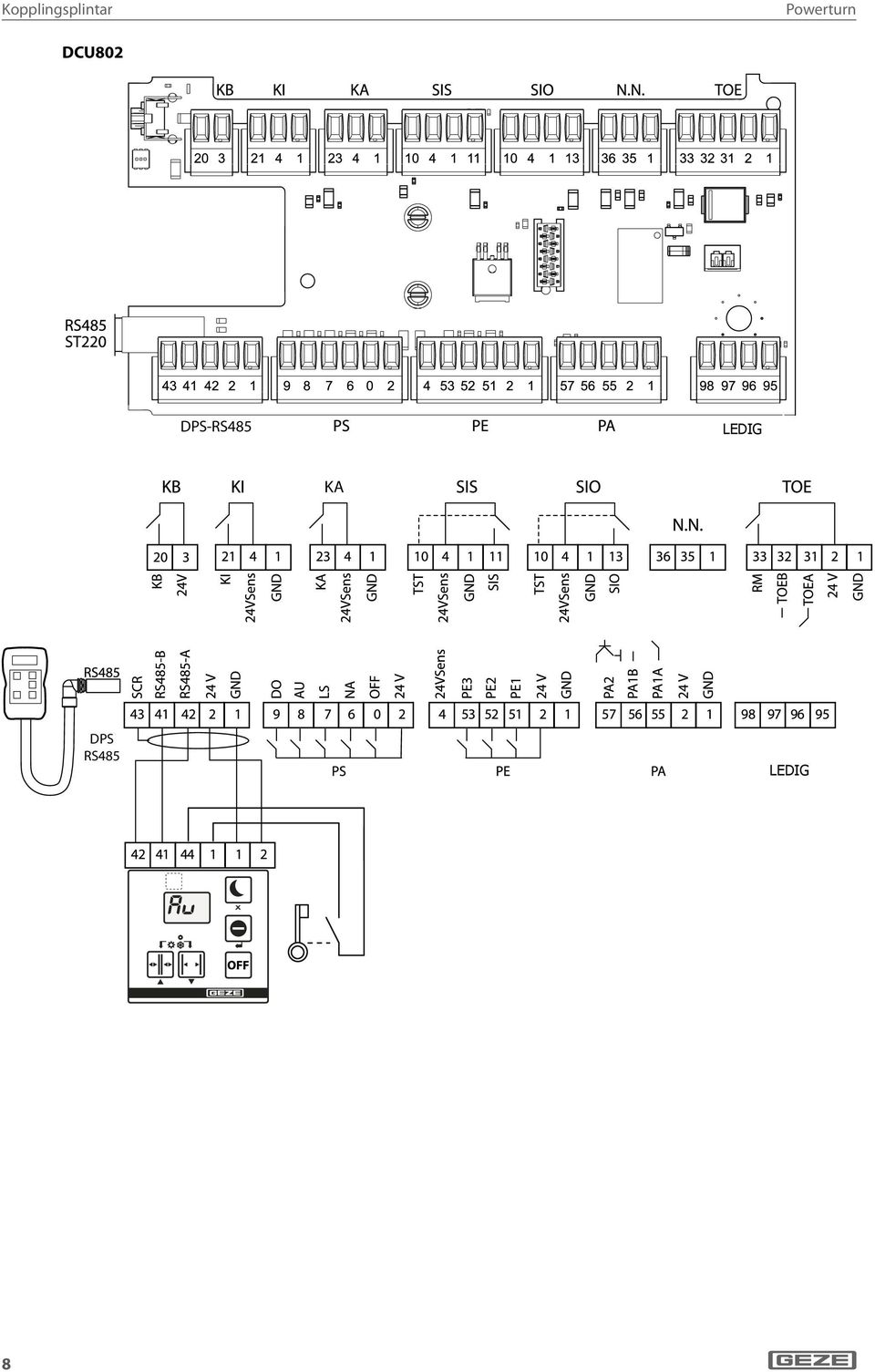

8 Kopplingsplintar DCU80 DPS-RS485 KA DPS RS485 8

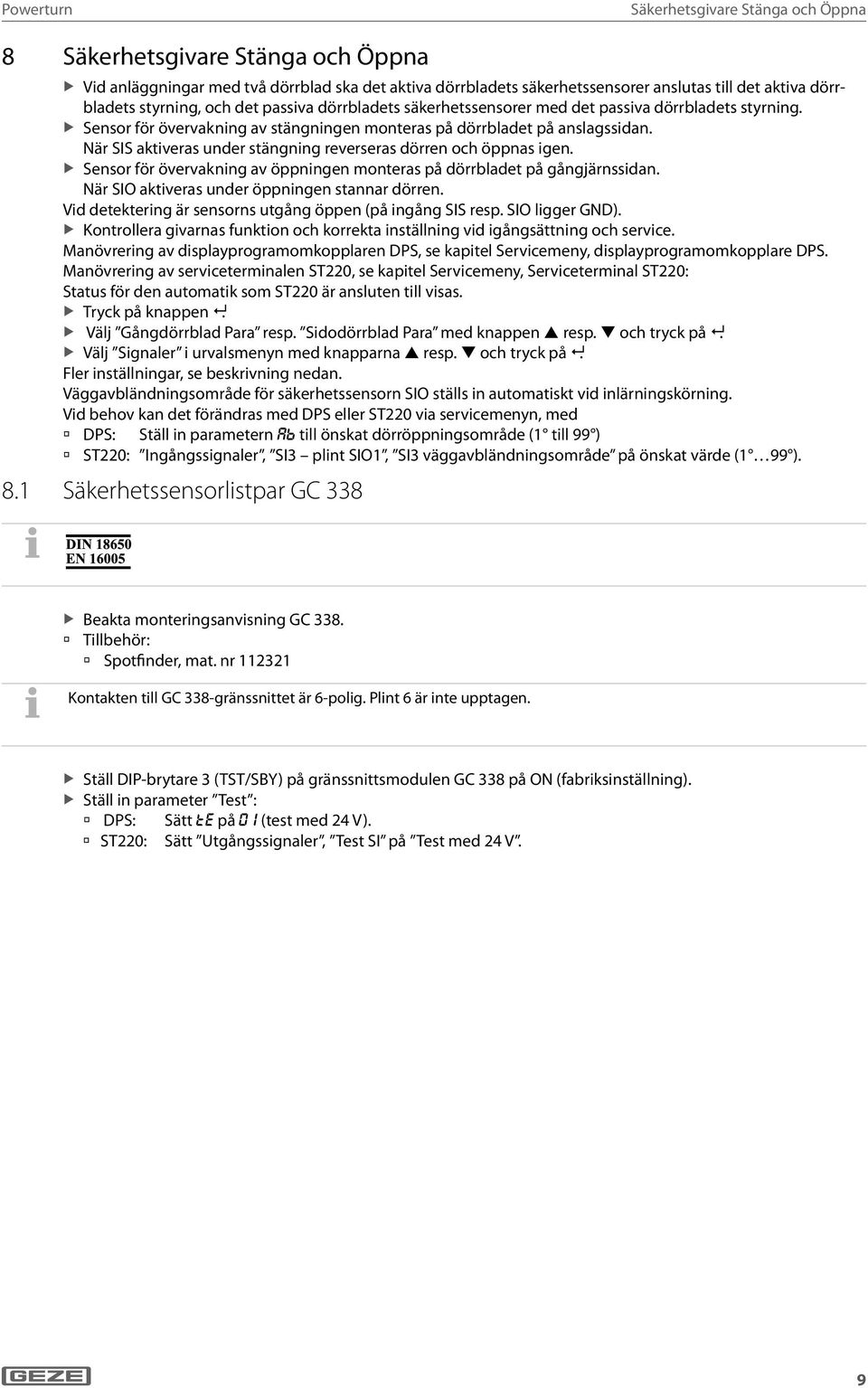

9 Säkerhetsgivare Stänga och Öppna 8 Säkerhetsgivare Stänga och Öppna Vid anläggningar med två dörrblad ska det aktiva dörrbladets säkerhetssensorer anslutas till det aktiva dörrbladets styrning, och det passiva dörrbladets säkerhetssensorer med det passiva dörrbladets styrning. Sensor för övervakning av stängningen monteras på dörrbladet på anslagssidan. När SIS aktiveras under stängning reverseras dörren och öppnas igen. Sensor för övervakning av öppningen monteras på dörrbladet på gångjärnssidan. När SIO aktiveras under öppningen stannar dörren. Vid detektering är sensorns utgång öppen (på ingång SIS resp. SIO ligger GND). Kontrollera givarnas funktion och korrekta inställning vid igångsättning och service. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. X X Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Välj Signaler i urvalsmenyn med knapparna resp. och tryck på. Fler inställningar, se beskrivning nedan. Väggavbländningsområde för säkerhetssensorn SIO ställs in automatiskt vid inlärningskörning. Vid behov kan det förändras med DPS eller ST0 via servicemenyn, med DPS: Ställ in parametern ab till önskat dörröppningsområde ( till 99 ) ST0: Ingångssignaler, SI3 plint SIO, SI3 väggavbländningsområde på önskat värde ( 99 ). 8. Säkerhetssensorlistpar GC 338 Beakta monteringsanvisning GC 338. Tillbehör: Spotfinder, mat. nr 3 Kontakten till GC 338-gränssnittet är 6-polig. Plint 6 är inte upptagen. Ställ DIP-brytare 3 (TST/SBY) på gränssnittsmodulen GC 338 på ON (fabriksinställning). Ställ in parameter Test : DPS: Sätt Te på 0 (test med 4 V). ST0: Sätt Utgångssignaler, Test SI på Test med 4 V. 9

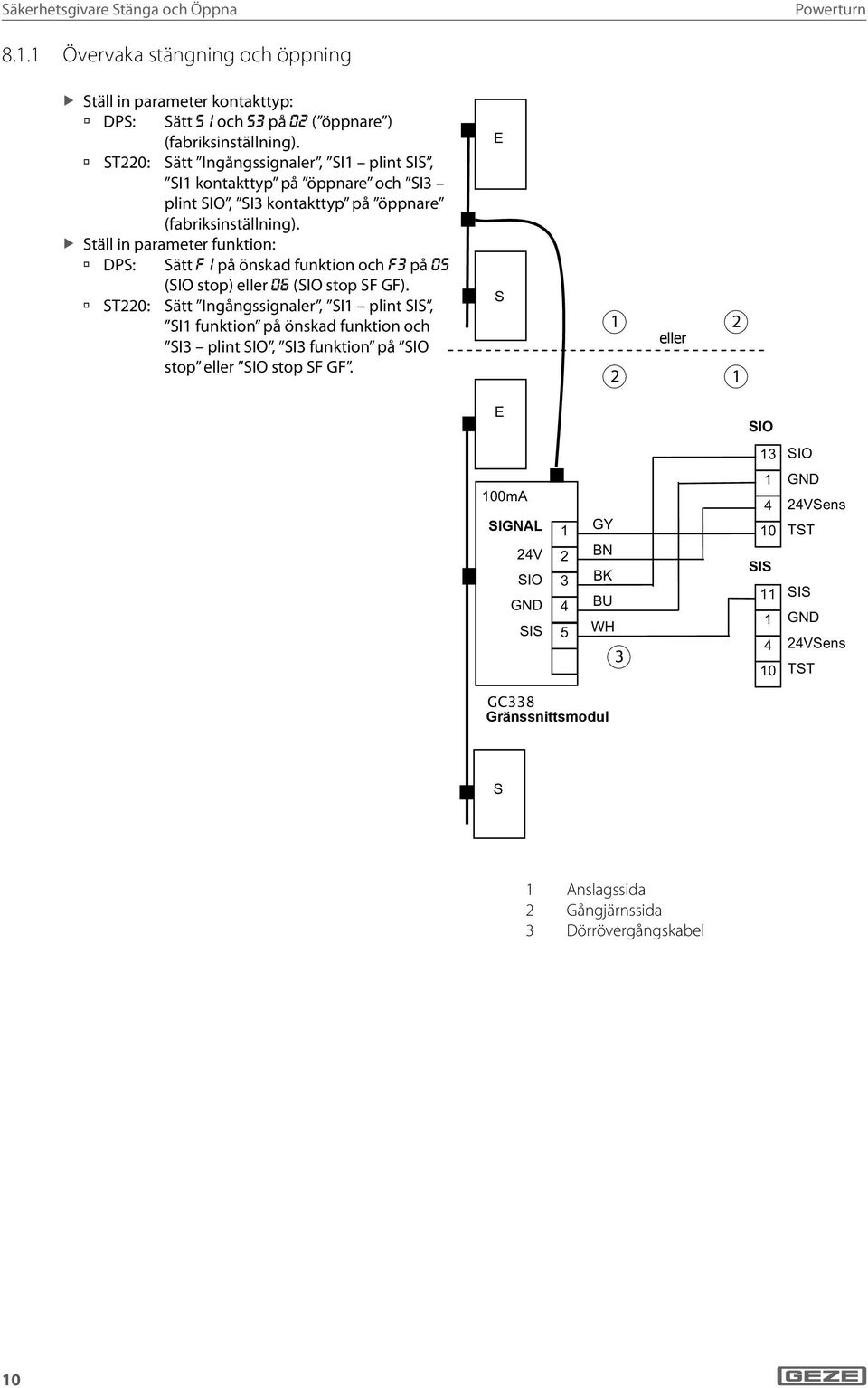

10 Säkerhetsgivare Stänga och Öppna 8.. Övervaka stängning och öppning Ställ in parameter kontakttyp: DPS: Sätt s och s3 på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI plint SIS, SI kontakttyp på öppnare och SI3 plint SIO, SI3 kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Sätt f på önskad funktion och f3 på 05 (SIO stop) eller 06 (SIO stop SF GF). ST0: Sätt Ingångssignaler, SI plint SIS, SI funktion på önskad funktion och SI3 plint SIO, SI3 funktion på SIO stop eller SIO stop SF GF. E S oder E SIO 3 SIO 00mA SIGNAL 4V SIO GND SIS GY BN BK BU WH SIS 4 0 GND 4VSens TST SIS GND 4VSens TST GC338 Gränssnittsmodul Interfacemodul S Anslagssida Gångjärnssida 3 Dörrövergångskabel 0

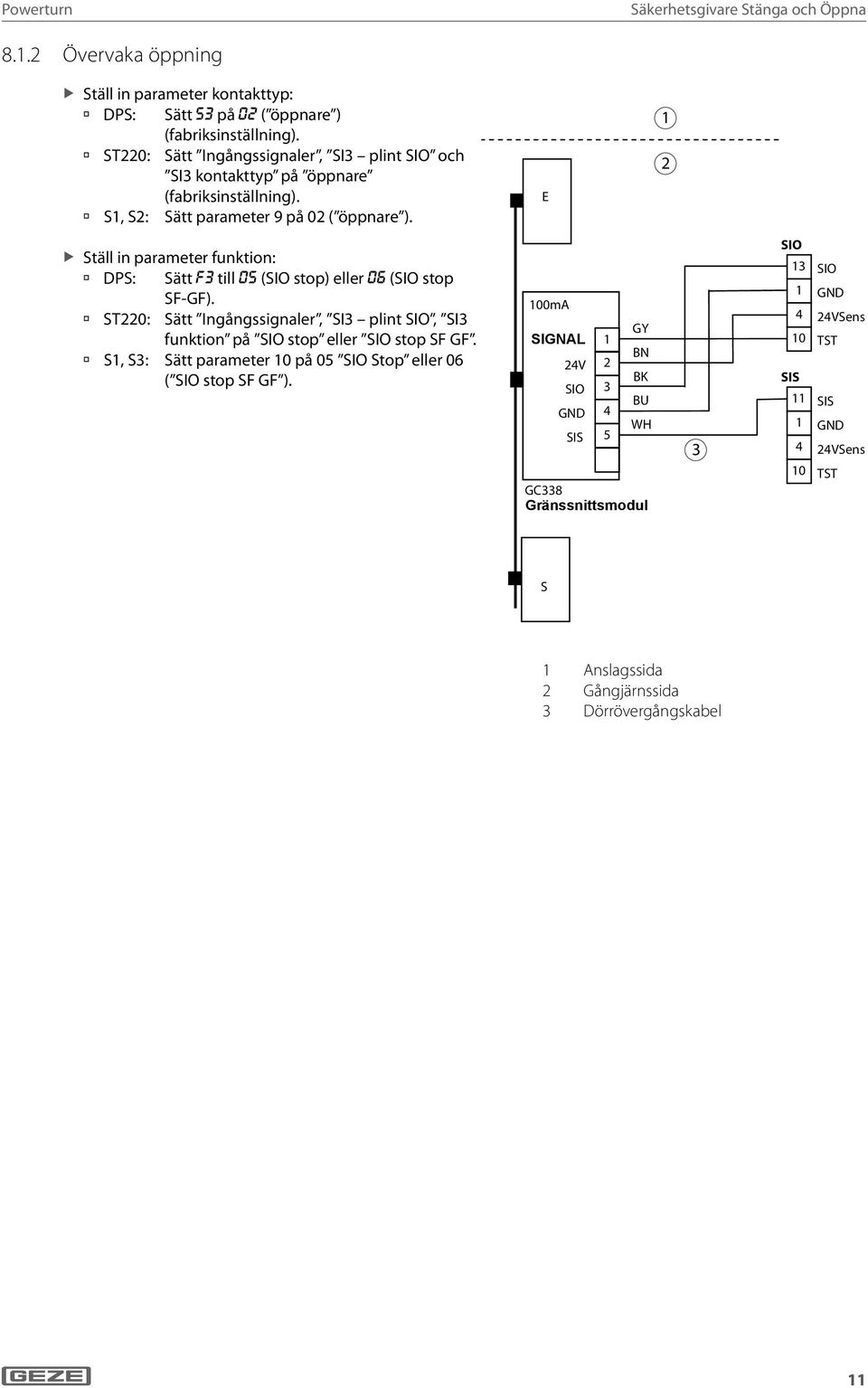

11 Säkerhetsgivare Stänga och Öppna 8.. Övervaka öppning Ställ in parameter kontakttyp: DPS: Sätt s3 på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI3 plint SIO och SI3 kontakttyp på öppnare (fabriksinställning). S, S: Sätt parameter 9 på 0 ( öppnare ). E Ställ in parameter funktion: DPS: Sätt f3 till 05 (SIO stop) eller 06 (SIO stop SF-GF). ST0: Sätt Ingångssignaler, SI3 plint SIO, SI3 funktion på SIO stop eller SIO stop SF GF. S, S3: Sätt parameter 0 på 05 SIO Stop eller 06 ( SIO stop SF GF ). 00mA GY SIGNAL BN 4V BK SIO 3 BU GND 4 WH SIS 5 GC338 Interfacemodul Gränssnittsmodul 3 SIO SIS 4 0 SIO GND 4VSens TST SIS GND 4VSens TST S Anslagssida Gångjärnssida 3 Dörrövergångskabel

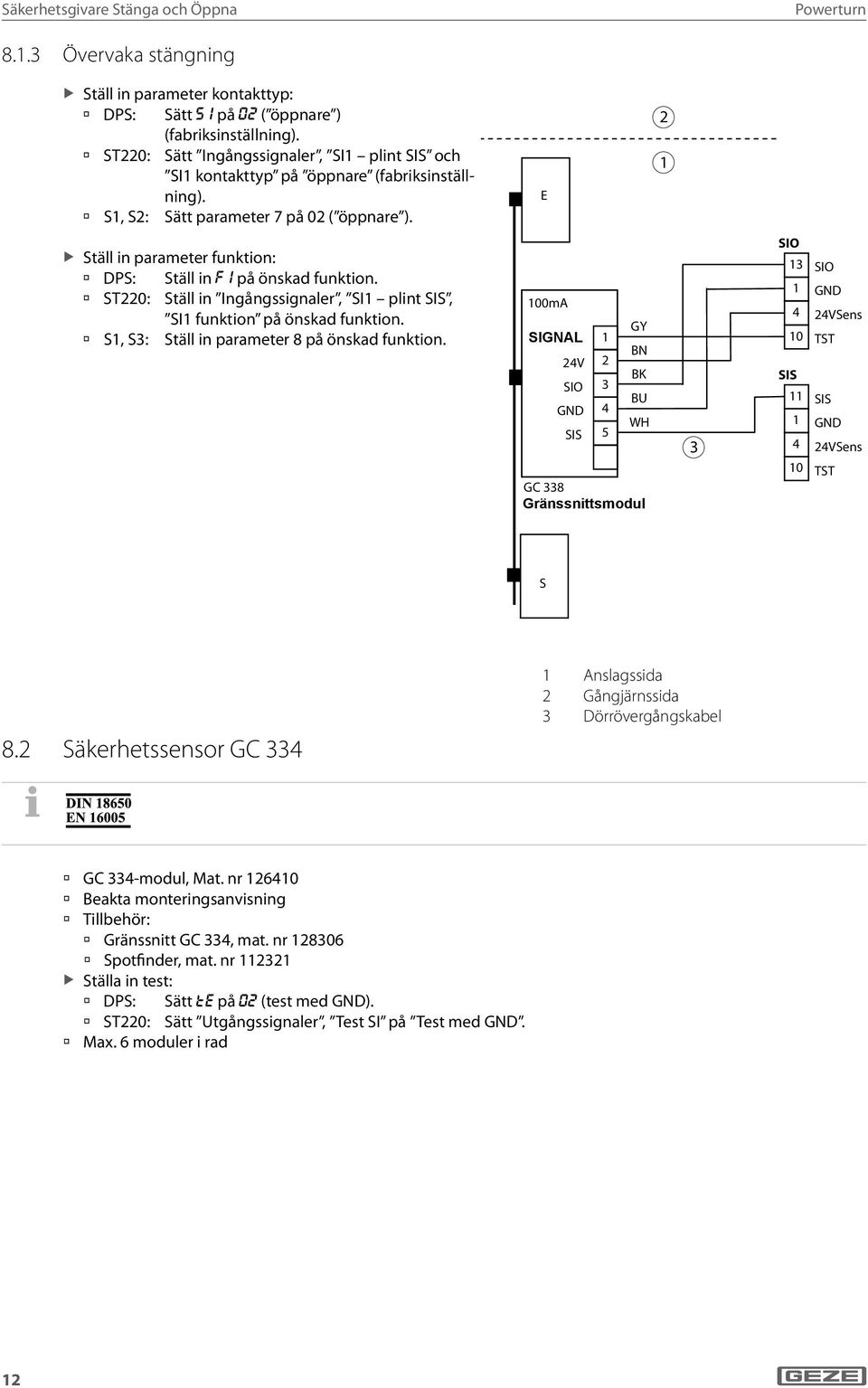

12 Säkerhetsgivare Stänga och Öppna 8..3 Övervaka stängning Ställ in parameter kontakttyp: DPS: Sätt s på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI plint SIS och SI kontakttyp på öppnare (fabriksinställning). S, S: Sätt parameter 7 på 0 ( öppnare ). E Ställ in parameter funktion: DPS: Ställ in f på önskad funktion. ST0: Ställ in Ingångssignaler, SI plint SIS, SI funktion på önskad funktion. S, S3: Ställ in parameter 8 på önskad funktion. 00mA GY SIGNAL BN 4V BK SIO 3 BU GND 4 WH SIS 5 GC 338 Gränssnittsmodul Interfacemodul 3 SIO SIS 4 0 SIO GND 4VSens TST SIS GND 4VSens TST S 8. Säkerhetssensor GC 334 Anslagssida Gångjärnssida 3 Dörrövergångskabel GC 334-modul, Mat. nr 640 Beakta monteringsanvisning Tillbehör: Gränssnitt GC 334, mat. nr 8306 Spotfinder, mat. nr 3 Ställa in test: DPS: Sätt Te på 0 (test med GND). ST0: Sätt Utgångssignaler, Test SI på Test med GND. Max. 6 moduler i rad

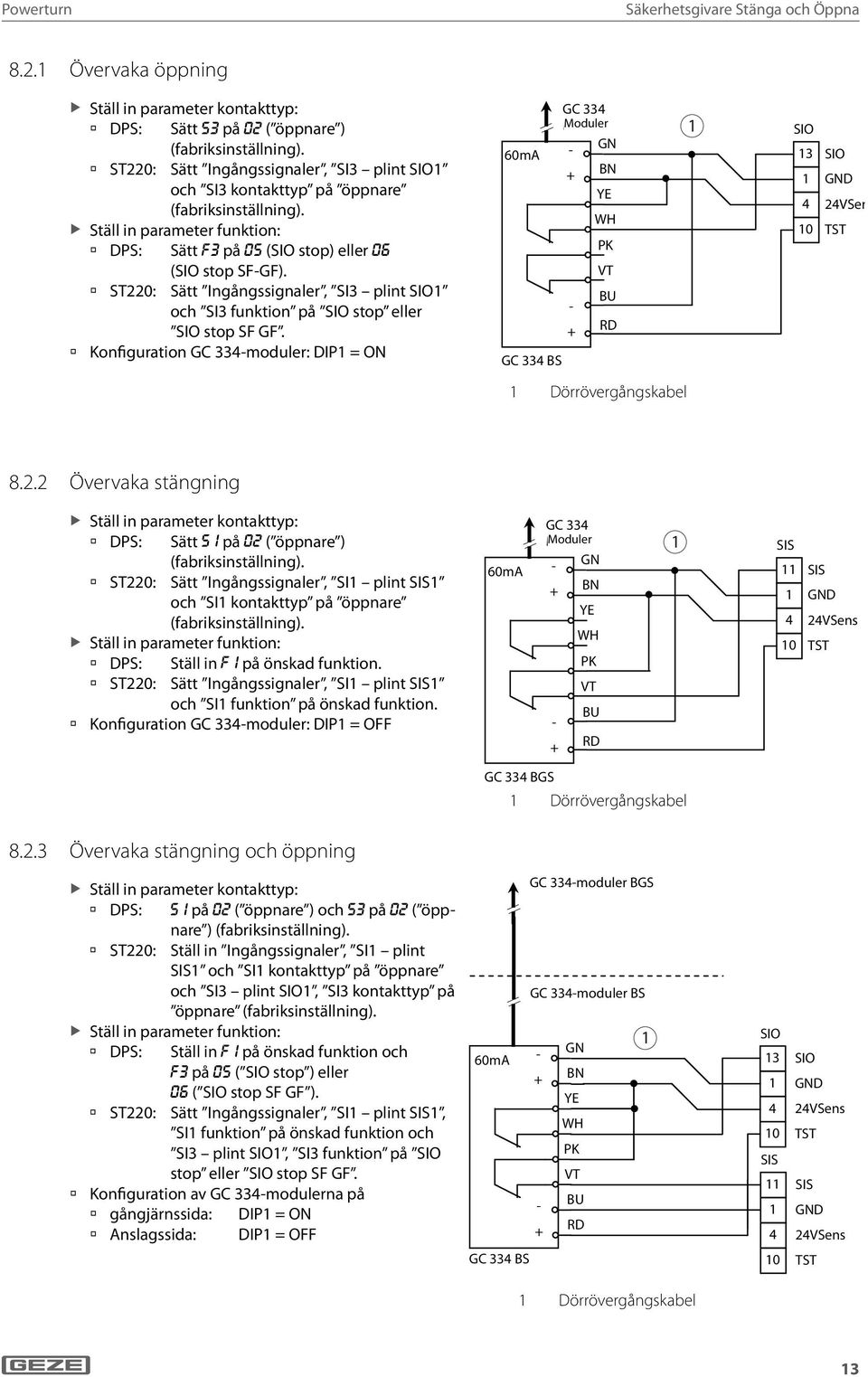

13 Säkerhetsgivare Stänga och Öppna 8.. Övervaka öppning Ställ in parameter kontakttyp: DPS: Sätt s3 på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI3 plint SIO och SI3 kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Sätt f3 på 05 (SIO stop) eller 06 (SIO stop SF-GF). ST0: Sätt Ingångssignaler, SI3 plint SIO och SI3 funktion på SIO stop eller SIO stop SF GF. Konfiguration GC 334-moduler: DIP = ON GC 334 Moduler - GN 60mA + BN YE WH PK VT BU - + RD GC 334 BS Dörrövergångskabel SIO 3 SIO GND 4 4VSens 0 TST 8.. Övervaka stängning Ställ in parameter kontakttyp: DPS: Sätt s på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI plint SIS och SI kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Ställ in f på önskad funktion. ST0: Sätt Ingångssignaler, SI plint SIS och SI funktion på önskad funktion. Konfiguration GC 334-moduler: DIP = OFF 60mA GC 334 Moduler - GN + BN YE WH PK VT BU - + RD SIS SIS GND 4 4VSens 0 TST GC 334 BGS Dörrövergångskabel 8..3 Övervaka stängning och öppning Ställ in parameter kontakttyp: DPS: s på 0 ( öppnare ) och s3 på 0 ( öppnare ) (fabriksinställning). ST0: Ställ in Ingångssignaler, SI plint SIS och SI kontakttyp på öppnare och SI3 plint SIO, SI3 kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Ställ in f på önskad funktion och f3 på 05 ( SIO stop ) eller 06 ( SIO stop SF GF ). ST0: Sätt Ingångssignaler, SI plint SIS, SI funktion på önskad funktion och SI3 plint SIO, SI3 funktion på SIO stop eller SIO stop SF GF. Konfiguration av GC 334-modulerna på gångjärnssida: DIP = ON Anslagssida: DIP = OFF GC 334-moduler BGS GC 334 Module BGS GC 334-moduler Module BS BS GN 60mA - + BN YE WH PK VT - BU + RD GC 334 BS SIO 3 SIO GND 4 4VSens 0 TST SIS SIS GND 4 4VSens 0 TST Dörrövergångskabel 3

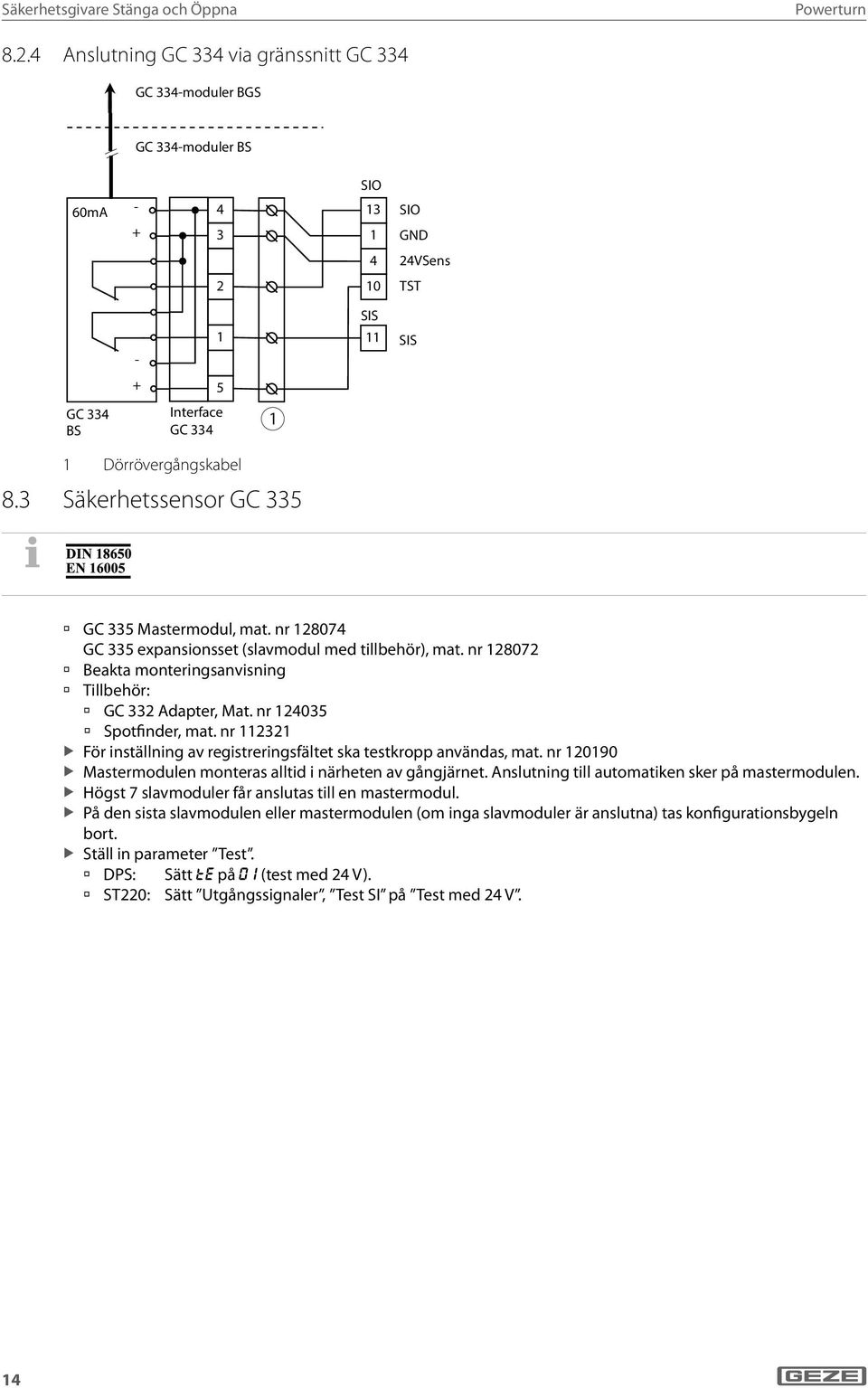

14 Säkerhetsgivare Stänga och Öppna 8..4 Anslutning GC 334 via gränssnitt GC 334 GC 334-moduler Module BGS BGS 60mA GC 334-moduler Module BS BS SIO 3 SIO GND 4 4VSens 0 TST GC 334 BS Interface GC 334 SIS SIS Dörrövergångskabel 8.3 Säkerhetssensor GC 335 GC 335 Mastermodul, mat. nr 8074 GC 335 expansionsset (slavmodul med tillbehör), mat. nr 807 Beakta monteringsanvisning Tillbehör: GC 33 Adapter, Mat. nr 4035 Spotfinder, mat. nr 3 För inställning av registreringsfältet ska testkropp användas, mat. nr 090 Mastermodulen monteras alltid i närheten av gångjärnet. Anslutning till automatiken sker på mastermodulen. Högst 7 slavmoduler får anslutas till en mastermodul. På den sista slavmodulen eller mastermodulen (om inga slavmoduler är anslutna) tas konfigurationsbygeln bort. Ställ in parameter Test. DPS: Sätt Te på 0 (test med 4 V). ST0: Sätt Utgångssignaler, Test SI på Test med 4 V. 4

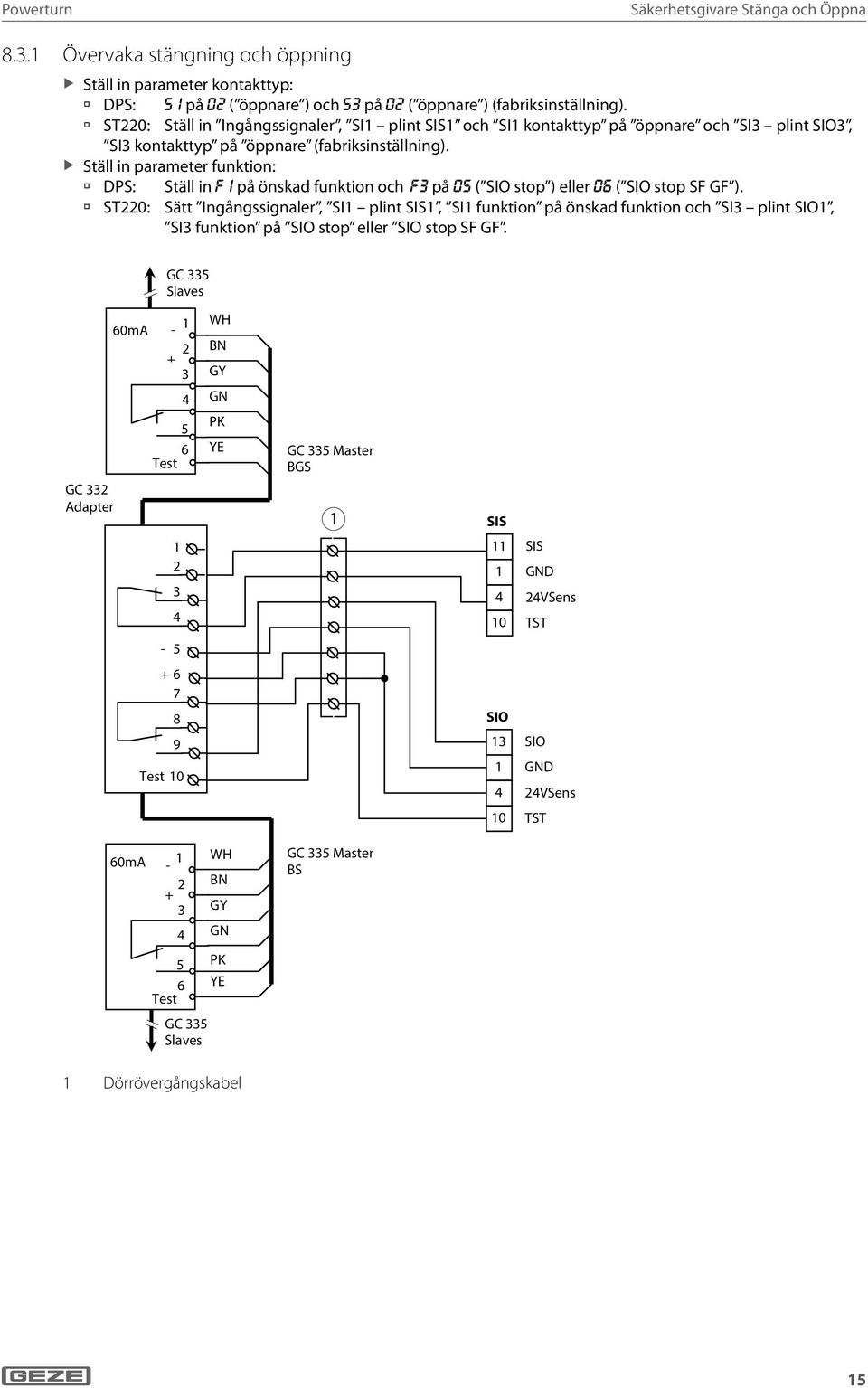

15 Säkerhetsgivare Stänga och Öppna 8.3. Övervaka stängning och öppning Ställ in parameter kontakttyp: DPS: s på 0 ( öppnare ) och s3 på 0 ( öppnare ) (fabriksinställning). ST0: Ställ in Ingångssignaler, SI plint SIS och SI kontakttyp på öppnare och SI3 plint SIO3, SI3 kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Ställ in f på önskad funktion och f3 på 05 ( SIO stop ) eller 06 ( SIO stop SF GF ). ST0: Sätt Ingångssignaler, SI plint SIS, SI funktion på önskad funktion och SI3 plint SIO, SI3 funktion på SIO stop eller SIO stop SF GF. GC 335 Slaves GC 33 Adapter 60mA Test 5 6 WH BN GY GN PK YE GC 335 Master BGS SIS 3 4 SIS GND 4 4VSens 0 TST Test 0 SIO 3 SIO GND 4 4VSens 0 TST 60mA - WH BN + 3 GY 4 GN 5 PK 6 YE Test GC 335 Slaves GC 335 Master BS Dörrövergångskabel 5

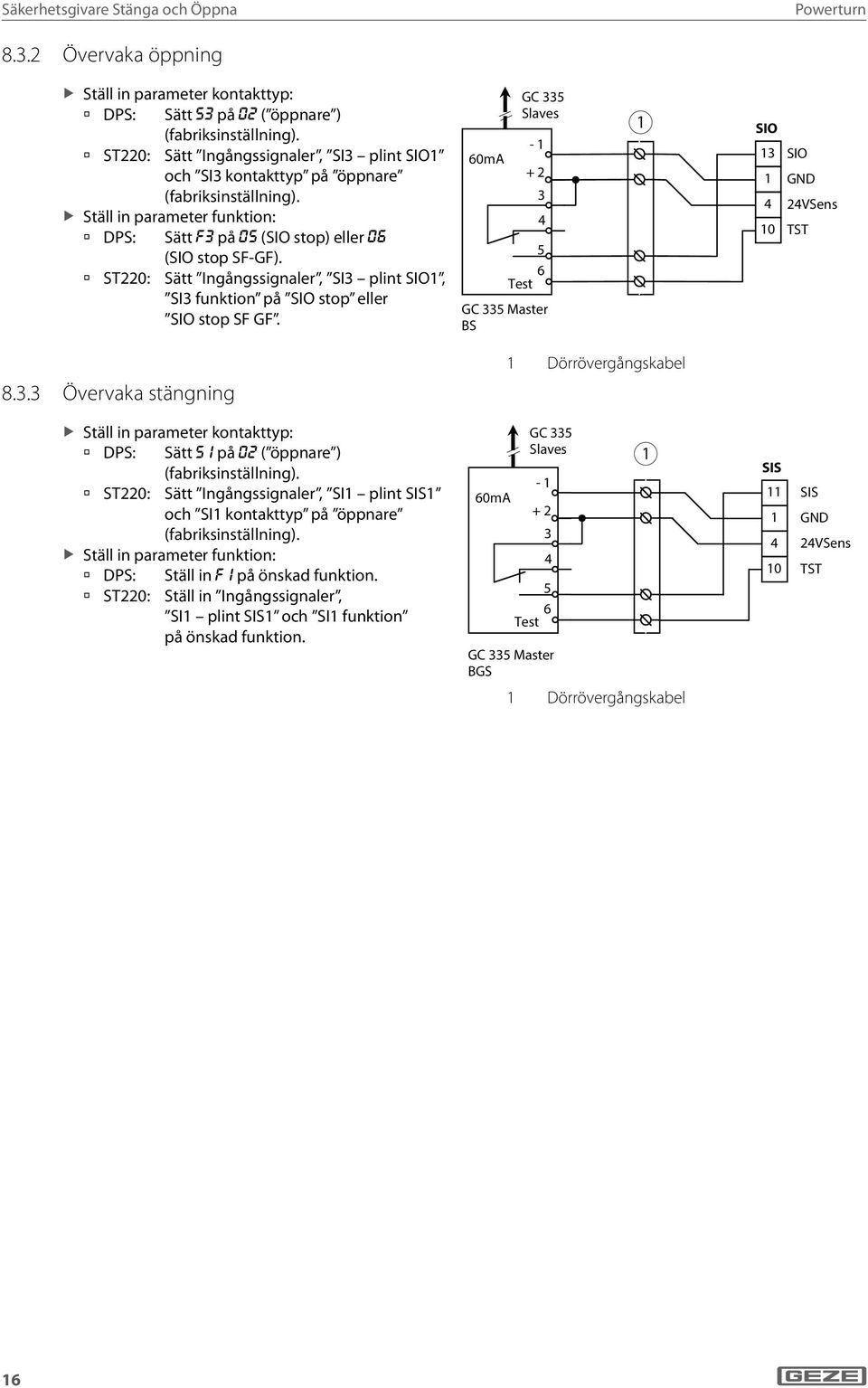

16 Säkerhetsgivare Stänga och Öppna 8.3. Övervaka öppning Ställ in parameter kontakttyp: DPS: Sätt s3 på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI3 plint SIO och SI3 kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Sätt f3 på 05 (SIO stop) eller 06 (SIO stop SF-GF). ST0: Sätt Ingångssignaler, SI3 plint SIO, SI3 funktion på SIO stop eller SIO stop SF GF. 60mA GC 335 Slaves Test GC 335 Master BS SIO 3 SIO GND 4 4VSens 0 TST Övervaka stängning Ställ in parameter kontakttyp: DPS: Sätt s på 0 ( öppnare ) (fabriksinställning). ST0: Sätt Ingångssignaler, SI plint SIS och SI kontakttyp på öppnare (fabriksinställning). Ställ in parameter funktion: DPS: Ställ in f på önskad funktion. ST0: Ställ in Ingångssignaler, SI plint SIS och SI funktion på önskad funktion. 60mA Dörrövergångskabel GC 335 Slaves Test GC 335 Master BGS Dörrövergångskabel SIS SIS GND 4 4VSens 0 TST 6

17 Kontaktgivare Behörig 9 Kontaktgivare Behörig Ingången KB är aktiv i driftslägena AU, LS och NA. Vid anläggningar med två dörrblad kan kontaktgivaren Behörig anslutas till det aktiva dörrbladets styrning eller till det passiva dörrbladets styrning. Vid aktivering öppnar det aktiva dörrbladet och, om det är tillslaget, det passiva dörrbladet. Vid aktivering är utgången för kontaktgivaren Behörig stängd (på ingång KB ligger 4 V). Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. Parameterinställning kontakttyp: Med DPS: Sätt c6 på 0 för stängare eller på 0 för öppnare. Med ST0: Sätt Signaler, Ingångssignaler, KB, KB-kontakttyp på stängare resp. öppnare. En allmän aktiveringsfördröjning kan ställas in via servicemenyn ( Öppningsfördröjning ), som är aktiv för KB, KI och KA. Inställning: Med DPS: Ställ in Dl på önskad fördröjningstid (0 0 sek.) Med ST0: Ställ in Dörrparameter, Öppningsfördröjning med knapparna resp. på önskad aktiveringsfördröjning (0 0 sek.) och tryck på knappen. 9. Nyckelbrytare Parameterinställning kontakttyp, med DPS: Sätt c6 på 0 (fabriksinställning). ST0: Sätt Signaler, Ingångssignaler, KB, och KB-kontakttyp på stängare (fabriksinställning). Nyckelbrytare SCT, enpolig, UP, AS500 utan profilhalvcylinder, mat. nr 7996 Tillbehör: Profilhalvcylinder, mat. nr Extrakontakt, mat. nr Inre kontaktgivare KB 3 4V 0 KB Ingången KI är aktiv i driftslägena AU och LS. Vid anläggningar med två dörrblad kan den inre kontaktgivaren anslutas till det aktiva dörrbladets styrning eller till det passiva dörrbladets styrning. Vid aktivering öppnar det aktiva dörrbladet och, om det är tillslaget, det passiva dörrbladet. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. Givaren för övervakning av stängningen kan också användas som inre kontaktgivare. Parameterinställning med: DPS: Sätt f på 03. ST0: Ställ in Signaler Ingångssignaler, SI plint SIS, SI funktion till SIS och KI. En aktiveringsfördröjningstid kan ställas in för ingång KI. Denna läggs till den allmänna aktiveringsfördröjningstiden ( Öppningsfördröjning ). Parameterinställning med: DPS: Ställ in ia på önskad fördröjningstid (0 0 sek.) ST0: Sätt Signaler, Ingångssignaler, KI, KI fördröjning med knapparna resp. på önskad fördröjningstid (0 0 sek.) och tryck på knappen. 7

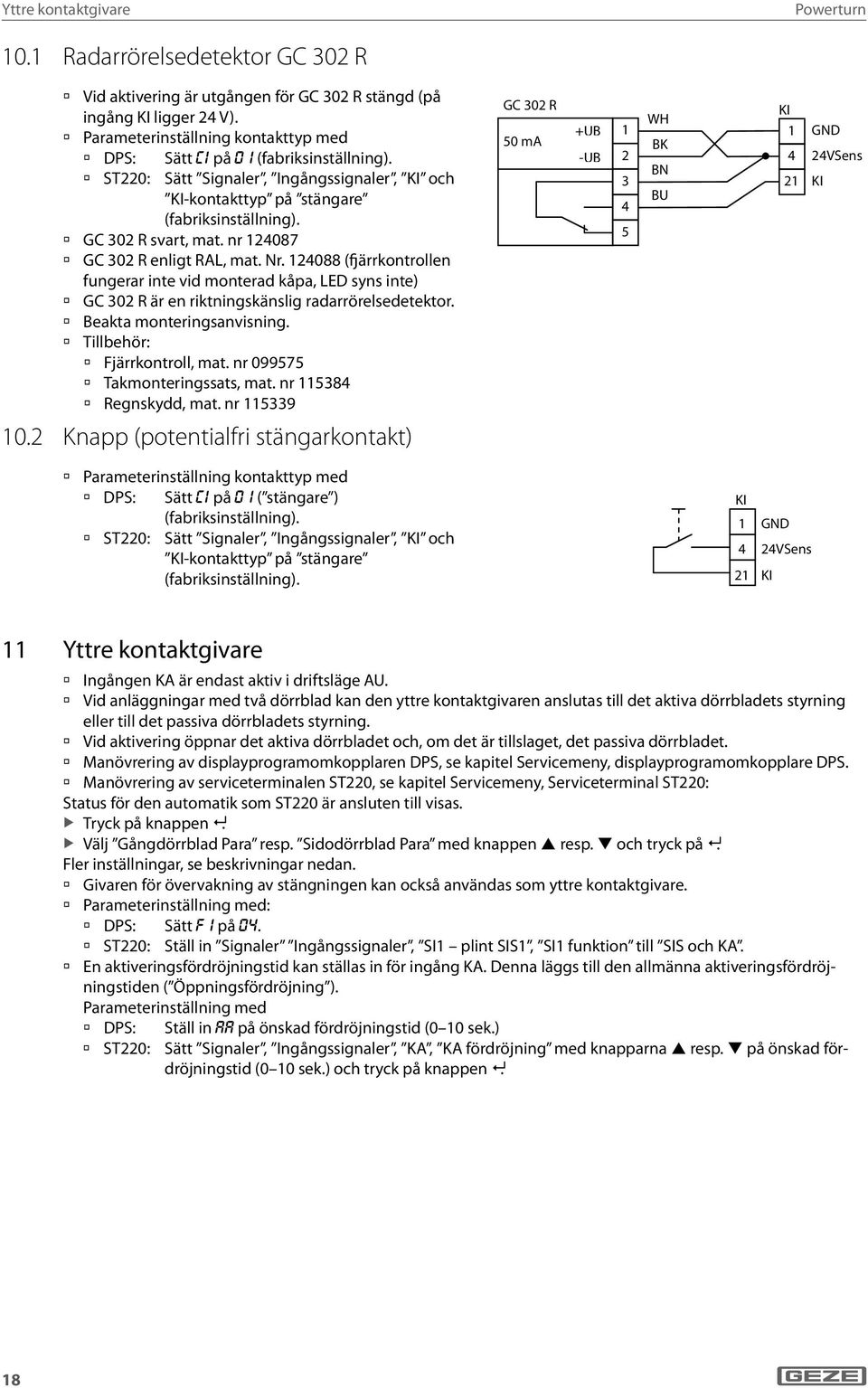

18 Yttre kontaktgivare 0. Radarrörelsedetektor GC 30 R Vid aktivering är utgången för GC 30 R stängd (på ingång KI ligger 4 V). Parameterinställning kontakttyp med DPS: Sätt ci på 0 (fabriksinställning). ST0: Sätt Signaler, Ingångssignaler, KI och KI-kontakttyp på stängare (fabriksinställning). GC 30 R svart, mat. nr 4087 GC 30 R enligt RAL, mat. Nr (fjärrkontrollen fungerar inte vid monterad kåpa, LED syns inte) GC 30 R är en riktningskänslig radarrörelsedetektor. Beakta monteringsanvisning. Tillbehör: Fjärrkontroll, mat. nr Takmonteringssats, mat. nr 5384 Regnskydd, mat. nr Knapp (potentialfri stängarkontakt) GC 30 R 50 ma +UB -UB WH BK BN BU KI 4 GND 4VSens KI Parameterinställning kontakttyp med DPS: Sätt ci på 0 ( stängare ) KI (fabriksinställning). GND ST0: Sätt Signaler, Ingångssignaler, KI och 4 4VSens KI-kontakttyp på stängare (fabriksinställning). KI Yttre kontaktgivare Ingången KA är endast aktiv i driftsläge AU. Vid anläggningar med två dörrblad kan den yttre kontaktgivaren anslutas till det aktiva dörrbladets styrning eller till det passiva dörrbladets styrning. Vid aktivering öppnar det aktiva dörrbladet och, om det är tillslaget, det passiva dörrbladet. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. Givaren för övervakning av stängningen kan också användas som yttre kontaktgivare. Parameterinställning med: DPS: Sätt f på 04. ST0: Ställ in Signaler Ingångssignaler, SI plint SIS, SI funktion till SIS och KA. En aktiveringsfördröjningstid kan ställas in för ingång KA. Denna läggs till den allmänna aktiveringsfördröjningstiden ( Öppningsfördröjning ). Parameterinställning med DPS: Ställ in aa på önskad fördröjningstid (0 0 sek.) ST0: Sätt Signaler, Ingångssignaler, KA, KA fördröjning med knapparna resp. på önskad fördröjningstid (0 0 sek.) och tryck på knappen. 8

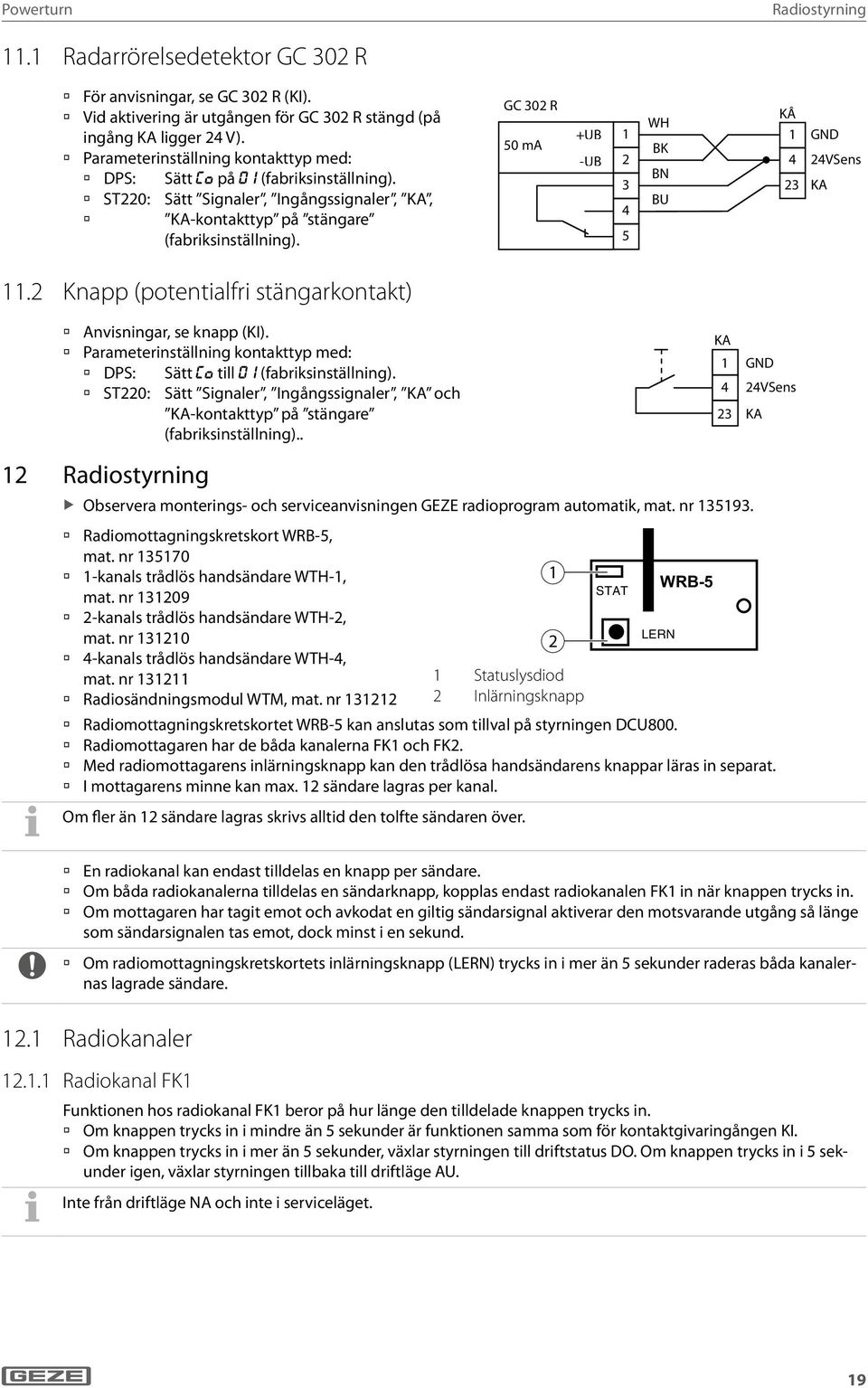

19 Radiostyrning. Radarrörelsedetektor GC 30 R För anvisningar, se GC 30 R (KI). Vid aktivering är utgången för GC 30 R stängd (på ingång KA ligger 4 V). Parameterinställning kontakttyp med: DPS: Sätt co på 0 (fabriksinställning). ST0: Sätt Signaler, Ingångssignaler, KA, à à KA-kontakttyp på stängare (fabriksinställning). GC 30 R 50 ma +UB -UB WH BK BN BU KÂ 4 3 GND 4VSens KA. Knapp (potentialfri stängarkontakt) Anvisningar, se knapp (KI). Parameterinställning kontakttyp med: DPS: Sätt co till 0 (fabriksinställning). ST0: Sätt Signaler, Ingångssignaler, KA och KA-kontakttyp på stängare (fabriksinställning).. Radiostyrning KA GND 4 4VSens 3 KA Observera monterings- och serviceanvisningen GEZE radioprogram automatik, mat. nr Radiomottagningskretskort WRB-5, mat. nr kanals trådlös handsändare WTH-, mat. nr 309 STAT WRB-5 -kanals trådlös handsändare WTH-, mat. nr 30 LERN 4-kanals trådlös handsändare WTH-4, mat. nr 3 Statuslysdiod Radiosändningsmodul WTM, mat. nr 3 Inlärningsknapp Radiomottagningskretskortet WRB-5 kan anslutas som tillval på styrningen DCU800. Radiomottagaren har de båda kanalerna FK och FK. Med radiomottagarens inlärningsknapp kan den trådlösa handsändarens knappar läras in separat. I mottagarens minne kan max. sändare lagras per kanal. Om fler än sändare lagras skrivs alltid den tolfte sändaren över. En radiokanal kan endast tilldelas en knapp per sändare. Om båda radiokanalerna tilldelas en sändarknapp, kopplas endast radiokanalen FK in när knappen trycks in. Om mottagaren har tagit emot och avkodat en giltig sändarsignal aktiverar den motsvarande utgång så länge som sändarsignalen tas emot, dock minst i en sekund. Om radiomottagningskretskortets inlärningsknapp (LERN) trycks in i mer än 5 sekunder raderas båda kanalernas lagrade sändare.. Radiokanaler.. Radiokanal FK Funktionen hos radiokanal FK beror på hur länge den tilldelade knappen trycks in. Om knappen trycks in i mindre än 5 sekunder är funktionen samma som för kontaktgivaringången KI. Om knappen trycks in i mer än 5 sekunder, växlar styrningen till driftstatus DO. Om knappen trycks in i 5 sekunder igen, växlar styrningen tillbaka till driftläge AU. Inte från driftläge NA och inte i serviceläget. 9

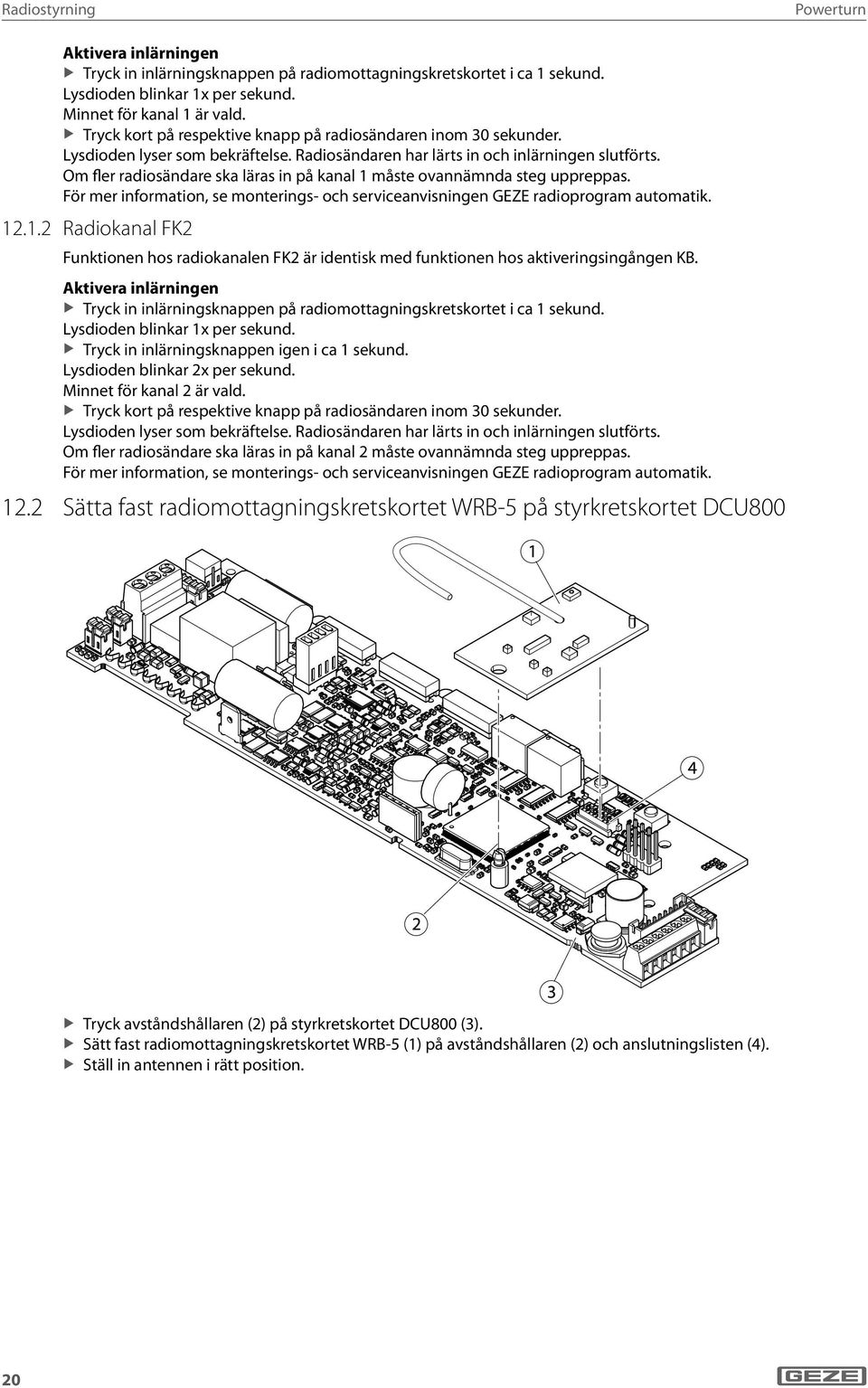

20 Radiostyrning Aktivera inlärningen Tryck in inlärningsknappen på radiomottagningskretskortet i ca sekund. Lysdioden blinkar x per sekund. Minnet för kanal är vald. Tryck kort på respektive knapp på radiosändaren inom 30 sekunder. Lysdioden lyser som bekräftelse. Radiosändaren har lärts in och inlärningen slutförts. Om fler radiosändare ska läras in på kanal måste ovannämnda steg uppreppas. För mer information, se monterings- och serviceanvisningen GEZE radioprogram automatik... Radiokanal FK Funktionen hos radiokanalen FK är identisk med funktionen hos aktiveringsingången KB. Aktivera inlärningen Tryck in inlärningsknappen på radiomottagningskretskortet i ca sekund. Lysdioden blinkar x per sekund. Tryck in inlärningsknappen igen i ca sekund. Lysdioden blinkar x per sekund. Minnet för kanal är vald. Tryck kort på respektive knapp på radiosändaren inom 30 sekunder. Lysdioden lyser som bekräftelse. Radiosändaren har lärts in och inlärningen slutförts. Om fler radiosändare ska läras in på kanal måste ovannämnda steg uppreppas. För mer information, se monterings- och serviceanvisningen GEZE radioprogram automatik.. Sätta fast radiomottagningskretskortet WRB-5 på styrkretskortet DCU800 Tryck avståndshållaren () på styrkretskortet DCU800 (3). Sätt fast radiomottagningskretskortet WRB-5 () på avståndshållaren () och anslutningslisten (4). Ställ in antennen i rätt position. 0

21 Push And Go 3 Push And Go VARNING Risk för kläm- och skärskador! Dörrhandtag kan orsaka kläm- och skärskador när Push And Go-funktionen är aktiverad. Funktionen Push And Go möjliggör aktivering av automatiken utan användning av kontaktgivare. När Push And Go-funktionen är inställd öppnar automatiken dörren automatiskt så snart dörrbladet förflyttas ur stängningsläget manuellt. Öppningsvinkeln för användning för öppningsautomatiken är inställbar ( 0 ). En för liten inställd öppningsvinkel kan leda till oönskad automatisk öppning av dörren. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. Parameterinställning med: DPS: Ställ in pu på önskad öppningsvinkel (-0) för start av öppningsautomatiken, eller à à Ställ pu på 00 för att stänga av funktionen. à à Ställ op på önskad öppethållandetid vid Push And Go (0 60 sek). ST0: Ställ in Rörelseparameter, Push And Go med knapparna resp. till öppningsområde (-0) för start av öppningsautomatiken, eller ställ Push And Go på 0 för att stänga av funktionen. Ställ in Rörelseparameter, Öppethållandetid, Push And Go på önskad öppethållandetid (0 60 sek.). 4 Vindlast och dörraktivering Via parametern dörraktivering kan man ställa in hur automatiken ska reagera på yttre belastningar. När parametern dörraktivering är inställd tillåter automatiken manuell överbryggning av dörren i öppningsoch stängningsriktning även vid automatisk drift. Innan dörren når öppet läge bromsas dörrens rörelse in automatiskt av den inställda öppningsbromsen. Parametern dörraktivering används inte för exponerade ytterdörrar med hög vindbelastning eller dörrar som utsätts för övertryck. Automatikens kraft kan ställas in via parametrarna FO och FC anpassat till belastningen. Automatiken öppnar och stänger då tillförlitligt även vid hög vindbelastning. DPS: Ställ in parametern OZ (tredje meny på 0. ST0: Ställ in Rörelseparameter och Dörraktivering på JA. 5 Parametreringsbara ingångar De parametreringsbara ingångarna PE, PE och PE3 är tilldelade olika specialfunktioner (se Servicemeny). Den kontakttyp som krävs för önskad funktion finns i avsnitt servicemeny DPS, resp. servicemeny ST0. Den parametreringsbara ingången PE är en ren binäringång som endast är lämplig för anslutning av stängaroch öppnarkontakter, men inte för anslutning av den analoga programväljaren MPS. De parametreringsbara ingångarna PE och PE3 är analoga ingångar som är lämpliga för anslutning av stängar- och öppnarkontakter, samt för anslutning av den analoga programväljaren MPS (se kapitlet Driftläge). Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0:

22 Parametreringsbara ingångar Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Välj Signaler, Ingångssignaler och tryck på. Fler inställningar, se beskrivning nedan. Parameterinställning med DPS: Ställ in e, e resp. e3 på önskad funktion. ST0: Ställ in PE, PE Funktion, PE, PE Funktion resp. PE3, PE3 Funktion på önskad funktion. 5. Återställning av styrningen Styrningen kan startas om via de parametreringsbara ingångarna. När knappen har aktiverats arbetar automatiken på samma sätt som efter att nätspänningen slagits på. Parameterinställning med: DPS: Ställ in e, e resp. e3 på 3 för funktionen Resetknapp. ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på Resetknapp NO. PE GF 4V 5 PE eller oder oder eller PE GF 5 PE PE3 GF 53 PE3 5. Knappfunktion Vid aktivering är knappens utgång stängd (på ingång PE, PE resp. PE3 ligger 4 V). Vid anläggningar med två dörrblad kan knappen anslutas till det aktiva dörrbladets styrning eller till det passiva dörrbladets styrning. Om knappen är ansluten till det passiva dörrbladets styrning öppnas och stängs båda dörrbladen vid aktivering av knappfunktionen, även när det passiva dörrbladets styrning är avstängd (bäddöppning). Ställ in öppethållandetid på det aktiva dörrbladets styrning. Ställ in parameter med: DPS: Ställ in e, e resp. e3 på 0 för öppning av dörren vid den första knappkontakten och stängning vid den andra knappkontakten. Ställ in e, e resp. e3 på för öppning av dörren vid den första knappkontakten och stängning av dörren efter öppethållandetiden, eller, vid den andra knappkontakten, beroende på vilket som inträffar först. ST0: Ställ in PE, PE Funktion, PE, PE Funktion resp. PE3, PE3 Funktion på Knapp NO. för öppning av dörren vid den första knappkontakten och stängning vid den andra knappkontakten, eller ställ in PE funktion, PE funktion resp. PE3 Funktion på Knapp OHZ NO för öppning av dörren vid den första knappkontakten och stängning av dörren efter öppethållandetiden, eller vid den andra knappkontakten, beroende på vilket som inträffar först. PE GF 4V 5 PE eller oder eller oder PE GF 5 PE PE3 GF 53 PE3 5.3 Ytterligare kontaktgivare (P-KI, P-KA) De parametrerbara ingångarna kan användas för anslutning av extra stängarkontakter som inre kontaktgivare eller yttre kontaktgivare. Ställ in parameter med: DPS: Ställ in e, e resp. e3 på 08för inre kontaktgivare eller på 09 för yttre kontaktgivare. ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på P-KI aktivering NO eller P-KA aktivering NO. För anvisningar, se inre kontaktgivare (KI) resp. yttre kontaktgivare (KA). Kontaktgivarna kan anslutas antingen till klämma (4 V) eller klämma 4 (4 VSens).

23 Parametreringsbara ingångar 5.4 Nödlås Ej tillåtet på överfalsade dörrar och vid utrymningsvägar. De parametreringsbara utgångarna kan användas för att ansluta en nödlåsningsbrytare. Vid aktivering av nödlåsningsbrytaren är kontakten sluten och 4 V föreligger vid ingång PE, PE resp. PE3. Dörren stängs och låses. Kontaktgivarna KI och KA döljs. Säkerhetssensorerna och hinderidentifieringen utvärderas inte. Dörren förblir låst så länge det finns en nödlåsningssignal vid ingången. Ställ in parameter med DPS: Ställ in e, e resp. e3 på 07. ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på Nödlås NO. PE GF 4V 5 PE eller oder eller oder PE GF 5 PE PE3 GF 53 PE3 5.5 Sabotage Den parametrerbara ingången PE, PE resp. PE3 kan användas för anslutning av en larmkontakt, som till exempel kan användas för övervakning av ett låst hus (nyckelbrytare). När huset är stängt är kontakten stängd och på ingången PE, PE resp. PE3 föreligger 4 V. Om larmkontakten öppnar föreligger 0 V på ingången PE, PE resp. PE3 0 V. I detta fall förblir dörren stängd och låst. Ställ in parametern med DPS: Ställ in e, e resp. e3 på 05 för Sabotage ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på Sabotage NC. PE GF 4V 5 PE eller oder eller oder PE GF 5 PE PE3 GF 53 PE3 5.6 Driftsättsomkoppling (öppning med dörrblad, öppning med dörrblad) Via de parametrerbara ingångarna till det aktiva dörrbladets styrning kan du vid behov växla till driftslägena öppning med dörrblad samt öppning med dörrblad (beroende på parameterinställning). Detta kan komma till användning t.ex. då driftslägena kopplas om med tillgängliga programkopplingsingångar (NA, LS, AU, DO) via ett tidkopplingsur. Driftlägesomkoppling är inte möjligt om den analoga programväljaren MPS är ansluten, eftersom den har Öppning med dörrblad resp. Öppning med dörrblad som fasta driftslägen. Ställ in parametern med DPS: Ställ in e, e resp. e3 på 03 ( Öppning med dörrblad ) eller 04 ( Öppning med dörrblad ). ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på Öppning med dörrblad eller Öppning med dörrblad. PE GF 4V 5 PE eller oder eller oder PE GF 5 PE PE3 GF 53 PE3 3

24 Parametreringsbara ingångar 5.7 Knappfunktion dörröppning med dörrblad/ dörrblad Vid automatik med dörrblad kan dörren öppnas via de parametreringsbara ingångarna på det aktiva dörrbladets styrning med eller dörrblad via ett knapptryck i driftsläge Reducerad öppning. Vid ett knapptryck öppnas endast det aktiva dörrbladet och stängs då öppethållandetiden löpt ut. Vid två korta knapptryck öppnas det aktiva och det passiva dörrbladet och stängs efter öppethållandetiden. Ställ in parameter med: DPS: Ställ in e, e resp. e3 på 4 (dubbelknapp). ST0: Ställ in PE Funktion, PE Funktion resp. PE3 Funktion på Dubbelknapp. PE GF 4V 5 PE eller oder eller oder PE GF 5 PE PE3 GF 53 PE3 5.8 STOP De parametrerbara ingångarna PE, PE och PE3 kan användas för anslutning av en stoppknapp eller en anslutningslist. Ingångarna PE och PE3 kan även utvärderas analogt. Vid aktivering stoppar dörrbladet (båda dörrbladen vid anläggningar med två dörrblad) och förblir stillastående så länge ingången är aktiv. Vid anläggningar med två dörrblad kan stoppknappen anslutas till det aktiva dörrbladets styrning eller till det passiva dörrbladets styrning. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0. Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivning nedan. För PE, PE, PE3: Parameterinställning kontakttyp med: DPS: Ställ in e, e resp. e3 på 5 ( stängare, inte övervakad) eller på 6 ( öppnare, inte övervakad). ST0: Ställ in Signaler, Ingångssignaler, PE Funktion, PE Funktion resp. PE3 Funktion Stopp öppnare, Stopp stängare. STOP 4V eller oder eller oder 5 PE 5 PE 53 PE3 E = 6 E = 5 För PE eller PE3: För personskydd enligt DIN 9650/EN 6005 ska ett slutmotstånd k eller 0 k anslutas för övervakning av ingången. Parameterinställning kontakttyp med: DPS: e resp. e3 på eller 0 ST0: Ställ in Signaler, Ingångssignaler, PE, resp. PE3, PE Funktion resp. PE3 Funktion på Stopp kohm eller Stopp 0 kohm. oder 0 kω 4V 5 PE eller oder 53 PE3 T oder eller 0 kω kω E = 5 E, E3 = -> kω E, E3 = 0 -> 0 kω 4

25 Parametrerbara utgångar 5.9 MPS Se avsnitt Driftsläge, Mekanisk programväljare (MPS). 6 Parametrerbara utgångar De parametrerbara utgångarna PA och PA är tilldelade olika kopplingsfunktioner (se Servicemeny). Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Välj Signaler och tryck på. Fler inställningar, se beskrivning nedan. Ställ in parametern med DPS: Ställ a resp. a på önskad funktion. ST0: Ställ in PA, PA funktion resp. PA, PA funktion på önskad funktion. 6. Parametrerbar utgång PA PA är en potentialfri reläkontakt, brytspänning max. 4 V AC/DC, kopplingsström 0,5 A. Gonggong Ställ in parameter med: DPS: Ställ in a på 0 (Gonggong). ST0: Ställ in PA funktion på Gonggong. Uppställningsplatsens spänningsförsörjning max. 4 V/0,5 A AC/DC. Signaldon t.ex. gonggong eller dörrklocka på uppställningsplatsen. PA 55 PAA 56 PAB Fel Funktionen är till för felmeddelanden, t.ex. på befintliga anläggningar. Kontakten sluter resp. öppnar om styrningen fastställer en störning (se avsnitt Felmeddelanden). Ställ in parametern med DPS: Ställ a på 0 ( Störning stängare ) eller på 03 ( Störning öppnare ). ST0: Ställ in PA funktion på Störning stängare eller Störning öppnare. Husanläggning (på uppställningsplatsen) Meddelandeingång PA 55 PAA 56 PAB Felindikering för MPS Funktionen är till för koppling av feldioden på MPS. Kontakten stänger om styrningen fastställer en störning (se avsnitt Felmeddelanden). Om underhåll behöver utföras visas utgången och feldioden på MPS blinkar. Anslutning se kapitel Driftsläge, Mekanisk programväljare (MPS). Ställ in parametern med DPS: Ställ a på 04 för Störning MPS. ST0: Ställ in PA funktion på Störning MPS. 5

26 Parametrerbara utgångar Varningssignal Funktionen är till för cyklisk påslagning/avstängning av en signalgivare på uppställningsplatsen vid öppning resp. stängning av dörren. Beakta maximalt tillåten total strömeffekt hos styrningen. Ställ in parametern med DPS: Ställ a på 05 för Varningssignal. ST0: Ställ in PA funktion på Varningssignal. Matad 4 V DC-signalgivare på automatiken PA GND 4 V 55 PAA 56 PAB Dörröppnare Funktionen dörröppnare är inte tillåten vid användning av automatik för brandskyddsområde (( med brandskyddssats). Anslut en frigångsdiod N4007 () vid DC-dörröppnare, mat.nr Vid den parametrerbara utgången PA kan ytterligare en dörröppnare anslutas. Beakta maximalt tillåten total strömeffekt hos styrningen. Ställ in parameter med: DPS: Ställ a på 06 för Dörröppnare. Sätt TO på önskad dörröppnartyp (se Servicemeny DPS). ST0: Ställ in PA funktion på Dörröppnare. Ställ in Dörröppnartyp på ansluten dörröppnartyp (se Servicemeny ST0). Dörröppnare som försörjs på uppställningsstället Frigångsdiod, N4007, mat. nr 593 Brygga (se kapitel 6, 4 V DC-dörröppnare försörjd genom automatik) PA GND 4V 55 PAA 56 PAB 57 PA Dörröppnare som försörjs på uppställningsstället Kontaktbelastning utgång PA vid V AC: max. A ~ V AC ~ max. A PA GND 4V 55 PAA 56 PAB 57 PA Låsmeddelande (RM) (se kapitel 6, Dörröppnare, avsnitt Låsmeddelande) 6

27 Parametrerbara utgångar Dörrstatusmeddelande Funktionen är till för meddelanden om dörrens status, t.ex. på befintliga anläggningar. Meddelandefunktion/dörrstatus: 08 Stängd och låst 09 Stängd 0 Ej stängd Öppen Off Ställ in parametern med DPS: Ställ a på önskad meddelandefunktion. 3 Natt 4 Stängningsdags 5 Automatik 6 Konstant öppen 0 Underhåll krävs ST0: Ställ in PA funktion på önskad meddelandefunktion. Husanläggning (på uppställningsplatsen) Meddelandeingång PA 55 PAA 56 PAB Ljusstyrning VARNING Livsfara på grund av elstöt! Skaderisk vid den elektriska styrningen! Utgången PA på styrningen kan inte koppla till belysningen direkt. Anslut ingen nätspänning till utgången PA på styrningen. Funktionen är till för aktivering av en ljusstyrningsanordning som t.ex. slår på ingångsbelysningen så snart en kontaktgivare (KI, KA, KB, SIS+KI, SIS+KA) svarar. Ställ in parametern med DPS: Ställ a på 7 för Ljusstyrning. ST0: Ställ in PA funktion på Ljusstyrning. Ljusstyrningsanläggning (på uppställningsplatsen) Aktiveringsingång PA 55 PAA 56 PAB Dag-/nattomkoppling Funktionen är till för meddelanden för driftläget dagdrift på befintliga anläggningar. Utgången kopplar till GND om driftläget LS, Au dörrblad, DO, eller AU dörrblad är inställt. Ställ in parametern med DPS: ställ in a på 8 för driftlägesmeddelande dag/natt. ST0: Ställ in PA funktion på Omkoppling dag/natt. Anslutning på befintlig anläggning: Se kapitel Parametrerbar utgång PA, Störning Underhåll krävs Funktionen är till för meddelanden om underhåll som ska utföras på automatiken på befintliga anläggningar. Ställ in parametern med DPS: Ställ a på 0 för meddelandet Underhåll krävs. ST0: Ställ in PA funktion på Underhåll krävs. Anslutning på befintlig anläggning: Se Parametrerbar utgång PA, Störning 7

28 Parametrerbara utgångar 6. Parametrerbar utgång PA PA är en transistorutgång, brytspänning/-ström max. 4 V DC/0,5 A. Gonggong Ställ in parameter med: DPS: Ställ in a på 0 (Gonggong). ST0: Ställ in PA funktion på Gonggong. PA Spänningsförsörjning på uppställningsplatsen Dörrgonggong 3 4 V-relä, mat. nr Frigångsdiod 3 4 GND 4V 55 PAA 56 PAB 57 PA Fel Funktionen störning är till för felmeddelanden, t.ex. på befintliga anläggningar. Ställ in parametern med DPS: Ställ a på 0 ( Störning stängare ) eller på 03 ( Störning öppnare ). ST0: Ställ in PA funktion på Störning stängare eller Störning öppnare. Utgången kopplar efter GND, resp. spärrar, så snart styrningen identifierar en systemstörning. Samtidigt visas respektive felnummer på DPS resp. TPS. För att vidarekoppla störningsmeddelanden (t.ex. på byggnadens kontrollteknik) monteras ett relä för galvanisk separering. PA Husanläggning (på uppställningsplatsen) Meddelandeingång 3 4 V-relä, mat. nr Frigångsdiod 3 4 GND 4V 55 PAA 56 PAB 57 PA Felindikering för MPS Funktionen är till för koppling av feldioden till MPS. Kontakten stänger om styrningen fastställer en störning (se avsnitt Felmeddelanden). För anslutning, se kapitel Driftläge, Mekanisk programväljare MPS. Ställ in parameter med: Med DPS: Ställ a på 04 för störning MPS. Med ST0: Ställ in PA funktion på Störning MPS. Varningssignal Funktionen är till för cyklisk påslagning/avstängning av en signalgivare på uppställningsplatsen vid öppning resp. stängning av dörren. Ställ in parametern med DPS: Ställ a på 05 för Varningssignal. ST0: Ställ in PA funktion på Varningssignal. Matad 4 V DC-signalgivare på automatiken PA 4V 57 PA 8

29 Parametrerbara utgångar Dörröppnare Funktionen dörröppnare är inte tillåten vid användning av automatik för brandskyddsområde (( med brandskyddssats). Endast induktiva DC-dörröppnare (utan integrerad elektronik) får anslutas till PA. Dörröppnare med integrerad elektronik, som t.ex. typerna effeff 33, 33 U, 33 V, 33, 35 U eller liknande, måste anslutas till den parametreringsbara utgången PA (se kapitel 5., Parametrerbar utgång PA, Dörröppnare). Funktionen är till för aktivering av en extra dörröppnare för arbets- eller viloström. Kontakten sluter resp. öppnar så snart dörrautomatiken aktiveras. Ställ in parameter, med DPS: Ställ a på 06 för Dörröppnare. à à Sätt TO på önskad dörröppnartyp (se Servicemeny DPS). ST0: Ställ in PA funktion på Dörröppnare. à à Ställ in Dörröppnartyp på ansluten dörröppnartyp (se Servicemeny ST0). Ytterligare anvisningar se kapitlet Dörröppnare. Sätt fast frigångsdiod N4007 (), Frigångsdiod, N4007, mat. nr 593 PA 4V 57 PA Dörrstatusmeddelande Funktionen är till för meddelanden om dörrens status, t.ex. på befintliga anläggningar. Dörrstatus: 08 Stängd och låst 09 Stängd 0 Ej stängd Öppen Off Ställ in parametern med DPS: Ställ a på önskad meddelandefunktion. 3 Natt 4 Stängningsdags 5 Automatik 6 Konstant öppen 0 Underhåll krävs ST0: Ställ in PA-funktion på önskad meddelandefunktion. Anslutning till befintlig anläggning: Se Parametrerbar utgång PA, Störning Dag-/nattomkoppling Funktionen är till för meddelanden för driftläget dagdrift på befintliga anläggningar. Utgången kopplar till GND om driftläget LS, Au dörrblad, DO, eller AU dörrblad är inställt. Anslut ett 4 V DC-relä för potentialavskiljning, mat. nr Ställ in parameter, med: DPS: Ställ a på 8 för driftslägesmeddelande Dag/Natt. ST0: Ställ in PA funktion på Omkoppling dag/natt. Anslutning till befintlig anläggning: Se Parametrerbar utgång PA, Störning. Underhåll krävs Funktionen är till för meddelanden om underhåll som ska utföras på automatiken på befintliga anläggningar. Ställ in parameter med: DPS: Ställ a på 0 för meddelandet Underhåll krävs. ST0: Ställ in PA funktion på Underhåll krävs. Anslutning till befintlig anläggning: Se Parametrerbar utgång PA, Störning. PA Husanläggning (på uppställningsplatsen) Meddelandeingång 3 4 V-relä, mat. nr Frigångsdiod 3 4 GND 4V 55 PAA 56 PAB 57 PA 9

30 Dörröppnare 7 Dörröppnare Det aktiva dörrbladets dörröppnare ansluts till det aktiva dörrbladets styrning. Det passiva dörrbladets dörröppnare ansluts till det passiva dörrbladets styrning. Potentialfri reläkontakt, kopplingsspänning/-ström max. 4 V AC/DC, A. Dörröppnarens aktivering är begränsad till 5 s plus den parametrerbara aktiveringsfördröjningen DI. Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0: Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. Ställ in parameter för dörröppningstyp med: DPS: Ställ in TO på önskad dörröppnartyp (se Servicemeny DPS). ST0: Sätt Dörrparameter, Dörröppnartyp på önskad typ (se Servicemeny ST0). Fästmagnet MA 500 med motplatta, mat. Nr , för magnetlåsning av nödutgångar. Motorlås med panikfunktion GEZE IQ Lock EL för dörrar med dörrblad. GEZE IQ Lock EL är ett självlåsande antipanikmotorlås med extern styrning. Se kopplingsschema motorlås IQ Lock EL. IQ Lock SecuLogic Set (motorlås med anslutning, komplett, inkl. stolpe och låsplåt, motorlåsstyrning, anslutningskabel för styrning, tungbrytarkontakt samt öppen kabelövergång) Beteckning Avstånd Dornmått [mm] Mat. nr IQ Lock EL IQ Lock EL IQ Lock EL IQ Lock EL IQ Lock EL IQ Lock EL IQ Lock EL Då ett motorlås utan svarsmeddelande används som dörröppnare måste en aktiveringsfördröjning ställas in med parameter Dl ( Öppningsfördröjning ) som ger motorlåset tid att låsas upp. Ställ in parameter DI ( Öppningsfördröjning ) med: DPS: Ställ in Dl på nödvändig tid( s). ST0: Ställ in Dörrparameter, Öppningsfördröjning på den tid som krävs. Matad 4 V DC-dörröppnare på automatiksidan Max. strömförbrukning 500 ma Arbetsströmdörröppnare för : IQ estrike A5000--E, mat. nr 458 Viloströmdörröppnare för : IQ estrike A5300--B, mat. nr 4463 Sätt fast frigångsdiod N4007 (), mat. nr 593. TOE GND 4V 3 TOEA 3 TOEB 33 RM Frigångsdiod Brygga 30

31 Driftläge Matad AC-dörröppnare V på uppställningsplatsen Kontaktbelastning utgång PA vid V AC: max. A ~ V AC ~ max. A TOE GND 4V 3 TOEA 3 TOEB 33 RM Låskolvsmeddelande Ingången RM spärrar automatikens aktivering när dörren är låst. Om ingången RM aktiveras när dörren är öppen reverseras dörren och förblir öppen. Vid anslutning av ytterligare en dörröppnare med stängarkontakt: Koppla kontakterna parallellt. öppnarkontakt: Seriekoppla kontakterna. Ställ in parameter med: DPS: Ställ in på 0 (stängare) eller 0(öppnare). ST0: Ställ in Signaler, Ingångssignaler, Lås kontakttyp Lås kontakttyp på stängare resp. öppnare. TOE GND 4V 3 TOEA 3 TOEB 33 RM TOE GND 4V 3 TOEA 3 TOEB 33 RM Stängarkontakt Öppnarkontakt 8 Driftläge Manövrering av displayprogramomkopplaren DPS, se kapitel Servicemeny, displayprogramomkopplare DPS. Manövrering av serviceterminalen ST0, se kapitel Servicemeny, Serviceterminal ST0. Inställning och manövrering via serviceknappar driftlägesknapp Status för den automatik som ST0 är ansluten till visas. Tryck på knappen. Välj Gångdörrblad Para resp. Sidodörrblad Para med knappen resp. och tryck på. Fler inställningar, se beskrivningar nedan. 3
