1 Övergripande ändringsförteckning till kapitel T Många koder och rubriker, med tillhörande texter, har flyttats, strukits och förändras, allt för att få en struktur som är så användarvänlig som möjligt. Detta innebär drygt 50 förändringar när det gäller koder och rubriker. TB APPARATER I TELETEKNISKA SÄKERHETSSYSTEM Nya koder och rubriker för apparater i larmsystem för spårtrafik. Ändrad rådstext för larmutlösare. Nya koder och rubriker med rådstexter för manövertablå och utrymningsmikrofon. TF APPARATER I TELEKOMMUNIKATIONSSYSTEM Många nya rådstexter har tillkommit för apparater i telekommunikationssystem. För apparater i bildvisningssystem har nya koder tillkommit och andra flyttats så koderna bildar en enhet. Även nya texter har lagts till. Interaktiv skrivtavla är ett exempel på produkt som nu finns under egen kod och rubrik. TG APPARATER I DATAKOMMUNIKATIONSSYSTEM Koder och rubriker för kommunikationsenheter i datanät och adaptrar i datanät flyttats till S-kapitlet (SFF och SSG).

2 T APPARATER OCH UTRUSTNING I TELE- OCH DATAKOMMUNIKATIONSSYSTEM Apparat ska väljas så att den är tillräckligt okänslig för elektromagnetiska störningar i den omgivning där den är avsedd att fungera. Den ska sålunda tillåta obehindrad användning med beaktande av de störningsnivåer som alstras av apparater som uppfyller krav i harmoniserade Europastandarder (EN). Montering av apparat ska utföras enligt tillverkarens dokumenterade anvisningar. Apparat ska väljas med sådant utförande eller åtgärd vidtas så att kondensvatten inte stannar kvar i dess kapsling. Apparat ska vara försedd med uppgift om tillverkare samt typ och beteckning. Svensk standard Materiel som ingår i entreprenaden ska uppfylla god säkerhetsteknisk praxis inom EES. Materiel utfört enligt svensk standard som gäller vid upphandlingstillfället anses uppfylla kravet, om inte högre säkerhets- eller utförandekrav föreskrivs i AMA eller i handlingarna i övrigt. Apparat i installations- eller fältbussystem Apparat ska vara anpassad till valt installations- eller fältbussystem. Apparat för infällning Apparat för infällning ska vara utförd för att skruvas fast i dosa, låda, ram eller dylikt. Apparat för placering på bord e d Apparat för placering på bord eller dylikt ska vara försedd med glidskydd samt ha anslutningskabel. Anslutningskabel ska vara dragavlastad. Beakta vid projektering av teletekniska system med programmerbara datorsystem föreskrifter och råd i avsnitt SF. Åberopa under aktuellt system tillämpliga koder och rubriker i avsnitt SF. Enheter i programmerbara styrsystem, till exempel datorundercentraler, PLCsystem, anges under aktuell kod och rubrik i avsnitt UFB. särskilda krav på transportemballage och transportvägar vid uppåtriktat tätningsdon om utrymmet mellan kabel och tätningsdons hylsskruv ska fyllas med tätningsmassa, till exempel där vätska kan befaras ansamlas krav på tätningsmassan, till exempel att den inte menligt får påverka isolermaterialet. under aktuell kod och rubrik krav på störmiljöklasser och provningsbestämmelser om apparat ska förses med enhet för anslutning till bussystem. Beträffande komponenter i bussystem, se avsnitt SG krav på halogenfria plastprodukter om elmateriel ska vara utfört i självslocknande material. under aktuell kod och rubrik eller redovisa på ritning förläggningssätt monteringssätt monteringsunderlag kulör eller hölje på täckplatta på vilken höjd apparat eller utrustning ska monteras. Exempel på olika förläggningssätt, monteringssätt och monteringsunderlag finns i tabell RA S/1. 1

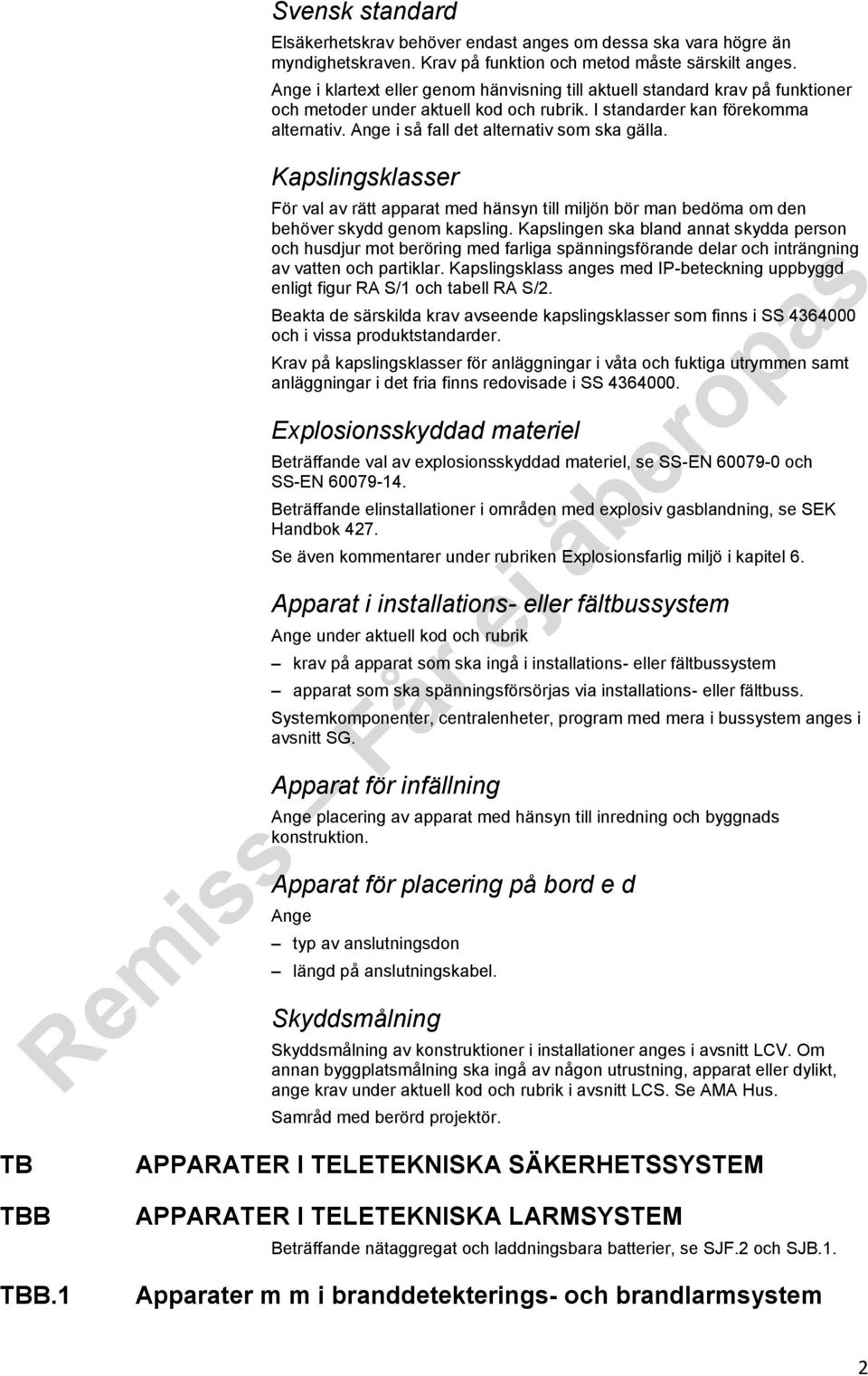

3 Svensk standard Elsäkerhetskrav behöver endast anges om dessa ska vara högre än myndighetskraven. Krav på funktion och metod måste särskilt anges. i klartext eller genom hänvisning till aktuell standard krav på funktioner och metoder under aktuell kod och rubrik. I standarder kan förekomma alternativ. i så fall det alternativ som ska gälla. Kapslingsklasser För val av rätt apparat med hänsyn till miljön bör man bedöma om den behöver skydd genom kapsling. Kapslingen ska bland annat skydda person och husdjur mot beröring med farliga spänningsförande delar och inträngning av vatten och partiklar. Kapslingsklass anges med IP-beteckning uppbyggd enligt figur RA S/1 och tabell RA S/2. Beakta de särskilda krav avseende kapslingsklasser som finns i SS och i vissa produktstandarder. Krav på kapslingsklasser för anläggningar i våta och fuktiga utrymmen samt anläggningar i det fria finns redovisade i SS Explosionsskyddad materiel Beträffande val av explosionsskyddad materiel, se SS-EN och SS-EN Beträffande elinstallationer i områden med explosiv gasblandning, se SEK Handbok 427. Se även kommentarer under rubriken Explosionsfarlig miljö i kapitel 6. Apparat i installations- eller fältbussystem under aktuell kod och rubrik krav på apparat som ska ingå i installations- eller fältbussystem apparat som ska spänningsförsörjas via installations- eller fältbuss. Systemkomponenter, centralenheter, program med mera i bussystem anges i avsnitt SG. Apparat för infällning placering av apparat med hänsyn till inredning och byggnads konstruktion. Apparat för placering på bord e d typ av anslutningsdon längd på anslutningskabel. Skyddsmålning Skyddsmålning av konstruktioner i installationer anges i avsnitt LCV. Om annan byggplatsmålning ska ingå av någon utrustning, apparat eller dylikt, ange krav under aktuell kod och rubrik i avsnitt LCS. Se AMA Hus. Samråd med berörd projektör. TB TBB TBB.1 APPARATER I TELETEKNISKA SÄKERHETSSYSTEM APPARATER I TELETEKNISKA LARMSYSTEM Beträffande nätaggregat och laddningsbara batterier, se SJF.2 och SJB.1. Apparater m m i branddetekterings- och brandlarmsystem 2

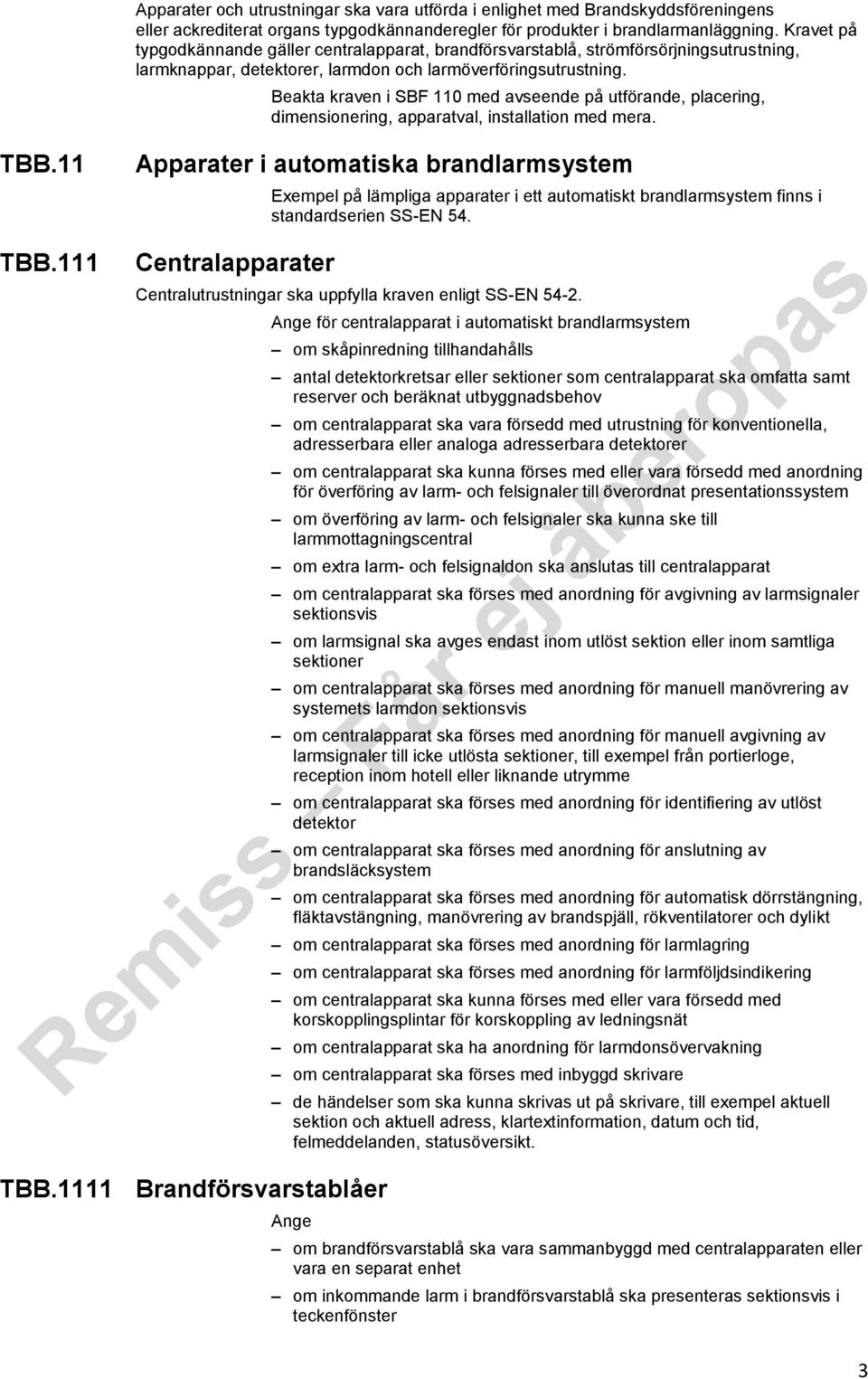

4 TBB.11 TBB.111 Apparater och utrustningar ska vara utförda i enlighet med Brandskyddsföreningens eller ackrediterat organs typgodkännanderegler för produkter i brandlarmanläggning. Kravet på typgodkännande gäller centralapparat, brandförsvarstablå, strömförsörjningsutrustning, larmknappar, detektorer, larmdon och larmöverföringsutrustning. Beakta kraven i SBF 110 med avseende på utförande, placering, dimensionering, apparatval, installation med mera. Apparater i automatiska brandlarmsystem Exempel på lämpliga apparater i ett automatiskt brandlarmsystem finns i standardserien SS-EN 54. Centralutrustningar ska uppfylla kraven enligt SS-EN för centralapparat i automatiskt brandlarmsystem om skåpinredning tillhandahålls antal detektorkretsar eller sektioner som centralapparat ska omfatta samt reserver och beräknat utbyggnadsbehov om centralapparat ska vara försedd med utrustning för konventionella, adresserbara eller analoga adresserbara detektorer om centralapparat ska kunna förses med eller vara försedd med anordning för överföring av larm- och felsignaler till överordnat presentationssystem om överföring av larm- och felsignaler ska kunna ske till larmmottagningscentral om extra larm- och felsignaldon ska anslutas till centralapparat om centralapparat ska förses med anordning för avgivning av larmsignaler sektionsvis om larmsignal ska avges endast inom utlöst sektion eller inom samtliga sektioner om centralapparat ska förses med anordning för manuell manövrering av systemets larmdon sektionsvis om centralapparat ska förses med anordning för manuell avgivning av larmsignaler till icke utlösta sektioner, till exempel från portierloge, reception inom hotell eller liknande utrymme om centralapparat ska förses med anordning för identifiering av utlöst detektor om centralapparat ska förses med anordning för anslutning av brandsläcksystem om centralapparat ska förses med anordning för automatisk dörrstängning, fläktavstängning, manövrering av brandspjäll, rökventilatorer och dylikt om centralapparat ska förses med anordning för larmlagring om centralapparat ska förses med anordning för larmföljdsindikering om centralapparat ska kunna förses med eller vara försedd med korskopplingsplintar för korskoppling av ledningsnät om centralapparat ska ha anordning för larmdonsövervakning TBB.1111 Brandförsvarstablåer om centralapparat ska förses med inbyggd skrivare de händelser som ska kunna skrivas ut på skrivare, till exempel aktuell sektion och aktuell adress, klartextinformation, datum och tid, felmeddelanden, statusöversikt. om brandförsvarstablå ska vara sammanbyggd med centralapparaten eller vara en separat enhet om inkommande larm i brandförsvarstablå ska presenteras sektionsvis i teckenfönster 3

5 TBB.112 TBB.113 TBB.114 Tillsatsapparater om inkommande larm i brandförsvarstablå ska presenteras sektions- och adressvis i teckenfönster vid adresserbart eller analogt system om antalet texter ska vara minst lika med antalet sektioner om antalet texter ska vara minst lika med antalet adresser vid adresserbart eller analogt system om texter ska vara permanent lagrade eller kunna ändras av anläggningsskötare. Fordringar på brandförsvarstablå finns i SS En tillsatsapparat används vid fysisk utbyggnad av befintlig centralapparat. Undercentraler antal sektioner eller detektorkretsar som tillsatsapparat ska omfatta samt reserver om möjlighet ska finnas till ytterligare utbyggnad. En undercentral är i princip en autonom enhet som står i förbindelse med huvudcentralen. placering Manöverapparater TBB.1141 Larmknappar hur förbindelse med huvudcentralen eller annan undercentral ska utföras vid konventionellt system hur detaljerad information ska överföras till huvudcentralen hur gränssnittet ska se ut mellan centraler av olika fabrikat, till exempel för adressenheter som kopplas till befintliga sektioner i äldre system. Larmknapp ska vara röd eller ha tydlig röd markering samt vara försedd med texten BRANDLARM. Tryckknappen ska stanna kvar i intryckt läge eller vara försedd med en lysdiod som anger att knappen aktiverats. Larmknappen ska vara skyddad mot oavsiktlig intryckning, till exempel genom ett lätt krossbart glas. Om ytterligare skydd finns ska detta vara försett med anvisning Brandlarm lyft locket tryck in knappen. kapslingsklass i de fall montering ska ske i fuktigt utrymme om larmknapp ska vara försedd med inbyggd adressenhet. TBB.1142 Frånkopplingsanordningar för rökdetektorer Frånkopplingsanordning ska bestå av manöverenhet och larmdon. Manöverenhet ska ha synlig text FRÅNKOPPLING AV RÖKDETEKTORER anordning för tidstyrd frånkoppling av en eller flera rökdetektorer anordning för manövrering av anslutna signaldon. Tidstyrningen ska fungera så att frånkopplade detektorer automatiskt återinkopplas efter inställd tid och att förvarning erhålls viss tid innan återinkoppling sker. Larmdon ska bestå av en optisk och en akustisk del. Optisk signal ska avges med fast sken under frånkopplingstiden och blinkande sken under förvarningstiden. Under förvarningstiden ska även akustisk signal avges. Optiskt signaldon ska förses med texten RÖKDETEKTORER FRÅNKOPPLADE. 4

6 TBB.115 Detektorer Vid frånkoppling av rökdetektor får inte larmknapp beröras av frånkopplingen. Antalet larmknappar kan behöva ökas om brandlarmsystemet förses med frånkopplingsanordning. Där stora delar av systemet frånkopplas regelbundet kan behov finnas av optiska larmdon, till exempel ljusarmatur. Denna bör då innehålla lysrör eller minst två lampor samt genomlyst skylt av vit plast med röd text. Om rökdetektorerna för det mesta är bortkopplade kan det vara lämpligt att ha omvänd funktion så att tänd skylt med texten RÖKDETEKTORER TILLKOPPLADE manar till försiktighet. Manöverenhet placeras antingen i eller intill centralapparat eller i lokal där rökdetektor ska frånkopplas. tider för frånkoppling och förvarning typ och storlek på larmdon var manöverenhet ska placeras om frånkoppling ska indikeras i annat system. Dold detektor ska placeras så att den är lätt åtkomlig för inspektion, underhåll och kontroll. I rensningspliktig imkanal ska detektor lätt kunna demonteras. Anvisningar om hur demontering ska utföras ska sättas upp i närheten av detektorn. om detektor ska uppfylla kraven i SBF 110. Linjerökdetektorer kan i vissa fall användas som komplement till rökdetektorer, till exempel vid höga takhöjder. Samråd med den lokala räddningstjänsten och berört försäkringsbolag om och hur linjerökdetektorer och flamdetektorer får användas. under aktuell kod och rubrik om detektor ska vara försedd med inbyggd adressenhet om detektor ska vara försedd med optiskt signaldon eller utgång för signaldon för indikering av utlöst detektor eller både och vilka detektorer som ska ha tidsfördröjda larm och i vilken utsträckning var skylt ska sättas upp och indikering monteras för dold detektor om rökdetektor ska monteras i ventilationskanal om detektor ska monteras på undertak och i så fall undertakets konstruktion om entreprenören vid placering av detektor i samråd med beställaren ska bevaka att tilluftsdon, kylluftaggregat, fläktar och dylikt inte får en negativ påverkan på detektorns funktion om låsfunktion i sockel ska aktiveras i de fall det finns risk för obehörig nedtagning av detektorinsats, till exempel vid låg takhöjd. i så fall vilka detektorer det gäller samt att det ska erfordras verktyg för att få loss insatsen om skyddskorgar ska användas i de fall risk finns för att detektor kan bli träffad av något föremål, till exempel i en sporthall. i så fall vilka detektorer det gäller TBB.1151 Värmedetektorer om det finns risk för EMC-störningar att detektor ska placeras i en skyddskorg eller dylikt. Värmedetektor och högtemperaturdetektor ska uppfylla kraven enligt SS-EN Värmedetektor bör normalt inte användas vid takhöjder över 7,5 m. Högtemperaturdetektor bör inte användas vid takhöjder över 6 m. under aktuell kod och rubrik klass och temperaturområde enligt SS-EN 54-5 kapslingsklass. 5

7 TBB Maximalvärmedetektorer Detektor i bastu Utlösningstemperatur för detektor placerad i bastu ska vara minst +120 C. Detektor ska placeras under nivå för bastulaven. Detektor utanför bastu Beakta att detektor direkt utanför bastu får tillräckligt hög utlösningstemperatur, minst +100 C. TBB Differentialvärmedetektorer med maximalutlösning Differentialvärmedetektor ska anpassa sig till rådande omgivningstemperatur och reagera om de i SS-EN 54-5 fastställda värdena för temperaturökningens hastighet eller högsta temperatur överskrids. TBB.1152 Rökdetektorer Beakta risk för onödiga larm i utrymmen där temperaturen snabbt kan stiga och få denna detektortyp i larmläge. Detektor ska uppfylla kraven enligt SS-EN Rökdetektor bör inte användas vid takhöjder över 20 m. TBB Joniserande rökdetektorer TBB Optiska rökdetektorer om detektor för ventilationskanal ska placeras i detektorkammare som avleder en kontrollerad mängd luft ur ventilationskanalen till detektorn om rökdetektor i ventilationssystem ska förses med skydd mot hög lufthastighet om kapsling erfordras för komplettering av socklar i fuktiga och våta utrymmen. kapslingsklass om detektorn ska förses med kåpa som skyddar mot damm och smuts under entreprenadtiden. Föreskriv att den i så fall ska avlägsnas i samband med kontroll och injustering om detektor ska vara försedd med speciellt insektsnät. Ett speciellt insektsnät kan vara nödvändigt i områden där små insekter kan ta sig in i detektorn. Beakta val av detektortyp och placering i utrymmen med hög stofthalt eller där rökalstrande aktiviteter förekommer. Joniserande rökdetektor bör inte placeras i utrymmen där lufthastigheten överstiger 5 m/s. Beakta att det finns optiska rökdetektorer av reflexionstyp med mycket hög känslighet (0,1 0,5 procent fördunkling) i jämförelse med konventionella detektorer (3 5 procent fördunkling). TBB Linjerökdetektorer TBB.1153 Flamdetektorer eventuella krav på extra hög känslighet hos rökdetektor, till exempel hos detektor i datorhall. vilka ytor som ska skyddas (både längd och bredd). vilka ytor som ska skyddas hur flamdetektor ska riktas 6

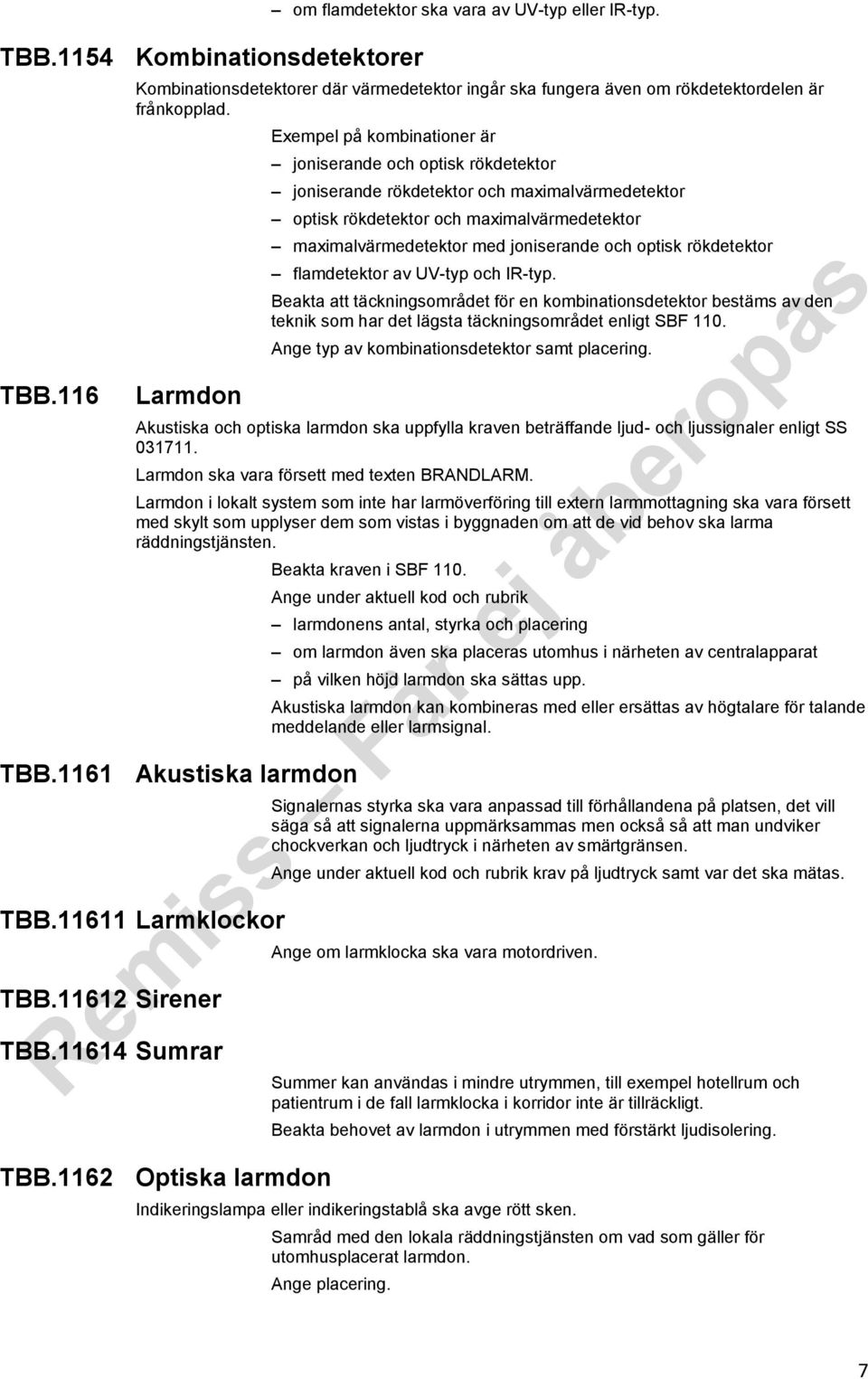

8 TBB.1154 Kombinationsdetektorer TBB.116 om flamdetektor ska vara av UV-typ eller IR-typ. Kombinationsdetektorer där värmedetektor ingår ska fungera även om rökdetektordelen är frånkopplad. Larmdon Exempel på kombinationer är joniserande och optisk rökdetektor joniserande rökdetektor och maximalvärmedetektor optisk rökdetektor och maximalvärmedetektor maximalvärmedetektor med joniserande och optisk rökdetektor flamdetektor av UV-typ och IR-typ. Beakta att täckningsområdet för en kombinationsdetektor bestäms av den teknik som har det lägsta täckningsområdet enligt SBF 110. typ av kombinationsdetektor samt placering. Akustiska och optiska larmdon ska uppfylla kraven beträffande ljud- och ljussignaler enligt SS Larmdon ska vara försett med texten BRANDLARM. Larmdon i lokalt system som inte har larmöverföring till extern larmmottagning ska vara försett med skylt som upplyser dem som vistas i byggnaden om att de vid behov ska larma räddningstjänsten. TBB.1161 Akustiska larmdon TBB Larmklockor TBB Sirener TBB Sumrar Beakta kraven i SBF 110. under aktuell kod och rubrik larmdonens antal, styrka och placering om larmdon även ska placeras utomhus i närheten av centralapparat på vilken höjd larmdon ska sättas upp. Akustiska larmdon kan kombineras med eller ersättas av högtalare för talande meddelande eller larmsignal. Signalernas styrka ska vara anpassad till förhållandena på platsen, det vill säga så att signalerna uppmärksammas men också så att man undviker chockverkan och ljudtryck i närheten av smärtgränsen. under aktuell kod och rubrik krav på ljudtryck samt var det ska mätas. om larmklocka ska vara motordriven. TBB.1162 Optiska larmdon Summer kan användas i mindre utrymmen, till exempel hotellrum och patientrum i de fall larmklocka i korridor inte är tillräckligt. Beakta behovet av larmdon i utrymmen med förstärkt ljudisolering. Indikeringslampa eller indikeringstablå ska avge rött sken. Samråd med den lokala räddningstjänsten om vad som gäller för utomhusplacerat larmdon. placering. 7

9 TBB Indikeringslampor Indikeringslampa för dold branddetektor ska förses med texten INDIKERING DOLD BRANDDETEKTOR. TBB Indikeringstablåer Indikeringstablå för dolda branddetektorer ska förses med texten INDIKERING DOLDA BRANDDETEKTORER. Varje indikering ska vara försedd med ett nummer som kan härledas till en förteckning, ritning eller dylikt som ska vara placerad i tablåns omedelbara närhet. TBB Blixtljuslampor Blixtljuslampa bör vara försedd med ett xenon-rör som ger ett ljusflöde (Φ) på minst lumen. driftspänning TBB Rotationsljuslampor blixtfrekvens, till exempel 1 1,5 Hz. driftspänning blinkfrekvens, till exempel 2,9 Hz. TBB.1163 Kombinerade akustiska och optiska larmdon TBB.1164 Taktila larmdon Beakta att hänsyn tas till den optiska delen vid placering av kombinerat akustiskt och optiskt larmdon. För hörselskadade personer kan taktilt larmdon användas. Detta kan till exempel bestå av kuddvibrator eller personsökare med vibrator. Testning av larmdonet bör kunna ske utan att brandlarm utlöses. typ av larmdon. TBB.1165 Brandinformationstablåer TBB.12 TBB.121 Samråd med Hjälpmedelsinstitutet beträffande val av taktila larmdon. placering antal alfanumeriska tecken i teckenfönster hur brandinformationstablå ska strömförsörjas, till exempel från brandlarmcentral hur kommunikation med brandlarmcentral ska ske, till exempel via datakabel. Apparater m m i samplande system med rökdetektorer om luftflödesövervakning ska finnas för både högt och lågt luftflöde om fel ska indikeras individuellt eller som summafel antal larmnivåer, det vill säga hur många förlarm samt brandlarm som systemet kan avge, och om dessa ska vara statiska (fasta) eller dynamiska (justerbara) om nedsmutsningsindikering ska finnas. 8

10 TBB.122 Rör i samplande brandlarmsystem typ samt dimension på rör i samplande brandlarmsystem om dold förläggning och kapillärrör ska användas. TBB.123 TBB.13 TBB.131 TBB.132 Detektorer typ av detektor och funktionsprincip. I de fall samplingssystemet används för att uppnå extremt tidig detektering av rök från elektriska fel i kabel eller utrustning bör högkänslighetsdetektorer föreskrivas. Apparater m m i linjevärmedetektorsystem Apparats detektionsförmåga ska ligga inom de temperaturområden som anges i SS-EN Givare TBB.1321 Fiberoptiska givarkablar Apparats detektionsförmåga ska ligga inom de temperaturområden som anges i SS-EN hur fiberoptisk givarkabel ska förläggas och monteras den omgivningstemperatur fiberoptisk givarkabel ska tåla, till exempel minst +120 C hur fiberoptisk givarkabel ska skyddas. TBB.1322 Elektriskt ledande givarkablar TBB.1323 Givarrör TBB.14 TBB.15 TBB.151 typ av elektriskt ledande givarkabel, till exempel partvinnad kabel, koaxialkabel. höjdmått för placering av värmedetekterande kabel. Beakta fördröjning av larmsignal vid installation av värmedetekterande kabel i skyddsrör. typ av givarrör. Larmöverföringsutrustningar typ av larmöverföringsutrustning, till exempel uppringande eller fast uppkopplad linje. Provningsutrustningar, förvaringsfack m m Detektorprovare TBB.1511 Rökdetektorprovare om förlängningsstång erfordras och i så fall längd på stången Utrustning för provning av detektorer ska levereras. Gas- och röktuber ska levereras för leveransprovning och driftprovning. Provgasen eller röken ska vara fri från ozonskadliga ämnen och kunna användas för provning av såväl optiska som joniserande rökdetektorer. TBB.1512 Värmedetektorprovare 9

11 Utrustning för provning av detektorer ska levereras. TBB.152 Förvaringsfack för orienteringsritningar för brandförsvar Förvaringsfack ska placeras i direkt anslutning till centralapparat eller i den del av centralutrustning (brandförsvarstablå) som främst är avsedd för insatspersonalen. I förvaringsfack ska pärm för orienteringsritningar i A3-format få plats. TBB.153 TBB.154 TBB.155 TBB.156 TBB.157 TBB.158 Hissanordningar för rökdetektorer Adressenheter Detektorfästen vilka detektorer som ska ha hissanordning takhöjd. placering av separata adressenheter. Nedtagningsutrustningar för detektorer Utrustning för nedtagning av detektorer ska vara anpassad till aktuell detektor för att förhindra skada på detektorn i samband med urtagning och isättning i sockel. Zenerbarriärer Diverse provningsutrustningar, förvaringsfack m m TBB.1581 Kortslutningsisolatorer TBB.16 TBB.2 TBB.21 Trådlösa apparater antal och placering. Kortslutningsisolatorer bör ingå i analoga eller adresserbara system för att isolera delar av detektorkrets vid kortslutning. Apparater i inbrotts- och överfallslarmsystem Apparater och utrustningar ska vara utförda i enlighet med SSF om apparater och utrustningar ska vara utförda för trådbunden överföring enligt SSF 130 eller intern radioöverföring enligt SSF 140, alternativt en kombination av trådbundet och radioöverföring. Beakta kraven i SSF 130 med avseende på utförande, planering, dimensionering, detektorval, placering, installation med mera. Beakta även svensk standard för inbrottslarmsystem. Centralapparat ska innehålla anordning som indikerar sektion och adress och utlöser larmsignal i centralapparat då larmutlösare påverkas innehålla anordning som indikerar och signalerar för kortslutning eller avbrott i ledningsnät. Uppkommen indikering ska kvarstå tills återställning sker manuellt. Centralapparat ska även vara utförd så att obehörigt ingrepp avsett att försätta systemet ur funktion medför larmsignal ha anordning som utlöser felsignal vid nätspänningsbortfall samt då batterispänningen understiger 90 procent av nominell spänning innehålla anordning med vilken systemets funktionsduglighet kan kontrolleras innan inkoppling sker 10

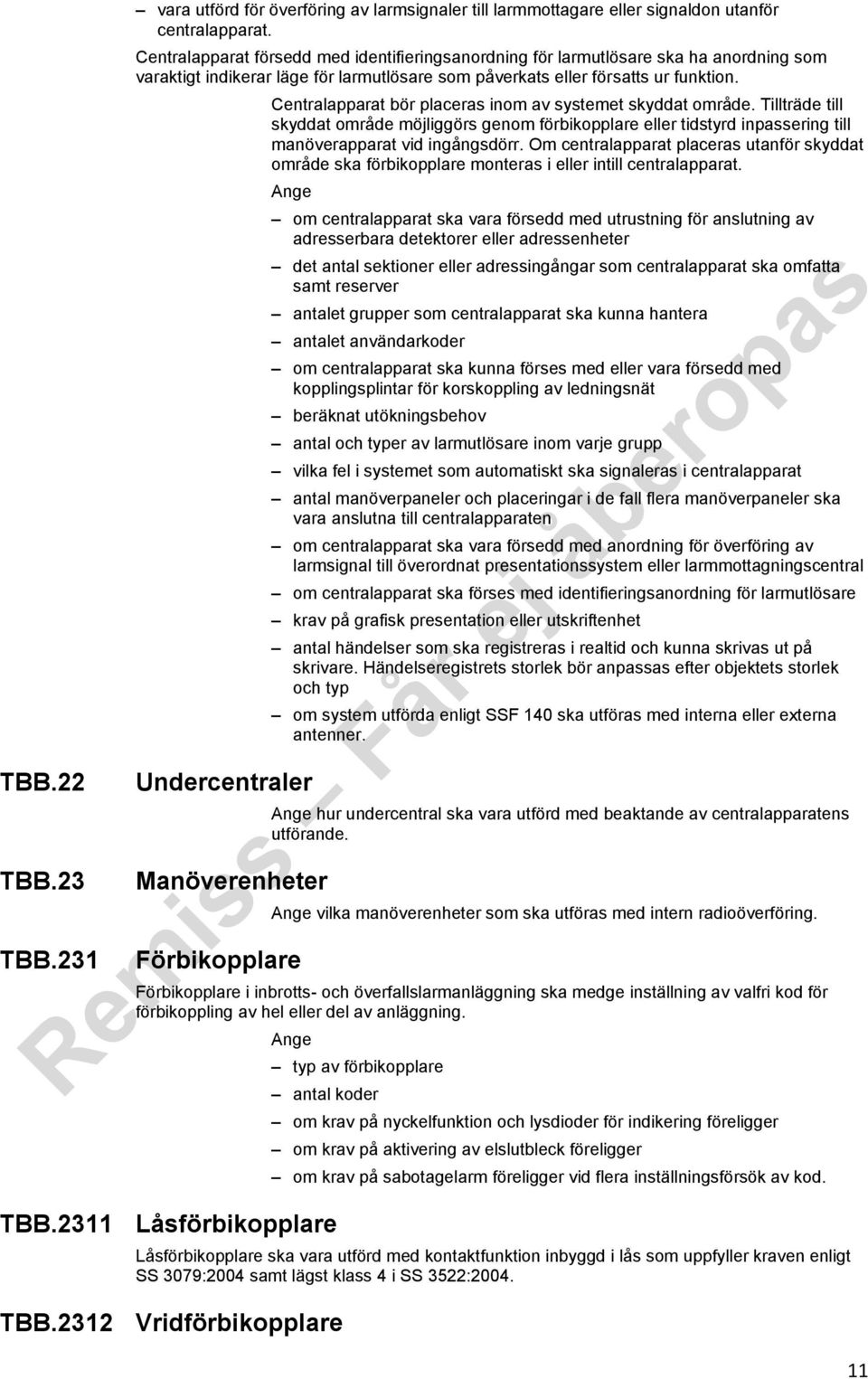

12 TBB.22 TBB.23 TBB.231 vara utförd för överföring av larmsignaler till larmmottagare eller signaldon utanför centralapparat. Centralapparat försedd med identifieringsanordning för larmutlösare ska ha anordning som varaktigt indikerar läge för larmutlösare som påverkats eller försatts ur funktion. Centralapparat bör placeras inom av systemet skyddat område. Tillträde till skyddat område möjliggörs genom förbikopplare eller tidstyrd inpassering till manöverapparat vid ingångsdörr. Om centralapparat placeras utanför skyddat område ska förbikopplare monteras i eller intill centralapparat. Undercentraler Manöverenheter Förbikopplare om centralapparat ska vara försedd med utrustning för anslutning av adresserbara detektorer eller adressenheter det antal sektioner eller adressingångar som centralapparat ska omfatta samt reserver antalet grupper som centralapparat ska kunna hantera antalet användarkoder om centralapparat ska kunna förses med eller vara försedd med kopplingsplintar för korskoppling av ledningsnät beräknat utökningsbehov antal och typer av larmutlösare inom varje grupp vilka fel i systemet som automatiskt ska signaleras i centralapparat antal manöverpaneler och placeringar i de fall flera manöverpaneler ska vara anslutna till centralapparaten om centralapparat ska vara försedd med anordning för överföring av larmsignal till överordnat presentationssystem eller larmmottagningscentral om centralapparat ska förses med identifieringsanordning för larmutlösare krav på grafisk presentation eller utskriftenhet antal händelser som ska registreras i realtid och kunna skrivas ut på skrivare. Händelseregistrets storlek bör anpassas efter objektets storlek och typ om system utförda enligt SSF 140 ska utföras med interna eller externa antenner. hur undercentral ska vara utförd med beaktande av centralapparatens utförande. vilka manöverenheter som ska utföras med intern radioöverföring. Förbikopplare i inbrotts- och överfallslarmanläggning ska medge inställning av valfri kod för förbikoppling av hel eller del av anläggning. typ av förbikopplare antal koder TBB.2311 Låsförbikopplare om krav på nyckelfunktion och lysdioder för indikering föreligger om krav på aktivering av elslutbleck föreligger om krav på sabotagelarm föreligger vid flera inställningsförsök av kod. Låsförbikopplare ska vara utförd med kontaktfunktion inbyggd i lås som uppfyller kraven enligt SS 3079:2004 samt lägst klass 4 i SS 3522:2004. TBB.2312 Vridförbikopplare 11

13 TBB.2313 Knappförbikopplare TBB.2314 Kortförbikopplare TBB.232 TBB.233 TBB.234 TBB.24 Larmknappar Fotkontakt ska ha komponenter som reagerar då den utsätts för ett tryck av 50 N eller däröver. Utförd larmutlösning ska kunna avläsas i larmknapp. Trycklister om larmknapp ska förses med text, till exempel med POLISLARM, i de fall larmöverföring sker. Larmutlösare ska ha komponenter som reagerar vid direkt åverkan. Utförd larmutlösning ska kunna avläsas i larmutlösare. Trycklist ska ha komponenter som reagerar då den utsätts för ett tryck av 20 N eller däröver. Manöverapparater monteringssätt, till exempel vertikalt på skrivbordshurtsens insida för larmutlösning med knät längd på trycklisten. Larmutlösare bör placeras lättåtkomlig för de personer som kan ha behov av att utlösa larmsignal. Manöverapparat ska placeras inom skyddat område. Manöverapparat ska vara sabotageskyddad mot isärtagning samt mot nedrivning från vägg. Instruktioner om det dagliga handhavandet ska finnas på manöverapparaten eller i dess omedelbara närhet. om manöverapparat ska vara försedd med teckenfönster och i så fall antal tecken för visning av larm i klartext. Detektorer och larmutlösare Larmutlösare ska innehålla komponenter som löser ut larmsignal i centralapparat då utlösare, eller den omgivning inom vilken utlösare detekterar, påverkas. Larmutlösare ska monteras så att den vid inkopplat system inte kan försättas ur funktion utan att larmsignal utgår. Om detektor är försedd med funktionsindikering ska denna efter detektorns injustering kunna frånkopplas eller döljas, så att den inte kan avläsas av obehörig. Detektor som är justerbar med avseende på känslighet eller täckningsområde ska vara så utförd att justeringsanordningar efter slutjustering kan skyddas mot obehörig påverkan. Beträffande val och placering av detektorer och larmutlösare, se även SSF 130. vilka typer av detektorer och larmutlösare som ska ingå i systemet i vilka fall larmutlösare ska anslutas via kontrollenhet om detektor ska vara försedd med funktionsindikering vilka detektorer som ska ha radioöverföring enligt SSF 140 vilka detektorer med radioöverföring som ska anslutas via universalsändare. TBB.241 Elektromekaniska detektorer TBB.2411 Foliedetektorer Larmutlösare ska placeras med hänsyn till typ av glasmaterial och på sådant sätt att glaset inte kan krossas eller fönsterrutan lyftas ur eller svängas ur bågen utan att larm utlöses. Larmutlösare av folieband ska klistras direkt på glaset. 12

14 TBB.2412 Tråddetektorer TBB.2413 Magnetkontakter Folien är känslig för mekanisk påverkan och bör inte monteras på ställen där det finns uppenbar risk att den skadas. hur tråddetektor ska skyddas mot sådan mekanisk påverkan som inte ska utlösa larm. Magnetkontakt ska innehålla manöverdon som träder i funktion när dörr, fönster eller lucka försedd med sådan kontakt öppnas. Kontakten ska vara utförd och monterad så att larm löses ut vid liten öppning av dörr eller fönster. Utanpåliggande magnetkontakt ska monteras på den övervakade sidan av dörr eller fönster. Utanpåliggande magnetkontakt får inte ha synliga skruvanslutningar. om TBB.2414 Trampdetektorer magnetkontakt ska vara utanpåliggande eller infälld magnetkontakt med förtillverkad kabel ska användas för anslutning och i så fall kabelns längd förspänd magnetkontakt krävs. Samråd med berörd projektör. Trampdetektor ska vara utformad och placerad så att den svårligen kan passeras utan att larm löses ut. Larmutlösare i matta Larmutlösare ska ha komponenter som reagerar då mattan belastas. TBB.2415 Larmutlösare för låskolvar Matta med larmutlösare används bland annat i korridorer samt vid exponerade värdeföremål och konstverk. Larmutlösare för låskolv ska ha komponenter som reagerar när låskolv förs mot olåst läge. om larmutlösare ska utföras med låskolvskontakt mikrobrytare. TBB.2416 Lägeskännande larmutlösare TBB.242 Lägeskännande larmutlösare (pendelkontakt) ska ha komponenter som reagerar när den bringas ur sitt vertikala läge. Lägeskännande larmutlösare bör i trånga passager placeras på sådant sätt att en person inte kan passera utan att pendeln bringas ur sitt vertikala läge. Elektroniska detektorer TBB.2421 Vibrationsdetektorer Vibrationsdetektor ska ha komponenter som reagerar för vibrationer, stötar och slag. TBB.2422 Glaskrossdetektorer hur larmutlösare ska placeras för att utgöra skydd mot åverkan på väggar, golv, tak eller fönster. Välj om möjligt detektorer med egenskaper som stämmer överens med egenskaperna i byggnadskonstruktionen. Beakta risken för obefogade larm. Glaskrossdetektor ska ha komponenter som reagerar när glas krossas. 13

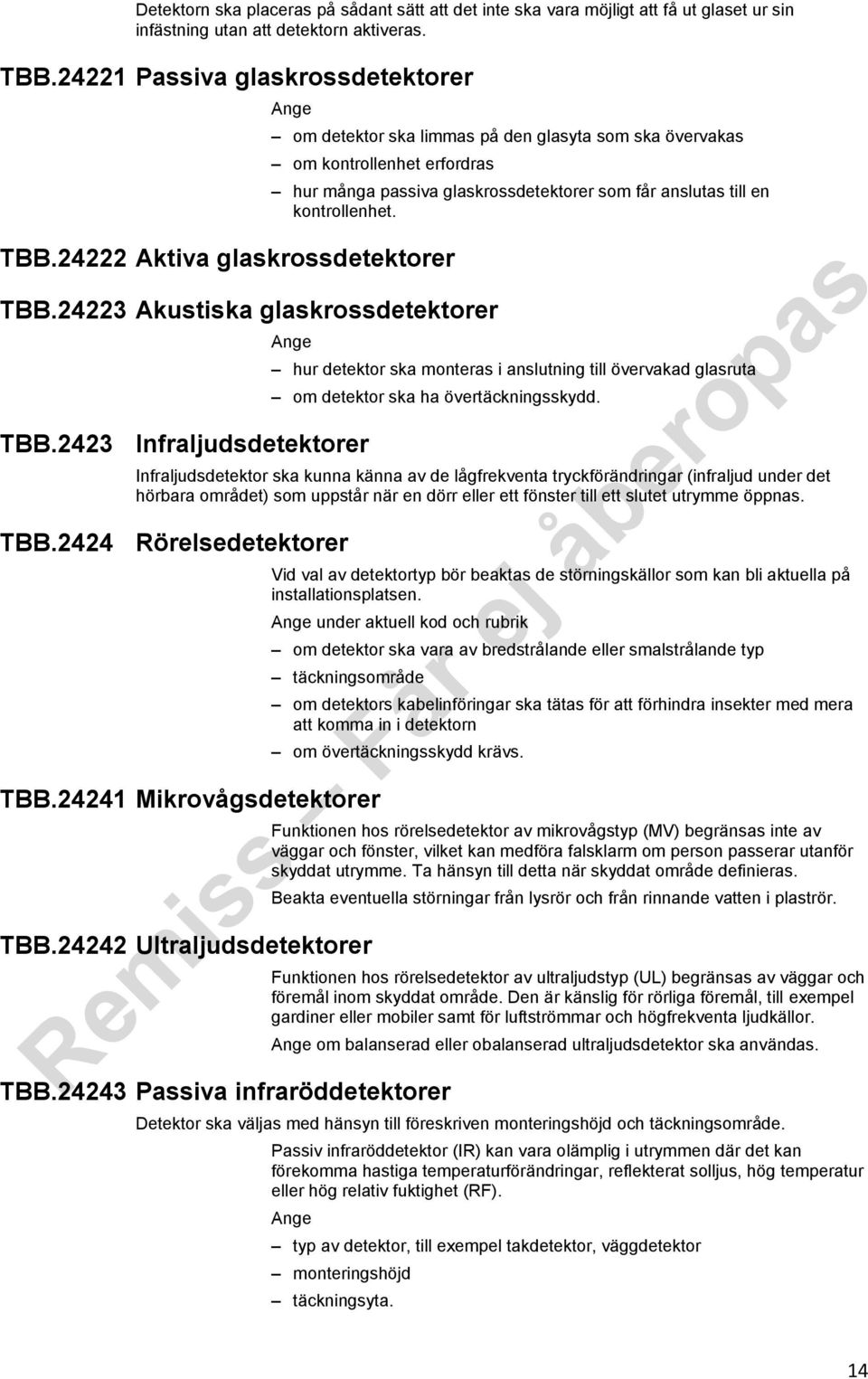

15 Detektorn ska placeras på sådant sätt att det inte ska vara möjligt att få ut glaset ur sin infästning utan att detektorn aktiveras. TBB Passiva glaskrossdetektorer om detektor ska limmas på den glasyta som ska övervakas om kontrollenhet erfordras TBB Aktiva glaskrossdetektorer TBB Akustiska glaskrossdetektorer hur många passiva glaskrossdetektorer som får anslutas till en kontrollenhet. TBB.2423 Infraljudsdetektorer hur detektor ska monteras i anslutning till övervakad glasruta om detektor ska ha övertäckningsskydd. Infraljudsdetektor ska kunna känna av de lågfrekventa tryckförändringar (infraljud under det hörbara området) som uppstår när en dörr eller ett fönster till ett slutet utrymme öppnas. TBB.2424 Rörelsedetektorer Vid val av detektortyp bör beaktas de störningskällor som kan bli aktuella på installationsplatsen. under aktuell kod och rubrik om detektor ska vara av bredstrålande eller smalstrålande typ täckningsområde TBB Mikrovågsdetektorer TBB Ultraljudsdetektorer om detektors kabelinföringar ska tätas för att förhindra insekter med mera att komma in i detektorn om övertäckningsskydd krävs. Funktionen hos rörelsedetektor av mikrovågstyp (MV) begränsas inte av väggar och fönster, vilket kan medföra falsklarm om person passerar utanför skyddat utrymme. Ta hänsyn till detta när skyddat område definieras. Beakta eventuella störningar från lysrör och från rinnande vatten i plaströr. Funktionen hos rörelsedetektor av ultraljudstyp (UL) begränsas av väggar och föremål inom skyddat område. Den är känslig för rörliga föremål, till exempel gardiner eller mobiler samt för luftströmmar och högfrekventa ljudkällor. om balanserad eller obalanserad ultraljudsdetektor ska användas. TBB Passiva infraröddetektorer Detektor ska väljas med hänsyn till föreskriven monteringshöjd och täckningsområde. Passiv infraröddetektor (IR) kan vara olämplig i utrymmen där det kan förekomma hastiga temperaturförändringar, reflekterat solljus, hög temperatur eller hög relativ fuktighet (RF). typ av detektor, till exempel takdetektor, väggdetektor monteringshöjd täckningsyta. 14

16 TBB Kombinerade rörelsedetektorer Båda detektortyperna i kombinationen ska vara aktiverade innan larm löses ut. TBB.2425 Kapacitansdetektorer TBB.2426 Ljusdetektorer Detektorer i kombination, till exempel MV+IR eller UL+IR, kan vara lämpliga i svåra miljöer där risken för falsklarm är stor. vilka detektortyper som ska kombineras. I vissa fall kan utrymmen eller föremål behöva skyddas genom anordnande av så kallade kapacitiva fält. Detta sker genom utplacering av elektroder i lokaler eller omkring föremål som ska skyddas på sådant sätt att elektrodernas fält bildar skyddande zoner. Projektering, planering och installation utförs i dessa fall enligt tillverkarens dokumenterade anvisningar. Ljusdetektor ska innehålla manöverdon som träder i funktion när detektorn utsätts för strålning från synligt eller infrarött ljus. TBB.2427 Seismiska detektorer TBB.248 den belysningsstyrka (E) för synligt ljus vid vilken ljusdetektor ska träda i funktion. Detektor ska ha komponenter som reagerar för stötar, slag, uppvärmning och nedkylning som uppstår vid åverkan på material i det objekt detektorn är avsedd att skydda. typ av material i objektet som ska skyddas, till exempel stål, betong, tegel. Diverse detektorer och larmutlösare TBB.2481 Larmutlösare för konstverk och värdeföremål Larmutlösare ska ha komponenter som reagerar då ett konstverk eller ett värdeföremål som ska skyddas flyttas från sitt normala läge. TBB Larmutlösare för tyngdförändring Larmutlösare ska ha komponenter som reagerar på tyngdförändring. TBB.2482 Larmutlösare för dagskydd Larmutlösare för tyngdförändring är avsedd för bevakning av hängande föremål, till exempel tavlor, gobelänger, vapen, keramik. vad som ska skyddas, till exempel tavla som tas ner eller skärs ut ur sin ram. Dagskydd ska inte kunna förbikopplas. Larmutlösare för dagskydd ska placeras på apparats eller dosas lock eller hölje. TBB.2483 Larmrutor vilka apparater och dosor som ska vara försedda med larmutlösare för dagskydd. Larmutlösare i eller på glasruta ska vara utförd så att larm utlöses när glasruta spräcks eller krossas. typ av larmruta längd på anslutningskabel. TBB.25 Larmdon 15

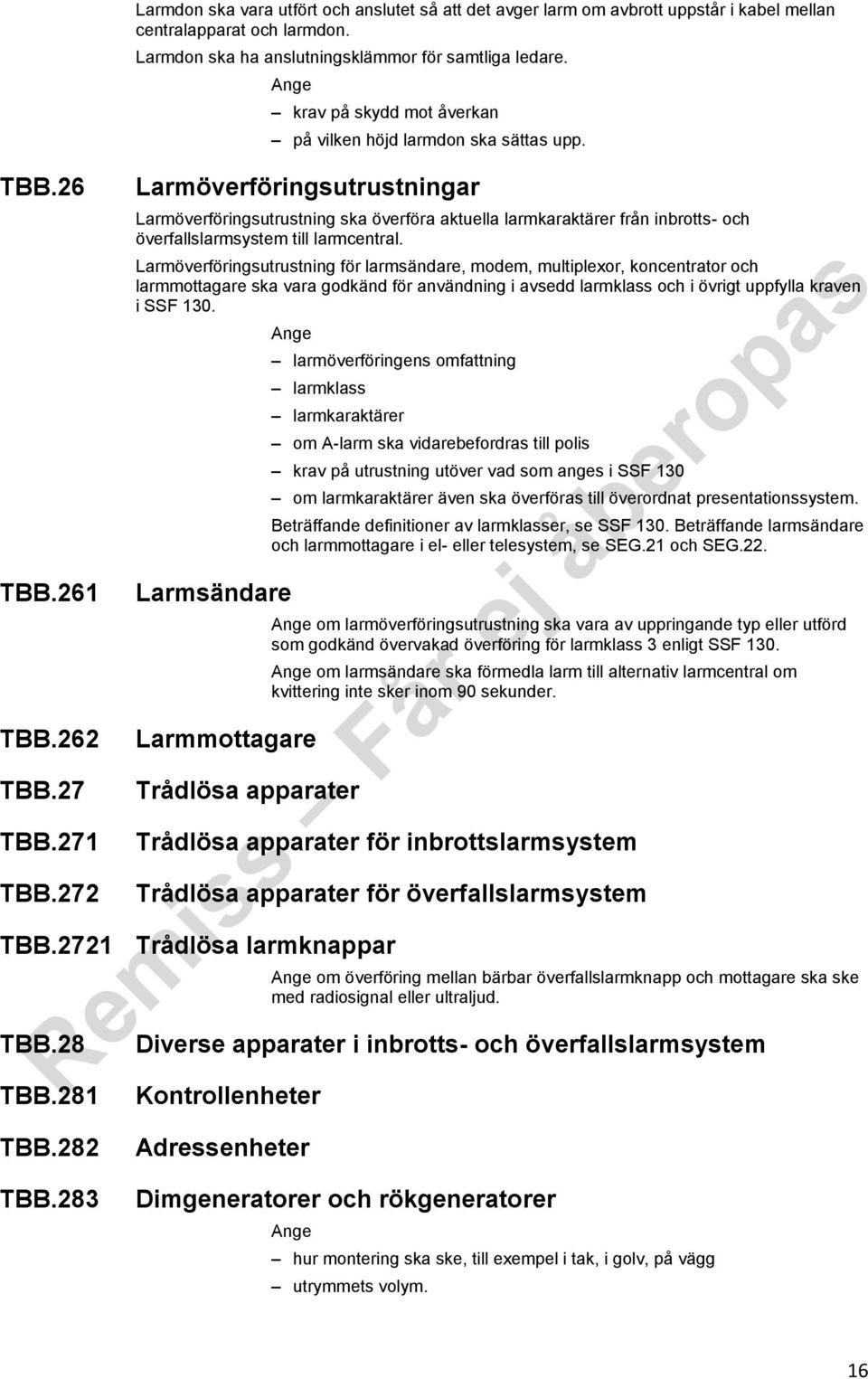

17 TBB.26 TBB.261 TBB.262 TBB.27 TBB.271 TBB.272 Larmdon ska vara utfört och anslutet så att det avger larm om avbrott uppstår i kabel mellan centralapparat och larmdon. Larmdon ska ha anslutningsklämmor för samtliga ledare. krav på skydd mot åverkan på vilken höjd larmdon ska sättas upp. Larmöverföringsutrustningar Larmöverföringsutrustning ska överföra aktuella larmkaraktärer från inbrotts- och överfallslarmsystem till larmcentral. Larmöverföringsutrustning för larmsändare, modem, multiplexor, koncentrator och larmmottagare ska vara godkänd för användning i avsedd larmklass och i övrigt uppfylla kraven i SSF 130. Larmsändare Larmmottagare larmöverföringens omfattning larmklass larmkaraktärer Trådlösa apparater om A-larm ska vidarebefordras till polis krav på utrustning utöver vad som anges i SSF 130 om larmkaraktärer även ska överföras till överordnat presentationssystem. Beträffande definitioner av larmklasser, se SSF 130. Beträffande larmsändare och larmmottagare i el- eller telesystem, se SEG.21 och SEG.22. om larmöverföringsutrustning ska vara av uppringande typ eller utförd som godkänd övervakad överföring för larmklass 3 enligt SSF 130. om larmsändare ska förmedla larm till alternativ larmcentral om kvittering inte sker inom 90 sekunder. Trådlösa apparater för inbrottslarmsystem Trådlösa apparater för överfallslarmsystem TBB.2721 Trådlösa larmknappar TBB.28 TBB.281 om överföring mellan bärbar överfallslarmknapp och mottagare ska ske med radiosignal eller ultraljud. Diverse apparater i inbrotts- och överfallslarmsystem Kontrollenheter TBB.282 TBB.283 Adressenheter Dimgeneratorer och rökgeneratorer hur montering ska ske, till exempel i tak, i golv, på vägg utrymmets volym. 16

18 TBB.3 Apparater i nödsignalsystem TBB.31 TBB.33 TBB.331 TBB.332 TBB.333 Centralapparat ska vara försedd med optiskt signaldon för inkommande larm, kvitteringstryckknapp och tryckknapp för provning av indikeringsdon. Manöverapparater om centralapparat ska vara utförd med akustiskt signaldon för inkommande larm och återställningstryckknapp för akustisk signal om centralapparat ska vara utförd för utanpåliggande, infälld montering eller för montering i 19''-panel om centralapparat ska vara utförd för arbetsströms- eller vilströmskontrollerade larmpunkter eller för båda utförandena antal larmpunkter och framtida utbyggnadsmöjlighet antal larmkategorier och om de ska vara valbara antal larmpunkter som ska ha tidsfördröjd ingång om centralapparat ska ha anordning för avgivande av summalarm och i så fall antal utgångar. Infälld manöverapparat ska vara utförd för montering i apparatdosa av typ enligt SS eller SEN Anropsapparater under aktuell kod och rubrik kulör på hölje eller täckplatta om manöverapparat ska förses med optisk signal kulör på optisk signal samt eventuell text på lamplins höjd över golv till centrum av apparat. Anropsapparat ska vara försedd med en tryckknapp, momentan, med växlingskontakt. Tryckknapp för signalering från frysrum ska förses med texten NÖDSIGNAL och vara försedd med inbyggt optiskt signaldon. om anropsapparat ska förses med separat pärontryckknapp eller med dragsnöre. Återställningsapparater Återställningsapparat ska vara försedd med tryckknapp med växlingskontakt. om återställningsapparat ska förses med larmutgång. Kombinerade anrops- och återställningsapparater Återställnings- och anropsapparat ska vara försedd med två tryckknappar och optiskt signaldon. om återställnings- och anropsapparat ska förses med larmutgång flera signaldon, till exempel signaldon för kvittering. TBB.35 TBB.351 Signaldon Infällt signaldon ska vara utfört för montering i apparatdosa. under aktuell kod och rubrik typ av apparatdosa som signaldonet ska monteras i höjd över golv till centrum av apparat. Optiska signaldon 17

19 TBB.352 Akustiska signaldon TBB.353 TBB.4 TBB.5 TBB.51 TBB.53 TBB.531 TBB.532 TBB.533 TBB.534 TBB.54 Kombinerade optiska och akustiska signaldon Signaldon ska vara försett med optisk signal och med summer med inställbar ljudnivå. Optisk signal ska ha 180 graders avläsbarhet och vara väl fastsatt i hölje eller täcklock. kulör på optisk signal om signaldon ska förses med fri larmutgång. Apparater i trygghetslarmsystem Anslutningspunkter för larm i vilrum och hygienrum i servicehus ska placeras på låssidan vid dörr 200 mm och 700 mm över golv samt vid wc-stol på vägg 550 mm över golv. om larmknappar ska uppfylla kraven enligt SS-EN om styrenhet och tillhörande utrustning ska uppfylla funktionskraven enligt SS-EN Apparater i utrymningslarmsystem Exempel på apparater i utrymningslarmsystem finns i standardserien SS-EN 54. Centralutrustningar för talat utrymningslarm ska uppfylla kraven enligt SS-EN Manöverapparater Larmknappar Beakta att larmknappar kan ingå i brandlarmsystem. Återställningstryckknappar Väggfästen Beakta placering för att försvåra obehörig användning. Utrymningsmikrofoner hur knappar och/eller vred ska utformas vid eventuell områdesindelning om manövertablå ska ha plats för utrymningsmikrofon om manövertablå ska placeras i låst skåp alternativt styras med nyckel. Beakta placering för att försvåra obehörig användning. Larmdon om utrymningsmikrofon ska monteras vid manövertablå eller centralapparat. Akustiska och optiska larmdon ska uppfylla kraven beträffande ljud- och ljussignaler enligt SS TBB.541 TBB.6 Högtalare Apparater i gaslarmsystem 18

20 TBB.61 TBB.62 TBB.7 Explosionsvarnare Koloxidvarnare Apparater i områdeslarmsystem TBB.71 TBB.72 TBB.721 TBB.722 TBB.723 TBB.724 TBB.725 TBB.726 TBB.73 TBB.731 TBB.732 TBB.733 TBB.8 TBB.81 TBB.82 Linjedetektorer Detektor ska bestå av sändare och mottagare. Sändare och mottagare ska vara utförda för anslutning till larmsystemets strömförsörjningsutrustning och mottagare även för anslutning till sektionsledning. Mottagare ska innehålla komponenter som reagerar då stråle från sändare bryts. Stängseldetektorer om linjedetektor ska vara flerstrålig obruten stråles räckvidd i meter om detektorn ska användas som yttre barriärskydd om monteringspelare ska användas och i så fall hur dessa ska placeras. HF-detektorer i stängsel Fiberoptiska detektorer i stängsel Ljuddetektorer i stängsel Tröghetsdetektorer i stängsel Elektromekaniska detektorer i stängsel Elektriska detektorer i stängsel Markdetektorer HF-detektorer i mark Tryckkännande detektorer i mark Ljuddetektorer i mark Apparater i diverse teletekniska larmsystem Apparater i utbrytningslarmsystem Apparater i vätskelarmsystem medium, till exempel vattenblandning, olja, lösningsmedel typ av sensor, till exempel kabelsensor, bandsensor. Nivågivare anges i avsnitt UBF. TBB.83 Apparater i larmsystem för spårtrafik 19

21 TBB.831 TBB.832 TBB.833 TBB.834 Varmgångs- och tjuvbromsdetektorer Hjulskadedetektorer Kolslitskenedetektorer Upplyftsdetektorer TBC TBC.1 TBC.11 TBC.111 TBC.12 TBC.121 TBC.122 TBC.13 TBC.131 TBC.132 TBC.133 TBC.134 TBC.14 APPARATER I TELETEKNISKA KONTROLLSYSTEM Apparater i entré- och passerkontrollsystem Manöverapparater Tryckknappar vilka manöver- och indikeringsdon som ska ingå samt funktionskrav. Tryckknapp för dörröppning ska vara försedd med återfjädrande kontaktfunktion. Tryckknapp ska förses med texten DÖRRÖPPNING alternativt ha en nyckelsymbol. Signaldon Optiska signaldon om tryckknapp ska vara utanpåliggande eller infälld. Optiskt signaldon ska ha 180 graders avläsbarhet. Akustiska signaldon Givare Låskolvskontakter Magnetkontakter om don ska vara utfört för utanpåliggande eller infällt monteringssätt kulör på lamplins eller annan märkning. om låskolvskontakt ska vara för fallås eller regellås. Mikrobrytare för spanjolett Mikrobrytare i lås Elektromekaniska lås Elektromekaniskt lås för utomhusmontering ska vara korrosionshärdigt. Beakta kraven i SSF 210 och Brandskyddsföreningens rekommendationer Lås & Utrymningsvägar. Samråd med berört försäkringsbolag och den lokala räddningstjänsten om vilka krav som ska gälla beträffande låsning och utrymning. Beakta krav på brandigenhållande funktion i brandcellsgräns. eventuella nödutrymningskrav för lås typ av elektromekaniskt lås 20

22 TBC.141 driftspänning. Elslutbleck för fallås Impulsslutbleck ska vara utfört så att låsmekanismen frigörs vid momentan strömimpuls till slutbleckets magnetspole. Låsmekanismen ska spärra dörren då den åter stängts. Impulsslutbleck med två magnetspolar ska vara utfört så att låsmekanismen är öppen då strömimpuls getts till ena magnetspolen (öppningsbar dörr) och spärrad efter strömimpuls till andra magnetspolen (låst dörr). Arbetsströmsslutbleck ska vara utfört för kontinuerlig drift. Elslutbleck ska placeras i dörrkarm eller i den reglade delen av dubbeldörr. Det ska vara vändbart för höger- respektive vänsterhängd dörr samt ha stolpe anpassad till karm, dörr och lås. under aktuell kod och rubrik om impulsslutbleck ska ha två magnetspolar typ av stolpe. TBC.1411 Impulsslutbleck med mekanisk frigöring Slutbleck ska vara försett med tryckknapp genom vilken låsmekanismen kan frigöras på mekanisk väg. TBC.1412 Impulsslutbleck med signalkrets Slutbleck ska vara försett med en kontaktfjädergrupp innehållande en växling som påverkas av låskolv. TBC.1413 Impulsslutbleck med mekanisk frigöring och signalkrets Slutbleck ska vara försett med tryckknapp genom vilken låsmekanismen kan frigöras på mekanisk väg samt ha en kontaktfjädergrupp innehållande en växling som påverkas av låskolv. TBC.1414 Arbetsströmsslutbleck med signalkrets Slutbleck ska vara försett med en kontaktfjädergrupp innehållande en växling som påverkas av låskolv. TBC.1415 Arbetsströmsslutbleck med två signalkretsar TBC.142 Slutbleck ska vara försett med dubbla kontaktfjädergrupper med en växling där dörrens låskolv påverkar den ena gruppen och magnetspolarnas ankare påverkar den andra. Elslutbleck för regellås TBC.1421 Elslutbleck med vridfall typ av lås som elslutblecket ska låsa, till exempel regellås eller hakregellås höger- eller vänsterutförande. TBC.1422 Motorslutbleck för regellås Låsregeln ska reglas och oreglas med motorkraft. Tiden för hur länge låsregeln är oreglad ska vara ställbar. Leverans av styrenhet ska ingå. typ av lås som motorslutblecket ska låsa, till exempel regellås eller hakregellås höger- eller vänsterutförande var styrenhet ska placeras. TBC.143 Motorlås 21

23 TBC.1432 Motordrivna låshus TBC.144 TBC.145 TBC.15 TBC.18 TBC.181 TBC.2 TBC.21 TBC.22 TBC.3 TBC.31 TBC.32 TBC.321 Låsregeln ska dras ut och dras in med motorkraft. Tiden för hur länge kolven är indragen ska vara ställbar. Leverans av styrenhet ska ingå i motordrivet lås. typ av lås, till exempel regellås eller hakregellås om lås ska vara i smalprofilutförande typ av säkerhetsslutbleck var styrenhet ska placeras. Elektromagnetiska tryckefunktionslås Låset ska låsas med minst 14 mm kolvutsprång (fallkolv). Låset ska kunna öppnas med handtaget vid spänningssättning. Om spänningen är frånkopplad ska låskolven endast kunna påverkas via nyckel eller vred. höger- eller vänsterutförande om det krävs större kolvutsprång, till exempel 20 mm. Spärrkolvar för skjutdörrar Hållarmagneter för låsning av dörrar Elektromagnets hållkraft ska vara minst N. Konsol och fästanordning för hållarmagnet ska ingå i entreprenaden. Diverse apparater i entré- och passerkontrollsystem Regnskydd för kodläsare Regnskydd ska vara utfört för aktuell kodläsare. Apparater i ellåssystem Undercentraler Apparater i kodlåssystem Kodlåscentraler Manöverapparater Manöverpaneler Manöverpanel ska vara utförd med tangenttastatur. krav på utförande, till exempel metallkapsling för utanpåliggande montering om manövertablå ska förses med belyst front. TBC.4 TBC.41 Apparater i passerkontrollsystem Beakta krav och systemfordringar i SS-EN Beträffande dataterminalutrustningar, se avsnitt SFC. 22

24 TBC.42 TBC.421 TBC.43 TBC.432 Undercentraler Dörrcentraler om händelseinformation ska lagras vid kommunikationsavbrott mellan centralapparat och undercentral om den lagrade händelseinformationen ska överföras automatiskt till centralapparat när kommunikationen återställs antal händelser som undercentral ska kunna lagra om batteriuppbackning krävs samt batterikapacitet krav på undercentrals kapsling, till exempel skåp utfört av 3 mm stålplåt krav på låscylinder och nyckelnivå. Dörrcentral för kodläsare ska placeras på skyddad sida av dörrparti. Manöverapparater Kodläsare om kodläsare ska vara med eller utan knappsats om kodläsare ska ha indikeringsdon för godkänd och icke godkänd passage om kodläsare ska vara för infälld eller utvändig montering om kodläsare som placeras utomhus ska förses med värmeelement och regnskydd om kodläsare ska utföras med så kallat delat montage avseende kodläsare och dörrcentral om centralansluten kodläsare ska fungera autonomt vid kommunikationsavbrott mot överordnad centralutrustning om kodläsare ska integreras med låssystem. TBC.4321 Kodläsare för elektroniska kodmedier typ av kodmedium, till exempel kort eller nyckelbricka typ av kodläsare, till exempel insticksläsare eller slitsläsare för avståndläsare, vilket läsavstånd som ska gälla om kodmedium i fordon ska kunna läsas. TBC.4322 Kodläsare för biometrisk läsning TBC.45 typ av biometri som ska användas, till exempel fingeravtryck, handgeometri, ögonavläsning, ansiktsidentifiering eller röstigenkänning. Kodmedier typ av kodmedium, till exempel kort eller nyckelbricka om kodmedium ska fungera som SIS-godkänd ID-handling om kodmedium ska fungera i ytterligare system, till exempel tidregistreringssystem typ av passerkort antal kodmedier, till exempel passerkort eller nyckelbricka tillbehör, till exempel korthållare. 23

25 TBC.5 TBC.51 TBC.52 TBD Apparater i dörrkontrollsystem Undercentraler APPARATER I TELETEKNISKA SYSTEM FÖR DETEKTERING AV FÖREMÅL TBD.1 TBD.11 TBD.12 TBD.2 TBD.3 TBD.41 TBD.411 Apparater i system för metalldetektering Fasta apparater för metalldetektering om NIJ-standard ska gälla metalldetektorbåge ska ha utrustning för direkt positionering av detekterat metallföremål metalldetektorbåge ska vara försedd med inbyggd kontrollenhet eller fjärrmanövrerad kontrollenhet. Handhållna apparater för metalldetektering om NIJ-standard ska gälla. Apparater i system för röntgendetektering användningsområde samt storlek, tyngd och typ av föremål som ska detekteras, till exempel föremål placerade på europapall fordon post- och paketförsändelser bagage, resgods. vad röntgenapparat ska kunna detektera, till exempel mobiltelefoner och vapen om presentation ska ske i en eller flera dimensioner. Apparater i system för spårämnesdetektering Larmbågar för varularm under aktuell kod och rubrik om system ska uppfylla Strålsäkerhetsmyndighetens krav på referensvärden enligt SSMFS 2008:18 om larmbåge ska kunna avge aktivt eller passivt larm eller både och. Elektromagnetisk larmbåge TBD.412 TBD.413 TBD.414 TBD.42 Akustomagnetisk larmbåge Radiofrekvent larmbåge Kombinerad elektromagnetisk och radiofrekvent larmbåge Larmgivare för varularm 24

26 under aktuell kod och rubrik om larmgivare ska kunna avge larm antal larmgivare som ska levereras. TBD.422 TBD.423 Larmgivare för akustomagnetisk larmbåge Larmgivare för radiofrekvent larmbåge TBD.424 TBD.421 TBD.48 TBD.481 TBD.482 TBD.4 TE TEB TEB.1 TEB.11 TEB.111 Larmgivare för kombinerad elektromagnetisk och radiofrekvent larmbåge Larmgivare för elektromagnetisk larmbåge Diverse apparater i system för varularm Apparater för avaktivering av larmgivare Apparater för avtagning av larmgivare antal apparater som ska levereras. Apparater i system för varularm APPARATER I TELETEKNISKA SIGNALSYSTEM APPARATER I HÄNDELSEAKTIVERADE SIGNALSYSTEM Beträffande driftpresentationsapparater och driftlarmsapparater i el- eller telesystem, se SEG.1 respektive SEG.2. Apparater i entrésignalsystem Manöverapparater Material i manöverapparat ska vara beständigt mot värme som avges av signallampa. Hölje och täcklock ska ha oförlorbara fästskruvar. Manöverapparat ska ha monteringsbygel eller platta för montering av komponenter. Bordsplacerad manöverapparat ska ha hölje av slagtålig plast eller motsvarande och anslutningskabel med en längd av minst 2,5 m. funder aktuell kod och rubrik om anslutningskabel ska ha annan längd än 2,5 m om anslutningskabel ska vara försedd med anslutningsdon typ av anslutningsdon. Tryckknappar Tryckknapp för signalgivning ska ha manöverdon för avgivning av momentan anropssignal till anslutna signaldon. Tryckknapp ska placeras med centrum 1 m över golv. om tryckknapp ska placeras på annan höjd än vad som föreskrivs i AMA. TEB.112 Anropsapparater Anropsapparat ska ha manöverdon för anropssignal 25

27 optiskt signaldon. Anropsapparat ska placeras med centrum 1,5 m över golv. TEB.113 Återställningsapparater Återställningsapparat ska ha optiskt signaldon styrdon för utställning och återställning av optisk anropssignal samt svarssignal. Återställningsapparat ska placeras med centrum 1,5 m över golv. TEB.114 TEB.115 TEB.116 TEB.117 TEB.12 Kvitteringsapparater Kvitteringsapparat ska ha manöverdon för återställning av anropssignal manöverdon för utställning av svarssignal. Kvitteringsapparat ska placeras med centrum 1,5 m över golv. om kvitteringsapparat ska vara försedd med optiskt eller akustiskt signaldon eller båda. Manöverapparater i upptagen- och vänta-signalsystem Manöverapparat ska vara avsedd för placering på bord och vara försedd med manöverdon för utställning och återställning av signal röd, gul och grön don med signal röd, gul och grön akustiskt signaldon kopplingsklämmor för anslutning av telefonmarkeringsdon parallellt med manöverdon för gul signallampa. krav på ljudstyrka hur manöverapparat ska anslutas om manöverapparat ska förses med extra manöverdon krav på märkning. Manöverapparater i upptagetsignalsystem Manöverapparat ska vara försedd med elkopplare och optiskt signaldon med röd signal. Manöverapparat ska placeras i rum vid dörrens låssida med centrum 1,5 m över golv eller omedelbart över installationsströmställare för belysning. Telefonmarkeringsdon Telefonmarkeringsdon ska ha manöverdon för tändning av gul optisk signal då telefonapparat används. om markeringsdon ska vara utfört för separat montering vid uttag för telefon eller vara utfört för inbyggnad i telefonapparat med jackbar anslutningskabel. Optiska signaldon Material ska vara beständigt mot värme som avges av signaldon. Hölje och täcklock ska ha oförlorbara fästskruvar. Komponenter i signaldon ska vara monterade på monteringsbygel eller fästplatta. Signaldon ska ha 180 graders avläsbarhet och vara fastsatt i hölje eller täcklock. Optiskt signaldon ska ha följande kulörer: rött för upptagen, gult för vänta och grönt för stig in. Avskärmning mellan optiska signaldon ska vara sådan att intilliggande signaldon inte belyses. om optiskt signaldon ska ha andra kulörer eller märkas på annat sätt än vad som föreskrivs i AMA. 26

28 TEB.121 Indikeringstablåer i upptagen- och vänta-signalsystem Indikeringstablå ska vara försedd med manöverdon för anropssignal till manöverapparat optiskt signaldon akustiskt signaldon. Indikeringstablå ska placeras intill ingångsdörr med centrum 1,5 m över golv och på ingångsdörrens låssida. krav på ljudstyrka. TEB.122 TEB.123 TEB.13 TEB.2 TEB.21 TEB.22 TEB.221 TEB.222 TEB.223 Optiska signaldon i upptagen- och vänta-signalsystem för varje apparattyp antal signaldon. Optiska signaldon i upptagetsignalsystem Akustiska signaldon om signaldon ska vara försett med text. Signaldon för infälld montering ska vara utfört för montering i dosa och förses med perforerat täcklock anpassat till dosa. Ljudnivån ska vara inställbar. Signaldon ska placeras med centrum 2,2 m över golv. om signaldon ska vara sammanbyggt med transformator om annan höjd än den som föreskrivs i AMA ska gälla. Apparater i kallelsesignalsystem Manöverapparater Tryckknappar Anropsapparater placering av anropstryckknapp om anslutningskabel ska förses med pärontryckknapp. Anropsapparat ska förses med täcklock. typ av täcklock, till exempel enligt SEN om anrop ska avges från tryckknapp eller dragsnöre. Återställningsapparater Återställningsapparat ska vara utförd för kvarstående indikering samt vara försedd med återställningsrelä tryckknapp kvitteringslampa. om täcklock ska ha graverad text ÅTERSTÄLLNING. TEB.224 Kombinerade anrops- och återställningsapparater Kombinationsapparat ska vara försedd med 27

29 anropstryckknapp kvitteringslampa återställningstryckknapp. TEB.23 TEB.231 Signaldon Optiska signaldon TEB.232 Akustiska signaldon TEB.233 TEB.25 TEB.3 TEB.31 TEB.32 TEB.33 TEB.4 TEB.41 TEB.42 TEB.43 TEB.431 Kombinerade optiska och akustiska signaldon Bäddkontaktboxar Apparater i resultatmarkeringssystem Manöverapparater Signaldon Apparater i kösignalsystem Manöverapparater Signaldon Nummertablåer TEB.4311 Kundnummertablåer vilka funktioner manöverapparat ska kunna utföra. om tablå ska redovisa turnummer TEB.4312 Kunddisktablåer TEB.44 Biljettautomater kassanummer. om tablå ska redovisa kassanummer. antal knappar som biljettautomat ska ha för olika köer. TEB.5 TEB.51 TEB.511 Apparater i personsökningssystem Apparater i trådlösa personsökningssystem Manöverapparater Manöverapparat ska vara utförd för placering på bord och vara försedd med 2,5 m lång anslutningskabel med anslutningsdon 28

30 TEB.512 TEB.513 TEB.514 TEB.515 manöverdon för utställning och återställning av föreskrivet antal sökmöjligheter indikeringsdon som anger att söksignal utställts. Anslutningsdon ska placeras med centrum 0,5 m över golv. Sändare antal sökmöjligheter talkommunikationsmöjligheter var manöverapparat ska placeras, till exempel vid telefonistplats, i reception, portvaktslokal om anslutningskabel ska ha annan längd än 2,5 m om manöverapparat ska ha don för frånvaromarkering från laddningsfack med indikering vid utställd söksignal. Sändare ska vara försedd med anordning för sändning av kodsignal samt strömförsörjningsaggregat. Uteffekten ska anpassas till sökområdet. Vid val av frekvensområde ska hänsyn tas till närliggande anläggningar av samma typ, så att mottagare inte påverkas obehörigt. Antenner Förstärkare Tillstånd för innehav och användning av sändare måste inhämtas från Postoch telestyrelsen. vem som ansöker om tillståndet. Sändare arbetar inom ett av Post- och telestyrelsen fastställt frekvensområde. Undersök om tillräckligt frekvensutrymme finns. placering av antenn så att mottagningsförhållandena blir tillfredsställande inom hela sökområdet. Praktisk provning på användningsplatsen erfordras ofta. Risk för skada på byggnad vid direkt blixtinslag till antenn kan minskas genom lämpliga skydds- och jordningsåtgärder, se SEN och SS-EN Beakta även SEN som ger riktlinjer för konstruktion och installation av olika typer av antenner. Förstärkare ska vara anpassad till slingsystem och ha tillräcklig uteffekt för angivet sökområde. Kodgivare Kodgivare ska vara försedd med anordning för omformning av utställd söksignal till kodsignal aggregat för strömförsörjning med sladd och stickpropp. Kodgivare förekommer som enskild enhet, enhet hopbyggd med manöverapparat eller enhet hopbyggd med sändare. Strömförsörjningsaggregatets nättransformator kan även vara en fristående enhet. TEB.5151 Minnesenheter för kodgivare om kodgivare ska vara hopbyggd med manöverapparat eller sändare eller vara en fristående enhet. Kodgivare ska vara försedd med minne för uppsamling och utsändning av utställda söksignaler. Minne utförs för uppsamling och utsändning i turordning av i tät följd utställda söksignaler. Minnet upprepar signalerna ett visst antal gånger, varefter återställning sker automatiskt eller manuellt. Uppsamling av upp till fyra i tät följd utställda söksignaler är vanligt. antal söksignaler som ska uppsamlas och återsändas. 29

31 TEB.516 Personsökare, förvaringsfack m m TEB.5161 Mottagare Personsökare ska innehålla enhet för kodsignalmottagning akustiskt signaldon elkopplare för in- och urkoppling anordning för kontroll av att personsökare är funktionsduglig synligt anropsnummer (tonkod nummerr) batteriutrymme. Personsökare ska vara utförd så att batteri inte kan skada övriga mottagardelar. Den akustiska signalen ska ligga inom frekvensområdet Hz och ha en ljudstyrka av 80 db(a) på 3 m avstånd. Personsökare ska vara utförd för selektiv mottagning av en kodsignal och avge en söksignal. antal personsökare och antal reserver som ska användas för sökning av enskild person sökning av persongrupp. Vid flera grupper, ange även antal personsökare i varje grupp. om personsökare ska vara utförd med extra kraftig akustisk signal och i så fall krav på ljudstyrkan ska vara utförd för selektiv mottagning av flera olika kodsignaler och kunna avge flera skilda söksignaler ska vara utförd med teckentablå och i så fall antal tecken ska vara utförd med talkommunikation och i så fall om den ska vara enkeleller dubbelriktad ska avge annan söksignal i kombination med akustisk söksignal, till exempel vibrationer endast ska avge vibrationer inte ska förses med akustisk signal. hur sökning ska ske. TEB.5162 Förvaringsfack för personsökare Förvaringsfack för personsökare ska vara anpassat till den typ av mottagare som levereras och ha utbytbar märkning för varje personsökares plats. Fack placeras lämpligen vid utgångsdörr. om laddningsaggregat erfordras om namn- eller nummermärkning önskas antal personsökare som ska placeras i fack om reservfack erfordras. Beträffande batterier i personsökningssystem, se SJB. TEB.5163 Givare i förvaringsfack för personsökare Givare ska placeras i förvaringsfack för personsökare. I manöverapparaten ska indikeras om personsökare är placerad i sitt fack. vilka förvaringsfack som ska förses med givare. TEB.6 TEB.7 Apparater i bokningssystem Apparater i trådlösa signalsystem - överfallslarmsystem 30

32 vilken princip för positionering, IR eller LF, som ska gälla för systemet. TEB.71 TEB.711 Mottagare Mottagare ska vara försedd med anordning för mottagning av kodade signaler från handenheter. Mottagare ska anpassas till täckningsområdet. TEB.7111 Slavmottagare TEB.72 TEB.73 TEB.74 TEB.741 TEB.742 TEB.75 Manöverapparater Handenheter om mottagare även ska vara utförd med sändare för att kunna distribuera kodade signaler till handenheter. Handenhet (bärbar överfallslarmknapp) ska innehålla enhet för kodad signalsändning överfallslarm manöverdon för avgivande av överfallslarm omkopplare för in- och urkoppling batteriutrymme. Positionssändare om handenhet ska utföras för IR eller LF om handenhet ska vara utförd för selektiv mottagning av positionssignaler och kunna avge en larmsignal med minst två lagrade positioner om handenhet bara ska sända överfallslarmsignal eller om den även ska kunna ta emot signaler från centralutrustning vilka signaler som ska kunna tas emot, till exempel överfallslarm från annan handenhet eller sökningssignaler om handenhet ska ha akustiskt signaldon och i så fall vilken ljudstyrka, till exempel 80 db(a) på 3 m avstånd om handenhet ska vara utförd med extra kraftig akustisk signal och i så fall krav på ljudstyrkan om handenhet ska avge annan signal i kombination med akustisk signal, till exempel vibrationer om handenhet ska vara utförd med teckentablå och i så fall antal tecken. om positionssändare ska utföras för IR- eller LF-positionering. Slinga för positionssändare Ferritantenn för positionssändare Antenner om det även erfordras en antenn för varje mottagare för sändning. TEB.78 TEB.781 Diverse apparater Förvaringsfack Förvaringsfack för handenhet ska vara anpassat till den typ av enhet som levereras och ha utbytbar märkning för varje enhets plats. 31

33 TEC TEC.1 TEC.11 TEC.12 TEC.13 var fack ska placeras om laddningsaggregat erfordras om namn- eller nummermärkning önskas antal handenheter som ska placeras i fack om reservfack erfordras om givare ska placeras i förvaringsfack för handenheter och om manöverapparaten ska indikera om handenhet är placerad i sitt fack. APPARATER I TIDSAKTIVERADE SIGNALSYSTEM Apparater i tidgivningssystem Huvudur Huvudur ska vara utfört med automatisk snabbrättställning efter strömavbrott. Huvudur bör inte monteras i lokal med stora temperaturvariationer. Undercentraler Sekundärur utsignal till sekundärur, till exempel polväxlande minutimpulser gångnoggrannhet i sekunder per dygn om huvudur ska vara utfört för placering i stativ, till exempel 19''-stativ om huvudur ska utge sekundimpulser om huvudur ska förses med två stycken elektroniska tidbaser med automatisk överkoppling vid frekvensavvikelse om huvudur ska ha distributionsenhet med kontrollur och funktionsknappar för rättställning av varje utgående linje antal distributionsenheter om huvudur ska förses med batteri för upprätthållande av minne vid spänningsbortfall om huvudur ska förses med utrustning för automatisk rättställningsfunktion med RDS-signal. om undercentral ska vara utförd för montering i hölje eller placering i stativ, till exempel 19''-stativ om undercentral ska ha distributionsenhet med kontrollur och funktionsknappar för rättställning av varje utgående linje antal distributionsenheter om undercentral ska vara nätansluten eller försedd med batteri. Sekundärur ska vara utfört för högst 10 ma strömförbrukning. Anslutning av ledningsnät bör inte ske direkt till klämskruv i sekundärur utan via propp eller dosa. om sekundärur ska vara utfört för inomhusbruk eller utomhusbruk hur sekundärur ska anslutas till ledningsnätet om sekundärur ska monteras på konsol eller pendel. TEC.131 Analoga sekundärur om sekundärur ska ha sekundvisare 32

34 TEC.132 TEC.2 TEC.21 TEC.211 TEC.212 TEC.213 TEC.214 TEC.215 TEC.22 TEC.221 TEC.222 TEC.223 TEC.224 TEC.3 TEC.31 Digitala sekundärur urets diameter, till exempel 230 mm, 300 mm eller 400 mm om sekundärur ska ha timstreck eller siffror kulör på ram, urtavla och timstreck eller siffror om sekundärur ska vara försett med skyddsglas, galler eller dylikt om sekundärur ska vara enkelsidigt eller dubbelsidigt om sekundärur ska vara försett med inbyggd belysning eller med utvändigt placerad belysning. sifferhöjd, till exempel 60 mm kulör på hölje och fronttavla om digitalt sekundärur ska förses med sekundvisning, till exempel sekundkrans med lysdioder om sekundärur ska ha datumvisning. Apparater i tidregistreringssystem Apparater i närvarotidsystem Manöverapparater Presentationsenheter Tidstämpelapparater Förvaringsfack Apparater i tidredovisningssystem för sport Manöverapparater Signaldon Matchur Apparater i tidsignaleringssystem Apparater i rastsignalsystem TEC.311 TEC.312 TEC.313 TEC.32 Manöverapparater Signaldon Apparater i väckningssystem 33

35 TED TF TFC TFC.1 APPARATER I TRAFIKSIGNALSYSTEM APPARATER I TELEKOMMUNIKATIONSSYSTEM APPARATER I LJUD- ELLER BILDÖVERFÖRINGSSYSTEM Apparater i ljudöverföringssystem TFC.11 Apparater i högtalarsystem TFC.111 TFC.112 TFC.113 TFC.114 TFC.115 Manöverapparater Förstärkare Mikrofoner Högtalare om innehållet i ljudväxel (DSP, Digital Signal Processor) ska innehålla, till exempel equalizer, mixer, automatmixer antal och typ av ingångar. uteffekt antal och typ av ingångar om förstärkare ska vara försedda med inbyggd delayenhet. typ av mikrofon, till exempel kondensatormikrofon mikrofonens ljudbild, till exempel njure frekvensomfång om mikrofon ska vara av trådbundet eller trådlöst utförande om trådbunden mikrofon ska vara fast ansluten eller vara försedd med anslutningskabel och kontaktdon om bords- eller golvstativ ska medlevereras. Beakta eventuell teleslinga vid val av mikrofontyp. typ av högtalare, till exempel passiva eller aktiva effekttålighet frekvensomfång montagesätt och fästanordning färg. TFC.116 Uttag typ av uttag till exempel XLR eller RCA. TFC.12 TFC.13 Apparater i centralradiosystem Beträffande apparater i centralradiosystem, se även aktuella koder och rubriker i avsnitt TFC.11. Apparater m m i system med teleslinga 34

36 TFC.131 Slingförstärkare TFC.14 TFC.2 TFC.21 TFC.211 Slingförstärkare ska vara försedd med automatisk nivåkontroll bas- och diskantkontroller strömmotkopplat slutsteg. Slingförstärkare ska minst vara avsedd för förstärkning inom frekvensområdet Hz. Slingförstärkningen får variera högst ±3 db. om annat frekvensområde än Hz ska gälla och vilken variation på slingförstärkning som tolereras för valt frekvensområde uteffekt om slingförstärkare ska vara försedd med anslutningskabel och stickpropp eller om den ska vara fast ansluten till elnätet om slingförstärkare ska förses med uttag för anslutning av mikrofon, bandspelare, högtalare och hörtelefon. Apparater i simultantolkningsanläggningar Apparater i bildöverföringssystem Apparater i system för tv-övervakning TFC.2111 Videoväxlar TFC.212 TFC.213 Beträffande val av kamera, objektiv och tillbehörsutrustning, se SS-EN och SS-EN Manöverpaneler Kameraenheter antal ingångar i videoväxel för bildsignaler antal utgångar i videoväxel för bildsignaler. Beakta att praktiska prov kan behövas för att fastställa optimal placering av kamera. typ av kamera om bilder ska visas i färg eller svartvitt bildupplösning kameraplacering inomhus eller utomhus om objektiv ska ingå typ av objektiv, fast, manuell eller motordriven zoom objektivets anslutning mot kamera, C eller CS vilken ljusstyrka (I) som finns tillgänglig för övervakningsområde. TFC.214 Mottagare monitors skärmstorlek skärmtyp, till exempel LCD, LED eller katodstrålerör. 35

37 TFC.215 Uttag TFC.216 TFC.217 Bildlagringsenheter för vilka kameror bilder ska lagras typ av bildlagring Tillbehörsutrustning TFC.2171 Rörelseenheter krav på bilduppdatering, se SSF 1060 hur länge bilder ska lagras. Rörelseenhet ska ha motor för inställning av kameraenhets horisontala och vertikala positioner. TFC.2172 Kameraskyddshus TFC.22 TFC.221 TFC.222 Apparater i kabel-tv-system Kabel-tv-utrustning av typ förstärkare och liknande ska ha en tålighet mot åsköverspänningar motsvarande kraven för koaxialkabelförstärkare i ITU Ts rekommendation K.44 och K.45. Överspänningsskydd, till exempel gasurladdningsrör, ska placeras utanför kabel-tvutrustningens kapsling. Mottagare Förstärkare Fordringar på apparater och don finns i SS-EN SS-EN SS-EN SS-EN SS-EN SS-EN för returkanaler. Åskskyddet kan undantagsvis placeras inom kapslingen om denna är dimensionerad för de utjämningsströmmar som kan förekomma. Detta innebär bland annat att åskskydd inte ska monteras på kretskort. Gasurladdningsrörets tändspänning bör vara V. Samråd med åskskyddsprojektören. Beakta att en satellitmottagare behövs för varje TV-kanal. Dämpningsutjämnare i förstärkare ska korrigera lednings amplitudfrekvenskarakteristik inom för anläggningen föreskrivet frekvensområde, så att den inte på en förstärkares utgång i fastighetsnät (D3-nät) avviker mer än ±2 db från beräknad och angiven utgångsnivå. Förstärkare ska förses med mätuttag. Mätuttag ska ha systemanpassad genomgångs- och anslutningsdämpning och vara försett med uppgift om storlek på anslutningsdämpning för distribuerat frekvensområde. Om den frekvensberoende ledningsdämpningen vid förstärkares ingång beräknas avvika mer än 3 db mellan förstärkares gränsfrekvenser bör dämpningsutjämnare sättas upp vid ingång till förstärkare. Tillverkarna tillhandahåller uppgifter om skillnader i ledningsdämpning mellan olika frekvenser. Beakta behov av platsbelysning och att minst ett dubbelt eluttag för nätanslutning bör finnas vid förstärkarplats. Samråd med berörd projektör. frekvensområde för anläggningen i sin helhet 36

38 TFC.2221 Antennförstärkare TFC.2222 Linjeförstärkare data för förstärkare om skåp för förstärkare i allmänt utrymme ska vara infällt eller utanpåliggande om utökningsbehov finns för kablar och mottagaruttag och i så fall omfattning samt vilka förstärkare som berörs var kanal- och bredbandsförstärkare ska användas om förstärkare ska vara försedd med uppvärmningsanordning typ av förstärkare, till exempel antennförstärkare, linjeförstärkare, slutförstärkare kapslingsklass på förstärkare som måste placeras i fuktigt utrymme förstärkarreserv i db för framtida utökning av systemet. Förstärkare väljs med hänsyn till ledningsnätets uppbyggnad, använda frekvenser, antalet kaskadkopplade förstärkare och föreskrivna toleranser. Anvisningar för beräkning av dels förstärkares signalnivåer, dels intermodulationsavstånd och bärvågbrusavstånd för enskilda och kaskadkopplade förstärkare finns i SS-EN I de fall signal från antenn beräknas bli så svag att erforderlig insignalnivå till huvudcentral inte kan uppnås måste antennförstärkare sättas upp i eller i omedelbar närhet av antenn. om antennförstärkare fordras. Om temperaturen varierar i ledning så att dämpningsändringen blir mer än ±1 db bör linjeförstärkare förses med reglerdon. Detta motsvarar högst 50 db dämpning i markförlagd kabel. Dämpningsändringen är 2 promille per C. TFC.2223 Multiplexorer TFC.223 TFC.224 Nätaggregat om linjeförstärkare ska förses med reglerdon som automatiskt reglerar utsignal till konstant nivå önskad nivå på utsignal. Multiplex kallas ett antal tekniker som möjliggör samtidig överföring av flera oberoende informationskanaler över en och samma fysiska informationsbärare (kanal). för vilka digitala kanaler som multiplexorer ska installeras. Nätaggregat ska ha anpassad spänning och effekt för drift av förstärkare samt vara utfört för direktdrift och ha en effektreserv av minst 10 procent. vilka förstärkare som ska matas från respektive nätaggregat. Uttag TFC.2241 Mottagaruttag Mottagaruttag ska vara anpassat till övrig utrustning och försett med uttagsdel för anslutning till mottagarkabel samt vara utfört så att kraven på isolation uppfylls. Mottagaruttag ska vara försett med varaktig märkning för mottagarsort, till exempel tv och radio. Mottagaruttag ska vara utfört så att kortslutning vid uttagsdel inte inverkar märkbart störande på andra mottagare anslutna till annat uttag. Mottagaruttag ska placeras på samma höjd som intilliggande eluttag. Genomgångsuttag ska ha förbindningselement för två kablar. 37

39 TFC.225 Slututtag ska innehålla förbindningselement för inkommande kabel samt vara försett med avslutningsmotstånd. Antenner Samråd med berörd projektör så att eluttag blir placerat intill mottagaruttag. Antal uttag anpassas till typ av byggnad och enligt SS om täcklock ska vara gemensamt för annan utrustning och i så fall vilken vilka uttag som ska vara utförda för tv-mottagning och ljudradiomottagning eller både och. Mottagarantenn för UHF och radio ska uppfylla kraven och installeras enligt SEN Placering Mottagningsplats och antenntyp ska väljas efter mätningar avseende signalkvalitet för DVB-T och FM-radio. Mätmetoder anges i SS-EN Antenner som monteras på mast ska ha ett minsta inbördes avstånd på 0,8 m och ett avstånd från lägsta antenn till takets högsta punkt av minst 2 m. under aktuell kod och rubrik typ av sändningar som antennen ska ta emot antenntyper preliminär placering av antenn om annan än entreprenören utför mätningar TFC.2251 Antenner för markbunden tv TFC.2252 Antenner för satellit-tv TFC Parabolantenner om antenner för tv och radio ska monteras på samma maströr. TFC.2253 Antenner för radio TFC.226 diameter på antenn om antenn ska vara motordriven antal mikrovågshuvuden. Maströr för antenner Maströr ska vara korrosionsskyddat och försett med anslutningsdon för åskskyddsjordning. Vid genomgång av tak ska maströr förses med takstos anpassad till den takkonstruktion där maströret sätts upp. För att hindra vatten att tränga in ska maströret tätas vid takgenomföring och vid maströrets övre del. Maströrets inspänningslängd ska vara minst 0,6 m för 3 m mast 0,75 m för 5 m mast 1,0 m för 8 m mast 1,25 m för 10 m mast. Avstånd från rökgaskanal i skorsten till maströr ska vara minst 3 m. Maströret ska via en jordledare förbindas med jord. Ytterledarna i alla koaxialkablar som kommer från antenner ska anslutas till maströret eller till jordledaren via en potentialutjämningsledare av koppar med en minsta tvärsnittsarea av 4 mm 2. Slingbildning ska undvikas. Jordledaren ska monteras rakt och lodrätt, så att den kan ge den kortaste och mest direkta vägen till jordelektrodssystemet. 38

40 Beakta tätning av takgenomföring och infästning av mast. Samråd med berörd projektör. vem som utför tätning hur HF-jordning ska utföras vem som utför åskskyddsjordning. TFC.228 Diverse apparater i kabel-tv-system TFC.2281 Filter Filter ska vara anpassat till avsedda frekvensområden. TFC.2282 Modulatorer och omvandlare TFC.2283 Avkodare TFC.2284 Systemomvandlare TFC.23 TFC.231 TFC.232 TFC.3 Passfilter används bland annat när enbart ett visst frekvensomfång ska tillåtas passera. Inom en viss ort bör eftersträvas att skilda kabel-tv-nät har samma kanalplan för FM-radio. Kanalkombinationerna i kanalomvandlare väljs så att störningar inte uppstår inom egen eller annan anläggning. den kanalplan som gäller för orten. om systemomvandling till PAL ska ske och för vilka program. Apparater i videokonferenssystem Kameraenheter om utrustning ska vara avsedd för rackmontering antal ingångar för mikrofoner antal utgångar för högtalarsystem hur många bildkällor som ska kunna sändas och visas samtidigt. bildkvalitet bildformat upptagningsområde om kamera ska ha panorerings-, tilt- och zoomfunktion. Apparater i bildvisningssystem TFC.31 TFC.32 Manöverapparater om centralapparat ska kunna mixa ljud, ingående i 64.ECB/1 om centralapparat ska innehålla videoväxel. 39

41 TFC.33 Projektorer vilken upplösning som ska visas på projektionsyta ljusstyrka montagesätt typ av objektiv färg. TFC.331 Storbildsprojektorer TFC.332 TFC.34 TFC.341 TFC.35 TFC.351 Kortkastande projektor Kameraenheter Dokumentkameror Bildvisningsenheter Projektionsdukar placering av dokumentkamera, till exempel i tak eller på bord. typ av duk, till exempel low gain med svart baksida om tillhörande konsoler ska nyttjas mått på duk montagesätt färg på kassett. TFC.3511 Manuella projektionsdukar Beakta valet av projektorduk vid kortkastande projektor. TFC.3512 Motordrivna projektionsdukar TFC.352 Monitorer om inbyggd funktion för broms vid upprullning ska finnas. typ av monitor, till exempel LED eller LCD-skärm monitors skärmstorlek upplösning som ska visas, till exempel full HD 1080 p antal och typ av in- och utgångar montagesätt om monitor ska vara försedd med högtalare färg. TFC.36 TFC.361 TFC.362 Bildlagringsenheter DVD-spelare Inspelningsenheter hur stort lagringsmediet ska vara 40

42 TFC.37 TFC.38 TFC.381 TFC.382 TFD TFD.1 TFD.11 TFD.12 TFD.13 TFD.14 TFD.17 TFE Interaktiva skrivtavlor typ av lagringsmedium, till exempel hårddisk. typ av interaktiv skrivtavla, till exempel touch-skärm eller skrivtavla med projektor montagesätt antal in- och utgångar antal samtidiga användare. Diverse apparater i bildvisningssystem Takstativ Väggfästen vilken utrustning som ska monteras justerbarhet i höjdled vridbarhet vikt på utrustning färg. vilken utrustning som ska monteras justerbarhet i höjdled vridbarhet vikt på utrustning färg. APPARATER I RADIOKOMMUNIKATIONSSYSTEM Apparater i tvåvägs radiokommunikationssystem Manöverapparater Sändare Mottagare Antenner APPARATER I TELEFONSYSTEM TFE.1 Apparater i allmänt tillgängliga telefonsystem Utrustning som ansluts till det allmänna telefonnätet ska vara typgodkänd av Post- och telestyrelsen och försedd med godkännandenummer eller CE-märkt enligt EG-direktivet 1999/5/EG. I PTSFS 2004:7 anges krav på teleterminalutrustning samt kontroll och märkning av sådan utrustning. 41

43 TFE.11 Telefonapparater TFE.111 TFE.112 TFE.12 TFE.2 TFE.21 TFE.211 TFE.2111 Telefonapparater med anslutningskabel Telefonapparat ska vara utförd med minst 1,5 m anslutningskabel med anslutningspropp anpassad till angiven typ av uttag. om anslutningskabel ska ha annan längd än 1,5 m om telefonapparat ska vara utförd för placering på bord eller på vägg typer av och funktioner på telefonapparater. Bärbara telefonapparater Teleuttag typ av teleuttag om uttag ska vara utfört för utanpåliggande eller infälld montering om sammanbyggda uttag ska ha gemensam täckplatta samt krav på åtskiljande isolation höjd över golv till centrum av uttag. Samråd med berörd projektör vid placering av uttag, till exempel i installationskanalsystem. Apparater i telefonväxelsystem Växlar och styrenheter Växlar och styrenheter i allmänt tillgängliga telefonsystem Utrustning ska vara typgodkänd av Post- och telestyrelsen och försedd med godkännandenummer eller CE-märkt enligt EG-direktivet 1999/5/EG. Med anslutning till det allmänna telefonnätet avses här anslutning till huvudledning i det allmänna telefonnätet annan abonnentväxel som är ansluten till det allmänna telefonnätet förhyrd telefonledning som får kopplas samman med det allmänna telefonnätet. I PTSFS 2004:7 anges krav på teleterminalutrustning samt kontroll och märkning av sådan utrustning. om växel ska vara av analog eller digital typ om anslutningar ska vara digitala eller analoga antal och typ av anknytningar antal in- och utgående linjer om sammankoppling ska ske med annat telefonsystem önskad utbyggnadsmöjlighet. Växlar för fast anslutna telefonapparater TFE.2112 TFE.212 Sändar- och mottagarväxlar för bärbara telefonapparater Växlar och styrenheter i interntelefonsystem Växel eller styrenhet ska vara utförd med automatisk talväxling och provningsuttag. om växel eller styrenhet ska vara av analogt eller digitalt utförande 42

44 TFE.213 TFE.3 TFE.31 TFE.32 TFE.4 TFE.41 TFE.411 TFE.412 antal anknytningar samt önskad utbyggnadsmöjlighet antal samtidiga samtalskanaler samt önskad utbyggnadsmöjlighet tjänster som ska ingå om sammankoppling ska ske med annat telefonsystem om växel eller styrenhet ska förses med inbyggd strömförsörjning. om växel eller styrenhet ska förses med utrustning för integrering med till exempel personsökarsystem ljudöverföringssystem, till exempel för ordermeddelande via ett högtalarsystem andra telefonsystem, till exempel port- eller hisstelefonsystem. Växlar och styrenheter i snabbtelefonsystem Växel eller styrenhet ska vara utförd med automatisk talväxling och provningsuttag. om växel eller styrenhet ska vara av analogt eller digitalt utförande antal anknytningar samt önskad utbyggnadsmöjlighet antal samtidiga samtalskanaler samt önskad utbyggnadsmöjlighet tjänster som ska ingå om sammankoppling ska ske med annat telefonsystem om växel eller styrenhet ska förses med inbyggd strömförsörjning. om växel eller styrenhet ska förses med utrustning för integrering med till exempel personsökarsystem ljudöverföringssystem, till exempel för ordermeddelande via ett högtalarsystem andra telefonsystem, till exempel port- eller hisstelefonsystem. Sändare och mottagare för bärbara telefonapparater Basstationer i allmänt tillgängliga telefonsystem Basstationer i interntelefonsystem Apparater i interna telefonsystem Apparater i interntelefonsystem Manöverapparater Telefonapparater Huvudapparater och biapparater ska vara utförda av material med enhetlig kulör samt vara anslutna till ledningsnätet med propp- och jacksystem. Telefonapparat ska vara utförd med minst 1,5 m anslutningskabel med anslutningspropp anpassad till angiven typ av uttag. Infälld telefonapparat ska vara försedd med låda för infällning. höjd över golv till centrum för infälld telefonapparat om det till telefonapparat ska anslutas extra akustiskt signaldon, högtalare och mikrofon om anslutningskabel ska ha annan längd än 1,5 m 43

45 om telefonapparat ska vara utförd för placering på bord, på vägg eller infälld i låda kapslingsklass på telefonapparat med hänsyn till den miljö där den placeras, till exempel industrimiljö. TFE.4121 Huvudapparater TFE Högtalande huvudapparater Huvudapparat ska vara utförd för högtalande samtalsförbindelse samt vara försedd med sekretessomkopplare. TFE Lågtalande huvudapparater sekretesskrav, till exempel om huvudapparat ska vara utförd med optisk, akustisk eller mekanisk sekretess samt innebörden av sekretesskraven om huvudapparat ska kunna kompletteras med handmikrofon. Huvudapparat ska vara utförd för lågtalande samtalsförbindelse. TFE Hög- och lågtalande huvudapparater TFE.4122 Huvudapparat ska vara utförd för hög- och lågtalande samtalsförbindelse samt vara försedd med sekretessomkopplare. När handmikrofon eller apparat lyfts från sitt fasta läge ska huvudapparaten automatiskt bli lågtalande, varvid högtalare eller mikrofon ska kopplas bort. Biapparater TFE Högtalande biapparater sekretesskrav, till exempel om huvudapparat ska vara utförd med optisk, akustisk eller mekanisk sekretess samt innebörden av sekretesskraven. Biapparat ska vara utförd för högtalande samtalsförbindelse samt vara försedd med optisk sekretess. TFE Lågtalande biapparater om biapparat ska kunna kompletteras med handmikrofon. Biapparat ska vara utförd för lågtalande samtalsförbindelse. TFE Hög- och lågtalande biapparater TFE.4123 TFE.413 Biapparat ska vara utförd för hög- och lågtalande samtalsförbindelse samt vara försedd med optisk sekretess. Vid lågtalande samtalsförbindelse ska högtalare eller mikrofon kunna kopplas bort. Bärbara telefonapparater Signaldon TFE.414 Uttag typ av uttag om uttag ska vara utfört för utanpåliggande eller infälld montering höjd över golv till centrum av uttag. Samråd med berörd projektör vid placering av uttag, till exempel i installationskanalsystem. 44

46 TFE.42 Apparater i porttelefonsystem TFE.421 TFE.422 TFE.423 TFE.424 TFE.4241 Porttelefoncentraler om centralapparat ska vara försedd med inbyggd strömförsörjningsutrustning om centralapparat ska förses med omkopplingsaggregat, till exempel vid flera porttelefoncentraler om centralapparat ska förses med styraggregat för avlyssningsspärr. Porttelefoncentral ska vara utförd för högtalande samtalsförbindelse med anslutna porttelefonapparater. Porttelefoncentral ska bestå av mikrofonhögtalare och frontplatta. Frontplattan ska fästas med specialskruv. Manöverapparater Telefonapparater höjd över golv eller mark till centrum av apparat antal anropstryckknappar och namnskyltar som frontplattan ska förses med typ av specialskruv kulör och material på frontplatta med tillbehör om porttelefoncentral ska förses med kodlåstastatur för dörröppning om porttelefoncentral ska förses med belysning för namnskyltar om porttelefoncentral ska kombineras med brevinkast samt antal brevinkast om gravering av namnskyltar ska ingå och i så fall vem som tillhandahåller textunderlag. höjd över golv till centrum av apparat om porttelefonapparat ska kompletteras med akustiskt signaldon och i så fall typ på signaldonet, till exempel summer om porttelefonapparat ska förses med avlyssningsspärr. Lågtalande porttelefonapparater Porttelefonapparat ska vara försedd med handmikrofon. Från porttelefonapparat ska ellås i entrédörr kunna öppnas. om porttelefonapparat ska vara bords- eller väggplacerad om porttelefonapparat ska vara försedd med anropstryckknappar för interna anrop och i så fall antal knappar. TFE.4242 TFE.425 Högtalande porttelefonapparater Porttelefonapparat ska bestå av väggapparat med mikrofonhögtalare och tryckknappar för talväxling och öppning av ellås i entrédörr. Signaldon Signaldon för infälld montering ska vara utfört för montering i dosa och försett med perforerat täcklock anpassat till dosan. Signaldon ska placeras med centrum 2,2 m över golv. 45

47 om ljudstyrkan ska vara inställbar om annan höjd än den som föreskrivs i AMA ska gälla. TFE.43 Apparater i snabbtelefonsystem TFE.431 TFE.4311 Telefonapparater Huvudapparater och biapparater ska vara utförda av material med enhetlig kulör samt vara anslutna till ledningsnätet med propp- och jacksystem. Telefonapparat ska vara utförd med minst 1,5 m anslutningskabel med anslutningspropp anpassad till angiven typ av uttag. Infälld telefonapparat ska vara försedd med låda för infällning. Huvudapparater TFE Högtalande huvudapparater höjd över golv till centrum för infälld telefonapparat om det till telefonapparat ska anslutas extra akustiskt signaldon, högtalare och mikrofon om anslutningskabel ska ha annan längd än 1,5 m om telefonapparat ska vara utförd för placering på bord, på vägg eller infälld i låda kapslingsklass på telefonapparat med hänsyn till den miljö där den placeras, till exempel industrimiljö. Huvudapparat ska vara utförd för högtalande samtalsförbindelse samt vara försedd med sekretessomkopplare. TFE Lågtalande huvudapparater sekretesskrav, till exempel om huvudapparat ska vara utförd med optisk, akustisk eller mekanisk sekretess samt innebörden av sekretesskraven om huvudapparat ska kunna kompletteras med handmikrofon. Huvudapparat ska vara utförd för lågtalande samtalsförbindelse. TFE Hög- och lågtalande huvudapparater TFE.4312 Huvudapparat ska vara utförd för hög- och lågtalande samtalsförbindelse samt vara försedd med sekretessomkopplare. När handmikrofon eller apparat lyfts från sitt fasta läge ska huvudapparaten automatiskt bli lågtalande, varvid högtalare eller mikrofon ska kopplas bort. sekretesskrav, till exempel om huvudapparat ska vara utförd med optisk, akustisk eller mekanisk sekretess samt innebörden av sekretesskraven. Biapparater TFE Högtalande biapparater Biapparat ska vara utförd för högtalande samtalsförbindelse samt vara försedd med optisk sekretess. TFE Lågtalande biapparater om biapparat ska kunna kompletteras med handmikrofon. Biapparat ska vara utförd för lågtalande samtalsförbindelse. 46

48 TFE Hög- och lågtalande biapparater TFE.432 TFE.5 TFE.52 TFE.521 TFE.522 TFE.523 TFE.524 TFE.53 TFE.531 TFE.532 TFE.533 Biapparat ska vara utförd för hög- och lågtalande samtalsförbindelse samt vara försedd med optisk sekretess. Vid lågtalande samtalsförbindelse ska högtalare eller mikrofon kunna kopplas bort. Teleuttag typ av uttag om uttag ska vara utfört för utanpåliggande eller infälld montering höjd över golv till centrum uttag. Samråd med berörd projektör vid placering av uttag, till exempel i installationskanalsystem. Apparater i mobila telefonsystem Apparater i mobila TETRA-system Repeaterutrustning Antenner hur centralapparat ska monteras. var utrustningen ska placeras vilken yta utrustningen ska täcka vilken signalstyrka som ska uppnås vilka operatörers signaler som ska förstärkas. placering för antenner. Fördelare och avtappare Apparater i mobiltelefonsystem Repeaterutrustning Antenner hur centralapparat ska monteras. vilken selektivitet repeater ska utföras för, till exempel kanalselektiv eller bandselektiv. placering för antenner. TFE.534 TFE.6 TFE.61 Fördelare och avtappare Apparater i telefonkonferenssystem om centralutrustning ska vara försedd med inbyggt telefoninterface 47

49 TFE.62 TFE.7 TFE.71 TFE.711 TFE.712 Bordsapparater antal ingångar för mikrofoner om centralutrustning ska vara försedd med funktion för brusreducering, ekoeliminering och mikrofonprioritering. om apparat som är bordsplacerad ska vara försedd med laddbara batterier eller vara sladdansluten ska vara försedd med plats för simkort för anslutning till mobiltelefonnät ska vara försedd med ingångar för extra mikrofonenheter ska vara försedd med utgångar för extra högtalarenheter ska vara försedd med funktion för trådlösa mikrofoner ska ha möjlighet att spela in samtal. Apparater i hjälptelefonsystem Apparater i hisstelefonsystem Telefonapparater hur många telefonapparater som ska kunna anslutas till centralutrustning om centralapparat ska anslutas till det allmänna telenätet hur många telefonnummer centralapparat ska ringa upp vid nödsignal från hiss om centralapparat ska kunna kommunicera med persondator. Hisstelefonapparat ska vara utförd för dubbelriktad talkommunikation mot en permanent bemannad svarsplats. Hisstelefonapparat ska vara utförd för kommunikation som ska ha automatisk funktionskontroll minst var tredje dag. om apparat i hisstelefonsystem ska ingå i entreprenaden för hiss eller om den ska ingå i annan entreprenad, samt om den ska utföras som internt telefonsystem med lokal svarsplats om telefonapparat i hisskorg ska placeras infälld i dosa eller placeras på vägg i ram om anropstryckknapp ska finnas i telefonapparat eller om anrop ska ske via nödsignalknapp i hisskorg erforderligt antal ledare som krävs i korgkabel till hisskorg om särskilda krav på utförande av ledare krävs i korgkabel mellan överlämningspunkt och hisskorg om telefonapparatens front ska vara slagtålig. Beträffande hisstelefonsystem, se SS-EN hisstelefonsystem i hissar som ska kunna användas av personer med funktionsnedsättningar, se SS-EN telefonförbindelse med hisskorg, se avsnitt 71.G. Samråd med berörd projektör. TG APPARATER I DATAKOMMUNIKATIONSSYSTEM 48

50 TGD KOPPLINGSENHETER I DATANÄT under aktuell kod och rubrik typ av kopplingsenhet. TGD.1 Korskopplingspaneler i datanät TGD.2 TGD.3 TGD.4 TGD.5 TGD.51 Uttag i datanät antal kontaktdon typ av kontakt om kopplingspanel ska vara anpassad för stativmontage. typ av uttag typ av kontaktdon om uttag ska vara utfört för utanpåliggande eller infälld montering. Beträffande eluttag för IT-utrustningar, se SMB.13. Samråd med berörd projektör vid placering av uttag, till exempel i installationskanalsystem, så att eluttag blir placerat intill uttag i datanätet. Uttag i fiberoptiska datanät typ av uttag typ av kontaktdon Termineringsboxar om uttag ska vara utfört för utanpåliggande eller infälld montering. Beträffande eluttag för IT-utrustningar, se SMB.13. Samråd med berörd projektör vid placering av uttag, till exempel i installationskanalsystem, så att eluttag blir placerat intill uttag i datanätet. var termineringsboxar ska installeras om termineringsbox ska installeras i stativ, till exempel 19'' montage typ av optofiberkabel, till exempel singelmode eller multimode antal fibrer som ska termineras i varje box typ av kontaktdon, till exempel ST eller SC. Skarvboxar, skarvskåp m m Skarvboxar om skarvbox ska monteras på slinggalge om skarvbox ska vara utförd för montering på vägg, golv, tak eller stativ antal genomföringar i skarvbox. TGD.52 Skarvskåp om skarvskåp ska monteras på slinggalge om skarvskåp ska vara utförd för montering på vägg, golv, tak eller stativ antal genomföringar i skarvskåp.. 49

51 TK TKB TKB.1 APPARATER I STYR- OCH ÖVERVAKNINGSSYSTEM FÖR TELEINSTALLATIONER APPARATER I TELETEKNISKA STYRSYSTEM Beträffande övervakningsapparater och vakter i el- eller telesystem, se avsnitt SEG respektive SEH. Apparater i system för öppning av brandventilatorer m m TKB.13 TKB.2 TKB.21 TKB.22 TKB.3 TKB.4 TKB.41 Manöver- och indikeringstablåer utförande och placering antal manöverdon antal optiska signaldon. Apparater i system för manövrering av brandspjäll m m Manöver- och indikeringstablåer utförande och placering antal manöverdon antal optiska signaldon. Apparater i system för start och stopp av fläktar Apparater i system för stängning av branddörrar Centralapparat ska vara försedd med ingångar för anslutning av elektromagneter, rökdetektorer och spänningsmatning. Centralapparat ska vara försedd med lysdiod som indikerar drift/nät och tryckknapp för återställning/prov. hur centralapparat ska monteras om centralapparat ska förses med inbyggd strömförsörjningsutrustning om centralapparat ska förses med inbyggd reservdrift om centralapparat ska förses med extra lysdioder för indikering av brandoch fellarmer om centralapparat ska förses med inbyggd fördröjningsutrustning (för stängning av pardörrar i rätt ordning) om centralapparat ska vara försedd med extra utgång för styrning av till exempel larmdon eller annan centralapparat. TKB.42 TKB.43 Tryckknappar Tryckknapp ska vara försedd med återfjädrande kontaktfunktion. Tryckknapp för stängning av branddörr ska förses med texten BRANDDÖRRSTÄNGNING. Elektromagneter med dragplatta Dragkraft för elektromagnet med dragplatta ska kunna hålla dörr i uppställt läge. Elektromagnet och på dörrbladet monterad dragplatta ska vara anpassade till varandra. 50

52 TKB.44 TKB.5 TKB.51 TKB.53 TKB.531 TKB.54 TKB.55 TKB.56 TKB.6 TKB.61 TKB.62 TKB.621 Dragplatta ska ha ledad och självcentrerad fästpunkt. dörrtyp och dörrstorlek om elektromagnet med dragplatta ska monteras på konsol med fästanordning hur infästning i vägg ska utföras. Elektriska dörrstängare Dörrstängare med elektrisk uppställningsanordning ska kunna hålla dörr i uppställt läge samt stänga dörren vid spänningsbortfall. Dörrstängare ska vara försedd med kopplingsklämmor, anslutningskabel och anslutningsdon. dörrtyp och dörrstorlek. Apparater i system för aktivering av automatiska brandsläckningssystem antal släckzoner Manöverapparater Larmknappar antal brandlarmssektioner om centralapparat ska förses med inbyggd strömförsörjning med batterier. Larmknapp ska uppfylla kraven enligt SS-EN Larmknapp ska vara försedd med skyddslock enligt SS-EN och vara gul. Detektorer Larmdon Indikeringstablåer Apparater i system för manöver av AV-system Manöverapparater Manöverpaneler om manöverpanel ska utföras med pekskärm eller tryckknappar storlek på manöverpanel om pekskärm ska vara svartvit eller i färg om manöverpanel ska utföras med jackbar anslutningsledning var manöverpanel ska placeras om manöverpanel ska kunna flyttas och det därför erfordras ytterligare uttag för panelen. 51
