1 Fartyg Dekaler och dekalsättning på Västtrafikfordon. ver

2 Innehåll Allmän information...3 Arbetsgång för målning och märkning av fordon...3 Riktlinjer för interiör färgsättning...4 Exteriöra dekaler...5 Interiöra dekaler, obligatoriska...6 Interiöra dekaler, extradekaler...6 Interiöra dekaler, översikt...7 Placering av interiöra dekaler, exempel...8 Betalningsinformation för Enkelbiljett och ToGo-betalning...9 Placering av betalningsinformation, exempel

3 Allmän information Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika fordonsmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se , Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. 1. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. 2. Kontrollera alltid att uppgifterna är aktuella. 3. Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer, välj utifrån trafikslag t.ex. Båt och ladda ner det pdf-dokument du söker 3

4 Riktlinjer för interiör färgsättning Västtrafiks fordon bör uttrycka öppenhet, tillgänglighet och säkerhet. De bör utstråla hög status, attraktivitet och trygghet. Fordonen ska utformas med varma, ljusa färger på innertak och väggar. Riktvärden för innertak: NCS S 0502 Y till S 0505 Y20R Riktvärden för väggar: NCS S 1002 Y50R till S 2005 Y10R Golv färgsättes så att smuts syns minimalt och i harmoni med övriga färger interiört. Stolstyget ska vara blått. Riktvärden för stolstyg: NCS S 2050 R90B till S 4050 R90B Tyget kan ha mönster. Logotyper ska inte användas som mönster. Mönsterfärger är valfria, men den blå tygytan ska vara dominerande. Riktvärden för gardiner och sol skydd: NCS S 1002 Y50R till S 0505 Y30R Hållstöd, stänger, handtag och räcken färgsättes så att kontrast uppstår mot närmaste bakgrund. Undvik svart och vitt. Använd gärna färg och material som har en viss reflekterande funktion. Förslag: borstad metall, rostfritt eller aluminium. Väljes målade ytor, använd ljusgrå nyanser eller ljusa metallicfärger. Generellt kan sägas att signalgult ska användas med försiktighet, så att man inte förlorar dess viktiga funktion, signalverkan! Signalgult används främst när man vill påkalla uppmärksamhet och där detaljer eller områden ska synas tydligt, framför allt för synskadade: Markeringar vid in och utgångar på golv och rörliga delar. Markering av områden där pas sagerare inte ska befinna sig. Markeringar på vissa hållstänger och handtag. Stoppknappar. Det går enkelt och snabbt att beställa färgprover från NCS. Dessa finns i A6 och A4 format. Skandinaviska Färginstitutet AB, P.O.Box 49022, Stockholm, Sweden. Tel.: E-post: info@ncscolour.com Man kan också beställa färgprover på internet: gå till och välj: Produkter/Färgsättningsverktyg 4

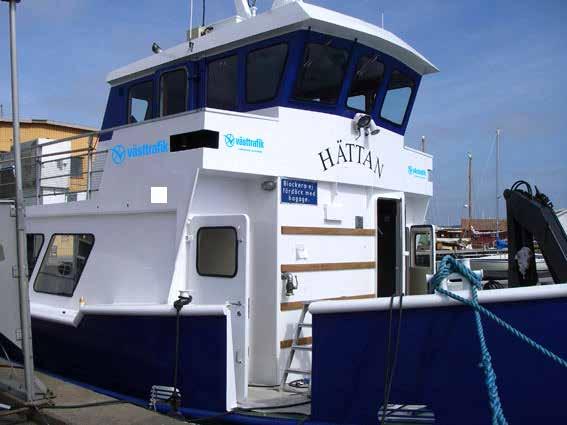

5 Exteriöra dekaler Foliefärger för Västtrafiks logotyp: typ 3M Storleken på logotyperna anpassas till fartygets storlek och var på fartyget dessa ska placeras. Kontaktuppgifter på sidan 3 för detaljerad information! 5

6 Interiöra dekaler, obligatoriska Har du allergibesvär? Välj babord sida (vänster sida i färdriktning). Pälsdjur ska vara på styrbords sida. Det är inte tillåtet att röka, dricka alkohol, äta glass, korv eller liknande ombord. Rullskridskor eller inlines får ej vara påtagna. Handikappanpassat fordon med rullstolsutrymme. 126x 126 mm. Plats avsedd i första hand för personer med funktionshinder. 126x126 mm. Videoövervakat fordon. [Om videokamera finns] 80x135 mm. Samlad information, exempel på dekal. 160x120 mm. Tilläggsavgift 1200 kr, 80x80 mm Interiöra dekaler, extradekaler Plats för barnvagnar. (Om barnvagnsplats finns) Placeras vid tryckknapp. WC med skötbord, herr och dam. WC, herr och dam. Toalett upptagen. 80x40 mm. Ingång för cyklar. Pälsdjur tillåtna Pälsdjur tillåtna Pälsdjur tillåtna Pälsdjur ej tillåtna. 6

7 Interiöra dekaler, översikt. min. 90 cm 80 cm 80 cm Barnvagnspl. 2 rullstols- /barnvagnsplatser, 250x150 cm Äldreplatser Äldreplatser 80 cm 80 cm min. 90 cm Barnvagnspl. Äldreplatser 2 rullstols- /barnvagnsplatser, 250x150 cm Har du allergibesvär? Välj babord sida (vänster sida i färdriktning). Pälsdjur ska vara på styrbords sida. Det är inte tillåtet att röka, dricka alkohol, äta glass, korv eller liknande ombord. Rullskridskor eller inlines får ej vara påtagna. M/S Fröja Styrsöbolaget

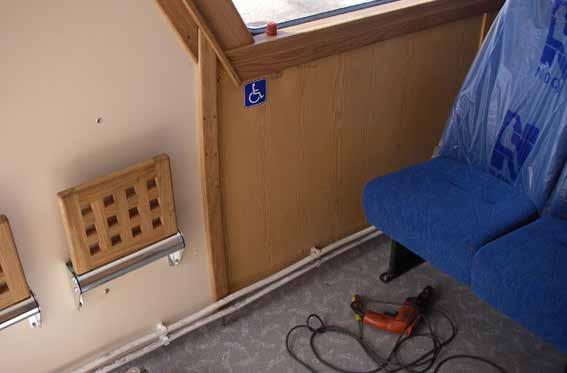

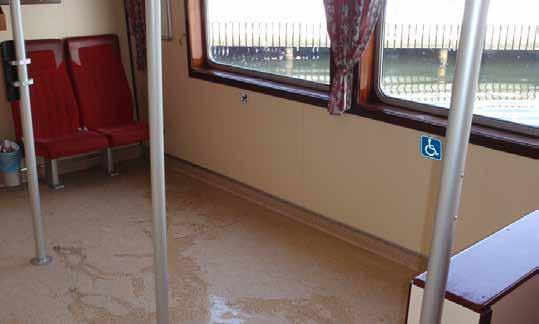

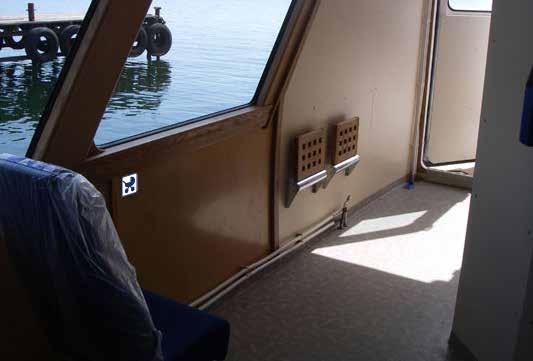

8 Placering av interiöra dekaler, exempel. 8

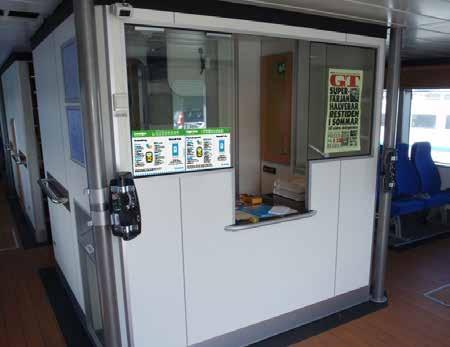

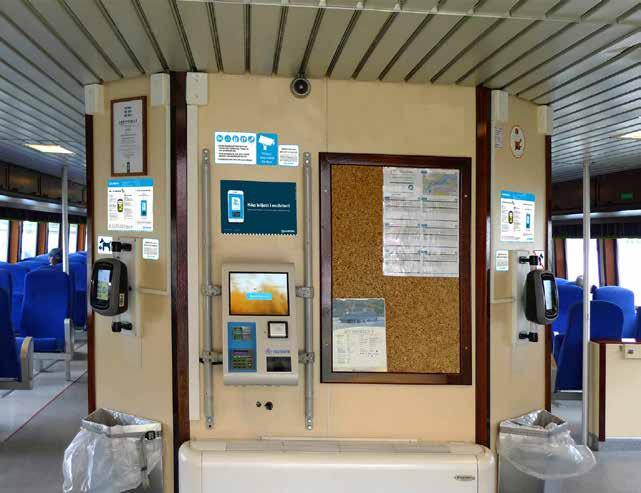

9 Betalningsinformation för Enkelbiljett Generell Dekalsättning ombesörjes av operatören. Dekaler för Enkelbiljett visas på liggande A4 (297 x 210 mm) Dekalen finns i två varianter; Enkelbiljett Generell, Art nr och Enkelbiljett Generell Engelsk, Art nr E-119 Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Enkelbiljett. Tack för att du reser tillsammans Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Kontoladdning. Västtrafik To Go. En person Flera personer Resa inom en zon. Resa inom en zon. När du går ombord: När du går ombord: 1. Håll kortet mot kortläsaren. 1. Tryck på V en gång för varje vuxen. Byte? Upprepa på nästa fordon. 2. Tryck på S en gång för varje ungdom (7-19 år). Resa genom flera zoner. 3. Tryck på K för klar. När du går ombord: 4. Håll kortet mot kortläsaren. 1. Tryck på +. Byte? Upprepa steg 4 på 2. Håll kortet mot kortläsaren. nästa fordon. När du går av: 3. Håll kortet mot kortläsaren igen. Resa genom flera zoner. Byte? Upprepa på nästa fordon. När du går ombord: 1. Tryck på +. Kombinera kontoladdning 2. Tryck på V en gång för varje vuxen. och periodbiljett (gäller 3. Tryck på S en gång för varje ungdom även seniorkort). (7-19 år). När du går ombord: 4. Tryck på K för klar. 1. Tryck på T. 5. Håll kortet mot kortläsaren. 2. Håll kortet mot kortläsaren. När du går av: När du går av: 6. Håll kortet mot kortläsaren igen. 3. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 Byte? Upprepa på nästa fordon. på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Enkelbiljett Generell. A4 Art nr Single ticket. Thanks for travelling together Urban Municipal 2 zones SEK 28 SEK 40 SEK 69 SEK SEK SEK SEK SEK 194 Adult Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Pay-as-you-go card. One person 1. Touch your card against 1. Press the + button. 2. Touch your card against 3. Touch your card against the card reader again. Combine a pay-as-you-go card and a period ticket (also applies to senior citizen cards). 1. Press the T button. 2. Touch your card against 3. Touch your card against the Several persons 1. Press the V button once for 2. Press the S button once for each 3. Press the K button. 4. Touch your card against the card reader. Repeat step 4 on the next vehicle. 1. Press the button. 2. Press the V button once for 3. Press the S button once for each 4. Press the K button. 5. Touch your card against the 6. Touch your card against the Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Västtrafik To Go. 1. Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! Enkelbiljett Generell Engelsk. A4 Art nr E-119 9

10 Thanks for travelling together One person 1. Touch your card against 1. Press the + button. 2. Touch your card against 3. Touch your card against the card reader again. Combine a pay-as-you-go card and a period ticket (also applies to senior citizen cards). 1. Press the T button. 2. Touch your card against 3. Touch your card against the Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Several persons 1. Press the V button once for 2. Press the S button once for each 3. Press the K button. 4. Touch your card against the card reader. Repeat step 4 on the next vehicle. 1. Press the button. 2. Press the V button once for 3. Press the S button once for each 4. Press the K button. 5. Touch your card against the 6. Touch your card against the Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! E-119 Enkelbiljett Generell Engelsk. Gäller från Thanks for travelling together One person 1. Touch your card against 1. Press the + button. 2. Touch your card against 3. Touch your card against the card reader again. Combine a pay-as-you-go card and a period ticket (also applies to senior citizen cards). 1. Press the T button. 2. Touch your card against 3. Touch your card against the Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Several persons 1. Press the V button once for 2. Press the S button once for each 3. Press the K button. 4. Touch your card against the card reader. Repeat step 4 on the next vehicle. 1. Press the button. 2. Press the V button once for 3. Press the S button once for each 4. Press the K button. 5. Touch your card against the 6. Touch your card against the Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! E-119 Enkelbiljett Generell Engelsk. Gäller från Placering av betalningsinformation, exempel. Styrsöbolaget/Valö och Älvsnabben 4. Valö: 1 st dekal Enkelbiljett och 1 st dekal Enkelbiljett Engelsk Single ticket. Pay-as-you-go card. Västtrafik To Go. Single ticket. Pay-as-you-go card. Västtrafik To Go. Älvsnabben: 2 st dekaler Enkelbiljett Generell och 1 st dekal Enkelbiljett Generell Engelsk. En Enkelbiljett över var kortläsare enligt bild. Enkelbiljett Engelsk-dekalen placeras över biljettautomaten. Dekalerna Samlingsinformation, Kamerabevakat fordon och Tilläggsavgift placeras över Enkelbiljett Engelsk-dekalen. Dekalerna Pälsdjur till vänster alt. Ej pälsdjur samt Tilläggsavgift placeras vid var kortläsare enligt bild. 10
