1 Västtrafik AB Version 1.4 Designmanual bussfordon 2005

2 Riktlinjer dekalsättning 2 (20) Innehåll Allmän information 3 1. Dekalpalett Exteriör front Exteriör baksida VT-logotyp med trafikföretag Ingångsinformation, framdörr Ingångsinformation, bakdörrar Fordonsnummer, sidor Teknikdekaler Dekorlinje Linjeproduktdekal, Express Linjeproduktdekal, Färg Express Främre informationsplats Rullstolsplats Barnvagnsplats Prioriterade sittplatser Fordonsnummer Taxeinformationsdekaler USB-uttag för laddning 20

3 Riktlinjer dekalsättning 3 (20) Allmän information Denna manual gäller för fordon tillhörande avtal från 2005 och framåt. Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Designmanualer återfinns på av Västtrafik angiven webbsida. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika bussmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se ,

4 Tack för att du reser tillsammans Resa inom en zon. 1. Håll kortet mot kortläsaren. Byte? Upprepa på nästa fordon. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. När du går av: 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Thanks for travelling together Travel within one zone. Repeat on the next vehicle. Travel through several zones. 2. Touch your card against to senior citizen cards). 2. Touch your card against the card reader. Travel within one zone. When you board: 1. Press the V button once for each adult. 2. Press the S button once for each youth (7 to 19 years). 3. Press the K button. 4. Touch your card against the card reader. Changing lines? Repeat step 4 on the next vehicle. Travel through several zones. When you board: 1. Press the button. 2. Press the V button once for each adult. 3. Press the S button once for each youth (7 to 19 years). 4. Press the K button. 5. Touch your card against the card reader again. When you get off: 6. Touch your card against the card reader again. Changing lines? Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! Riktlinjer dekalsättning 4 (20) 1. Dekalpalett 1. VT-logotyp I samarbete med Göteborgs Spårvägar 2. VT-logotyp med trafikföretag 3. Trafikföretagslogotyp RME Diesel AdBlue 4. Drivmedel 5. Fordonsnummer exteriör 6. Dörrmarkering folie 7. Dekorlinje 8A. Linjeprodukt Express 8B. Linjeprodukt Röd Express 8C. Linjeprodukt Lila Express 8D. Linjeprodukt Grön Express 8E. Linjeprodukt Orange Express 8F. Linjeprodukt Blå Express 9. Kamerabevakning 10A. Rullstol höger 10B. Rullstol vänster 11. Barnvagnsplats 12. Funktionshindert Enkelbiljett. Single ticket. 13A Dekal, rullstol i färdriktning 13B Dekal, rullstol mot färdriktning Kontoladdning. En person Flera personer 15. Enkelbiljett Västtrafik To Go Enkelbiljett Generell. Gäller från Pay-as-you-go card. One person When you board: 1. Touch your card against the card reader. Changing lines? When you board: 1. Press the + button. the card reader. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Combine a pay-as-you-go card and a period ticket (also applies When you board: 1. Press the T button. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Several persons 16 Enkelbiljett ENG Västtrafik To Go E-119 Enkelbiljett Generell Engelsk. Gäller från Tilläggsavgift 18. Fordonsnummer interiör 19. Säkerhetsbälte 20. Samlad information 21. Säkerhetsremmar rullstol 22. Ladduttag

5 Riktlinjer dekalsättning 5 (20) 2.1 Exteriör front Centreras i höjdled 11 10A Barnvagn 126x126mm Blått tryck PMS 295C 10A Rullstol Höger 126x126mm Blått tryck PMS 295C 12. Prioriterad sittplats 126x126mm Blått tryck PMS 295C 3. Trafikföretagslogotyp Max 400x100mm Folie vit, klotterskydd 1. VT-logotyp Bredd 350mm Folie Folie Avery FasCal: 939 Mörkblå, 935 Blå, Ljusgrön och 900 Vit, klotterskydd 5. Fordonsnummer exteriör Höjd 80mm Folie vit, klotterskydd Univers Condensed Höger sida, överkant, väl synlig framifrån. Höger sida, överkant, väl synlig framifrån. Höger sida, överkant, väl synlig framifrån. Höger sida, överkant, centrerad i höjdled med dekal 1. Vänster sida, överkant, centrerad i höjdled med dekal 3. Vänster sida, nederkant.

6 Riktlinjer dekalsättning 6 (20) 2.2 Exteriör baksida Centreras i höjdled 5 1 Dekalerna ska placeras så långt ner som möjligt till förmån för reklam. 5. Fordonsnummer exteriör Höjd 80mm Folie vit, klotterskydd Univers Condensed 1. VT-logotyp Bredd 500mm Folie Folie Avery FasCal: 939 Mörkblå, 935 Blå, Ljusgrön och 900 Vit, klotterskydd Vänster sida, nederkant, centrerad i höjdled med dekal 1. Höger sida, nederkant, centrerad i höjdled med dekal 5.

7 Riktlinjer dekalsättning 7 (20) 2.3 VT-logotyp med trafikföretag Här finns två alternativ beroende på hur bussen ser ut: I första hand över främre hjulhus. I andra hand bakom främre hjulhus 2. VT-logotyp med trafikföretag Bredd 600mm. Folie vit, klotterskydd 2. VT-logotyp med trafikföretag Bredd 600mm. Folie vit, klotterskydd I första hand: Höjden röd markering är minst 230 mm. Centrerad över hjulaxel, överkant 20mm nedanför fönsterlinje. Centrum textraden med trafikföretagets namn är riktpunkt. I andra hand: Placeras bakom hjulhuset, i linje med bakre hjulhuskant. 20 mm nedanför fönsterlinje. Höjden röd markering är 230 mm fri plats för logotypen. Utformning av VT-logotyp med trafikföretag. Bredd 600 mm. Texten I Samarbete med.. [trafikföretagets namn] centreras med ordet västtrafik i logotypen och linjeras i överkant med logotypens underkant enligt den vågräta, röda markeringen. Texten radbrytes när den inte ryms inom de röda heldragna markeringarna. X-höjden 19 mm. När trafikföretagets namn är så kort att texten inte fyller ut raden, behålles X-höjden 19 mm. Radens X-överkant linjeras fortfarande med logotypens underkant Centrera! Utformningen görs i storleken bredd 600mm för att sedan skalas om i sin helhet vid behov.

8 Riktlinjer dekalsättning 8 (20) 2.4 Ingångsinformation, framdörr Kamerabevakning 80x135mm Svart tryck PMS Process Black C 12. Prioriterad sittplats 80x80mm Blått tryck PMS 295C Endast på fordon med kamerabevakning! Dubbla dörrar, en dekal på var sida ingången. Vid enkeldörr på vänster sida dörren. 1800mm över marken. Vänster sida dörren, 20 mm centrerad under [8].

9 Riktlinjer dekalsättning 9 (20) 2.5 Ingångsinformation, bakdörrar A 11 10A Dörrmarkering, folie Bredd 40mm Avery 866 Light Orange 8. Kamerabevakning 80x135mm Svart tryck PMS Process Black C 10A Rullstol Höger 80x80mm Blått tryck PMS 295C 11. Barnvagnsplats 80x80mm Blått tryck PMS 295C Endast för tillgänglighetsanpassad dörröppning När ingången har dubbla dörrar folieras dörrarna enligt bild. Folien monteras runt dörrens glas, över och på insidorna. Folien börjar uppe vid glasets ytterkant och slutar vid glasets nederkant. På enkeldörr monteras folien runt dörrens glas, över och på sidorna. Folien slutar vid glasets nederkant. Endast på fordon med kameraövervakning! Dubbla dörrar, en dekal på var sida ingången. Vid enkeldörr på vänster sida dörren. 1800mm över marken. I direkt anslutning till yttre påkallaknapp. I direkt anslutning till yttre påkallaknapp.

10 Riktlinjer dekalsättning 10 (20) 2.6 Fordonsnummer, sidor 5 5. Fordonsnummer exteriör Höjd 80mm Folie vit, klotterskydd Univers Condensed Placeras i höjd med det bakersta hjulets navaxel. Underkant linjerad mot hjulcentrum enligt bild. Placeras lika på höger och vänster sida fordonet. Om utrymme saknas alldeles akter om bakre hjulet, väljs närmast lediga plats akterut. 2.7 Teknikdekaler 4 4. Drivmedel Höjd 20mm Folie vit, klotterskydd Univers Condensed Om teknikdekaler är aktuellt, gäller följande: Teknikdekaler placeras centrerat på tanklock eller lucka, eller centrerat ovanför en ventil.

11 Riktlinjer dekalsättning 11 (20) 2.8 Dekorlinje 20 > Rapport 720 mm 7. Dekorlinje Dekorlinje blå Höjd 135 mm Rapport om tre symboler 720mm Avery FasCal Placeras på båda sidor av fordonet. Placeras. ej på dörrar. Fritt min 200 mm i sidled till andra dekaler.

12 Riktlinjer dekalsättning 12 (20) 2.9 Linjeproduktdekal, Express 20 > A 50 Centreras i höjdled 8A 8A 8A. Linjeprodukt Express 8A. Linjeprodukt Express 8A. Linjeprodukt Express Linjeproduktnamn EXPRESS, 2 st. Höjd 300 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 900, vit. Linjeproduktnamn EXPRESS, 1 st. Höjd 135 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 900, vit. Linjeproduktnamn EXPRESS, 1 st. Höjd 240 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 900, vit. Placeras på båda sidor av fordonet. Fritt min 200 mm i sidled till andra dekaler. Placeras på fronten. Centreras i höjdled med VTlogotyp och trafikföretagets logotyp Placeras på baksidan. Placeras 50 mm under kant

13 Riktlinjer dekalsättning 13 (20) 2.10 Linjeproduktdekal, Färg Express 20 > D 50 Centreras i höjdled 8D 8D 8D. Linjeprodukt Grön Express 8D. Linjeprodukt Grön Express 8D. Linjeprodukt Grön Express Linjeproduktnamn Grön EXPRESS, 2 st. Höjd 300 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 854, grön; Avery FasCal 900, vit. Linjeproduktnamn Grön EXPRESS, 1 st. Höjd 135 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 854, grön; Avery FasCal 900, vit. Linjeproduktnamn Grön EXPRESS, 1 st. Höjd 240 mm.typsnitt: Univers Bold Oblique. Folie, Avery FasCal 854, grön; Avery FasCal 900, vit. Placeras på båda sidor av fordonet. Fritt min 200 mm i sidled till andra dekaler. Placeras på fronten. Centreras i höjdled med VTlogotyp och trafikföretagets logotyp Placeras på baksidan. Placeras 50 mm under kant Det finns fler färgbenämningar på linjeprodukter, se avsnitt 1 Dekalpalett (s 4). Exempel på andra folier som används: Blå EXPRESS, Avery FasCal 869 intensiv blue Röd EXPRESS, Avery FasCal 955 röd Orange EXPRESS, Avery FasCal 805 orange Lila EXPRESS, Avery FasCal 868, purple

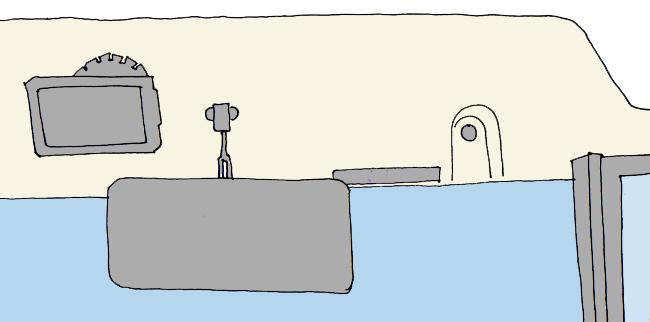

14 Riktlinjer dekalsättning 14 (20) 3.1 Främre informationsplats Tilläggsavgift 80x80mm Tryckfärger: PMS 299C och PMS Process Black 18. Fordonsnummer interiör 80X80mm Tryckfärger: PMS 295C Dekalen placeras över vindrutan. Dekalen placeras över vindrutan. 8. Kamerabevakning 80x135mm Tryckfärg: PMS Process Black C 20. Samlad information 160x120mm Tryckfärger: PMS 295C, PMS Red 032 C 19. Säkerhetsbälte 80x80mm Tryckfärg: PMS 295C Endast på fordon med kamerabe vakning! Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats. Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats. Endast på fordon med säkerhetsbälten! Dekalen placeras över vindrutan. Om yta för detta saknas, placeras dekalen på bästa lämpliga plats.

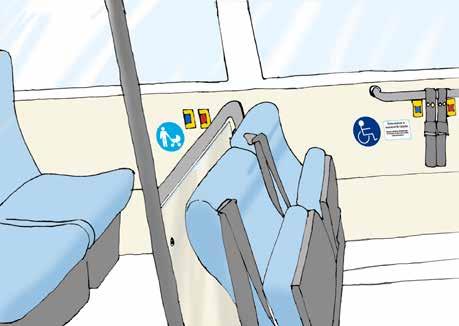

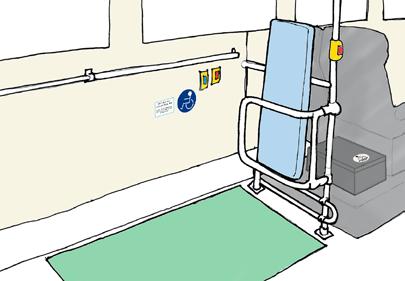

15 Riktlinjer dekalsättning 15 (20) 3.2 Rullstolsplats Rullstolssymbolen ska peka i den riktning rullstolen ska färdas. Tillhörande tilläggsdekal ska överensstämma med den fastsättningsmetod som gäller för rullstolsplatsen. 13A 13B 21 13A. Rullstol i färdriktning 167x70mm Tryckfärg PMS 295C 13B. Rullstol mot färdriktning 167x70mm Tryckfärg PMS 295C 21. Säkerhetsremmar rullstol Ø80mm Tryckfärg: PMS 295C Dekalen centreras i höjd med påkallaknappar Dekalen centreras i höjd med påkallaknappar Dekalen placeras på förvaringslådan som innehåller remmarna, väl synlig för förare och trafikanter.

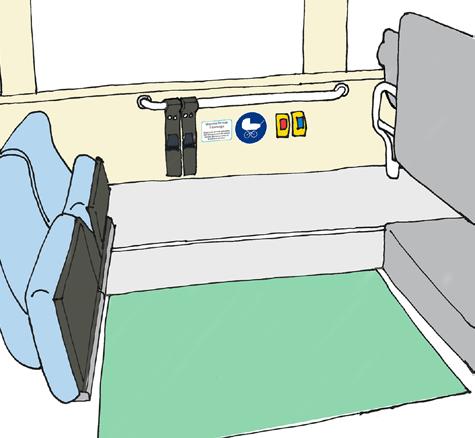

16 Riktlinjer dekalsättning 16 (20) 3.3 Barnvagnsplats Barnvagnsplats 80x80mm Blått tryck PMS 295C Dekalen placeras på vägg under fönster, i höjd med befintlig påkallaknapp.

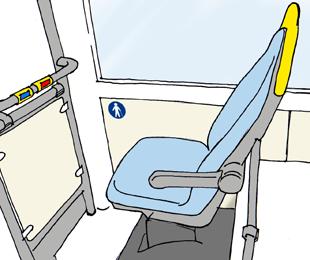

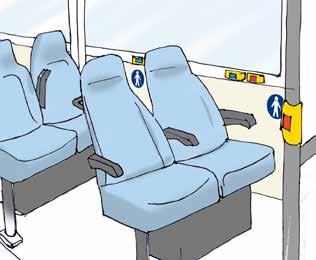

17 Riktlinjer dekalsättning 17 (20) 3.4 Prioriterade sittplatser En dekal per enkelsäte eller dubbelsäte Prioriterad sittplats 80x80mm Blått tryck PMS 295C Dekalerna placeras på vägg under fönster, i höjd med befintlig påkallaknapp. Placeras väl synligt även när platserna används.

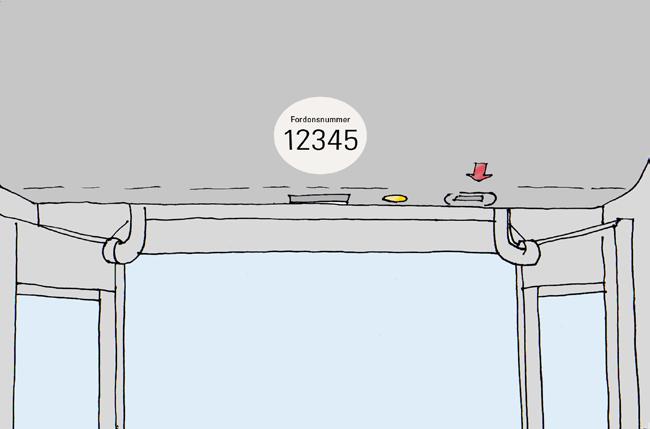

18 Riktlinjer dekalsättning 18 (20) 3.5 Fordonsnummer Fordonsnummer interiör 80x80mm Tryckfärg: PMS 295C Placeras över varje dörr, synlig för en avstigande passagerare. Om dekalen konkurrerar med andra dekaler eller komponenter om utrymmet över dörr, placeras den i första hand nertill och mot mitten.

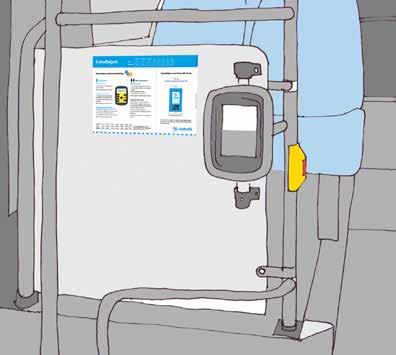

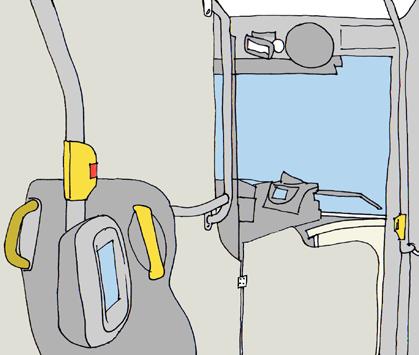

19 En person Resa inom en zon. 1. Håll kortet mot kortläsaren. Byte? Upprepa på nästa fordon. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. När du går av: 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. Flera personer När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Thanks for travelling together One person Travel within one zone. When you board: 1. Touch your card against the card reader. Changing lines? Repeat on the next vehicle. Travel through several zones. When you board: 1. Press the + button. 2. Touch your card against the card reader. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Combine a pay-as-you-go card and a period ticket (also applies to senior citizen cards). When you board: 1. Press the T button. 2. Touch your card against the card reader. When you get off: 3. Touch your card against the card reader again. Changing lines? Repeat on the next vehicle. Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr Several persons Travel within one zone. When you board: 1. Press the V button once for each adult. 2. Press the S button once for each youth (7 to 19 years). 3. Press the K button. 4. Touch your card against the card reader. Changing lines? Repeat step 4 on the next vehicle. Travel through several zones. When you board: 1. Press the button. 2. Press the V button once for each adult. 3. Press the S button once for each youth (7 to 19 years). 4. Press the K button. 5. Touch your card against the card reader again. When you get off: 6. Touch your card against the card reader again. Changing lines? Repeat step 1, 5 and 6 on the next vehicle. When travelling with the pay-as-you-go card, you pay for the kilometres travelled or for the number of zones you travel through. The cheapest option is charged automatically. For more information about prices, see the Västtrafik Travel Planner on vasttrafik.se or in the app. You can also contact the Västtrafik Customer Service at En person Resa inom en zon. 1. Håll kortet mot kortläsaren. Byte? Upprepa på nästa fordon. Resa genom flera zoner. 1. Tryck på Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. Kombinera kontoladdning och periodbiljett (gäller även seniorkort). 1. Tryck på T. 2. Håll kortet mot kortläsaren. När du går av: 3. Håll kortet mot kortläsaren igen. Byte? Upprepa på nästa fordon. 1. Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Urban Municipal 2 zones Adult SEK 28 SEK 40 SEK 69 SEK 97 SEK 126 SEK 154 SEK 183 SEK 194 Youth SEK 21 SEK 30 SEK 52 SEK 73 SEK 95 SEK 116 SEK 137 SEK 146 Resa inom en zon. 1. Tryck på V en gång för varje vuxen. 2. Tryck på S en gång för varje ungdom (7-19 år). 3. Tryck på K för klar. 4. Håll kortet mot kortläsaren. Byte? Upprepa steg 4 på nästa fordon. Flera personer Resa genom flera zoner. 1. Tryck på Tryck på V en gång för varje vuxen. 3. Tryck på S en gång för varje ungdom (7-19 år). 4. Tryck på K för klar. 5. Håll kortet mot kortläsaren. När du går av: 6. Håll kortet mot kortläsaren igen. Byte? Upprepa steg 1, 5 och 6 på nästa fordon. När du reser med kontoladdning betalar du för antal kilometer eller antal zoner. Det billigaste alternativet dras automatiskt. För mer prisinformation, se Västtrafiks Reseplanerare på vasttrafik.se eller i appen. Du kan även kontakta Västtrafiks kundservice på telefon Download the app. 2. Select the desired ticket. 3. Pay with Swish or bank card. 4. Done! Thanks for travelling together. If you travel frequently, you will receive a refund directly in the app! Tätort Kommun 2 zoner Vuxen 28 kr 40 kr 69 kr 97 kr 126 kr 154 kr 183 kr 194 kr Ungdom 21 kr 30 kr 52 kr 73 kr 95 kr 116 kr 137 kr 146 kr E-119 Enkelbiljett Generell Engelsk. Gäller från Enkelbiljett Generell. Gäller från Ladda ner appen. 2. Välj önskad biljett. 3. Betala med Swish eller kontokort. 4. Klart! Tack för att du reser tillsammans. Om du reser ofta får du återbäring direkt i appen! Riktlinjer dekalsättning 19 (20) 3.6 Taxeinformationsdekaler Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. Västtrafik To Go. Single ticket. Pay-as-you-go card. Västtrafik To Go. 15 Enkelbiljett. Tack för att du reser tillsammans Kontoladdning. Västtrafik To Go Enkelbiljett Generell. Gäller från Enkelbiljett Liggande A4 Placeras nära validator överallt i fordonet. Det ska finnas en dekal vid varje enskild validator i fordonet. 16. Enkelbiljett ENG Liggande A4 Placeras rakt under dekal [15] vid den främre validatorn.

20 Riktlinjer dekalsättning 20 (20) 3.7 USB-uttag för laddning Denna dekal är frivillig att använda i bussar med ladduttag. Om dekalen används ska det finnas en dekal vid samtliga uttag i bussen Exempel väggplacering Exempel takplacering 22. Ladduttag Ø35mm. Tryckfärger: PMS 299C och PMS 299C 10% Placeras nära USB-kontakt för laddning av mobiler och surfplattor. Vid placering över sittplats ska texten läsas rättvänd av sittande trafikant.
