1 Västtrafik fordon Färger och dekalplacering på spårvagn M

2 Innehåll Allmän information...3 Arbetsgång för målning och märkning av fordon...3 Stadstrafik, spårvagn M31. Exteriöra färger och dekaler...4 Exteriör. Utsnitt med mått och anvisningar...5 Interiöra färger...6 Tillgänglighet, positioner...7 Tillgänglighet, ramper/liftar...8 Äldreplatser, förhöjda säten...9 Handtag och räcken...10 Kontrastmarkeringar Knappar...12 Dekaler, interiöra...13 Handöglor med beslag...22 Metrolådor

3 Allmän information Västtrafik strävar efter att gentemot allmänheten och våra resenärer ha en så enhetlig profil som möjligt för vårt varumärke. Ett led i detta är att ha en tydligt profilerad fordonspark där resenärerna lätt känner igen sig och enkelt förstår våra dekaler med informationsbudskap. Västtrafiks fordon skall uttrycka öppenhet, tillgänglighet och säkerhet. De skall utstråla hög status, attraktivitet och trygghet. Med anledning av ovanstående gäller särskilda riktlinjer för hur fordonen skall vara lackerade, stripade och vilka dekaler som skall finnas såväl exteriört som interiört för att leva upp till Västrafiks profilprogram. Dekaler som inte finns i designmanualen får ej klistras exteriört eller interiört på fordonen. Undantag för detta är interna informationsdekaler vid förarplatsen samt teknik- och säkerhetsdekaler från fordonstillverkaren. Eventuella önskemål om att lägga till extradekaler skall godkännas av Västtrafik. Det åligger Trafikföretaget att kontrollera att fordonen följer de riktlinjer som är beslutade. Vid eventuella frågetecken kontakta Västtrafik! Denna designmanual är anpassad för att kunna fungera på olika fordonsmodeller. Skulle det vara så att tveksamhet råder kring placering av någon dekal skall Trafikföretaget kontakta Västtrafik innan dekalerna klistras i eller på fordonet. Helene Frahm Västtrafik helene.frahm@vasttrafik.se , Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. 1. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. 2. Kontrollera alltid att uppgifterna är aktuella. 3. Uppdaterade dokumentversioner av Fordonsdesign, allmänna riktlinjer hämtas på: Välj Specifika Fordonsmanualer, välj utifrån trafikslag t.ex. Spårvagn och ladda ner det pdf-dokument du söker. 3

4 Stadstrafik, spårvagn M31. Exteriöra färger och dekaler Dekaler 1. Stadsvapen, 2 st. Art nr Västtrafiklogo med operatörsnamn, 2 st. Bredd 600 mm. Vit klotterskyddad folie. Art nr Videoövervakat fordon, 9 st. 80x120 mm. Art nr Fordonsnummer, 5 st. Höjd 150 mm. Typsnitt Frutiger 55. Folie Avery FasCal Rullstolssymbol, 3 st. 80x80 mm. Art nr Folie, dörr. Avery 866PF Light orange. Art nr , 40mm. 7. Rullstolssymbol, 1 st. 126x 126 mm. Art nr Dekaler 8. Röd fluoriserande folie, Avery 900-3, 2 st. Art. nr Öppna här. 6 st, 70x70mm. Art nr Lyftpunkt, 18 st, 80x40 mm. Art nr Blixt, 6 st, 100 mm. Art nr Ramp ut - Ramp in, 1 st, 80x80mm. Art nr Funktionshinder/äldreplatser, ingång 1 och 3. 3 st 80x80mm. Art nr Ramp maxlast 250kg, 1 st, 80x80mm. Art nr Gul fluorecerande dekal. Art nr Färger Färgkod Färgnamn 68-serien: SGS21010 Gulvit SGS25015 Blå Exempel på leverantör: BASF Coating Refinish Norden AB, Hisings Kärra, tel Reklamkassett: NCS S 5500-N Grå Marklandsgatan Marklandsgatan Ingång 5 Ingång 4 Ingång 3 Ingång 2 Ingång 1 254x54 cm 254x54 cm Marklandsgatan x72 302x x72 302x72 302x Marklandsgatan

5 Video-över vakat fordon Video-över vakat fordon Video-över vakat fordon Exteriör. Utsnitt med mått och anvisningar Centreras mellan fönstren, lejonet framåtriktat 100 Marklandsgatan Målning följer plåtkanten Målning följer plåtkanten centreras mot fordonsnummer Akter Mittdel Framdel Fordonsnr högerkant linjeras mot fönstret. Gäller spårvagnens båda sidor. Frontdel Linjerad med fönstret (Gäller vid alla ingångar) 400 mm från dörrens framkant Linjeras mot lyktornas centrum Marklandsgatan Front, vänstersida 850 mittdel, vänstersida 5 Linjerad mot fönstrets mitt Linjerad mot fönstrets mitt, lejonet riktat framåt. Från klätterskydd till numrets underkant 80 mm Centreras mellan baklyktorna Centreras mellan framlyktorna

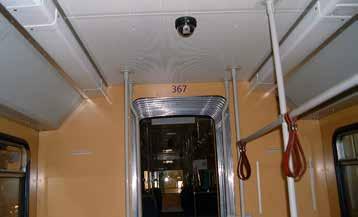

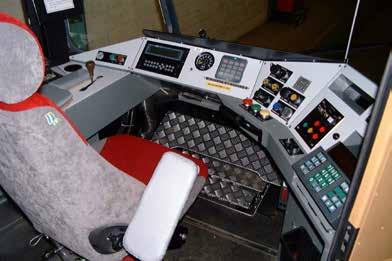

6 Interiöra färger Tak: NCS S 1500-N Snedtak: NCS S 3000-N Väggar: NCS S 2040-Y30R Väggar, laminat: F4156-Caramel Formica, tel Räcken, stolpar, handtag: NCS S 3000-N Dörrar insida: NCS S 5500-N Förarplats Takpaneler: NCS S 1500-N Förarbordets utsida NCS S 9000-N och omkring fönster glanstal 7 Väggar och underrede, dörr insida: NCS S 5500-N Paneler förarbord NCS S 2005-Y20R 6

7 Röd ring ( ) markerar handikapplatser A-del Äldreplatser 2 st, ingång 1, förhöjda säten Tillgänglighet, positioner POS 13A POS 13B POS 4 POS 6 Handtag ska finnas fram. POS 10 POS 11 POS 12 Alla trappsteg ska markeras med gul kontrastmarkering, POS 11 POS 13A POS 13B POS 10 POS 11 POS 12 POS 7 Handtag monteras på vägg vid passagen från A-del till mittdel C-del POS 13B Rullstolsplats 1 st POS 13A POS 14 POS 13B POS 11 2 st, framför ingång 3, mittdel, förhöjda säten. POS 8 Två st vertikala handtag vid mittdörr. Äldreplatser 2 st, bakom ingång 3, mittdel, förhöjda säten. POS 11 B-del POS 13A POS 13B POS 9 Ett vertikalt handtag monteras på vägg vid passagen från B-del till mittdel. POS 10 POS 11 POS 12 POS 13A POS 13B POS 10 POS 11 POS 12 7

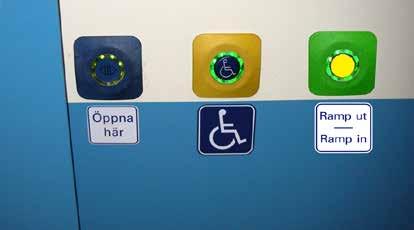

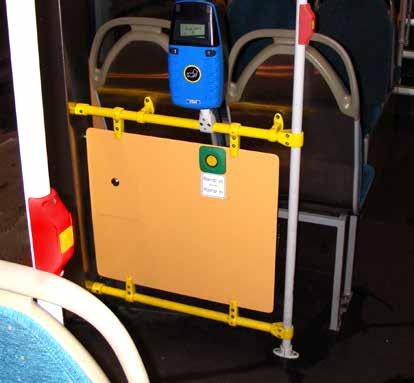

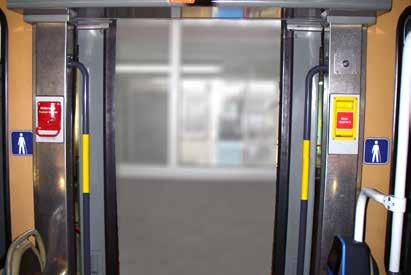

8 Tillgänglighet, ramper/liftar Rampknapp med dekal ska finnas på spårvagnens utsida. Rampknappen ska ha grön ring och gult, upphöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rampknapp på spårvagnens insida ska ha grönt hus med gult, förhöjt trycke. Föreslås EAO nr frontring grön. EAO nr , trycke gul, eller motsvarande fabrikat. Rullstolsplats 8

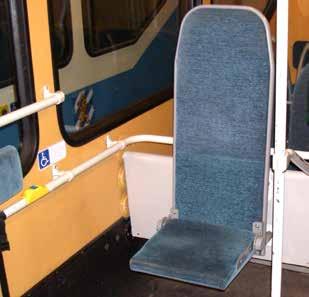

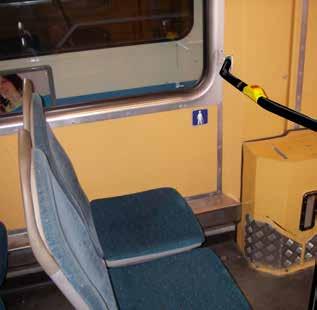

9 Äldreplatser, förhöjda säten Äldreplatser två st vid ingång 1, vänster sida. Sätenas höjd ska vara mm från golv till överkant säte. POS 4. Belysning Dörrbelysning på alla dörrar ska ha starkare lampa. Lampglaset ska avskärmas mot spårvagnens insida. POS 10. 9

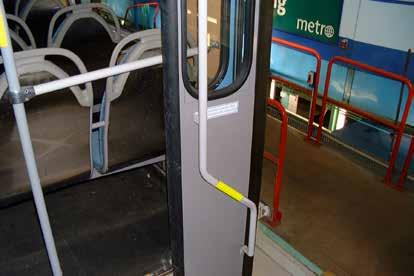

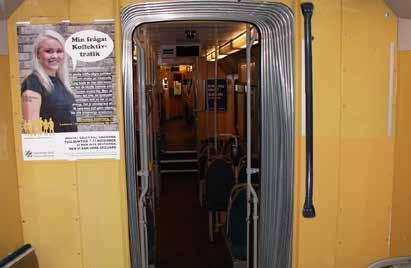

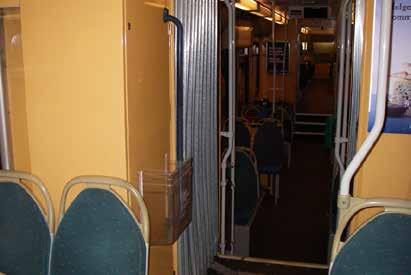

10 Handtag och räcken Ingång 1 Lutande handtag ska finnas fram. Grå färg: NCS S 8000-N Befintligt handtag på förardörr behålles. POS 6. Handtag ska finnas i passagen mellan A-del till C-del. M32-handtag Färg: NCS S 8000-N. (Grå) POS 7 Ingång 3 Vertikala handtag ska finnas i ingången. M32-handtag. Kontrastmarkeras ca 300 mm. Färg: NCS S 8000-N (Grå). POS 8. Ett handtag på höger sida ska finnas i passagen mellan B-del till C-del. Färg: NCS S 8000-N (Grå). POS 9. 10

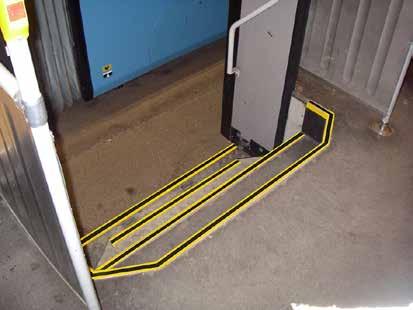

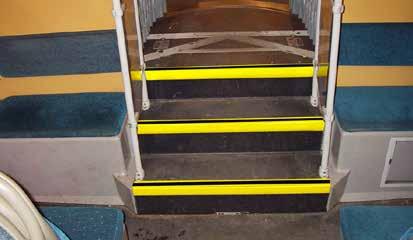

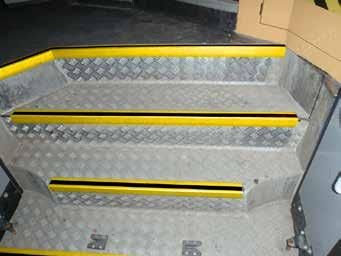

11 Kontrastmarkeringar Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. POS 11. Alla trappsteg ska ha bra gul kontrastmarkering. Ny kontrastmarkering appliceras vid behov. Trappa mellan A-B- del till C-del. POS 11. Gul kontrastmarkering ska finnas på handtagen vid alla dörrar. Längd min 100mm mm i var ände görs svart. POS

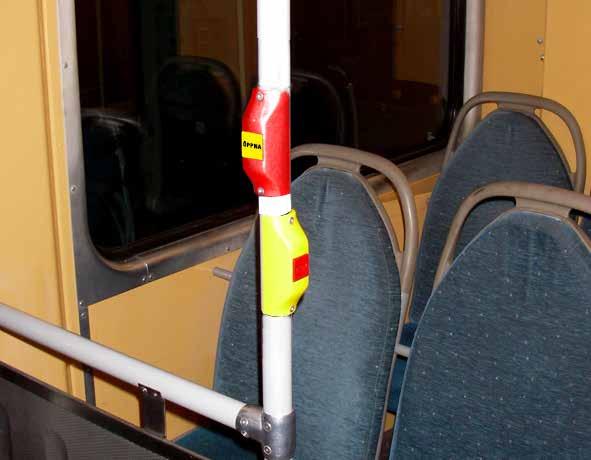

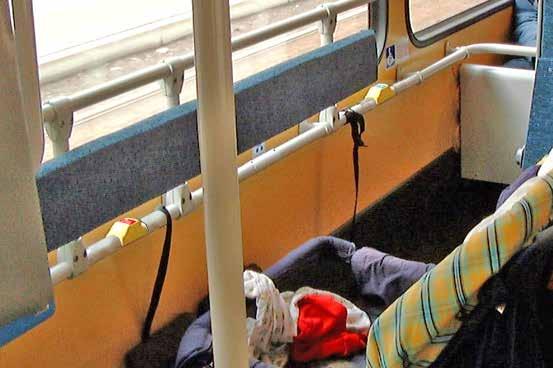

12 Knappar Öppna-dörrknapparna ska ha rött hus och gult, upphöjt trycke med texten ÖPPNA i svart. Föreslås HAPPICH Nr 571 E314 eller motsvarande. Svart markering mm över och under knapparna där det är möjligt. Gäller alla knappar på stänger. Text på knappar ska även finnas i punktskrift. POS 13A. Stoppknapp. Trycke ska vara upphöjd i förhållande till knapphuset. Gult hus, rött trycke. Föreslås HAPPICH Nr eller motsvarande. POS 13B. Platsen kompletteras med en vanlig stoppknapp, gult hus med rött, upphöjt trycke. Kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS 14. Befintlig stoppknapp rullstolsplats kompletteras med svart markering mm på var sida knappen. Text på knapp ska även finnas i punktskrift. POS

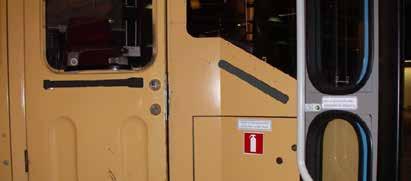

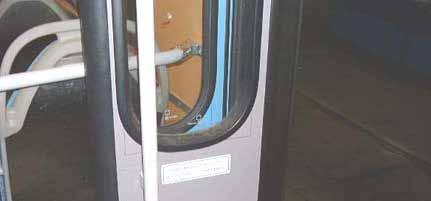

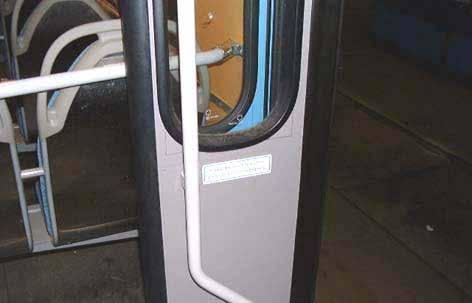

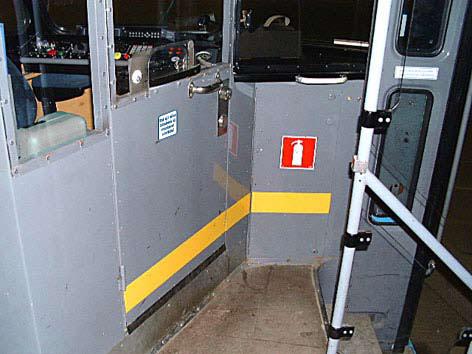

13 Dekaler, interiöra Förarplats: Art nr Brandsläckare. Mittemot ingång 1. 80x80 mm. 200 mm Stå ej här! Dörren får ej blockeras. Centreras på dörren Gul tejp 100 mm Ingång 1: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Stå ej här! Dörren får ej blockeras. Förarplats: Gul varningstejp. Bredd 100 mm. Stå ej här Art nr: 160x120 mm Ingång 1: M31, Förardörr Art nr GS Föraren säljer inte biljetter. 80X200mm 13

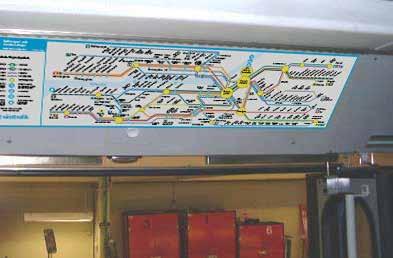

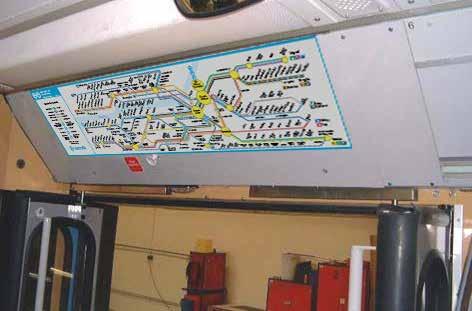

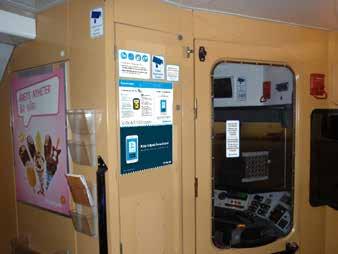

14 Dekaler, interiöra Art nr Samlad information, hundpil åt vänster.160x120 mm. Placeras på förarplatsväggens utsida. Förarplats, utsida: Art nr GS Videoövervakat fordon. 80x120 mm. Tilläggsavgift 1200kr, 80x80 mm Art nr GS Art nr Dekal Enkelbiljett Göteborg ++ Enkelbiljett, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Art nr Dekal Västtrafik To Go A4 Ingång 1: Art nr GS Linjekarta. Över ingång 1. Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Nödöppnare, 80x80 mm. 14

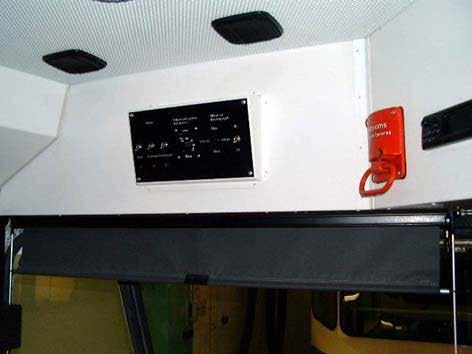

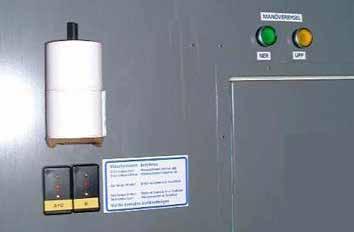

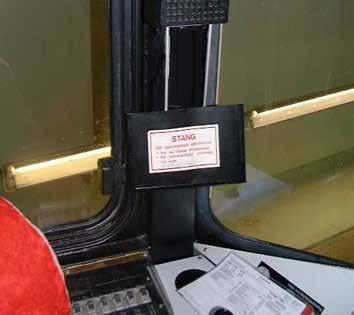

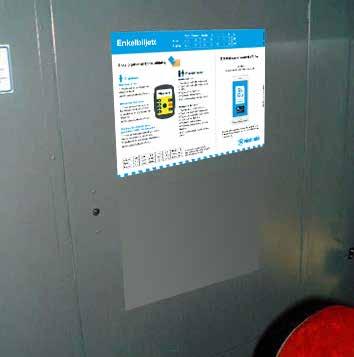

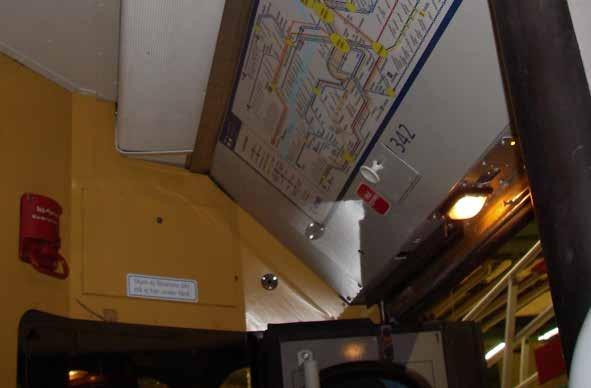

15 Dekaler, interiöra Förarplats: Fordonsnummer. Placeras ovanför förarplatsen. 80x80 mm. Art nr GS Videoövervakat fordon. 80x120 mm. Förarplats: Art nr Enkelbiljett Göteborg ++, A4. Placeras bakom förarstol. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Förarplatsen: Art nr GS Videolysdioder, 115x70 mm. Art nr GS Manöverbygel Art nr GS Upp Art nr GS Ner Förarplatsen: Art nr GS Stäng det öppningsbara sidofönstret... 15

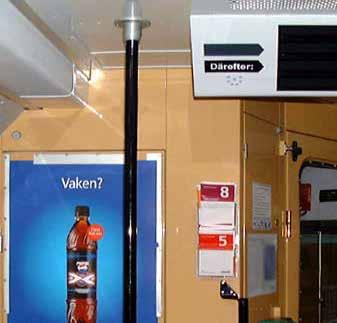

16 Dekaler, interiöra Ingång 1: Hållare för turlistor. Placeras på utsidan av förarplatsens bakre vägg. Art nr GS Videoövervakat fordon. 80x120 mm. Ingång 1: Art nr GS xxxxxx Platser för personer med funktionshinder. Vänster sida. 126x126 mm. Ingång 1: Art nr GS Barnvagnsplats. 80x80 mm. Höger sida fram. Ingång 2: Art nr GS Linjekarta. Fordonsnummer. Över dörröppningen. 80x80 mm. Art nr GS Nödöppnare. 80x80 mm. 16

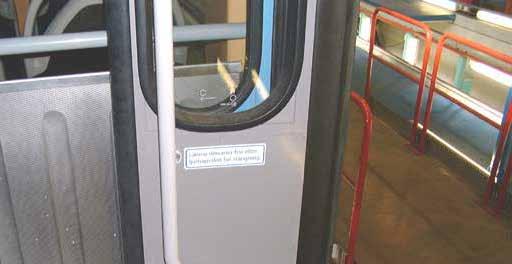

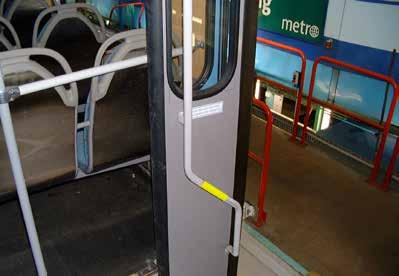

17 Dekaler, interiöra Ingång 2: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. Ingång 2: Art nr Enkelbiljett Göteborg ++, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. 17

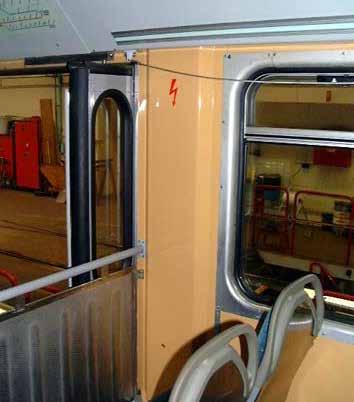

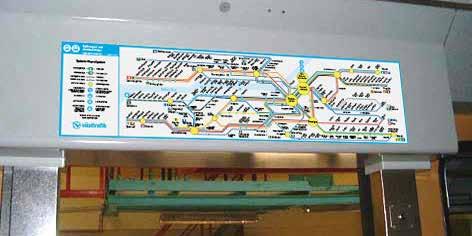

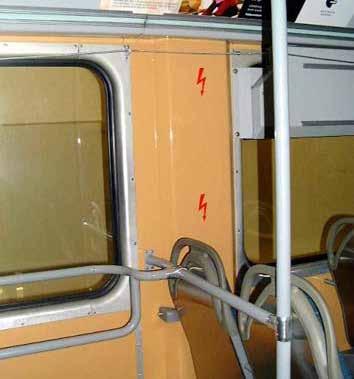

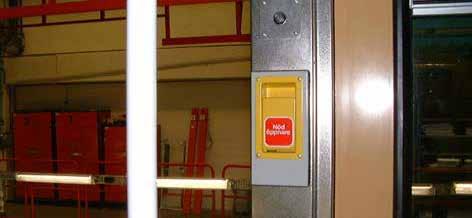

18 Dekaler, interiöra Ingång 2: Art nr GS Elsymbol. Placeras på höger sida efter ingång 2. Art nr GS Elsymbol. Placeras på vänster sida, mittemot ingång 2. Ingång 3: Fordonsnummer. Över dörrar. 80x80 mm. Art nr GS Linjekarta. Över ingång 3. Ingång 3: Art nr GS Nödöppnare. Placeras till höger om ingång 3. 80x80 mm. 18

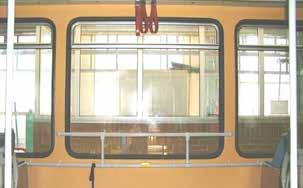

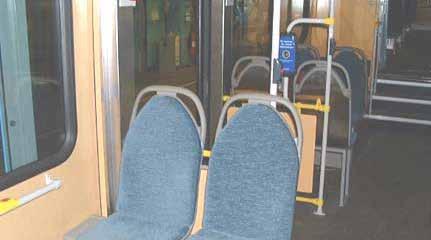

19 Tryck på knappen Mölndal. Därefter trycker du fram beloppet, 25 kr för Vuxen eller 19 kr för Skolungdom. Tryck beloppet i en följd. Ex. 25 kr, tryck Tryck på knappen Godkänn. Fortsätt med punkt 2. Press the Mölndal button. Then press the amount of 25 kr for adults or 19 kr for youths. Press the amount in a consequence. E.g. 25 kr, press Press the button OK (Godkänn). Continue with point 2. Taste Mölndal drücken. Dann wählen Sie den Preis von 25 kr für Erwachsene oder 19 kr für Jugendliche. Drücken Sie die Menge in einer folge. Zum Beispiel 25 kr, 2500 drücken. Drücken Sie Genehmigen (Godkänn). Mit Punkt 2 fortsetzen. Dekaler, interiöra Ingång 3: Art nr GS Barnvagnsplats. 80x80 mm. Art nr GS Rullstolsplats. 167x70mm. Ingång 3: Art nr GS Videoövervakat fordon. Mittemot ingång 3. 80x120 mm. Biljetter / Tickets / Fahrkarten Välj biljett För information, tryck på Hjälp. Select ticket: For information, press English, then Help. Wählen Sie Ihre Fahrkarte: Für Information, erst auf Deutsch, dann Hilfe drücken. Lägg mynten i skålen upptill eller dra ditt bankkort Put the coins in the bowl or swipe bank card. Die Münzen in die Schale legen oder Kreditkarte durchziehen. Tag biljett och växel nedtill Take your ticket and change at the bottom. Die Fahrkarte und das Wechselgeld unten entnehmen. Resa/Reisen/Travelling inom Mölndal Trevlig resa / Pleasant journey / Gute Reise Dekal utgår när ny automat monterats. Information om biljettköp visas på automatens display Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126mm, 1 st. Placeras på vänster sida om ingång 3. Ingång 3: Art nr GS xxxxxx Funktionshinder/äldreplats. 126x126 mm, 1 st. Placeras på höger sida om ingång 3. 19

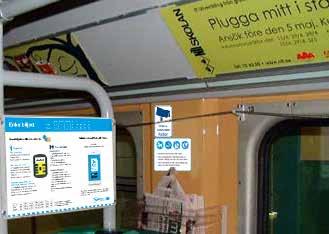

20 Dekaler, interiöra Ingång 4: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 4. Ingång 4: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil åt vänster. 160x120 mm. Placeras upptill, vänster om dörren. Ingång 4: Art nr Enkelbiljett Göteborg ++, A4. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. 20

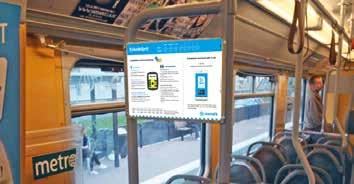

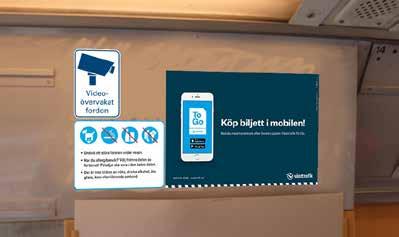

21 Dekaler, interiöra Ingång 5: Art nr GS Nödöppnare. 80x80 mm. Fordonsnummer. 80x80 mm. Art nr GS Linjekarta. Över ingång 5. Ingång 5: Art nr GS Placeras på de dörrhalvor som är längst från gångjärnen. 2 st, 165x47 mm. Ingång 5: Art nr Enkelbiljett Göteborg ++, A4. Art nr GS Videoövervakat fordon. 80x120 mm. Art nr GS Samlad information, hundpil nedåt 160x120 mm. Placeras upptill, mittemot dörren. Vid beställning av betalinformationsdekaler, kontakta Strömbergs: Har man inget lösen sedan tidigare, gå in på fliken kontakt. Ingång 5: Art nr Dekal Västtrafik To Go A4. 21

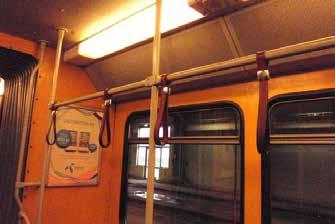

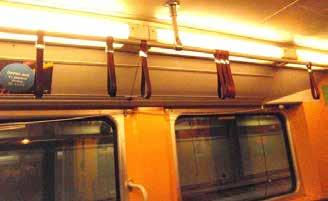

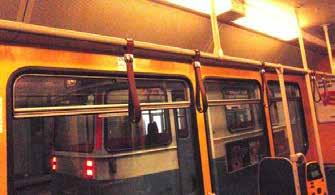

22 Handöglor med beslag 22 st Handögla till ledstång läder med beslag Art nr GS , C-del (ingång 3), 11 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 4), 8 st Handögla till ledstång läder med beslag Art nr GS , B-del (ingång 5), 3 st 22

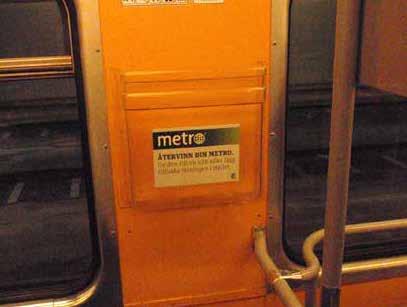

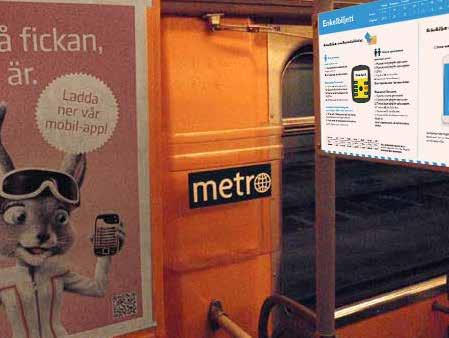

23 Metrolådor 4 st Metrolåda Art nr GS A-del, Ingång 2, 1st Metrolåda Art nr GS A-del, Ingång 2, 1st Metrolåda Art nr GS B-del, Ingång 4, 1st Metrolåda Art nr GS B-del, Ingång 5, 1st 23
