1 Västtrafik fordon Färger och dekalplacering Instruktioner för tåg Regina

2 Innehåll Innehåll 2 Arbetsgång för målning och märkning av fordon 3 Färgkoder för exteriör målning 4 Implementering av nya dekaler 5 Exteriöra dekaler - profilering 7 Exteriöra dekaler trafikantinfo, översikt 9 Exteriöra dekaler, trafikantinfo, dekaler h450mm 10 Exteriöra dekaler trafikantinfo, vagndel A 11 Exteriöra dekaler trafikantinfo, vagndel TO 12 Exteriöra dekaler trafikantinfo, vagndel B 13 Exteriöra dekaler - tekniska dekaler 14 Interiöra dekaler trafikantinfo, översikt 16 Interiöra dekaler trafikantinfo, alla passagerardörrar 17 Interiöra dekaler trafikantinfo, alla kortläsare 18 Interiöra dekaler trafikantinfo, nödlägesinstruktioner 19 Interiöra dekaler trafikantinfo, informationsdekal 23 Interiöra dekaler trafikantinfo, vagndel A. Tyst avdelning 25 Interiöra dekaler trafikantinfo, vagndel A 27 Interiöra dekaler trafikantinfo, vagndel TO 31 Interiöra dekaler trafikantinfo, vagndel B 33 Interiöra dekaler, teknisk information. Skåp K13, K14 39 Dekaler, stycklista 40 Placering av tillbehör, layout 41 Placering av tillbehör 42 Dekaler för prisinformation (Informationstavlor) 44 Dekaler, Jönköpings Länstrafik 45 Hjärtstartare 46 2

3 Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Kontrollera alltid att uppgifterna är aktuella genom att gå till: När startsidan kommer upp, välj Designmanualer och trafikslag Tåg. Ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 3

4 Färgkoder för exteriör målning A-vagn 4 TO-vagn B-vagn Färger Färgkod Färgnamn Tak och dörrdekor NCS S 0580-Y10R Gul Autocoat BT480 Dörrblad NCS S 2000-N Vit Handikappdörr NCS S 0585-Y50R Light Orange Avery 866 PF Exempel på leverantör: Akzo Nobel Car Refinishes AB, tel Designmanual Regina Västtrafik AB

5 Implementering av nya dekaler För att underlätta arbetet och säkerställa en gemensam profil för Västtrafik, är det nödvändigt att följa riktlinjerna i denna instruktion både exteriört och interiört. Dekaler för tågtrafikanter ska vara lika för alla tåg som körs av Västtrafik och Västtågen Storlek, placering och antal specificeras i detta dokument, fordonets dekalbilaga, som laddas ner från Västtrafiks hemsida. Se sid 3. Observera att de blå remsor med informationssymboler, som sitter interiört över varje ingång är unika för varje ingång och är märkt med ett unikt ID. Den befintliga dekalen Tilläggsavgift samt betalinformationstavlor ska behållas. Alla lösa dekaler som inte sitter vid anpassad plats tas bort. (Anpassade platser : prioplatser, cykel, rullstol, barnvagn, även brandsläckare). T.ex. ska dekaler på Reginas glasväggar tas bort. Alla linjekartor över passagerardörrar tas bort. Alla utvändiga dekaler på passagerardörrar tas bort, ersätts med den nya serien. Sätt uppradade dekaler med 5 mm mellanrum. Alla gamla brandsläckardekaler tas bort och ersätts med nya från den nya dekalserien. Placering på samma höjd, 185 cm över golv i alla tåg om ej annat anges. Hjärtstartardekaler ska finnas på ingångsremsorna på alla tåg. Ta bort alla dekaler på fönster: Kasta inte ut flaskor.. osv. Behåll NFC-taggar (Avista-taggar)! Dessa NFC-taggar kan finnas uppklistrade ini och utanpå fordon. Storleken på NFC-taggar är upp till Ø 3 cm. Antingen en tunn dekal eller, för utomhusbruk, på metallplatta med plasthölje. NFC-taggar används för in- och utcheckning av städföretagens personal. Om dessa taggar kommer i konflikt med annan märkning, kontakta fordonsförvaltaren för resp fordon. /forts. 5

6 Implementering av nya dekaler Tryckfärger/folie som används på exteriöra dekaler: Dekal: Färgkod Färgnamn Västtrafiksymbol Folie 3M eller liknande Västtrafikblå Västtågen Folie 3M eller Avery 881PF (grå) Västtågengrå Fordonsnummer Folie 3M eller Avery 881PF (grå) Västtågengrå Anvisade platser PMS 295C; Folie 3M Mörkblå Förbudsdekal PMS Red 032 C och Process BlackC Röd och svart Dekaler H450 Folie 3M eller liknande Vit Öppnadekal PMS Process BlackC Svart Vit klotterskyddad folie till lösa dekaler 85x85mm och 450x450mm Tryckfärger/folie som används på interiöra dekaler: Dekal: Färgkod Färgnamn Remsa, bakgrund PMS 299C Västtrafikblå Remsa, ikoner PMS 295C, 347C Mörkblå, grön Anvisade platser PMS 295C Mörkblå Brandsläckare PMS Red 032C Röd Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsor Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. 6

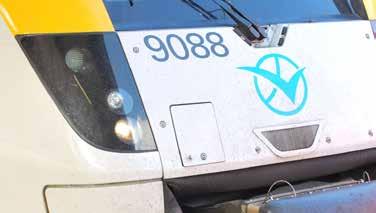

7 Exteriöra dekaler - profilering A-vagn 4 TO-vagn B-vagn mm 1. Befintlig Västtrafiksymbol, 2 st, höjd 360 mm. 2. Västtågenlogotyp, 4 st, höjd 550mm. Centreras under fönster enl bild, 150 mm under fönsterlist. 3. Västtågen, I samarbete st, bredd 375. Placering, se nästa sida! 4. Fordonsnummer, 2 st, höjd 150 mm. Typsnitt Univers Regular. 7

8 Exteriöra dekaler, profilering på dörrar A-vagn TO-vagn B-vagn Västtågen i samarbete..., 12 st, bredd 375 mm Centreras på alla vänsterdörrar. Placeras 50 mm nedanför vit överkant enligt figur. 8

9 Designmanual Regina Västtrafik AB Exteriöra dekaler trafikantinfo, översikt Salong A Salong B REG A dörr 2 Toalett A-vagn Gäller tåg nr: , , Barnvagns- & cykelplats REG A dörr 1 Salong A Salong C REG A dörr 4 REG A dörr 3 Salong B REG TO dörr 2 Salong C REG TO dörr 4 REG TO dörr 1 TO-vagn Salong C REG B dörr 3 REG TO dörr 3 Salong B hkp-toa REG B dörr 1 Salong A Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Orientering efter vagnsdelar och ingångs-id. Vagndel A A VTA 3292 X-50 -A VTA 3292 X-50 -A Ingångs-ID REG A dörr 1; REG A dörr 2 REG A dörr 3; REG A dörr 4 TO TO B B VTA 2187 UB5 X VTA 2187 UB5 X VTA 3292 X-50 -B VTA 3292 X-50 -B REG TO dörr 1; REG TO dörr 2 REG TO dörr 3; REG TO dörr 4 REG B dörr 1; REG B dörr 2 REG B dörr 3; REG B dörr 4 Kom ihåg: Montera 85x85mm-dekaler med 5 mm mellanrum. Centrera dekalerna vertikalt på det högra grå dörrfältet. Linjera översta dekalen med gul överkant enligt bilden till uppe till höger. På tillgänglighetsanpassad ingång, linjera nedersta dekalen med orange underkant enligt bild nere till höger. 9

10 Exteriöra dekaler, trafikantinfo, dekaler h450mm A-vagn TO-vagn B-vagn 107,5 Dekaler för trafikanter på perrong. Synavstånd >3m. 450x450mm. Folie 3M (Vit blank) Antiklotterlaminat. Centreras över fönster A dörr Tystare 2 st Pälsdjur 4 st Linjeras mot fönsterkant A dörr 3 Linjeras mot fönsterkant Fordon , , Cyklar 2 st 4 st* Barnvagnar 2 st 4 st* Rullstolsplatser 2 st B dörr 2 *) På tåg , och st annars 2 st. 10

11 Exteriöra dekaler trafikantinfo, vagndel A Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 Tystare pl. 85x85mm Ej rökning, 85x85mm ID: REG A dörr 1 ID: REG A dörr 2 Barnvagn, 85x85mm Gäller tåg , och Cykel, 85x85mm Gäller tåg , och ID: REG A dörr 3 ID: REG A dörr 4 Pälsdjur, 85x85mm Ej rökning, 85x85mm 11

12 Exteriöra dekaler trafikantinfo, vagndel TO Salong A REG TO dörr 2 Salong B REG TO dörr 4 Salong C TO-vagn REG TO dörr 1 REG TO dörr 3 Ej rökning, 85x85mm ID: REG TO dörr 1 ID: REG TO dörr2 Ej rökning, 85x85mm ID: REG TO dörr 3 ID: REG TO dörr 4 12

13 Exteriöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Ej rökning, 85x85mm ID: REG B dörr 3 ID: REG B dörr 4 Rullstol, 85x85mm Barnvagn, 85x85mm Cykel, 85x85mm Ej rökning, 85x85mm ID: REG B dörr 1 ID: REG B dörr 2 13

14 Exteriöra dekaler - tekniska dekaler A-vagn Båda sidor 001 Motsatta sidan UB-vagn Båda sidor 016 Motsatta sidan Centreras mellan fönstren Tekniska dekaler 001. Långbalksmärkning A-vagn, 2 st Långbalksmärkning B-vagn, 2 st Nummerserie. Långbalksmärkning A-vagn, 2 st 012. Nummerserie. Långbalksmärkning B-vagn, 2 st 016. Långbalksmärkning UB-vagn, 2 st Nummerserie. Långbalksmärkning UB-vagn, 2 st OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör Båda sidor Centreras mellan fönstren Placering av nummerserie, exempel B-vagn. Gäller även A- och UB-vagn Motsatta sidan B-vagn 80 Placering av långbalksmärkning, exempel B-vagn. Gäller även A- och UB-vagn. Designmanual Regina Västtrafik AB

15 Exteriöra dekaler - tekniska dekaler Typsnitt: Univers Regular (55 Roman) Foliefärg NCS S N-8000 Mörkgrå Långbalksmärkning A-vagn. Texthöjd: VTA 100 mm; X5X 60 mm; mm Långbalksmärkning B-vagn. Texthöjd: VTA 100 mm; X5X 60 mm; mm Långbalksmärkning Mellanvagn. Texthöjd: VTA 100 mm; UB5X 60 mm; mm Nummerserie. Långbalksmärkning A-vagn. Texthöjd: 80 mm Nummerserie. Långbalksmärkning B-vagn. Texthöjd: 80 mm Nummerserie. Långbalksmärkning Mellanvagn. Texthöjd: 80 mm Nummerserie. Placeras tydligt i förarhytt A-vagn. Texthöjd: 25 mm Nummerserie. Placeras tydligt i förarhytt B-vagn. Texthöjd: 25 mm OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 15

16 Designmanual Regina Västtrafik AB Interiöra dekaler trafikantinfo, översikt Salong A Salong B REG A dörr 2 Toalett A-vagn REG A dörr 1 Salong A Salong C REG A dörr 4 Gäller tåg nr: , , Barnvagns- & cykelplats REG A dörr 3 Salong B REG TO dörr 2 Salong C REG TO dörr 4 REG TO dörr 1 TO-vagn Salong C REG B dörr 3 REG TO dörr 3 Salong B hkp-toa REG B dörr 1 Salong A Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Orientering efter vagnsdelar och ingångsnummer. Vagndel A A VTA 3292 X-50 -A VTA 3292 X-50 -A Ingångs-ID REG A dörr 1; REG A dörr 2 REG A dörr 3; REG A dörr 4 TO TO B B VTA 2187 UB5 X VTA 2187 UB5 X VTA 3292 X-50 -B VTA 3292 X-50 -B REG TO dörr 1; REG TO dörr 2 REG TO dörr 3; REG TO dörr 4 REG B dörr 1; REG B dörr 2 REG B dörr 3; REG B dörr 4 Kom ihåg: Montera 60x60mm-dekaler med underkant 185 cm över golv om ej annat anges. Observera att remsorna över passageraringångarna alla har ett specifikt ID förtryckt nere till vänster. Tidigare gällande ID för remsaposition, tryckt i nedre vänstra hörnet av remsan, anges i dokumentet inom parentes, t.ex. (REG-A-1) Alla passagerardörrar förses med dekal för öppnaknapp och varningsdekal Luta Er ej mot dörren, se exempel på nästa sida! 16

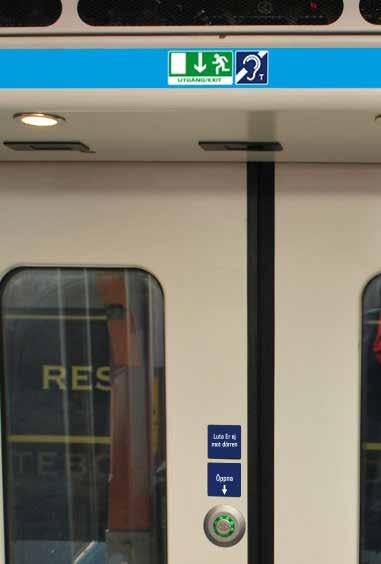

17 Interiöra dekaler trafikantinfo, alla passagerardörrar Luta Er ej.. 60x60 mm 12 st Öppna 60x60 mm 12 st Placeras centrerat över öppnaknappen, Öppna 10 mm över knappen, 5 mm mellan dekalerna. 17

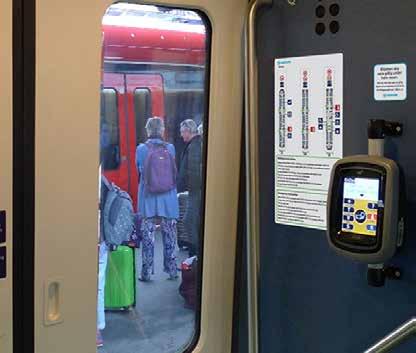

18 Interiöra dekaler trafikantinfo, alla kortläsare Tilläggsavgift 80x80 mm 12 st Placeras centrerad över och nära kortläsaren som förstahandsval. Hitta alternativa placeringar när förstahandsval ej fungerar. Dekalen ska vara väl synlig. 18

19 Designmanual Regina Västtrafik AB Interiöra dekaler trafikantinfo, nödlägesinstruktioner Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 Dekalen Nödutrymningsplan beställes via IVAB, tel , Placeras på tåg som tidigare har Bombardiers nödutrymningsplan, höjd ca55cm och ersätter denna. På äldre fordon sitter utrustning monterad på väggen där dekal ska monteras, i X52Efordon en givare och tidningskorg. Tidningskorgen demonteras, givaren ska vara kvar. Se även sida 25. Nödutrymningsplan 212x420 mm. Placeras vid A dörr 2. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. Nödutrymningsplan 212x420 mm. Placeras vid ingång A dörr 3. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. 19

20 Designmanual Regina Västtrafik AB Interiöra dekaler trafikantinfo, nödlägesinstruktioner Salong A REG TO dörr 2 Salong B REG TO dörr 4 Salong C TO-vagn REG TO dörr 1 REG TO dörr 3 Nödutrymningsplan 212x420 mm. Placeras vid TO dörr 2. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. Nödutrymningsplan 212x420 mm. Placeras vid TO dörr 3. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. 20

21 Designmanual Regina Västtrafik AB Interiöra dekaler trafikantinfo, nödlägesinstruktioner Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Nödutrymningsplan 212x420 mm. Placeras vid ingång B dörr 3. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. Nödutrymningsplan 212x420 mm. Placeras vid ingång B dörr 1. Ersätter befintlig Bombardierdekal och monteras på samma höjd som denna. 21

22 Designmanual Regina Västtrafik AB Interiöra dekaler trafikantinfo, nödlägesinstruktioner Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar B-vagn REG B dörr 4 Barnvagnar, cyklar REG B dörr 2 Nödutrymningsdekal. På äldre fordon sitter det utrustning monterad på den vägg där dekalen ska monteras i X52-E fordon, en givare samt en hållare för tidningar. Tidningar finns ju inte ombord längre. Förslag: hållaren demonteras. Givaren måste sitta kvar. Nödutrymningsdekal monteras under givare. Se bilder nedan. Nödutrymningsplan, äldre fordon Tidningskorg demonteras Nödutrymningsplan 212x420 mm. Placering på äldre fordon. Ersätter befintlig Bombardierdekal. 22

23 Interiöra dekaler trafikantinfo, informationsdekal Informationsdekal för 2-vagnars Regina, vagn A Dekalen Informationsdekal beställes via IVAB, tel , Placeras på Reginatåg med två vagnar. Informationsdekal 212x420 mm. Placeras vid A dörr 2. (Ersätter ev. befintlig Bombardierdekal och monteras på samma höjd som denna.) Det sitter ev. utrustning monterad på den vägg där dekalen ska monteras, en givare samt en hållare för tidningar. Givaren måste sitta kvar. Tidningar finns ju inte ombord längre, så hållaren demonteras. Informationsdekal monteras under givaren. Se bild! Informationsdekal 212x420 mm. Placeras vid A dörr 3. (Ersätter ev. befintlig Bombardierdekal och monteras på samma höjd som denna.) 23

24 Interiöra dekaler trafikantinfo, informationsdekal Informationsdekal för 2-vagnars Regina, vagn B Det sitter ev. utrustning monterad på den vägg där dekalen ska monteras, en givare samt en hållare för tidningar. Givaren måste sitta kvar. Tidningar finns ju inte ombord längre, så hållaren demonteras. Informationsdekal monteras under givaren. Se bild! Informationsdekal 212x420 mm. Placeras vid A dörr 3. (Ersätter ev. befintlig Bombardierdekal och monteras på samma höjd som denna.) Informationsdekal 212x420 mm. Placeras vid B dörr 1. (Ersätter ev. befintlig Bombardierdekal och monteras på samma höjd som denna.) 24

25 Interiöra dekaler trafikantinfo, vagndel A. Tyst avdelning Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 120mm Tyst avdelning, Vagndel A vid dörrar till salong A. Välkommen till tystare platser 297x190mm Placeras 1400mm från golv, 120mm från dörrkant enl bild. 1400mm Tyst avdelning, Vagndel A vid dörrar till salong A. Du lämnar tystare platser 297x190mm Passas in baksida mot baksida mot Välkommen..., se ovan! 25

26 Interiöra dekaler trafikantinfo, vagndel A. Tyst avdelning Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Gäller tåg nr: , , Toalett Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 120mm 1300mm Tyst avdelning, Vagndel A, salong A. Du sitter på tystare platser, 500x310mm Placeras 1300mm över golv, 120mm från list. Tyst avdelning, Regina 2-vagn. Vagndel A, salong A. Placering som Reg 3-vagn. Tyst avd. 60x60mm. 2 st Placeras på vägg mellan fönster centrerad på panelen vid det större fönstret och linjerad i överkant med detta. Tyst avd. 60x60mm. 2 st Placeras på vägg mellan fönster, centrerad på panelen vid det större fönstret och linjerad i överkant med detta. 26

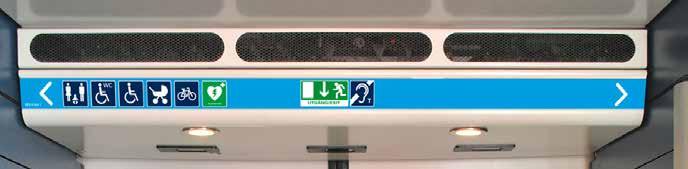

27 Interiöra dekaler trafikantinfo, vagndel A Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 REG A dörr 2 Dekalremsa, 1280x58mm, ID: REG A dörr 2 (REG-A-1) REG A dörr 1 Dekalremsa, 1280x58mm, ID: REG A dörr 1 (REG-A-2) OBS! ID för ingångsremsor över passagerardörrar följer numera BTs dörrbeteckningar. Vid ändring av symboler på befintlig remsa används den förtrycka ID som sitter nere till vänster på var remsa. Den tidigare beteckningen anges i texten inom parentes, t.ex.: (REG-A-1). 27

28 Interiöra dekaler trafikantinfo, vagndel A Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Gäller tåg nr: , , Toalett Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 REG A dörr 4A Dekalremsa, 1280x58mm, ID: REG A dörr 4A (REG-A-3) REG A dörr 3A Dekalremsa, 1280x58mm, ID: REG A dörr 3A (REG-A-4) Endast fordon , samt : REG A dörr 4B Dekalremsa, 1280x58mm, ID: REG A dörr 4B (REG-A-3) Endast fordon REG A dörr 3B Dekalremsa, 1280x58mm, ID: REG A dörr 3B (REG-A-4) Endast fordon OBS! ID för ingångsremsor över passagerardörrar följer numera BTs dörrbeteckningar. Vid ändring av symboler på befintlig remsa används den förtrycka ID som sitter nere till vänster på var remsa. Den tidigare beteckningen anges i texten inom parentes, t.ex.: (REG-A-1). 28

29 Interiöra dekaler trafikantinfo, vagndel A Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 WC, 60x60 mm, 2 st, 120x60 mm, 4 st Salong A & B Placeras utanför säteskant samt över fönster enl bild. Pälsdjur, 60x60 mm, 2 st. Placeras centrerad på panelen vid det större fönstret och linjerad i överkant med fönster enl bild, på var sida mittgång. 29

30 Interiöra dekaler trafikantinfo, vagndel A Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 Brandsläckare, 60x60 mm, 2 st Placeras185cm över golv på båda sidor av glaset Gäller endast tåg nr , och Cyklar, 60x60 mm, 1 st Dekalerna linjeras med överkant fönster enligt bild. Barnvagnsplats, 60x60 mm, 1 st Pälsdjur, 60x60 mm, 2 st. Placeras centrerad på panelen vid det större fönstret och linjerad i överkant med fönster enl bild, på var sida mittgång. 30

31 Interiöra dekaler trafikantinfo, vagndel TO Salong A REG TO dörr 2 Salong B REG TO dörr 4 Salong C ndelskning TO-vagn REG TO dörr 1 REG TO dörr 3 REG TO dörr 1 Dekalremsa, 1280x58mm, ID: REG TO dörr 1 (REG-UB-2) REG TO dörr 2 Dekalremsa, 1280x58mm, ID: REG TO dörr 2 (REG-UB-1) REG TO dörr 3 Dekalremsa, 1280x58mm, ID: REG TO dörr 3 (REG-UB-4) REG TO dörr 4 Dekalremsa, 1280x58mm, ID: REG TO dörr 4 (REG-UB-3) OBS! ID för ingångsremsor över passagerardörrar följer numera BTs dörrbeteckningar. Vid ändring av symboler på befintlig remsa används den förtrycka ID som sitter nere till vänster på var remsa. Den tidigare beteckningen anges i texten inom parentes, t.ex.: (REG-A-1). 31

32 Interiöra dekaler trafikantinfo, vagndel TO Salong A REG TO dörr 2 Salong B REG TO dörr 4 Salong C TO-vagn REG TO dörr 1 REG TO dörr 3 Brandsläckare, 60x60 mm, 2 st Placeras185cm över golv på båda sidor av glaset 185 cm, 120x60 mm, 4 st Placeras utanför säteskant samt över fönster enl bild. 32

33 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar - B-vagn REG B dörr 4 REG B dörr 2 REG B dörr 1 Dekalremsa, 1280x58mm, ID: REG B dörr 1 (REG-B-3) REG B dörr 2 Dekalremsa, 1280x58mm, ID: REG B dörr 2 (REG-B-4) REG B dörr 3 Dekalremsa, 1280x58mm, ID: REG B dörr 3 (REG-B-1) REG B dörr 4 Dekalremsa, 1280x58mm, ID: REG B dörr 4(REG-B-2) OBS! ID för ingångsremsor över passagerardörrar följer numera BTs dörrbeteckningar. Vid ändring av symboler på befintlig remsa används den förtrycka ID som sitter nere till vänster på var remsa. Den tidigare beteckningen anges i texten inom parentes, t.ex.: (REG-A-1). 33

34 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2, 120x60 mm, 2 st Placeras utanför säteskant samt över fönster enl bild. 120x60 mm, 2 st. Placeras centrerat över stolsryggen enligt bild. Placeras också vid plats med benutrymme i gruppen med tre stolar enligt bild. Gäller tåg , och

35 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Brandsläckare, 2 st 60mm, 2 st Placeras på 185 cm höjd över golv, på båda sidor glaset. WC m skötbord, 60x60 mm, 2 st. Rullstolsanp. WC, 60x60 mm, 2 st. Placeras 185 cm över golv centrerat på dörren, samt på utstickande gavel. 35

36 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Flytta upp: linjera med underkant fönster! Se bilder sid 40. (Nytt foto kommer senare) Rullstolsplats, 1 st 60x60mm Barnvagnsplats, 1 st 60x60mm Cykelplats, 1 st 60x60mm Rullstolsplats, 1 st 60x60mm Barnvagnsplats, 1 st 60x60mm 36

37 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa hkp-toa Rullstolar Rullstol Barnvagnar, cyklar B-vagn REG B dörr 4 Layoutvariant, tåg , och REG B dörr 2 Rullstolsplats, 1 st 60x60mm Barnvagnsplats, 1 st 60x60mm Cykelplats, 1 st 60x60mm Rullstolsplats, 1 st 60x60mm Barnvagnsplats, 1 st 60x60mm 37

38 Interiöra dekaler trafikantinfo, vagndel B Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 Dekalremsa, 1280x58mm, ID: REG B dörr 1 (REG-B-3) REG B dörr 1 REG B dörr 2 Dekalremsa, 1280x58mm, ID: REG B dörr 2 (REG-B-4) OBS! ID för ingångsremsor över passagerardörrar följer numera BTs dörrbeteckningar. Vid ändring av symboler på befintlig remsa används den förtrycka ID som sitter nere till vänster på var remsa. Den tidigare beteckningen anges i texten inom parentes, t.ex.: (REG-A-1). 38

39 Designmanual Regina Västtrafik AB Interiöra dekaler, teknisk information. Skåp K13, K14 Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C Toalett Gäller tåg nr: , , Barnvagns- & cykelplats A-vagn REG A dörr 1 REG A dörr 3 Regina UB-1 Regina UB-3 UB-vagn Regina UB-2 Regina UB-4 Salong C REG B dörr 3 Salong B REG B dörr 1 Salong A hkp-toa Rullstolar Barnvagnar, cyklar B-vagn REG B dörr 4 REG B dörr 2 K13 Vagndel B Vagndel A & UB Skåp K13, Höjd K 10 mm, 3 st. Typsnitt: Helvetica Neue 65 Färg: PMS 467 (eller liknande) Material: 3M En i var vagndel enligt layout ovan. K14 Vagndel A & UB Vagndel B Skåp K14, Höjd K 10 mm, 3 st. Typsnitt: Helvetica Neue 65 Färg: PMS 467 (eller liknande) Material: 3M En i var vagndel enligt layout ovan. 39

40 Dekaler, stycklista Designmanual Regina Västtrafik AB Antal externa dekaler: Dekal: Färgkod Antal Västtrafiksymbol, befintlig Folie 3M eller liknande 2 Västtågenlogotyp, H550, befintlig Folie 3M eller Avery 881PF (grå) 4 Västtågenlogotyp,..I samarbete.. B375mm Folie 3M eller Avery 881PF (grå) 12 Fordonsnummer, H150mm Folie 3M eller Avery 881PF (grå) 2 Tystare platser 450x450mm Folie 3M el likn (vit) 2 Pälsdjur 450x450mm Folie 3M el likn (vit) 4 Cyklar 450x450mm Folie 3M el likn (vit) 4* Barnvagnar 450x450mm Folie 3M el likn (vit) 4* Rullstolsplatser 450x450mm Folie 3M el likn (vit) 2 Tystare platser 85x85mm Folie 3M el likn (PMS 295C) 2 Barnvagn 85x85mm Folie 3M el likn (PMS 295C) 4* Cykel 85x85mm Folie 3M el likn (PMS 295C) 4* Rullstol 85x85mm Folie 3M el likn (PMS 295C) 2 Hund 85x85mm Folie 3M el likn (PMS 295C) 2 Ej rökning 85x85mm PMS Red 032C och PMS Process BlackC 12 Vit, blank klotterskyddad folie till lösa dekaler 85x85mm Antal interiöra dekaler: Dekal: Färgkod Antal Remsor över passagerar-dörrar 1280x58mm PMS 299C, 295C, 347C. Jfr sid olika Barnvagn 60x60mm Folie 3M el likn (PMS 295C) 3** Cykel 60x60mm Folie 3M el likn (PMS 295C) 3** 120x60mm Folie 3M el likn (PMS 295C) 12 Brandsläckare 60x60mm PMS Red 032C 6 Tyst avd. 60x60mm Folie 3M el likn (PMS 295C) 4 Tystare Välkommen.. 297x190mm Fyrfärgstryck 1 Tystare Du lämnar.. 297x190mm Fyrfärgstryck 1 Tystare Du sitter.. 500x310mm Fyrfärgstryck 1 Pälsdjur 60x60mm Folie 3M el likn (PMS 295C) 4 WC 60x60mm Folie 3M el likn (PMS 295C) 3 WC m skötbord 60x60mm Folie 3M el likn (PMS 295C) 3 WC m rullstol 60x60mm Folie 3M el likn (PMS 295C) 3 Rullstol 60x60mm Folie 3M el likn (PMS 295C) 2 Luta er inte.. 60x60mm Folie 3M el likn (PMS 295C) 12 Öppna, 60x60mm Folie 3M el likn (PMS 295C) 12 Tilläggsavgift 1200 kr, 80x80mm, version 2018! PMS 299C, 295C (12) Nödutrymingsplan, 3-vagnståg, 212x420mm Fyrfärgstryck 6 Informationsdekal, 2-vagnståg, 212x420mm Fyrfärgstryck 4 Skåp K13, Höjd K 10mm Folie 3M el likn (PMS 467C) 3 Skåp K14, Höjd K 10mm Folie 3M el likn (PMS 467C) 3 Vit, blank klotterskyddad folie till lösa dekaler 60x60mm, till Nödutrymningsplan och till ingångsremsorna Infotavla - Dekaler med prisinformation: Infotavla, 320x735mm 6 Karta, stående A4. överst på Infotavla 6 Enkelbiljett, generell, A4, i mitten på infotavla 6 Enkelbiljett, generell, Engelsk A4, nederst på infotavla 6 Antal *) På tåg , och st, annars 2 st. **) På tåg , och st, annars 2 st. 40

41 Placering av tillbehör, layout Skylthållare för reklam S = Skylthållare/vägg 11 st I = Informationstavla 6 st B = Broschyrställ 6 st S Salong A REG A dörr 2 Salong B REG A dörr 4 Salong C A-vagn B I REG A dörr 1 T = Tidningskorg 3 st I = Informationstavla 6 st Toalett S B I T REG A dörr 3 Gäller tåg nr: , , Barnvagns- & cykelplats S S 41 S S S S Salong A REG TO dörr 2 Salong B REG TO dörr 4 Salong C TO-vagn B-vagn REG B dörr 3 I B T REG B dörr 4 I B REG TO dörr 1 hkp-toa I Barnvagnar Rullstol REG B dörr 1 B REG B dörr 2 I B T REG TO dörr 3 S S S S Designmanual Regina Västtrafik AB

42 Placering av tillbehör Antal i tåg med tre vagndelar Broschyrställ, 6 st Tidningskorg, 3 st A-vagn Dörr 1 och 2 Broschyrställ, 1 st. Dörr 2. Placeras 1100 mm från golv till underkant A-vagn Dörr 3 och 4 Broschyrställ, 1 st. Dörr 4. Tidningskorg, 1 st. Dörr 3. Placeras 1100 mm från golv till underkant TO (Mellanvagn) Dörr 1 och 2 Broschyrställ, 1 st. Dörr 2. Placeras 1100 mm från golv till underkant Forts. >> Exempel på tillverkare: ULÖ Display & Industriplast, tel Karlssons Modellsnickeri, V. Frölunda, tel

43 Placering av tillbehör Antal i tåg med tre vagndelar: Broschyrställ, 6 st Tidningskorg, 3 st TO (Mellanvagn) Dörr 3 och 4 Broschyrställ, 1 st. Dörr 4. Tidningskorg, 1 st. Dörr 3. Placeras 1100 mm från golv till underkant B-vagn, låggolvsingång Dörr 1 och 2 Broschyrställ, 1 st. Placeras 1100 mm från golv till underkant B-vagn Dörr 3 och 4 Broschyrställ, 1 st. Dörr 3. Tidningskorg, 1 st. Dörr 4. Placeras 1100 mm från golv till underkant Exempel på tillverkare: ULÖ Display & Industriplast, tel Karlssons Modellsnickeri, V. Frölunda, tel

44 Tillbehör - Dekaler för prisinformation (Informationstavlor) Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel st informationstavla per vestibul, 6 vestibuler 320x735 mm Tågkarta, stående A4, 1 st Enkelbiljett, generell liggande A4, 1 st. ToGo-dekal, liggande A4, 1 st Baksidan på informationstavla 320x735 mm levereras med Västtågenlogotyp. Placeras över fällstol 120 cm över golv i vagnar A, TO, samt i vagn B, dörr 3 och 4. Västtrafik ansvarar för uppdateringar. Befintlig dekal: Tilläggsavgift 1200kr, 80x80mm, 12 st. Dekalen placeras ovanför eller bredvid varje kortläsare. Regina, låggolvsdel Vagndel B, dörr 1 & 2. Placeras på toavägg ca 100 cm över golv. 44

45 Dekaler, Jönköpings Länstrafik Informationsdekal om Resekortet, A4, placeras endast i direkt anslutning till kortläsarna. Placeras ej på glasytor eller liknande. Övrig information om Jönköpings Länstrafik ska också placeras i direkt anslutning till Resekortsdekalen och ej på andra ställen. Vagn B, dörr 1-2 Ingång för rullstolar Vagn B, dörr3-4 Vagn TO, dörr 3-4 Vagn TO, dörr 1-2 Vagn A, dörr 3-4 Vagn A, dörr

46 Tillbehör - Hjärtstartare REG B dörr 3 I B T REG B dörr 4 hkp-toa I Barnvagnar Rullstol REG B dörr 1 B REG B dörr 2 Hjärtstartare Placerad i B-vagn på toalettvägg. (Dekaleras med Videodekal i fordon med videoövervakning) 46
