1 Västtrafik fordon Färger och dekalplacering på tåg Y1 Instruktioner

2 Innehåll 1. Innehåll 2 2. Arbetsgång för målning och av fordon 3 3. Färgkoder för exteriör målning 4 4. Anvisningar för målning av fordon 5 5. Implementering av nya dekaler 6 6. Exteriöra dekaler profilering och vagn-id 8 7. Exteriöra dekaler trafikantinfo, översikt Exteriöra dekaler trafikantinfo, hyttände A Exteriöra dekaler trafikantinfo, hyttände B Exteriöra dekaler - tekniska dekaler Interiöra dekaler trafikantinfo, översikt Interiöra dekaler trafikantinfo, allmänt vid dörrar Interiöra dekaler trafikantinfo, hyttände A Interiöra dekaler trafikantinfo, hyttände B Dekaler, stycklista Layout för placering av tillbehör Dekaler för prisinformation Hjärtstartare 26 2

3 Arbetsgång för målning och av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är: Christian Schmeikal Tel E-post: Christian.Schmeikal@vasttrafik.se Kontrollera alltid att uppgifterna är aktuella genom att gå till: Fyll i användarnamn: design och lösenord: design12 När startsidan kommer upp, välj Specifika Fordonsmanualer, filtrera utifrån trafikslag t.ex. Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! Uppdaterade dokumentversioner av Fordonsdesign, allmänna riktlinjer hämtas på: Fyll i användarnamn: design och lösenord: design12 När startsidan kommer upp, välj Specifika Fordonsmanualer, filtrera utifrån trafikslag t.ex. Tåg och Trafikföretag och ladda ner det pdf-dokument du söker. 3

4 Färgkoder för exteriör målning Färger Färgkod Färgnamn Takkant NCS S 0580-Y10R Autocoat BT480 Gul A-Dörr, dekor Avery 806 PF Sunflower Yellow Dörrar, bottenfärg NCS S 2000-N Vit Vagnssida NCS S 7005-R80B Mörkgrå Vagnssida Autobase Plus CM354 B2 Silver Metallic Färger Färgkod Färgnamn Plog, 2 st. Lyftpunkter, 8 st NCS S 1080-R Röd Handikappdörr NCS S 0585-Y50R Avery 866 PF Light Orange Utvändiga handtag Autobase Plus CM354 B2 Silver Metallic Exempel på leverantör: Akzo Nobel Car Refinishes AB, tel

5 Anvisningar för målning av fordon Färger och dekalplacering Västtrafik AB Dörr med hkp-ramp Centreras under resp fönster 250 Centreras på dörren 60 Centreras 80 Centreras 5

6 Implementering av nya dekaler För att underlätta arbetet och säkerställa en gemensam profil för Västtrafik, är det nödvändigt att följa riktlinjerna i denna instruktion både exteriört och interiört. Dekaler för tågtrafikanter ska vara lika för alla tåg som körs av Västtrafik och Västtågen Storlek, placering och antal specificeras i detta dokument, fordonets dekalbilaga, som laddas ner från Västtrafiks hemsida. Se sid 3. Observera att de blå remsor med informationssymboler, som sitter interiört över varje ingång är unika för varje ingång och är märkt med ett unikt ID. Den befintliga dekalen Tilläggsavgift samt betalinformationstavlor ska behållas. Alla lösa dekaler som inte sitter vid anpassad plats tas bort. (Anpassade platser : prioplatser, cykel, rullstol, barnvagn, även brandsläckare). T.ex. ska dekaler på Reginas glasväggar tas bort. Alla linjekartor över passagerardörrar tas bort. Alla utvändiga dekaler på passagerardörrar tas bort, ersätts med den nya serien. Sätt uppradade dekaler med 5 mm mellanrum. Alla gamla brandsläckardekaler tas bort och ersätts med nya från den nya dekalserien. Placering på samma höjd, 185 cm över golv i alla tåg om ej annat anges. Hjärtstartardekaler ska finnas på ingångsremsorna på alla tåg. Ta bort alla dekaler på fönster: Kasta inte ut flaskor.. osv. Behåll NFC-taggar (Avista-taggar)! Dessa NFC-taggar kan finnas uppklistrade ini och utanpå fordon. Storleken på NFC-taggar är upp till Ø 3 cm. Antingen en tunn dekal eller, för utomhusbruk, på metallplatta med plasthölje. NFC-taggar används för in- och utcheckning av städföretagens personal. Om dessa taggar kommer i konflikt med annan, kontakta Christian Schmeikal! /forts. 6

7 Tryckfärger/folie som används på externa dekaler: Dekal: Färgkod Färgnamn Västtrafiksymbol Folie 3M eller liknande Västtrafikblå Fordonsnummer Svart folie Svart Västtågen Folie 3M eller Avery 881PF (grå) Västtågengrå Anvisade platser PMS 295C; Folie 3M Mörkblå Förbudsdekal PMS Red 032 C Röd Förbudsdekal PMS Process BlackC Svart Vit klotterskyddad folie till lösa dekaler 85x85mm Tryckfärger/folie som används på interna dekaler: Dekal: Färgkod Färgnamn Remsa, bakgrund PMS 299C, 295C, 347C Västtrafikblå Anvisade platser PMS 295C; Folie 3M Mörkblå Utgångsdekal PMS 347C Grön Hjärtstartare PMS 347C Grön Brandsläckare PMS Red 032C Röd Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsor Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är: Christian Schmeikal Tel E-post: Christian.Schmeikal@vasttrafik.se Uppdaterade dokumentversioner av Fordonsdesign, allmänna riktlinjer hämtas på: Fyll i användarnamn: design och lösenord: design12. När startsidan kommer upp, välj Specifika Fordonsmanualer, filtrera utifrån trafikslag t.ex. Tåg och Trafikföretag och ladda ner det pdf-dokument du söker. 7

8 Exteriöra dekaler profilering och vagn-id 330 mm 200 mm 200 mm Västtågenlogotyp, 2 st, höjd 580mm. Placeras 330 mm under fönsterlist, 200 mm från bränslepåfyllningslucka enligt bild Västtågenlogotyp 4 st, bredd 375 mm. Placering, se nästa sida! Befintlig Västtrafiksymbol, 2 st, höjd 360 mm. A-B B-A Använd befintlig teknisk för ID av vagnsida! Fordonsnummer, 4 st, Univers Regular. Höjd 150 mm. Svart folie. Centrera i höjdled 8

9 Exteriöra dekaler profilering, dörrar Västtågenlogotyp i samarbete, 4 st, bredd 375 mm. 200mm 200mm Centreras under fönstret på alla vänsterdörrar. Placera 50 mm under fönsterlist enligt bild. 9

10 Exteriöra dekaler trafikantinfo, översikt Y1-A-2 Vagnsida B-A Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats Y1-A-1 A Hyttände A Vagnsida A-B Y1-B-1 B Hyttände B Orientering efter teknisk och ingångs-id. Vagnsida Vagnside Ingångs-ID A - B Y1-A-1 Y1-B-1 B - A Y1-A-2 Y1-B-2 Kom ihåg: Montera 85x85mm-dekaler med 5mm mellanrum. Centrera dekalerna under det högra dörrfönstret. Placera dekalerna 200 mm under det högra dörrfönstret enligt bilden till höger: Centrera Öppna -dekal under öppnaknapp 20 mm under knappen. 200 centreras 20 10

11 Exteriöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats A Y1-A-1 Y1-B-1 B Rullstol H, 85x85mm BarnvagnH, 85x85mm Hund, 85x85mm ID: Y1-A-1 Ej rökning, 85x85mm Öppna U, 90x65mm Rullstol V 85x85mm Barnvagn V, 85x85mm Hund, 85x85mm ID: Y1-A-2 Ej rökning, 85x85mm Öppna U, 90x65mm 11

12 Exteriöra dekaler trafikantinfo, hyttände B Y1-A-2 Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats A Y1-A-1 Y1-B-1 B Rullstol, 85x85mm Barnvagn, 85x85mm Hund V, 85x85mm ID: Y1-B-1 Ej rökning, 85x85mm Öppna U, 90x65mm Rullstol, 85x85mm Barnvagn, 85x85mm Hund H, 85x85mm ID: Y1-B-2 Ej rökning, 85x85mm Öppna U, 90x65mm 12

13 Exteriöra dekaler - tekniska dekaler Nummer Namn 001 Långbalks, 2 st 002 Hyttändesbokstav, A 2 st, B 2 st 003 Utskjutande luftintag, 4 st. Gäller ej Y1 nr Åk ej på fotsteg, 4 st 005 Brännolja, 2 st 006 Motorolja, 2 st 007 Avstängning B axelväxel back, 1 st. 008 Avstängning B axelväxel fram, 1 st. 009 Avstängning A axelväxel fram, 1 st. Nummer Namn 010 Avstängning A axelväxel back, 1 st. 011 Nummerserie. Långbalks, 2 st 012 Hydraulolja 2 st. 013 Vattenpåfyllning, 2 st Öppna 4 st. Ersättes av trafikantdekal öppna, se sid Avstängning broms A, 1 st. 017 Avstängning broms B, 1 st. 13

14 Exteriöra dekaler - tekniska dekaler Typsnitt: Univers Regular (55 Roman) Åk ej på fotsteget 200x70 mm. Hyttändesbokstav, texthöjd 88 mm Utskjutande luftintag, höger 375x140 mm. Gul ring för toalett, Ø inner 25mm Ø ytter 50mm. Utskjutande luftintag, vänster 375x140 mm. Öppna. 65x25 mm. Ersätts av trafikantdekal Öppna 90x65mm. Se sid Texter. Texthöjd (X) 15 mm.. Långbalks. Texthöjder: VTA 100 mm; Y1 60 mm. 24,4 m 25 mm. Nummerserie, långbalks. Texthöjder: 80 mm. Nummerserie. Placeras tydligt i varje förarhytt. Texthöjd: 25 mm. 14

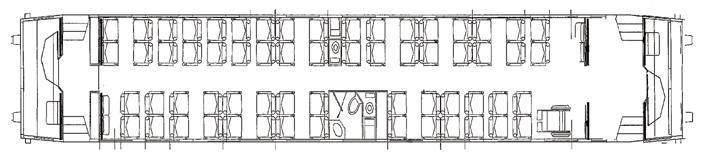

15 Interiöra dekaler trafikantinfo, översikt Y1-A-2 Vagnsida B-A Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats Y1-A-1 A Hyttände A Vagnsida A-B Y1-B-1 B Hyttände B Orientering efter vagnsdelar och ingångsnummer. Vagnsida Vagnside Ingångs-ID A - B Y1-A-1 Y1-B-1 B - A Y1-A-2 Y1-B-2 Kom ihåg: Montera dekaler i anslutning till de platser eller funktioner som ska anvisas. Montera grupper om 60x60mm-dekaler med 5 mm mellanrum. Montera på släta ytor (ej textilpaneler) 185 cm över golv om ej annat anges. Observera att dekalremsorna över passageraringångarna har ett specifikt ID förtryckt nere till vänster. 15

16 Interiöra dekaler trafikantinfo, allmänt vid dörrar Luta Er ej mot dörren 60x60 mm, 4 st Placeras centrerat 30 mm under fönstret på den passagerardörr där insteget är bredare. Öppna, 60x60 mm, 4 st Placeras centrerat 10 mm över öppnaknappen. Tilläggsavgift 80x80 mm, 4 st Befintlig dekal behålls. Placeras i anslutning till varje kortläsare. 16

17 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Prioplatser Toalett A Y1-A-1 Y1-A-2 Dekalremsa, 800x75mm, ID: Y1-A-2, Y1-A-1 Dekalremsa, 800x75mm, ID: Y1-A-1 17

18 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats A Y1-A-1 Y1-B-1 B Prioplatser 120x60 mm, 2 st Placeras 30 mm under listen enligt bild Toa m skötbord 60x60 mm, 1 st Placeras centrerat på dörr, 185 cm över golv 18

19 Interiöra dekaler trafikantinfo, hyttände A Y1-A-2 Y1-B-2 Prioplatser Toalett Cyklar/barnvagnar Rullstolsplats A Y1-A-1 Y1-B-1 B Hjärtstartare, 60x60mm. Centreras över hjärtstartaren och linjeras med nödbromsinfo enligt bild. 19

20 Interiöra dekaler trafikantinfo, hyttände B Y1-B-2 Toalett Cyklar/barnvagnar Rullstolsplats Y1-B-1 B Barnvagn 60x60 mm, 2 st Rullstolsplats 60x60 mm, 2 st Placeras 185 cm över golv samt 30 mm under fönsterlist. Centrera rullstolsdekalen över påkallaknappen! Brandsläckare 60x60 mm, 1 st Placeras 185 cm över golv. 20

21 Interiöra dekaler trafikantinfo, hyttände B Y1-B-2 Toalett Cyklar/barnvagnar Rullstolsplats Y1-B-1 B Y1-B-2 Dekalremsa, 800x75mm, ID: Y1-B-2, Y1-B-1 Dekalremsa, 800x75mm, ID: Y1-B-1 21

22 Interiöra dekaler trafikantinfo, vagndel B:2 Y1-B-2 Toalett Cyklar/barnvagnar Rullstolsplats Y1-B-1 B Ramp 300kg, 60x60 mm, 2 st Placeras 185 cm över golv, 100 mm från passagerardörr. 22

23 Dekaler, stycklista Antal externa dekaler: Dekal: Färgkod Antal Västtrafiksymbol, befintlig Folie 3M eller liknande 2 Fordonsnummer Svart folie 4 Västtågen, Höjd 550mm, befintlig Folie 3M eller Avery 881PF (grå) 2 Västtågen i samarbete, Bredd 375mm Folie 3M eller Avery 881PF (grå) 4 Barnvagn 85x85mm PMS 295C; Folie 3M Barnvagn Höger 85x85mm PMS 295C; Folie 3M Barnvagn Vänster 85x85mm PMS 295C; Folie 3M Rullstol 85x85mm PMS 295C; Folie 3M Rullstol Höger 85x85mm PMS 295C; Folie 3M Rullstol Vänster 85x85mm PMS 295C; Folie 3M Hund 85x85mm PMS 295C; Folie 3M Hund Höger 85x85mm PMS 295C; Folie 3M Hund Vänster 85x85mm PMS 295C; Folie 3M Ej rökning 85x85mm PMS Red 032C och PMS Process BlackC 4 Öppna PMS Process BlackC 4 Vit klotterskyddad folie till lösa dekaler 85x85mm Antal interna dekaler: Dekal: Färgkod Antal Remsor över passagerar-dörrar 1170x75mm PMS 299C, 295C, 347C. Jfr sid 4. 4 Tilläggsavgift, 80x80mm, befintlig PMS 299C, 295C 4 Barnvagn 60x60mm PMS 295C; Folie 3M Prioplatser 120x60mm PMS 295C; Folie 3M Brandsläckare 60x60mm PMS Red 032C 1 WC m skötbord 60x60mm PMS 295C; Folie 3M Rullstol 60x60mm PMS 295C; Folie 3M Luta er ej mot 60x60mm PMS 295C; Folie 3M Öppna 60x60mm PMS 295C; Folie 3M Ramp max 300 kg 60x60mm PMS 295C; Folie 3M Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsorna Infotavla - Dekaler med prisinformation: Infotavla, 320x735mm 2 Karta, stående A4. överst på Infotavla 2 Kontoladdning, Utanför Göteborg ++, Liggande A4, i mitten på infotavla 2 ToGo-dekal, Liggande A4, nederst på infotavla 2 Antal 23

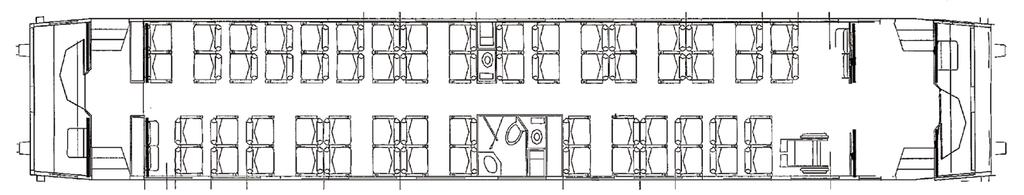

24 Layout för placering av tillbehör Skylthållare för reklam S = Skylthållare, vägg 4 st Tidnings- och broschyrställ T = Tidnings- och broschyrställ 2 st Informationstavlor I = Informationstavla 2 st Y1-A-2 Y1-B-2 I Prioplatser Toalett T T Rullstolsplats S S S I S Cyklar/barnvagnar Y1-A-1 Y1-B-1 A B 24

25 Dekaler för prisinformation Y1-A-2 Y1-B-2 T T S I Prioplatser Cyklar/barnvagnar Toalett Rullstolsplats S S S I A Y1-A-1 Y1-B-1 B 2 st informationstavlor per tåg, 320x735 mm. 1 st informationstavla per vestibul Tågkarta, stående A4, 2 st per tåg. Kontoladdning Utanför Göteborg++ liggande A4, 2 st per tåg. ToGo-dekal, liggande A4, 2 st/tåg Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel Tidtabellhållare, 4 st/tåg för 100x210-foldrar, placeras bredvid informationstavlor. 25

26 Hjärtstartare Y1-A-2 Y1-B-2 T T S I Prioplatser Cyklar/barnvagnar Toalett Rullstolsplats S S S I A Y1-A-1 Y1-B-1 B Dekaleras endast om hjärtstartaren inte är inbyggd i grön hjärtstartarlåda. Dekal 60x60mm. Centreras över hjärtstartaren och linjeras med nödbromsinfo enligt bild. 26
