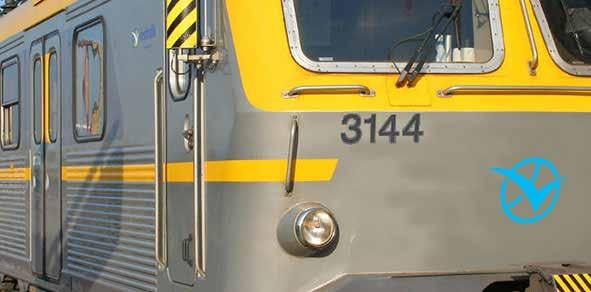

1 Titelsida Västtrafik fordon Färger och dekalplacering Instruktioner för tåg X11

2 Innehåll Titelsida 1 Innehåll 2 Arbetsgång för målning och märkning av fordon 3 Färgkoder för exteriör målning 4 Anvisningar för målning av fordon 5 Implementering av nya dekaler 6 Exteriöra dekaler - profilering och vagn-id 8 Exteriöra dekaler trafikantinfo, översikt 10 Exteriöra dekaler trafikantinfo, öppnaknappar och autodörrar 11 Exteriöra dekaler trafikantinfo, vagndel A 12 Exteriöra dekaler trafikantinfo, vagndel B 14 Exteriöra dekaler, tekniska dekaler 16 Interiöra dekaler trafikantinfo, översikt 18 Interiöra dekaler trafikantinfo, alla dörrar/vestibuler 19 Interiöra dekaler trafikantinfo, vagndel A 20 Interiöra dekaler trafikantinfo, vagndel B 25 Dekaler, stycklista 32 Placering av tillbehör 33 Papperkorgar m.m. 34 Dekaler för prisinformation 35 Brandsläckare 36 Hjärtstartare 38 2

3 Arbetsgång för målning och märkning av fordon För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. Använd aldrig inaktuella uppgifter! OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. 3

4 Färgkoder för exteriör målning 330mm Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) 4 Ingång B-1, B-2 Färger Färgkod Färgnamn Takkant NCS S 0580-Y10R Gul Autocoat BT480 Dörrdekor Avery 806 PF Sunflower Yellow Handikappdörr NCS S 0585-Y50R Avery 866 PF Light Orange Vagnsida NCS S 7005-R80B Mörkgrå Ingång B-3, B-4 Manövervagn (B) Färger Färgkod Färgnamn Vagnsida Autobase Plus CM354 B2 Silver Metallic Plog, 2 st NCS S 1080-R Röd Lyftpunkter, 8 st Utvändiga handtag Autobase Plus CM354 B2 Silver Metallic Exempel på leverantör: Akzo Nobel Car Refinishes AB, tel

5 Anvisningar för målning av fordon Gul målning följer naturliga kanter i karossen 180 mm Lutning 20 radier 120mm Grå målning följer fönstrens över- och underkant 105 mm 180 mm 330mm 200 mm R200 mm Måla ej gul rand på dörrlist Motorvagn (A) 450mm Gul målning följer över- och underkant på fönstren Ingång A-1 Ingång A-3, A-4 Ingång B-1, B-2 Ingång B-3, B-4 Orange målning/folie slutar i jämnhöjd med den gula linjens överkant på dörrlist Motorvagn (A) Manövervagn (B) 40 mm under gul kant Spetsen på gul linje linjeras med lampans inre kant Centreras i höjd och sidled Fordonsnummer helt utanför gula linjens förlängda kant. 5

6 Implementering av nya dekaler För att underlätta arbetet och säkerställa en gemensam profil för Västtrafik, är det nödvändigt att följa riktlinjerna i denna instruktion både exteriört och interiört. Dekaler för tågtrafikanter ska vara lika för alla tåg som körs av Västtrafik och Västtågen Storlek, placering och antal specificeras i detta dokument, fordonets dekalbilaga, som laddas ner från Västtrafiks hemsida. Se sid 3. Observera att de blå remsor med informationssymboler, som sitter interiört över varje ingång är unika för varje ingång och är märkt med ett unikt ID. Kamerabevakning på Västtågen: Datainspektionen sätter högre krav på att informera: Den som kamerabevakar måste sätta upp skyltar eller informera om bevakningen på något annat sätt. Informationen ska innehålla uppgifter om vem som kamerabevakar och kontaktuppgifter till bevakaren.infördes augusti Den befintliga dekalen Tilläggsavgift samt betalinformationstavlor ska uppdateras vid behov. Alla lösa dekaler som inte sitter vid anpassad plats tas bort. (Anpassade platser : prioplatser, cykel, rullstol, barnvagn, även brandsläckare). T.ex. ska dekaler på Reginas glasväggar tas bort. Alla linjekartor över passagerardörrar tas bort. Alla utvändiga dekaler på passagerardörrar tas bort, ersätts med den nya serien. Sätt uppradade dekaler med 5 mm mellanrum. Alla gamla brandsläckardekaler tas bort och ersätts med nya från den nya dekalserien. Placering på samma höjd, 185 cm över golv i alla tåg om ej annat anges. Hjärtstartardekaler ska finnas på ingångsremsorna på alla tåg. Ta bort alla dekaler på fönster: Kasta inte ut flaskor.. osv. Behåll NFC-taggar (Avista-taggar)! Dessa NFC-taggar kan finnas uppklistrade ini och utanpå fordon. Storleken på NFC-taggar är upp till Ø 3 cm. Antingen en tunn dekal eller, för utomhusbruk, på metallplatta med plasthölje. NFC-taggar används för in- och utcheckning av städföretagens personal. Om dessa taggar kommer i konflikt med annan märkning, kontakta fordonsförvaltaren för resp fordon. /forts. 6

7 Implementering av nya dekaler Tryckfärger/folie som används på externa dekaler: Dekal: Färgkod Färgnamn Västtrafiklogo Folie 3M eller liknande Västtrafikblå Västtrafiksymbol Folie 3M eller liknande Västtrafikblå Västtågen Folie 3M eller Avery 881PF (grå) Västtågengrå Fordonsnummer Folie svart Svart Anvisade platser Folie 3M el likn (PMS 295C) Mörkblå Förbudsdekal PMS Red 032 C och Process Black C Röd och svart Öppnadekal PMS Process BlackC Svart Vit klotterskyddad folie till lösa dekaler 85x85mm Tryckfärger/folie som används på interna dekaler: Dekal: Färgkod Färgnamn Remsa, bakgrund PMS 299C, 295C, 347C Västtrafikblå Tilläggsavgift PMS 299C, PMS Process BlackC Västtrafikblå, svart Anvisade platser Folie 3M el likn (PMS 295C) Mörkblå Utgångsdekal PMS 347C Grön Hjärtstartare, PMS 347C Grön Utrymningsväg Brandsläckare, Nödöppnare PMS Red 032C Röd Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsor För att genomföra en gemensam profil för Västtrafik, är det nödvändigt att följa dessa riktlinjer både exteriört och interiört. Vid upphandling lämnas material ut med uppgifter om målning och märkning av fordon. Vid revidering av fordon, hämta aktuella uppgifter på Västtrafiks webbplats. Kontakta alltid Västtrafik för att säkerställa korrekt utförande. Kontaktpersoner i dessa frågor är resp fordonsförvaltare: Tel vx: Uppdaterade dokumentversioner av Designmanualer hämtas på: Välj Designmanualer/Tåg och ladda ner det pdf-dokument du söker. 7

8 Exteriöra dekaler - profilering och vagn-id 330mm 5 Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) 3 330mm Ingång B-1, B-2 Ingång B-3, B Manövervagn (B) 1. Västtågenlogotyp, 4 st, höjd 580mm. 2. Västtågenlogotyp 8 st, bredd 375 mm. Placering, se nästa sida! 3. Befintlig Västtrafiksymbol, 2 st, höjd 360 mm. 4. Befintlig Västtrafiklogotyp, 4 st, bredd 600 mm Fordonsnummer, 4 st, svart. Univers Regular. Höjd 150 mm.. Använd befintlig teknisk märkning för vagn-id! 8

9 330mm Exteriöra dekaler, profilering på dörrar. Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) Ingång B-1, B-2 Ingång B-3, B-4 Manövervagn (B) Västtågenlogotyp, 8 st, bredd 375 mm. Texten I samarbete med... kan på en del dörrar behöva placeras närmre logotypen (ej <5mm). 50mm 50mm Centreras på dörrar motsatt från öppna-knapp, se sid 10. Centreras i höjd mot dekalraden enligt bilder. 9

10 Designmanual X11 Västtrafik AB Exteriöra dekaler trafikantinfo, översikt X11-A-1 330mm Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) Ingång B-1, B-2 Ingång B-3, B-4 Manövervagn (B) Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Orientering efter vagnsdelar och ingångs-id. Vagndel Ingångs-ID A VTA 3XXX X11-A 140 X11-A-1 ; X11-A-2 A VTA 3XXX X11-A 140 X11-A-3 ; X11-A-4 B VTA 3XXX X11-B 140 X11-B-1 ; X11-B-2 B VTA 3XXX X11-B 140 X11-B-3 ; X11-B-4 Kom ihåg: Placera 85x85mm-dekalerna på dörren närmast öppnaknappen. Montera 85x85mm-dekaler horisontellt med 5mm mellanrum. Centrera dekalgruppen under vänster fönster. Placera dekalgruppen 50 mm ner på den plana ytan. Centrera Öppna -dekal under öppnaknapp 20 mm under knappen. 20mm 50mm 10

11 Exteriöra dekaler trafikantinfo, öppnaknappar och autodörrar 330mm Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) Ingång B-1, B-2 Ingång B-3, B-4 Manövervagn (B) Befintlig dekal, Autodörrar 80x70mm, 8 st. Placerade centrerat över alla öppnaknappar på tåg ÖppnaUpp 90x65mm. 8 st. Placeras 20mm centrerat under öppnaknappar 11

12 Exteriöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 Cykel, 85x85mm Barnvagn, 85x85mm Kamerabevakning X11, 85x135mm Hund, 85x85mm Ej rökning, 85x85mm ID: X11-A-2 Cykel, 85x85mm Barnvagn, 85x85mm Kamerabevakning X11, 85x135mm ID: X11-A-1 Hund, 85x85mm Ej rökning, 85x85mm 12

13 Exteriöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 Hund, 85x85mm Kamerabevakning X11, 85x135mm Ej rökning, 85x85mm ID: X11-A-4 Hund, 85x85mm Kamerabevakning X11, 85x135mm Ej rökning, 85x85mm ID: X11-A-3 13

14 Exteriöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Ej rökning, 85x85mm Kamerabevakning X11, 85x135mm ID: X11-B-2 Ej rökning, 85x85mm Kamerabevakning X11, 85x135mm ID: X11-B-1 14

15 Exteriöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Cykel, 85x85mm Barnvagn, 85x85mm Kamerabevakning X11, 85x135mm Rullstol, 85x85mm Ej rökning, 85x85mm ID: X11-B-4 Cykel, 85x85mm Barnvagn, 85x85mm Kamerabevakning X11, 85x135mm ID: X11-B-3 Rullstol, 85x85mm Ej rökning, 85x85mm 15

16 Exteriöra dekaler, tekniska dekaler Layout 005 Båda sidor Motorvagn (A) 005 Båda sidor 330mm Ingång A-1, A-2 Ingång A-3, A-4 Båda sidor Båda sidor Båda sidor 011 Båda sidor 008 Gäller alla tåg 015 Båda sidor Motsatta sidan Motsatta sidan 005 Båda sidor 014 Ingång B-1, B-2 Ingång B-3, B Båda sidor Tekniska dekaler 001. Långbalksmärkning A-vagn, 2 st. 002 Långbalksmärkning B-vagn, 2 st Koppelkåpa, 2 st Åk ej på fotsteg, 8 st Livsfarlig ledning, 8 st Avst. magnetskenbroms, 1 st Stationär luft, 2 st Avst. luftfjädring, 2 st Mätuttag luftfjädring, 4 st. 006 Motsatt sida 007 Båda sidor 015 Båda sidor 008 Motsatt sida Gäller tåg Båda sidor 012 Båda sidor 008 Motsatt sida Gäller tåg Varningsmärke, magnetskenbroms, 2 st Nummerserie. Långbalksmärkning A-vagn, 2 st 012. Nummerserie. Långbalksmärkning B-vagn, 2 st 013 Gul ring Vattenpåfyllning, 2 st. 014 Åskvigg 4 st 015 Öppna. Placeras på öppningsknapp för dörrar, 8 st. 016 Yttre fotsteg, förarhytt, 8 dekaler (varningstejp). 017 Yttre fotsteg, front. 8 dekaler (varningstejp). 015 Båda sidor 002 Motsatta sidan 009 Motsatta sidan Manövervagn (B) Tekniska dekaler, tåg: OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör Båda sidor

17 Tekniska dekaler Typsnitt: Univers Regular (55 Roman) Koppelkåpa 440x245 mm. Livsfarlig ledning 130x180 mm. Varningstejp, fotsteg Magnetskenbroms, Varning 200x145 mm. Åk ej på fotsteget 200x70 mm. Gul ring för toalett Ø inner 25mm Ø ytter 50mm. Öppna 65x25 mm. Åskvigg Bredd 80 mm Texter Texthöjd (X) 15 mm.. Långbalksmärkning A-vagn. Texthöjder: VTA 100 mm; X11-A 60 mm; 24.9 m 25 mm. Långbalksmärkning B-vagn. Texthöjder: VTA 100 mm; X11-B 60 mm; 24.9 m 25 mm. Nummerserie. Långbalksmärkning A-vagn. Texthöjd: 80 mm Nummerserie. Långbalksmärkning B-vagn. Texthöjd: 80 mm Nummerserie. Placeras tydligt i förarhytt A-vagn. Texthöjd: 25 mm OBS! För tekniska dekaler som inte finns med i dekaldokumentet hänvisas till respektive fordonsdokumentation. Dessa ska anmälas och åtgärdas av respektive underhållsleverantör. Nummerserie. Placeras tydligt i förarhytt B-vagn. Texthöjd: 25 mm 17

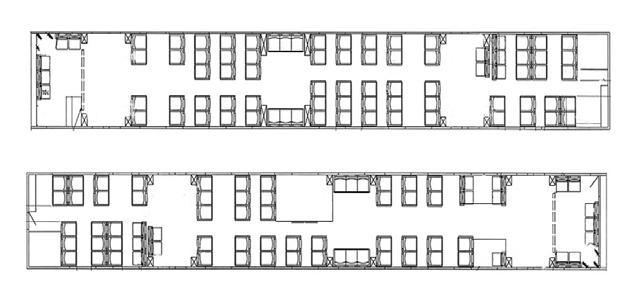

18 Designmanual X11 Västtrafik AB Interiöra dekaler trafikantinfo, översikt X11-A-1 Vagndel A X11-A-3 330mm Ingång A-1, A-2 Ingång A-3, A-4 Motorvagn (A) Ingång B-1, B-2 Ingång B-3, B-4 Manövervagn (B) Barnvagnar Pälsdjur B X11-A-2 X11-A-4 X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Orientering efter vagnsdelar och ingångsnummer. Vagndel Ingångs-ID A VTA 3XXX X11-A 140 X11-A-1 X11-A-2 A VTA 3XXX X11-A 140 X11-A-3 X11-A-4 B VTA 3XXX X11-B 140 X11-B-1 X11-B-2 B VTA 3XXX X11-B 140 X11-B-3 X11-B-4 Kom ihåg: Montera 60x60mm-dekaler med nederkant 185 cm över golv om ej annat anges. Observera att remsorna över passageraringångarna alla har ett specifikt ID förtryckt nere till vänster. 18

19 Interiöra dekaler trafikantinfo, alla dörrar/vestibuler X11 Autodörrar 80x80mm, 8 st. Befintliga dekaler behålles. Placerade över öppnaknappar på tåg Luta Er ej.. 16 st. 60x60 mm Placeras centrerat under fönstren, 10 mm ner på den plana ytan Kamerabevakning 80x135mm. 4 st Sitter uppe till höger på Informationstavla, se sid 35. Befintliga dekaler, 8 st. Ersättes vid behov med ny version, 60x60 mm. Tilläggsavgift, 80x80 mm. 4 st. Uppdateras vid behov. Placeras över (förstahandsval) eller vid sidan av kortläsare i var vestibul. 19

20 Interiöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 Utrymningsväg 60x60 mm, 1 st Placeras centrerat med underkant 185 cm över golv. Befintlig dekal kan behållas. 20

21 Interiöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A cm Barnvagn 60x60 mm, 1 st Placeras centrerad över fällstolar, underkant 185 cm över golv 185 cm 60 cm Cykel 60x60 mm, 1 st Placeras 60 cm från fönstervägg, underkant 185 cm över golv 21

22 Interiöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 X11-A-1 Dekalremsa, 1360x75mm, ID: X11-A-1 X11-A-2 Dekalremsa, 1360x75mm, ID: X11-A-2 22

23 Interiöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4, 120x60 mm, 2 st. Placeras utanför säteskant, 3 cm under fönsterlist Brandsläckare 60x60 mm, 4 st Placeras på båda sidor av pelaren, underkant 185 cm över golv. Brandsläckaren placerad under säten mellan pelare (vanligast förekommande) Se info om Brandsläckare sid 36) 23

24 Interiöra dekaler trafikantinfo, vagndel A X11-A-1 Vagndel A X11-A-3 Barnvagnar Pälsdjur B X11-A-2 X11-A-4 X11-A-3 Dekalremsa, 1360x75mm, ID: X11-A-3 X11-A-4 Dekalremsa, 1360x75mm, ID: X11-A-4 24

25 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 X11-B-1 Dekalremsa, 1360x75mm, ID: X11-B-1 X11-B-2 Dekalremsa, 1360x75mm, ID: X11-B-2 25

26 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Kamerabevakning 1 st, 80x135 mm. Centreras över grönt skåp linjerad med toalampa. Se även s 38!, 120x60 mm, 2 st. Placeras utanför säteskant, 3 cm under fönsterlist 26

27 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Toa, skötbord 60x60 mm, 1 st Toa, rullstol 60x60 mm, 1 st Placeras på tåg som har tillgänglighetsanpassats Klämrisk! Klämrisk 80x80mm Befintlig dekal behålles 27

28 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Brandsläckare 60x60 mm, 3 st Exempel från tåg Se info s. 36! Placeras väl synligt från båda håll i gången. Barnvagsplats 60x60 mm, 1 st Rullstolsplats 60x60 mm, 1 st 28

29 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 X11-B-3 Dekalremsa, 1360x75mm, ID: X11-B-3 X11-B-4 Dekalremsa, 1360x75mm, ID: X61-B-4 29

30 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B cm Barnvagn 60x60 mm, 1 st Placeras centrerad över fällstolar, underkant 185 cm över golv 185 cm 60 cm Cykel 60x60 mm, 1 st Placeras 60 cm från fönstervägg, underkant 185 cm över golv 30

31 Interiöra dekaler trafikantinfo, vagndel B X11-B-1 X11-B-3 A Toalett Rullstolsplatser /barnvagnar X11-B-2 Vagndel B X11-B-4 Utrymningsväg 60x60 mm, 1 st Placeras centrerat med underkant 185 cm över golv. Befintlig dekal kan behållas. 31

32 Dekaler, stycklista Antal externa dekaler: Dekal: Färgkod Antal Västtrafiklogo, befintlig Folie 3M eller liknande (4) Västtrafiksymbol Folie 3M eller liknande 2 Fordonsnummer H 150 mm Folie svart 4 Västtågen H 550 mm Folie 3M eller Avery 881PF (grå) 4 Västtågen B 375 mm Folie 3M eller Avery 881PF (grå) 8 Kamerabevakat fordon-x11, 85x135mm Folie 3M el likn (PMS 295C) 8 Cykel 85x85mm Folie 3M el likn (PMS 295C) 4 Barnvagn 85x85mm Folie 3M el likn (PMS 295C) 4 Rullstol 85x85mm Folie 3M el likn (PMS 295C) 2 Hund 85x85mm Folie 3M el likn (PMS 295C) 4 Ej rökning 85x85mm PMS Red 032C och PMS Process BlackC 8 ÖppnaUpp 90x65mm PMS Process BlackC 8 Vit klotterskyddad folie till lösa dekaler 85x85mm Antal interiöra dekaler: Dekal: Färgkod Antal Remsor över passagerar-dörrar 1360x75mm PMS 299C, 295C, 347C. Jfr sid 4. 8 olika Tilläggsavgift 80x80mm version 2018! PMS 299C, PMS Process BlackC (4) Barnvagn 60x60mm Folie 3M el likn (PMS 295C) 3 120x60mm Folie 3M el likn (PMS 295C) 4 Brandsläckare 60x60mm PMS Red 032C 7 WC m skötbord 60x60mm Folie 3M el likn (PMS 295C) 1 WC m rullstol 60x60mm Folie 3M el likn (PMS 295C) 1 Kamerabevakat fordon 80x135mm* Folie vit. PMS Process Black C 1 Utrymningsväg 60x60mm PMS 347C 2 Cykel 60x60mm Folie 3M el likn (PMS 295C) 2 Rullstol 60x60mm Folie 3M el likn (PMS 295C) 1 Luta er ej ut 60x60mm Folie 3M el likn (PMS 295C) 16 Nödöppnare 60x60mm Befintlig ersättes vid behov PMS Red 032C (8) Vit klotterskyddad folie till lösa dekaler 60x60mm och till ingångsremsorna Infotavla - Dekaler med prisinformation: Antal Infotavla, 320x735mm 4 Karta, stående A4. överst på Infotavla 4 Enkelbiljett, generell, A4, i mitten på infotavla 4 Enkelbiljett, generell, Engelsk A4, nederst på infotavla 4 Kamerabevakat fordon 80x135mm, uppe till höger på infotavlan 4 *) Vid hjärtstartare 32

33 Placering av tillbehör, layout Papperskorgar, tidningskorgar, informationstavlor och skylthållare för reklam P - Papperskorg T - Tidningskorg S - Skylthållare/fönster S = Skylthållare/vägg I = Informationstavlor 6 st 4 st 6 st 6 st 4 st Övriga tillbehör Kortläsare vid alla ingångar Reklamlist, fönster Rullbälten, rullstolsplats Hängstroppar vid takrail X11-A-1 Vagndel A X11-A-3 33 A Barnvagnar Vagndels-märkn X11-A-2 X11-B-1 X11-B-2 Pälsdjur Toalett X11-A-4 Rullstolsplatser/barnvagnar Vagndel B X11-B-3 X11-B-4 B Vagndels-märkn

34 Placering av tillbehör - Papperkorgar m.m. Papperskorgar placeras lågt i samband med andra apparater. Papperskorgarna förses med en 4-5 mm tjock plastbricka som mellanlägg till skruvarna för att få ut korgen från väggen, så att plast- påsen enkelt kan träs över kanten upptill. Tidningskorgarna placeras högt och ej nära gången/passagen 34

35 Placering av tillbehör - Dekaler för prisinformation Västtrafik ansvarar för uppdateringar och underhåll. Kontaktuppgifter: IVAB, tel Vid beställning av betalinformationsdekaler, kontakta Strömbergs: 4 st informationstavlor per tåg 320x735 mm 1 st informationstavla per vestibul 320x735 mm Tågkarta, stående A4, 4 st/tåg Enkelbiljett Generell A4, 4 st/tåg. Art nr Enkelbiljett Generell liggande A4, 4 st/tåg. Art nr Kamerabevakning, 80x135 Exempel vestibul X11 Baksidan på informationstavla 320x735 mm levereras med Västtrafiklogotyp. Exempel. 35

36 Placering av tillbehör - Brandsläckare Placering med brandsläckaren placerad under säten mellan pelare, vanligast förekommande. Dekalerna placeras synliga framåt och bakåt i tåget på varje sida av pelarna. Höjd från golvet till underkant dekal ca 185 cm. Vid Brandsläckare mellan pelare: Brandsläckare, 4 st. 60x60 mm. Placeras framåt och bakåt på varje pelare. Placering med brandsläckaren placerad under säten framför pelare (förekommande). Dekalerna placeras endast på pelaren närmast, riktade framåt och bakåt i tåget. Höjd från golvet till underkant dekal ca 185 cm. Underkant dekal 185 cm över golv Vid brandsläckare bakom pelare: Brandsläckare, 2 st. 80x80 mm. Placeras på pelaren, riktade framåt och bakåt i tåget. 36

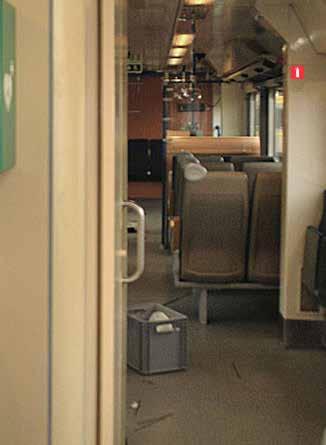

37 Placering av tillbehör - Brandsläckare Tåg X Placering av brandsläckardekaler vid toalett. Dekalerna placeras synliga framåt och bakåt i tåget. Höjd från golvet till underkant dekal ca 185 cm. Brandsläckare, 1 st. 60x60 mm. Brandsläckare, 2 st. 60x60 mm. Placeras på båda sidor av pelaren. 37

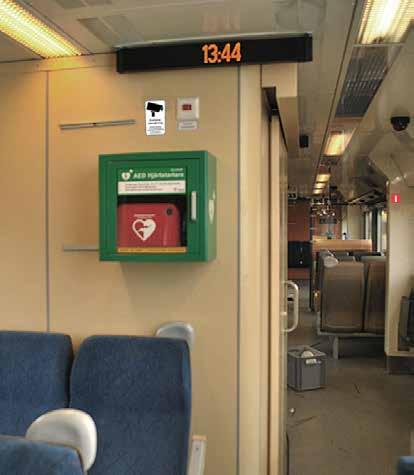

38 Placering av tillbehör - Hjärtstartare Kamerabevakning 1 st, 80x135mm. Centreras över grönt skåp, linjerad med toalampa 38
