1 KARLSKRONA KOMMUN FÖRDJUPAD DAGVATTENUTREDNING MÖLLETORP

2 FÖRDJUPAD DAGVATTENUTREDNING Mölletorp Karlskrona kommun KONSULT WSP Samhällsbyggnad Box Karlskrona Besök: Södra Malmgatan 10 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Samhällsbyggnad Robert Eriksson Tobias Wieforss UPPDRAGSNAMN Fördjupad dagvattenutredning Mölletorp UPPDRAGSNUMMER FÖRFATTARE Robert Eriksson, Tobias Wieforss DATUM ÄNDRINGSDATUM GRANSKAD AV JOHANNA PERSSON GODKÄND AV JOHANNA PERSSON Fördjupad dagvattenutredning Mölletorp

3 INNEHÅLL 1 SAMMANFATTNING 4 2 ALLMÄNT / BAKGRUND SYFTE 4 3 BESKRIVNING AV PLANOMRÅDET ÖVERGRIPANDE BESKRIVNING TOPOGRAFI GEOLOGISKA FÖRHÅLLANDEN GEOHYDROLOGI / GRUNDVATTEN 8 4 RECIPIENT, RECIPIENTSTATUS/KLASSNING LYCKEBYÅN AFVELSGÄRDE GRUNDVATTENFÖREKOMST MARKÄGAREFÖRHÅLLANDEN/DIKNINGSFÖRETAG FÖRORENAD MARK OCH OMRÅDESSKYDD 12 5 FRAMTIDA FÖRHÅLLANDEN 12 6 FÖRUTSÄTTNINGAR FÖR HANTERING AV DAGVATTEN BEGRÄNSNINGAR I DAGVATTENSYSTEM NEDSTRÖMS VERKSAMHETSOMRÅDE BEFINTLIGA LEDNINGAR OCH DAGVATTENANLÄGGNINGAR INSTÄNGDA OMRÅDEN, RISK FÖR ÖVERSVÄMNING KRAV PÅ FÖRDRÖJNING AV DAGVATTEN FRÅN FASTIGHETSMARK OCH HELA PLANOMRÅDET 14 7 FÖRSLAG TILL DAGVATTENHANTERING ÖVERGRIPANDE PRINCIPER DAGVATTENHANTERING FÖR KVARTERSMARK DAGVATTENHANTERING FÖR ALLMÄN PLATSMARK BESKRIVNING AV ÅTGÄRDER PLACERING AV FÖRESLAGNA LÖSNINGAR DAGVATTENHANTERING VID SKYFALL HÖJDSÄTTNING 22 8 BERÄKNINGAR BERÄKNING AV DIMENSIONERANDE FLÖDEN (FÖRE OCH EFTER) BERÄKNING AV FÖRDRÖJNINGSVOLYMER BERÄKNING AV DAGVATTNETS FÖRORENINGSINNEHÅLL (FÖRE OCH EFTER) 27 9 REFERENSER TEKNISKT UNDERLAG/ERHÅLLET UNDERLAG FRÅN BESTÄLLARE PUBLIKATIONER ÖVRIGA REFERENSER Fördjupad dagvattenutredning Mölletorp 3

4 1 SAMMANFATTNING WSP har utfört en fördjupad dagvattenutredning för planområdet Mölletorp. Rapporten berör hur området påverkas av föroreningar och dagvattenflöde. Hänsyn har tagit till både dimensionerande krav och hur området påverkas vid kraftiga skyfall. En viktig aspekt som har påverkat planområdet är att säkerställa att inga hus riskerar att drabbas av översvämningar och att Augerumsvägen fortsatt fungerar som en barriär mot Lyckebyån. En annan viktig aspekt är att skydd mot föroreningar för Afvelsgärde vattentäkt. Generellt föreslås en utformning med främst tätt ledningsnät, diken och fördröjningsmagasin. För att minska belastningen av olja bör även oljeavskiljare placeras på strategiska platser. 2 ALLMÄNT / BAKGRUND Karlskrona genomgår i dagsläget en period av nybyggnation av bostäder. Som en del i detta ska området Mölletorp bebyggas med blandade bostäder bestående av flerbostadshus, radhus och friliggande villor. Området kommer att exploateras dels av Skanska och dels av Karlskrona kommun. I området är det även planerat att byggas en skola/förskola. Detaljplanen syftar till att pröva möjligheten för ca 300 nya bostäder med varierade bostadsformer i en attraktiv boendemiljö med närhet till befintlig infrastruktur, service samt natur. 2.1 SYFTE Dagvattenutredningen syftar till att identifiera områdets förutsättningar för att ordna en långsiktigt hållbar dagvattenhantering. Utredningen ligger till grund för framtagandet av en principlösning som avser hantera dagvattenhanteringen vid en framtida exploatering enligt framtagen plan. Utredningen avser samtidigt att belysa eventuella begränsningar som är försvårande för dagvattenhanteringen i området Fördjupad dagvattenutredning Mölletorp

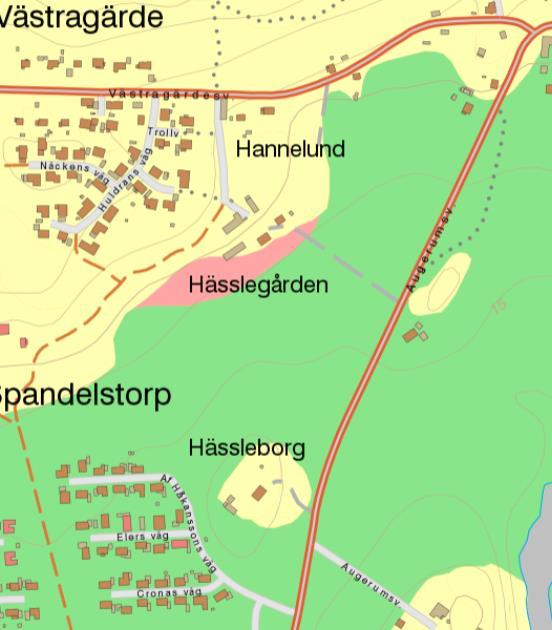

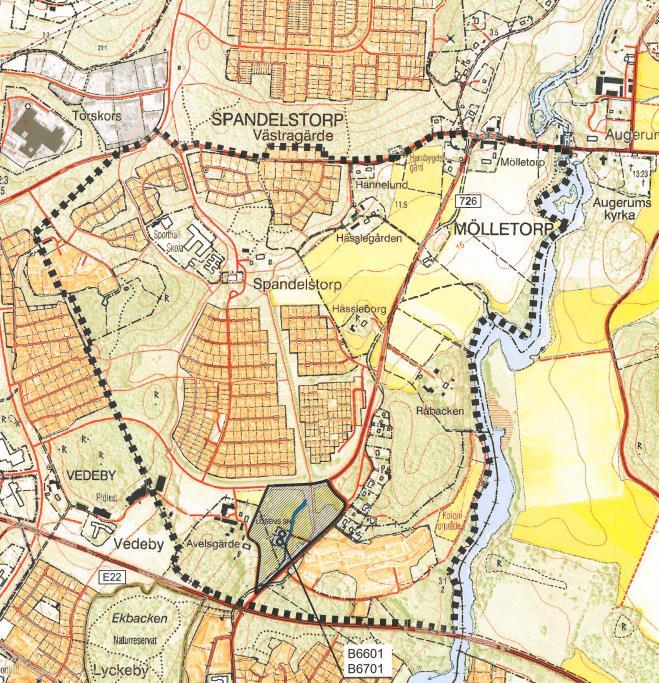

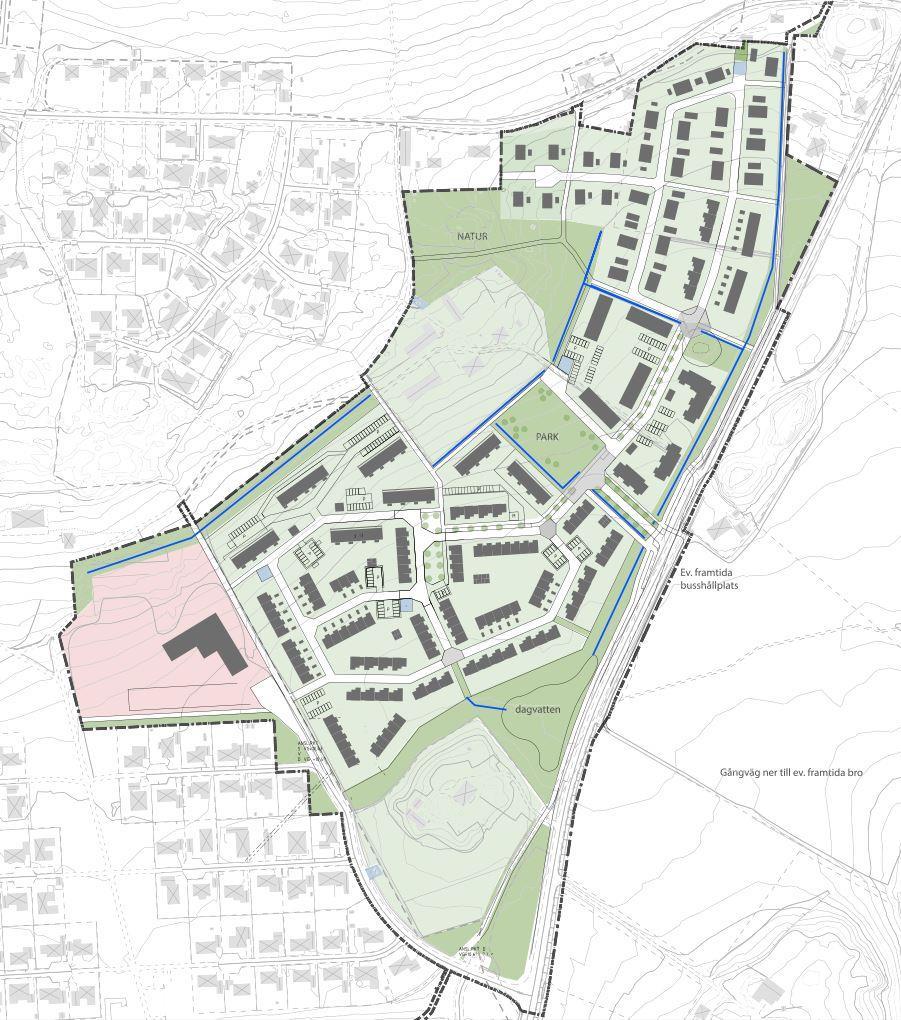

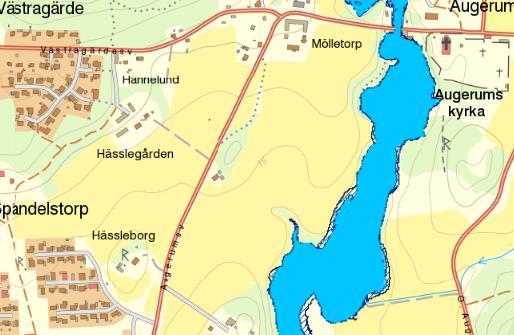

5 3 BESKRIVNING AV PLANOMRÅDET 3.1 ÖVERGRIPANDE BESKRIVNING Planområde Mölletorp Det föreslagna planområdet består i dagsläget av åkermark och betesmark med omgivande grön- och skogsområden. Planområdet angränsar till Augerumsvägen i öster och Västragärdesvägen i norr. Vidare österut finns ytterligare åkermark innan Lyckebyån avgränsar. Norr om Västragärdesvägen fortsätter ett skogsområde innan ett befintligt bostadsområde tar vid ca 200 meter från det föreslagna planområdet. Befintlig bebyggelse angränsar också i både syd och väst om planområdet. Hela planområdet ligger inom ett föreslaget sekundärt vattenskyddsområdet för Afvelsgärde grundvattentäkt. Figur 1 - Översikt planområde Västragärdesvägen Augerumsvägen Af Håkanssons väg Figur 2 Översikt över planområdet detaljerat Fördjupad dagvattenutredning Mölletorp 5

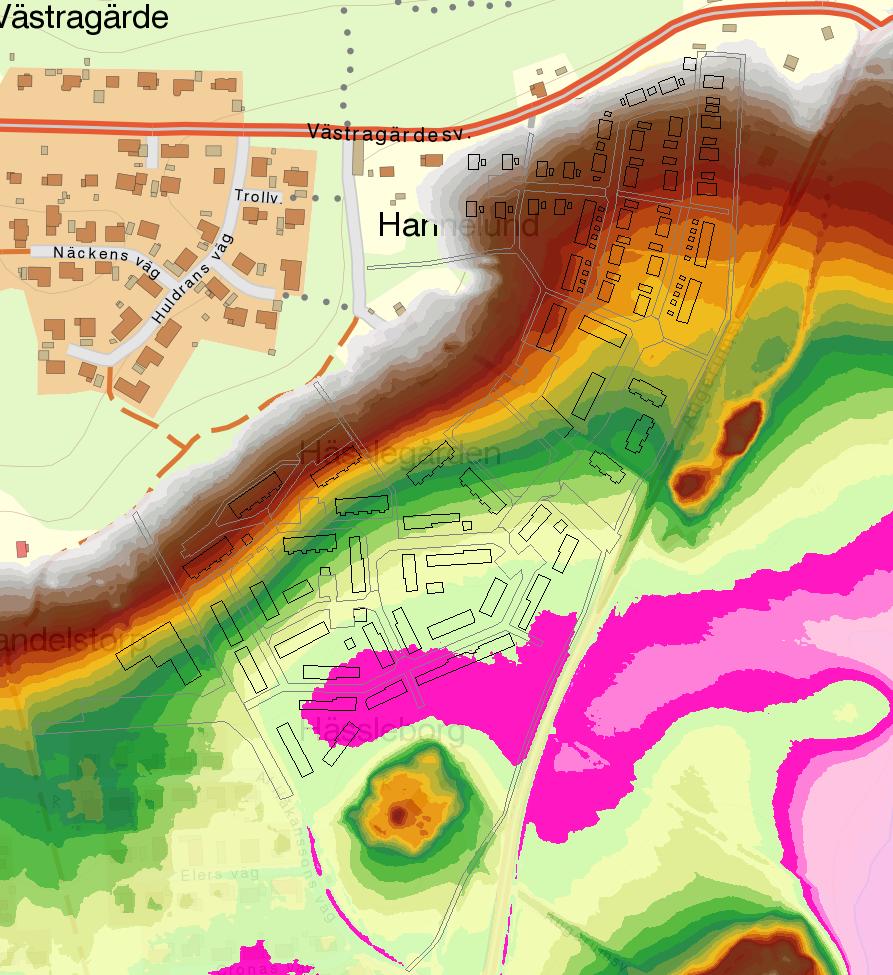

6 3.2 TOPOGRAFI Höjdskillnader (m) 2 1 Lågpunkt Höjd topp Figur 3 - Höjdanalys GIS, befintliga höjder Lutning Lutning Profile Graph Subtitle Profile Graph Subtitle Figur 4 - Lutning profil 1 Från väst till öst Figur 5 - Lutning profil 2 Från norr till söder. Planområdet har en naturlig sluttning från väst till öst samt från norr till söder. Inom planområdet finns också en naturlig sluttning mot ett låglänt område beläget i planområdets sydöstra del. En del av den planerade exploateringen kommer att ske i angränsning till denna lågpunkt varför höjdsättning av mark och byggnader behöver ske med hänsyn till områdets höjdvariationer. Augerumsvägen fungerar i dagsläget som en barriär mot att dagvatten kan flöda vidare väster ut mot Lyckebyån. Fastigheten i planområdets södra del är belägen på en höjdtopp i förhållande till omgivande topografi Fördjupad dagvattenutredning Mölletorp

7 3.3 GEOLOGISKA FÖRHÅLLANDEN Jordart, grundlager Figur 6 - SGU Jordartskarta 1: : ( Planområde markerat med svart. Jordartskartan från SGU (Sveriges geologiska undersökning) ger en grov bild av de olika jordarternas utbredning i ett område. Jordartskartan för det nu aktuella området visar att marken till störst del består av glacial silt. Området består också av urberg, sandig morän och postglacial finsand, se figur 6. Enligt utförd undersökning (Arkeologisk utredning i Mölletorp 2016, Rapport 2017:4) består den sydöstra delen av området av gulvit eller gulbrun lera. Den norra och västra består till viss del av morängrus och stenar. I den östra delen finns ett litet område med en berghäll. Här och var finns också rester av diken för dränering av marken och inom en del områden är marken sank och vatten nivån hög Fördjupad dagvattenutredning Mölletorp 7

8 Genomsläpplighet För att utreda dagvattnets infiltrationsmöjligheter i ett visst område är det markens genomsläpplighet som är av yttersta vikt. Olika jordarter har olika genomsläpplighet varför infiltrationsmöjligheterna varierar beroende på detta. Det aktuella området bedöms till störst del ha en låg genomsläpplighet. Figur 7 - SGU Genomsläpplighet ( Området som består av postglacial finsand har dock en hög genomsläpplighet. 3.4 GEOHYDROLOGI / GRUNDVATTEN Inom området är inte några grundvattenundersökningar genomförda. Dock har det observerats ifrån arkeologisk undersökning att delar av området är sankt och schakter fylls med vatten relativt snabbt Fördjupad dagvattenutredning Mölletorp

9 4 RECIPIENT, RECIPIENTSTATUS/KLASSNING År 2000 trädde EU:s gemensamma regelverk om vatten, det så kallade Vattendirektivet, i kraft. Syftet med direktivet är att säkra en god vattenkvalitet i Europas yt- och grundvatten. Sjöar, vattendrag, kustoch grundvatten som är tillräckligt stora omfattas av Vattendirektivet och kallas då formellt för vattenförekomster. Miljökvalitetsnormerna omfattar ekologisk och kemisk ytvattenstatus samt kemisk och kvantitativ grundvattenstatus. Den ekologiska statusen bedöms på en femgradig skala: hög, god, måttlig, otillfredsställande och dålig medan kemisk ytvattenstatus har två klasser: god eller uppnår ej god. Grundvattens kemiska och kvantitativa status klassas som god eller otillfredsställande. Recipient för dagvatten från planområdet är Lyckebyån (vattenförekomst SE80000) 4.1 LYCKEBYÅN Lyckebyån utgör en ytvattentäkt. Huvudman för vattentäkten är Karlskrona kommuns Drift- och serviceförvaltning, VA-avdelningen. Det vatten som hämtas från ån leds till Karlskrona kommuns vattenverk i Lyckeby. Detta vattenverk betjänade år 2017 cirka personer. Vattenskyddsområdet vid Lyckebyån omfattar en cirka 200 meter bred zon längs ån, 100 meter på vardera sidan. Utloppspunkt för planområdet är i Lyckebyån ca 2 km söder om planområdet nedströms vattenverket i Lyckebyån. Lyckebyån fungerar som vattentäkt för Karlskrona tätort, då vatten från denna pumpas till Johannishusåsen och infilteras för att sedan renas i ett slutgiltigt steg i Karlskrona vattenverk i Lyckeby. Intaget för råvatten ligger mellan planområdet och befintligt utlopp. Det innebär att vattnet från planområdet inte kan släppas ut direkt vid planområdet utan bör ledas in i befintligt system med utlopp nedströms vattenverkets intag. Statusklassning enligt nedan. Planområdet Mölletorp Utlopp för dagvatten i Lyckebyån Figur 8 Utloppspunkt för dagvatten i Lyckebyån Fördjupad dagvattenutredning Mölletorp 9

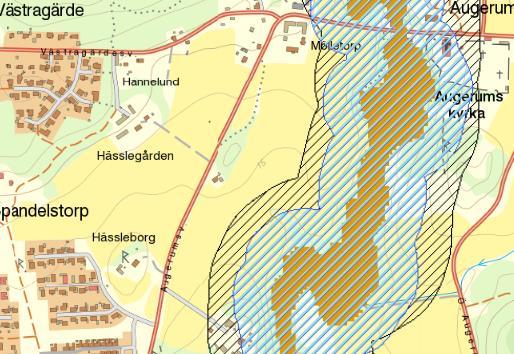

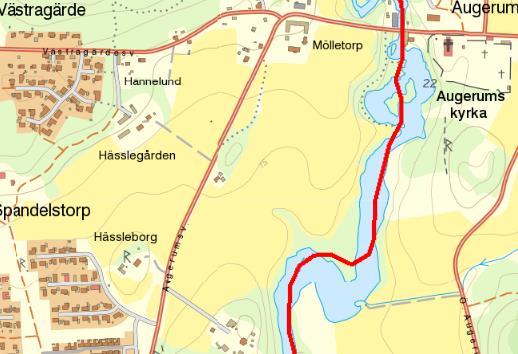

10 Status Klassning Lyckebyån (SE80000) Ekologisk status Kemisk status Måttlig Uppnår ej god Figur 9 - Statusklassningar Lyckebyån, kemisk status (VISS) Teckenförklaring Vattenskyddsområde Ytvattenförekomster med 200 m buffert Beräknat högsta flöde Figur 10 Vattenskyddsområde Lyckebyån Fördjupad dagvattenutredning Mölletorp

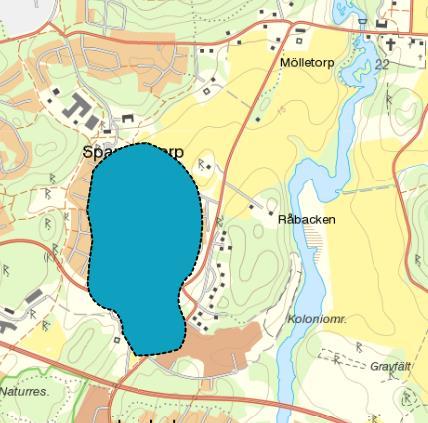

11 4.2 AFVELSGÄRDE GRUNDVATTENFÖREKOMST Vid utledandet av dagvatten kan delar av dagvattnet komma att rinna i ett öppet dike genom grundvattenförekomsten vid Afvelsgärde (Spandelstorp). Huvudsakligen ska det rinna i ett kulverterat ledningsnät. Denna grundvattenförekomst är huvudvattentäkt åt sjukhuset i Karlskrona. Den har statusklassningen enligt nedan Status Klassning Kemisk status God Kvantitativ status God Figur 11 - Spandelstorps vattenförekomst utbredning och statusklassning I nuläget pågår ett arbete med att förnya skyddszonerna för vattentäkten och införa nya föreskrifter för denna. I detta förslag så ingår planområdet i den yttre delen av den sekundära skyddszonen. Figur 12 Förslag till skyddszoner Fördjupad dagvattenutredning Mölletorp 11

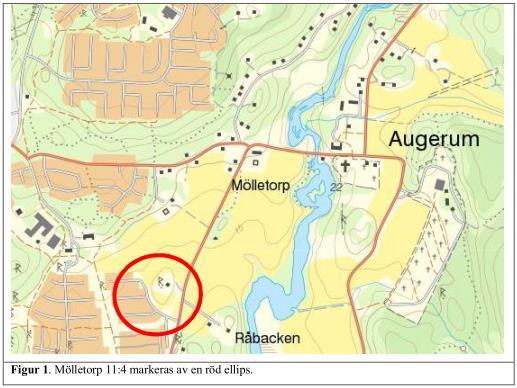

12 4.3 MARKÄGAREFÖRHÅLLANDEN/DIKNINGSFÖRETAG Karlskrona kommun äger ca hälften av marken som ska exploateras och Skanska äger resterande delar. Marken har i dagsläget arrenderats ut för odling av raps samt för betning av djur. Området berörs inte av några dikningsföretag. 4.4 FÖRORENAD MARK OCH OMRÅDESSKYDD Området bedöms inte innefattas av någon förorenad mark, miljö- eller naturskydd. En översiktlig miljöteknisk markundersökning på fastigheten Mölletorp 11:4 utfördes av WSP den 24 september 2012 på uppdrag av Skanska Sverige AB. Provtagningen utfördes med hjälp av 4 provgropar. Provgrävningen utfördes som djupast till ca 1,3 meter under markytan. Figur 13 - Från PM Översiktlig miljöteknisk markundersökning, Mölletorp 11:4, Karlskrona kommun (WSP 2012) Resultatet visade på att samtliga analyserade parametrar understeg riktvärdena varför området bedömdes kunna bebyggas med bostäder utan efterbehandling av jorden. 5 FRAMTIDA FÖRHÅLLANDEN Teckenförklaring 100-årsflöde 200-årsflöde Beräknat högsta flöde Figur 14 - Översvämningskartering Lyckebyån (Länsstyrelsens WebbGIS) En översvämningskartering som utförts av MSB visar hur Lyckebyån förväntas påverkas av ökade flöden till följd av ett framtida klimat, se figur 14. Det nu aktuella planområdet förväntas inte påverkas direkt men behöver rustas för att klara belastningen som det framtida klimatet förväntas orsaka. SMHI har analyserat framtida klimatutveckling i Sverige utifrån scenarierna från The Intergovernmental Panel on Climate Changes (IPCC). Rapporten utgår från två olika framtidsscenarier, ett där utsläppen minskar och ett där utsläppen fortsätter accelerera. Utifrån dessa analyser har Länsstyrelsen Blekinge län listat vilka väntade förändringar som kan ske i Blekinge län fram till nästa sekelskifte. Bland annat redovisas följande väntade förändringar: Fördjupad dagvattenutredning Mölletorp

13 Vegetationsperiodens längd beräknas öka med 2-4 månader. Det gör att längs Blekinges södra och västra kust kan vegetationsperioden täcka in upp till 11 månader under året vid nästa sekelskifte. Årsmedelnederbörden väntas öka med 15-20%. Nederbörden ökar mest vintertid, i västra Blekinge väntas upp till 50 % ökning. Skyfall beräknas bli kraftigare och inträffa allt oftare. Särskilt de kortvariga skyfallen verkar öka, 20- minutersregn väntas få ökad intensitet uppemot 50 % (se kap 3.3 i SMHI:s rapport Klimatologi 14, 2015). Den maximala dygnsnederbörden väntas öka uppemot 20 %. Ovanliga högflöden väntas bli kraftigare och därmed leda till större översvämningar än tidigare. Högflöden med 100 års återkomsttid beräknas öka med %, beroende på vilket vattendrag det handlar om. Marktorka väntas öka markant i Blekinge. Vid nästa sekelskifte väntas marktorka under dagar per år, jämfört med ca dagar under dagens förhållanden. Detta kommer att leda till ökat behov av bevattning. Källa: Länsstyrelsen Blekinge Län ( WSP har utfört en skyfallsmodellering över Karlskrona kommuns tätorter för att undersöka vilken påverkan som skyfall får på dessa. Resultatet för planområdet framgår nedan. Figur 15 Resultat av skyfallsmodellering över Karlskrona tätort. Av figuren ovan framgår att föreslagna fördröjningsåtgärder (se kapitel 6 och 7 för beskrivning av föreslagna åtgärder) sammanfaller med område som i dagsläget fungerar som en naturlig fördröjningsåtgärd. Det är därmed viktigt att befintliga ytliga flödesvägar behålls för att säkerställa erforderligt skydd mot översvämning av Augerusvägen samt ny bebyggelse Fördjupad dagvattenutredning Mölletorp 13

14 6 FÖRUTSÄTTNINGAR FÖR HANTERING AV DAGVATTEN 6.1 BEGRÄNSNINGAR I DAGVATTENSYSTEM NEDSTRÖMS VERKSAMHETSOMRÅDE Fastigheterna inom planområdet kommer att tas in i verksamhetsområdet för samtliga VA-tjänster (vatten, spillvatten och dagvatten). 6.2 BEFINTLIGA LEDNINGAR OCH DAGVATTENANLÄGGNINGAR Enligt ett samrådsyttrande från 2013 understryker Länsstyrelsen Blekinge län att dagvattensystemet i planområdet behöver dimensioneras så att det kan hantera förväntade nederbördsökningar. Vidare påtalar de att nuvarande dagvattennät är hårt belastat från redan befintliga bostadsområden. Enligt muntlig information från Mölletorps byalag ska det finnas dräneringar i åkern och ett rör som leder vatten under Augerumsvägen och vidare ner till Lyckebyån. Då Lyckebyån ska skyddas från utsläpp ifrån planområdet ska befintliga ledningar i området ledas in i nya fördröjningar för att sedan hanteras på samma sätt som övrigt dagvatten inom området. 6.3 INSTÄNGDA OMRÅDEN, RISK FÖR ÖVERSVÄMNING Med undantag för lågpunkterna som redovisas i avsnittet 3.2 Topografi har inga instängda områden identifierats. Områdets naturliga topografi för att vatten rinner till lågpunkten i området och sedan vidare in genom bostadsområdet väster om planområdet. Det är av yttersta vikt att säkra höjdsättning av byggnader och gator för att bevara den naturliga avrinningen från området. Det är även av yttersta vikt att Augerumsvägen fortsatt fungerar som en barriär mot Lyckebyån vid kraftigare regn. För mer detaljerad beskrivning se kapitel 8.6 Dagvattenhantering vid skyfall. 6.4 KRAV PÅ FÖRDRÖJNING AV DAGVATTEN FRÅN FASTIGHETSMARK OCH HELA PLANOMRÅDET I programrådshandlingarna inför detaljplanearbetet har utflödet reglerats till max 30 l/s Fördjupad dagvattenutredning Mölletorp

15 7 FÖRSLAG TILL DAGVATTENHANTERING 7.1 ÖVERGRIPANDE PRINCIPER Grundprincipen för att säkerställa en långsiktig hållbar dagvattenhantering är att: 1. Byggnader ska placeras på höjdpartier och grönytor i lågstråken. 2. Dagvattenflöden ska begränsas genom fördröjning. 3. Dagvattnets föroreningsbelastning ska begränsas genom naturlig rening på väg till recipient. 7.2 DAGVATTENHANTERING FÖR KVARTERSMARK Inom kvartersmark kommer det mesta vattnet att avledas i ledningsnät. För de hus som är belägna längs med dagvattenstråk i söder finns möjlighet att avleda dagvatten från takytor direkt till detta stråk via utkastare. 7.3 DAGVATTENHANTERING FÖR ALLMÄN PLATSMARK Inom planområdet finns det en park som har möjlighet att fördröja flödet i den sydvästra delen av parken. Detta område bör vara placerat betydligt lägre än vägen söder om parken. Vid kraftiga flöden bör det finnas en ytlig väg för vattnet som leder dagvattnet via svackdike på västra sidan om uppsamlingsgata, del 1 vidare till ny fördröjningsdamm. Figur 16 Gatutyper inom planområdet Fördjupad dagvattenutredning Mölletorp 15

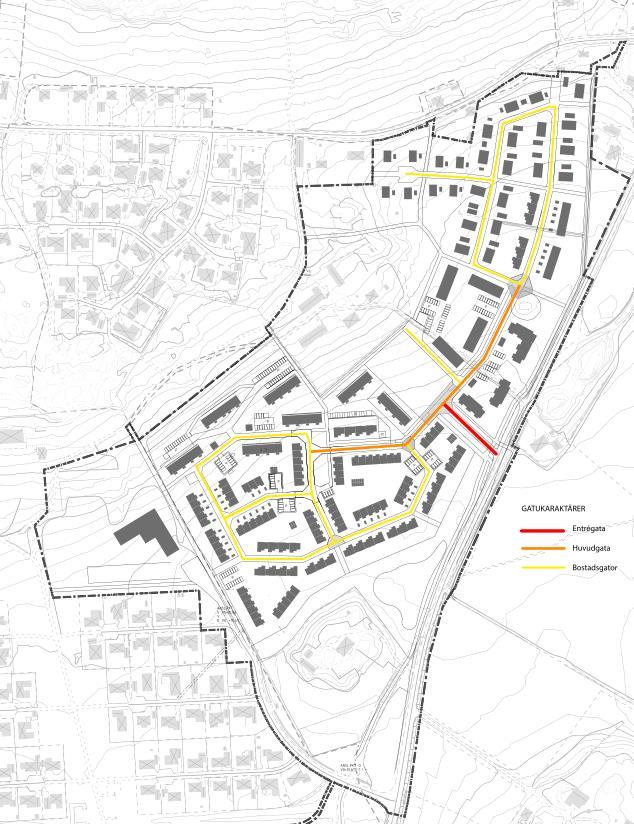

16 Figur 17 Sektion Uppsamlingsgata, del 1 För uppsamlingsgata, del 2 kommer det även att finnas möjlighet att avleda viss del av vattnet ifrån vägen i lågstråk vid trädraden, trädraden kan även kompetteras med raingardens med biofilter och på detta sätt minska föroreningsbelastningen från vägytor. Slutlig avledning av dagvattnet kommer dock att ske via ledningsnät. Figur 18 Sektion Uppsamlingsgata, del 2 För lokalgatorna kommer avledning av dagvatten att ske via ledningsnät och som på vissa delar även kompletteras av oljeavskiljare för att minska belastning av föroreningar Fördjupad dagvattenutredning Mölletorp

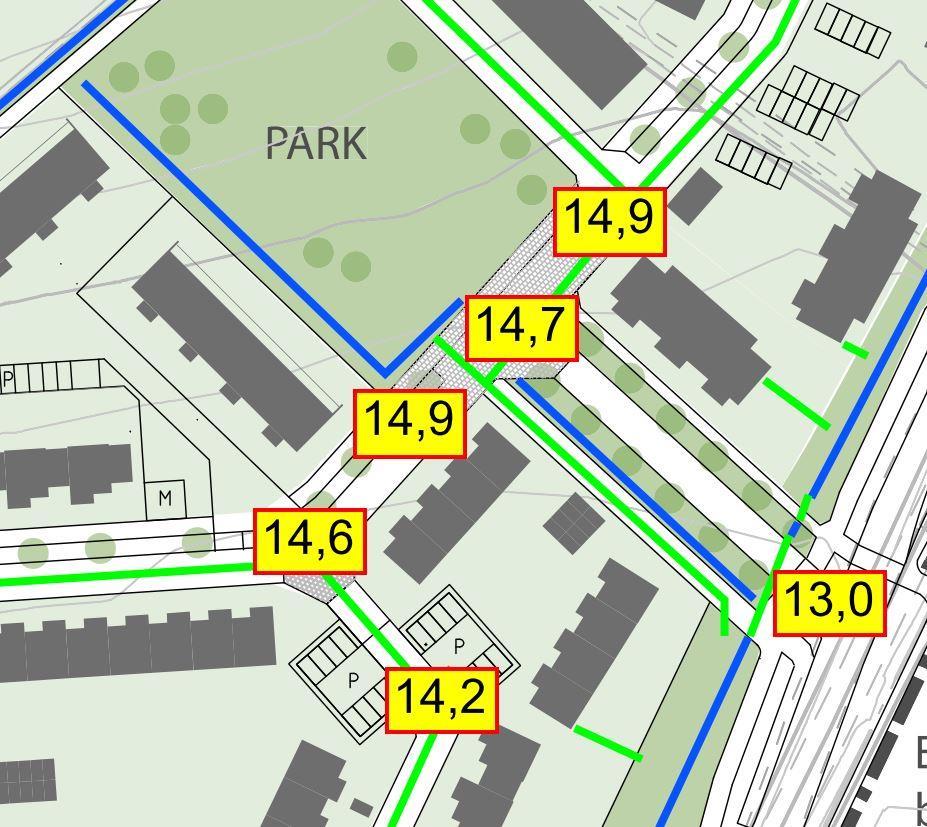

17 Figur 19 Sektion Lokalgator 7.4 BESKRIVNING AV ÅTGÄRDER Avledning av vatten föreslås ske genom slutna dagvattenledningar till diken som mynnar i samlat dagvattenmagasin i områdets lågpunkt för fördröjning av dagvatten med ett minskat utflöde på 30 l/s 7.5 PLACERING AV FÖRESLAGNA LÖSNINGAR Enligt Karlskrona kommuns dagvattenpolicy (som i dagsläget är på remiss) anges att oljeavskiljare ska användas för parkeringsplatser med plats för över 100 fordon 1. Inom planområdet finns ingen samlad parkering som uppfyller detta kriteriet. I justeringarna av dagvattenpolicyn inför antagandet kommer dokumentet kompletteras med särskilda krav på oljeavskiljare inom vattenskyddsområden. Detaljplanen kompletteras med dessa krav under den kommande planprocessen när dagvattenpolicyn är antagen. Då området är inom den sekundära zonen för grundvattentäkten Afvelsgärde föreslås dock att oljeavskiljare placeras vid ett flertal strategisk platser för att ta hand om de platser där ett större antal parkeringar är samlade. Oljeavskiljarna ska placeras inom kvartersmark och parkeringsytor ska avledas i separat system till dessa. Oljeavskiljare ska placeras för att säkerställa ett minimalt utsläpp av olja som har möjlighet att transporteras till grundvattentäkten. Längs med Augerumsvägen föreslås att ett svackdike placeras för att ta hand om dagvatten från den östra delen av planområdet. 1 Muntlig uppgift från Anna Steinwandt Fördjupad dagvattenutredning Mölletorp 17

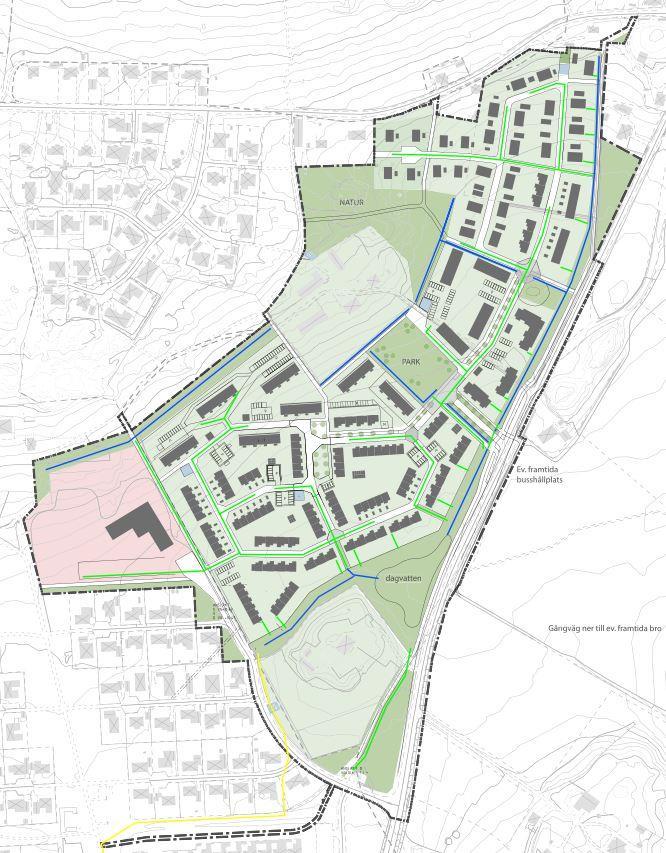

18 Inkopplingspunkt till dagvattennätet +10,6 Figur 20 Förslag till dagvatten lösningar. Gröna linjer=dagvattenledningar, Blå linjer=dike/svackdike, Gul linje=ytlig avledning vid kraftigare regn (naturlig ytligt utlopp) Vattnet från förskola/skola samt västra området av planområdet mynnar i ett dike som sedan rinner vidare till fördröjningsdamm. Vid projektering av framtida busshållplats föreslås att Augerumsvägen ska projekteras med ensidigt fall åt väster för att säkerställa att inga utsläpp ifrån denna tar sig ner mot Lyckebyån Fördjupad dagvattenutredning Mölletorp

19 7.6 DAGVATTENHANTERING VID SKYFALL Vid extrem nederbörd är det av högsta vikt att Augerumsvägen fortfarande fungerar som en barriär mot Lyckebyån. Det kan skapas genom att befintlig ytlig väg ut från området behålls (gul linje i figur 20 och 23) i sydöstra hörnet av planområdet. Lägsta punkt på Augerumsvägen är +12,75 och lägsta ytliga utloppspunkten ur området bör vara minst 25 cm under denna. Vattnets väg vid skyfall kommer därmed att behållas likt befintligt och inte drabba någon ny fastighet med olägenhet. I parken kommer det även finnas en möjlighet att fördröja en viss volym då denna är placerad lägre än avskärande uppsamlingsgata, del 2. För att säkerställa avledning av skyfall bör korsningen mellan uppsamlingsgata, del 1 och uppsamlingsgata, del 2 placeras aningens lägre än omkringliggande vägar. Detta medför att avledningen säkerställs till lågstråket bredvid uppsamlingsgata, del 1 och vidare ner mot fördröjningsdamm och naturligt utlopp ifrån planområdet. Figur 21 Förslag till höjdsättning för att säkerställa ytlig avrinning till lågstråk Fördjupad dagvattenutredning Mölletorp 19

20 Naturligt utlopp ifrån planområdet Ca +12,5 Lågpunkt väg +12,75 Lågstråk bakom fastigheter Lågpunkt bostadsområde Lågstråk vid allé Inkopplingspunkt till dagvattennätet Figur 22 Förklaring av avledning vid kraftiga skyfall (behålls likt befintligt) Fördjupad dagvattenutredning Mölletorp

21 Säkerställning av ytlig avledning vid skyfall Fördröjning vid normala regn Översvämmningsyta vid skyfall Översvämmningsyta som kan översvämmas först vid skyfall med återkomsttid över 25 år Inkopplingspunkt till dagvattennätet Figur 23 Ytor som bör kunna översvämmas vid kraftiga skyfall, svarta pilar avser riktning för ytlig avrinning. Gult streck avser naturligt ytligt utlopp ifrån området som bör behållas. Orangefärgat=yta som kan utformas som fördröjning vid kraftigare än 25 år. Av figur ovan framgår de ytor som bör kunna översvämmas vid kraftiga skyfall. Område markerat med rött är den yta som främst kommer att användas som fördröjningsyta. Vid kraftigare skyfall ska det finnas möjlighet att ytor översvämmas enligt område markerat med blått, där området kring dagvattendammen översvämmas i första skedet. När ytor markerat med blått översvämmas kan ett regn med återkomsttid på ca 25år fördröjas i området. För att få en extra säkerhet i området finns en möjlighet att fördröja mer vatten vid ännu kraftigare regn genom att utforma orangemarkerat område som en lågpunkt. Detta område skulle då endast användas vi regn med en större återkomsttid än 25 år. Det är viktigt att naturliga utloppet ifrån området markerat med gult säkerställs Fördjupad dagvattenutredning Mölletorp 21

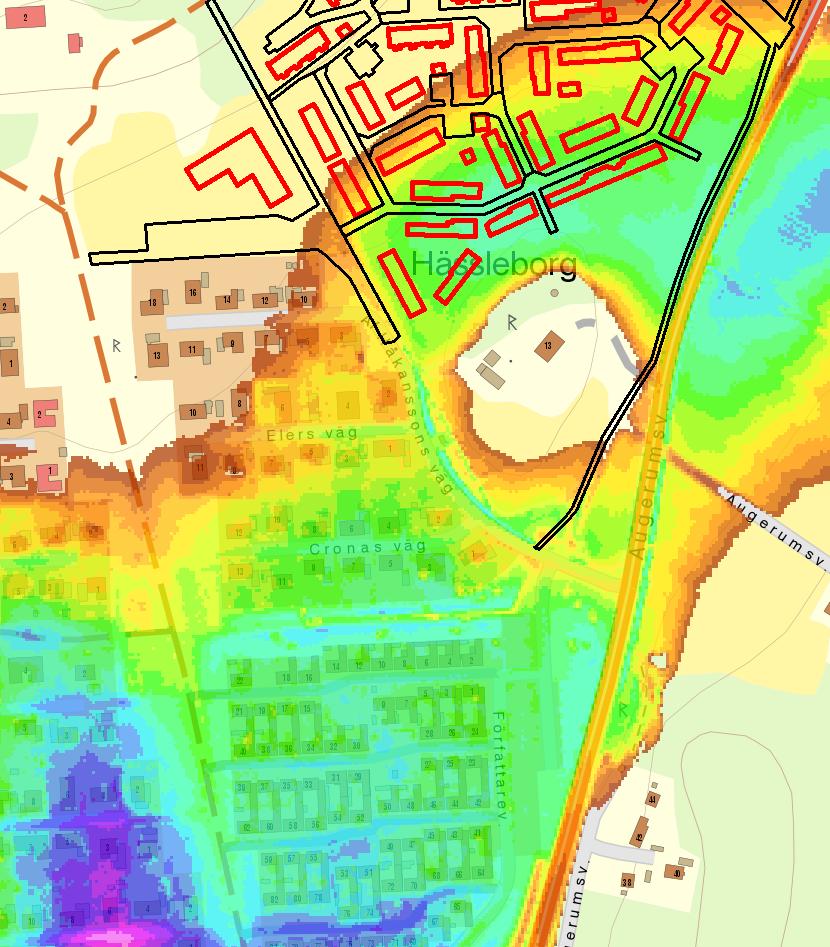

22 7.7 HÖJDSÄTTNING För att inga fastigheter ska riskeras att drabbas av översvämningar bör inte fastighetens golvnivå vara lägre än lägsta punkten på Augerumsvägen (+12,75). Vi denna nivå kommer fastigheter inte att drabbas av översvämningar utan vattnet kommer att rinna ut ytligt i syd västra sidan av planområdet längs med dike vid Af Håkansons väg vidare ner längsmed allén mot Afvelsgärde Fördjupad dagvattenutredning Mölletorp

23 8 BERÄKNINGAR För att beräkna dagvattenflödet från planområdet före och efter förändringen enligt föreslagen detaljplan har dagvattenflödet beräknats enligt Dahlström (2010) 2 rationella metoden: Q dim = i(t r) * A * ȹ * kf där: Q dim = Dimensionerande dagvattenflöde (l/s) i(tr) = Dimensionerande nederbördsintensitet (l/s, ha) tr = Regnets varaktighet (min) A = Area (m 2, ha) ȹ = Avrinningskoefficient (-) kf = Klimatfaktor (1,05-1,30) För nederbörd med en återkomsttid av 10 år och med en varaktighet på 10 minuter är den dimensionerande nederbördsintensiteten i(tr) enligt Dahlström (2010) 228 l/s, ha exklusive klimatfaktor. Beräkningar har även utförts av nederbörd med en återkomsttid av 20 år respektive 30 år med en varaktighet på 10 minuter samt en klimatfaktor på 1,25. Den dimensionerande nederbördsintensiteten exklusive klimatfaktor för dessa regn är 286,7 l/s, ha (20-års regn) samt 327,9 l/s, ha (30-års regn), Dahlström (2010). Avrinningskoefficienterna är beräknade enligt riktlinjer i Publikation P110, Svenskt Vatten 2016 samt värden från beräkningsprogrammet Stormtac. Vid en sammanvägning av avrinningskoefficienterna beräknas värdet enligt principen: ȹ = (A1 * ȹ1 + A2 * ȹ An * ȹn) / (A1 + A2 + An) 2 Dahlström (2010) enligt Nederbördsdata vid dimensionering och analys av avloppssystem, Publikation P104, Svenskt Vatten Fördjupad dagvattenutredning Mölletorp 23

24 8.1 BERÄKNING AV DIMENSIONERANDE FLÖDEN (FÖRE OCH EFTER) Markanvändning och dagvattenflöden är beräknade före och efter exploatering enligt föreslagen detaljplan. Ytorna som ligger till grund för beräkningarna är framtagna utifrån uppskattningar i tillgängligt kartmaterial samt genom information i planbeskrivning och annat underlag från Karlskrona kommun. Tabell 1 - Beräknat dagvattenflöde, med klimatfaktor 1,25 Återkomsttid & varaktighet Flöde (l/s) FÖRE Flöde (l/s) EFTER Skillnad (l/s) 10 års regn 10 min års regn 10 min års regn 10 min Det dimensionerande dagvattenflödet i planområdet är enligt gällande minimikrav 3 för tät bebyggelse l/s vilket motsvarar ett regn med 20 års återkomsttid och 10 minuters varaktighet, inklusive klimatfaktor 1, Skillnad l/s före och efter planerad åtgärd Dagvattenflöde l/s års regn 20-års regn 30-års regn 50-års regn 100-års regn Före [l/s] Efter [l/s] Skillnad [l/s] Figur 24 - Jämförelse av dagvattenflöde före och efter föreslagen förändring i detaljplan med återkomsttider 10, 20, 30, 50 och 100-års regn (med klimatfaktor 1,25) 3 Minikravet avser den statistiska återkomsttiden för trycklinje i marknivå vid dimensionering av nya dagvattensystem, Svenskt Vatten Publikation P110, sid Fördjupad dagvattenutredning Mölletorp

25 Tabell 1 - Beräknad reducerad area med avrinningskoefficienter FÖRE exploatering enligt föreslagen detaljplan. Total areal m2. Område/yta Area [m 2 ] Andel av yta per område [%] Typ av yta, klassificering Koefficient Reducerad area [m 2 ] Åkermark % Ängs-/åkermark 0, TOTALT m 2 100,00% 0, m 2 Tabell 2 - Beräknad reducerad area med avrinningskoefficienter EFTER exploatering enligt föreslagen detaljplan. Total areal m2. Område/yta Area [m 2 ] Andel av yta per område [%] Typ av yta, klassificering Koefficient Reducerad area [m 2 ] Tak ,58 11,54% Tak 0, Parkmark ,17 34,70% Grön park 0, Flerfamiljshusområde ,34 32,75% Kvartersmark 0, Gator ,93 15,95% Asfalt 0, Tomt skola 9 645,56 5,07% Asfalt / grönt 0, TOTALT m 2 100,00% 0, m Fördjupad dagvattenutredning Mölletorp 25

26 Magasinvolym m³ 8.2 BERÄKNING AV FÖRDRÖJNINGSVOLYMER I området kommer fördröjning av dagvatten att ske i den sydöstra delen av fastigheten. Detta är den naturliga lågpunkten där vatten ansamlas i dagsläget. Vid beräkningar av fördröjningsvolymer har antagits att botten på fördröjningsmagasinet kan förläggas till +10,9 och att vatten kan stiga till +12,50 (25 cm under lägsta punkten på Augerumsvägen). Vid dessa förutsättningar kommer det att finnas en fördröjningsvolym på ca 6500 m 3 i dammen. Avskärande diken i nord väst samt dike längs med cykelväg i sydöst kommer att tillsammans med försänkning i parkmarken att ha en fördröjande effekt på ca 500 m 3. Sammantaget finns en fördröjningsvolym på ca 7000m 3 i planområdet år 10 år 20 år 30 år 40 år 50 år 60 år 70 år 80 år 90 år 100 år Återkomsttid Figur 25 Fördröjningsvolymer beroende på återkomsttid. Som framgår av ovanstående graf finns det möjlighet att fördröja ett regn med återkomsttid på ca 25 år för givna förutsättningar. För placering av åtgärder se kapitel Fördjupad dagvattenutredning Mölletorp

27 8.3 BERÄKNING AV DAGVATTNETS FÖRORENINGSINNEHÅLL (FÖRE OCH EFTER) För att kunna jämföra och dra slutsatser kring föroreningshalter i dagvattnet före och efter exploatering har beräkningar utförts i modelleringsverktyget Stormtac. Riktvärden som används för att jämföra halterna med är hämtade från Regionplane- och trafikkontoret i Stockholms läns landsting 4. Dessa är egentligen framtagna specifikt för utsläpp till recipienter i Stockholm, men då det saknas lokala platsspecifika riktvärden kan andra områdens riktvärden ge en anvisning om påverkansgraden från ett utsläpp. Riktvärdena är indelade i olika nivåer beroende på recipient, verksamhet etc. Riktvärde 2M valts, där 2 står för ett delområde som inte har ett direktutsläpp till recipienten och M står för mindre recipient. I Tabell 3 och Tabell 4 redovisas föroreningshalter och belastning i kg/år i dagvattnet från planområdet före och efter exploateringen. Tabell 3. Riktvärden samt föroreningshalter före och efter exploatering (värdena som överstiger riktvärden är rödmarkerade) Ämne Enhet Riktvärde (2M) Före exploatering Mölletorp Efter exploatering Med Utan rening rening Fosfor (P) µg/l Kväve (N) µg/l Bly (Pb) µg/l Koppar (Cu) µg/l Zink (Zn) µg/l Kadmium (Cd) µg/l 0,5 0,1 0,46 0,27 Krom (Cr) µg/l 15 2,3 6,5 3,7 Nickel (Ni) µg/l 30 1,5 5,2 2,9 Kvicksilver (Hg) µg/l 0,07 0,005 0,022 0,019 Suspenderad substans (SS) µg/l Oljeindex (olja) µg/l Benso(a)pyren (BaP) µg/l 0,07 0 0,023 0,014 Alla värden ligger under riktvärdena för 2M vid scenarier efter exploateringen med och utan rening. För att få en överblick över hur föroreningsbelastningarna kommer att öka på årsbasis sammanställs beräknade årliga föroreningsmängder (i kg/år) i Tabell 4. Tabell 4. Föroreningsbelastningen beräknad på årsbasis. 4 Regionala dagvattennätverket i Stockholms län, Riktvärdesgruppen. Regionplane- och trafikkontoret, Stockholm läns landsting, Fördjupad dagvattenutredning Mölletorp 27

28 Ämne Före exploatering Föroreningsbelastning utan rening Mölletorp Efter exploatering Total reningseffekt Föroreningsbelastning till recipienten efter rening kg/år kg/år kg/år % kg/år Fosfor (P) ,6 22 9,4 Kväve (N) , Bly (Pb) 0,32 0,51 0,2 43 0,3 Koppar (Cu) 0,56 1,2 0,4 31 0,8 Zink (Zn) 0,93 3,90 1,8 46 2,1 Kadmium (Cd) 0,0047 0,033 0, ,02 Krom (Cr) 0,11 0,47 0,2 43 0,3 Nickel (Ni) 0,07 0,38 0,2 45 0,2 Kvicksilver (Hg) 0, ,0016 0, ,001 Suspenderad substans (SS) Oljeindex (olja) 8, ,0 75 7,0 Benso(a)pyren (BaP) 0 0,0017 0, ,0011 Utifrån föroreningsberäkningar kommer vattenkvaliteten på dagvattnet från planområdet efter exploateringen att försämras något för vissa parametrar. Denna försämring bedöms vara marginell och vattenstatusen på recipienten riskeras inte försämras. Detta gäller framförallt metaller och BaP som hardagvatten från vägar och parkeringsytorna som huvudkälla. Med anledning av detta rekommenderas i första hand reningsåtgärder för hantering av dagvatten från dessa ytor. Takvattnet anses betydlig mindre förorenat och därför bör dess hantering främst innefatta fördröjningsåtgärder. Det noteras att halterna av P, N och SS minskar efter exploatering, anledningen till detta är att jordbruksmark är en stor källa för dessa föroreningar. Detta bedöms vara positiv då recipienten har övergödningsproblematik. Det observeras även att ytterligare rening kommer att ske nedströms utredningsområdet då det förväntas en viss rening kommer att ske i diken nedströms innan dagvatten når recipienten Fördjupad dagvattenutredning Mölletorp
