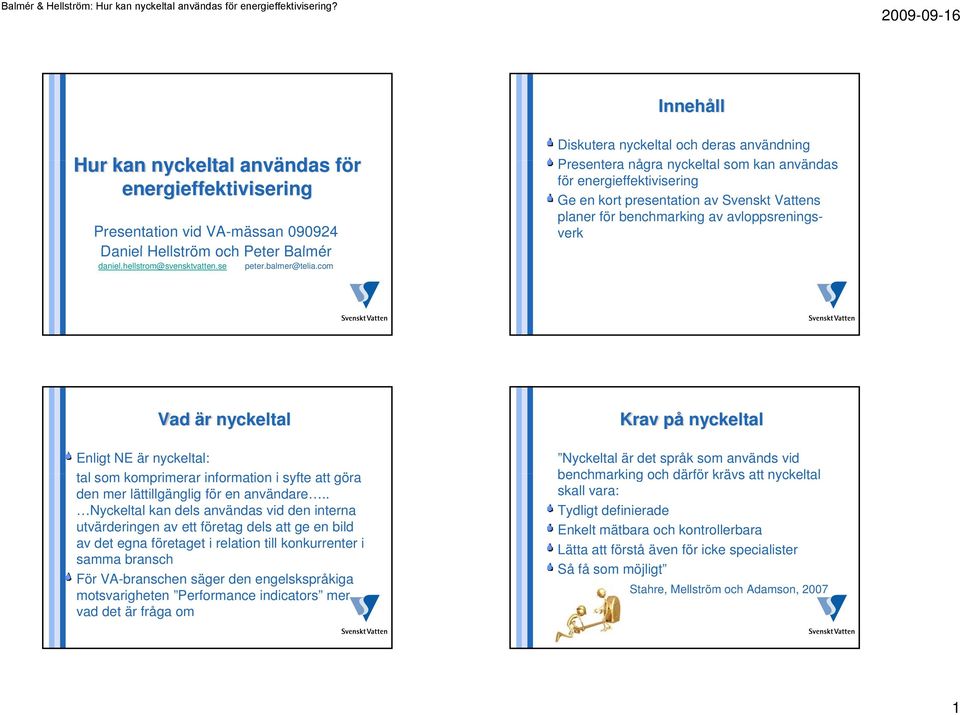

1 Innehåll Hur kan nyckeltal l användas för energieffektivisering Presentation vid VA-mässan Daniel Hellström och Peter Balmér daniel.hellstrom@svensktvatten.se peter.balmer@telia.com Diskutera nyckeltal och deras användning Presentera några nyckeltal l som kan användas för energieffektivisering Ge en kort presentation av Svenskt Vattens planer för benchmarking av avloppsreningsverk Vad är nyckeltal Enligt NE är nyckeltal: tal som komprimerar information i syfte att göra den mer lättillgänglig för en användare.. Nyckeltal kan dels användas vid den interna utvärderingen av ett företag dels att ge en bild av det egna företaget i relation till konkurrenter i samma bransch För VA-branschen säger den engelskspråkiga motsvarigheten Performance indicators mer vad det är fråga om Krav på nyckeltal Nyckeltal är det språk som används vid benchmarking och därför krävs att nyckeltal skall vara: Tydligt definierade Enkelt mätbara och kontrollerbara Lätta att förstå även för icke specialister Så få som möjligt Stahre, Mellström och Adamson,

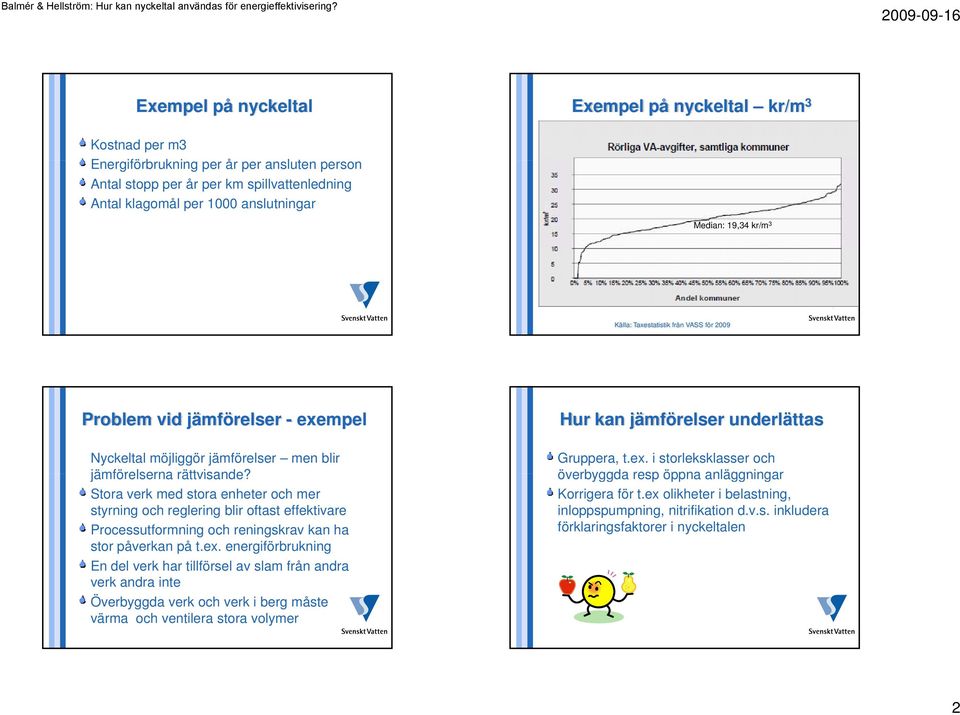

2 Exempel på nyckeltal Exempel på nyckeltal kr/m 3 Kostnad per m3 Energiförbrukning i per år per ansluten person Antal stopp per år per km spillvattenledning Antal klagomål per 1000 anslutningar Median: 19,34 kr/m 3 Källa: Taxestatistik från VASS för 2009 Problem vid jämförelser - exempel Hur kan jämförelser underlättas Nyckeltal möjliggör jämförelser men blir jämförelserna rättvisande? Stora verk med stora enheter och mer styrning och reglering blir oftast effektivare Processutformning och reningskrav kan ha stor påverkan på t.ex. energiförbrukning En del verk har tillförsel l av slam från andra verk andra inte Överbyggda verk och verk i berg måste värma och ventilera stora volymer Gruppera, t.ex. i storleksklasser och överbyggda resp öppna anläggningar Korrigera för t.ex olikheter i belastning, inloppspumpning, nitrifikation d.v.s. inkludera förklaringsfaktorer i nyckeltalen 2

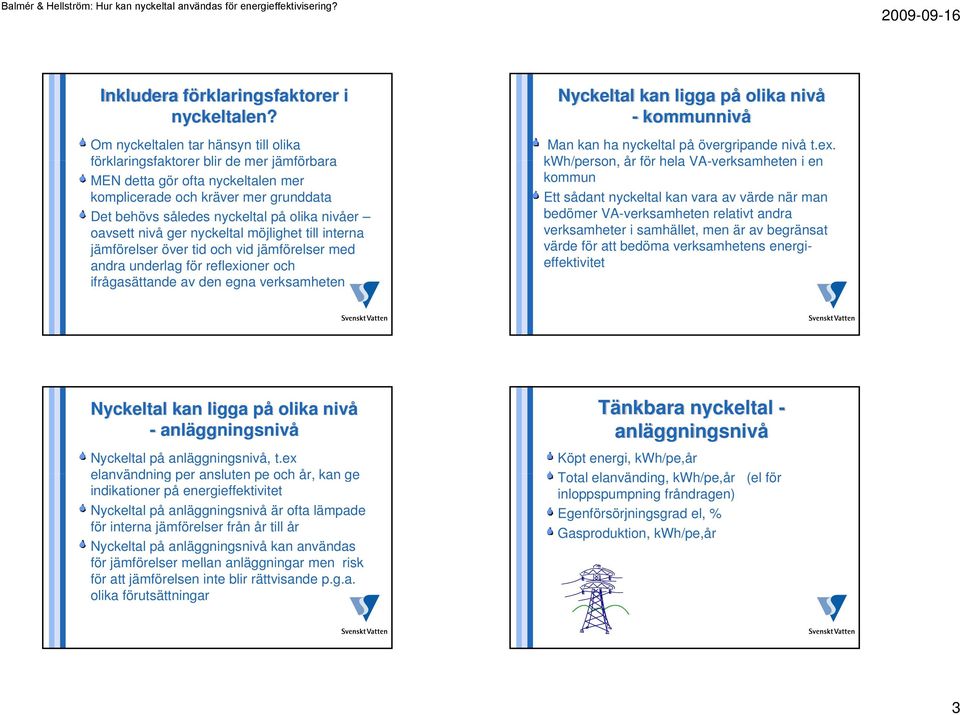

3 Inkludera förklaringsfaktorer i nyckeltalen? Om nyckeltalen tar hänsyn till olika förklaringsfaktorer blir de mer jämförbara MEN detta gör ofta nyckeltalen mer komplicerade och kräver mer grunddata Det behövs således nyckeltal på olika nivåer oavsett nivå ger nyckeltal möjlighet till interna jämförelser över tid och vid jämförelser med andra underlag för reflexioner och ifrågasättande av den egna verksamheten Nyckeltal kan ligga på olika nivå - kommunnivå Man kan ha nyckeltal på övergripande nivå t.ex. kwh/person, år för hela VA-verksamheten i en kommun Ett sådant nyckeltal kan vara av värde när man bedömer VA-verksamheten relativt andra verksamheter i samhället, men är av begränsat värde för att bedöma verksamhetens energi- effektivitet Nyckeltal kan ligga på olika nivå - anläggningsnivå Nyckeltal på anläggningsnivå, t.ex elanvändning per ansluten pe och år, kan ge indikationer på energieffektivitet Nyckeltal på anläggningsnivå är ofta lämpade för interna jämförelser från år till år Nyckeltal på anläggningsnivå kan användas för jämförelser mellan anläggningar men risk för att jämförelsen inte blir rättvisande p.g.a. olika förutsättningar Tänkbara nyckeltal - anläggningsnivå Köpt energi, kwh/pe,år Total elanvänding, kwh/pe,år (el för inloppspumpning fråndragen) Egenförsörjningsgrad el, % Gasproduktion, kwh/pe,år 3

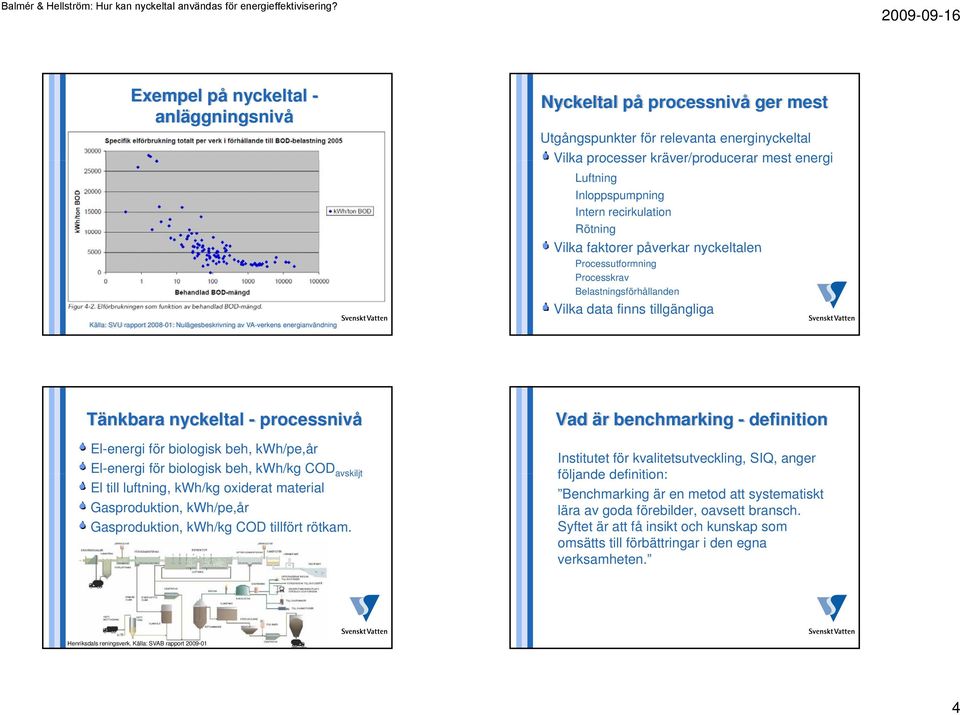

4 Exempel på nyckeltal - anläggningsnivå Källa: SVU rapport : Nulägesbeskrivning av VA-verkens energianvändning Nyckeltal på processnivå ger mest Utgångspunkter för relevanta energinyckeltal Vilka processer kräver/producerar mest energi Luftning Inloppspumpning Intern recirkulation Rötning Vilka faktorer påverkar nyckeltalen Processutformning Processkrav Belastningsförhållanden Vilka data finns tillgängliga Tänkbara nyckeltal - processnivå El-energi för biologisk beh, kwh/pe,år El-energi för biologisk beh, kwh/kg COD avskiljt El till luftning, kwh/kg oxiderat material Gasproduktion, kwh/pe,år Gasproduktion, kwh/kg COD tillfört rötkam. Vad är benchmarking - definition Institutet för kvalitetsutveckling, SIQ, anger följande definition: Benchmarking är en metod att systematiskt lära av goda förebilder, oavsett bransch. Syftet är att få insikt och kunskap som omsätts till förbättringar i den egna verksamheten. Henriksdals reningsverk. Källa: SVAB rapport

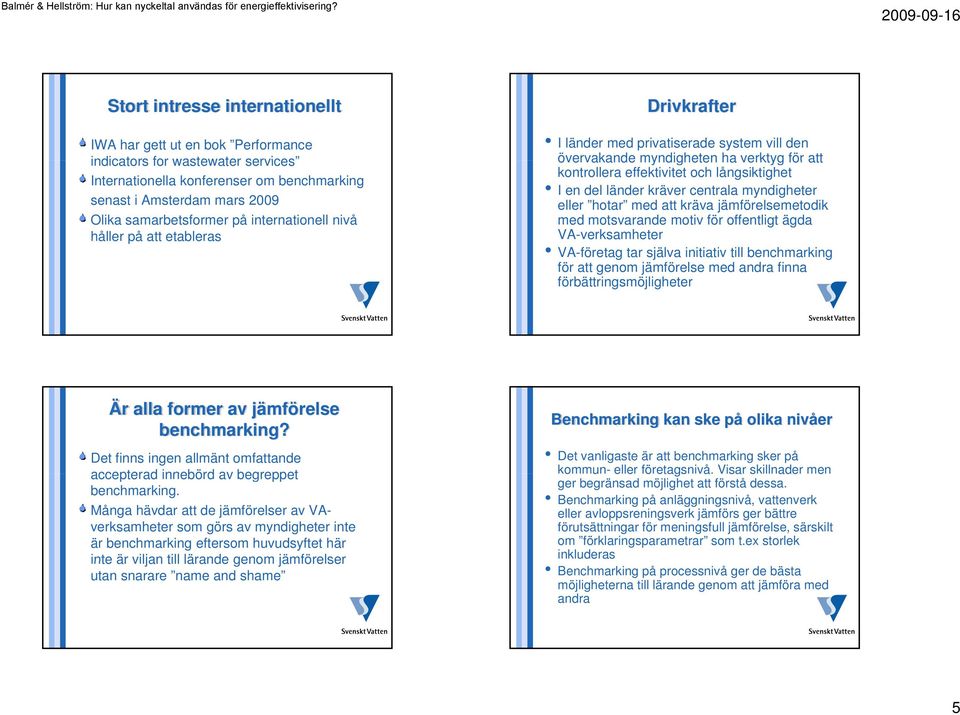

5 Stort intresse internationellt IWA har gett ut en bok Performance indicators for wastewater services Internationella konferenser om benchmarking senast i Amsterdam mars 2009 Olika samarbetsformer på internationell nivå håller på att etableras Drivkrafter I länder med privatiserade system vill den övervakande myndigheten ha verktyg för att kontrollera effektivitet och långsiktighet I en del länder kräver centrala myndigheter eller hotar med att kräva jämförelsemetodik med motsvarande motiv för offentligt ägda VA-verksamheter VA-företag tar själva initiativ iti till benchmarking för att genom jämförelse med andra finna förbättringsmöjligheter Är alla former av jämförelse benchmarking? Det finns ingen allmänt omfattande accepterad innebörd av begreppet benchmarking. Många hävdar att de jämförelser av VAverksamheter som görs av myndigheter inte är benchmarking eftersom huvudsyftet här inte är viljan till lärande genom jämförelser utan snarare name and shame Benchmarking kan ske på olika nivåer Det vanligaste är att benchmarking sker på kommun- eller e företagsnivå. Visar skillnader men ger begränsad möjlighet att förstå dessa. Benchmarking på anläggningsnivå, vattenverk eller avloppsreningsverk jämförs ger bättre förutsättningar för meningsfull jämförelse, särskilt om förklaringsparametrar som t.ex storlek inkluderas Benchmarking på processnivå ger de bästa möjligheterna till lärande genom att jämföra med andra 5

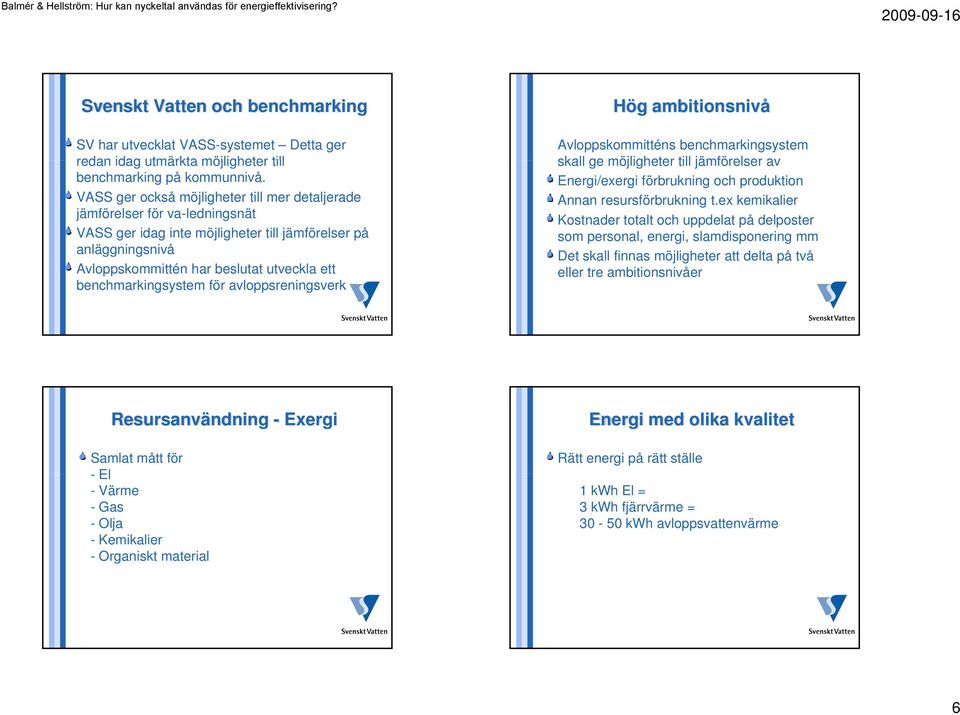

6 Svenskt Vatten och benchmarking SV har utvecklat VASS-systemet Detta ger redan idag utmärkta möjligheter till benchmarking på kommunnivå. VASS ger också möjligheter till mer detaljerade jämförelser för va-ledningsnät VASS ger idag inte möjligheter till jämförelser på anläggningsnivå Avloppskommittén har beslutat utveckla ett benchmarkingsystem för avloppsreningsverk Hög ambitionsnivå Avloppskommitténs benchmarkingsystem skall ge möjligheter till jämförelser av Energi/exergi förbrukning och produktion Annan resursförbrukning t.ex kemikalier Kostnader totalt och uppdelat på delposter som personal, energi, slamdisponering mm Det skall finnas möjligheter att delta på två eller tre ambitionsnivåer Resursanvändning - Exergi Samlat mått för - El - Värme -Gas -Olja - Kemikalier -Organiskt material Energi med olika kvalitet Rätt energi på rätt ställe 1 kwh El = 3 kwh fjärrvärme = kwh avloppsvattenvärme 6

7 Exergi = Energi * kvalitetsfaktor Energikälla Exergi/Energi (%) El 100 Ånga (200 C) ~70 Fjärrvärme ~30 Spillvärme (15 C) <5 Exergiindex Exergi in = el + värme + kemikalier + org. mtrl. +. Exergi ut = gas + värme + växtnäring + Index = (Exergi in- Exergi ut)/ocp avskiljt där OCP = Oxygen Consumption Potential (ett försök att summera COD, N och P) Tidplan Förslag till datainsamlingsformulär klart Första förslag till nyckeltal l framtaget t Datainsamlingsformulären testas nu vid några pilotreningsverk Efter test skall formulären revideras och anpassas till VASS insamlingssystem År 2010 kommer alla reningsverk att inbjudas att delta 7
