VA-verkens bidrag till Sveriges energieffektivisering

Transkript

1 VA-verkens bidrag till Sveriges energieffektivisering 22 mars 2012 Daniel Hellström 1

2 Projekt i tre etapper Etapp 1: Nulägesbeskrivning 0,9 mkr (05-06, avslutad) statsbidrag 0,2 mkr Etapp 2: Energieffektivisering 15,2 mkr (07-09, avslutad) statsbidrag 2,7 mkr Etapp 3: Fortsatt energieffektivisering 102 mkr (08-13) statsbidrag 25,5 mkr 2

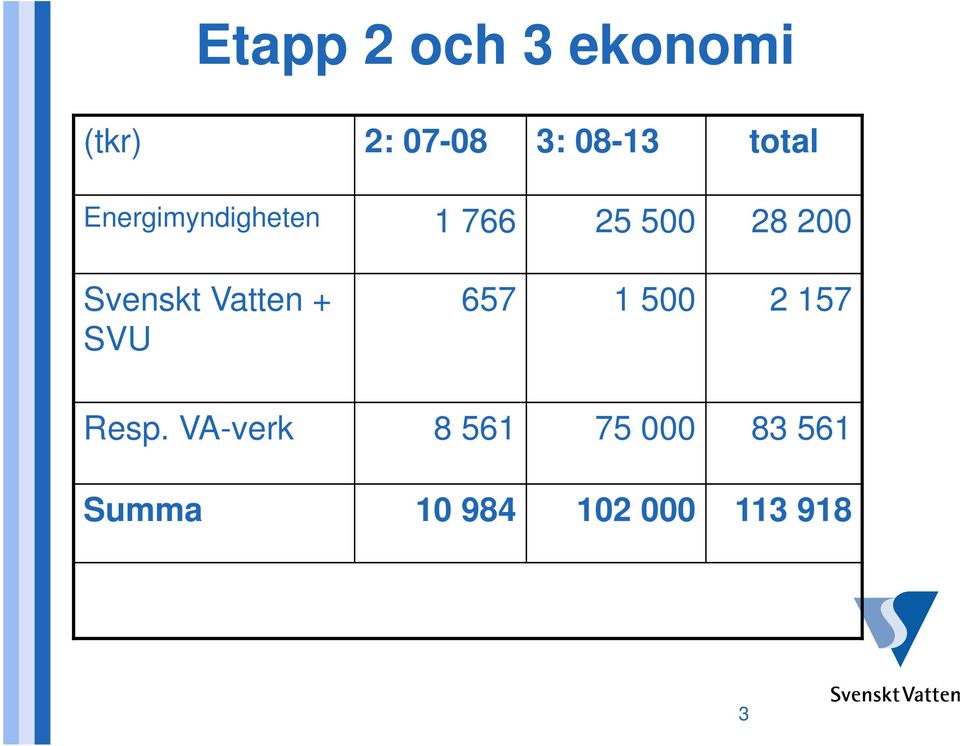

3 Etapp 2 och 3 ekonomi (tkr) 2: : total Energimyndigheten Svenskt Vatten + SVU Resp. VA-verk Summa

4 Projektorganisation Ordförande styrgrupp: Daniel Hellström Projektledare: Anders Lingsten Utredningsresurs: Mats Lundkvist Styrgrupp: Jan Magnusson, Energimyndigheten Roger Bergström, tidigare VD Svenskt Vatten Magnus Borneke, VARIM (tidigare Rune Simonsson) 4

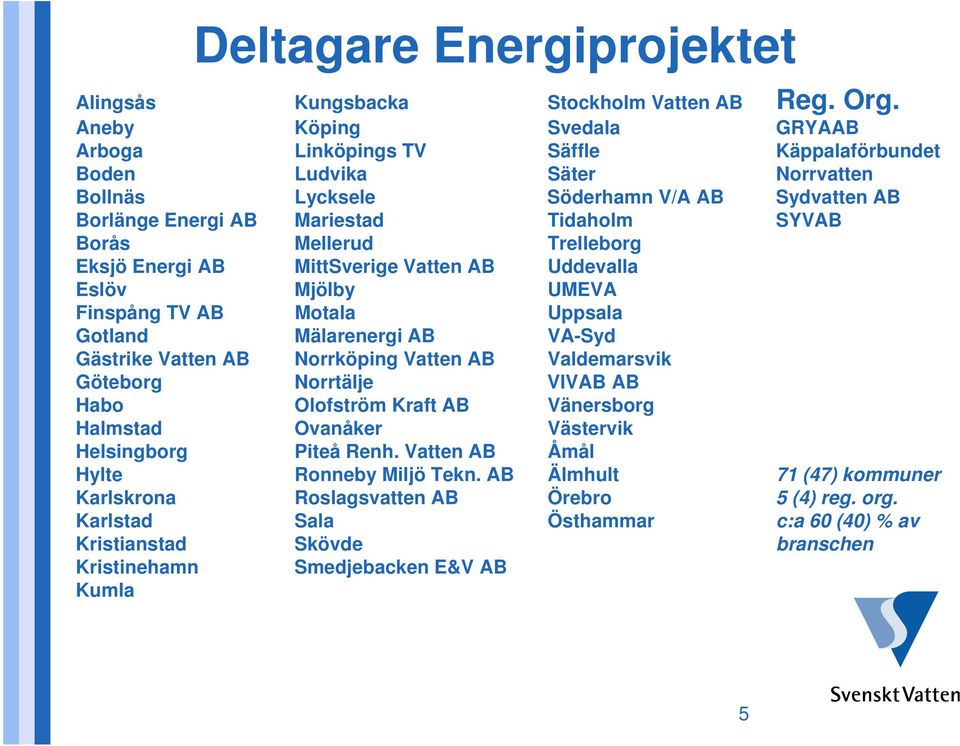

5 Deltagare Energiprojektet Alingsås Kungsbacka Stockholm Vatten AB Reg. Org. Aneby Köping Svedala GRYAAB Arboga Linköpings TV Säffle Käppalaförbundet Boden Ludvika Säter Norrvatten Bollnäs Lycksele Söderhamn V/A AB Sydvatten AB Borlänge Energi AB Mariestad Tidaholm SYVAB Borås Mellerud Trelleborg Eksjö Energi AB MittSverige Vatten AB Uddevalla Eslöv Mjölby UMEVA Finspång TV AB Motala Uppsala Gotland Mälarenergi AB VA-Syd Gästrike Vatten AB Norrköping Vatten AB Valdemarsvik Göteborg Norrtälje VIVAB AB Habo Olofström Kraft AB Vänersborg Halmstad Ovanåker Västervik Helsingborg Piteå Renh. Vatten AB Åmål Hylte Ronneby Miljö Tekn. AB Älmhult 71 (47) kommuner Karlskrona Roslagsvatten AB Örebro 5 (4) reg. org. Karlstad Sala Östhammar c:a 60 (40) % av Kristianstad Skövde branschen Kristinehamn Smedjebacken E&V AB Kumla 5

6 Mål Energiprojektets Mål Effektivare elanvändning Ökad gasproduktion Exergieffektivare användning av gas Öka energimedvetandet Bättre energisnåla produkter skall utvecklas Öka miljöteknikexporten 6

7 Aktiviteter Bidrag energieffektivisering Uppföljning av styr- och belöningssystem Benchmarking och exergiindex Goda Exempel Seminarier och utbildningar SVU-rapporter, artiklar och annan information 7

8 Bidrag Energieffektivisering 8

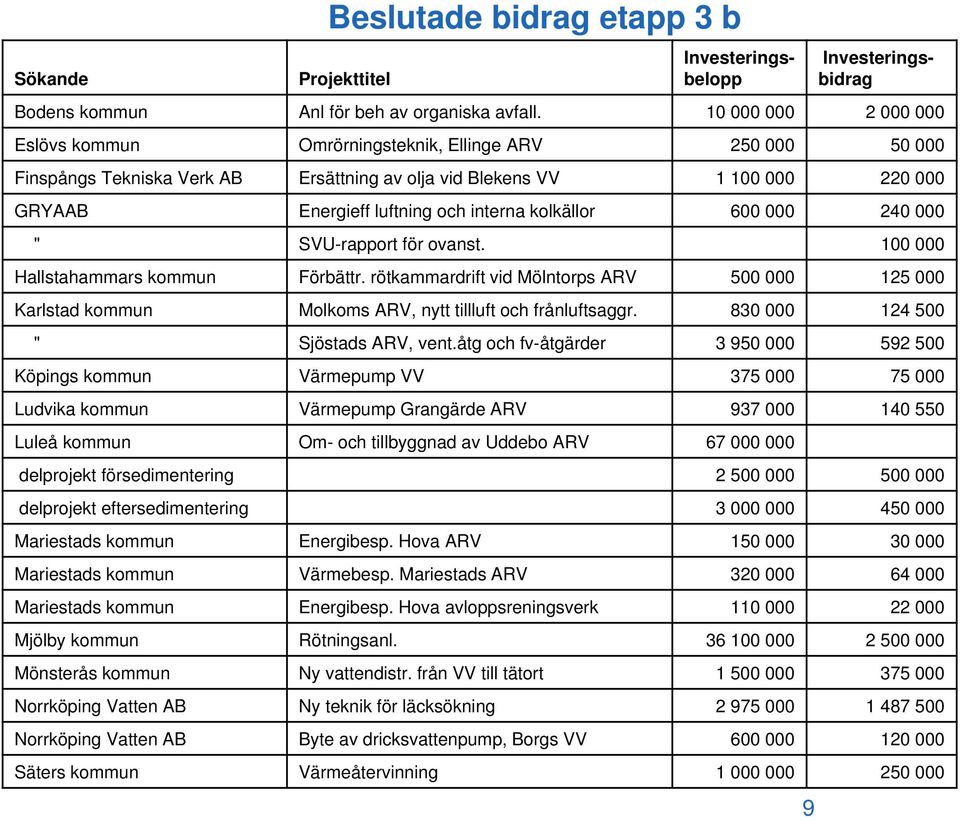

9 Sökande Beslutade bidrag etapp 3 b Projekttitel 9 Investeringsbelopp Investeringsbidrag Bodens kommun Anl för beh av organiska avfall Eslövs kommun Omrörningsteknik, Ellinge ARV Finspångs Tekniska Verk AB Ersättning av olja vid Blekens VV GRYAAB Energieff luftning och interna kolkällor " SVU-rapport för ovanst Hallstahammars kommun Förbättr. rötkammardrift vid Mölntorps ARV Karlstad kommun Molkoms ARV, nytt tillluft och frånluftsaggr " Sjöstads ARV, vent.åtg och fv-åtgärder Köpings kommun Värmepump VV Ludvika kommun Värmepump Grangärde ARV Luleå kommun Om- och tillbyggnad av Uddebo ARV delprojekt försedimentering delprojekt eftersedimentering Mariestads kommun Energibesp. Hova ARV Mariestads kommun Värmebesp. Mariestads ARV Mariestads kommun Energibesp. Hova avloppsreningsverk Mjölby kommun Rötningsanl Mönsterås kommun Ny vattendistr. från VV till tätort Norrköping Vatten AB Ny teknik för läcksökning Norrköping Vatten AB Byte av dricksvattenpump, Borgs VV Säters kommun Värmeåtervinning

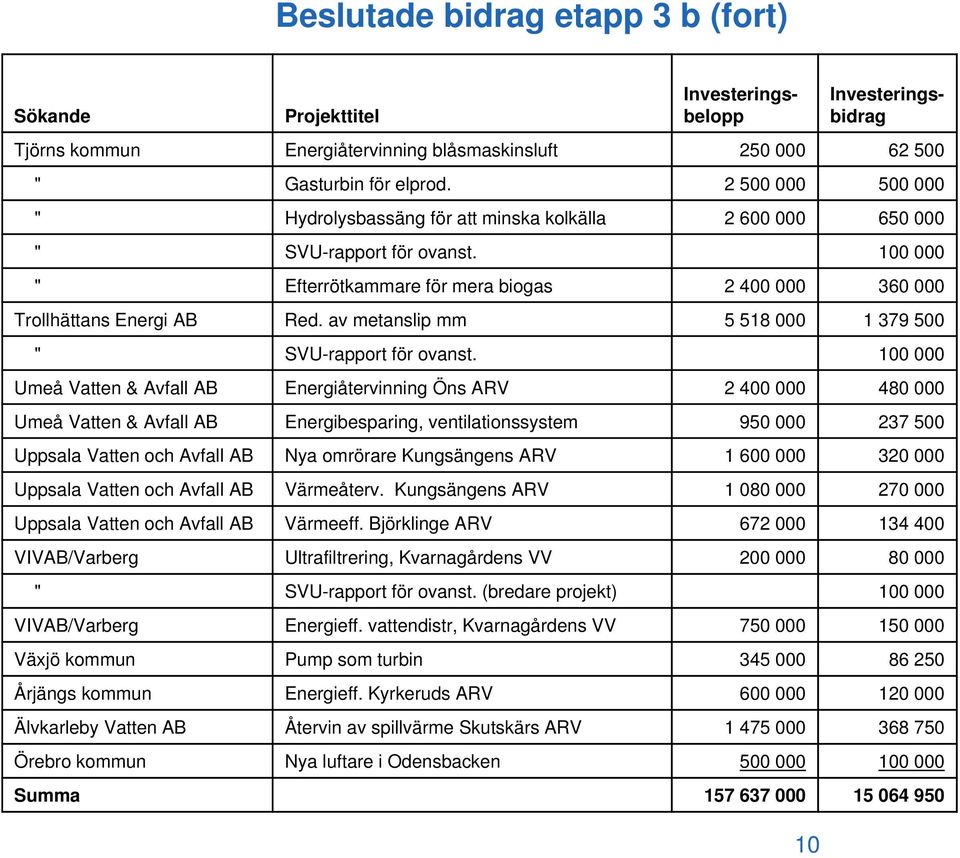

10 Beslutade bidrag etapp 3 b (fort) Sökande Projekttitel 10 Investeringsbelopp Investeringsbidrag Tjörns kommun Energiåtervinning blåsmaskinsluft " Gasturbin för elprod " Hydrolysbassäng för att minska kolkälla " SVU-rapport för ovanst " Efterrötkammare för mera biogas Trollhättans Energi AB Red. av metanslip mm " SVU-rapport för ovanst Umeå Vatten & Avfall AB Energiåtervinning Öns ARV Umeå Vatten & Avfall AB Energibesparing, ventilationssystem Uppsala Vatten och Avfall AB Nya omrörare Kungsängens ARV Uppsala Vatten och Avfall AB Värmeåterv. Kungsängens ARV Uppsala Vatten och Avfall AB Värmeeff. Björklinge ARV VIVAB/Varberg Ultrafiltrering, Kvarnagårdens VV " SVU-rapport för ovanst. (bredare projekt) VIVAB/Varberg Energieff. vattendistr, Kvarnagårdens VV Växjö kommun Pump som turbin Årjängs kommun Energieff. Kyrkeruds ARV Älvkarleby Vatten AB Återvin av spillvärme Skutskärs ARV Örebro kommun Nya luftare i Odensbacken Summa

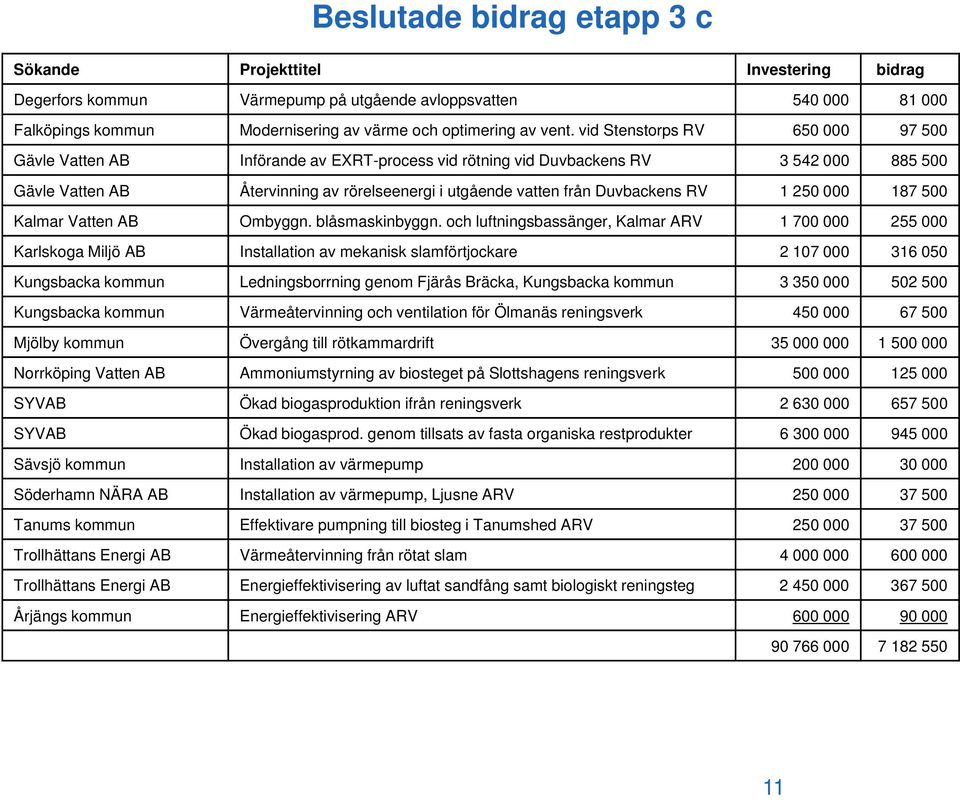

11 Beslutade bidrag etapp 3 c Sökande Projekttitel Investering bidrag Degerfors kommun Värmepump på utgående avloppsvatten Falköpings kommun Modernisering av värme och optimering av vent. vid Stenstorps RV Gävle Vatten AB Införande av EXRT-process vid rötning vid Duvbackens RV Gävle Vatten AB Återvinning av rörelseenergi i utgående vatten från Duvbackens RV Kalmar Vatten AB Ombyggn. blåsmaskinbyggn. och luftningsbassänger, Kalmar ARV Karlskoga Miljö AB Installation av mekanisk slamförtjockare Kungsbacka kommun Ledningsborrning genom Fjärås Bräcka, Kungsbacka kommun Kungsbacka kommun Värmeåtervinning och ventilation för Ölmanäs reningsverk Mjölby kommun Övergång till rötkammardrift Norrköping Vatten AB Ammoniumstyrning av biosteget på Slottshagens reningsverk SYVAB Ökad biogasproduktion ifrån reningsverk SYVAB Ökad biogasprod. genom tillsats av fasta organiska restprodukter Sävsjö kommun Installation av värmepump Söderhamn NÄRA AB Installation av värmepump, Ljusne ARV Tanums kommun Effektivare pumpning till biosteg i Tanumshed ARV Trollhättans Energi AB Värmeåtervinning från rötat slam Trollhättans Energi AB Energieffektivisering av luftat sandfång samt biologiskt reningsteg Årjängs kommun Energieffektivisering ARV

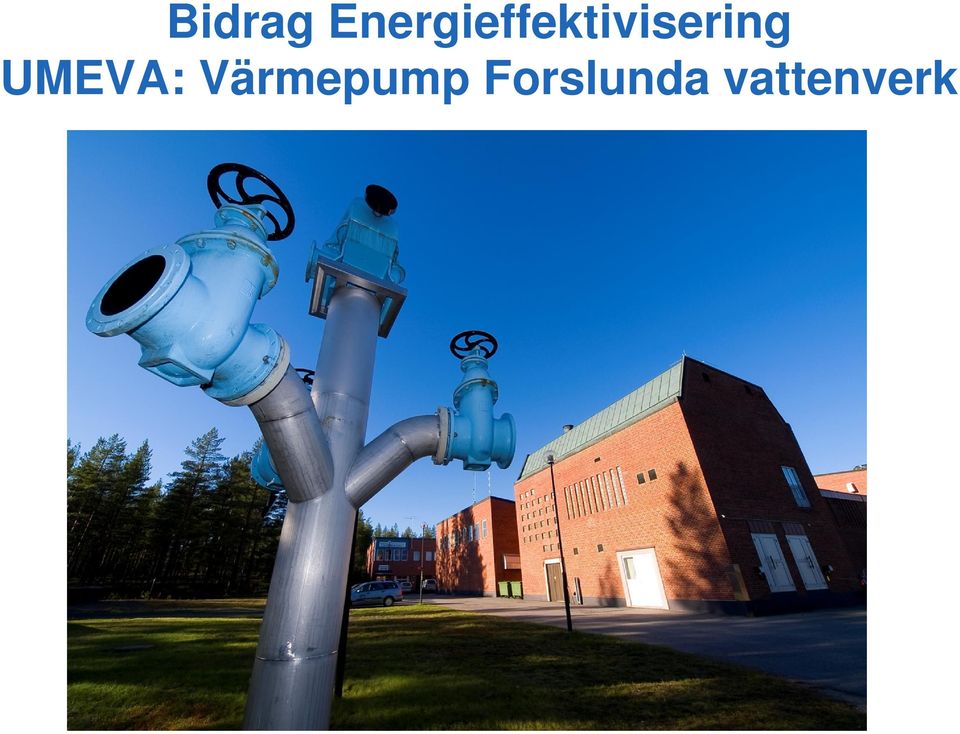

12 Bidrag Energieffektivisering UMEVA: Värmepump Forslunda vattenverk

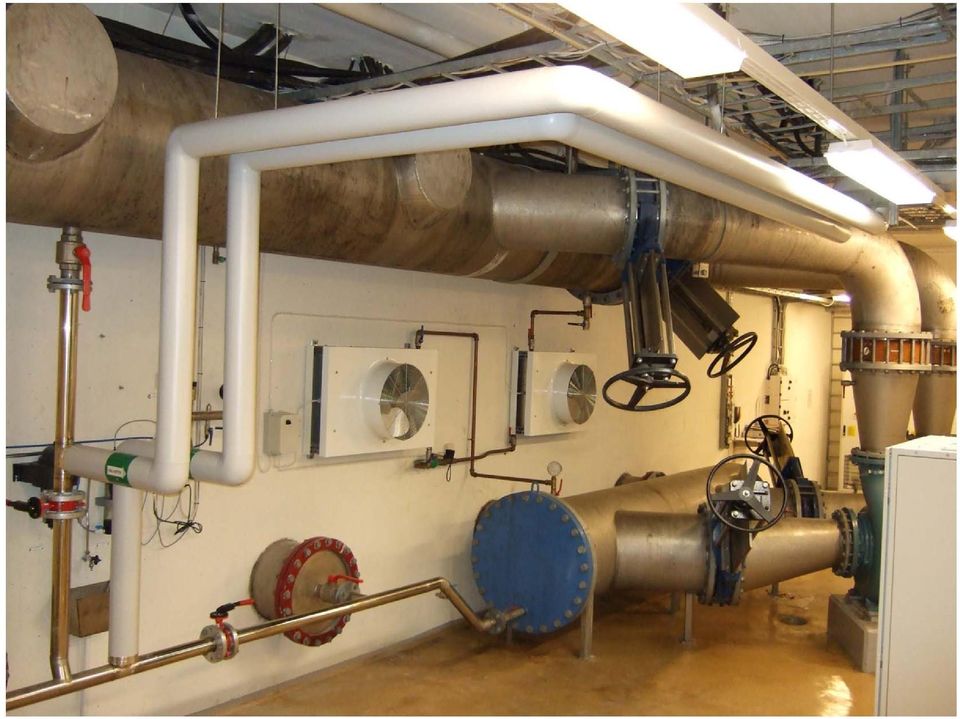

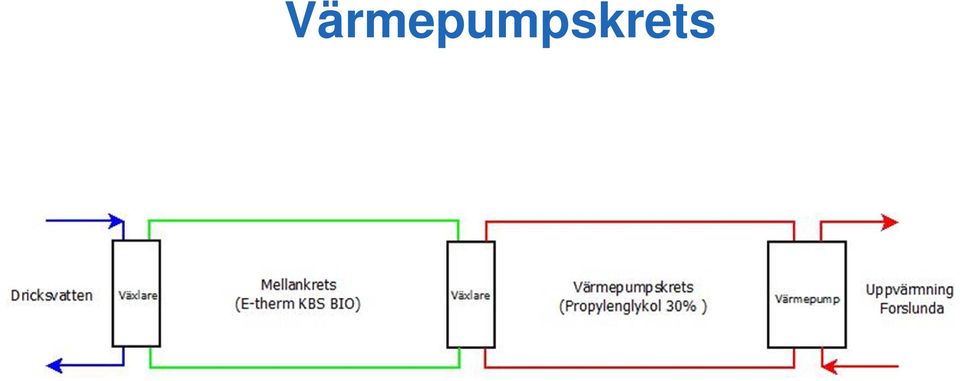

13 Värmepumpskrets

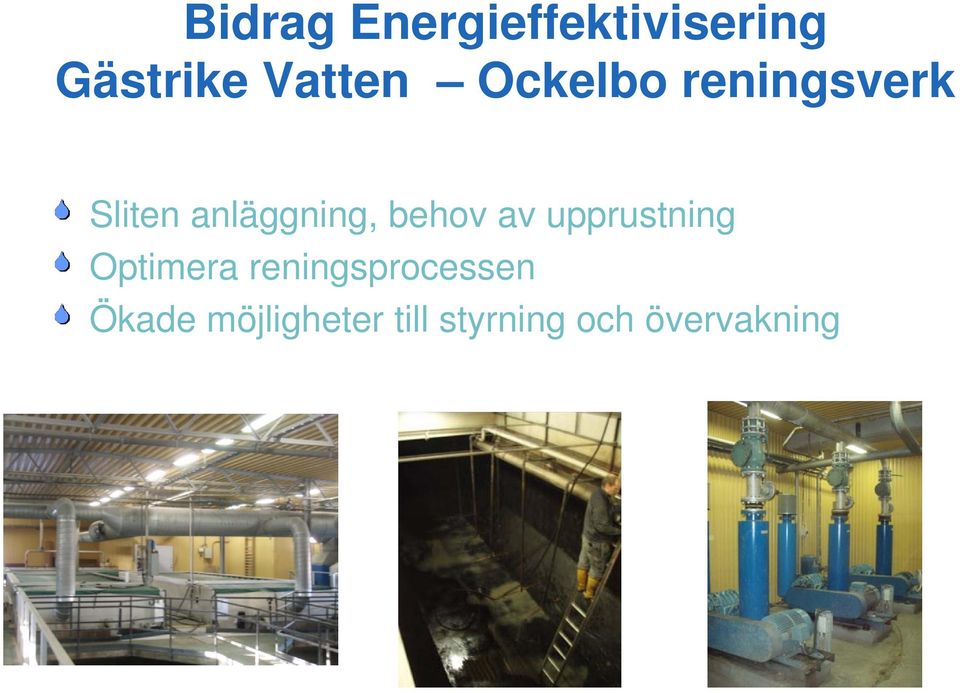

14

15

16 Bidrag Energieffektivisering Gästrike Vatten Ockelbo reningsverk Sliten anläggning, behov av upprustning Optimera reningsprocessen Ökade möjligheter till styrning och övervakning

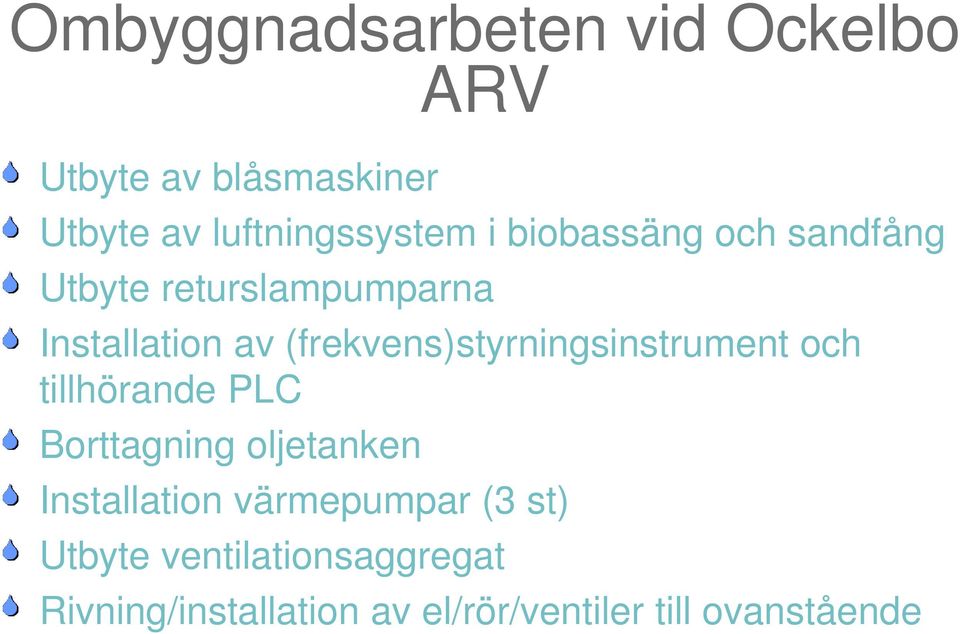

17 Ombyggnadsarbeten vid Ockelbo ARV Utbyte av blåsmaskiner Utbyte av luftningssystem i biobassäng och sandfång Utbyte returslampumparna Installation av (frekvens)styrningsinstrument och tillhörande PLC Borttagning oljetanken Installation värmepumpar (3 st) Utbyte ventilationsaggregat Rivning/installation av el/rör/ventiler till ovanstående

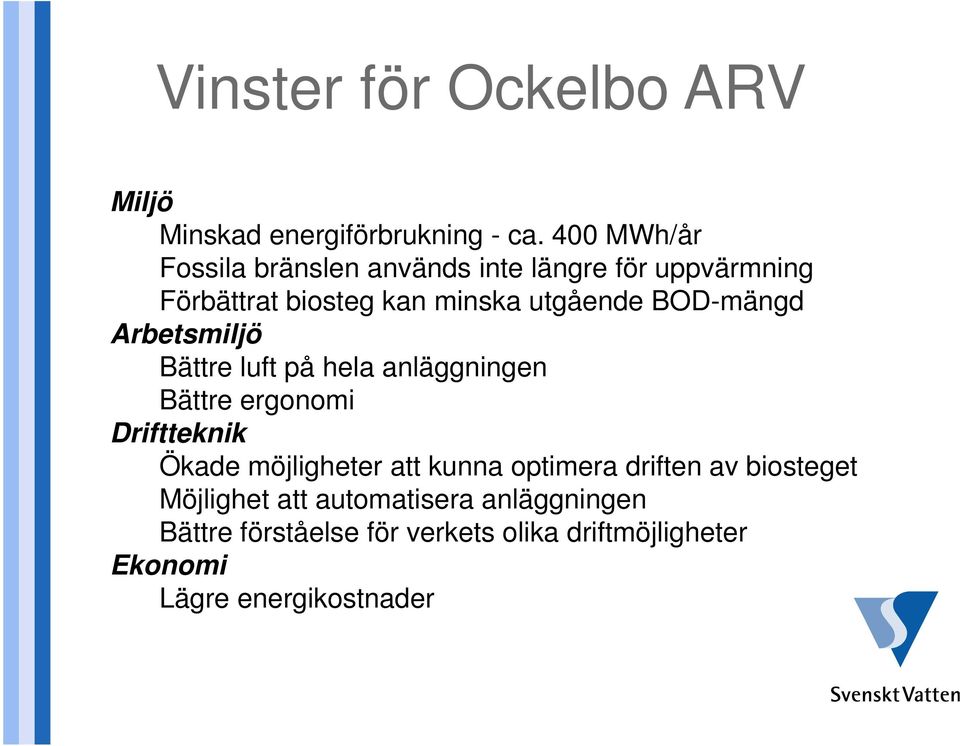

18 Vinster för Ockelbo ARV Miljö Minskad energiförbrukning - ca. 400 MWh/år Fossila bränslen används inte längre för uppvärmning Förbättrat biosteg kan minska utgående BOD-mängd Arbetsmiljö Bättre luft på hela anläggningen Bättre ergonomi Driftteknik Ökade möjligheter att kunna optimera driften av biosteget Möjlighet att automatisera anläggningen Bättre förståelse för verkets olika driftmöjligheter Ekonomi Lägre energikostnader

19 Bidrag Energieffektivisering Arboga kommun Anslutning till fjärrvärme 19

20 Arboga kommun: Anslutning till fjärrvärme

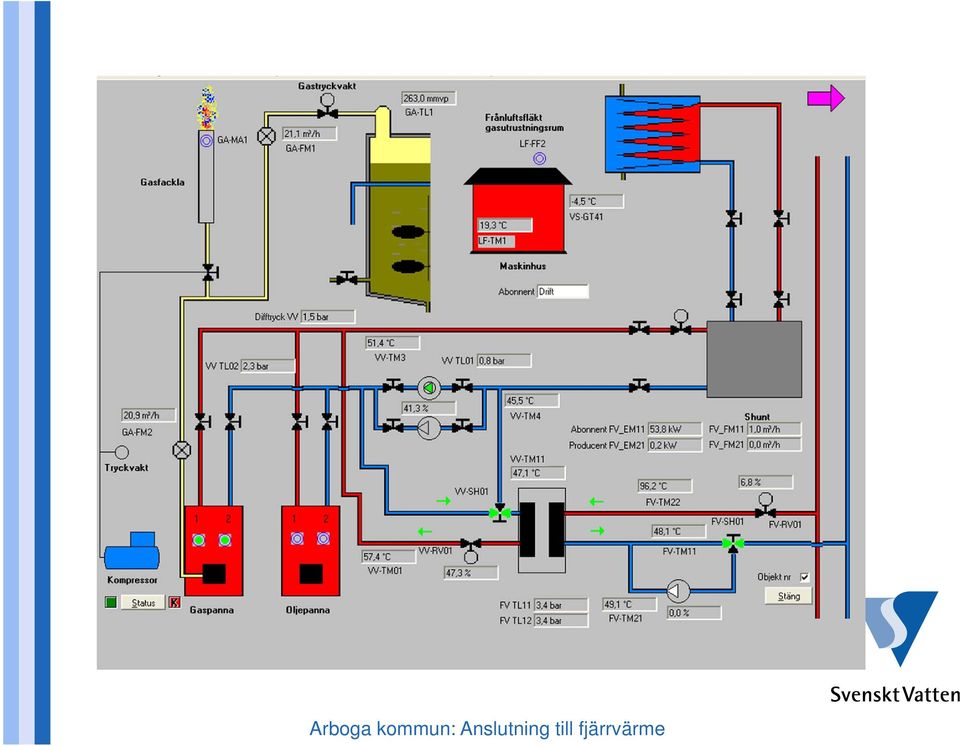

21 Arboga kommun: Anslutning till fjärrvärme. Bild från Ulf Zackrisson.

22 Bidrag Energieffektivisering Borås Energi och Miljö Värmeåtervinning med värmepump 22

23 Rötkammare Gässlösa ARV

24 Termofil rötning och installation av värmepump

25 Uppföljning av styr- och belöningssystem 25

26

27 Benchmarking och Exergiindex Energiundersökning

28 Elförbrukning Sveriges VA-verk 2008 (2005) Total elförbrukning (1 286) GWh Reningsverk 573 (630) GWh Vattenverk 415 (400) GWh Avloppsledningsnät 174 (154) GWh Vattennät 94 (102) GWh 28

29 Resultat Nyckeltal total elförbrukning Min. Median Max. Elförbrukn./ ansluten (kwh/pers, år) Elförbrukn./ lev. m3 (kwh/m3) Elkostnad/ ansluten (kr/pers,år) 107 (94) 194 (144) 366 (352) 0,9 (0,9) 1,7 (1,6) 4,1 (4,4) 88 (62) 194 (144) (10% av tot.kostn,14% av driftskostn) (545)

30 Resultat Nyckeltal (vatten + avlopp) Total el/ansluten (kwh/pers,år) Stockholm 107 Linköping 111 Borlänge 120 Västerås 123 (107) Alingsås

31 Reningsverkens elanvändning Elanvändning kwh/pe och år Anläggningens storlek pe 31

32 Eleffektivt avloppsreningsverk Goda reningsprestanda > c:a pe Kapacitetsutnyttjande > 50 % Hög koncentration i inkommande vatten Engagerad personal 32

33 Biogasproduktion i Sverige Fackling 7% Till gasnät 25% Till gaspannor 28% Elgenerering 12% Fordonsdrift 28% 33

34 Användning av biogas från reningsverk Fackling 7% Till gasnät 25% Till gaspannor 28% Elgenerering 12% Fordonsdrift 28% 34

35 Exergi = Energi * kvalitetsfaktor Energikälla Exergi/Energi (%) El 100 Ånga (200 C) ~70 Fjärrvärme ~30 Spillvärme (15 C) < 5

36 Rötsubstrat Kemikalier, kolkälla El - drift El - Värme/VP Fjärrvärme Värme från gas Övriga bränslen Ventilation Ev. luftbehandling (lukt) Kontor, personalutrymmen, lagerlokaeler etc. El Förbehandling inklusive försedimentering Biologisk behandling baserad på aktiv slam (inklusive sedimentering) Eftersedimentering Flotation Filtering Värmepump Renat Avloppsvatten från "Biogas - VASS" Värme Rejektvattenbehandling Slambehandling: förtjockare, rötning, avvattning (Typ och mängd energi för uppvärmning särredovisas) Rötgas El Värme "Rågas" till extern Hantering av slam utanför ARV El Värme Uppgradering Fordonsgas Värme

37 Exergieffektivitet = Ex ut /(Ex sub + Ex drift ) 35% 30% ExEff-utan gasproduktion ExEff-med gasproduktion Exergieffektivitet (ExEff) 25% 20% 15% 10% 5% 0% Antal anslutna

38 Exergieffektivitet vs. OCP-reduktion 35% 30% ExEff-utan gasproduktion ExEff-med gasproduktion Exergieffektivitet (ExEff) 25% 20% 15% 10% 5% 0% 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% OCP-reduktion

39 Goda exempel Mariebergs vattenverk, Uddevalla Avloppspumstation P12, Halmstad Skebäck avloppsreningsverk, Örebro Veddige avloppsreningsverk, Varberg Borgs vattenverk, Norrköping Gässlösa avloppsreningsverk, Borås Nykvarns avlopspreningsverk, Linköping 39

40 Nykvarns avlopspreningsverk, Linköping 40

41 Utmärkelse för Energieffektiv VA-verksamhet 41 Maja Blomberg,, Tekniska förvaltningen,gotlands kommun

42 Seminarier och utbildningar Utbildning för driftspersonal, Ryaverket

43 Rapporter från SVU Svenskt Vatten Utveckling rapporter: , och Laddas ner på 43
