Richard Gustafsson, ABB AB Svensk Försäljning Motorer och Drivsystem, Svenskt Vatten energieffektivisering Energianalyser vid VA-verk

Transkript

1 Richard Gustafsson, ABB AB Svensk Försäljning Motorer och Drivsystem, Svenskt Vatten energieffektivisering Energianalyser vid VA-verk November 30, 2009 Slide 1

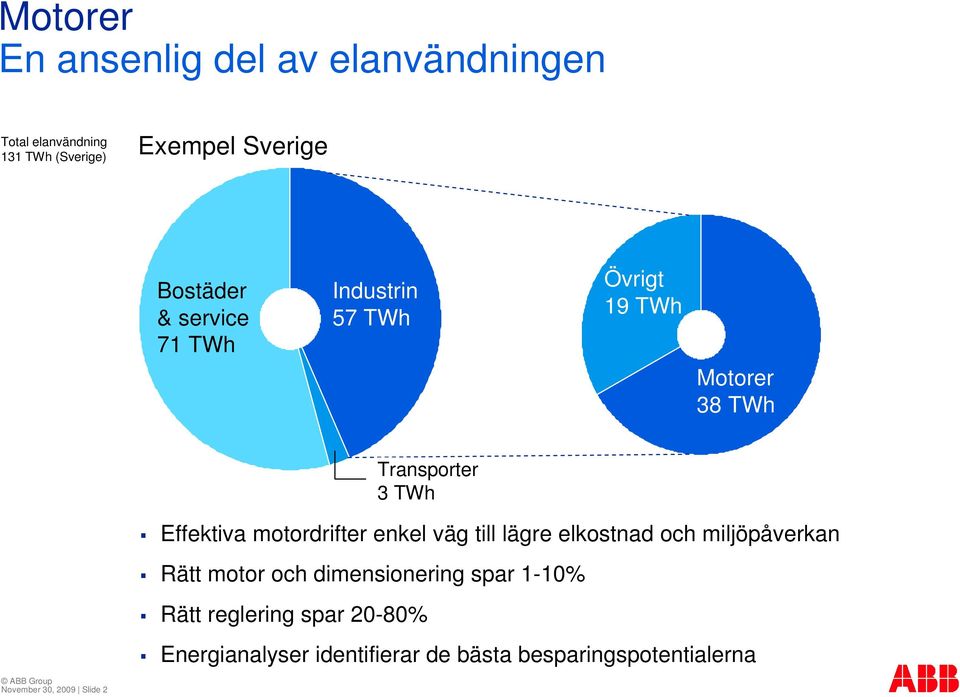

2 Motorer En ansenlig del av elanvändningen Total elanvändning 131 TWh (Sverige) Exempel Sverige Bostäder & service 71 TWh Industrin 57 TWh Övrigt 19 TWh Motorer 38 TWh Transporter 3 TWh Effektiva motordrifter enkel väg till lägre elkostnad och miljöpåverkan Rätt motor och dimensionering spar 1-10% Rätt reglering spar 20-80% Energianalyser identifierar de bästa besparingspotentialerna November 30, 2009 Slide 2

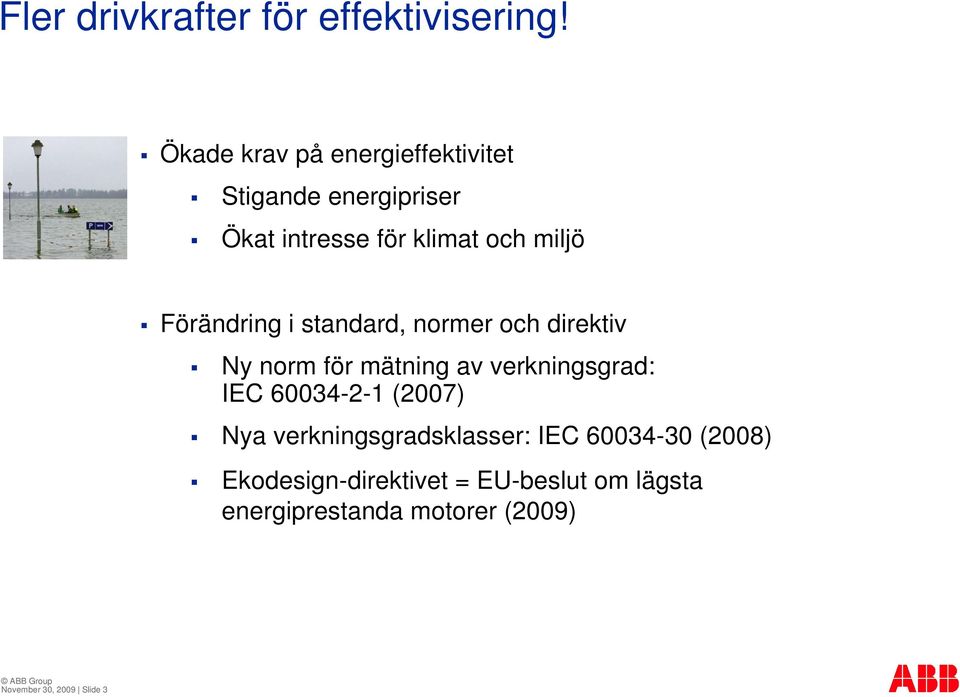

3 Fler drivkrafter för effektivisering! Ökade krav på energieffektivitet Stigande energipriser Ökat intresse för klimat och miljö Förändring i standard, normer och direktiv Ny norm för mätning av verkningsgrad: IEC (2007) Nya verkningsgradsklasser: IEC (2008) Ekodesign-direktivet = EU-beslut om lägsta energiprestanda motorer (2009) November 30, 2009 Slide 3

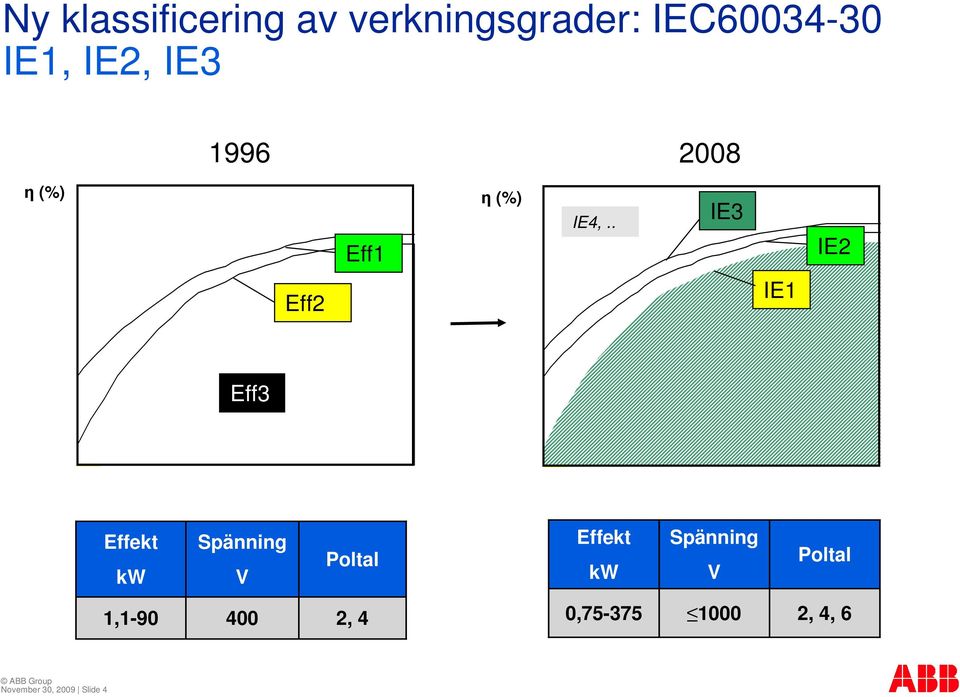

4 Ny klassificering av verkningsgrader: IEC IE1, IE2, IE (%) (%) Eff1 IE4,.. IE3 IE2 Eff2 IE1 Eff3 Effekt kw Spänning V Poltal Effekt kw Spänning V Poltal 1, , 4 0, , 4, 6 November 30, 2009 Slide 4

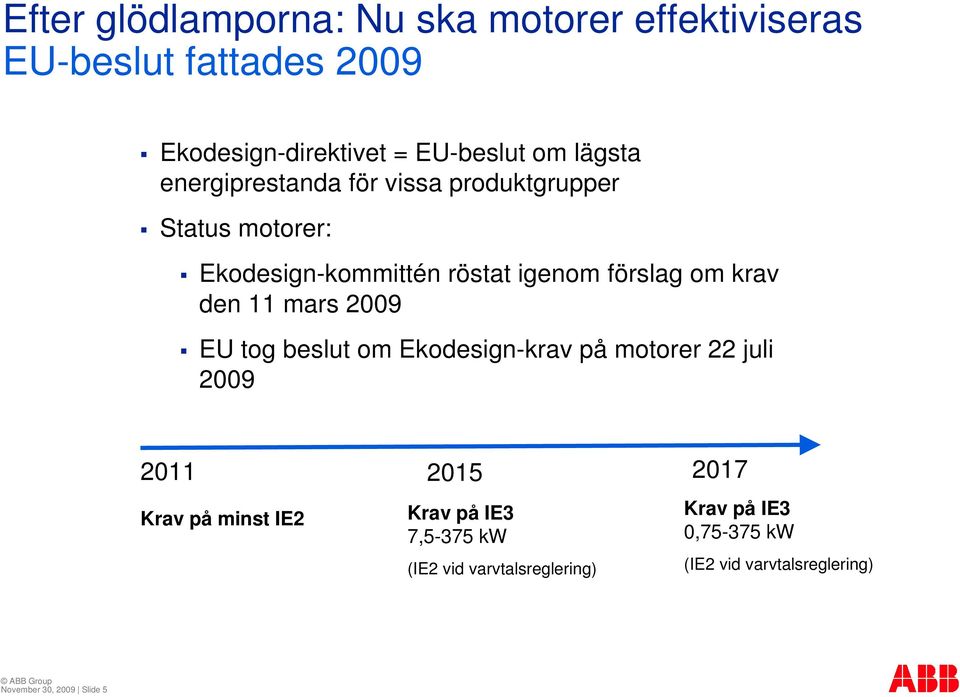

5 Efter glödlamporna: Nu ska motorer effektiviseras EU-beslut fattades 2009 Ekodesign-direktivet = EU-beslut om lägsta energiprestanda för vissa produktgrupper Status motorer: Ekodesign-kommittén röstat igenom förslag om krav den 11 mars 2009 EU tog beslut om Ekodesign-krav på motorer 22 juli Krav på minst IE2 Krav på IE3 7,5-375 kw (IE2 vid varvtalsreglering) Krav på IE3 0, kw (IE2 vid varvtalsreglering) November 30, 2009 Slide 5

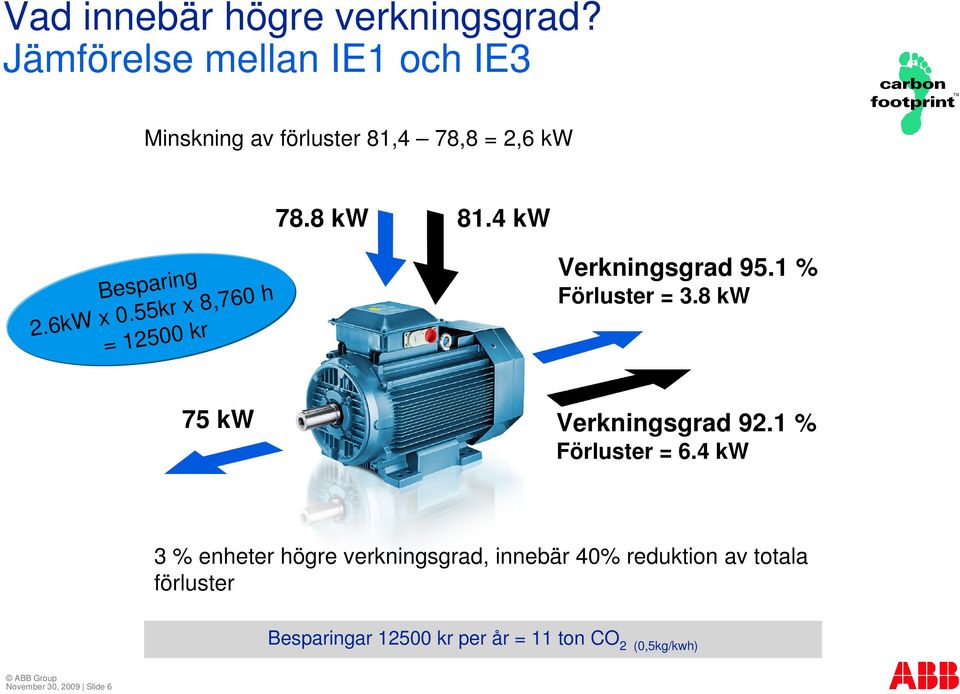

6 Vad innebär högre verkningsgrad? Jämförelse mellan IE1 och IE3 Minskning av förluster 81,4 78,8 = 2,6 kw 78.8 kw 81.4 kw Besparing 2.6kW x 0.55kr x 8,760 h = kr 75 kw Verkningsgrad 95.1 % Förluster = 3.8 kw Verkningsgrad 92.1 % Förluster = 6.4 kw 3 % enheter högre verkningsgrad, innebär 40% reduktion av totala förluster Besparingar kr per år = 11 ton CO 2 (0,5kg/kwh) November 30, 2009 Slide 6

7 Vad innebär högre verkningsgrad? I ett större perspektiv Skillnad i miljöpåverkan med IE1 jämfört med IE3 Industrins elmotorer = 37 TWh IE1 IE3 = 0,4 x = x = Årlig besparing 1,5 TWh = ton CO 2 = x November 30, 2009 Slide 7 *Baserat på europeiska medelvärdet 0,5 kg CO2/kWh el

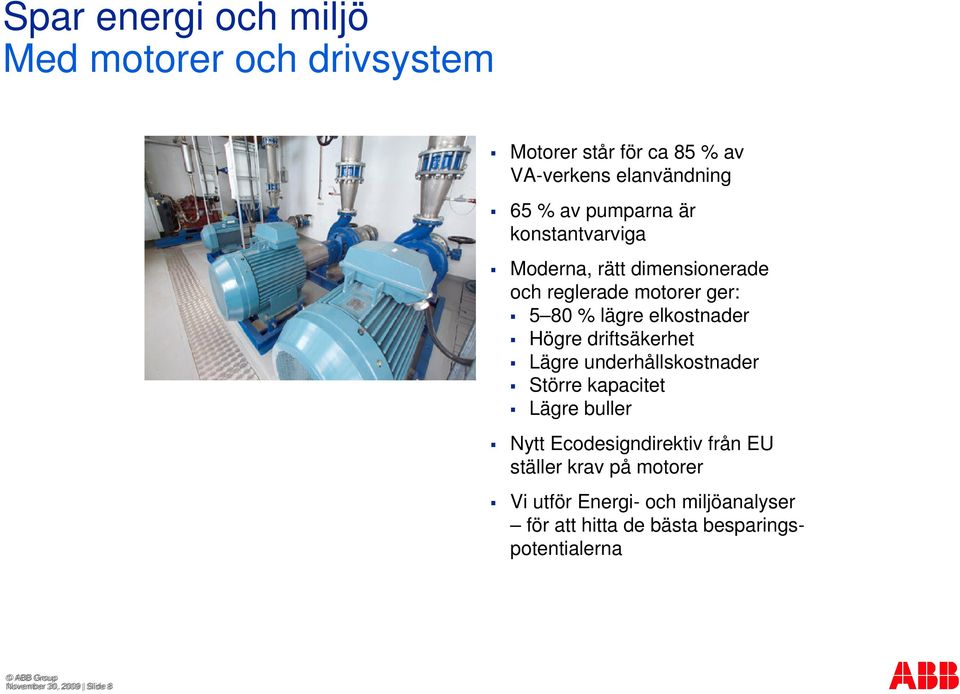

8 Spar energi och miljö Med motorer och drivsystem Motorer står för ca 85 % av VA-verkens elanvändning 65 % av pumparna är konstantvarviga Moderna, rätt dimensionerade och reglerade motorer ger: 5 80 % lägre elkostnader Högre driftsäkerhet Lägre underhållskostnader Större kapacitet Lägre buller Nytt Ecodesigndirektiv från EU ställer krav på motorer Vi utför Energi- och miljöanalyser för att hitta de bästa besparingspotentialerna November 30, 2009 Slide 8

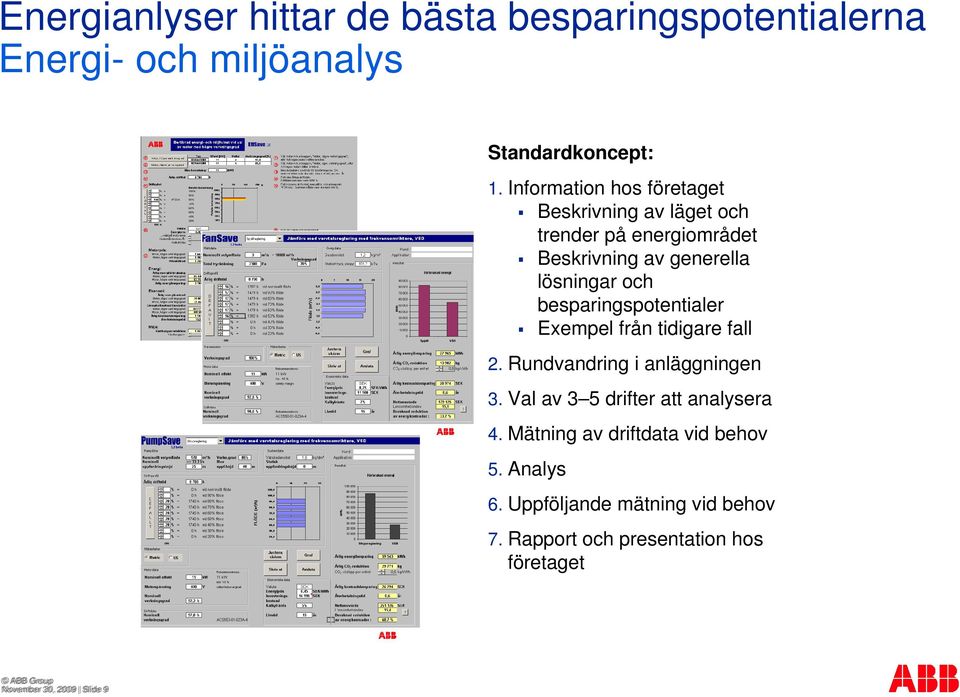

9 Energianlyser hittar de bästa besparingspotentialerna Energi- och miljöanalys Standardkoncept: 1. Information hos företaget Beskrivning av läget och trender på energiområdet Beskrivning av generella lösningar och besparingspotentialer Exempel från tidigare fall 2. Rundvandring i anläggningen 3. Val av 3 5 drifter att analysera 4. Mätning av driftdata vid behov 5. Analys 6. Uppföljande mätning vid behov 7. Rapport och presentation hos företaget November 30, 2009 Slide 9

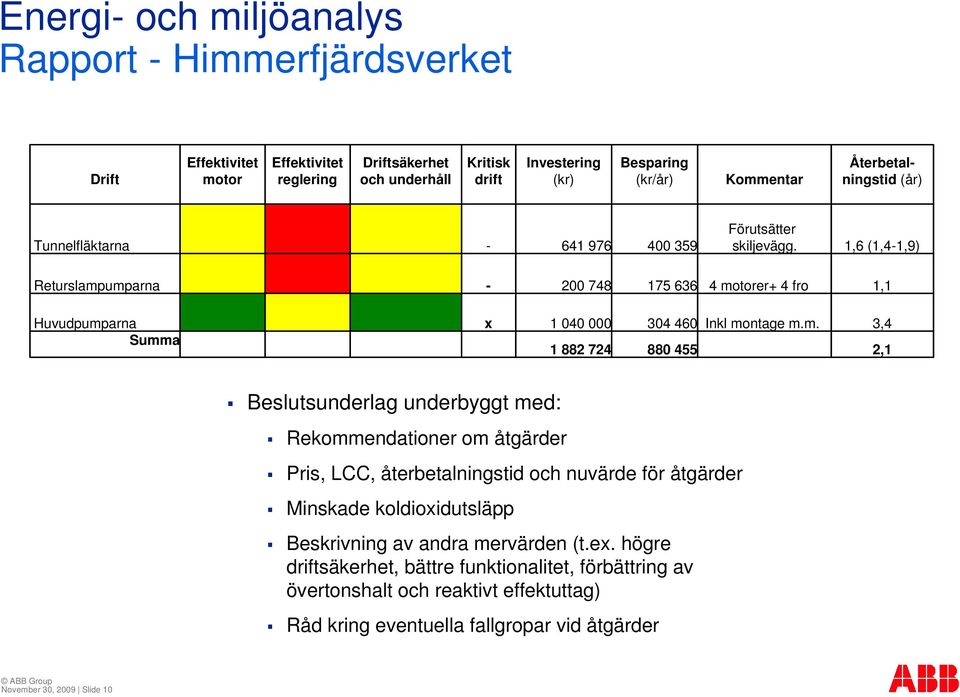

10 Energi- och miljöanalys Rapport - Himmerfjärdsverket Drift Effektivitet motor Effektivitet reglering Driftsäkerhet och underhåll Kritisk drift Investering (kr) Besparing (kr/år) Kommentar Återbetalningstid (år) Tunnelfläktarna Förutsätter skiljevägg. 1,6 (1,4-1,9) Returslampumparna motorer+ 4 fro 1,1 Huvudpumparna Summa x Inkl montage m.m. 3,4 2,1 Beslutsunderlag underbyggt med: Rekommendationer om åtgärder Pris, LCC, återbetalningstid och nuvärde för åtgärder Minskade koldioxidutsläpp Beskrivning av andra mervärden (t.ex. högre driftsäkerhet, bättre funktionalitet, förbättring av övertonshalt och reaktivt effektuttag) Råd kring eventuella fallgropar vid åtgärder November 30, 2009 Slide 10

11 Rapporterade potentialer från ABBs energianalyser Resultat Besparingspotentialen är i snitt 41 % Återbetalningstiden är 0,3 3,5 år, oftast omkring 1 år (motor och/eller frekvensomriktare) I de fall ombyggnation, installation, drifttagning m.m. räknats in har återbetalningstiderna legat på 2 5 år November 30, 2009 Slide 11

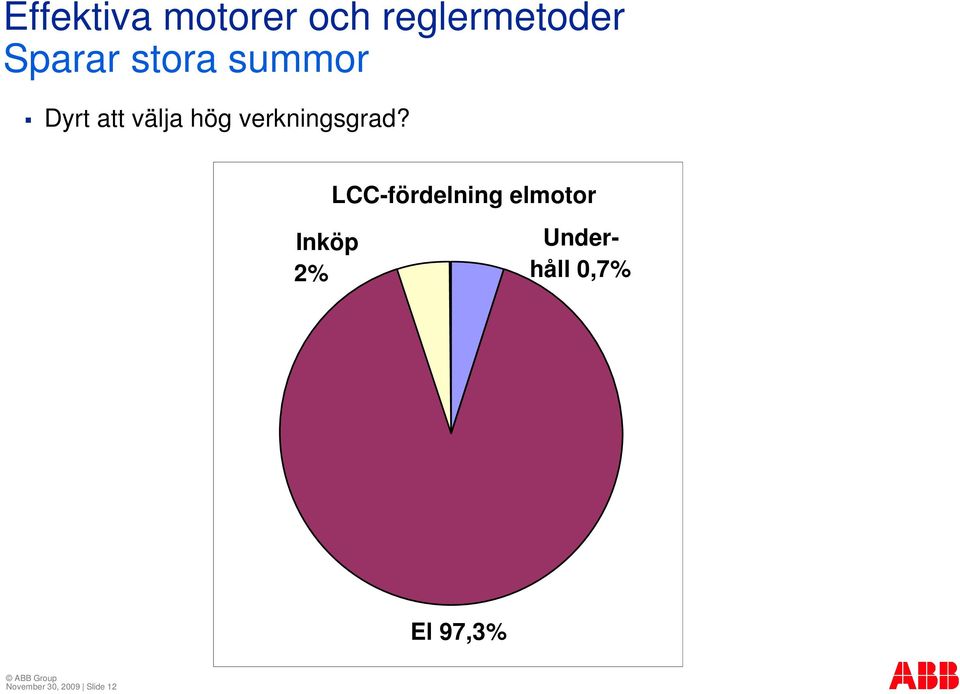

12 Effektiva motorer och reglermetoder Sparar stora summor Dyrt att välja hög verkningsgrad? LCC-fördelning elmotor Inköp 2% Underhåll 0,7% El 97,3% November 30, 2009 Slide 12

13 November 30, 2009 Slide 13
