Frekvensomriktare i PowerFlex 520-serien. Nästa generation med kraftfull prestanda. Flexibel styrning.

Transkript

1 Frekvensomriktare i PowerFlex 520-serien Nästa generation med kraftfull prestanda. Flexibel styrning.

2 Frekvensomriktare i PowerFlex 520-serien Nästa generation med kraftfull prestanda. Flexibel styrning. Frekvensomriktarna i Allen-Bradley PowerFlex 520-serien kombinerar innovation och enkel användning i lösningar för motorstyrning. De är utformade för att maximera systemets prestanda, förkorta tiden för konstruktion och leverera bättre maskiner. Alla tre frekvensomriktarna i den här serien erbjuder en unik uppsättning funktioner så att just din applikations behov kan tillgodoses. PowerFlex 523 frekvensomriktare passar perfekt för maskiner som fordrar kostnadseffektiv motorstyrning. PowerFlex 525 frekvensomriktare passar perfekt för maskiner med en enkel systemintegrering och har inbyggt EtherNet/IP och säkerhet som standard. PowerFlex 527 frekvensomriktare är konstruerade för användning med Allen-Bradley Logix automationssystem (PAC). PowerFlex 527 passar perfekt för maskiner som använder samma konfiguration för drivenheter till både servo och frekvensomriktare. PowerFlex 527 har inbyggt EtherNet/IP med dubbla portar och funktioner för säkerhet via nätverket. 2

3 PowerFlex 520-seriens frekvensomriktare är konstruerade för att maximera din produktivitet, både när det gäller maskinkonstruktion och -användning. Märkeffekter PowerFlex 523 frekvensomriktare: 0,2 22 kw/0,25 30 hk i globala spänningsklasser för V PowerFlex 525 frekvensomriktare: 0,4 22 kw/0,5 30 hk i globala spänningsklasser för V PowerFlex 527 frekvensomriktare: 0,4 22 kw/0,5 30 hk i globala spänningsklasser för V Den modulära konstruktionen bidrar till att minska antalet reservdelar och ger snabbare installation och konfiguration av omriktare EtherNet/IP anslutning med stöd för sömlös integrering i Logix miljö Inbyggda säkerhetsfunktioner för PowerFlex 525 och 527 bidrar till att skydda personal och anläggning PowerFlex 527 erbjuder integrerad säkerhet säkerhet via EtherNet/IP En rad olika användarvänliga program och verktyg bidrar till enklare konstruktion, konfiguration och programmering Höga driftstemperaturer på upp till 50 C (122 F) Upp till 70 C (158 F) med strömnedstämpling och en fläkttillsats för styrkretsarna Sparar utrymme i elskåpet med ett kompakt format som möjliggör flexibla installationer 3

4 En ny variant av motorstyrning PowerFlex 527 frekvensomriktare fungerar som en naturlig förlängning av Logix programmerbara styrsystem. Den höga graden av integration bidrar till förbättrad motorkoordination som ökar maskinens prestanda. Genom att utnyttja de kraftfulla funktionerna i Logixsystemen och använda endast en programvara Studio 5000 Logix Designer bidrar PowerFlex 527 till enklare konfiguration, programmering och användning. Med detta effektiva tillvägagångssätt används gemensamma styrinstruktioner för frekvensomriktare PowerFlex 527 och Allen-Bradley Kinetix servodrivenheter, vilket ger en enhetlig användarupplevelse och användarna behöver bara lära sig och använda en programvara. De gemensamma egenskaperna och användningen av konsoliderade integreringsverktyg bidrar till ett mindre behov av dyrbar ingenjörstid. PowerFlex 527 frekvensomriktare Konstruerad för exklusiv användning tillsammans med Allen-Bradley Logix styrsystem Samma konfiguration och programmering som för Allen-Bradley Kinetix servodrivenheter Konstruerad för maskinapplikationer som pumpar, fläktar och transportbanor som fordrar hastighetskontroll för induktionsmotorer Integrering i Logix ger en hög koordinationsgrad för motorer Inbyggt EtherNet/IP med dubbla portar och stöd för flera nätverkstopologier och DLR funktion (Device Level Ring) Inbyggd, fast förtrådad Safe Torque-off-funktion. SIL 3 / PLe Cat 3 Integrerad säkerhet styrsystemsbaserad säkerhet via EtherNet/IP. SIL 3 / PLe Cat 3 Effektområde 0,4 22 kw/0,5 30 hk i globala spänningsklasser för V Konfiguration och programmering Studio 5000 Logix Designer Säkerhet Safe Torque-off är en standardfunktion som kan tillämpas via fast förtrådad säkerhet eller integrerad säkerhet via EtherNet/IP SIL certifierad 3 / PLe Cat 3 Kommunikation Inbyggt EtherNet/IP med dubbla portar Ytterligare funktioner Löstagbara kopplingsplintar förenklar installationen 4

5 PowerFlex 525 frekvensomriktare PowerFlex 525 frekvensomriktare passar perfekt för nätverksanslutna maskiner som fordrar fler motorstyrningsalternativ, standardsäkerhet och EtherNet/IP kommunikation. Sömlös integrering i Logix arkitekturer för styrsystem tillsammans med Automatic Device Configuration (ADC) Inbyggt EtherNet/IP med en port och Safe Torque off som standard Användarvänliga konfigurationsverktyg Flexibla motorstyrnings- och installationsalternativ Effektområde 0,4 22 kw/0,5 30 hk i globala spänningsklasser för V Konfiguration och programmering Flerspråkig HIM modul (Human Interface Module) med LCD Programvaran Connected Components Workbench Studio 5000 Logix Designer Säkerhet Inbyggd, fast förtrådad Safe Torque off SIL certifierad 2 / PLd Cat 3 Kommunikation Inbyggd EtherNet/IP port EtherNet/IP kort med dubbla portar som tillval Inbyggd DSI port stöder nätverk med flera enheter. Upp till fem PowerFlex frekvensomriktare kan anslutas i en nod PowerFlex 523 frekvensomriktare PowerFlex 523 frekvensomriktare är konstruerade för att reducera installations- och konfigurationstiden, och samtidigt tillhandahålla den styrning som krävs för applikationen. De erbjuder praktiska programmeringsfunktioner och flexibel installation i en kostnadseffektiv lösning. Standard USB för upp-/nedladdning av omriktarkonfiguration Förenklad konfiguration med programvaruverktygen HIM och Connected Components Workbench Kommunikationsmoduler, som tillval, gör det enkelt att lägga till en omriktare i ett nätverk Effektområde 0,2 22 kw/0,25 30 hk i globala spänningsklasser för V Konfiguration och programmering Flerspråkig LCD HIM modul (Human Interface Module) Programvaran Connected Components Workbench Studio 5000 Logix Designer Kommunikation EtherNet/IP kort med dubbla portar som tillval Inbyggd DSI port stöder nätverk med flera enheter och upp till fem PowerFlex frekvensomriktare kan anslutas i en nod 5

6 Innovativ konstruktion PowerFlex 520-seriens frekvensomriktare har en modulär konstruktion med gemensamma styr- och effektmoduler som bidrar till att minska reservdelslagret och ger snabbare installation och konfiguration av omriktare. Alla tre omriktarna har flexibla monteringsalternativ, kompakt format och hög temperaturtolerans för att tillgodose dina behov av flexibilitet och utrymmesbesparingar. MainsFree programmering tillåter att konfigurationsfiler laddas ner eller hämtas till/ från PowerFlex 525 och PowerFlex 523 via en USB port. Bibehåll det kompakta formatet även när tillbehörskort installeras. Tack vare den modulära konstruktionen kan du installera en PowerFlex 525 eller PowerFlex 523 modul och samtidigt konfigurera styrmodulen. En fläktenhet för styrkretsarna gör att PowerFlex 520-seriens frekvensomriktare fungerar i temperaturer på upp till 70 C (158 F) med strömnedstämpling. PowerFlex 527 har löstagbara plintar för förenklad installation. För att erbjuda flexibilitet kan alla tre omriktarna monteras vertikalt, horisontellt samt sida vid sida i båda riktningar. En fläktenhet för styrkretsarna krävs vid horisontell montering. 6

7 Anslutningsmöjlighet Det kontinuerliga flödet av realtidsinformation inom applikationen kan hjälpa dig att öka flexibiliteten och produktiviteten i verksamheten. PowerFlex 520-seriens frekvensomriktare erbjuder funktioner som kan hjälpa dig att enkelt hantera data i verksamheten så att du sparar tid och samtidigt ökar effektiviteten. För nätverksanslutna applikationer finns anslutningsmöjligheter via EtherNet/IP med stöd för sömlös integrering i Logix miljö. PowerFlex 520-seriens omriktare är enkla att ansluta p.g.a. det öppna nätverket. Frekvensomriktarna PowerFlex 525 och 527 har inbyggd EtherNet/IP anslutning som gör det enkelt att konfigurera, styra och samla in data via nätverket. Ett EtherNet/IP kort med dubbla portar finns som tillval för PowerFlex 523 och 525 med stöd för flexibla topologier och DLR-funktion (Device Level Ring). Genom att implementera DLR funktionen får du högre feltolerans i nätverket. Även om en enhet i EtherNet/IP slutar att fungera fortsätter de andra. DLR tekniken, som är en ODVA standard, bidrar till kortare konfigurationstid och lägre kostnader genom att antalet programerbara switchar minimeras och behovet av kablar reduceras, samtidigt som du kan skapa en enda nätverksring som ansluter alla komponenter på enhetsnivå. PowerFlex 527 har inbyggd EtherNet/IP anslutning med dubbla portar för flexibla topologier och DLR funktion. Grafiskt gränssnitt med PanelView Plus ETAP Ethernet/IP RJ45 uttag CompactLogix styrsystem PowerFlex 527 frekvensomriktare med inbyggt EtherNet/IP med dubbla portar som standard Kinetix 5500 servodrivenhet med inbyggt EtherNet/IP med dubbla portar som standard POINT I/O PowerFlex 525 frekvensomriktare med EtherNet/IP kort med dubbla portar som tillval ArmorBlock I/O EtherNet/IP är ett etablerat, vida använt nätverk som bidrar till förenklad och förbättrad maskinkonstruktion och -användning. EtherNet/IP anslutning med dubbla portar har stöd för linjära och ringbaserade nätverkstopologier samt DLR funktion. 7

8 Förenklad konfiguration PowerFlex 520-seriens frekvensomriktare bidrar till snabb och smidig konfiguration och programmering med en rad olika användarvänliga programvarupaket och verktyg. Alla verktyg har utformats för att vara kraftfulla och intuitiva så att användningen förbättras och utvecklingstiden reduceras och du kan leverera snabbare och mer effektivt. Inbyggd HIM modul (Human Interface Module) HIM-konfigurationen finns tillgänglig för PowerFlex 523 och 525 omriktare Femsiffrig, 16-segments LCD HIM (Liquid Crystal Display) med rullningslist och beskrivande text Navigera snabbt i menyer och konfigurera snabbare med den inbyggda knappsatsen Visar information med rullbar text. I QuickView visas tydliga förklaringar, vilket sparar tid då behovet av att söka efter parametrar och koder minskas Stöd för flera språk, som snabbt kan väljas med hjälp av knappsatsen Programvaran Connected Components Workbench Används till enheterna PowerFlex 523 och 525 Hjälper dig att ta omriktarna i drift med ett intuitivt gränssnitt och uppstartsguider Stöd för flera språk Konfiguration online och offline Kontextkänslig hjälpinformation Överför och hämta konfigurationer via en USB port. Konfigurera omriktarna via EtherNet/IP, DeviceNet eller andra öppna industriella nätverk Stöd för PowerFlex omriktare, liksom programmerbara Micro800 styrsystem och operatörspanelen PanelView Kostnadsfri programvara som är enkel att införskaffa och installera Stöd för flera språk. Femsiffrig, 16-segments LCD HIM (Liquid Crystal Display) med rullningsbar och beskrivande QuickView text. Navigera snabbt i menyer och konfigurera snabbare med det inbyggda numeriska tangentbordet. Snabbare maskinkonfiguration Konfigurera PowerFlex 523 och 525 omriktare med hjälp av de intuitiva och praktiska applikationsspecifika parameterverktygen AppView och CustomView. AppView tillhandhåller parametergrupper för flera av de allra vanligaste tillämpningarna, t.ex. transportbanor, blandare, kompressorer, pumpar och fläktar. Då inställningarna för att köra dessa tillämpningar redan gjorts kan du snabbare ta maskinen i drift och därmed öka produktiviteten. Anpassa din maskin och minska tiden för framtida konstruktion- och utveckling ytterligare genom att snabbt definiera en egen parametergrupp med hjälp av verktyget CustomView. Båda dessa verktyg är tillgängliga för användning med PowerFlex 523 och 525 via den integrerade HIM modulen, programvaran Connected Components Workbench och applikationerna i Studio 5000 Logix Designer. AppView gruppkonfiguration tillhandahåller parametrar för allmänna applikationer. Med några få klick sparar du tid genom att du bara ser de mest relevanta parametrarna för en viss applikation. 8

9 Programvaran Studio 5000 Logix Designer Genom att konfigurera PowerFlex 520-seriens omriktare med programmet Studio 5000 Logix Designer kan du konsolidera programmeringen av styrsystemet och konfigurationen, driften och underhållet av omriktarna i en och samma programmiljö. Med den överlägsna integreringsnivån Premier Integration minimeras programmeringstiden, förenklas uppstart och idriftsättning samt effektiviseras diagnostiken. En enda programvara för diskret styrning, process-, batch-, servo- och säkerhetskontroll och omriktarbaserade Premier Integration applikationer PowerFlex omriktare kan sömlöst integreras i Logix miljön för att underlätta utveckling, användning och underhåll av maskiner En omfattande uppsättning instruktioner som kan tillämpas i många olika applikationer Styrsystemstaggar genereras automatiskt för enkel konfiguration och minimerar behovet av att manuellt programmera de parametrar och taggar som behövs Med PowerFlex 527 blir Premier Integration upplevelsen ännu bättre genom att uppsättningen med styrinstruktioner i Studio 5000 används för motorsynkronisering och maskinstyrning Premier Integration är en exklusiv integrering av Allen-Bradleys motorstyrningsenheter i Allen-Bradley Logix plattformen. Använd ett enda programverktyg för att konfigurera, styra och övervaka en hel applikation. 9

10 Programvaran Connected Components Workbench Programvaran Connected Components Workbench kan hjälpa dig att ta dina PowerFlex 523 och 525 omriktare i drift med hjälp av ett intuitivt gränssnitt och uppstartsguider. Denna programvara är kostnadsfri och använder Rockwell Automations och Microsoft Visual Studio teknik för enkel och snabb omriktarkonfiguration. Uppstartsguider för snabbare konfigurering Konfigurering och styrning av omriktare via nätverk Konfigurera omriktare online eller offline. Via konfigurationsfönstret i programmet Connected Components Workbench får du tillgång till flera funktioner, t.ex. för överföring och hämtning av inställningar för omriktaren eller granskning av omriktarparametrar, samt bra guider. För att visa en omriktares parametrar räcker det med att klicka på parameterknappen. Kontrollera snabbt vilka parametrar som ändrats och deras aktuella inställningar. Aktiv filtrering kan hjälpa dig att snabbare hitta specifika parametrar genom att du skriver in ett ord eller en förkortning. Hämta programvaran Connected Components Workbench på rockwellautomation.com/go/cc 10

11 Programvaran Connected Components Workbench erbjuder olika guider för uppstart, applikationer och diagnostik. Med hjälp av steg för steg bilder leder guiderna dig genom inställningen av omriktaren. Programvaran Connected Components Workbench kan hjälpa dig att minimera konstruktions- och utvecklingstiden för maskiner och är perfekt för fristående applikationer. Du kan överföra eller hämta konfigurationer via USB-porten och konfigurera enheter via EtherNet/IP, DeviceNet och andra öppna industriella nätverk. Connected Components Workbench stöder PowerFlex omriktare, liksom programmerbara Micro800 styrsystem och operatörspanelen PanelView. Guiderna låter dig även granska och ändra omriktarens parametrar med hjälp av rullgardinsmenyer och ifyllningsfält, vilket underlättar konfigureringen. 11

12 Studio 5000 Logix Designer Om du vill bli mer effektiv bör du överväga att använda Premier Integration. Integrering av motorstyrning från Allen-Bradley i Logix plattformen minimerar programmeringstiden, förenklar uppstart och idriftsättning samt effektiviserar diagnostiken. Genom att konsolidera programmeringen av styrsystem och konfigurationen av enheter samt drift och underhåll i en enda programmeringsmiljö Studio 5000 Logix Designer kan Premier Integration hjälpa dig att minimera komplikationer och fel. En enda programvara med intuitiv programmering ger en enhetlig användarupplevelse Programgränssnittet effektiviserar installationen Enkel åtkomst till data på system- och maskinnivå samt diagnostikinformation Konfigurationen är centraliserad i programvaran Studio 5000 för både styrsystem och omriktare Underlättar konfigurationen av flera omriktare PowerFlex 520-seriens frekvensomriktare använder Premier Integration för att minska utvecklingstiden och förenklar driften och diagnostiken. PowerFlex 527 förbättrar användarupplevelsen med uppsättningen av servoinstruktioner i Studio 5000 Logix Designer Skalbart och informationsaktiverat programmerbart styrsystem Maximera potentialen i ditt styrsystem med den exklusiva lösningen Premier Integration PowerFlex omriktare och programmerbara styrsystem integreras i en miljö och kompletterar arkitekturen. Fördelarna med den här tidsbesparande lösningen sträcker sig från kortare utvecklingstid till enklare underhåll. Använd PowerFlex 520-seriens omriktare med det Logix PAC som bäst motsvarar dina applikationsbehov. CompactLogix styrsystem är utmärkta för små till medelstora applikationer och ger fördelarna med Integrated Architecture för mindre maskiner till låg kostnad. Automatic Device Configuration (automatisk enhetskonfiguration) Med Automatic Device Configuration (ADC) identifierar Logix styrsystem, vilken PowerFlex omriktare som bytts ut och hämtar alla konfigurationsparametrar automatiskt, vilket minimerar behovet av manuell omkonfiguration. Den här funktionen bidrar till att öka produktiviteten tack vare kortare stilleståndstider. CompactLogix styrsystem Stratix 5700 switch PowerFlex 525 frekvensomriktare ControlLogix systemen använder en gemensam styrmotor med en gemensam utvecklingsmiljö för snabb och högpresterande styrning inom flera områden i en användarvänlig miljö. EtherNet/IP KONFIGURATION IP ADRESS Det integrerade säkerhetssystemet GuardLogix ger fördelarna med ett ControlLogix system av standardtyp plus säkerhetsfunktioner. I kombination med en GuardLogix PAC erbjuder PowerFlex 527 omriktare möjligheten att använda integrerad säkerhet via EtherNet/IP för att minska kabeldragningen och maskinvara samt felkällor. ADC är tillgängligt för PowerFlex 520- och 750-seriens omriktare.* PowerFlex 525 och 755 omriktare har en inbyggd EtherNet/IP-port för ADC-funktionen PowerFlex 527 omriktarnas inställningar är lagrade i Logix systemet, vilket möjliggör snabbt automatiskt enhetsbyte Stratix 5700-, och 8000 switchar skapar automatisk tilldelning av IP adresser * PowerFlex omriktare 523 och 753 fordrar ett EtherNet/IP kommunikationskort med dubbla portar för ADC. 12

13 Konfiguration av omriktare med Studio 5000 Logix Designer Förenkla utveckling, drift och underhåll av applikationer Programvaran Studio 5000 kan bidra till att reducera programmeringstiden genom att parametrar för omriktaren automatiskt finns i styrsystemets minne, i form av styrsystemtaggar. Beskrivande taggnamn genereras automatiskt Problem med felaktiga adresser kan därför elimineras Med kopieringsfunktionen, går det snabbt och enkelt att duplicera omriktare Guider med avancerad grafik vägleder dig genom konfigurationen av omriktaren När PowerFlex 520-seriens omriktare ingår som en del av Rockwell Automation Integrated Architecture kan de användas till så mycket mer än bara förreglingsinstruktioner. Förutse mekaniska problem och hjälp med att förbättra prestandan med diagnostik och realtidsdata Övervaka prestandan, lokalt eller via fjärranslutning, och fatta väl underbyggda beslut om dina anläggningar Automatic Device Configuration hämtar parametrarna till den omriktare som bytts ut, vilket bidrar till att minska stilleståndstiden Snabb integration av PowerFlex 520-seriens frekvensomriktare i Logix miljö. Styrsystemtaggar med beskrivande namn genereras automatiskt, för att minimera behovet av ange enskilda taggbeskrivningar. Logix gränssnittet tillåter dynamiskt val av parametrar för omriktaren. Effektivisera konfigurationen av omriktare med guiderna i Studio 5000 Logix Designer. 13

14 Programmering av omriktare med servoinstruktioner i Studio 5000 Logix Designer Ett självklart koncept egentligen. En frekvensomriktare som konfigureras och programmeras som ett servo. Fördelarna är uppenbara. Du kan minska komplexiteten och spara dyrbar ingenjörstid med hjälp av en enda programvara med gemensamma instruktioner för båda systemtyperna. Och det är bara början. Eftersom PowerFlex 527 konstruerats för exklusiv användning med programvaran Studio 5000 och Logix PAC kan omriktaren utnyttja fördelarna med funktionerna i Logix systemet och fungera som en naturlig förlängning av detsamma. Resultatet är en lösning som hjälper dig att uppnå förbättrad motorkoordination. Den här integreringsnivån tillhandahåller exklusiva applikationsresurser som ger ytterligare tidsbesparande funktioner och förbättringar av prestandan. PowerFlex 527* frekvensomriktare är konfigurerade och programmerade på samma sätt som Kinetix servodrivenheter, vilket effektiviserar maskinkonstruktionen Med hjälp av servoinstruktioner kan koden återanvändas, vilket effektiviserar maskinkonstruktionen Kraftfull diagnostik, inklusive tidsstämplade händelser, ger exakt information så att du snabbt kan identifiera och lösa problem Maskinsäkerheten konfigureras i säkerhetsfunktionen i Studio 5000 Logix Designer. Säkerheten upprättas i EtherNet/IP och ingen extra kabeldragning behövs Synkronisering från mycket enkla funktioner till elektroniska kamkurvor kan utföras med bara några få instruktioner. Synkroniseringen kan ske via nätverket utan extra maskinvaror Inbyggt automatiskt enhetsutbyte (ADR) är en tidsbesparande fördel med omriktaren PowerFlex 527. Logix systemet kontrollerar omriktarens parametrar och återställer dem varje gång det ansluts till omriktaren. Det skapar ett inbyggt enhetsutbyte som minimerar tiden för maskinens stillestånd * PowerFlex 755 omriktare kan också använda servoinstruktionerna i Studio 000 Logix Designer. Enskilda lösningar med CIP Technology PowerFlex 527 frekvensomriktare använder avancerad teknik som baseras på Common Industrial Protocol (CIP ). CIP Safety, CIP Sync och CIP Motion använder EtherNet/IP för att förenkla integreringen av nätverk för säkerhet, synkronisering och servo i ett företags nätverk. CIP Safety Gör det möjligt att använda olika säkerhetsenheter och standardenheter i samma nätverk för större flexibilitet. Det ger överlägsen tillförlitlighet vid kommunikation mellan enheter i en säkerhetsapplikation. CIP Sync Ger den samordning som krävs för applikationer där det är viktigt att kunna synkronisera enheter i realtid. Det möjliggör en hög grad noggranhet. CIP Motion Eliminerar behovet av ett styrspecifikt nätverk genom att tillåta att högpresterande servoprodukter och andra enheter delar på ett enda EtherNet/IP nätverk. Med hjälp av en gemensam tidsinställning kan ett högpresterande deterministiskt beteende uppnås för flera axlar i realtid. För applikationer som fordrar både enkel hastighetskontroll och exakt motorfunktionalitet är en kombination av frekvensomriktare och servodrivenhet den logiska lösningen. PowerFlex 527 frekvensomriktare hanterar den enkla hastighetskontrollen medan en Kinetix servodrivenhet hanterar den mer exakta motorkontrollen som handlar om hastighet, vridmoment och positionskontroll. 14

15 Servoinstruktioner förenklar programmeringen PowerFlex 527 frekvensomriktare och Kinetix servodrivenhet delar ett enda programverktyg, Studio 5000 Logix Designer, och en programmeringsmetodik som baseras på uppsättningen styrinstruktioner, så att du kan få tidsbesparande fördelar med hjälp av den gemensamma konfigurerings- och programmeringsmiljön. Detta bidrar också till enklare underhållsarbete som kan behöva utföras längre fram. PowerFlex 527 frekvensomriktare är konfigurerad som en axel på den maskin som använder servoinstruktionerna i Studio 5000 Logix Designer. Konfigurationen lagras i Logix PAC. PowerFlex 527 frekvensomriktare använder samma uppsättning styrinstruktioner i Studio 5000 som Kinetix servodrivdon. Den enhetliga användarupplevelsen medför enklare programmering. Användarvänliga servoinstruktioner kan synkronisera två objekt utan att ett stort antal givare, komplicerade beräkningar eller att komplex logik behövs. Diagnostisk information med hög kvalitet är tillgänglig via genereringen av effektinstruktioner för varje motor (axel). Instruktionerna har inbyggd diagnostik, inklusive status för instruktionsexekvering och felkoder. Möjligheten att tidsstämpla en inmatning är av största vikt för dataloggning och regelefterlevnad. När servoinstruktionerna används i Studio 5000 Logix Designer finns fel- och diagnostikinformationen lätt åtkomligt i programvaran utan att någon ytterligare konfigurering eller meddelandefunktion krävs. 15

16 Säkerhetslösningar som bidrar till högre produktivitet Att skydda personal och tillgångar är en viktig uppgift för automatiseringssystem. Som tur är betyder inte implementering av säkerhetslösningar att du behöver göra avkall på produktiviteten. PowerFlex 525 och 527 tillhandahåller som standard säkerhetsfunktioner som inte bara är avsedda att skydda människor och utrustning, utan också att öka maskinernas drifttid. Både PowerFlex 525 och 527 erbjuder Safe Torque-off funktionen som en säkerhetsfunktion. Integrerad Safe Torque-Off avlägsnar drivkraften från motorn utan att stänga av omriktaren när säkerhetskretsen aktiveras. Det ger fördelen med en snabb återstart när en begäran skickats från säkerhetssystemet och bidrar till att minska slitaget som uppkommer genom upprepade starter. Bidrar till att skydda personal och anläggning Snabb återstart när en begäran skickats från säkerhetssystemet Inbyggd säkerhet reducerar kabeldragningen och sparar installationsutrymme inga kontaktorer och mindre risk för fel i installationen PowerFlex 525 omriktare med inbyggd Safe Torque-off I PowerFlex 525 finns Safe Torque-off som en fast förtrådad funktion. Den här typen av inbyggd säkerhet kan bidra till att sänka de totala systemkostnaderna, öka maskintillgängligheten och minska stilleståndstiderna. Klass SIL 2 / PLd Cat 3. PowerFlex 527 har flera alternativ för implementering av Safe Torque-off funktionen PowerFlex 527 frekvensomriktare ger dig flexibilitet att välja hur du vill implementera en säkerhetslösning för din applikation. PowerFlex 527 erbjuder samma inbyggda Safe Torque-off funktion som PowerFlex 525. Men den erbjuder också alternativet för integrerad säkerhet, en styrsystemsbaserad säkerhetsfunktion som är konfigurerad i programvaran Studio 5000 Logix Designer för att tillhandahålla Safe Torque-off funktionen. Den här metoden använder EtherNet/IP för att kommunicera säkerhetsinformation och eliminera behovet av diskret förtrådning till omriktaren. Safe Torque-off Fast förtrådad säkerhetslösning Både PowerFlex 525 och 527 erbjuder Safe Torque-off-funktionen för att åtgärda säkerhetsproblem. Integrerad Safe Torque-Off avlägsnar rotationskraften från motorn utan att stänga av omriktaren när säkerhetskretsen aktiveras. Det här ger fördelen med en snabb återstart när en begäran skickats till säkerhetssystemet och bidrar till att minska slitaget som uppkommer genom upprepade starter. Både PowerFlex 525 och 527 erbjuder fast förtrådad säkerhetsfunktion för att skydda personal och anläggning. Inbyggd säkerhet bidrar också till mindre kabeldragning och sparar på installationsutrymmet PowerFlex SIL2 / PLd Cat 3 PowerFlex SIL3 / PLe Cat 3 SensaGuard Guardmaster 440R-ENETR Stratix 5700 CompactLogix styrsystem POINT I/O PowerFlex 525 frekvensomriktare med inbyggd Safe Torque-off Motorer 16

17 Integrerad säkerhet bidrar till att effektivisera maskinkonstruktionen Möjligheten att integrera ett styrsystems säkerhetsfunktioner i ett system utan säkerhetsfunktioner ger maskinbyggare en rad olika fördelar, inklusive möjligheten att minimera utrustningsredundanser och förbättra produktiviteten. PowerFlex 527 är den första frekvensomriktaren från Allen-Bradley som erbjuder integrerad säkerhet. När ett Allen-Bradley GuardLogix säkerhetssystem används elimineras behovet av ett separat styrsystem för säkerhet Ett enda programpaket för programmering bidrar till att det inte längre är nödvändigt att skriva och samordna flera program i olika styrsystem, vilket i sin tur bidrar till att förenkla applikationens programmering och minska utbildnings- och supportkostnaderna Med hjälp av en enda utvecklingsmiljö minskas dyr nyutveckling. Om en maskin behöver byggas ut från till exempel en linje till tre kan det vara lika enkelt som att portera den applikation som krävs från en maskin till en annan Färre komponenter betyder mindre kapslingar, vilket i sin tur innebär mindre apparatskåp och att mindre golvutrymme tas i anspråk Integreringen av säkerhets- och standard styrsystem ger operatörer och underhållspersonal överblick över alla händelser på makinen inklusive säkerhetshändelser. Det ger en kort svarstid som gör att maskinen snabbt kan återgå till full produktion Säkerhet- och icke-säkerhetsfunktioner delar samma EtherNet/IP nätverk Hjälper till att minska behovet av att installera dyra och svårhanterliga gateways mellan varje nätverk Med en enda programvara som hanterar både säkerhets- och standardfunktioner behöver teknikerna inte längre manuellt hantera separata standard- och säkerhetsminnen eller jobba med partitionslogik för att isolera säkerhetsfunktionerna Styrsystemet innehåller fler säkerhetstaggar Villkor för säker avstängning Villkor för felsäkerhet Anslutningsstatus Krav för återställning PowerFlex 527 omriktaren är den enda i PowerFlex 520- serien som erbjuder integrerad säkerhet Integrerad säkerhetslösning för PowerFlex 527 SensaGuard PowerFlex 527 frekvensomriktare med integrerad säkerhet POINT I/O med säkerhet GuardLogix styrsystem Zonstyrning Tidigare kunde en säkerhetshändelse i en del av en maskin leda till att hela maskinen stängdes ned eftersom standardsystemet hade begränsad kunskap om händelsen. Men med integrerad säkerhet kan styrsystem och säkerhetssystem fungera tillsammans i samma nätverk och data delas mellan säkerhets- och standardapplikationer. Det möjliggör användningen av zonstyrning, där en maskinzon övergår till felsäkert läge medan andra zoner fortsätter att fungera. Med en lösning för integrerad säkerhet delas omriktare och deras respektive motorer in i zoner. All zonindelning sker helt och hållet i styrsystemet jämfört med en fast kopplad lösning där säkerhetsingångar har seriekopplats Ändringar i applikationen har förenklats så att du kan spara både tid och pengar Motorer 17

18 Teknisk information Märkeffekter Motorstyrning V: 0,4 1,1 kw/0,5 1,5 hk V: 0,4 22 kw/0,5 30 hk Volt per hertz Sensorlös vektorstyrning Vektorstyrning med återföring PowerFlex 527 frekvensomriktare V: 0,4 15 kw/0,5 20 hk V: 0,4 22 kw/0,5 30 hk Sensorlös vektorstyrning med Economizer Applikation Hastighetsstyrning utan återföring Hastighetsreglering med återföring Normal drift: 110% i 60 sek., 150% i 3 sek. (för 20 hk och mer) Överbelastning Tung drift: 150% i 60 sek., 180% i 3 sek. (200% programmerbar i 3 sek.) 1-fasspänning: V/ V Spänning: justerbar, 0 V till motorns märkspänning; 15%/+10% spänningstolerans 3-fasspänning: V/ V/ V frekvens: 50 till 60 Hz Matningsspänning Cykeltid vid logikstyrning: >0,5 sekunder, normalt 2 sekunder 1/2 mellanledsspänning (valbar) Maximal kortslutningsklassificering: A symmetriskt Justerbar, 0 V till motorns märkspänning Intermittent ström: Utspänning 150% i 60 sekunder Maximal frekvens från omriktaren 590 Hz Matningsspänningens tillåtna frekvensvariation Frekvensområde 47 till 63 Hz Omgivande driftstemperaturer** IP20: 20 till 50 C ( 4 till 122 F) IP20, inget mellanrum mellan enheter: 20** till 45 C ( 4 till 113 F) IP20: 20 till 70 C ( 4 till 158 F) med strömnedstämpling och extra fläktsats för styrkretsarna 1000 m (3 280 ft) med nedstämpling enligt manual för upp till max 4000 m ( ft), med undantag för Användning på hög höjd 600 V vid max 2000 m (6 561 ft) Kapsling IP20 NEMA/Open IP30 NEMA/UL typ 1 (med ledningskit) Montering Konfiguration DIN-skena (byggstorlek A, B och C) Inget mellanrum mellan enheter (Zero Stacking) Information om horisontella monteringsalternativ och temperaturer finns i användarmanualen (520-UM001) Applikationen Studio 5000 Logix Designer 50 mm (1,96 tum) luftspalt över och under. (Byggstorlek E vid 60 C till 70 C fordrar 95 mm (3,74 tum) luftspalt över omriktaren och en fläktsats för styrkretsarna) HIM-modulens (Human Interface Module) språk Kontroll-I/O Dynamisk broms Bärfrekvens EMC-filter Säkerhet Kommunikation Feedbacktyper Skydd Standarder Kontrollfunktioner Engelska, franska, spanska, italienska, tyska, portugisiska, polska, turkiska, tjeckiska 4 digitala ingångar (24 V DC, 3 programmerbara) 2 analoga ingångar (1 bipolär spänning, 1 ström) 2 digitala utgångar 7:e IGBT-inbromsning, DC-broms 2 8 khz med 4 khz standard 1 analog utgång (1 unipolär spänning eller ström) 2 reläer (1 form A-relä och 1 form B-relä; 24 V DC, 120 V AC, 240 V AC) Integrerad 1-fas 240 V och 3-fas 480 V. Tillgänglig som externt alternativ för alla spänningar. Inbyggd, fast förtrådad Safe Torque-off-funktion, SIL3, PLe, Cat 3. (ISO ) Inbyggd integrerad säkerhet, SIL3, PLe, Cat 3. (ISO ) Inbyggt EtherNet/IP med dubbla portar Kvadruppel avkodare av Line Driver-typ (dubbla kanaler) eller enkel kanal Enkelsidig eller differentiell (A-, B-, Z-kanal); driftcykel på 50%, +10% (Z-kanal med referenspuls) Pulstågsmatning (1 till 100 khz) Konfigurerbar matningsspänning: 5 V DC (±10%); V DC (±10%) eller 24 V DC (±15%) Tillåten pulsfrekvens DC till 250 khz Frekvenskontrollerad PWM tolerant pulsfrekvens Avkodare kvadruppel av Line Driver-typ (dubbla kanaler) eller enkel kanal Felhistoriklogg i Studio 5000, FactoryTalk-säkerhet UL TUV EAC Semi-F47 ATEX Marine (Lloyds) RoHS ACS156 CE c-ul RCM KCC REACH Flygande start Förhållande V/F Bussregulator Process PID Gemensam DC buss Positionsstyrning Reglering med avkodare- eller analog feedback 1/2 mellanledsspänning Tillbehör Dimensioner mm (tum) 70 C (158 F) fläktsats för styrkretsarna (fordrar extern matning, förutom byggstorlek E) NEMA/UL typ 1-kit EMC-plattor Byggstorlek A: 152 (5,98) H x 72 (2,83) B x 172 (6,77) D Byggstorlek B: 180 (7,08) H x 87 (3,42) B x 172 (6,77) D Byggstorlek C: 220 (8,66) H x 109 (4,29) B x 184 (7,24) D Byggstorlek D: 260 (10,23) H x 130 (5,11) B x 212 (8,34) D Byggstorlek E: 300 (11,81) H x 185 (7,28) B x 279 (10,98) D EMC linjefilter Linjereaktorer Dynamiska bromsresistorer ** Dessa temperaturer är normala vid vertikal montering av omriktare. Information om andra monteringsalternativ och temperaturer finns i användarmanualen (520-UM001). 18

19 V: 0,4 1,1 kw/0,5 1,5 hk V: 0,4 22 kw/0,5 30 hk Volt per hertz Sensorlös vektorstyrning Vektorstyrning med återföring PowerFlex 525 frekvensomriktare V: 0,4 15 kw/0,5 20 hk V: 0,4 22 kw/0,5 30 hk Sensorlös vektorstyrning med Economizer Styrning av permanentmagnetmotor* V: 0,2 1,1 kw/0,25 1,5 hk V: 0,4 22 kw/0,5 30 hk Volt per hertz Sensorlös vektorstyrning Hastighetsstyrning utan återföring Hastighetsreglering med återföring Hastighetsstyrning utan återföring Normal drift: 110% 60 sek., 150% 3 sek. (för 20 hk och mer) Tung drift: 150% 60 sek., 180% 3 sek. (200% programmerbar i 3 sek.) 1-fasspänning: V/ V Spänning: justerbar, 0 V till motorns märkspänning; 15%/+10% spänningstolerans 3-fasspänning: V/ V/ V frekvens: 50 till 60 Hz Cykeltid vid logikstyrning: >0,5 sekunder, normalt 2 sekunder 1/2 mellanledsspänning (valbar) Maximal kortslutningsklassificering: A symmetriskt Justerbar, 0 V till motorns märkspänning Intermittent ström: 150% i 60 sekunder Maximal frekvens från omriktaren 500 Hz Matningsspänningens tillåtna frekvensvariation 47 till 63 Hz IP20: 20 till 50 C ( 4 till 122 F) IP20, inget mellanrum mellan enheter (Zero Stacking): 20** till 45 C ( 4 till 113 F) IP20: 20 till 60 C (140 F), med strömnedstämpling IP20: 20 till 70 C: (158 F) med strömnedstämpling och extra fläktsats för styrkretsarna m (3 280 ft) med nedstämpling enligt manual för upp till max 4000 m ( ft), med undantag för 600 V vid max 2000 m (6 561 ft) PowerFlex 523 frekvensomriktare V: 0,2 15 kw/0,25 20 hk V: 0,4 22 kw/0,5 30 hk Sensorlös vektorstyrning med Economizer Normal drift: 110% 60 sek., 150% 3 sek. (för 20 hk och mer) Tung drift: 150% 60 sek., 180% 3 sek. (200% programmerbar i 3 sek.) 1-fasspänning: V/ V Spänning: justerbar, 0 V till motorns märkspänning; 15%/+10% spänningstolerans 3-fasspänning: V/ V/ V frekvens: 50 till 60 Hz Cykeltid vid logikstyrning: >0,5 sekunder, normalt 2 sekunder 1/2 mellanledsspänning (valbar) Maximal kortslutningsklassificering: A symmetriskt Justerbar, 0 V till motorns märkspänning Intermittent ström: 150% i 60 sekunder Maximal frekvens från omriktaren 500 Hz Matningsspänningens tillåtna frekvensvariation 47 till 63 Hz IP20: 20 till 50 C ( 4 till 122 F) IP20, inget mellanrum mellan enheter (Zero Stacking): 20** till 45 C ( 4 till 113 F) IP20: 20 till 60 C (140 F), med strömnedstämpling IP20: 20 till 70 C: (158 F) med strömnedstämpling och extra fläktsats för styrkretsarna 1000 m (3 280 ft) med nedstämpling enligt manual för upp till max 4000 m ( ft), med undantag för 600 V vid max 2000 m (6 561 ft) IP20 NEMA/Open IP30 NEMA/UL typ 1 (med ledningskit) IP20 NEMA/Open IP30 NEMA/UL typ 1 (med ledningskit) DIN-skena (byggstorlek A, B och C) Inget mellanrum mellan enheter (Zero Stacking) Information om horisontella monteringsalternativ och temperaturer finns i användarmanualen (520-UM001) Inbyggd HIM Fjärransluten knappsats Programvaran Connected Components Workbench 50 mm (1,96 tum) luftspalt över och under. (Byggstorlek E vid 60 C till 70 C fordrar 95 mm (3,74 tum) luftspalt över omriktaren och en fläktsats för styrkretsarna) MainsFree-programming via USB Applikationsspecifika parametergrupper AppView och CustomView Applikationen Studio 5000 Logix Designer Engelska, franska, spanska, italienska, tyska, portugisiska, polska, turkiska, tjeckiska 7 digitala ingångar (24 V DC, 6 programmerbara) 2 analoga ingångar (1 bipolär spänning, 1 ström) 2 digitala utgångar 1 analog utgång (1 unipolär spänning eller ström) 2 reläer (1 form A-relä och 1 form B-relä; 24 V DC, 120 V AC, 240 V AC) DIN-skena (byggstorlek A, B och C) Inget mellanrum mellan enheter (Zero Stacking) Information om horisontella monteringsalternativ och temperaturer finns i användarmanualen (520-UM001) Inbyggd HIM Fjärransluten knappsats Programvaran Connected Components Workbench 50 mm (1,96 tum) luftspalt över och under. (Byggstorlek E vid 60 C till 70 C fordrar 95 mm (3,74 tum) luftspalt över omriktaren och en fläktsats för styrkretsarna) MainsFree-programming via USB Applikationsspecifik parametergrupp AppView och CustomView Applikationen Studio 5000 Logix Designer Engelska, franska, spanska, italienska, tyska, portugisiska, polska, turkiska, tjeckiska 5 digitala ingångar (24 V DC, 4 programmerbara) 1 analog ingång (unipolär spänning eller ström) 1 relä (form C) 7:e IGBT-inbromsning, DC-broms 7:e IGBT-inbromsning, DC-broms 2 till 16 khz. 4 khz standard (2 till 8 khz för vektorstyrning med återkoppling) 2 till 16 khz. 4 khz standard Integrerad 1-fas 240 V och 3-fas 480 V. Tillgänglig som externt alternativ för alla spänningar. Integrerad 1-fas 240 V och 3-fas 480 V. Tillgänglig som externt alternativ för alla spänningar. Integrerad ISO SIL2/PLd Cat 3 Safe Torque-Off Ingen Integrerad RS485 med Modbus RTU/DSI Inbyggd EtherNet/IP port EtherNet/IP kort med dubbla portar som tillval DeviceNet kort som tillval PROFIBUS DP kort som tillval Kvadruppel avkodare av Line Driver-typ (dubbla kanaler) eller enkel kanal Enkelsidig eller differentiell (A-, B-, Z-kanal); driftcykel på 50 %, +10 % Pulstågsmatning (1 till 100 khz) Konfigurerbar matningsspänning: 5 V DC (±10%); V DC (±10%) eller 24 V DC (±15%) Tillåten pulsfrekvens DC till 250 khz Frekvenskontrollerad PWM tolerant pulsfrekvens Integrerad RS485 med Modbus RTU/DSI EtherNet/IP kort med dubbla portar som tillval Ingen DeviceNet kort som tillval PROFIBUS DP kort som tillval Felhistoriklogg, lösenordsskyddad säkerhet UL TUV EAC Semi-F47 ATEX Marine (Lloyds) RoHS ACS156 CE c-ul RCM KCC REACH Flygande start Förhållande V/F Bussregulator Process PID Gemensam DC buss StepLogic funktioner (reläer och timers) Fiberapplikationsspecifika funktioner Kompatibel PTC ingång 70 C (158 F) fläktsats för styrkretsarna (fordrar extern matning, förutom byggstorlek E) NEMA/UL typ 1-kit EMC-plattor Byggstorlek A: 152 (5,98) H x 72 (2,83) B x 172 (6,77) D Byggstorlek B: 180 (7,08) H x 87 (3,42) B x 172 (6,77) D Byggstorlek C: 220 (8,66) H x 109 (4,29) B x 184 (7,24) D Byggstorlek D: 260 (10,23) H x 130 (5,11) B x 212 (8,34) D Byggstorlek E: 300 (11,81) H x 185 (7,28) B x 279 (10,98) D Positionsstyrning Reglering med avkodare- eller analog feedback 1/2 mellanledsspänning 8 datalänkar (4 in och 4 ut) Möjlighet att ansluta flera enheter 16 förinställda hastigheter PointStop funktion EMC-linjefilter Linjereaktorer Dynamiska bromsresistorer Monteringsadapterplatta för Bulletin 160-enhet Felhistoriklogg, lösenordsskyddad säkerhet UL EAC RoHS ACS156 CE c-ul RCM KCC Semi-F47 REACH Flygande start Förhållande V/F Bussregulator Process PID Gemensam DC buss Fiberapplikationsspecifika funktioner 70 C (158 F) fläktsats för styrkretsarna (fordrar extern matning, förutom byggstorlek E) NEMA/UL typ 1-kit EMC-plattor Byggstorlek A: 152 (5,98) H x 72 (2,83) B x 172 (6,77) D Byggstorlek B: 180 (7,08) H x 87 (3,42) B x 172 (6,77) D Byggstorlek C: 220 (8,66) H x 109 (4,29) B x 184 (7,24) D Byggstorlek D: 260 (10,23) H x 130 (5,11) B x 212 (8,34) D Byggstorlek E: 300 (11,81) H x 185 (7,28) B x 279 (10,98) D Kompatibel PTC ingång 1/2 mellanledsspänning 8 datalänkar (4 in och 4 ut, kräver kommunikationskort som tillval) Möjlighet att ansluta flera enheter (kräver kommunikationskort som tillval) 8 förinställda hastigheter EMC-linjefilter Linjereaktorer Dynamiska bromsresistorer Monteringsadapterplatta för Bulletin 160-enhet 19

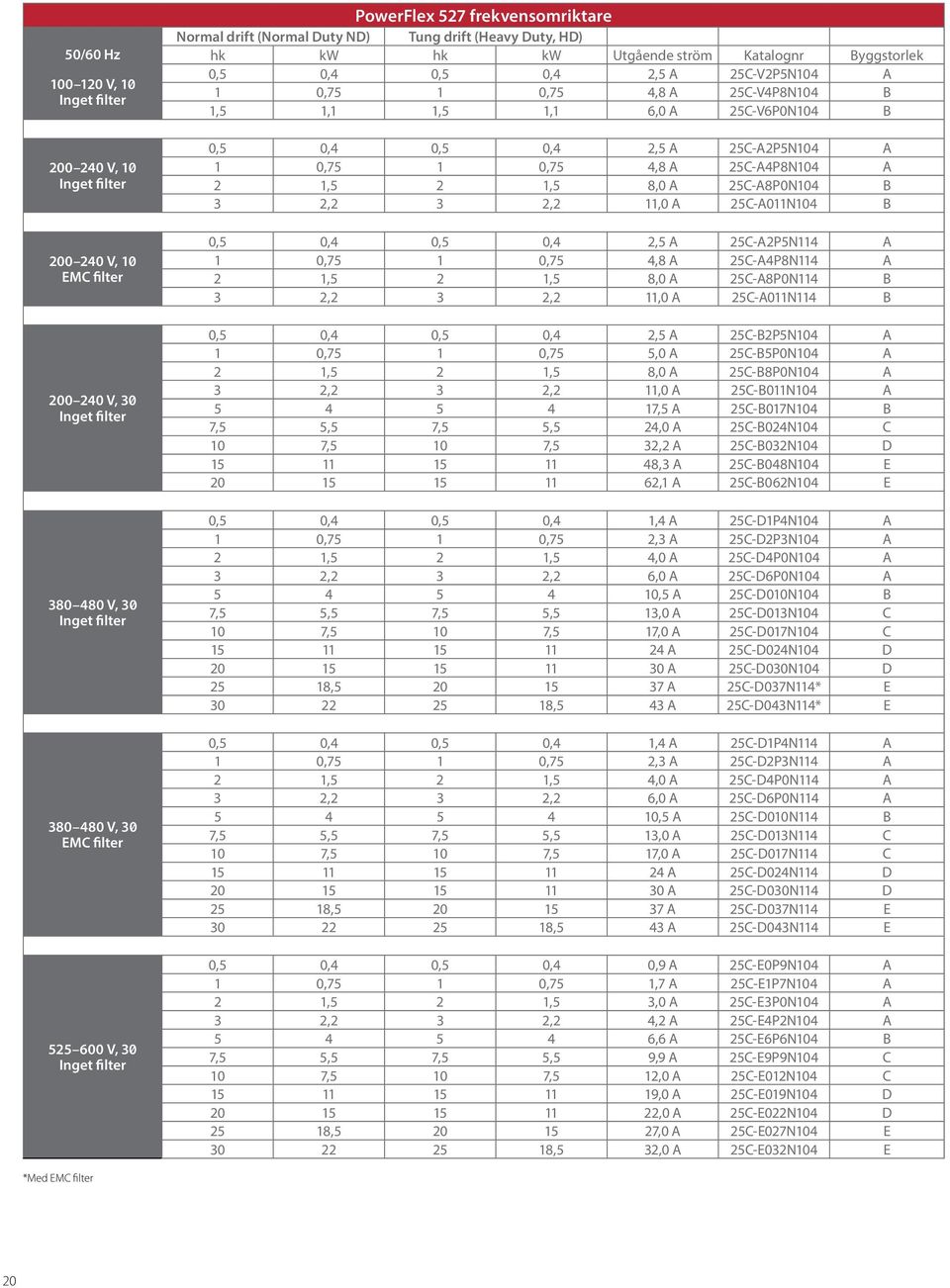

20 PowerFlex 527 frekvensomriktare Normal drift (Normal Duty ND) Tung drift (Heavy Duty, HD) 50/60 Hz hk kw hk kw Utgående ström Katalognr Byggstorlek 0,5 0,4 0,5 0,4 2,5 A 25C-V2P5N104 A V, ,75 1 0,75 4,8 A 25C-V4P8N104 B 1,5 1,1 1,5 1,1 6,0 A 25C-V6P0N104 B V, V, 10 EMC filter V, V, V, 30 EMC filter V, 30 0,5 0,4 0,5 0,4 2,5 A 25C-A2P5N104 A 1 0,75 1 0,75 4,8 A 25C-A4P8N104 A 2 1,5 2 1,5 8,0 A 25C-A8P0N104 B 3 2,2 3 2,2 11,0 A 25C-A011N104 B 0,5 0,4 0,5 0,4 2,5 A 25C-A2P5N114 A 1 0,75 1 0,75 4,8 A 25C-A4P8N114 A 2 1,5 2 1,5 8,0 A 25C-A8P0N114 B 3 2,2 3 2,2 11,0 A 25C-A011N114 B 0,5 0,4 0,5 0,4 2,5 A 25C-B2P5N104 A 1 0,75 1 0,75 5,0 A 25C-B5P0N104 A 2 1,5 2 1,5 8,0 A 25C-B8P0N104 A 3 2,2 3 2,2 11,0 A 25C-B011N104 A ,5 A 25C-B017N104 B 7,5 5,5 7,5 5,5 24,0 A 25C-B024N104 C 10 7,5 10 7,5 32,2 A 25C-B032N104 D ,3 A 25C-B048N104 E ,1 A 25C-B062N104 E 0,5 0,4 0,5 0,4 1,4 A 25C-D1P4N104 A 1 0,75 1 0,75 2,3 A 25C-D2P3N104 A 2 1,5 2 1,5 4,0 A 25C-D4P0N104 A 3 2,2 3 2,2 6,0 A 25C-D6P0N104 A ,5 A 25C-D010N104 B 7,5 5,5 7,5 5,5 13,0 A 25C-D013N104 C 10 7,5 10 7,5 17,0 A 25C-D017N104 C A 25C-D024N104 D A 25C-D030N104 D 25 18, A 25C-D037N114* E ,5 43 A 25C-D043N114* E 0,5 0,4 0,5 0,4 1,4 A 25C-D1P4N114 A 1 0,75 1 0,75 2,3 A 25C-D2P3N114 A 2 1,5 2 1,5 4,0 A 25C-D4P0N114 A 3 2,2 3 2,2 6,0 A 25C-D6P0N114 A ,5 A 25C-D010N114 B 7,5 5,5 7,5 5,5 13,0 A 25C-D013N114 C 10 7,5 10 7,5 17,0 A 25C-D017N114 C A 25C-D024N114 D A 25C-D030N114 D 25 18, A 25C-D037N114 E ,5 43 A 25C-D043N114 E 0,5 0,4 0,5 0,4 0,9 A 25C-E0P9N104 A 1 0,75 1 0,75 1,7 A 25C-E1P7N104 A 2 1,5 2 1,5 3,0 A 25C-E3P0N104 A 3 2,2 3 2,2 4,2 A 25C-E4P2N104 A ,6 A 25C-E6P6N104 B 7,5 5,5 7,5 5,5 9,9 A 25C-E9P9N104 C 10 7,5 10 7,5 12,0 A 25C-E012N104 C ,0 A 25C-E019N104 D ,0 A 25C-E022N104 D 25 18, ,0 A 25C-E027N104 E ,5 32,0 A 25C-E032N104 E *Med EMC filter 20

21 PowerFlex 525 frekvensomriktare Normal drift (Normal Duty ND) Tung drift (Heavy Duty, HD) 50/60 Hz hk kw hk kw Utström Katalognr Byggstorlek 0,5 0,4 0,5 0,4 2,5 A 25B-V2P5N104 A V, ,75 1 0,75 4,8 A 25B-V4P8N104 B 1,5 1,1 1,5 1,1 6,0 A 25B-V6P0N104 B V, V, 10 EMC filter V, V, V, 30 EMC filter V, 30 0,5 0,4 0,5 0,4 2,5 A 25B-A2P5N104 A 1 0,75 1 0,75 4,8 A 25B-A4P8N104 A 2 1,5 2 1,5 8,0 A 25B-A8P0N104 B 3 2,2 3 2,2 11,0 A 25B-A011N104 B 0,5 0,4 0,5 0,4 2,5 A 25B-A2P5N114 A 1 0,75 1 0,75 4,8 A 25B-A4P8N114 A 2 1,5 2 1,5 8,0 A 25B-A8P0N114 B 3 2,2 3 2,2 11,0 A 25B-A011N114 B 0,5 0,4 0,5 0,4 2,5 A 25B-B2P5N104 A 1 0,75 1 0,75 5,0 A 25B-B5P0N104 A 2 1,5 2 1,5 8,0 A 25B-B8P0N104 A 3 2,2 3 2,2 11,0 A 25B-B011N104 A ,5 A 25B-B017N104 B 7,5 5,5 7,5 5,5 24,0 A 25B-B024N104 C 10 7,5 10 7,5 32,2 A 25B-B032N104 D ,3 A 25B-B048N104 E ,1 A 25B-B062N104 E 0,5 0,4 0,5 0,4 1,4 A 25B-D1P4N104 A 1 0,75 1 0,75 2,3 A 25B-D2P3N104 A 2 1,5 2 1,5 4,0 A 25B-D4P0N104 A 3 2,2 3 2,2 6,0 A 25B-D6P0N104 A ,5 A 25B-D010N104 B 7,5 5,5 7,5 5,5 13,0 A 25B-D013N104 C 10 7,5 10 7,5 17,0 A 25B-D017N104 C A 25B-D024N104 D A 25B-D030N104 D 25 18, A 25B-D037N114* E ,5 43 A 25B-D043N114* E 0,5 0,4 0,5 0,4 1,4 A 25B-D1P4N114 A 1 0,75 1 0,75 2,3 A 25B-D2P3N114 A 2 1,5 2 1,5 4,0 A 25B-D4P0N114 A 3 2,2 3 2,2 6,0 A 25B-D6P0N114 A ,5 A 25B-D010N114 B 7,5 5,5 7,5 5,5 13,0 A 25B-D013N114 C 10 7,5 10 7,5 17,0 A 25B-D017N114 C A 25B-D024N114 D A 25B-D030N114 D 25 18, A 25B-D037N114 E ,5 43 A 25B-D043N114 E 0,5 0,4 0,5 0,4 0,9 A 25B-E0P9N104 A 1 0,75 1 0,75 1,7 A 25B-E1P7N104 A 2 1,5 2 1,5 3,0 A 25B-E3P0N104 A 3 2,2 3 2,2 4,2 A 25B-E4P2N104 A ,6 A 25B-E6P6N104 B 7,5 5,5 7,5 5,5 9,9 A 25B-E9P9N104 C 10 7,5 10 7,5 12,0 A 25B-E012N104 C ,0 A 25B-E019N104 D ,0 A 25B-E022N104 D 25 18, ,0 A 25B-E027N104 E ,5 32,0 A 25B-E032N104 E *Med EMC filter 21

22 PowerFlex 523 frekvensomriktare Normal drift (Normal Duty ND) Tung drift (Heavy Duty, HD) 50/60 Hz hk kw hk kw Utgående ström Katalognr Byggstorlek 0,25 0,2 0,25 0,2 1,6 A 25A-V1P6N104 A V, 10 0,5 0,4 0,5 0,4 2,5 A 25A-V2P5N104 A 1 0,75 1 0,75 4,8 A 25A-V4P8N104 B 1,5 1,1 1,5 1,1 6,0 A 25A-V6P0N104 B V, V, 10 EMC filter V, V, V, 30 EMC filter V, 30 *Med EMC filter 0,25 0,2 0,25 0,2 1,6 A 25A-A1P6N104 A 0,5 0,4 0,5 0,4 2,5 A 25A-A2P5N104 A 1 0,75 1 0,75 4,8 A 25A-A4P8N104 A 2 1,5 2 1,5 8,0 A 25A-A8P0N104 B 3 2,2 3 2,2 11,0 A 25A-A011N104 B 0,25 0,2 0,25 0,2 1,6 A 25A-A1P6N114 A 0,5 0,4 0,5 0,4 2,5 A 25A-A2P5N114 A 1 0,75 1 0,75 4,8 A 25A-A4P8N114 A 2 1,5 2 1,5 8,0 A 25A-A8P0N114 B 3 2,2 3 2,2 11,0 A 25A-A011N114 B 0,25 0,2 0,25 0,2 1,6 A 25A-B1P6N104 A 0,5 0,4 0,5 0,4 2,5 A 25A-B2P5N104 A 1 0,75 1 0,75 5,0 A 25A-B5P0N104 A 2 1,5 2 1,5 8,0 A 25A-B8P0N104 A 3 2,2 3 2,2 11,0 A 25A-B011N104 A ,5 A 25A-B017N104 B 7 5,5 7,5 5,5 24,0 A 25A-B024N104 C 10 7,5 10 7,5 32,2 A 25A-B032N104 D ,3 A 25A-B048N104 E ,1 A 25A-B062N104 E 0,5 0,4 0,5 0,4 1,4 A 25A-D1P4N104 A 1 0,75 1 0,75 2,3 A 25A-D2P3N104 A 2 1,5 2 1,5 4,0 A 25A-D4P0N104 A 3 2,2 3 2,2 6,0 A 25A-D6P0N104 A ,5 A 25A-D010N104 B 7,5 5,5 7,5 5,5 13,0 A 25A-D013N104 C 10 7,5 10 7,5 17,0 A 25A-D017N104 C A 25A-D024N104 D A 25A-D030N104 D 25 18, A 25A-D037N114* E ,5 43 A 25A-D043N114* E 0,5 0,4 0,5 0,4 1,4 A 25A-D1P4N114 A 1 0,75 1 0,75 2,3 A 25A-D2P3N114 A 2 1,5 2 1,5 4,0 A 25A-D4P0N114 A 3 2,2 3 2,2 6,0 A 25A-D6P0N114 A ,5 A 25A-D010N114 B 7,5 5,5 7,5 5,5 13,0 A 25A-D013N114 C 10 7,5 10 7,5 17,0 A 25A-D017N114 C A 25A-D024N114 D A 25A-D030N114 D 25 18, A 25A-D037N114 E ,5 43 A 25A-D043N114 E 0,5 0,4 0,5 0,4 0,9 A 25A-E0P9N104 A 1 0,75 1 0,75 1,7 A 25A-E1P7N104 A 2 1,5 2 1,5 3,0 A 25A-E3P0N104 A 3 2,2 3 2,2 4,2 A 25A-E4P2N104 A ,6 A 25A-E6P6N104 B 7,5 5,5 7,5 5,5 9,9 A 25A-E9P9N104 C 10 7,5 10 7,5 12,0 A 25A-E012N104 C ,0 A 25A-E019N104 D A 25A-E022N104 D 25 18, A 25A-E027N104 E ,5 32 A 25A-E032N104 E 22

23 Frekvensomriktare i PowerFlex 520-serien Maximera systemets prestanda Styrning PowerFlex 523 frekvensomriktare Volt per hertz Sensorlös vektorstyrning PowerFlex 525 frekvensomriktare Volt per hertz Sensorlös vektorstyrning Vektorstyrning med återkoppling Styrning av permanentmagnetmotor* PowerFlex 527 frekvensomriktare Volt per hertz Sensorlös vektorstyrning Vektorstyrning med återkoppling Positionsstyrning PowerFlex 525 frekvensomriktare PointStop positioneringsstyrning stoppar motorbelastningen i en fast position utan återkoppling av pulsgivare Reglering kan uppnås med pulsgivarkort som tillval Punkt-till-punkt positionerings mode Kommunikation Inbyggt EtherNet/IP för frekvensomriktarna PowerFlex 525 och 527 PowerFlex 523 och 525 frekvensomriktare Inbyggd DSI-port EtherNet/IP kort med dubbla portar som tillval DeviceNet- och PROFIBUS kort som tillval Energibesparingar Economizer läge i SVC reglerar uteffekten för att minska energikostnaderna Funktion för energidataövervakning och rapportering Styrning av permanentmagnetmotor* för frekvensomriktarna PowerFlex 525 och 527 Maskinvara Modulär design med löstagbara styrmoduler Samma styrmodul för hela effektområdet Om kort läggs till som tillval påverkas inte storleken på omriktaren Vertikal montering sida vid sida minskar panelutrymme Flexibel och tidsbesparande installation genom montering på DIN-skena, för omriktare i byggstorlekarna A, B och C Horisontell montering med fläktsats för styrkretsarna Omgivningstemperaturer från 20 C ( 4 F) upp till 70 C (158 F) med strömnedstämpling och en fläktsats för styrkretsarna IP20 NEMA/Open, IP30 NEMA/UL typ 1 (med ledningskit) EMC filter inbyggt vid 200 V och 400 V; EMC filter finns som tillval för alla spänningsnivåer Beläggning enligt IEC C2-standarder på kretskort m.m. bidrar till förbättrad robusthet (endast kemikalier och gaser) Programmering och idrifttagning PowerFlex 523 och 525 frekvensomriktare HIM har stöd för flera språk och QuickView rullningsbar text Applikationsspecifika parametergrupper och skräddarsydda applikationsinställningar med verktygen AppView och CustomView Förenklad konfigurering och MainsFree programmering med vanligt USB kablage Connected Components Workbench för snabb och enkel konfiguration av omriktare Premier Integration med Logix plattform och applikationen Studio 5000 Logix Designer PowerFlex 527 frekvensomriktare Premier Integration med Logix plattformen och applikationen Studio 5000 Logix Designer Samma servoinstruktioner i Studio 5000 Logix Designer som för Kinetix servodrivenheter underlättar maskinutveckling Konfigurera, programmera och återanvänd applikationsprofiler för att reducera det tekniska arbetets omfattning och minska den tid det tar * Styrning av permanentmagnetmotor är inplanerat för en kommande version av systemprogramvaran. Verktyg och resurser En rad verktyg och resurser finns tillgängliga för att hjälpa dig att välja rätt lösning för produkt- och konstruktion för applikationen från Allen-Bradley. I Drives and Motion Accelerator Toolkit används en guide för systemutveckling som med hjälp av systemdata, som konstruktören matar in, genereras automatiskt filer, t.ex. anpassad materialspecifikation, CAD ritningar och logikkod för den specifika omriktaren och det programmerbara styrsystem som används i applikationen. Integrated Architecture Builder tillhandahåller ett effektivt sätt att konstruera system genom att utnyttja Rockwell Automation Integrated Architecture. Ytterligare resurser och hämtningsbara filer finns på Programvaran Motion Analyzer hjälper maskinbyggare genom med att göra en snabbare och enklare att analys, optimera samt välja servo- och styrsystem. En molnbaserad arkitektur och ett stort urval verktyg och funktioner för att hjälpa användare att hitta rätt produkter för deras applikation. Energibesparingsberäkning visar hur en PowerFlex omriktare för din fläkt eller pump kan reducera energikostnaderna i jämförelse med traditionella metoder för flödesstyrning. Hämta verktygen på 23
