Design- och konfigureringsprogrammet RSLogix 5000

Transkript

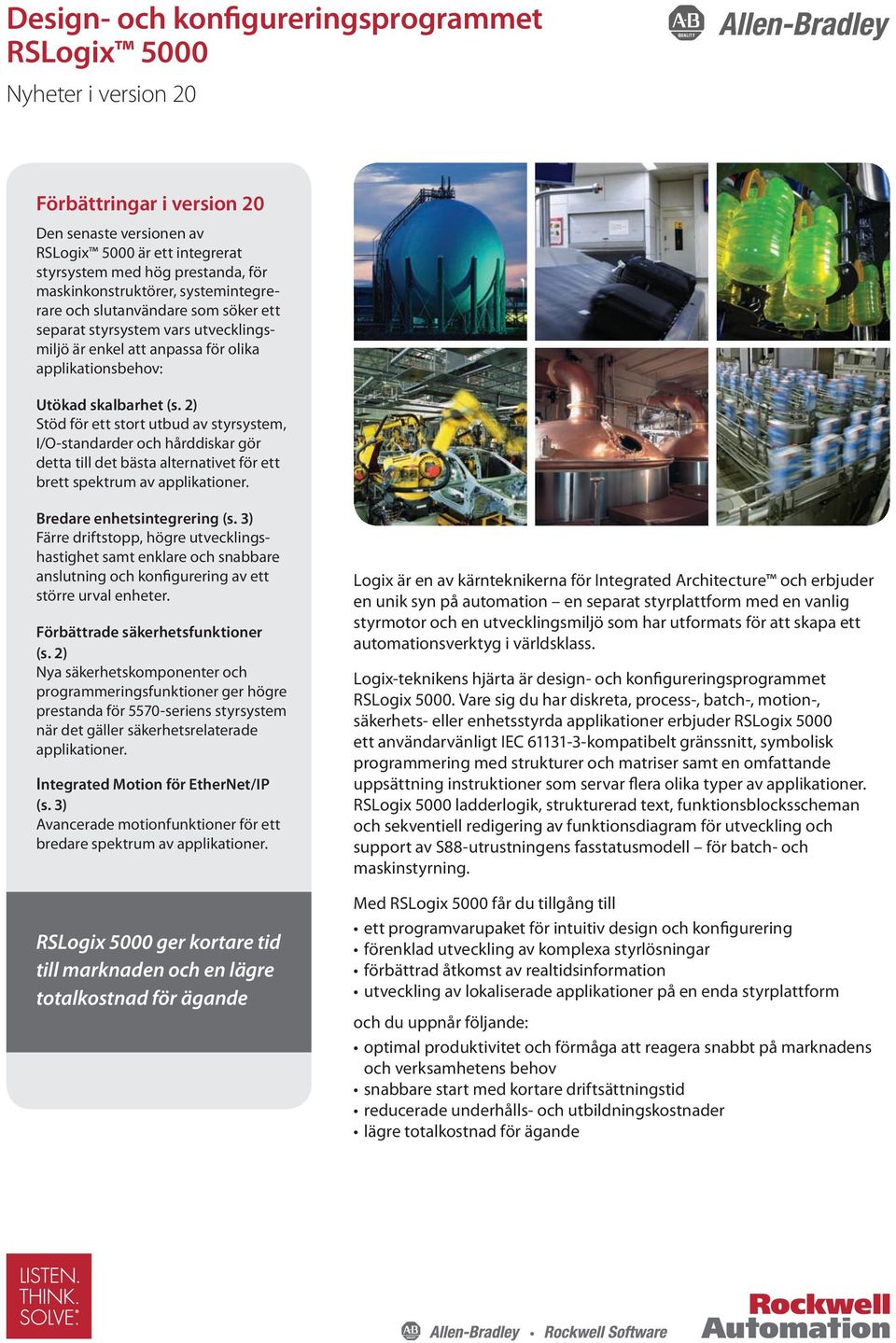

1 Design- och konfigureringsprogrammet RSLogix 5000 Nyheter i version 20 Förbättringar i version 20 Den senaste versionen av RSLogix 5000 är ett integrerat styrsystem med hög prestanda, för maskinkonstruktörer, systemintegrerare och slutanvändare som söker ett separat styrsystem vars utvecklingsmiljö är enkel att anpassa för olika applikationsbehov: Utökad skalbarhet (s. 2) Stöd för ett stort utbud av styrsystem, I/O-standarder och hårddiskar gör detta till det bästa alternativet för ett brett spektrum av applikationer. Bredare enhetsintegrering (s. 3) Färre driftstopp, högre utvecklingshastighet samt enklare och snabbare anslutning och konfigurering av ett större urval enheter. Förbättrade säkerhetsfunktioner (s. 2) Nya säkerhetskomponenter och programmeringsfunktioner ger högre prestanda för 5570-seriens styrsystem när det gäller säkerhetsrelaterade applikationer. Integrated Motion för EtherNet/IP (s. 3) Avancerade motionfunktioner för ett bredare spektrum av applikationer. RSLogix 5000 ger kortare tid till marknaden och en lägre totalkostnad för ägande Logix är en av kärnteknikerna för Integrated Architecture och erbjuder en unik syn på automation en separat styrplattform med en vanlig styrmotor och en utvecklingsmiljö som har utformats för att skapa ett automationsverktyg i världsklass. Logix-teknikens hjärta är design- och konfigureringsprogrammet RSLogix Vare sig du har diskreta, process-, batch-, motion-, säkerhets- eller enhetsstyrda applikationer erbjuder RSLogix 5000 ett användarvänligt IEC kompatibelt gränssnitt, symbolisk programmering med strukturer och matriser samt en omfattande uppsättning instruktioner som servar flera olika typer av applikationer. RSLogix 5000 ladderlogik, strukturerad text, funktionsblocksscheman och sekventiell redigering av funktionsdiagram för utveckling och support av S88-utrustningens fasstatusmodell för batch- och maskinstyrning. Med RSLogix 5000 får du tillgång till ett programvarupaket för intuitiv design och konfigurering förenklad utveckling av komplexa styrlösningar förbättrad åtkomst av realtidsinformation utveckling av lokaliserade applikationer på en enda styrplattform och du uppnår följande: optimal produktivitet och förmåga att reagera snabbt på marknadens och verksamhetens behov snabbare start med kortare driftsättningstid reducerade underhålls- och utbildningskostnader lägre totalkostnad för ägande

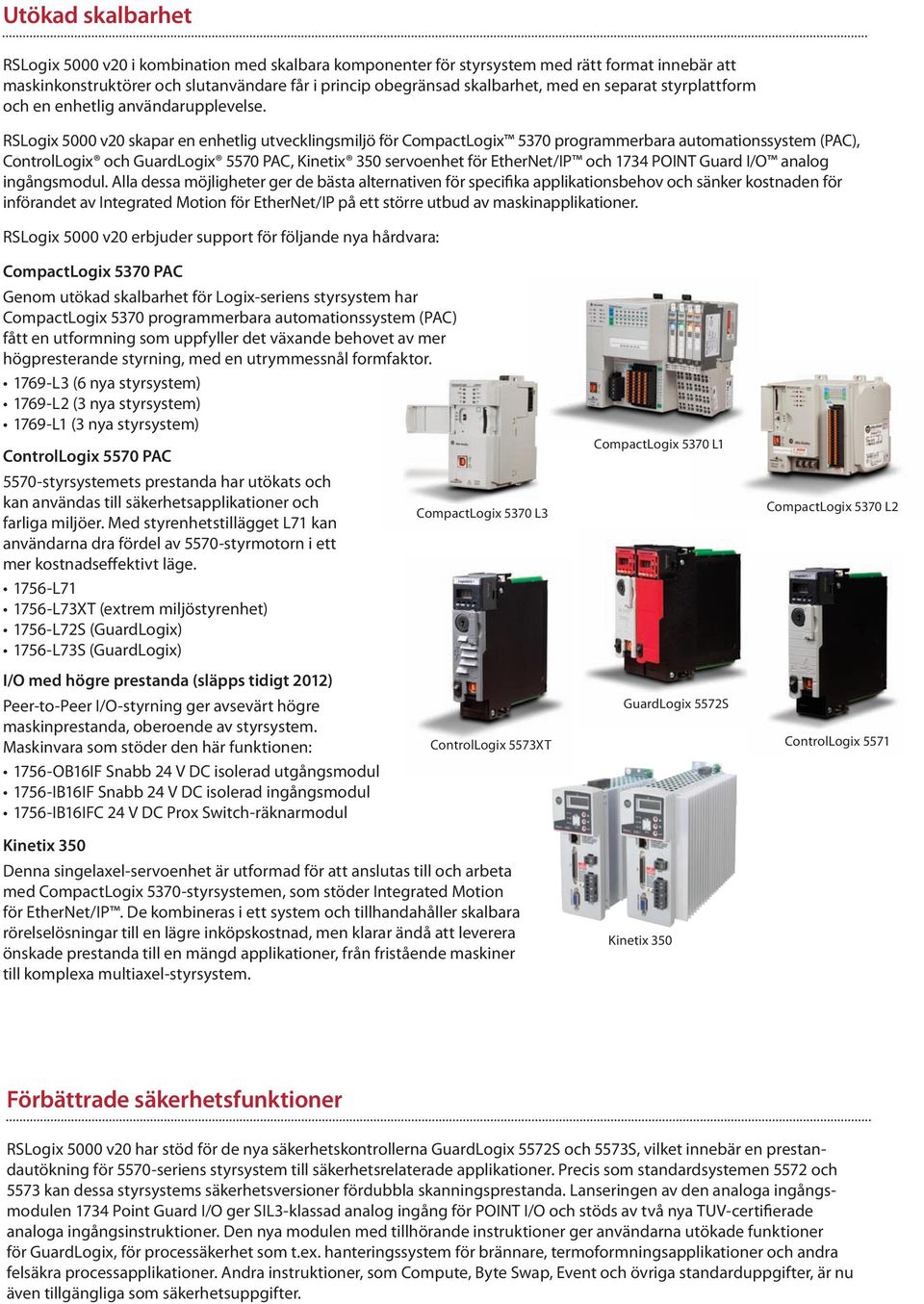

2 Utökad skalbarhet RSLogix 5000 v20 i kombination med skalbara komponenter för styrsystem med rätt format innebär att maskinkonstruktörer och slutanvändare får i princip obegränsad skalbarhet, med en separat styrplattform och en enhetlig användarupplevelse. RSLogix 5000 v20 skapar en enhetlig utvecklingsmiljö för CompactLogix 5370 programmerbara automationssystem (PAC), ControlLogix och GuardLogix 5570 PAC, Kinetix 350 servoenhet för EtherNet/IP och 1734 POINT Guard I/O analog ingångsmodul. Alla dessa möjligheter ger de bästa alternativen för specifika applikationsbehov och sänker kostnaden för införandet av Integrated Motion för EtherNet/IP på ett större utbud av maskinapplikationer. RSLogix 5000 v20 erbjuder support för följande nya hårdvara: CompactLogix 5370 PAC Genom utökad skalbarhet för Logix-seriens styrsystem har CompactLogix 5370 programmerbara automationssystem (PAC) fått en utformning som uppfyller det växande behovet av mer högpresterande styrning, med en utrymmessnål formfaktor L3 (6 nya styrsystem) 1769-L2 (3 nya styrsystem) 1769-L1 (3 nya styrsystem) ControlLogix 5570 PAC 5570-styrsystemets prestanda har utökats och kan användas till säkerhetsapplikationer och farliga miljöer. Med styrenhetstillägget L71 kan användarna dra fördel av 5570-styrmotorn i ett mer kostnadseffektivt läge L L73XT (extrem miljöstyrenhet) 1756-L72S (GuardLogix) 1756-L73S (GuardLogix) CompactLogix 5370 L3 CompactLogix 5370 L1 CompactLogix 5370 L2 I/O med högre prestanda (släpps tidigt 2012) Peer-to-Peer I/O-styrning ger avsevärt högre maskinprestanda, oberoende av styrsystem. Maskinvara som stöder den här funktionen: 1756-OB16IF Snabb 24 V DC isolerad utgångsmodul 1756-IB16IF Snabb 24 V DC isolerad ingångsmodul 1756-IB16IFC 24 V DC Prox Switch-räknarmodul GuardLogix 5572S ControlLogix 5573XT ControlLogix 5571 Denna singelaxel-servoenhet är utformad för att anslutas till och arbeta med CompactLogix 5370-styrsystemen, som stöder Integrated Motion för EtherNet/IP. De kombineras i ett system och tillhandahåller skalbara rörelselösningar till en lägre inköpskostnad, men klarar ändå att leverera önskade prestanda till en mängd applikationer, från fristående maskiner till komplexa multiaxel-styrsystem. Förbättrade säkerhetsfunktioner RSLogix 5000 v20 har stöd för de nya säkerhetskontrollerna GuardLogix 5572S och 5573S, vilket innebär en prestandautökning för 5570-seriens styrsystem till säkerhetsrelaterade applikationer. Precis som standardsystemen 5572 och 5573 kan dessa styrsystems säkerhetsversioner fördubbla skanningsprestanda. Lanseringen av den analoga ingångsmodulen 1734 Point Guard I/O ger SIL3-klassad analog ingång för och stöds av två nya TUV-certifierade analoga ingångsinstruktioner. Den nya modulen med tillhörande instruktioner ger användarna utökade funktioner för GuardLogix, för processäkerhet som t.ex. hanteringssystem för brännare, termoformningsapplikationer och andra felsäkra processapplikationer. Andra instruktioner, som Compute, Byte Swap, Event och övriga standarduppgifter, är nu även tillgängliga som säkerhetsuppgifter.

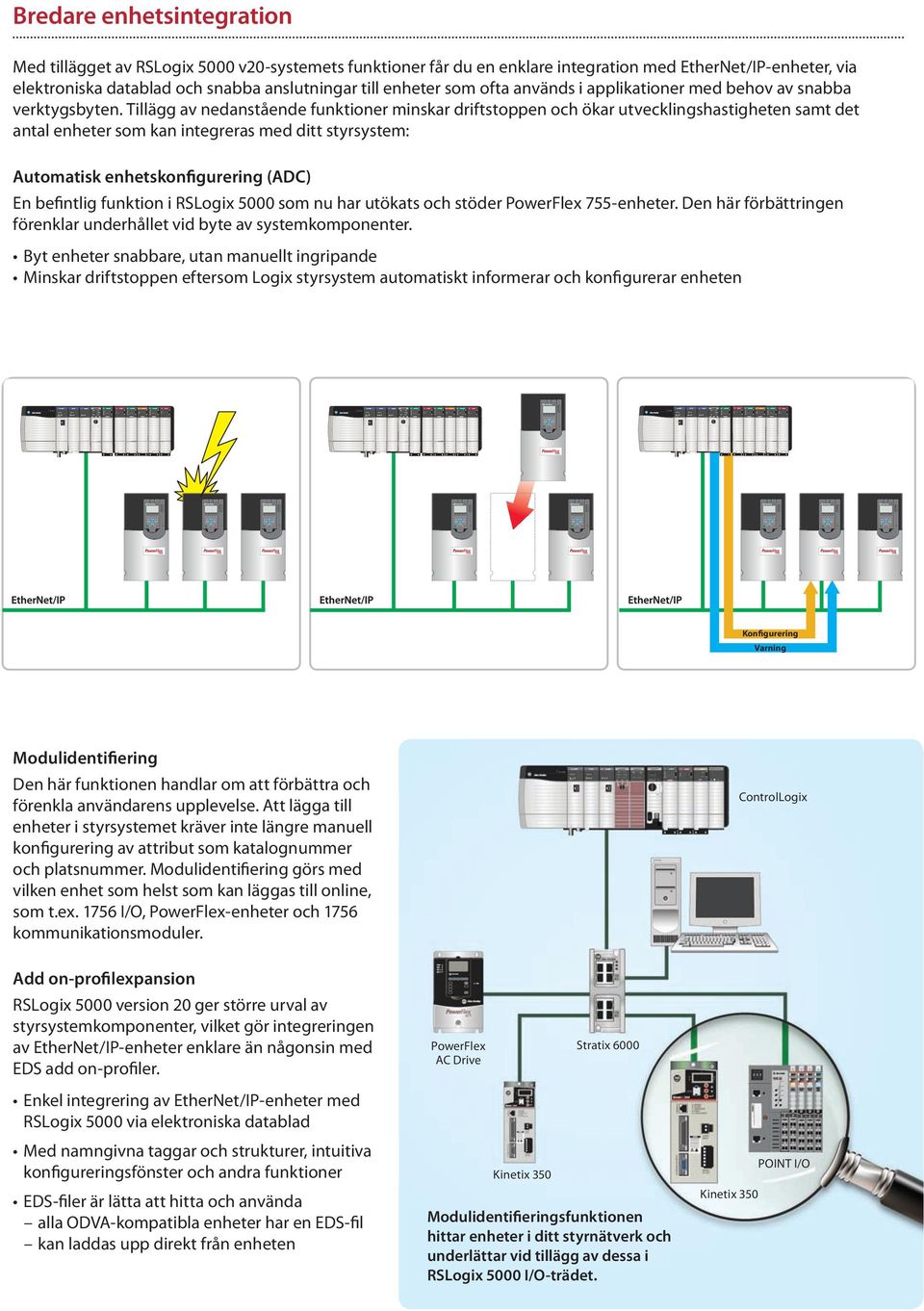

3 Bredare enhetsintegration Med tillägget av RSLogix 5000 v20-systemets funktioner får du en enklare integration med EtherNet/IP-enheter, via elektroniska datablad och snabba anslutningar till enheter som ofta används i applikationer med behov av snabba verktygsbyten. Tillägg av nedanstående funktioner minskar driftstoppen och ökar utvecklingshastigheten samt det antal enheter som kan integreras med ditt styrsystem: Automatisk enhetskonfigurering (ADC) En befintlig funktion i RSLogix 5000 som nu har utökats och stöder PowerFlex 755-enheter. Den här förbättringen förenklar underhållet vid byte av systemkomponenter. Byt enheter snabbare, utan manuellt ingripande Minskar driftstoppen eftersom Logix styrsystem automatiskt informerar och konfigurerar enheten Konfigurering Varning Modulidentifiering Den här funktionen handlar om att förbättra och förenkla användarens upplevelse. Att lägga till enheter i styrsystemet kräver inte längre manuell konfigurering av attribut som katalognummer och platsnummer. Modulidentifiering görs med vilken enhet som helst som kan läggas till online, som t.ex I/O, PowerFlex-enheter och 1756 kommunikationsmoduler. ControlLogix Add on-profilexpansion RSLogix 5000 version 20 ger större urval av styrsystemkomponenter, vilket gör integreringen av EtherNet/IP-enheter enklare än någonsin med EDS add on-profiler. PowerFlex AC Drive Stratix 6000 Enkel integrering av EtherNet/IP-enheter med RSLogix 5000 via elektroniska datablad Med namngivna taggar och strukturer, intuitiva konfigureringsfönster och andra funktioner EDS-filer är lätta att hitta och använda alla ODVA-kompatibla enheter har en EDS-fil kan laddas upp direkt från enheten Modulidentifieringsfunktionen hittar enheter i ditt styrnätverk och underlättar vid tillägg av dessa i RSLogix 5000 I/O-trädet.

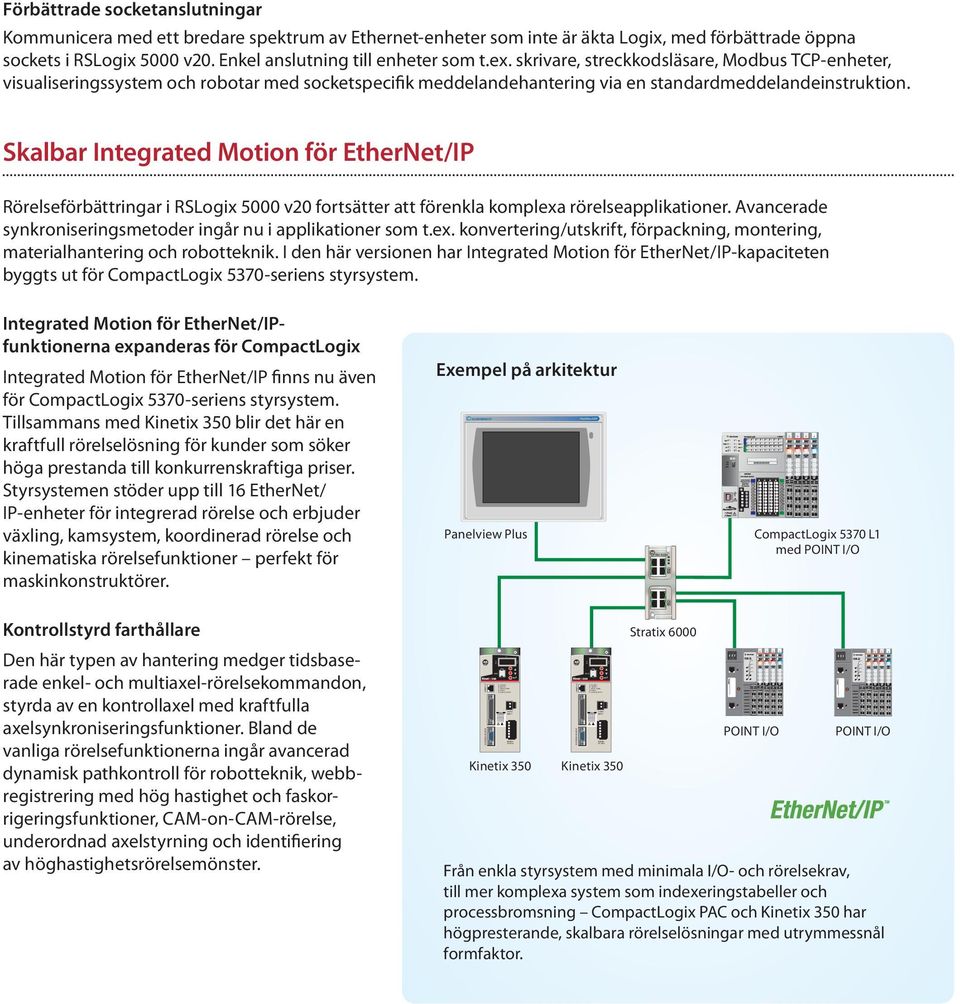

4 A B MEM 300 A=ENABLE B= REGEN C C=DATA ENTRY D=FAULT E=COM ACTIVITY 24VDC INPUT BRAKE/ DC BUS D E A B MEM 300 A=ENABLE B= REGEN C C=DATA ENTRY D=FAULT E=COM ACTIVITY 24VDC INPUT BRAKE/ DC BUS D E Förbättrade socketanslutningar Kommunicera med ett bredare spektrum av Ethernet-enheter som inte är äkta Logix, med förbättrade öppna sockets i RSLogix 5000 v20. Enkel anslutning till enheter som t.ex. skrivare, streckkodsläsare, Modbus TCP-enheter, visualiseringssystem och robotar med socketspecifik meddelandehantering via en standardmeddelandeinstruktion. Skalbar Integrated Motion för EtherNet/IP Rörelseförbättringar i RSLogix 5000 v20 fortsätter att förenkla komplexa rörelseapplikationer. Avancerade synkroniseringsmetoder ingår nu i applikationer som t.ex. konvertering/utskrift, förpackning, montering, materialhantering och robotteknik. I den här versionen har Integrated Motion för EtherNet/IP-kapaciteten byggts ut för CompactLogix 5370-seriens styrsystem. Integrated Motion för EtherNet/IPfunktionerna expanderas för CompactLogix Integrated Motion för EtherNet/IP finns nu även för CompactLogix 5370-seriens styrsystem. Tillsammans med blir det här en kraftfull rörelselösning för kunder som söker höga prestanda till konkurrenskraftiga priser. Styrsystemen stöder upp till 16 EtherNet/ IP-enheter för integrerad rörelse och erbjuder växling, kamsystem, koordinerad rörelse och kinematiska rörelsefunktioner perfekt för maskinkonstruktörer. Exempel på arkitektur Panelview Plus CompactLogix 5370 L1 med Kontrollstyrd farthållare Den här typen av hantering medger tidsbaserade enkel- och multiaxel-rörelsekommandon, styrda av en kontrollaxel med kraftfulla axelsynkroniseringsfunktioner. Bland de vanliga rörelsefunktionerna ingår avancerad dynamisk pathkontroll för robotteknik, webbregistrering med hög hastighet och faskorrigeringsfunktioner, CAM-on-CAM-rörelse, underordnad axelstyrning och identifiering av höghastighetsrörelsemönster. ETHERNET MORTOR FEEDBACK ETHERNET MORTOR FEEDBACK Stratix 6000 Från enkla styrsystem med minimala I/O- och rörelsekrav, till mer komplexa system som indexeringstabeller och processbromsning CompactLogix PAC och har högpresterande, skalbara rörelselösningar med utrymmessnål formfaktor.

5 Systemkrav Minimisystemkrav för RSLogix 5000: Pentium 4 2,8 GHz-processor 1 GB RAM 16 GB tillgängligt hårddiskutrymme 1024x768, True Color-grafik Rekommenderat system för bästa användarupplevelse och snabbare nedladdningar: Intel Core i5 2,4 GHz-processor 8 GB RAM tillgängligt hårddiskutrymme 20 GB tillgängligt hårddiskutrymme DirectX 9-grafik med WDDM 1.0 eller nyare enhet Stöder operativsystem: Den här versionen av RSLogix 5000-programmet har testats för följande operativsystem: Microsoft Windows 7 Professional (64-bitars) med Service Pack 1 a Microsoft Windows 7 Home Premium (64-bitars) med Service Pack 1 a Microsoft Windows 7 Home Premium (32-bitars) med Service Pack 1 a Microsoft Windows Vista Business (32-bitars) med Service Pack 2 b Microsoft Windows XP Professional med Service Pack 3 Microsoft Windows Server 2008 R2 Standard Edition med Service Pack 1 Microsoft Windows Server 2008 Standard Edition med Service Pack 2 Microsoft Windows Server 2003 R2 Standard Edition med Service Pack 2 Obs! a användarkontroll (UAC) ska vara inställt på informera alltid b användarkontroll (UAC) ska vara aktiv Integrated Architecture, RSLogix, ControlLogix, CompactLogix, GuardLogix, Kinetix, SLC och POINT Guard I/O är varumärken som tillhör Rockwell Automation, Inc. Varumärken som inte tillhör Rockwell Automation tillhör respektive företag. Utgivning 9324-PP006A-SV-E December 2011 Copyright 2011 Rockwell Automation, Inc. Med ensamrätt. Tryckt i USA.
