1 Emotron AFE-frekvensomriktare Frekvensomriktare med låga nätövertoner Regenerativa frekvensomriktare kw, V Teknisk katalog

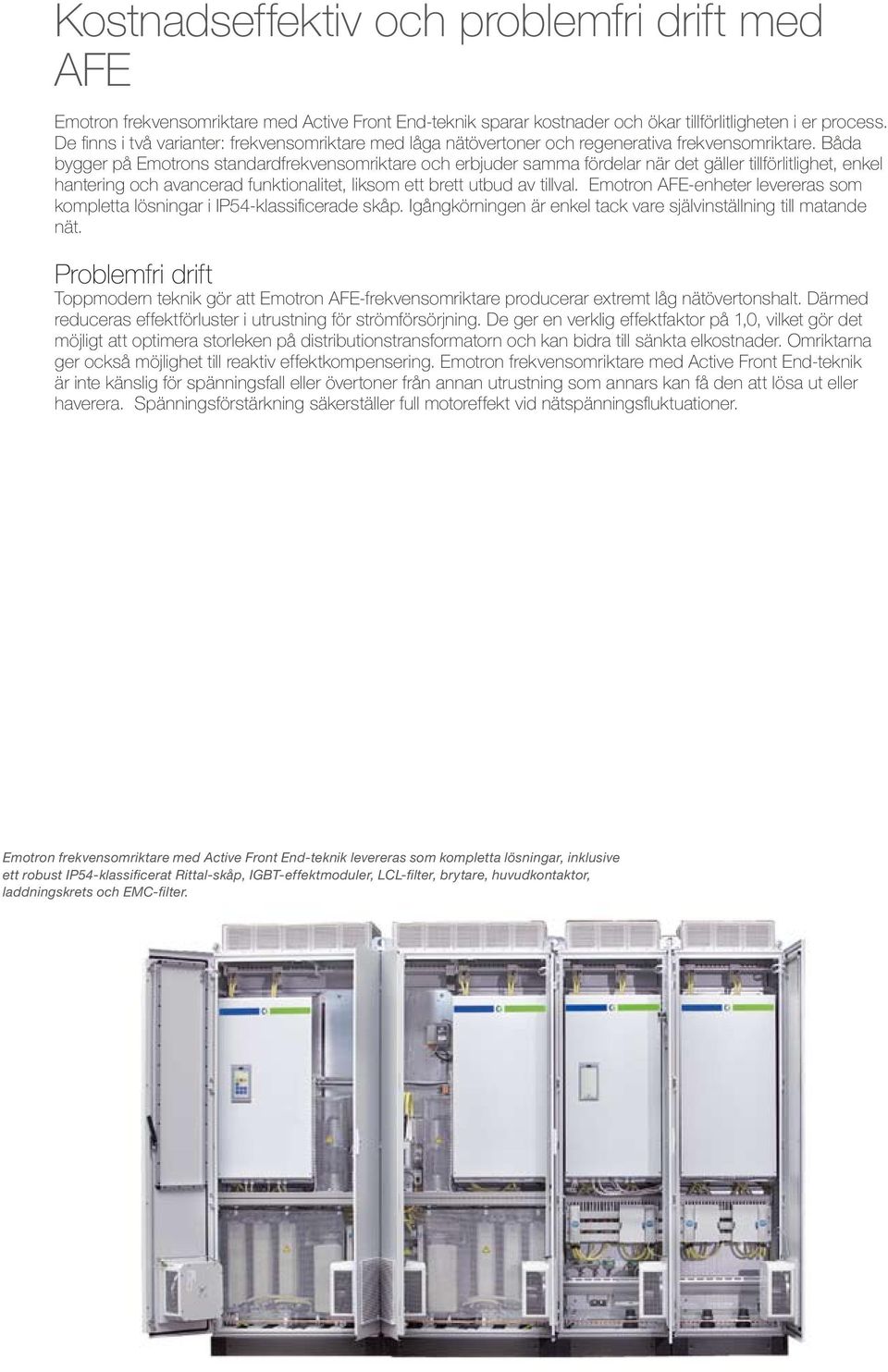

2 Kostnadseffektiv och problemfri drift med AFE Emotron frekvensomriktare med Active Front End-teknik sparar kostnader och ökar tillförlitligheten i er process. De finns i två varianter: frekvensomriktare med låga nätövertoner och regenerativa frekvensomriktare. Båda bygger på Emotrons standardfrekvensomriktare och erbjuder samma fördelar när det gäller tillförlitlighet, enkel hantering och avancerad funktionalitet, liksom ett brett utbud av tillval. Emotron AFE-enheter levereras som kompletta lösningar i IP54-klassificerade skåp. Igångkörningen är enkel tack vare självinställning till matande nät. Problemfri drift Toppmodern teknik gör att Emotron AFE-frekvensomriktare producerar extremt låg nätövertonshalt. Därmed reduceras effektförluster i utrustning för strömförsörjning. De ger en verklig effektfaktor på 1,0, vilket gör det möjligt att optimera storleken på distributionstransformatorn och kan bidra till sänkta elkostnader. Omriktarna ger också möjlighet till reaktiv effektkompensering. Emotron frekvensomriktare med Active Front End-teknik är inte känslig för spänningsfall eller övertoner från annan utrustning som annars kan få den att lösa ut eller haverera. Spänningsförstärkning säkerställer full motoreffekt vid nätspänningsfluktuationer. Emotron frekvensomriktare med Active Front End-teknik levereras som kompletta lösningar, inklusive ett robust IP54-klassificerat Rittal-skåp, IGBT-effektmoduler, LCL-filter, brytare, huvudkontaktor, laddningskrets och EMC-filter.

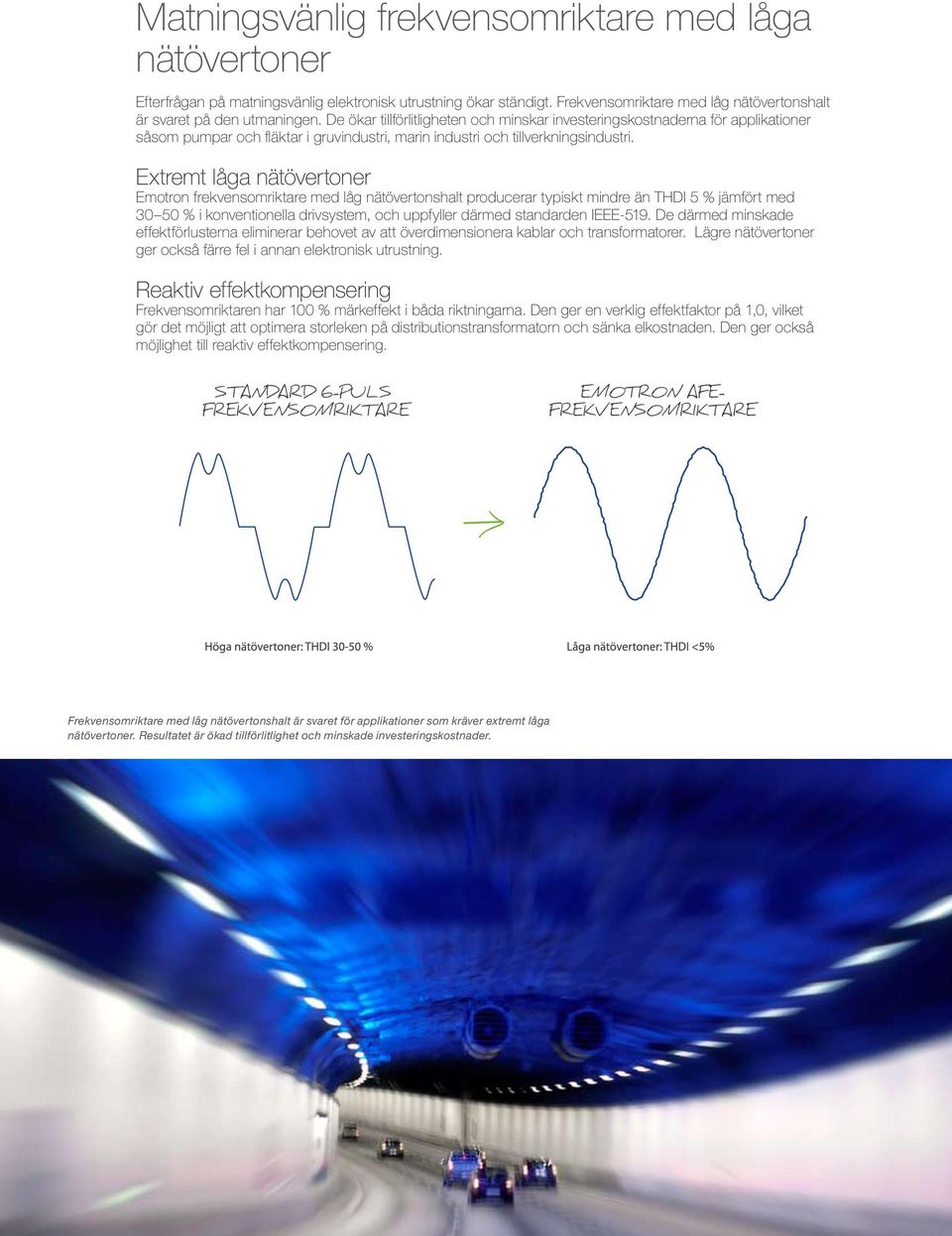

3 Matningsvänlig frekvensomriktare med låga nätövertoner Efterfrågan på matningsvänlig elektronisk utrustning ökar ständigt. Frekvensomriktare med låg nätövertonshalt är svaret på den utmaningen. De ökar tillförlitligheten och minskar investeringskostnaderna för applikationer såsom pumpar och fläktar i gruvindustri, marin industri och tillverkningsindustri. Extremt låga nätövertoner Emotron frekvensomriktare med låg nätövertonshalt producerar typiskt mindre än THDI 5 % jämfört med % i konventionella drivsystem, och uppfyller därmed standarden IEEE-519. De därmed minskade effektförlusterna eliminerar behovet av att överdimensionera kablar och transformatorer. Lägre nätövertoner ger också färre fel i annan elektronisk utrustning. Reaktiv effektkompensering Frekvensomriktaren har 100 % märkeffekt i båda riktningarna. Den ger en verklig effektfaktor på 1,0, vilket gör det möjligt att optimera storleken på distributionstransformatorn och sänka elkostnaden. Den ger också möjlighet till reaktiv effektkompensering. Frekvensomriktare med låg nätövertonshalt är svaret för applikationer som kräver extremt låga nätövertoner. Resultatet är ökad tillförlitlighet och minskade investeringskostnader. 3

4 Energisnåla regenerativa frekvensomriktare Emotron regenerativa frekvensomriktare erbjuder, förutom låga nätövertoner, energibesparingar för applikationer med frekvent bromsning, såsom kranar, centrifuger, testbänkar, rullmaskiner och skidliftar. De ger robust men ändå snabb och mjuk styrning och tillåter oavbrutet kraftflöde till och från matande nät. Regenerativa enheter kan också tillhandahållas som DC-buss matningsenheter. Återmatande bromsning Emotron regenerativa frekvensomriktare erbjuder en funktion där bromsenergin matas tillbaka till elnätet istället för att gå förlorad via bromsmotstånd. Detta sparar avsevärda energikostnader såväl som kostnader för att investera i bromsmotstånd, utrustning som har begränsad livslängd och kräver kylning eller extern installation. De regenerativa frekvensomriktarna är kvalificerade för fyrkvadrant drift med 100 % effekt i båda riktningarna, vilket säkerställer oavbruten full bromskraft. Problemfri drift Den regenerativa frekvensomriktaren är inte känslig för spänningsdippar eller övertoner från annan utrustning som annars kan få den att lösa ut eller haverera. Spänningsförstärkning säkerställer också full motoreffekt vid nätspänningsfluktuationer. Regenerativa frekvensomriktare sparar energi vid till exempel krandrift genom att mata bromsenergin tillbaka till elnätet istället för att låta den gå förlorad via bromsmotstånd.

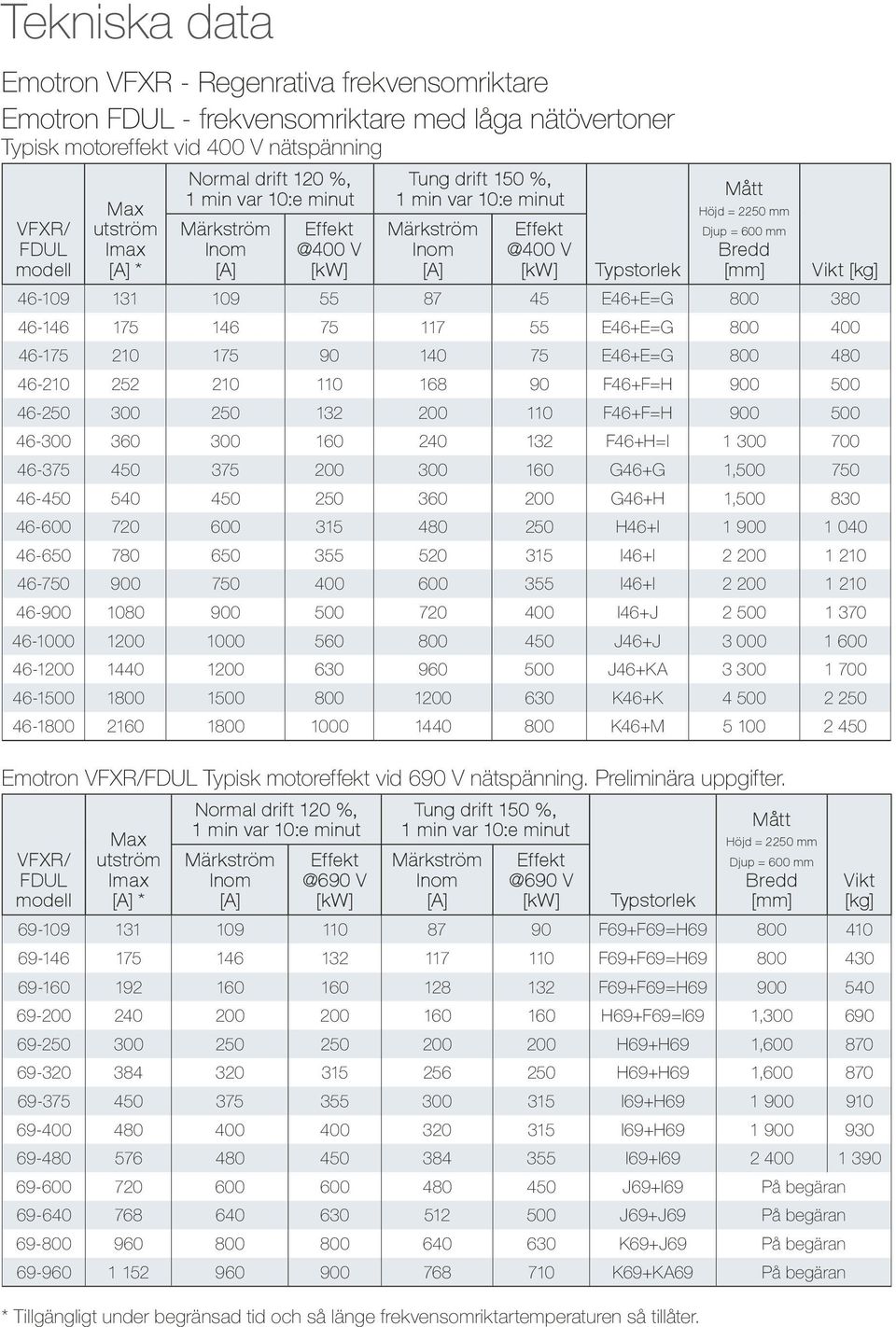

5 Tekniska data Emotron VFXR - Regenrativa frekvensomriktare Emotron FDUL - frekvensomriktare med låga nätövertoner Typisk motoreffekt vid 400 V nätspänning VFXR/ FDUL modell Max utström Imax * Normal drift 120 %, Märkström V Tung drift 150 %, Märkström V Typstorlek Mått Höjd = 2250 mm Djup = 600 mm Bredd [mm] Vikt [kg] E46+E=G E46+E=G E46+E=G F46+F=H F46+F=H F46+H=I G46+G 1, G46+H 1, H46+I I46+I I46+I I46+J J46+J J46+KA K46+K K46+M Emotron VFXR/FDUL Typisk motoreffekt vid 690 V nätspänning. Preliminära uppgifter. VFXR/ FDUL modell Max utström Imax * Normal drift 120 %, Märkström V Tung drift 150 %, Märkström V Typstorlek Mått Höjd = 2250 mm Djup = 600 mm Bredd [mm] F69+F69=H F69+F69=H F69+F69=H H69+F69=I69 1, H69+H69 1, H69+H69 1, I69+H I69+H I69+I J69+I69 På begäran J69+J69 På begäran K69+J69 På begäran K69+KA69 På begäran * Tillgängligt under begränsad tid och så länge frekvensomriktartemperaturen så tillåter. Vikt [kg]

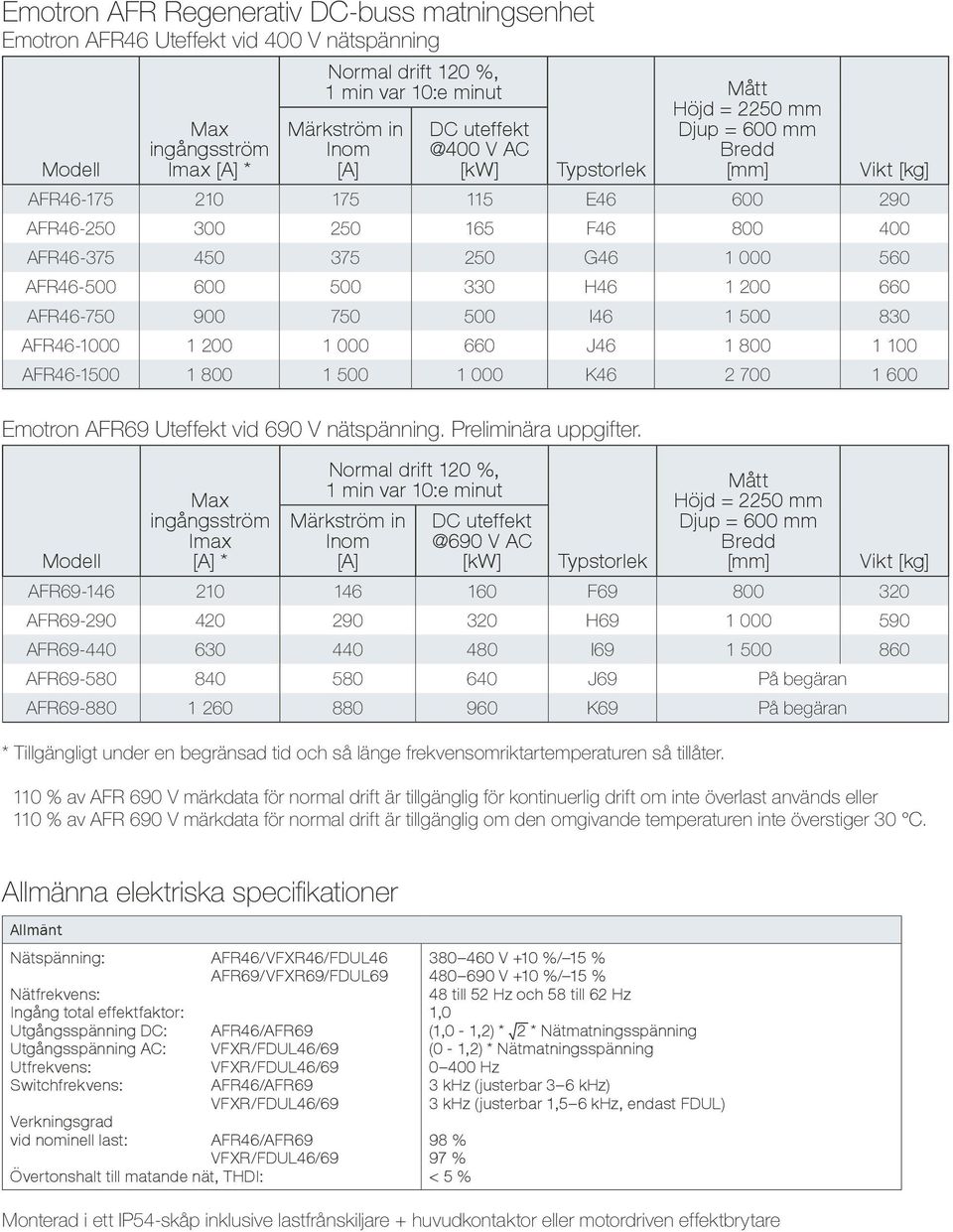

6 Emotron AFR Regenerativ DC-buss matningsenhet Emotron AFR46 Uteffekt vid 400 V nätspänning Modell Max ingångsström Imax * Normal drift 120 %, Märkström in DC V AC Typstorlek Mått Höjd = 2250 mm Djup = 600 mm Bredd [mm] Vikt [kg] AFR E AFR F AFR G AFR H AFR I AFR J AFR K Emotron AFR69 Uteffekt vid 690 V nätspänning. Preliminära uppgifter. Modell Max ingångsström Imax * Normal drift 120 %, Märkström in DC V AC Typstorlek Mått Höjd = 2250 mm Djup = 600 mm Bredd [mm] Vikt [kg] AFR F AFR H AFR I AFR J69 På begäran AFR K69 På begäran * Tillgängligt under en begränsad tid och så länge frekvensomriktartemperaturen så tillåter. 110 % av AFR 690 V märkdata för normal drift är tillgänglig för kontinuerlig drift om inte överlast används eller 110 % av AFR 690 V märkdata för normal drift är tillgänglig om den omgivande temperaturen inte överstiger 30 C. Allmänna elektriska specifikationer Allmänt Nätspänning: Nätfrekvens: Ingång total effektfaktor: Utgångsspänning DC: Utgångsspänning AC: Utfrekvens: Switchfrekvens: Verkningsgrad vid nominell last: Övertonshalt till matande nät, THDI: AFR46/VFXR46/FDUL46 AFR69/VFXR69/FDUL69 AFR46/AFR69 VFXR/FDUL46/69 VFXR/FDUL46/69 AFR46/AFR69 VFXR/FDUL46/69 AFR46/AFR69 VFXR/FDUL46/ V +10 %/ 15 % V +10 %/ 15 % 48 till 52 Hz och 58 till 62 Hz 1,0 (1,0-1,2) * 2 * Nätmatningsspänning (0-1,2) * Nätmatningsspänning Hz 3 khz (justerbar 3 6 khz) 3 khz (justerbar 1,5 6 khz, endast FDUL) 98 % 97 % < 5 % Monterad i ett IP54-skåp inklusive lastfrånskiljare + huvudkontaktor eller motordriven effektbrytare

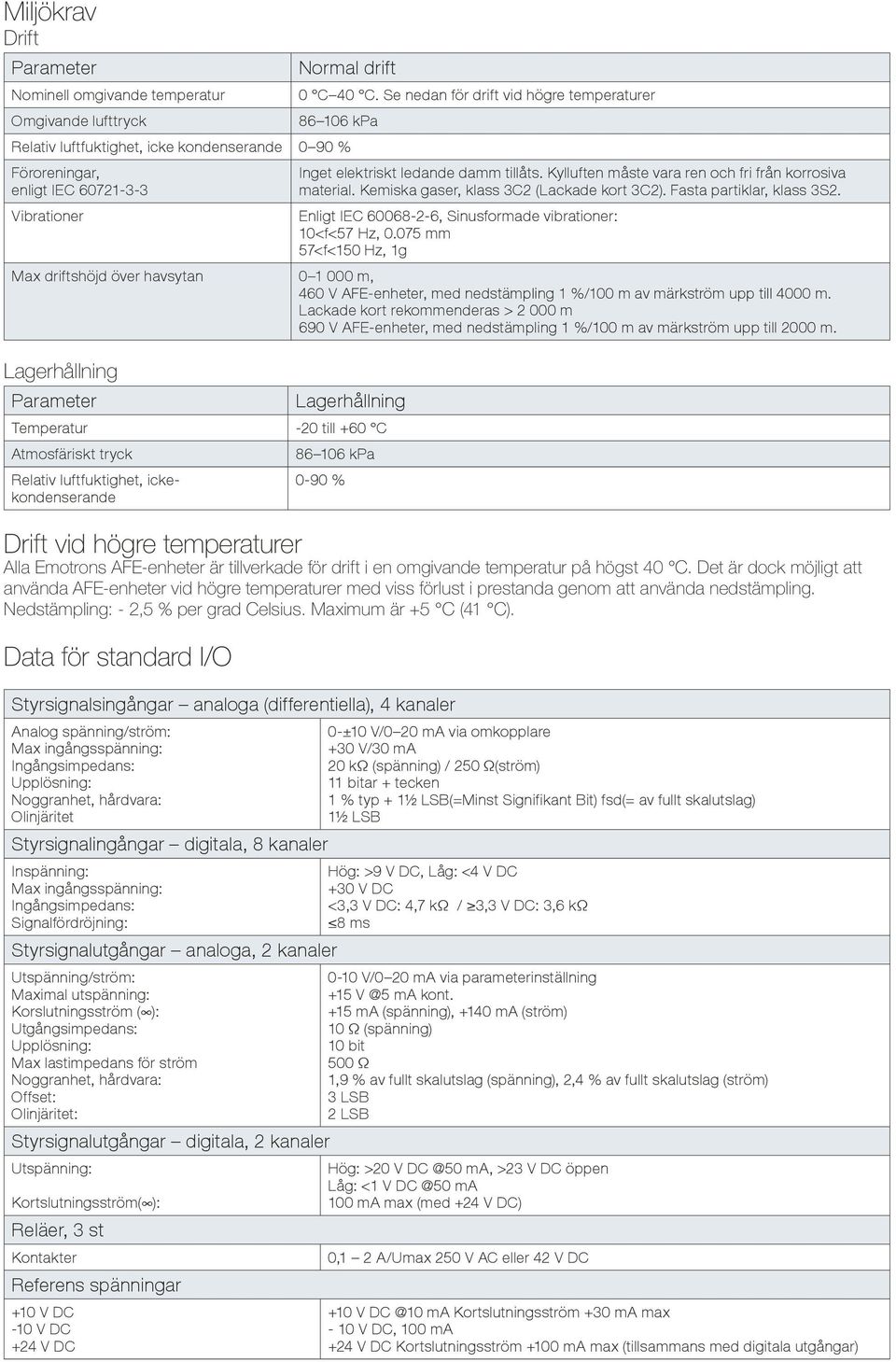

7 Miljökrav Drift Parameter Nominell omgivande temperatur Omgivande lufttryck Normal drift 0 C 40 C. Se nedan för drift vid högre temperaturer kpa Relativ luftfuktighet, icke kondenserande 0 90 % Föroreningar, enligt IEC Vibrationer Inget elektriskt ledande damm tillåts. Kylluften måste vara ren och fri från korrosiva material. Kemiska gaser, klass 3C2 (Lackade kort 3C2). Fasta partiklar, klass 3S2. Enligt IEC , Sinusformade vibrationer: 10<f<57 Hz, mm 57<f<150 Hz, 1g Max driftshöjd över havsytan m, 460 V AFE-enheter, med nedstämpling 1 %/100 m av märkström upp till 4000 m. Lackade kort rekommenderas > m 690 V AFE-enheter, med nedstämpling 1 %/100 m av märkström upp till 2000 m. Lagerhållning Parameter Lagerhållning Temperatur -20 till +60 C Atmosfäriskt tryck Relativ luftfuktighet, ickekondenserande kpa 0-90 % Drift vid högre temperaturer Alla Emotrons AFE-enheter är tillverkade för drift i en omgivande temperatur på högst 40 C. Det är dock möjligt att använda AFE-enheter vid högre temperaturer med viss förlust i prestanda genom att använda nedstämpling. Nedstämpling: - 2,5 % per grad Celsius. Maximum är +5 C (41 C). Data för standard I/O Styrsignalsingångar analoga (differentiella), 4 kanaler Analog spänning/ström: Max ingångsspänning: Ingångsimpedans: Upplösning: Noggranhet, hårdvara: Olinjäritet Styrsignalingångar digitala, 8 kanaler Inspänning: Max ingångsspänning: Ingångsimpedans: Signalfördröjning: Styrsignalutgångar analoga, 2 kanaler Utspänning/ström: Maximal utspänning: Korslutningsström ( ): Utgångsimpedans: Upplösning: Max lastimpedans för ström Noggranhet, hårdvara: Offset: Olinjäritet: 0-±10 V/0 20 ma via omkopplare +30 V/30 ma 20 kω (spänning) / 250 Ω(ström) 11 bitar + tecken 1 % typ + 1½ LSB(=Minst Signifikant Bit) fsd(= av fullt skalutslag) 1½ LSB Hög: >9 V DC, Låg: <4 V DC +30 V DC <3,3 V DC: 4,7 kω / 3,3 V DC: 3,6 kω 8 ms 0-10 V/0 20 ma via parameterinställning +15 ma kont. +15 ma (spänning), +140 ma (ström) 10 Ω (spänning) 10 bit 500 Ω 1,9 % av fullt skalutslag (spänning), 2,4 % av fullt skalutslag (ström) 3 LSB 2 LSB Styrsignalutgångar digitala, 2 kanaler Utspänning: Hög: >20 V ma, >23 V DC öppen Låg: <1 V ma Kortslutningsström( ): 100 ma max (med +24 V DC) Reläer, 3 st Kontakter 0,1 2 A/Umax 250 V AC eller 42 V DC Referens spänningar +10 V DC -10 V DC +24 V DC +10 V ma Kortslutningsström +30 ma max - 10 V DC, 100 ma +24 V DC Kortslutningsström +100 ma max (tillsammans med digitala utgångar)
