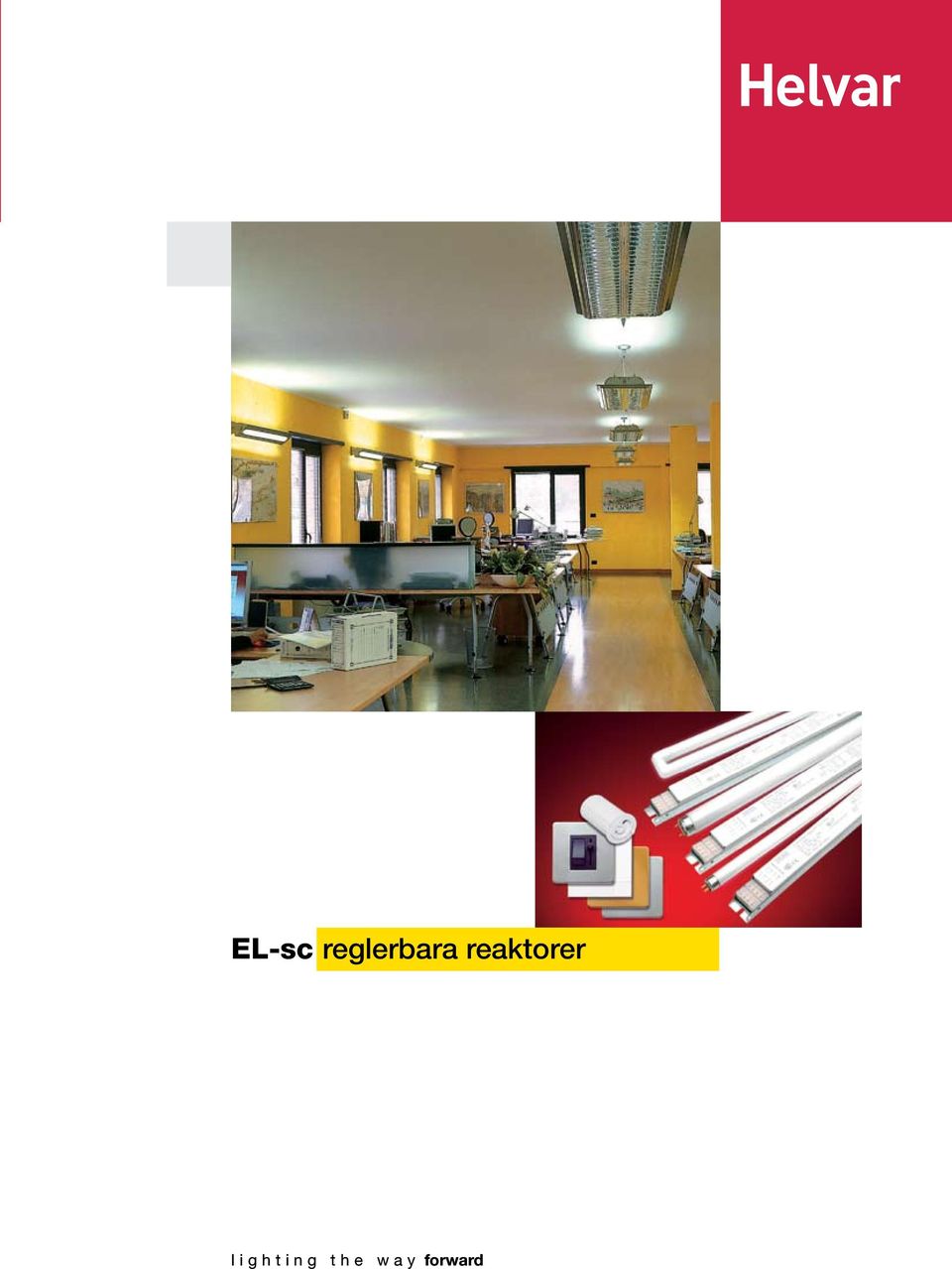

1 EL-sc reglerbara reaktorer l i g h t i n g t h e w a y forward

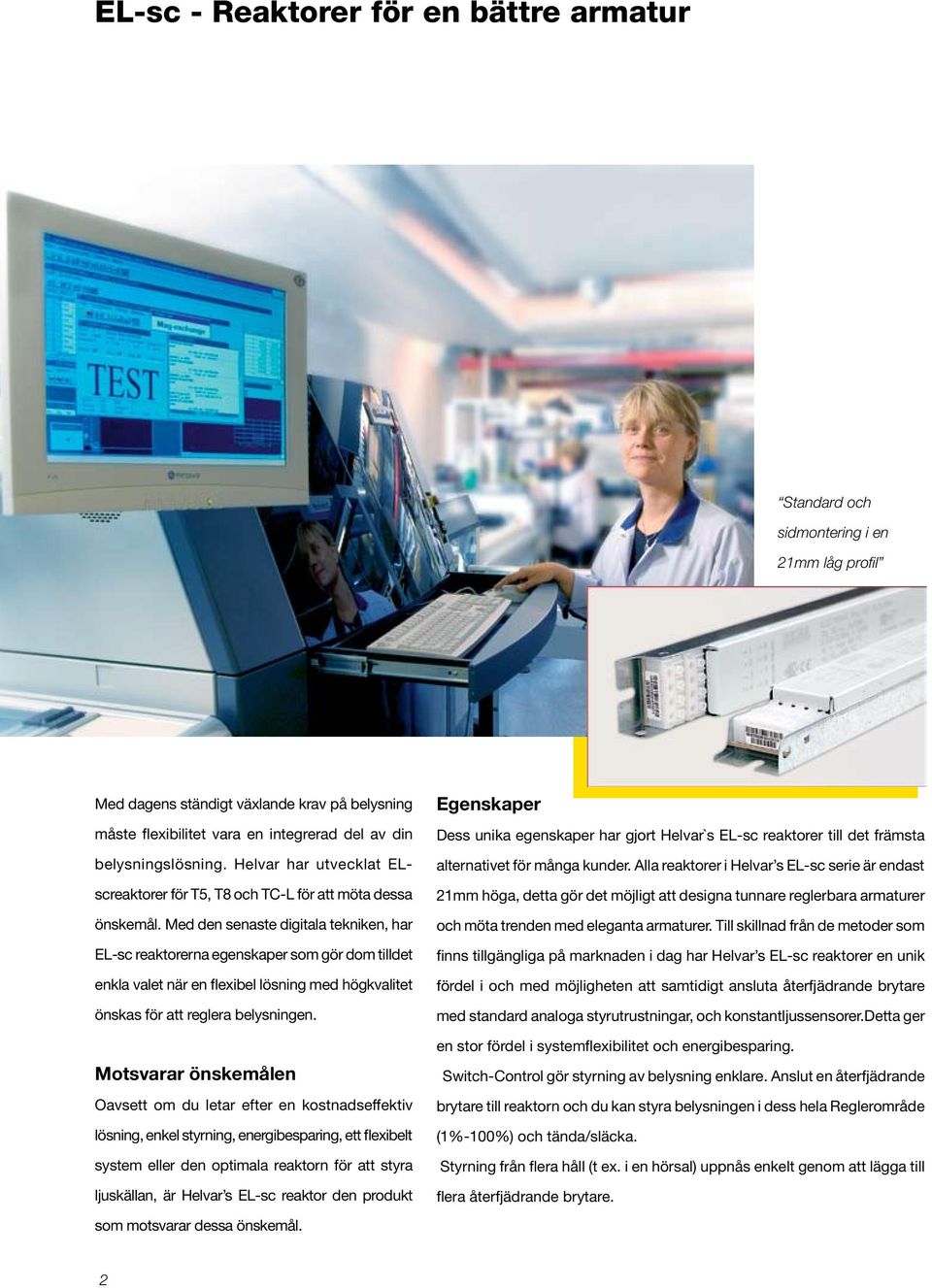

2 EL-sc - Reaktorer för en bättre armatur Standard och sidmontering i en 21mm låg profil Med dagens ständigt växlande krav på belysning måste flexibilitet vara en integrerad del av din belysningslösning. Helvar har utvecklat ELscreaktorer för T5, T8 och TC-L för att möta dessa önskemål. Med den senaste digitala tekniken, har EL-sc reaktorerna egenskaper som gör dom tilldet enkla valet när en flexibel lösning med högkvalitet önskas för att reglera belysningen. Motsvarar önskemålen Oavsett om du letar efter en kostnadseffektiv lösning, enkel styrning, energibesparing, ett flexibelt system eller den optimala reaktorn för att styra ljuskällan, är Helvar s EL-sc reaktor den produkt som motsvarar dessa önskemål. Egenskaper Dess unika egenskaper har gjort Helvar`s EL-sc reaktorer till det främsta alternativet för många kunder. Alla reaktorer i Helvar s EL-sc serie är endast 21mm höga, detta gör det möjligt att designa tunnare reglerbara armaturer och möta trenden med eleganta armaturer. Till skillnad från de metoder som finns tillgängliga på marknaden i dag har Helvar s EL-sc reaktorer en unik fördel i och med möjligheten att samtidigt ansluta återfjädrande brytare med standard analoga styrutrustningar, och konstantljussensorer.detta ger en stor fördel i systemflexibilitet och energibesparing. Switch-Control gör styrning av belysning enklare. Anslut en återfjädrande brytare till reaktorn och du kan styra belysningen i dess hela Reglerområde (1%-100%) och tända/släcka. Styrning från flera håll (t ex. i en hörsal) uppnås enkelt genom att lägga till flera återfjädrande brytare.

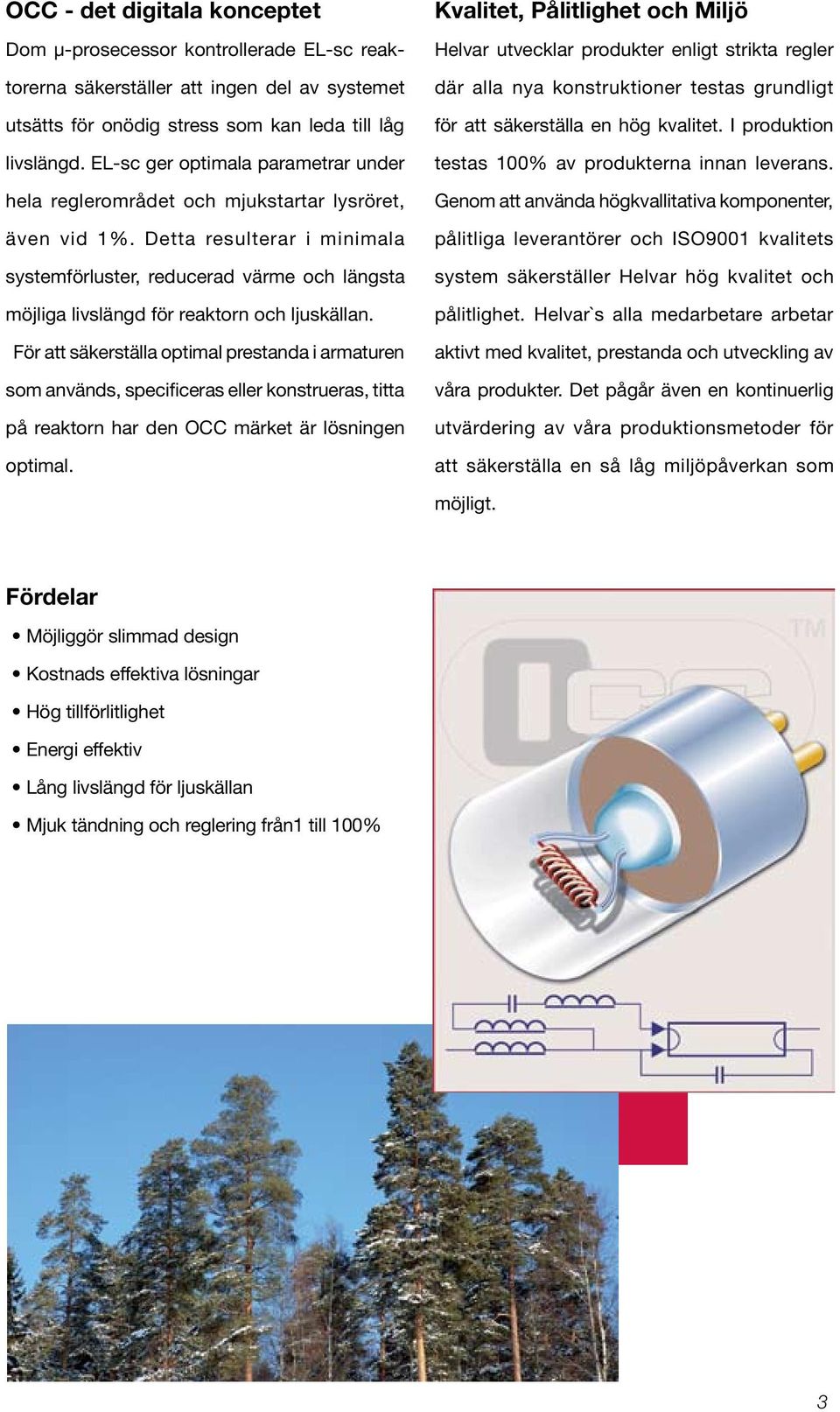

3 OCC - det digitala konceptet Dom μ-prosecessor kontrollerade EL-sc reaktorerna säkerställer att ingen del av systemet utsätts för onödig stress som kan leda till låg livslängd. EL-sc ger optimala parametrar under hela reglerområdet och mjukstartar lysröret, även vid 1%. Detta resulterar i minimala systemförluster, reducerad värme och längsta möjliga livslängd för reaktorn och ljuskällan. För att säkerställa optimal prestanda i armaturen som används, specificeras eller konstrueras, titta på reaktorn har den OCC märket är lösningen optimal. Kvalitet, Pålitlighet och Miljö Helvar utvecklar produkter enligt strikta regler där alla nya konstruktioner testas grundligt för att säkerställa en hög kvalitet. I produktion testas 100% av produkterna innan leverans. Genom att använda högkvallitativa komponenter, pålitliga leverantörer och ISO9001 kvalitets system säkerställer Helvar hög kvalitet och pålitlighet. Helvar`s alla medarbetare arbetar aktivt med kvalitet, prestanda och utveckling av våra produkter. Det pågår även en kontinuerlig utvärdering av våra produktionsmetoder för att säkerställa en så låg miljöpåverkan som möjligt. Fördelar Möjliggör slimmad design Kostnads effektiva lösningar Hög tillförlitlighet Energi effektiv Lång livslängd för ljuskällan Mjuk tändning och reglering från1 till 100%

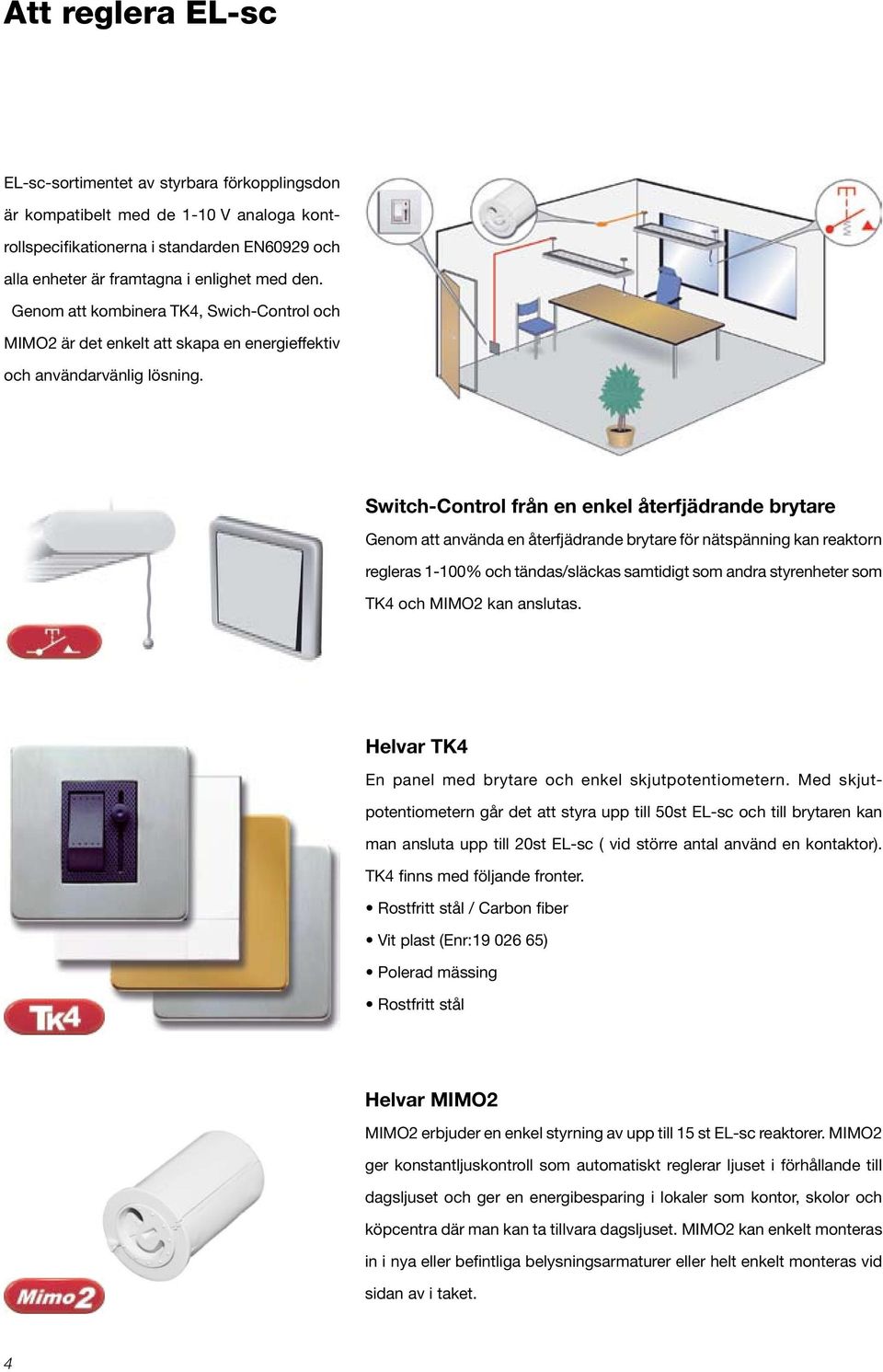

4 Att reglera EL-sc EL-sc-sortimentet av styrbara förkopplingsdon är kompatibelt med de 1-10 V analoga kontrollspecifikationerna i standarden EN60929 och alla enheter är framtagna i enlighet med den. Genom att kombinera TK4, Swich-Control och MIMO2 är det enkelt att skapa en energieffektiv och användarvänlig lösning. Switch-Control från en enkel återfjädrande brytare Genom att använda en återfjädrande brytare för nätspänning kan reaktorn regleras 1-100% och tändas/släckas samtidigt som andra styrenheter som TK4 och MIMO2 kan anslutas. Helvar TK4 En panel med brytare och enkel skjutpotentiometern. Med skjutpotentiometern går det att styra upp till 50st EL-sc och till brytaren kan man ansluta upp till 20st EL-sc ( vid större antal använd en kontaktor). TK4 finns med följande fronter. Rostfritt stål / Carbon fiber Vit plast (Enr: ) Polerad mässing Rostfritt stål Helvar MIMO2 MIMO2 erbjuder en enkel styrning av upp till 15 st EL-sc reaktorer. MIMO2 ger konstantljuskontroll som automatiskt reglerar ljuset i förhållande till dagsljuset och ger en energibesparing i lokaler som kontor, skolor och köpcentra där man kan ta tillvara dagsljuset. MIMO2 kan enkelt monteras in i nya eller befintliga belysningsarmaturer eller helt enkelt monteras vid sidan av i taket.

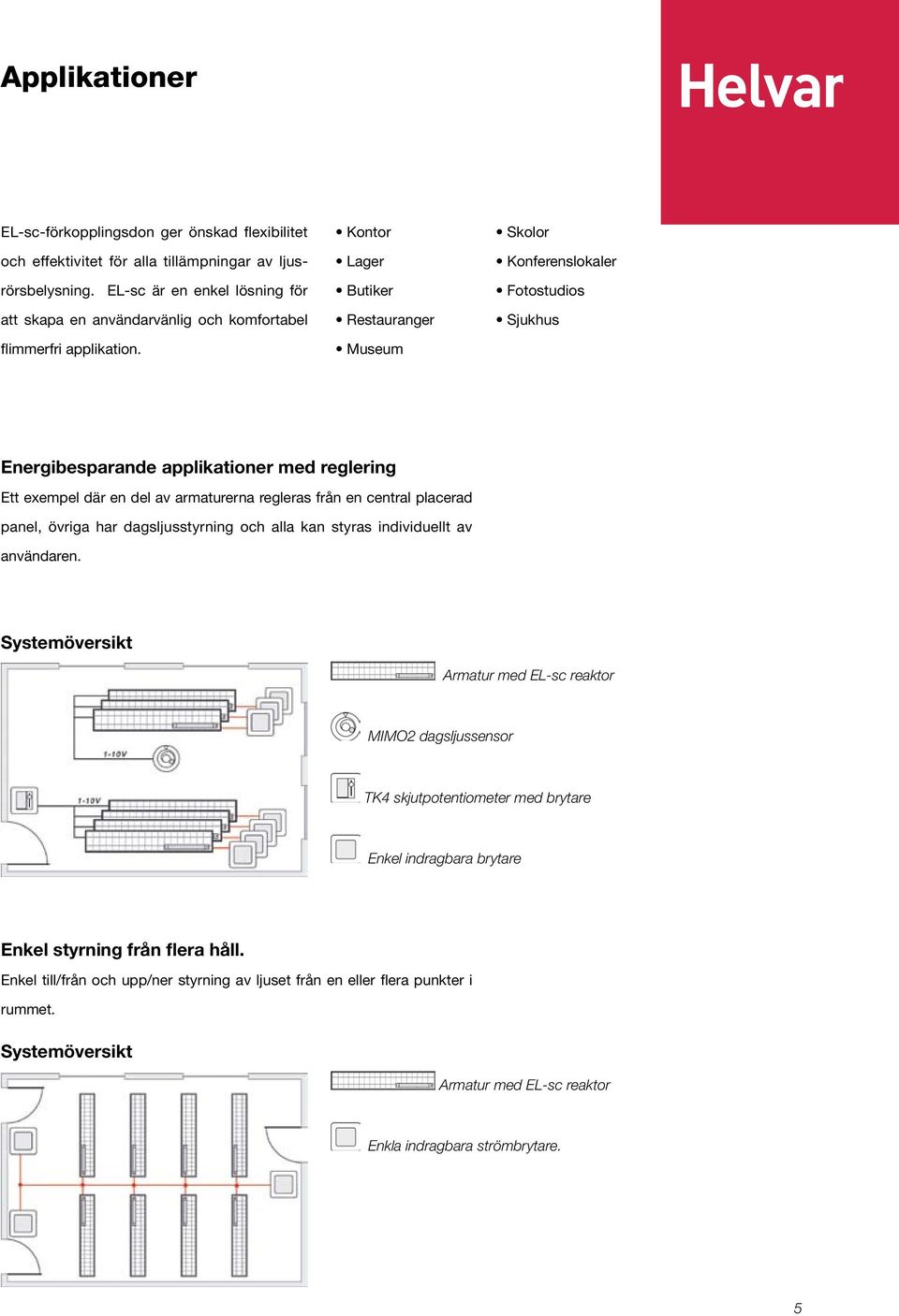

5 Applikationer EL-sc-förkopplingsdon ger önskad flexibilitet och effektivitet för alla tillämpningar av ljusrörsbelysning. EL-sc är en enkel lösning för att skapa en användarvänlig och komfortabel flimmerfri applikation. Kontor Lager Butiker Restauranger Museum Skolor Konferenslokaler Fotostudios Sjukhus Energibesparande applikationer med reglering Ett exempel där en del av armaturerna regleras från en central placerad panel, övriga har dagsljusstyrning och alla kan styras individuellt av användaren. Systemöversikt Armatur med EL-sc reaktor MIMO2 dagsljussensor TK4 skjutpotentiometer med brytare Enkel indragbara brytare Enkel styrning från flera håll. Enkel till/från och upp/ner styrning av ljuset från en eller flera punkter i rummet. Systemöversikt Armatur med EL-sc reaktor Enkla indragbara strömbrytare.

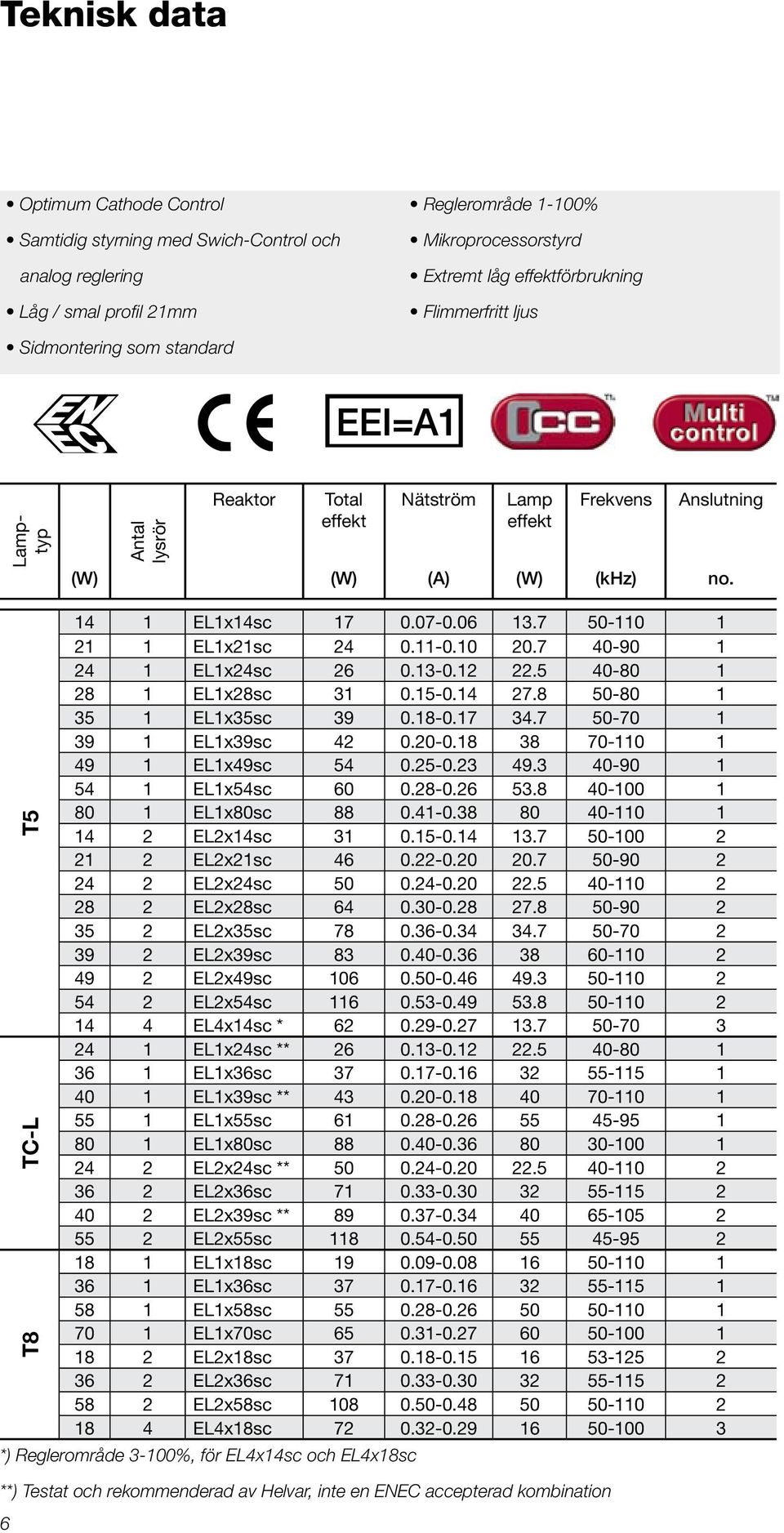

6 Teknisk data Optimum Cathode Control Samtidig styrning med Swich-Control och analog reglering Låg / smal profil 21mm Reglerområde 1-100% Mikroprocessorstyrd Extremt låg effektförbrukning Flimmerfritt ljus Sidmontering som standard Lamptyp (W) Antal lysrör Reaktor Total effekt (W) Nätström (A) Lamp effekt (W) Frekvens (khz) Anslutning no EL1x14sc EL1x21sc EL1x24sc EL1x28sc EL1x35sc EL1x39sc EL1x49sc EL1x54sc EL1x80sc EL2x14sc EL2x21sc EL2x24sc EL2x28sc EL2x35sc EL2x39sc EL2x49sc EL2x54sc EL4x14sc * EL1x24sc ** EL1x36sc EL1x39sc ** EL1x55sc EL1x80sc EL2x24sc ** EL2x36sc EL2x39sc ** EL2x55sc EL1x18sc EL1x36sc EL1x58sc EL1x70sc EL2x18sc EL2x36sc EL2x58sc EL4x18sc *) Reglerområde 3-100%, för EL4x14sc och EL4x18sc **) Testat och rekommenderad av Helvar, inte en ENEC accepterad kombination T5 TC-L T8

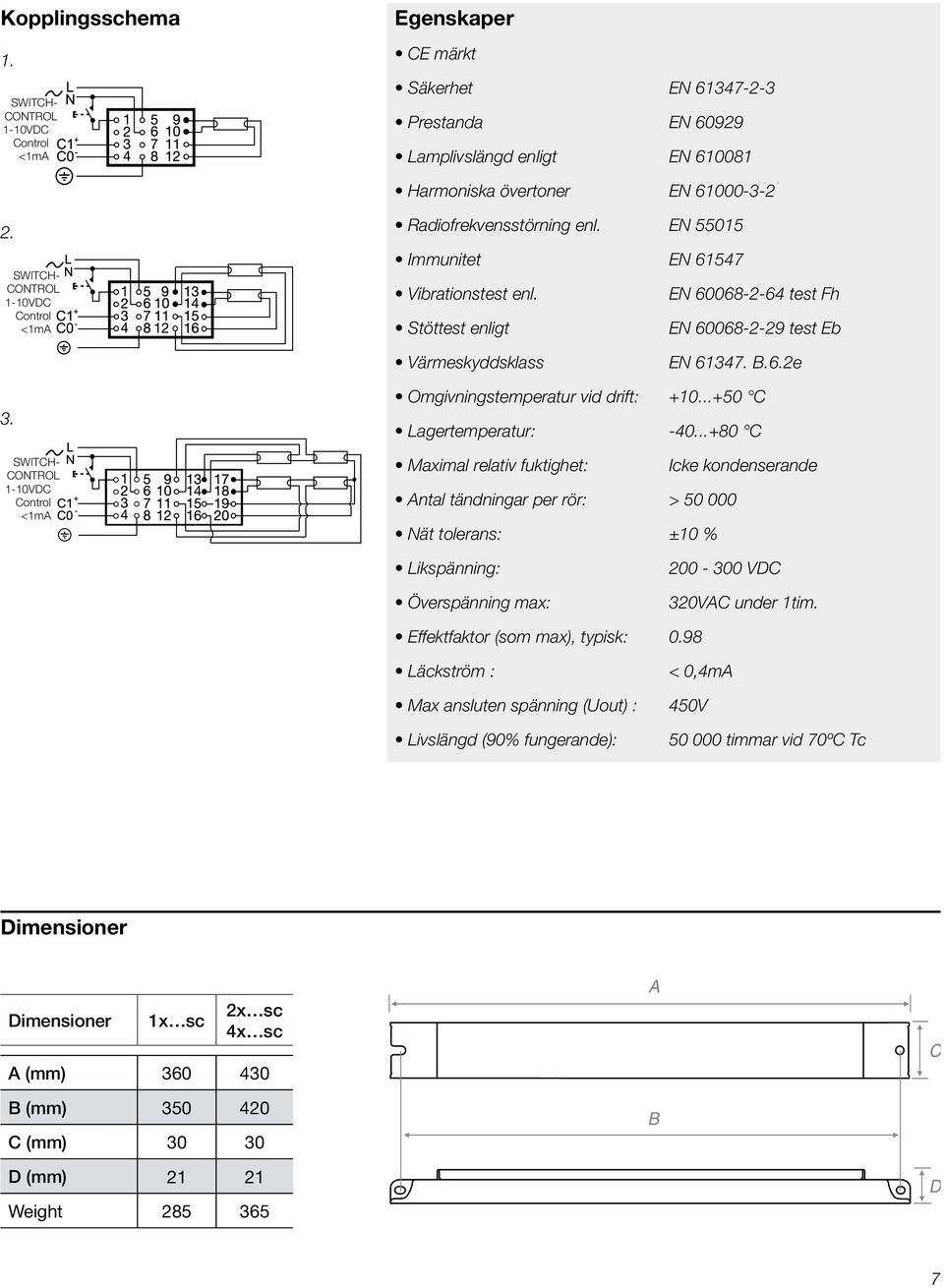

7 Kopplingsschema 1. SWITCH- CONTROL 1-10VDC Control <1mA Egenskaper CE märkt Säkerhet EN Prestanda EN Lamplivslängd enligt EN Harmoniska övertoner EN SWITCH- CONTROL 1-10VDC Control <1mA Radiofrekvensstörning enl. EN Immunitet EN Vibrationstest enl. EN test Fh Stöttest enligt EN test Eb Värmeskyddsklass EN B.6.2e 3. SWITCH- CONTROL 1-10VDC Control <1mA Omgivningstemperatur vid drift: C Lagertemperatur: C Maximal relativ fuktighet: Icke kondenserande Antal tändningar per rör: > Nät tolerans: ±10 % Likspänning: Överspänning max: VDC 0VAC under 1tim. Effektfaktor (som max), typisk: 0.98 Läckström : Max ansluten spänning (Uout) : Livslängd (90% fungerande): < 0,4mA 450V timmar vid 70ºC Tc Dimensioner Dimensioner 1x sc 2x sc 4x sc A (mm) B (mm) C (mm) D (mm) Weight

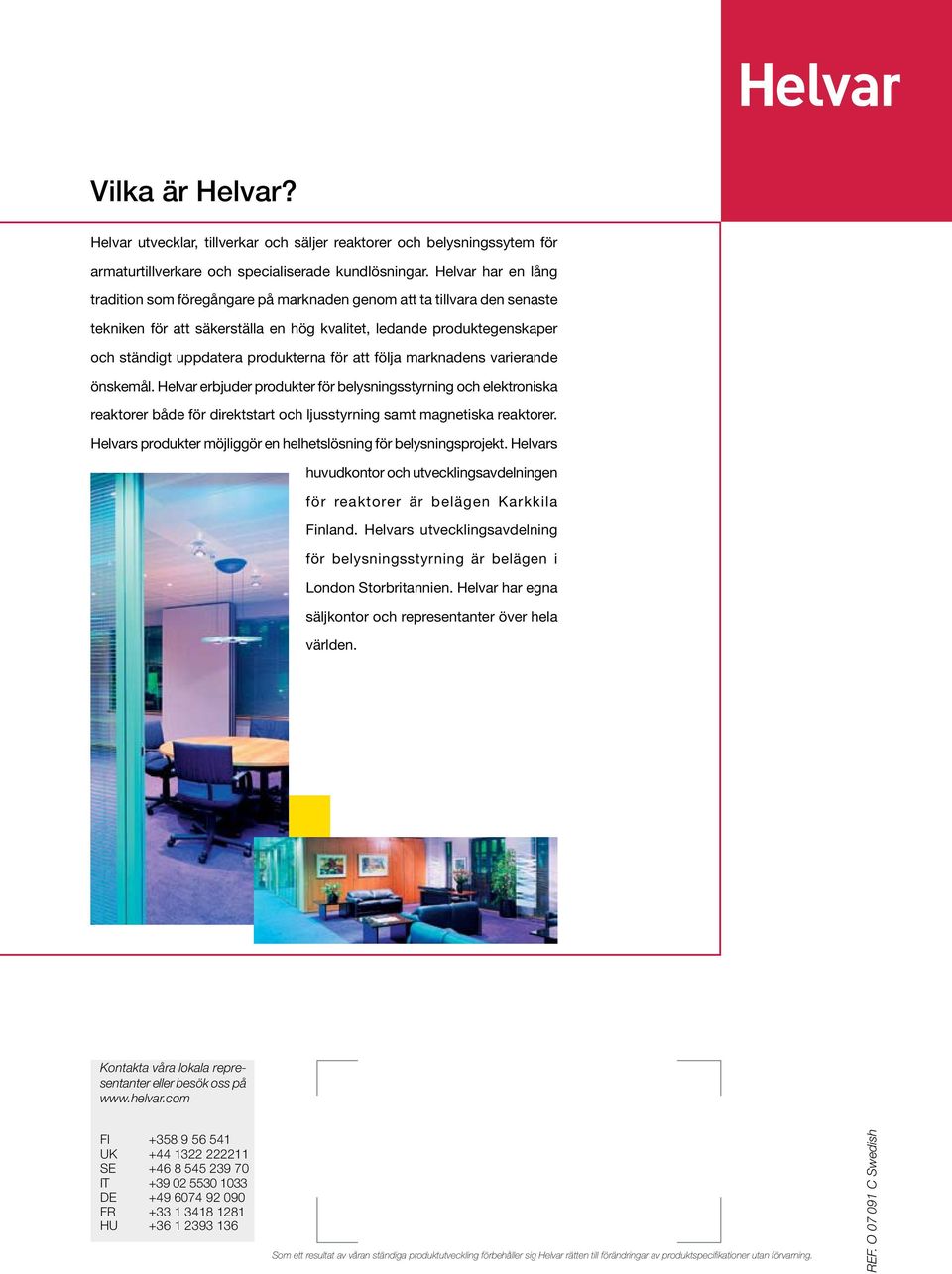

8 Vilka är Helvar? Helvar utvecklar, tillverkar och säljer reaktorer och belysningssytem för armaturtillverkare och specialiserade kundlösningar. Helvar har en lång tradition som föregångare på marknaden genom att ta tillvara den senaste tekniken för att säkerställa en hög kvalitet, ledande produktegenskaper och ständigt uppdatera produkterna för att följa marknadens varierande önskemål. Helvar erbjuder produkter för belysningsstyrning och elektroniska reaktorer både för direktstart och ljusstyrning samt magnetiska reaktorer. Helvars produkter möjliggör en helhetslösning för belysningsprojekt. Helvars huvudkontor och utvecklingsavdelningen för reaktorer är belägen Karkkila Finland. Helvars utvecklingsavdelning för belysningsstyrning är belägen i London Storbritannien. Helvar har egna säljkontor och representanter över hela världen. Kontakta våra lokala representanter eller besök oss på FI UK SE IT DE FR HU Som ett resultat av våran ständiga produktutveckling förbehåller sig Helvar rätten till förändringar av produktspecifikationer utan förvarning. REF. O C Swedish
