1 Global Supply & Local Capabilities Integrated Architecture World Class Products Superior Value-Added Services & Expertise WELCOME TO THE WORLD OF COMPLETE AUTOMATION Intelligent motorstyrning Skräddarsydd intelligent motorstyrning Tillfredsställ morgondagens behov redan idag.

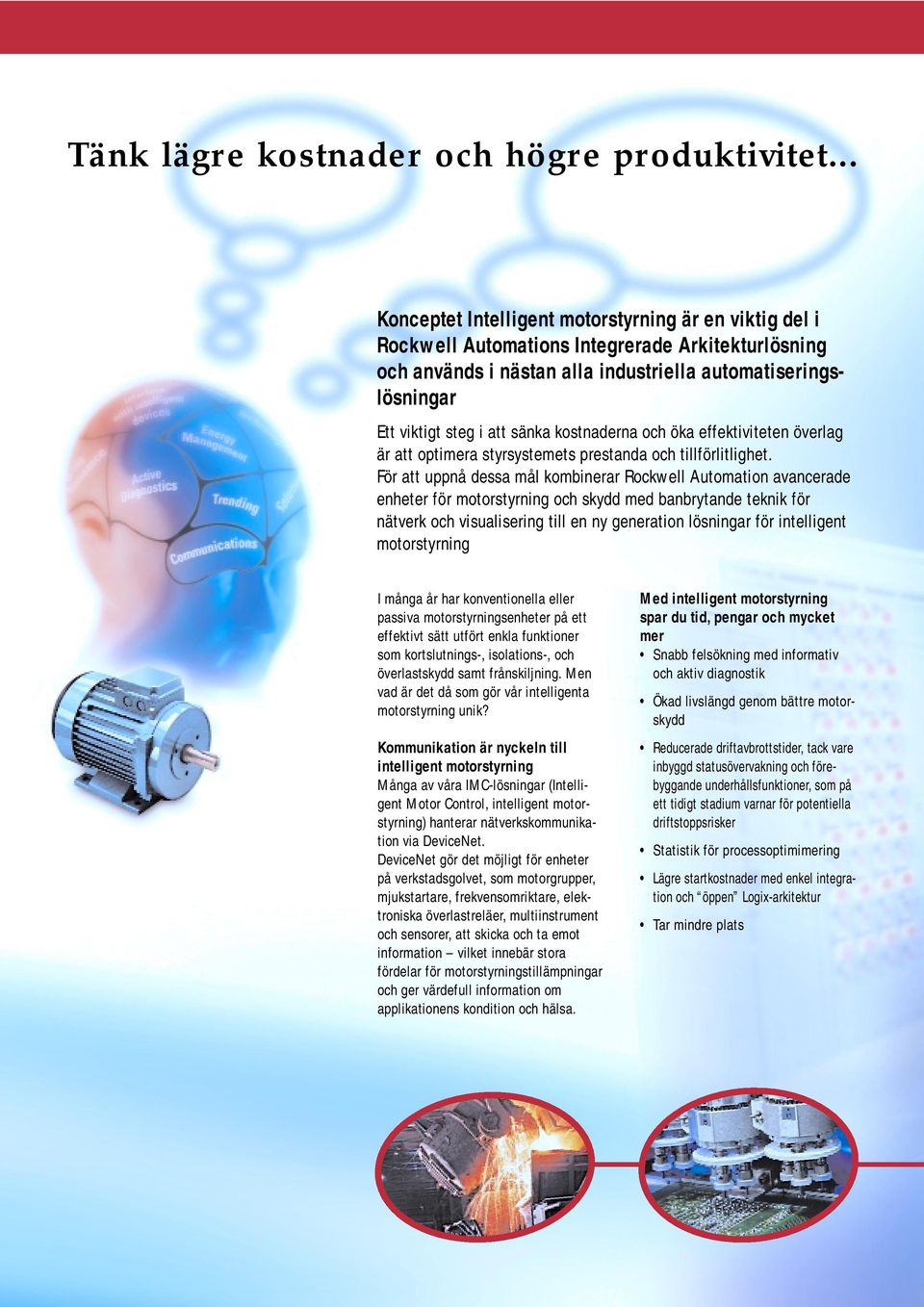

2 Tänk lägre kostnader och högre produktivitet... Konceptet Intelligent motorstyrning är en viktig del i Rockwell Automations Integrerade Arkitekturlösning och används i nästan alla industriella automatiseringslösningar Ett viktigt steg i att sänka kostnaderna och öka effektiviteten överlag är att optimera styrsystemets prestanda och tillförlitlighet. För att uppnå dessa mål kombinerar Rockwell Automation avancerade enheter för motorstyrning och skydd med banbrytande teknik för nätverk och visualisering till en ny generation lösningar för intelligent motorstyrning I många år har konventionella eller passiva motorstyrningsenheter på ett effektivt sätt utfört enkla funktioner som kortslutnings-, isolations-, och överlastskydd samt frånskiljning. Men vad är det då som gör vår intelligenta motorstyrning unik? Kommunikation är nyckeln till intelligent motorstyrning Många av våra IMC-lösningar (Intelligent Motor Control, intelligent motorstyrning) hanterar nätverkskommunikation via DeviceNet. DeviceNet gör det möjligt för enheter på verkstadsgolvet, som motorgrupper, mjukstartare, frekvensomriktare, elektroniska överlastreläer, multiinstrument och sensorer, att skicka och ta emot information vilket innebär stora fördelar för motorstyrningstillämpningar och ger värdefull information om applikationens kondition och hälsa. Med intelligent motorstyrning spar du tid, pengar och mycket mer Snabb felsökning med informativ och aktiv diagnostik Ökad livslängd genom bättre motorskydd Reducerade driftavbrottstider, tack vare inbyggd statusövervakning och förebyggande underhållsfunktioner, som på ett tidigt stadium varnar för potentiella driftstoppsrisker Statistik för processoptimimering Lägre startkostnader med enkel integration och öppen Logix-arkitektur Tar mindre plats

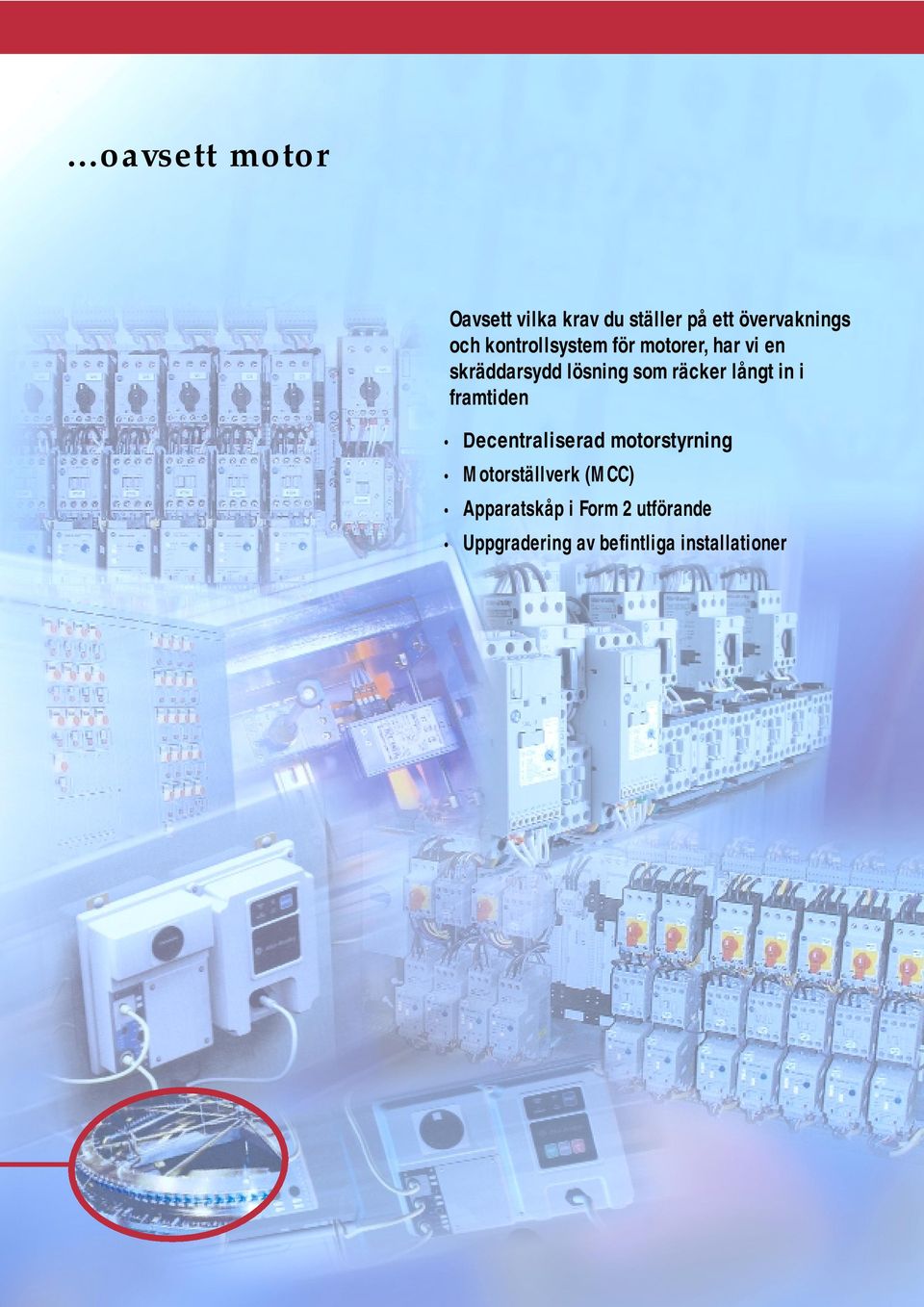

3 ...oavsett motor Oavsett vilka krav du ställer på ett övervaknings och kontrollsystem för motorer, har vi en skräddarsydd lösning som räcker långt in i framtiden Decentraliserad motorstyrning Motorställverk (MCC) Apparatskåp i Form 2 utförande Uppgradering av befintliga installationer

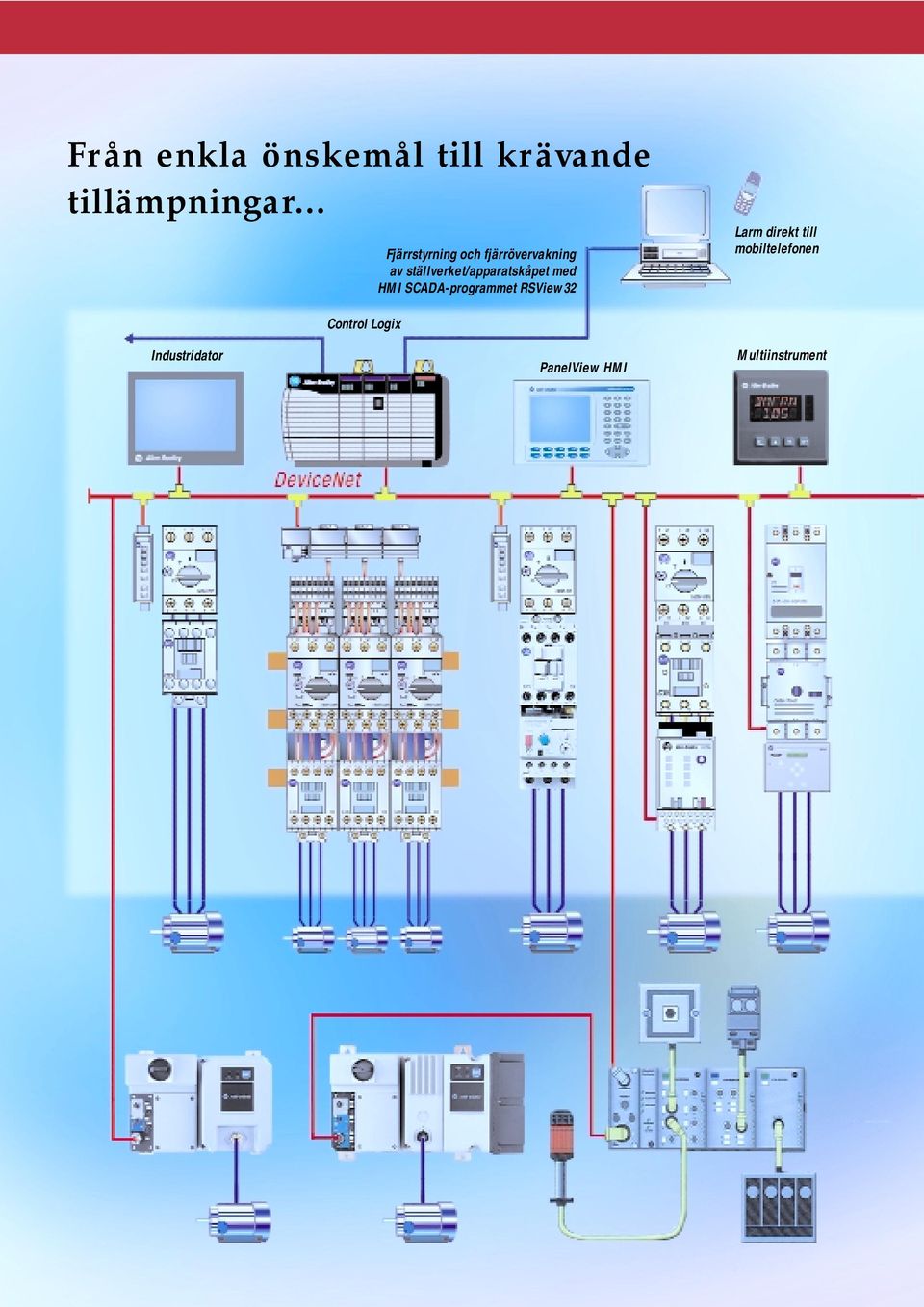

4 Från enkla önskemål till krävande tillämpningar... Fjärrstyrning och fjärrövervakning av ställverket/apparatskåpet med HMI SCADA-programmet RSView32 Larm direkt till mobiltelefonen Control Logix Industridator PanelView HMI Multiinstrument

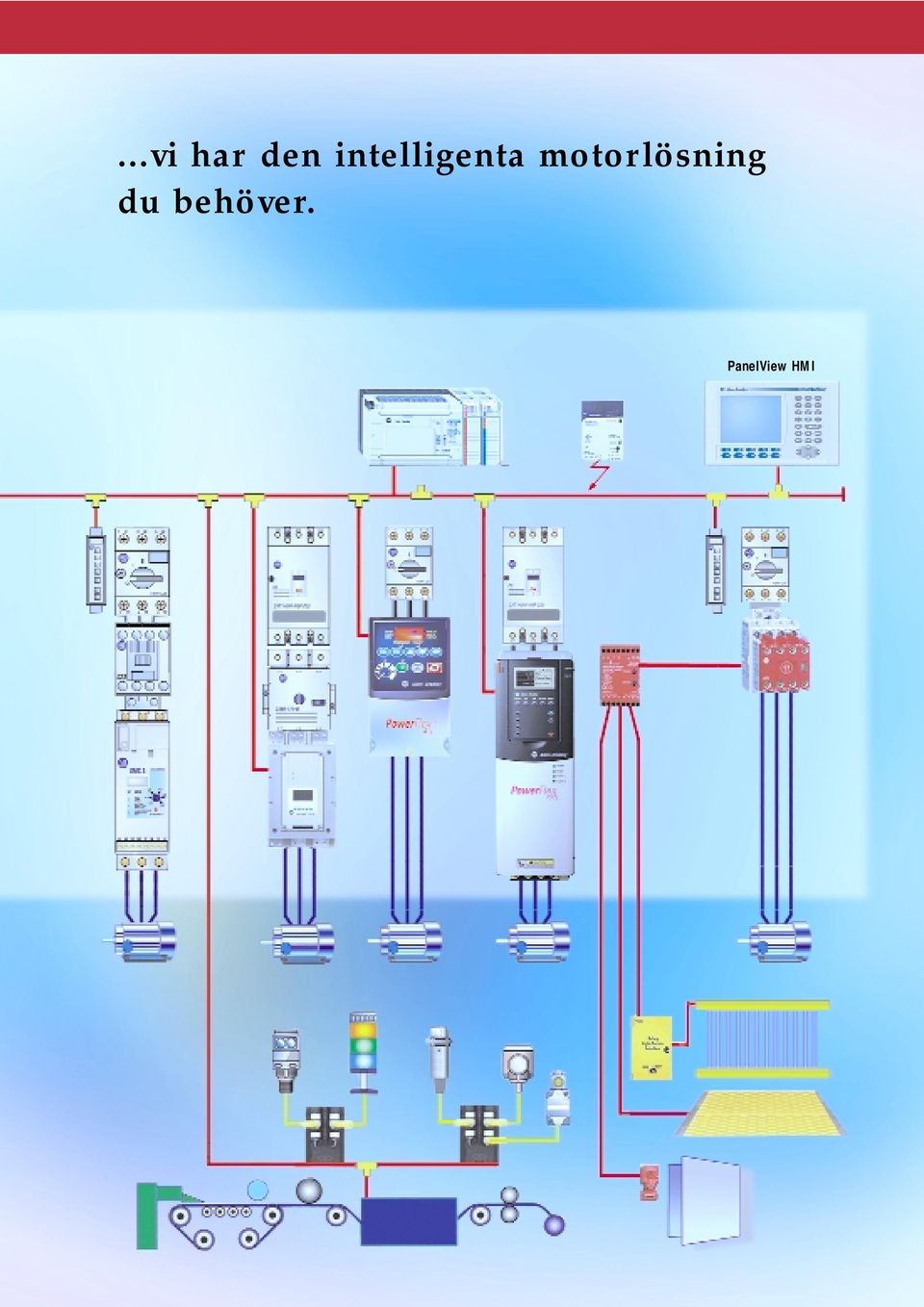

5 ...vi har den intelligenta motorlösning du behöver. PanelView HMI

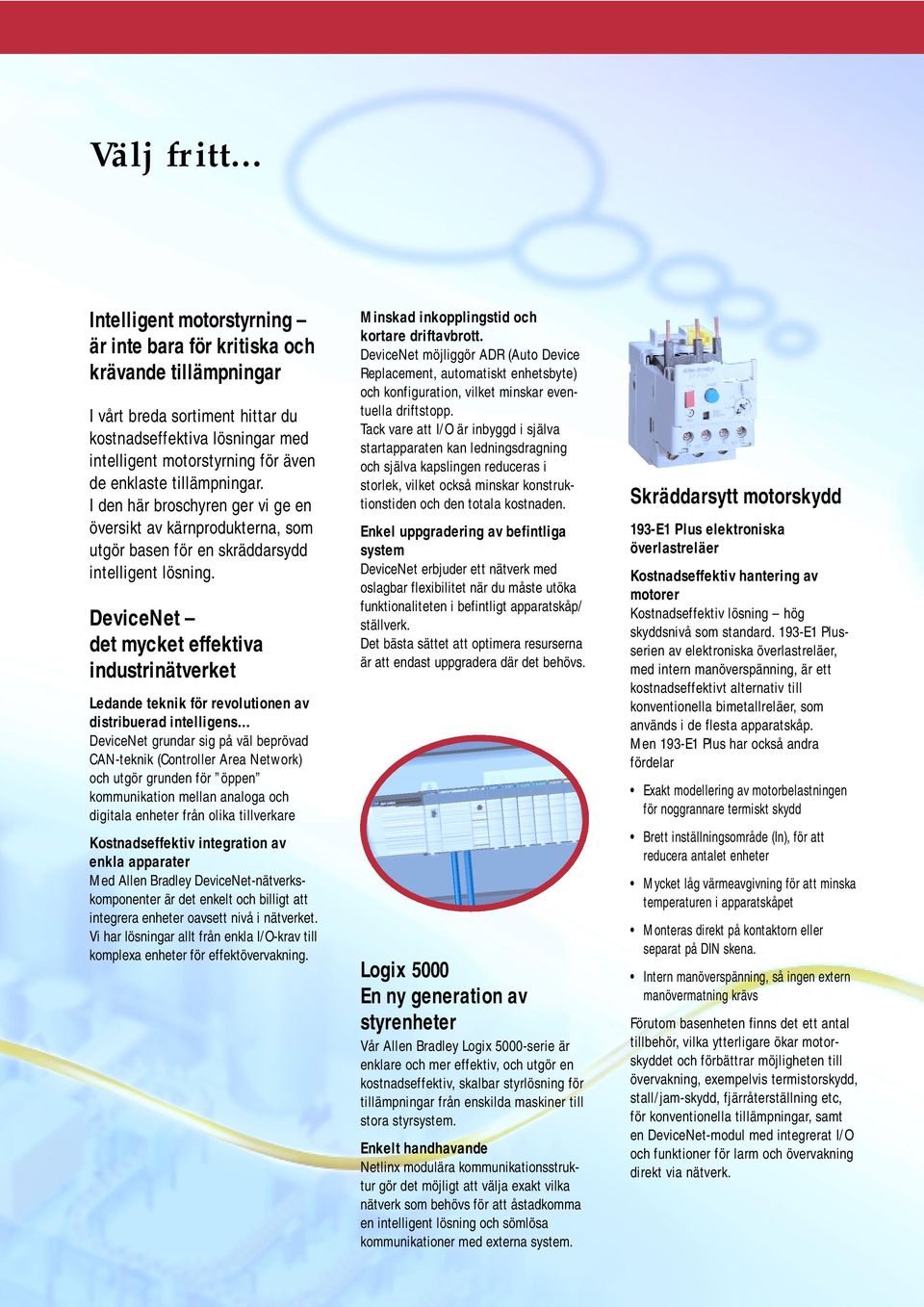

6 Välj fritt... Intelligent motorstyrning är inte bara för kritiska och krävande tillämpningar I vårt breda sortiment hittar du kostnadseffektiva lösningar med intelligent motorstyrning för även de enklaste tillämpningar. I den här broschyren ger vi ge en översikt av kärnprodukterna, som utgör basen för en skräddarsydd intelligent lösning. DeviceNet det mycket effektiva industrinätverket Ledande teknik för revolutionen av distribuerad intelligens DeviceNet grundar sig på väl beprövad CAN-teknik (Controller Area Network) och utgör grunden för öppen kommunikation mellan analoga och digitala enheter från olika tillverkare Kostnadseffektiv integration av enkla apparater Med Allen Bradley DeviceNet-nätverkskomponenter är det enkelt och billigt att integrera enheter oavsett nivå i nätverket. Vi har lösningar allt från enkla I/O-krav till komplexa enheter för effektövervakning. Minskad inkopplingstid och kortare driftavbrott. DeviceNet möjliggör ADR (Auto Device Replacement, automatiskt enhetsbyte) och konfiguration, vilket minskar eventuella driftstopp. Tack vare att I/O är inbyggd i själva startapparaten kan ledningsdragning och själva kapslingen reduceras i storlek, vilket också minskar konstruktionstiden och den totala kostnaden. Enkel uppgradering av befintliga system DeviceNet erbjuder ett nätverk med oslagbar flexibilitet när du måste utöka funktionaliteten i befintligt apparatskåp/ ställverk. Det bästa sättet att optimera resurserna är att endast uppgradera där det behövs. Logix 5000 En ny generation av styrenheter Vår Allen Bradley Logix 5000-serie är enklare och mer effektiv, och utgör en kostnadseffektiv, skalbar styrlösning för tillämpningar från enskilda maskiner till stora styrsystem. Enkelt handhavande Netlinx modulära kommunikationsstruktur gör det möjligt att välja exakt vilka nätverk som behövs för att åstadkomma en intelligent lösning och sömlösa kommunikationer med externa system. Skräddarsytt motorskydd 193-E1 Plus elektroniska överlastreläer Kostnadseffektiv hantering av motorer Kostnadseffektiv lösning hög skyddsnivå som standard. 193-E1 Plusserien av elektroniska överlastreläer, med intern manöverspänning, är ett kostnadseffektivt alternativ till konventionella bimetallreläer, som används i de flesta apparatskåp. Men 193-E1 Plus har också andra fördelar Exakt modellering av motorbelastningen för noggrannare termiskt skydd Brett inställningsområde (In), för att reducera antalet enheter Mycket låg värmeavgivning för att minska temperaturen i apparatskåpet Monteras direkt på kontaktorn eller separat på DIN skena. Intern manöverspänning, så ingen extern manövermatning krävs Förutom basenheten finns det ett antal tillbehör, vilka ytterligare ökar motorskyddet och förbättrar möjligheten till övervakning, exempelvis termistorskydd, stall/jam-skydd, fjärråterställning etc, för konventionella tillämpningar, samt en DeviceNet-modul med integrerat I/O och funktioner för larm och övervakning direkt via nätverk.

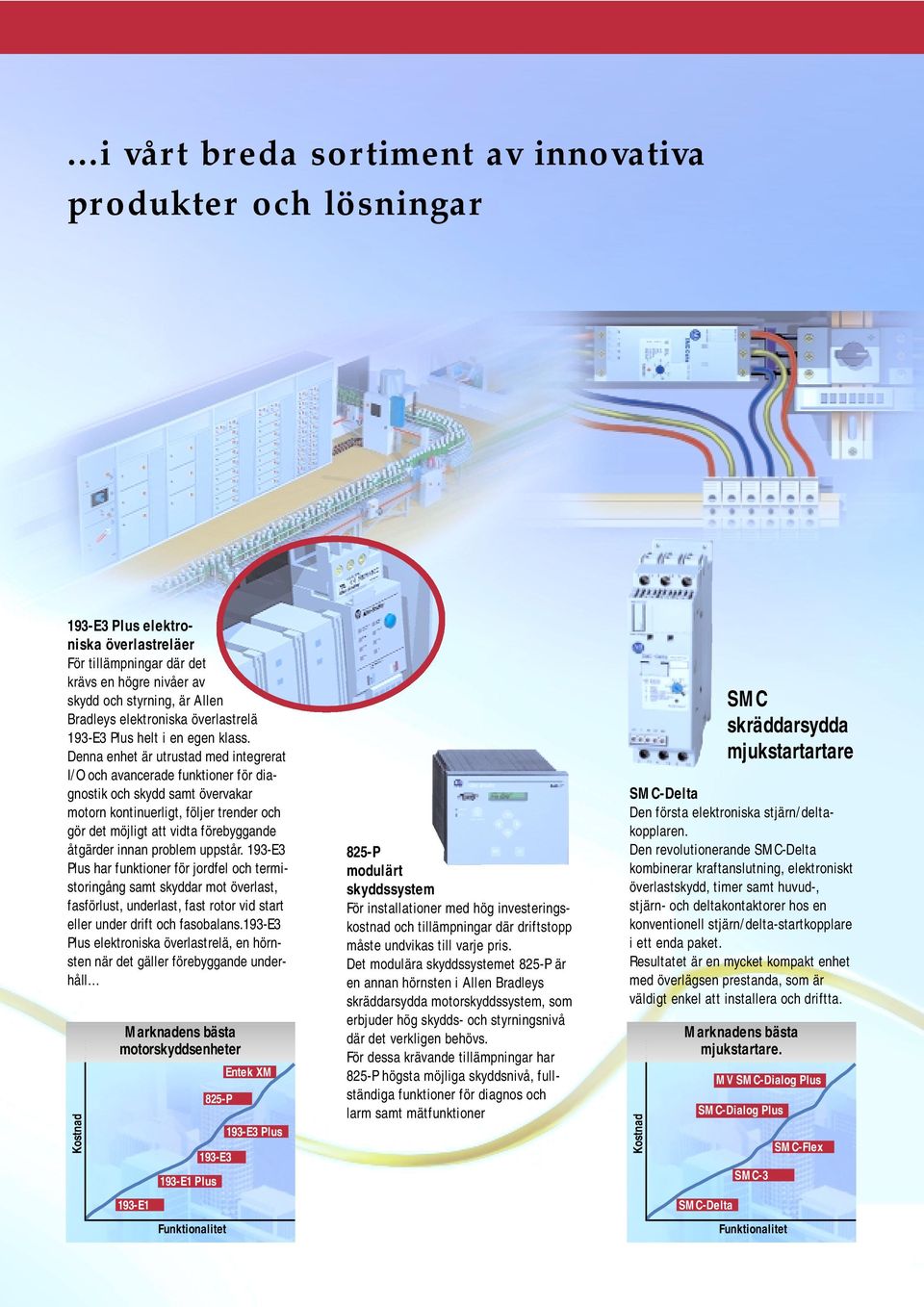

7 ...i vårt breda sortiment av innovativa produkter och lösningar 193-E3 Plus elektroniska överlastreläer För tillämpningar där det krävs en högre nivåer av skydd och styrning, är Allen Bradleys elektroniska överlastrelä 193-E3 Plus helt i en egen klass. Denna enhet är utrustad med integrerat I/O och avancerade funktioner för diagnostik och skydd samt övervakar motorn kontinuerligt, följer trender och gör det möjligt att vidta förebyggande åtgärder innan problem uppstår. 193-E3 Plus har funktioner för jordfel och termistoringång samt skyddar mot överlast, fasförlust, underlast, fast rotor vid start eller under drift och fasobalans.193-e3 Plus elektroniska överlastrelä, en hörnsten när det gäller förebyggande underhåll Kostnad Marknadens bästa motorskyddsenheter 193-E1 825-P 193-E3 193-E1 Plus Funktionalitet Entek XM 193-E3 Plus 825-P modulärt skyddssystem För installationer med hög investeringskostnad och tillämpningar där driftstopp måste undvikas till varje pris. Det modulära skyddssystemet 825-P är en annan hörnsten i Allen Bradleys skräddarsydda motorskyddssystem, som erbjuder hög skydds- och styrningsnivå där det verkligen behövs. För dessa krävande tillämpningar har 825-P högsta möjliga skyddsnivå, fullständiga funktioner för diagnos och larm samt mätfunktioner SMC skräddarsydda mjukstartartare SMC-Delta Den första elektroniska stjärn/deltakopplaren. Den revolutionerande SMC-Delta kombinerar kraftanslutning, elektroniskt överlastskydd, timer samt huvud-, stjärn- och deltakontaktorer hos en konventionell stjärn/delta-startkopplare i ett enda paket. Resultatet är en mycket kompakt enhet med överlägsen prestanda, som är väldigt enkel att installera och driftta. Kostnad Marknadens bästa mjukstartare. MV SMC-Dialog Plus SMC-Dialog Plus SMC-Delta SMC-3 Funktionalitet SMC-Flex

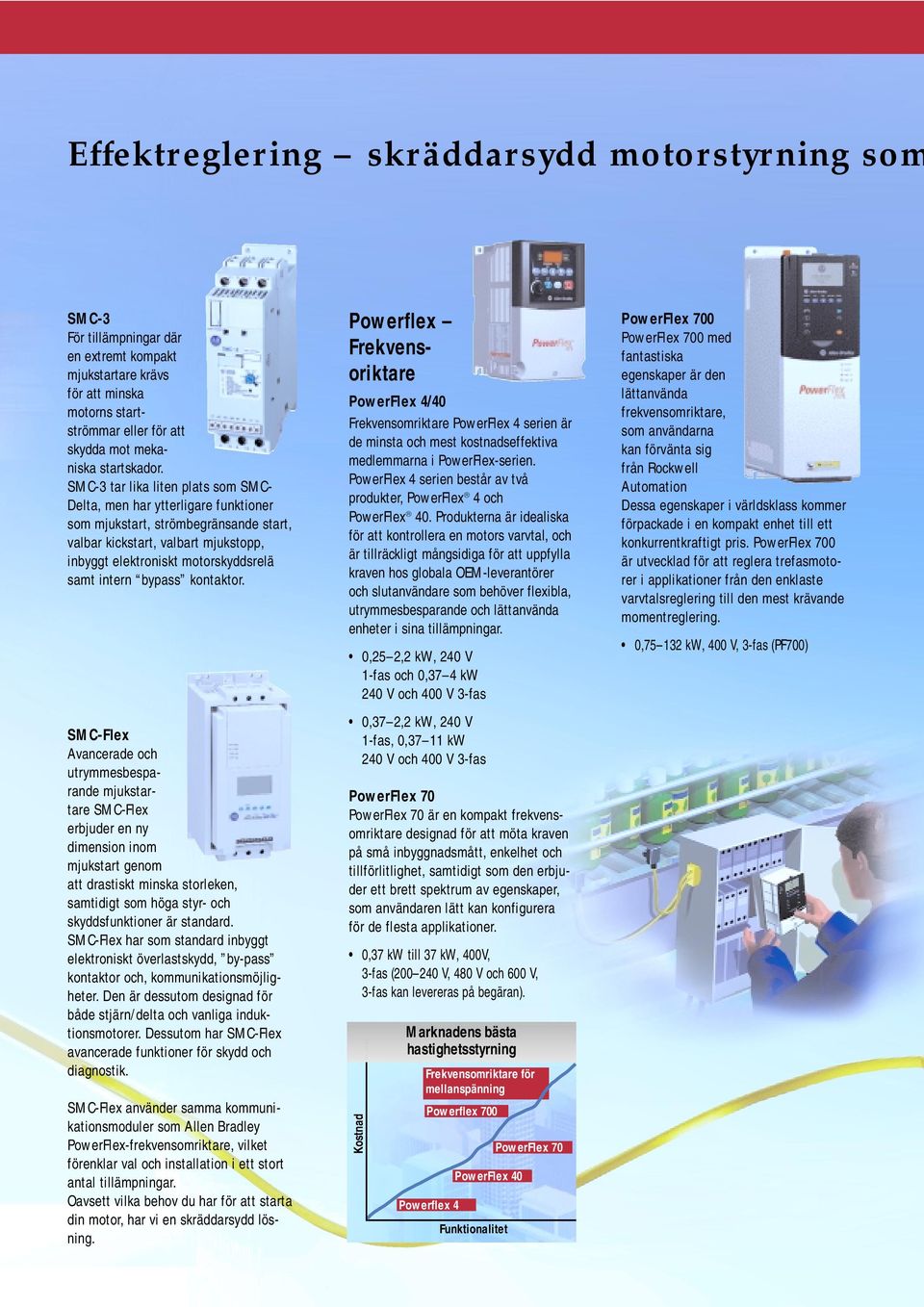

8 Effektreglering skräddarsydd motorstyrning som SMC-3 För tillämpningar där en extremt kompakt mjukstartare krävs för att minska motorns startströmmar eller för att skydda mot mekaniska startskador. SMC-3 tar lika liten plats som SMC- Delta, men har ytterligare funktioner som mjukstart, strömbegränsande start, valbar kickstart, valbart mjukstopp, inbyggt elektroniskt motorskyddsrelä samt intern bypass kontaktor. SMC-Flex Avancerade och utrymmesbesparande mjukstartare SMC-Flex erbjuder en ny dimension inom mjukstart genom att drastiskt minska storleken, samtidigt som höga styr- och skyddsfunktioner är standard. SMC-Flex har som standard inbyggt elektroniskt överlastskydd, by-pass kontaktor och, kommunikationsmöjligheter. Den är dessutom designad för både stjärn/delta och vanliga induktionsmotorer. Dessutom har SMC-Flex avancerade funktioner för skydd och diagnostik. SMC-Flex använder samma kommunikationsmoduler som Allen Bradley PowerFlex-frekvensomriktare, vilket förenklar val och installation i ett stort antal tillämpningar. Oavsett vilka behov du har för att starta din motor, har vi en skräddarsydd lösning. Powerflex Frekvensoriktare PowerFlex 4/40 Frekvensomriktare PowerFlex 4 serien är de minsta och mest kostnadseffektiva medlemmarna i PowerFlex-serien. PowerFlex 4 serien består av två produkter, PowerFlex 4 och PowerFlex 40. Produkterna är idealiska för att kontrollera en motors varvtal, och är tillräckligt mångsidiga för att uppfylla kraven hos globala OEM-leverantörer och slutanvändare som behöver flexibla, utrymmesbesparande och lättanvända enheter i sina tillämpningar. 0,25 2,2 kw, 240 V 1-fas och 0,37 4 kw 240 V och 400 V 3-fas 0,37 2,2 kw, 240 V 1-fas, 0,37 11 kw 240 V och 400 V 3-fas PowerFlex 70 PowerFlex 70 är en kompakt frekvensomriktare designad för att möta kraven på små inbyggnadsmått, enkelhet och tillförlitlighet, samtidigt som den erbjuder ett brett spektrum av egenskaper, som användaren lätt kan konfigurera för de flesta applikationer. 0,37 kw till 37 kw, 400V, 3-fas ( V, 480 V och 600 V, 3-fas kan levereras på begäran). Kostnad Marknadens bästa hastighetsstyrning Frekvensomriktare för mellanspänning Powerflex 700 Powerflex 4 PowerFlex 40 Funktionalitet PowerFlex 70 PowerFlex 700 PowerFlex 700 med fantastiska egenskaper är den lättanvända frekvensomriktare, som användarna kan förvänta sig från Rockwell Automation Dessa egenskaper i världsklass kommer förpackade i en kompakt enhet till ett konkurrentkraftigt pris. PowerFlex 700 är utvecklad för att reglera trefasmotorer i applikationer från den enklaste varvtalsreglering till den mest krävande momentreglering. 0, kw, 400 V, 3-fas (PF700)

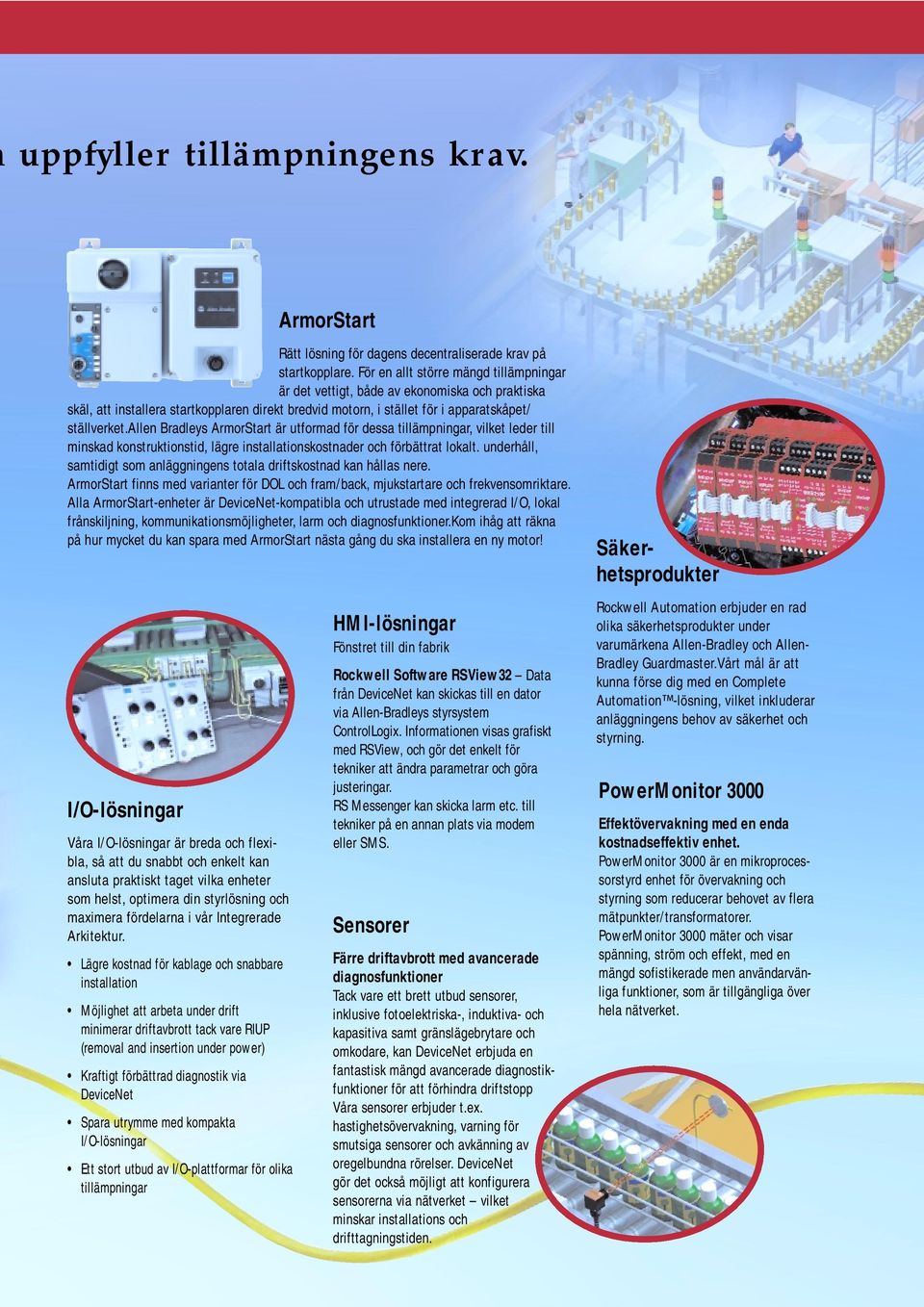

9 uppfyller tillämpningens krav. ArmorStart Rätt lösning för dagens decentraliserade krav på startkopplare. För en allt större mängd tillämpningar är det vettigt, både av ekonomiska och praktiska skäl, att installera startkopplaren direkt bredvid motorn, i stället för i apparatskåpet/ ställverket.allen Bradleys ArmorStart är utformad för dessa tillämpningar, vilket leder till minskad konstruktionstid, lägre installationskostnader och förbättrat lokalt. underhåll, samtidigt som anläggningens totala driftskostnad kan hållas nere. ArmorStart finns med varianter för DOL och fram/back, mjukstartare och frekvensomriktare. Alla ArmorStart-enheter är DeviceNet-kompatibla och utrustade med integrerad I/O, lokal frånskiljning, kommunikationsmöjligheter, larm och diagnosfunktioner.kom ihåg att räkna på hur mycket du kan spara med ArmorStart nästa gång du ska installera en ny motor! I/O-lösningar Våra I/O-lösningar är breda och flexibla, så att du snabbt och enkelt kan ansluta praktiskt taget vilka enheter som helst, optimera din styrlösning och maximera fördelarna i vår Integrerade Arkitektur. Lägre kostnad för kablage och snabbare installation Möjlighet att arbeta under drift minimerar driftavbrott tack vare RIUP (removal and insertion under power) Kraftigt förbättrad diagnostik via DeviceNet Spara utrymme med kompakta I/O-lösningar Ett stort utbud av I/O-plattformar för olika tillämpningar HMI-lösningar Fönstret till din fabrik Rockwell Software RSView32 Data från DeviceNet kan skickas till en dator via Allen-Bradleys styrsystem ControlLogix. Informationen visas grafiskt med RSView, och gör det enkelt för tekniker att ändra parametrar och göra justeringar. RS Messenger kan skicka larm etc. till tekniker på en annan plats via modem eller SMS. Sensorer Färre driftavbrott med avancerade diagnosfunktioner Tack vare ett brett utbud sensorer, inklusive fotoelektriska-, induktiva- och kapasitiva samt gränslägebrytare och omkodare, kan DeviceNet erbjuda en fantastisk mängd avancerade diagnostikfunktioner för att förhindra driftstopp Våra sensorer erbjuder t.ex. hastighetsövervakning, varning för smutsiga sensorer och avkänning av oregelbundna rörelser. DeviceNet gör det också möjligt att konfigurera sensorerna via nätverket vilket minskar installations och drifttagningstiden. Säkerhetsprodukter Rockwell Automation erbjuder en rad olika säkerhetsprodukter under varumärkena Allen-Bradley och Allen- Bradley Guardmaster.Vårt mål är att kunna förse dig med en Complete Automation -lösning, vilket inkluderar anläggningens behov av säkerhet och styrning. PowerMonitor 3000 Effektövervakning med en enda kostnadseffektiv enhet. PowerMonitor 3000 är en mikroprocessorstyrd enhet för övervakning och styrning som reducerar behovet av flera mätpunkter/transformatorer. PowerMonitor 3000 mäter och visar spänning, ström och effekt, med en mängd sofistikerade men användarvänliga funktioner, som är tillgängliga över hela nätverket.

10 Tänk ökad lönsamhet Intelligent motorstyrning medför högre avkastning på investerat kapital. Inom alla typer av produktion vill man hålla oönskad stilleståndstid till ett absolut minimum. En minskning av oönskade driftstopp med 75 % kan leda till 1 % total förbättring av utrustningens och produktionens effektivitet. Intelligent motorstyrning ger inte bara det bästa skyddet för era tillgångar, utan också den information som behövs för att utnyttja tillgångarna optimalt. Lägre integrationskostnader med en fullständigt Integrerad Arkitektur. Intelligent motorstyrning ingår i Rockwell Automations överordnade Integrarad Arkitektur-lösning, som är specifikt utformad för att hjälpa våra kunder att arbeta så effektivt som möjligt. Eftersom informationen finns tillgänglig vid behov i hela anläggningen eller företaget, kan man minska kostnaderna för design, tillverkning, driftsättning och övergripande integration betydligt. Kostnadsoptimerat både för dagens och morgondagens behov. Oavsett om du ska uppgradera en befintlig anläggning och dess styrsystem eller installera ett nytt system, kan flexibiliteten hos Rockwell Automations skräddarsydda intelligenta motorstyrningslösningar säkerställa att rätt tekniska och kostnadseffektiva lösning uppfyller tillämpningens krav.

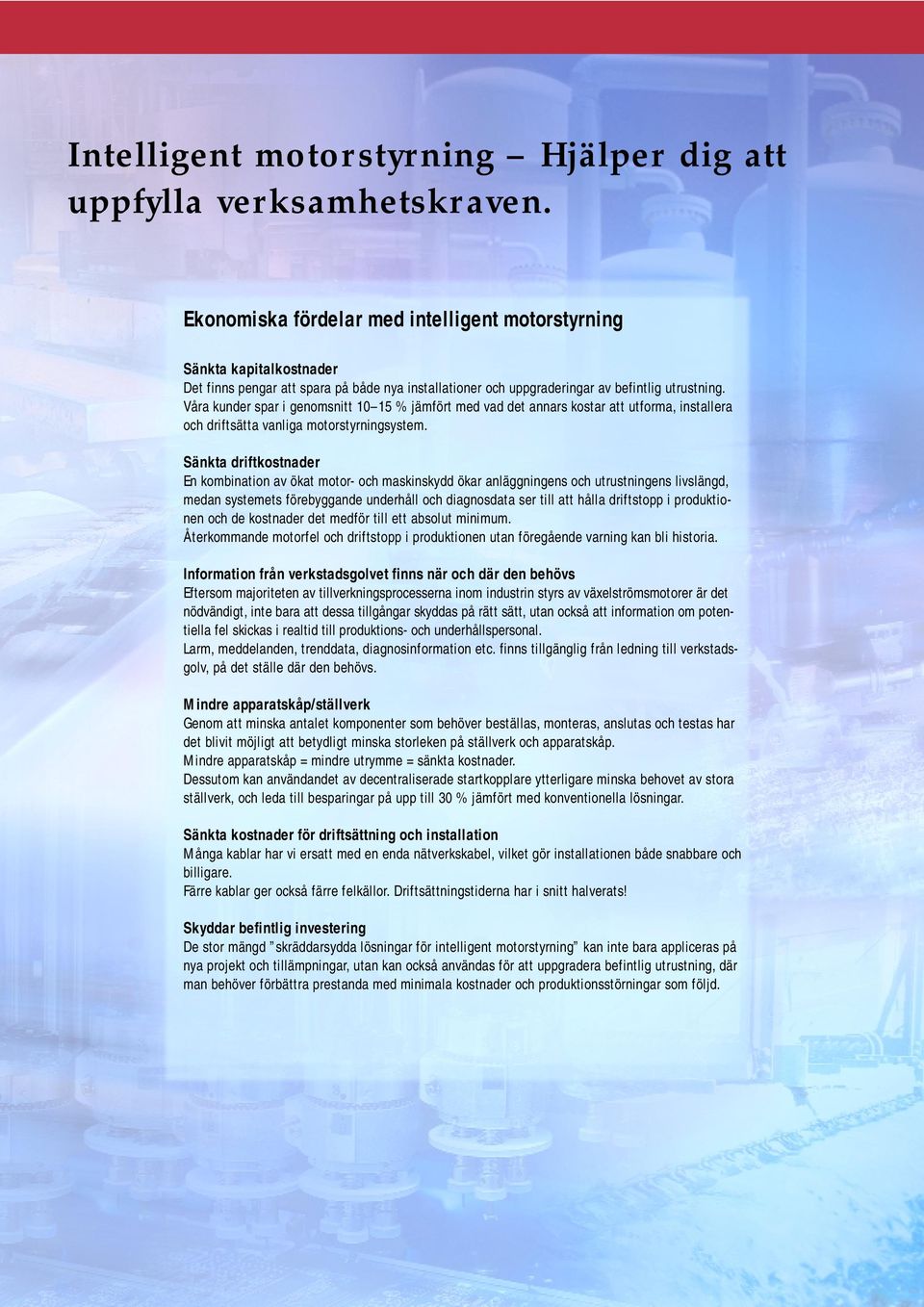

11 Intelligent motorstyrning Hjälper dig att uppfylla verksamhetskraven. Ekonomiska fördelar med intelligent motorstyrning Sänkta kapitalkostnader Det finns pengar att spara på både nya installationer och uppgraderingar av befintlig utrustning. Våra kunder spar i genomsnitt % jämfört med vad det annars kostar att utforma, installera och driftsätta vanliga motorstyrningsystem. Sänkta driftkostnader En kombination av ökat motor- och maskinskydd ökar anläggningens och utrustningens livslängd, medan systemets förebyggande underhåll och diagnosdata ser till att hålla driftstopp i produktionen och de kostnader det medför till ett absolut minimum. Återkommande motorfel och driftstopp i produktionen utan föregående varning kan bli historia. Information från verkstadsgolvet finns när och där den behövs Eftersom majoriteten av tillverkningsprocesserna inom industrin styrs av växelströmsmotorer är det nödvändigt, inte bara att dessa tillgångar skyddas på rätt sätt, utan också att information om potentiella fel skickas i realtid till produktions- och underhållspersonal. Larm, meddelanden, trenddata, diagnosinformation etc. finns tillgänglig från ledning till verkstadsgolv, på det ställe där den behövs. Mindre apparatskåp/ställverk Genom att minska antalet komponenter som behöver beställas, monteras, anslutas och testas har det blivit möjligt att betydligt minska storleken på ställverk och apparatskåp. Mindre apparatskåp = mindre utrymme = sänkta kostnader. Dessutom kan användandet av decentraliserade startkopplare ytterligare minska behovet av stora ställverk, och leda till besparingar på upp till 30 % jämfört med konventionella lösningar. Sänkta kostnader för driftsättning och installation Många kablar har vi ersatt med en enda nätverkskabel, vilket gör installationen både snabbare och billigare. Färre kablar ger också färre felkällor. Driftsättningstiderna har i snitt halverats! Skyddar befintlig investering De stor mängd skräddarsydda lösningar för intelligent motorstyrning kan inte bara appliceras på nya projekt och tillämpningar, utan kan också användas för att uppgradera befintlig utrustning, där man behöver förbättra prestanda med minimala kostnader och produktionsstörningar som följd.

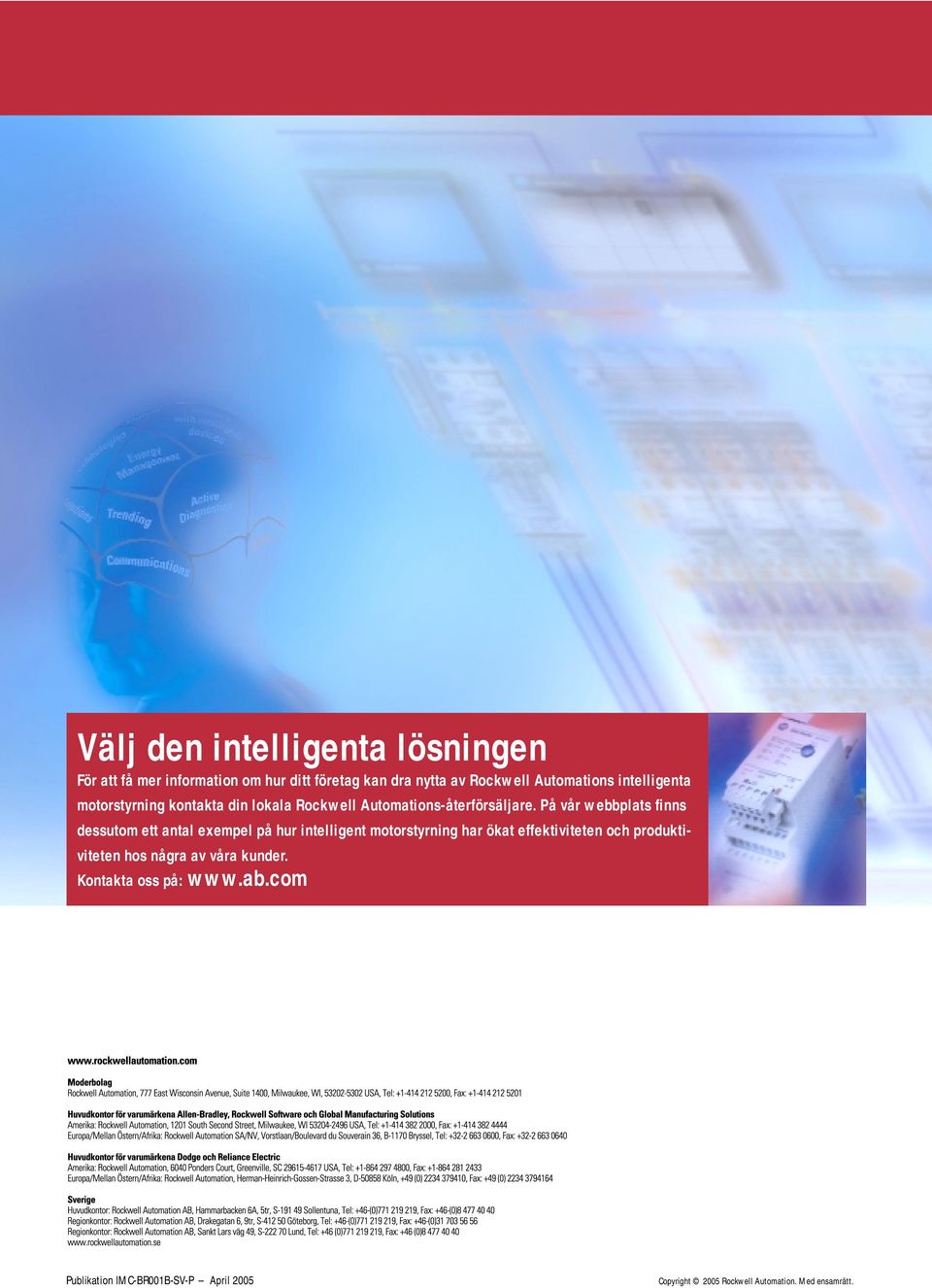

12 Välj den intelligenta lösningen För att få mer information om hur ditt företag kan dra nytta av Rockwell Automations intelligenta motorstyrning kontakta din lokala Rockwell Automations-återförsäljare. På vår webbplats finns dessutom ett antal exempel på hur intelligent motorstyrning har ökat effektiviteten och produktiviteten hos några av våra kunder. Kontakta oss på: Publikation IMC-BR001B-SV-P April 2005 Copyright 2005 Rockwell Automation. Med ensamrätt.
