1 Flödesmätare mjk 713P MJK Automation AB Tel: E-post: Hemsida:

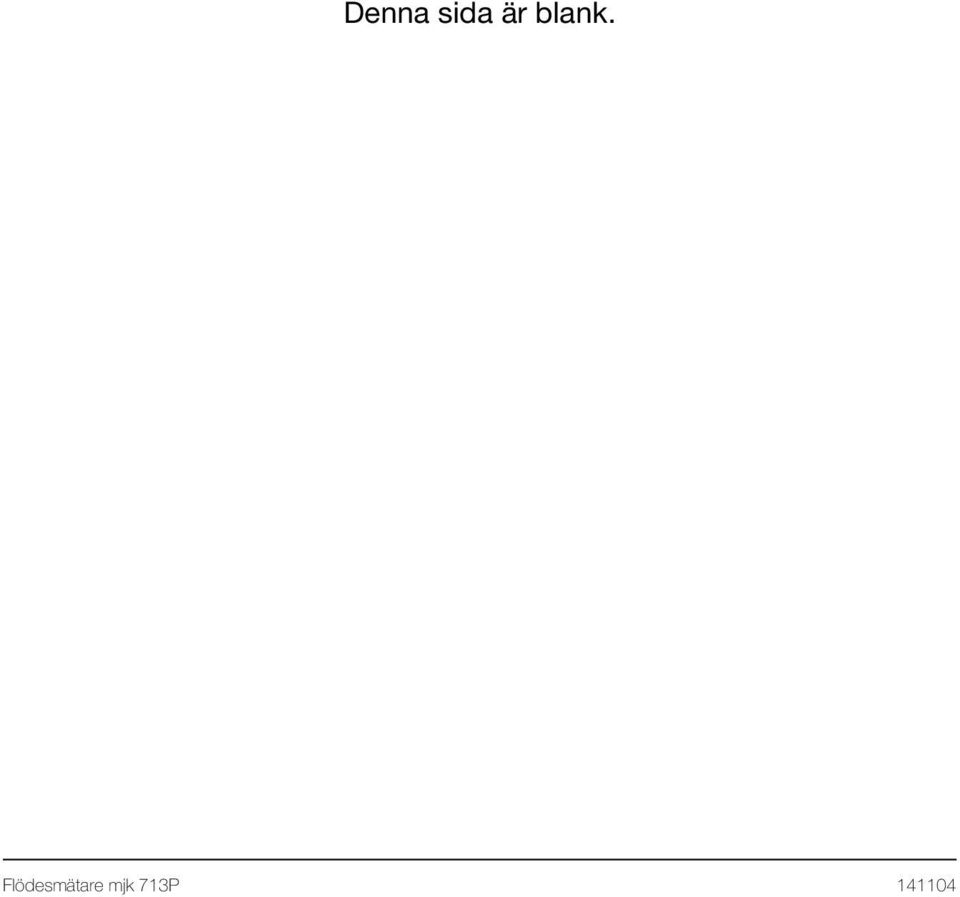

2 Denna sida är blank. Flödesmätare mjk 713P

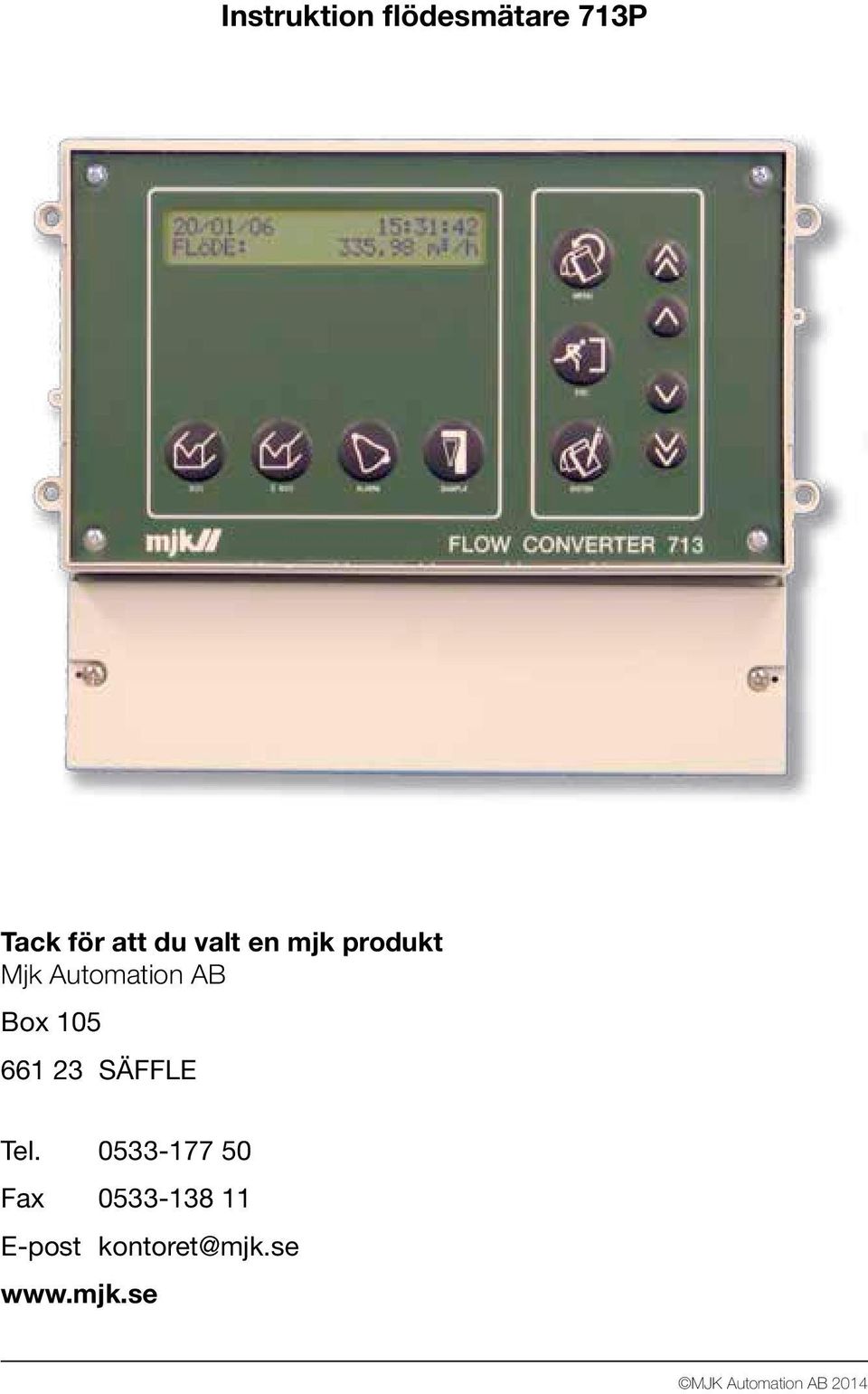

3 Instruktion flödesmätare 713P Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post MJK Automation AB 2014

5 MJK Automation AB 2014

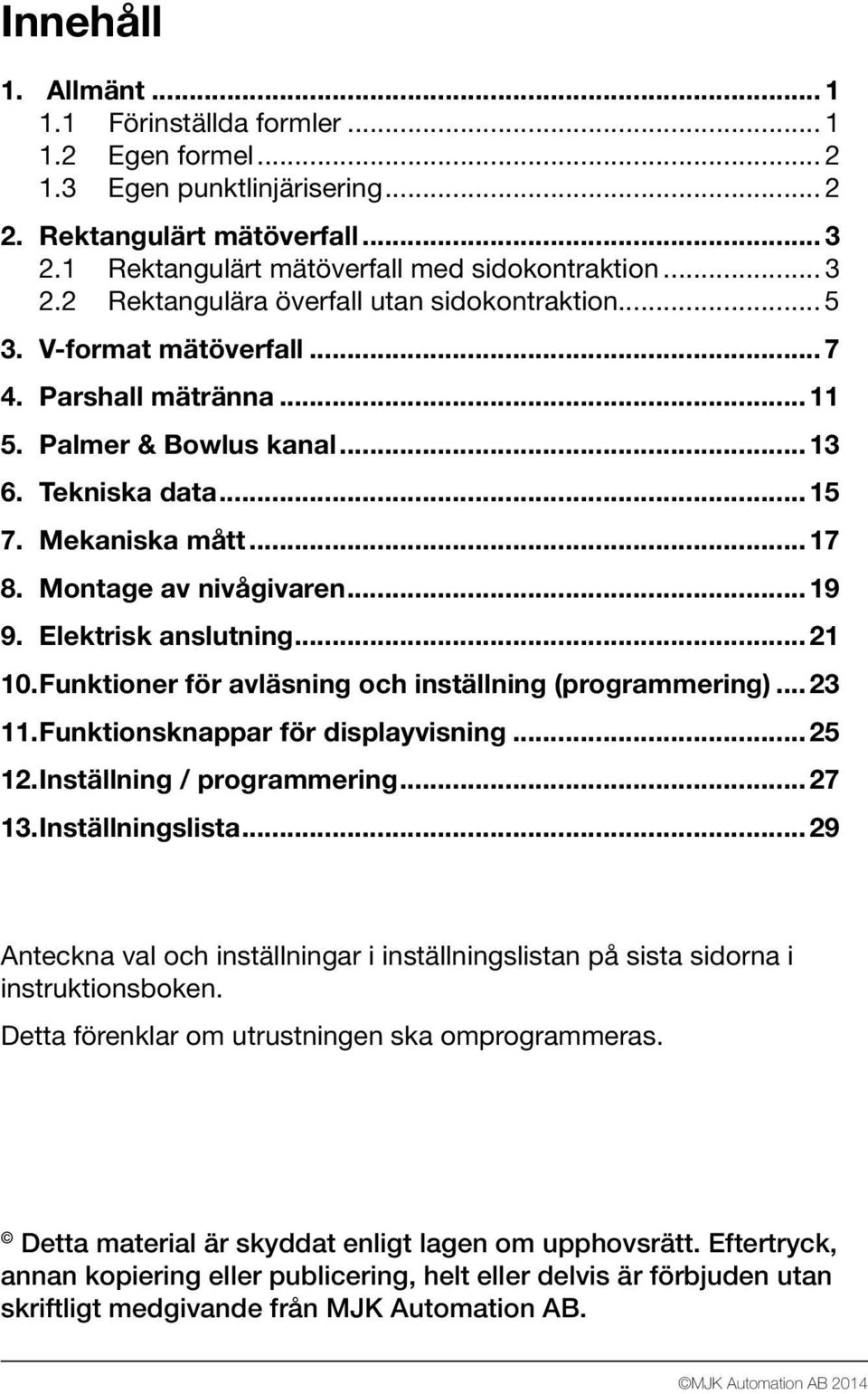

7 Innehåll 1. Allmänt Förinställda formler Egen formel Egen punktlinjärisering Rektangulärt mätöverfall Rektangulärt mätöverfall med sidokontraktion Rektangulära överfall utan sidokontraktion V-format mätöverfall Parshall mätränna Palmer & Bowlus kanal Tekniska data Mekaniska mått Montage av nivågivaren Elektrisk anslutning Funktioner för avläsning och inställning (programmering) Funktionsknappar för displayvisning Inställning / programmering Inställningslista Anteckna val och inställningar i inställningslistan på sista sidorna i instruktionsboken. Detta förenklar om utrustningen ska omprogrammeras. Detta material är skyddat enligt lagen om upphovsrätt. Eftertryck, annan kopiering eller publicering, helt eller delvis är förbjuden utan skriftligt medgivande från MJK Automation AB. MJK Automation AB 2014

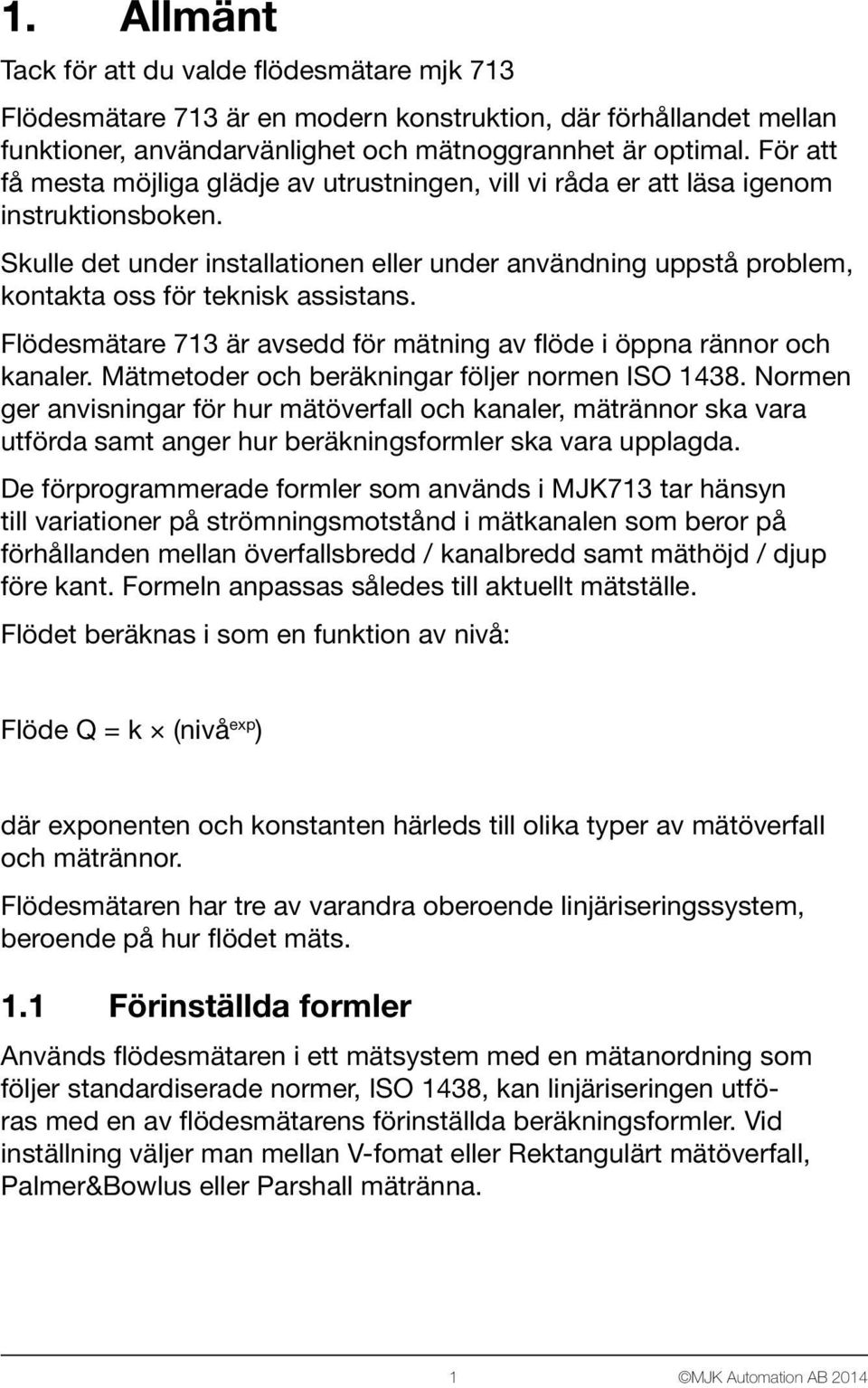

9 1. Allmänt Tack för att du valde flödesmätare mjk 713 Flödesmätare 713 är en modern konstruktion, där förhållandet mellan funktioner, användarvänlighet och mätnoggrannhet är optimal. För att få mesta möjliga glädje av utrustningen, vill vi råda er att läsa igenom instruktionsboken. Skulle det under installationen eller under användning uppstå problem, kontakta oss för teknisk assistans. Flödesmätare 713 är avsedd för mätning av flöde i öppna rännor och kanaler. Mätmetoder och beräkningar följer normen ISO Normen ger anvisningar för hur mätöverfall och kanaler, mätrännor ska vara utförda samt anger hur beräkningsformler ska vara upplagda. De förprogrammerade formler som används i MJK713 tar hänsyn till variationer på strömningsmotstånd i mätkanalen som beror på förhållanden mellan överfallsbredd / kanalbredd samt mäthöjd / djup före kant. Formeln anpassas således till aktuellt mätställe. Flödet beräknas i som en funktion av nivå: Flöde Q = k (nivå exp ) där exponenten och konstanten härleds till olika typer av mätöverfall och mätrännor. Flödesmätaren har tre av varandra oberoende linjäriseringssystem, beroende på hur flödet mäts. 1.1 Förinställda formler Används flödesmätaren i ett mätsystem med en mätanordning som följer standardiserade normer, ISO 1438, kan linjäriseringen utföras med en av flödesmätarens förinställda beräkningsformler. Vid inställning väljer man mellan V-fomat eller Rektangulärt mätöverfall, Palmer&Bowlus eller Parshall mätränna. 1 MJK Automation AB 2014

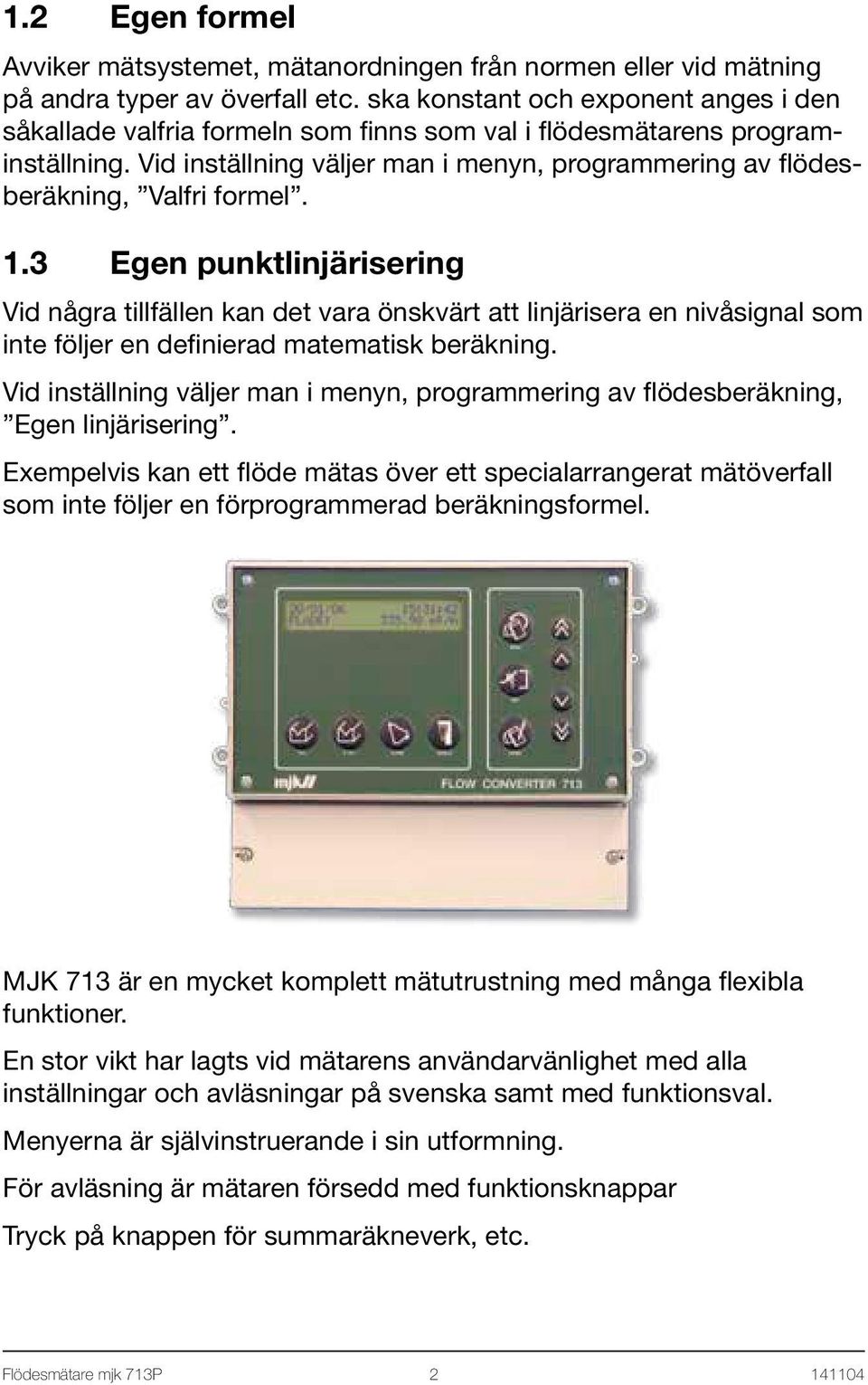

10 1.2 Egen formel Avviker mätsystemet, mätanordningen från normen eller vid mätning på andra typer av överfall etc. ska konstant och exponent anges i den såkallade valfria formeln som finns som val i flödesmätarens programinställning. Vid inställning väljer man i menyn, programmering av flödesberäkning, Valfri formel. 1.3 Egen punktlinjärisering Vid några tillfällen kan det vara önskvärt att linjärisera en nivåsignal som inte följer en definierad matematisk beräkning. Vid inställning väljer man i menyn, programmering av flödesberäkning, Egen linjärisering. Exempelvis kan ett flöde mätas över ett specialarrangerat mätöverfall som inte följer en förprogrammerad beräkningsformel. MJK 713 är en mycket komplett mätutrustning med många flexibla funktioner. En stor vikt har lagts vid mätarens användarvänlighet med alla inställningar och avläsningar på svenska samt med funktionsval. Menyerna är självinstruerande i sin utformning. För avläsning är mätaren försedd med funktionsknappar Tryck på knappen för summaräkneverk, etc. Flödesmätare mjk 713P

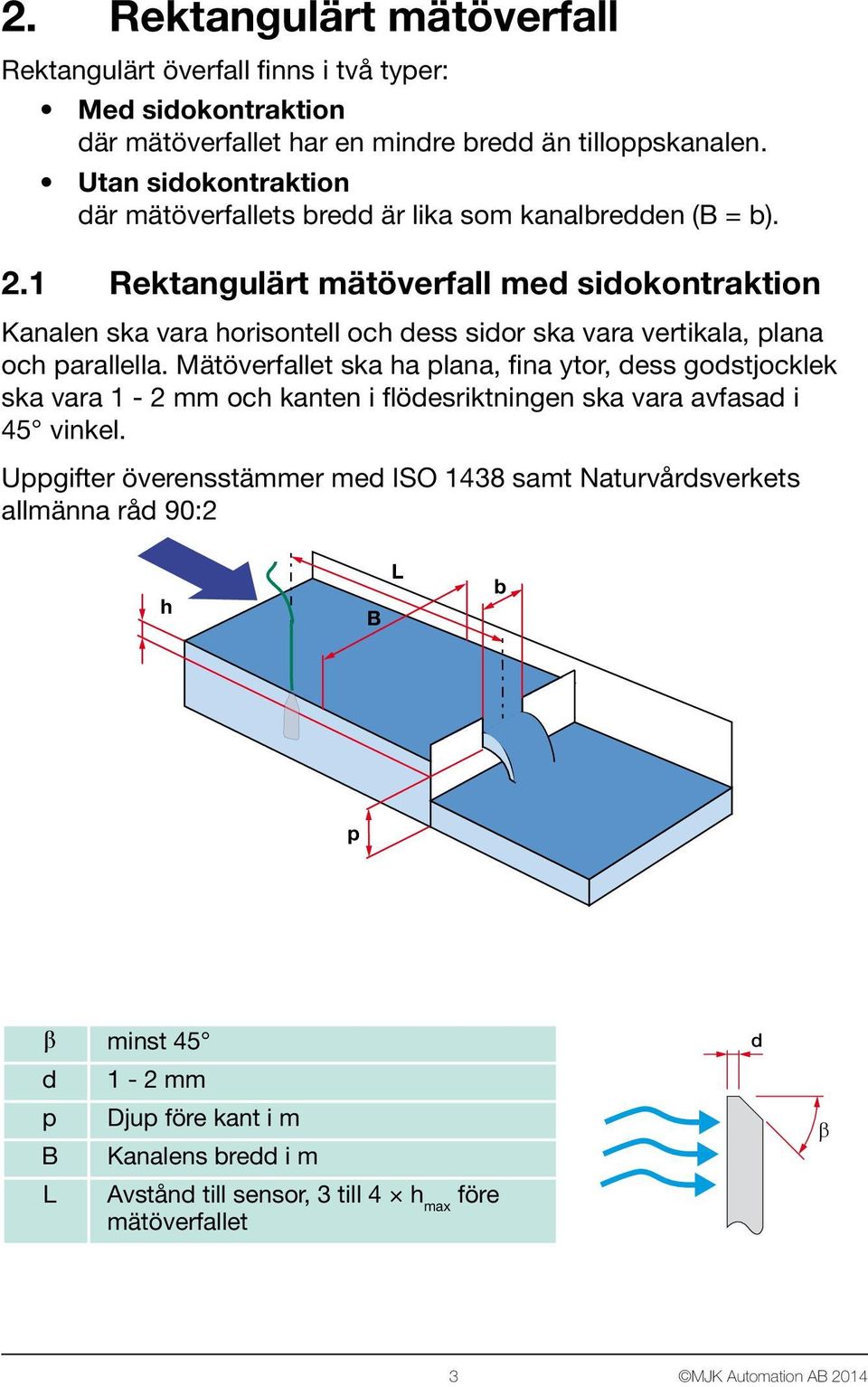

11 2. Rektangulärt mätöverfall Rektangulärt överfall finns i två typer: Med sidokontraktion där mätöverfallet har en mindre bredd än tilloppskanalen. Utan sidokontraktion där mätöverfallets bredd är lika som kanalbredden (B = b). 2.1 Rektangulärt mätöverfall med sidokontraktion Kanalen ska vara horisontell och dess sidor ska vara vertikala, plana och parallella. Mätöverfallet ska ha plana, fina ytor, dess godstjocklek ska vara 1-2 mm och kanten i flödesriktningen ska vara avfasad i 45 vinkel. Uppgifter överensstämmer med ISO 1438 samt Naturvårdsverkets allmänna råd 90:2 h B L b p β minst 45 d d 1-2 mm p Djup före kant i m B Kanalens bredd i m L Avstånd till sensor, 3 till 4 h max före mätöverfallet β 3 MJK Automation AB 2014

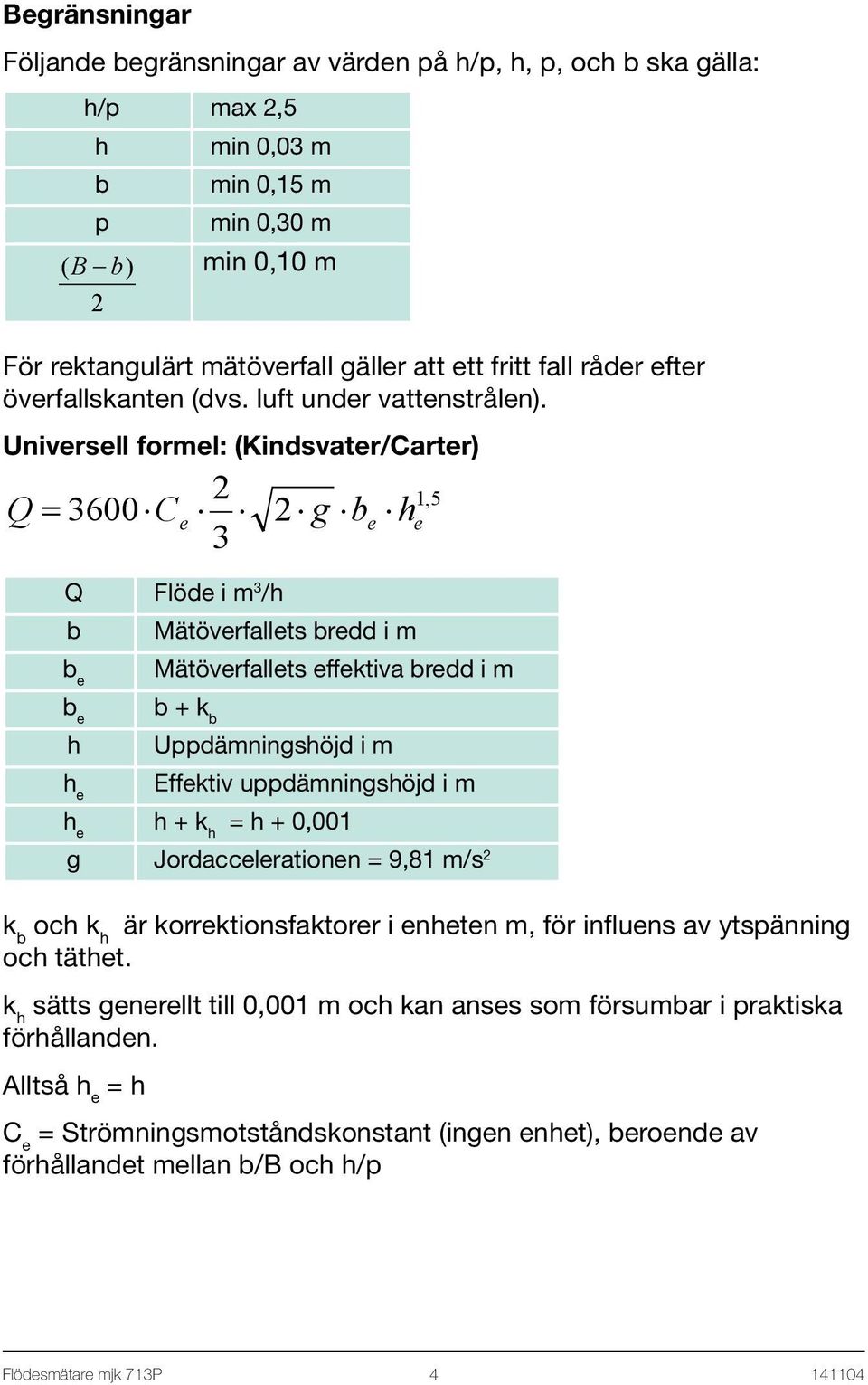

12 Begränsningar Följande begränsningar av värden på h/p, h, p, och b ska gälla: h/p max 2,5 h min 0,03 m b min 0,15 m p min 0,30 m ( B b) min 0,10 m 2 För rektangulärt mätöverfall gäller att ett fritt fall råder efter överfallskanten (dvs. luft under vattenstrålen). Universell formel: (Kindsvater/Carter) 2 Q = 3600 Ce 2 g be he 3 1,5 Q Flöde i m 3 /h b Mätöverfallets bredd i m b e Mätöverfallets effektiva bredd i m b e b + k b h Uppdämningshöjd i m h e Effektiv uppdämningshöjd i m h e h + k h = h + 0,001 g Jordaccelerationen = 9,81 m/s 2 k b och k h är korrektionsfaktorer i enheten m, för influens av ytspänning och täthet. k h sätts generellt till 0,001 m och kan anses som försumbar i praktiska förhållanden. Alltså h e = h C e = Strömningsmotståndskonstant (ingen enhet), beroende av förhållandet mellan b/b och h/p Flödesmätare mjk 713P

13 b/b k b [m] C e 0 0,0024 0,587-0,0023 h/p 0,2 0,0024 0,588-0,0018 h/p 0,4 0,0027 0,591+0,0058 h/p 0,6 0,0036 0,593+0,018 h/p 0,7-0,594+0,030 h/p 0,8 0,0042 0,596+0,045 h/p 0,9-0,598+0,064 h/p 1,0-0,0090 0,602+0,075 h/p C e 0,8 0,78 0,76 0,74 0,72 b/b=1,0 0,9 0,7 0,8 0,68 0,66 0,7 0,64 0,6 0,62 0,4 0,6 0,2 0,58 0,0 0,56 0 0,4 0,8 1,2 1,6 2 2,4 h/p 2.2 Rektangulära överfall utan sidokontraktion Vid rektangulära överfall där överfallet är lika brett som kanalen är det extra viktigt att kanalens är vertikala, raka, plana och parallella. Kanalens sidor ska fortsätta minst 0,3 h max efter överfallet. Mätöverfallet ska ha plana, fina ytor, dess godstjocklek ska vara 1-2 mm och kanten i flödesriktningen ska vara avfasad i 45 vinkel. Uppgifter överensstämmer med ISO 1438 samt Naturvårdsverkets allmänna råd 90:2 5 MJK Automation AB 2014

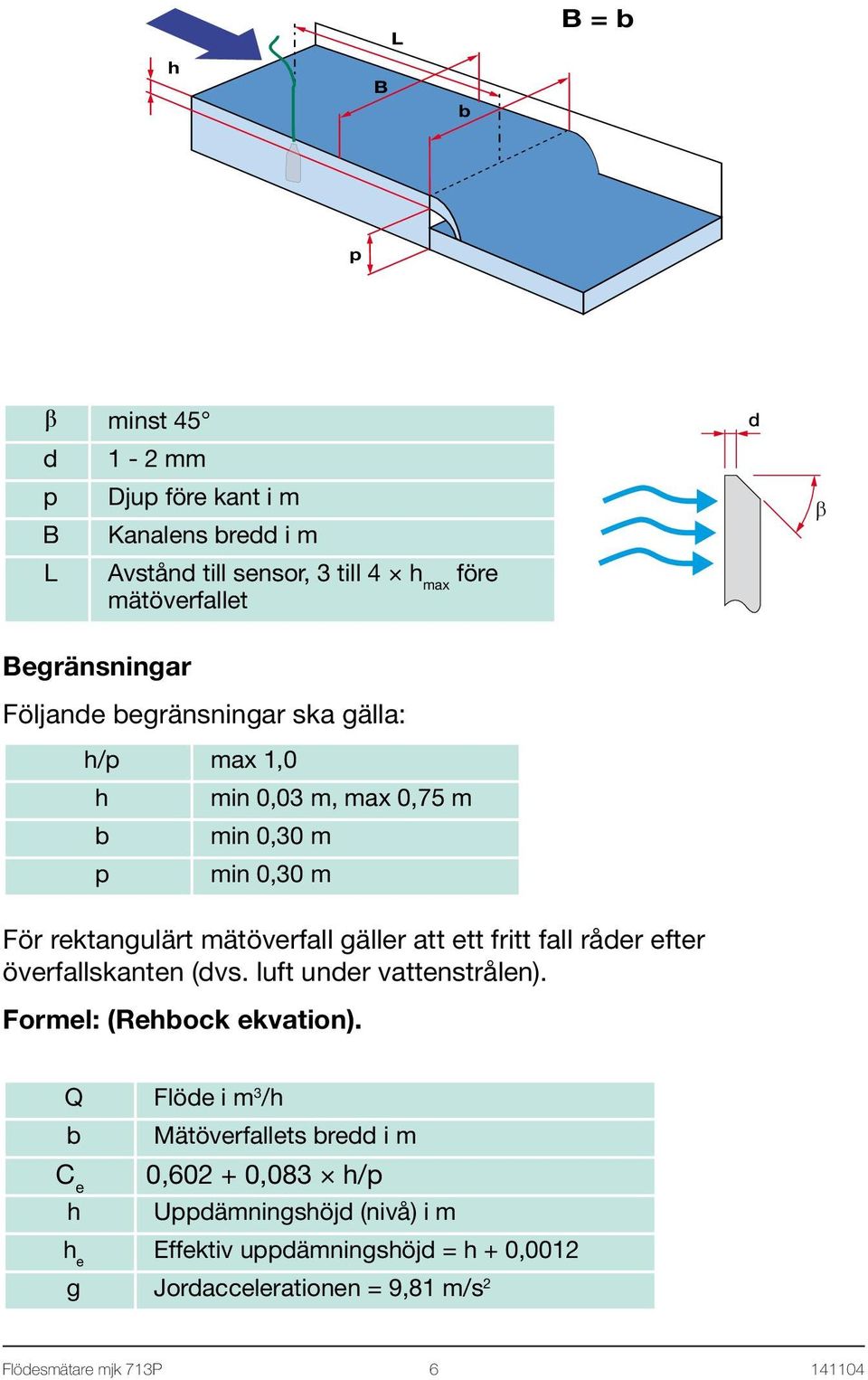

14 h B L b B = b p β minst 45 d d p B L 1-2 mm Djup före kant i m Kanalens bredd i m Avstånd till sensor, 3 till 4 h max före mätöverfallet β Begränsningar Följande begränsningar ska gälla: h/p max 1,0 h min 0,03 m, max 0,75 m b min 0,30 m p min 0,30 m För rektangulärt mätöverfall gäller att ett fritt fall råder efter överfallskanten (dvs. luft under vattenstrålen). Formel: (Rehbock ekvation). Q Flöde i m 3 /h b Mätöverfallets bredd i m C e h 0, ,083 h/p Uppdämningshöjd (nivå) i m h e Effektiv uppdämningshöjd = h + 0,0012 g Jordaccelerationen = 9,81 m/s 2 Flödesmätare mjk 713P

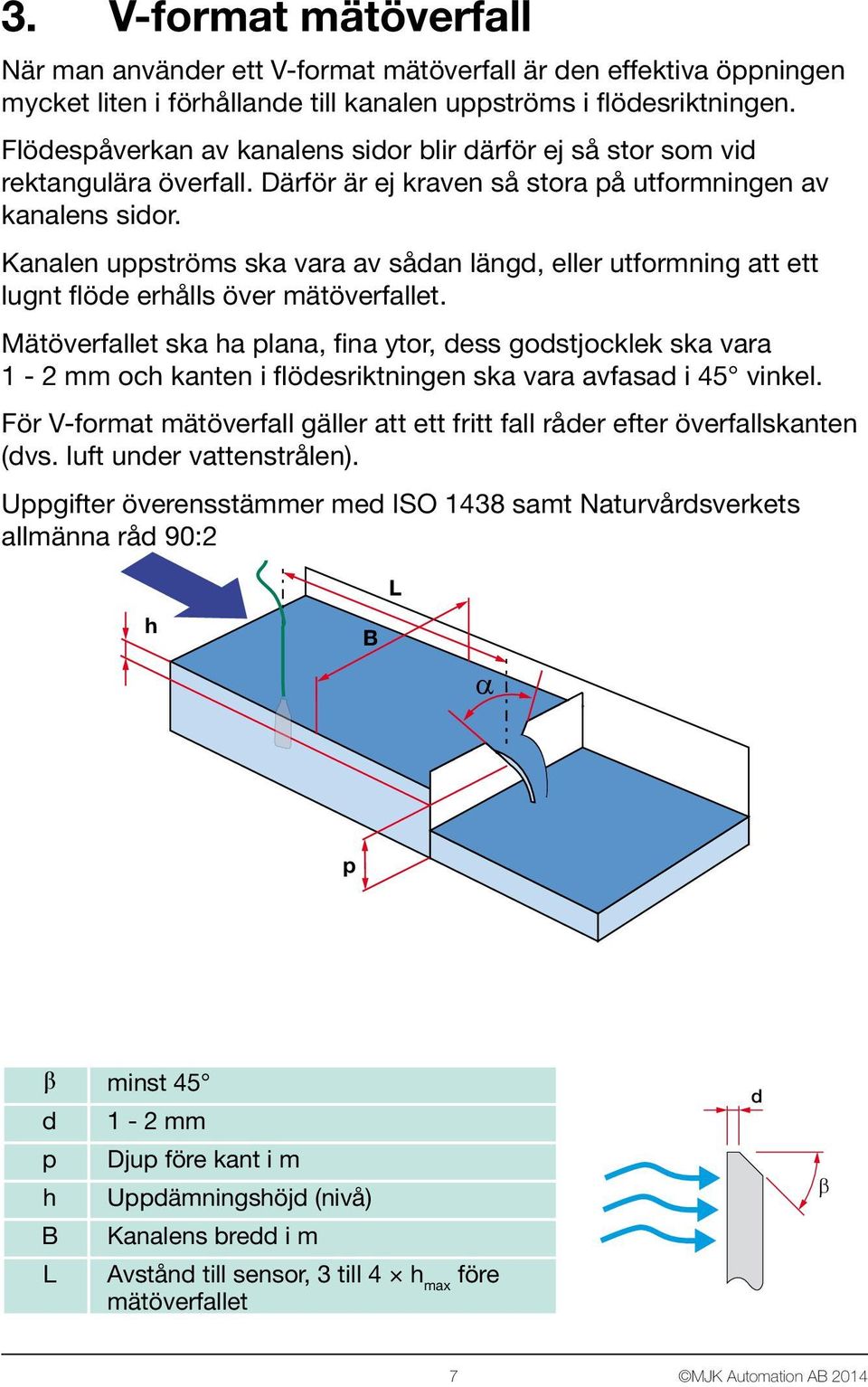

15 3. V-format mätöverfall När man använder ett V-format mätöverfall är den effektiva öppningen mycket liten i förhållande till kanalen uppströms i flödesriktningen. Flödespåverkan av kanalens sidor blir därför ej så stor som vid rektangulära överfall. Därför är ej kraven så stora på utformningen av kanalens sidor. Kanalen uppströms ska vara av sådan längd, eller utformning att ett lugnt flöde erhålls över mätöverfallet. Mätöverfallet ska ha plana, fina ytor, dess godstjocklek ska vara 1-2 mm och kanten i flödesriktningen ska vara avfasad i 45 vinkel. För V-format mätöverfall gäller att ett fritt fall råder efter överfallskanten (dvs. luft under vattenstrålen). Uppgifter överensstämmer med ISO 1438 samt Naturvårdsverkets allmänna råd 90:2 h B L α p β minst 45 d 1-2 mm p Djup före kant i m h Uppdämningshöjd (nivå) B Kanalens bredd i m L Avstånd till sensor, 3 till 4 h max före mätöverfallet d β 7 MJK Automation AB 2014

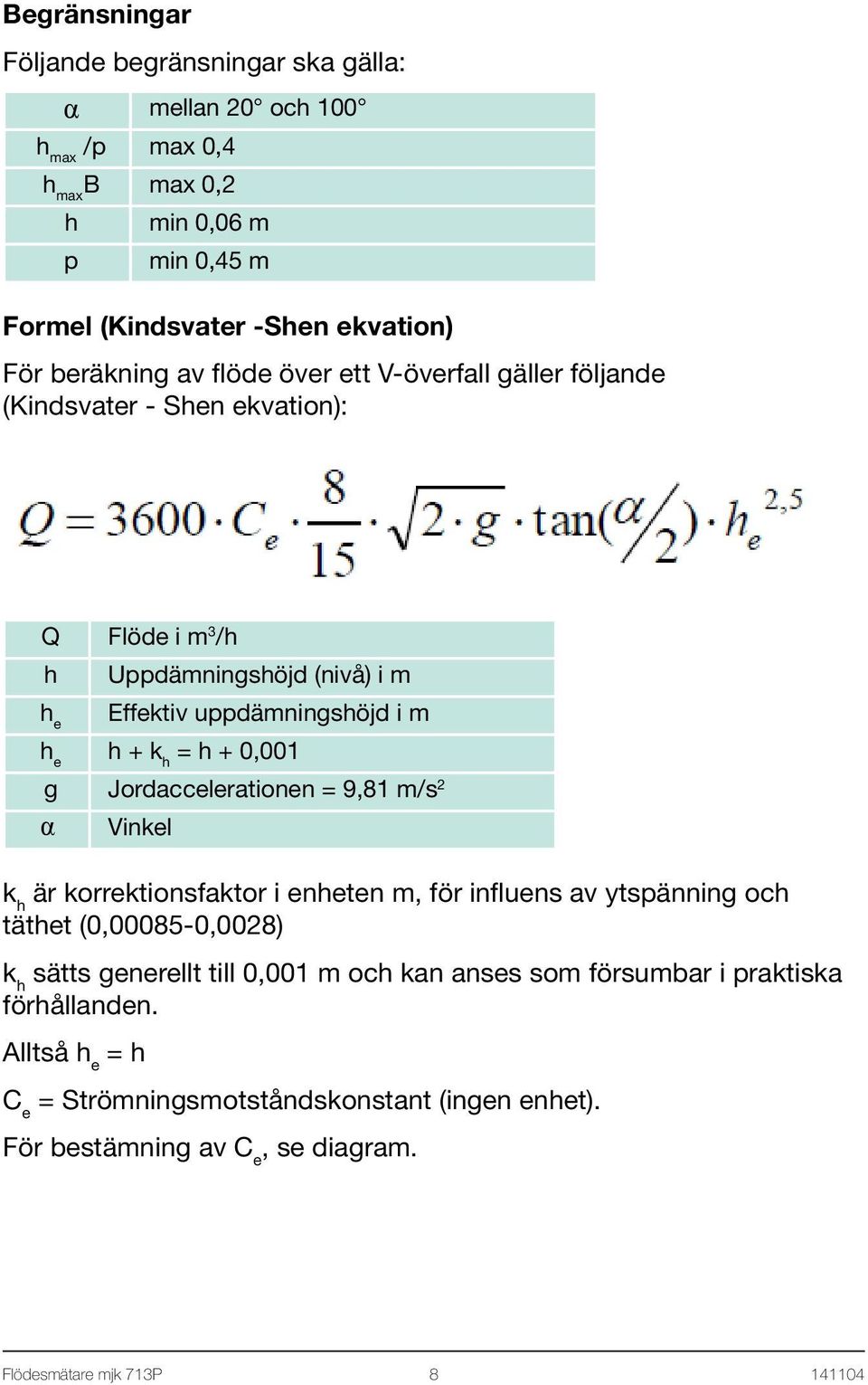

16 Begränsningar Följande begränsningar ska gälla: α mellan 20 och 100 h max /p max 0,4 h max B max 0,2 h min 0,06 m p min 0,45 m Formel (Kindsvater -Shen ekvation) För beräkning av flöde över ett V-överfall gäller följande (Kindsvater - Shen ekvation): Q Flöde i m 3 /h h Uppdämningshöjd (nivå) i m h e Effektiv uppdämningshöjd i m h e h + k h = h + 0,001 g Jordaccelerationen = 9,81 m/s 2 α Vinkel k h är korrektionsfaktor i enheten m, för influens av ytspänning och täthet (0, ,0028) k h sätts generellt till 0,001 m och kan anses som försumbar i praktiska förhållanden. Alltså h e = h C e = Strömningsmotståndskonstant (ingen enhet). För bestämning av C e, se diagram. Flödesmätare mjk 713P

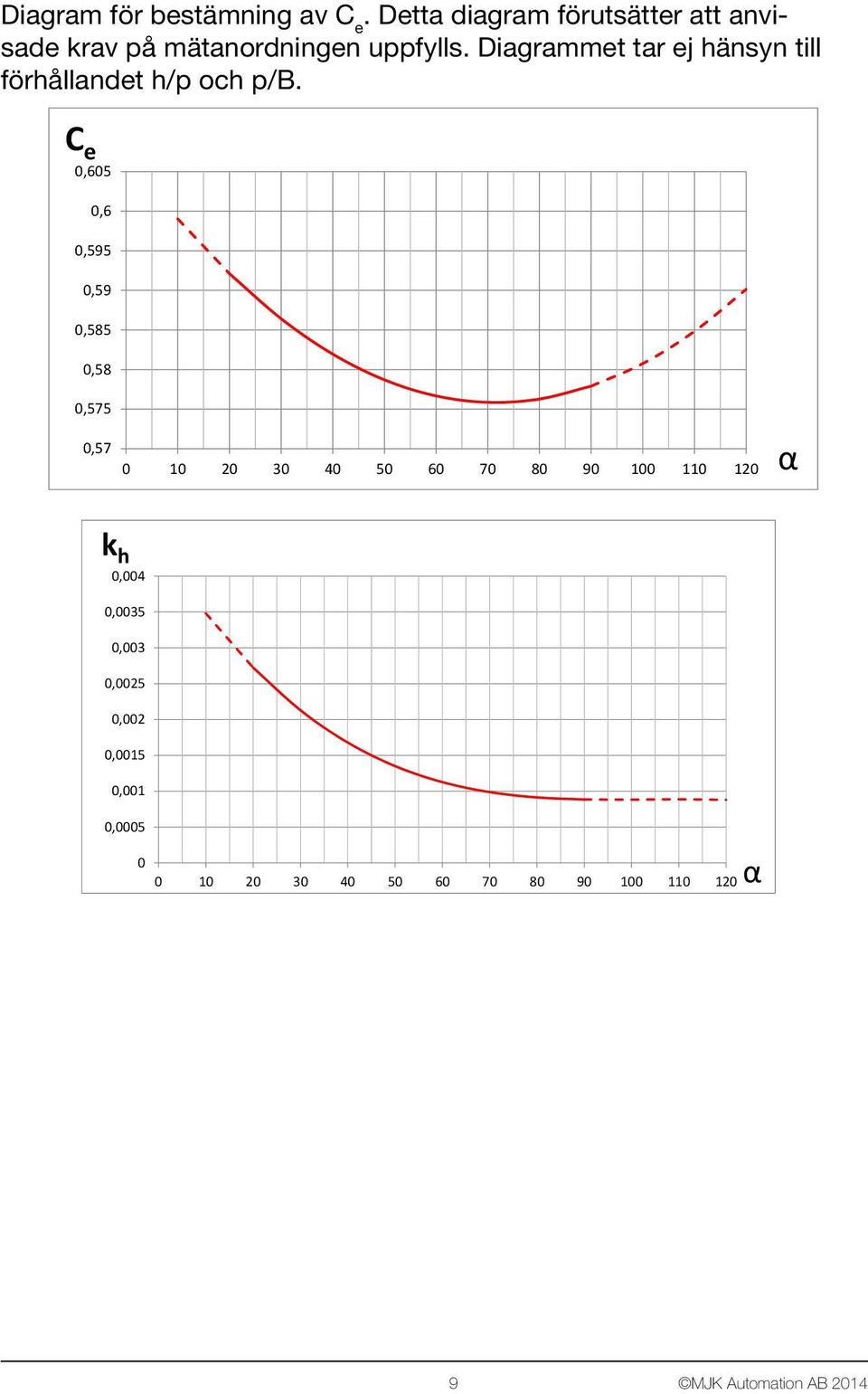

17 Diagram för bestämning av C e. Detta diagram förutsätter att anvisade krav på mätanordningen uppfylls. Diagrammet tar ej hänsyn till förhållandet h/p och p/b. C e 0,605 0,6 0,595 0,59 0,585 0,58 0,575 0, α k h 0,004 0,0035 0,003 0,0025 0,002 0,0015 0,001 0, α 9 MJK Automation AB 2014

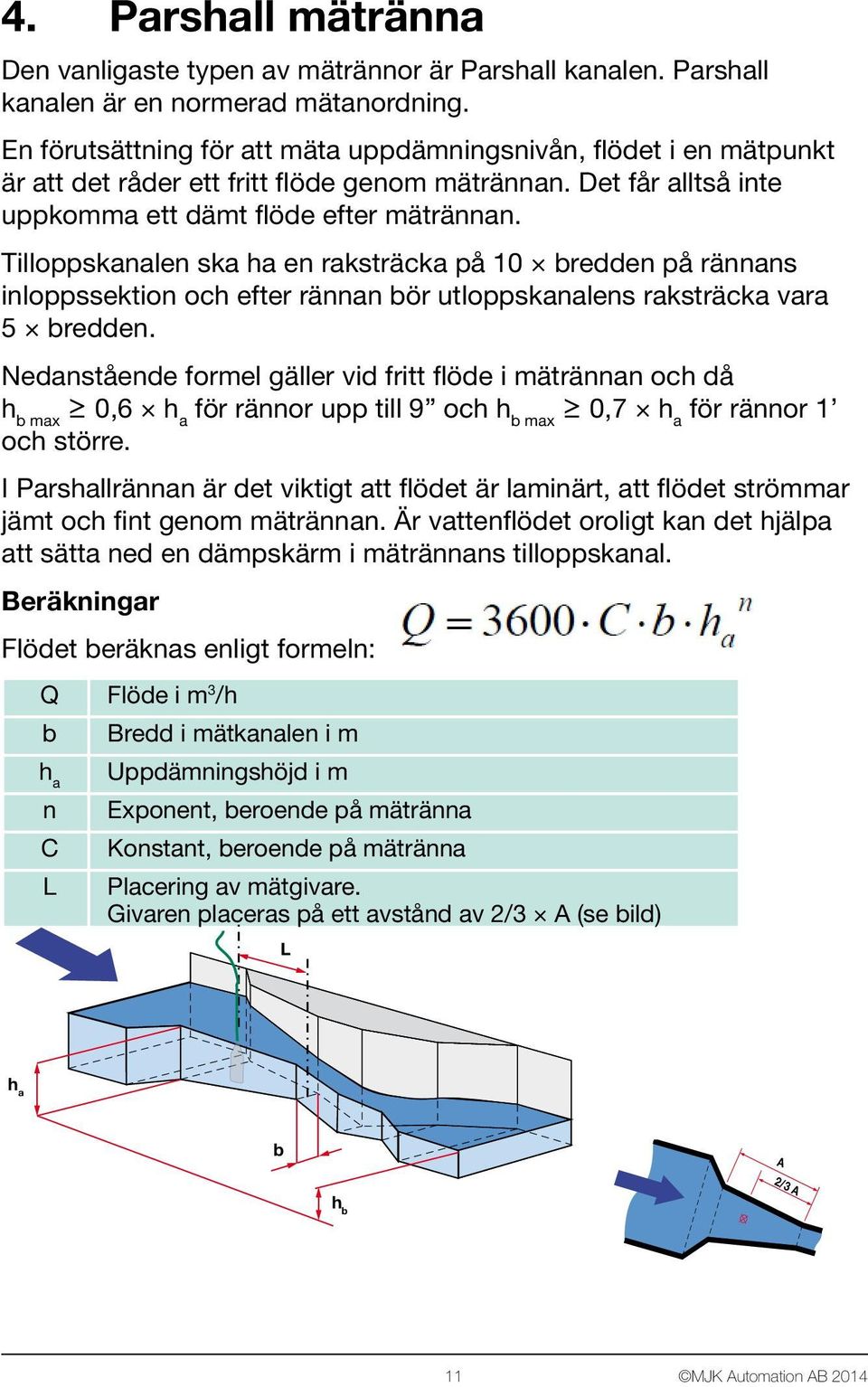

19 4. Parshall mätränna Den vanligaste typen av mätrännor är Parshall kanalen. Parshall kanalen är en normerad mätanordning. En förutsättning för att mäta uppdämningsnivån, flödet i en mätpunkt är att det råder ett fritt flöde genom mätrännan. Det får alltså inte uppkomma ett dämt flöde efter mätrännan. Tilloppskanalen ska ha en raksträcka på 10 bredden på rännans inloppssektion och efter rännan bör utloppskanalens raksträcka vara 5 bredden. Nedanstående formel gäller vid fritt flöde i mätrännan och då h b max 0,6 h a för rännor upp till 9 och h b max 0,7 h a för rännor 1 och större. I Parshallrännan är det viktigt att flödet är laminärt, att flödet strömmar jämt och fint genom mätrännan. Är vattenflödet oroligt kan det hjälpa att sätta ned en dämpskärm i mätrännans tilloppskanal. Beräkningar Flödet beräknas enligt formeln: Q Flöde i m 3 /h b Bredd i mätkanalen i m h a Uppdämningshöjd i m n Exponent, beroende på mätränna C Konstant, beroende på mätränna L Placering av mätgivare. Givaren placeras på ett avstånd av 2/3 A (se bild) L h a b A 2/3 A h b 11 MJK Automation AB 2014

21 5. Palmer & Bowlus kanal Palmer & Bowlus kanalen kännetecknas av den cirkulära anslutningen som gör att den är enkel att applicera till rörledningar. Mätkanalen är utformad för att mäta på % av det totala flödet. Palmer-Bowlus flödesmätrännor finns för normalt montage, t.ex. som en del av en rörledning samt även som en insticksränna. Palmer Bowlus rännan är lite speciell då den kan appliceras som en del av ett rörsystem utan så kallat fritt fall efter rännan. D/2 D D För Palmer & Bowlus mätkanaler med dimensioner 6, 8, 10, 12, 15, 18, 24, 30 är flödesformler förinställda i flödesmätaren I menyn Programmering av flödesberäkning, väljs P-B mätränna och aktuella storlek. Kontakta MJK för datablad på mätrännor. 13 MJK Automation AB 2014

23 6. Tekniska data Nivågivaregivare: mjk 3400, keramisk kapacitiv Mätområde Matningsspänning Signal Kabellängd 30 cm eller 100 cm som standard V DC 4-20 ma Temperatur C Mätnogrannhet Dimension Material Kabel Montage Flödesmätare mjk 713P Matningsspänning 12 meter, fritt förlängningsbar ± 0,2 % FS Ø mm Hus i PPS (Polyfenylensulfid, Ryton ), keramiskt membran 99,9 % Al 2 O 3, O-ring i Viton tätar mot membran, Kabel i PUR (Polyuretan) Standard 12 m, skärmad, dragavlastad 1 RG montagegänga Temperaturområde C Ingångssignal Mätonogrannhet V AC, ( V AC, 24 V AC), 10 VA 2-tråd, 4-20 ma ±1 % (min ±1mm) Reläutgångar Relä 1-4 (4 st), belastning 250 V, 4 A ohmsk. Max 100 VA induktiv. Reläer kan väljas för flöde >0, provtagarutgång, larm, räknepulser. Transistorutgång Räknepuls, one-shot, programmerbar 100 ms - 10 s, max 36 V / 50 ma. ma strömutgång 0 eller 4-20 ma, max 500 Ω, galvaniskt isolerad. Beräkningsfunktion Programmerade formler för V-skibord, Rektangulärtskibord, Parshall, P-B rännor, egen linjärisering eller egen formel. Indikering Display för avläsning och inställning, 2 24 tecken Dimension mm (h b d) Kapsling IP 65 Montage Lokalt väggmontage eller panel montage med montagesatts. 15 MJK Automation AB 2014

24 Tillbehör Panelmontagelåda mjk 794 MJK870-1 Rörarmatur mjk 870, längd 1 m MJK870-1,5 Rörarmatur mjk 870, längd 1,5 m MJK870-2 Rörarmatur mjk 870, längd 2 m MJK861 Montagekonsol mjk 861 MJK862 Flänskonsol mjk Kopplingsdosa med avluftning Flödesmätare mjk 713P

25 7. Mekaniska mått Flödesmätare mjk 713P PG9 4 PG11 1 PG13,5 20 Panelmontagetillsats mjk ,5 mm 229,5 mm 65 mm 216,5 mm 192,5 mm 17 MJK Automation AB 2014

26 Nivågivare mjk 3400 Diameter Längd inkl. gänga Montagegänga 50 mm 164 mm 1 RG Konsol mjk 861 Vägg/kantfäste, syrafast stål Rörarmatur mjk 870 Standard rörlängd 100 cm, syrafast stål Flödesmätare mjk 713P

27 8. Montage av nivågivaren Följande bilder och scheman visar montage av nivågivare (tryckgivare). När mätutrustningen är monterad ska den ställas in i menyn nivågivare, inställningsdata ange den aktuella givarens mätområde, etc. Se progammenyn. Givarens membran kan monteras på en lägre nivå än 0-flöde (överfallskanten). Detta är bra då givarens membran alltid kan hållas vått. 0-punktsundertryckning justeras i menyn Nivågivare inställning, 0-punkt justering nivå. Mätområde (h max ) h max 0-nivå 0-punktsundertryckning 4 h max 19 MJK Automation AB 2014

29 9. Elektrisk anslutning Matningsspänning till mjk 713 är 230 V AC. De fyra reläutgångarna (D1-D4) kan väljas för olika funktioner, se programinställning Digitala utgångar Transistorutgången (D5) är alltid en pulsutgång, räknepulser. ma-utgången kan väljas för 0 eller 4-20 ma. Plint 21 = + och plint 22 = - Nivågivaren inkopplas med plus, minus och skärm till respektive plintnummer. Flödesmätare 713P F A B GND Matning 230 V AC Nivågivare Relä1 Relä2 Relä3 Relä4 Digital signal eller relä5 Utgångsreläer ma-utgång 0-20 ma eller 4-20 ma RS 232 Nivågivare Plint 1 nr 1 + Plint 2 nr 2 - Plint 3 nr 3 skärm ma-utsignal Plint eller 4 20 ma Plint MJK Automation AB 2014

31 10. Funktioner för avläsning och inställning (programmering) På flödesmätaren finns fyra funktionsknappar för avläsning: Q(t) Avläsning av medelflöde, m 3 /h. ΣQ Avläsning av summerat flöde, m 3. ALARM Larmhistorik. SAMPLE Provtagning. Genom att trycka på knapparna kan aktuella flöden, summerade flöden, larmhistorik och hur många prov som tagits med provtagningsutrustning avläsas. Se följande sida som beskriver knapparna. De andra knapparna till höger på flödesmätaren är avsedda för inställningar (programmering). Se följande sidor som visar alla programinställningar och hur man går tillväga. Ett tips under normal användning och vid kontroll av mätgivaren kan vara att trycka på menu-knappen. Då visas en servicebild som visar nivå i cm, ma-signalens värde samt reläutgångarnas läge. 23 MJK Automation AB 2014

32 Flödesmätare mjk 713 finns i två varianter: 713U med ultraljudsgivare 713P med nivå/tryckgivare Program finns som standard för vanlig flödesmätning eller för bräddningsregistrering, väljs i programmeny huvudfunktioner Nollställa räkneverk Tryck på knappen ΣQ för att visa räkneverken, tryck ENTER för att nollställa respektive räkneverk. Flödesmätare mjk 713P

33 11. Funktionsknappar för displayvisning Visar aktuellt flöde i m 3 /h Visar summerat flöde i m 3 Visar 10 senaste larm Visar provtagar start Q(t) ΣQ(t) ALARM SAMPLE För kontinuerlig flödesmätning För bräddningsregistrering 18/05/13 11:44:10 18/05/13 11:44:10 18/05/13 12:47:10 LARM #: LARM TYP/UTG. 18/05/13 12:56:10 FLÖDE XXX,XX m3/h MÄNGD: XXXXX m3 ANTAL BRÄDDNING: XX 18/05 08:37 18/05 09:25 ANTAL PROV: XX MEDELFLÖDE 1 TIM FLÖDE XXX,XX m3/h 1 TIM 10:00-11:00 MÄNGD: XXX m3 18/05/13 12:49:07 BRÄDDAD TID: mm:ss Tio senaste larmhändelserna och aktuell reläutgång med starttid och stopptid. IDAG 00:00-11:56 ANTAL PROV: XXX IDAG 00:00-11:48 BRÄDDAD MÄNGD 24 TIM 17/05/13 MÄNGD: XXXXX m3 TOTALT: XXXX m3 ANTAL PROV: XXX MEDELFLÖDE 24 TIM FLÖDE XXX,XX m3/h 24 TIM 17/05/13 MÄNGD: XXXX m3 MÄNGD VID SENASTE BRÄDDNING: XXX m3 Tryck på respektive funktionsknapp för avläsning. För att stega ner i avläsningsblocken, tryck ytterligare en gång osv. START 13/05 16:15 STOPP 13/05 16:25 00:10 Var som helst i ovan beskrivna avläsningsfunktioner kan man trycka MENU-knappen för att läsa av nivå i cm, ma-utsignal samt de 5 digitala utgångarnas läge. För att nollställa räknare: Välj aktuell räknare, tryck ENTER. NIVÅ = 23,5 cm I = 16,23 ma D1=1 D2=0 D3=0 D4=1 D5=0 Tryck MENU-knappen Display visar nivå i cm etc. Tryck ESC-knappen för att gå tillbaka SPRÅK SVENSKA NORSKA Tryck MENU-knappen för att komma in i inställningsnenyerna. Se vidare Inställning/programmering. För Inställning/programmering Bläddra mellan menyer med MENU-knappen gå in i menyer med ENTER, ändra val och värden med PIL-knapparna. Bekräfta med ENTER. Återgå med ESC-knappen. Välj alternativ med PIL-knapparna. Det är det övrersta alternativet som gäller. Bekräfta med ENTER. Gå vidare i inställningsmenyer med MENU. 25 MJK Automation AB 2014

35 12. Inställning / programmering menu-knapp PROGRAMMERING AV NIVÅGIVARE PROGRAMMERING AV menu-knapp menu-knapp menu-knapp HUVUDFUNKTIONER INSTÄLLNINGSDATA FLÖDESBERÄKNING ANGE TID OCH DATUM 21/05/13 10:27:32 VAL AV GIVARE OCH MÄTOMR ,0 cm ,0 cm OPTIONAL RANGE (valfritt omr.) ,0 cm FLÖDE ENHET Välj med PIL-knapparna m3/h l/s Välj med PIL-knapparna KOD ÖNSKAS EJ ÖNSKAS VÄLJ MÄTANORDNING Välj med PIL-knapparna 0-PUNKTJUSTERING NIVÅ X,X cm För ev. justering av 0-nivå (normalt 0,0) V-FORMAT MÄTÖVERFALL REKTANGULÄRT ÖVERFALL EGEN LINJÄRISERING EGEN FORMEL PARSHALLRÄNNA P-B RÄNNA Om kod har valts (önskats) ANGE NY KOD Använd PIL-knapparna NIVÅGRÄNS FÖR FLÖDESBERÄKNING X,X cm PARSHALL RÄNNA P - B RÄNNA MÄTNING KONTINUERLIG BRÄDDMÄTN Nivågräns som blockerar flödesberäkning (klippgräns) 1 Parshall ränna 0,55-15,61 m3/h... 3 Parshall ränna 62,7-5137,5 m3/h 6 Palmer-Bowlus ränna 3,53-32,10 m3/h Palmer-Bowlus ränna 198, ,1 m3/h Välj funktion för normal flödesmätning eller bräddregistrering. NIVÅ VID MAXFLÖDE(h) XX,XX m3/h XX,X cm V-FORMAT ÖVERFALL REKT. ÖVERFALL Om program för bräddregistrering valts: BRÄDDNINGSMÄTNING FÖRDRÖJNING mm:ss XX:XX Fördröjningstid innan bräddning accepteras. Ange önskad max mäthöjd, display visar flöde vid vald höjd (h) MEDELVÄRDE NIVÅMÄTN ÖVER TID 1 sek Välj ev. längre tid för medelvärdesberäkning - VALFRI VINKEL...ANGE VINKEL ,1 V-FORMAT - 53,1 V-FORMAT - 90,0 V-FORMAT V-FORMAT ÖVERFALL TOTAL KANALBREDD (B) XXX,X cm TOTAL KANALBREDD (B) XXX,X cm REKT. ÖVERFALL MÄTBREDD (b) XXX,X cm V-FORMAT ÖVERFALL REKT. ÖVERFALL BRÄDDNINGSREGISTRERING FÖRDRÖJNING hh:mm XX:XX DJUP FÖRE KANT (P) XXX,X cm DJUP FÖRE KANT (P) XXX,X cm Fördröjningstid innan bräddning registreras. EGEN LINJÄRISERING EGEN FORMEL ANTAL PUNKTER FLÖDE/NIVÅ (1-10) XX EGEN FORMEL ANGE EXPONENT 1,000 MENU-knappen För att gå in i meny-block samt för att gå till nästa huvudmeny (Ange antal punkter i linjäriseringen) ANGE NIVÅ PUNKT 1 XX,X cm EGEN FORMEL ANGE FAKTOR 1000 ECS-knappen Tillbaka (alltid tillbakagång) ANGE FLÖDE PUNKT 1 XXX m3/h ENTER-knappen Gå ner i meny, bekräfta ny inställning Gå igenom samtliga punkter. Ändra med PIL-knapparna och bekräfta med ENTER PIL-knappar Öka värde eller skifta val PIL-knappar Minska värde eller skifta val Bläddra mellan menyer med MENU-knappen gå in i menyer med ENTER, ändra val och värden med PIL-knapparna. Bekräfta med ENTER. Gå tillbaka med ESC-knappen. 27 MJK Automation AB 2014

36 Inställning / Programmering fortsättning från föregående sida menu-knapp PROGRAMMERING AV DIGITALAUTGÅNGAR menu-knapp PROGRAMMERING AV ANALOG UTGÅNG menu-knapp VÄLJ DIGITAL UTGÅNG ( 1-5 ) 1 ANALOG UTGÅNG 4-20 ma 0-20 ma Välj med PIL-knapparna Välj med PIL-knapparna VÄLJ FUNKTION FÖR DO EJ I DRIFT - RÄKNEPULS - PROVTAGNING - FLÖDE > 0% - LARM HÖGT FLÖDE - LARM LÅGT FLÖDE - LARM 24 h MÄNGD - LARM 1 h MÄNGD - LARM GIVARFEL Välj funktion för resp. utgång med PIL-knapparna OBS! Utgång nr 5 är alltid en räkneutgång högt flöde räknepuls lågt flöde provtagning ANGE GRÄNS FÖR HÖGT FLÖDE XXX,XX m3/h dygns-mängd tim-mängd givarfel ANGE GRÄNS FÖR LÅGT FLÖDE XXX,XX m3/h flöde > 0% ANGE MÄNGD FÖR PULS XXX,X m3 Ange önskat antal m 3 per puls ANGE MAX MÄNGD 24 h XXXX,XX m3 ANGE MAX MÄNGD 1 h XXXX,XX m3 RELÄ # ON - TID Ange önskad pulslängd X,X sek ANGE TIDFÖRDRÖJNING PÅ SIGNAL mm:ss XX,XX Ange fördröjning med PIL-knapparna RELÄ # NO NC Ange reläfunktion med PIL-knapparna Bläddra mellan menyer med MENU-knappen gå in i menyer med ENTER, ändra val och värden med PIL-knapparna. Bekräfta med ENTER. Gå tillbaka med ESC-knappen. Flödesmätare mjk 713P

37 13. Inställningslista Inställningslista för flödesmätare 713P Kund: Serienr: Datum: Installationsplats: PROGRAMMERING AV HUVUDFUNKTIONER Behörighetskod: Önskas Kod: Önskas ej Typ av mätning: Kontinuerlig Bräddregistrering Bräddningsmätning fördröjning: Bräddningsregistrering fördröjning: min s h min TRYCKGIVARE - INSTÄLLNINGSDATA Givare typ: Mätområde: 0-punktsjustering: Nivågräns för flödesberäkning: Nivå vid max flöde: Medelvärde nivåmätning, över tid: cm cm cm sekunder 29 MJK Automation AB 2014

38 PROGRAMMERING AV FLÖDESBERÄKNING Flöde enhet: m 3 /h l/s Mätanordning: Parshallränna Palmer & Bowlus ränna V-format överfall Rektangulärt överfall Område Område Vinkel Bredd (b) grader cm m 3 /h m 3 /h Total kanalbredd (B): Djup före kant: cm cm Egen linjärisering ( flöde nivå, Q(h) ) Mäthöjd (h) Flöde (Q) Egen formel: Exponent Faktor PROGRAMMERING AV DIGITALA UTGÅNGAR ANALOGUTGÅNG DO1 DO2 DO3 DO4 DO ma NO 0-20 ma NC Ej i drift Räknepuls X Provtagning Flöde > 0% Larm högt flöde Larm lågt flöde Larm 24 h mängd Larm 1 h mängd Larm givarfel Tidsfördröjning på signal m 3 per puls On-tid Flödesmätare mjk 713P
