1 ULTRALJUDS NIVÅTRANSMITTER

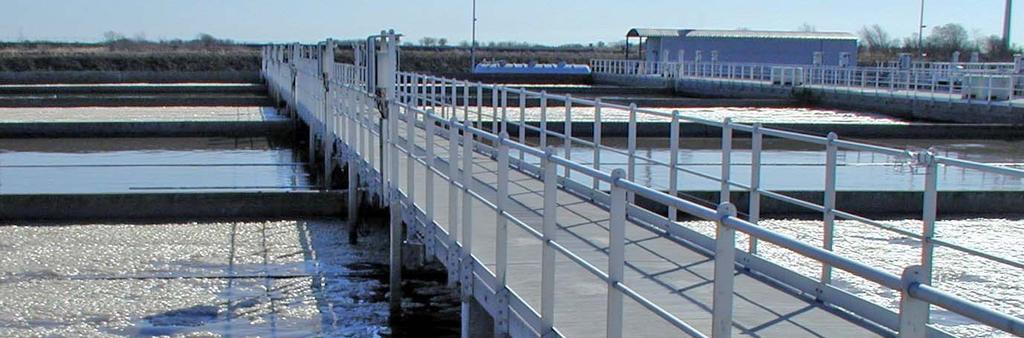

2 ANPASSBAR TILL ALLA STÄLLEN DÄR NIVÅ MÄTS MJK s Shuttle har en högeffekt funktion som ger stabila, pålitliga nivåmätningar. Till ultraljudsgivarna fi nns robusta montagetillbehör i rostfrittstål. Naturligtvis är MJK s applikationserfarenhet tillgänglig så ni får ut det mesta av er nivåmätapplikation. Typiska applikationen är mätning och kontroll av nivå Avloppspumpstationerr Slambasänger Vattenreservoarer Tankar och containers Nivå i kanaler Flödesmätanordningar Bräddnivåer

3 FINESS, FUNKTION, KVALITÉ OCH PRISVÄRT MJK s Shuttle mäter, visar, överför och kontrollerar nivåer. Shuttle kan även styra pumpar t.ex. två pumpar i alternerande drift. Med MJK s kabelanslutna givare är det enkelt att placera display på lämpligt ställe och den stora displayen möjliggör avläsning på avstånd. Shuttle har en enkel uppstarts procedur som är lätt att följa och det är enkelt att modifi era inställningar för alla funktioner, kontroller och signalbehandling. Den avancerade mjukvaran säkerställer riktig och tillförlitlig funktion även i svåra applikationer.

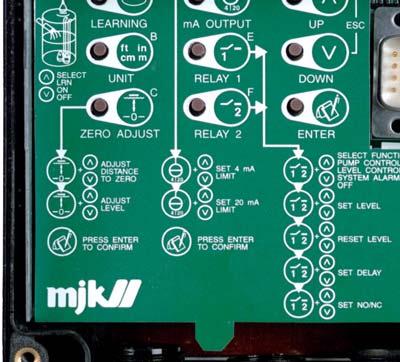

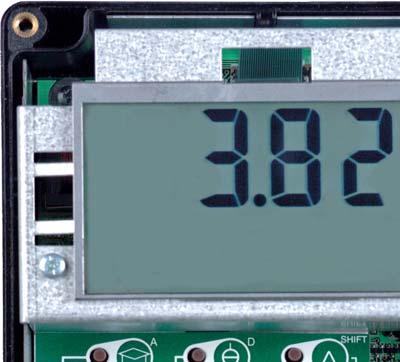

4 INGET HAR UTELÄMNATS Stor, tydlig display för avläsning och inställning. Signalstyrkan kan kontrolleras. Två inbyggda reläer för larm eller alternerande pumpstyrning. Shuttle har två möjliga spänningsmatningar V DC eller 230 V AC. Inlärningsfunktion med hög upplösning fi nns inbyggd för att eliminera falska ekon och mätfel. Omfattande självtest och signalhanterings funktioner fi nns tillgängliga för att hitta de optimala inställningarna för riktig och tillförlitlig funktion.

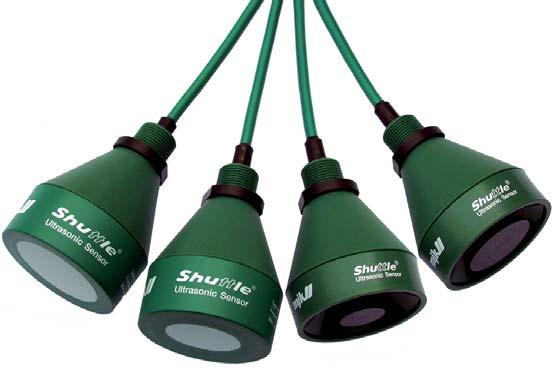

5 ANPASSA GIVARE TILL AKTUELL APPLIKATION dB 0 30 Oberoende om nivån skall mätas vid ett skibord, en slamfi cka, en fuktig brunn eller en reservoar, så har MJK rätt givare för applikationen. Shuttle systemet kan mäta områden så små som 0 till 10 cm upp till så stora områden som 0 till 24 m. MJK s givare med spridningsvinkel på 3 koncentrerar effekten för att hantera turbulens och störningar på ytan, och tillåter montering i brunnar med mycket utrustning eller på sidoväggar. MJK s givare med bredare ultraljudsutbredning har fördelar då det gäller nivåmätning mot fasta material och vid längre mätavstånd. MJK s Shuttle givare fi nns godkända för Ex-miljö. MJK kan också tillhandahålla kemikalieresistenta givare för t.ex. kemtankar.

6 Shuttle Givare Mätområde Frekvens Temperaturområde Temperaturkompensation Vätskor: 0-10 cm till 0-25 m Fasta material: 0-4 m till 0-10 m 30 khz, 40 khz eller 50 khz -20 till +60 C Inbyggd -20 till +60 C Spridningsvinkel 3, 6 eller 7 Material Beror på givarmodell, se datablad för respektive givare Kapsling IP 68 (dränkbar till 10 m) Shuttle Förstärkare Mätnogrannhet Bättre än 0,2% Insignal Analog utsignal Från ultraljudsgivaren Aktiv 4-20mA galvaniskt skiljd, max. loop motstånd 500 Ohm Digital utsignal Två elektromekaniska reläer. (max 50 V DC / 1 A) Inställning och justering Display Spänningsmatning Material Med tangetbord innanför frontlocket Extra stor LCD display med 4 siffror, 18 statusindikatorer 230/115 V AC, 50 / 60 Hz ± 10 % och V DC Effekt förbrukning max. 2 W Glasfi berarmerad polykarbonat Kapsling IP 65 SE Shuttle broschyr 0803 MJK Automation AB Nytorget 4 S Säffl e Sweden Tel.: Fax: kontoret@mjk.se MJK Automation A/S Byageren Nærum Denmark Tel.: Fax: mjk@mjk.dk MJK Automation AS Prins Chr.Augusts Plass Moss Norway Tel.: Fax: mjk@mjk.no MJK Automation B.V. Hoofdweg 667 A 2131 BB Hoofddorp Holland Tel.: Fax: mjknl@mjk.com MJK Automation P/L Unit 8/69 Acacia Road Ferntree Gully 3156 Victoria Australia Ph: Fax: mjkaus@mjk.com MJK North America Inc. 37 Sherwood Terrace, #126 Lake Bluff IL USA Toll Free: (877-MJK-LINK) Local: Fax: mjkusa@mjk.cmm
