1 Instruktion Instruktion SUSIX Slamhaltsmätare 7301 GWT Instruktion 7110 SuSix

2 Instruktion Slamhaltsmätare 7301 GWT Innehållsförteckning 1. Allmän beskrivning Front med beskrivning av funktioner Tekniska data Elektrisk inkoppling Montage/mått Idrifttagning av 7301GWT Underhåll Montageritningar Anteckna val och inställningar i inställningslistan på sista sidan i instruktionsboken. Detta förenklar om utrustningen ska omprogrammeras. Tack för att du valt en mjk produkt Mjk Automation AB Box SÄFFLE Tel Fax E-post kontoret@mjk.se Instruktion 7301GWT 1

3 Instruktion 7301GWT 2

4 1. Allmän beskrivning Slamnivåvakt 7300 används för att detektera 1 eller 2 slamnivåer. Då mätsignalen överskrider eller underskrider ett inställt värde drar ett relä efter inställd fördröjningstid. Givaren mäter slamhalten med infrarött ljus och kompenserar för beläggning, temperatur och kringljus. Givaren levereras för neddoppning eller för in-line montage i rörsystem. Applikationer - Sedimentering primärslam - Nivå i slamförtjockare - Slamnivå i sedimenteringsbassänger på vattenverk, reningsverk och industriella reningsanläggningar. - Utsläppskontroll vid industri eller reningsverk Instruktion 7301GWT 3

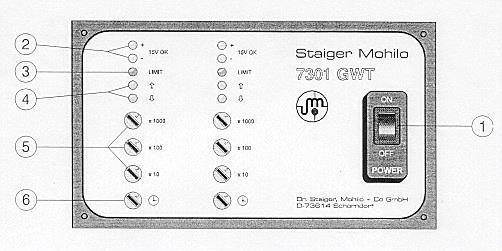

5 2. Front med beskrivning av funktioner 1. On/off-knapp 2. Lysdioder för kontroll av matningsspänning till givare 3. Inställt gränsvärde överskridet 4. Indikerar om slamhalten är under eller över inställt gränsvärde 5. Justerbara omkopplare för gränsvärde 6. Omkopplare för tidsfördröjning Gränsvärdesdonet används för att kontinuerligt kontrollera slamhalt i t ex förtjockare, sedimenteringsbassänger, utpumpning av slam samt utsläppskontroll. Gränsvärdet justeras via omkopplare (5) direkt på fronten. För inställningsförfarande se Idrifttagning. Instruktion 7301GWT 4

6 3. Tekniska data Mätförstärkare 7300 GWT Mätprincip Pulserande IR-ljus Matningsspänning 230 V Ac Effektförbrukning 12 VA max Utsignal Reläkontakt, 250 V Ac/2A, 30 V Dc/1A., NO eller NC Gränsvärde Inställbart i mätområde Tidsfördröjning 2, 3, 4, 6, 8, 16, 24, 32 s eller 1, 2, 4, 8, 16 min Indikering Diod för gränsvärde Diod för givarfel Diod för reläaktivitet Givarkablage Max 200 m mellan givare och mätförstärkare Som standard levereras neddoppningsgivare med 13 m kabel och in-line givare med 1 m kabel Givaranslutning Kontaktdon Kapsling IP65 Vikt 2,1 kg Mått 241 x 185 x 114,5 mm (bxhxd) Mätgivare SAMT-T och SAM-E Material , SS316 Rostfritt stål Temperatur 0-50 C Ljuskälla Dubbel infraröd LED Våglängd 800 nm (infraröd fototransistor) Mätnoggrannhet + 1% Mätområde minsta 0-5 SiO2/l 0-1 g Normalslam 0-0,5 g Primärslam största gsio2/l 0-12 g Normalslam 0-6 Primärslam NS: Normal aktivt slam PS: Primärslam Man kan även använda andra givare till 7301GWT, för tekniska data hänvisas till datablad för aktuell givare. Instruktion 7301GWT 5

7 4. Elektrisk inkoppling GW1 Reläkontakt givare 1 GW2 Reläkontakt givare 2 OBS! Givare bör ej anslutas och frånkopplas när MJK 7301GWT är påslagen. Stäng av 7301GWT vid utbyte, frånkoppling av givare. Instruktion 7301GWT 6

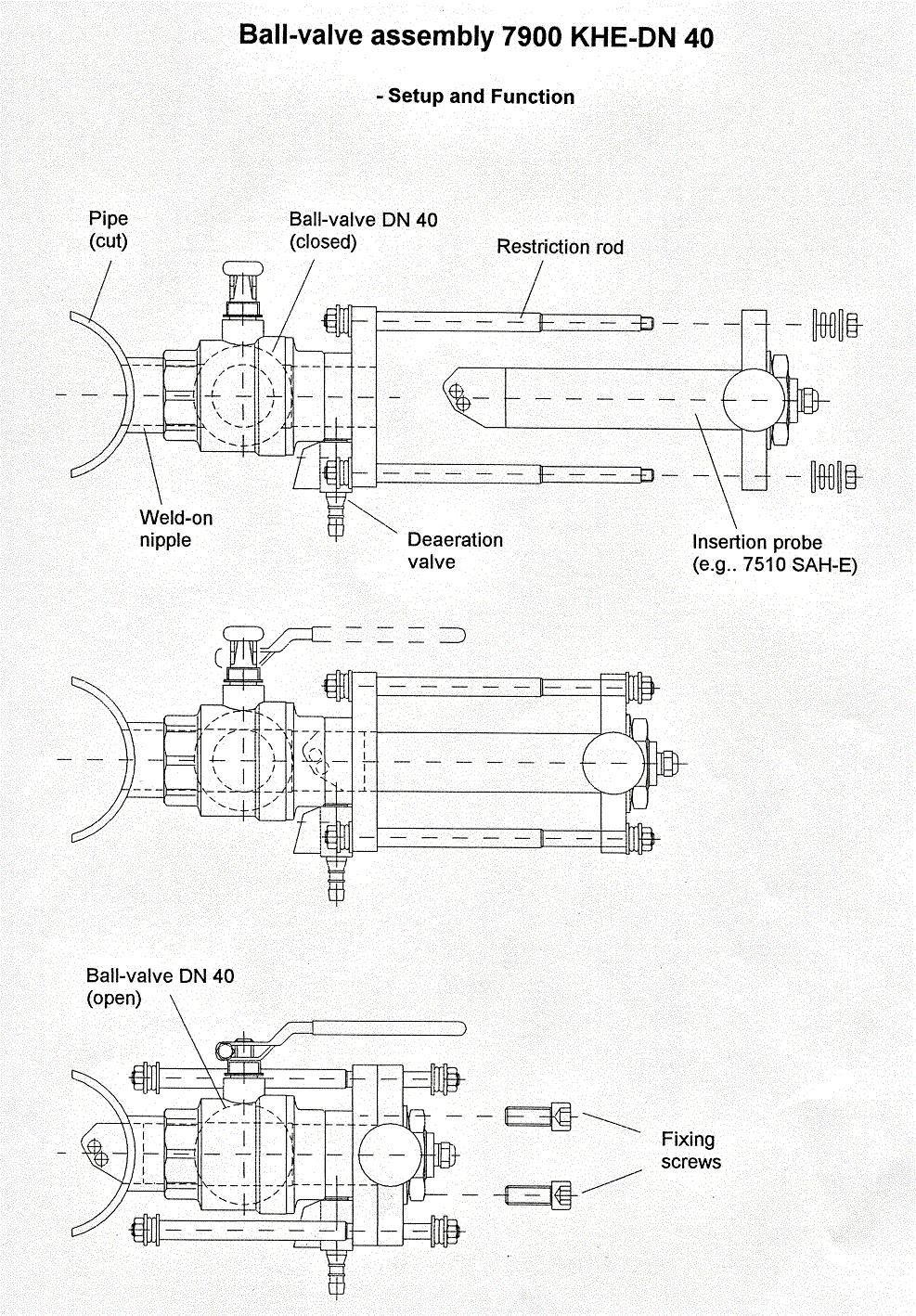

8 5. Montage/mått Öppna mätsystem Vid montage av givare i bassänger eller kanaler skall man försöka att lokalisera ett mätställe där vattnet har bra omrörning. Detta för att få bra genomblandning av slamhalten samt även erhålla en viss rengörande effekt. Givaren monteras via 1 rörgänga till armatur. Givaren skall sänkas ned min cm under mediaytan. In-line mätsystem Givaren monteras via kulventilarmatur 7900 mot rör eller tankvägg. Kulventilarmaturen medger att givaren kan monteras/demonteras under drift. För montage, se måttskiss sid Renspolning Om givaren blir placerad i slam som blir stillastående och är igenläggande kan givaren utrustas med renspolnings- alternativt renblåsningsmunstycke. Renspolningen styrs av externt tidrelä och magnetventil. Instruktion 7301GWT 7

9 Mått Instruktion 7301GWT 8

10 6. Idrifttagning av 7301 GWT - Se till att givare är ansluten till förstärkare. - Slå på strömmen via on/off-knapp - Kontrollera att + 15 Volt lysdioder är tända Inställning av gränsvärde - Ta upp ett delprov med slam som har koncentrationen där gränsvärde önskas. - Sätt alla omkopplare till noll. OBS! Glöm ej tidsfördröjning. - Sänk ned givaren i delprovet av slam - Börja att långsamt justera omkopplare x 1000 (ca 1 sek/steg) tills att lysdiod tänds. Vrid då tillbaka ett steg. - Fortsätt lika med x 100 och x 10. Efter detta är gränsvärde inställt. Inställning av tidsfördröjning Justera omkopplare till önskad tidsfördröjning. Fördröjningen gäller både till och frånslag. Instruktion 7301GWT 9

11 7. Underhåll Normalt underhåll är oftast enklare rengörning av givaren. Givaren kompenserar för nedsmutsning till en viss gräns men vid stillastående slam bör givaren tvättas manuellt. Givaren rengöres enklast med trasa eller mjuk borste samt renspolning. Normal rengöringsintervall ca 1 gång/månad. Om det visar sig att givaren lägger igen snabbt (oftare än 1-2 veckor mellan rengöring) bör man överväga att montera automatisk renspolning. Vid behov av automatisk renspolning, kontakta MJK Automation. Instruktion 7301GWT 10

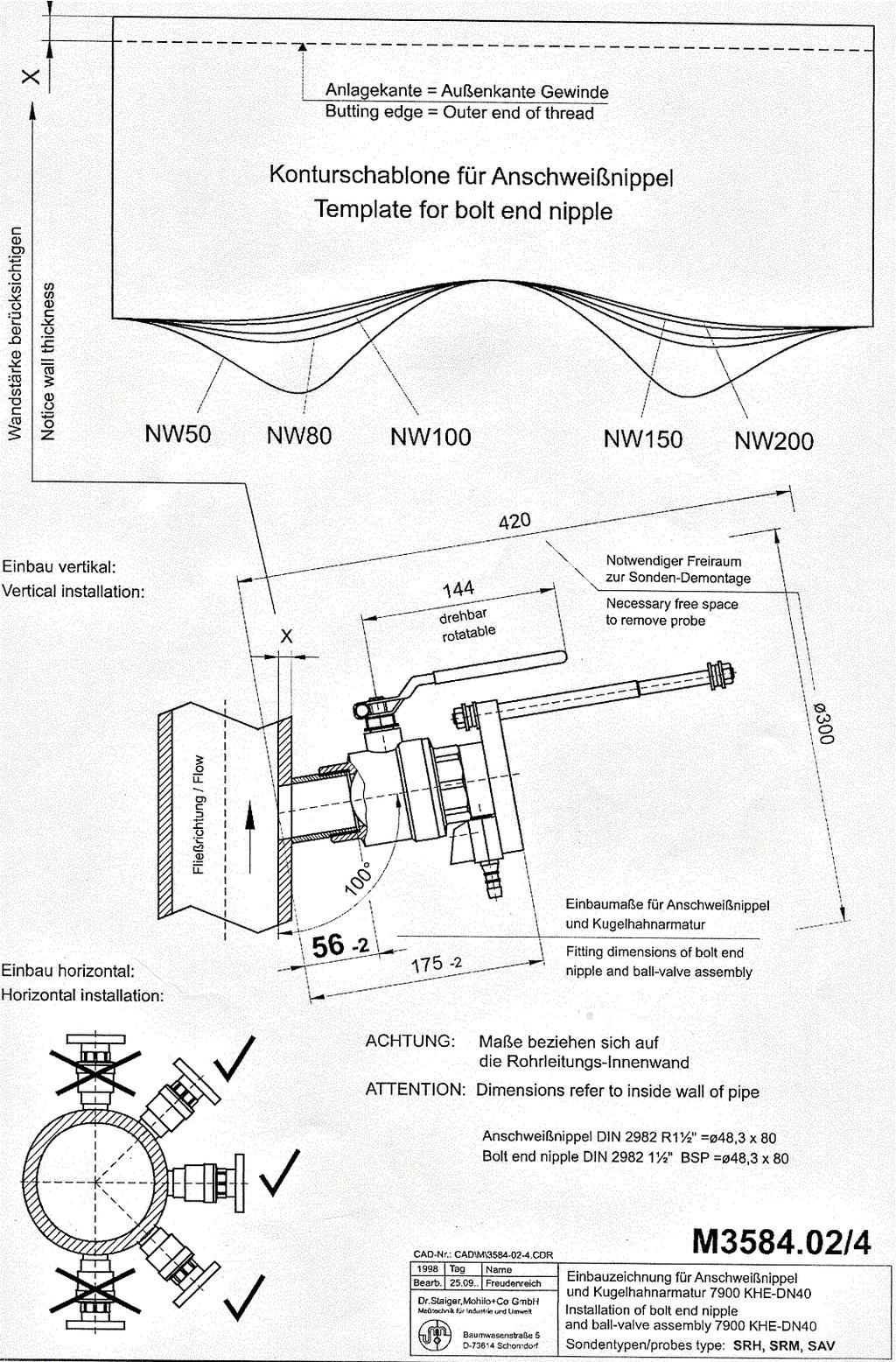

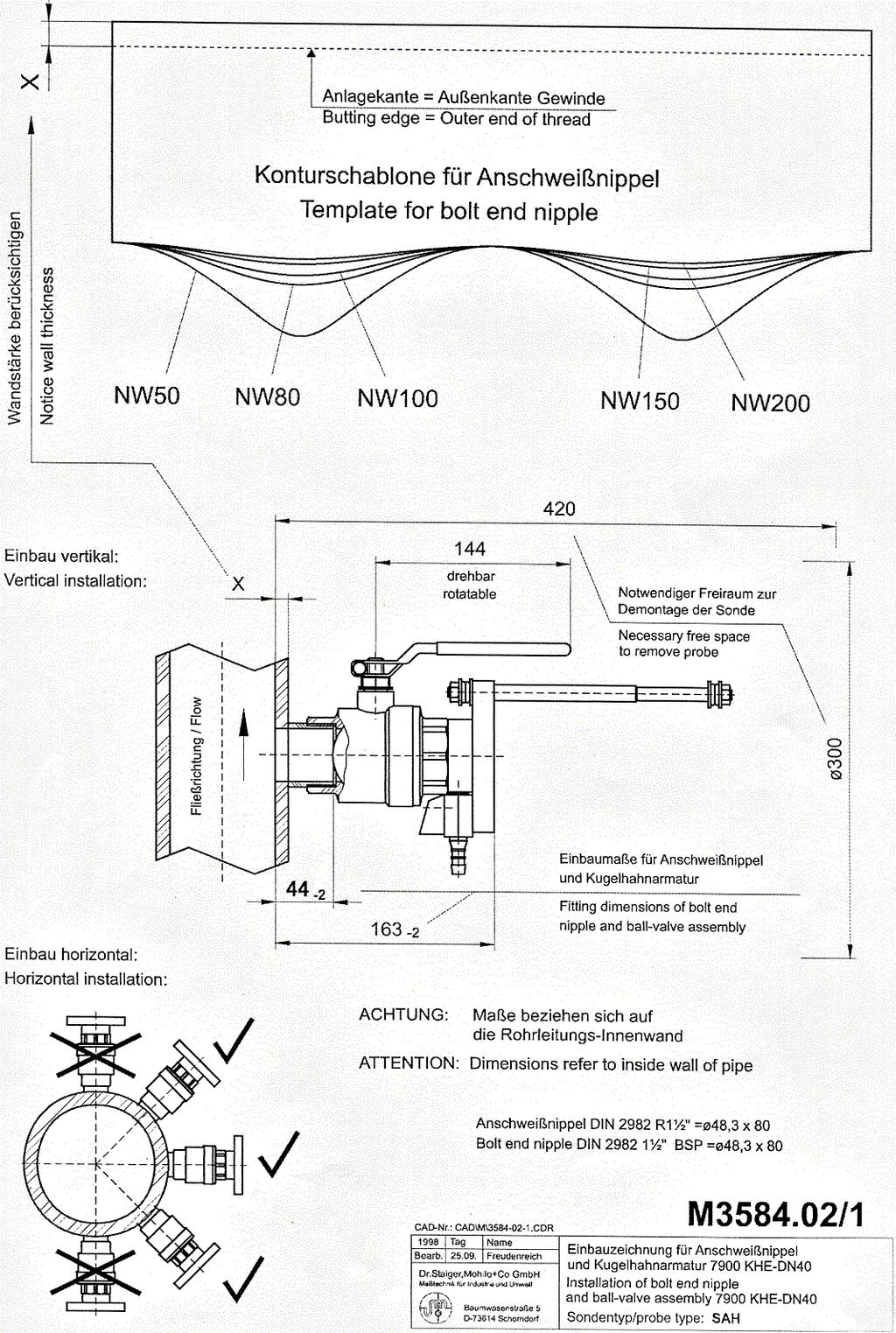

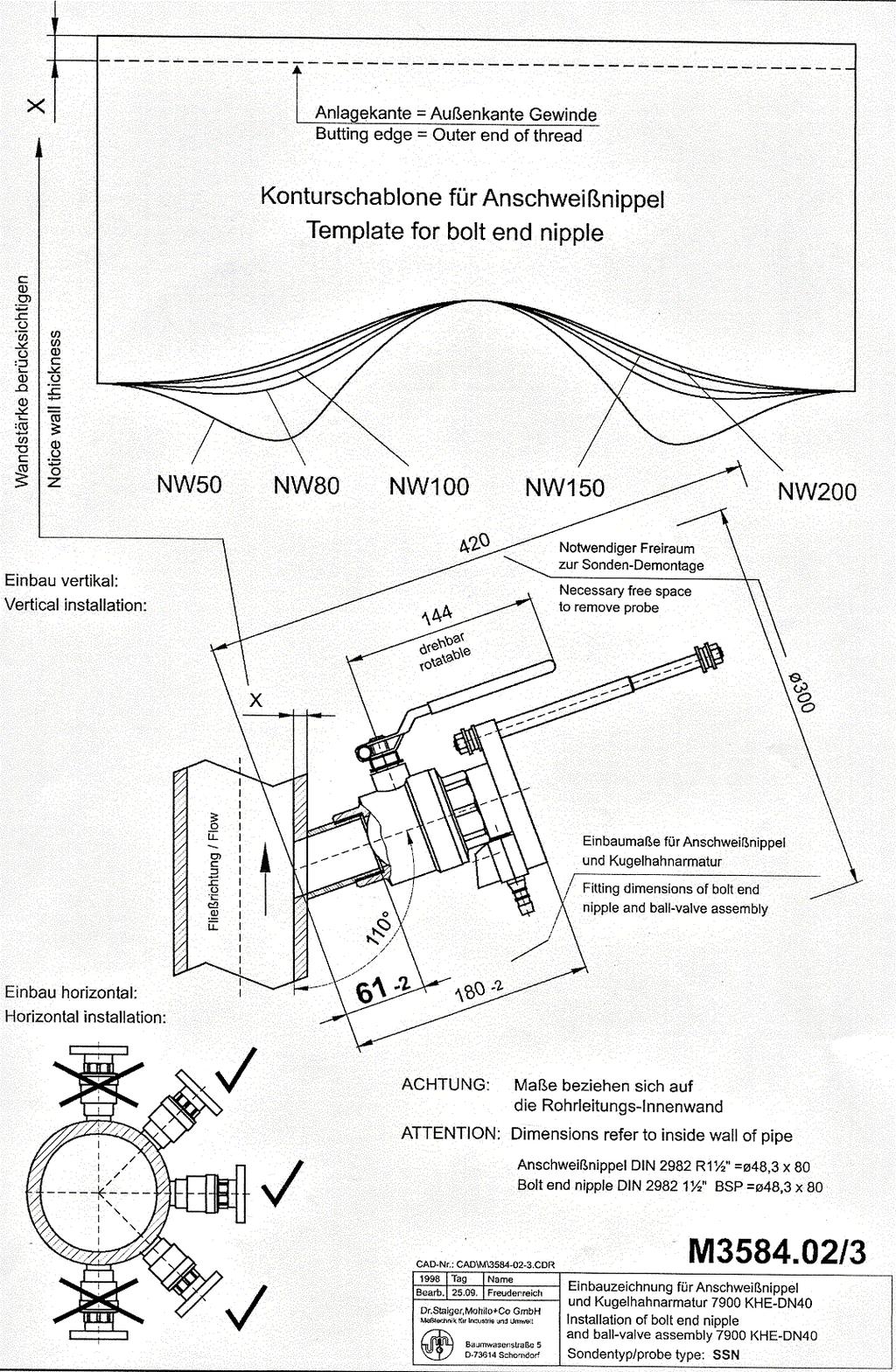

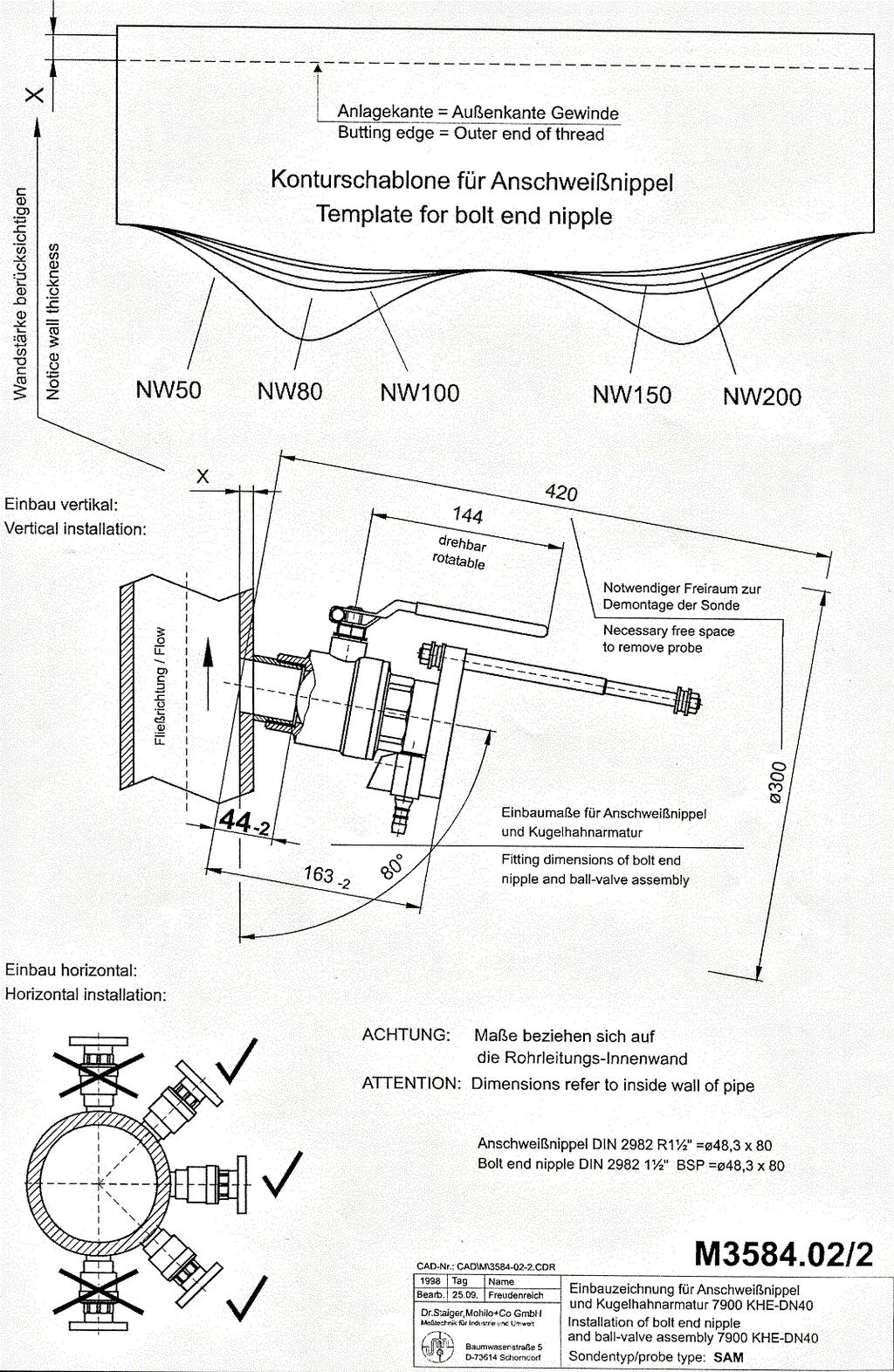

12 8. Montageritningar Instruktion 7301GWT 11

13 Instruktion 7301GWT 12

14 Instruktion 7301GWT 13

15 Instruktion 7301GWT 14

16 Instruktion 7301GWT 15
