Kv EKORREN - STADSTORNET - PITEÅ. Kv Ekorren - Stadstornet - Piteå

Transkript

1 1 Kv Ekorren - Stadstornet - Piteå

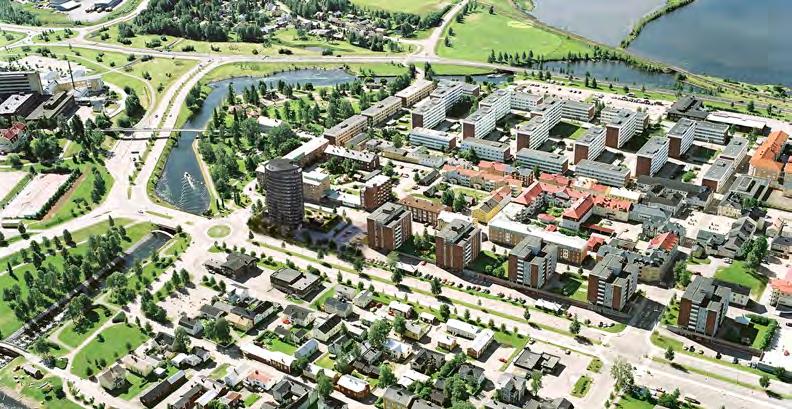

2 Vad Bostäder Upplåtelseform Hyresrätt Tjänst Alla skeden från skiss till bygghandling Var Prästgårdsgatan Piteå Åt vem AB PiteBo När STADSTORNET Projektet startade med en parallell skiss i december 2011 och inflyttning skedde i juli Stadstornet är beläget i änden av en av innerstadens huvudgator på en tomt där det tidigare låg en bensinstation. Med sina 16 våningar är huset det högsta i Piteå. Den närmaste omgivningen består av blandad arkitektur från olika tidsepoker, därför föll det sig naturligt att byggnaden skulle få ett eget och modernt uttryck från sin tid. Stadstornet är certifierat för Miljöbyggnad Silver. Fasad Flygbild, rendering 2 STADSTORNET

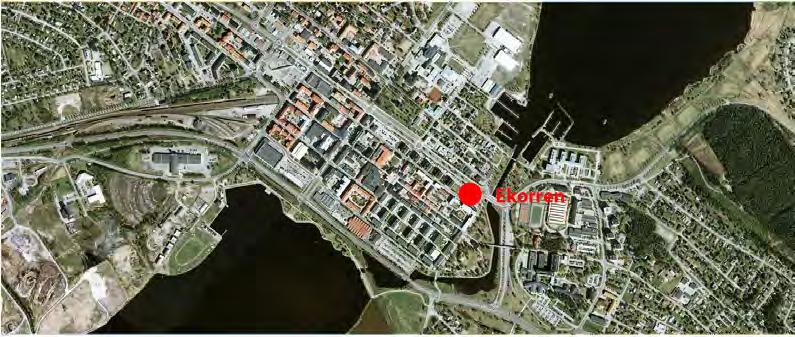

3 Piteå Ytstorlek km 2 Antal invånare kommunen Antal invånare i staden AB PiteBo Nästan 4000 lägenheter Kartor Kanalvy 3 STADSTORNET

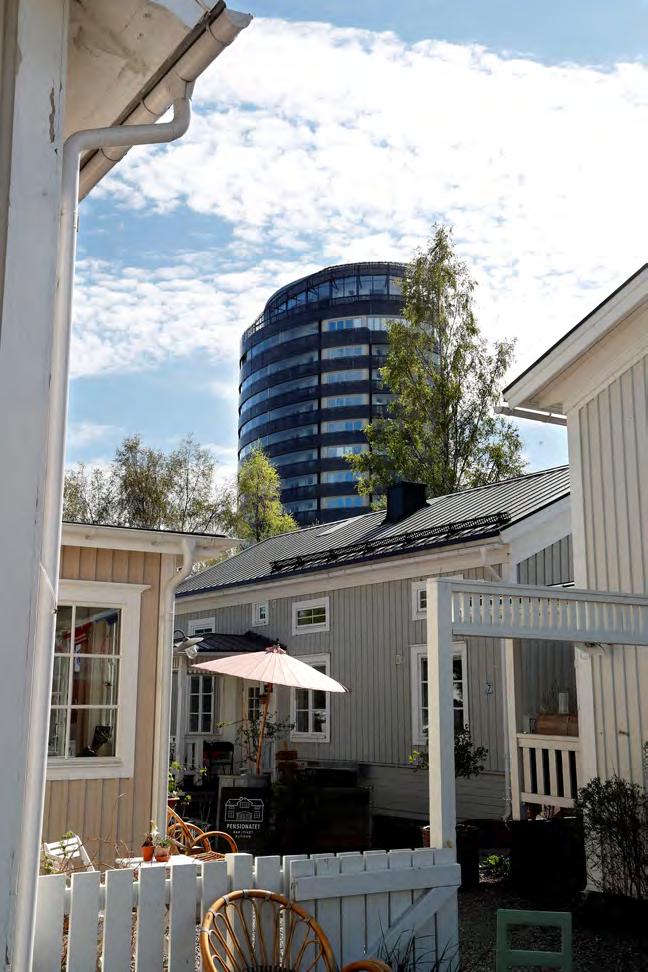

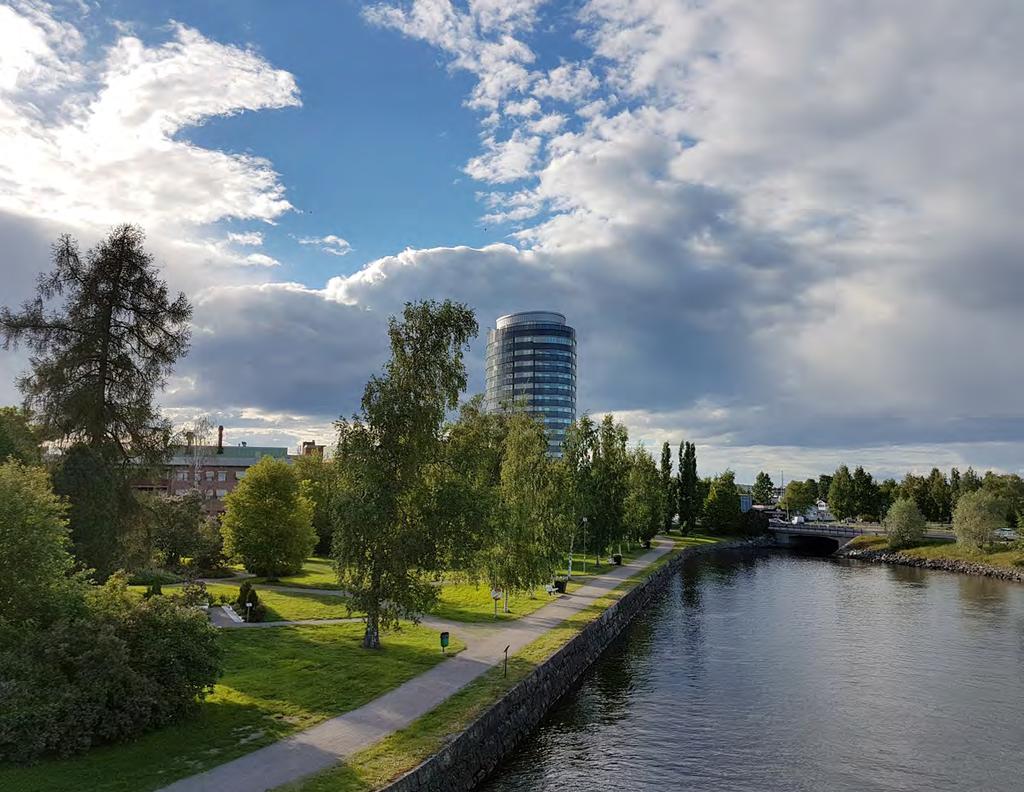

4 SAMMANHANG Stadstornet är den högsta byggnaden i Piteå och syns från många håll. Sundsgatan delar innerstaden mellan stadsdelarna Norrmalm och Häggholmen eller Stadsön, som den kallas. Stadsön har ett större rutnät med en stadsplan från 1600-talet medan Norrmalm är den bäst bevarade stadsdelen med äldre hus och en tät rutnätsplan och smala gator. Sundsgatan var tidigare ett sund som skiljde skilde malmarna åt och de var förbundna av broar. Sundsgatan Foto: Gunnar Westergren Vy från Norrmalm Foto: Gunnar Westergren 4 SAMMANHANG

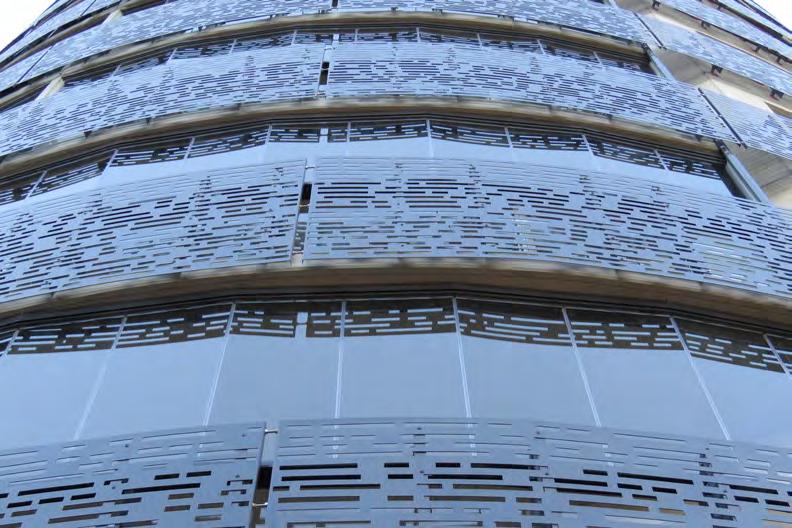

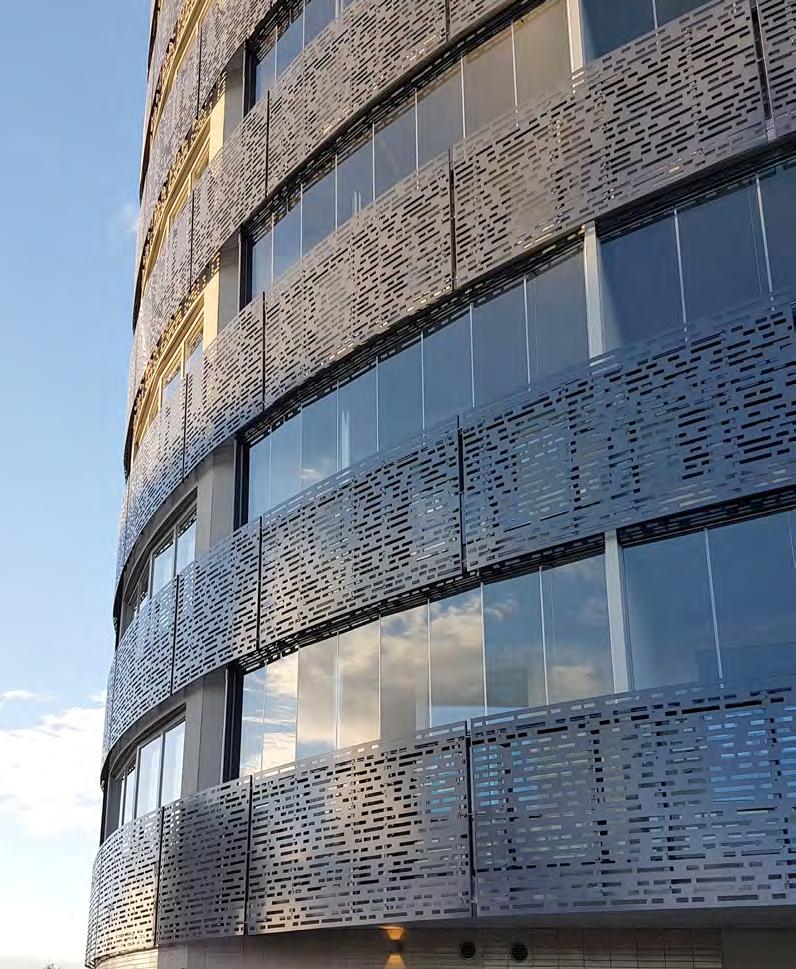

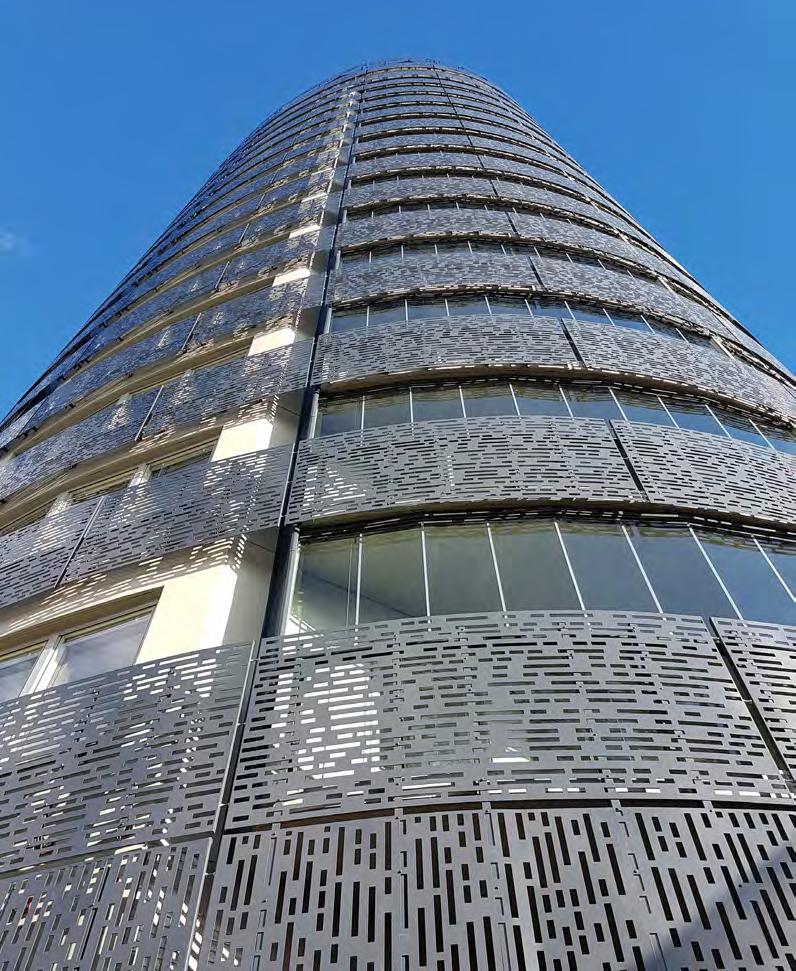

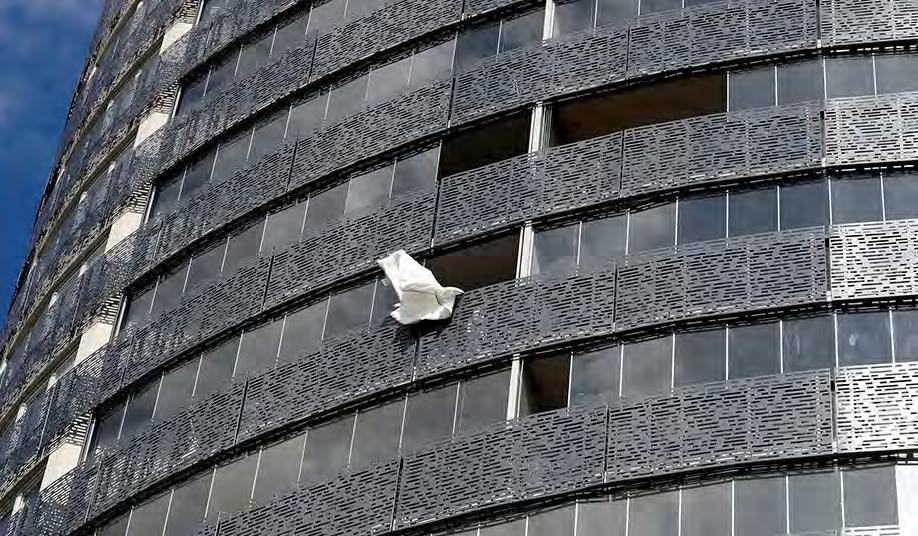

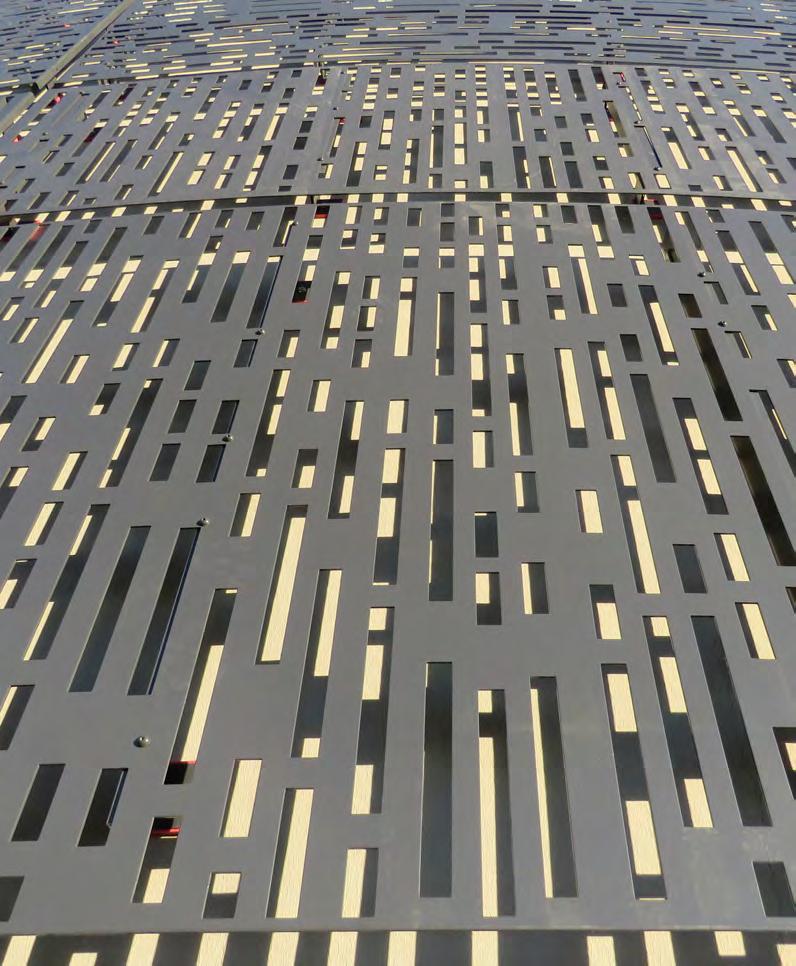

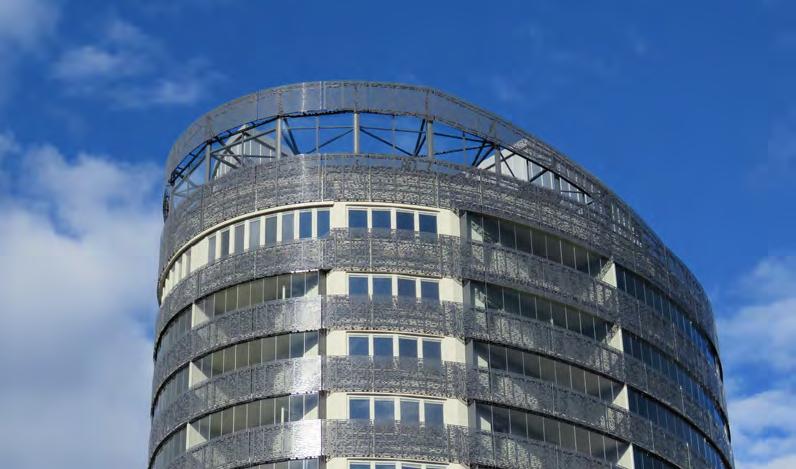

5 UTFORMNING Byggnaden består av två delar - en kärna av betong och en yttre mantel av glas och perforerad plåt. Den inre byggnadskroppen är i huvudsak rektangulär förutom de ovala hörnen, och byggd med prefab-element. Den yttre ovala plåten är perforerad i ett mönster som har byggnadens namn skrivet på morsespråk över hela fasaden. Plåtarna testades i vindtunnel på KTH för att kontrollera att inte störande blåsljud skulle uppkomma från den starka vinden på de högre höjderna. Fasad med betong och plåt Fasad med glas och plåt 5 UTFORMNING

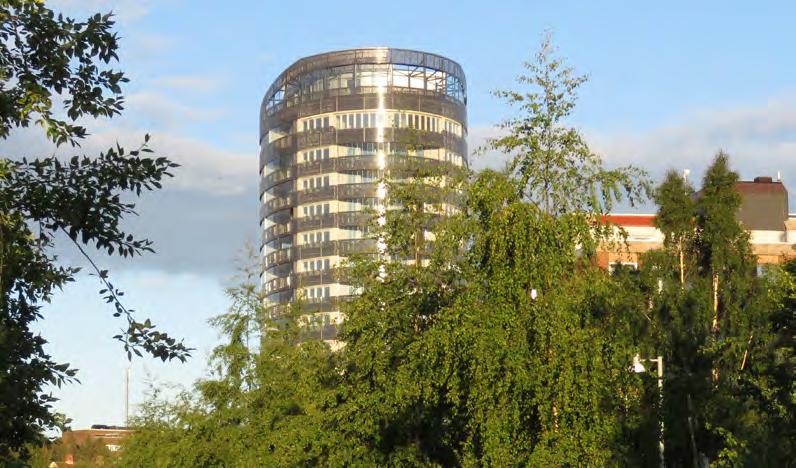

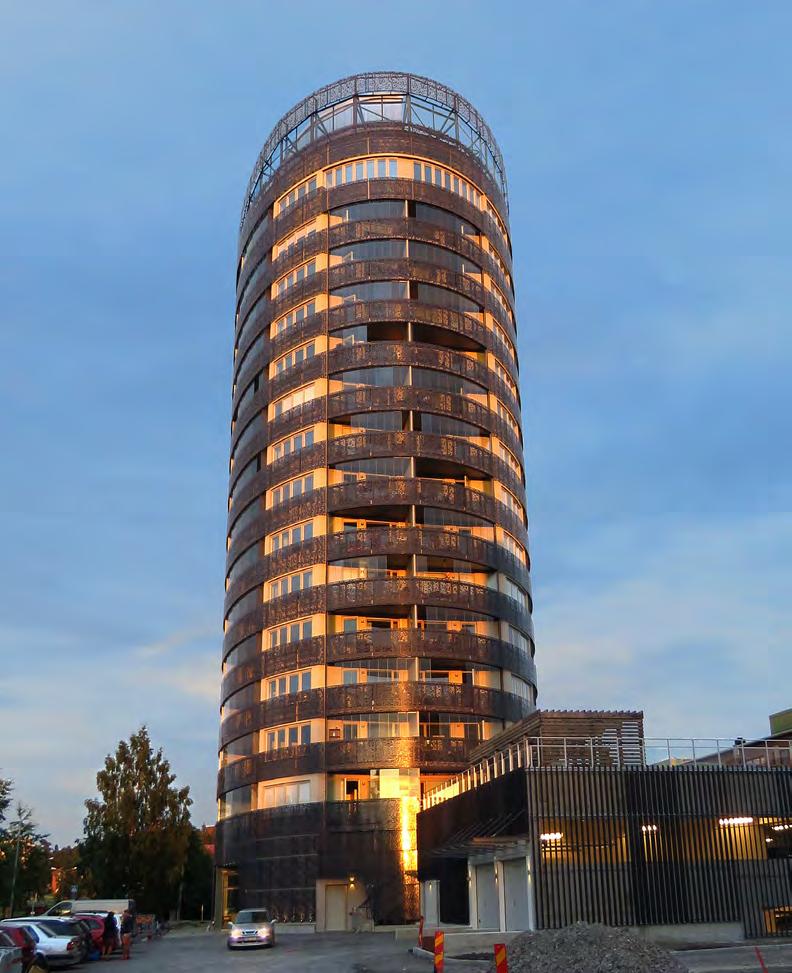

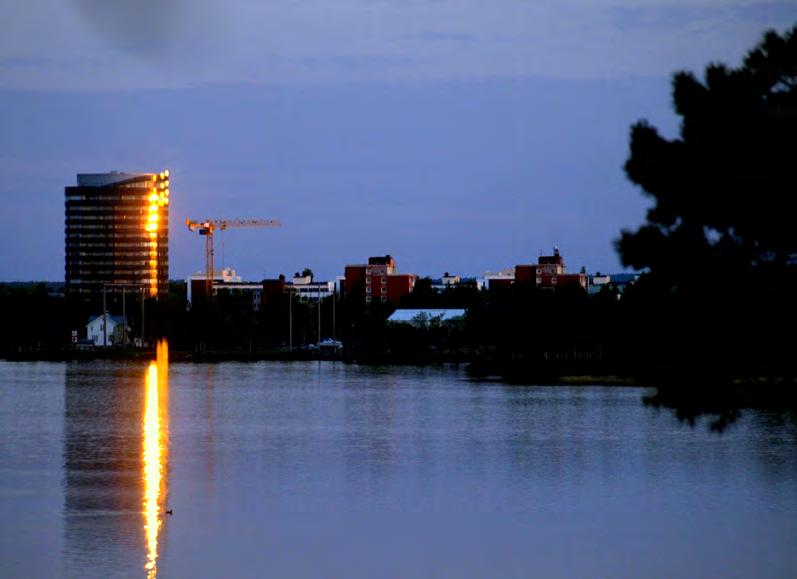

6 SKIFTNINGAR Både solljus och belysning påverkar byggnadens utseende. Uttrycket förändras hela tiden, över dagen och över året, byter nästan skepnad ibland beroende på solljuset från olika vädersträck. Då det är mörkt ute strålar belysningen inifrån lägenheterna och ut genom den perforerade fasaden och uttrycket skiftar igen. Solnedgång Foto: Erik Forsgren 6 SKIFTNINGAR

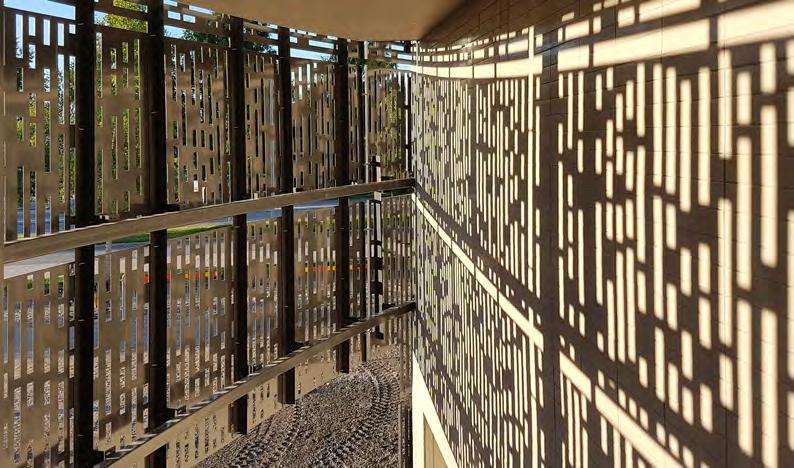

7 Vy i solljuset I trappan från gårdsterrassen (passage genom skalet) Fasadvy 7 SKIFTNINGAR

8 INNEHÅLL Plan 3-8 Stadstornet, Piteå - Kv Ekorren Plan 8 Lägenhet Plan 7, 3 RoK 73 kmv 8 INNEHÅLL

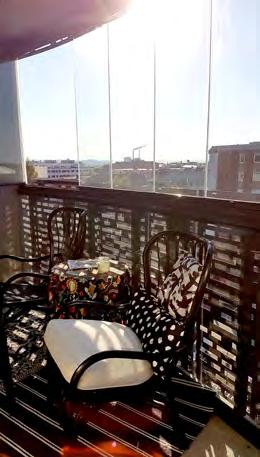

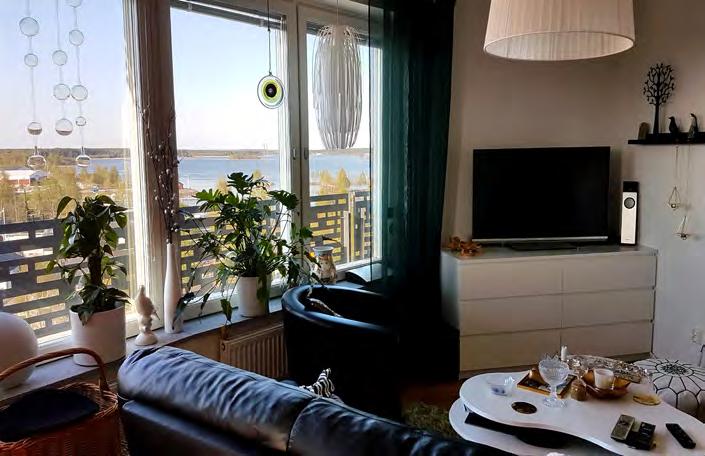

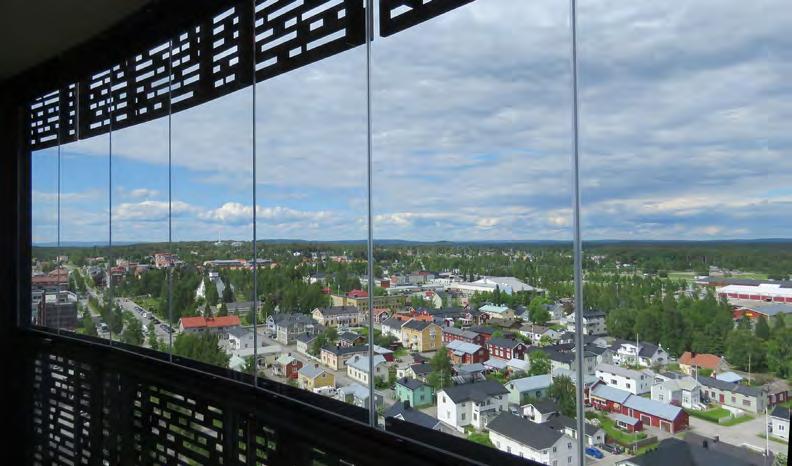

9 INNEHÅLL Totalt inryms 60 lägenheter på mellan två och fem rum och kök. De flesta lägenheterna har fönster åt minst två håll och två inglasade balkonger. Halvt nedsänkt i marken finns ett parkeringsgarage i två våningar. Garagets tak fungerar som en trevlig gemensam gård med sittplatser, växtlighet och plats för småbarnslek. På samma nivå, dvs på Plan 2, finns förutom lägenhter, även ett hobbyrum och en vallabod för att uppmuntra ett aktivt liv för hyresgästerna. Näst högst upp finns två stora lägenheter på 130 kvm respektive 150 kvm och allra högst upp en gemensamhetslokal med fest, relax- och bastuavdelning. Härifrån ser man ut över staden, älven, havet och skärgården. Terrassen är vindskyddad från det kallaste vädersträcket. Plan 9-14 Stadstornet, Piteå - Kv Ekorren Plan 10 Plan 9, vädring Foto: Gunnar Westergren Vy från balkong 9 INNEHÅLL

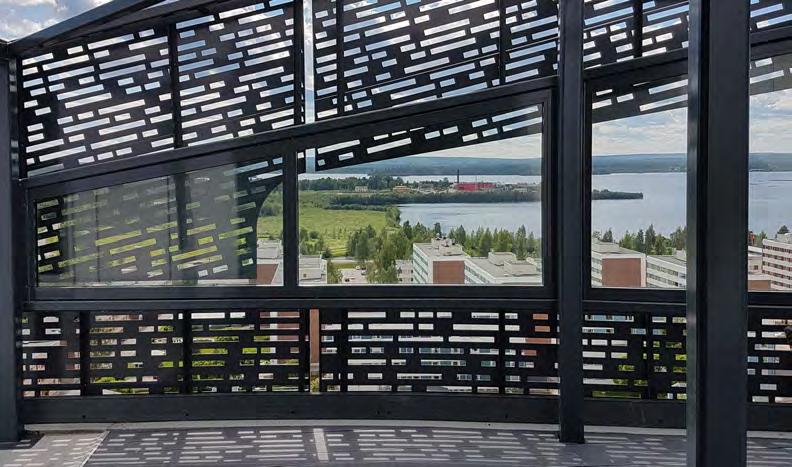

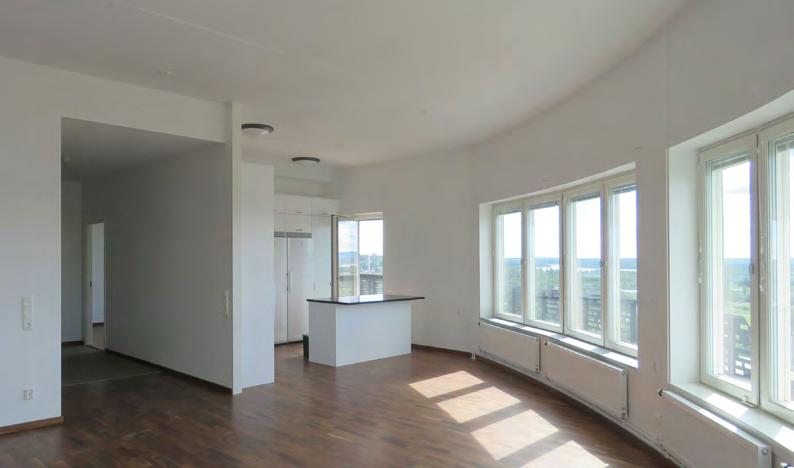

10 Plan 15 Vy från terrass Stadstornet, Piteå - Kv Ekorren Plan 15 Lägenhet 4 rok 128 kvm, Plan 15 Toppvy 10 INNEHÅLL

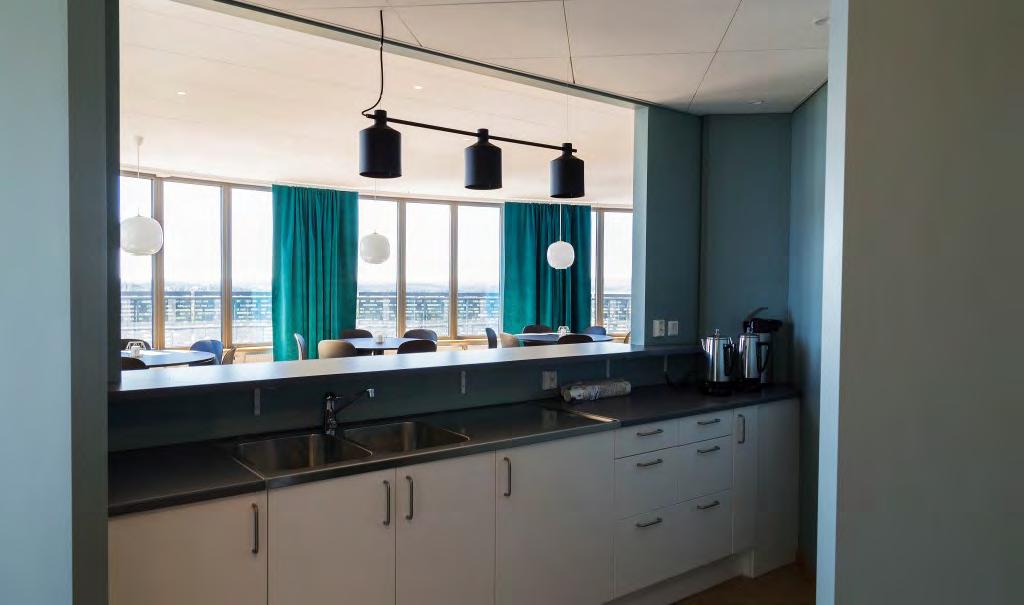

11 Plan 16 D.P XX MÅTT OCH LITTRERING 1:50 /1:100. Festlokal plan 16 Festlokal plan INNEHÅLL

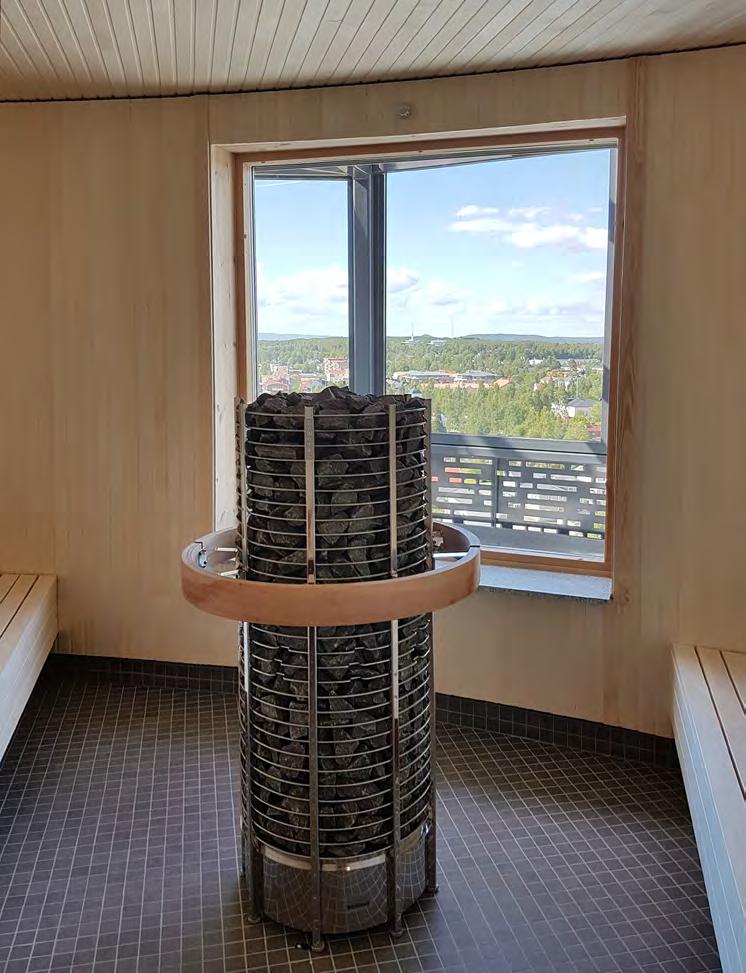

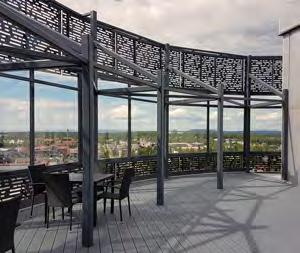

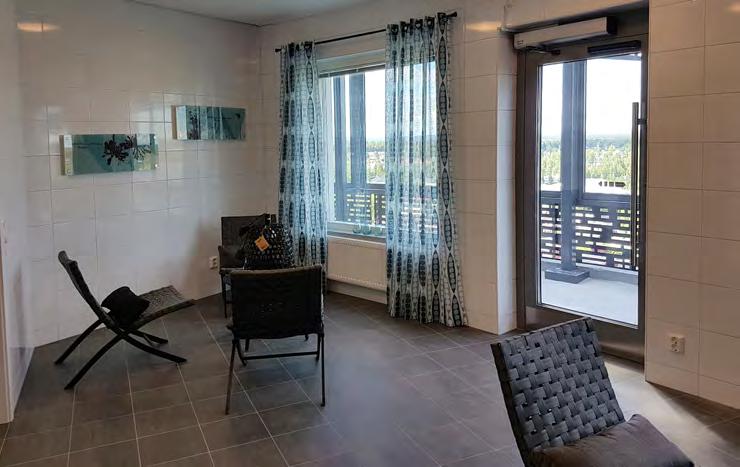

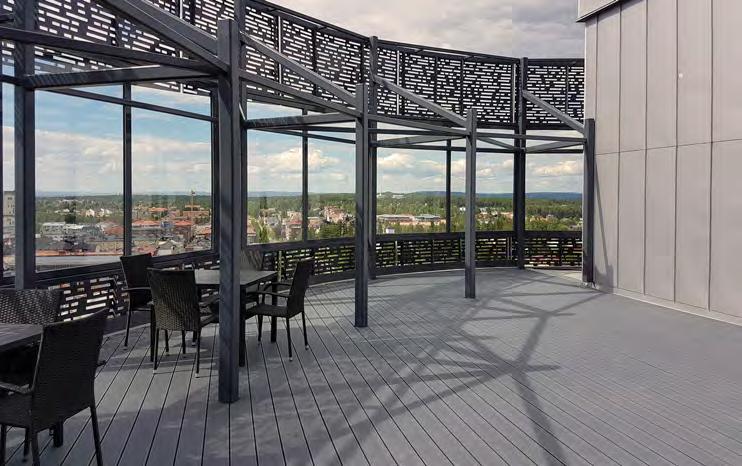

12 Relaxrum plan 16 Terrass plan 16 Bastu plan INNEHÅLL

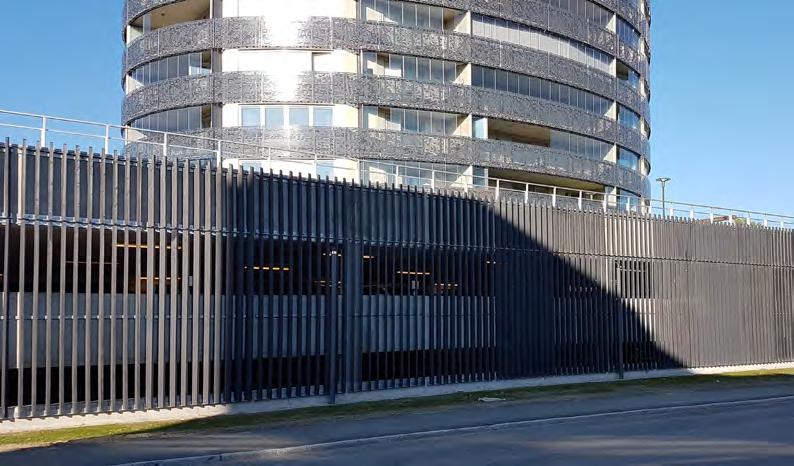

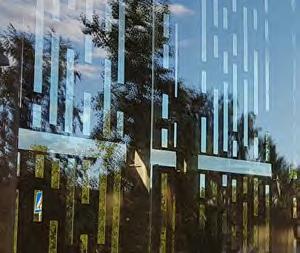

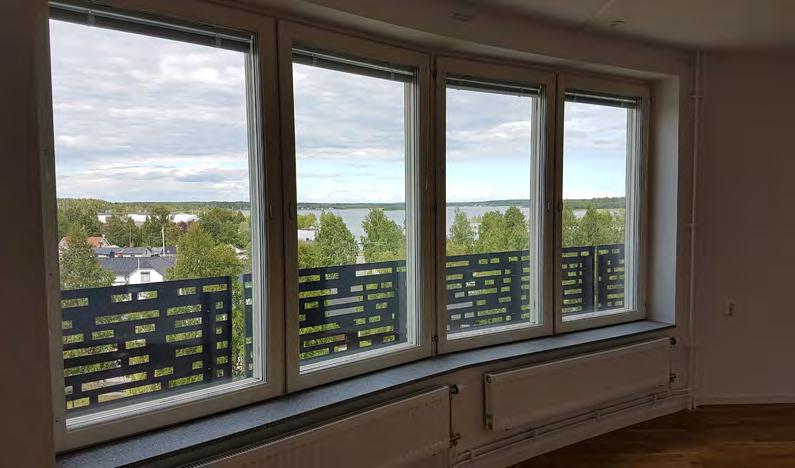

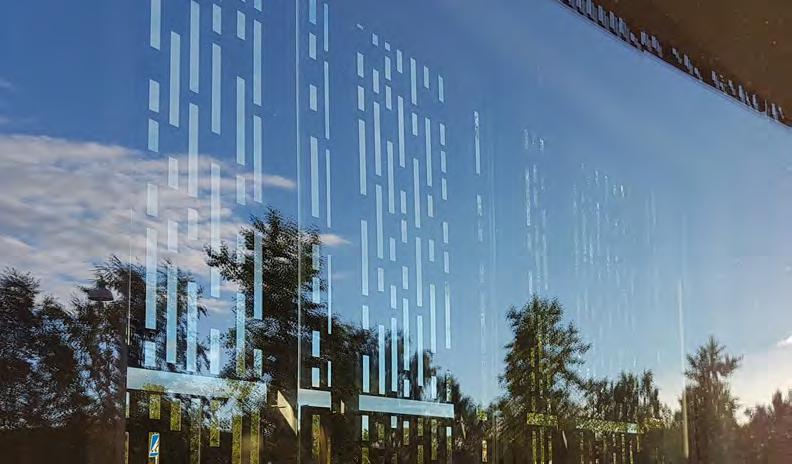

13 INIFRÅN OCH UT OCH VICE VERSA Vid de så kallade hörnen i betongstommen är plåten uppdragen förbi fönstren i vardagsrummet. Detta för att man hela tiden ska känna vilken byggnad man befinner sig i. Mönstret ger ibland en perforerad skugga som faller in en bit i rummet. När det är mörkt ute sker det omvända. Belysningen inomhus synliggör plåten och får byggnaden att lysa på ett särskilt sätt. Långa fönsterband på den den översta bostadsvåningen och på taktrerassen blir kronan på verket. Garaget är täckt med av ett raster i trä. Dessa passerar förbi de stora oglasade fönsteröppningarna och ger en lysande effekt från garaget. Trärastret är monterat i två olika vinklar för att öka effekten. Träraster vid garage Glas och plåt 13 INIFRÅN & UT & VISE VERSA

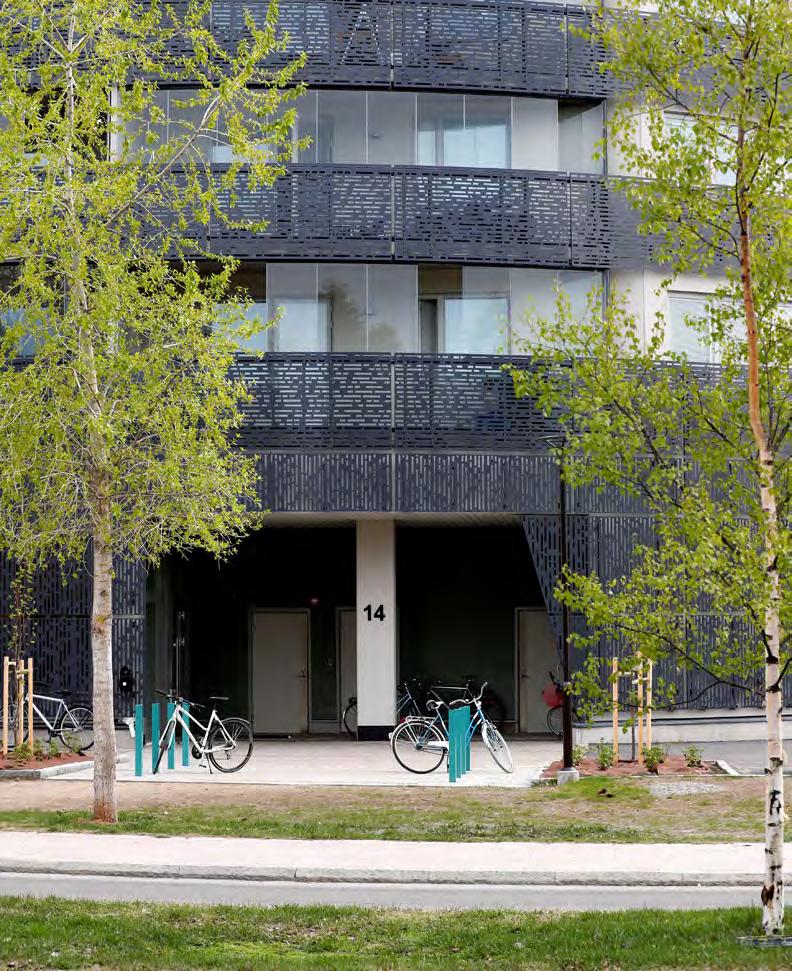

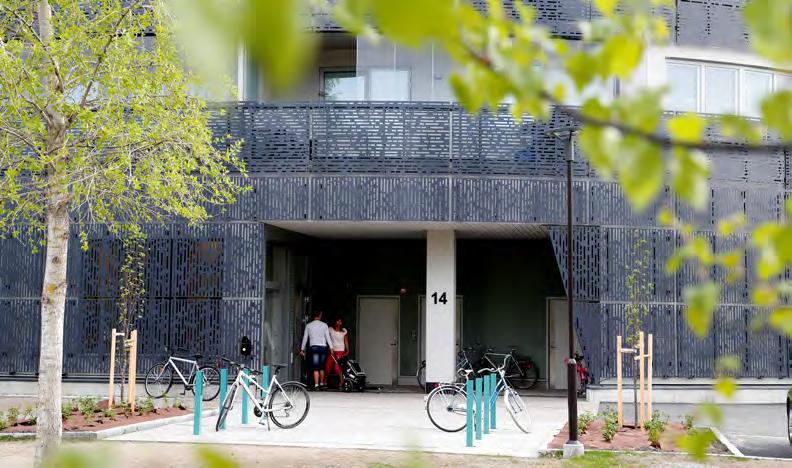

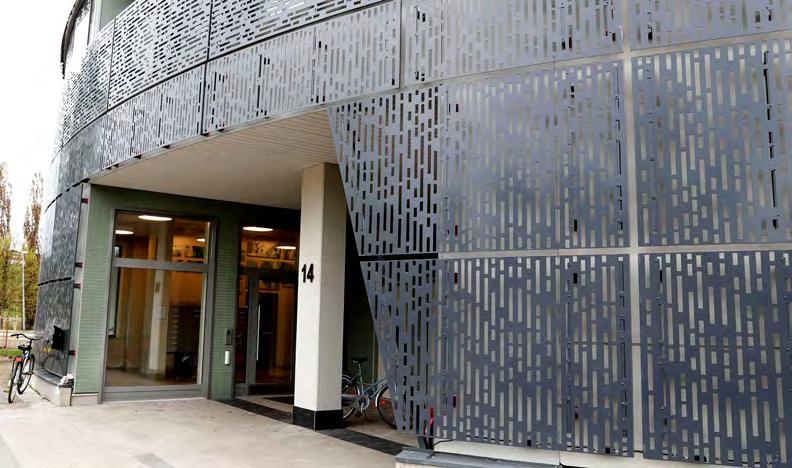

14 Foto: Gunnar Westergren Huvudentré Foto: Gunnar Westergren Entré mot gården utifrån Foto: Gunnar Westergren 14 INIFRÅN & UT & VISE VERSA

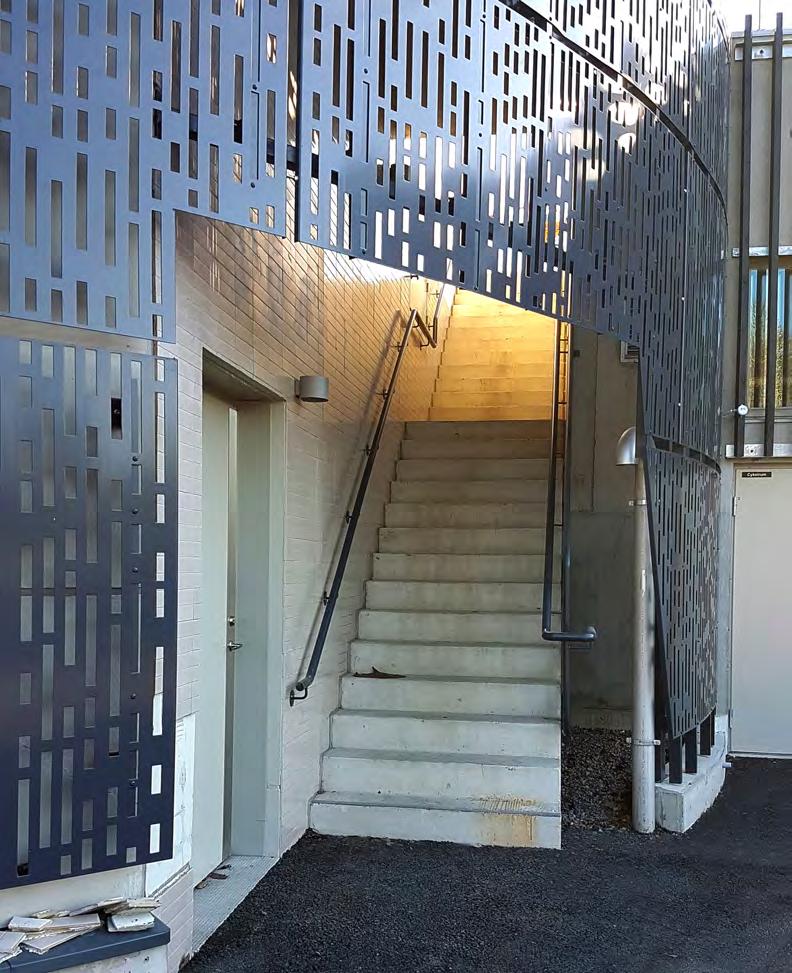

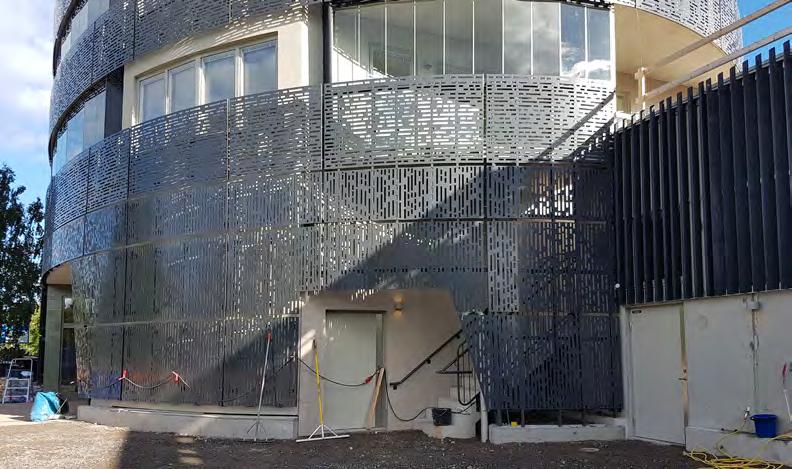

15 Trapphus entré Trappa mot gården och sekundärentré Entré mot gården utifrån 15 INIFRÅN & UT & VISE VERSA

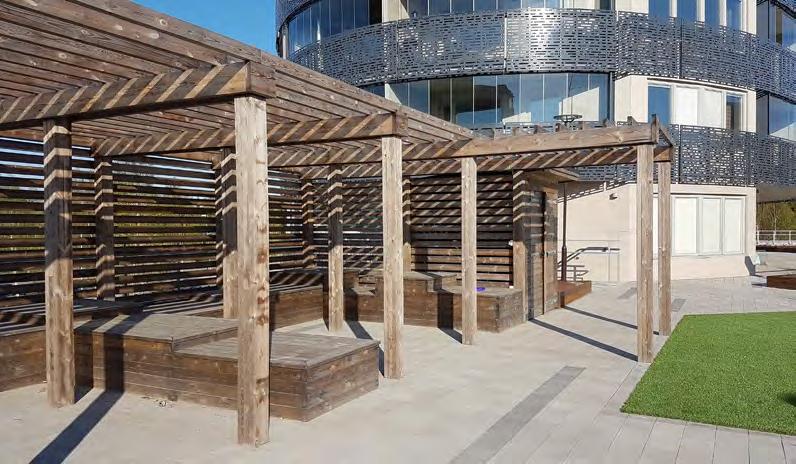

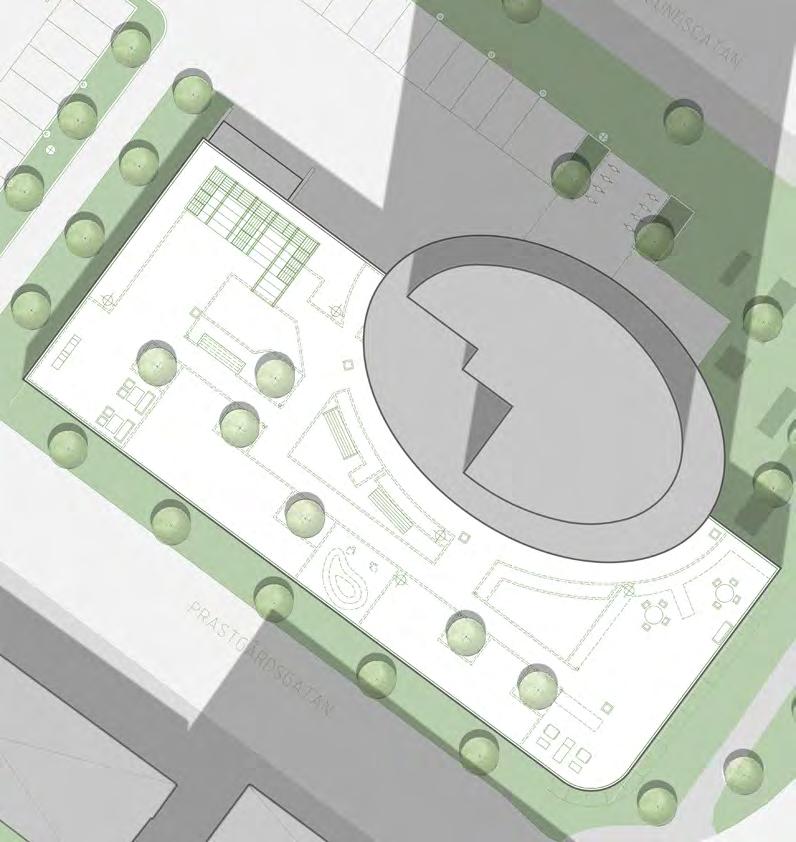

16 GÅRDEN På garagets tak finns en gemensam gård med sittplatser och småbarnslek. Sittplats Situationsplan illustration Gårdvy 16 GÅRDEN

17 Medverkande tidigt skede: Tema A Åsa Lundberg (ansvarig), Olle Salomonson (handläggare),kalle Danielsson, Bengt-Olov Beggren Tema L Johan Forsman, Ingela Martisson Kåver & Mellin K Anders Hedberg Plåt Ola Svensson Beskrivning Mats Pålsson Briab Bengt Elison A-Cad Akustik Lennart Karlén VVS Cecon Piteå Geo Tyréns Piteå PiteBo Robert Johansson Medverkande senare skede: Lundberg Arkitektur Åsa Lundberg (ansvarig), Sima Hassanein, Katalin Reviczky, Tomas Bergström Monarken Övriga underkonsulter Brunnberg & Forshed Olle Salomonson (handläggare), Helena Stenström, Branko Vukmirovic, Mats Marquardt, David Planhem PiteBo Lars-Ivar Sundström Totalentreprenör NCC Construction Vintertid och mörker 17 Kv Ekorren - Stadstornet - Piteå
