3 1 Produktöversikt INUX Net Controller (INC) erbjuder en proxytjänst och agerar mellanhand för förfrågningar ifrån SCADAsystem till styrsystem av typen PSR2000/PSR32. Genom att INC hanterar kommunikationen med styrsystemen undviker man problem som annars uppkommer i kombination med pollande SCADA-system. Problemen som uppkommer är överbelastning av både kommunikationsslinga och styrsystem. Det här beror på att antalet frågor ifrån ett pollande, ofta OPC-baserat, SCADA-system till styrsystemen blir så många att kapaciteten inte räcker till. INC fungerar som en intelligent mellanlagringstation för data mellan OPC-server och PSRCOM-slinga. Den tar emot larmhändelser ifrån styrsystemen och håller all larmstatus uppdaterad. Den lär sig automatiskt vilka punkter som efterfrågas, och kan genom en adaptiv algoritm se till att de punkter som efterfrågas vid ett visst tillfälle får prioritet och hålls uppdaterade. På det här viset utnyttjas slingans kapacitet på ett optimalt sätt och minskar fördröjningar i SCADA-systemet. Huvudsakliga funktioner Anpassar den seriella kommunikationen efter slingans och styrsystemens kapacitet för att undvika överbelastning. Ger kortare fördröjning i SCADA-systemet då efterfrågade punkter automatiskt hålls uppdaterade i enheten som snabbt kan svara på många frågor. Självkonfigurerande med avseende på vilka punkter som skall läsas och med vilket uppdateringsintervall. Inbyggd modem-simulering vilket gör att tidigare modemuppkopplade DUC ej behöver omprogrammeras. Endast IP-inställning och seriella parametrar behöver ställas in i. Stöder TCP/UDP/IP för kommunikation mot SCADA-system. Inga TCP/IP-modem är nödvändiga. Har en inbyggd webbserver för enkel övervakning av kommunikationen och slingans status. Copyright INUX AB 3

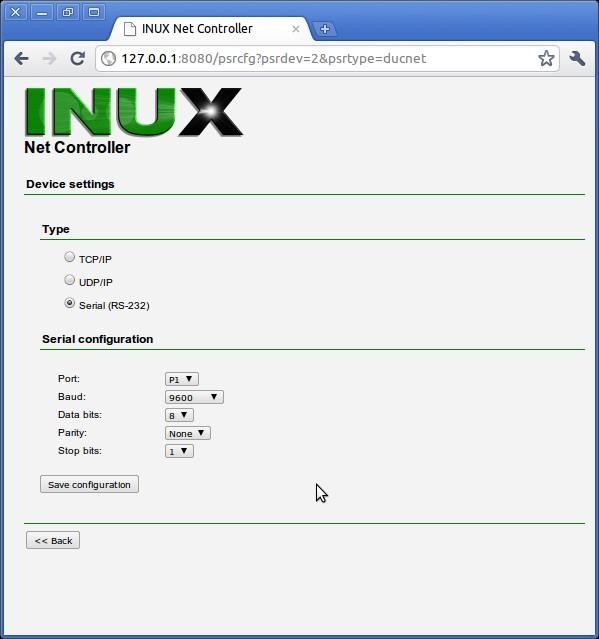

4 2 Installation 1. Anslut Psrcom-slingan till en av enhetens serieportar P1 eller P2. Om kabel INUX-K-DB9-100 används skall den anslutas på följande vis Kraftkort (PSR2000-K) INUX-K-DB9-100 Svart Röd Vit PSR2000-K C1Rx C1Tx Jord Korthållsmodem (PSR-MOD1) INUX-K-DB9-100 Svart Röd Vit X21/X41 T R Jord 2. Anslut ett nätverk till enhetens LAN1-port. Använd en vanlig nätverkskabel om enheten ansluts till en hubb eller en switch. Ansluts den direkt till en dator använd en korskopplad nätverkskabel. LAN2 är reserverad för service. 3. Anslut jord till och anslut en 12-48VDC spänningskälla till V+ och V- på skruvplinten. 4. Använd en webbläsare för att ställa in IP-adress. Om en datorn kopplas in direkt till enheten måste den vara inställd för samma IP-subnät som enheten använder. Under rubriken Network klicka på Settings för att komma till sidan för IP-inställningar. 5. Använd även webbläsaren för att ställa in kommunikationsparametrar. Under Psrcom, klicka på Settings för Proxy server respektive Controller network för att göra de nödvändiga inställningarna. 6. Starta om enheten, genom att klicka på Reboot, för att aktivera de nya inställningarna. Copyright INUX AB 4

5 3 Drift Efter att enheten är driftsatt fungerar den helt autonomt. Baserat på efterfrågan reglerar systemet själv vilka punkter som skall pollas och aktuellt pollintervall för varje punkt. Aktuella värden och larmstatus hålls uppdaterade och tidssynkronisering hanteras. Vid behov, t.ex. vid driftstörningar, kan användargränssnittet användas för felsökning och diagnostik. 3.1 Användargränssnitt INC har ett webbaserat användargränssnitt för diagnostik och övervakning av kommunikationen på slingan. Via webbgränssnittet gör man även inställning av IP samt seriella parametrar. Webbläsare Firefox 3, Chrome 7.0 alternativ Internet Explorer 7 eller senare rekommenderas. Den första sidan i webbgränssnittet består av en sammanfattning av systemets och Psrcom-slingans status. Här kan man t.ex. se antalet registrerade punkter och aktuell belastning på slingan. Ifrån den här sidan kan man navigera vidare till de övriga webbsidorna i systemet. Startsida Copyright INUX AB 5

6 3.1.1 System Visar systemets aktuella status enligt nedanstående beskrivning. Time Start Version Memory Load average Uptime License Anger systemets aktuella tid och datum. Anger tidpunkt då systemet startades. Visar aktuell programversion. Visar använt och ledigt internminne. Visar processorbelastning. Anger i genomsnitt antalet processer som varit köade under angivet tidsintervall. Ska i regel ligger under 1.0, men kan stundtals överstiga detta när systemet har mycket att göra. Anger i timmar, minuter och sekunder hur länge systemet har varit i drift. Visar gällande programvarulicens. För närvarande finns två olika licenser. Den första tillåter upp till 3 stycken styrsystem på slingan. Den andra tillåter upp till 6 stycken styrsystem på slingan Nätverk Under rubriken Network hittar man IP-inställningar för nätverksportarna LAN1 respektive LAN Inställningar För att komma till sidan för ändring av nätverksinställningarna klickar man på knappen Settings under rubriken Network. Nätverksinställningar Endast inställningarna för LAN1 är ändringsbara. LAN2 är reserverad för service och har för närvarande fast inställning enligt följande Copyright INUX AB 6

7 LAN2 IP-adress Nätmask Psrcom Den här sektionen visar aktuell status för systemets schemaläggare och kommunikationsenheter Live data manager Controllers Poll items Anger antal DUC som har registrerats av systemet. Anger antal punkter som har registrerats och som pollas kontinuerligt av systemet. Punkter som ej längre efterfrågas av SCADA-systemet kommer så småningom att tas bort. Poll queue wait Anger förhållandet mellan efterfrågat poll-intervall ifrån SCADA-systemet och verkligt pollintervall, baserat på de 25 senaste frågorna på slingan. Vid låg belastning kommer medelvärdet ligga runt 1.0. Vid normal till hög belastning, när datatrafiken på slingan uppgår till slingans maximala kapacitet, kommer värdet att stiga över 1.0. Det här innebär att SCADA-systemet fortfarande får svar i samma takt som förväntat, men att värdena inte kan uppdateras i samma takt på grund av slingans begränsade kapacitet. Detta är helt normalt och visar tydligt systemets lastbalanserande och cachande funktion. Active tasks Anger antalet köade frågor internt i systemet Proxy server Den här sektionen avser enheten som kommunicerar med SCADA-systemet och visar antalet sända (Tx) och mottagna (Rx) bytes. Klicka på knappen Settings för att ändra kommunikationsparametrar för den här enheten. I dagsläget tillåts endast UDP/IP för kommunikation mot SCADA-system. Klicka på knappen Trace för att komma till sidan för övervakning av datatrafiken. På den här sidan visas sänd och mottagen datatrafik mellan SCADA-systemet och INC. Informationen visas både i hexadecimalt format och ASCII. Grön text betyder mottagen data i systemet. Röd text betyder sänd data. Sidan uppdateras automatiskt när aktivitet förekommer Controller network Den här sektionen avser enheten som kommunicerar med styrsystemen på Psrcom-slingan och visar antalet sända (Tx) och mottagna (Rx) bytes. Klicka på knappen Settings för att ändra kommunikationsparametrar för den här enheten. I dagsläget tillåts endast seriell kommunikation mot Psrcom-slingan. Copyright INUX AB 7

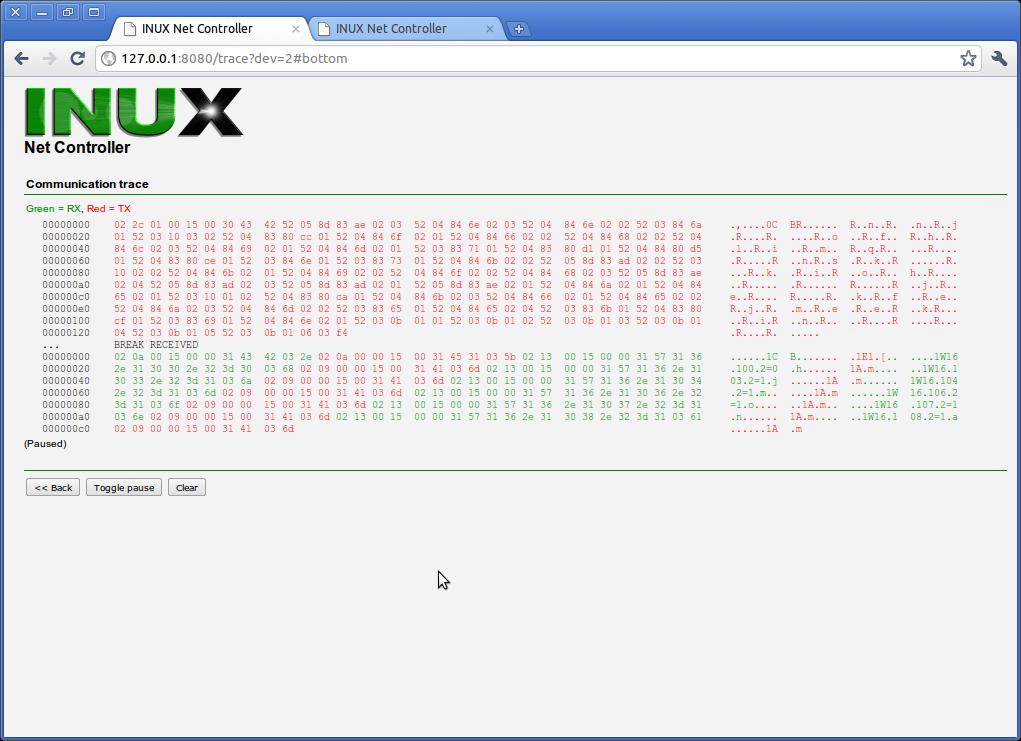

8 Kommunikationsparametrar Klicka på knappen Trace för att komma till sidan för övervakning av datatrafiken. På den här sidan visas sänd och mottagen datatrafik på Psrcom-slingan, både i hexadecimalt format och ASCII. Grön text betyder mottagen data i systemet. Röd text betyder sänd data. Sidan uppdateras automatiskt när aktivitet förekommer. Kommunikationslogg Copyright INUX AB 8

9 Klicka på knappen Status för att komma till sidan för DUC-status. Här visas status Online respektive Offline för alla kända DUCar. Vid kommunikationsfel med ett specifikt styrsystem märks det med Offline tills dess att kommunikationen är återställd. DUC-status Copyright INUX AB 9

10 4 Hårdvara INC är baserad på en kraftfull ARM9 RISC 192 MHz processor. RISC arkitekturen, i kombination med modern halvledarteknologi, gör processorn till en kraftfull beräknings- och kommunikationsenhet utan att för den delen generera allt för mycket värme. INC har två 10/100 Mbps nätverksportar, märkta med LAN1 respektive LAN2, för TCP/UDP/IP kommunikation. Ovanför respektive port finns två lysdioder som indikerar länkstatus och aktivitet. Grönt ljus indikerar 100 Mbps länk, och gult ljus 10 Mbps länk. Vid sändning eller mottagning blinkar lysdioderna. Enheten har även två 9-poliga RS232-portar, P1 och P2, för seriell kommunikation mot PSRCOM-slingan. På framsidan finns 5 stycken lysdioder. Den översta (ready) lyser grönt när enheten är igång och fungerar normalt. De övriga indikerar kommunikationstatus för serieportarna P1 respektive P2. TX indikerar sändning av data och lyser med grönt ljus. RX indikerar läsning och lyser med gult ljus. På sidan finns även en resetknapp. Håll med hjälp av ett spetsigt föremål knappen intryckt i 5 sekunder för att återställa enheten till fabriksinställning. 4.1 Viktigt Denna produkt skall monteras på yta med bra jordkontakt. Anslutning en närliggande jordpunkt. skall anslutas med en jordledare till Copyright INUX AB 10
